Weitere Informationen / Informations supplémentaires / Información adicional / Övrig information /
Дополнительная информация / 追加情報 / 附加信息 / 其他資訊
Support and Service
Support und Kundendienst / Assistance technique et maintenance / Soporte y servicio técnico / Support och
service / Поддержка и обслуживание / サポートとサービス / 支持与服务 / 支援和服務
Front ports USB Type-C, 2x USB 3.0, 2x USB 2.0, Audio & Mic
Front radiator 360 mm max
Top radiator 240 mm max
Rear radiator 120 mm max
Bottom radiator 120 mm max
PSU max length 165mm recommended with Hard Drive Cage ( 200mm without Hard Drive Cage )
GPU max length 341 mm with front fans, 360 without front fan
CPU cooler max height 169 mm
3
Introduction
4
Introduction
Case Overview
Computer Gehäuse - Übersicht / Vue d’ensemble du boîtier de l’ordinateur / Resumen de la caja de la computadora / Datoröversikt / Обзор компьютерных случаев / コンピュータのケース情報 / 计算机
案例概述 / 計算機案例概述
PC-Build mit Dual-GPU / Structure pour processeur graphique double / Sistema GPU doble / Kongurering med dubbla GPU / Конфигурация с двумя видеоплатами / デュアルGPUビルド / 双
GPU组装示意 / 雙 GPU 組裝示意圖
2.5” Drives: 2
3.5” Drives: 2
GPU Length: 2x 280 mm (up to 305 mm possible)
Top Fans: 2x 140 mm
Front Radiator: 280 x 140 mm (max 145 mm wide)
7
SSD Build Example
PC-Build mit SSD / Structure pour disque SSD / Sistema SSD / SSD-kongurering / Конфигурация с SSD-диском / SSDビルド / SSD组装示意 / SSD 組裝示意圖
2.5” Drives: 6 (extra trays sold separately)
GPU Length: 280 mm (up to 341 mm possible)
Front Fans: 3x 120 mm
Top Radiator: 240 x 120 mm
Introduction
8
Introduction
Accessory Box Contents
Zubehörbox - Inhalt / Contenu de la boîte d’accessoires / Contenido de la caja de accesorios / Innehåll i tillbehörsbox / Комплектация коробки с аксессуарами / アクセサリ ボックスの内容 / 配件包内容
/ 配件包內容
Mounting Screw (6-32) / Montageschraube (6-32) / Vis de montage (6-32)
/ Tornillo de montaje (6-32) / Monteringsskruv (6-32) / Винт крепления (6-
32) / 取り付け用ねじ (6-32) / 安装螺钉 (6-32) / 安裝螺絲 (6-32)
3.5” Drive Screw / 3,5-Zoll-Laufwerk-Schraube / Vis du disque dur 3.5 /
Tornillo para la unidad 3,5” / Skruv för 3,5″ enhet / Винты для привода
или диска 3,5″ / 3.5 インチ ドライブ用ネジ / 3.5″ 硬碟螺杆 / 3.5″ 硬碟
螺桿
HDD Dampener / Laufwerksdämpfer / Amortisseur pour disque dur / Amortiguador de unidad de disco duro / Hårddiskdämpare / Виброизолятор
накопителя / ハードドライブ用ダンパー / 硬盘驱动器阻尼器 / 硬碟吸震器
Additional motherboard stando / Zusätzliche Hauptplatinenaufnahme
/ Entretoise pour carte-mère supplémentaire / Separador de la placa
base adicional / Extra moderkortsdistans / Дополнительная стойка
материнской платы / 追加のマザーボード用スタンドオフ / 额外主板支
架 / 附加主機板支架
x4
x8
x1
9
Power Supply Screw / Netzteilschraube / Vis de l’alimentation / Tornillos
para la fuente de alimentación / Nätaggregatskruv / Винты для установки
блока питания / 電源装置用ネジ / 电源用螺丝 / 電源供應器用螺絲
Stando Tool / Abstandshalter-Werkzeug / Outil pour les entretoises
/ Ajustador manual para separadores / Hylsnyckel för distanser /
Инструмент для опор / スタンドオフ / 铜柱工具 / 螺柱工具
Builder’s Guide
Montageanleitung / Guide de montage / Guía de montaje / Monteringsguide / Руководство по сборке /
ビルダー ガイド / 安装指导 / 安裝指南
Builder’s Guide
Remove Side Panels
Ausbau Seitenbleche / Enlever les panneaux latéraux / Retire los paneles laterales / Montera av sidopaneler / Снимите боковые панели / 側面パネルの取り外し / 拆下侧面板 / 拆除側面面板
Builder’s Guide
11
Install the Power Supply
Installation Netzteil / Installer le bloc d’alimentation / Instale la fuente de alimentación / Installera nätaggregatet / Установите блок питания / 電源装置の取り付け / 安装电源 / 安裝電源供應器
1.2.
4x
PH2
Builder’s Guide
12
Remove the Top Bracket
Top Bracket abnehmen / Retirer le support supérieur / Retire el soporte superior / Montera av fästplattan i toppen / Снимите верхнее крепление / 上面ブラケットを取り外す / 拆下顶部支架 / 移除頂
層托架
Builder’s Guide
2x
13
1.2.
PH2

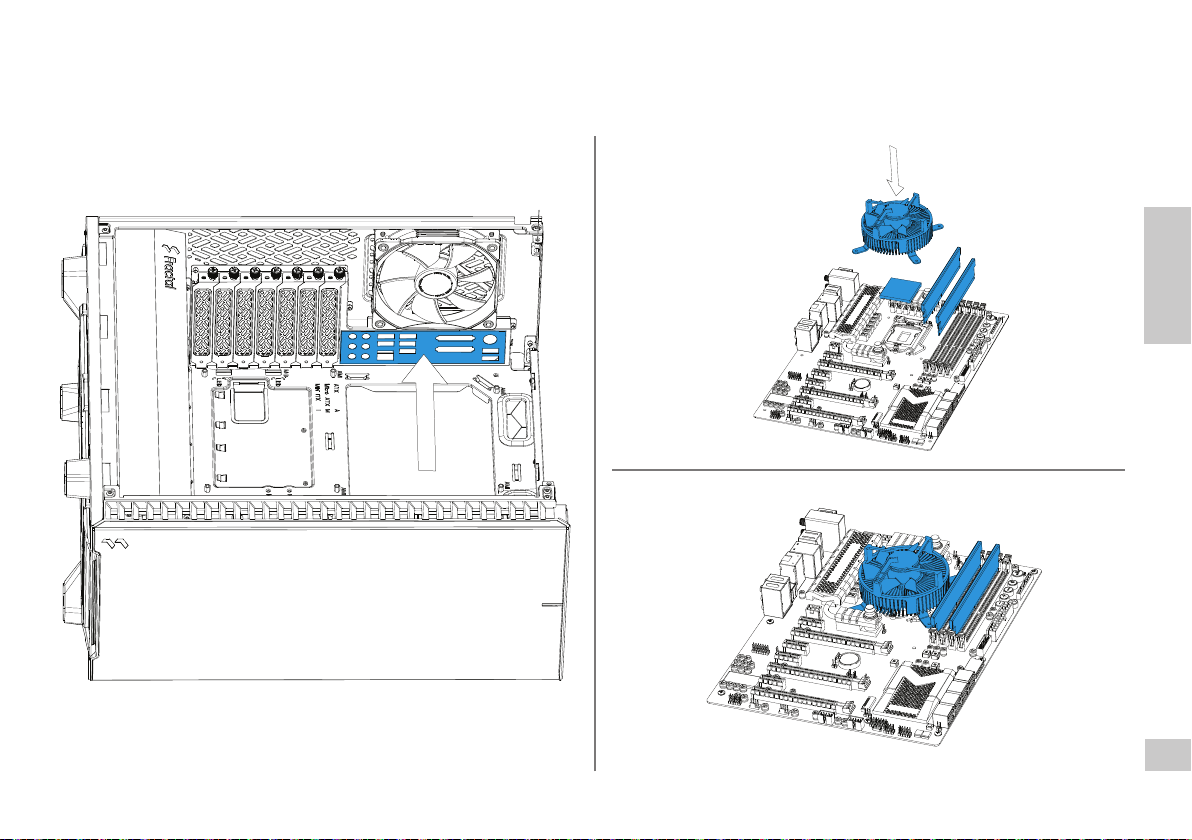

Install the I/O Shield
Installieren Sie die I/O Schild / installer le plaque d’E/S / Instale la protección de E/S / Installera I/O-plåten / Установите ввода / вывода пластину / I/O シールドの取り付け / 安装I/O 挡
板 / 安裝 I/O 擋板
Prepare the Motherboard
Vorbereitung Hauptplatine / Préparer la carte mère / Prepare la placa base / Förbered moderkortet / Подготовьте материнскую плату / マザーボードの準備 / 准备主板 / 準備主機板
1.
Builder’s Guide
I/O shield included with motherboard
2.
14
Install the Motherboard Assembly
Installation Hauptplatinenzubehör / Installer l’ensemble carte mère / Instale la placa base / Installera moderkortet / Установите сборку материнской платы / マザーボード アセンブリの取り付け /
安装主板组件 / 安裝主機板組件
Builder’s Guide
PH2
15
1.
M-ATX: AM
8x
PH2
Builder’s Guide
2.
16

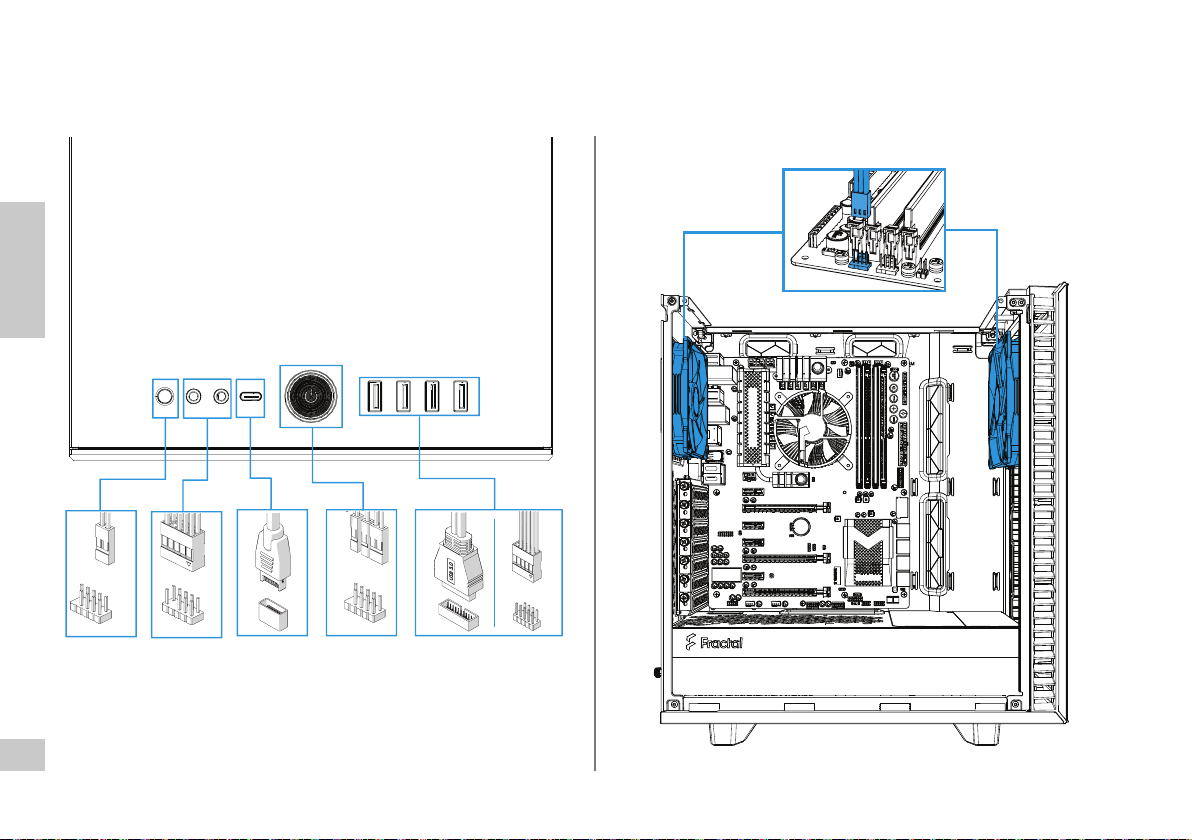

Connect Cables for Front I/O and Fans
Anschlusskabel für Front-I/O und Lüfter / Câbles de connexion des E/S avant et des ventilateurs / Conecte los cables para los ventiladores y E/S frontales / Koppla in kablar till fronten och äktarna /
Соединительные кабели для передней панели разъемов и вентиляторов / 前面 I/O およびファン用の接続ケーブル / 前置I/O端口和风扇连接线缆 / 連接正面 I/O 與風扇的纜線
Builder’s Guide
17
HD AudioResetUSB 3.1
Gen2
POWER SW
POWER LED
USB 3.0
USB 2.0
Install the Graphics CardInstall a 2.5” Drive
Installation Grakkarte / Installer la carte graphique / Instale la tarjeta gráca / Installera grakkortet / Установите графическую плату / グラフィック カードの取り付け / 安装显卡 / 安裝顯
示卡
PH2
Installation 2,5-Zoll-Laufwerk / Installer un disque dur de 2,5” / Instale una unidad de 2,5” / Installera en 2.5” disk / Установите накопитель 2,5” / 2.5インチドライブの取り付け / 安装2.5英寸驱
动器 / 安裝一個2.5英吋磁碟機
1.
PH2
Builder’s Guide
2.
18
Install a 3.5”/ 2.5” Drive
Installation 3,5-/2,5-Zoll-Laufwerk / Installer un disque dur de 3,5” ou 2,5” / Instale una unidad de 3,5”/ 2,5” / Installera en 3.5”/ 2.5” disk / Установите накопитель 3.5”/ 2.5” / 3.5インチ/2.5インチドラ
イブの取り付け / 安装3.5/2.5英寸驱动器 / 安裝一個3.5英吋/2.5英吋磁碟機
Laufwerkskäg umsetzen / Positionner une cage de disque dur / Recoloque una caja de disco duro / Flytta en hårddiskbur / Перенесите отсек дискового накопителя / ハードドライブケージの取り
付け / 重新定位硬盘驱动器托架 / 移動一個硬碟籠架
Optional Steps
21
1.
2.
3.
4x
PH2
Remove a Hard Drive Cage
Laufwerkskäg herausnehmen / Déplacer une cage de disque dur / Retire una caja de disco duro / Ta bort en hårddiskbur / Снимите отсек дискового накопителя / ハードドライブケージの取り外
し / 拆下硬盘驱动器托架 / 移除一個硬碟籠架
1A.
Optional Steps
2A.
1B.
22
Change Top Panel
Obere Platte tauschen / Changez le panneau supérieur / Cambiar el panel superior / Byta ut toppanelen / Смена верхней панели / 上部パネルの変更 / 更换顶板 / 更換頂端面板
Optional Steps
23
1.2.
Alternative Placement of 2.5” Drive Trays
Alternative Anordnung von 2,5“-Laufwerkseinschüben / Emplacement alternatif pour les plateaux de disques durs de 2,5” / Ubicación alternativa de las bandejas de unidades de 2,5” / Alternativ placering
av 2,5” fästplatta / Альтернативное размещение лотков для 2,5” дисков / 2.5”ドライブトレイの代替配置 / 可选择安装2.5英寸硬盘 / 2.5 吋磁碟架替代放置
Optional Steps
24

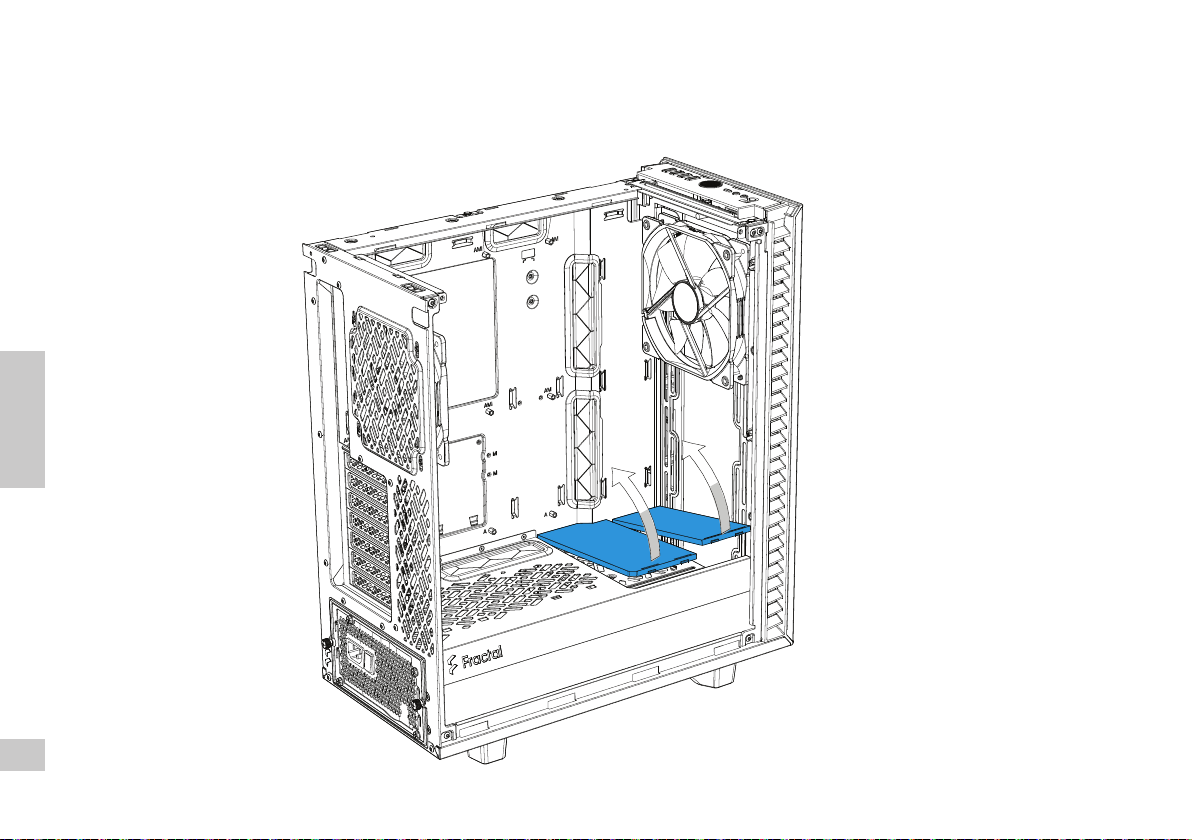

Remove One or Both Inlays for Fan or Radiator Space
Inlays ausbauen für zusätzlichen Platz für Lüfter oder Radiatoren / Retirer un ou deux inlays pour l’espace ventilateur ou radiateur / Retire uno o dos insertos para el espacio del ventilador o radiador /
Ta bort ett eller båda inläggen för äkt eller radiatorutrymme / Удалите один или два вставных защитных экрана для высвобождения пространства для вентилятора или радиатора / ファンまた
はラジエーターの空間確保用インレーの取り外し / 拆下一个或两个嵌体以获取安装风扇或散热器的空间 / 移除一個或二個內嵌空出風扇或散熱器空間
Optional Steps
25
Additional Info
Weitere Informationen / Informations supplémentaires / Información adicional / Övrig information /
Дополнительная информация / 追加情報 / 附加信息 / 其他資訊
Additional Info
Possible Fan Locations
Mögliche Lüfteranordnung / Emplacements possibles des ventilateurs / Posibles ubicaciones de los ventiladores / Möjliga äktpositioner / Места для установки вентиляторов / ファンを設置できる場所 /
支援风扇的位置 / 支援風扇的位置
Additional Info
27
120 mm
140 mm

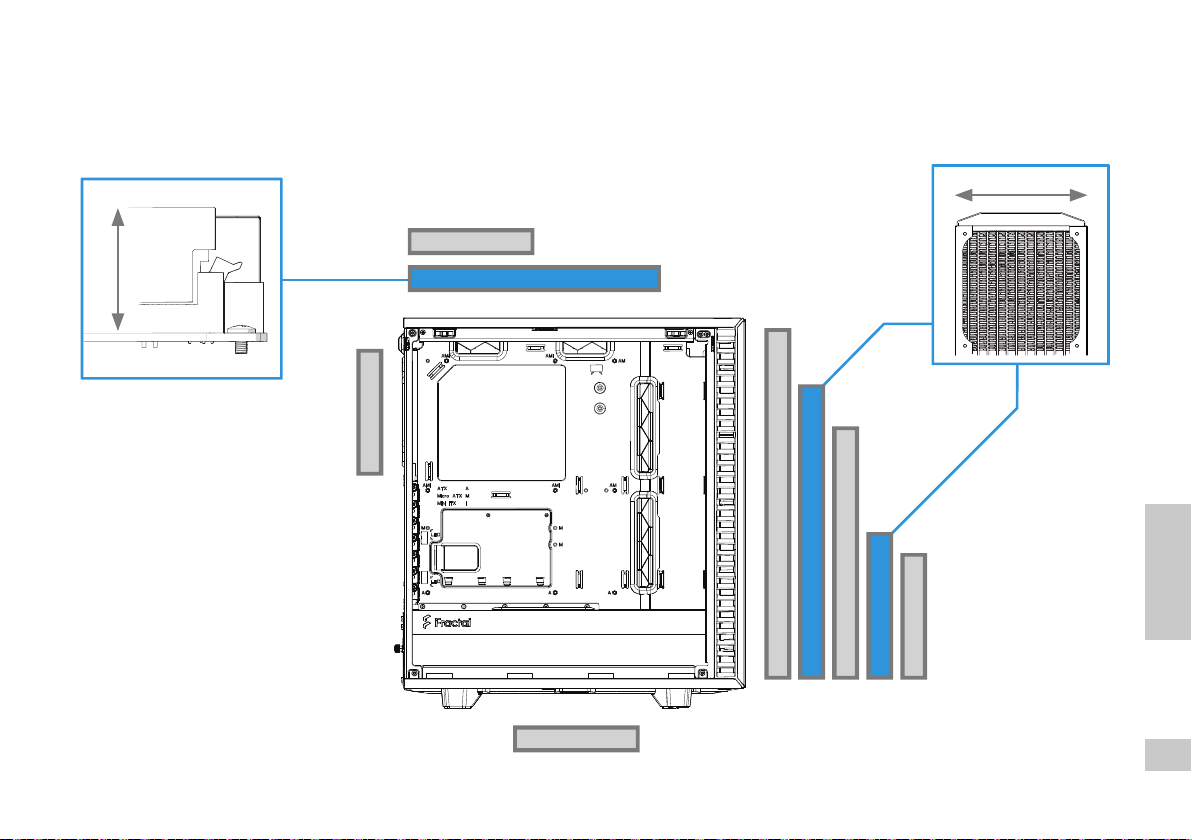

Water Cooling Radiator Options
Optionen für Wasserkühlungen / Options de radiateurs de refroidissement par eau / Opciones de radiadores de refrigeración líquida / Vattenkylningsmöjligheter / Установка радиатора водяного
охлаждения / 水冷却ラジエーター オプション / 水冷却器选项 / 水冷散熱器選項
145 mm max
120
240
40 mm max
120
360
280
240
120
140
Additional Info
120
28

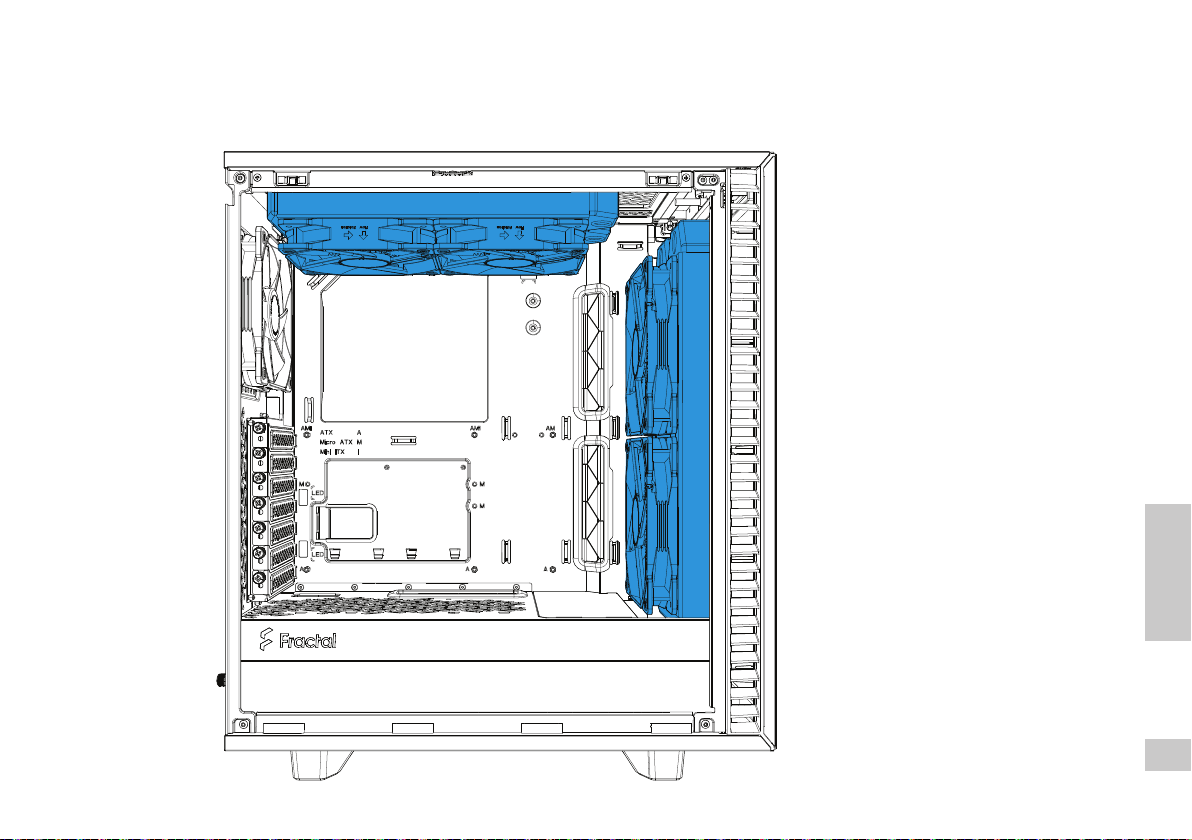

Possible Water Cooling Setup
Mögliche Wasserkühlung-Setups / Possibilité d’installer des systèmes de refroidissement par eau / Posibles ajustes de refrigeración por agua / Exempel på vattenkylningssystem / Возможные
настройки водяного охлаждения / 水冷却のセットアップ / 可能的水冷散热装置安装位 / 可安裝水冷散熱裝置
Top: 240x120
Front: 360x120
Additional Info
29

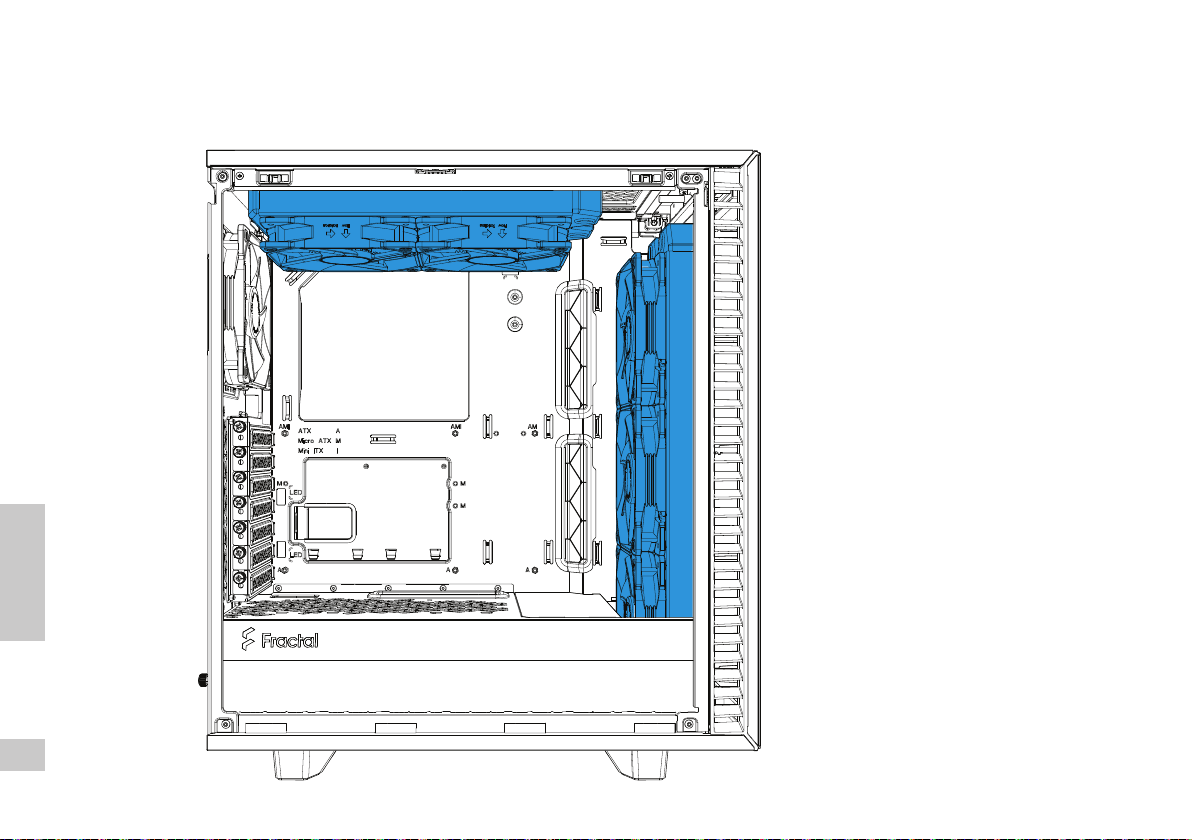

Top: 240x120
Front: 280x140
Additional Info
30
Dust Maintenance
Staubschutz / Dépoussiérage / Limpieza del polvo y mantenimiento / Underhåll av dammlter / Защита от пыли / 防塵メンテナンス / 防尘保养 / 防塵保養
Additional Info
31
1.2.
Additional Info
3.
4.
32
CPU Cooler Limitations
CPU-Kühlung Grenzwerte / Limitations du refroidissement du processeur / Limitaciones del refrigerador de la CPU / Restriktioner för CPU-kylare / Ограничения для кулеров ЦП / CPU クーラーの制限
事項 / CPU冷却器的局限性 / CPU 散熱器限制
169 mm max
Additional Info
33
Graphics Card Limitations
Grakkarte Grenzwert / Limitations de carte graphique / Limitaciones de la tarjeta gráca / Restriktioner för grakkort / Ограничения для графических плат / グラフィック カードの制限事項 / 显卡
的局限性 / 顯示卡的限制
Maximum air pressure: 0.88 mm H20
Maximum rated input current: 0.18 A
Actual input power: 1.32 W
Nominal input voltage: 12V
Minimum startup voltage: 4V
MTBF: 100,000 hours
Maximum air pressure: 0.71 mm H20
Maximum rated input current: 0.20 A
Actual input power: 1.32 W
Nominal input voltage: 12V
Minimum startup voltage: 4V
MTBF: 100,000 hours
35
Support and Service
Support und Kundendienst / Assistance technique et maintenance / Soporte y servicio técnico / Support och
service / Поддержка и обслуживание / サポートとサービス / 支持与服务 / 支援和服務
Support
For Assistance, Please Contact
Submit a ticket
Requester
Email
Type
Where are you from?
Product Category
Subject
Description of
Problem
B
A
I
U
Support : Fractal Design Support
https://support.fractal-design.com/support/home
New support ticket
Checl ticket status
Enter your search term here...
How can we help you today?
SEARCH
Unterstützung erhalten Sie hier: / Pour l’assistance technique, veuillez contacter / Para obtener ayuda, por favor contacte / För assistans, var god kontakta / Если необходима помощь, пожалуйста,
свяжитесь с нами / サポートが必要な場合は、お問い合わせください / 如需帮助,敬请联系 / 如需協助,敬請聯絡
New Tab
STEP 1: Go to “support.fractal-design.com”
1
STEP 2: Click on “New support ticket”
2
STEP 3: Fill in ticket request and submit
3
Support
support.fractal-design.com
37
Limited Warranty and Limitations of Liability
This product is guaranteed for twenty four (24) months from the date of delivery to end-user,
against defects in materials and/or workmanship. Within this limited warranty period, the product
will either be repaired or replaced at Fractal Design’s discretion. Warranty claims must be
returned to the agent who sold the product, shipping prepaid.
The warranty does not cover:
• Products which have been used for rental purposes, misused, handled carelessly or applied in such a way that is not in accordance with its stated intended use.
• Products damaged from an Act of Nature including, but not limited to, lightning, re, ood
and earthquake.
• Products whose serial number have been tampered with or removed
• Products which have not been installed in accordance to the user manual
Fractal Design’s maximum liability is limited to the current market value of the product (depreciated value, excluding shipping, handling, and other fees). Fractal Design shall not be liable
for any other damage or loss, including but not limited to loss of prot, revenue, or data, or
incidental or consequential damage, even if Fractal Design has been advised of the possibility
of such damages.
Garantie limitée et limites de responsabilité
Ce produit est garantis pendant vingt quatre (24) mois, à compter de la date de livraison à
l’utilisateur nal, contre les défauts de matériaux et/ou de fabrication. Dans cette période de
garantie limitée, les produits seront soit réparés ou remplacés, au choix de Fractal Design.
Les réclamations de garantie doivent être faites auprès de l’agent qui a vendu le produit, frais
prépayés.
La garantie ne couvre pas ce qui suit :
• Les produits qui ont été loués, utilisés incorrectement, utilisés avec négligence ou utilisés
d’une manière qui n’est pas en conformité avec l’usage prévu indiqué.
• Les produits qui ont été endommagés par des causes naturelles, y compris mais sans s’y
limiter, la foudre, les incendies, les inondations et les tremblements de terre.
• Produits dont le numéro de série a été altéré ou enlevé
• Produits installés de manière non conforme au mode d’emploi
Le plafond de responsabilité de Fractal Design se limite à la valeur de marché actuelle du
produit (valeur dépréciée, ne comprenant ni les frais d’expédition, ni ceux de manutention ni
d’autres frais). Fractal Design ne se portera responsable d’aucun autre dommage ou perte, y
compris mais pas seulement tout manque à gagner, toute perte de revenus ou de données, ou
des dommages accessoires ou indirects, même si Fractal Design a été prévenu de la possibilité
de ces dommages.
Eingeschränkte Garantie und Garantieeinschränkungen
Bei dieses Produkt gewähren wir dem Endanwender eine Garantie von zwei Jahren ab Lieferdatum, die sich auf Material- und Verarbeitungsfehler erstreckt. Innerhalb der eingeschränkten
Garantiezeit werden Produkte nach Fractal Designs Ermessen repariert oder ausgetauscht.
Garantieansprüche müssen beim jeweiligen Händler geltend gemacht werden; Versandkosten
übernimmt der Käufer.
Nicht von der Garantie abgedeckt werden:
• Produkte, die falsch oder fahrlässig behandelt, entgegen ihres bestimmungsgemäßen
Einsatzzweckes oder zum Verleih eingesetzt wurden.
• Produkte, die durch höhere Gewalt beschädigt wurden; dazu zählen unter anderem
Blitzschläge, Brände, Überschwemmungen und Erdbeben.
• Produkte, deren Seriennummer modiziert oder enfernt wurde
• Von der Bedienungsableitung abweichend installierte Produkte
Die Höchsthaftungssumme von Fractal Design ist auf den aktuellen Marktwert des Produktes begrenzt (Abschreibungswert, exklusive Versand-, Transport- und anderen Gebühren).
Fractal Design übernimmt keine Haftung für Schäden oder Verluste, insbesondere entgangene
Gewinne, Erträge oder Daten oder zufällige und Folgeschäden, auch nicht, wenn Fractal Design
auf die Möglichkeit solcher Schäden hingewiesen wurde.
Garantía limitada y limitación de responsabilidad
Este producto es garantizadas durante veinticuatro (24) meses a partir de la fecha de entrega
al usuario nal contra defectos materiales y/o de mano de obra. Dentro de este período de
garantía limitada, los productos se repararán o reemplazarán, lo que Fractal Design estime más
oportuno. Las reclamaciones de garantía se deben devolver al agente que vendió el producto,
con portes pagados.
La garantía no cubre:
• Productos que hayan sido utilizados para alquiler, que se hayan utilizado indebidamente,
que se hayan manipulado sin cuidado o que se hayan aplicado de una forma que no
esté contemplada en el uso indicado.
• Productos dañados por la fuerza de la naturaleza como por ejemplo, sin limitación,
tormentas, incendios, inundaciones y terremotos.
• Productos cuyo número de serie haya sido alterado o eliminado
• Productos que no se han instalado de acuerdo con las instrucciones proporcionadas en
el manual del usuario
La responsabilidad máxima de Fractal Design se limita al valor de mercado actual del producto
(valor depreciado, excluyendo los gastos de envío y de gestión, y otros gastos). Fractal Design
no será responsable de ningún daño o pérdida, incluyendo sin limitación la pérdida de benecios, ingresos o datos, así como daños incidentales o derivativos, aunque Fractal Design haya
sido advertido de la posibilidad de dichos daños.
Support
38
Begränsad garanti och ansvarsbegränsningar
Denna produkt från Fractal Design täcks av en tjugofyra (24) månaders garanti från leveransen
till första slutanvändaren, mot defekter i material och/eller tillverkning. Under denna period
med begränsad garanti kommer produkterna att antingen repareras eller bytas enligt Fractal
Designs gottnnande. Garantianspråk måste returneras till ombudet som sålde produkten, med
försändelsen förskottsbetald.
Garantin täcker inte:
• Produkter som har använts för uthyrning, felanvänts, hanterats vårdslöst eller använts
på ett sådant sätt att det inte är i överensstämmelse med den angivna avsedda användningen.
• Produkter som skadats genom naturfenomen inklusive, men inte begränsat till, åskväder,
brand, översvämning och jordbävning.
• Produkter vars serienummer har manipulerats eller tagits bort.
• Produkter som inte installerats i enlighet med instruktionsmanualen
Fractal Design maximala ansvar är begränsat till det aktuella marknadsvärdet av produkten
(nedskrivet värde, exklusive frakt, hantering och andra avgifter). Fractal Design är inte ansvarigt
för någon annan skada eller förlust, inklusive men inte begränsat till utebliven vinst eller intäkt,
förlorad data, eller följdskador, även om Fractal Design har informerats om risken för sådana
skador.
Ограниченная гарантия и ограничения ответственности
На этом продукте предоставляется гарантия отсутствия дефектов материалов и
производственного брака сроком двадцать четыре (24) месяца со дня доставки конечному
пользователю. В течение этого срока ограниченной гарантии компания Fractal Design
по собственному усмотрению осуществляет ремонт или замену неисправных изделий.
Изделия по гарантийным рекламациям необходимо вернуть первоначальному продавцу с
предоплатой доставки.
Изделия, на которые не распространяется действие гарантии:
• изделия, сдававшиеся в аренду, использовавшиеся с несоблюдением правил
эксплуатации, небрежно или не по прямому назначению;
• изделия, поврежденные вследствие действия непреодолимой силы, в том числе, не
Support
39
исключая прочего, молнии, пожара, наводнения или земл етрясения;
• Продукты с повреждёнными или удалёнными серийными номерами
• Продукты, которые не были установлены в соответствии с инструкциями
Максимальная ответственность Fractal Design ограничивается к текущей рыночной
стоимости продукта (остаточная стоимости, за исключением доставки, обработки, и
другие сборы). Fractal Design не несет ответственности за любой другой ущерб или
убытки, включая, но не ограничиваясь, потерю прибыли, доходов, или данных, или
случайный или косвенный ущерб, даже если Fractal Design была предупреждена о
возможности таких убытков.
