Fractal Design Celsius+ S24 Dynamic, Celsius+ S24 Prisma, Celsius+ S28 Dynamic, Celsius+ S28 Prisma, Celsius+ S36 Dynamic operation manual

Celsius+

Ø 75

Ø 62

User guide

Anwenderleitfaden / Guide de l’utilisateur /
Guía del usuario / Användarguide /

ユーザー ガイド

用户指导 使用者指南

Installation Specications

For more information and product speci󰘰cations, visit

V3.2

fractal-design.com

Installation

Montage / Installation / Instalación / Montering / Установка / インストール / 安裝 / 安裝

Specications

Technische Daten / Spéci󰘰cations / Especi󰘰caciones / Speci󰘰kationer / Технические характеристики / 仕様
/ 规范 / 規格

Support and Service

Support und Kundendienst / Assistance technique et maintenance / Soporte y servicio técnico / Support och
service / Поддержка и обслуживание / サポートとサービス / 支持与服务 / 支援和服務

Support

Package Contents

Packungsinhalt / Contenu de l’emballage / Contenido de la caja / Förpackningsinnehåll / Содержимое упаковки / パッケージの内容 / 包装清单 / 隨附的整套品項

CPU Cooler Assembly
CPU-Kühlerbaugruppe
Ensemble de refroidissement du processeur central
Unidad de refrigeración de la CPU
Processorkylare
Блок кулера процессора
CPU クーラー部品

x1

S24 & S28

x8

x4

CPU散热器组件
CPU 散熱組件

6-32 Mounting Screw
Montageschraube
Vis de montage
Tornillo de montaje
Monteringsskruv
Винт крепления
取り付け用ねじ

S36

安装螺钉
安裝螺絲

x12

Intel 2011 Mounting Stando󰘯
Montage-Abstandhalter
Support d’écartement
Tornillo separador
Monteringsskruv för Intel
Площадка для установки процессора
スタンドオフ
安裝螺絲
安裝螺絲

For Intel 2011/2011-3/2066

S24 & S28

x8

S36

x12

Fan

Lüfter
Ventilateur
Ventilador
Fläkt
Вентилятор
ファン

S24 & S28 S24 & S28

x2 x8

Washer
Unterlegscheibe
Rondelle
Arandela
Bricka
Шайба
ワッシャー
墊圈
墊圈

AMD mounting stando󰘯
AMD-Montage-Abstandhalter
Support d’écartement AMD
Tornillo separador AMD
Monteringsskruv för AMD
Площадка для установки процессора AMD
AMDプラットフォーム向けスタンドオフ

x1

AMD安裝螺絲
AMD安裝螺絲

S36 S36

风扇
風扇

x3 x12

x1

Intel 115x & 1366 Backplate
Plaque arrière
Placa posterior
Bakre monteringsplåt
Задняя стенка
バックプレート
护板
背板

For Intel 1150/1151/1155/1156 and 1366

Bracket for AMD
AMD-Halterung
Support pour AMD
Soporte para AMD
Monteringsbleck för AMD
Кронштейн для AMD
AMD 用ブラケット
AMD支架

x1 x1

AMD 托架

6-32 Mounting Screw
Montageschraube
Vis de montage
Tornillo de montaje
Monteringsskruv
Винт крепления
取り付け用ねじ
安装螺钉
安裝螺絲

x4

For AMD

Thumbscrews
Flügelschrauben
Vis de serrage
Tornillos de mariposa
Tumskruv
Зажимные винты
つまみねじ
手转螺丝

x4

手轉螺絲

Intel 115x & 1366 Mounting Stando󰘯
Montage-Abstandhalter
Support d’écartement
Tornillo separador
Monteringsskruv för Intel
Площадка для установки процессора
スタンドオフ
安裝螺絲
安裝螺絲

5V ARGB cable
5 V-ARGB-Kabel
Câble 5V ARGB
Cable de 5V ARGB
5V ARGB-kabel
кабель ARGB, 5В
5V ARGBケーブル
5V ARGB电缆
5V ARGB電纜

3

Installation

Montage / Installation / Instalación / Montering / Установка / インストール / 安裝 / 安裝

Installation

For Intel 115X / 1366

Mount the Backplate

Rückwand montieren / Monter la plaque arrière / Monte la placa posterior / Montera bakre mon­teringsplåt / Установите заднюю пластину / バックプレートの取り付け / 安裝背板 / 安裝背板

Install the Standoff Screws

Abstandhalterschrauben anbringen / Installer les vis d’écartement / Inserte los tornillos separa­dores / Installera monteringsskruvarna / Установите винты монтажной площадки / スタンドオ
フねじの取り付け / 安裝螺絲 / 安裝螺絲

For Intel 115X / 1366

For Intel 2011/2011-3/2066

Installation

x4 x4

5

Installing the Fans

Lüfter montieren / Installation des ventilateurs / Instalación de los ventiladores / Installera 󰘱äktarna / Установка вентиляторов / ファンの取り付け / 安裝風扇 / 安裝風扇

8-12x2-3x1x

PH2

1. 2.

Installation

6

Installing the Fans (for Prisma Only)

Lüfter montieren / Installation des ventilateurs / Instalación de los ventiladores / Installera 󰘱äktarna / Установка вентиляторов / ファンの取り付け / 安裝風扇 / 安裝風扇

Installation

7

1. 2.

Mount the Radiator

Kühlkörper montieren / Monter le radiateur / Monte el radiador / Montera radiatorn / Установка радиатора / ラジエーターの取り付け / 安裝散熱器 / 安裝散熱器

8-12x1x 8-12x

PH2

Installation

8

For radiator placement tips, see page 22.

AMD

Installing the AMD Mounting Bracket

AMD-Montagespange anbringen / Installation du support de montage AMD / Instalación del soporte de montaje AMD / Installation av AMD monteringsbleck / Установка монтажного кронштейна
процессора AMD / AMDプラットフォーム向けブラケットの取り付け / 安裝AMD托架 / 安裝AMD支架

Installation

1/8 Turn 1/8 Turn

9

1. 2.

Intel 115X / 1366 Intel 2011/2011-3/2066

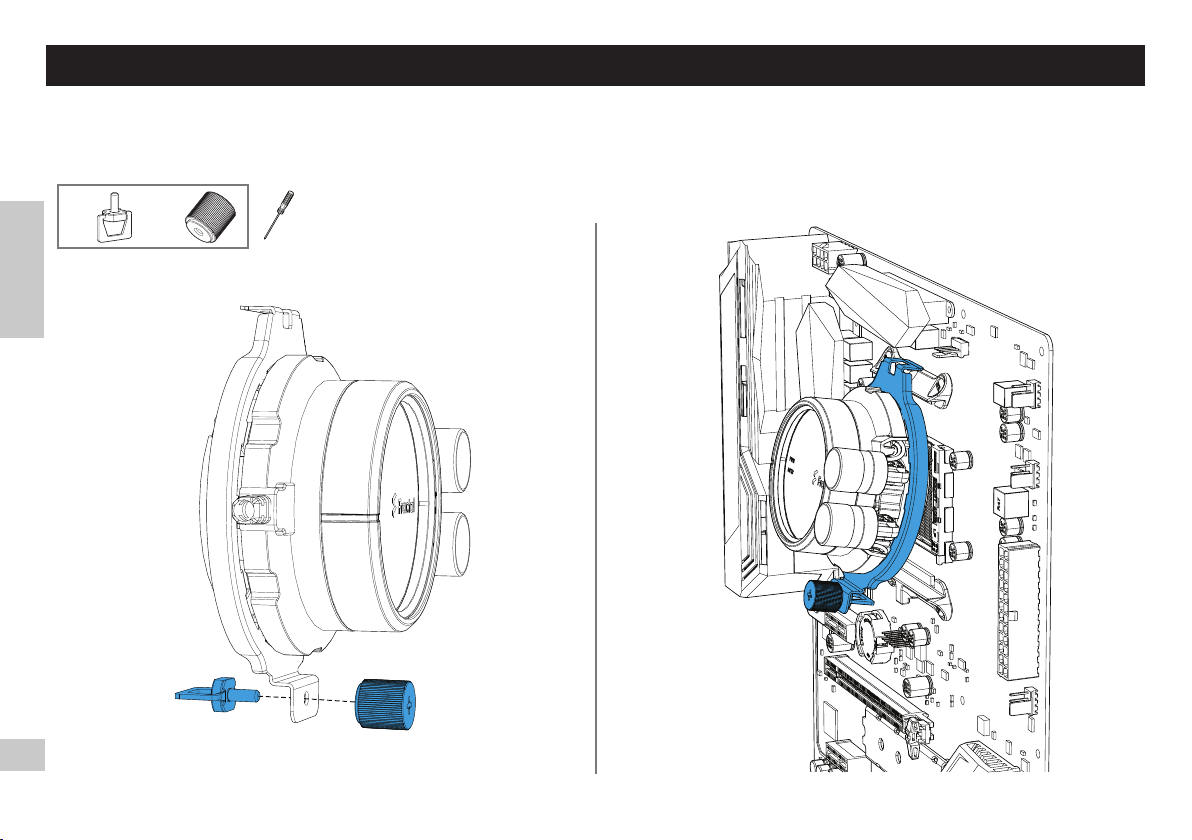

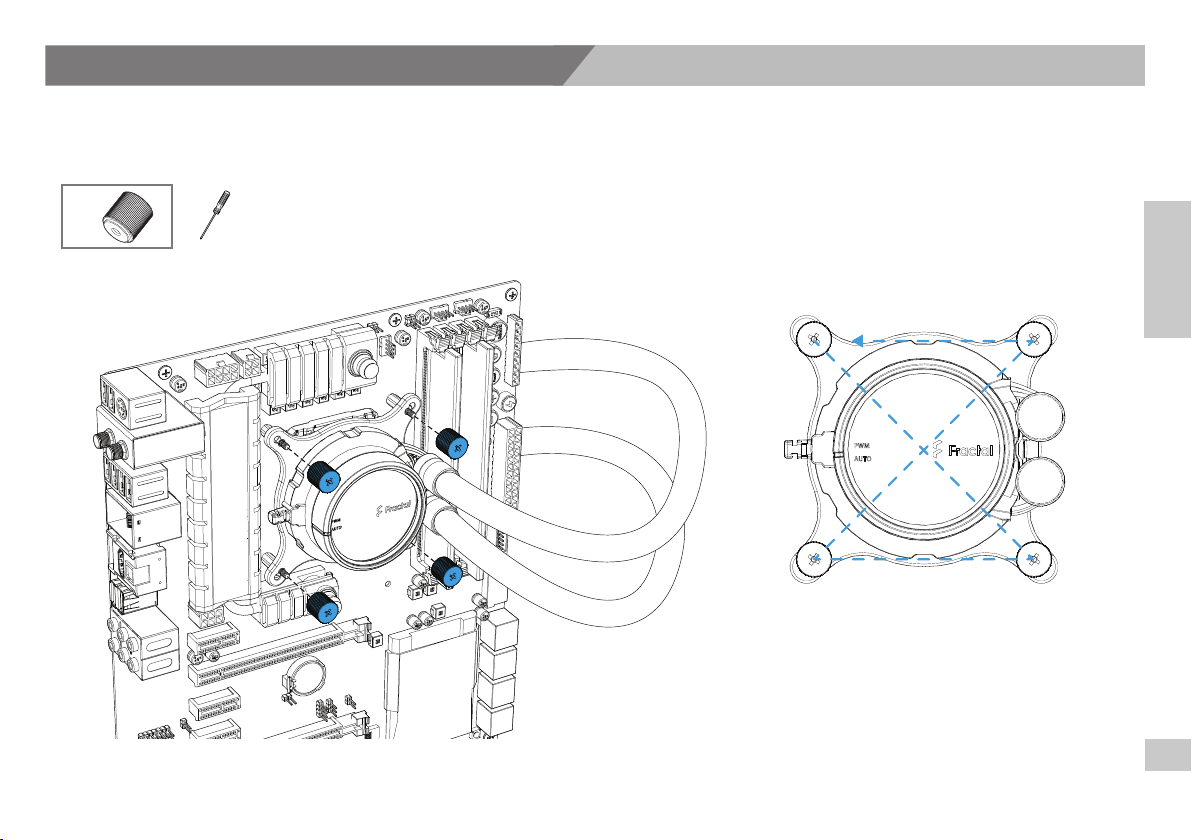

Mount the Cooler

Kühlermontage / Montage du système de refroidissement / Montaje de la unidad de refrigeración / Montera kylningsenheten / Установите кулер / クーラーを取り付ける / 安装冷却器 / 掛裝散熱器

4x

PH2

Installation

10

AMD

Mount the Cooler

Kühlermontage / Montage du système de refroidissement / Montaje de la unidad de refrigeración / Montera kylningsenheten / Установите кулер / クーラーを取り付ける / 安装冷却器 / 掛裝散熱器

Installation

11

1. 2.

1x1x

PH2

Connect the Pump

Pumpenanschluss / Branchement de la pompe / Conexión de la bomba / Anslut pumpen / Подключите насос / ポンプを接続する / 连接电泵 / 連接泵浦

Installation

12

Connect the 5V ARGB Cable To the Motherboard

5 V-ARGB-Kabel an das Motherboard anschließen / Brancher le câble 5V ARGB à la carte mère / Conecte el cable ARGB de 5V a la placa base / Anslut 5V ARGB-kabeln till moderkortet / Подключите
кабель сигнала ARGB, 5 В, к материнской плате / 5V ARGBケーブルとマザーボードの接続 / 將5V ARGB 電線接上主機板 / 將5V ARGB 電線接上主機板

Builder’s Guide
Installation

13

1. 2.

Specications

Technische Daten / Spéci󰘰cations / Especi󰘰caciones / Speci󰘰kationer / Технические характеристики / 仕様
/ 规范 / 規格

Specications

Pump Specication

Duty cycle(%)

Technische Daten / Spéci󰘰cations / Especi󰘰caciones / Speci󰘰kationer / Технические характеристики / 仕様 / 规范 / 規格

Pump Type: DC
Bearing Type: Ceramic bearing and shaft
Rated Voltage: 12VDC
Input power: 4.32W
Rated current: 0.36A
Pump Speed Max: 2800 RPM
Noise (1m distance): 20dB(A)

Specications

Maximum Liquid Flow: 40 l/h at 50°C
Maximum Pressure: 14.4 kPa / 1.46m H20 / 2.0 PSI
Life expectancy: 50k hrs (permeation life in typical use)

Speed (RPM) v.s. Duty cycleRPM

3000

2500

2000

1500

1000

500

15

10 20 30 40 50 60 70 80 90 100

Pump and Fan Curves

Technische Daten / Spéci󰘰cations / Especi󰘰caciones / Speci󰘰kationer / Технические характеристики / 仕様 / 规范 / 規格

Auto mode aims to keep pump noise at or below the
fan noise while ensuring max performance across the
entire temperature span

Control Curves (Auto)

100

90

80

70

60

50

40

Duty Cycle [%]

30

20

10

20 25 30 35 40 45 50 55

Liquid Temperature [°C]

Fan Duty Cycle [%]

Pump Duty Cycle [%]

PWM mode aims to allow maximum exibility for the

user while ensuring that the liquid temperature is kept
within the allowed limits

Safety Curves (PWM)

100

90

80

70

60

50

40

Duty Cycle [%]

30

20

10

20 30 40 50 60

Liquid Temperature [°C]

Fan Duty Cycle [%]

Pump Duty Cycle [%]

Specications

16

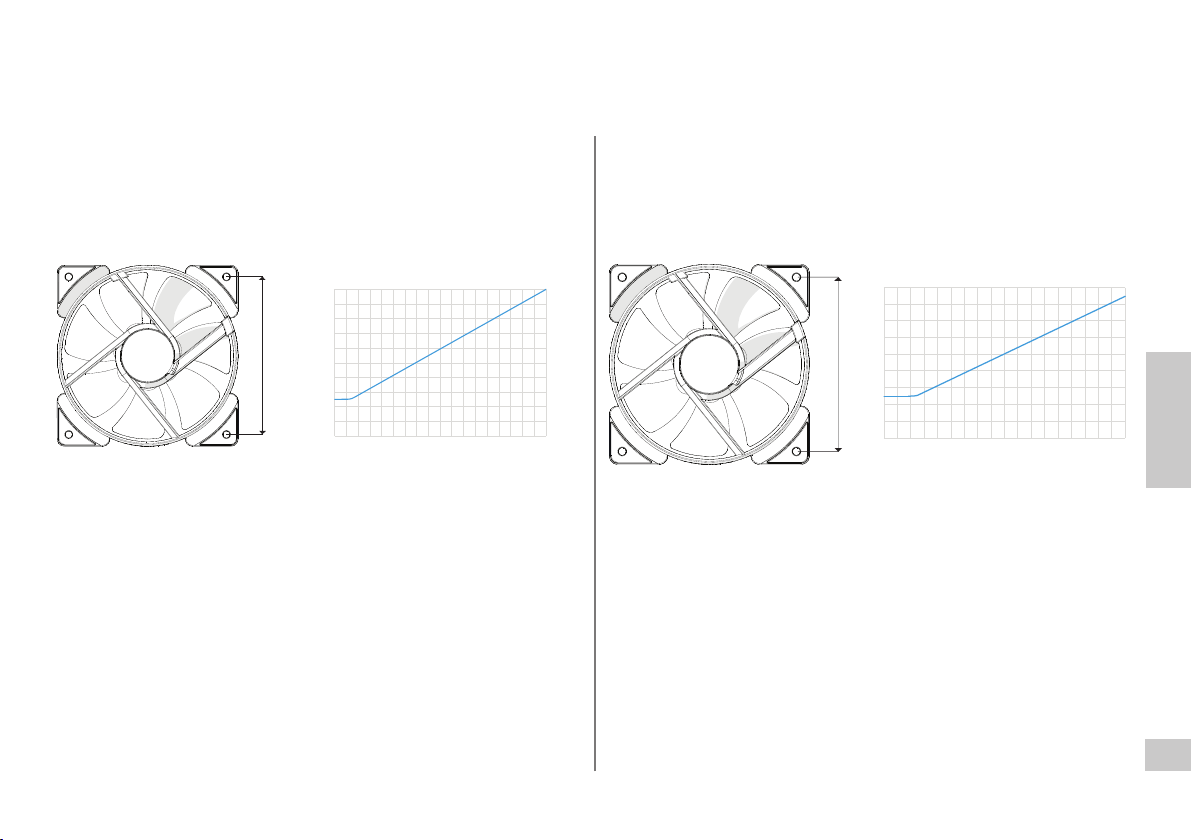

Fan Specication

0

200

400

600

800

1000

1200

1400

1600

1800

2000

10 20 30 40 50 60 70 80 90 100

Speed (RPM) v.s. Duty cycleRPM

Duty cycle(%)

Technische Daten / Spéci󰘰cations / Especi󰘰caciones / Speci󰘰kationer / Технические характеристики / 仕様 / 规范 / 規格

Celsius+ Dynamic S24 & S36 Celsius+ Dynamic S28

Dynamic X2 GP-12 PWM

Specications

Type of Fan: PWM
Rated Voltage: 12V DC
Maximum Rated Input Current: 0.2 A
Max. Air Flow (@Zero Static Pressure): 87.6 CFM
Max. Air Pressure (@ Zero Air Flow): 2.3 mm H2O
Noise: 32.2 dB(A)
Max Speed: 2000 RPM

17

105

Dynamic X2 GP-14 PWM

1800
1600
1400
1200
1000

800

125

600
400
200

0

Type of Fan: PWM
Rated Voltage: 12V DC
Maximum Rated Input Current: 0.25 A
Max. Air Flow (@Zero Static Pressure): 105.9 CFM
Max. Air Pressure (@ Zero Air Flow): 1.95 mm H2O
Noise: 33.7 dB(A)
Max Speed: 1700 RPM

Speed (RPM) v.s. Duty cycleRPM

10 20 30 40 50 60 70 80 90 100

Duty cycle(%)

Celsius+ Prisma S24 & S36 Celsius+ Prisma S28

Prisma AL-12 PWM

2000
1800
1600
1400
1200
1000

105

800
600
400
200

0

Type of Fan: PWM
Rated Voltage: 12V DC
Maximum Rated Input Current: 0.18 A
Max. Air Flow (@Zero Static Pressure): 85.71 CFM
Max. Air Pressure (@ Zero Air Flow): 2.78 mm H2O
Noise: 32.7 dB(A)
Max Speed: 2000 RPM
LED Input Voltage: 5V
LED Max. Rated Input Current: 0.30 A

Speed (RPM) v.s. Duty cycleRPM

10 20 30 40 50 60 70 80 90 100

Duty cycle(%)

Prisma AL-14 PWM

1800
1600
1400
1200
1000

800

125

600
400
200

0

Type of Fan: PWM
Rated Voltage: 12V DC
Maximum Rated Input Current: 0.18 A
Max. Air Flow (@Zero Static Pressure): 103.9 CFM
Max. Air Pressure (@ Zero Air Flow): 2.38 mm H2O
Noise: 34.1 dB(A)
Max Speed: 1700 RPM
LED Input Voltage: 5V
LED Max. Rated Input Current: 0.30 A

Speed (RPM) v.s. Duty cycleRPM

10 20 30 40 50 60 70 80 90 100

Duty cycle(%)

Specications

18

Product Measurements S24 Product Measurements S28

Technische Daten / Spéci󰘰cations / Especi󰘰caciones / Speci󰘰kationer / Технические
характеристики / 仕様 / 规范 / 規格

Specications

Technische Daten / Spéci󰘰cations / Especi󰘰caciones / Speci󰘰kationer / Технические
характеристики / 仕様 / 规范 / 規格

324

125 12516 3721

19

30 143

Technische Daten / Spéci󰘰cations / Especi󰘰caciones / Speci󰘰kationer / Технические характеристики / 仕様 / 规范 / 規格

Specications

20

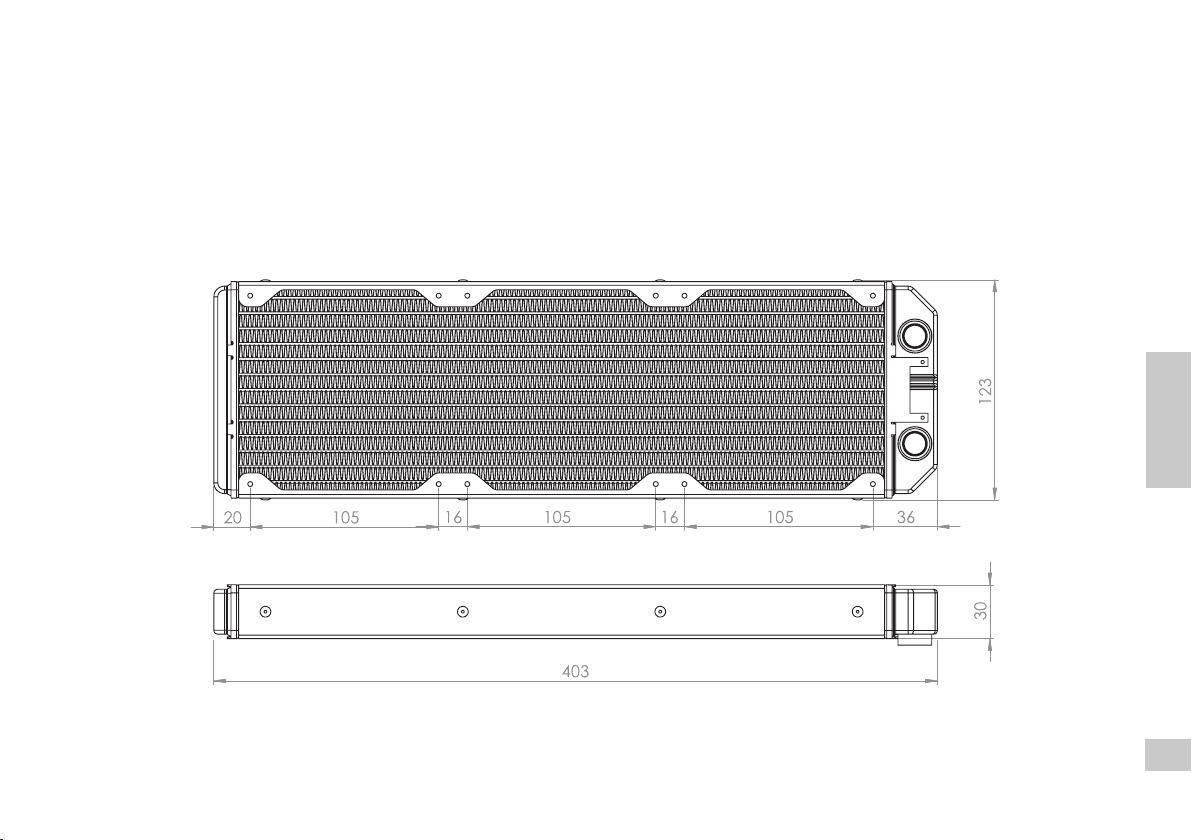

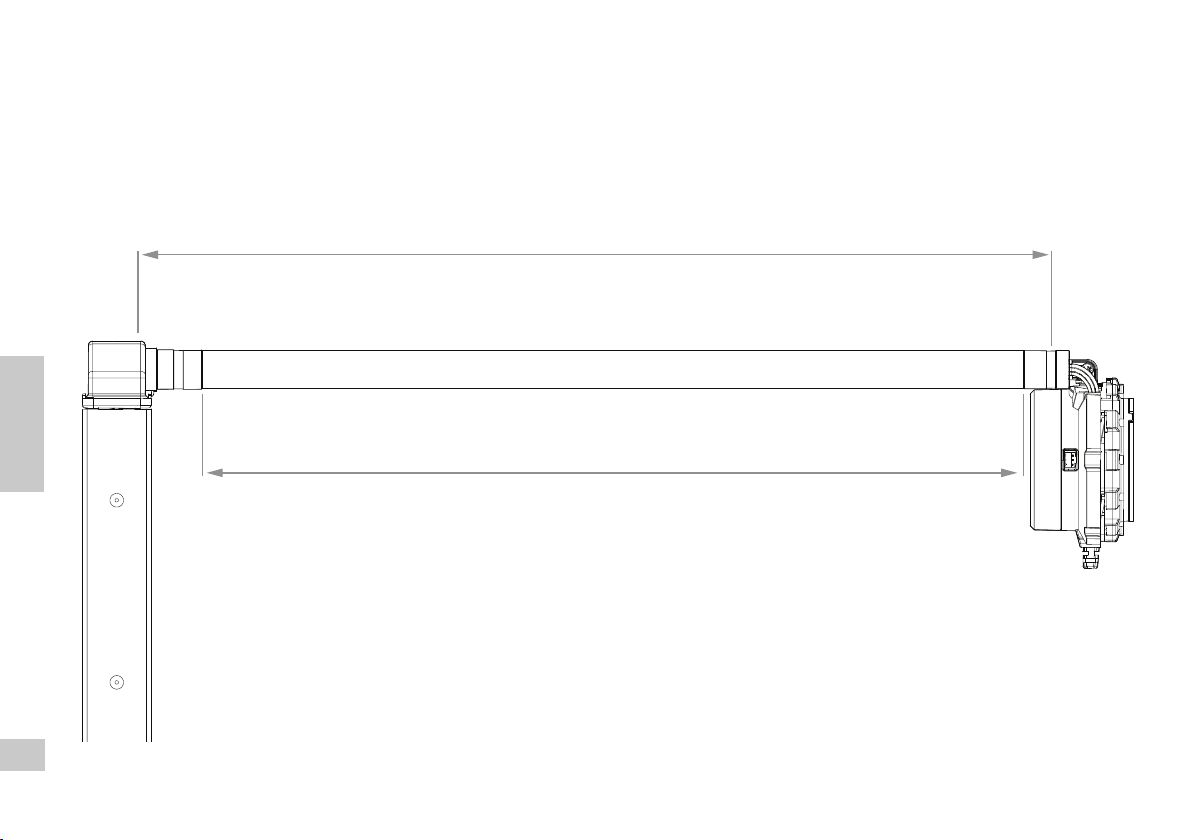

Product Measurements

Technische Daten / Spéci󰘰cations / Especi󰘰caciones / Speci󰘰kationer / Технические характеристики / 仕様 / 规范 / 規格

400

Specications

365

21

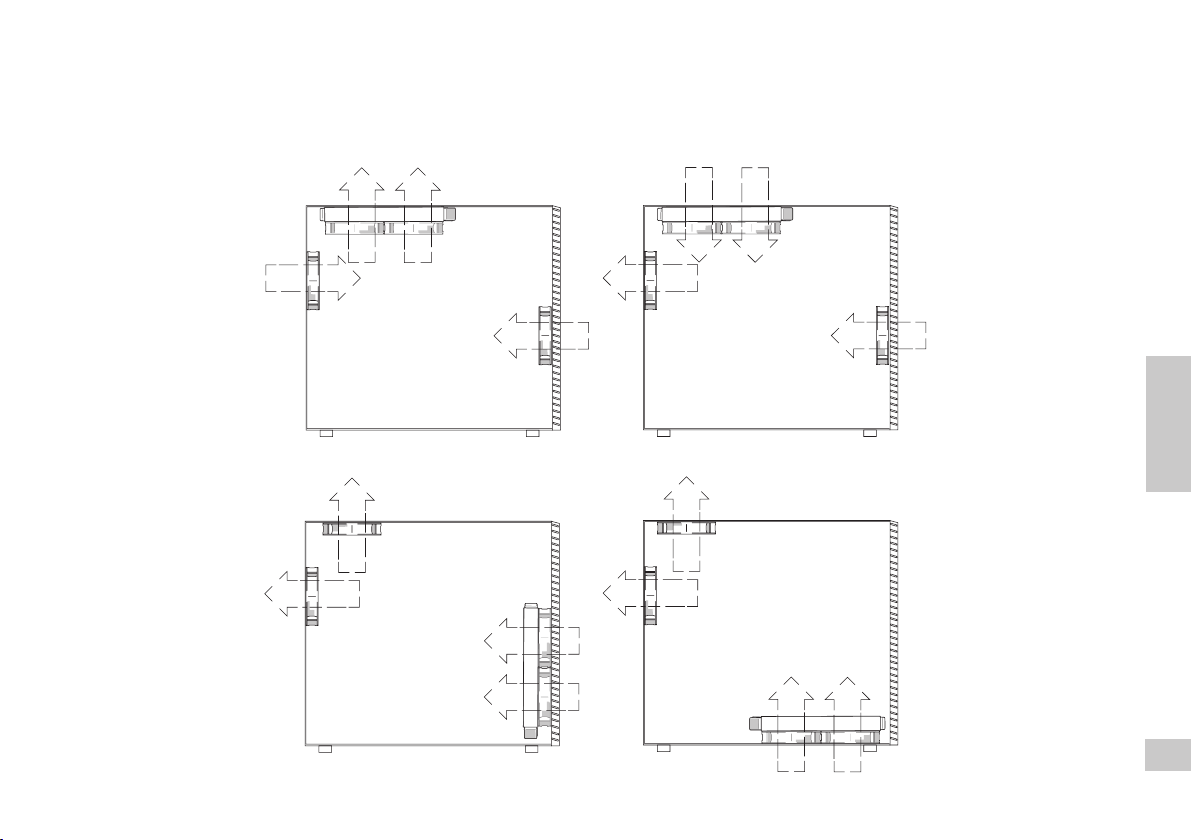

Radiator Placement Tips

Tipps für den Einbau von Radiatoren / Conseils pour l’installation du radiateur / Sugerencias relativas a la colocación del radiador / Radiatorplaceringstips / Советы по размещению радиатора / ラ
ジエーター設置のコツ / 更换散热器提示 / 散熱器安放技巧

Specications

22

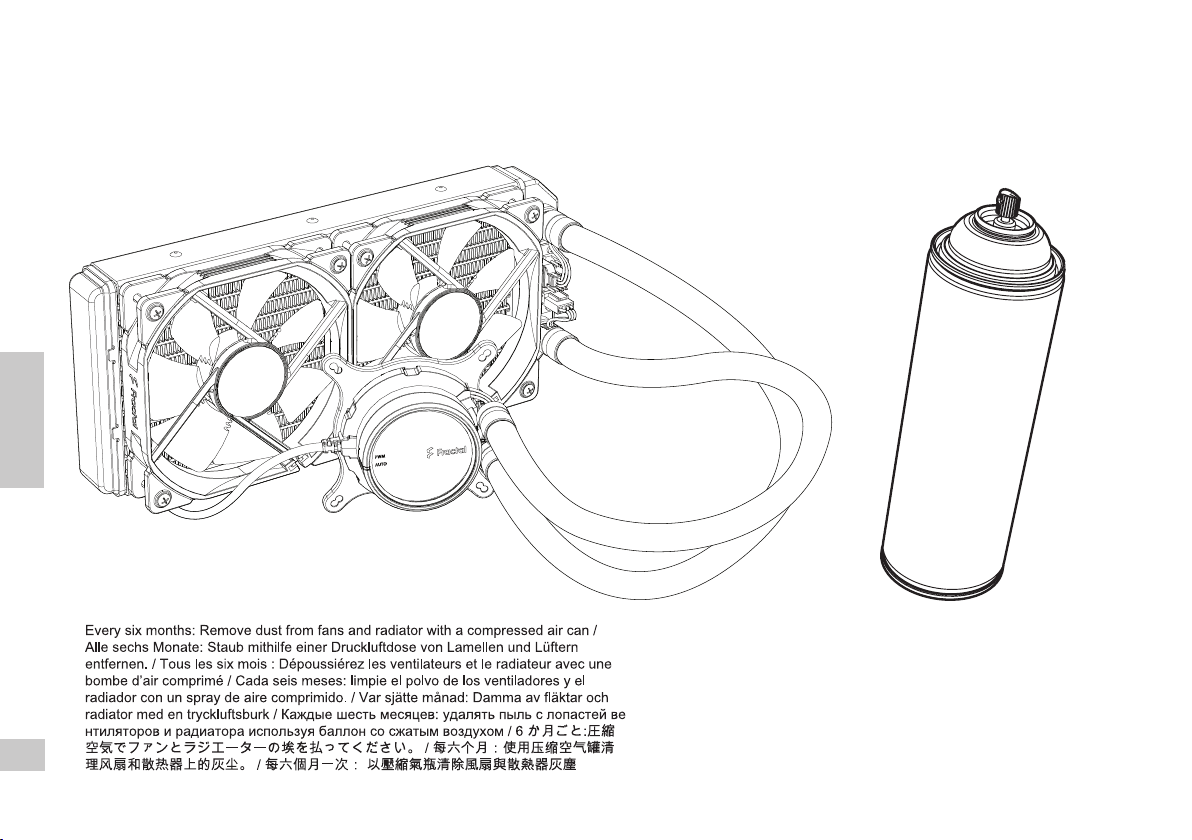

Maintenance

Wartung / Maintenance / Mantenimiento / Underhåll / Обслуживание / メンテナンス / 维护 / 維修

Specications

23

Support and Service

Support und Kundendienst / Assistance technique et maintenance / Soporte y servicio técnico / Support och
service / Поддержка и обслуживание / サポートとサービス / 支持与服务 / 支援和服務

Support

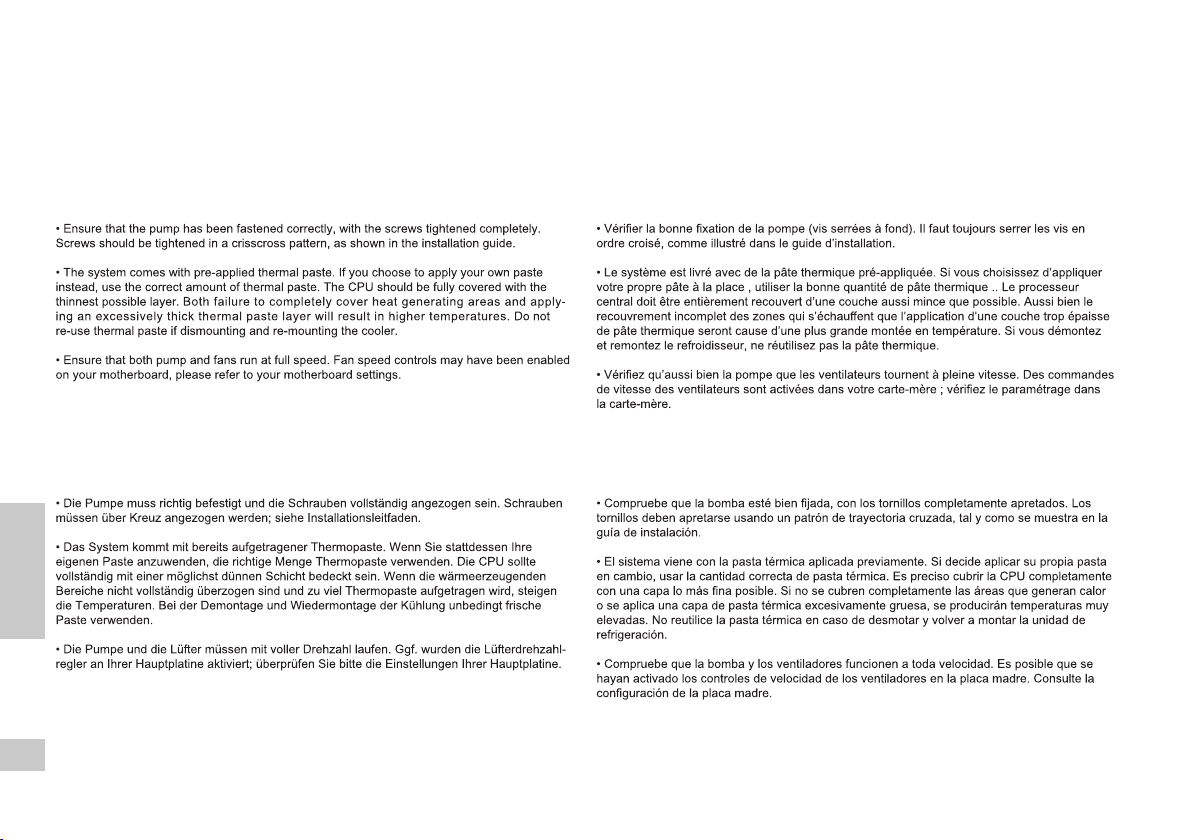

Troubleshooting

Fehlerbehebung / Dépannage / Solución de problemas / Felsökning / Поиск и устранение неисправностей / トラブルシューティング / 故障排除 / 疑難排解

High temperature readings Température trop élevée

Hohe Temperaturen Lecturas de temperatura elevada

Support

25

Troubleshooting

Fehlerbehebung / Dépannage / Solución de problemas / Felsökning / Поиск и устранение неисправностей / トラブルシューティング / 故障排除 / 疑難排解

Höga temperaturvärden

Support

26

For Assistance, Please Contact

Submit a ticket

Requester

Email

Type

Where are you from?

Product Category

Subject

Description of
Problem

B

A

I

U

Support : Fractal Design Support

https://support.fractal-design.com/support/home

New support ticket

Checl ticket status

Enter your search term here...

How can we help you today?

SEARCH

Unterstützung erhalten Sie hier: / Pour l’assistance technique, veuillez contacter / Para obtener ayuda, por favor contacte / För assistans, var god kontakta / Если необходима помощь, пожалуйста,
свяжитесь с нами / サポートが必要な場合は、お問い合わせください / 如需帮助，敬请联系 / 如需協助，敬請聯絡

New Tab

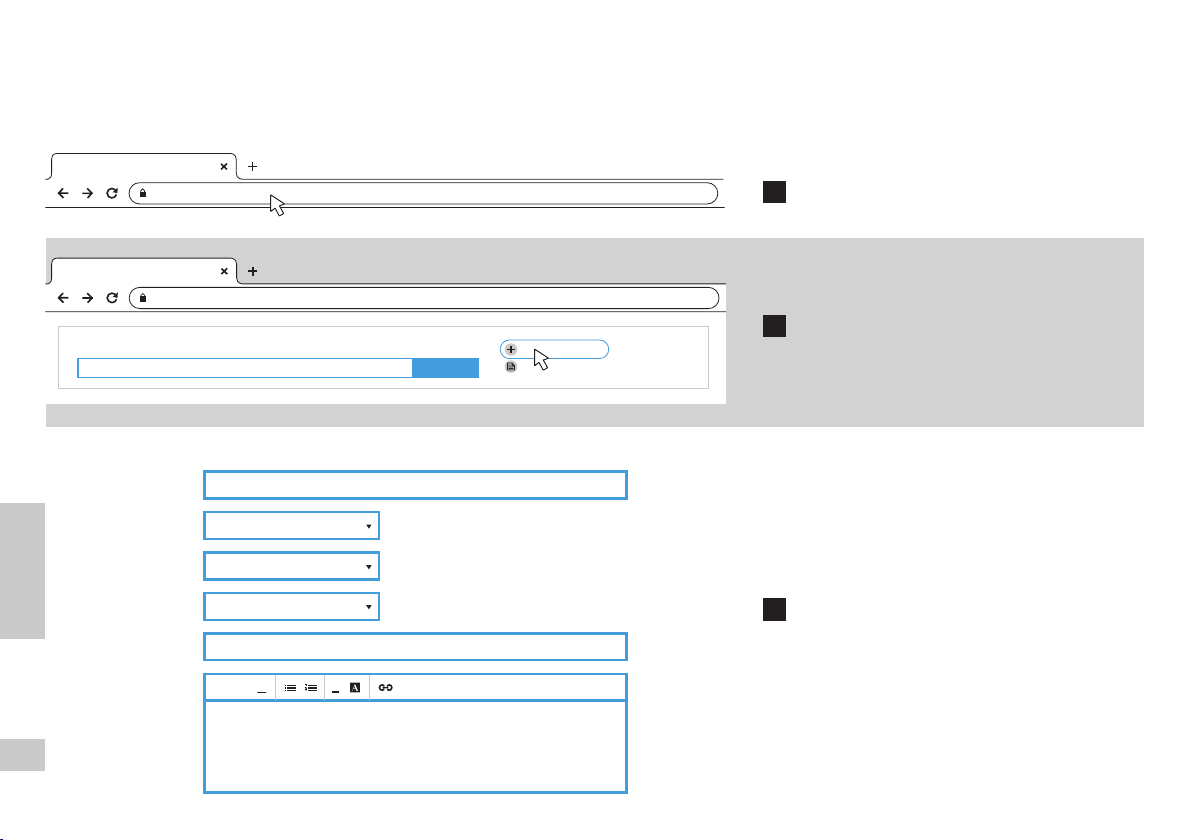

STEP 1: Go to “support.fractal-design.com”

1

STEP 2: Click on “New support ticket”

2

STEP 3: Fill in ticket request and submit

3

Support

support.fractal-design.com

27

Limited Warranty and Limitations of Liability

This product is guaranteed for sixty months (60) months from the date of delivery to end-user,
against defects in materials and/or workmanship. Within this limited warranty period, the product
will either be repaired or replaced at Fractal Design’s discretion. Warranty claims must be
returned to the agent who sold the product, shipping prepaid.

The warranty does not cover:

• Products which have been used for rental purposes, misused, handled carelessly or ap­plied in such a way that is not in accordance with its stated intended use.

• Products damaged from an Act of Nature including, but not limited to, lightning, 󰘰re, 󰘱ood
and earthquake.

• Products whose serial number have been tampered with or removed.

• Products which have not been installed in accordance to the user manual

• Products where the pump or the fans have been operated above or below the nominal
voltage

Fractal Design’s maximum liability is limited to the current market value of the product (depreci­ated value, excluding shipping, handling, and other fees). Fractal Design shall not be liable
for any other damage or loss, including but not limited to loss of pro󰘰t, revenue, or data, or
incidental or consequential damage, even if Fractal Design has been advised of the possibility
of such damages.

Garantie limitée et limites de responsabilité

Ce produit est garantis soixante mois (60) mois, à compter de la date de livraison à l’utilisateur
󰘰nal, contre les défauts de matériaux et/ou de fabrication. Dans cette période de garantie limi­tée, les produits seront soit réparés ou remplacés, au choix de Fractal Design. Les réclamations
de garantie doivent être faites auprès de l’agent qui a vendu le produit, frais prépayés.

La garantie ne couvre pas ce qui suit :

• Les produits qui ont été loués, utilisés incorrectement, utilisés avec négligence ou utilisés
d’une manière qui n’est pas en conformité avec l’usage prévu indiqué.

• Les produits qui ont été endommagés par des causes naturelles, y compris mais sans s’y
limiter, la foudre, les incendies, les inondations et les tremblements de terre.

• Produits dont le numéro de série a été altéré ou enlevé.

• Produits installés de manière non conforme au mode d’emploi

• Produits dont la pompe ou les ventilateurs ont fonctionné sous un voltage supérieur ou
inférieur au voltage nominal

Le plafond de responsabilité de Fractal Design se limite à la valeur de marché actuelle du
produit (valeur dépréciée, ne comprenant ni les frais d’expédition, ni ceux de manutention ni
d’autres frais). Fractal Design ne se portera responsable d’aucun autre dommage ou perte, y
compris mais pas seulement tout manque à gagner, toute perte de revenus ou de données, ou
des dommages accessoires ou indirects, même si Fractal Design a été prévenu de la possibilité
de ces dommages.

Eingeschränkte Garantie und Garantieeinschränkungen

Bei dieses Produkt gewähren wir dem Endanwender eine Garantie von fünf Jahren ab Liefer­datum, die sich auf Material- und Verarbeitungsfehler erstreckt. Innerhalb der eingeschränkten
Garantiezeit werden Produkte nach Fractal Designs Ermessen repariert oder ausgetauscht.
Garantieansprüche müssen beim jeweiligen Händler geltend gemacht werden; Versandkosten
übernimmt der Käufer.

Nicht von der Garantie abgedeckt werden:

• Produkte, die falsch oder fahrlässig behandelt, entgegen ihres bestimmungsgemäßen
Einsatzzweckes oder zum Verleih eingesetzt wurden.

• Produkte, die durch höhere Gewalt beschädigt wurden; dazu zählen unter anderem
Blitzschläge, Brände, Überschwemmungen und Erdbeben.

• Produkte, deren Seriennummer modi󰘰ziert oder enfernt wurde

• Von der Bedienungsableitung abweichend installierte Produkte.

• Produkte, mit Pumpen- oder Lüfterbetrieb mit Über- oder Unterschreitung der Nennspan­nung

Die Höchsthaftungssumme von Fractal Design ist auf den aktuellen Marktwert des Produk­tes begrenzt (Abschreibungswert, exklusive Versand-, Transport- und anderen Gebühren).
Fractal Design übernimmt keine Haftung für Schäden oder Verluste, insbesondere entgangene
Gewinne, Erträge oder Daten oder zufällige und Folgeschäden, auch nicht, wenn Fractal Design
auf die Möglichkeit solcher Schäden hingewiesen wurde.

Garantía limitada y limitación de responsabilidad

Este producto es garantizadas durante sesenta (60) meses a partir de la fecha de entrega
al usuario 󰘰nal contra defectos materiales y/o de mano de obra. Dentro de este período de
garantía limitada, los productos se repararán o reemplazarán, lo que Fractal Design estime más
oportuno. Las reclamaciones de garantía se deben devolver al agente que vendió el producto,
con portes pagados.

La garantía no cubre:

• Productos que hayan sido utilizados para alquiler, que se hayan utilizado indebidamente,
que se hayan manipulado sin cuidado o que se hayan aplicado de una forma que no
esté contemplada en el uso indicado.

• Productos dañados por la fuerza de la naturaleza como por ejemplo, sin limitación,
tormentas, incendios, inundaciones y terremotos.

• Productos cuyo número de serie haya sido alterado o eliminado.

• Productos que no se han instalado de acuerdo con las instrucciones proporcionadas en
el manual del usuario

• Productos en los que la bomba o los ventiladores funcionan por encima o por debajo de
la tensión nominal

La responsabilidad máxima de Fractal Design se limita al valor de mercado actual del producto
(valor depreciado, excluyendo los gastos de envío y de gestión, y otros gastos). Fractal Design
no será responsable de ningún daño o pérdida, incluyendo sin limitación la pérdida de bene󰘰­cios, ingresos o datos, así como daños incidentales o derivativos, aunque Fractal Design haya
sido advertido de la posibilidad de dichos daños.

Support

28

Begränsad garanti och ansvarsbegränsningar

Denna produkt från Fractal Design täcks av en sextio (60) månaders garanti från leveransen
till första slutanvändaren, mot defekter i material och/eller tillverkning. Under denna period
med begränsad garanti kommer produkterna att antingen repareras eller bytas enligt Fractal
Designs gott󰘰nnande. Garantianspråk måste returneras till ombudet som sålde produkten, med
försändelsen förskottsbetald.

Garantin täcker inte:

• Produkter som har använts för uthyrning, felanvänts, hanterats vårdslöst eller använts
på ett sådant sätt att det inte är i överensstämmelse med den angivna avsedda använ­dningen.

• Produkter som skadats genom naturfenomen inklusive, men inte begränsat till, åskväder,
brand, översvämning och jordbävning.

• Produkter vars serienummer har manipulerats eller tagits bort

• Produkter som inte installerats i enlighet med instruktionsmanualen

• Produkter där pumpen och/eller 󰘱äkten brukats vid spänningar över eller under den

• nominella inspänningen

Fractal Design maximala ansvar är begränsat till det aktuella marknadsvärdet av produkten
(nedskrivet värde, exklusive frakt, hantering och andra avgifter). Fractal Design är inte ansvarigt
för någon annan skada eller förlust, inklusive men inte begränsat till utebliven vinst eller intäkt,
förlorad data, eller följdskador, även om Fractal Design har informerats om risken för sådana
skador.

Ограниченная гарантия и ограничения ответственности

На этом продукте предоставляется гарантия отсутствия дефектов материалов и
производственного брака сроком шестьдесят (60) месяца со дня доставки конечному
пользователю. В течение этого срока ограниченной гарантии компания Fractal Design
по собственному усмотрению осуществляет ремонт или замену неисправных изделий.
Изделия по гарантийным рекламациям необходимо вернуть первоначальному продавцу с
предоплатой доставки.

Support

Изделия, на которые не распространяется действие гарантии:

• изделия, сдававшиеся в аренду, использовавшиеся с несоблюдением правил
эксплуатации, небрежно или не по прямому назначению;

• изделия, поврежденные вследствие действия непреодолимой силы, в том числе, не
исключая прочего, молнии, пожара, наводнения или землетрясения;

• Продукты с повреждёнными или удалёнными серийными номерами

• Продукты, которые не были установлены в соответствии с инструкциями

• Продукты, где были работающие насос или вентиляторы выше или ниже
номинальной напряжение

Максимальная ответственность Fractal Design ограничивается к текущей рыночной
стоимости продукта (остаточная стоимости, за исключением доставки, обработки, и
другие сборы). Fractal Design не несет ответственности за любой другой ущерб или
убытки, включая, но не ограничиваясь, потерю прибыли, доходов, или данных, или

29

случайный или косвенный ущерб, даже если Fractal Design была предупреждена о
возможности таких убытков.

製品が賃貸の目的のために使われた、誤用された、不注意に扱われた、または明記された用途以外
で利用された場合
製品が稲妻、火災、洪水、および地震を含むがこれらに限定されない天災により損傷した場合
シリアル番号を改ざんまたは除去された製品。
ユーザー マニュアルに従って取り付けられていない製品
ポンプまたはファンが定格より上または下で動作されている製品電圧

产品已用于出租用途，使用不当，处理不当或未按照其既定的预
产品因自然灾害损坏，包括但不限于 电、火灾、洪水和地震。
序列号已被篡改或删除的产品。
产品未按照使用说明书安装
产品的冷却泵或风扇在额定电压范围外工作

以租賃為目的產品、人為損壞或未按記載之用途應用及處理不當的產品。
因自然災害導致產品受損的情況，包括雷擊、火災、水災和地震等自然災害。
序號已修改或是移除的產品。
未依使用手冊安裝的產品
產品的幫浦或風扇以超過或低於正常電壓的情況操作

FD Sweden AB,
Datavägen 37B, S–436 32,
Askim, Sweden

Designed in Sweden
fractal-design.com

© Fractal Design, All rights reserved.
Fractal Design, the Fractal Design logotypes,
product names and other specic elements
are trademarks of Fractal Design, registered
in Sweden. Other product and company
names mentioned herein may be trademarks
of their respective companies. Contents and

specications as described or illustrated are

subject to change without notice.
