Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -1-
Red Cyclone
开发板 RCII-CY1C6/12
用户手册 Ver 2.2
http://www.FPGAdev.com Confidential and Proprietary
Page 2
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -2-
修订历史
版本 修订人 修订日期 修订内容
0.1
0.5
0.9
1.1
2.1
2.1
2.2
红色飓风 2004 年 10 月 15 日 初始版本
红色飓风 2004 年 10 月 17 日 建立基本框架，补充部分细节
红色飓风 2004 年 11 月 02 日 基本完善
红色飓风 2004 年 11 月 20 日 修订部分管脚
红色飓风 2005 年 03 月 17 日 重新改版，增加了 VGA，LCD,PS2 和 USB
红色飓风 2005 年 12 月 01 日 修改用户手册
红色飓风 2008 年 11 月 修改用户手册
http://www.FPGAdev.com Confidential and Proprietary
Page 3
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -3-
目录
RED CYCLONE........................................................................................................................................................... 1
主开发板（RCM）................................................................................................................. 错误！未定义书签。
用户手册 VER 2.2...............................................................................................................................................1
修订历史.................................................................................................................................................................2
内容介绍：本手册包括以下章节 ......................................................................................................................... 5
CHAPTER 1 主要器件及特性 ..................................................................................................................................6
主要元器件介绍................................................................................................................................................. 6
支持的功能扩展板............................................................................................................................................. 8
开发板示意图..................................................................................................................................................... 8
CHAPTER 2 开关、按键与数码管.........................................................................................................................9
拨码开关.............................................................................................................................................................9
按键开关.............................................................................................................................................................9
LEDS ................................................................................................................................................................. 10
CHAPTER 3 VGA 接口...........................................................................................................................................12
CRT显示器的工作原理：.................................................................................................................................13
VGA信号的时序关系：..................................................................................................................................... 14
CHAPTER 4 PS/2 鼠标键盘接口.........................................................................................................................16
键盘...................................................................................................................................................................17
鼠标...................................................................................................................................................................19
CHAPTER 5 RS-232 串口.....................................................................................................................................20
串行通信标准................................................................................................................................................... 21
接收机设计....................................................................................................................................................... 23
发送机设计....................................................................................................................................................... 23
CHAPTER 6 字符型液晶显示器...........................................................................................................................24
介绍...................................................................................................................................................................24
FPGA控制原理................................................................................................................................................... 26

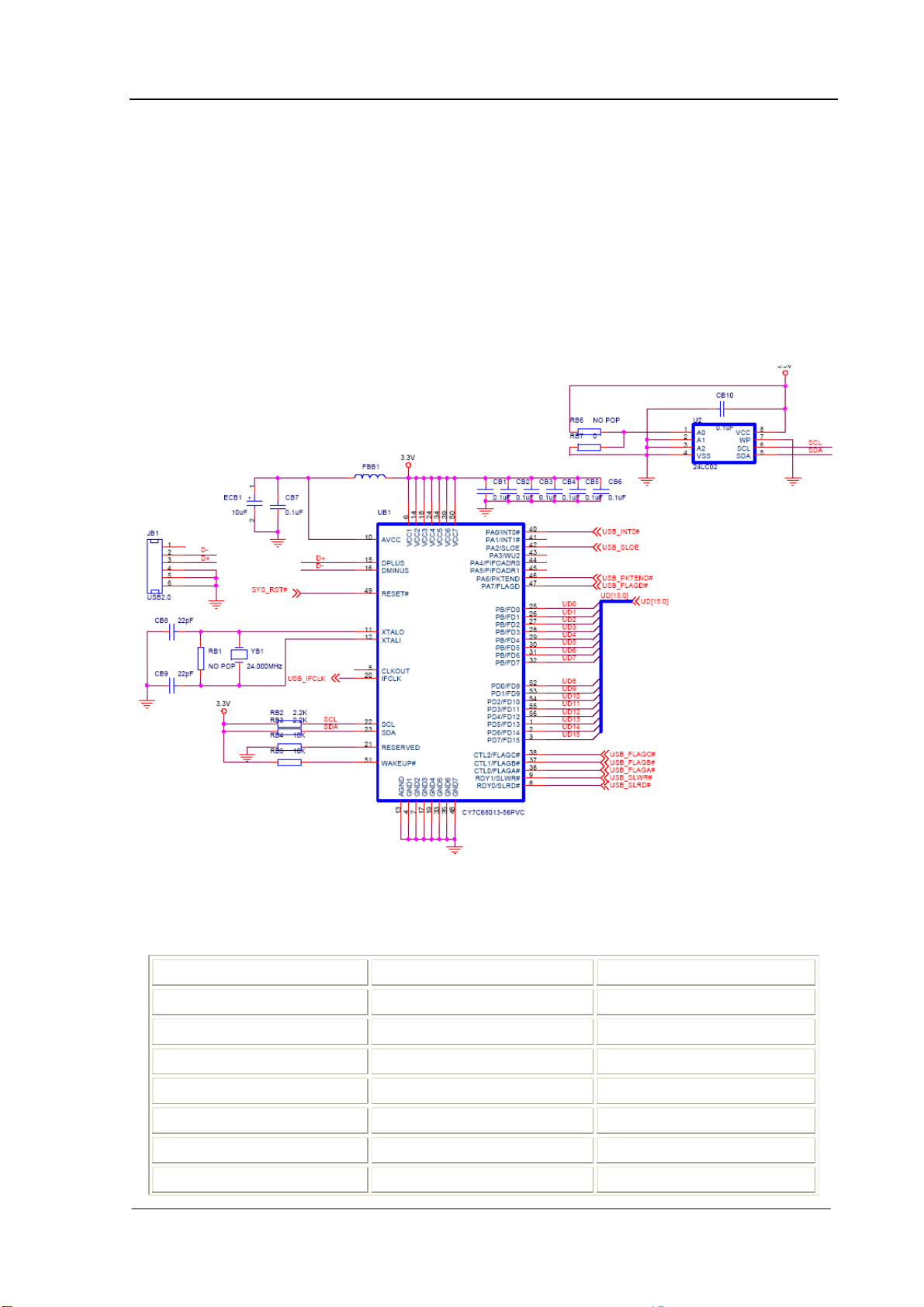

CHAPTER 7 USB接口及芯片.................................................................................................................................28

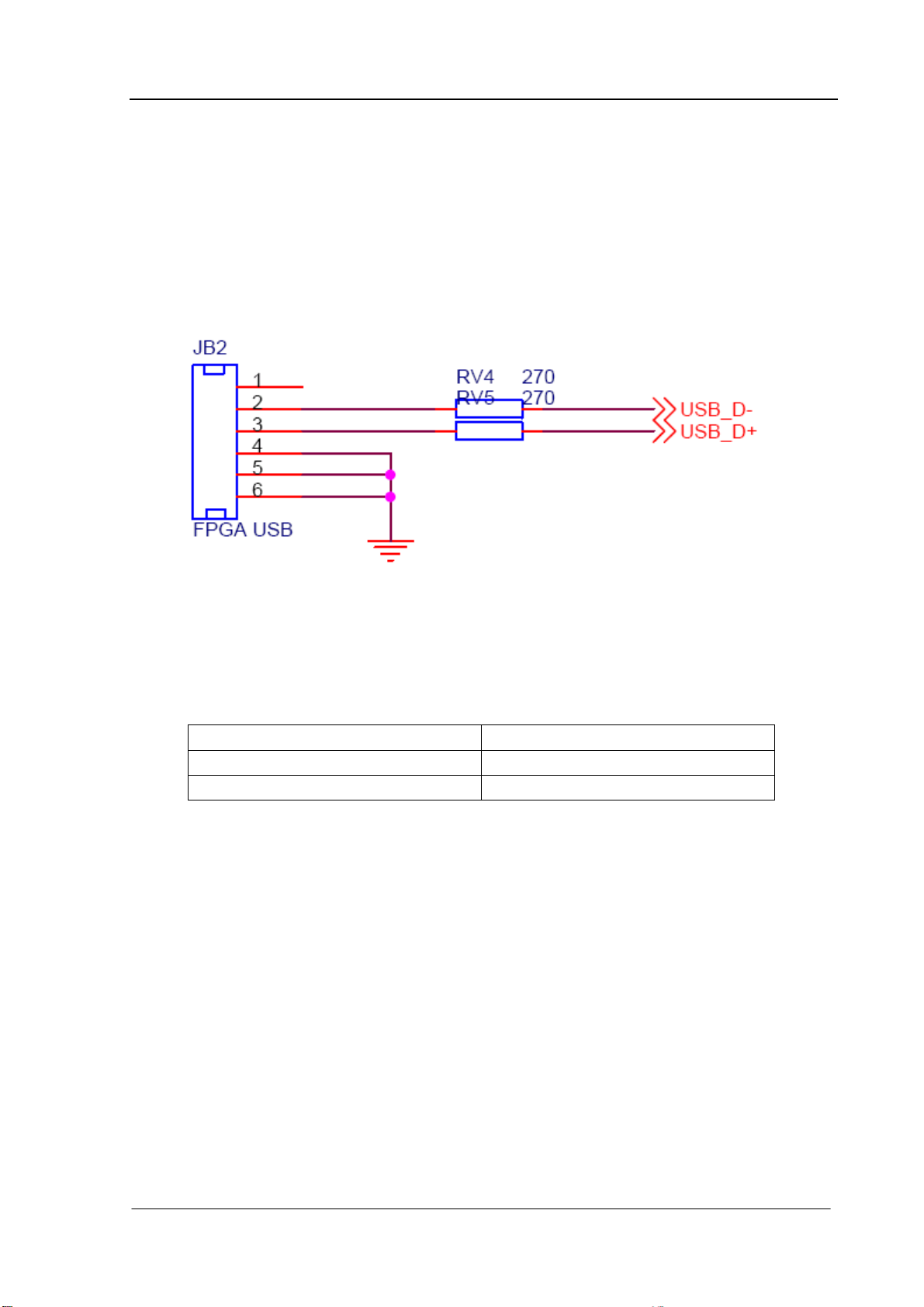

CHAPTER 8 用户自定义串行接口...................................................................................................................30
CHAPTER 9 高速异步SRAM...................................................................................................................................31
CHAPTER 10 高速同步SDRAM...............................................................................................................................33
CHAPTER 11 大容量，快速FLASH........................................................................................................................35
CHAPTER 12 扩展板接口.....................................................................................................................................37
扩展地址总线................................................................................................................................................... 37
扩展数据总线................................................................................................................................................... 38
扩展用户IO.......................................................................................................................................................39
说明...................................................................................................................................................................40
CHAPTER 13 JTAG 下载与调试接口...................................................................................................................41
JTAG接口........................................................................................................................................................... 41
AS接口...............................................................................................................................................................41
CHAPTER 14 电源分配.........................................................................................................................................42
CHAPTER 15 复位电路 ....................................................................................................................................44
http://www.FPGAdev.com Confidential and Proprietary
Page 4
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -4-
说明...................................................................................................................................................................44

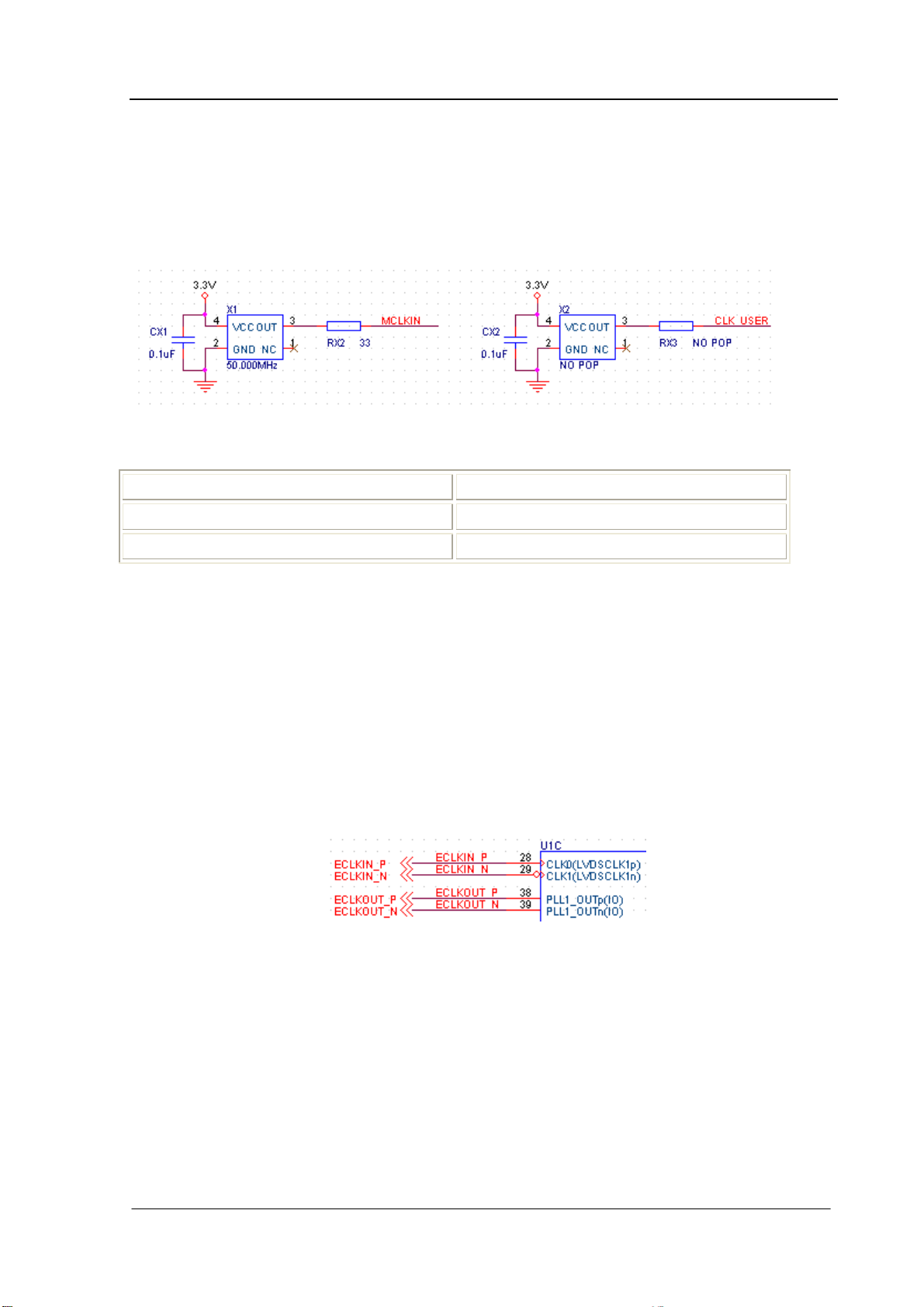

CHAPTER 16 时钟源.............................................................................................................................................45

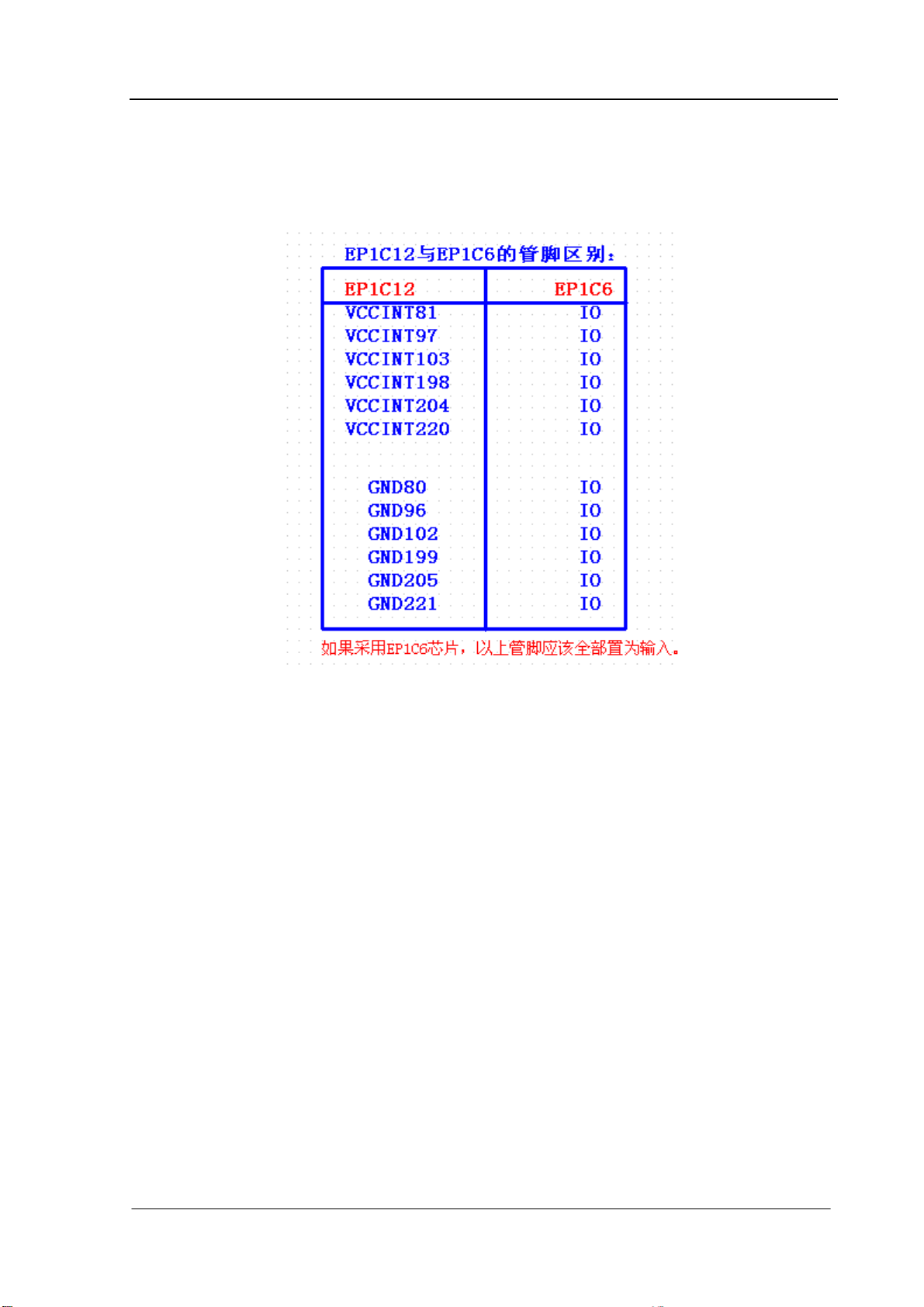

EP1C6 和EP1C12 的区别 .......................................................................................................................................47
附录A：原理图..................................................................................................................................................... 47
附录 B, 主要元件的相关材料...........................................................................................................................47
http://www.FPGAdev.com Confidential and Proprietary
Page 5
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -5-
内容介绍：本手册包括以下章节
• Chapter 1, “主要器件及特性”
• Chapter 2, “开关、按键与数码管”
• Chapter 3, “VGA 接口”
• Chapter 4, “PS/2 鼠标/键盘接口”
• Chapter 5, “RS-232 串口”
• Chapter 6，“字符型液晶显示器接口”
• Chapter 7，“USB2.0 接口与芯片”
Chapter 8，“用户自定义串行接口”
• Chapter 9，“高速异步SRAM”
• Chapter 10，“高速同步SDRAM”
• Chapter 11，“大容量快速FLASH”
• Chapter 12，“扩展板接口”
• Chapter 13, “JTAG 下载与调试接口”
• Chapter 14, “电源分配”
• Chapter 15, “复位电路”
• Chapter 16， “时钟源”
•“EP1C6 和EP1C12 的区别”
• 附录 A, “电路板原理图”
• 附录 B, “主要元件的相关材料”
http://www.FPGAdev.com Confidential and Proprietary
Page 6
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -6-
Chapter 1 主要器件及特性
本手册中描述了 Red Cyclone 系列开发板的设计原理和使用方法，作为开发板的配
套材料。
这套开发板主要是面向 FPGA 的初、中级者，或者对 FPGA 开发感兴趣的爱好者。
所以，设计本着简单实用，扩展性好的原则，特别适合个人用户。也可以作为产品开发
的原型验证板或者 IC 前端设计验证板。我们也希望大家在这套板上开发出有创意的产
品。
同时，这套开发板也提供了一个 SOPC（System On Programming Chip）平台，
可以实现嵌入式的软 CPU，如 NIOSII ，Open RISC 等，为嵌入式电子产品设计提供
了又一种选择。
主要元器件介绍
●30 万门（或 15 万门）Altera Cyclone 系列 FPGA
采用 PQFP240 表贴封装（EP1C12Q240C8 或者 EP1C6Q240C8）。
芯片特性 EP1C6Q240C8 EP1C12Q240C8
LEs 5,980 12,060
M4K RAM BLOCK(128×36BIT) 20 52
TOTAL RAM BITs 92,160 239,616
PLLs 2 2
Maximum User I/Os pins 185 173
注：EP1C6Q240C8 的 12 个用户 IO 在 EP1C12Q240C8 中被作为电源和地管脚。
●支持 EPCS4 和 EPCS1
其中 EPCS1 可以配置 EP1C6,EPCS4 可以配置 EP1C12。
●512K Byte 高速，异步 SRAM
一片 256K×16Bit 的 SRAM，独立的字节使能信号
●4MB（128M bit） 高速 SDARM
http://www.FPGAdev.com Confidential and Proprietary
Page 7
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -7-
一片 4M×32Bit SDRAM ，最高 166MHz 读写速度；
●4MB（32M bit） 快速 FLASH
一片 4M×8Bit 或者 12M×16Bit Flash 读写速度为 90ns；
灵活的页面方式，可以用来存储 FPGA 配置文件或者操作系统镜像文件；
●9 针 RS－232 串口
实现与计算机的数据通讯；
辅助调试，结果输出；
●8 色的 VGA 接口
直接 VGA 显示器对接，实现 8 种演示的显示；
用于验证 VGA 时序；
●PS/2 鼠标，键盘接口
标准的鼠标、键盘接口，支持 3.3V 和 5V 设备，可以用来验证 PS/2 的接口协议，
实现一个 IO 设备扩展；
●USB2.0 高速数据接口
采用了应用广泛，性能稳定的 Cypress 公司 CY68013 芯片实现了 USB 接口的扩展，
能够与计算机之间实现高速的数据传递；
●用户自定义串行接口
直接扩展 FPGA 的 IO 到 USB 接口，用于评估 FPGA 上实现 USB PHY 的性能或用
户自定义的串行标准；
●功能扩展接口
通过相应的扩展板，可以实现 Video，Audio 和 Wireless 等应用。用户也可以开发
自己定义的接口板。
http://www.FPGAdev.com Confidential and Proprietary
Page 8
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -8-
支持的功能扩展板
●音视频接口板（RCE-AV）
包括一个 Video Decoder（SAA7113），Video Encoder（SAA7123），音频的 Codec
TL320AIC23 来完成音视频的输入和输出。
●网络接口扩展板（RCE-NET）
通过扩展总线实现一个 10M/100M 的 PHY/MAC，实现以太网络通信实验；也可以
单独评估 MAC 的性能。
开发板示意图
图
1-1
开发板元件示意图
http://www.FPGAdev.com Confidential and Proprietary
Page 9
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -9-
Chapter 2 开关、按键与数码管
用于辅助调试，直观显示运行结果。由于芯片管脚和电路板面积限制，每种器件数
目都不多，主要是起到示例作用。如果需要更多的单元，请参考基础试验板的用户手册。
拨码开关
开发板上有 2 位拨码开关, 如图 3-1.
图 3.1 拨码开关原理图
开关位于开发板的左下部。 拨码开关名称为 SW1-SW2. 上面的是 SW2，下面的是 SW1。
如表 3-1 所示连接到 FPGA 相应有户自定义管脚.
Table 3-1: 拨码开关管脚映射
Switch
FPGA PIN Pin 13 Pin 14
当拨码当开关拨到 ON（开）时，SW 信号为低电平. 4.7KΩ 用来做上拉。
SW1（下） SW2（上）
按键开关
开发板包括 2 位按键开关，位于拨码开关右侧，左边位 PD1，右边为 PD2 如图 3-2
所示.开关保持不用时保持高电平，当按下再抬起产生一个下降沿或上升沿,管脚映射图
见 表 3-2 所示.
http://www.FPGAdev.com Confidential and Proprietary
Page 10
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -10-
图 3-2:按键开关电路原理图
表 3-2:按键开关管脚映射图
Push Button PD1（左） PD2（右）
FPGA Pin 15 16
LEDs
开发板包括4个LED数码管 在拨码开关的上侧。电路原理图见 图 3-3. LED 从左
到右依次为 LEDG0—LEDG3. 表 3-3 为 LEDs 的管脚映射
图 3-3: LEDs 电路原理图
http://www.FPGAdev.com Confidential and Proprietary
Page 11
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -11-
表 3-3: LEDs 管脚映射
器件 信号名称 FPGA 对应管脚号
D0
D1 LEDG1 Pin 8
D2 LEDG2 Pin 11
D3
LEDG0（左）
LEDG3（右）
Pin 7
Pin 12
需要输入高电平才能点亮 LED。
http://www.FPGAdev.com Confidential and Proprietary
Page 12
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -12-
Chapter 3 VGA 接口
开发板包括 VGA 显示功能与接口，电路原理图见 图 4-1 所示。可以用普通的 VGA
电缆连接到电脑的液晶或电子管显示器上
图 4-1: VGA 电路原理图与接口定义
控制信号有: Red (R), Green (G), Blue (B), Horizontal Sync (水平扫描 HS), and
Vertical Sync (垂直扫描 VS), 表 4-1 为 VGA 信号连接 FPGA 的管脚映射图
表 4-1: VGA 信号连接 FPGA 的管脚映射图
Signal FPGA Pin
Red (R) 160
Green (G) 159
Blue (B) 158
Horizontal Sync (HS) 156
Vertical Sync (VS) 141
每一个色线都有 3 位的色彩 分别为 红, 绿,蓝。串接 270 的电阻使色彩信号线阻抗
匹配，可以正常的显示出预想的颜色。HS and VS 信号是 TTL 电平.R, G, B 信号不同
的组合可以显示出 8 种颜色，如表 4-2 所示.
http://www.FPGAdev.com Confidential and Proprietary
Page 13
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -13-
表 4-2:
3-Bit Display Color Codes
CRT显示器的工作原理：
在显示器内部，电流流过线圈产生磁场，控制电子束流过显示器表面，水平方向是
从左向右流，垂直方向是从上向下流。如下图 4-2，水平方向为例所示，只有当电子沿
正方向流的时候（即从左向右，从上向下）显示器工作，而当电子返回显示器的左面或
上面的时候显示器不工作。虽然 LCD 显示器与 CRT 显示器的工作原理不一样，但是时
序图是一样的。
http://www.FPGAdev.com Confidential and Proprietary
Page 14
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -14-
图 4-2: 水平
扫描信号时序
VGA信号的时序关系：
显示器要正常工作就要求有 VGA 端口输出的控制信号满足一定的时序关系。例如
使用的显示器采用 800*600 分辨率，其时序如下：
图 4-3: 800X600 水平扫描与垂直扫描信号时序
水平方向
显示图象
Horizontal Sync
B C D E
--------------------A------------------------
A B C D E
Pix 1056 128 85 806 37
Time/(us) 26.4 3.2 2.2 20.0 1
Fh= 37.88kHz
http://www.FPGAdev.com Confidential and Proprietary
Page 15
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -15-
垂直方向
显示图象
Vertical Sync
P Q R S
----------------------O----------------------
O P Q R S
Lin 628 21 4 604 -1
Time/(ms) 16.579 0.026 0.607 15.84 0.106
Fv= 60.32Hz
http://www.FPGAdev.com Confidential and Proprietary
Page 16
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -16-
Chapter 4 PS/2 鼠标键盘接口
开发板的鼠标/键盘接口采用标准的 6-针 mini-DIN 接口, 电路原理图见图 5-1，接
口信号定义图见图 5-2，只有 1 管脚与 5 管脚连接到 FPGA 的用户自定义管脚上。如表
5-1 为键盘鼠标信号线与 FPGA 的的管脚映射图

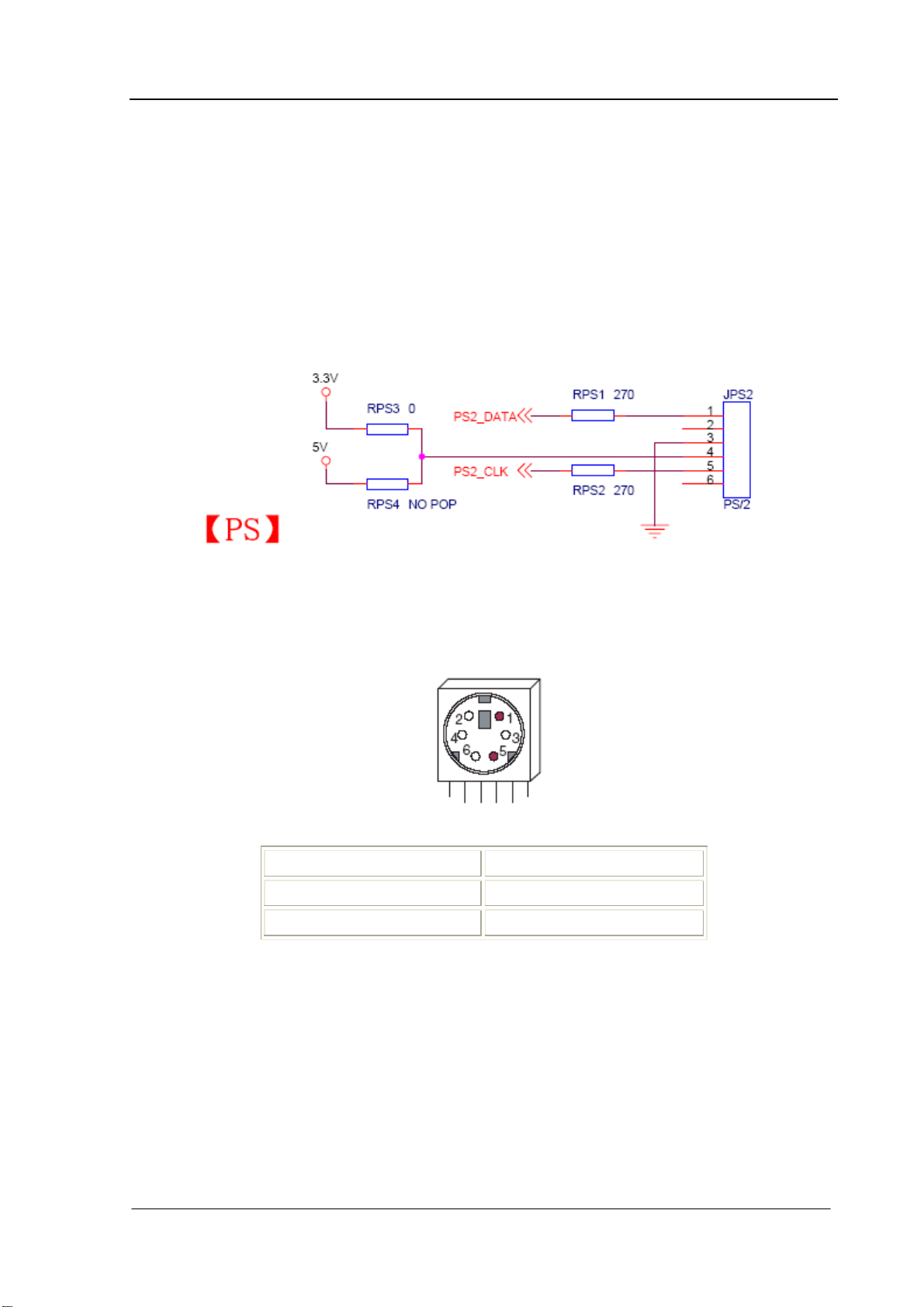

图 5-1: PS/2 电路原理图
现在一般用 3.3V 的键盘鼠标，也有一些 5V 的鼠标键盘已经不常见了。
图 5-2: PS/2 DIN 物理接口
表 5-1: PS/2 键盘鼠标信号线与 FPGA 的的管脚映射图
信号名称 FPGA PIN
PS2_CLK 240
PS2_DATA 1
PC 的鼠标键盘都使用 2 个信号线与逐句进行通信, 开发板也是这样. PS/2 总线包括
时钟和数据线，数据线都使用 11-bit 的串行信号包括：起始位、8 个数据位、奇偶校
验位、结束位. 但是键盘和鼠标所发送的数据包是不一样的. 时序图见 表 5-2 and 图
5-3. 只有当有数据传输时总线上才有信号, 其他情况总线锁在高电平上. 如图 5-3 所
示, 当时钟电平为高时设备向总线写入数据,当时钟线为低电平时主机接收信号。

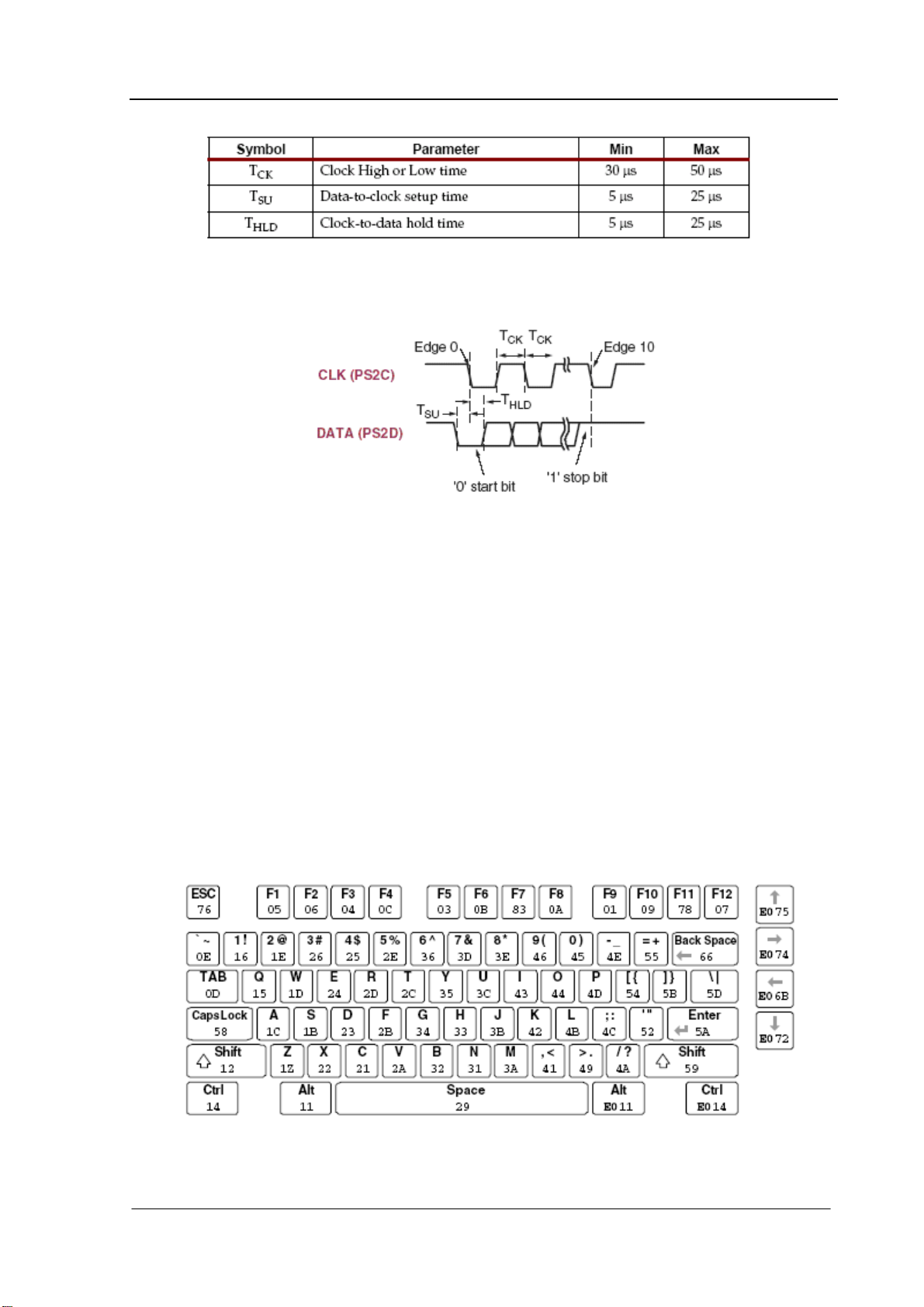

表 5-2:
http://www.FPGAdev.com Confidential and Proprietary
PS/2 总线时序
Page 17
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -17-
图 5-3:
PS/2 总线时序波形
键盘
键盘的处理器花费很多的时间来扫描或监视按键矩阵。如果它发现有键被按下释放
或按住键盘将发送扫描码的信息包到计算机，扫描码有两种不同的类型：“通码”和“断
码”。当一个键被按下或按住就发送“通码”，当一个键被释放就发送“断码”。每个
按键被分配了唯一的“通码”和“断码”，这样，主机通过查找唯一的扫描码就可以测
定是哪个按键。每个键一整套的通断码组成了扫描码集。下图包含了键盘上面大部分按
键的扫描码：
图 5-4 ps/2 键盘扫描码
当按键被释放以后，键盘回在扫描码前面加上一个“F0”作为按键松开信号，同时
http://www.FPGAdev.com Confidential and Proprietary
Page 18
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -18-
有的按键是 extended 按键，要在他们的扫描码前面加上一个“E0”作为开头，这样这
种按键松起以后将在扫描码前面附加上“E0F0”。
下面我们来了解信号是如何从键盘输入通过 PS/2 端口的数据线输入的。首先键盘
要检测数据线和时钟线是否都为高，只有它们都处在高的状态才可以写数据。从键盘发
送到主机的数据在时钟信号的下降沿（当时钟从高变到低）的时候被读取。
键盘主要使用一种每贞包含 11 位的串行协议：第一位是起始位，始终为“0”；接
下来是八位数据位，排列顺序是由低到高；再后面是奇偶校验位；最后是结束位，始终
为“1”。

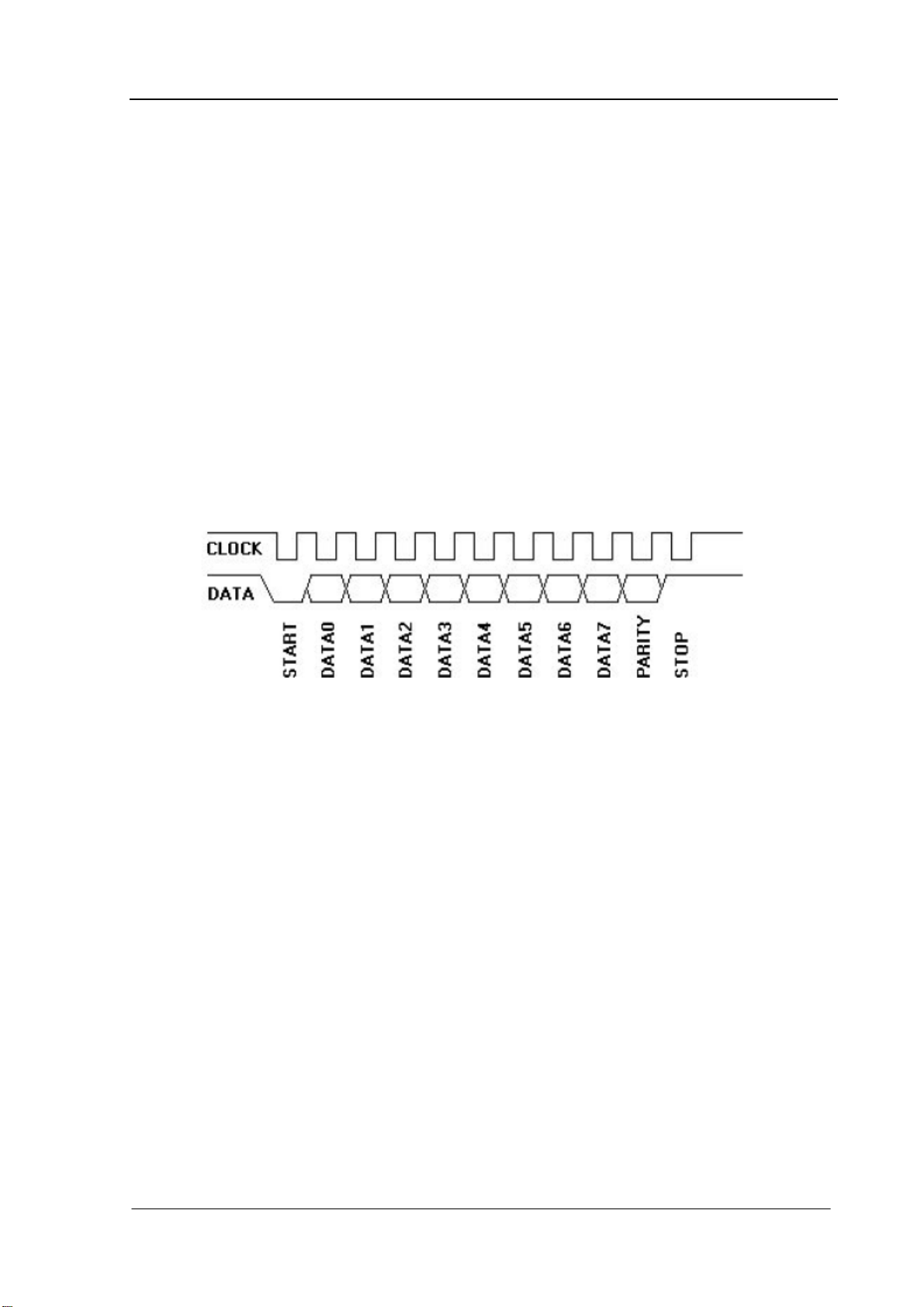

图 5-5 ps/2 接口时序图
读数据的具体过程为：
1) 等待 Clock = high
2) 延时 50 微秒
3) Clocks 仍旧为 high?
No—到第1 步
4) Data 是否为 high ？
No—放弃 (并且从主机读取字节)
5) 延迟 20 毫秒 (=40 微秒 to the time Clock is pulled low in sending the
start bit.)
6) 输出起始位 (0) \ 在发送所有这些位的每一位后
7) 输出 8 个数据位 > 测试时钟确认主机是否把它拉低了
8) 输出校验位 / 这说明主机要放弃这次传送
9) 输出停止位 (1)
10) 延迟30 毫秒 (=50 微秒 from the time Clock is released in sending the
stop bit)
按如下的过程发送单个位
1) 设置/复位数据
2) 延迟20 微秒
http://www.FPGAdev.com Confidential and Proprietary
Page 19
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -19-
3) 把时钟拉低
4) 延迟40 微秒
5) 释放时钟
6) 延迟20 微秒

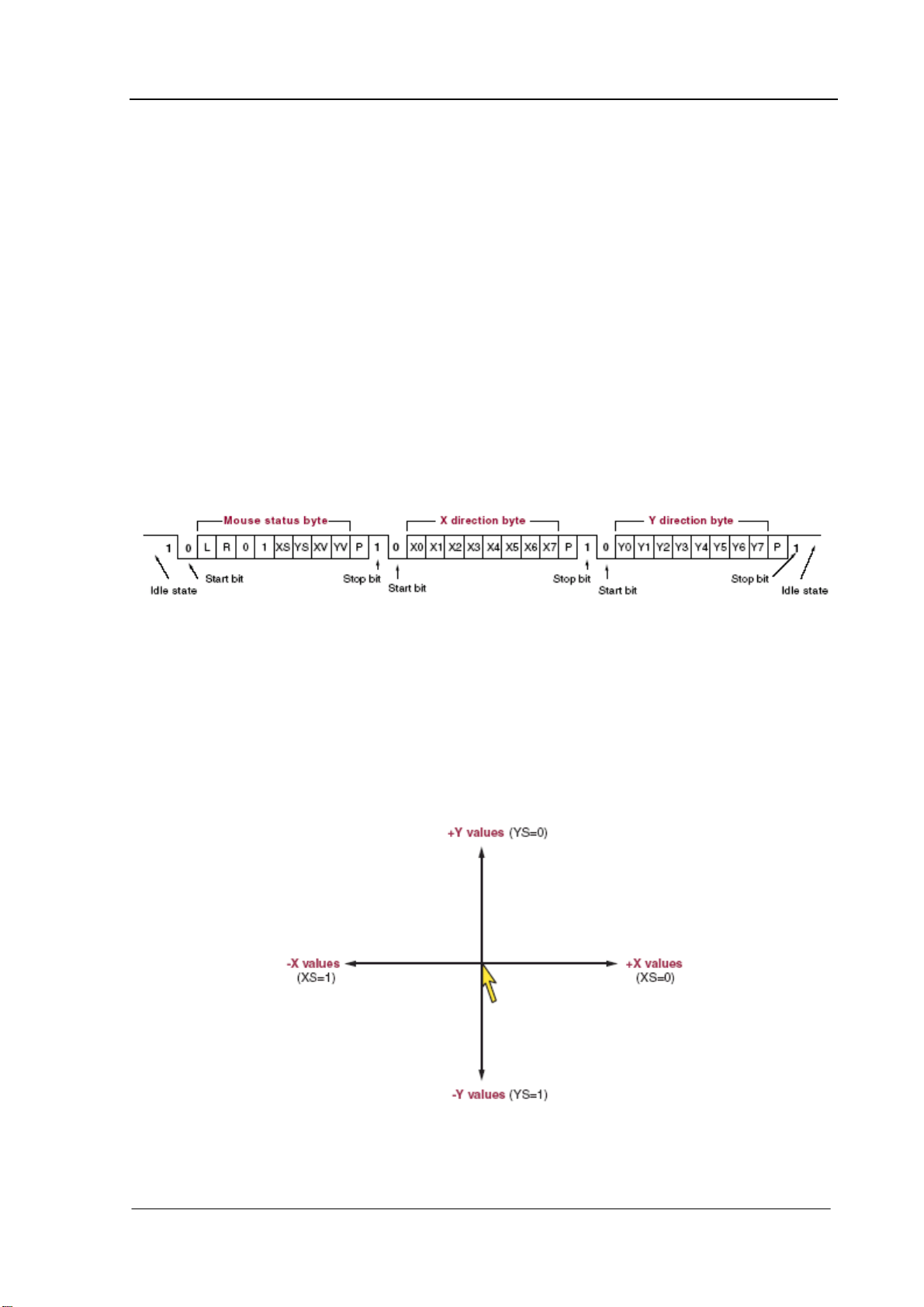

鼠标
当鼠标产生位移时，每次向主机发送 3 个 11-bit 的数据位. 以起始位 0 开始, 8 个数据
位(LSB first), 奇偶校验位, 终止位 1。总共发送 33-bit,第 0, 11, 22 是‘0’ 为起
始位；第 10,21,32 位是‘1’为停止位，见图 5-6。和键盘时序一样在时钟下降沿时读
入数据, 时钟周期 20 -- 30 kHz.
图 5-6: PS/2 Mouse Transaction
如图 5-7 所示,当鼠标向右移产生一个正值数据,反之产生一个负值数据.Y 轴的变化同
理. 状态数据包中的 XS 与 YS 标志着移动方向的正负用‘1’表示负值.状态数据中的 XV
与 YV 表示当 X 轴或 Y 轴超过最大值时数据溢出，‘1’表示数据溢出。当鼠标连续移动
时每隔 50ms 发送一次 33bit 的数据
图 5-7:鼠标用相对坐标变换定位
状态数据中的 L 和 R 鼠标的左、右键按下. ‘1’表示右键按下。
http://www.FPGAdev.com Confidential and Proprietary
Page 20
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -20-
Chapter 5 RS-232 串口
开发板包括两个 RS-232 接口，可以同时分别发送或接收数据。使用标准 DB9 接口管
脚定义见 图 6-1。接口电器图见 图 6-2。可以直接用串口电缆与个人电脑或终端相连。
从口采用标准 2.54mm3-pin 插口。

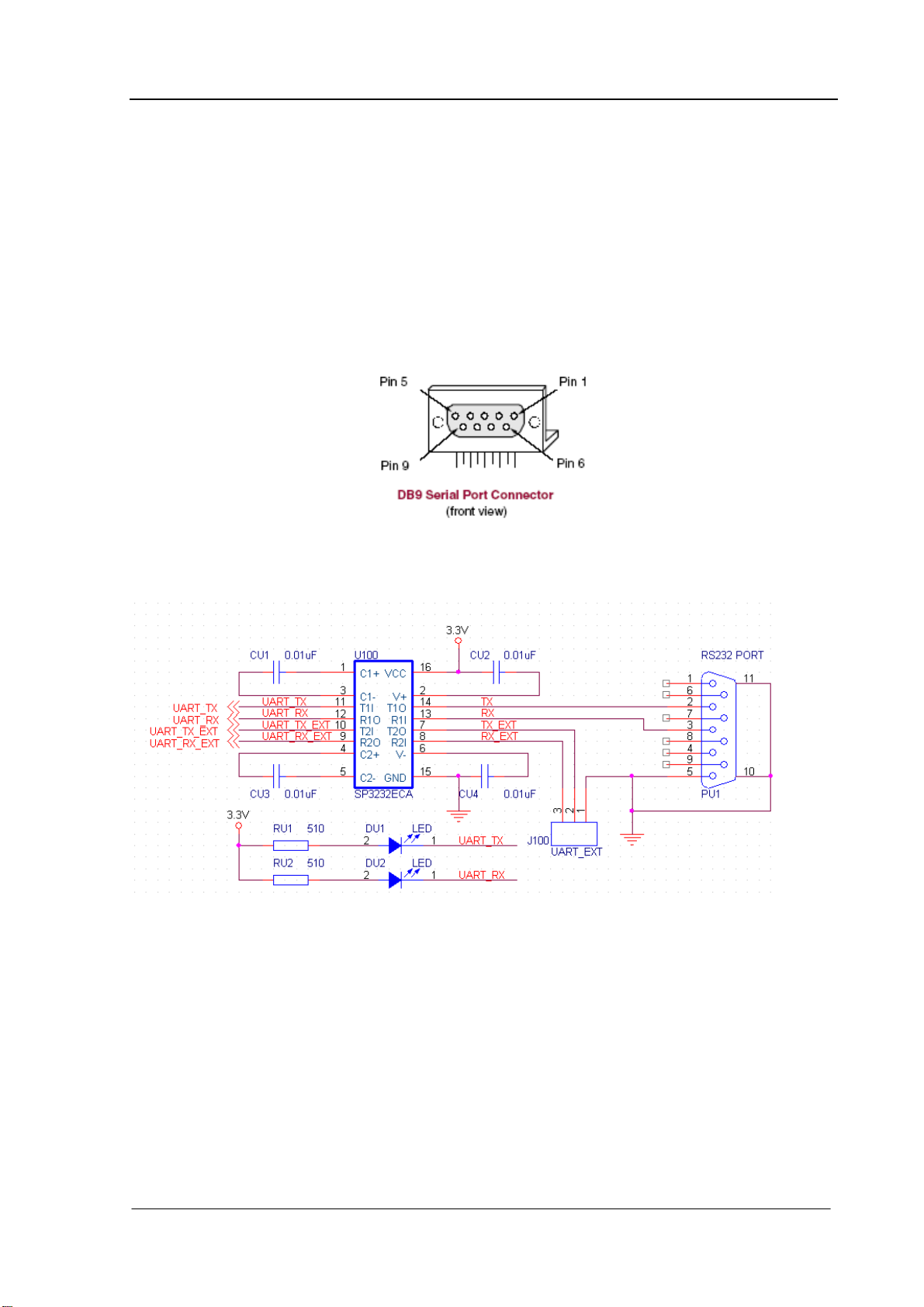

图 6-1 DB9 接口电气图
图 6-2 DB9 接口电路原理图
图 6-2 表示了 RS-232 接口与 FPGA 之间的连接关系, 它们之间包括了一个 SP3232
电压转换芯片,SP3232 如图 6-2 所示，把串口发送或接收的数据转换成 TTL 电平。串接
在 RXD 信号线的电阻用来防止意外的逻辑混乱.
FPGA 的管脚影射见 表 6-1
http://www.FPGAdev.com Confidential and Proprietary
Page 21
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -21-
Table 6-1:FPGA 与串口芯片连接的管脚影射
器件 信号名称 FPGA 对应管脚号
U100-11 UART_TX Pin 236
U100-12 UART_RX Pin 237
U100-10 UART_TX_EXT Pin 238
U100-9 UART_RX_EXT Pin 239
当传送数据时，相应的 LED 会闪亮，表示正在发送或接收数据。
串行通信标准
所谓“串行通信”是指外设和计算机间使用一根数据信号线(另外需要地线,可能还
需要控制线),数据在一根数据信号线上一位一位地进行传输，每一位数据都占据一个固
定的时间长度。如下图 6-3 所示。

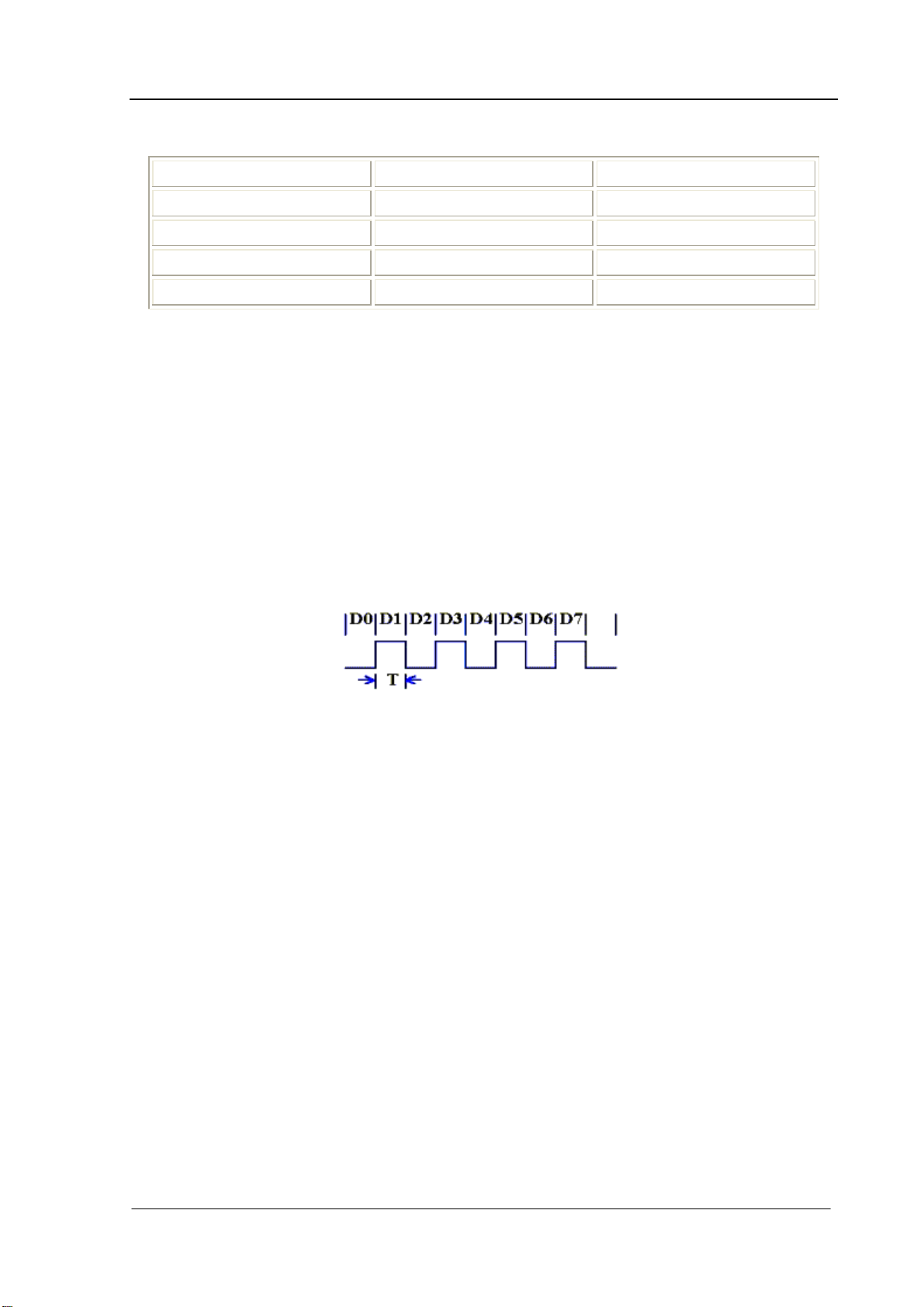

图 6-3 串行数据桢格式
这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，当然，其传输速度
比并行传输慢。
由于 CPU（FPGA 就相当是一个 CPU）与接口之间按并行方式传输，接口与外设之间按串
行方式传输，因此，在串行接口中，必须要有“接收移位寄存器”（串→并）和“发送
移位寄存器”（并→串）。典型的串行通信接口的结构如下图 6-4 所示。
http://www.FPGAdev.com Confidential and Proprietary
Page 22
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -22-

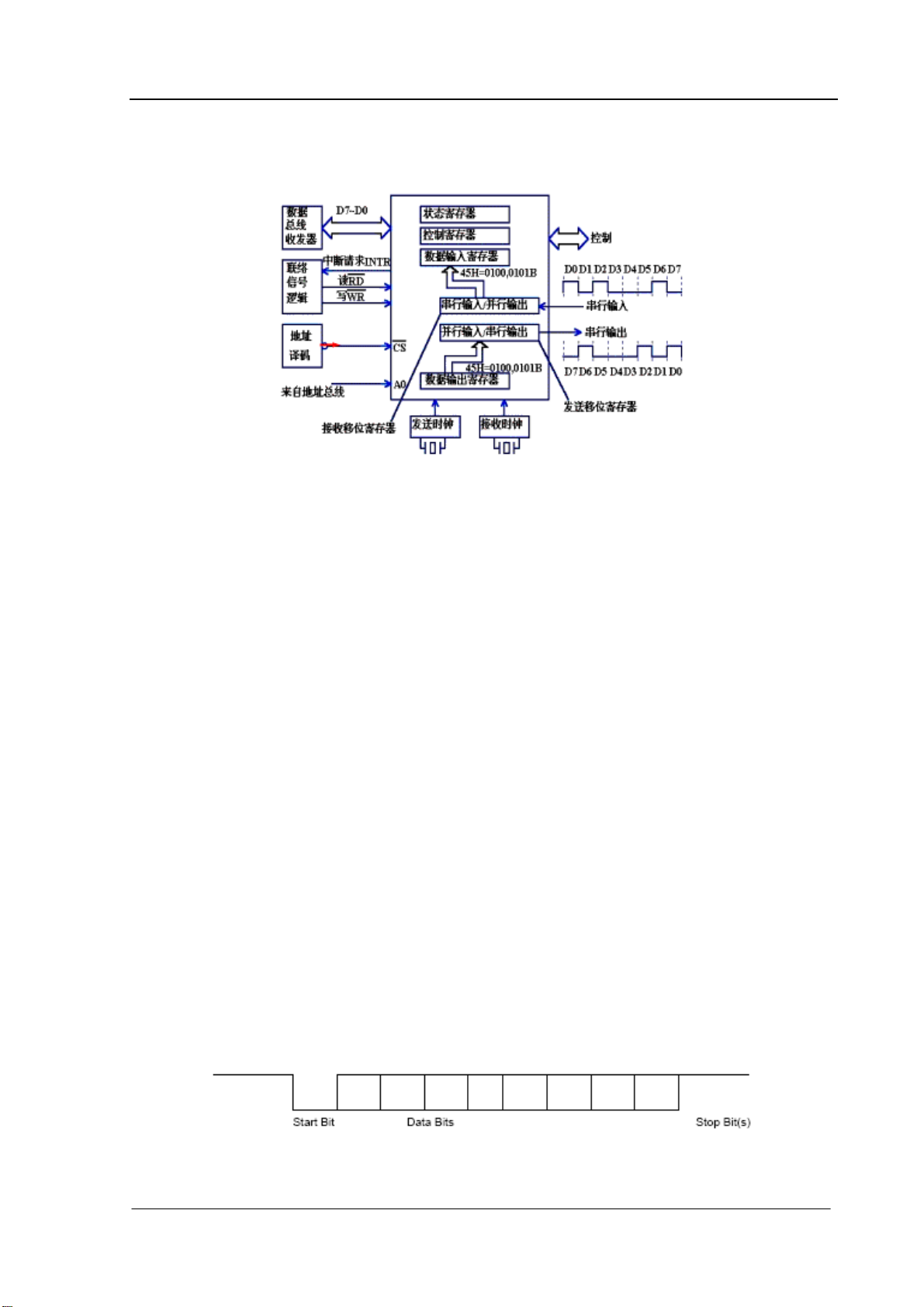

图 6-4 串行设备结构图
在数据输入过程中，数据1位1位地从外设进入接口的“接收移位寄存器”，当“接
收移位寄存器”中已接收完 1 个字符的各位后，数据就从“接收移位寄存器”进入“数
据输入寄存器”。CPU 从“数据输入寄存器”中读取接收到的字符。（并行读取，即 D7~D0
同时被读至累加器中）。“接收移位寄存器”的移位速度由“接收时钟”确定。
在数据输出过程中，CPU 把要输出的字符（并行地）送入“数据输出寄存器”，“数
据输出寄存器”的内容传输到“发送移位寄存器”，然后由“发送移位寄存器”移位，
把数据1位1位地送到外设。“发送移位寄存器”的移位速度由“发送时钟”确定。
接口中的“控制寄存器”用来容纳 CPU 送给此接口的各种控制信息，这些控制信息决定
接口的工作方式。
能够完成上述“串<- ->并”转换功能的电路，通常称为“通用异步收发器”（UART：
Universal Asynchronous Receiver and Transmitter）。包括：双缓存发送数据寄存
器，并行转串行装置，双缓存输入数据寄存器，串行转并行装置。
RS232 通讯协议基本结构
起始位低，停止位高
波特率 300~115200 bit/s，8bi 数据位，一位或两位停止位，奇校验、偶校验或无校验
http://www.FPGAdev.com Confidential and Proprietary
Page 23
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -23-
位。
接收机设计
可以用 16 倍时钟确定起始位、停止位。具体方法是设计两个输入数据寄存器，rxd1、
rxd2：“ rxd1〈=rxd；rxd2〈=rxd1；”当 16 倍时钟检测到 rxd1==0 并且 rxd2==1 时可
以确定下降沿发生（检测到起始位）。当然为了确保接收数据的正确性可以用 16 倍时
钟对数据位进行采样
发送机设计
同理需要设计两个输出寄存器，wrn1，wrn2。当十六倍时钟检测 wrn 1==0 并且 wrn
2==1 时可以确定下降沿发生（起始位开始）。wrn 可以由信号来控制，这样按下复位
信号上才有数据发送出来
http://www.FPGAdev.com Confidential and Proprietary
Page 24
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -24-
Chapter 6 字符型液晶显示器
介绍
开发板上包括一个 16X2 字符型液晶显示器，可以显示两行每行可以显示 16 个字。

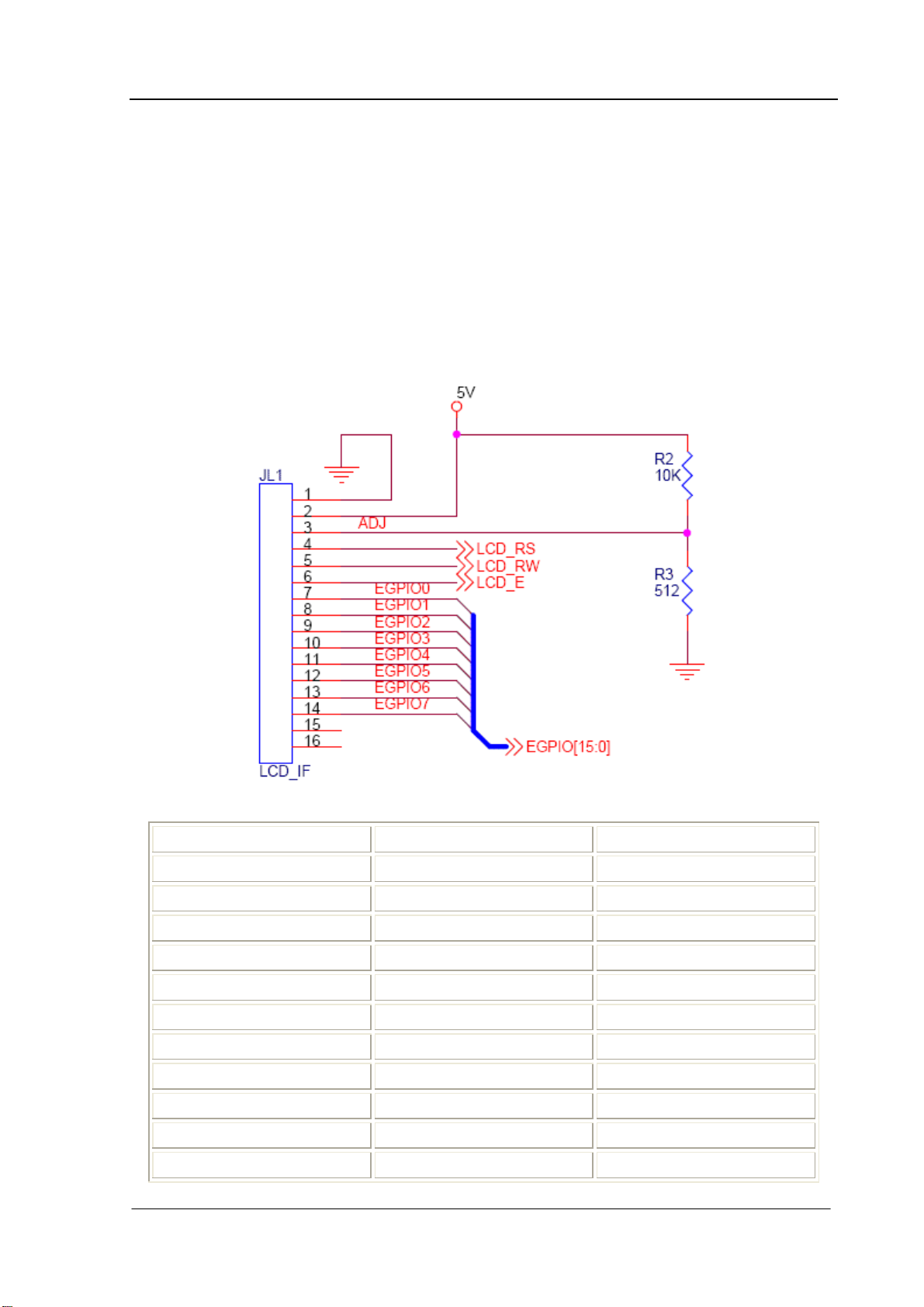

电路原理图见 图 8-1，与 FPGA 的管脚映射见表 8-1。
图
8-1
字符型液晶显示器电路原理图
表
8-1 FPGA
器件 信号名称 FPGA 对应管脚号
J1-4 LCD_RS Pin 2
J1-5 LCD_RW Pin 3
J1-6 LCD_E Pin 4
J1-7 LCD_D0 Pin 17
J1-8 LCD_D1 Pin 18
J1-9 LCD_D2 Pin 19
J1-10 LCD_D3 Pin 20
J1-11 LCD_D4 Pin 21
J1-12 LCD_D5 Pin 23
J1-13 LCD_D6 Pin 41
J1-14 LCD_D7 Pin 42
管脚映射
http://www.FPGAdev.com Confidential and Proprietary
Page 25
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -25-
第 1 脚：VSS 为地电源
第 2 脚：VDD 接 5V 正电源
第 3 脚：V0 为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最
高，对比度过高时会产生“鬼影”，使用时可以通过一个 10K 的电位器调整对比度
第 4 脚：RS 为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第 5 脚：RW 为读写信号线，高电平时进行读操作，低电平时进行写操作。当 RS 和 RW
共同为低电平时可以写入指令或者显示地址，当 RS 为低电平 RW 为高电平时可以读忙信
号，当 RS 为高电平 RW 为低电平时可以写入数据。
第 6 脚：E 端为使能端，当 E 端由高电平跳变成低电平时，液晶模块执行命令。
第 7～14 脚：D0～D7 为 8 位双向数据线。
1602 液晶模块内部的字符发生存储器（CGROM)已经存储了 160 个不同的点阵字符图
形，如表 1 所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文
假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是
0100_0001B（41H），显示时模块把地址 41H 中的点阵字符图形显示出来，我们就能看
到字母“A”
http://www.FPGAdev.com Confidential and Proprietary
Page 26
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -26-

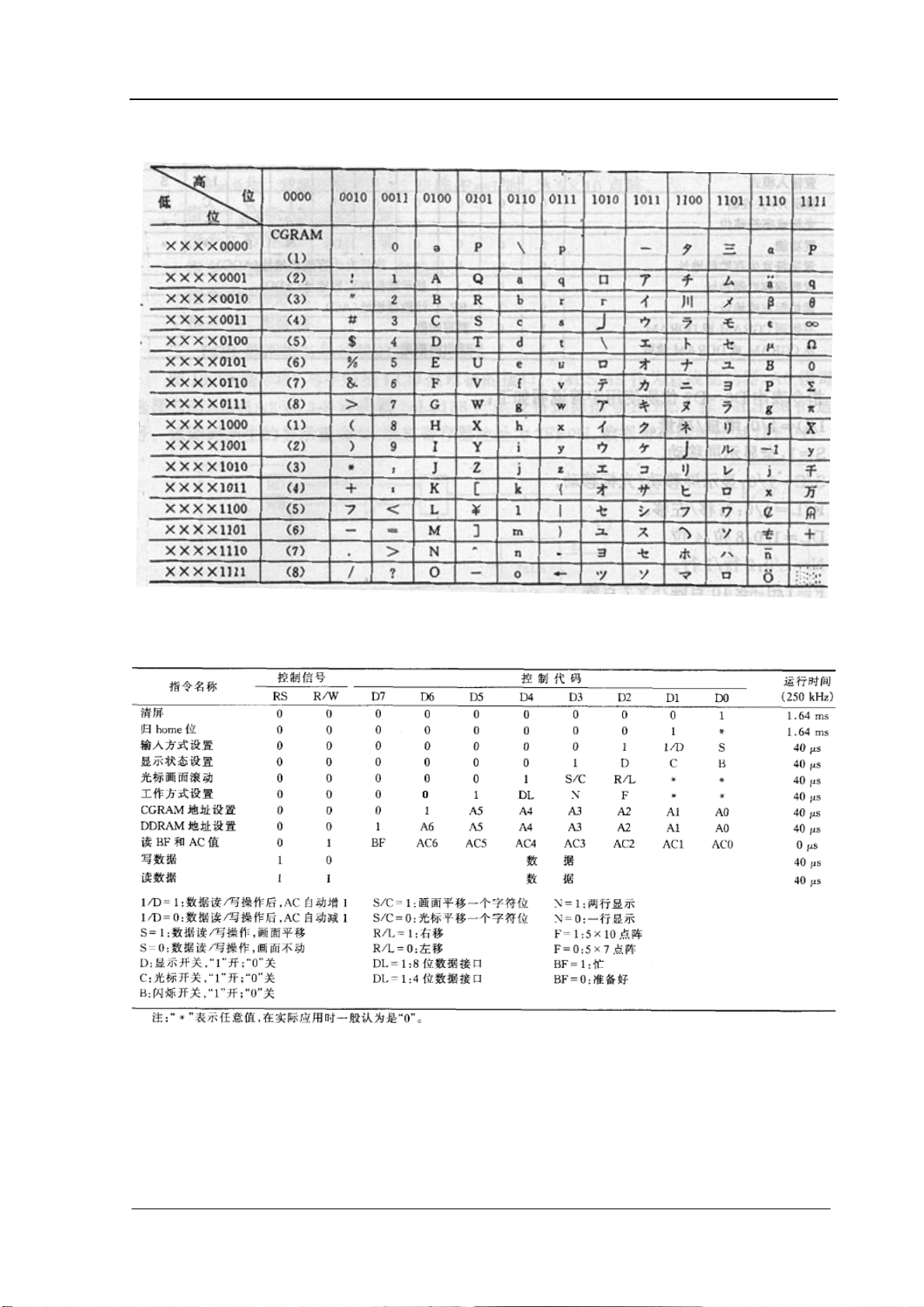

表 8-2 LCD 真值表
FPGA控制原理
表 8-3 LCD 控制命令真值表
1 lcd 控制时钟可以把主时钟 50Mhz 分频 16 倍。
2 FPGA内部电路的工作流程是:首先预置数据，然后将被预置的数据通过led-decoder译
http://www.FPGAdev.com Confidential and Proprietary
Page 27
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -27-
成液晶显示器中所对应的二进制代码，送人Icd-driver，由lcd driver模块的输出信号
直接控制液晶显示器，输出对应的字符。
FPGA控制的lcd-driver内部的三大进程分别是数据预置(loaddata)、分频(divider)
和控制进程(control)，其中分频是为了满足使能信号的使能周期的最小时间，这是由
于FPGA的频率太高，要满足使能周期的最小时间就必须利用分频来实现。控制过程是利
用状态机来完成的，状态转换如图3所示，分别为功能设置状态(set-dlnf)，清屏状态
(clear-lcd)，输人方式设置状态(set-cursor)，限制开关控制状态(setdcb),DDRAM地
址设置状态(set-location)，写数据状态(write-data)
图8-2 LCD显示状态转换图
http://www.FPGAdev.com Confidential and Proprietary
Page 28
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -28-
Chapter 7 USB接口及芯片
试验板包括一个 USB 接口，它可以直接用 USB 电缆与主机（比如个人电脑）相连。
试验板上包括一片 USB 芯片与 FPGA 相连，采用 Cypress 公司 CY68013 芯片，电路
原理图见图 9-1。FPGA 管脚映射见表 9-1
图
9-1 USB
芯片原理图
表
9-1 FPGA
数据信号
CY7C68013 管脚名称 信号名称 FPGA 对应管脚号
PB/FD0 UD0 PIN_58
PB/FD1 UD1 PIN_59
PB/FD2 UD2 PIN_60
PB/FD3 UD3 PIN_61
PB/FD4 UD4 PIN_62
PB/FD5 UD5 PIN_63
PB/FD6 UD6 PIN_64
管脚映射
http://www.FPGAdev.com Confidential and Proprietary
Page 29
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -29-
PB/FD7 UD7 PIN_65
PB/FD8 UD8 PIN_66
PB/FD9 UD9 PIN_67
PB/FD10 UD10 PIN_68
PB/FD11 UD11 PIN_73
PB/FD12 UD12 PIN_74
PB/FD13 UD13 PIN_75
PB/FD14 UD14 PIN_76
PB/FD15 UD15 PIN_77
控制信号
CY7C18013 管脚名称 FPGA 对应管脚号
RDY0/SLRD# PIN_57
RDY1/SLWR# PIN_56
CTL0/FLAGA#(pf 半满)
CTL1/FLAGB#(full)
CTL2/FLAGC#(empty)
芯片的详细介绍与使用说明见芯片用户手册
PIN_55
PIN_54
PIN_53
http://www.FPGAdev.com Confidential and Proprietary
Page 30
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -30-
Chapter 8 用户自定义串行接口
开发板上可以使用用户自定义的串行接口标准。电路原理图见图 11-1。管脚分配见
表 11-1
图
11-1
用户自定义串行接口与
I2C
接口电路原理图
接口采用 USB 接口，可以作为 usb1.1 标准的调试口，用户还可以自己定义串行数据
传输标准。
表
11-1 FPGA
用户自定义总线信号 FPGA 管脚
USB1_1D- 6
USB1_1D+ 5
连接的管脚映射
http://www.FPGAdev.com Confidential and Proprietary
Page 31
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -31-
Chapter 9 高速异步SRAM
图
12-1
UM2
原理框图
11
33
1
2
3
4
5
18
19
20
21
22
23
24
25
26
27
42
43
44
6
17
41
ISSI25616
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
CE#
WE#
OE#
VCC
VCC
GND
GND
12
34
IO0
IO1
IO2
IO3
IO4
IO5
IO6
IO7
IO8
IO9
IO10
IO11
IO12
IO13
IO14
IO15
UB#
LB#
NC
7
8
9
10
13
14
15
16
29
30
31
32
35
36
37
38
40
39
28
说明
采用 ISSI 公司的高速异步 SRAM，容量为 256K×16Bit。字节使能信号独立，可以对每一个
Byte 操作。
表
12-1
管脚连接
地址信号
SRAM 管脚名称 FPGA 对应管脚号 外部总线信号名称
A0 PIN_135 EA1
A1 PIN_128 EA2
A2 PIN_127 EA3
A3 PIN_126 EA4
A4 PIN_125 EA5
A5 PIN_124 EA6
A6 PIN_98 EA7
A7 PIN_95 EA8
A8 PIN_94 EA9
http://www.FPGAdev.com Confidential and Proprietary
Page 32
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -32-
A9 PIN_93 EA10
A10 PIN_88 EA11
A11 PIN_106 EA12
A12 PIN_107 EA13
A13 PIN_108 EA14
A14 PIN_114 EA15
A15 PIN_113 EA16
A16 PIN_132 EA17
A17 PIN_133 EA18
数据信号
SRAM 信号名称 FPGA 对应管脚号 外部总线信号名称
sram_db[0] PIN_122 ED0
sram_db[1] PIN_121 ED1
sram_db[2] PIN_120 ED2
sram_db[3] PIN_119 ED3
sram_db[4] PIN_105 ED4
sram_db[5] PIN_104 ED5
sram_db[6] PIN_101 ED6
sram_db[7] PIN_100 ED7
sram_db[8] PIN_78 ED8
sram_db[9] PIN_79 ED9
sram_db[10] PIN_82 ED10
sram_db[11] PIN_83 ED11
sram_db[12] PIN_84 ED12
sram_db[13] PIN_85 ED13
sram_db[14] PIN_86 ED14
sram_db[15] PIN_87 ED15
控制信号
SRAM 信号名称 FPGA 对应管脚号
CE# PIN_123
OE# PIN_118
WE# PIN_99
BE0 PIN_116
BE1 PIN_117
http://www.FPGAdev.com Confidential and Proprietary
Page 33
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -33-
Chapter 10 高速同步SDRAM
图
13-1
原理图
UM1
56
DQ31
54
DQ30
53
DQ29
51
DQ28
50
DQ27
48
DQ26
47
DQ25
45
DQ24
42
DQ23
40
DQ22
39
DQ21
37
DQ20
36
DQ19
34
DQ18
33
DQ17
31
DQ16
85
DQ15
83
DQ14
82
DQ13
80
DQ12
79
DQ11
77
DQ10
76
DQ09
74
DQ08
13
DQ07
11
DQ06
10
DQ05
8
DQ04
7
DQ03
5
DQ02
4
DQ01
2
DQ00
1152943381975553549
VDD
VDD
VDD
VDD
VDDQ
VDDQ
VDDQ
HY 57V283220T
VSS
VSS
VSS
VSS
VSSQ
VSSQ
VSSQ
VDDQ
VDDQ
VSSQ
VSSQ
41
VDDQ
VDDQ
VSSQ
VSSQ
VDDQ
BA1
BA0
AP A10
A09
A08
A07
A06
A05
A04
A03
A02
A01
A00
DQM3
DQM2
DQM1
DQM0
NC
NC
NC
NC
NC
NC
NC
CLK
CKE
/CS
/RAS
/CAS
/WE
VSSQ
23
22
24
66
65
64
63
62
61
60
27
26
25
59
28
71
16
14
73
30
57
70
69
21
68
67
20
19
18
17
867258448461232523846
78
表
13-1FPGA
管脚映射
地址信号
信号名称 FPGA 对应管脚号 信号名称 FPGA 对应管脚号
sa[0] PIN_194 sa[8] PIN_215
sa[1] PIN_195 sa[9] PIN_214
sa[2] PIN_196 sa[10] PIN_193
sa[3] PIN_222 sa[11] PIN_186
sa[4] PIN_219
sa[5] PIN_218
sa[6] PIN_217
sa[7] PIN_216
http://www.FPGAdev.com Confidential and Proprietary
Page 34
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -34-
数据信号
信号名称 FPGA 对应管脚号 信号名称 FPGA 对应管脚号
dq[0] PIN_180 dq[16] PIN_200
dq[1] PIN_179 dq[17] PIN_201
dq[2] PIN_178 dq[18] PIN_202
dq[3] PIN_177 dq[19] PIN_203
dq[4] PIN_176 dq[20] PIN_206
dq[5] PIN_175 dq[21] PIN_207
dq[6] PIN_174 dq[22] PIN_208
dq[7] PIN_173 dq[23] PIN_213
dq[8] PIN_168 dq[24] PIN_235
dq[9] PIN_167 dq[25] PIN_234
dq[10] PIN_166 dq[26] PIN_233
dq[11] PIN_165 dq[27] PIN_228
dq[12] PIN_164 dq[28] PIN_227
dq[13] PIN_163 dq[29] PIN_226
dq[14] PIN_162 dq[30] PIN_225
dq[15] PIN_161 dq[31] PIN_224
控制信号
信号名称 FPGA 对应管脚号
SDCAS PIN_183
SDCKE PIN_170
SDCS PIN_185
SDRAS PIN_184
SDWE PIN_182
SDDQM[0] PIN_181
SDDQM[1] PIN_169
SDDQM[2] PIN_197
SDDQM[3] PIN_223
说明
SDRAM 采用的是目前应用比较多的 2M×32Bit。其中，管脚 Pin21 是为了扩展 4M×
32Bit，的需要才引到 FPGA 上，对应的是 A11。如果使用的是 2M×32Bit，那么 Pin21
为 NC。
http://www.FPGAdev.com Confidential and Proprietary
Page 35
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -35-
Chapter 11 大容量，快速Flash
图
14-1
原理图
UM4
25
A0
24
A1
23
A2
22
A3
21
A4
20
A5
19
A6
18
A7
8
A8
7
A9
6
A10
5
A11
4
A12
3
A13
2
A14
1
A15
48
A16
17
A17
16
A18
9
A19
28
OE#
26
CE#
11
WE#
12
RESET#
47
BYTE#
15
RY/BY#
Am29LV160
37
VCC
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15/A-1
NC10
NC13
NC14
VSS27
27
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
DQ9
VSS46
46
29
31
33
35
38
40
42
44
30
32
34
36
39
41
43
45
10
13
14
表
14-1
管脚映射
地址信号
Flash 芯片管脚名称 FPGA 对应管脚号 外部总线信号名称
A0 PIN_135 EA1
A1 PIN_128 EA2
A2 PIN_127 EA3
A3 PIN_126 EA4
A4 PIN_125 EA5
A5 PIN_124 EA6
A6 PIN_98 EA7
A7 PIN_95 EA8
A8 PIN_94 EA9
A9 PIN_93 EA10
http://www.FPGAdev.com Confidential and Proprietary
Page 36
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -36-
A10 PIN_88 EA11
A11 PIN_106 EA12
A12 PIN_107 EA13
A13 PIN_108 EA14
A14 PIN_114 EA15
A15 PIN_113 EA16
A16 PIN_132 EA17
A17 PIN_133 EA18
A18 PIN_134 EA19
A19 PIN_115 EA20
数据信号
Flash 芯片管脚名称 FPGA 对应管脚号 外部总线信号名称
DQ0 PIN_122 ED0
DQ1 PIN_121 ED1
DQ2 PIN_120 ED2
DQ3 PIN_119 ED3
DQ4 PIN_105 ED4
DQ5 PIN_104 ED5
DQ6 PIN_101 ED6
DQ7 PIN_100 ED7
DQ8 PIN_78 ED8
DQ9 PIN_79 ED9
DQ10 PIN_82 ED10
DQ11 PIN_83 ED11
DQ12 PIN_84 ED12
DQ13 PIN_85 ED13
DQ14 PIN_86 ED14
DQ15/A-1 PIN_87 ED15
控制信号
Flash 芯片管脚名称 FPGA 对应管脚号
CE# PIN_138
OE# PIN_139
WE# PIN_137
RY_BY# PIN_136
http://www.FPGAdev.com Confidential and Proprietary
Page 37
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -37-

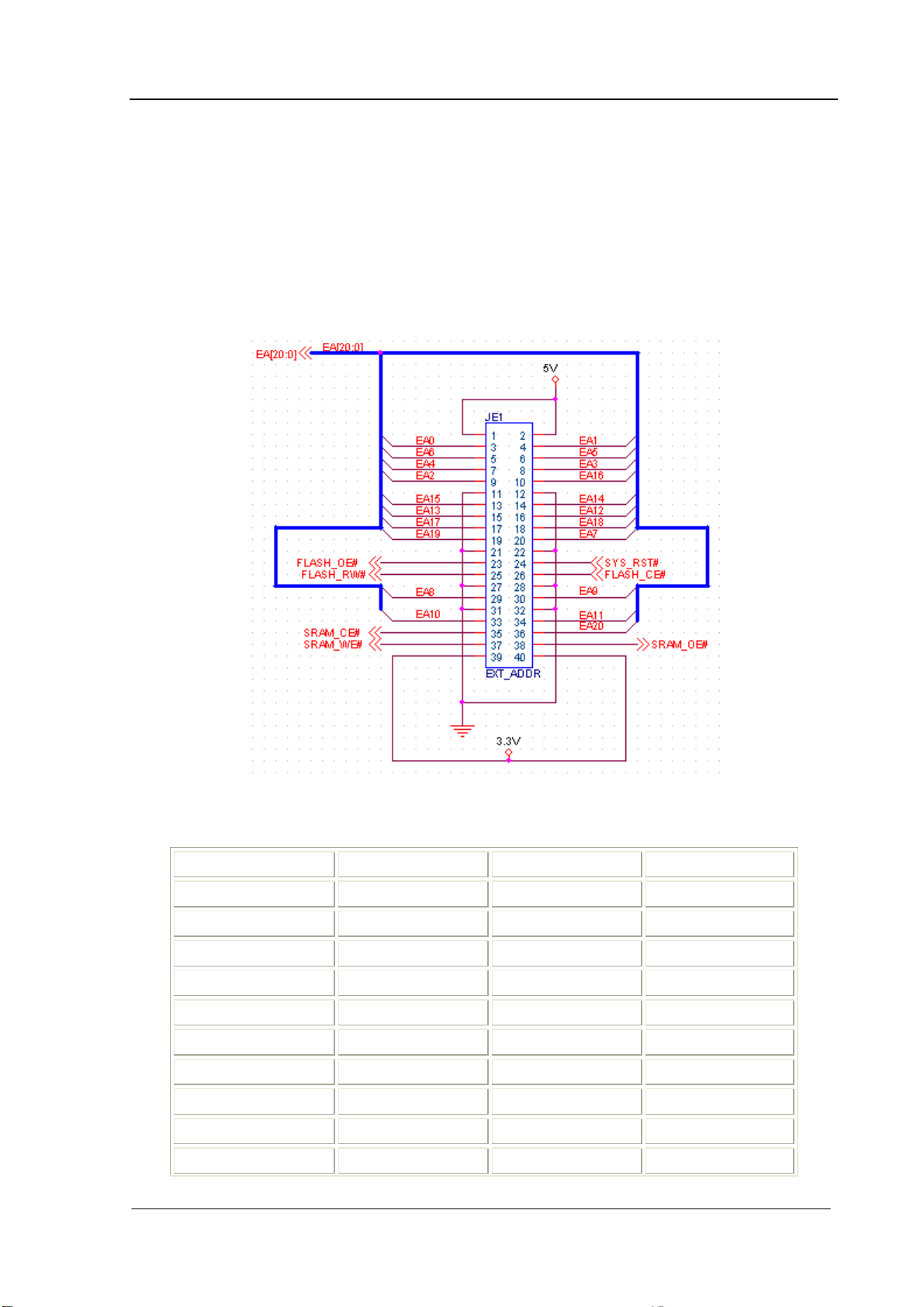

Chapter 12 扩展板接口
扩展地址总线
图
15-1
扩展地址总线原理图
表 15-1 扩展地址总线与 FPGA 管脚连接
外部总线信号名称 FPGA 对应管脚号 外部总线信号名称 FPGA 对应管脚号
EA0 PIN_140 EA10 PIN_93
EA1 PIN_135 EA11 PIN_88
EA2 PIN_128 EA12 PIN_106
EA3 PIN_127 EA13 PIN_107
EA4 PIN_126 EA14 PIN_108
EA5 PIN_125 EA15 PIN_114
EA6 PIN_124 EA16 PIN_113
EA7 PIN_98 EA17 PIN_132
EA8 PIN_95 EA18 PIN_133
EA9 PIN_94 EA19 PIN_134
http://www.FPGAdev.com Confidential and Proprietary
Page 38
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -38-
EA20 PIN_115 SYS_RST# PIN_131
FLASH_RW# PIN_137 SRAM_CE# PIN_123
FLASH_CE# PIN_138 SRAM_WE# PIN_99
FLASH_OE# PIN_139 SRAM_OE# PIN_118

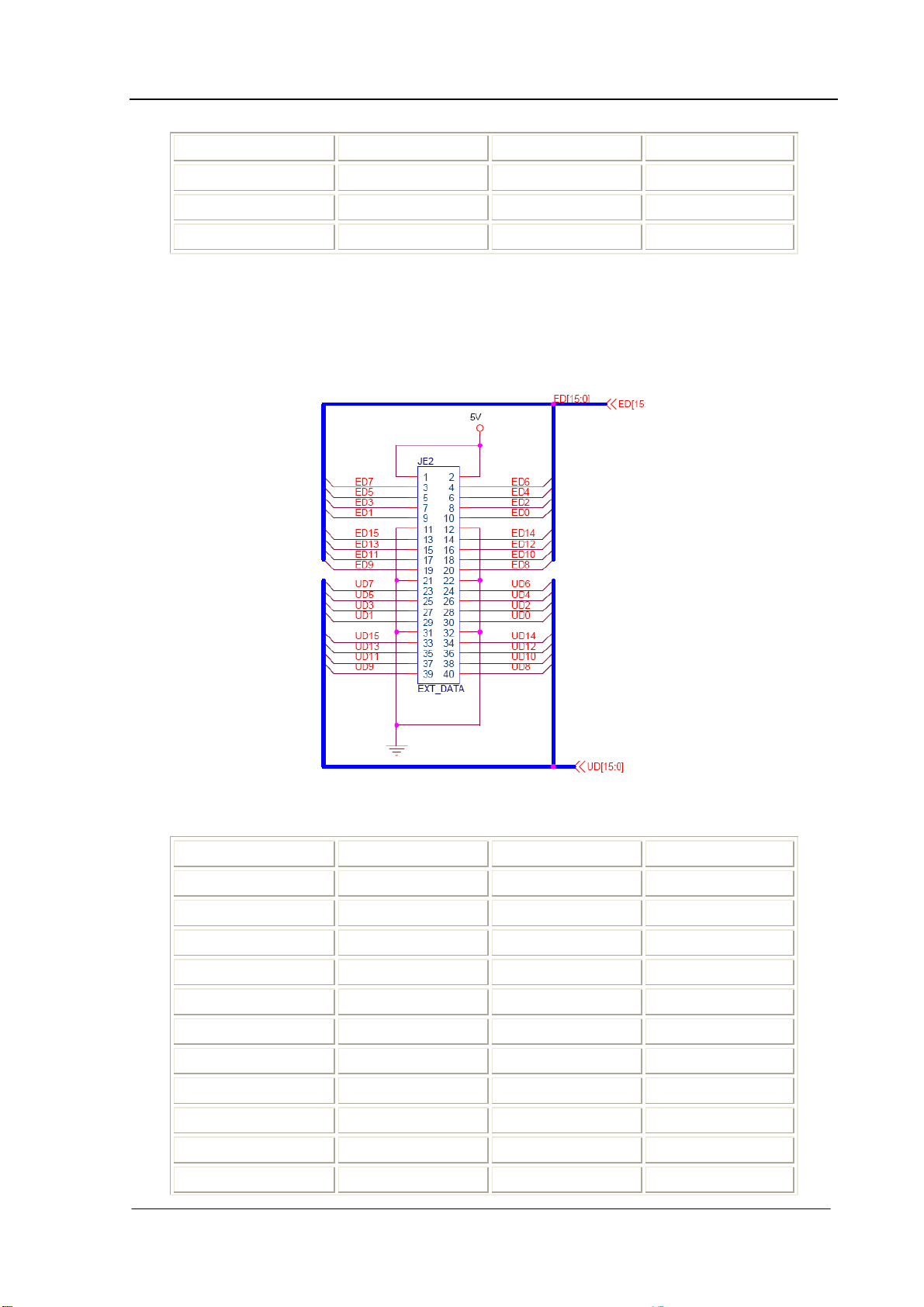

扩展数据总线
图
15-2
扩展数据总线原理图
表 15-2 扩展数据总线与 FPGA 管脚连接
外部总线信号名称 FPGA 对应管脚号 外部总线信号名称 FPGA 对应管脚号
ED0 PIN_122 ED8 PIN_78
ED1 PIN_121 ED9 PIN_79
ED2 PIN_120 ED10 PIN_82
ED3 PIN_119 ED11 PIN_83
ED4 PIN_105 ED12 PIN_84
ED5 PIN_104 ED13 PIN_85
ED6 PIN_101 ED14 PIN_86
ED7 PIN_100 ED15 PIN_87
外部总线信号名称 FPGA 对应管脚号 外部总线信号名称 FPGA 对应管脚号
UD0 PIN_58 UD8 PIN_66
UD1 PIN_59 UD9 PIN_67
http://www.FPGAdev.com Confidential and Proprietary
Page 39
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -39-
UD2 PIN_60 UD10 PIN_68
UD3 PIN_61 UD11 PIN_73
UD4 PIN_62 UD12 PIN_74
UD5 PIN_63 UD13 PIN_75
UD6 PIN_64 UD14 PIN_76
UD7 PIN_65 UD15 PIN_77

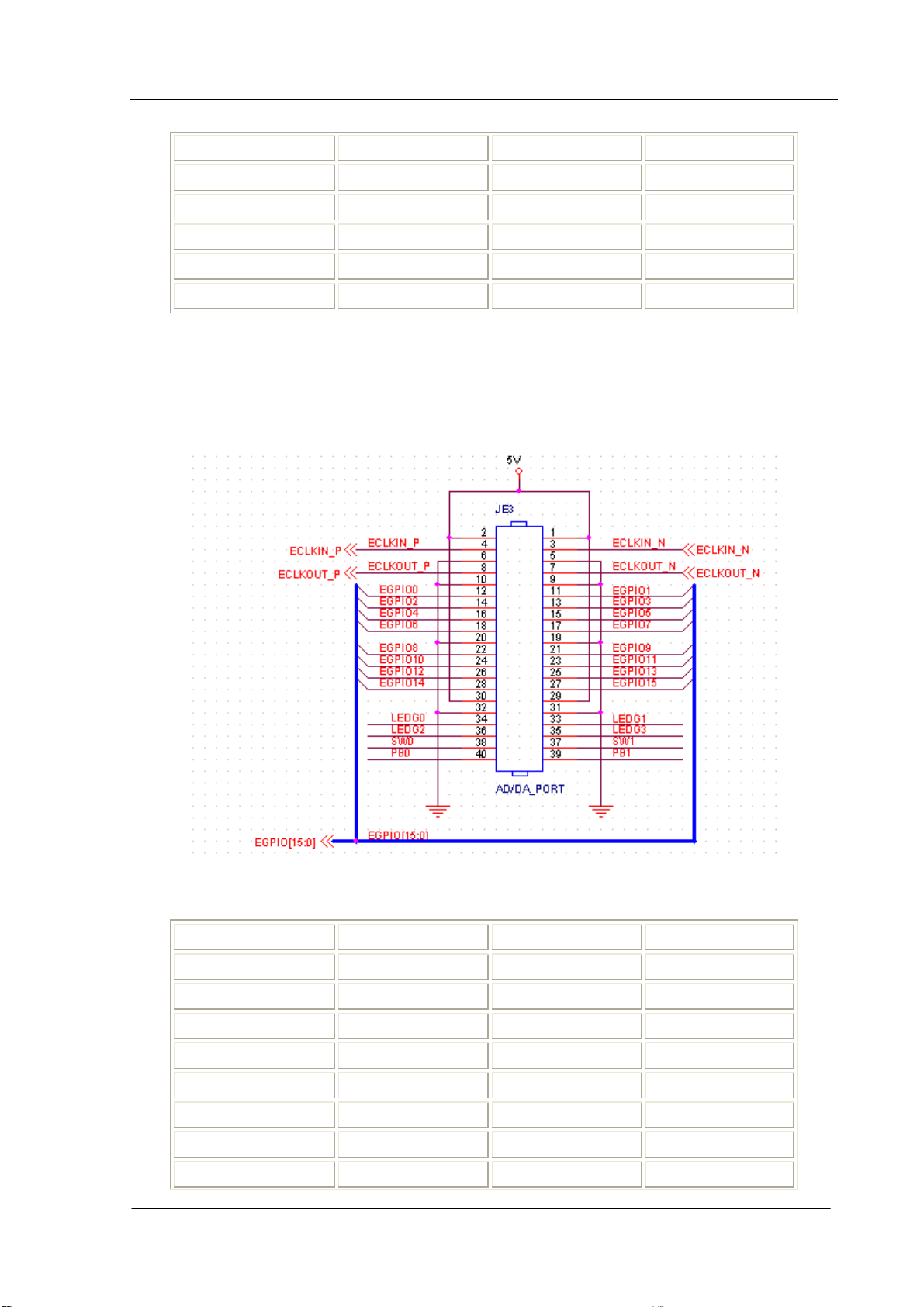

扩展用户IO
图
15-3
扩展用户IO原理图
表 15-1 扩展用户IO与 FPGA 管脚连接
外部总线信号名称 FPGA 对应管脚号 外部总线信号名称 FPGA 对应管脚号
ECLKIN_P PIN_28 EGPIO4 PIN_21
ECLKIN_N PIN_29 EGPIO5 PIN_23
ECLKOUT_P PIN_38 EGPIO6 PIN_41
ECLKOUT_N PIN_39 EGPIO7 PIN_42
EGPIO0 PIN_17 EGPIO8 PIN_43
EGPIO1 PIN_18 EGPIO9 PIN_44
EGPIO2 PIN_19 EGPIO10 PIN_45
EGPIO3 PIN_20 EGPIO11 PIN_46
http://www.FPGAdev.com Confidential and Proprietary
Page 40
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -40-
EGPIO12 PIN_47 LEDG2 Pin 11
EGPIO13 PIN_48 LEDG3 Pin 12
EGPIO13 PIN_49 PB0 Pin 15
EGPIO15 PIN_50 PB1 Pin 16
LEDG0 Pin 7 SW0 Pin 13
LEDG1 Pin 8 SW1 Pin 14
说明
扩展总线主要为了在扩展板上实现对各种接口芯片的操作，对于一些特殊的非总线方式的接口
芯片，如 ADC/DAC，可以采用扩展用户 IO 来实现。JE3 提供了差分时钟的输入输出管脚。
http://www.FPGAdev.com Confidential and Proprietary
Page 41
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -41-
Chapter 13 JTAG 下载与调试接口
JTAG接口
图
16-1 JTAG
1
3
5
7
9 10
JTAG 接口可以用来调试 FPGA，下载速度比较快，而且支持 SignalTAP。但是不
能用来编程 EPCS 芯片。建议调试阶段采用 JTAG 模式。电缆可以采用 ByteBlaster
接口电路原理图
JC1
TC K
TD O
TMS
NC2
TD I GN D2
ALTERA_JTAG
VCC
NC1
NC3
GND1
4
6
8
2
（MV） 也可以用用 ByteBlaster II。
AS接口
图
61-2 AS
JC2
1 2
3 4
5 6
7 8
9 10
ALTERA_AS
AS 接口主要是用来编程 EPCS 芯片，同时也可以用来调试。具体过程是首先编程
EPCS，然后通过 EPCS 配置 FPGA，运行程序。需要考虑的是 EPCS 的编程次数是有
限制的，虽然比 EPC 系列要多，但是太频繁的擦除和写入对芯片还是有一定影响的。
所以，我们建议在调试结束后，程序固化的时候才使用 AS 方式。 如果采用这种方式，
必须采用 ByteBlasterII 电缆才行。
接口电路原理图
DCLK GND1
CONF_DONE VCC
nCON FI G nCE
DATAOUT nCS
ASDI GND 2
http://www.FPGAdev.com Confidential and Proprietary
Page 42
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -42-

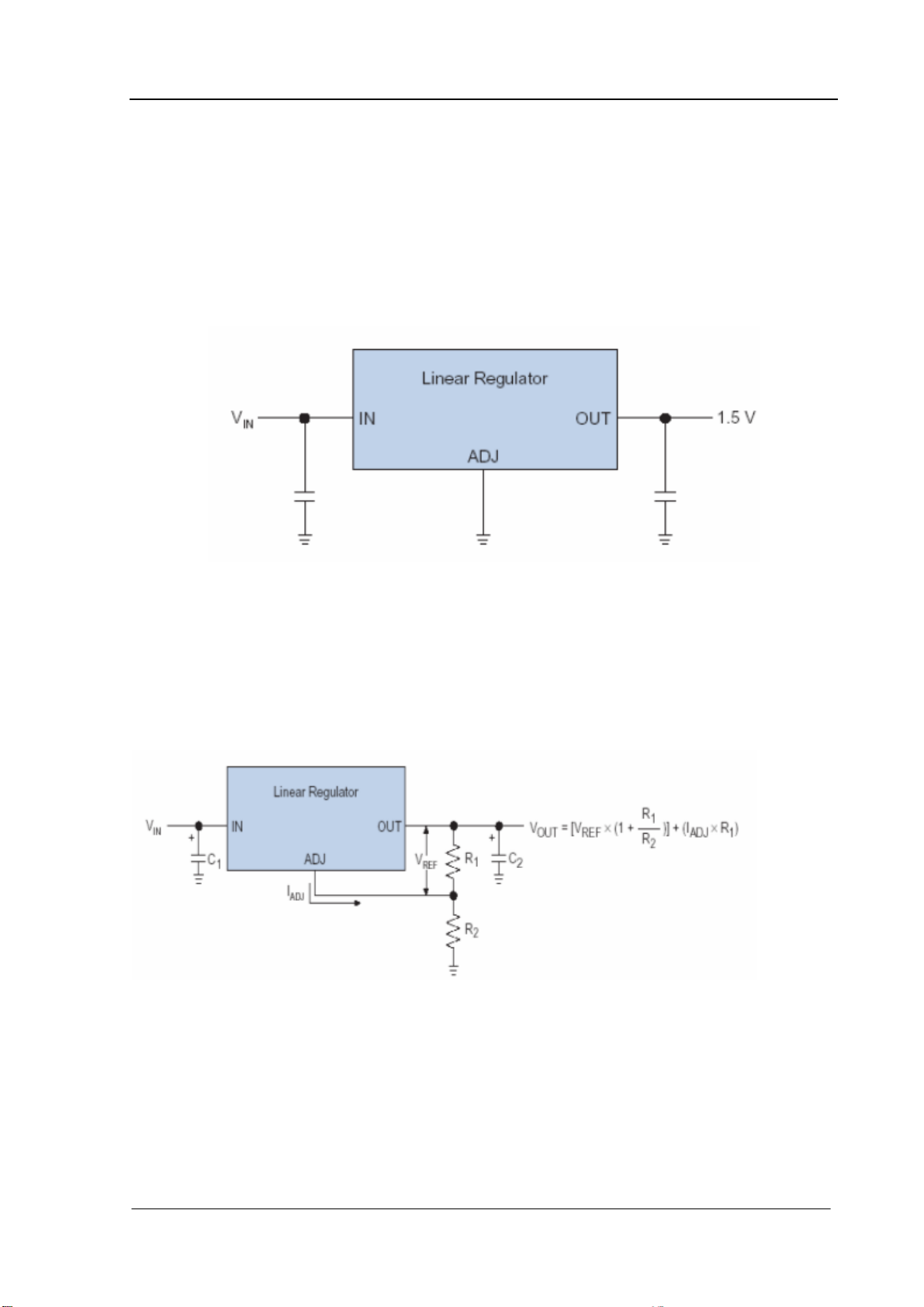

Chapter 14 电源分配
采用线性电源模块（LDO）优点是电路简单，但是散热是问题，适合的芯片为
LT1085/6，保证最大输出电流大于 2A 即可。
图
17-1
线性电源原理框图
如果采用固定输出电源芯片，那么选择的范围就缩小了，只有 LT1085 等个别芯片
提供 1.5V 的输出，大部分电源芯片的固定输出是 1.8V,2.5V 和 3.3V，但是都具有可调
电压的型号。电路连接如下：
图
17-2
可调输出电压线性电源原理框图
VREF 一般是 1.25V，Iadj×R1 可以忽略。假定输入 Vin 为 5V，Vout 为 1.5V，那
么 R1/R2=1/5，而 R1 一般要求 100～150 欧，那么可以选 R1＝100 欧，R2＝500 欧。
如果采用了固定电平输出的芯片，只需要把 R2 焊 0 欧，R1 不焊即可。板上的电源部
分采用了这种方式：
http://www.FPGAdev.com Confidential and Proprietary
Page 43
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -43-
图
17-3
采用两种电源都可使用的电路原理图
http://www.FPGAdev.com Confidential and Proprietary
Page 44
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -44-

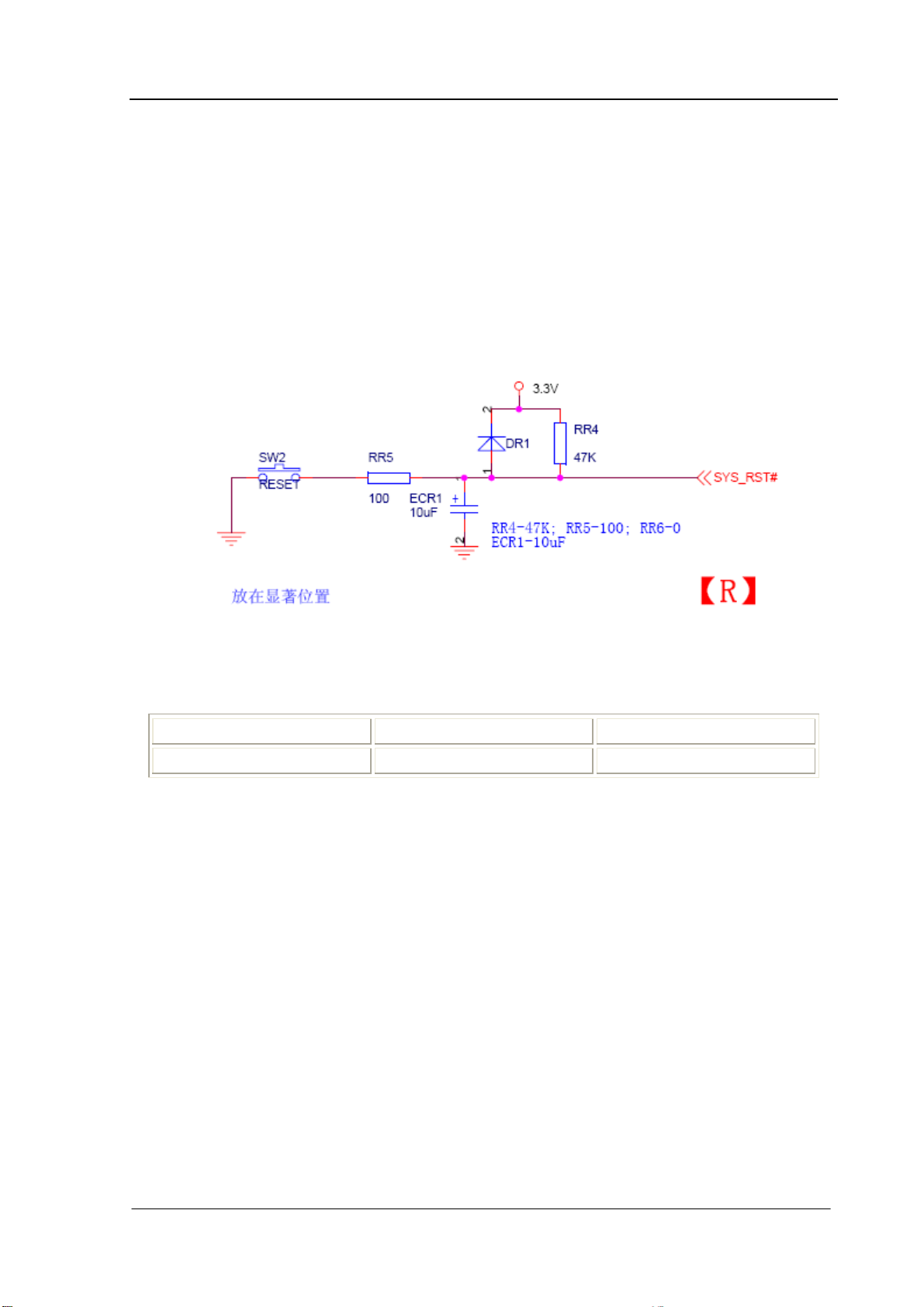

Chapter 15 复位电路
说明
复位路采用了阻容复位。一般情况下，采用阻容复位就可以满足要求了。
图
18-1
电路原理图
表 18-1 管脚映射
器件 信号名称 FPGA 对应管脚号
UR1-7 SYS_RST# Pin 131
http://www.FPGAdev.com Confidential and Proprietary
Page 45
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -45-
Chapter 16 时钟源
图 14-1 系统时钟电路原理图
表 14-1 FPGA 管脚映射
时钟源 FPGA 对应管脚
50．000MHz
用户可选时钟
说明
FPGA 内部有 PLL，可以把 50MHz 的时钟产生各种所需要频率。如果需要特殊频率无
法通过 50MHz 来合成，可以利用板上的用户可选时钟源作为输入（焊接上所需要的晶振
即可）。
此外，另外一个 PLL 对于的时钟管脚接到了扩展用户 IO 连接器上，允许扩展板的时钟
作为输入，如图所示。
z SDRAM 的时钟产生
Pin 153
Pin 152
由于 SDRAM 的信号都工作在 100MHz 或者更高，所以稳定的时钟很重要。FPGA 的 PLL
可以实现时钟的倍频，分频，同步和补偿功能。典型接口如下所示：
http://www.FPGAdev.com Confidential and Proprietary
Page 46
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -46-

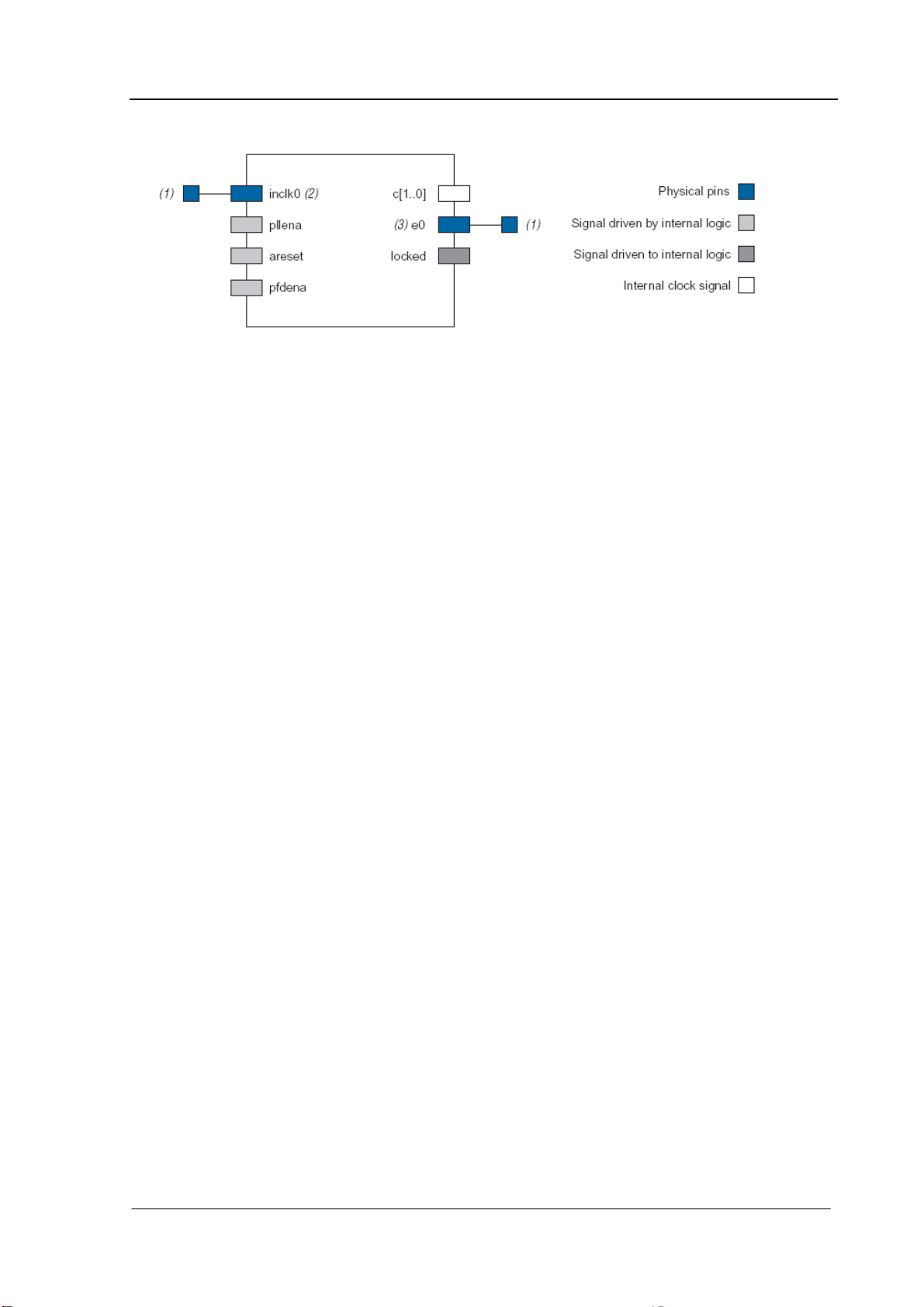

PLL1：用于产生 SDRAM 的时钟 100MHz。外部输入为 50MHz,由 PLL1 产生可调时钟。
PLL0：为扩展用户 IO 提供时钟的调节。
http://www.FPGAdev.com Confidential and Proprietary
Page 47
Red Cyclone 开发板 RCII-CY1C6/12 用户手册 -47-
EP1C6 和EP1C12 的区别
或者将所有不用的 IO 置为输入状态。
附录A：原理图
参见 RCII-CY1C12.pdf
附录 B, 主要元件的相关材料
参见相关芯片手册
http://www.FPGAdev.com Confidential and Proprietary
Loading...
