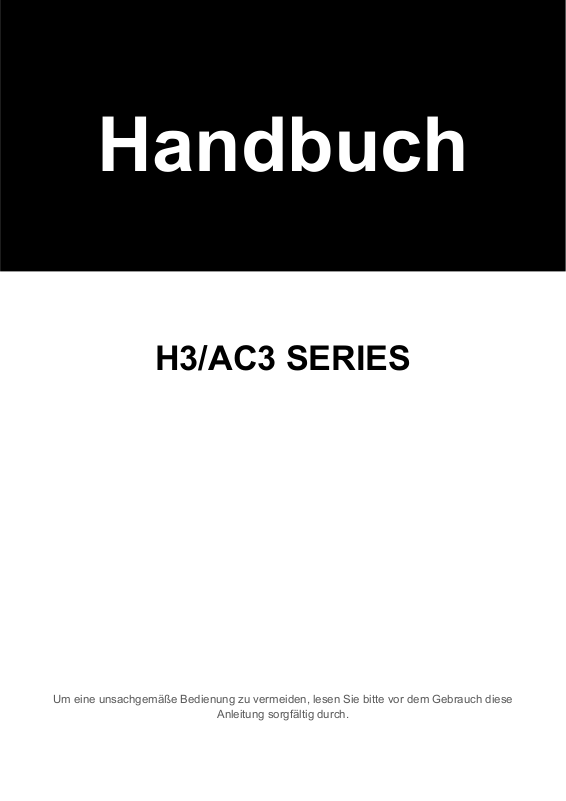

Handbuch
H3/AC3 SERIES
Um eine unsachgemäße Bedienung zu vermeiden, lesen Sie bitte vor dem Gebrauch diese
Anleitung sorgfältig durch.
Page 2
Inhaltsverzeichnis
1. Hinweise zu diesem Handbuch ..............................................................................................................1
1.1 Gültigkeitsbereich ........................................................................................................................1
1.2 Zielgruppe ....................................................................................................................................1
1.3 Verwendete Symbole ...................................................................................................................1
2. Sicherheit ................................................................................................................................................2
2.1 Bestimmungsgemäße Verwendung............................................................................................2
2.2 PE-Anschluss und Ableitstrom ....................................................................................................3
3. Einführung ...............................................................................................................................................4
3.1 Grundlegende Eigenschaften ......................................................................................................4
3.2 Dimensionen ................................................................................................................................6
3.3 Klemmen des Wechselrichters ....................................................................................................6
4. Technische Daten ...................................................................................................................................7
4.1 PV-Eingang (Nur für H3) ............................................................................................................. 7
4.2 Batterie .........................................................................................................................................7
4.3 AC-Ausgang/Eingang ..................................................................................................................7
4.4 EPS-Ausgang .............................................................................................................................. 8
4.5 Effizienz und Schutz ....................................................................................................................8
4.6 Allgemeine Daten ........................................................................................................................ 9
5. Installation .............................................................................................................................................10
5.1 Auf physische Beschädigung prüfen .........................................................................................10
5.2 Einphasig-Speichersystem ........................................................................................................10
5.3 Montage ..................................................................................................................................... 11
6. Elektrischer Anschluss ..........................................................................................................................14
6.1 PV-Anschluss (Nur für H3) ........................................................................................................14
6.2 Anschluss der Batterie .............................................................................................................. 16
6.3 Netzverbindung ..........................................................................................................................17
6.4 Anschluss an den Erdungsanschluss ....................................................................................... 20
6.5 Elektrischer Anschluss .............................................................................................................. 21
6.6 EPS-Anschluss (nicht-paralleler Zustand) ................................................................................29
6.7 Systemverbindungsdiagramme .................................................................................................29
6.8 Wechselrichter in Betrieb nehmen ............................................................................................ 30
6.9 Wechselrichter ausschalten ...................................................................................................... 30
7. Aktualisieren der Firmware ...................................................................................................................31
8. Bedienung .............................................................................................................................................32
8.1 Bedienfeld ..................................................................................................................................32
8.2 Funktionsbaum ..........................................................................................................................33
9. Wartung.................................................................................................................................................35
9.1 Alarm-Liste .................................................................................................................................35
9.2 Fehlersuche und routinemäßige Wartung ................................................................................ 40
10. Stilllegung ..........................................................................................................................................41
10.1 Demontage des Wechselrichters ..............................................................................................41
10.2 Verpackung................................................................................................................................41
10.3 Lagerung und Transport ............................................................................................................41
Page 3
1. Hinweise zu diesem Handbuch
Gefahr!
"Gefahr" weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu
schweren Verletzungen führen wird.
Warnung!
"Warnung" weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu
schweren Verletzungen führen kann.
Vorsicht!
"Vorsicht" weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder
mittelschweren Verletzungen führen kann.
Hinweis!
"Hinweis" gibt wichtige Tipps und Hinweise.
Symbole
Erläuterung
Symbol Erläuterung CE-Zeichen. Der Wechselrichter entspricht den Anforderungen der geltenden
CE-Richtlinien.
Vorsicht vor heißer Oberfläche. Der Wechselrichter kann während des Betriebs heiß werden. Vermeiden
Sie eine Berührung während des Betriebs.
Gefahr durch hohe Spannungen.
Lebensgefahr durch hohe Spannungen in dem Wechselrichter!
Gefahr.
Gefahr eines elektrischen Schlages!
1.1 Gültigkeitsbereich
Dieses Handbuch beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Störungsbeseitigung für die
folgenden Modelle der Fox-Produkte:
H3-5.0-E H3-6.0-E H3-8.0-E H3-10.0-E H3-12.0-E
AC3-5.0-E AC3-6.0-E AC3-8.0-E AC3-10.0-E
Hinweis: Bitte bewahren Sie diese Anleitung so auf, dass sie jederzeit zugänglich ist.
1.2 Zielgruppe
Dieses Handbuch richtet sich an qualifizierte Elektrofachkräfte. Die in diesem Handbuch beschriebenen Aufgaben können
nur von Elektrofachkräften durchgeführt werden.
1.3 Verwendete Symbole
Die folgenden Typen von Sicherheitshinweisen und allgemeinen Informationen erscheinen in diesem Dokument wie unten
beschrieben:
Dieser Abschnitt erklärt die Symbole, die auf dem Wechselrichter und auf dem Typenschild abgebildet sind:
1
Page 4
Lebensgefahr durch hohe Spannungen.
In dem Wechselrichter befindet sich eine Restspannung, die 5 min zur Entladung benötigt.
Warten Sie 5 min, bevor Sie den oberen Deckel oder den DC-Deckel öffnen.
Lesen Sie das Handbuch.
Das Produkt darf nicht als Hausmüll entsorgt werden.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Die Wechselrichter der Serie H3/AC3 wurden gemäß den internationalen Sicherheitsanforderungen entwickelt und
getestet. Dennoch müssen bei der Installation und dem Betrieb dieses Wechselrichters bestimmte
Sicherheitsvorkehrungen getroffen werden. Der Installateur muss alle Anweisungen, Vorsichtshinweise und
Warnungen in diesem Installationshandbuch lesen und befolgen.
- Alle Arbeiten, einschließlich Transport, Installation, Inbetriebnahme und Wartung, müssen von qualifiziertem,
geschultem Personal durchgeführt werden.
- Die elektrische Installation und Wartung des Wechselrichters muss von einem lizenzierten Elektriker
durchgeführt werden und den örtlichen Verdrahtungsregeln und -vorschriften entsprechen.
- Überprüfen Sie das Gerät vor der Installation, um sicherzustellen, dass es keine Transport- oder
Handhabungsschäden aufweist, die die Integrität der Isolierung oder die Sicherheitsabstände beeinträchtigen
könnten. Wählen Sie den Installationsort sorgfältig aus und halten Sie die vorgeschriebenen Kühlanforderungen
ein. Unerlaubtes Entfernen notwendiger Schutzvorrichtungen, unsachgemäßer Gebrauch, falsche Installation
und Bedienung können zu schweren Sicherheits- und Stromschlaggefahren oder Geräteschäden führen.
- Wenden Sie sich vor dem Anschluss des Wechselrichters an das Stromverteilungsnetz an das örtliche
Stromverteilungsnetzunternehmen, um die entsprechenden Genehmigungen einzuholen. Dieser Anschluss darf
nur von qualifiziertem Fachpersonal vorgenommen werden.
- Installieren Sie das Gerät nicht unter ungünstigen Umgebungsbedingungen, wie z. B. in unmittelbarer Nähe von
brennbaren oder explosiven Stoffen, in einer korrosiven oder wüstenartigen Umgebung, bei extrem hohen oder
niedrigen Temperaturen oder bei hoher Luftfeuchtigkeit.
- Verwenden Sie das Gerät nicht, wenn die Sicherheitseinrichtungen nicht funktionieren oder deaktiviert sind.
- Verwenden Sie bei der Installation persönliche Schutzausrüstung, einschließlich Handschuhe und Augenschutz.
- Informieren Sie den Hersteller über nicht normgerechte Installationsbedingungen.
- Verwenden Sie das Gerät nicht, wenn Betriebsanomalien festgestellt werden. Vermeiden Sie provisorische
Reparaturen.
- Bei allen Reparaturen dürfen nur zugelassene Ersatzteile verwendet werden, die entsprechend ihrem
Verwendungszweck und von einem lizenzierten Elektrofachbetrieb oder einem autorisierten
Fox-Servicevertreter eingebaut werden müssen.
- Die Haftung für handelsübliche Komponenten wird an den jeweiligen Hersteller delegiert.
- Immer, wenn der Wechselrichter vom öffentlichen Netz getrennt wurde, gehen Sie bitte äußerst vorsichtig vor, da
einige Komponenten eine ausreichende Ladung behalten können, um eine Stromschlaggefahr zu erzeugen.
Bevor Sie irgendeinen Teil des Wechselrichters berühren, vergewissern Sie sich bitte, dass die Oberflächen und
Geräte berührungssichere Temperaturen und Spannungspotentiale aufweisen, bevor Sie fortfahren.
2
Page 5
2.2 PE-Anschluss und Ableitstrom
Die Fehlerstromfaktoren von PV-Anlagen
- In jeder PV-Anlage tragen mehrere Elemente zum Ableitstrom gegen Schutzerde (PE) bei. Diese Elemente können in
zwei Haupttypen unterteilt werden.
- Kapazitiver Ableitstrom - Der Ableitstrom wird hauptsächlich durch die parasitäre Kapazität der PV-Module gegenüber
PE erzeugt. Der Modultyp, die Umgebungsbedingungen (Regen, Feuchtigkeit) und sogar der Abstand der Module
vom Dach können den Entladestrom beeinflussen. Weitere Faktoren, die zur parasitären Kapazität beitragen können,
sind die interne Kapazität des Wechselrichters gegenüber PE und externe Schutzelemente wie der
Beleuchtungsschutz.
- Während des Betriebs ist der DC-Bus über den Wechselrichter an das Wechselstromnetz angeschlossen. Dadurch
gelangt ein Teil der Wechselspannungsamplitude in den Zwischenkreis. Die schwankende Spannung verändert
ständig den Ladezustand des parasitären PV-Kondensators (d.h. Kapazität zu PE). Dies ist mit einem
Verschiebungsstrom verbunden, der proportional zur Kapazität und der angelegten Spannungsamplitude ist.
- Reststrom - Bei einem Fehler, z. B. einer defekten Isolierung, bei dem ein unter Spannung stehendes Kabel mit einer
geerdeten Person in Kontakt kommt, fließt ein zusätzlicher Strom, der als Reststrom bezeichnet wird.
Fehlerstromschutzeinrichtung (RCD)
- Alle FOXESS-Wechselrichter sind mit einer zertifizierten internen Fehlerstromschutzeinrichtung (RCD) ausgestattet,
der im Falle einer Fehlfunktion des PV-Generators, der Kabel oder des Wechselrichters (DC) vor einem möglichen
Stromschlag schützt. Die Fehlerstromschutzeinrichtung im FOXESS-Wechselrichter kann Leckagen auf der DC-Seite
erkennen. Es gibt 2 Auslöseschwellen für den FI-Schutzschalter, wie in der Norm DIN VDE 0126-1-1 gefordert. Eine
niedrige Schwelle dient dem Schutz vor schnellen Änderungen der Leckage, wie sie bei direktem Kontakt von
Personen auftreten. Eine höhere Schwelle wird für langsam ansteigende Ableitströme verwendet, um den Strom in
Erdungsleitern für die Sicherheit zu begrenzen. Der Standardwert für den Personenschutz mit höherer
Geschwindigkeit beträgt 30 mA und für den Brandschutz mit niedriger Geschwindigkeit 300 mA pro Einheit.
Installation und Auswahl eines externen RCD-Schutzschalters
- In einigen Ländern ist ein externer RCD-Schutzschalter erforderlich. Der Installateur muss prüfen, welche Art von
RCD-Schutzschalter in den jeweiligen örtlichen Vorschriften vorgeschrieben ist. Die Installation eines
RCD-Schutzschalters muss immer in Übereinstimmung mit den örtlichen Vorschriften und Normen erfolgen. FOXESS
empfiehlt die Verwendung eines RCD-Schutzschalters vom Typ A. FOXESS empfiehlt einen RCD-Schutzschalter mit
einem Wert zwischen 100 mA und 300 mA, es sei denn, die örtlichen Vorschriften schreiben einen niedrigeren Wert
vor.
- Installationen, bei denen die örtlichen Elektrovorschriften einen RCD-Schutzschalter mit einem niedrigeren
Leckstromwert vorschreiben, können dazu führen, dass der externe RCD-Schutzschalter aufgrund des Entladestroms
ungewollt ausgelöst wird. Die folgenden Schritte werden empfohlen, um ein unerwünschtes Auslösen des externen
RCD-Schutzschalters zu vermeiden:
1. Die Auswahl eines geeigneten RCD-Schutzschalters ist wichtig für den korrekten Betrieb der Anlage. Ein
RCD-Schutzschalter mit einem Nennwert von 30 mA kann bereits bei einem Leckstrom von 15 mA auslösen (gemäß IEC
61008). Hochwertige RCD-Schutzschalter lösen in der Regel bei einem Wert aus, der näher an ihrem Nennwert liegt.
2. Konfigurieren Sie den Auslösestrom des internen RCD-Schutzschalters des Wechselrichters auf einen niedrigeren Wert
als den Auslösestrom des externen RCD-Schutzschalters. Der interne RCD-Schutzschalter löst aus, wenn der Strom den
zulässigen Wert übersteigt. Da sich der interne RCD-Schutzschalter des Wechselrichters jedoch automatisch zurücksetzt,
wenn die Fehlerströme niedrig sind, kann die manuelle Rücksetzung eingespart werden.
3
Page 6
3. Einführung
3.1 Grundlegende Eigenschaften
Die H3/AC3-Serie sind ein hochwertiger Wechselrichter, die Sonnenenergie in Wechselstrom umwandeln und Energie in
der Batterie speichern kann. Der Wechselrichter kann zur Optimierung des Eigenverbrauchs, zur Speicherung in der
Batterie für den späteren Gebrauch oder zur Einspeisung in das öffentliche Netz verwendet werden. Der Arbeitsmodus
hängt von der PV-Energie und den Präferenzen des Benutzers ab.
Systemvorteile:
- Fortschrittliche DSP-Steuerungstechnologie.
- Verwendet die neueste hocheffiziente Leistungskomponente.
- Fortschrittliche Anti-Insellösungen.
- Schutzart IP65.
- Max. Wirkungsgrad bis zu 98 %. EU-Wirkungsgrad bis zu 97,3%. THD<3%.
- Sicherheit & Verlässlichkeit: Transformatorloses Design mit Software- und Hardwareschutz.
- Exportbegrenzung (Messgerät/DRM0/ESTOP).
- Leistungsfaktor-Regelung. Benutzerfreundliches HMI.
- LED-Statusanzeigen.
- LCD-Anzeige technischer Daten, Mensch-Maschine-Interaktion durch vier Touch-Tasten.
- PC-Fernsteuerung.

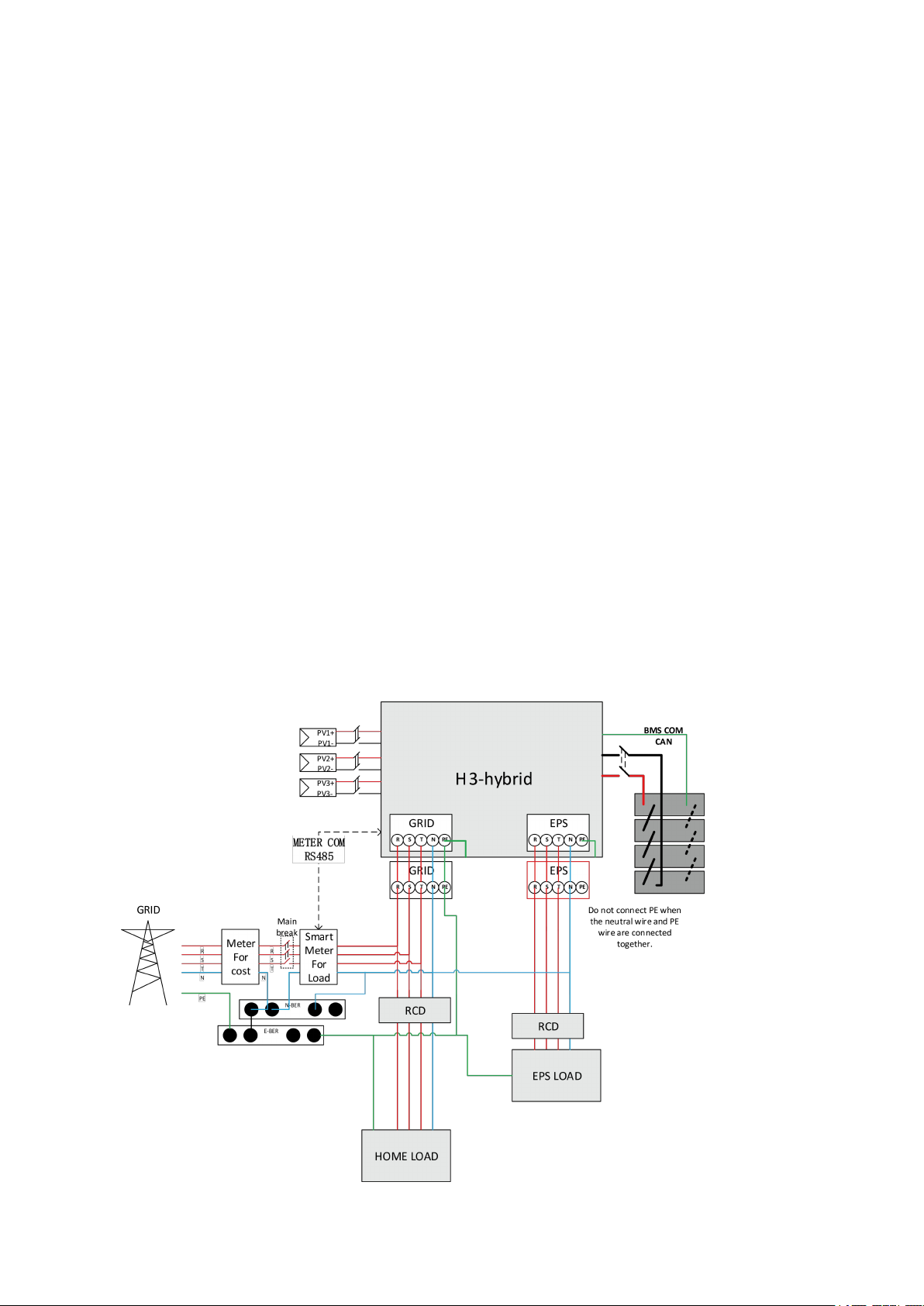

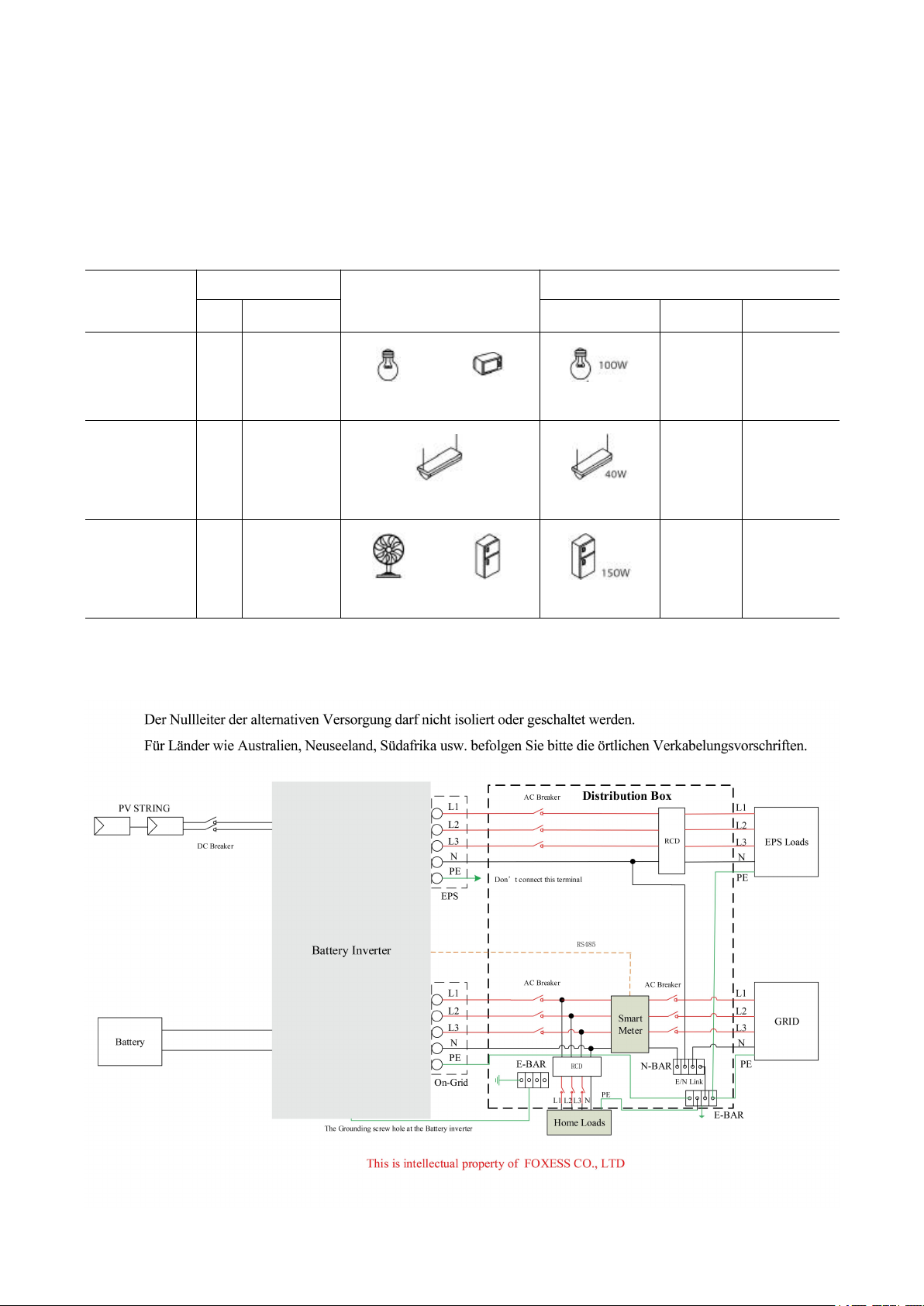

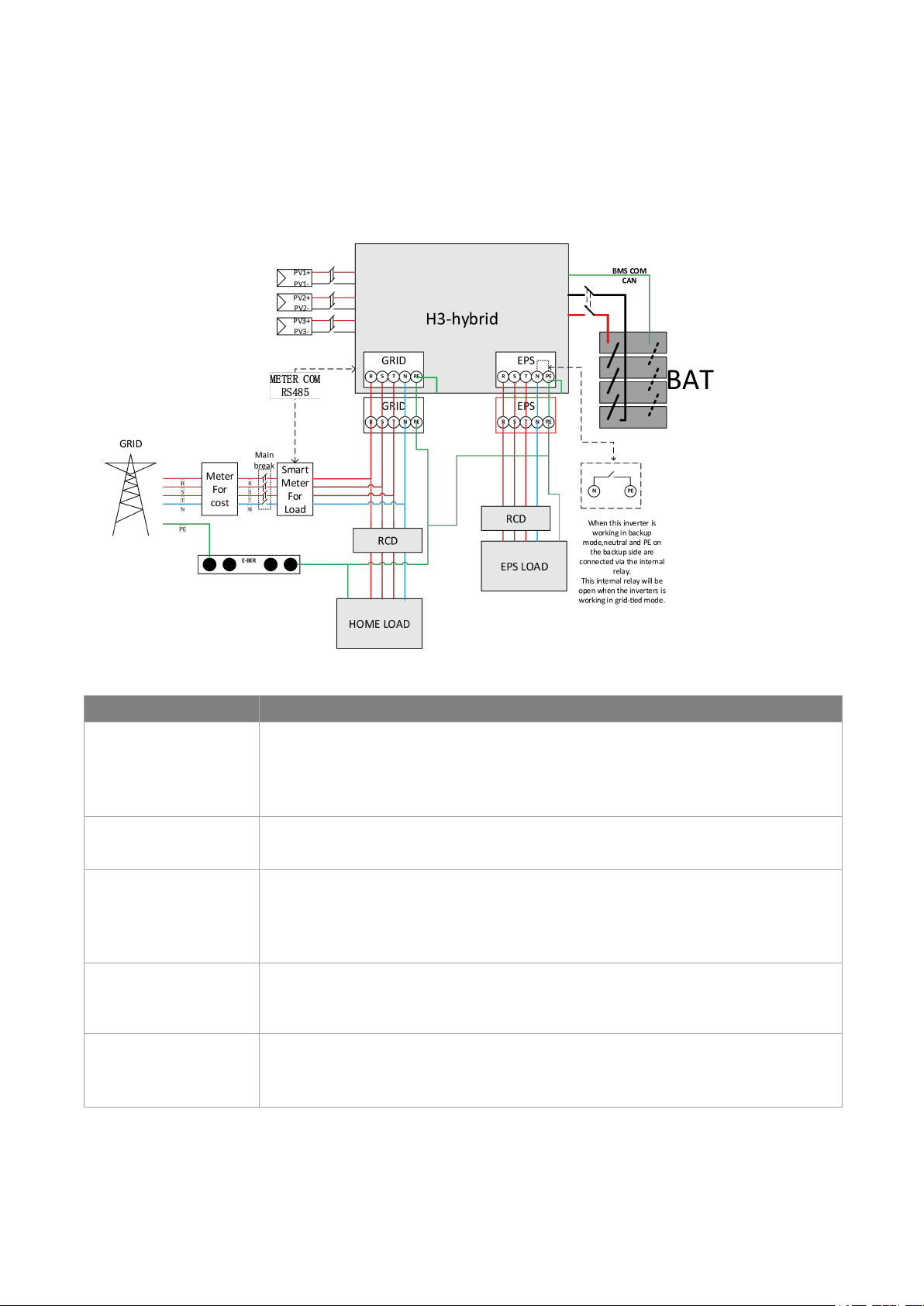

Systemanschlussdiagramme
Hinweis: Gemäß den australischen Sicherheitsanforderungen müssen die neutralen Kabel der Netzseite und der
Backup-Seite miteinander verbunden werden. Andernfalls funktioniert die Sicherungsfunktion nicht.
Dieses Diagramm ist ein Beispiel für eine Anwendung, bei der der Neutralleiter mit dem PE in einem Verteilerkasten
verbunden ist.
Für Länder wie Australien, Neuseeland, Südafrika usw. befolgen Sie bitte die örtlichen Verkabelungsvorschriften.
Dieses Diagramm ist ein Beispiel für eine Anwendung, bei der der Neutralleiter im Verteilerkasten vom PE getrennt ist.
4
Page 7

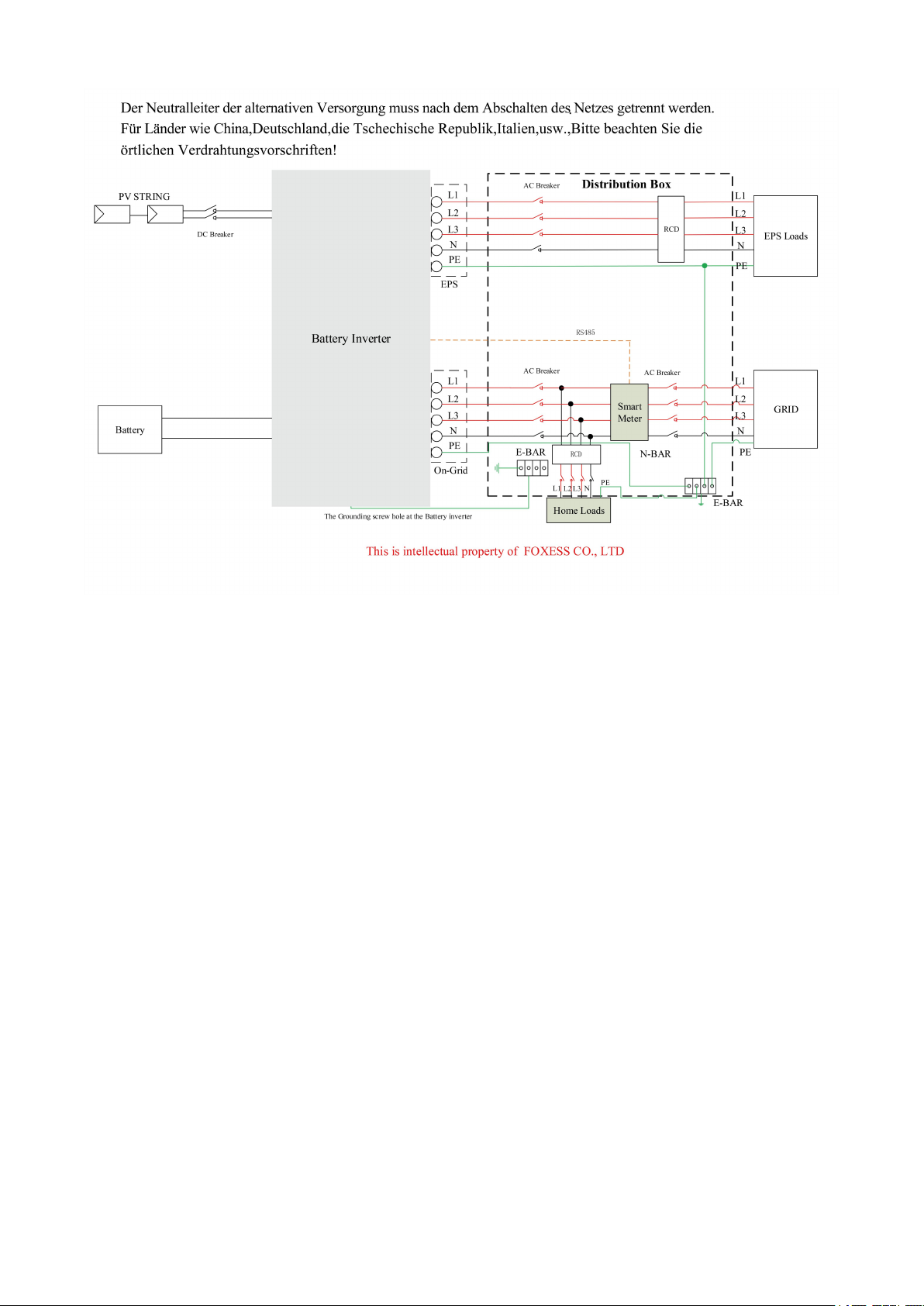

Für Länder wie China, Deutschland, die Tschechische Republik, Italien usw. befolgen Sie bitte die örtlichen
Arbeitsmodus
Beschreibung
Eigenverbrauch
(mit PV-Leistung)
Priorität: Last>Batterie>Netz
Die von der PV-Anlage erzeugte Energie wird zur Optimierung des Eigenverbrauchs
verwendet. Die überschüssige Energie wird zum Laden der Batterien verwendet und dann
ins Netz exportiert.
Eigenverbrauch
(ohne PV-Energie)
Wenn keine PV-Energie eingespeist wird, entlädt sich die Batterie zunächst für die lokalen
Verbraucher, und das Netz liefert Strom, wenn die Batteriekapazität nicht ausreicht.
Einspeisevorrang
Priorität: Last >Netz>Batterie
Im Falle des externen Generators wird der erzeugte Strom zunächst zur Versorgung der
lokalen Verbraucher genutzt und dann in das öffentliche Netz eingespeist. Mit dem
redundanten Strom wird die Batterie geladen.
Back-up Modus
Wenn das Netz ausgeschaltet ist, liefert das System Notstrom aus der PV-Anlage oder der
Batterie, um die Verbraucher im Haus zu versorgen (die Batterie ist im EPS-Modus
erforderlich).
Stromspeicher
Die Energie der Batterie wird genutzt, um die durch die instabile Leistung der
Photovoltaikmodule verursachte Leistungsinstabilität zu unterdrücken, so dass die
Ausgangsleistung des Wechselrichters die ideale Leistungskurve erreicht.
Verdrahtungsvorschriften.
Arbeitsmodus:
Hinweis: Ladezeit bedeutet, dass die Batterie innerhalb des eingestellten Zeitbereichs geladen wird. Die Einstellung der
Ladezeit kann in den drei oben genannten Modi verwendet werden.
5
Page 8

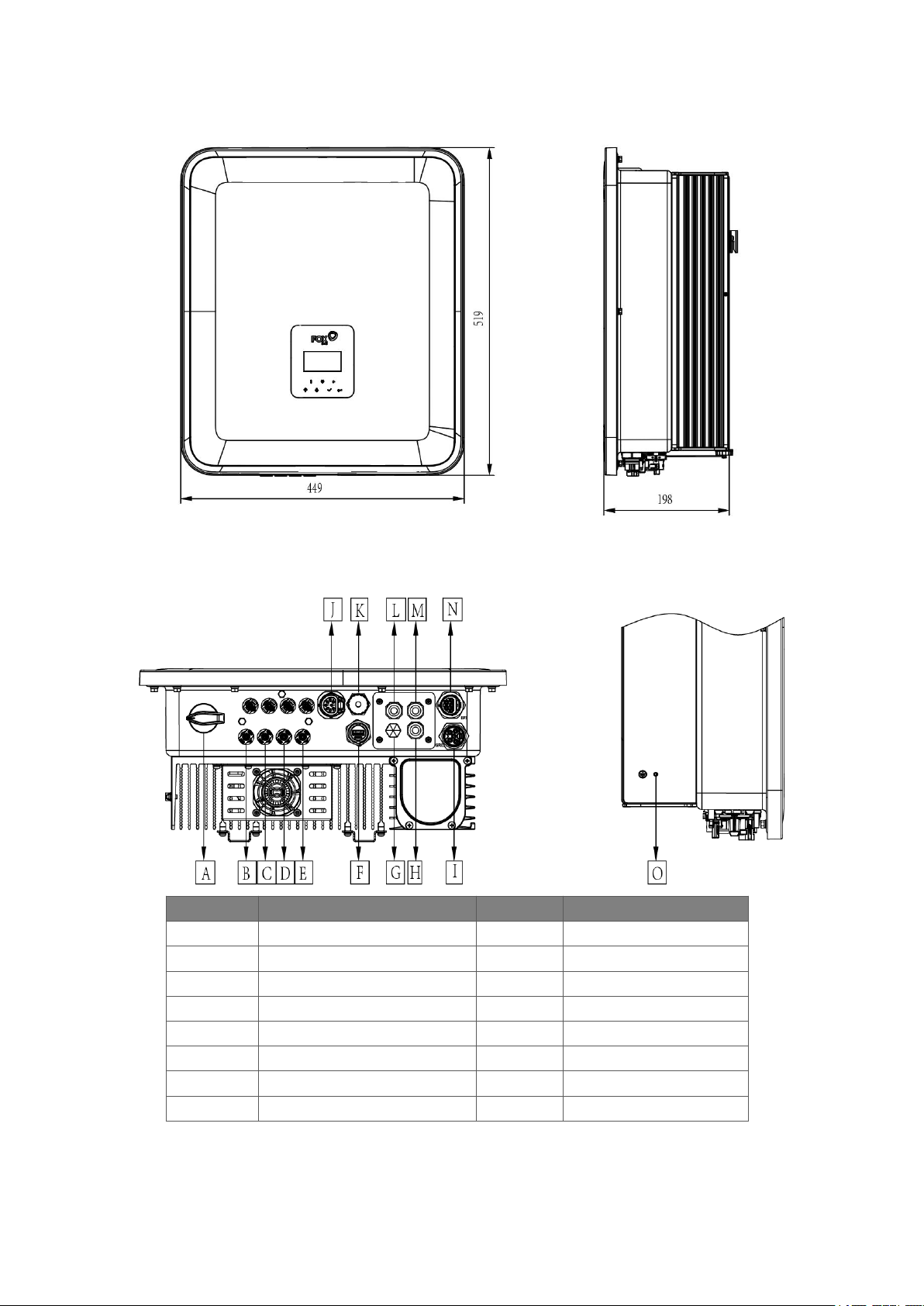

3.2 Dimensionen
Artikel
Beschreibung
Artikel
Beschreibung
A
DC-Schalter
I
Netz
B
PV1JMessgerät / RS485
C
PV2KBMS
D
PV3LDRM
E
Batterie-Anschlüsse
M
PARALLEL2
F
USB / WiFi / GPRS / LAN
N
EPS
G
Wasserdichtes Verschlussventil
O
Erdungsschraube
H
PARALLEL 1
3.3 Klemmen des Wechselrichters
Hinweis: Die Einstellung des Anschlusses ist nur autorisiertem Personal gestattet.
6
Page 9
4. Technische Daten
Modell
H3-5.0-E
H3-6.0-E
H3-8.0-E
H3-10.0-E
H3-12.0-E
PV
Max. empfohlene DC-Leistung [W]
7500
9000
10400
13000
15000
Max. DC-Spannung [V]
1000
1000
1000
1000
1000
Nominale DC- Betriebsspannung [V]
720
720
720
720
720
Max. Eingangsstrom
(Eingang A / Eingang B) [A]
14 / 14
14 / 14
26 / 14
26 / 14
26 / 14
Max. Kurzschlussstrom
(Eingang A / Eingang B) [A]
16 / 16
16 / 16
32 / 16
32 / 16
32 / 16
MPPT-Spannungsbereich [V]
160-950
160-950
160-950
160-950
160-950
MPPT-Spannungsbereich (Volllast) [V]
210-800
250-800
240-800
280-800
320-800
Einschaltspannung [V]
160
160
160
160
160
Anzahl der MPP-Tracker
22222
Strings pro MPP-Tracker
1+1
1+1
2+1
2+1
2+1
Batterie
H3-5.0-E
AC3-5.0-E
H3-6.0-E
AC3-6.0-E
H3-8.0-E
AC3-8.0-E
H3-10.0-E
AC3-10.0-E
H3-12.0-E
Batterietyp
Lithium-Batterie
Batteriespannung [V]
180-600
Volle AC-Last Batteriespannung [V]
205
250
330
410
480
Max. Lade-/Entladestrom [A]
26,0
Kommunikationsschnittstellen
CAN/RS485
Modell
H3-5.0-E
AC3-5.0-E
H3-6.0-E
AC3-6.0-E
H3-8.0-E
AC3-8.0-E
H3-10.0-E
AC3-10.0-E
H3-12.0-E
AC-AUSGANG
AC- Nennleistung [VA]
5000
6000
8000
10000
12000
Max. AC- Scheinleistung [VA]
5500
6600
8800
11000
13200
Netz- Nennspannung
(Wechselspan- nungsbereich) [V]
400V/230VAC;380V/220VAC,3L/N/PE
Nenn- Netzfrequenz [Hz]
50 / 60,±5
Max. AC-Strom [A] (Pro phase)
8,0
9,6
12,8
16,0
19,2
Leistungsfaktor
1 (einstellbar von 0,8 voreilend bis 0,8 nacheilend)
Exportkontrolle
JA
4.1 PV-Eingang (Nur für H3)
4.2 Batterie
4.3 AC-Ausgang/Eingang
7
Page 10
AC-Einschaltstrom [A]
15A@0,5ms
Max. Ausgangsfehlerstrom [A]
150A@0,5ms
Max. Ausgangsüberstromschutz [A]
45
THDI
<3%@ Nennleistung
AC-EINGANG
Max.AC- Leistung [VA]
10000
12000
16000
16000
16000
Nenn- Netzspannung
(Wechselspannungsbereich) [V]
400V/230VAC;380V/220VAC,3L/N/PE
Nenn- Netzfrequenz [Hz]
50 / 60,±5
Max. AC-Strom [A] (Pro phase)
15,2
18,2
24,2
24,2
24,2
AC-Einschaltstrom [A]
15A@0,5ms
Leistungsfaktor
1 (einstellbar von 0,8 voreilend bis 0,8 nacheilend)
4.4 EPS-Ausgang
Modell
H3-5.0-E
AC3-5.0-E
H3-6.0-E
AC3-6.0-E
H3-8.0-E
AC3-8.0-E
H3-10.0-E
AC3-10.0-E
H3-12.0-E
EPS-AUSGANG (MIT BATTERIE)
Max. AC-Scheinleistung [VA]
5000
6000
8000
10000
12000
Spitzenscheinleistung AC
Leistung [VA] (60s)
10000
12000
14000
15000
15000
Nennausgangsspannung [V]
400V/230VAC; 380V/220VAC; 3L/N/PE
Netznennfrequenz [Hz]
50/60
50/60
50/60
50/60
50/60
EPS Max Strom [A]
(Pro Phase)
15,2
18,2
21,2
22,7
22,7
Leistungsfaktor
1 (einstellbar von 0,8 voreilend bis 0,8 nacheilend)
Parallelbetrieb
Ja@max10 Pcs
Schaltzeit
<20ms
THDV
<3%@ Nennleistung
Modell
H3-5.0-E
AC3-5.0-E
H3-6.0-E
AC3-6.0-E
H3-8.0-E
AC3-8.0-E
H3-10.0-E
AC3-10.0-E
H3-12.0-E
EFFIZIENZ
MPPT- Effizienz
99,90%
99,90%
99,90%
99,90%
99,90%
Max. Effizienz
97,80%
97,80%
98,00%
98,00%
98,00%
Euro-Effizienz
97,20%
97,20%
97,30%
97,30%
97,30%
SCHUTZ
PV-Verpolungsschutz
JA
4.5 Effizienz und Schutz
8
Page 11
Verpolungsschutz der Batterie
JA
Anti-Islanding-Schutz
JA
Kurzschlussschutz am Ausgang
JA
Schutz vor Leckstrom
JA
Erkennung von
Isolationswiderständen
JA
Überspannungskategorie
III (AC-Seite), II (DC-Seite)
Verpolungsschutz
JA
Überstromschutz
/Übertemperaturschutz
JA
AC/DC-Überspannungsschutz
(SPD)
Typ II
AFCI-Schutz
※
optional
DC-Schalter
optional
String-Überwachungsfunktion
※
optional
Hinweis: ※befindet sich in der Entwicklung.
ABMESSUNGEN UND GEWICHT
Dimensionen (B x H x T) [mm]
449*519*198
Nettogewicht [kg]
28
Kühlung
Natürliche Konvektion
Lüfter Konvenktion
Wechselrichter-Topologie
Nicht-isoliert
Kommunikationsschnittstelle
Ethernet, Messgerät, WLAN/GPRS/LAN (optional), DRM, USB,
BMS(CAN&RS485), RS485
LCD-Anzeige
Hintergrundbeleuchtung 16*4 Zeichen
UMGEBUNGSGRENZWERT
Installation
an der Wand montiert
Ingress-Schutz
IP65 (für den Außenbereich)
Betriebstemperaturbereich des
Wechselrichters[°C]
-25…... +60 (Leistungsreduzierung bei +45°C)
Relative Luftfeuchtigkeit bei Lagerung/
Betrieb
0%-100% (ohne Kondensation)
Höhenlage [m]
<2000
Schutzklasse
I
Lagertemperatur [°C]
-40…… +70
Standby-Verbrauch [W]
200 W für Warsm-Standby, 15 W für Kalt-Standby
Leerlaufmodus
JA
Taste
Kapazitiver Berührungssensor *4
Summer
1, innen (EPS & Erdschluss-Fehler)
4.6 Allgemeine Daten
9
Page 12
5. Installation

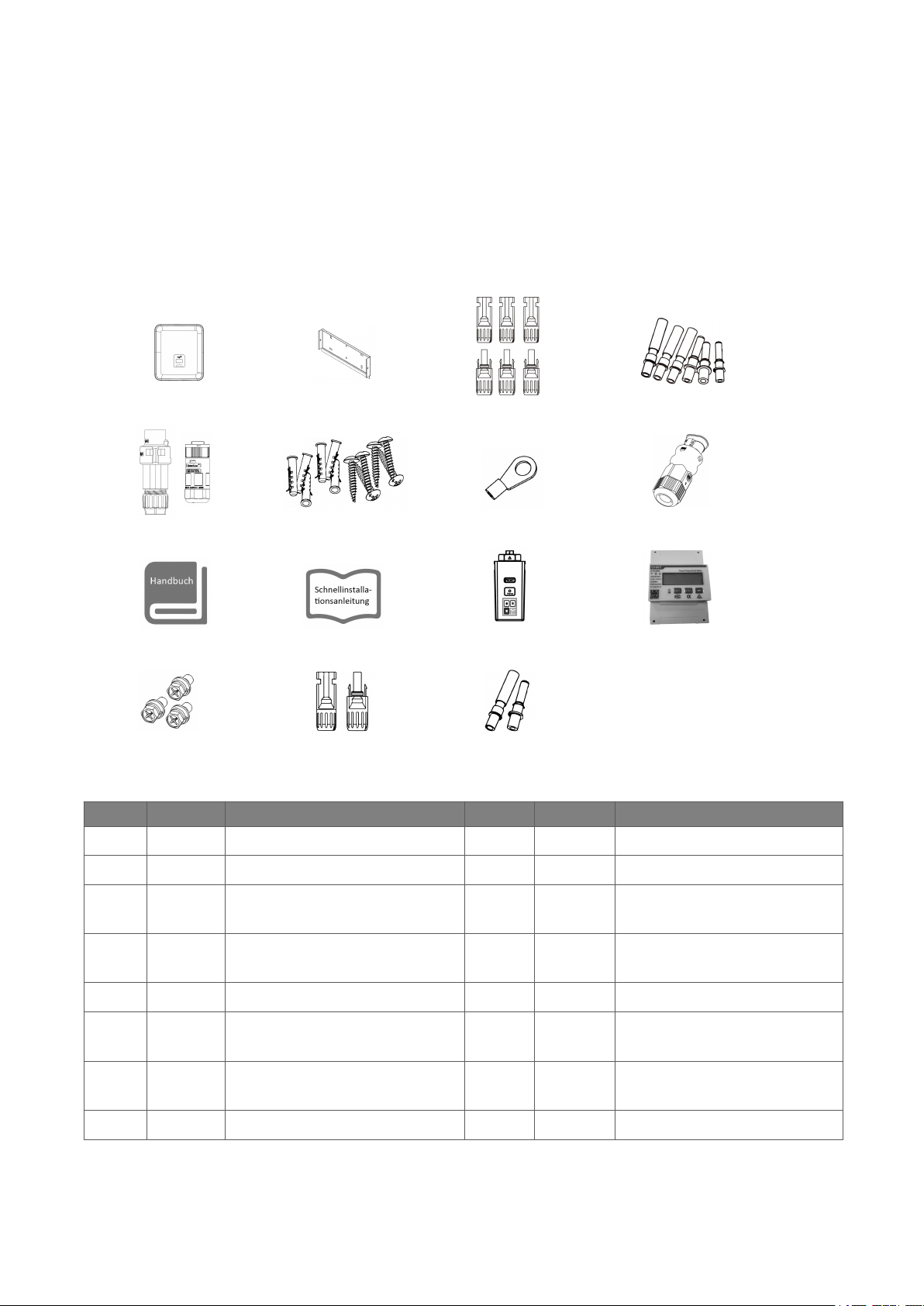

M N O
I J K L
A B C D
E F G H
Objekt
Menge
Beschreibung
Objekt
Menge
Beschreibung
A1Wechselrichter
I1Produkthandbuch
B2Halterungen
J1Schnellinstallationsanleitung
C
6
PV-Anschlüsse (Nur für H3)
(3*positiv, 3*negativ)
K
1
WLAN/GPRS/LAN (Optional)
D
6
PV-Pin-Kontakte (Nur für H3)
(3*positiv, 3*negativ)
L1Messgerät
E2AC-Anschlüsse
M
3
Sechskantschrauben
F
6
Erweiterungsrohre &
Expansionsschrauben
N
2
Batterie-Anschlüsse
(1*positiv, 1*negativ)
G1Erdungsanschluss
O
2
Batterie -Pin-Kontakte
(1*positiv, 1*negativ)
H1Kommunikationsanschluss
5.1 Auf physische Beschädigung prüfen
Vergewissern Sie sich, dass der Wechselrichter beim Transport unversehrt geblieben ist. Bei sichtbaren Schäden, wie z. B.
Rissen, wenden Sie sich bitte sofort an Ihren Händler.
5.2 Einphasig-Speichersystem
Öffnen Sie die Verpackung und nehmen Sie das Produkt heraus, überprüfen Sie bitte zuerst das Zubehör. Die Packliste ist
unten abgebildet.
10
Page 13
5.3 Montage
Position
Mindestabstand
Links
500mm
Rechts
500mm
Oben
500mm
unten
500mm

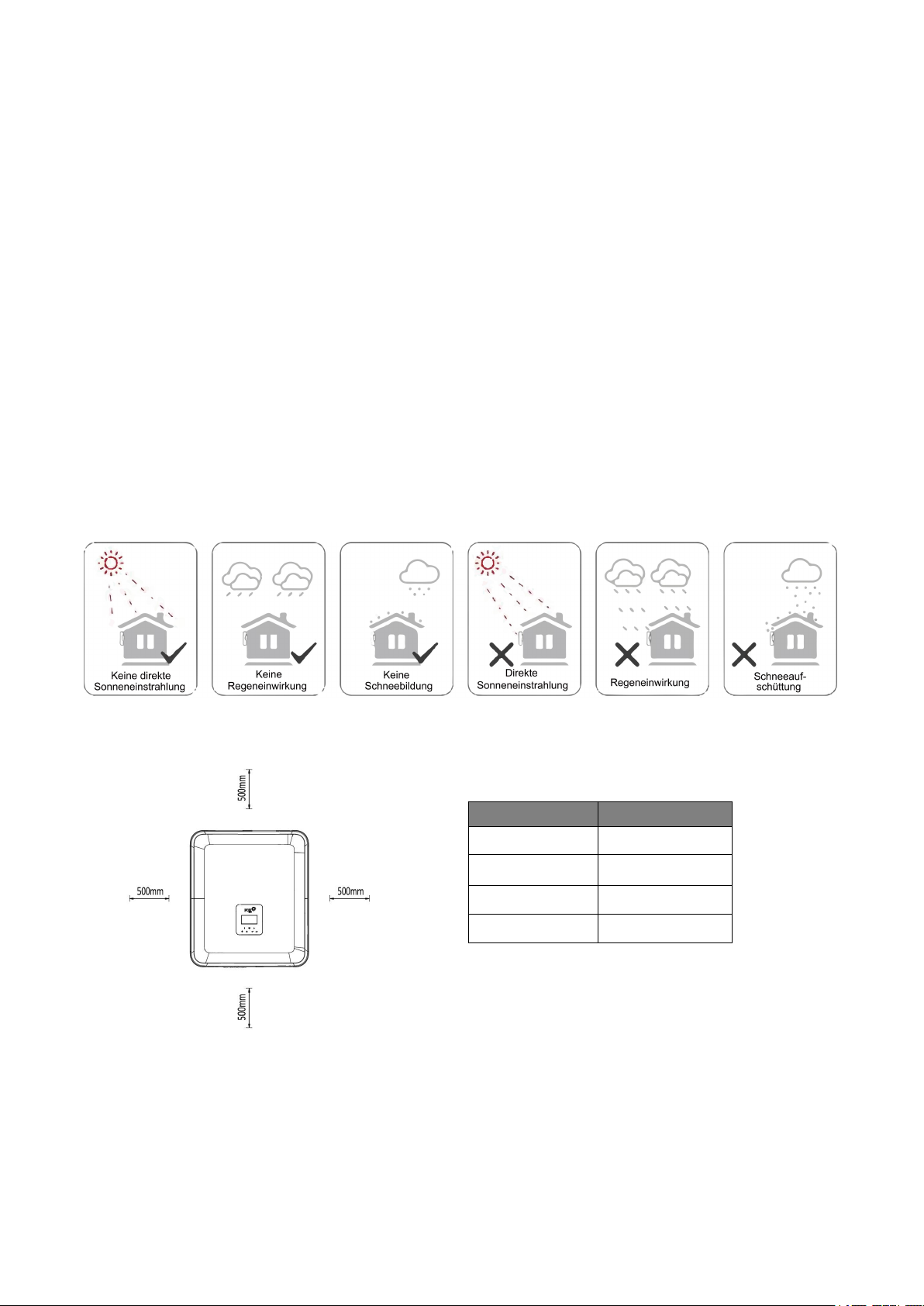

Vorsichtsmaßnahmen bei der Installation
Stellen Sie sicher, dass der Installationsort die folgenden Bedingungen erfüllt:
- Nicht in direkter Sonneneinstrahlung.
- Nicht in Bereichen, in denen leicht entflammbare Materialien gelagert werden.
- Nicht in explosionsgefährdeten Bereichen.
- Nicht direkt in der kühlen Luft.
- Nicht in der Nähe der Fernsehantenne oder des Antennenkabels.
- Nicht höher als ca. 2000m über dem Meeresspiegel.
- Nicht in einer Umgebung mit Niederschlag oder hoher Luftfeuchtigkeit (> 95%).
- Unter guten Belüftungsbedingungen.
- Die Umgebungstemperatur im Bereich von -25°C bis +60°C.
- Die Neigung der Wand sollte innerhalb von +5°C liegen.
- Die Wand, an der der Wechselrichter hängt, sollte die folgenden Bedingungen erfüllen:
A. Massiver Ziegel/Beton oder eine gleichwertige Befestigungsfläche;
B. Der Wechselrichter muss gestützt oder verstärkt werden, wenn die Festigkeit der Wand nicht ausreicht (z. B.
Holzwand, mit einer dicken Dekorationsschicht bedeckte Wand).
Bitte vermeiden Sie direkte Sonneneinstrahlung, Regen und Schnee während der Installation und des Betriebs.
Platzbedarf
11
Page 14
Montageschritte
Erforderliche Werkzeuge für die Installation:
- Handschraubendreher;
- Elektrische Bohrmaschine (Bohrer-Satz 8mm);
- Crimpzange;
- Abisolierzange;
- Schraubendreher.

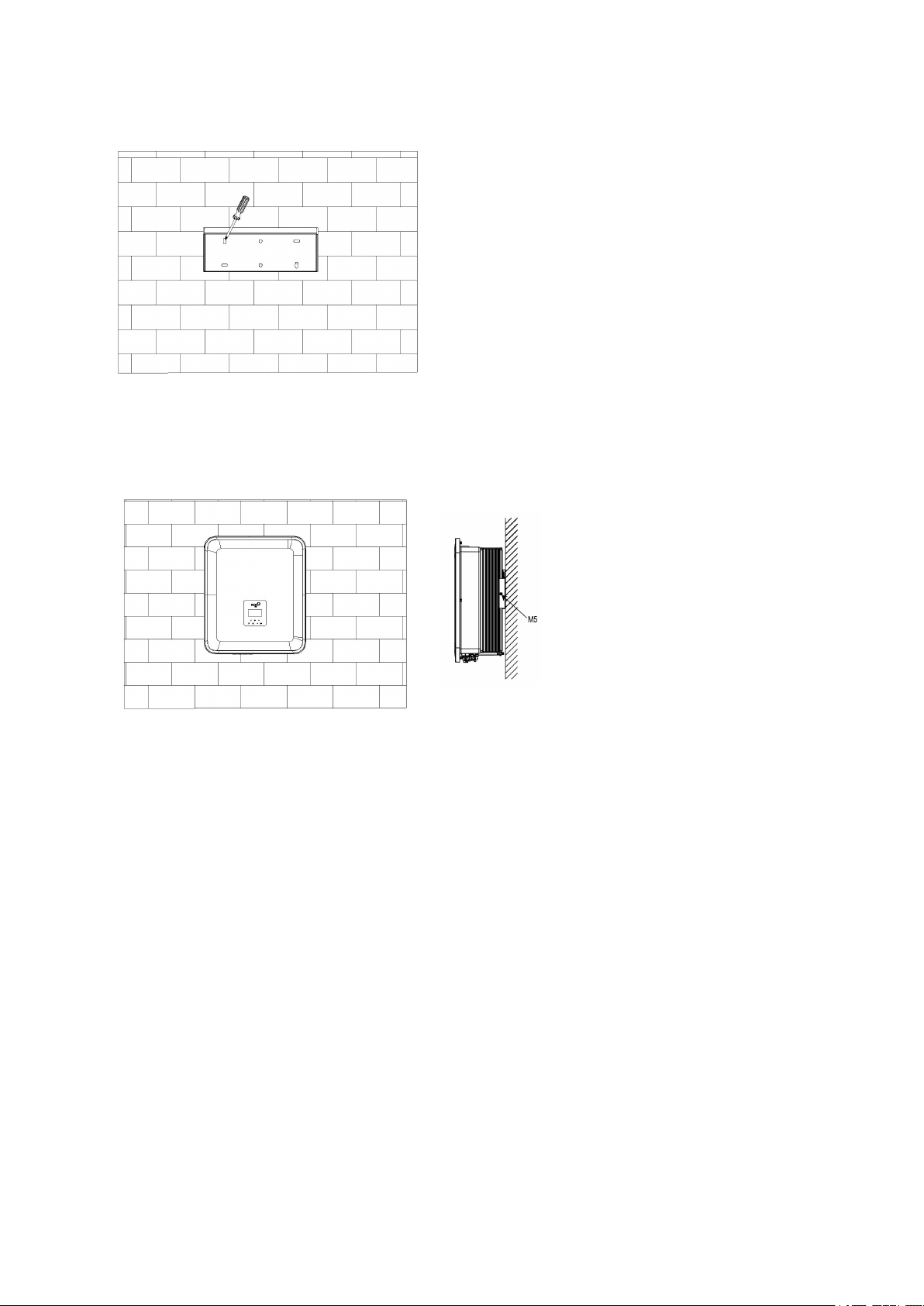

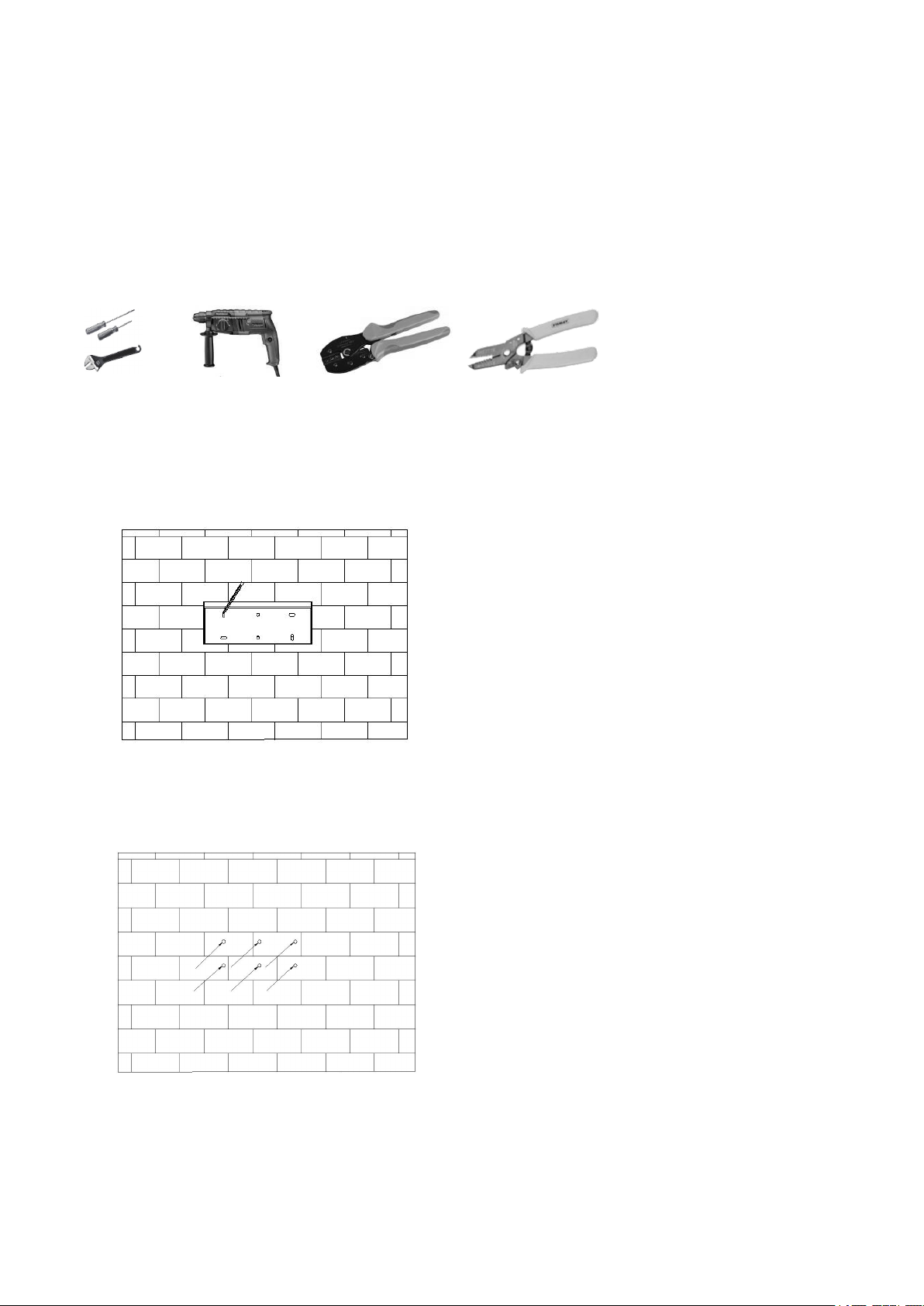

1. Befestigen Sie die Halterung an der Wand
-
Wählen Sie den Ort, an dem Sie den Wechselrichter installieren möchten. Bringen Sie die Halterung an der Wand an
und markieren Sie die Position der 6 Löcher in der Halterung.
- Bohren Sie die Löcher mit einer elektrischen Bohrmaschine, stellen Sie sicher, dass die Löcher mindestens 50 mm
tief und 8 mm breit sind, und ziehen Sie dann die Dehnungsrohre fest.
12
Page 15
- Stecken Sie die Dehnungsrohre in die Löcher und ziehen Sie sie fest. Montieren Sie die Halterung mit den
Dehnschrauben.
2. Anpassen des Wechselrichters an die Wandhalterung
- Montieren Sie den Wechselrichter an der Halterung. Sichern Sie den Wechselrichter mit der M5-Schraube und der
Unterlegscheibe.
13
Page 16
6. Elektrischer Anschluss
Hinweis!
Bitte wählen Sie einen geeigneten externen DC-Schalter, wenn der Wechselrichter keinen eingebauten
DC-Schalter hat.
Warnung!
Die Spannung der PV-Module ist sehr hoch und liegt in einem gefährlichen Spannungsbereich, bitte
beachten Sie beim Anschluss die elektrischen Sicherheitsregeln.
Warnung!
Bitte PV nicht positiv oder negativ auf Masse legen!
Hinweis!
PV-Module: Bitte achten Sie darauf, dass sie vom gleichen Typ sind, die gleiche Leistung und die
gleichen Spezifikationen haben, identisch ausgerichtet sind und im gleichen Winkel geneigt sind. Um
Kabel zu sparen und DC-Verluste zu reduzieren, empfehlen wir, der Wechselrichter so nah wie möglich
an den PV-Modulen zu installieren.
6.1 PV-Anschluss (Nur für H3)
Schritt 1: PV-String-Anschluss

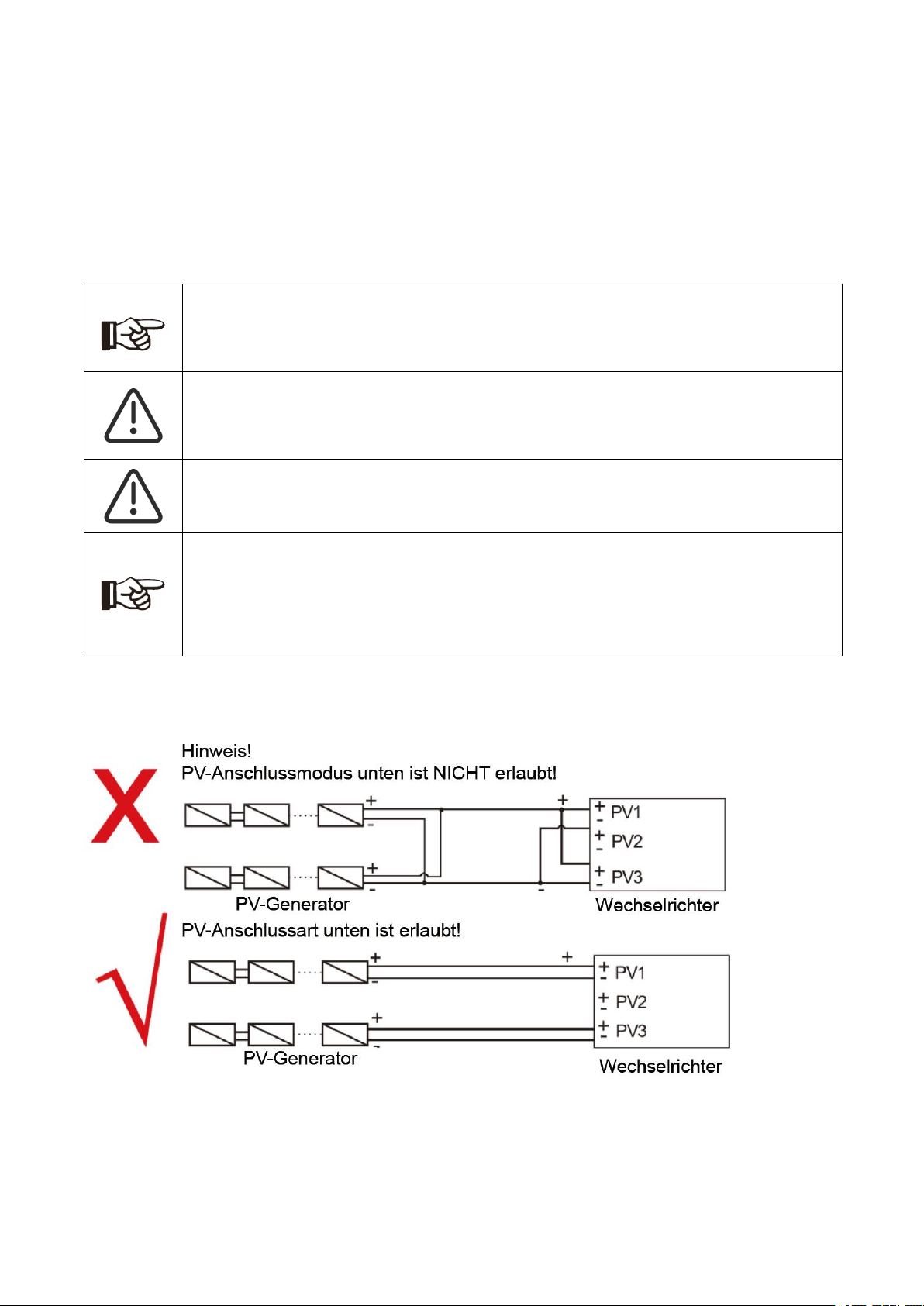

Die Wechselrichter der Serie H3 können mit 2 Strängen von PV-Modulen verbunden werden. Bitte wählen Sie geeignete
PV-Module mit hoher Zuverlässigkeit und Qualität. Die Leerlaufspannung des angeschlossenen Modulfelds sollte weniger
als 1000 V betragen, und die Betriebsspannung sollte innerhalb des MPPT-Spannungsbereichs liegen.
14
Page 17
Schritt 2: PV-Verdrahtung
Schalten Sie den DC-Schalter aus.

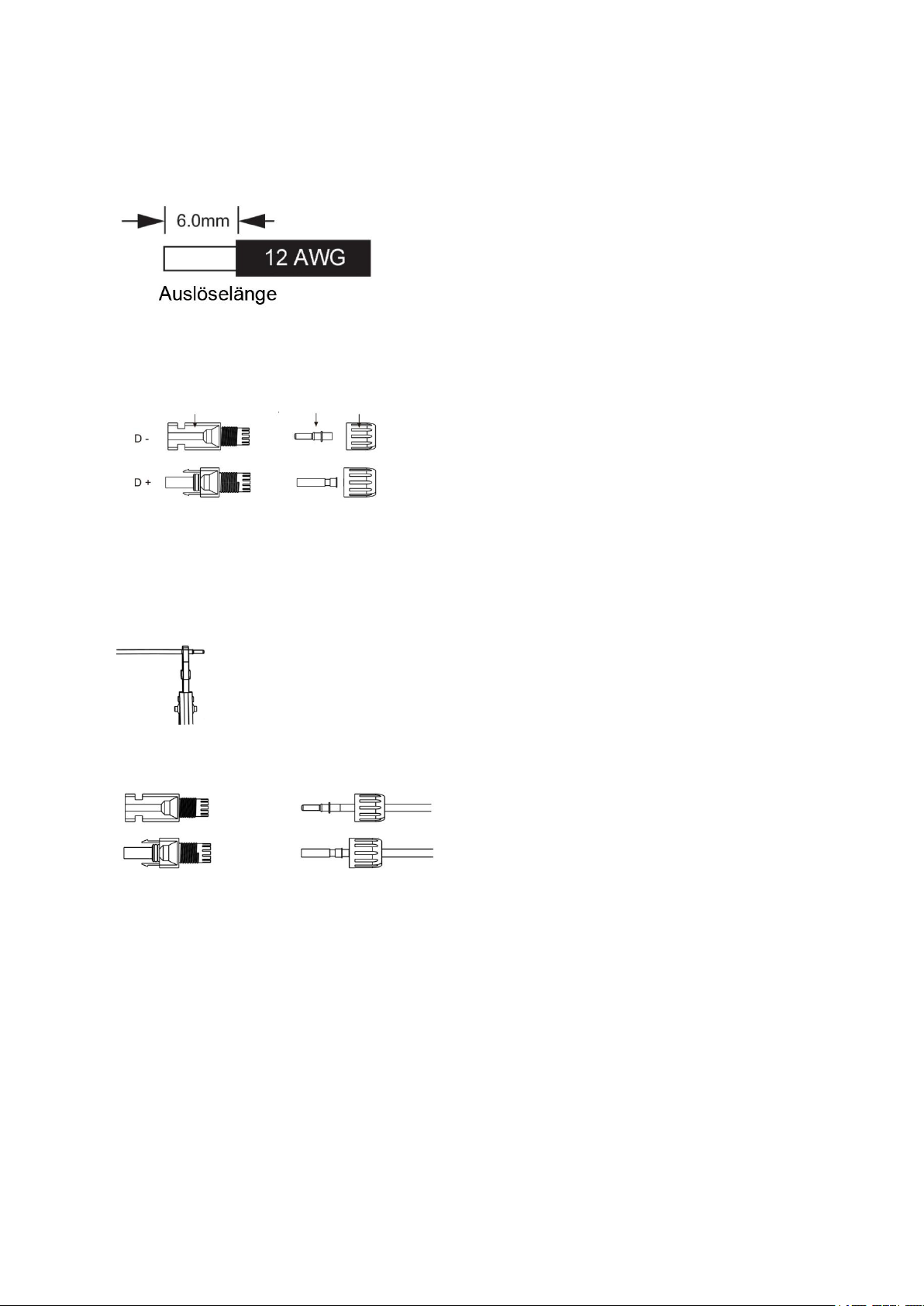

Wählen Sie 12 AWG-Draht für den Anschluss des PV-Moduls.
Schneiden Sie 6 mm der Isolierung vom Drahtende ab.
Trennen Sie den DC-Stecker (PV) wie unten dargestellt.
Stecker Stiftkontakt Kabelmutter
Führen Sie das abisolierte Kabel in den Stiftkontakt ein und achten Sie darauf, dass alle Leiterlitzen im Stiftkontakt
erfasst werden.
Stiftkontakt mit Hilfe einer Crimpzange crimpen. Setzen Sie den Stiftkontakt mit abisoliertem Kabel in die
entsprechende Crimpzange ein und vercrimpen Sie den Kontakt.
Führen Sie den Stiftkontakt durch die Kabelmutter und montieren Sie ihn auf der Rückseite des Steckers oder der
Buchse. Wenn Sie ein "Klicken" spüren oder hören, sitzt die Stiftkontaktbaugruppe richtig.
Entriegeln Sie den DC-Stecker
- Verwenden Sie das angegebene Schraubenschlüssel-Werkzeug.
- Wenn Sie den DC+ Stecker trennen, drücken Sie das Werkzeug von oben nach unten.
- Wenn Sie den DC - Stecker trennen, drücken Sie das Werkzeug von unten nach unten.
- Trennen Sie die Stecker mit der Hand.
15
Page 18
6.2 Anschluss der Batterie
Schalten Sie den DC-Schalter aus.
Wählen Sie 8 AWG-Draht für den Anschluss des batterie.

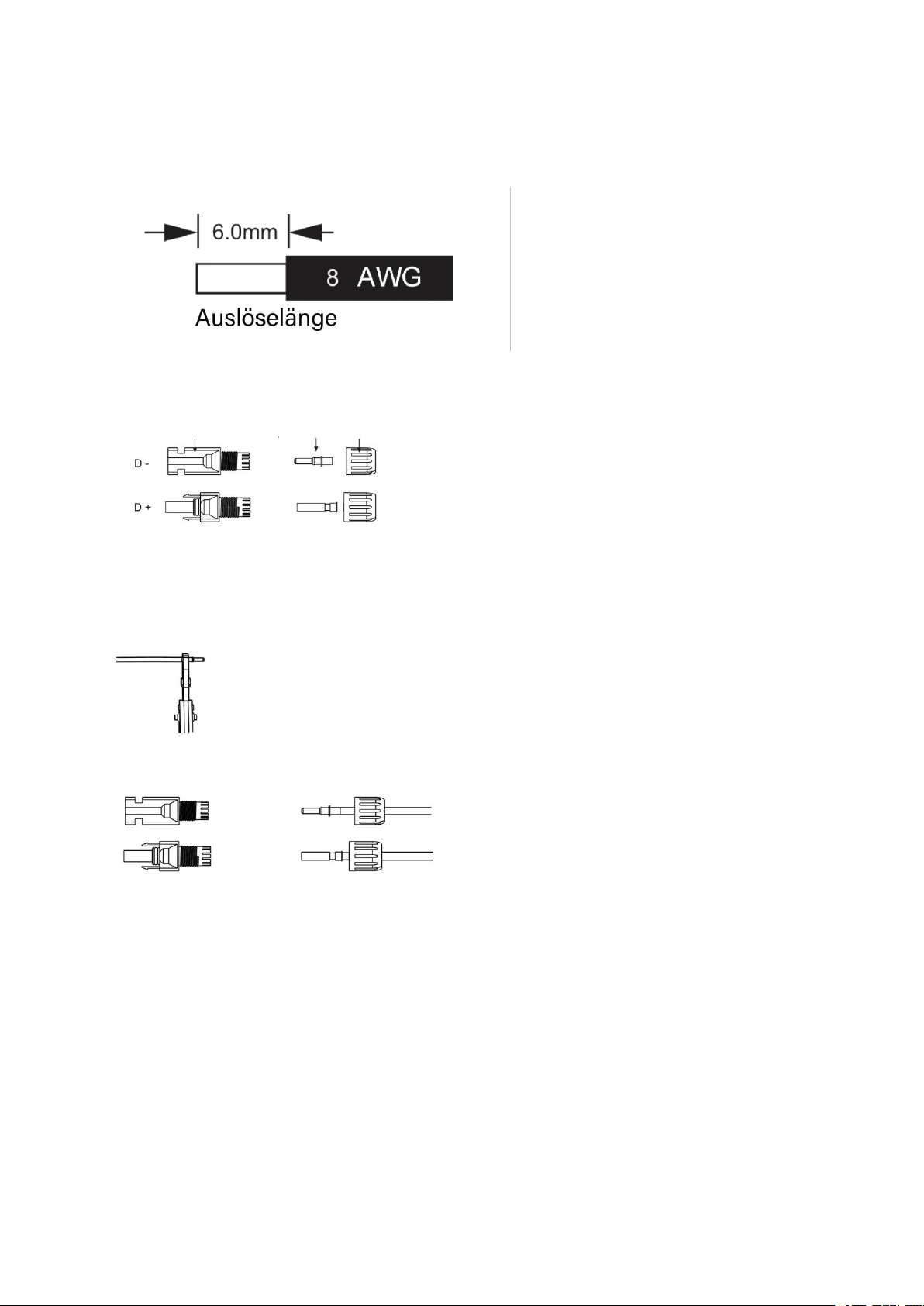

Schneiden Sie 6 mm der Isolierung vom Drahtende ab.
Trennen Sie den DC-Stecker (batterie) wie unten dargestellt.
Stecker Stiftkontakt Kabelmutter
Führen Sie das abisolierte Kabel in den Stiftkontakt ein und achten Sie darauf, dass alle Leiterlitzen im Stiftkontakt
erfasst werden.
Stiftkontakt mit Hilfe einer Crimpzange crimpen. Setzen Sie den Stiftkontakt mit abisoliertem Kabel in die
entsprechende Crimpzange ein und vercrimpen Sie den Kontakt.
Führen Sie den Stiftkontakt durch die Kabelmutter und montieren Sie ihn auf der Rückseite des Steckers oder der
Buchse. Wenn Sie ein "Klicken" spüren oder hören, sitzt die Stiftkontaktbaugruppe richtig.

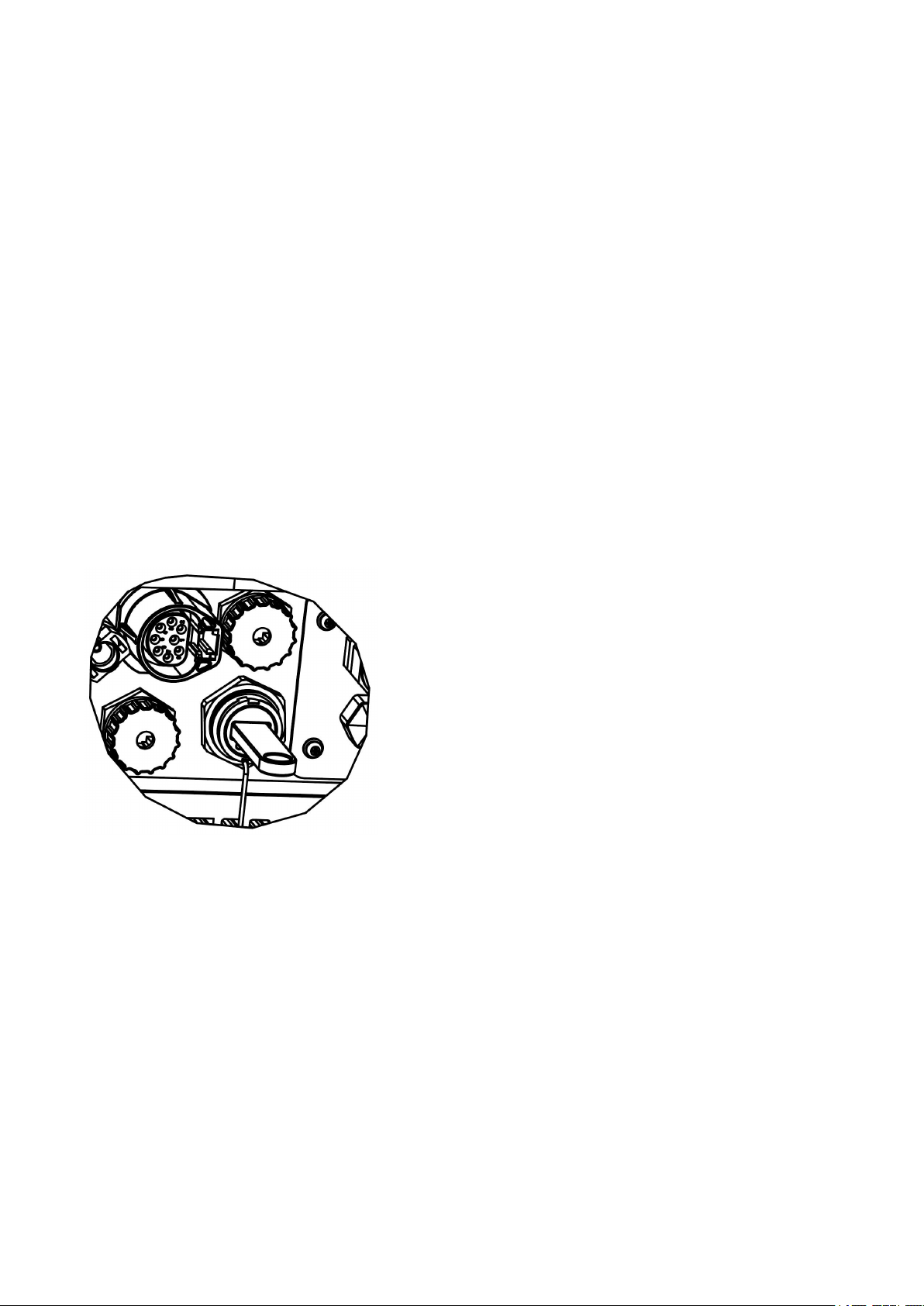

Entriegeln Sie den DC-Stecker
- Verwenden Sie das angegebene Schraubenschlüssel-Werkzeug.
- Wenn Sie den DC+ Stecker trennen, drücken Sie das Werkzeug von oben nach unten.
- Wenn Sie den DC - Stecker trennen, drücken Sie das Werkzeug von unten nach unten.
- Trennen Sie die Stecker mit der Hand.
16
Page 19
6.3 Netzverbindung
Modell (kW)
5.0
6.0
8.0
10.0
12.0
Kabel (netzgebunden)
4,0-6,0mm²
4,0-6,0mm²
4,0-6,0mm²
4,0-6,0mm²
4,0-6,0mm²
Kabel (EPS)
4,0-6,0mm²
4,0-6,0mm²
4,0-6,0mm²
4,0-6,0mm²
4,0-6,0mm²
Micro-Unterbrecher
63A
63A
63A
63A
63A
WARNUNG!
Ein Mikroschalter für den maximalen Ausgangsüberstromschutz muss zwischen Wechselrichter und Netz
installiert werden, und der Strom des Schutzgeräts ist in der obigen Tabelle angegeben.
Schritt 1: Netzkabelanschluss
Die Wechselrichter der Serie H3/AC3 sind für dreiphasig Netze ausgelegt. Der Spannungsbereich ist 220/230/240V; die
Frequenz ist 50/60Hz. Andere technische Anforderungen sollten mit den Anforderungen des örtlichen öffentlichen Netzes
übereinstimmen.
Schritt 2: Netzverdrahtung
Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Spannungsbereich (siehe technische
Daten).
Schalten Sie den Leistungsschalter von allen Phasen ab und sichern Sie ihn gegen Wiedereinschalten.
Kürzen Sie die Drähte:

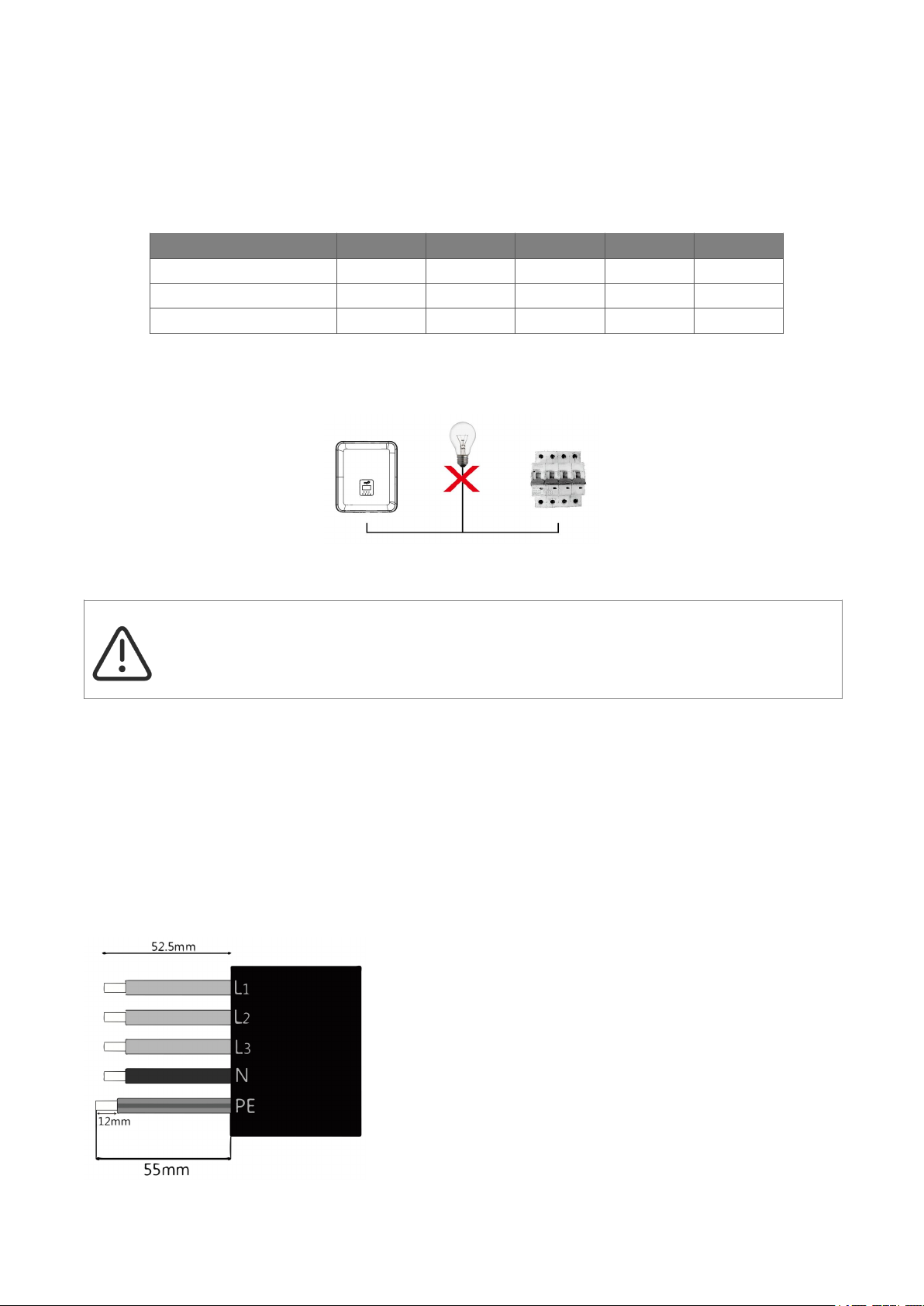

- Kürzen Sie alle Drähte auf 52,5 mm und den PE-Leiter auf 55 mm.
- Verwenden Sie die Crimpzange, um 12mm der Isolierung von allen Drahtenden wie unten dargestellt
Hinweis: Bitte beachten Sie den lokalen Kabeltyp und die Farbe für die tatsächliche Installation.
abzuschneiden.
L1/L2/L3: Brauner/roter/grüner oder Gelber Draht
N: Blau/Schwarzer Draht
PE: Gelber und grüner Draht
17
Page 20
A. EPS-Verdrahtung

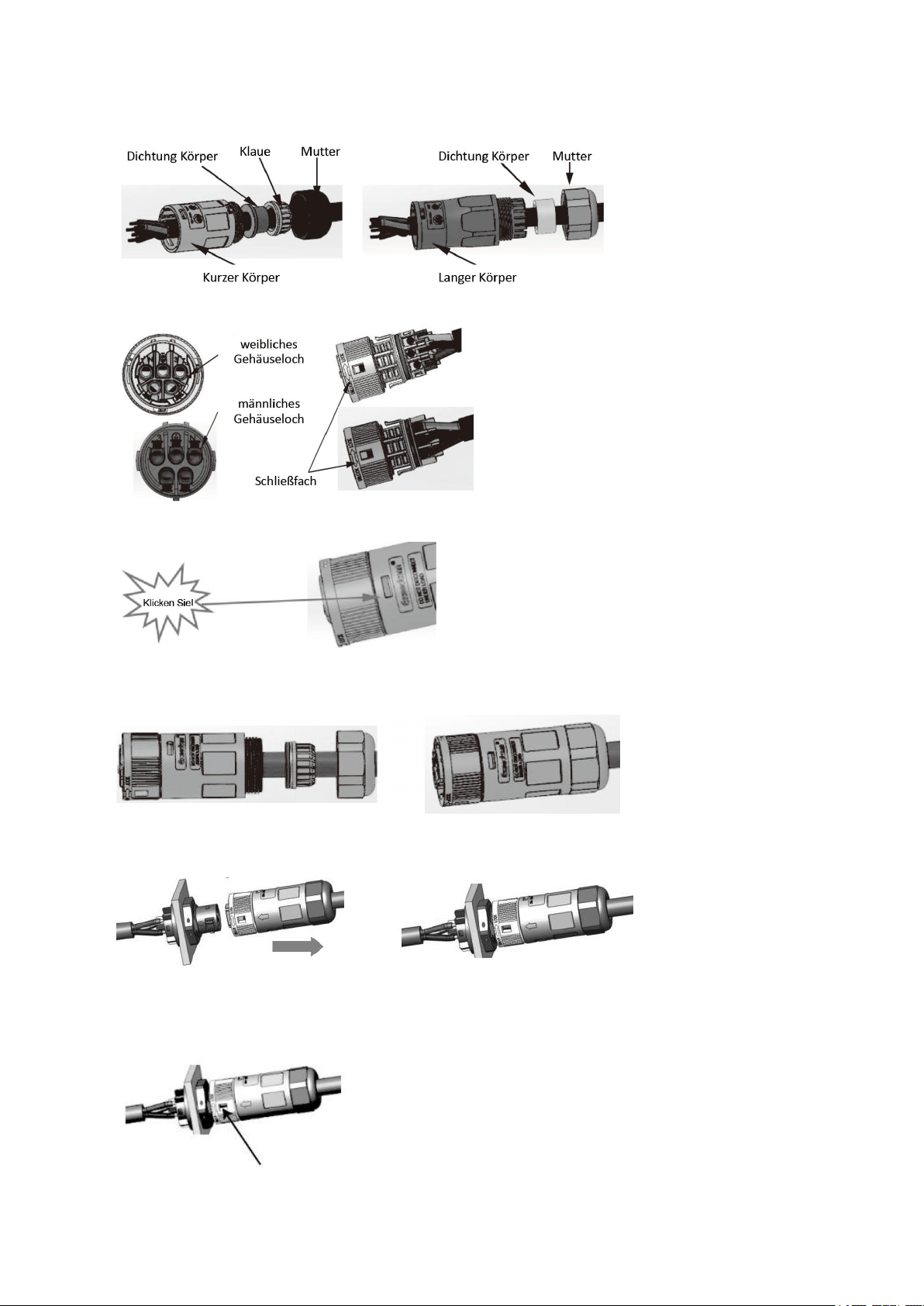

Setzen Sie die Teile auf das Kabel.
Krimpdrähte, Schraubendrehmoment 0,8+/-0,1N-m.
Gehäuse in den Körper drücken.
Setzen Sie den Dichtungskörper und den Fadenfänger in das Hauptgehäuse ein, schrauben Sie die Kontermutter in
das Hauptgehäuse, und das Drehmoment beträgt (2,5 + / - 0,5N-m).
Stecken Sie das männliche Ende in das weibliche Ende. Für die Drehrichtung der Verriegelung beachten Sie bitte die
LOCK-Markierung auf der Baugruppe.
Entfernen Sie den EPS-Stecker: Drücken Sie das Bajonett mit einem kleinen Schraubendreher oder dem
Entriegelungswerkzeug. Drehen Sie die Hülse in Richtung der UNLOCK-Markierung auf der Baugruppe und ziehen
Sie sie dann heraus.
18
Page 21

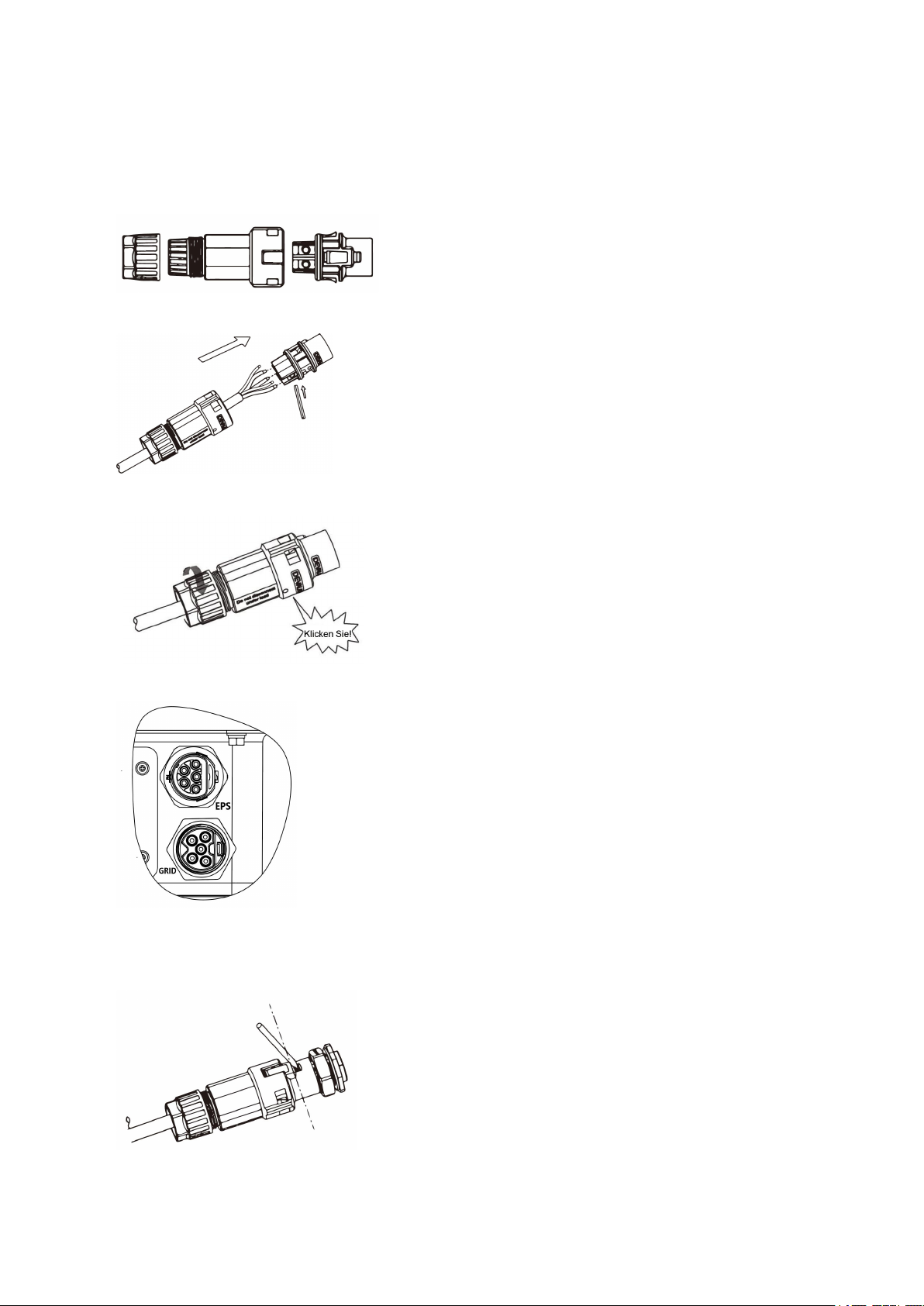

B. Netz-Verdrahtung
Trennen Sie den Netzgebunden-Stecker wie unten dargestellt in drei Teile.
- Halten Sie den mittleren Teil des Buchseneinsatzes fest, drehen Sie die hintere Schale, um sie zu lösen, und
nehmen Sie sie vom Buchseneinsatz ab.
- Entfernen Sie die Kabelmutter (mit Gummieinsatz) von der hinteren Schale.
Schieben Sie die Kabelmutter und dann die Rückenschale auf das Kabel.
Drücken Sie die Gewindehülse in die Buchse, ziehen Sie die Kappe auf der Klemme fest.
Drücken Sie die Gewindehülse auf die Anschlussklemme, bis beide fest am Wechselrichter eingerastet sind.
Entfernen Sie den Netz-anschluss: Drücken Sie das Bajonett mit einem kleinen Schraubendreher oder dem
Entriegelungswerkzeug aus dem Schlitz und ziehen Sie es heraus, oder schrauben Sie die Gewindehülse ab und
ziehen Sie sie dann heraus.
19
Page 22
6.4 Anschluss an den Erdungsanschluss

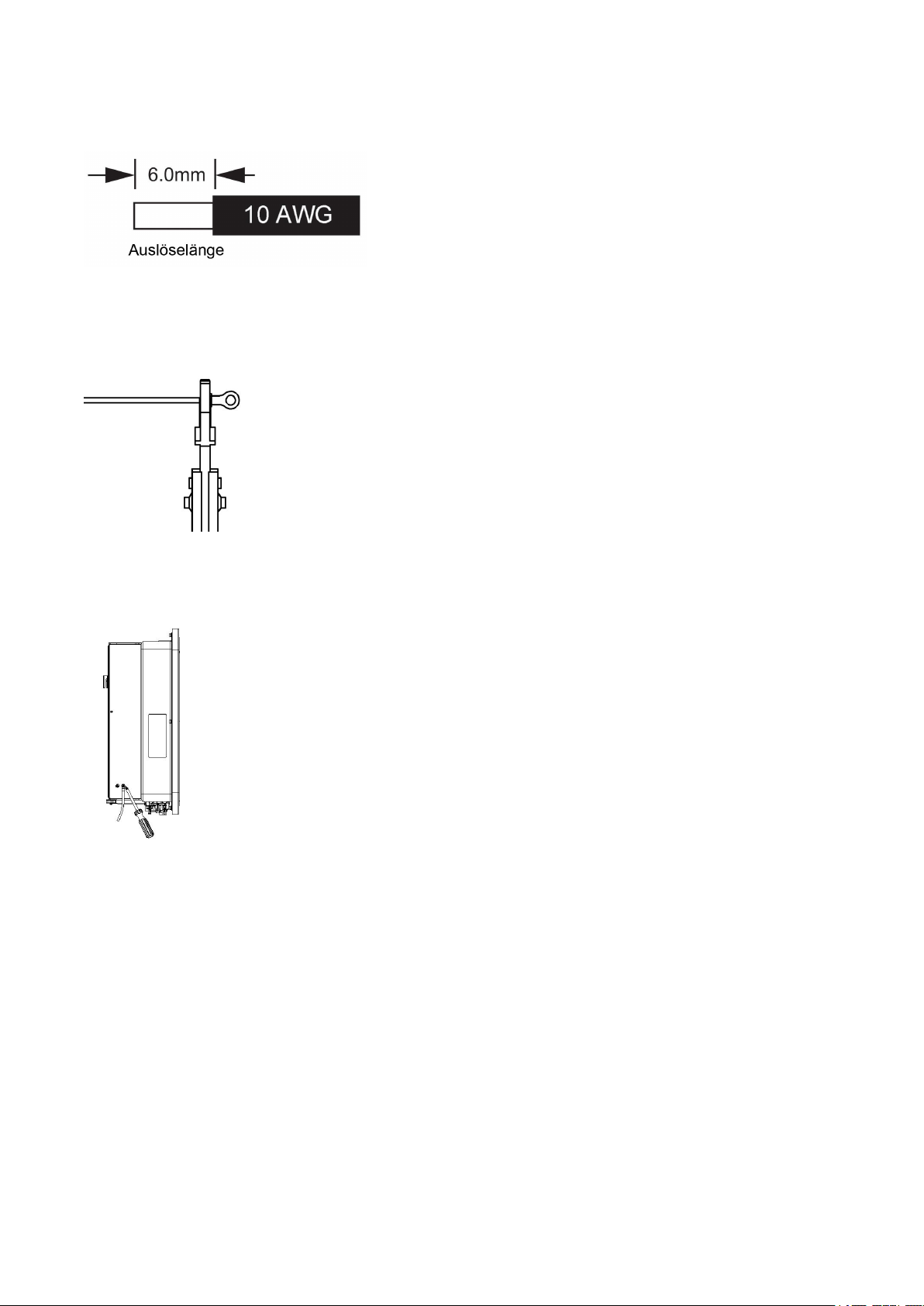

Schneiden Sie 6 mm der Isolierung vom Kabelende ab.
• Führen Sie das abisolierte Kabel in die Erdungsklemme ein und vergewissern Sie sich, dass alle Litzen in der
Erdungsklemme eingeklemmt sind.
• Crimpen Sie den Erdungsanschluss mit einer Crimpzange. Setzen Sie den Erdungsanschluss mit abisoliertem Kabel
in die entsprechende Crimpzange ein und vercrimpen Sie den Kontakt.
Verwenden Sie die Crimpzange, um das Erdungskabel in die Erdungsklemme zu drücken, und schrauben Sie die
Erdungsschraube mit einem Schraubendreher wie unten gezeigt fest:
20
Page 23
6.5 Elektrischer Anschluss

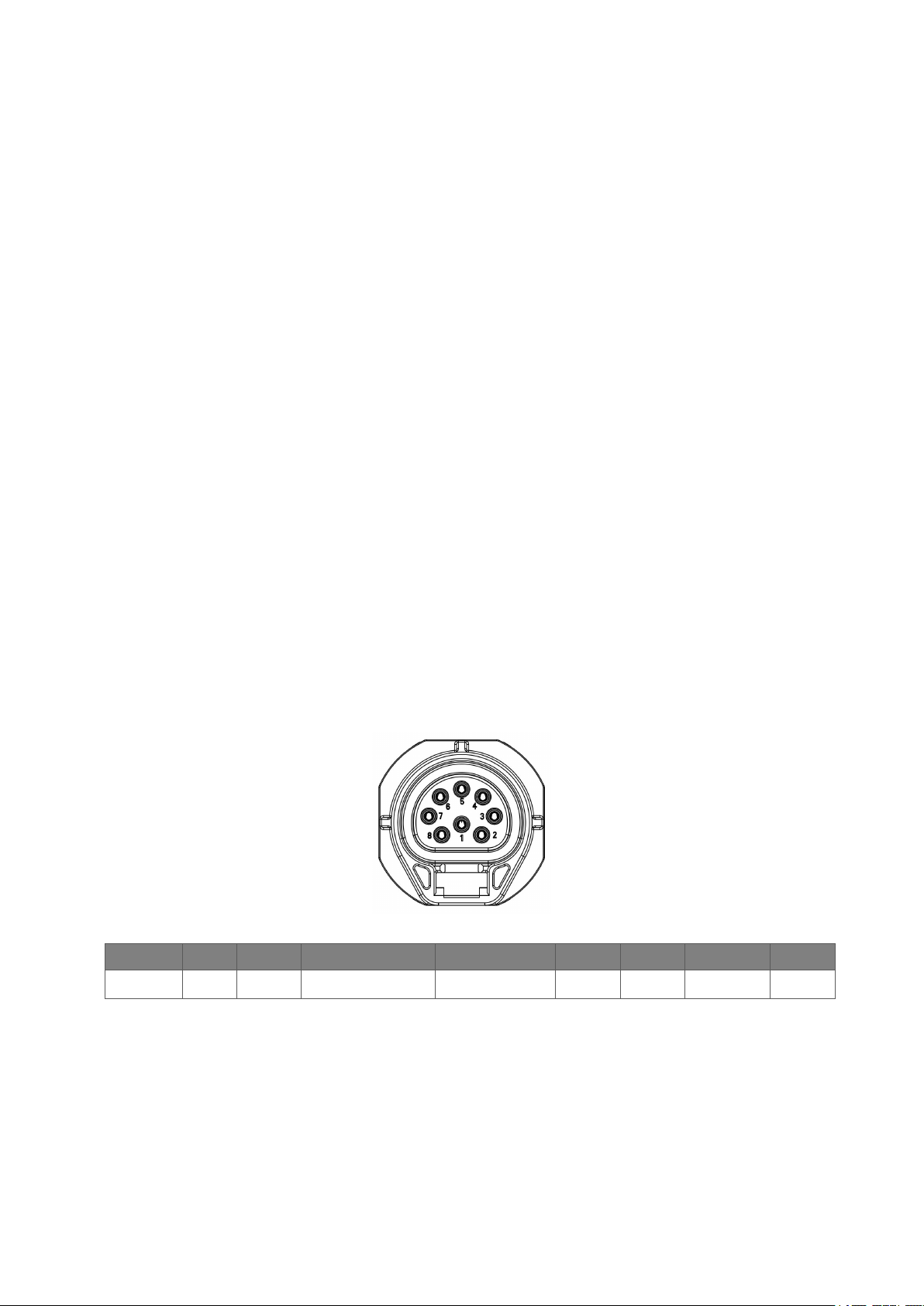

PIN1234
567
8
Definition
485A
485B
Messgerät 485B
Messgerät 485A
GND
GND
RY_ CON
+12V
A. Installation eines Kommunikationsgeräts (Optional)
Die Wechselrichter der H3/AC3-Serie sind mit mehreren Kommunikationsoptionen wie WLAN, GPRS, LAN, RS485 und
Messgerät mit einem externen Gerät erhältlich.
Betriebsinformationen wie Ausgangsspannung, Strom, Frequenz, Fehlerinformationen usw. können über diese
Schnittstellen lokal oder aus der Ferne überwacht werden.
WLAN/LAN/GPRS (Optional)
Der Wechselrichter verfügt über eine Schnittstelle für WLAN/GPRS/LAN-Geräte, die es diesem Gerät ermöglichen,
Informationen von dem Wechselrichter zu sammeln; einschließlich des Arbeitsstatus des Wechselrichters, der Leistung
usw., und diese Informationen auf der Überwachungsplattform zu aktualisieren (das WLAN/GPRS/LAN -Gerät kann bei
Ihrem lokalen Lieferanten erworben werden).
Schritte zum Anschluss:
1. Für GPRS-Gerät: Legen Sie die SIM-Karte ein (weitere Einzelheiten entnehmen Sie bitte dem Handbuch des
GPRS-Produkts).
2. Stecken Sie das WLAN/GPRS/LAN -Gerät in den "WLAN/GPRS/LAN"-Anschluss an der Unterseite des
Wechselrichters.
3. Für WLAN-Gerät: Verbinden Sie das WLAN-Gerät mit dem lokalen Router und schließen Sie die WLAN-Konfiguration
ab (weitere Einzelheiten finden Sie im WLAN-Produkthandbuch).
4. Richten Sie das Standortkonto auf der Fox-Überwachungsplattform ein (weitere Einzelheiten entnehmen Sie bitte dem
Benutzerhandbuch für die Überwachung).
Messgerät / RS485
Die PIN-Definitionen des Messgeräts/485-Schnittstelle sind wie folgt.
Hinweis:
Kompatibler Messgerätstyp: DDSU666 (CHINT).
Bitte überprüfen und konfigurieren Sie das Messgerät vor der Verwendung:
Addr: 1; Baud: 9600
Detaillierte Informationen zu den Einstellungen finden Sie im Benutzerhandbuch des Stromzählers.
21
Page 24
- RS485
RS485
Einstellungen
On-Netz Parm
Exportkontrolle
xxxxxW
RS485 ist eine Standard-Kommunikationsschnittstelle, die die Echtzeitdaten von dem Wechselrichter zum PC oder
anderen Überwachungsgeräten übertragen kann.
- Messgerät
Der Wechselrichter verfügt über eine integrierte Exportbegrenzungsfunktion. Um diese Funktion zu nutzen, muss ein
Leistungsmessgerät installiert werden. Installieren Sie das Gerät bitte auf der Netzseite.
Einstellung der Exportbegrenzung:

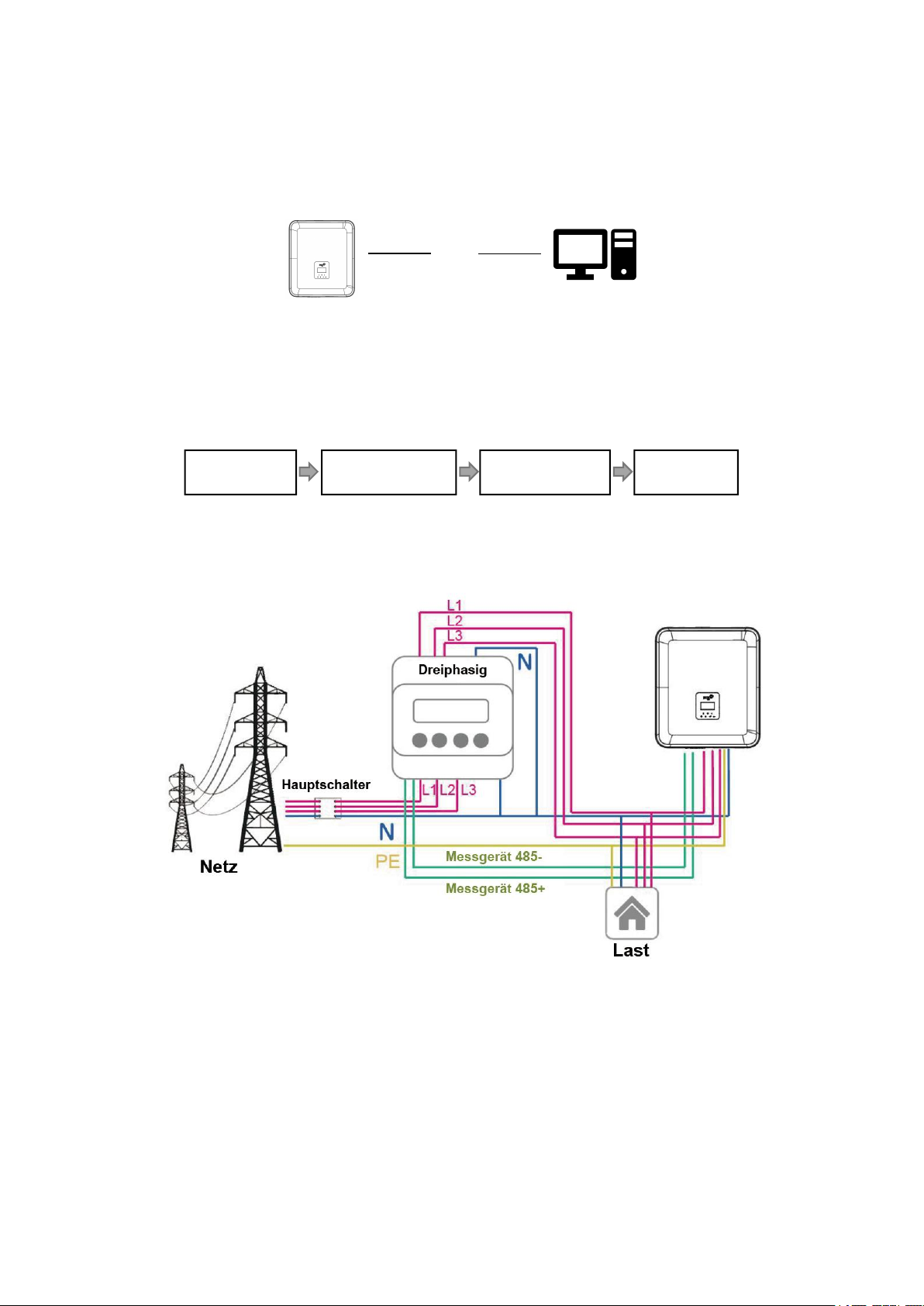

Das Strommessgerät wird wie folgt angeschlossen:
22
Page 25
DRM
Einstellung
Eigenschaft Parm
DRM0
Aktivieren/Deaktivieren
Modus
Bedingungen
DRM0
Betreiben Sie die Trennvorrichtung.
DRM1
Verbrauchen Sie keine Leistung.
DRM2
Verbrauchen Sie nicht mehr als 50 % der Nennleistung.
DRM3
Verbrauchen Sie nicht mehr als 75 % der Nennleistung auf und beziehen Sie Blindleistung, falls möglich.
DRM4
Erhöhen Sie die Leistungsaufnahme (vorbehaltlich der Einschränkungen durch andere aktive DRMs).
DRM5
Erzeugen Sie keine Leistung.
DRM6
Erzeugen Sie nicht mehr als 50 % der Nennleistung.
DRM7
Erzeugen Sie nicht mehr als 75 % der Nennleistung und nehmen Sie Blindleistung ab, falls möglich.
DRM8
Erhöhen Sie die Stromerzeugung (vorbehaltlich der Einschränkungen durch andere aktive DRMs).
PIN12345678
Definition
DRM1
DRM2
DRM3
DRM4
+3.3V
DRM0
GND
GND
Modell
Buchse durch Kurzschließen der Pins aktiviert
Funktion
DRM056
Operate the disconnection device.
Betätigen Sie die Trennvorrichtung.
DRM0-Einstellung
Der DRM unterstützt mehrere Bedarfsreaktionsmodi durch die Ausgabe von Steuersignalen wie unten beschrieben.
Hinweis: Derzeit wird nur die DRM0-Funktion unterstützt, andere Funktionen sind in der Entwicklung.
DRM PIN Definition
23
Page 26
BMS
PIN12345678
Definition
GND
GND
BMS-485B
BMS-CANL
BMS-CANH
BMS-CANH
BMS-CANL
BMS-485A
Modell
Buchse durch Kurzschließen der Pins aktiviert
Funktion
ESTOP78
Not-Aus des Wechselrichters.
BMS-485: Schließen Sie den Generator an und nehmen Sie ihn in Betrieb.
BMS-CANL: Externes Debugging.
Schritte zum Anschluss:
Schritt 1: Öffnen Sie die Deckelabdeckung.

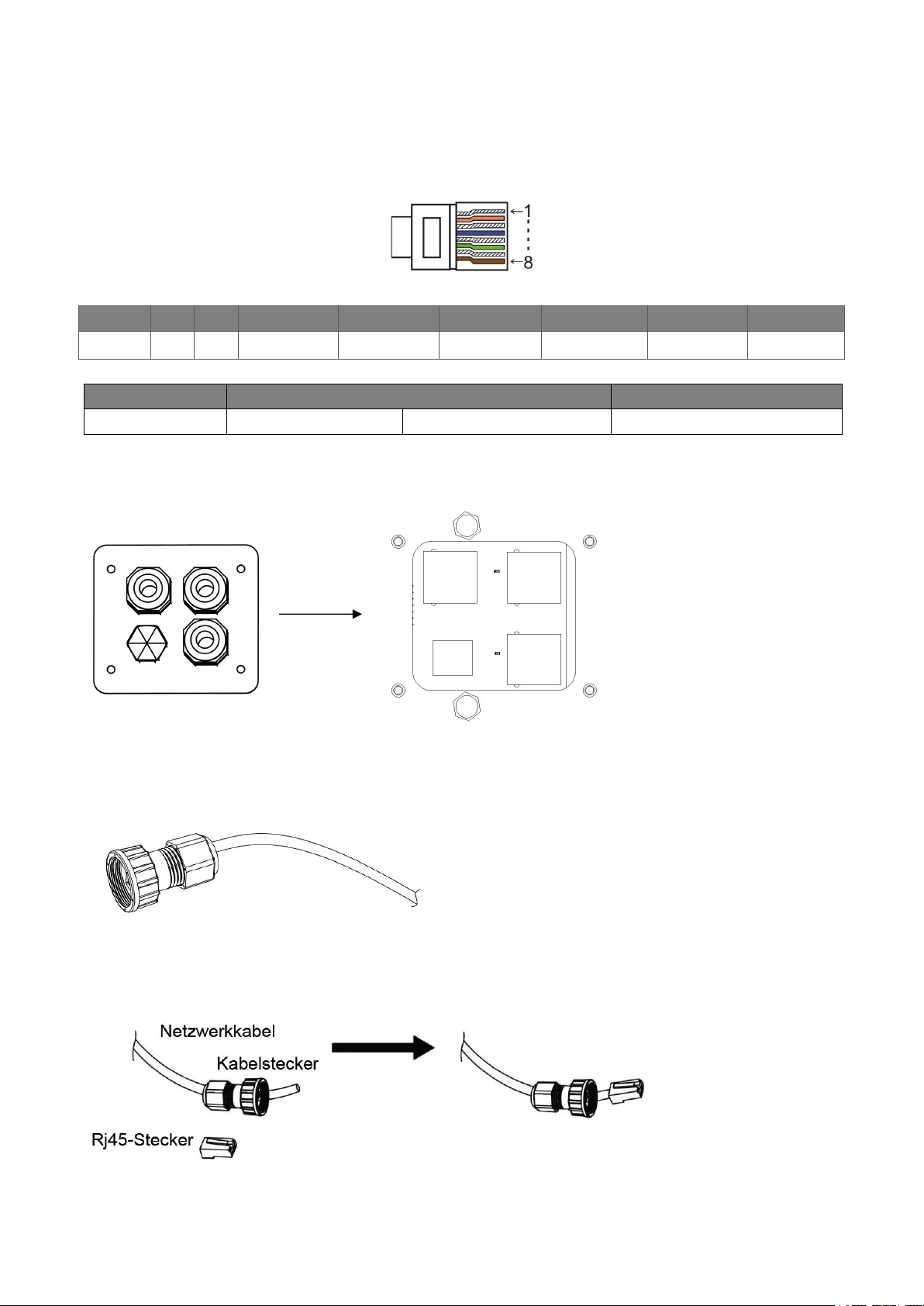

Schritt 2: Bereiten Sie ein Standard-Netzwerkkabel und einen Kabelstecker vor und führen Sie dann das Netzwerkkabel
durch den Kabelstecker.

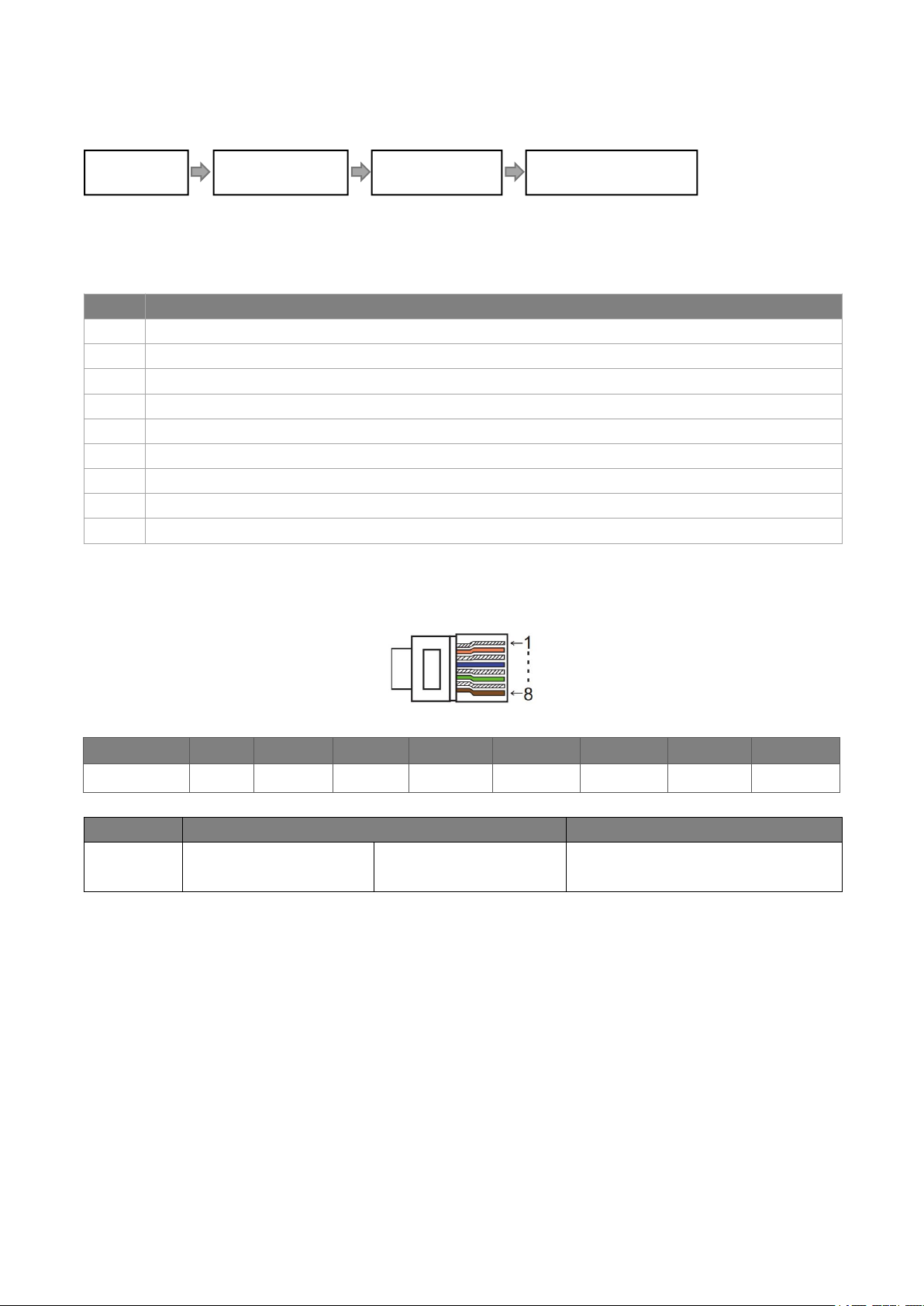

Schritt 3: Crimpen Sie das Kabel mit einem Rj45-Stecker, der sich im Inneren des Kabelanschlusses befindet.
24
Page 27
Schritt 4: Stecken Sie den Kabelstecker in den COM-Port an der Unterseite des Wechselrichters und schrauben Sie ihn
fest. Stecken Sie dann die andere Seite des Netzwerkkabels in den PC oder ein anderes Gerät.
B. Netzgebundene Parallelschaltung
Die Wechselrichter der Serie H3/AC3 verfügen über eine Parallelschaltfunktion, mit der maximal zehn Wechselrichter in
einem System verbunden werden können, wenn das Netz eingeschaltet ist. In diesem System wird ein Wechselrichter als
"Master-Wechselrichter" eingestellt, der das Energiemanagement und die Versandsteuerung aller anderen Wechselrichter
steuert. In diesem System muss nur ein Zähler angeschlossen werden, der mit dem "Master-Wechselrichter" kommuniziert,
und alle anderen Wechselrichter kommunizieren mit dem "Master-Wechselrichter" über eine
CAN-Kommunikations-Parallelschaltung. Bitte beachten Sie, dass die Parallelschaltfunktion nur bei eingeschaltetem Netz
verwendet werden kann. Die netzunabhängige Parallelverbindungsfunktion wird derzeit entwickelt.

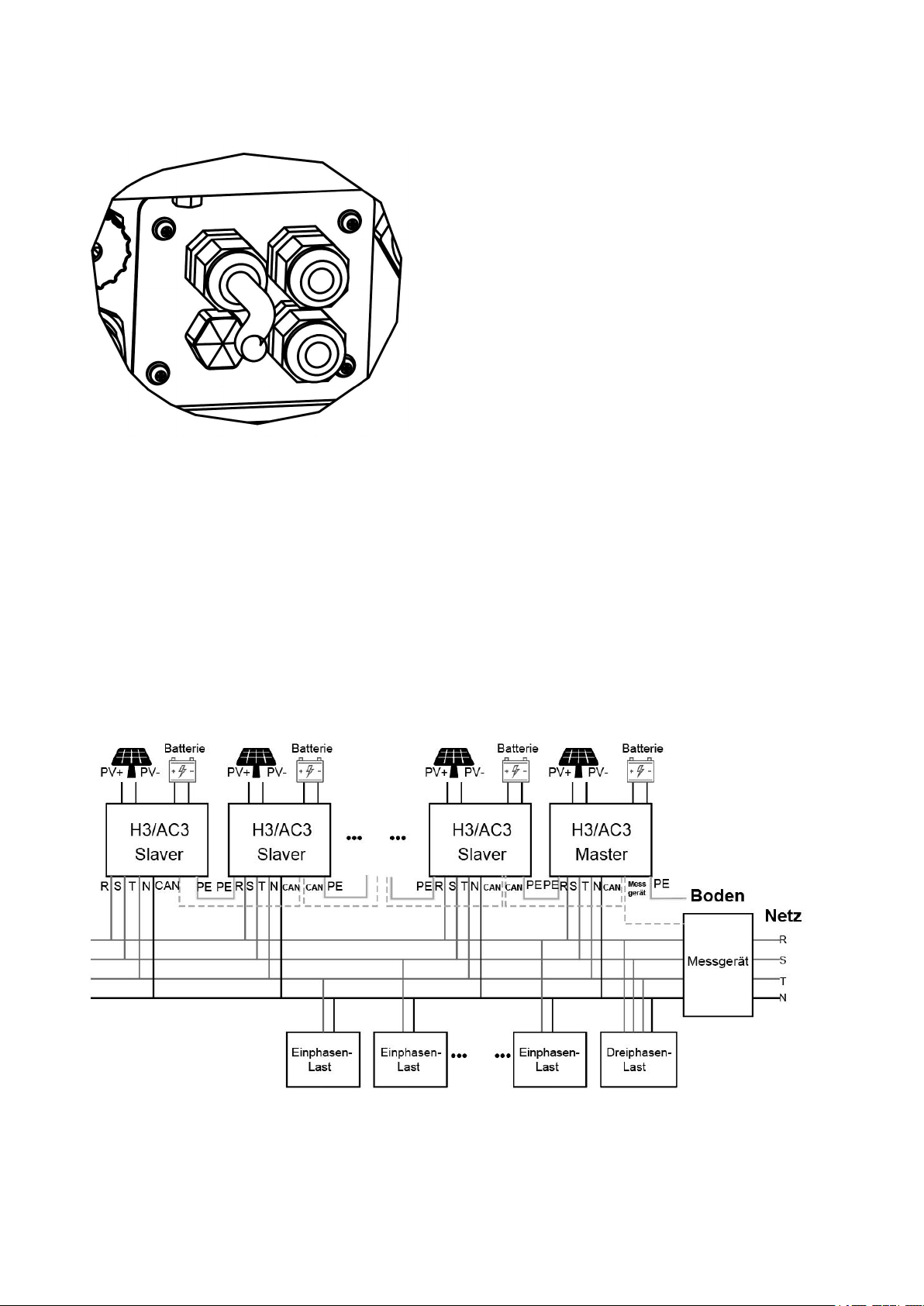

Parallel 1/2 sind die parallel verwendeten Anschlüsse. Das Systemdiagramm sieht wie folgt aus:
25
Page 28
C. Netzunabhängige Parallelschaltung
PIN1234
567
8
Parallel 1
///
Parallel_CANH
Parallel_CANL
/
BMS-CANH
BMS-CANL
Parallel 2
E_STOP
GND_COM
/
Parallel_CANH
Parallel_CANL
///
Die Wechselrichter der Serie H3/AC3 bieten eine Parallelschaltfunktion, mit der maximal zehn Wechselrichter in einem
System verbunden werden können, wenn das Netz abgeschaltet ist. In diesem System wird ein Wechselrichter als
"Master-Wechselrichter" eingestellt, der das Energiemanagement und die Versandsteuerung aller anderen Wechselrichter
steuert. In diesem System muss nur ein Zähler angeschlossen werden, der mit dem "Master-Wechselrichter" kommuniziert,
und alle anderen Wechselrichter kommunizieren mit dem "Master-Wechselrichter" über eine
CAN-Kommunikations-Parallelschaltung. Bitte beachten Sie, dass die Parallelschaltfunktion nur bei ausgeschaltetem Netz
verwendet werden kann.
Parallel 1/2 sind die parallel verwendeten Anschlüsse. Das Systemdiagramm sieht wie folgt aus:
Hinweis: Diese Funktion befinden sich in der Entwicklung.
Arbeitsmodi im Parallelsystem
Es gibt drei Betriebsarten im Parallelsystem, und Ihre Kenntnis der verschiedenen Betriebsarten des Wechselrichters wird
Ihnen helfen, das Parallelsystem besser zu verstehen, daher lesen Sie bitte vor der Inbetriebnahme sorgfältig nach.
Freier Modus: Nur wenn kein Wechselrichter als "Master" eingestellt ist, befinden sich alle Wechselrichter im freien Modus
im System.
Master-Betrieb: Wenn ein Wechselrichter als "Master" eingestellt ist, geht dieser Wechselrichter in den Master-Modus.
Der Master-Modus kann durch die LCD-Einstellung in den freien Modus oder den Slavermodus geändert werden.
Slavermodus: Sobald ein Wechselrichter als "Master" eingestellt ist, gehen alle anderen Wechselrichter automatisch in
den Slavermodus über. Der Slavermodus kann nicht von anderen Modi durch LCD-Einstellung geändert werden.
Verdrahtungsvorgang und LCD-Einstellung
Hinweis: Bitte stellen Sie vor dem Betrieb sicher, dass alle Wechselrichter die gleiche Softwareversion haben, sonst kann
diese Funktion nicht verwendet werden.

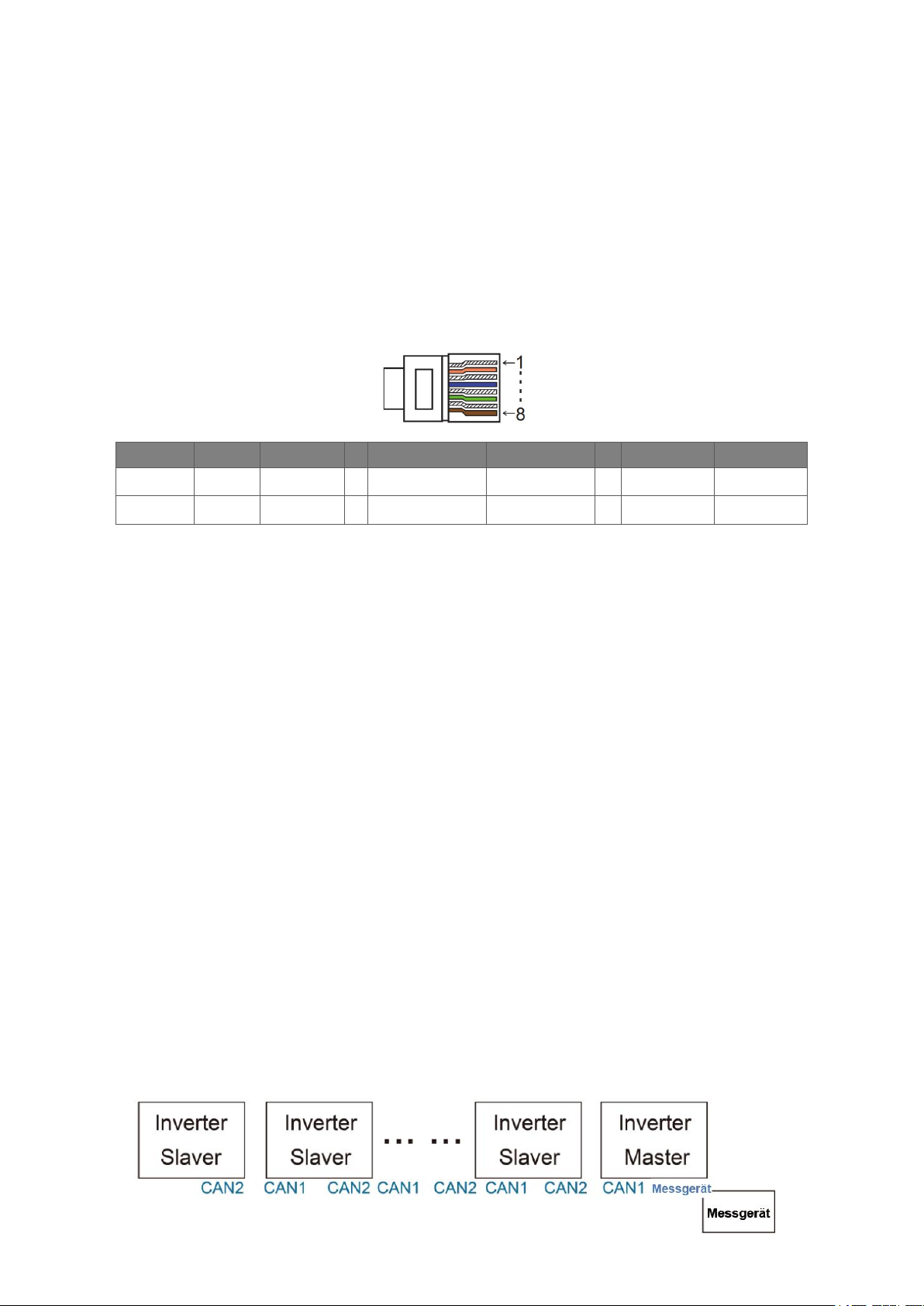

Schritt 1: Verbinden Sie die Kommunikation aller Wechselrichter miteinander, indem Sie Netzwerkkabel zwischen den
CAN-Anschlüssen anschließen.
- Verwenden Sie standardmäßige CAT 7-Netzwerkkabel für die CAN-CAN-Verbindung und CAT 5-Kabel für die
CAN-Meter-Verbindung.
- Stecken Sie eine Seite des CAT 7-Kabels in den CAN-Anschluss des ersten Wechselrichters und die andere Seite in den
CAN-Anschluss des nächsten Wechselrichters.
- Stecken Sie eine Seite des CAT 5-Kabels in den Zähleranschluss des Messgeräts und die andere Seite in den CAN
1-Anschluss des ersten Wechselrichters oder den CAN 2-Anschluss des letzten Wechselrichters.
Hinweis: PV und Batterie sollten beide an den Wechselrichter angeschlossen sein, wenn das Zählerkabel eingesteckt ist.
26
Page 29

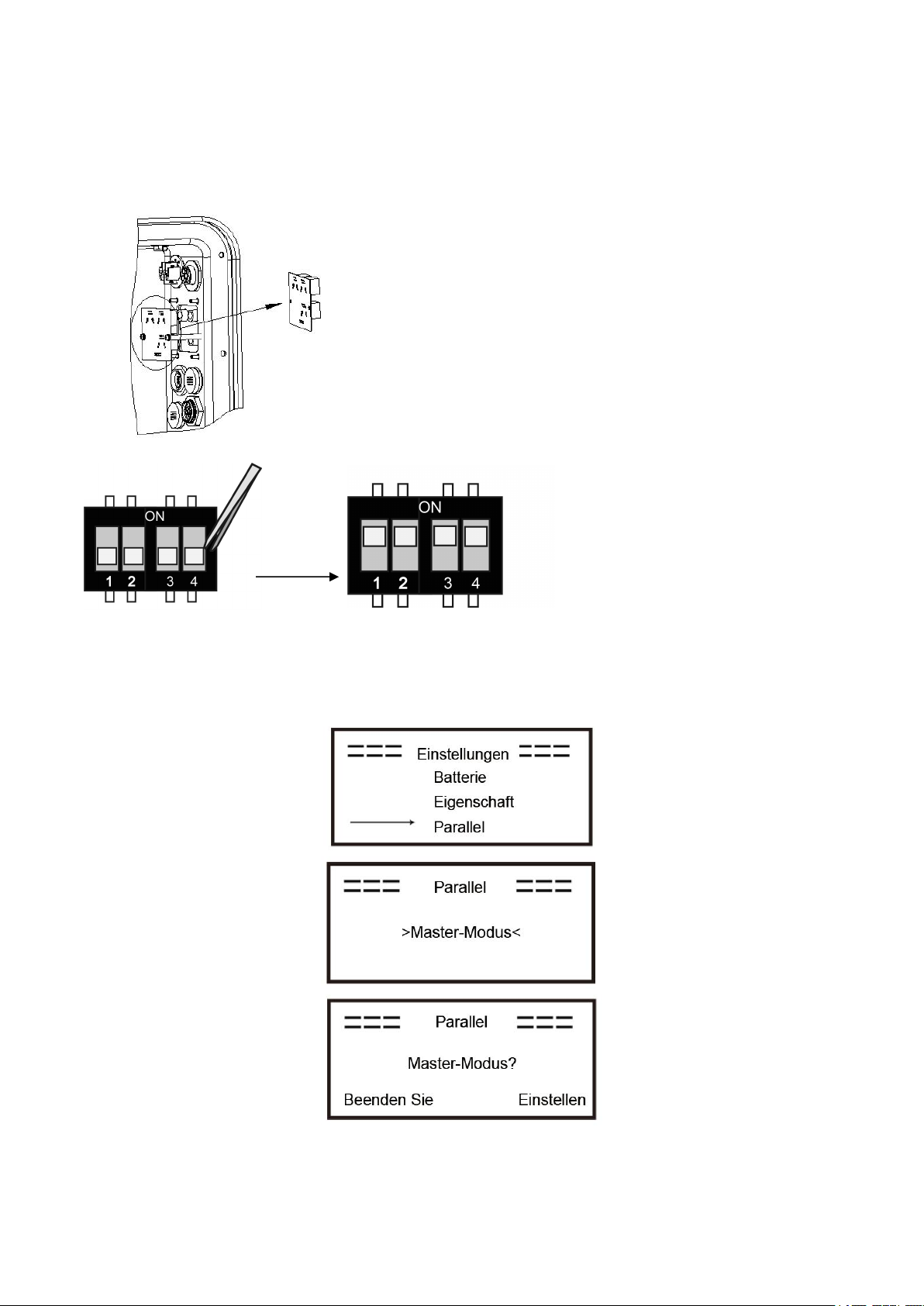

Schritt 2: Stellen Sie den DIP-Schalter ein (Sie müssen nicht alle DIP-Schalter des Wechselrichters einstellen).
- Suchen Sie den Wechselrichter, an dem das Messgerätkabel angeschlossen ist.
- Schieben Sie den weißen DIP-Schalter mit einer geeigneten Pinzette in die Position "ON" (von unten nach oben).
Schritt 3: Suchen Sie den Wechselrichter, der mit dem Messgerät verbunden ist, gehen Sie auf die Einstellungsseite der
LCD-Anzeige des Wechselrichters, klicken Sie auf "Parallel" und wählen Sie "Master Mode".
Wie man aus dem Parallelsystem aussteigt
Wenn ein Wechselrichter das Parallelsystem verlassen möchte, führen Sie bitte die folgenden Schritte aus:
Schritt1: Trennen Sie alle Netzwerkkabel am CAN-Anschluss.
Schritt 2: Rufen Sie die Einstellungsseite auf, klicken Sie auf Paralleleinstellung und wählen Sie "Frei".
27
Page 30
Hinweis!
- Wenn ein Slave-Wechselrichter in den "Frei"-Modus versetzt wird, aber das Netzwerkkabel nicht abgetrennt wird, kehrt
dieser Wechselrichter automatisch in den "Slave"-Modus zurück.
- Wenn ein Slave-Wechselrichter von einem anderen Wechselrichter getrennt wird, aber nicht in den "Frei"-Modus versetzt
wird, stellt dieser Wechselrichter seinen Betrieb ein und behält den Status "Warten" bei.

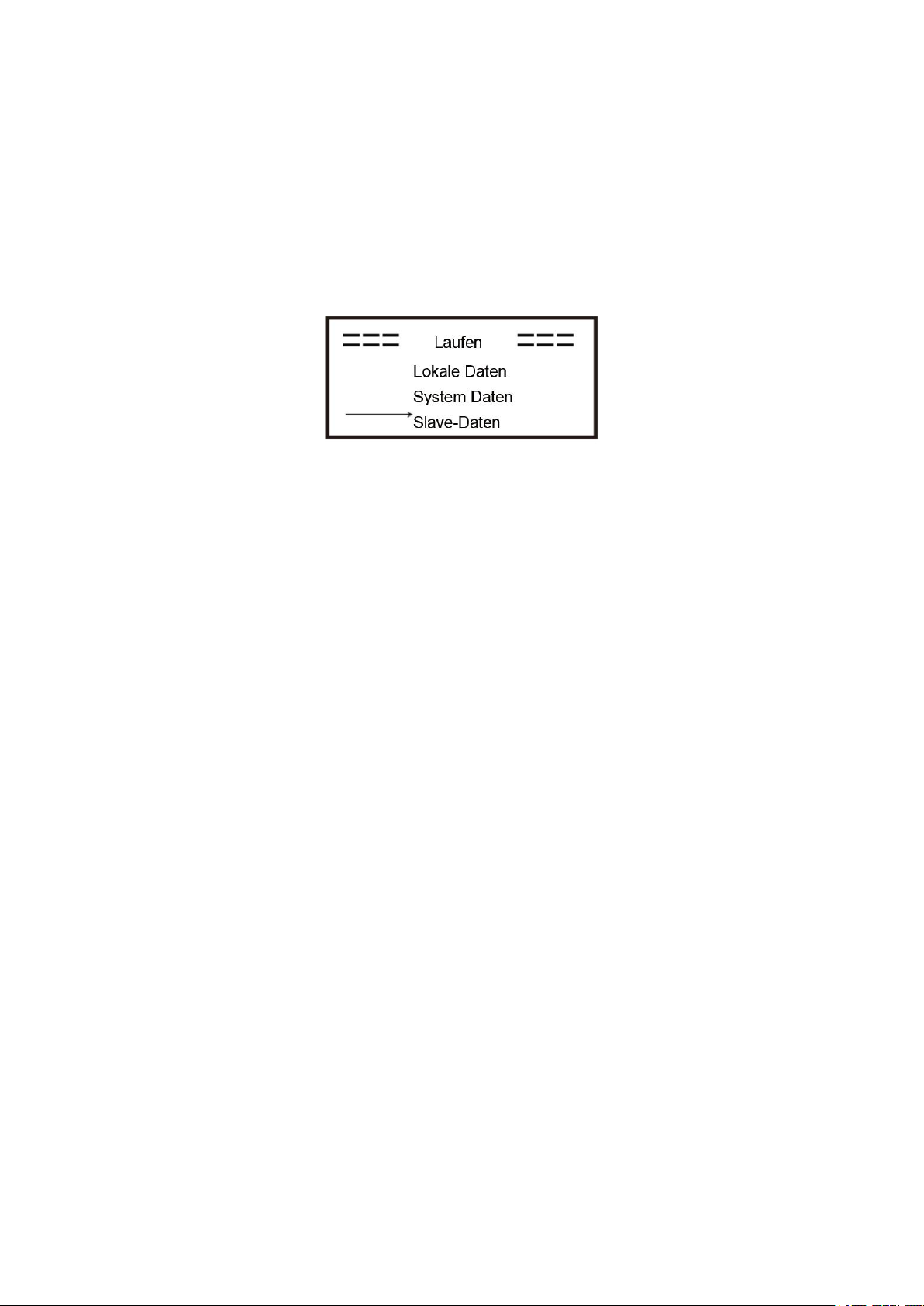

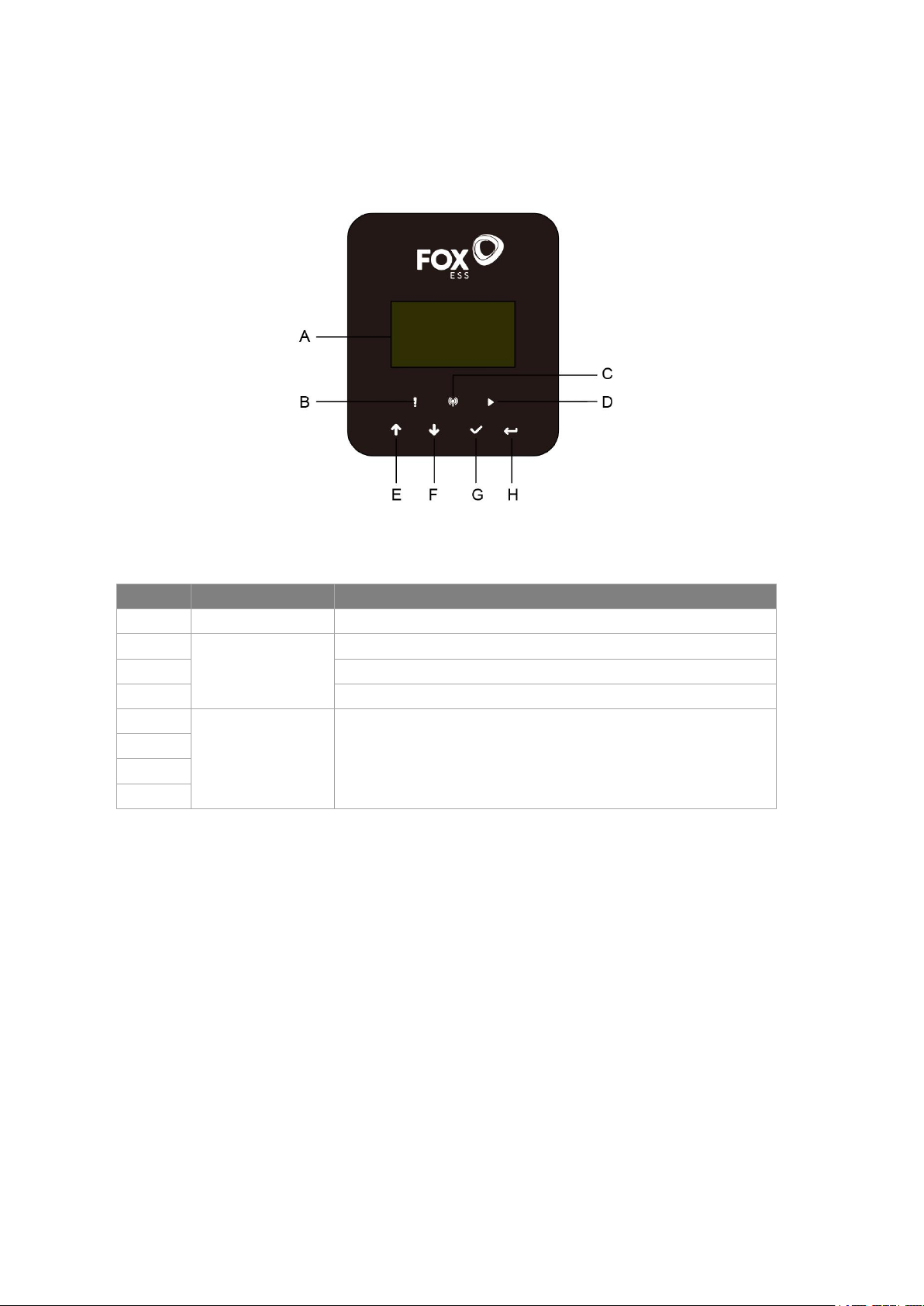

LCD-Anzeige
Hauptanzeige:
Nach dem Start des Wechselrichters, drücken Sie "eingeben", Display wird auf die laufende Seite gehen, können Sie die
lokalen Daten, Systemdaten und Slave-Daten zu überprüfen.
Parallele Steuerungsfunktion
Der Master-Wechselrichter hat die absolute Führung im Parallelsystem, um das Energiemanagement und die
Versandsteuerung aller Slaver-Wechselrichter zu steuern. Sobald der Master-Wechselrichter einen Fehler hat und aufhört
zu arbeiten, werden alle Slave-Wechselrichter automatisch gestoppt. Der Master-Wechselrichter arbeitet jedoch
unabhängig von allen Slave-Wechselrichtern und wird nicht durch einen Fehler des Slave-Wechselrichters beeinträchtigt.
Das Gesamtsystem läuft gemäß den Einstellparametern des Master-Wechselrichters, und die meisten Einstellparameter
des Slave-Wechselrichters werden beibehalten, aber nicht gelöscht.
Sobald der Slaver-Wechselrichter das System verlässt und als eigenständige Einheit läuft, werden alle Einstellungen neu
berechnet.
Der Rest dieses Abschnitts befasst sich mit mehreren wichtigen parallelen Steuerfunktionen, und die Tabelle auf der
nächsten Seite zeigt, welche LCD-Optionen vom Master-Wechselrichter gesteuert werden und welche unabhängig
arbeiten können.
Einstellung des Aus-Modus:
Der Aus-Zustand kann nur vom Master-Wechselrichter eingestellt werden (langes Drücken der ok-Taste auf dem LCD).
Sicherheitseinstellung:
Der Sicherheitsschutz des Systems wird durch die Sicherheit des Master-Wechselrichters aufgehoben. Der Schutz des
Slaver-Wechselrichters wird nur durch den Befehl des Master-Wechselrichters ausgelöst.
Einstellung der Selbstnutzung:
Wenn das System im Selbstnutzungsmodus läuft, beachten Sie bitte, dass die am Master-Wechselrichter eingestellte
Einspeiseleistungsgrenze für das gesamte System gilt und die entsprechende Einstellung am Slave-Wechselrichter
ungültig ist.
Einstellung der Zwangszeitladung:
Wenn das System im Modus der zeitabhängigen Aufladung betrieben wird, beachten Sie bitte, dass alle Einstellungen des
Master-Wechselrichters zur zeitabhängigen Aufladung für das Gesamtsystem gelten und die entsprechenden
Einstellungen des Slave-Wechselrichters ungültig sind.
Einstellung der Fernsteuerung:
Die vom Master-Wechselrichter empfangenen Fernsteuerungsanweisungen werden als Anforderungsanweisungen für das
Gesamtsystem interpretiert.
28
Page 31
6.6 EPS-Anschluss (nicht-paralleler Zustand)
Typ
Leistung
Gemeinsames Gerät
Beispiel
Start
Nennleistung
Gerät
Start
Nennleistung
Resistive
Last
X1
X1
Glühbirne
TV
Glühbirne
100VA (W)
100VA
(W)
Kapazitive
Last
X2
X1,5
Leuchtstofflampe
Leuchtstofflampe
80VA (W)
60VA
(W)
Induktive
Last
X3~5
X2
Ventilator
Kühlschrank
Kühlschrank
450-750VA
(W)
300VA
(W)
Beschreibung der gemeinsamen Lasten
Wenn Sie im EPS-Modus eine induktive Last an den EPS-Anschluss anschließen möchten, stellen Sie bitte sicher, dass
die momentane Leistung der Last beim Start geringer ist als die maximale Leistung des EPS-Modus. In der folgenden
Tabelle finden Sie einige konventionelle und sinnvolle Lasten als Referenz. Die tatsächlichen technischen Daten
entnehmen Sie bitte dem Handbuch Ihrer Last.
* Unipolare Last wird nicht unterstützt.
6.7 Systemverbindungsdiagramme
29
Page 32
6.8 Wechselrichter in Betrieb nehmen
Bitte beachten Sie die folgenden Schritte zur Inbetriebnahme des Wechselrichters.
1. Stellen Sie sicher, dass der Wechselrichter gut befestigt ist.
2. Stellen Sie sicher, dass alle DC- und AC-Verkabelungen abgeschlossen sind.
3. Stellen Sie sicher, dass der Messgerät richtig angeschlossen ist.
4. Stellen Sie sicher, dass die Batterie gut angeschlossen ist.
5. Stellen Sie sicher, dass das externe EPS-Schütz gut angeschlossen ist (falls erforderlich).
6. Vergewissern Sie sich, dass die BMS-Tasten und die Batterieschalter ausgeschaltet sind.
7. Schalten Sie den PV/DC-Schalter (Nur für H3), den AC-Unterbrecher, den EPS-Unterbrecher und den
Batterieunterbrecher ein.
8. Rufen Sie die Einstellungsseite auf, das Standardpasswort ist '0000', wählen Sie START / STOP und stellen Sie es
auf Start. (Drücken Sie lange auf "eingeben", um schnell zur START / STOP Seite zu gelangen).
Hinweis:
• Wenn Sie den Wechselrichter zum ersten Mal starten, wird der Ländercode standardmäßig auf die lokalen
Einstellungen gesetzt. Bitte prüfen Sie, ob der Ländercode korrekt ist.
• Stellen Sie die Uhrzeit an dem Wechselrichter über die Taste oder über die APP ein.
6.9 Wechselrichter ausschalten
Bitte beachten Sie die folgenden Schritte, um den Wechselrichter auszuschalten.
1. Rufen Sie die Einstellungsseite auf, wählen Sie START / STOP und stellen Sie sie auf Stopp.
2. Schalten Sie den PV/DC-Schalter (Nur für H3), den AC-Unterbrecher, den EPS-Unterbrecher und den
Batterieunterbrecher aus.
3. Warten Sie 5 min, bevor Sie den oberen Deckel öffnen (falls reparaturbedürftig).
30
Page 33
7. Aktualisieren der Firmware
Der Benutzer kann die Firmware des Wechselrichters über einen USB-Stick aktualisieren.
Sicherheitsprüfung
Bitte stellen Sie sicher, dass der Wechselrichter ständig eingeschaltet ist.
Der Wechselrichter muss während des gesamten Aktualisierungsvorgangs eingeschaltet bleiben. Bitte bereiten Sie einen
PC vor und vergewissern Sie sich, dass die Größe der USB-Stick unter 32 G liegt und das Format fat 16 oder fat 32 ist.
Schritte zum Aktualisieren:
Schritt 1: Bitte kontaktieren Sie unseren Service-Support, um die Update-Dateien zu erhalten, und entpacken Sie sie wie
folgt auf Ihre U-Disk:
update/master/ H3_E_Master_Vx.xx.bin
update/slave/ H3_E_Slave_Vx.xx.bin
update/manager/ H3_Manager_Vx_xx_E.bin
Hinweis: vx.xx ist die Versionsnummer.
Warnung: Achten Sie unbedingt darauf, dass das Verzeichnis mit der obigen Form übereinstimmt! Ändern Sie den
Dateinamen des Programms nicht, da sonst der Wechselrichter nicht mehr funktioniert!
Schritt 2: Schrauben Sie den wasserdichten Deckel ab und stecken Sie die USB-Stick in den "USB"- Anschluss an der
Unterseite des Wechselrichters.
Schritt 3: Auf dem LCD-Display wird das Auswahlmenü angezeigt. Drücken Sie dann nach oben und unten, um das
gewünschte Upgrade auszuwählen, und drücken Sie "OK", um das Upgrade zu bestätigen.
Schritt 4: Nachdem das Upgrade abgeschlossen ist, ziehen Sie die USB-Disk heraus. Schrauben Sie den wasserdichten
Deckel zu.
31
Page 34
8. Bedienung
Objekt
Name
Funktion
A
LCD-Bildschirm
Anzeige der Informationen des Wechselrichters.
B
Indikator LED
Rot: Der Wechselrichter befindet sich im Störungsmodus.
C
Blau: Der Wechselrichter ist normal mit der Batterie verbunden.
D
Grün: Der Wechselrichter befindet sich im Normalzustand.
E
Funktionstaste
Aufwärts-Taste: Cursor nach oben bewegen oder Wert erhöhen.
Ab-Taste: Cursor nach unten bewegen oder Wert verringern.
OK-Taste: Bestätigen Sie die Auswahl.
Return-Taste: Zurück zum vorherigen Vorgang.
F
G
H
8.1 Bedienfeld
32
Page 35

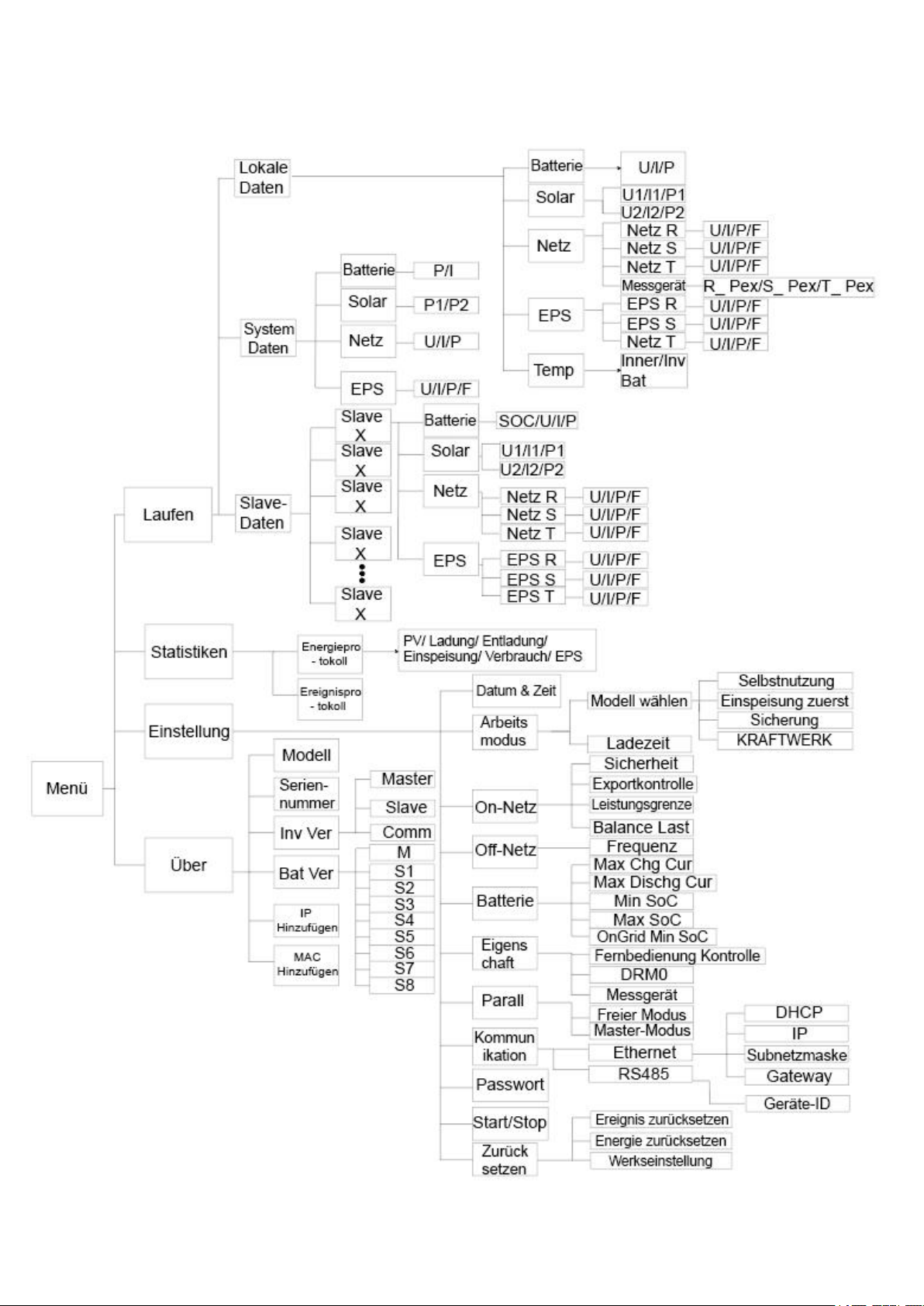

8.2 Funktionsbaum

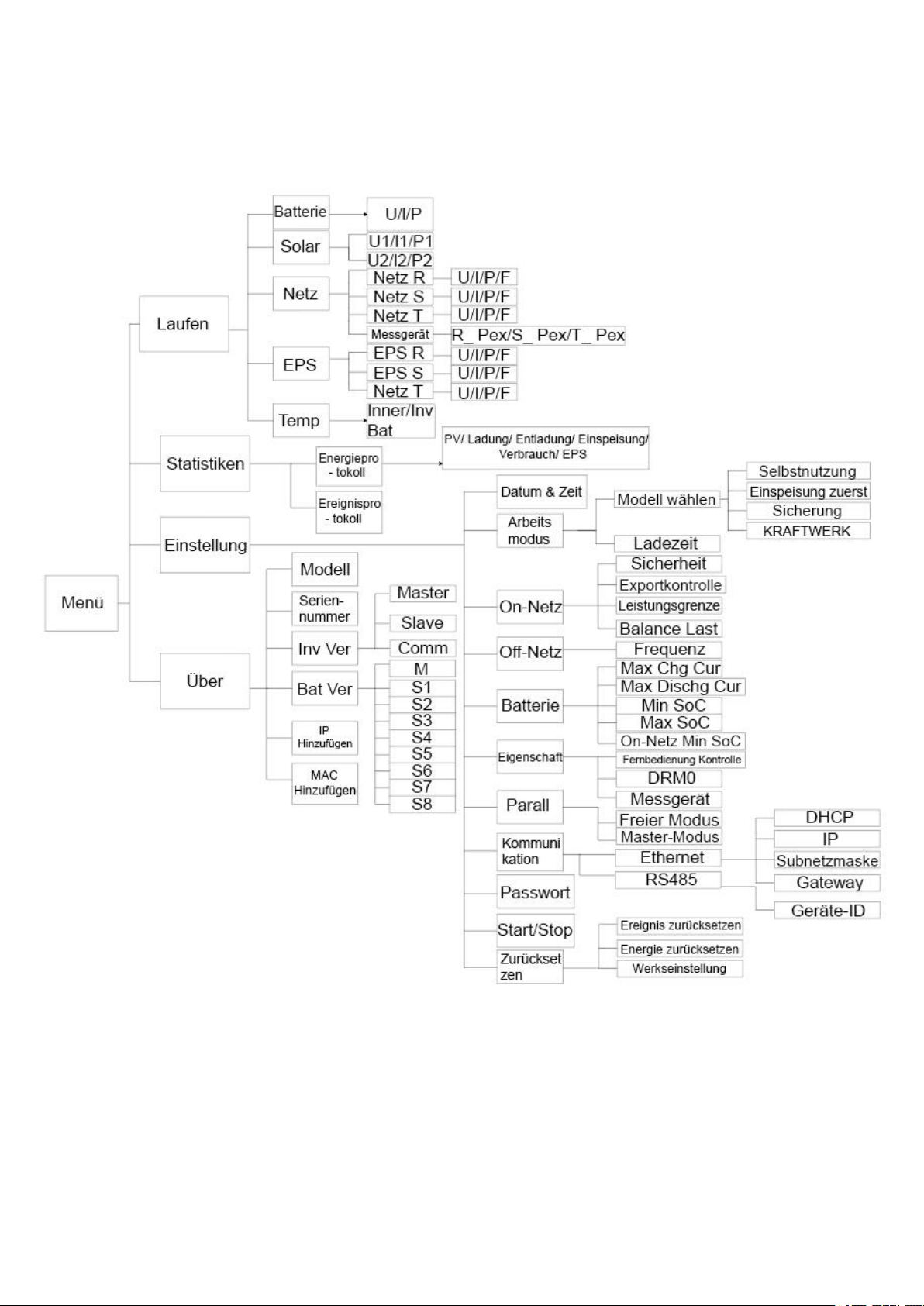

Betriebsart Einzelmaschine
33
Page 36
Maschinen-Parallelbetrieb-Master
34
Page 37
9. Wartung
Fehler-Code
Lösung
Netzverlustsfehler
Das Stromnetz ist unterbrochen.
• Das System schaltet sich wieder ein, wenn die Stromversorgung wieder normal ist.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Netzspannungsfehler
Netzspannung außerhalb des Bereichs.
• Das System schaltet sich wieder ein, wenn die Stromversorgung wieder normal ist.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Netzfrequenzfehler
Netzfrequenz außerhalb des Bereichs.
• Das System schaltet sich wieder ein, wenn die Stromversorgung wieder normal ist.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
PLL_ Überzeit
Dreiphasiges System greift auf einphasigen Wechselstrom zu.
• Das System schaltet sich wieder ein, wenn die Stromversorgung wieder normal ist.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
10min Spannung Fehler
Die Netzspannung liegt in den letzten 10 Minuten außerhalb des Bereichs.
• Das System schaltet sich wieder ein, wenn die Stromversorgung wieder normal ist.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
SW Inv Cur Fehler
Von der Software erkannter hoher Ausgangsstrom.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
DCI Fehler
DC-Anteil ist im Ausgangsstrom außerhalb des Grenzwertes.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
HW Inv Cur Fehler
Ausgangsstrom hoch durch Hardware erkannt.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
SW Bus Spannung Fehler
Busspannung außerhalb des Bereichs von der Software erkannt.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Bat Spannung Fehler
Batteriespannungsfehler.
• Prüfen Sie, ob die Batterie-Eingangsspannung im normalen Bereich liegt.
• Oder suchen Sie Hilfe bei uns.
Dieser Abschnitt enthält Informationen und Vorgehensweisen zur Behebung möglicher Probleme mit den
Fox-Wechselrichter und gibt Ihnen Tipps zur Fehlersuche, um die meisten auftretenden Probleme zu erkennen und zu
lösen.
9.1 Alarm-Liste
35
Page 38
SW Bat Cur Fehler
Von der Software erkannter hoher Batteriestrom.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Iso Fehler
Die Isolierung ist ausgefallen.
• Prüfen Sie, ob die Isolierung der elektrischen Drähte beschädigt ist.
• Warten Sie eine Weile, um zu prüfen, ob die Isolierung wieder normal ist.
• Oder suchen Sie Hilfe bei uns.
Res Cur Fehler
Der Differenzstrom ist hoch.
• Prüfen Sie, ob die Isolierung der elektrischen Drähte beschädigt ist.
• Warten Sie eine Weile, um zu prüfen, ob die Isolierung wieder normal ist.
• Oder suchen Sie Hilfe bei uns.
Pv Spannung Fehler
PV-Spannung außerhalb des Bereichs.
• Bitte überprüfen Sie die Ausgangsspannung der PV-Paneele.
• Oder suchen Sie Hilfe bei uns.
SW Pv Cur Fehler
PV-Eingangsstrom hoch durch Software erkannt.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Temp Fehler
Die Temperatur des Wechselrichters ist hoch.
• Bitte prüfen Sie, ob die Umgebungstemperatur stimmt.
• Warten Sie eine Weile, um zu prüfen, ob die Isolierung wieder normal ist.
• Oder suchen Sie Hilfe bei uns.
Bodenfehler
Der Anschluss ist ausgefallen.
• Prüfen Sie die Spannung von Neutralleiter und PE.
• Prüfen Sie die AC-Verdrahtung.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Überlast Fehler
Überlast im Netzbetrieb.
• Bitte prüfen Sie, ob die Lastleistung den Grenzwert überschreitet.
• Oder suchen Sie Hilfe bei uns.
Eps Überlast
Überlast im netzunabhängigen Modus.
• Bitte prüfen Sie, ob die eps-Lastleistung den Grenzwert überschreitet.
• Oder suchen Sie Hilfe bei uns.
Niedrige Batterieleistung
Die Batterieleistung ist niedrig.
• Warten Sie, bis der Batterie wieder aufgeladen ist.
• Oder suchen Sie Hilfe bei uns.
HW Bus Spannung Fehler
Busspannung außerhalb des Bereichs von der Hardware erkannt.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
36
Page 39
HW Pv Cur Fehler
PV-Eingangsstrom hoch durch Hardware erkannt.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
HW Bat Cur Fehler
Von der Hardware erkannter hoher Batteriestrom.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
SCI Fehler
Die Kommunikation zwischen Master und Manager ist ausgefallen.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
MDSP SPI Fehler
Die Kommunikation zwischen Master und Slave ist ausgefallen.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
MDSP Smpl Fehler
Der Master-Probenerkennungskreis ist ausgefallen.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Res Cur HW Fehler
Fehlerstromerkennungsgerät ist ausgefallen.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Inv EEPROM Fehler
Das Eeprom des Wechselrichters ist fehlerhaft.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
PvCon Dir Fehler
Der PV-Anschluss ist vertauscht.
• Prüfen Sie, ob der Pluspol und der Minuspol der PV richtig angeschlossen sind.
• Oder suchen Sie Hilfe bei uns.
Bat Relay offen
Das Batterierelais bleibt offen.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Bat Relay Kurzschluss
Das Batterierelais bleibt geschlossen.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Bat Buck Fehler
Der Mosfet der Batterieabwärtsschaltung ist ausgefallen.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Bat Boost Fehler
Der Mosfet der Batterie-Boost-Schaltung ist ausgefallen
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
37
Page 40
Eps Relay Fehler
Das eps-Relais ist ausgefallen.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
BatCon Dir Fehler
Der Anschluss der Batterie ist vertauscht.
• Prüfen Sie, ob der Pluspol und der Minuspol der Batterie richtig angeschlossen sind.
• Oder suchen Sie Hilfe bei uns.
Netzrelaisstörung
Das Netzrelais bleibt offen oder geschlossen.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
RDSP SPI Fehler
Die Kommunikation zwischen Master und Slave ist ausgefallen.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
RDSP Smpl Fehler
Der Slave-Probenerkennungsschaltkreis ist ausgefallen.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
ARM EEPROM Fehler
Der Manager eeprom ist fehlerhaft.
• Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an.
• Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand zurückkehren.
Messgerätverlust Fehler
Die Kommunikation zwischen Messgerät und Wechselrichter ist unterbrochen.
• Prüfen Sie, ob das Kommunikationskabel zwischen Messgerät und Wechselrichter
korrekt und gut angeschlossen ist.
BMS Verlust
Die Kommunikation zwischen BMS und Wechselrichter ist unterbrochen.
• Prüfen Sie, ob das Kommunikationskabel zwischen Messgerät und Wechselrichter
korrekt und gut angeschlossen ist.
Bms Ext Fehler
Die Kommunikation zwischen BMS und Wechselrichter ist unterbrochen.
• Prüfen Sie, ob das Kommunikationskabel zwischen Messgerät und Wechselrichter
korrekt und gut angeschlossen ist.
Bms Int Fehler
DIP-Schalter in der falschen Position;
Die Kommunikation zwischen den Batteriepacks ist unterbrochen.
• Bringen Sie den DIP-Schalter in die richtige Position;
• Prüfen Sie, ob das Kommunikationskabel zwischen den Batteriepacks richtig und
gut angeschlossen ist.
Bms Spannung hoch
Batterie-Überspannung.
• Bitte kontaktieren Sie Batterielieferanten.
Bms Spannung niedrig
Batterie-Unterspannung.
• Bitte kontaktieren Sie Batterielieferanten.
38
Page 41
Bms ChgCur hoch
Batterieladung über Strom.
• Bitte kontaktieren Sie Batterielieferanten.
Bms DchgCur hoch
Batterieentladung über Strom.
• Bitte kontaktieren Sie Batterielieferanten.
Bms Temp hoch
Batterie über Temperatur.
• Bitte kontaktieren Sie Batterielieferanten.
Bms Temp niedirg
Batterie unter Temperatur.
• Bitte kontaktieren Sie Batterielieferanten.
BmsCellImbalance
Die Kapazitäten der Zellen sind unterschiedlich.
• Bitte kontaktieren Sie Batterielieferanten.
Bms HW Schutz
Batterie-Hardware unter Schutz.
• Bitte kontaktieren Sie Batterielieferanten.
BmsCircuit Fehler
Bms-Hardware-Schaltungsfehler.
• Bitte kontaktieren Sie Batterielieferanten.
Bms Insul Fehler
Isolationsfehler der Batterie.
• Bitte kontaktieren Sie Batterielieferanten.
Bms VoltsSen Fehler
Fehler des Batteriespannungssensors.
• Bitte kontaktieren Sie Batterielieferanten.
Bms TempSen Fehler
Fehler des Batterietemperatursensors.
• Bitte kontaktieren Sie Batterielieferanten.
BmsCurSen Fehlehr
Fehler des Batteriestromsensors.
• Bitte kontaktieren Sie Batterielieferanten.
Bms Relay Fehler
Fehler des Batterierelais.
• Bitte kontaktieren Sie Batterielieferanten.
Bms-Typ nicht
übereinstimmen
Die Kapazität der Batteriepacks ist unterschiedlich.
• Bitte kontaktieren Sie Batterielieferanten.
Bms-Ver nicht
übereinstimmen
Die Software zwischen den Slaves ist unterschiedlich.
• Bitte kontaktieren Sie Batterielieferanten.
Bms Mfg nicht
übereinstimmen
Die Zellenherstellung ist unterschiedlich.
• Bitte kontaktieren Sie Batterielieferanten.
Bms SwHw nicht
übereinstimmen
Die Slave-Software und -Hardware stimmen nicht überein.
• Bitte kontaktieren Sie Batterielieferanten.
Bms M&S nicht
übereinstimmen
Die Software zwischen Master und Slave stimmt nicht überein.
• Bitte kontaktieren Sie Batterielieferanten.
Bms ChgReq NoAck
Keine Aktion für Ladeanfrage.
• Bitte kontaktieren Sie Batterielieferanten.
39
Page 42
9.2 Fehlersuche und routinemäßige Wartung
Fehlersuche
a. Bitte überprüfen Sie die Fehlermeldung auf dem Systembedienfeld oder den Fehlercode auf dem Informationsfeld des
Wechselrichters. Wenn eine Meldung angezeigt wird, notieren Sie diese, bevor Sie etwas weiter unternehmen.
b. Versuchen Sie die in der obigen Tabelle angegebene Lösung.
c. Wenn das Informationspanel des Wechselrichters keine Fehlermeldung anzeigt, überprüfen Sie Folgendes, um
sicherzustellen, dass der aktuelle Zustand der Installation einen ordnungsgemäßen Betrieb des Geräts ermöglicht:
(1) Befindet sich der Wechselrichter an einem sauberen, trockenen und ausreichend belüfteten Ort?
(2) Sind die DC-Eingangstrennschalter geöffnet?
(3) Sind die Kabel ausreichend dimensioniert?
(4) Sind die Eingangs- und Ausgangsanschlüsse und die Verkabelung in gutem Zustand?
(5) Sind die Konfigurationseinstellungen für Ihre spezielle Installation korrekt?
(6) Sind das Anzeigefeld und das Kommunikationskabel richtig angeschlossen und unbeschädigt?
Wenden Sie sich an den Fox-Kundendienst, um weitere Unterstützung zu erhalten. Bitte bereiten Sie sich darauf vor,
Details Ihrer Systeminstallation zu beschreiben und die Modell- und Seriennummer des Geräts anzugeben.
Sicherheitsprüfung
Eine Sicherheitsüberprüfung sollte mindestens alle 12 Monate von einem qualifizierten Techniker durchgeführt werden, der
über eine angemessene Ausbildung, Kenntnisse und praktische Erfahrung zur Durchführung dieser Prüfungen verfügt. Die
Daten sollten in einem Geräteprotokoll festgehalten werden. Wenn das Gerät nicht ordnungsgemäß funktioniert oder einen
der Tests nicht besteht, muss das Gerät repariert werden. Einzelheiten zu den Sicherheitsprüfungen finden Sie in Abschnitt
2 dieses Handbuchs.
Wartungskontrollliste
Während der Nutzung des Wechselrichters muss die verantwortliche Person das Gerät regelmäßig überprüfen und warten.
Die erforderlichen Maßnahmen sind wie folgt.
- Überprüfen Sie, ob sich an den Kühlrippen auf der Rückseite der Wechselrichter Staub/Schmutz ansammelt, und
reinigen Sie die Maschine bei Bedarf. Diese Arbeit sollte in regelmäßigen Abständen durchgeführt werden.
- Prüfen Sie, ob sich die Anzeigen des Wechselrichters im Normalzustand befinden, prüfen Sie, ob die Anzeige des
Wechselrichters normal ist. Diese Kontrollen sollten mindestens alle 6 Monate durchgeführt werden.
- Prüfen Sie, ob die Eingangs- und Ausgangskabel beschädigt oder gealtert sind. Diese Prüfung sollte mindestens alle
6 Monate durchgeführt werden.
- Lassen Sie die Panels des Wechselrichters mindestens alle 6 Monate reinigen und auf ihre Sicherheit überprüfen.
Hinweis: Nur qualifizierte Personen dürfen die folgenden Arbeiten durchführen.
40
Page 43
10. Stilllegung
10.1 Demontage des Wechselrichters
- Trennen Sie den Wechselrichter vom DC- (Nur für H3) Eingang und AC-Ausgang. Warten Sie 5 Minuten, bis der
Wechselrichter vollständig spannungsfrei ist.
- Trennen Sie die Kommunikations- und optionalen Anschlussleitungen. Nehmen Sie den Wechselrichter von der
Halterung ab.
- Entfernen Sie die Halterung, falls erforderlich.
10.2 Verpackung
Bitte verpacken Sie die Wechselrichter möglichst in der Originalverpackung. Falls diese nicht mehr verfügbar ist, können
Sie auch eine gleichwertige Verpackung verwenden, die den folgenden Anforderungen entspricht.
- Geeignet für Lasten von mehr als 30 kg.
- Enthält einen Tragegriff.
- Kann vollständig verschlossen werden.
10.3 Lagerung und Transport
Lagern Sie die Wechselrichter an einem trockenen Ort, an dem die Umgebungstemperatur immer zwischen -40°C und +
70°C liegt. Achten Sie darauf, dass die Wechselrichter während der Lagerung und des Transports nicht mehr als 4 Kartons
in einem Stapel aufbewahrt werden. Wenn der Wechselrichter oder andere zugehörige Komponenten entsorgt werden
müssen, stellen Sie bitte sicher, dass dies gemäß den örtlichen Vorschriften für die Abfallentsorgung durchgeführt wird.
Achten Sie darauf, dass der Wechselrichter, die entsorgt werden muss, an Orten angeliefert wird, die für die Entsorgung
gemäß den örtlichen Vorschriften geeignet sind.
41
Page 44
Das Urheberrecht an diesem Handbuch liegt bei FOXESS CO., LTD. Es darf weder von
Unternehmen noch von Einzelpersonen plagiiert, teilweise oder vollständig kopiert werden
(einschließlich Software usw.), und eine Vervielfältigung oder Verbreitung in irgendeiner
Form oder mit irgendwelchen Mitteln ist nicht gestattet. Alle Rechte vorbehalten.
FOXESS CO., LTD.
Add: No.939, Jinhai Third Road, New Airport Industry Area, Longwan District, Wenzhou,
Zhejiang, China
Tel: 0510- 68092998
WWW.FOX-ESS.COM.
V1.0
Loading...
