警告:
1. 请用硅胶粘固 CPU 与散热片，保证两者充分接触。
2. 建议选用经认证的优质风扇，避免因 CPU 过热引起主板和 CPU
的损坏。
3. 在未安装好 CPU 风扇的情况下，请勿开机运行。
4.请确保在插拔扩展卡或其它系统外围设备前已将交流电源切断，
尤其是在插拔内存条时，否则您的主板或系统内存将遭到严重破
坏。
警告:
我们不能保证您的系统在超频状态下都可以正常工作，这主要取决
于您所使用的设备自身的超频能力。
注意:
本手册中所使用的实物图片，仅供参考，请以实物为准。
本使用手册适用于 915G/P/GL/GV/PL/910GL7MH 系列主板。
按照计算机用户对计算机的性能需求，本公司为用户精心设计
了具有不同特性的主板。
-L 带有板载 10/100M LAN
-K 带有板载 Giga LAN
-6 带有 6 声道音效功能
-8 带有 8 声道音效功能
-E 带有 1394 接口
-S 带有SATA功能
-R 带有RAID 功能
您可以该主板上贴有有一张 PPID 识别标签。此标签标示了
该主板所具有的功能和特性。
例如:
在上图 PPID 标签的蓝色划线部分, 6 表示该主板支持6 声道
(-6), E 表示该主板带有 1394 端口(-E), L 表示该主板带有
板载10/100M LAN(-L), S则表示该主板支持 SATA 功能
(-S)。
1
1
章第
感谢您购买富士康公司的 915G/P/GL/GV/PL/910GL7MH 系列主
板。该系列主板是一款性能卓越，质量可靠，价格合理的新产
品。该主板采用先进的 Intel® 915G/P/GL/GV/PL/910GL +
ICH6/ICH6R 芯片组, 为用户提供了一个集成度高,兼容性强,性价
比优的电脑平台。
本章提供以下信息：
v 主要性能
v 主板布局图
v 后面板
第一章 产品介绍
主要性能
尺寸(Size)
· ATX结构,尺寸244mm x 244mm
微处理器(Microprocessor)
· 支持 LGA775封装的Intel
®
Pentium® 4和Celeron® D 处理器
· 支持 FSB 为 533MHz/800MHz CPU(910GL7MH不支持 FSB 800MHz）
· 支持超线程(Hyper-Threading)技术
芯片组(Chipset)
· Intel® 915G/P/GL/GV/PL/910GL (北桥) + ICH6/6R (南桥)
系统内存(System Memory)
· 915G/P/GV7MH系列
2个 184针(DDR)和2个240针(DDR2)内存插槽
支持双通道DDR 400/333 或 DDR2 533/400
· 915GL/PL/910GL7MH系列
2个 184针(DDR)内存插槽
支持双通道DDR 400/333
USB 端口功能(USB 2.0 Ports)
· 支持热插拔
· 提供 8个 USB 2.0端口
· 可将系统由 S1,S3的睡眠状态唤醒
· 支持USB 2.0 协议,480 Mbps 传输速率
板载 Serial ATA (选配)
·150 MBps传输速率
·可同时接四个独立的SATA设备
· 支持RAID 0, RAID 1, Matrix RAID功能(仅在ICH6R芯片上支持)
板载 LAN(-L)
·支持10/100Mbps以太网
·板上自带LAN 接口
2
第一章 产品介绍
板载音频功能(-6)(Onboard Audio)
·符合Intel
®
AC’ 97 2.3 标准
·支持 S/PDIF输出
·板上具有音频输入插孔,音频输出插孔,麦克风插孔
·支持 -6 声道音效系统（可通过软件设置）
板载显卡(Onboard Graphics) (适用于 915G/GV/GL/910GL7MH 系列)
·支持内建VGA显示功能(Graphics Media Accelerator 900)
PCI Express x16 功能(适用于 915G/P/PL7MH 系列)
·支持 4 GB/秒(双向带宽：8 GB/秒)带宽
·低功率消耗，支持电源管理特性
F.G.E.II 功能(适用于 915GV/GL/910GL7MH 系列)
·兼容 PCI Express x16 规范
·支持双屏显示功能
节电性能(Green Function)
·支持 ACPI
·支持五种系统状态S0(Normal), S1(Power on suspend), S3(Suspend to
RAM),S4(Suspend to Disk)(本功能需要操作系统支持),和 S5( Soft-off)
扩展槽 (Expansion Slots)
· 3 个 PCI插槽
· 1 个PCI Express x16 插槽 (适用于915G/P/PL7MH系列)
1 个F.G.E.II 插槽 (适用于915GV/GL/910GL7MH系列)
高级特性 (Advanced Features)
· 符合PCI 2.3标准
·支持Windows 2000/XP软件关机功能
·支持系统监测功能(可监测系统电压,CPU温度,系统温度及风扇转速)
3
主板布局图
1
第一章 产品介绍
26
4
9
10
11
12
13
14
2
3
5
6
7
8
1615
17
18
25
24
23
22
21
20
19
1.前置音频接头
2.CD_IN音频接头
3.AUX_IN音频接头
4.SPDIF_OUT 接头 (选配)
5.PCI 插槽
6.前面板 USB 接头 (选配)
7.扬声器接头 (选配)
8.机箱开启侦测接头
9.IrDA 红外线通讯接头
10.COM2接头
11.SATA 接头
12.前端面板接头
13.系统风扇接头
4
14.清除 CMOS 跳线
15.BIOS TBL 保护跳线 (选配)
16.ATA 100/66/33 硬盘接口
17.软驱接口
18.24 针 ATX电源接口
19.南桥:Intel ICH6/6R 芯片
20.内存插槽
21.CPU风扇接头
22.北桥: 915G/P/GV/GL/PL/910GL 芯片
23.LGA775 CPU插座
24.PCI Express x16 插槽 /F.G.E.II插槽
25.4 针 12V ATX 电源接口
26.后面板
后面板
1
PS/2 鼠标端口
2
PS/2 键盘端口
SPP/EPP/ECP并行
4
端口（打印机端
口 ）
第一章 产品介绍
7
网卡端口( 选配）
音频输入插孔
音频输出插孔
麦克风插孔
8
6
USB2.0
端口
8
音频端口
串行端口
3
（ COM1）
VGA 端口
5
( 选配）
当用于两声道的输出插孔可用于连接扬声器或耳机；输入插孔与外接 CD 播放器、
磁带播放器或其它音频设备相连。麦克风插孔用来与话筒相连。
当用于六声道的音源设备时：将前方喇叭接至绿色音源输出孔；将环绕喇叭接至
蓝色音源输出孔；将中置喇叭 / 重音喇叭接至红色麦克风输出孔。
5
2
2
第一章 产品介绍
章第
本章将介绍主板的硬件安装过程，包括 CPU、内存、电源、插
槽、连 接 器的安装及跳线的设置几大部分。在安装组件时必须十
分小心，安装前请对照主板布局图，仔细阅读本章内容。
本章提供以下信息：
v CPU
v 内存
v 电源
v 接口
v 插槽
v 跳线
6
第二章 硬件安装
CPU
本主板支持 LGA775封装的Intel® Pentium® 4和Celeron® D 处理器及Hyper-Thread-
ing技术(超线程技术)。
欲获取本主板支持的 CPU 列表，请访问我们的网站：
http://www.foxconnchannel.com.cn
CPU 安装

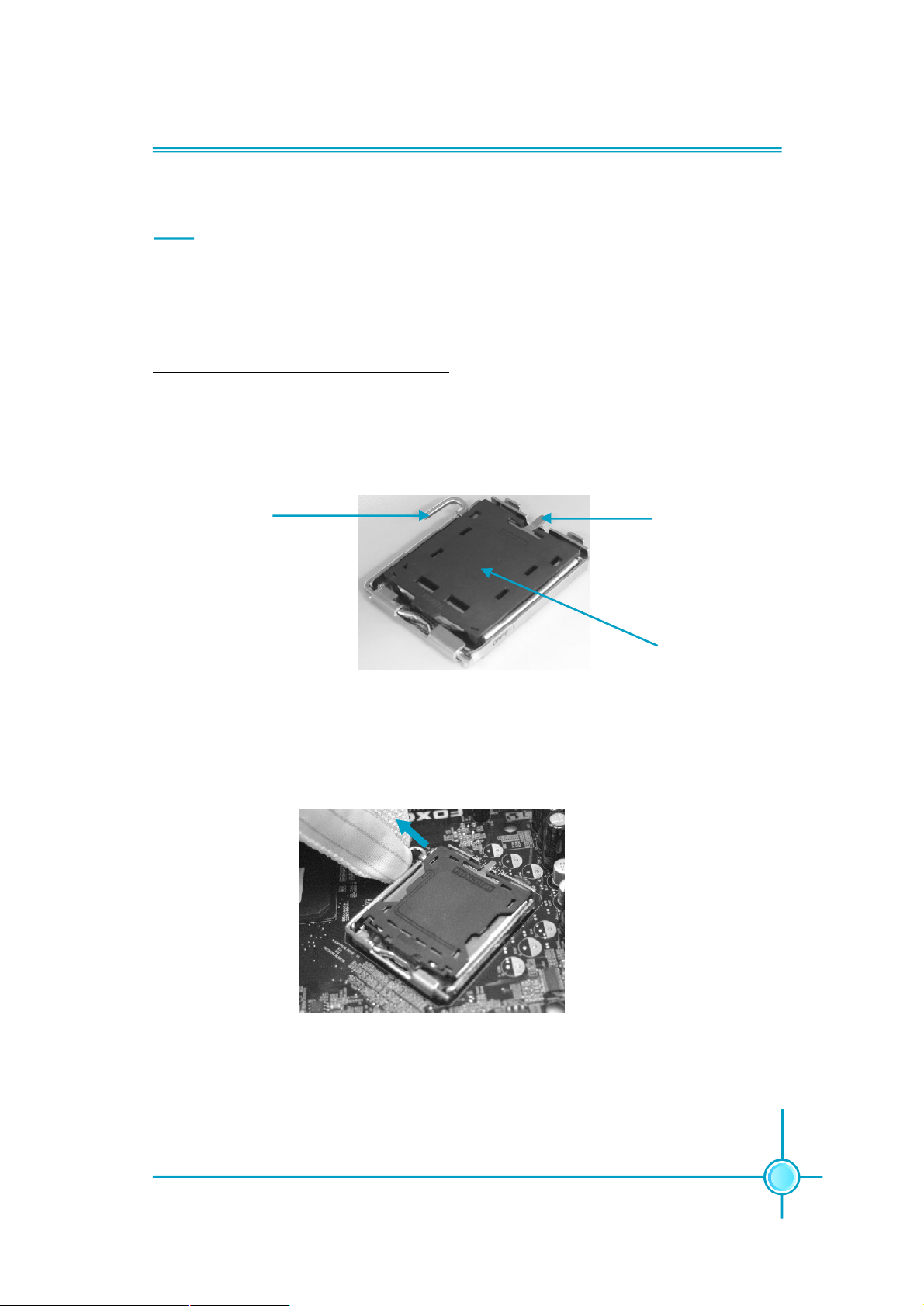

下图为 CPU插座示意图，请按照下列步骤进行 CPU 的安装。
承载杆
1.用大拇指和食指握住承载杆轻轻往下按，并向旁边拉，打开承载杆。将承载杆
抬起。
承载盘
防护罩
2.按住承载盘后部的小突起，使承载盘前端微微翘起，用拇指将承载盘打开。小
心不要触摸到插座的针脚。
7
第二章 硬件安装
3.用拇指和食指握住 CPU。两个手指的位置分别必须在插座缺口的上方。将 CPU的
金三角标志对准插座上所示的针脚 1 位置。使 CPU 的槽口对准插座凸缘。垂直朝下
将处理器放入插座，不可倾斜或推移。
插座凸缘
针脚 1位置
插座缺口
4.从承载盘上拆除防护罩。不可丢弃防护罩。每次从插座拆除CPU 后，都必须重
新安装好防护罩。
8
第二章 硬件安装
5.合上承载盘。
6.将承载杆向下压，使其紧闭。然后用承载盘旁的勾子固定承载杆。至此 CPU 已
完全被固定好。
警告:
温度过高会严重损坏 CPU和系统，请务必确定所使用的降温风扇始终
能够正常工作，保护 CPU 以免过热烧毁。
9
第二章 硬件安装
内存
本主板提供了两条 184针 DDR内存插槽和两条 240 针 DDR2 （可选）内存插槽。为
确保正常操作，您至少需要安装一根内存。
内存配置列表 (使用下表中推荐的配置方法)
通道模式
单通道
双通道
DDR
类型
DDR
DDR2
DDR
DDR2
DIMM1 DIMM2 DIMM3 DIMM4
x 安装 x x
x x x 安装
安装 x x x
x x 安装 x
x 安装 x 安装
安装 x 安装 x
DIMM
警告:
1. 安装内存条前，请确保待安装的内存条属于同一类型(例如：所有
DDR类型或者所有 DDR2类型,不得混插)。
2. 如果同时安装 DDR和DDR2内存条，或所有四根插槽同时安装内
存条，蜂鸣器将会发出内存错误警告，系统将无法开机。在这种
情形下，用户不用担心，它不会对主板和内存条造成损坏，因为
主板上专门设计了一条保护电路。
欲获取本主板支持的内存列表，请访问我们的网站：
http://www.foxconnchannel.com.cn
10
第二章 硬件安装
安装 DDR/DDR2 内存
1.DIMM 插槽的中央仅有一个缺口，内存条仅能以一个方向进行安装。
2. 将内存条垂直插入 DIMM 插槽。请确定缺口的方向正确。
DDR
内存条
104 针
128 针
3.DIMM插槽两边的塑料卡口会自动卡上。
警告:
请确保在插拔扩展卡或其它系统外围设备之前已将交流电源切断，尤
其是在插拔内存条时，否则您的主板或系统内存将遭到严重破坏。
80 针
DDR2
内存条
112 针
11
第二章 硬件安装
电源
本主板使用 ATX结构的电源供应器给主板供电。在连接电源供应器之前，请务必
确认所有的组件都已正确安装，并且不会造成损坏。
ATX 12V 电源接口
ATX_12V 电源接口：PWR2
此12V 电源接口与 ATX电源供应器相连，为 CPU
提供电力。
ATX 电源接口：PWR1
+3.3V
12V
3 1
12V
4 2
ATX电源接口
+5V
+3.3V
GND
GND
GND
GND
+5V_AUX
GND
PWROK
+5V
+12V
+12V
+3.3V
此接口可连接 ATX电源供应器。在与 ATX 电源供
应器相连时，请务必确认电源供应器的接头安装
方向正确，针脚对应顺序也准确无误。将电源接
头插入，并使其与主板电源接口稳固连接。
注意:强烈推荐您使用 24 针的电源线。如果您
要使用20针的电源线,请按照右图所示方法连接
ATX 电源接口。
1
13
+3.3V
GND GND
-12V
PSON
GND
按如下方法进行连接
GND
12
24
NC
+5V
+5V
GND
+5V
12
第二章 硬件安装
接口
本主板提供 FDD（软盘驱动器）、IDE 硬盘、SATA 设备、USB 设备、IR 模块、
CPU风扇、系统风扇等接口。
软驱接口:FLOPPY
本系列主板提供了一个标准的软盘驱动器接口 FDD，可支持 360K，720K，1.2M，
1.44M 和 2.88M的软盘驱动器。
硬盘接口:PIDE
此主板包括一条 Ultra DMA 100/66/33 IDE 接口，支持随主板提供的 Ultra DMA
100/66/33 IDE带状线缆，连接线缆的蓝色接头到 IDE接口，然后连接灰色的接头
到从驱动器接口，黑色的接头到主驱动器接口。
前端面板连接器:FP1
主板提供一个面板连接器连接到面板开关及
LED 指示灯。
1 2
硬盘指示灯接头(HD-LED)
请将此接头与机箱面板上的硬盘指示灯相连，
当硬盘工作时，指示灯闪烁。
电源开关(PWRSW)
请将此接头与机箱面板上的电源开关相连。
HD-LED
RESET
NC
+
-
9 10
FPFP1!
+
-
PWRLED
PWRSW
按一下此开关，系统将被开启或关闭。
复位开关(RESET)
请将此接头连接到机箱面板上的复位开关上，当按一下开关，系统重新启动。
电源指示灯接头(PWRLED)
此接头与机箱面板上的电源指示灯相连，用于指示电源状态，当系统处于S0 状态
时，指示灯亮；当 系 统 处于 S1状态时，指示灯闪烁；当系 统 处于 S3,S4,S5状态时，指
示灯灭。
13
第二章 硬件安装
USB 接头:F_USB1, F_USB2， F_USB3(选配)
除后面板上的四个USB端口外,本主板还为用户提
供了两个 USB接头。使用时需要先使用转接线将
其引到机箱前面板或后面板上,再连接 USB设备。
IrDA 红外线通讯接头: IR
IrDA 红外线传输可以让您的电脑通过红外线进行
发送和接收数据。在使用前请先对 BIOS 外围设
备参数设置（Integrated Peripherals）中的
相关参数进行配置。
SATA 接头:SATA1, SATA2, SATA3,SATA4
本主板提供了四个 Serial ATA接头，用来连接
SATA设备。现行的 Serial ATA接口数据传输率
达可达每秒 150MB。
RX+
GND
TX+
NC
GND
D+
D-
VCC
F_USB1/2/3
GND
IRTX
GND
RXTX-
GND
10 9
2 1
Empty
IRRX
IR
Empty
GND
D+
D-
VCC
1
+5V
1
前置音频接头: F_AUDIO
该音频接头包含两个部分,一个是前置音频(Front
Audio)；一个是后置音频(Rear Audio)。它们的
优先级按照从高到低的顺序排列,依次是：前置
音频,后置音频。当您在机箱面板上插入耳机(使
用前置音频时),机箱后面板上插外部音箱的LineOut 插孔(后置音频)不能工作。当您不想使用前
置音频时,针脚 5 和针脚 6,针脚 9 和针脚 10 必须
短接,这样就把信号输出到后面的音频接口上。
Speaker 接头:SPEAKER(选配)
SPEAKER接头用来连接机箱内的扬声器。
MIC_IN
MIC_PWR
AUD_OUT_R
NC
AUD_OUT_L
SATA1/2/3/4
1 2
9 10
F_AUDIO
1
SPK
Empty
NC
SPEAKER
MIC_GND
+5VAC
AUD_RET_R
EMPTY
AUD_RET_L
SPKJ
14
第二章 硬件安装
音频接头:CD-IN, AUX_IN
CD-IN,AUX_IN音频接头可通过CD音频线与CD-ROM上音频接头相连,来接收CD-ROM的
音频输入。
CD_L
1
CD_IN
GND
CD_R
AUX_R
1
GND
AUX_IN
AUX_L
风扇接头:CPU_FAN, SYS_FAN
将CPU风扇、系统风扇和芯片风扇电线分别连接到主板的 CPU_FAN接头、SYS_FAN
接头上。当系统进入节能状态时,他们将自动停止转动，在 BIOS的系统监测(PC
Health Status)选项中，您可获知所监测到的风扇转速。
GROUND
1
S/PDIF Out 接头:SPDIF_OUT
S/PDIF_O1输出能够提供数字音频到外部扬声器或压缩
AC3 数据到外部的 Dolby数字解码器。
注意:SPDIF 连接线的空针脚应对应 SPDIF 接头上的
SENSE
POWER
CPU_FAN
CONTROL
1
SYS_FAN
GROUND
+12V
SENSE
1
GND
SPDIF_OUT
Empty
5V_SYS
SPDIF_OUT
空针脚。
COM2 接头:COM2
使用时,先将转接线的一端连接在此接头上,然后将串
行的 COM通讯设备连接至转接线的另一端。
RLSD
SOUT
GND
RTS
1 2
SIN
DTR
DSR
CTS
RI
9
Empty
10
COM2
15
机箱开启侦测接头: INTR
该接头连接于机箱的安全开关上时,系统可通过该接头
状态检测到机箱是否曾被侵入。使用此功能前, 在
CMOS Setup的“ PC Health Status”中将“Case
Open Warning”选项设定为“Enabled”。保存 BIOS
的设置并退出,以确保此功能生效。
第二章 硬件安装
1
2
INTRUDERJ
GND
INTR
16
第二章 硬件安装
插槽
本系列主板提供了三条 32-bit Master PCI总线插槽、一条 PCI Express x 16 插
槽或一条 F.G.E.II(Foxconn Graphics Extension II, 富士康图形扩展插槽)插
槽。
PCI 插槽
本主板配有三条 PCI插槽可安装您所需要的扩展卡。当您在安装或拆卸扩展卡的时
候，请务必确认已将电源插头拔除。同时，请仔细阅读扩展卡的说明文件，安装和
设置此扩展卡必需的硬件和软件，比如跳线或 BIOS设置。
PCI Express 插槽
本主板配有一条 PCI Express x16插槽（仅限 915G/P/PL7MH系列）。 与 PCI和 AGP
接口相比,PCI Express接口在设计方面具有下列优势：
- 与现有的 PCI驱动程序，软件和操作系统兼容
- 高带宽，存取时间快
- 其数据针脚的位速率为 2.5Gb/s，因此每对针脚的实际带宽为
250MB/s
- 点对点连接，让每个设备拥有一个专用接头，无需共享带宽
- 具有理解不同数据结构的能力
- 功率消耗低，具有电源管理特性
PCI Express插槽有两种形式：x16 PCI Express插槽和x1 PCI Express插槽。x16
PCI Express插槽适用于显卡 /视频卡,而 x1 PCI Express插槽则可以安装调制解
调器或网卡。
x16 PCI Express插槽和x1 PCI Express插槽的带宽差别很明显,x16 PCI Express
插槽带宽为4GB/秒(8GB/秒 双向带宽)，而x1 PCI Express 插槽带宽为250MB/秒。
注意:
如果 x16 PCI Express插槽上安装有高档性能的显卡，我们
强烈推荐您使用 2 x 12 pin电源。
17
第二章 硬件安装
F.G.E. II 插槽
F.G.E.II(Foxconn Graphics Extension II, 富士康图形扩展插槽)插槽是为PCI
Express x16 显卡提供扩展图形接口而特别设计的。
由于采用 F.G.E.II技术，所以用户可以轻松地享用双屏显示功能。
简易双屏显示功能配置表
矩阵
1 PCI Express x16 (915G7MH)+ Onboard VGA
2 Onboard VGA (915GL/GV/910GL7MH) + F.G.E.II
配置
备注
如果您使用 PCI Express VGA卡安装系统，在安装板载 VGA驱动前，请先
安装PCI Express VGA卡驱动。如果板载 VGA卡驱动先于 PCI Express VGA
卡驱动安装，系 统将自动设置板载 VGA卡为主显示设备。此时，您 如果想安
装 PCI Express VGA卡驱动，需要先卸载板载 VGA卡驱动，然后再安装 PCI
Express VGA 卡驱动。
欲获取本主板支持的这 PCI Express x16 显卡和 F.G.E.II 显卡列表，请
访问我们的网站：http://www.foxconnchannel.com.cn
安装扩展槽插卡
1. 安装插卡前,仔细阅读此卡附带的相关文件，并对此卡进行相应的硬件设置。
2. 在安装或拆卸此卡前，应先拔掉电源线。
3. 移走与插槽相对的挡板。
4. 将扩展卡与扩展槽对齐，然后慢慢往下按，直到扩展卡完全固定在扩展槽中。
5. 最后用螺丝将此卡固定在机箱上。
18
第二章 硬件安装
跳线
本主板提供以下的跳线，可用来设定计算机的特定功能。此部分描述了通过改
变跳线，来实现主板的功能。请用户在设置跳线前仔细阅读下面内容。
跳线说明
1.主板上用针脚旁的丝印“ ”来表示1脚，本手册会在跳线旁标识“1”。
2.下表列举了一些跳线图示，请用户参照图示来设置跳线。
跳线 图示 定义 代表意义
1
1
1
1
1
1
1-2 用跳线帽将针脚1和 2 短接
2-3 用跳线帽将针脚2和 3 短接
关闭 用跳线帽将针脚短接
开启 两针脚处于开启状态
清除 CMOS 跳线:CLR_CMOS
主板使用 CMOS RAM来储存各种设定参数,您可以通
过清除 CMOS跳线来清除 CMOS 。首先,将交流电源断
开,再用跳线帽将跳线的针脚 1 和针脚 2短接,然后
把跳线恢复到正常状态即针脚 2和针脚 3短接,最后
通电启动系统。
警告:
正常
(默认)
清除
1
2
3
1
2
3
CLR_CMOS
1.在进行此动作前,请将电源从插座上拔掉。
2.切勿在系统开启状态下清除CMOS。
19
BIOS TBL 保护跳线:TBL_EN
第二章 硬件安装
在传统的 BIOS 刷新过程中，如果 BIOS刷新失败，则系
统就无法启动。但用户在使用此功能时不必担心。此跳线
用于保护BIOS启动模块(Top Boot Block)部分。因此即
使 BIOS刷新失败，系统仍可使用此功能来启动。用户若
要使用此项功能，只需将针脚 2 和针脚 3短接。
BIOS TBL
启用
BIOS TBL
禁用
TBL_EN
21 3
21 3
20
Loading...
