Fostex RM-3DT User guide

Stereo rack monitor

RM-3DT

Owner’s Manual

English

Thank you very much for purchasing a Fostex product.
This manual provides instructions for basic use of the unit.
Read this before using the unit for the  rst time.

Table of contents

Introduction ............................................................................ 2

WARNINGS and PRECAUTIONS .......................... 2

SAFETY INSTRUCTIONS ........................................... 2

FCC (U.S.A.) & ICES-003 (Canada)

INFORMATION .............................................................. 2

Features of the RM-3DT .......................................... 2

Dante Network and System ................................. 3

Accessories ..................................................................... 3

Part names and functions .............................................. 3

Front ................................................................................... 3

Back .................................................................................... 3

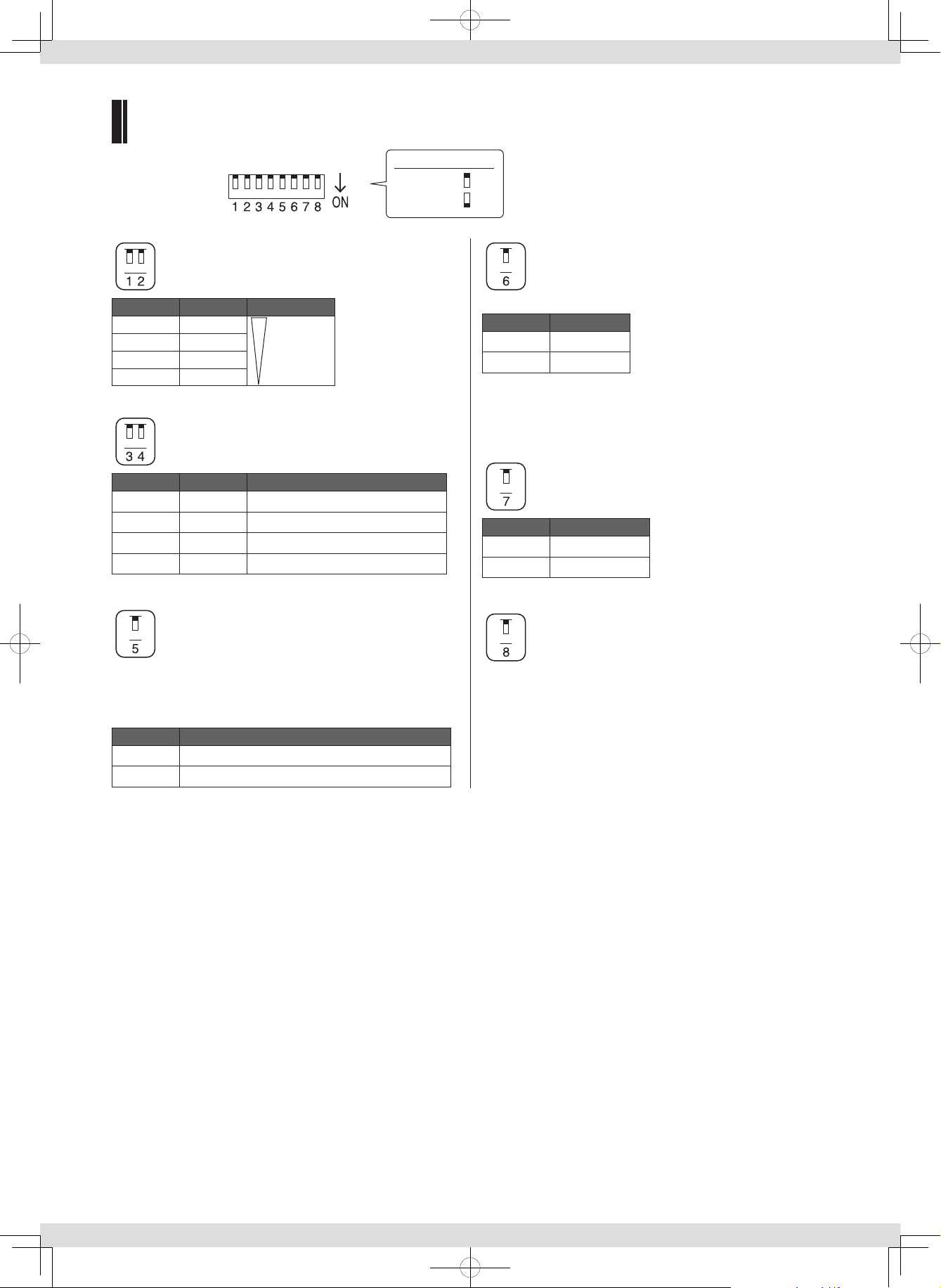

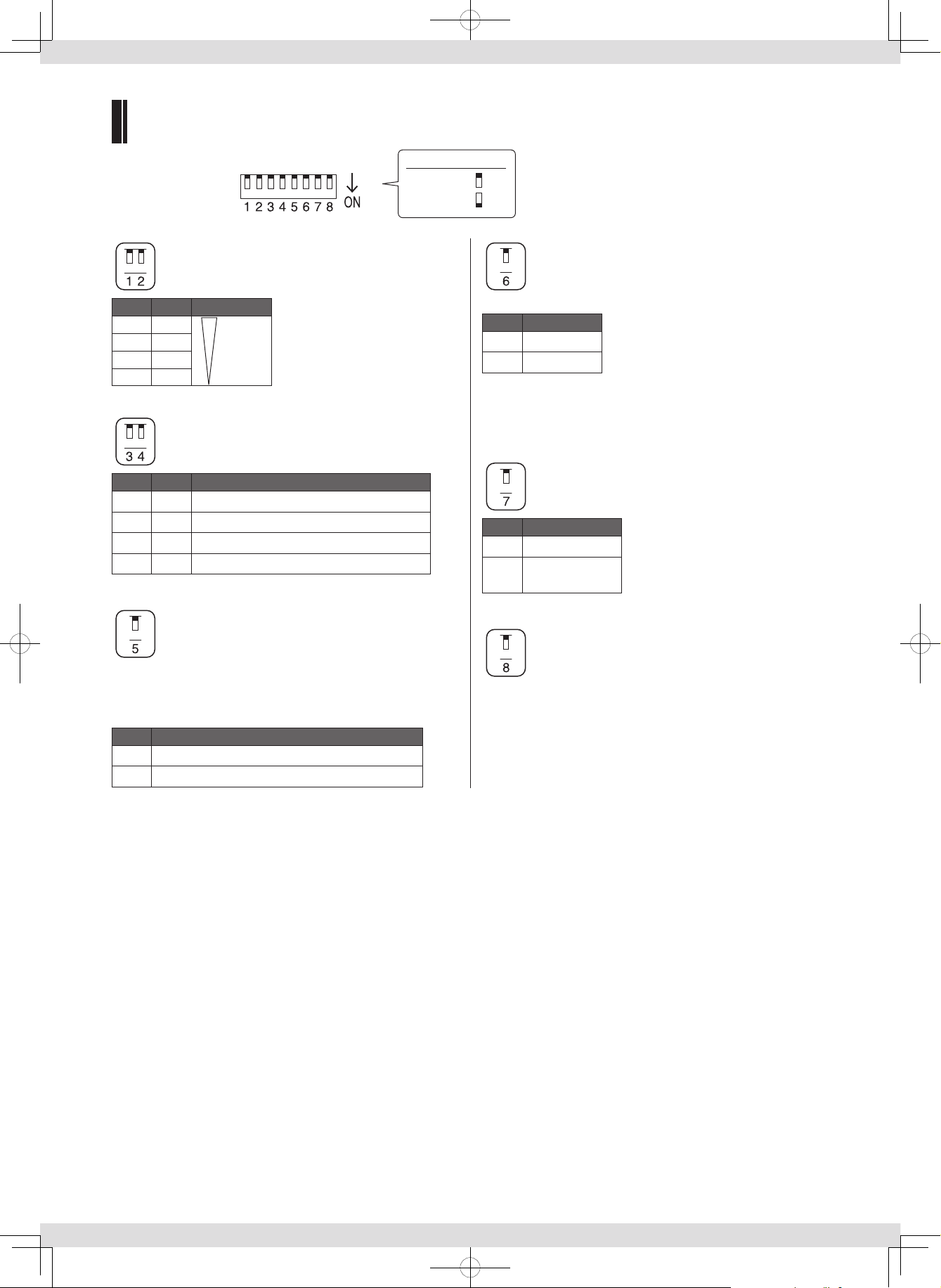

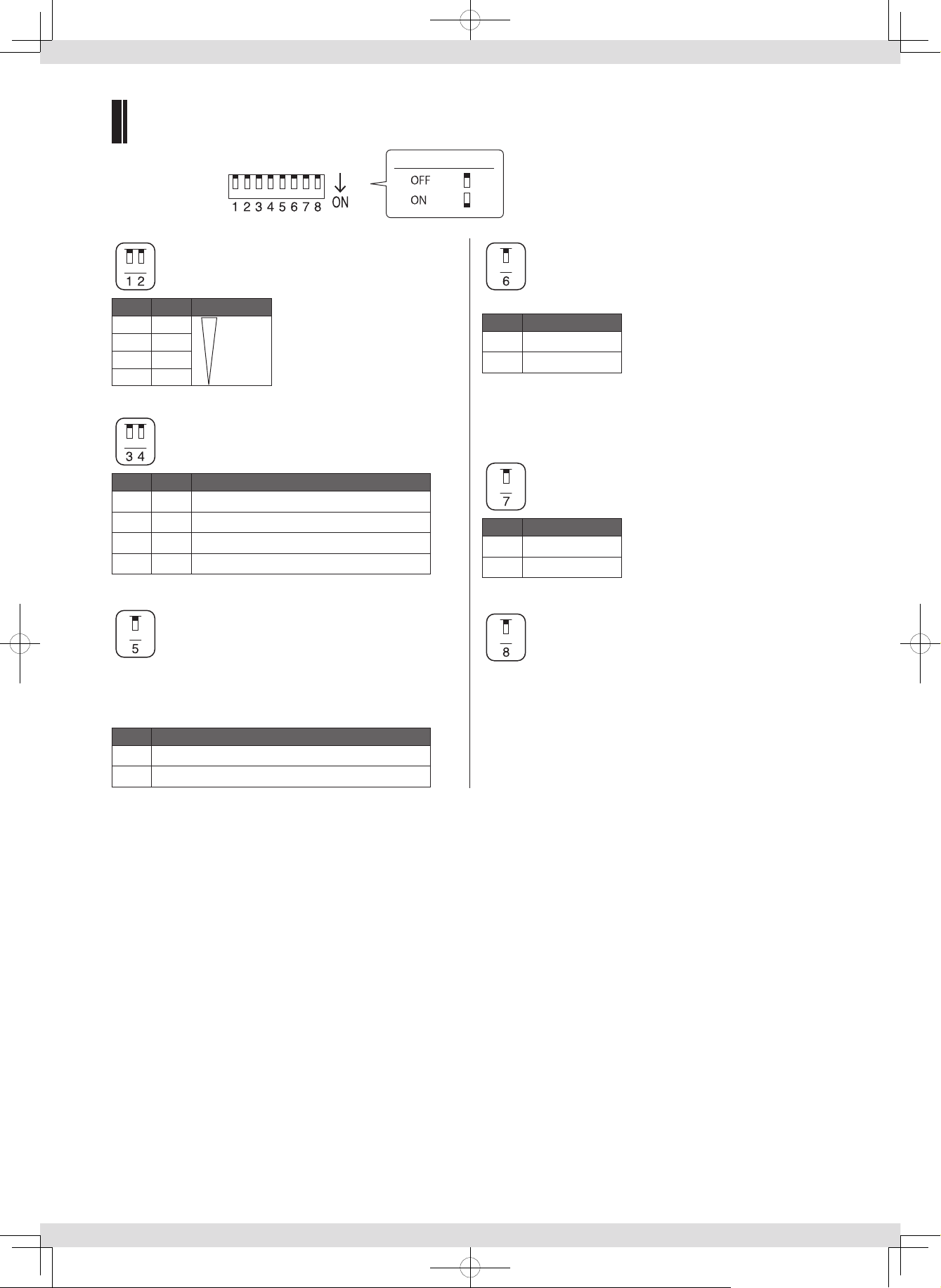

DIP switch settings ............................................................. 4

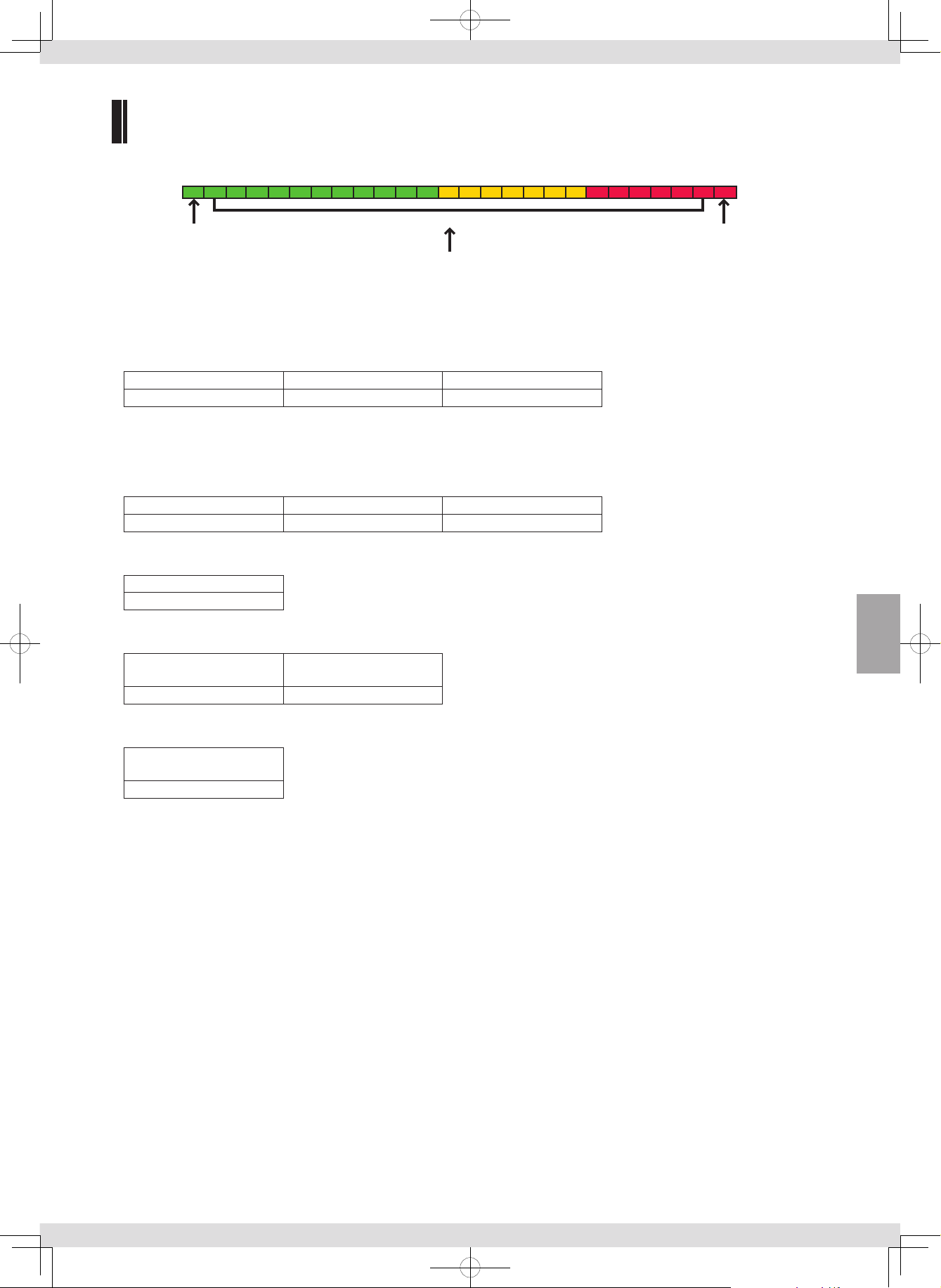

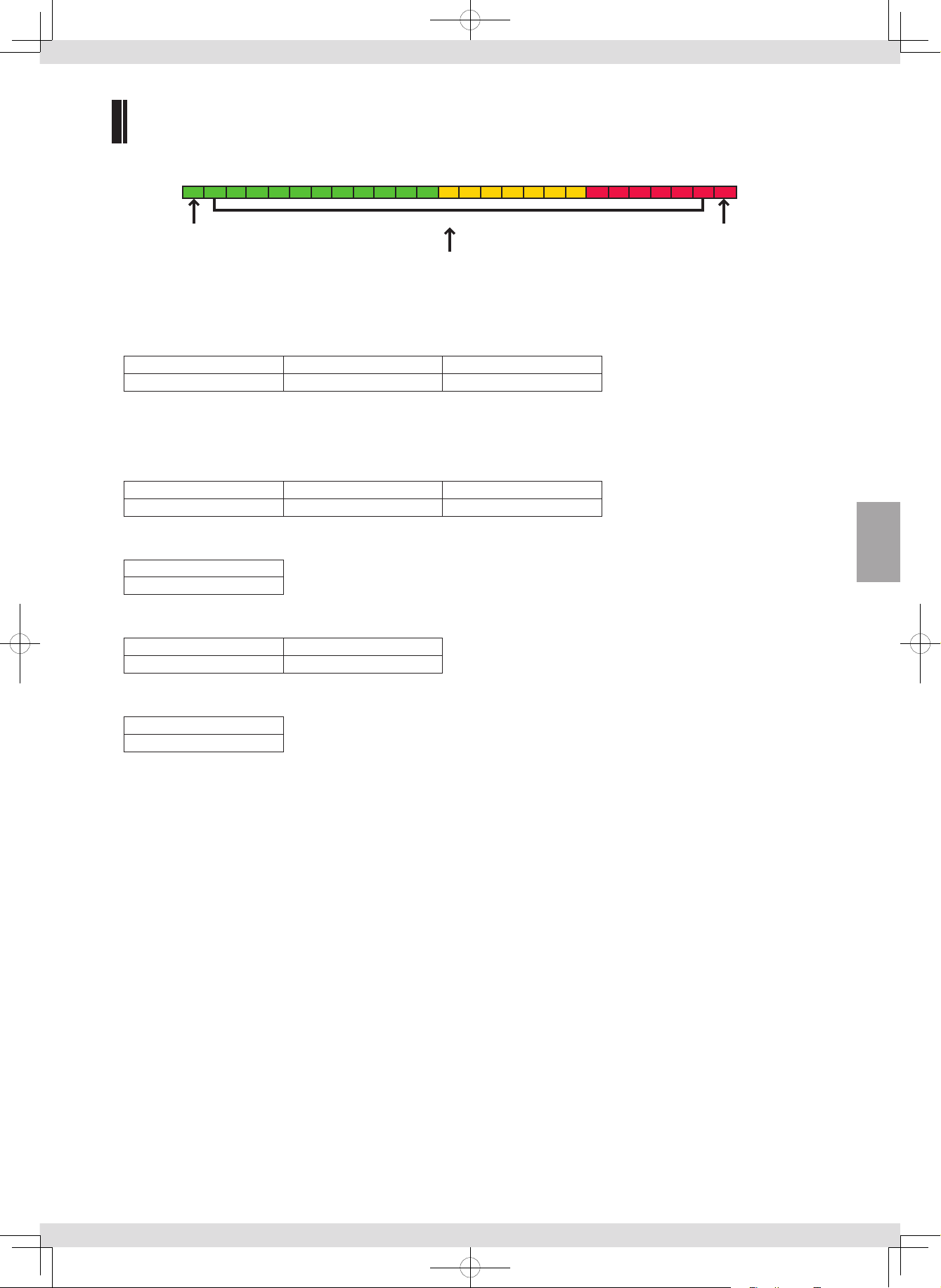

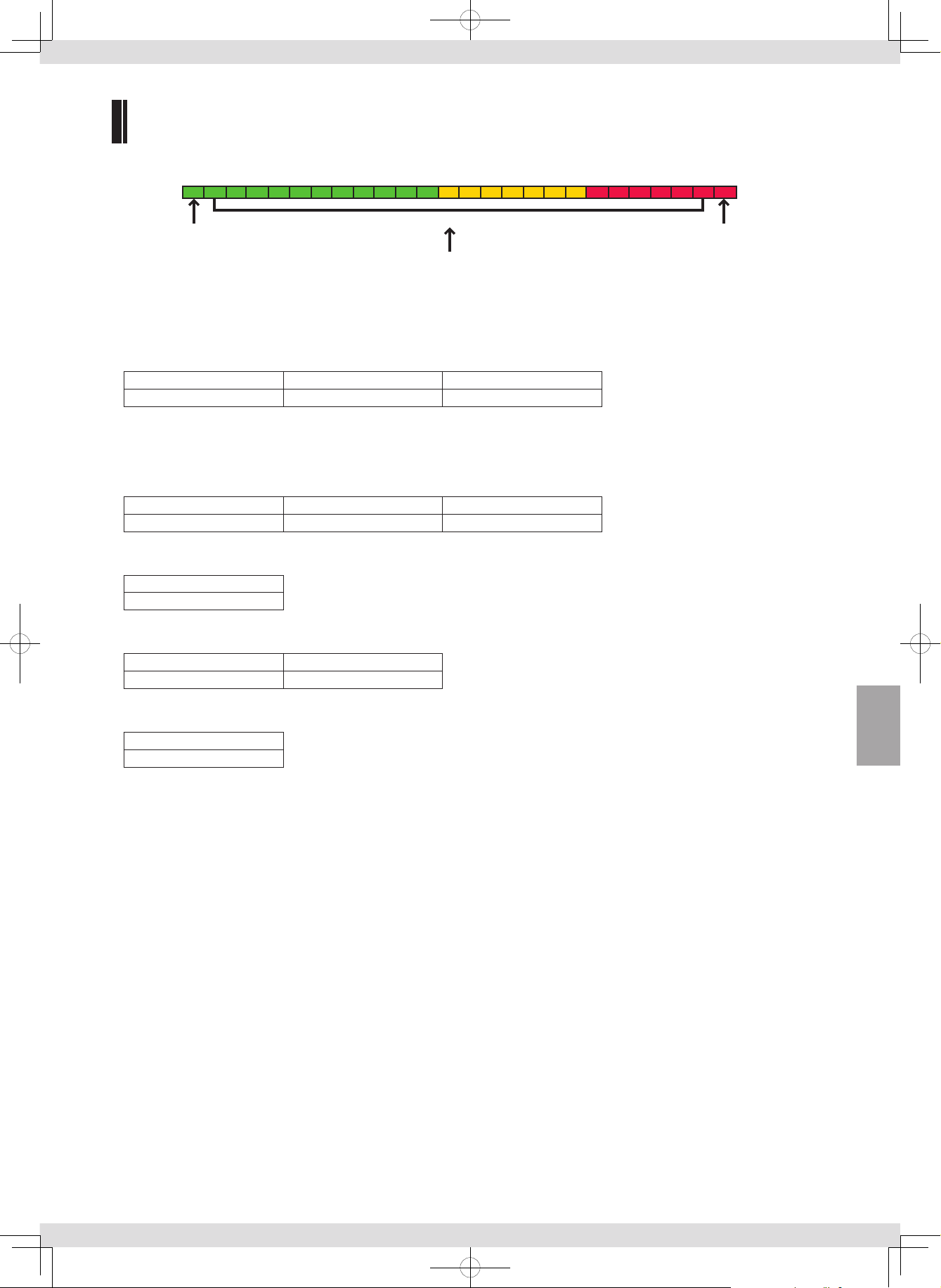

Meter ........................................................................................... 5

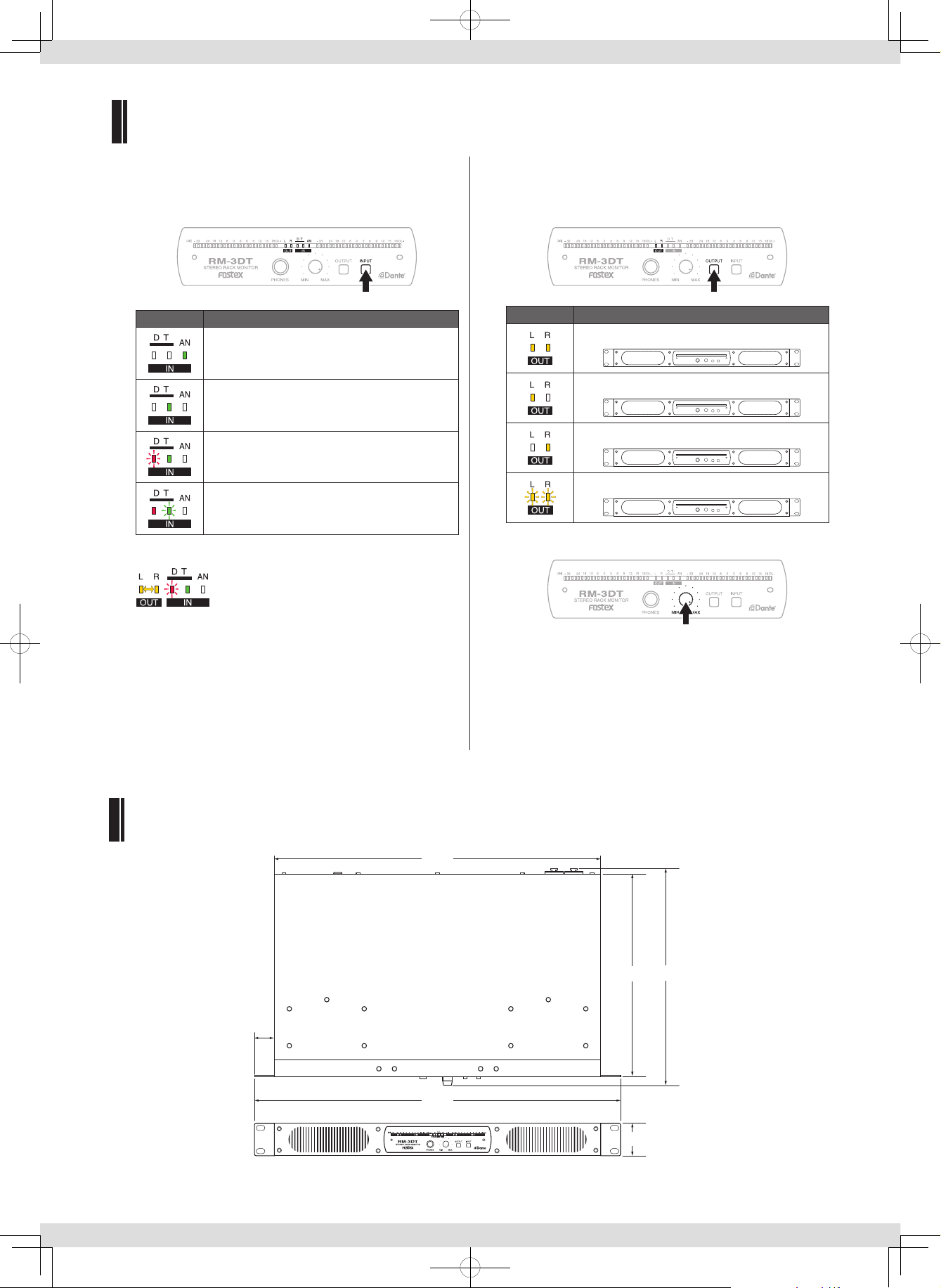

Switches and buttons on the front of the unit

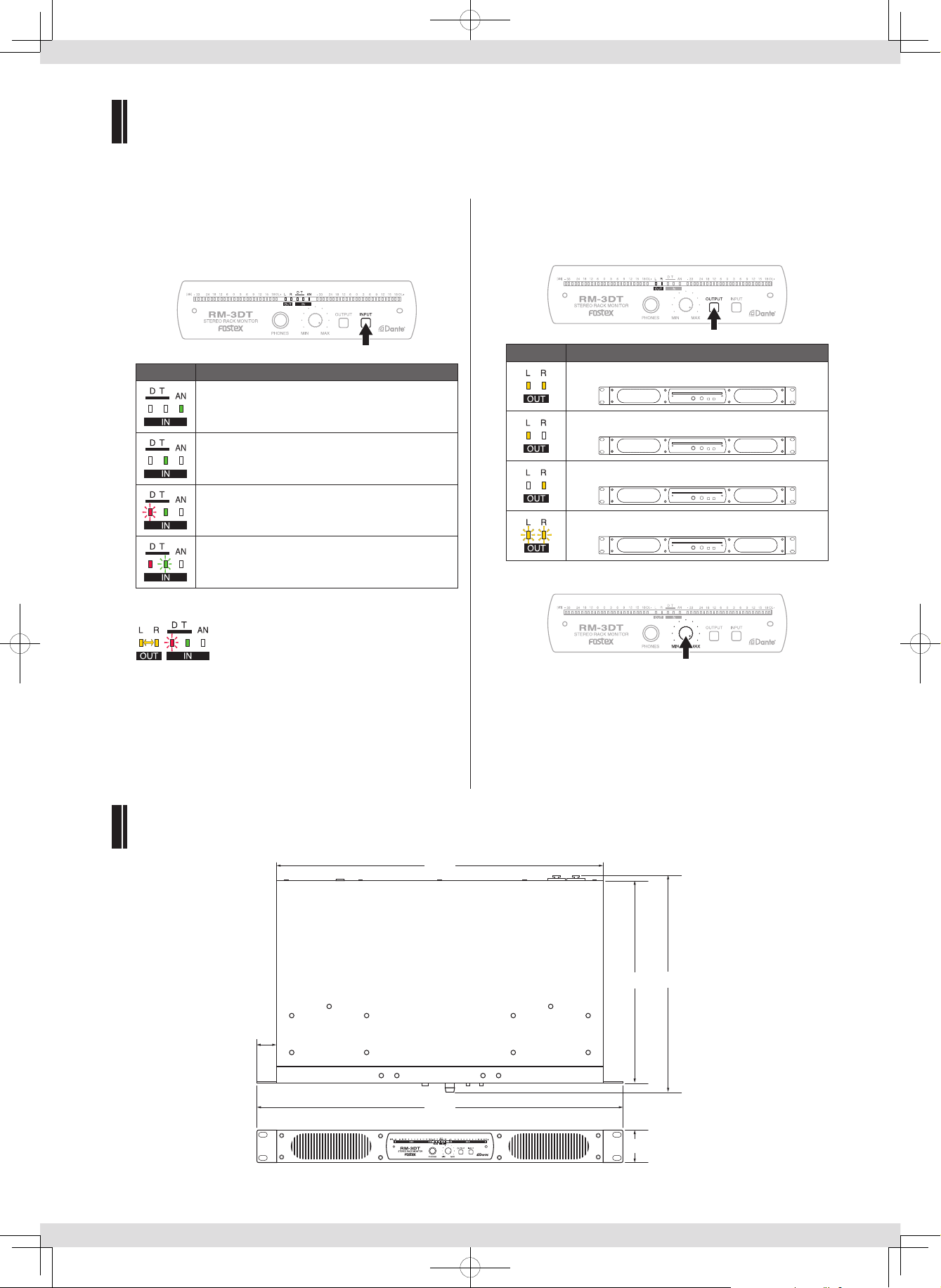

Dimensions ............................................................................. 6

Speci cations ......................................................................... 7

© FOSTEX COMPANY All Rights Reserved.

... 6

RM-3DT.indb 1RM-3DT.indb 1 2020/11/20 10:582020/11/20 10:58

Introduction

The RM-3DT is a rack-mount type powered monitor equipped with a Dante function, and provides Dante network signals and analog audio
signals monitoring.

WARNINGS and PRECAUTIONS



• CAUTION: The symbol To prevent electric shock hazard, do not connect to mains

power supply while grille is removed.

• WARNING: An apparatus with CLASS I construction shall be connected to a MAINS

socket outlet with a protective earthing connection.

• CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE

SLOT, FULLY INSERT.

• WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to

rain or moisture.

• CAUTION: Use of any controls or adjustments or performance of procedures other

than those herein specified may result in hazardous radiation exposure.

• WARNING: Changes or modifications to this unit not expressly approved by the party

responsible for compliance could void the user’s authority to operate the equipment.

• WARNING: Do not place the unit on top of any soft, porous, or sensitive surfaces to

avoid damaging the surface. Use a protective barrier between the unit and surface to
protect the surface.

• WARNING: Use of this unit near fluorescent lighting may cause interference regarding

use of the remote. If the unit is displaying erratic behavior move away from any
fluorescent lighting, as it may be the cause.

SAFETY INSTRUCTIONS



1. Read Instructions - All the safety and operating instructions should be read before
the appliance is operated.

2. Retain Instructions - The safety and operating instructions should be retained for
future reference.

3. Heed Warnings - All warnings on the appliance and in the operating instructions
should be adhered to.

4. Follow Instructions - All operating and use instructions should be followed.

5. Water and Moisture - The appliance should not be used near water - for example,
near a bathtub, washbowl, kitchen sink, laundry tub, in a wet basement, or near a
swimming pool, and the like.

6. Carts and Stands - The appliance should be used only with a cart or
stand that is recommended by the manufacturer.

The appliance and cart combination should be moved with care.

Quick stops, excessive force, and uneven surfaces may cause the
appliance and cart combination to overturn.

7. Wall or Ceiling Mounting - The appliance should be mounted to a wall or ceiling only
as recommended by the manufacturer.

8. Ventilation - The appliance should be situated so that its location or position does
not obstruct proper ventilation. For example, the appliance should not be situated
on a bed, sofa, rug, or similar surface that may block the ventilation openings; or,
placed in a built-in installation, such as a bookcase or cabinet that may impede the
flow of air through the ventilation openings.

9. Heat - The appliance should be situated away from heat sources such as radiators,
heat registers, stoves, or other appliances (including amplifiers) that produce heat.

10. Power Sources - The appliance should be connected to a power supply only of the
type described in the operating instructions or as marked on the appliance.

11. Grounding or Polarization - The precautions that should be taken so that the
grounding or polarization means of the appliance is not compromised.

12. Power Cord Protection - Power supply cords should be routed so that they are not
likely to be walked on or pinched by items placed upon or against them, paying
particular attention to cords at plugs, convenience receptacles, and the point where
they exit from the appliance.

• WARNING: Do not install this equipment in a confined space such as a book case or

similar unit.

• WARNING: Mains plug is used as disconnect device and it should remain readily

operable during intended use. In order to disconnect the apparatus from the mains
completely, the mains plug should be disconnected from the mains socket outlet
completely.

CAUTION

The lightning flash with arrowhead symbol, within an equilateral triangle,
is intended to alert the user to the presence of uninsulated “dangerous
voltage” within the product’s enclosure that may be of sufficient magnitude
to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is intended to alert the
user to the presence of important operating and maintenance (servicing)
instructions in the literature accompanying the appliance.

13. Cleaning - The appliance should be cleaned only as recommended by the
manufacturer.

14. Nonuse Periods - The power cord of the appliance should be unplugged from the
outlet when left unused for a long period of time.

15. Object and Liquid Entry - Care should be taken so that objects do not fall and liquids
are not spilled into the enclosure through openings.

16. Damage Requiring Service - The appliance should be serviced by qualified service
personnel when:

A. The power supply cord or the plug has been damaged; or
B. Objects have fallen, or liquid has been spilled into the appliance; or
C. The appliance has been exposed to rain; or
D. The appliance does not appear to operate normally or exhibits a marked change

in performance; or

E. The appliance has been dropped, or the enclosure damaged.

17. Servicing - The user should not attempt to service the appliance beyond that
described in the operating instructions.

All other servicing should be referred to qualified service personnel.

18. The appliance should be situated away from drops of water or spraying water.

19. Objects containing liquid such as vases must not be put on the appliance.

20. The appliance is not completely isolated from the power supply even if the power
switch is in the off position.

21. Appliance shall not be exposed to dripping or splashing and no objects filled with
liquids, such as vases, shall be placed on the appliance.

22. Only use attachments/accessories specified by the manufacturer.

23. Appliances with a protective earth terminal should be connected to a mains outlet
with a protective earth connection.

24. The appliance should be placed in a position where an AC plug / inlet can be easily
pulled out by hand.

25. The main plug is used as the disconnection device. It shall remain readily operable
and should not be obstructed during intended use. To completely disconnect the
appliance from supply mains, the mains plug of the appliance shall be disconnected
from the mains socket outlet completely.

WARNING: TO REDUCE THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE COVER (OR BACK).
NO USERSERVICEABLE PARTS INSIDE. REFER
SERVICING TO QUALIFIED SERVICE PERSONNEL.

FCC (U.S.A.) & ICES-003 (Canada) INFORMATION



1. IMPORTANT NOTICE
This product, when installed as indicated in the instructions contained in this manual,

meets FCC and ICES-003 requirements. Changes or modifications not expressly
approved by Fostex Company for compliance could void the user’ s authority to
operate the equipment. DO NOT MODIFY THIS PRODUCT.

2. IMPORTANT
In order to comply with FCC and ICES-003 requirements, use high quality shielded

cables for connection to accessories and / or another products. If any cables are
supplied with this product, they MUST be used. Follow all installation instructions.
Failure to do so could void your FCC / ICES-003 authorization to use this product in
the USA / Canada.

3. NOTE
This equipment has been tested and found to comply with the limits for a Class

B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with instructions, may cause
harmful interference to radio communications. However, there is no guarantee that

Features of the RM-3DT



interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to correct the interference
by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

4. Compliance with Part 15 of FCC Rules and Canadian ICES-003.

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions: (1) This device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil

numérique de la classe B est conforme à la norme NMB-003 du Canada.

• The unit supports balanced analog input and Dante input.

• It has a power saving design with a digital amplier and switched-mode power supply.

• The 26 dot LED meter supports 4 dierent display modes: VU, VU+PEAK, VU+PEAK HOLD, PEAK+PEAK HOLD.

• The display has 4 brightness settings.

• The unit is designed to output either or both of any two-channel digital signals out of Dante network signals.

2

RM-3DT.indb 2RM-3DT.indb 2 2020/11/20 10:582020/11/20 10:58

English

①

③ ④ ⑤ ⑦⑥ ⑧

⑨ ⑩ ⑪ ⑫ ⑬ ⑭

Dante Network and System



Dante® is a network-audio protocol developed by Audinate.
Dante network system transmits multiple uncompressed digital audio signals over IP networks compatible with Gigabit Ethernet.
For more information on Dante, visit the website below.
www.audinate.com

Accessories



• Power cable (USA: 1 pc, EUR/UK: 2 pcs)

• Rubber feet × 4

• Safety information sheet × 1

• Owner’s manual (this manual) × 1

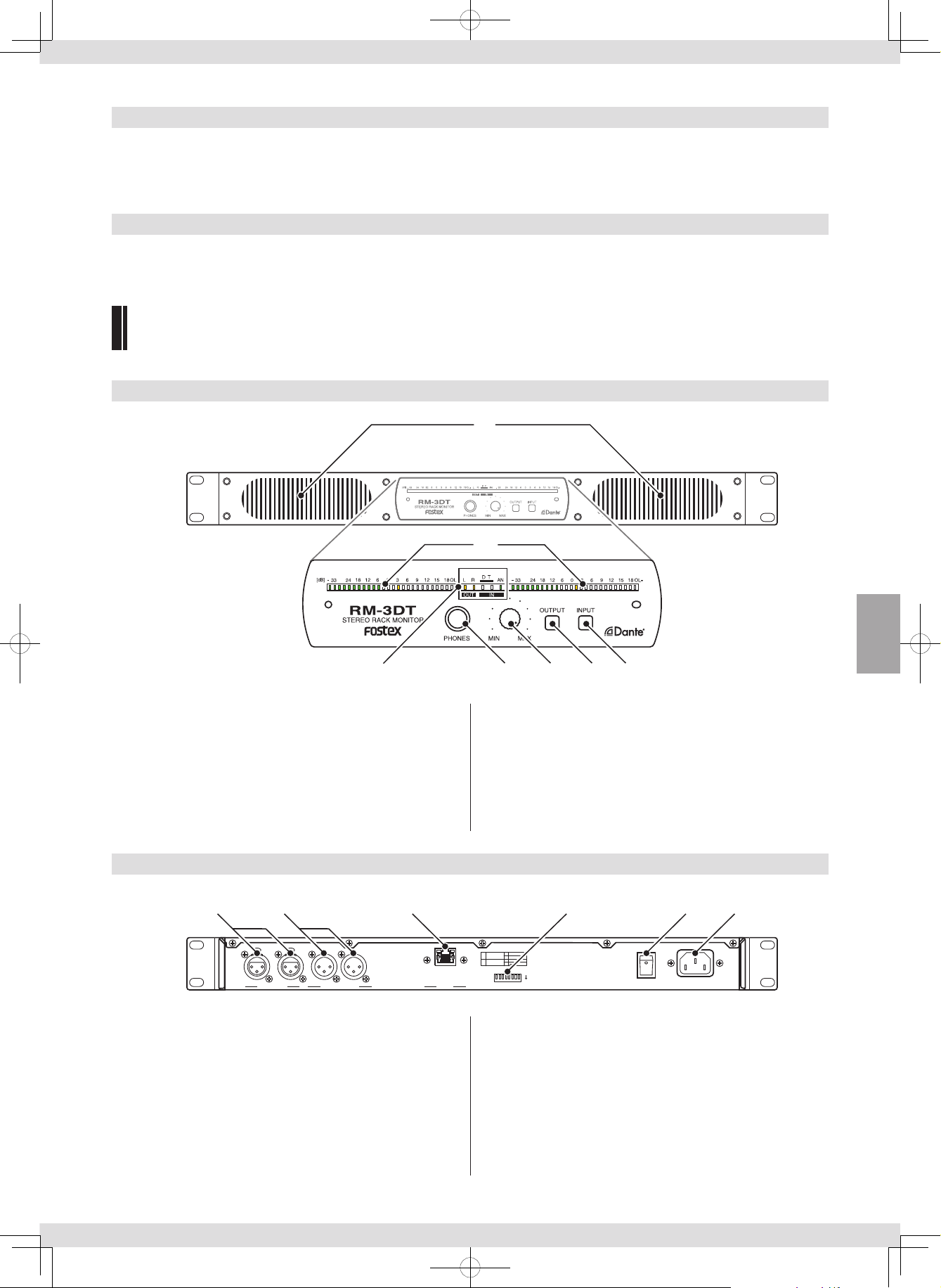

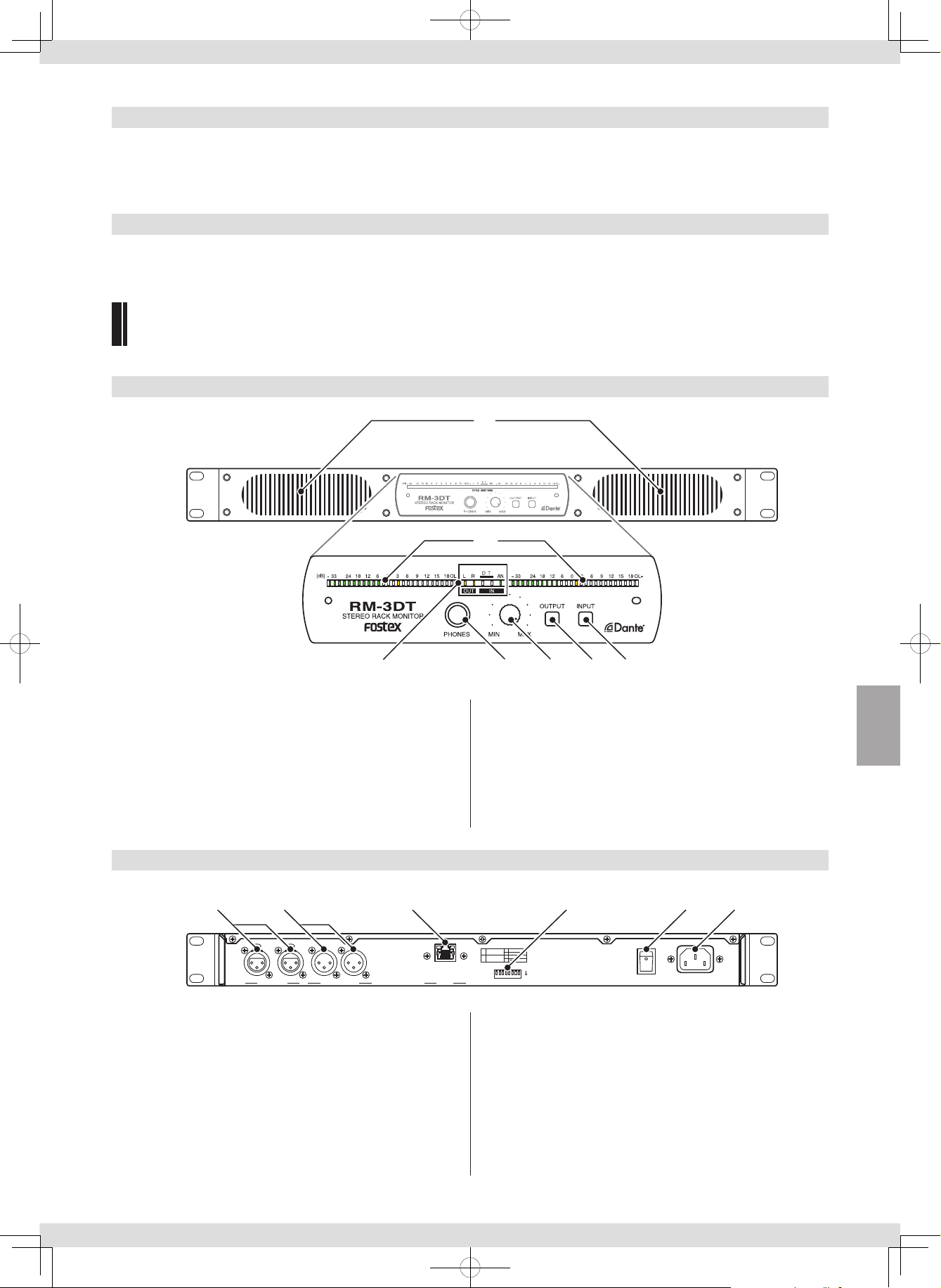

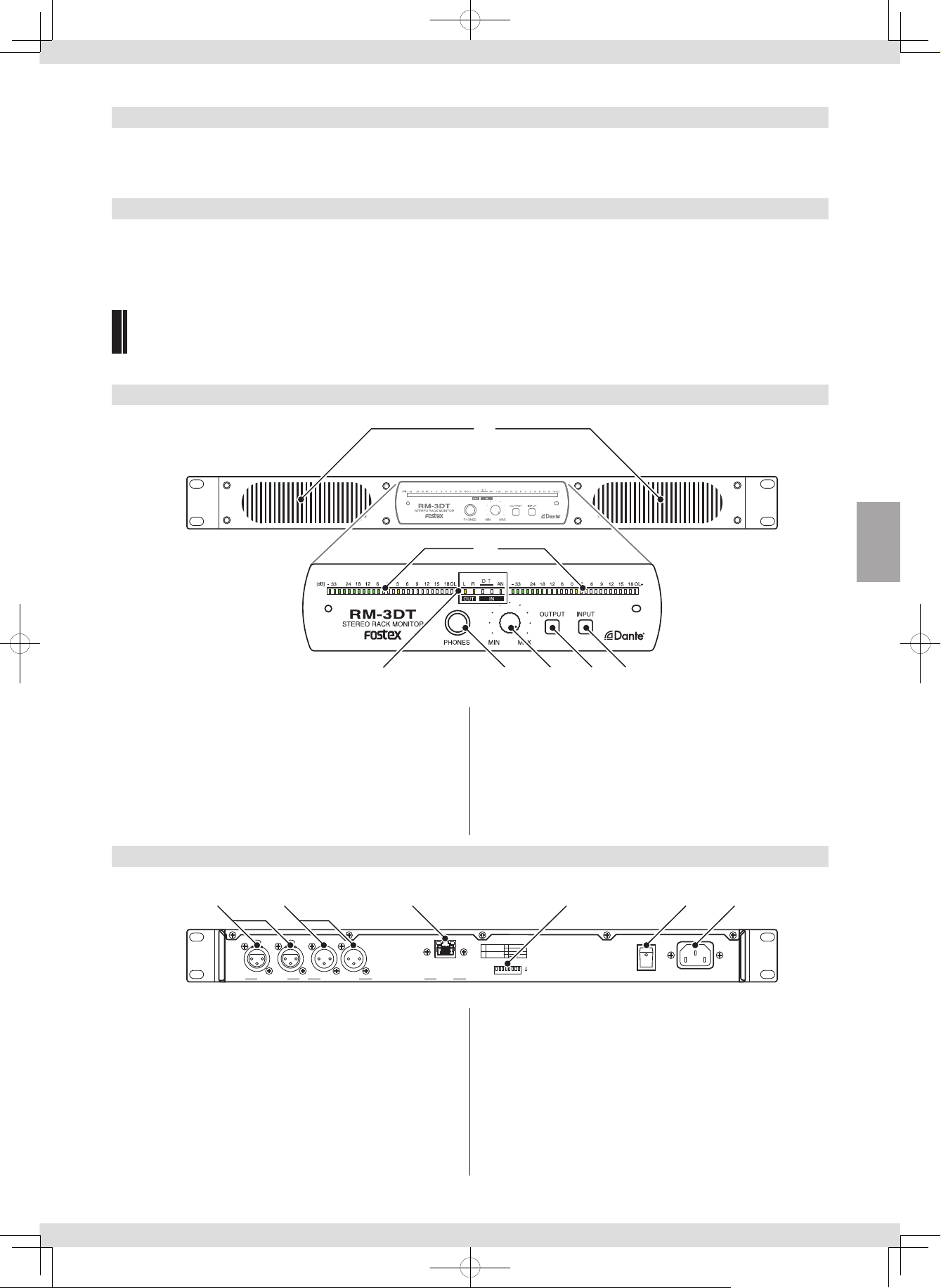

Part names and functions

Front



① Speakers

The speakers do not emit any sound while headphones are
connected to the [PHONES] jack.

② Level meter
③ Status display
④ [PHONES] jack
⑤ Volume knob

Back



L

R

ANALOG INPUT

R L
ANALOG THRU OUT Dante IN

②

⑥ Mute button

Press the button for approximately one second to mute
(

page 6). Cancel mute by briey pressing the button again.



⑦ [OUTPUT] switch

page 6



⑧ [INPUT] switch

page 6



5

REF LVL

1

DIMMER

6

2
3
4

METER
PEAK/VU

SOUND

7

MUTE

8

12345678

ON

POWER

ON

OFF

AC IN

⑨ [ANALOG INPUT] terminals (XLR)
⑩ [ANALOG THRU OUT] terminals (XLR)

Outputs the signal being input through the [ANALOG INPUT]
(XLR) terminal.

⑪ [Dante IN] terminal

Inputs Dante signals.
Connects a LAN cable (RJ45 type). Use an Ethernet cable with
CAT5e or higher.

⑫ DIP switches

Used to congure various settings (

page 4).



⑬ [POWER] switch
⑭ [AC IN] terminal

Used to connect to a power outlet using the supplied power
cord.
A grounding type plug has a third grounding prong. The third
prong are provided for your safety.
If the provided plug does not t into your AC outlet, consult an
electrician for replacement of the obsolete outlet.
Do not use any power cord other than the one supplied.

RM-3DT.indb 3RM-3DT.indb 3 2020/11/20 10:582020/11/20 10:58

3

DIP switch settings

DIP switch
(default settings)

Switch position guide

Display brightness (DIMMER)

1 2 Setting

OFF OFF Bright
ON OFF
OFF ON
ON ON Dark

Level meter type
(METER PEAK/ VU)

3 4 Setting

OFF OFF VU+PEAK
ON OFF VU+PEAK HOLD
OFF ON PEAK+PEAK HOLD
ON ON VU

Reference level (REF LVL)

Choose an analog reference level indicated by 0 dB on the level
meter.

Source sound type (SOUND)

There are two sound types. Choose the appropriate sound type.

6 Setting

OFF MUSIC
ON VOICE

MUSIC: Ideal for sound sources that have a wide frequency range,

such as music.

VOICE: Ideal for sound sources that have a narrow frequency

range, such as speech.

Volume when muted ( page 6) (MUTE)

7 Setting

OFF Volume: –∞
ON Volume: –20dB

Not used.

Analog input

5 Setting

OFF +4 dBu (balanced)
ON 0 dBu (balanced)

4

RM-3DT.indb 4RM-3DT.indb 4 2020/11/20 10:582020/11/20 10:58

English

Meter

Meter scale

[dB] –33 30 24 18 12 6 0 3 6 9

12

Meter

Input presence level indicator

Analog BAL: +4 dBu or 0 dBu

The meter scale has 26 dot LED consisting of a 24 dot level meter, an input presence level indicator and a peak over level indicator.
You can choose from four combinations of PEAK and VU to be displayed on the meter (“DIP switch settings” (

24 dot LED (VU meter, PEAK meter)

Scale Alignment Level Permitted Level

–33 to +18 @0 dB = standard @+9 dB

• Reference level
Reference level display position: 0 dB
You can choose the reference level from +4 dBu or 0 dBu for analog input using the DIP switches.

Peak meter specications

Attack Time Fall Time Peak hold time

0.1 msec 1.7 sec/20 dB 2.0 sec

15 18+ OL

Peak over level indicator

page 4)).



VU meter specications

Attack/Fall Time

300 msec/@0 dB

Input presence level indicator

Presence level Presence hold time

@–46 dB 1.0 sec

Peak over level indicator

Peak over level

Reference level +20 dB

5

RM-3DT.indb 5RM-3DT.indb 5 2020/11/20 10:582020/11/20 10:58

Switches and buttons on the front of the unit

1 [INPUT] switch

Select the input (analog or Dante) to monitor.
The unit will automatically store the switch status within approximately three
seconds.

Indicator Status

Analog input

Dante input (Synchronized to Dante input signal)

Dante input (Synchronized as clock master)

Dante input (Desynchronized)

<Caution>

2 [OUTPUT] switch

Select the output channel.
The unit will automatically store the switch status within approximately
three seconds.

Indicator Status

Stereo

L R

L

L L

R

R R

Monaural (L+R)

L+R L+R

3 Mute button

(LR alternate yellow lighting/red blinking)
This indicates reboot request status.
When the Dante module of this unit have been upgraded using the
Dante controller, conrm the above indication, and turn the power o
and then on to apply the new rmware.
Since rebooting cannot be commanded from the Dante controller, it
is necessary to manually turn the power of the unit o and then on to
apply the new rmware.

Dimensions

430

Press the mute button for approximately one second to mute the unit.
When in mute, briey press the mute button again to return to the
normal state.
The unit is never muted (sound can be heard) when it is turned on.

284

260

26

482

44

(Unit: mm)

6

RM-3DT.indb 6RM-3DT.indb 6 2020/11/20 10:582020/11/20 10:58

English

Specications

Speakers

Built-in unit 110 × 40 mm antimagnetic cone speakers
Impedance 8 Ω
Output sound pressure level 84 dB/W (1 m)
Frequency characteristic 200 Hz to 20 kHz

Power amplier

Maximum output 10 W × 2
Residual noise –50 dB or less (DIN AUDIO)
Distortion rate 0.1% or less
Dante input Connector RJ45

Format Dante

Analog input Connector XLR-3-31 type

Rated input level XLR (balanced) +4/0 dBV
Input impedance 10 kΩ or more

Analog THRU output Connector XLR-3-32 type
Phones Connector Φ6.3 mm stereo phones

Adapted load impedance 16 Ω or more
Maximum output 20 mW+20 mW (32 Ω, 1 kHz)

Level meter Display 26 dot LED × 2

Reference level Analog XLR: +4/0 dBu

General

External dimensions (mm) 482 (W) × 44 (H) × 284 (D) (includes protruding parts)
Unit weight approx. 3.5 kg
Power AC 100 V to 240 V 50/60 Hz
Power consumption 10 W

7

RM-3DT.indb 7RM-3DT.indb 7 2020/11/20 10:582020/11/20 10:58

Declaration of EC Directive

This equipment is compatible with the EMC Directive (2014/30/EU) - Directive on approximation of member nation's ordinance
concerning the electromagnetic compatibility and with the Low Voltage Directive (2014/35/EU) - Directive on approximation of
member nation's ordinance concerning electric equipment designed to be used within the specified voltage range.
The full text of the EU declaration of conformity is available at the following internet address:
https://www.fostexinternational.com/docs/tech_support/declaration-conformity.shtml

The Affect of Immunity on This Equipment

The affect of the European Specification EN61000-6-1 (coexistence of electromagnetic waves - common immunity specification) on
this equipment are as shown below.

In the electrical fast transient/burst requirements, surge, conducted disturbances by radio-frequency fields, power frequency
magnetic field, radiate electromagnetic field requirements and static electricity discharging environment, this could be affected by
generation of noise in some cases.

FOSTEX DISTRIBUTORS LIST IN EUROPE

* Including non-EU countries (as of Nov. 2020)

Albania

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Austria

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

Baltic states

NAME: Mafico Pro
ADD: Weg en Bos 2, 2661 DH Bergschenkoek, The Netherlands
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Belgium

NAME: XLR sprl/bvba
ADD: Pierre Strauwenstraat 24, 1020 Brussels, Belgium
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.xlrpro.be

Bosnia and Hezegovina

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Croatia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Czecho

NAME: Praha Music Center spol s.r.o.
ADD: Ocelarska 937/39, Praha 9, 190 00, Czecho
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.pmc.cz

Denmark

NAME: Nordic Pro Audio Aps
ADD: Bjerringbrovej 143, DK-2610 Rødovre
TEL: +45 - 31 20 70 21
Email: [e-mail]
Website: https://nordicproaudio.com/

Estonia

NAME: Mafico BV
ADD: Weg en Bos 2, 2661 DH Bergschenkoek, The Netherlands
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Finland

NAME: Hifitalo
ADD: Salitunkatu 3, 24100 Salo, Finland
TEL: [phone]
Email: [e-mail]
Website: http://www.hifitalo.fi

France

NAME: Hamy Sound (Headphones and USB DAC Only)
ADD: 28 Rue Edith Cavell, 92400 Courvevoie, France
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.hamysound.com

France

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

France

NAME: TLHP/Son Lumiere Concept (Speaker Component Only)
ADD: 10 rue du Passavent, Zone du Val d’Orson, 35770 Vern sur

Seiche
TEL: [phone]
Email: [e-mail]
Website: http://www.toutlehautparleur.com/marque-tlhp.

html

Germany

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

Greece

NAME: Bon Studio S.A
ADD: 6 Zaimi Street, Exarchia, 106.83 Athens, Greece
TEL: [phone], 606, 607, 608
FAX: [phone]
Email: [e-mail]
Website: http://www.bonstudio.gr

Hungary

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

Italy

NAME: Art of Music sas (Hi-Fi system and Speaker

Components)
ADD: Via Dal Lino 23/2, 40134 Bologna, Italy
TEL: [phone]
Email: [e-mail]
Website: http://www.artofmusic.it

Italy

NAME: Backline S.u.r.l.
ADD: Via dell’Aprica, 16 - 20158 Milano, Italy
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.backline.it

Kosovo

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Latvia

NAME: Mafico BV
ADD: Weg en Bos 2 2661 DH Bergschenhoek Nederland
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Lithuania

NAME: Mafico BV
ADD: Weg en Bos 2 2661 DH Bergschenhoek Nederland
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Macedonia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Montenegro

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Netherlands, The

NAME: Mafico BV
ADD: Weg en Bos 2 2661 DH Bergschenhoek Nederland
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Norway

NAME: Nordic Pro Audio Aps
ADD: Bjerringbrovej 143, DK-2610 Rødovre
TEL: +45 - 31 20 70 21
Email: [e-mail]
Website: https://nordicproaudio.com/

Poland

NAME: MIP sp.z.o.o
ADD: Dziatdowska 12, Warsawa, Poland
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.mip.bz

Romania

NAME: DVD Planet Buying Srl
ADD: Sfantul Elefterie Street, No 3a District 5, 050523

Bucuresti, Romania
TEL: [phone]
Email: [e-mail]
Website: http://www.DVDPLANET.ro

Russia

NAME: Audio Mania LLC (Speaker Component Only)
ADD: 107023 Barabanniy Lane 4/4, Moscow Russia
TEL: [phone]
Email: [e-mail]
Website: http://www.audiomania.ru

Russia

NAME: BLADE Group of Companies
ADD: 1st Krasnoselskiy lane, 7/9A, bld. 11, 3rd floor, Moscow

Russia 107140
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.blade.ru/

Serbia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Slovakia

NAME: Rockcentrum
ADD: Ambra Pietra 40, 036 01 Martin, Slovakia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.rockcentrum.sk

Slovenia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Spain & Portugal

NAME: ATCONSUMER
ADD: Club Nautico Premiá. Local 3, 08330 Premiá de Mar
TEL: [phone]
Email: [e-mail]
Website: https://www.atconsumer.es/

Sweden

NAME: Nordic Pro Audio Aps
ADD: Bjerringbrovej 143, DK-2610 Rødovre
TEL: +45 - 31 20 70 21
Email: [e-mail]
Website: https://nordicproaudio.com/

Sweeden, Norway, Finland & Denmark

NAME: Supersonic Svenska AB (Speaker Components Only)
ADD: PO BOX 42043, 126 12 Stockholm, Sweden
TEL: [phone]
Email: [e-mail]

Switzerland

NAME: Audio Bauer Pro AG
ADD: Bernerstrasse-Nord 182, CH-8064 Zurich, Switzerland
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.audio-bauerpro.ch

Turkey

NAME: Extreme Audio
ADD: Sheraton Istanbul Maslak Kat B2 Buykdere Cad. Nr:233

Ucyol Mevkii 34398 Maslak Istanbuul Turkey
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.extreme-audio.com

UK

NAME: SCV Distribution
ADD: Unit C1 Belcon Industrial Estate, Geddings Road,

Hoddesdon, Hertfordshire, EN11 0NT, UK
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.scvdistribution.co.uk

Ukraine

NAME: A & T Trade Petroshop
ADD: 29, Obolonskaya Str., Kiev, Ukraine 04071
TEL: [phone]

Ukraine

NAME: Era in Ear (Comsumer Products Only)

Fostex Company, a division of Foster Electric Company, Limited
1-1-109, Tsutsujigaoka, Akishima City, Tokyo, 196-8550, Japan
TEL: [phone]

© Printed in China Dec. 2020

RM-3DT.indb 8RM-3DT.indb 8 2020/11/20 10:582020/11/20 10:58

Moniteur de bâti stéréo

RM-3DT

Mode d’emploi

Français

Merci d’avoir acheté ce produit Fostex.
Ce mode d’emploi vous donne les informations de base
sur l’utilisation de cet appareil.
Lisez-le avant d’utiliser l’appareil pour la première fois.

Table des matières

Introduction ............................................................................ 2

AVERTISSEMENT et PRÉCAUTIONS ................... 2

INSTRUCTIONS DE SÉCURITÉ ............................... 2

Informations sur le règlement FCC

(États-Unis) & ICES-003 (Canada) ...................... 2

Fonctionnalités du RM-3DT..................................2

Réseau et système Dante ...................................... 3

Accessoires ..................................................................... 3

Nom des pièces et fonctions ....................................... 3

Avant .................................................................................. 3

Arrière ............................................................................... 3

Réglages des commutateurs DIP .............................. 4

Indicateur ................................................................................. 5

Commutateurs et touches à l’avant de

l’appareil .................................................................................... 6

Dimensions ............................................................................. 6

Caractéristiques techniques ......................................... 7

© FOSTEX COMPANY Tous droits réservés.

RM-3DT.indb 1RM-3DT.indb 1 2020/11/20 10:582020/11/20 10:58

Introduction

Le RM-3DT est un moniteur alimenté en rack équipé d’une fonction Dante et fournit une surveillance des signaux de réseau Dante et des
signaux audio analogiques.

AVERTISSEMENT et PRÉCAUTIONS



• ATTENTION: Le symbole Pour éviter tout risque de choc électrique, ne connectez pas

l’appareil au secteur quand la grille est retirée.

• AVIS: L’appareil de construction de CLASSE I doit être raccordé à une prise SECTEUR dotée

d’une protection par mise à la terre.

• ATTENTION: POUR ÉVITER TOUT CHOC ÉLECTRIQUE, FAITES CORRESPONDRE LA BROCHE

LARGE DE LA FICHE AVEC LA FENTE LARGE ET INSÉREZ BIEN À FOND.

• AVIS: Pour réduire le risque d’incendie ou de choc électrique, n’exposez pas cet appareil à la

pluie ou à l’humidité.

• ATTENTION: L’utilisation de commandes, de réglages ou de procédures autres que ceux

spécifiés ici peut entraîner une exposition à des rayonnements dangereux.

• AVIS: Tout changement ou modification de cet appareil non expressément approuvés

par la partie responsable de la conformité pourrait annuler l’autorité de l’utilisateur à utiliser
l’appareil.

• AVIS: Ne placez pas l’appareil sur une surface molle, poreuse ou sensible, pour éviter

d’endommager la surface. Utiliser un écran de protection entre l’appareil et la surface pour
protéger la surface.

• AVIS: L’utilisation de cet appareil près d’une lumière fluorescente peut causer des

interférences avec l’utilisation de la télécommande. Si l’appareil a un comportement
erratique éloignez-le de tout éclairage fluorescent qui pourrait en être la cause.

INSTRUCTIONS DE SÉCURITÉ



1. Lisez les instructions - Vous devez lire toutes les consignes de sécurité et de
fonctionnement avant d’utiliser l’appareil.

2. Conservez les instructions - Vous devez conserver les consignes de sécurité et de
fonctionnement pour référence ultérieure.

3. Tenez compte des avertissements - Vous devez respecter tous les avertissements se
trouvant sur l’appareil et dans les instructions d’utilisation.

4. Suivez les instructions - Vous devez suivre toute les instructions de fonctionnement et
d’utilisation.

5. Eau et humidité - L’appareil ne doit pas être utilisé près de l’eau - par exemple, près d’une
baignoire, d’un lavabo, d’un évier, une cuve à lessive, dans un sous-sol humide, ou près
d’une piscine, etc.

6. Chariots et supports- L’appareil doit être utilisé uniquement avec un
chariot ou un support recommandé par le fabricant.

La combinaison de l’appareil et du chariot doit être déplacé avec

précaution. Des arrêts brusques, une force excessive et des surfaces
inégales peuvent causer la chute de la combinaison de l’appareil et du
chariot.

7. Mur ou au plafond - L’appareil doit être monté sur un mur ou au plafond, de la façon
recommandée par le fabricant.

8. Ventilation - L’appareil doit être placé de façon que son emplacement ou sa position
ne gêne pas la ventilation correcte. Par exemple, l’appareil ne doit pas être placé sur un
lit, un canapé, un tapis ou une surface similaire qui pourrait bloquer les ouvertures de
ventilation; ou, placé dans une installation intégrée, comme une bibliothèque ou un
meuble qui pourrait empêcher le flux d’air qui sort par les ouvertures de ventilation.

9. Chaleur - L’appareil doit être placé loin des sources de chaleur telles que des radiateurs,
registres de chaleur, poêles ou autres appareils (y compris les amplificateurs) qui
produisent de la chaleur.

10. Alimentation - L’appareil doit être connecté à une source d’alimentation du type décrit
dans les instructions de fonctionnement ou indiqué sur l’appareil.

11. Mise à la terre ou polarisation - Les précautions à prendre afin que la mise à la terre ou la
polarisation de l’appareil ne doivent pas être compromis.

12. Protection du cordon d’alimentation - Les cordons d’alimentation doivent être disposés
de sorte qu’ils ne puissent pas être piétinés ou pincés par des objets placés sur ou contre
eux, en faisant particulièrement attention aux cordons au niveau des fiches, des prises de

• AVIS: N’installez pas cet appareil dans un espace confiné comme une bibliothèque ou un

meuble similaire.

• AVIS: La fiche secteur est utilisée comme dispositif de mise hors tension et doit rester

facilement accessible pendant l’utilisation. Pour déconnecter l’appareil complètement du
secteur, la fiche secteur doit être débranchée de la prise secteur.

Le symbole de l’éclair à l’intérieur d’un triangle équilatéral est destiné à alerter
l’utilisateur sur la présence d’une «tension dangereuse» non isolée dans
le boîtier de l’appareil. Cette tension peut être suffisante pour provoquer
l’électrocution de personnes.

Le point d’exclamation dans un triangle équilatéral est destiné à attirer l’attention
de l’utilisateur sur la présence d’instructions importantes de fonctionnement et
d’entretien (réparation) dans les instructions fournies avec cet appareil.

courant, et au point où ils sortent de l’appareil.

13. Nettoyage - L’appareil doit être nettoyée exclusivement selon les recommandations du
fabricant.

14. Périodes de non-utilisation - Le cordon d’alimentation de l’appareil doit être débranché
de la prise quand l’appareil n’est pas utilisé pendant une longue période de temps.

15. Entrée d’objets et de liquides - Faites attention que des objets ne tombent pas ou que
des liquides ne coulent pas dans le boîtier à travers les ouvertures.

16. Dommages nécessitant une réparation - L’appareil doit être réparé par un personnel
qualifié lorsque:

A. Le cordon d’alimentation ou la prise a été endommagé; ou
B. Des objets sont tombés, ou du liquide a été renversé dans l’appareil; ou
C. L’appareil a été exposé à la pluie; ou
D. L’appareil ne semble pas fonctionner normalement ou présente un changement de

performance important; ou

E. L’appareil est tombé ou le boîtier est endommagé.

17. Entretien - L’utilisateur ne doit pas tenter de réparer l’appareil au-delà de ce qui est décrit
dans les instructions d’utilisation.

Toutes les autres réparations doivent être confiées à un personnel qualifié.

18. L’appareil doit être placé loin des gouttes d’eau ou de la pulvérisation d’eau.

19. Les objets contenant du liquide tels que des vases ne doivent pas être mis sur l’appareil.

20. L’appareil n’est pas complètement isolé de l’alimentation, même si l’interrupteur
d’alimentation est en position d’arrêt.

21. L’appareil ne doit pas être exposé aux fuites d’eau ni aux éclaboussures, et aucun objet
rempli de liquide tel qu’un vase ne doit être placé sur l’appareil.

22. N’utilisez que des accessoires spécifiés par le fabricant.

23. Les appareils avec un raccordement à la terre doivent être branchés à une prise de
courant avec une connexion à la terre.

24. L’appareil doit être placé dans une position où une fiche/ prise d’alimentation secteur
puisse être facilement retiré à la main.

25. La fiche secteur est utilisée comme dispositif de mise hors tension. Elle doit rester
facilement accessible et ne doit pas être bloquée pendant l’utilisation. Pour déconnecter
complètement l’appareil de l’alimentation secteur, l’appareil doit être déconnecté de la
prise secteur murale.

AVIS: POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE,
NE RETIREZ PAS LE COUVERCLE (OU L’ARRIÈRE).
IL N’Y A PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR
À L’INTÉRIEUR. FAITES RÉPARER L’APPAREIL PAR UN
PERSONNEL QUALIFIÉ.

Informations sur le règlement FCC (États-Unis) & ICES-003 (Canada)



1. NOTICE IMPORTANTE
Cet appareil, quand il est installé conformément aux instructions de ce mode

d’emploi, satisfait aux exigences FCC et ICES-003. Tout changement ou modification
non expressément approuvés par Fostex pour conformité peut annuler l’autorité de
l’utilisateur d’utiliser l’appareil. NE MODIFIEZ PAS CE PRODUIT.

2. IMPORTANT
Afin de se conformer aux exigences FCC et ICES-003, utilisez des câbles blindés de haute

qualité pour le raccordement à des accessoires et/ou à d’autres produits. Si des câbles
sont fournis avec l’autre produit, ils DOIVENT être utilisés. Suivez toutes les instructions
d’installation. Sinon, cela pourrait annuler votre autorisation FCC / ICES-003 pour utiliser
ce produit aux États-Unis/Canada.

3. REMARQUE
Cet équipement a été testé et a été trouvé conforme avec les limites des appareils

numériques de classe B, conformément à l’article 15 du règlement FCC. Ces limites sont
conçues pour offrir une protection raisonnable contre les interférences nuisibles d’une
installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie
radiofréquence et, s’il n’est pas installé conformément aux instructions, il peut causer des
interférences nuisibles aux communications radio.

Cependant, il n’y a aucune garantie que de telles interférences ne se produiront pas dans

Fonctionnalités du RM-3DT



une installation particulière. Si cet appareil provoque des interférences avec la réception
radio ou de télévision, ce qui peut être vérifié en alimentant l’appareil et en coupant
son alimentation, nous conseillons à l’utilisateur d’éliminer ces interférences par l’un ou
plusieurs des moyens suivants:

• Réorientez ou changez l’emplacement de l’antenne de réception.

• Augmentez l’espace entre l’équipement et l’ampli-tuner.

• Connectez l’équipement sur une prise secteur appartement à un circuit électrique

différent de celui auquel l’ampli-tuner est connecté.

• Consultez votre revendeur ou un technicien radio/télévision expérimenté pour en savoir

plus.

4. Conformité avec la Partie 15 du règlement FCC et ICES-003 canadien.

Cet appareil est conforme à la partie 15 des règles de la FCC (Federal Communications

Commission). Le fonctionnement est sujet aux deux conditions suivantes: (1) Cet
appareil ne peut pas causer d’interférences nuisibles, et (2) cet appareil doit accepter
toute interférence reçue, y compris des interférences qui peuvent causer un mauvais
fonctionnement.

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique

de la classe B est conforme à la norme NMB-003 du Canada.

• L’appareil prend en charge une entrée analogique symétrique et une entrée Dante.

• Il possède une conception à économie d’énergie avec un amplicateur numérique et une alimentation commutable.

• L’indicateur à 26 points DEL prend en charge 4 modes diérents d’achage. VU, VU+PEAK, VU+PEAK HOLD, PEAK+PEAK HOLD.

• L’achage possède 4 réglages de luminosité.

• L’appareil est conçu pour émettre l’un ou l’autre des signaux numériques à deux canaux à partir des signaux du réseau Dante.

2

RM-3DT.indb 2RM-3DT.indb 2 2020/11/20 10:582020/11/20 10:58

Français

①

③ ④ ⑤ ⑦⑥ ⑧

⑨ ⑩ ⑪ ⑫ ⑬ ⑭

Réseau et système Dante



Dante® est un protocole pour réseau-audio développé par Audinate.
Le système de réseau Dante transmet des signaux audio numériques non compressés et multiples sur les réseaux IP compatibles avec
Gigabit Ethernet.
Pour plus d’informations sur Dante, consultez le site Web ci-dessous.
www.audinate.com

Accessoires



• Cordon d’alimentation (USA : 1 pc, EUR/UK : 2 pièces)

• Pieds en caoutchouc × 4

• Feuille d’informations de sécurité × 1

• Mode d’emploi (ce livret) × 1

Nom des pièces et fonctions

Avant



① Haut-parleurs

Les haut-parleurs n’émettent aucun son pendant que les
écouteurs sont branchés sur la prise [PHONES].

② Indicateur
③ Achage d’état
④ Prise [PHONES]
⑤ Bouton de volume

Arrière



L

R

ANALOG INPUT

R L
ANALOG THRU OUT Dante IN

②

⑥ Touche de sourdine

Appuyez sur la touche pendant environ une seconde pour
couper le son (
de nouveau brièvement sur la touche.

⑦ Commutateur [OUTPUT]

page 6



⑧ Commutateur [INPUT]

page 6



5

REF LVL

1

DIMMER

6

2

SOUND

7

METER

MUTE

3

8

4

PEAK/VU

ON

12345678

page 6). Annulez la sourdine en appuyant



ON

OFF

POWER

AC IN

⑨ Prises [ANALOG INPUT] (XLR)
⑩ Prises [ANALOG THRU OUT] (XLR)

Sort le signal entrant par la prise [ANALOG INPUT] (XLR).

⑪ Prise [Dante]

Signaux Dante d’entrées.
Connecte un câble LAN (type RJ45). Utilisez un câble Ethernet
avec CAT5e ou supérieure.

⑫ Commutateurs DIP

Utilisés pour congurer divers réglages (

page 4).



⑬ Commutateur [POWER]
⑭ Prise [AC IN]

Utilisé pour connecter l’appareil à une prise secteur en utilisant le
cordon secteur fourni.
Une che avec mise à la terre contient une troisième broche de
mise à la terre. La troisième broche est pour votre sécurité.
Si la che fournie ne correspond pas à votre prise de courant,
consultez un électricien pour remplacer la prise de courant
obsolète.
N’utilisez pas d’autre cordon d’alimentation que celui fourni.

RM-3DT.indb 3RM-3DT.indb 3 2020/11/20 10:582020/11/20 10:58

3

Réglages des commutateurs DIP

Commutateur
DIP (réglages par
défaut)

Luminosité de l’achage (DIMMER)

1 2 Réglage

DÉSACTIVÉ DÉSACTIVÉ Lumineux
ACTIVÉ DÉSACTIVÉ
DÉSACTIVÉ ACTIVÉ
ACTIVÉ ACTIVÉ Sombre

Type d’indicateur
(METER PEAK/ VU)

3 4 Réglage

DÉSACTIVÉ DÉSACTIVÉ VU+PEAK
ACTIVÉ DÉSACTIVÉ VU+PEAK HOLD
DÉSACTIVÉ ACTIVÉ PEAK+PEAK HOLD
ACTIVÉ ACTIVÉ VU

Guide des positions des commutateurs

DÉSACTIVÉ
ACTIVÉ

Type de son de la source (SOUND)

Il y a deux types de son. Choisissez le type de son approprié.

6 Réglage

DÉSACTIVÉ MUSIC
ACTIVÉ VOICE

MUSIC: Idéal pour les sources sonores qui possèdes une large

plage de fréquences, telle que de la musique.

VOICE: Idéal pour les sources sonores qui possèdes une plage de

fréquences étroite, telle que des conversations.

Volume pendant la sourdine ( page 6) (MUTE)

7 Réglage

DÉSACTIVÉ Volume: –∞
ACTIVÉ Volume: –20 dB

Niveau de référence (REF LVL)

Choisissez un niveau de référence analogique indiqué par 0 dB sur
l’indicateur.

Entrée analogique

5 Réglage

DÉSACTIVÉ +4 dBu (symétrique)
ACTIVÉ 0 dBu (symétrique)

Non utilisé.

4

RM-3DT.indb 4RM-3DT.indb 4 2020/11/20 10:582020/11/20 10:58

Français

Indicateur

Indicateur de niveau

[dB] –33 30 24 18 12 6 0 3 6 9

12

Indicateur

Indicateur de niveau de
présence d’entrée

BAL analogique: +4 dBu ou 0 dBu

L’indicateur de niveau possède 26 diodes DEL composées d’un indicateur de 24 diodes DEL, d’un indicateur de présence d’entrée et d’un
indicateur de niveau de dépassement de crête.
Vous pouvez choisir parmi quatre combinaisons de PEAK et VU et les acher sur l’indicateur (“Réglages des commutateurs DIP” (

Indicateur à 24 diodes DEL (indicateur VU, indicateur PEAK)

Indicateur de niveau Niveau d’alignement Niveau autorisé

–33 à +18 @0 dB = standard @+9 dB

• Niveau de référence
Position d’achage du niveau de référence: 0 dB
Vous pouvez choisir le niveau de référence à partir de +4 dBu ou 0 dBu pour une entrée analogique en utilisant les commutateurs DIP.

Spécications de l’indicateur de crête

Temps d’attaque Temps de descente Temps de retenue de crête

0,1 msec 1.7 sec/20 dB 2,0 sec

15 18+ OL

Indicateur de niveau de
dépassement de crête

page 4)).



Spécications de l’indicateur VU

Temps d’attaque/de descente

300 msec/@0 dB

Indicateur de niveau de présence d’entrée

Niveau de présence Temps de retenue de

présence

@–46 dB 1,0 sec

Indicateur de niveau de dépassement de crête

Niveau de dépassement de

crête

Niveau de référence +20 dB

5

RM-3DT.indb 5RM-3DT.indb 5 2020/11/20 10:582020/11/20 10:58

Commutateurs et touches à l’avant de l’appareil

1 Commutateur [INPUT]

Sélectionnez l’entrée (analogique ou Dante) à contrôler.
L’appareil mémoriser automatiquement l’état du commutateur en moins
de trois secondes.

Indicateur État

Entrée analogique

Entrée Dante
(synchronisée avec le signal d’entrée Dante)

Entrée Dante
(synchronisée comme horloge maître)

Entrée Dante (désynchronisée)

<Attention>

2 Commutateur [OUTPUT]

Sélectionnez le canal de sortie.
L’appareil mémoriser automatiquement l’état du commutateur en
moins de trois secondes.

Indicateur État

Stéréo

G D

G

G G

D

D D

Monaural (G+D)

G+D G+D

3 Touche de sourdine

(LR alterne entre l’état allumé jaune/rouge clignotant)
Ceci indique un état de demande de redémarrage.
Lorsque le module Dante de cet appareil a été mis à niveau à l’aide du
contrôleur Dante, conrmez l’indication ci-dessus, puis mettez hors
tension puis sous tension pour appliquer le nouveau micrologiciel.
Du fait que le redémarrage ne peut pas être commandé à partir du
contrôleur Dante, il est nécessaire de mettre manuellement l’appareil
hors tension, puis sous tension pour appliquer le nouveau micrologiciel.

Dimensions

430

Appuyez sur la touche sourdine pendant environ une seconde pour
couper le son.
En mode sourdine, appuyez de nouveau brièvement sur la touche de
sourdine pour retourner à l’état normal.
Le son de l’appareil n’est jamais coupé (le son peut être entendu) quand
ce dernier est activé.

284

260

26

482

44

(Unité: mm)

6

RM-3DT.indb 6RM-3DT.indb 6 2020/11/20 10:582020/11/20 10:58

Français

Caractéristiques techniques

Haut-pareurs

Appareil intégré Haut-parleurs à cône antimagnétique de 110 × 40 mm
Impédance 8 Ω
Niveau de pression acoustique de sortie 84 dB/W (1 m)
Caractéristiques de fréquenec 200 Hz à 20 kHz

Amplicateur de puissance

Sortie maximale 10 W × 2
Bruit résiduel –50 dB ou moins (DIN AUDIO)
Taux de distorsion 0,1% ou moins
Entrée Dante Connecteur RJ45

Format Dante

Entrée analogique Connecteur Type XLR-3-31

Niveau d’entrée nominal XLR (symétrique) +4/0 dBV
Impédance d’entrée 10 kΩ ou plus

Sortie analogique THRU Connecteur Type XLR-3-32
Prises téléphoniques Connecteur Téléphonique stéréo Φ6,3 mm

Impédance de charge adaptée 16 Ω ou plus
Sortie maximale 20 mW+20 mW (32 Ω, 1 kHz)

Indicateur de niveau Achage 26 diodes DEL × 2

Niveau de référence Analogique XLR: +4/0 dBu

Général

Dimensions extérieures (mm) 482 (L) × 44 (H) × 284 (P) (y compris les parties saillantes)
Poids de l’appareil environ 3,5 kg
Alimentation CA 100 V à 240 V 50/60 Hz
Consommation électrique 10 W

7

RM-3DT.indb 7RM-3DT.indb 7 2020/11/20 10:582020/11/20 10:58

Déclaration sur la directive CE

Cet équipement est compatible avec la directive EMC (2014/30/UE) -Directive sur le rapprochement de l’ordonnance des nations membres
concernant la compatibilité électromagnétique et à la Directive Basse Tension (2014/35/UE) - Directive sur le rapprochement de l’ordonnance
des nations membres relative aux équipements électriques conçus pour être utilisé dans la plage de tension spécifiée.
Le texte complet de la déclaration de conformité UE est disponible à l’adresse Internet suivante :
https://www.fostexinternational.com/docs/tech_support/declaration-conformity.shtml

L’incidence de l’immunité sur cet appareil

L’incidence des spécifications européennes EN61000-6-1 (coexistence des ondes électromagnétiques - spécifications de l’immunité
commune) sur cet appareil est spécifiée ci-dessous.

Dans les exigences relatives aux transitoires électriques rapides en salves, les surtensions, les perturbations par les champs
radioélectriques, le champ magnétique de fréquence industrielle, les exigences du champs électromagnétique rayonné et
l’environnement de décharge d’électricité statique, pourraient être affecté par la génération de bruit dans certains cas.

LISTE DES DISTRIBUTEURS FOSTEX EN EUROPE

* Y compris les pays hors UE (en novembre 2020)

Albania

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Austria

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

Baltic states

NAME: Mafico Pro
ADD: Weg en Bos 2, 2661 DH Bergschenkoek, The Netherlands
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Belgium

NAME: XLR sprl/bvba
ADD: Pierre Strauwenstraat 24, 1020 Brussels, Belgium
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.xlrpro.be

Bosnia and Hezegovina

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Croatia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Czecho

NAME: Praha Music Center spol s.r.o.
ADD: Ocelarska 937/39, Praha 9, 190 00, Czecho
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.pmc.cz

Denmark

NAME: Nordic Pro Audio Aps
ADD: Bjerringbrovej 143, DK-2610 Rødovre
TEL: +45 - 31 20 70 21
Email: [e-mail]
Website: https://nordicproaudio.com/

Estonia

NAME: Mafico BV
ADD: Weg en Bos 2, 2661 DH Bergschenkoek, The Netherlands
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Finland

NAME: Hifitalo
ADD: Salitunkatu 3, 24100 Salo, Finland
TEL: [phone]
Email: [e-mail]
Website: http://www.hifitalo.fi

France

NAME: Hamy Sound (Headphones and USB DAC Only)
ADD: 28 Rue Edith Cavell, 92400 Courvevoie, France
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.hamysound.com

France

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

France

NAME: TLHP/Son Lumiere Concept (Speaker Component Only)
ADD: 10 rue du Passavent, Zone du Val d’Orson, 35770 Vern sur

Seiche
TEL: [phone]
Email: [e-mail]
Website: http://www.toutlehautparleur.com/marque-tlhp.

html

Germany

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

Greece

NAME: Bon Studio S.A
ADD: 6 Zaimi Street, Exarchia, 106.83 Athens, Greece
TEL: [phone], 606, 607, 608
FAX: [phone]
Email: [e-mail]
Website: http://www.bonstudio.gr

Hungary

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

Italy

NAME: Art of Music sas (Hi-Fi system and Speaker

Components)
ADD: Via Dal Lino 23/2, 40134 Bologna, Italy
TEL: [phone]
Email: [e-mail]
Website: http://www.artofmusic.it

Italy

NAME: Backline S.u.r.l.
ADD: Via dell’Aprica, 16 - 20158 Milano, Italy
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.backline.it

Kosovo

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Latvia

NAME: Mafico BV
ADD: Weg en Bos 2 2661 DH Bergschenhoek Nederland
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Lithuania

NAME: Mafico BV
ADD: Weg en Bos 2 2661 DH Bergschenhoek Nederland
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Macedonia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Montenegro

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Netherlands, The

NAME: Mafico BV
ADD: Weg en Bos 2 2661 DH Bergschenhoek Nederland
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Norway

NAME: Nordic Pro Audio Aps
ADD: Bjerringbrovej 143, DK-2610 Rødovre
TEL: +45 - 31 20 70 21
Email: [e-mail]
Website: https://nordicproaudio.com/

Poland

NAME: MIP sp.z.o.o
ADD: Dziatdowska 12, Warsawa, Poland
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.mip.bz

Romania

NAME: DVD Planet Buying Srl
ADD: Sfantul Elefterie Street, No 3a District 5, 050523

Bucuresti, Romania
TEL: [phone]
Email: [e-mail]
Website: http://www.DVDPLANET.ro

Russia

NAME: Audio Mania LLC (Speaker Component Only)
ADD: 107023 Barabanniy Lane 4/4, Moscow Russia
TEL: [phone]
Email: [e-mail]
Website: http://www.audiomania.ru

Russia

NAME: BLADE Group of Companies
ADD: 1st Krasnoselskiy lane, 7/9A, bld. 11, 3rd floor, Moscow

Russia 107140
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.blade.ru/

Serbia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Slovakia

NAME: Rockcentrum
ADD: Ambra Pietra 40, 036 01 Martin, Slovakia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.rockcentrum.sk

Slovenia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Spain & Portugal

NAME: ATCONSUMER
ADD: Club Nautico Premiá. Local 3, 08330 Premiá de Mar
TEL: [phone]
Email: [e-mail]
Website: https://www.atconsumer.es/

Sweden

NAME: Nordic Pro Audio Aps
ADD: Bjerringbrovej 143, DK-2610 Rødovre
TEL: +45 - 31 20 70 21
Email: [e-mail]
Website: https://nordicproaudio.com/

Sweeden, Norway, Finland & Denmark

NAME: Supersonic Svenska AB (Speaker Components Only)
ADD: PO BOX 42043, 126 12 Stockholm, Sweden
TEL: [phone]
Email: [e-mail]

Switzerland

NAME: Audio Bauer Pro AG
ADD: Bernerstrasse-Nord 182, CH-8064 Zurich, Switzerland
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.audio-bauerpro.ch

Turkey

NAME: Extreme Audio
ADD: Sheraton Istanbul Maslak Kat B2 Buykdere Cad. Nr:233

Ucyol Mevkii 34398 Maslak Istanbuul Turkey
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.extreme-audio.com

UK

NAME: SCV Distribution
ADD: Unit C1 Belcon Industrial Estate, Geddings Road,

Hoddesdon, Hertfordshire, EN11 0NT, UK
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.scvdistribution.co.uk

Ukraine

NAME: A & T Trade Petroshop
ADD: 29, Obolonskaya Str., Kiev, Ukraine 04071
TEL: [phone]

Ukraine

NAME: Era in Ear (Comsumer Products Only)

Fostex Company, a division of Foster Electric Company, Limited
1-1-109, Tsutsujigaoka, Akishima City, Tokyo, 196-8550, Japan
TEL: [phone]

© Printed in China Dec. 2020

RM-3DT.indb 8RM-3DT.indb 8 2020/11/20 10:582020/11/20 10:58

Stereorack-Monitor

RM-3DT

Bedienungsanleitung

Deutsch

Herzlichen Glückwunsch zum Kauf dieses Fostex-Produkts.
Diese Anleitung enthält Anweisungen zur grundlegenden Verwendung der Einheit.
Lesen Sie sie bitte vor der ersten Verwendung der Einheit gründlich durch.

Inhaltsverzeichnis

Einleitung ................................................................................. 2

WARNUNGEN und

VORSICHTSMASSREGELN.......................................2

SICHERHEITSINSTRUKTIONEN ............................. 2

FCC (U.S.A.) & ICES-003 (Kanada)

INFORMATION .............................................................. 2

Merkmale des RM-3DT ............................................ 2

Dante-Netzwerk und -System ............................ 3

Zubehör ............................................................................ 3

Bezeichnungen der Teile und Funktionen ........... 3

Vorderseite ...................................................................... 3

Rückseite ......................................................................... 3

DIP-Schaltereinstellungen..............................................4

Messanzeige ........................................................................... 5

Schalter und Tasten an der Vorderseite des

Geräts deaktivieren ............................................................. 6

Abmessungen ....................................................................... 6

Technische Daten ................................................................7

© FOSTEX COMPANY Alle Rechte vorbehalten.

RM-3DT.indb 1RM-3DT.indb 1 2020/11/20 10:582020/11/20 10:58

Einleitung

Der RM-3DT ist ein Aktivmonitor zum Rack-Einbau, der mit einer Dante-Funktion ausgestattet ist und Dante-Netzwerksignale sowie analoge
Audiosignale überwacht.

WARNUNGEN und VORSICHTSMASSREGELN



• VORSICHT: Das Symbol Um die Gefahr elektrischer Schläge zu vermeiden, schließen Sie

die Netzversorgung nicht an, während die Boxenbespannung abgenommen ist.

• WARNUNG: Ein Gerät mit Aufbau nach KLASSE I muss an eine Netzsteckdose mit

Schutzerdung angeschlossen werden.

• VORSICHT: ZUR VERMEIDUNG VON STROMSCHLÄGEN DEN BREITEN STIFT DES STECKERS IN

DEN BREITEN SCHLITZ STECKEN UND VOLLSTÄNDIG EINFÜHREN.

• WARNUNG: Um die Gefahr von Bränden oder elektrischen Schlägen zu vermeiden, dieses

Gerät nicht Regen oder Feuchtigkeit aussetzen.

• VORSICHT: Die Verwendung der Bedienungs- und Einstellelemente zu anderen Zwecken

als den hier beschriebenen oder die Missachtung der Bedienungsanweisung kann zur
Freisetzung gefährlicher Strahlung führen.

• WARNUNG: Durch Eingriffe und Änderungen an dieser Einheit, die nicht ausdrücklich vom

Hersteller autorisiert wurden, kann die Betriebserlaubnis für dieses Gerät erlöschen.

• WARNUNG: Stellen Sie diese Einheit nicht auf weichen, porösen oder empfindlichen

Oberfläche auf, um Beschädigungen der Oberfläche zu vermeiden. Verwenden Sie eine
Schutzbarriere zwischen der Einheit und der Oberfläche, um die Oberfläche zu schützen.

• WARNUNG: Verwendung dieser Einheit in der Nähe von Leuchtstofflampen kann

Störungen bei Verwendung der Fernbedienung verursachen. Wenn die Einheit unerwartetes
Verhalten aufweist, vergrößern Sie den Abstand zur Leuchtstofflampe, da dies die Ursache
sein kann.

SICHERHEITSINSTRUKTIONEN



1. Anweisungen lesen - Alle Sicherheits- und Bedienungsanweisungen müssen vor der
Inbetriebnahme des Geräts durchgelesen werden.

2. Anweisungen aufbewahren - Die Sicherheits- und Bedienungsanweisungen müssen zum
Nachschlagen aufbewahrt werden.

3. Warnungen beachten - Alle Warnungen am Gerät oder in der Bedienungsanleitung
müssen befolgt werden.

4. Anweisungen befolgen - Alle Anweisungen für die Bedienung und die Verwendung
müssen befolgt werden.

5. Wasser und Feuchtigkeit - Das Gerät darf nicht in der Nähe von Wasser verwendet
werden - zum Beispiel in der Nähe von Badewannen, Waschbecken, Küchenspülen oder
Waschzubern; in einem feuchten Keller; oder in der Nähe eines Swimmingpools; o.ä.

6. Wagen und Ständer - Das Gerät darf nur gemäß Empfehlung des
Herstellers auf einem Wagen oder Ständer verwendet werden.

Eine Kombination aus Gerät und Wagen darf nur mit größter Vorsicht

bewegt werden. Abruptes Anhalten, zu große Kraft und unebene
Oberflächen können Umkippen der Kombination aus Gerät und Wagen
verwendet werden.

7. Wand-oder Deckenmontage - Das Gerät darf nur gemäß Empfehlung des Herstellers an
einer Wand oder an der Decke angebracht werden.

8. Lüftung - Das Gerät muss so aufgestellt werden, dass für gute Lüftung um das Gerät
gesorgt ist. Zum Beispiel darf das Gerät nicht auf einem Bett, Sofa, Teppich oder einer
ähnlichen Unterlage aufgestellt werden, da dabei die Lüftungsöffnungen blockiert
werden können. Es darf auch nicht in einem geschlossenen Platz wie einem Bücherregal
oder Schrank aufgestellt werden, da dabei ein ausreichender Luftstrom durch die
Lüftungsöffnungen nicht gewährleistet ist.

9. Hitze - Das Gerät darf nicht in der Nähe von Hitzequellen wie z. B. Heizkörpern,
Heizlüftern, Öfen oder anderen Geräten (einschließlich Verstärkern) aufgestellt werden,
die Hitze erzeugen.

10. Stromquellen - Das Gerät darf nur an Stromquellen geeigneten Typs angeschlossen
werden, wie in der Bedienungsanleitung beschrieben oder auf dem Gerät angegeben.

11. Erdung oder Polung - Es müssen Vorsichtsmaßnahmen getroffen werden, um
sicherzustellen dass die Erdung und Polung am Gerät richtig ist.

12. Netzkabelschutz - Netzkabel müssen so verlegt werden, dass man nicht versehentlich
darauf treten oder diese durch darauf gestellte Gegenstände oder zwischen
Gegenständen eingeklemmt werden können, wobei besonders auf die Bereiche in der

FCC (U.S.A.) & ICES-003 (Kanada) INFORMATION



1. WICHTIGER HINWEIS

Dieses Produkt erfüllt, wenn es ordnungsgemäß entsprechend den Angaben in diesem

Handbuch aufgestellt ist, die Anforderungen der FCC und ICES-003. Durch Eingriffe
und Änderungen, die nicht ausdrücklich vom Unternehmen Fostex autorisiert wurden,
kann die Betriebserlaubnis für dieses Gerät erlöschen. DIESES PRODUKT DARF NICHT
MODIFIZIERT VERWENDEN.

2. WICHTIG

Um die Anforderungen der FCC und ICES-003 zu erfüllen, müssen qualitativ hochwertige

abgeschirmte Kabel zum Anschluss von Zubehörteilen und/oder anderen Produkten
verwendet werden. Falls Kabel mit diesem Produkt mitgeliefert wurden, MÜSSEN diese
verwendet werden. Befolgen Sie alle Anweisungen zur Aufstellung. Wenn das nicht
geschieht, kann Ihre Autorisierung zur Verwendung dieses Produkts in den USA/Kanada
entsprechend FCC / ICES-003 hinfällig werden.

3. HINWEIS

Dieses Gerät wurde geprüft und hält die Grenzwerte für digitale Geräte der

Klasse B gemäß Teil 15 der FCC-Vorschriften ein. Diese Grenzwerte definieren
einen angemessenen Schutz vor schädlichen elektromagnetischen Strahlungen
und Störeinflüssen in Wohngebieten. Dieses Gerät erzeugt und verwendet
Hochfrequenzenergien und kann diese ausstrahlen. Wenn das Gerät nicht entsprechend
den Anleitungen des Benutzerhandbuchs installiert und verwendet wird, können
Störungen von Funkverbindungen verursacht werden.

Merkmale des RM-3DT



• Das Gerät unterstützt die symmetrische Analogeingabe und Dante-Eingabe.

• Er hat eine stromsparende Konstruktion mit Digitalverstärker und umschaltbarer Stromversorgung.

• Die 26-Punkt-LED-Anzeige unterstützt 4 verschiedene Anzeigemodi: VU, VU+PEAK, VU+PEAK HOLD, PEAK+PEAK HOLD.

• Das Display hat 4 Helligkeitseinstellungen.

• Das Gerät ist so ausgelegt, dass es entweder eines der beiden oder beide der zweikanaligen Digitalsignale von Dante-Netzwerksignalen ausgibt.

• WARNUNG: Dieses Gerät nicht an engem Platz wie in einem Bücherregal o.ä. aufstellen.

• WARNUNG: Der Netzstecker dient zum Unterbrechen der Stromversorgung und sollte

beim Betrieb jederzeit zugänglich sein. Um das Gerät vollständig von der Netzversorgung zu
trennen, muss der Netzstecker von der Steckdose abgezogen werden.

ACHTUNG

GEFAHR EINES STROMSCHLAGS

NICHT ÖFFNEN

Das Blitzsymbol in einem gleichseitigen Dreieck weist auf das Vorhandensein
von nicht isolierten Teilen mit „gefährlicher Spannung“ innerhalb des Gehäuses
hin, die bei unvorsichtigen Eingriffen zu elektrischen Schlägen führen können.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Anwender darauf
hinweisen, dass wichtige Betriebs- und Wartungs- (Service-) Anweisungen in der
dem Gerät beiliegenden Dokumentation vorhanden sind.

Nähe von Steckern, Stromverteilern und den Kabelaustritten am Gerät geachtet werden
muss.

13. Reinigung - Das Gerät darf nur gemäß Empfehlung des Herstellers gereinigt werden.

14. Längere Nichtverwendung - Der Netzstecker muss abgezogen werden, wenn das Gerät
für längere Zeit nicht benutzt wird.

15. Eindringen von Fremdkörpern und Flüssigkeiten - Stellen Sie sicher, dass keine
Fremdkörper oder Flüssigkeiten durch die Öffnungen in das Gehäuse eindringen.

16. Schäden, die Reparatur erfordern - Das Gerät muss von einem qualifizierten
Kundendienst gewartet werden, wenn:

A. Das Netzkabel oder der Stecker beschädigt ist; oder
B. Gegenstände oder Flüssigkeiten in das Gerät eingedrungen sind; oder
C. Das Produkt Regen oder Wasser ausgesetzt wurde;
D. Das Gerät nicht normal zu arbeiten scheint oder große Leistungsschwankungen

aufweist; oder

E. Das Produkt fallengelassen oder auf irgendeine Weise beschädigt wurde.

17. Wartung - Der Anwender darf nicht versuchen, andere Wartungsarbeiten am Gerät
auszuführen als in der Bedienungsanleitung beschrieben.

Alle anderen Wartungsarbeiten müssen qualifiziertem Kundendienstpersonal überlassen

werden.

18. Das Gerät muss so aufgestellt werden, dass es vor Wassertropfen oder Wasserspritzern
geschützt ist.

19. Es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, z.B. Vasen, auf dem Gerät
abgestellt werden.

20. Das Gerät ist nicht vollständig von der Stromversorgung getrennt, auch wenn der
Betriebsschalter auf Aus steht.

21. Das Gerät darf nicht Flüssigkeitstropfen oder -spritzern ausgesetzt werden, und es dürfen
keine mit Flüssigkeit gefüllten Objekte, z.B. Vasen, auf das Gerät gestellt werden.

22. Verwenden Sie ausschließlich Zusatzgeräte/Zubehör des entsprechenden Herstellers.

23. Geräte mit einem Schutzerde-Kontakt müssen an eine Netzsteckdose mit Schutzerdung
angeschlossen werden.

24. Das Gerät muss so aufgestellt werden, dass sich der Netzstecker leicht abziehen lässt.

25. Der Netzstecker dient zum Unterbrechen der Stromversorgung. Er muss jederzeit
erreichbar sein und soll bei der geplanten Verwendung des Geräts nicht durch
Gegenstände verdeckt sein. Um das Gerät vollständig von der Netzversorgung zu
trennen, muss der Netzstecker von der Steckdose abgezogen werden.

Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine

Störungen auftreten. Falls dieses Gerät Störungen des Rundfunk- oder Fernsehempfangs
verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte
der Anwender die Störungen mit einer oder mehreren der folgenden Maßnahmen
beseitigen:

• Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie an einen anderen Ort.

• Erhöhen Sie die Entfernung zwischen Gerät und Empfänger.

• Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen Stromkreis als dem

vom Empfänger verwendeten gehört.

• Bitten Sie Ihren Fachhändler oder einen erfahrenen Rundfunk-/Fernsehtechniker um

Hilfe.

4. Erfüllung von Teil 15 der US-amerikanischen FCC-Vorschriften und kanadischen ICES-003.

Dieses Gerät befindet sich in Übereinstimmung mit Teil 15 der US-amerikanischen

FCC-Vorschriften. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1)
Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät
muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen
unerwünschten Betrieb verursachen.

Dieses Digitalgerät der Klasse B stimmt mit der kanadischen Norm ICES-003 überein. Cet

appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

WARNUNG: ZUR VERMEIDUNG VON ELEKTRISCHEN
SCHLÄGEN KEINE GEHÄUSETEILE (ODER DIE
RÜCKWAND) ENTFERNEN.
IM INNEREN BEFINDEN SICH KEINE VOM ANWENDER
ZU WARTENDEN TEILE. WARTUNGSARBEITEN MÜSSEN
QUALIFIZIERTEM FACHPERSONAL ÜBERLASSEN
WERDEN.

2

RM-3DT.indb 2RM-3DT.indb 2 2020/11/20 10:582020/11/20 10:58

Deutsch

①

③ ④ ⑤ ⑦⑥ ⑧

ANALOG INPUT

ANALOG THRU OUT Dante IN

POWER

AC IN

⑨ ⑩ ⑪ ⑫ ⑬ ⑭

Dante-Netzwerk und -System



Dante® ist ein von Audinate entwickeltes Netzwerk-Audioprotokoll.
Das Dante-Netzwerksystem überträgt mehrere unkomprimierte digitale Audiosignale über IP-Netzwerke, die mit dem Gigabit-Ethernet
kompatibel sind.
Weitere Informationen zu Dante nden Sie auf der nachfolgend angegebenen Webseite.
www.audinate.com

Zubehör



• Netzkabel (USA: 1 Stk., EUR/GB: 2 Stk.)

• Gummifüße × 4

• Sicherheitsinformationsblatt × 1

• Bedienungsanleitung (dieses Handbuch) × 1

Bezeichnungen der Teile und Funktionen

Vorderseite



① Lautsprecher

Die Lautsprecher geben keinen Ton aus, während Kopfhörer an
die Buchse [PHONES] angeschlossen sind.

② Pegelmesser
③ Statusanzeige
④ [PHONES]-Buchse
⑤ Lautstärkeregler

Rückseite



L R L

R

②

⑥ Stummschalten-Taste

Drücken Sie die Taste etwa eine Sekunde lang zum
Stummschalten (
aufzuheben, drücken Sie die Taste erneut.

⑦ [OUTPUT]-Schalter

Seite 6



⑧ [INPUT]-Schalter

Seite 6



5

REF LVL

1

DIMMER

6

2

SOUND

7

METER

MUTE

3

8

4

PEAK/VU

ON

12345678

Seite 6). Um die Stummschaltung



ON

OFF

⑨ [ANALOG INPUT]-Anschlüsse (XLR)
⑩ [ANALOG THRU OUT]-Anschlüsse (XLR)

Gibt das Signal aus, das über den Anschluss [ANALOG INPUT]
(XLR) anliegt.

⑪ [Dante]-Anschluss

Stellt den Eingang für die Dante-Signale dar.
Stellt die Verbindung zu einem LAN-Kabel her (RJ45-Ausführung).
Verwenden Sie ein Ethernetkabel mit CAT5e oder höher.

⑫ DIP-Schalter

Dient zum Kongurieren verschiedener Einstellungen (



Seite 4).

⑬ [POWER]-Schalter
⑭ [AC IN]-Anschluss

Dient zum Verbinden mit einer Netzsteckdose mittels des
mitgelieferten Netzkabels.
Ein geerdeter Stecker hat einen dritten Erdungsstift. Der dritte
Stift dient Ihrer Sicherheit.
Falls der mitgelieferte Stecker nicht in Ihre
Wechselstromsteckdose passt, lassen Sie sie von einem
Elektrofachbetrieb austauschen.
Verwenden Sie nur das mitgelieferte Netzkabel.

RM-3DT.indb 3RM-3DT.indb 3 2020/11/20 10:582020/11/20 10:58

3

DIP-Schaltereinstellungen

Beschreibung der Schalterstellung

DIP-Schalter
(Standardeinstellungen)

AUS
EIN

Displayhelligkeit (DIMMER)

1 2 Einstellung

AUS AUS Hell
EIN AUS
AUS EIN
EIN EIN Dunkel

Pegelmesser-Typ
(METER PEAK/ VU)

3 4 Einstellung

AUS AUS VU+PEAK
EIN AUS VU+PEAK HOLD
AUS EIN PEAK+PEAK HOLD
EIN EIN VU

Referenzpegel (REF LVL)

Wählen Sie einen Analog-Referenzpegel, bei dem 0 dB im
Pegelmesser angezeigt wird.

Quelle-Tonart (SOUND)

Es gibt zwei Tonarten. Wählen Sie die geeignete Tonart.

6 Einstellung

AUS MUSIK
EIN SPRACHE

MUSIK: Ideal für Tonquellen mit einem breiten Frequenzbereich

wie Musik.

SPRACHE: Ideal für Tonquellen mit einem schmalen

Frequenzbereich wie Sprache.

Lautstärke bei Stummschaltung ( Seite 6) (MUTE)

7 Einstellung

AUS Lautstärke: –∞
EIN Lautstärke: -20

dB

Nicht verwendet.

Analoger Eingang

5 Einstellung

AUS +4 dBu (symmetrisch)
EIN 0 dBu (symmetrisch)

4

RM-3DT.indb 4RM-3DT.indb 4 2020/11/20 10:582020/11/20 10:58

Deutsch

Messanzeige

Messanzeigebereich

[dB] –33 30 24 18 12 6 0 3 6 9

12

Messanzeige

Eingangspräsenz­Pegelanzeige

Analog BAL: +4 dBu oder 0 dBu

Der Messanzeigebereich hat eine 26-Punkt-LED, bestehend aus einem Pegelmesser mit 24 Punkten, einer Eingangspegelanzeige und einer
Peak-Überpegel-Anzeige.
Sie können unter vier Kombinationen aus PEAK und VU zur Anzeige auf der Messanzeige wählen („DIP-Schaltereinstellungen“ (

24-Punkt-LED (VU-Messer, PEAK-Messer)

Bereich Anpassungspegel Zulässiger Pegel

-33 bis +18 @0 dB = Standard @+9 dB

• Referenzpegel
Referenzpegel-Anzeigeposition: 0 dB
Sie können mit den DIP-Schaltern +4 dBu oder 0 dBu als Referenzpegel für den Analogeingang auswählen.

Spitzenpegelmesser-Daten

Anstiegszeit Absinkzeit Spitzenhaltezeit

0,1 ms 1,7 s/20 dB 2,0 s

15 18+ OL

Spitzenüberpegelanzeige

Seite 4)).



VU-Messer-Daten

Anstiegs/-Absinkzeit

300 ms/@0 dB

Eingangspräsenz-Pegelanzeige

Präsenzpegel Präsenz-Haltezeit

@-46 dB 1,0 s

Spitzenüberpegelanzeige

Spitzenüberpegel

Referenzpegel +20 dB

5

RM-3DT.indb 5RM-3DT.indb 5 2020/11/20 10:582020/11/20 10:58

Schalter und Tasten an der Vorderseite des Geräts deak­tivieren

1 [INPUT]-Schalter

Wählen Sie den Eingang (analog oder Dante) aus, der mitgehört werden
soll.
Das Gerät speichert automatisch die Schaltereinstellung innerhalb von
drei Sekunden.

Anzeige Status

Analoger Eingang

Dante-Eingang
(synchronisiert mit dem Dante-Eingangssignal)

Dante-Eingang
(synchronisiert als Master-Taktgeber)

Dante-Eingang (nicht synchronisiert)

<Vorsicht>

2 [OUTPUT]-Schalter

Wählen Sie den Ausgabekanal.
Das Gerät speichert automatisch die Schaltereinstellung innerhalb von
drei Sekunden.

Anzeige Status

Stereo

L R

L

L L

R

R R

Mono (L+R)

L+R L+R

3 Stummschalten-Taste

(LR leuchtet abwechselnd gelb/blinkt rot)
Dies zeigt den Neustart-Anfragestatus an.
Wenn das Dante-Modul dieses Geräts mit dem Dante-Controller
aktualisiert wurde, überzeugen Sie sich davon, dass die oben genannte
Anzeige zu sehen ist, und schalten Sie das Gerät aus und wieder ein, um
die neue Firmware anzuwenden.
Da der Neustart nicht vom Dante-Controller ausgelöst werden kann,
muss das Gerät von Hand aus- und wieder eingeschaltet werden, um
die neue Firmware anzuwenden.

Abmessungen

430

26

Drücken Sie die Stummschalten-Taste etwa eine Sekunde lang zum
Stummschalten des Geräts.
Im stummgeschalteten Zustand drücken Sie die Stummschalttaste
erneut kurz, um auf den normalen Zustand zurückzuschalten.
Das Gerät wird niemals stummgeschaltet (Ton kann gehört werden),
wenn es eingeschaltet ist.

284

260

482

44

6

RM-3DT.indb 6RM-3DT.indb 6 2020/11/20 10:582020/11/20 10:58

(Einheit: mm)

Deutsch

Technische Daten

Lautsprecher

Im Gerät eingebaut 110 × 40 mm Lautsprecher mit antimagnetischem Konus
Impedanz 8 Ω
Ausgabe-Schalldruckpegel 84 dB/W (1 m)
Frequenzeigenschaften 200 Hz bis 20 kHz

Endstufenverstärker

Maximaler Ausgang 10 W × 2
Restrauschen -50 dB oder weniger (DIN AUDIO)
Verzerrungsgrad 0,1% oder weniger
Dante Eingang Steckverbindung RJ45

Format Dante

Analoger Eingang Steckverbindung XLR-3-31-Typ

Nenn-Eingangspegel XLR (symmetrisch) +4/0 dBV
Eingangsimpedanz 10 kΩ oder mehr

Analoger THRU-Ausgang Steckverbindung XLR-3-32-Typ
Kopfhörer Steckverbindung Φ6,3 mm Stereokopfhörer

Angepasste Lastimpedanz 16 Ω oder mehr
Maximaler Ausgang 20 mW+20 mW (32 Ω, 1 kHz)

Pegelmesser Display 26-Punkte-LED × 2

Referenzpegel Analog XLR: +4/0 dBu

Allgemein

Außenabmessungen (mm) 482 (B) × 44 (H) × 284 (T) (einschließlich vorstehende Teile)
Einheit-Gewicht ca. 3,5 kg
Strom Wechselspannung 100 V bis 240 V, 50/60 Hz
Leistungsaufnahme 10 W

7

RM-3DT.indb 7RM-3DT.indb 7 2020/11/20 10:582020/11/20 10:58

Erklärung der EC-Richtlinie

Dieses Produkt stimmt mit den Anforderungen zur Funkstörungssicherheit der EMV-Richtlinie (2014/30/EU) - Richtlinie zur Angleichung der in den
Mitgliedsländern betreffend der elektromagnetischen Verträglichkeit - und der Niederspannungsrichtlinie (2014/35/EU) - Richtlinie zur Angleichung
der Verordnungen der Mitgliedsländer über Design elektrischer Geräte zur Verwendung innerhalb des angegebenen Spannungsbereichs - überein.
Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse einsehbar:
https://www.fostexinternational.com/docs/tech_support/declaration-conformity.shtml

Die Auswirkung von Störfestigkeit auf dieses Gerät

Die Auswirkung der europäischen Spezifikation EN61000-6-1 (Koexistenz von elektromagnetischen Wellen - gemeinsame
Spezifikation für Störfestigkeit) an diesem Gerät ist wie unten beschrieben.

In einer Umgebung mit Anforderungen für schnelle transiente Stromspitzen/Burst, Überstrom, durchgeleitete Störungen durch
hochfrequente Felder, Netzfrequenz -Magnetfeld, abgestrahlten elektromagnetischen Feldern und Entladung statischer Elektrizität
besteht die Gefahr der Verursachung von Störungen in bestimmten Fällen.

LISTE VON FOSTEX VERTRIEBSPARTNERN IN EUROPA

* Einschließlich Länder außerhalb der EU (Stand vom Nov. 2020)

Albania

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Austria

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

Baltic states

NAME: Mafico Pro
ADD: Weg en Bos 2, 2661 DH Bergschenkoek, The Netherlands
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Belgium

NAME: XLR sprl/bvba
ADD: Pierre Strauwenstraat 24, 1020 Brussels, Belgium
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.xlrpro.be

Bosnia and Hezegovina

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Croatia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Czecho

NAME: Praha Music Center spol s.r.o.
ADD: Ocelarska 937/39, Praha 9, 190 00, Czecho
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.pmc.cz

Denmark

NAME: Nordic Pro Audio Aps
ADD: Bjerringbrovej 143, DK-2610 Rødovre
TEL: +45 - 31 20 70 21
Email: [e-mail]
Website: https://nordicproaudio.com/

Estonia

NAME: Mafico BV
ADD: Weg en Bos 2, 2661 DH Bergschenkoek, The Netherlands
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Finland

NAME: Hifitalo
ADD: Salitunkatu 3, 24100 Salo, Finland
TEL: [phone]
Email: [e-mail]
Website: http://www.hifitalo.fi

France

NAME: Hamy Sound (Headphones and USB DAC Only)
ADD: 28 Rue Edith Cavell, 92400 Courvevoie, France
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.hamysound.com

France

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

France

NAME: TLHP/Son Lumiere Concept (Speaker Component Only)
ADD: 10 rue du Passavent, Zone du Val d’Orson, 35770 Vern sur

Seiche
TEL: [phone]
Email: [e-mail]
Website: http://www.toutlehautparleur.com/marque-tlhp.

html

Germany

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

Greece

NAME: Bon Studio S.A
ADD: 6 Zaimi Street, Exarchia, 106.83 Athens, Greece
TEL: [phone], 606, 607, 608
FAX: [phone]
Email: [e-mail]
Website: http://www.bonstudio.gr

Hungary

NAME: Mega Audio GmbH
ADD: Feldborn 3, in 55444 Waldlaubersheim, Germany
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.megaaudio.de

Italy

NAME: Art of Music sas (Hi-Fi system and Speaker

Components)
ADD: Via Dal Lino 23/2, 40134 Bologna, Italy
TEL: [phone]
Email: [e-mail]
Website: http://www.artofmusic.it

Italy

NAME: Backline S.u.r.l.
ADD: Via dell’Aprica, 16 - 20158 Milano, Italy
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.backline.it

Kosovo

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Latvia

NAME: Mafico BV
ADD: Weg en Bos 2 2661 DH Bergschenhoek Nederland
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Lithuania

NAME: Mafico BV
ADD: Weg en Bos 2 2661 DH Bergschenhoek Nederland
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Macedonia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Montenegro

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Netherlands, The

NAME: Mafico BV
ADD: Weg en Bos 2 2661 DH Bergschenhoek Nederland
TEL: +31 (0)10 - 414 8426
FAX: +31 (0)10 - 404 8863
Email: [e-mail]
Website: http://www.mafico.com

Norway

NAME: Nordic Pro Audio Aps
ADD: Bjerringbrovej 143, DK-2610 Rødovre
TEL: +45 - 31 20 70 21
Email: [e-mail]
Website: https://nordicproaudio.com/

Poland

NAME: MIP sp.z.o.o
ADD: Dziatdowska 12, Warsawa, Poland
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.mip.bz

Romania

NAME: DVD Planet Buying Srl
ADD: Sfantul Elefterie Street, No 3a District 5, 050523

Bucuresti, Romania
TEL: [phone]
Email: [e-mail]
Website: http://www.DVDPLANET.ro

Russia

NAME: Audio Mania LLC (Speaker Component Only)
ADD: 107023 Barabanniy Lane 4/4, Moscow Russia
TEL: [phone]
Email: [e-mail]
Website: http://www.audiomania.ru

Russia

NAME: BLADE Group of Companies
ADD: 1st Krasnoselskiy lane, 7/9A, bld. 11, 3rd floor, Moscow

Russia 107140
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.blade.ru/

Serbia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Slovakia

NAME: Rockcentrum
ADD: Ambra Pietra 40, 036 01 Martin, Slovakia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.rockcentrum.sk

Slovenia

NAME: Player Plus d.o.o.
ADD: St. Sestara Strain 1/13, 11080 Belgrade, Serbia
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.player.rs

Spain & Portugal

NAME: ATCONSUMER
ADD: Club Nautico Premiá. Local 3, 08330 Premiá de Mar
TEL: [phone]
Email: [e-mail]
Website: https://www.atconsumer.es/

Sweden

NAME: Nordic Pro Audio Aps
ADD: Bjerringbrovej 143, DK-2610 Rødovre
TEL: +45 - 31 20 70 21
Email: [e-mail]
Website: https://nordicproaudio.com/

Sweeden, Norway, Finland & Denmark

NAME: Supersonic Svenska AB (Speaker Components Only)
ADD: PO BOX 42043, 126 12 Stockholm, Sweden
TEL: [phone]
Email: [e-mail]

Switzerland

NAME: Audio Bauer Pro AG
ADD: Bernerstrasse-Nord 182, CH-8064 Zurich, Switzerland
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.audio-bauerpro.ch

Turkey

NAME: Extreme Audio
ADD: Sheraton Istanbul Maslak Kat B2 Buykdere Cad. Nr:233

Ucyol Mevkii 34398 Maslak Istanbuul Turkey
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.extreme-audio.com

UK

NAME: SCV Distribution
ADD: Unit C1 Belcon Industrial Estate, Geddings Road,

Hoddesdon, Hertfordshire, EN11 0NT, UK
TEL: [phone]
FAX: [phone]
Email: [e-mail]
Website: http://www.scvdistribution.co.uk

Ukraine

NAME: A & T Trade Petroshop
ADD: 29, Obolonskaya Str., Kiev, Ukraine 04071
TEL: [phone]

Ukraine

NAME: Era in Ear (Comsumer Products Only)

Fostex Company, a division of Foster Electric Company, Limited
1-1-109, Tsutsujigaoka, Akishima City, Tokyo, 196-8550, Japan
TEL: [phone]

© Printed in China Dec. 2020

RM-3DT.indb 8RM-3DT.indb 8 2020/11/20 10:582020/11/20 10:58
