5 INCH 1080P FULL HD
Baby Monitor
Benutzerhandbuch
Bitte lesen Siedieses Handbuch vorderVerwendungsorgfaltigdurch und bewahren Sieeszum spateren
Nachschlagen auf.
SICHERHEITSHINWEISE
Die falsche Verwendung des Produkt kann zu Sicherheitsrisiken führen. Darum empfehlen wir Ihnen
DRINGEND, die folgende Anweisungen zu lesen vor der Verwendung.
Bitte überprüfen Sie, ob die Stromversorgung ausreichend ist, bevor Sie die Kamera in Betrieb nehmen.
Bitte befestigen Sie die Kamera und die Halterungen mit den mitgelieferten Halterungsschrauben, um
ein Herunterfallen zu vermeiden
Bitte verwenden Sie dieses Produkt innerhalb des Temperaturbereichs. Wenn die
Umgebungstemperatur zu hoch oder zu niedrig ist, kann dies zu Produktfehlern führen.
Zur Vermeidung eines Brandrisikos oder von Stromschlägen, bewahren Sie die Kamera bitte an einem
trockenen und kühlen Ort auf, und setzen Sie die Kamera keiner feuchten Umgebung aus.
Die Kamera ist ein elektronisches Gerät, bewahren Sie sie daher nicht iin der Nähe von Kindern auf.
Dieses Produkt ist kein Spielzeug; Kinder sollten das Produkt nur unter Aufsicht eines Erwachsenen
verwenden.
PACKING LIST
Monitor x1
Type Ka bei x1
(für monitor)
Kamera x1
Mikro-USB-Kabel x1
(Für kamera)
Montagehalterung x1
Schraubensatz x1
5V Netzteil x2
5 INCH 1080P FULL HD
Baby Monitor
Bedienungsanleitung x1
1
PRODUKTüBERSICHT
Kamera
MicroSD-Kartenschlitzt
Microfon
Nachtsichtsensor
Kamera Linse
Zurücksetzen
Antenne
Lautsprech
Stromversorgung
Temperature Sensor
2
Monitor
Bildschirm: Vor der ersten Benutzung entfernen Sie bitte die Schutzfolie auf dem Bildschirm.
Power/Sleep-Taste: Lang drücken, um den Monitor ein- oder auszuscha Iten. kurz drücken um
ein-/auszuschalten.
VOX: Wen n Sie das Live-Video a nsehen, drücken Sie darauf, um die Tonerkennungein-/auszuschalten.
Power-Anzeige: Sie ist grün, wenn der Akku vol I geladen ist, und wird rot, wenn derAkku schwach ist.
Zurück/Menü: Drücken Sie sie, um die Menüseite aufzurufen oderals Zurück-Taste.
Kamera-Umschalten: Zum Umschalten zwischen Kameras oderzum Durchschleifen des Live-Videos,
wenn 2 oder mehr Kameras an den Monitor angeschlossen sind.
Nach oben: Drücken Sie diese Taste, um die Kamera nach oben zu neigen oder Ihre Auswahl nach
oben zu ändern.
Links: Drücken Sie diese Taste, um die Kamera nach links zu schwenken oder Ihre Auswahl nach
links zu ändern.
Rechts: Drücken Sie diese Taste, um die Kamera nach rechtszu schwenken oder Ihre Auswahl nach
rechtszu ändern.
OK: Drücken Sie dieseTaste, um die Ansichtzu vergrößert/zu verkleinern oder um IhreAuswahlzu
bestätigen.
Nach unten: Drücken Sie dieseTaste, um die Kamera nach unten zu neigen oder Ihre Auswahl nach
unten zu andern.
Volumen/Helligkeit: Drücken Sie sie, um das Menü Volumen/He[ligkeit aufzurufen, und drücken Sie
dann Links/Rechts/Auf/Ab, um die Lautstärke oder Helligkeitdes Monitors einzustellen.
Sprechen: Hatten Sie die Taste gedrückt, um mit Ihrem Baby in der Nähe der Kamera zu sprechen.
Mikrofon
3
Speicherkarten Steckplatz
Antenna
Lautsprecher
Halterung
Typ-C-Anschluss
STARTEN
Schritt 1:
Laden Sie den Morgenmonitor auf, indem Sieden Netzadapteran den Netzadapter an den Monitor und
eine Steckdose anschließen. Eine volle Ladung erfordert etwa 4 Stunden, und der Akku hält etwa 8 Stunden.
4
Schritt 2:
Schließen Sie den Netzadapter an die Kamera und eine Steckdose an, um die Kamera einzuschalten. Nach
dem Einschalten ertönt der Kamera ein Piepton.
Schritt 3:
Platzieren Sie die Kamera mindestens 3ft/1m von Ihrem Baby entfernt.
Schritt 4:
Halten Sie die Einschalttaste3 Sekunden lang gedrückt, um den Monitor einzuschalten, dann können Sie
die Live-Ansicht sehen.
Hinweise:
Im Allgemeinen wurde die Kamera bereits mit dem Monitor gekoppelt. Wenn sie noch nicht gepaart
ist, lesen Sie bitte den nächsten Abschnitt, um sie manuellzu koppeln.
Setzen Sie eine Speicherkarte in den Monitor oder die Kamera ein, bevor Sie sie einschalten, wenn
Sie Videos aufzeichnen möchten.
Nachdem Sie Ihren Monitor eingeschaltet haben, stellen Sie bitte zuerst Zeit und Datum ein.
Das Monitor wird nicht einschalten oder weisen Auffälligkeiten auf, wenn Batterieladung reicht
nicht aus. Versuchen Sie erneut nach Aufladung von 10 Minuten.
5
FUNKTIONSüBERSICHT
Monitoring-Schnittstelle
Signal
Status der Batterieleistung
Ton
Temperatur
Fütterungserinnerung aktivieren
Musik aktivieren
Tonerkennung: Sie wird angezeigt,
wenn SiedieVOX-Funktion aktivieren
Schleife des Live-Videos aktivieren
Kamerakanal
Datum und Uhrzeit
Andere Symbole werden auf dem Bildschirm angezeigt, wenn ein Alarm oder eine Benachrichtigung
über eine Anomalie ausgegeben wird.
: Kein Signal
: Batterie schwach : Ton-Alarm
Einstellung der Kamera
1. Koppeln einer neuen Kamera mit dem Monitor
Schrittl 1：
Drücken Sie , um die Menüseite aufeurufen und die Kameras auszuwählen.
: Temperatur-Alarm
: Fütterungserinnerung
6
Kameras Fütterung
Ton-Alarm
Temp. Alarm
Musik
Anzeige Aufnahme
Wledergabe
System
Sprache
Schritt 2：
Wahlen Sieeinen nichtgekoppelten Kanal (z.B. Kanal 2) und drucken Sie OK,der Monitor begin nt
mitderSuche nach einer Kamera.
Kanal 1 Kanal 2 Kanal 3 Kanal 4
Tipp:
Ein graues Symbol zeigt an, dass keine Kamera mit diesem Kanal gekoppelt ist, während ein grunes
Symbol anzeigt, dass eine Kamera mitdiesem Kanal gekoppelt wurde.
7
Schritt 3：
Lassen Sie die Kamera eingeschaltet und sie wird automatisch mit dem Monitor gekoppelt. Nach einem
Erfolg sehen Sie die Auorderung "Gekoppelt ".
Jetzt koppeln, bitte warten...
Gekoppelt!
Hinweise:
Wenn die Kopplung fehlschlägt, sehen Sie auf dem Bildschirm die Auorderung Kopplung
fehlgeschlagen. Bitte wiederholen Sie die obigen Schritte und versuchen Sie erneut, eine Kopplung
durchzuführen.
Jeder Monitor kann höchstens mitvier Kameras gekoppelt werden.
Wenn Sie Ihre Kamera zurücksetzen, koppeln Sie sie bitte nicht mit einem neuen KanaI, son dem
mit dem ursprünglichen Kanal; andernfalls wird die Kopplung fehlschlagen.
2. Ersetzen der alten Kamera
Wenn Sie die alte Kamera ersetzen möchten, koppeln Sie einfach eine neue Kamera mitdemselben Kanal,
mit dem die alte Kamera zuvor gekoppelt war. Die alte Kamera wird gelödscht, sobaid die
Kopplung erfolgreich ist.
8
Fütterung
Diese Funktion soli Sie daran erinnern, Ihr Baby zu füttern.
Schritt 1:
Wahlen Sie Fütterung auf der Menüseite.
Kameras Fütterung
Anzeige Aufnahme
Ton-Alarm
Wledergabe
Temp. Alarm
System
Musik
Sprache
Schritt 2:
Stellen Sie das Zeitabstand und den Wiederholungsmodus ein; drücken Sie zur Bestätigung auf OK
Zeitabstand
Wiederholen
Wenn Sie das Zeitintervall auf 2,5 Stunden einstellen , wird der Alarm nur einmal in 2,5 Stunden ausgelöst,
wenn Sie wählen; wen Sie wahlen, wird der Alarm allie 2,5 Stunden ausgetöst.
9
Tipp：
Der Monitor gibt einen Signalton ab und zeigt ein Symbol an, wenn die Fütterungszeit erreicht ist.
Drücken Sie eine beliebige Taste, um den Alarm zu stoppen.
Ton-Alarm
Dieser Monitor verfügt über einen sprachgesteuerten Schalter, der auch a Is VOX bezeichnet wird.
Er sendet Alarme aus, wenn ein Ton übereinem bestimmten Schwellenwert erkannt wird.
Schritt 1:
Wählen Sie Ton-Alarm auf der Menüseite.
Kameras Fütterung Ton-Alarm
Anzeige Aufnahme
Wledergabe
Temp. Alarm
System
Schritt 2:
Wühlen Sie die Empndlichkeitsstufe und drücken Siezur Bestätigung OK.
Musik
Sprache
10
Tipps: 1. Einstellen Empndlichkeit der Schallerfassung.
2. LOW: Alarm bei Aufschrel.
3. MEDIUM: Alarm bei lauter Stimme.
4. HIGH: Alarm bei normaler Stimme.
Es gibt vier Optionen zur Einstellungder Empndlichkeit der Schallerkennung: OFF, LOW, MEDIUM und
HIGH. OFF bedeutet, dass die Tonerkennung deaktiviert wird. Wenn Sie die Empndlichkeit auf LOW
einstellen, erhalten Sie nur dann Alarme, wenn Ihr Baby laut weint; bei MEDIUM erhalten Sie Alarme, wenn
die Stimme Ihres Babys laut ist; bei HIGH erhalten Sie Alarme, wenn Ihr Baby gerade normal spricht.
Tipp:
Wenn der Alarm ausgelöst wird, schaltet sich der Monitor mit einem Symbol ein und gibt einen
Ton-Alarm ab.
Drücken Sie eine beliebige Taste, um den Ton-Alarm zu stop pen. Oder Sie können die VOX-Taste drücken,
um diese Funktion auszuschalten.

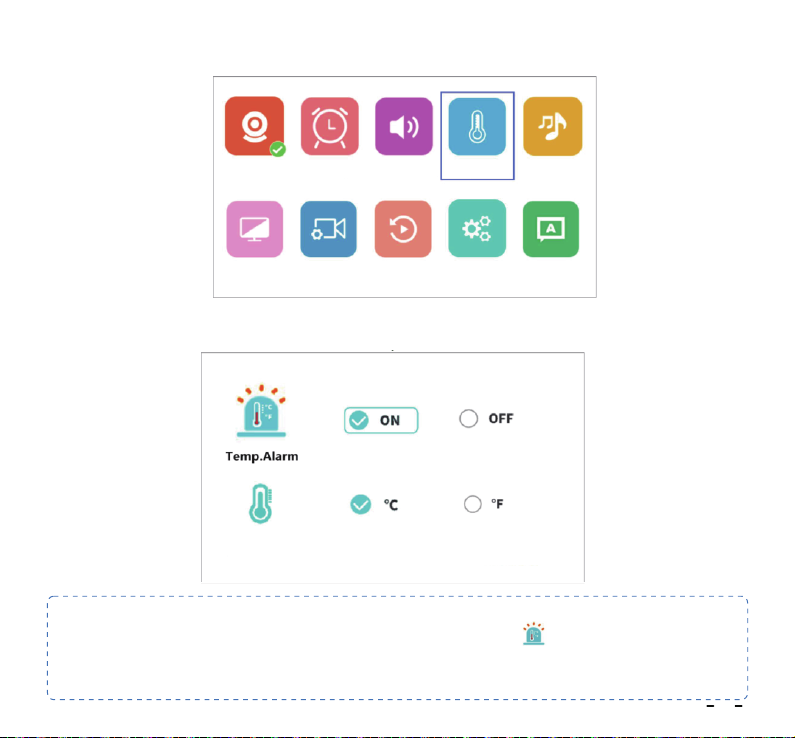

Temp. Alarm
Der Monitor sendet Alarme, wenn die Umgebungstemperaturzu niedrig (< 18°C/64°F) oder zu
hoch (> 30°C/86°F) ist.
Schritt 1:
Wählen Sie Temp. Alarm auf der Menuseite.
11
Kameras Fütterung
Ton-Alarm
Temp. Alarm Musik
Anzeige Aufnahme
Wledergabe
System
Sprache
Schritt 2:
Aktivieren Sieden Temp. Alarm und wählen Sie den Temp. Einheit; drücken Sie OK zur Bestätigung
Temp.Einheit
Hinweis: Die normale Temperatur liegt zwiscghen 18-30 Grad Celsius.
Tipp:
Wenn der Alarm ausgelöst wird, wird der Monitor mit einem Symbol angezeigt und ein Ton-Alarm
ausgegeben.
Drücken Sie eine beliebige Taste, um den Ton-Alarm zu stoppen.
12

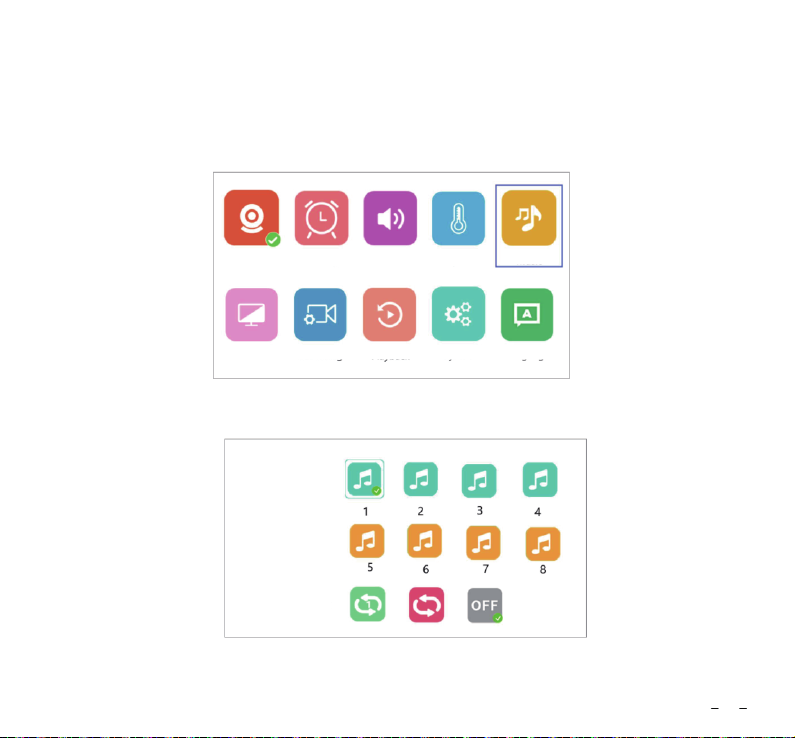

Musik
Diese Funktion dient dazu, Ihr Baby bei Bedarfzu trösten. Die Lautstärke und die Art jedes Liedes sind
unverwechselbar, bitte wahlen Sie das beste für Ihr Baby aus.
Schritt 1:
Wählen Sie Musik aufder Menüseite.
Kameras Fütterung
Anzeige Aufnahme
Ton-Alarm
Wledergabe
Temp. Alarm
System
Musik
Sprache
Schritt 2:
Wählen Sie ein Lied und stellen Sieden Abspielmodusein; drücken Sie zur Bestätigung OK.
Wiegenlieder
Loop-Wiedergabe
Wenn Sie ein Lied wählen, wird dieses Lied wiederholt abgespiett; wenn Sie "Schleife zum Abspielen"
wählen, wird eine Schleife abgespie[t, werden Songs in geleichen Kategorie wiederhlot.
13

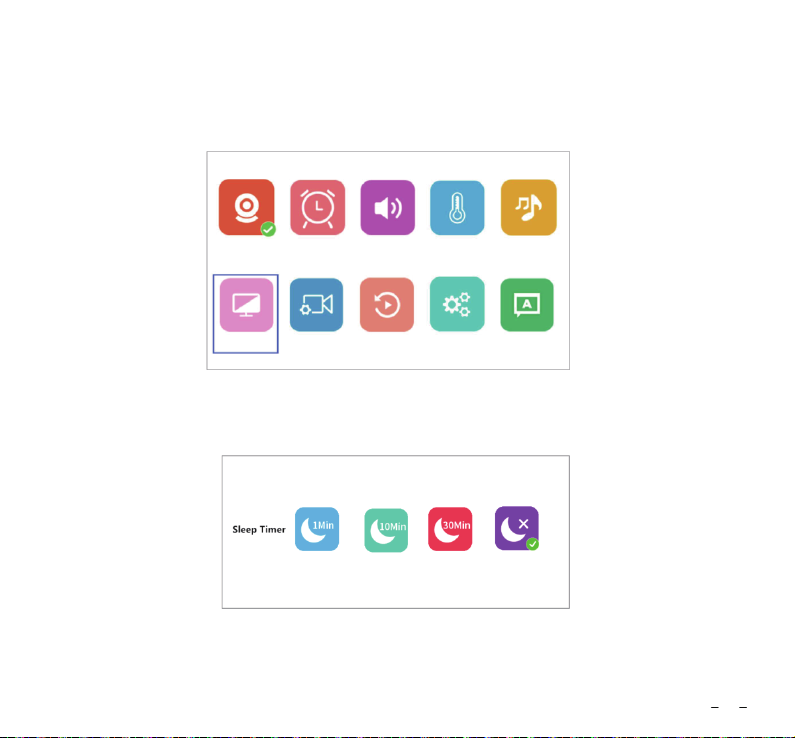

Anzeige
Mitdieser Funktion konnen Siedie Laufzeitlhres Monitors durch Herunterfahren des Bildschirms verlangern.
Schritt 1:
Wähln Sie Anzeige auf der Menüseite.
Kameras Fütterung
Anzeige
Aufnahme
Ton-Alarm
Wledergabe
Temp. Alarm
System
Musik
Sprache
Schritt 2:
Stellen Siedie Zeitdauer für den Eintrittin den Schlafmodus ein und drücken Sie zur Bestätigung OK.
Wenn Sie 1 Min wählen, geht Ihr Monitor nach 1 Minute in den Schlafmodus über, wenn keine
Bedienungerfolgt; dasselbe gilt für 10 Min und 30 Min.
14
Aufnahme
Mit dieser Funktion können Sie Videos für Ihr Babyaufnehmen. Die maximale Videolange
beträgtstandardmäßig 1 Stunde.
Schritt 1:
Wählen Sie Aufnahme auf der Menüseite.
Kameras Fütterung
Anzeige Aufnahme
Ton-Alarm
Wledergabe
Temp. Alarm
System
Musik
Sprache
Schritt 2:
Aktivieren Sie ihn, um Videos auf dem Monitor oder der Kamera entsprechend der Installation der
Speicherkarte aufeuzeichnen; drücken Sie zur Bestätigung OK.
Aufnehmen mit Monitor
Aufnehmen mit Kamera
Aulösungen: 1080P
Kananl 1
Kananl 2
Kananl 3
Kananl 4
Voraussichtliche Aufnahmezeit: 13h
Voraussichtliche Aufnahmezeit: 13h
15
Tipps:
Nach der Installation wird Ihre Speicherkarte formatiert, sobaid Sie den Monitor oder die Kamera
einschalten.
Bitte stellen Sie Datum und Uhrzeit ein, bevor Sie die Funktion derVideoaufzeichnung aktivieren,
damit Sie genau nach der Videowiedergabe suchen können.
Wiedergabe
Schritt 1:
Wählen Sie Wiedergabe auf der Menüseite, es werden standardmäßigdie zuletzt aufgenommenen Videos
auf Kanal 1wiedergegeben. Wenn es keine Videos auf Kanal 1 gibt, wählen Sie bitte , um weitere zu
überprüfen.
Kameras Fütterung
Anzeige Aufnahme
Ton-Alarm
Wledergabe
Temp. Alarm
System
Musik
Sprache
Schritt 2:
Nachdem Sie gewählt und OK gedrückt haben, wird eine Suchseite angezeigt. Stellen Sie Datum,
Uhrzeit und Kanal ein, wahlen Sie dann Suchen und drucken Sie OK, um diegewunschten Videos
herauszultern.
16
Tipp:
Auf dem Monitor aufgenommene Videos können nur über Ihren Monitor betrachtet werden und können
nicht über einen Computer gelesen werden. Wenn Sie in der Kamera aufgenommene Videos ansehen
möchten, entfernen Sie bitte die Karte und sehen Sie sich die Videos auf Ihrem Computer über einen
Kartenleseran.

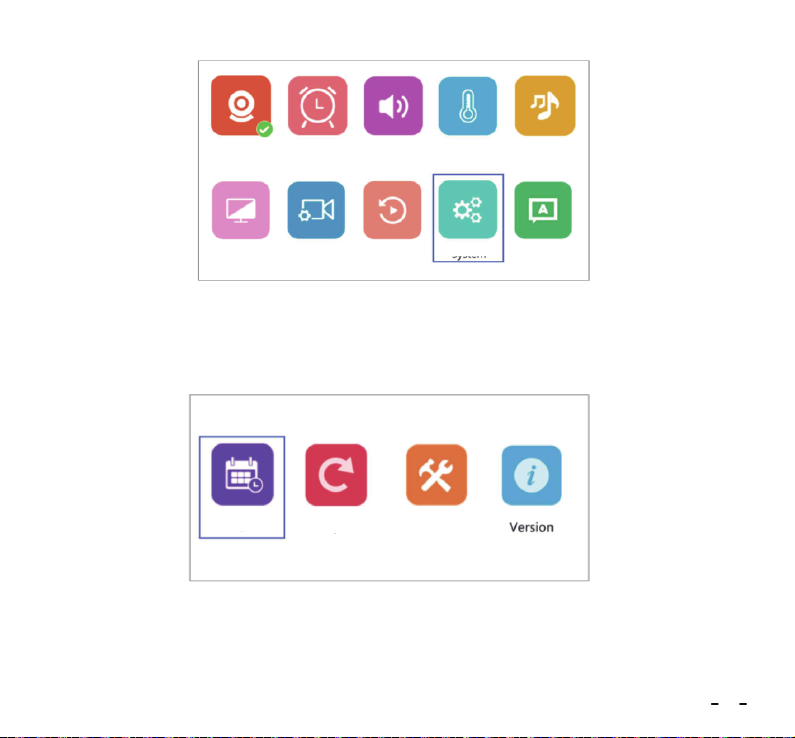

System
Mit dieser Funktion können Sie Datum und Uhrzeit einstellen,die Sprache ändern, die Werkseinstellungen
wiedertierstellen und die Software-Version überprüfen.
Schritt 1:
Wählen Sie System auf der Menüseite.
17
Kameras Fütterung
Ton-Alarm
Temp. Alarm
Musik
Anzeige Aufnahme
Wledergabe
System
Sprache
Schritt 2:
SteHen Sie Datum/Uhrzeit entsprechend Ihrer Region ein, wählen Sie Ihre Sprache und überprüfen Sie den
verbleibenden Speicherplatz auf der Speicherkarte. Bei Bedarf können Sie den Monitor auf die
Werkseinstellungen zurücksetzen.
Datum/Uhrzeit
Reset Einstellungen

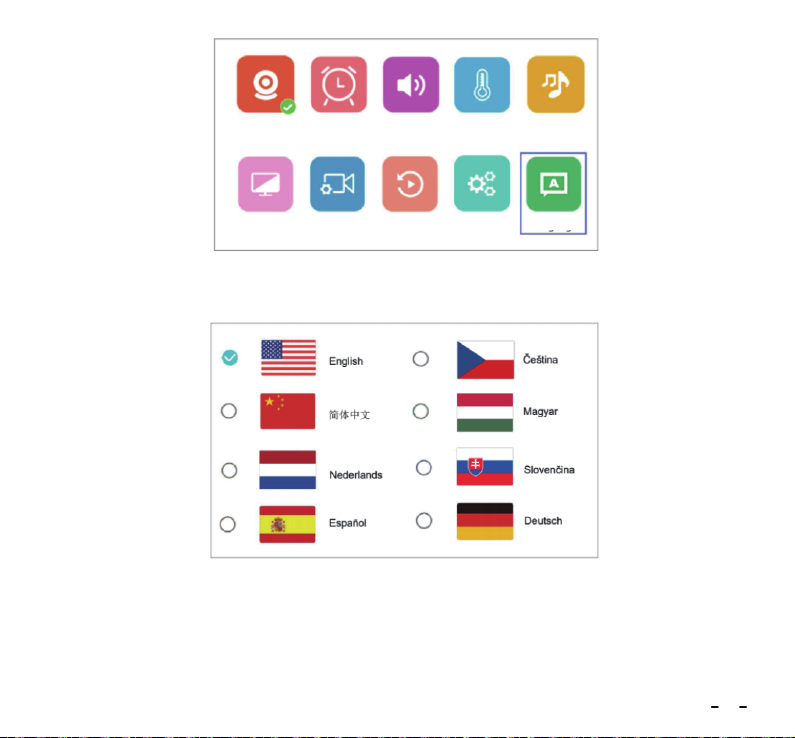

Sprache
Schritt 1:
Wählen Sie Sprache auf der Menüseite.
18
Kameras Fütterung
Ton-Alarm
Temp. Alarm
Musik
Anzeige Aufnahme
Wledergabe
System Sprache
Step 2:
Wählen Sie die Sprache, die Sie benötigen. Nach der Bestätigung wird der Monitor automatisch neu
gestartet.
Tipp:
Stellen Sie die Sprache ändern der Sprache sicher, dass der Monitor über ausreichend Batteriestrom
verfügt (die Kamera synchronisiert sich mit der Monitorsprache.)
19

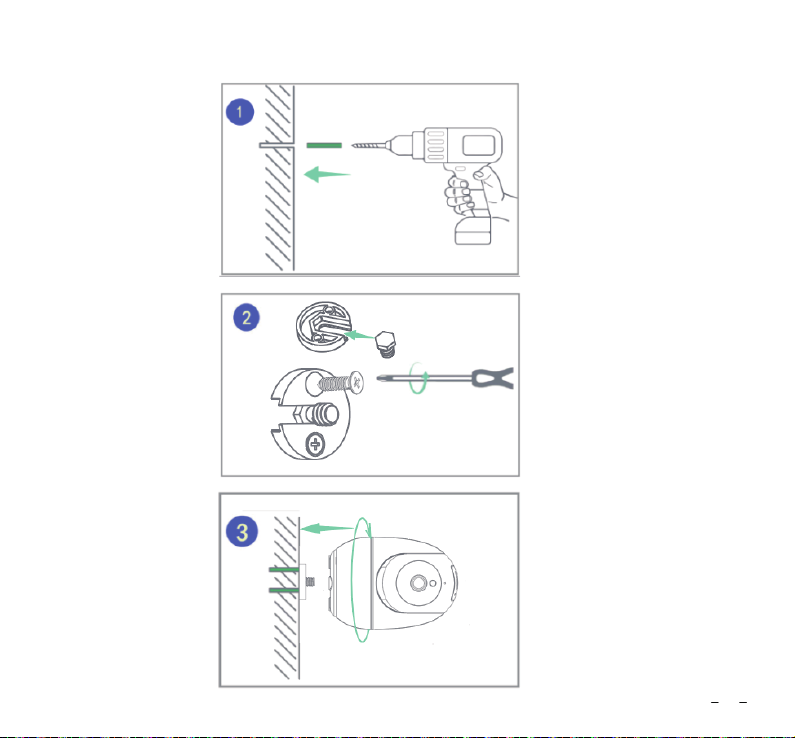

Installationsschritte
20
FAQ
Q: Warum verbindet sich die Kamera nicht mit dem Monitor?
A: Vergewissern Sie sich das der Stecker fest in der Kamera und dem Netzteil steckt.
Vergewissern Sie sich, dass die Kamera und der Monitor innerhalb Funktionsbereich sind.
Q: Warum ist das Live Video verschwommen?
A: Vergewissern Sie sich das nichts vor den Linsen oder vor der Kamera steht.
Q: Warum macht der Monitor Geräusche?
A: Die Kamera und der Monitor steht zu nah nebeneinander. Stellen Sie beide weiter auseinander.
Bitte stellen Sie den Antennenwinkel ein, um Funkstdrungen zu minimieren.
Q: Kann ich mein Baby hören, wenn ich den Bildschirm ausschalte?
A: Ja. Siesollten die Gerauscherkennung aktivieren. Der Monitor weckt den Bildschirm und gibt einen
akustischen Alarm aus, wenn ein lautes Gerausch erkannt wird
Q: Warum ist das Bild schwarz - weiss?
A: Der Nachtsichtmodus schaltet sich ein, wenn die Kamera in einerdunklen Umgebung an
ist.(Helligkeit<5 Lux)
Q: Wie lange bleibt der Monitor bei eingeschaltetem Bildschirm im Stand by-Modus?
A: Der Monitor kann ca. 8 Stunden lang betrieben werden und die Lebensdauer hangt von der Helligkeit ab.
21
SPEZIFIKATION
Kamera
2410.0~2469.5MHz
< 17dBm
Frequenzbereich
Sendeleistung(EIRP)
Monitor
2410.0~2469.5MHz
< 16dBm
WICHTIG
1. Eine Spannungsversorgung von 5V wird empfohlen.
2. Überladen die Akku nicht.
3. Bitte verwenden und lagern Siedas Produkt an einem trockenen Ort. Tauchen Sie es nicht in Wasser ein.
4. Legen Sie den Akku nicht ins Feuer und erhitzen Sie den Akku nicht. Hatten Sie die Batterievom Feuer
fern. Lagern Sie den Akku nicht in einer Umgebung mit hohen Temperaturen.
5. Halten Sie den Akku von scharfen Gegenständen fern, die in den Akku eindringen könnten, um
Explosions- und Brandgefahrzu vermeiden.
6. Verwenden Sie den Akku nicht, wenn ereinen Geruch, eine Verformung, ein Leek odereine andere
Anomalie abgibt.
7. Wenn der ausgelaufene Akku versehentlich in die Augen gelangt, reiben Sie sich nicht die Augen,
sondern waschen Sie sie sofort mit sauberem, ießendem Wasser aus und suchen Sie dann ärztliche
Hilfe auf.
8. Wirempfehlen, den Akku mindestenseinmal alle3 Monatezu laden und zu entladen, wenn derAkku bei
längerer Lagerungist
9. Entsorgen Sie den Akku nicht als üblichen Siedlungsabfall. Bitte beachten Sie die örtlichen Vorschriften
zur Entsorgungvon E[ektronikprodukten.
22
CE-Zertifikatserklärung Website:
https://www.foscam.com/company/ce-certificate.html
Information über Exporteure:
https://www.foscam.com/company/open-information.html
Hersteller: Shenzhen Foscam Intelligent Technology Co., Ltd
Addr: Room 901-902, Building 1B, Xingke 1st Street, Shenzhen International Innovation
Valley, Nanshan Dist., Shenzhen, 518055, China
Qing UG (haftungsbeschränkt)
Undinestr. 7
12203 Berlin
Germany
www.foscam.com
Support-E-Mail: support@foscam.com
Aufgrund kurzfristiger Änderungen könnten einige Punkte dieser Kurzanleitung möglicherweise nicht auf
dem aktuellsten Stand sein. Der Hersteller bemüht sich dennoch alle Dokumentationen zeitnah anzupassen. Aktuelle Informationen entnehmen Sie bitte immer der Seite des Herstellers: www.foscam.com
23
Loading...
