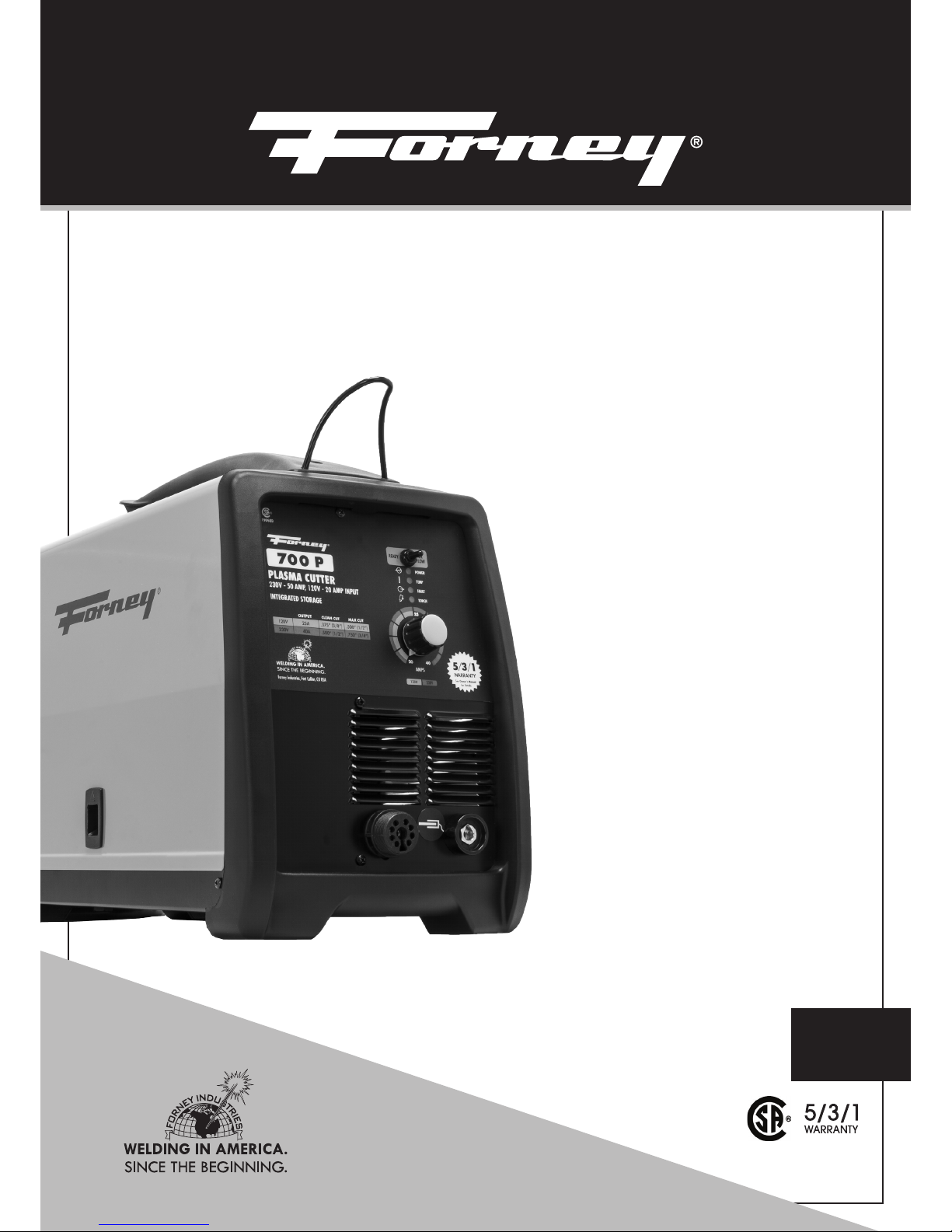

Forney 700P Operating Manual

1

WWW.FORNEYIND.COM

CAT# 303

FEATURES:

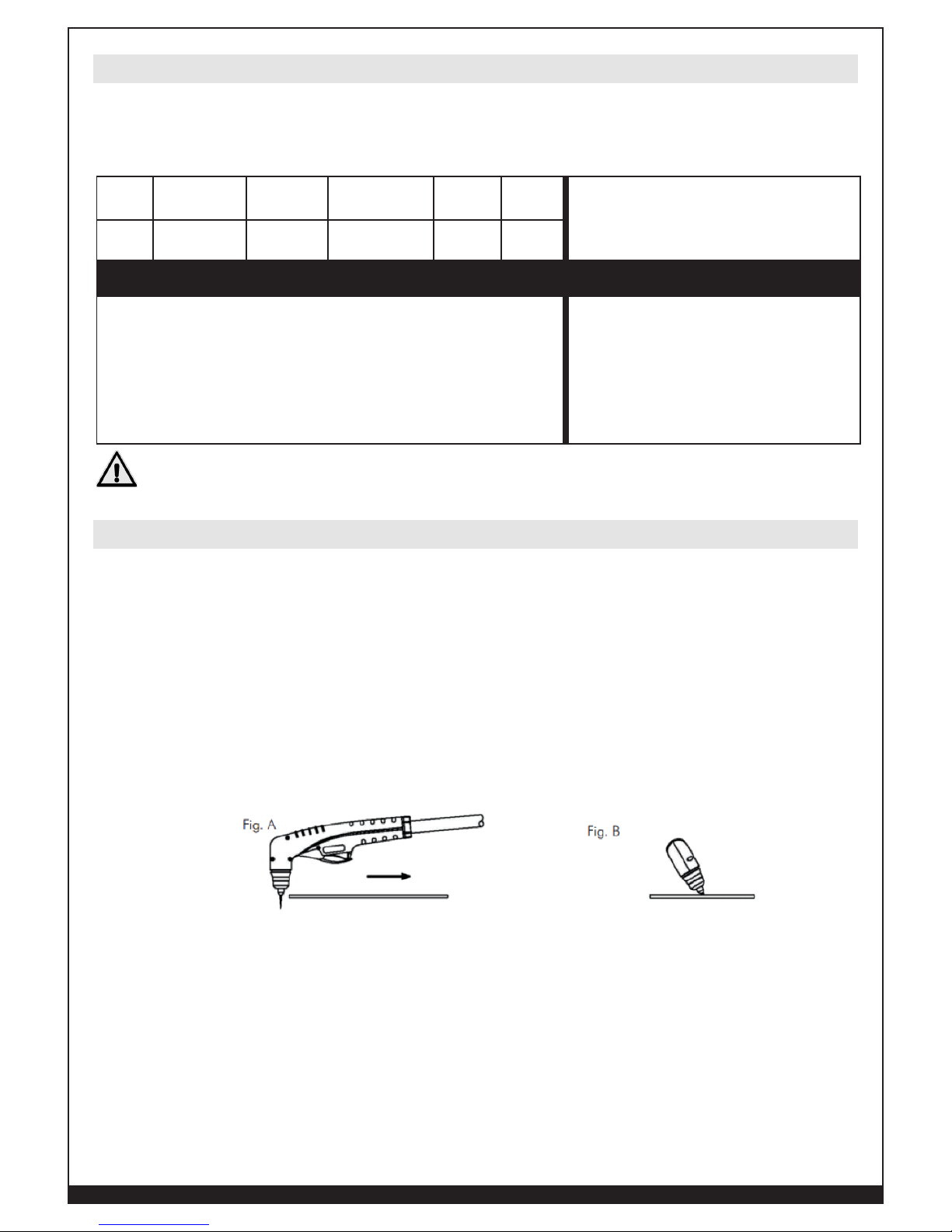

• Uses Electrical Arc Drag Torch Technology

that allows you to move (drag) torch
directly across the metal surface for more
precise cuts

• Cutting thickness recommended 1/2” and

up to 3/4”

• Output 20-40A

• Easy to use and operate

• Uses standard household 120 and 230

VAC current

• Integrated air pressure regulator and dryer

• Thermal overload protection

• Diagnostic LED lights

• Post-flow air cooling for longer life

• Internal cooling fan

• CSA certified

IDEAL FOR:

Sheet metal to plate cutting; Auto Body, Farm
and Ranch, HVAC, Plumbing, Contractor,
General Fabrication

INCLUDES:

Torch, Ground Cable, Ground Clamp, 2 Boxes
of Consumables, and Input Power Cable.

700P PLASMA CUTTER

OPERATING MANUAL

ENGLISH

REV 08/31/15

2

WWW.FORNEYIND.COM

STOP!

PLEASE DO NOT

RETURN TO THE STORE

If you have questions or problems with your new plasma cutter,

please call customer service at 1-800-521-6038

Monday through Friday from 7 a.m. - 5 p.m. (MST) or at

www.forneyind.com/customer_service.

Please take time to register your product at

www.forneyind.com/customer_service/register_your_product/

Thank you, enjoy your new plasma cutter.

3

WWW.FORNEYIND.COM

Forney Promise

We are committed to your success regardless of location, size or
needs. We understand it is your goal to get the job done right,
and we are ready to help you do just that.

President's Message

We market the highest quality tools, equipment and accessories
for the do-it-yourselfer and professional. Our passion and
dedication in bringing new products to the industrial and retail
market, combined with our personal service, is unmatched in our
industry. Our ability to listen to our customers’ needs enables us to
create solutions to their problems.

Our dedication to the highest quality customer service within our
corporate headquarters and the service provided in the field is
unequaled. We are committed to creating the best solutions to our
customer’s needs. Above all, our employees will provide the same
respect and caring attitude within the organization as they are
expected to share with every Forney customer. Our goal will be to
exceed our customers’ expectations through empowered people,
guided by shared values and commitments.

We work hard so our customers trust us because of our integrity,
teamwork and innovation of Forney products, and Forney’s
80 years of unmatched product quality and an unwavering
commitment to our customers.

When our customers succeed we succeed.

STEVEN G. ANDERSON, President & CEO

Copyright© 2014 Forney Industries,
Inc. All rights reserved. Unauthorized
reproduction and/or distribution is
subject to US copyright laws.

U.S. Warehouses:

- Fort Collins, CO

- Tipp City, OH

FIVE WAYS TO ORDER

Web: www.forneyind.com
Phone: [phone]
Fax: [phone]
Mail: Forney Industries

2057 Vermont Drive
Fort Collins, CO 80525

Email: [email protected]

4

WWW.FORNEYIND.COM

Forney 5/3/1 Limited Warranty

Effective July 1, 2015

1) Limited Warranty - Subject to the terms and conditions below, Forney Industris, Inc., Fort Collins,

Colorado, warrants to its original retail purchaser that the new Forney equipment sold after the effective date
of this limited warranty is free of defects in material and workmanship at the time it is shipped by Forney. This
is in lieu of all other warranties, expressed or implied.

2) Notifications: Please call 1-800-521-6038 with your warranty questions. You can also visit:

www.forneyind.com for additional information about your new welder or plasma system.

3) Length of Warranty: Within the warranty periods listed below, Forney will repair or replace any

warranted parts or components that fail due to defects in material or workmanship. Warranty is effective
from the date of original retail purchase. Warranty duration is as follows.
A) 5 years: Original main power rectifiers only to include SCRs, diodes and discrete rectifier modules,

transformers, stabilizers, and reactors.

B) 3 years: Drive Systems, PC Boards, Motors, and Switches and Controls
C) 1 year: MIG guns, relays, contactors, and regulators, plasma cutting torches, and accessories.
D) 90 days: Replacement parts. Does not include labor.

4) Forney’s limited warranty shall not apply to consumables such as contact tips, cutting nozzles, felt wire

cleaner, drive rollers, gas diffusers, plasma torch tips and electrodes, weld cables, tips and parts that fail
due to normal wear. In addition, this warranty does not extend to any damage caused by the untimely
replacement or maintenance of any of the previously listed consumable parts.

5) Warrantor:

Forney Industries
2057 Vermont Drive
Fort Collins, CO 80525
1-800-521-6038
www.forneyind.com

6) Purchaser / Warranty: The original purchaser of the Forney Industries product. The warranty is

not transferable. Forney Industries products are intended for purchase and use by persons trained and
experienced in the use and maintenance of welding equipment.

7) What is not covered under the warranty:

A) Implied warranties, including those of merchantability and fitness for a particular purpose are limited in duration

to this express warranty. After this period, all risk of loss, from whatever reason, shall be on the purchaser.

B) Any incidental, indirect, or consequential loss, damage, or expense that may result from any defect,

failure or malfunction of the Forney product.

C) Any failure that results from accident, purchaser’s abuse, neglect or failure to operate products in

accordance with instructions provided in the owner’s manual(s) supplied with the product.

D) Pre-delivery service, i.e. assembly and adjustment.

8) Claim: In the event of a warranty claim under this warranty, the exclusive remedies shall be, at Forney

Industries sole option:
A) Repair; or
B) Replacement; or
C) Where authorized in writing by Forney Industries, the cost of repair or replacement at an authorized

Forney Industries service station; or

D) Payment of or credit for the purchase price less reasonable depreciation based on actual use upon the

return of the goods at the customer’s risk and expense.

9) Purchaser will:

A) Contact Forney’s customer service at 1-800-521-6038 within 30 days of the defect or failure.
B) Provide dated proof of purchase (typically a purchase receipt).
C) Provide the serial number. Registering your welder at forneywelding.forneyind.com will speed up this process.
D) Deliver or ship welder to a Forney authorized service center. Freight &/or packaging costs, if any, must

be borne by the purchase

5

WWW.FORNEYIND.COM

CAUTION!

BEFORE INSTALLING, OPERATING OR CARRYING OUT MAINTENANCE ON THE MACHINE, READ THE CONTENTS OF THIS MANUAL

CAREFULLY, PAYING PARTICULAR ATTENTION TO THE SAFETY RULES AND HAZARDS.

In the event of these instructions not being clear, please contact your

Forney Authorized Dealer or Forney Customer Service 1-800-521-6038

Means: Warning! Watch Out! There are possible hazards with this procedure! The
possible hazards are shown in the adjoining symbols.

NOTE:

Means: “Note”; not safety related.

This group of symbols means: Warning! Watch Out! Possible electric shock, moving
parts, and hot parts hazards. Consult symbols and related instructions below for
necessary actions to avoid the hazards.

California Proposition 65 Warning

This product may contain chemicals known to the State of California to cause cancer, birth defects and
other reproductive harm (CA. Prop 65). Wash hands after use.

• Safety in Welding and Cutting, ANSI Standard Z49.1, from American Welding Society,
8669 Doral Boulevard, suite 130, Doral, FL 33166 Safety and Health Standards, OSHA
29 CFR 1910, from Superintendent of Documents, U.S. Government Printing Office,
Washington, D.C. 20402.

• Recommended Practices for Plasma Arc Cutting, American Welding Society Standard AWS
C5.2, from American Welding Society, 8669 Doral Boulevard, suite 130, Doral, FL 33166

• Recommended Safe Practices for the Preparation for Welding and Cutting of Containers That
Have Held Hazardous Substances, American Welding Society Standard AWS F4.1, from
American Welding Society, 8669 Doral Boulevard, suite 130, Doral, FL 33166

• National Electrical Code, NFPA Standard 70, from National Fire Protection Association,
Batterymarch Park, Quincy, MA 02269.

• Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1, from Compressed
Gas Association, 1235 Jefferson Davis Highway, Suite 501, Arlington, VA 22202.

• Code for Safety in Welding and Cutting, CSA Standard W117.2, from Canadian Standards
Association, Standards Sales, 178 Rexdale Boulevard, Rexdale, Ontario, Canada M9W
1R3.

• Safe Practices For Occupation And Educational Eye And Face Protection, ANSI Standard
Z87.1, from American National Standards Institute, 1430 Broadway, New York, NY 10018.

• Cutting And Welding Processes, NFPA Standard 51B, from National Fire Protection
Association, Batterymarch Park, Quincy, MA 02269

Safety Information

Symbol Usage

Principal Safety Standards

6

WWW.FORNEYIND.COM

EMF Information

Considerations about Welding or Cutting and the Effects of Low Frequency Electric and Magnetic Fields

Welding or cutting current, as it flows through the welding or cutting cables, will cause electromagnetic
fields. There has been and still is some concern about such fields. However, after examining more than
committee of the National Research Council concluded that: “The body of evidence, in the committee’s
judgment, has not demonstrated that exposure to power-frequency electric and a magnetic field is a
human health hazard.” However, studies are still going forth and evidence continues to be examined.
Until the final conclusions of the research are reached, you may wish to minimize your exposure to
electromagnetic fields when welding or cutting.

To reduce magnetic fields in the workplace, use the following procedures:

1. Keep cables close together by twisting or taping them.

2. Arrange cables to one side and away from the operator.

3. Do not coil or drape cables around your body.

4. Keep cutting power source and cables as far away from operator as practical.

5. Connect work clamp to work piece as close to the cut as possible.

ABOUT PACEMAKERS & HEARING AIDS:

Pacemaker & Hearing Aid wearers consult your doctor first. If cleared by your doctor, then following
the above procedures is recommended.

Plasma Arc Cutting Hazards

CUTTING CAN CAUSE FIRE OR EXPLOSION.

Hot metal and sparks blow out from the cutting arc. The flying sparks and hot metal, hot work
piece, and hot equipment can cause fires and burns. Check and be sure the area is safe before
doing any cutting.

• Do not cut where flying sparks can strike flammable material.

• Connect work cable to the work as close to the cutting area as practical to prevent cutting
current from traveling long, possibly unknown paths and causing electric shock and fire
hazards.

• Never cut containers with potentially flammable materials inside - they must be emptied and
properly cleaned first.

• Do not cut in atmospheres containing explosive dust or vapors.

• Do not cut pressurized cylinders, pipes, or vessels.

• Do not cut containers that have held combustibles.

ELECTRIC SHOCK CAN KILL.

Touching live electrical parts can cause fatal shocks or severe burns. The torch and work circuit
are electrically live whenever the output is on. The input power circuit and machine internal
circuits are also live when power is on. Plasma arc cutting requires higher voltages than welding
to start and maintain the arc (200 to 400 volts DC are common), but also uses torches designed
with safety interlock systems which turn off the machine when the shield cup is loosened or if tip
touches electrode inside the nozzle. Incorrectly installed or improperly grounded equipment is a
hazard.

• Do not, in any manner, come into physi cal contact with any part of the welding current
circuit. The welding current circuit includes:

a. the work piece or any conductive material in contact with it,
b. the ground clamp,
c. the electrode or welding wire,
d. any metal parts on the electrode holder, or wire feed gun.

7

WWW.FORNEYIND.COM

• Do not weld in a damp area or come in contact with a moist or wet surface.

• Do not attempt to weld if any part of clothing or body is wet.

• Do not allow the welding equipment to come in contact with water or moisture.

• Do not drag welding cables, wire feed gun, or welder power cord through or allow them to
come into contact with water or moisture.

• Do not touch welder, attempt to turn welder on or off if any part of the body or clothing is
moist or if you are in physical contact with water or moisture.

• Do not attempt to plug the welder into the power source if any part of body or cloth ing is
moist, or if you are in physical con tact with water or moisture.

• Do not connect welder work piece clamp to or weld on electrical conduit.

• Do not alter power cord or power cord plug in any way.

• Do not attempt to plug the welder into the power source if the ground prong on power cord
plug is bent over, broken off, or missing.

• Do not allow the welder to be connected to the power source or attempt to weld if the welder,
welding cables, welding site, or welder power cord are exposed to any form of atmospheric
precipitation, or salt water spray.

• Do not carry coiled welding cables around shoulders, or any other part of the body, when
they are plugged into the welder.

• Do not modify any wiring, ground connections, switches, or fuses in this welding equipment.

• Wear welding gloves to help insulate hands from welding circuit.

• Keep all liquid containers far enough away from the welder and work area so that if spilled,
the liquid cannot possibly come in contact with any part of the welder or electrical welding
circuit.

• Replace any cracked or damaged parts that are insulated or act as insulators such as
welding cables, power cord, or electrode holder immediately.

• When not welding, cut wire back to contact tip or remove electrode from electrode holder.

SIGNIFICANT DC VOLTAGE EXISTS ON INTERNAL PARTS OF INVERTER POWER

SOURCES AFTER THE REMOVAL OF INPUT POWER.

Turn Off unit, disconnect input power, check voltage on input capacitors, and be sure it is
near zero (0) volts before touching any parts. Check capacitors according to instructions in
Maintenance Section of Owner’s Manual or Technical Manual before touching any parts.

EXPLODING PARTS CAN INJURE.

On inverter power sources, failed parts can explode or cause other parts to explode when

power is applied. Always wear a face shield and long sleeves when servicing inverters.

FLYING SPARKS CAN CAUSE INJURY.

• Wear approved face shield or safety goggles with side shields.

• Wear proper body protection to protect skin.Wear flame-resistant ear plugs or ear muffs to
prevent sparks from entering ears.

ARC RAYS CAN BURN EYES AND SKIN.

Arc rays from the cutting process produce intense visible and invisible (ultraviolet and infrared
rays that can burn eyes and skin.

• Wear face protection (helmet or shield) with correct shade of filter to protect your face and
eyes when cutting or watching.

• Wear approved safety glasses with side shields under your helmet or shield.

• Use protective screens or barriers to protect others from flash and glare; warn others not to watch
the arc.

• Refer to ANSI Z49.1 for OSHA 29CFR for shade recommendations.

8

WWW.FORNEYIND.COM

NOISE CAN DAMAGE HEARING.

Noise can cause permanent hearing loss. Welding processes can cause noise levels that exceed

safe limits. You must protect your ears from loud noise to prevent permanent loss of hearing.

• To protect your hearing from loud noise, wear protective ear plugs and/or ear muffs.

• Noise levels should be measured to be sure the decibels (sound) do not exceed safe levels.

FUMES, GASSES, AND VAPORS CAN CAUSE DISCOMFORT, ILLNESS, AND

DEATH! To reduce the risk, read, understand, and follow the safety instructions. In addition,

make certain that anyone else that uses this welding equipment or is a bystander in the welding
area, understands and follows these safety instructions as well.

• Read and understand manufacturers SDS and MSDS.

• Do not weld in an area until it is checked for adequate ventilation as described in ANSI

standard Z49.1. If ventilation is not adequate to exchange all fumes and gasses generated
during the welding process with fresh air, do not weld unless you (the welder) and all
bystanders are wearing air-supplied respirators.

• Do not heat metals coated with, or that contain, materials that produce toxic fumes (such as

galvanized steel), unless the coating is removed. Make certain the area is well ventilated, and
the operator and all bystanders are wearing air-supplied respirators.

• Do not weld, cut or heat lead, zinc, cad mium, mercury, beryllium, antimony, cobalt,

manganese, selenium, arsenic, copper, silver, barium, chromium, vanadium, nickel, or similar
met als without seeking professional advice and inspection of the ventilation of the welding
area. These metals produce extremely toxic fumes which can cause discomfort, illness and
death.

• Do not weld or cut in areas that are near chlorinated solvents. Vapors from chlori nated

hydrocarbons, such as trichloroeth ylene and perchloroethylene, can be decomposed by the
heat of an electric arc or its ultraviolet radiation. These actions can cause phosgene, a high ly
toxic gas, to form, along with other lung and eye-irritating gasses. Do not weld or cut where
these solvent vapors can be drawn into the work area or where the ultraviolet radiation can
pene trate to areas containing even very small amounts of these vapors.

• Do not weld in a confined area unless it is being ventilated or the operator (and anyone else

in the area) is wearing an air-supplied respirator.

• Stop welding if you develop momentary eye, nose, or throat irritation as this indi cates

inadequate ventilation. Stop work and take necessary steps to improve ventilation in the
welding area. Do not resume welding if physical discomfort persists.

PLASMA ARC CAN CAUSE INJURY.

The heat from the plasma arc can cause serious burns. The force of the arc adds greatly to the
burn hazard. The intensely hot and powerful arc can quickly cut through gloves and tissue.

• Keep away from the torch tip.

• Do not grip material near the cutting path.

• The pilot arc can cause burns - keep away from torch tip when trigger is pressed.Wear
proper flame-retardant clothing covering all exposed body areas.

• Point torch away from your body and toward work when pressing the torch trigger - pilot arc
comes on immediately.

• Turn off power source and disconnect input power before disassembling torch or changing
torch parts.

• Use only torch(es) specified in the Owner’s Manual.

9

WWW.FORNEYIND.COM

Additional Symbols for Installation, Operation, and Maintenance

HOT PARTS CAN CAUSE SEVERE BURNS.

• Do not touch hot parts bare handed.

• Allow cooling period before working on torch.

MOVING PARTS CAN CAUSE INJURY.

• Keep away from moving parts such as fans.

• Keep all doors, panels, covers, and guards closed and securely in place.

FLYING METAL CAN INJURE EYES.

• Wear safety glasses with side shields or face shield.

MAGNETIC FIELDS CAN AFFECT PACEMAKERS.

• Pacemaker wearers keep away.

• Wearers should consult their doctor before going near plasma arc cutting operations.

OVERUSE CAN CAUSE OVERHEATING.

• Allow cooling period; follow rated duty cycle.

• Reduce amperage (thickness) or reduce duty cycle before starting to cut again.

EXPLODING HYDROGEN HAZARD.

• When cutting aluminum underwater or with the water touching the underside of the
aluminum, free hydrogen gas may collect under the work piece.

• See your cutting engineer and water table instructions for help.

FALLING UNIT CAN CAUSE INJURY.

• Use lifting handle to lift unit only, NOT running gear, gas cylinders, or any other accessories.

• Use equipment of adequate capacity to lift unit.

• If using lift forks to move unit, be sure forks are long enough to extend beyond opposite side
of unit.

FIRE OR EXPLOSION HAZARD.

• Do not locate unit on, over, or near combustible surfaces.

• Do not install unit near flammables.

• Do not overload building wiring - be sure power supply system is properly sized, rated, and
protected to handle this unit.

PLASMA ARC CAN DAMAGE FROZEN PIPES.

• Do not locate unit on, over, or near combustible surfaces.

• Do not install unit near flammables.

• Do not overload building wiring - be sure power supply system is properly sized, rated, and
protected to handle this unit.

STATIC (ESD) CAN DAMAGE PC BOARDS.

• Put on grounded wrist strap BEFORE handling boards or parts.

• Use proper static-proof bags and boxes to store, move, or ship PC boards.

H.F. RADIATION CAN CAUSE INTERFERENCE.

• High frequency (H.F.) can interfere with radio navigation, safety services, computers, and
communications equipment. Have only qualified persons familiar with electronic equipment
perform this installation. The user is responsible for having a qualified electrician promptly
correct any interference problem resulting from the installation. If notified by the FCC about
interference, stop using the equipment at once. Have the installation regularly checked and

10

WWW.FORNEYIND.COM

maintained. Keep high-frequency source doors and panels tightly shut, keep spark gaps at
correct setting, and use grounding and shielding to minimize the possibility of interference.

ARC CUTTING CAN CAUSE INTERFERENCE.

• Electromagnetic energy can interfere with sensitive electronic equipment such as computers
and computer-driven equipment such as robots. To reduce possible interference, keep cables
as short as possible, close together, and down low, such as on the floor. Locate cutting
operation 100 meters from any sensitive electronic equipment. Be sure this cutting power
source is installed and grounded according to this manual. If interference still occurs, the
user must take extra measures such as moving the machine, using shielded cables, using line
filters, or shielding the work area.

11

WWW.FORNEYIND.COM

WARRANTY ................................................................................................................................................................ 4

SAFETY INFORMATION ............................................................................................................................................... 5

SYMBOL USAGE .................................................................................................................................................. 5

CALIFORNIA PROPOSITION 65 WARNINGS ......................................................................................................... 5

PRINCIPAL SAFETY STANDARDS............................................................................................................................5

EMF INFORMATION ............................................................................................................................................. 6

PLASMA ARC CUTTING HAZARDS ........................................................................................................................ 6

ADDITIONAL SYMBOLS FOR INSTALLATION, OPERATION, AND MAINTENANCE ................................................... 9

TABLE OF CONTENTS ................................................................................................................................................ 11

INSTALLATION .......................................................................................................................................................... 12

PLASMA BASICS................................................................................................................................................. 12

PLASMA SYSTEM SET-UP .................................................................................................................................... 13

TORCH ASSEMBLY (IF REQUIRED) .......................................................................................................................14

FUNCTION & CONTROL .................................................................................................................................... 15

WORK CLAMP ATTACHMENT ............................................................................................................................. 16

CONNECT INPUT POWER CORD ........................................................................................................................ 16

POWER ON THE SYSTEM ................................................................................................................................... 16

CUTTING OPERATION ........................................................................................................................................ 16

PARTS OF THE TORCH ........................................................................................................................................ 16

INPUT POWER ................................................................................................................................................... 17

WORK CLAMP, GROUND CABLE ........................................................................................................................ 17

AUTOMATIC PURGE SYSTEM .............................................................................................................................. 17

CHECKING AIR QUALITY .................................................................................................................................... 17

OPERATION .............................................................................................................................................................. 17

DESCRIPTION ..................................................................................................................................................... 17

POWER SOURCE RATING & SPECIFICATIONS ..................................................................................................... 18

PERFORMANCE DATA PLATE ............................................................................................................................... 18

DUTY CYCLING & OVERHEATING ....................................................................................................................... 18

TORCH RATINGS & SPECIFICATIONS .................................................................................................................. 18

CUTTING CAPACITY ........................................................................................................................................... 18

CUTTING ........................................................................................................................................................... 19

MAINTENANCE & SERVICING ................................................................................................................................... 20

GENERAL MAINTENANCE ................................................................................................................................. 20

CONSUMABLE MAINTENANCE .......................................................................................................................... 20

TROUBLESHOOTING ................................................................................................................................................. 23

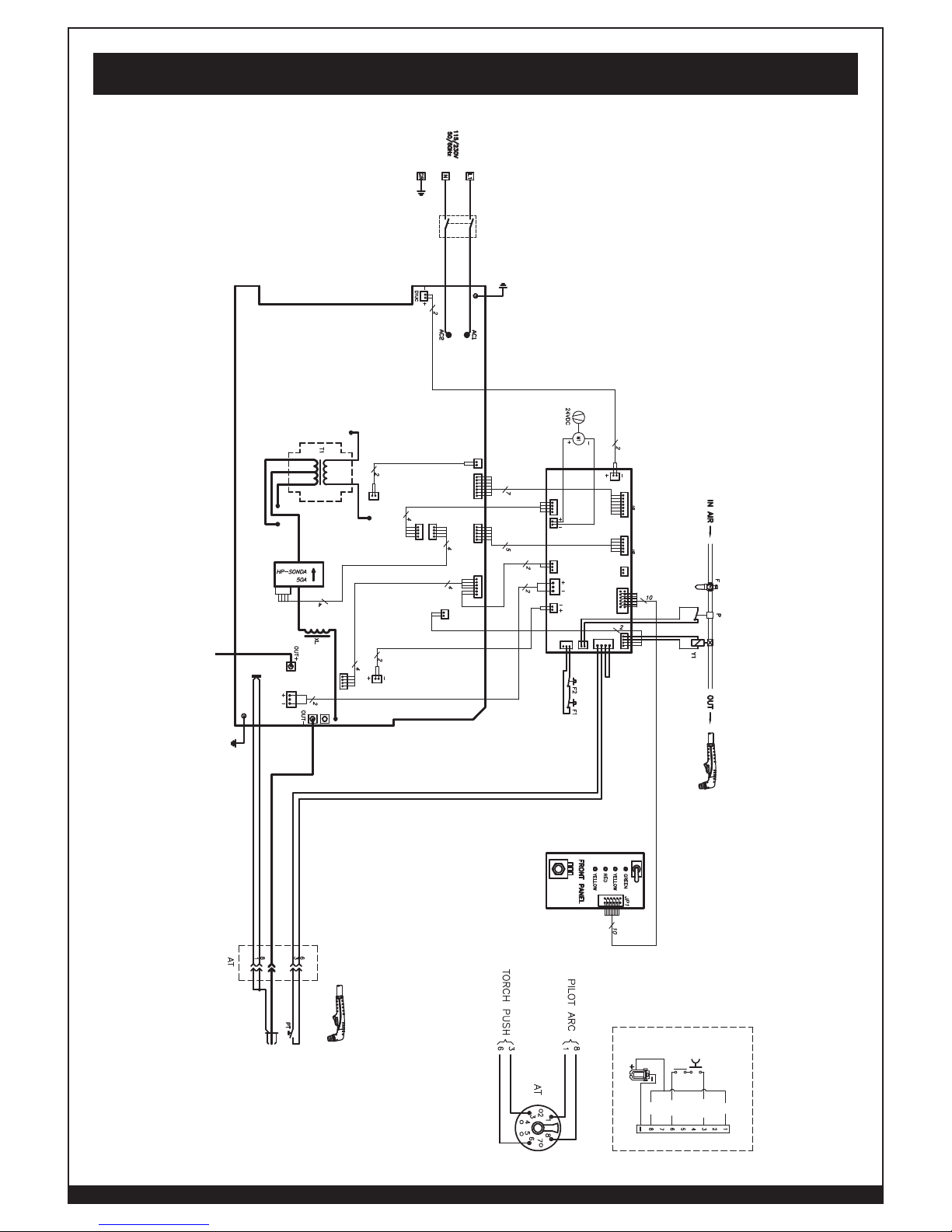

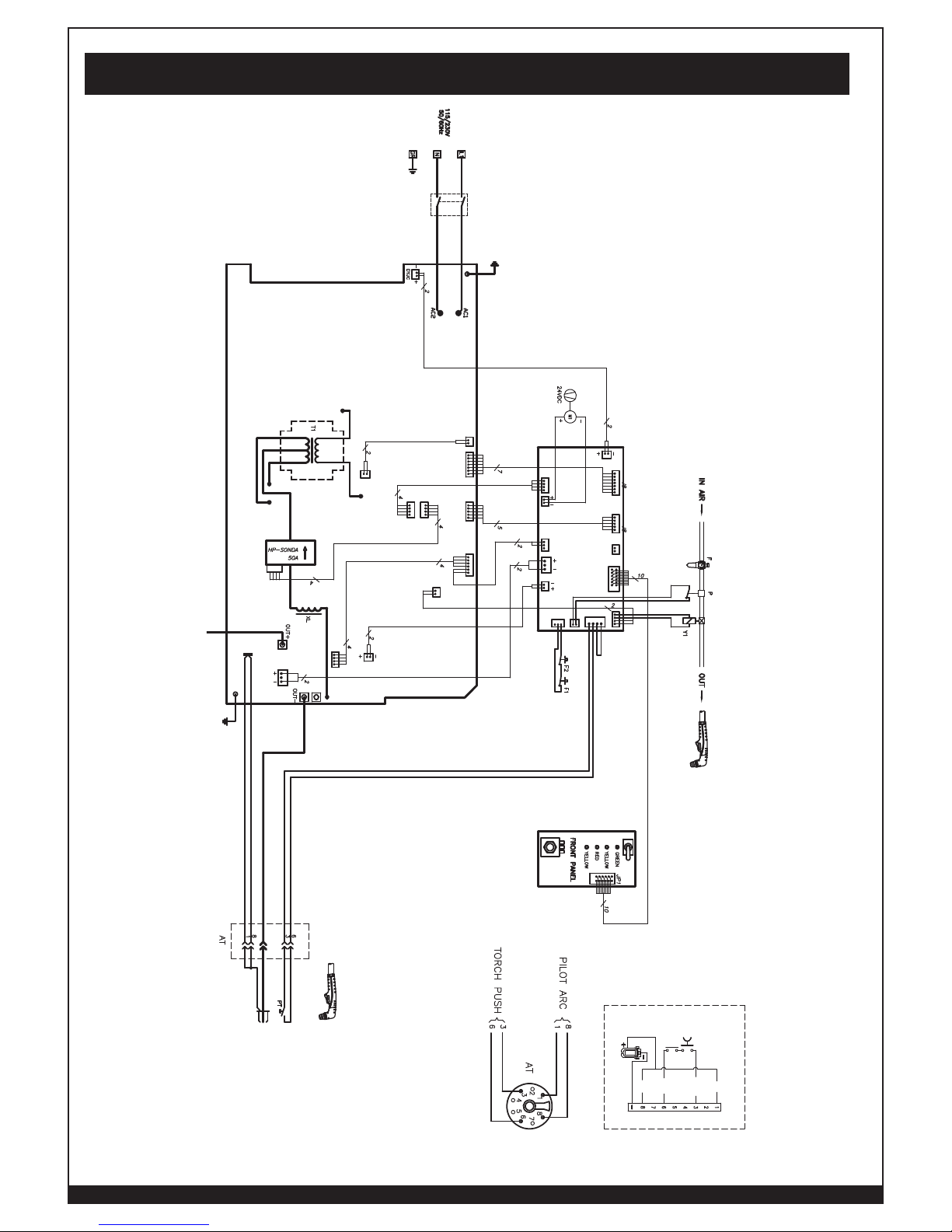

WIRING DIAGRAM ................................................................................................................................................... 26

PARTS ...................................................................................................................................................................... 27

UNIT PARTS LIST ................................................................................................................................................. 27

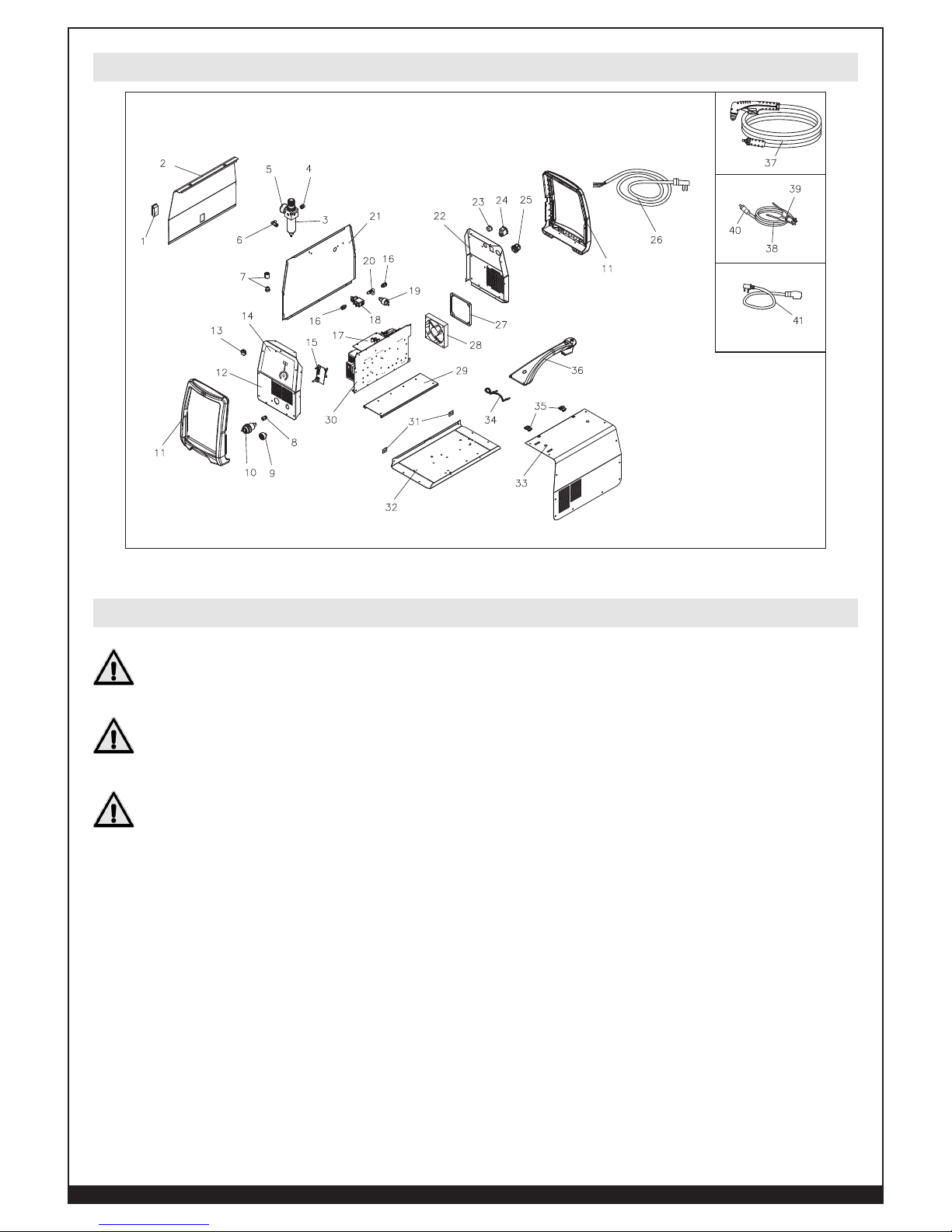

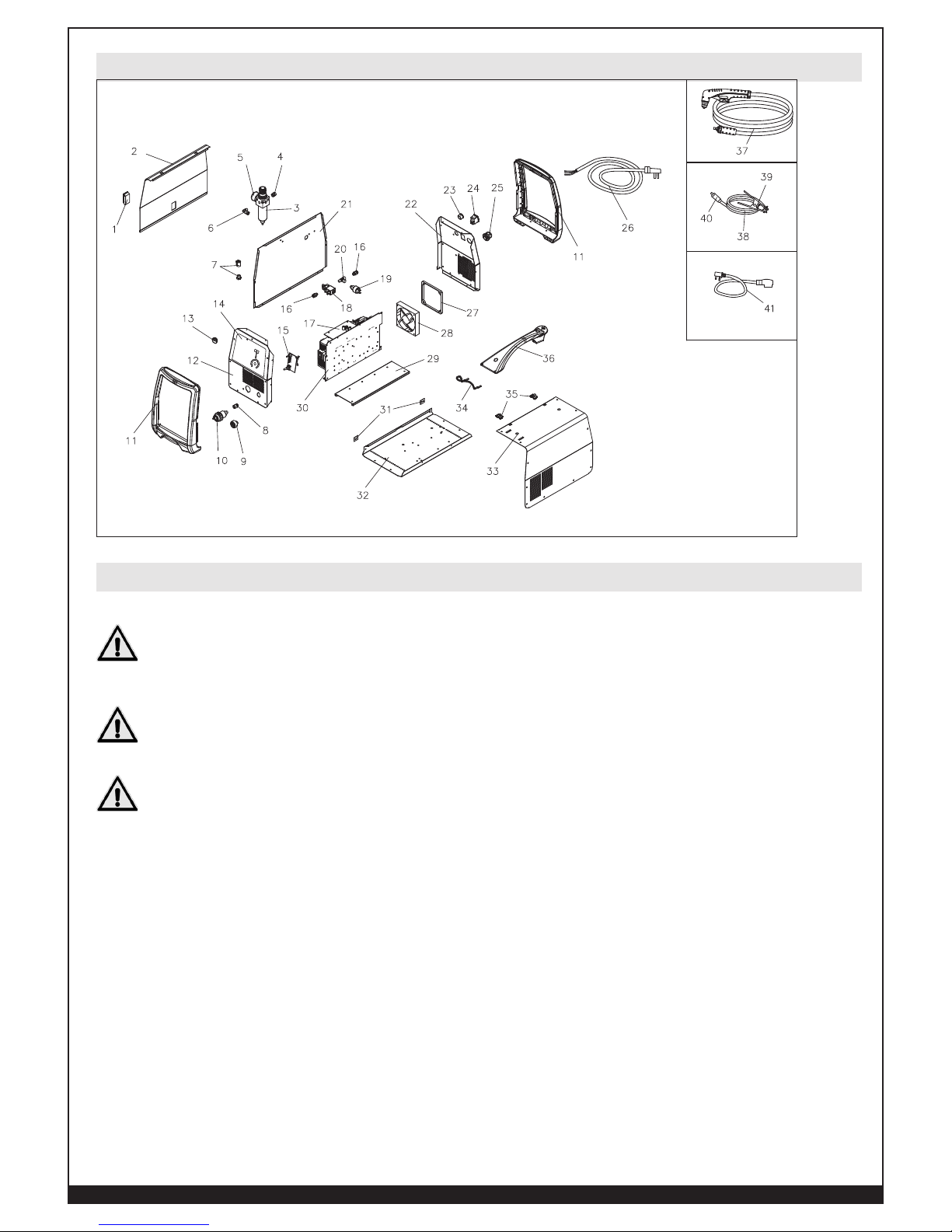

UNIT PARTS BREAKDOWN ................................................................................................................................. 28

TORCH CONSUMABLE PARTS SELECTION & REPLACEMENT ................................................................................ 28

TORCH PARTS LIST .............................................................................................................................................. 29

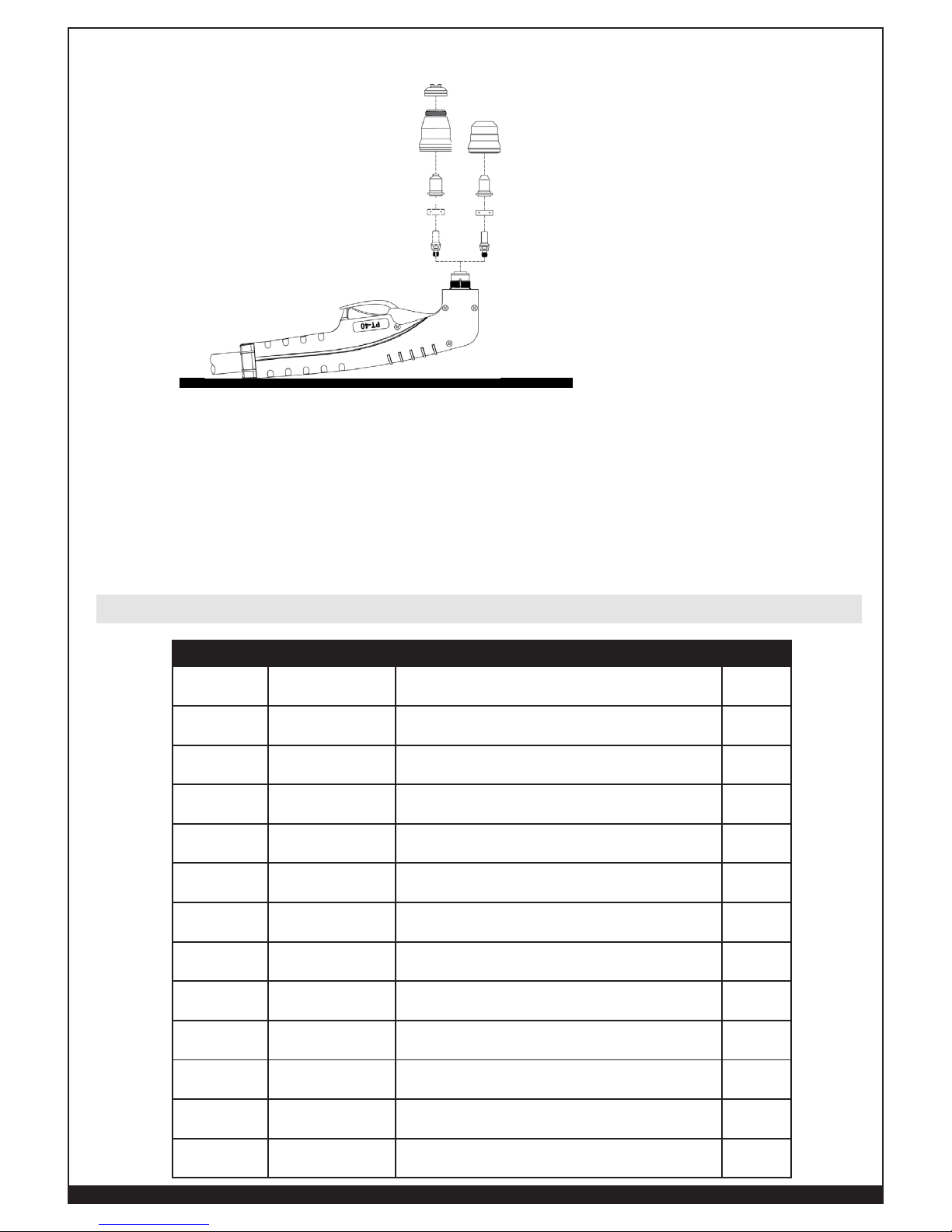

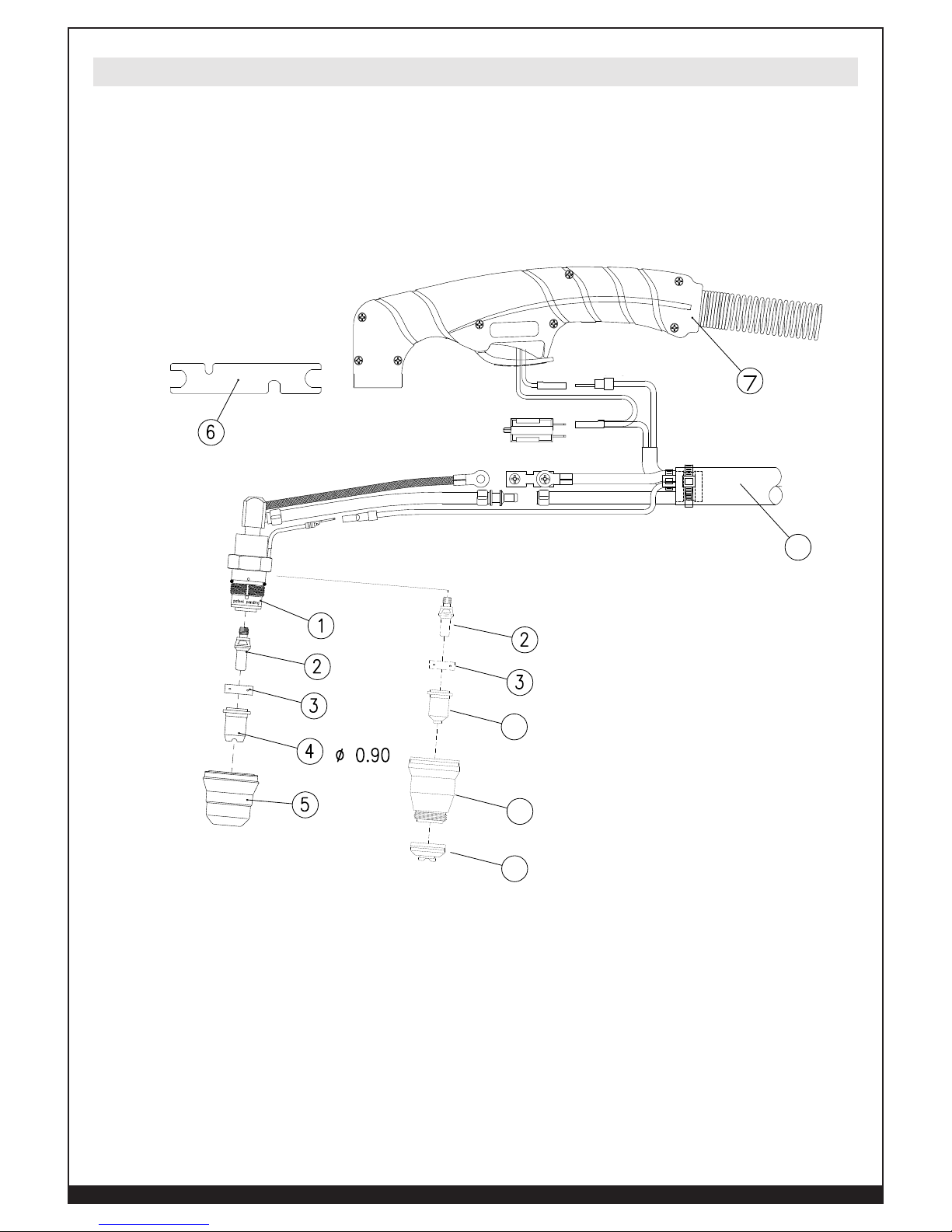

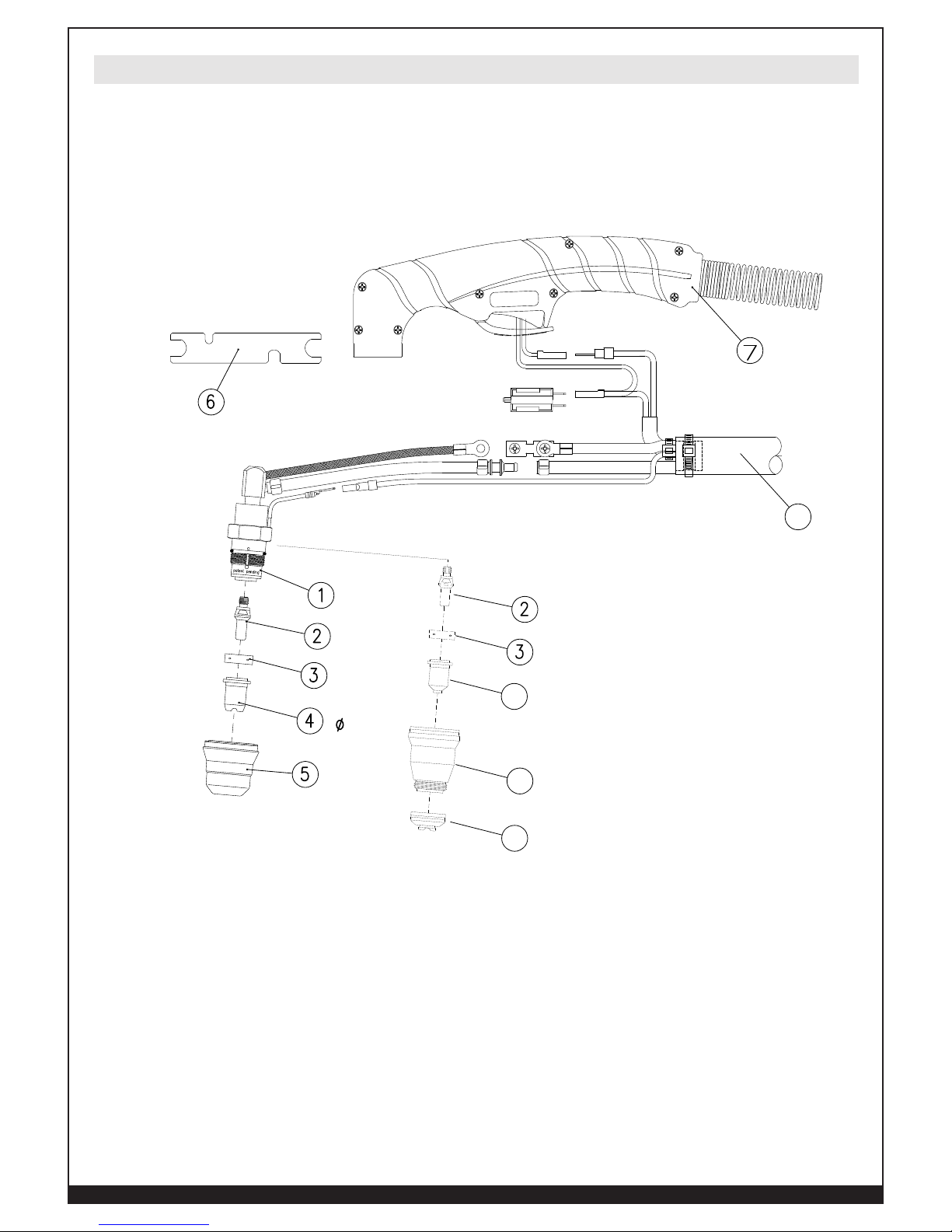

TORCH PARTS BREAKDOWN .............................................................................................................................. 30

USER NOTES ............................................................................................................................................................ 31

Table of Contents

12

WWW.FORNEYIND.COM

WHAT IS PLASMA?

One common description of plasma is to describe it as the fourth state of matter. We normally think of
the three states of matter as solid, liquid and gas. For water, the three states are ice, liquid and steam.
The difference between these states relates to their energy levels. When we add energy in the form
of heat to ice, the ice melts and forms water. When we add more energy, the water vaporizes into
hydrogen and oxygen, in the form of steam. By adding more energy to steam these gases become
ionized. This ionization process causes the gas to become electrically conductive. This electrically
conductive, ionized gas is called plasma.

HOW PLASMA CUTS THROUGH METAL?

The plasma cutting process, as used in the cutting of electrically conductive metals, utilizes this
electrically conductive gas to transfer energy from an electrical power source through a plasma cutting
torch to the material being cut. The basic plasma arc cutting system consists of a power supply, an arc
starting circuit and a torch. These system components provide the electrical energy, ionization space
capability and process control that is necessary to produce high quality, highly productive cuts on a
variety of different materials.

The power supply is a constant current DC power source. The open circuit voltage is typically in the
range of 240 to 400 VDC. The output current (amperage) of the power supply determines the speed
and cut thickness capability of the system. The main function of the power supply is to provide the
correct energy to maintain the plasma arc after ionization.

The arc starting circuit is a high frequency generator circuit that produces an AC voltage of 5,000 to
10,000 volts at approximately 2 megahertz. This voltage is used to create a high intensity arc inside
the torch to ionize the gas, thereby producing the plasma.

The Torch serves as the holder for the consumable nozzle and electrode, and provides cooling (air) to
these parts. The nozzle and electrode constrict and maintain the plasma jet.

PLASMA CUTTER OPERATION

The power source and arc starter circuit are connected to the torch via interconnecting leads and
cables. These leads and cables supply the proper gas flow, electrical current flow and high frequency to
the torch to start and maintain the process.

1. A start input signal is sent to the power supply. This simultaneously activates the open circuit
voltage and the gas flow to the torch. Open circuit voltage can be measured from the
electrode (-) to the nozzle (+). Notice that the nozzle is connected to positive in the power
supply through a resistor and a relay (pilot arc relay), while the metal to be cut (work piece)
is connected directly to positive. Gas flows through the nozzle and exits out the orifice. There
is no arc at this time as there is no current path for the DC voltage.

2. After the gas flow stabilizes, the high frequency circuit is activated. The high frequency
breaks down between the electrode and nozzle inside the torch in such a way that the
gas must pass through this arc before exiting the nozzle. Energy transferred from the high
frequency arc to the gas causes the gas to become ionized, therefore electrically conductive.
This electrically conductive gas creates a current path between the electrode and the nozzle,
and a resulting plasma arc is formed. The flow of the gas forces this arc through the nozzle
orifice, creating a pilot arc.

3. Assuming that the nozzle is within close proximity to the work piece, the pilot arc will attach
to the work piece, as the current path to positive (at the power supply) is not restricted by
a resistance as the positive nozzle connection is. Current flow to the work piece is sensed

Installation

Plasma Basics

13

WWW.FORNEYIND.COM

electronically at the power supply. As this current flow is sensed, the high frequency is
disabled and the pilot arc relay is opened. Gas ionization is maintained with energy from
the main DC arc.

4. The temperature of the plasma arc melts the metal, pierces through the work piece and the
high velocity gas flow removes the molten material from the bottom of the cut kerf. At this
time, torch motion is initiated and the cutting process begins.

5. Once you have completed your cut, post-flow (air) runs to cool the torch & consumables so
your system is ready for your next cut.

ADVANTAGES OF PLASMA

1. Better cut quality – less dross, smaller heat effected zone, and better cut angle

2. Greater productivity – cutting and piercing times that are up to 8.5 times faster than oxy-fuel

3. Lower cost per part – While plasma operating costs tend to be higher than oxy-fuel,
operators make up for the extra cost by increasing the linear feet that can be cut in an hour,
thus reducing the cost per foot to cut especially over the length of the project.

4. Higher profitability – Lower costs per part = more profits.

5. Easier to use – drag cutting, no gases to regulate, no flames to set and simple adjustments.

6. More flexible – cuts any electrically conductive material while oxy-fuel can cut only mild
steel. Excellent for the following cutting types: Beveling, Gouging, Piercing, Template & Circle
Guide Cutting, Freehand Cutting, Stack Cutting, Marking Cuts, Drop Cutting.

7. Improved safety – no compressed gases, no flammable gases.

UNPACK YOUR FORNEY 700P PLASMA SYSTEM

• Verify that all items purchased have been received in good condition.

• Inspect your power supply for any damage that may have occurred during shipping.

COMPONENTS

• Verify the items in the box against the illustrations including this operating manual.

• For shipping purposes the black handle and torch wrap on top of the plasma system is
shipped unassembled.

• To assemble the handle, place the black handle on in the middle/top of the plasma system
matching the holes up with those on the system. Using the black bolts (2-each) provided in
the plastic parts bag, insert the bolts & washers into the handle tightening handle in place.

• NOTE: A spare electrode and nozzle (1- each) are included in the parts bag for

replacement of the parts in you torch after using the torch. Keep in a safe place for future
use.

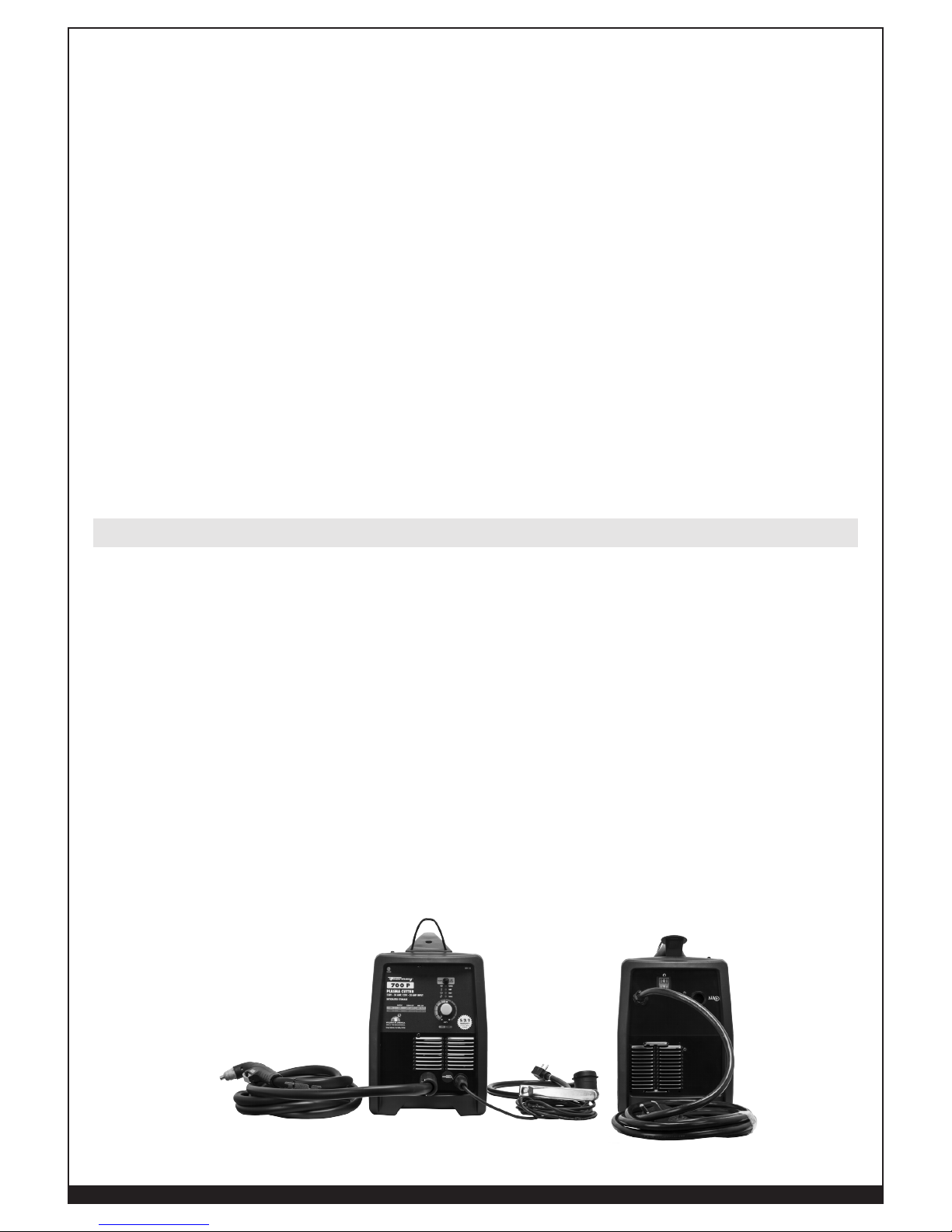

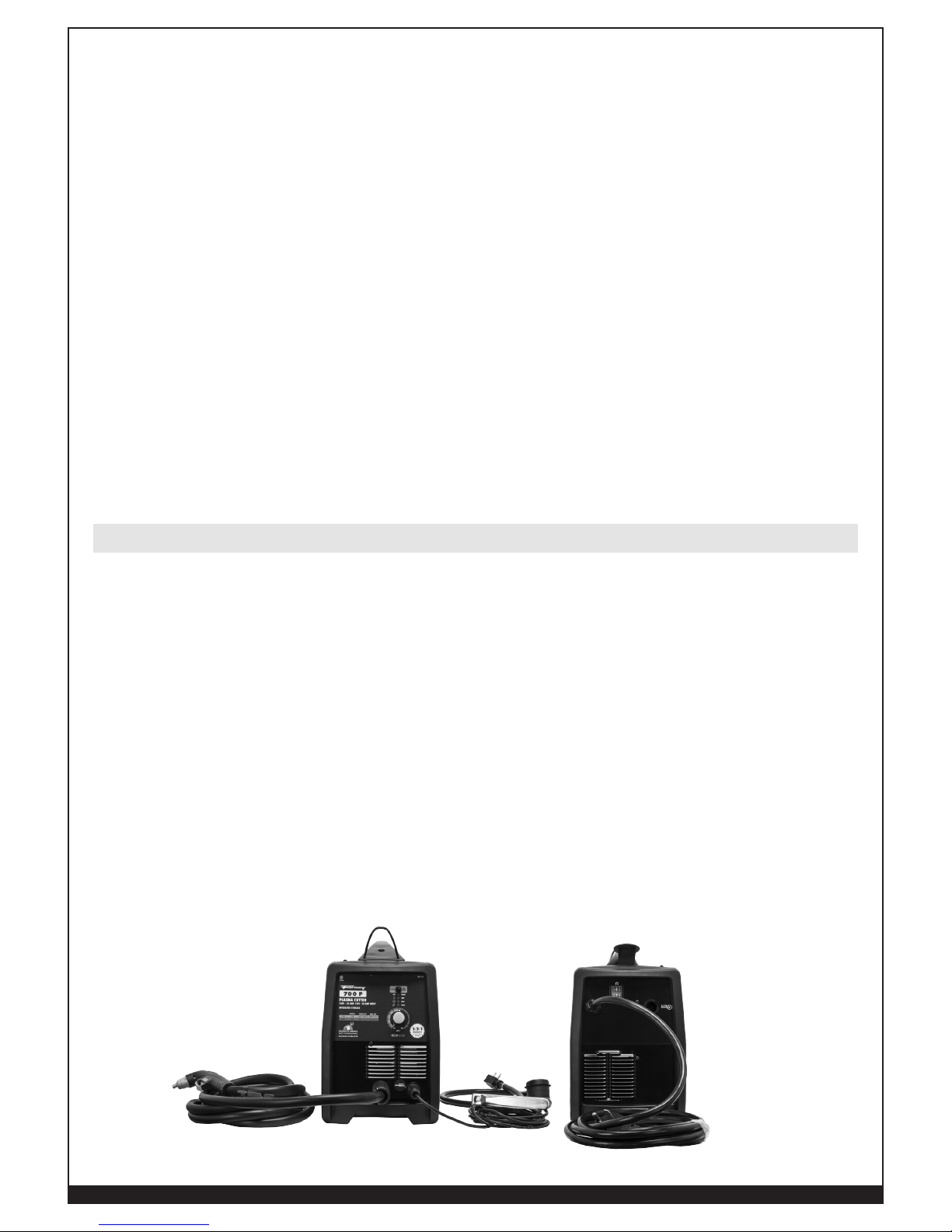

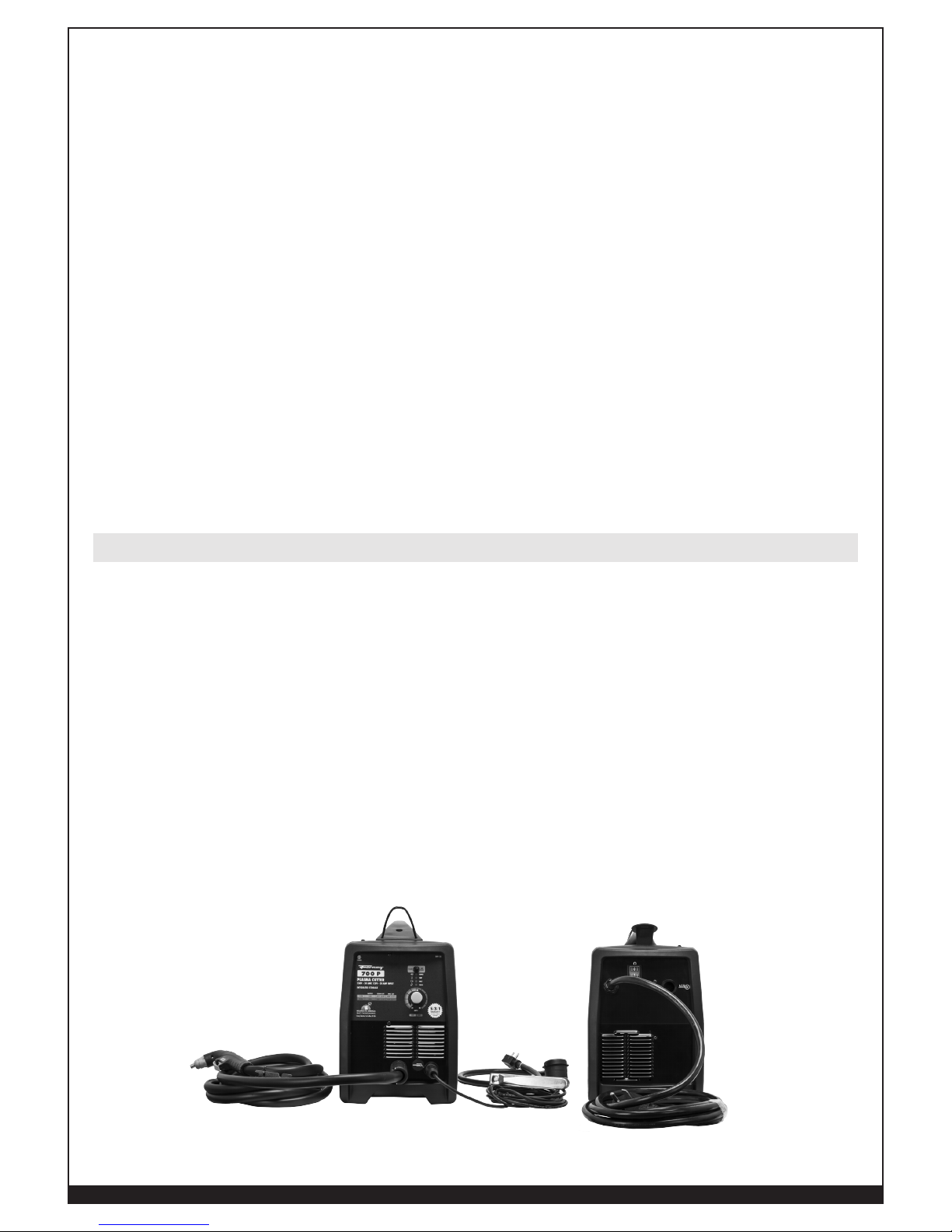

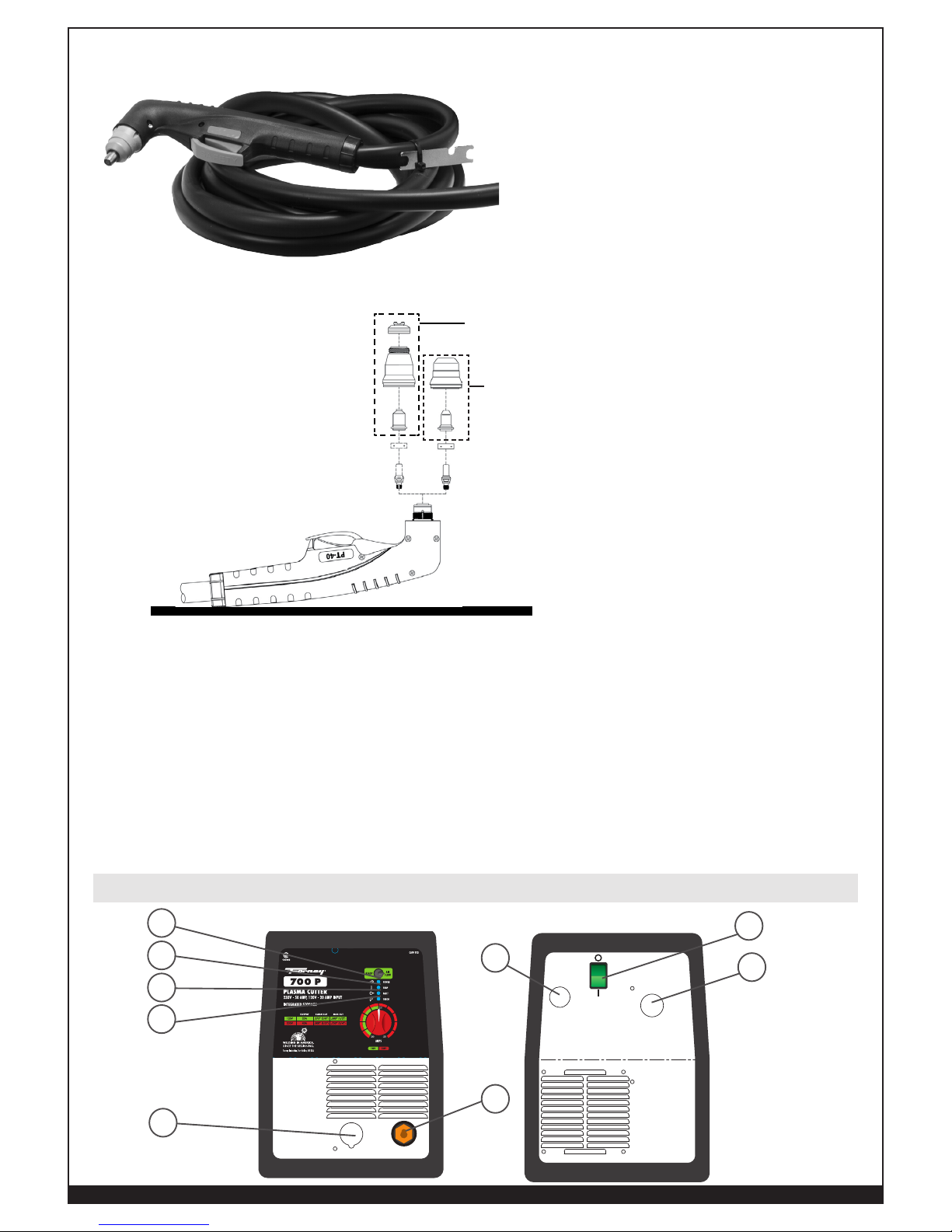

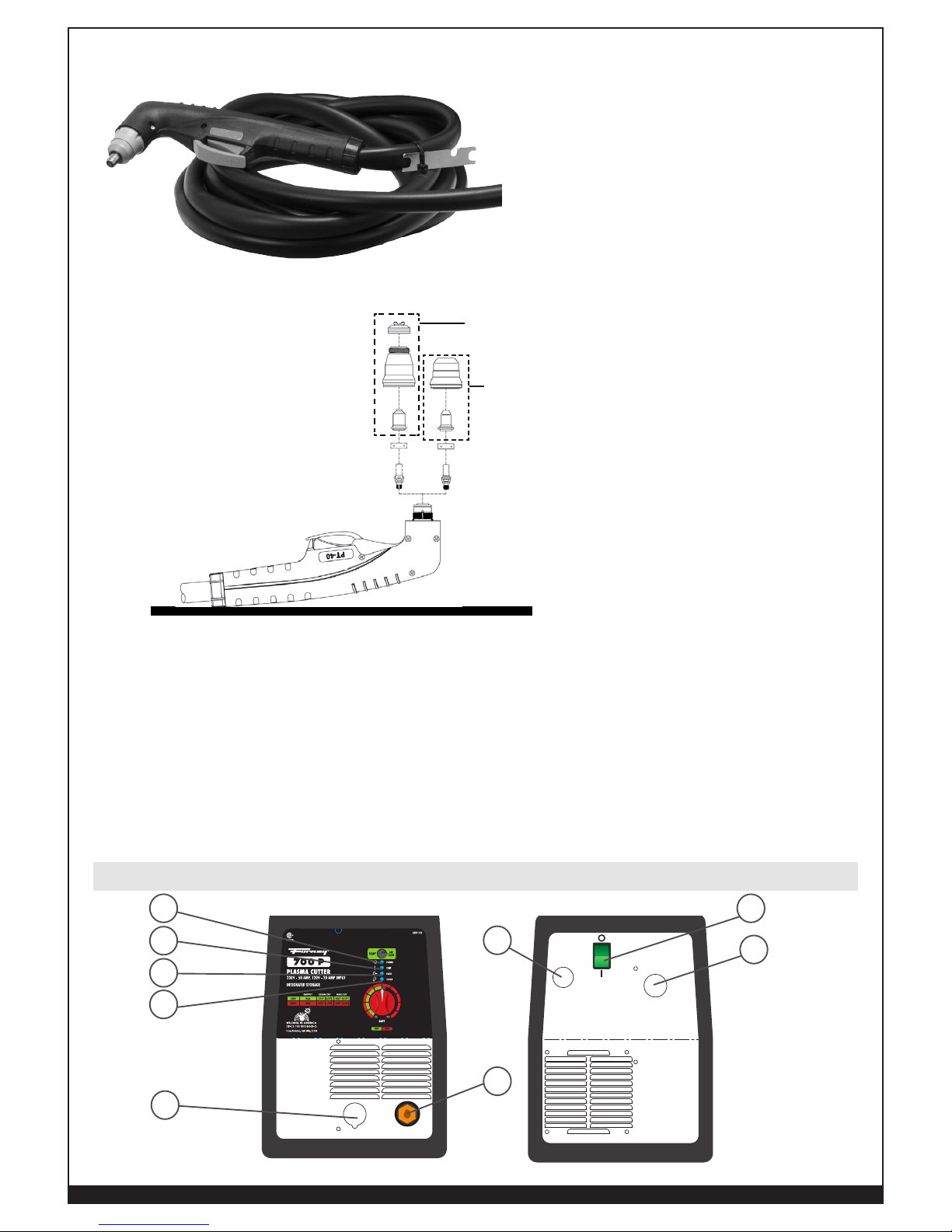

FRONT VIEW OF 700P PLASMA SYSTEM REAR VIEW OF 700P PLASMA SYSTEM

Plasma System Set-Up

14

WWW.FORNEYIND.COM

POWER SOURCE HANDLING & POSITIONING

• Position your Forney 700P Plasma System near either a 230V or 120V power receptacle. If
using 120V input power, be sure to use the power adapter provided in the box.

• Choose a location with good air flow and ensure no dust, smoke or gas is present.

• Place the unit on a flat and stable surface.

• Make sure obstacles do not prevent the cooling air flow out the front and rear openings of
the machine.

• Arrange an open space of at least 15 feet (5m) around the machine.

• If the machine has to be moved, always disconnect the plug from the outlet and gather the
cables so as not to damage them.

REQUIREMENTS FOR GROUNDING

• To ensure personal safety, proper operation, and to reduce electromagnetic interference
(EMI), the Forney 700P must be properly grounded.

• The power supply must be grounded through the power cord according to national and local
electrical standards.

• Single-phase service must be of the 3-wire type with a green or green/yellow wire for the
protective earth ground. Do not use 2-wire service.

AIR/GAS SUPPLY

• Your Forney 700P Plasma System does not include a built-in piston air compressor; therefore,
a source of clean, dry air or nitrogen must be supplied to your plasma cutting unit.

• The supply pressure must be between 60 and 80 PSI. NOTE: The unit will not operate if the
input air pressure is below 50 PSI. The flow rate is approximately 3.5 cu.ft./min.

• Failure to observe these parameters could result in excessive operating temperatures and/or
damage to torch.

MANUAL PURGE

• Oil and moisture in the air may damage the machine.

• The unit is equipped with an air filter, which captures the water and oil vapor in the
atmosphere.

• Water contained in the filter glass can be drained by pushing upward on the drain
connector.

USE ONLY TORCHES SPECIFIED IN THIS INSTRUCTIONS MANUAL.

CAUTION! Disconnect power source before assembly / disassembly of the torch.

BEFORE STARTING THE CUTTING OPERATIONS VERIFY THAT THE PARTS ARE
PROPERLY ASSEMBLED BY INSPECTING THE HEAD OF THE TORCH AS SHOWN
BELOW.

INSTANT-ON TORCHES, PLASMA ARC CAN CAUSE INJURY AND BURNS.

CAUTION! The plasma arc comes on immediately when the torch trigger is activated. Make

sure the power is off and the machine disconnected before changing consumables.

Torch Assembly (if required)

15

WWW.FORNEYIND.COM

PROPERLY ASSEMBLED PLASMA TORCH

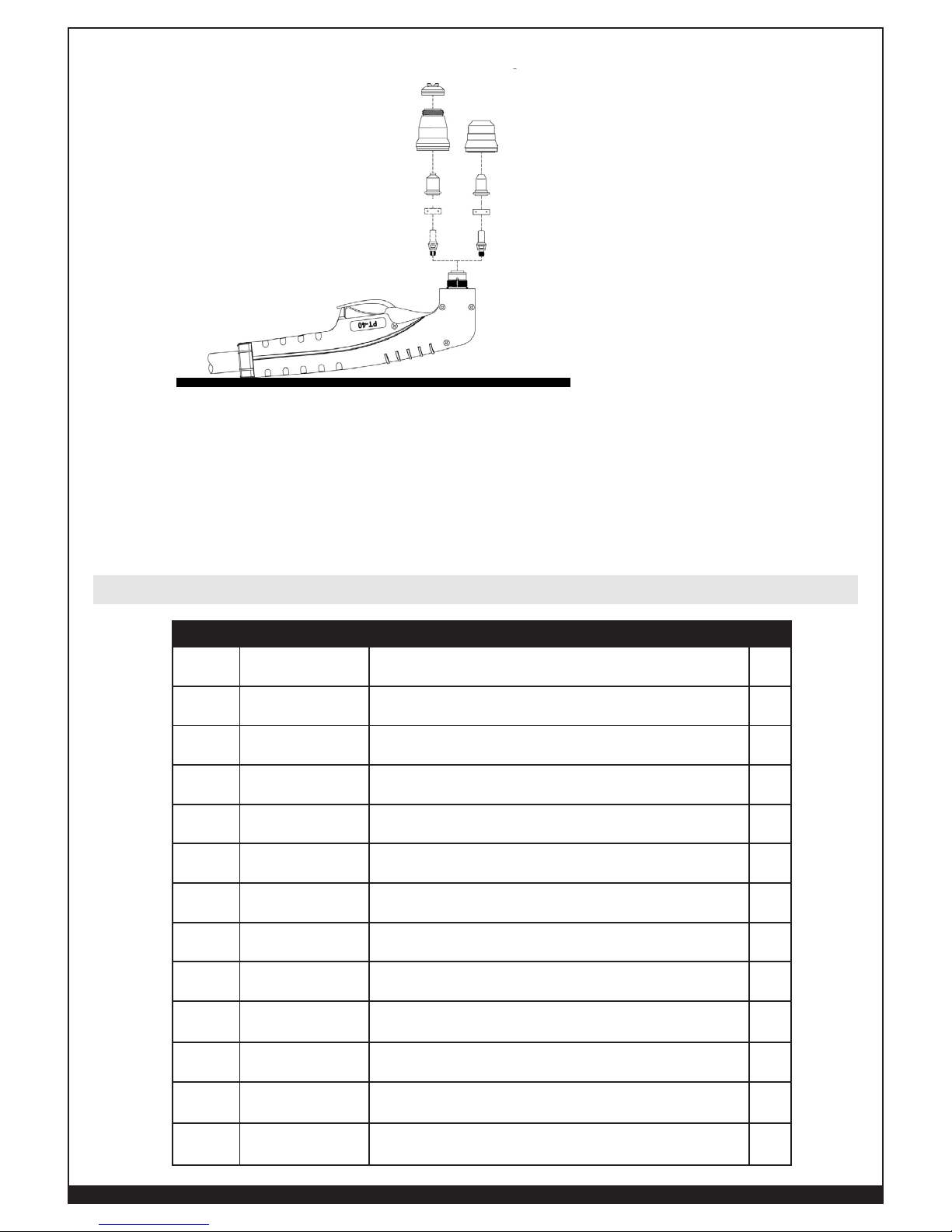

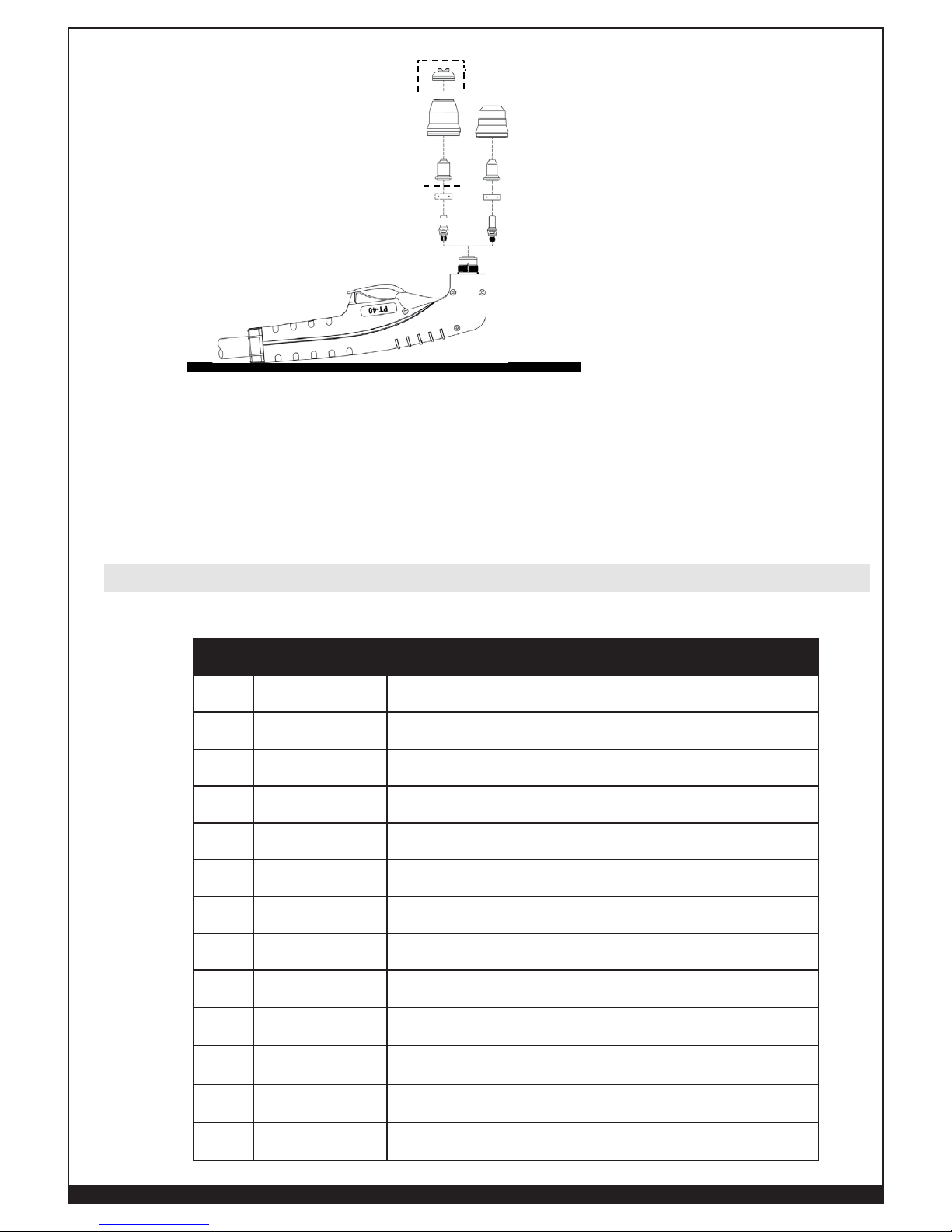

PROPER ASSEMBLY SEQUENCE OF PLASMA CONSUMABLES

In the event that your plasma torch consumable parts are not already assembled, use the
following procedure:

1. Position the torch with the shield cup facing upward to prevent these parts from falling out.

2. Install the electrode, air diffuser ring, and nozzle.

3. Hand-tighten the shield cup until it is seated on the torch head. If resistance is felt when

installing the cup, check the threads before proceeding.

4. Included in the parts bag with your machine are 1-each of an electrode and nozzle for future
use in replacing worn parts. See Torch Maintenance for replacement procedure.

Function & Control

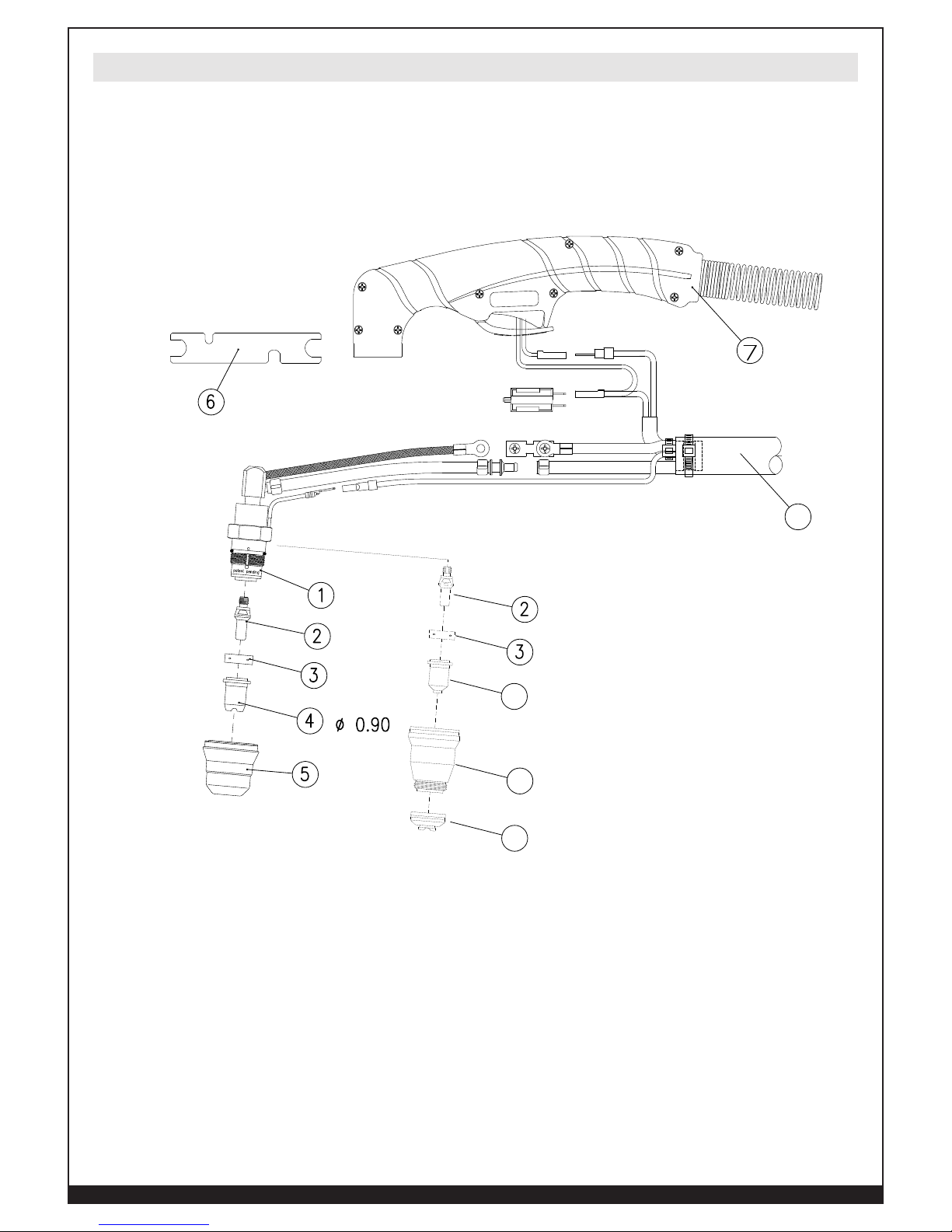

SHIELD CAP

Contact

RETAINING CAP

CUTTING TIP

GAS DIFFUSER

ELECTRODE

MAXIMUM
PERFORMANCE

MAXIMUM
VERSATILITY

Two sets of consumables are provided.

1. MAXIMUM PERFORMANCE

- Maximizes cut speed and thickness

2. MAXIMUM VERSATILITY

- Should be used on thinner material,
in tight spaces, or where maximum
input power is not available.

- Use smaller diameter tip when cutting
with 120V input.

1

3

2

4
5

6

10

7

9

16

WWW.FORNEYIND.COM

1. ON/OFF Switch – In the ON position the machine is ready for normal operation. All system
control circuits are activated. OFF position deactivates control circuits.

2. Green LED– It blinks for a few seconds to show that capacitors are being charged and that
the unit is getting ready for operation. It turns ON when input voltage is applied within
normal range (95 - 270V).

3. Yellow LED– Turns ON when the thermal or over-current protection is activated.

4. Red LED–Turns ON when the under pressure protection is working (pressure is under 50 PSI).
It blinks when there is a short circuit inside the torch or when torch parts are not properly
installed.

5. Yellow LED - Turns ON when torch is triggered. It blinks quickly during the safety pre-flow
prior to pilot arc ignition. It blinks slowly if cutting arc is not initiated after 5 seconds.

6. Work cable and clamp

7. Input power cable

8. Air Flow Selector

9. Compressed air connection leads to internal air regulator

10. Torch connection

Work Clamp Attachment

Connect the ground cable clamp to the work-piece to be cut or to the metallic workbench. Take
following precautions:

• Verify that there is a good electrical contact particularly if insulated or oxidized coated sheets
are cut.

• Make ground connections as close as possible to the cutting area to reduce exposure electric
and magnetic fields (EMF).

• The use of the metallic structures which are not part of the work-piece, such as the return
cable of the cutting current, may endanger the safety system and give poor cutting results.

• Do not make a ground connection on the piece which has to be removed.

• The work clamp must be attached to the work-piece while cutting.

Connect Input Power Cord

Plug in the Forney 700P power cord to a proper 230V or 120V (with adapter) receptacle.

Power On the System

Set the ON/OFF switch on the rear of the machine to the On position.

Cutting Operation

BEFORE OPERATING THE SYSTEM

CAUTION! Disconnect power source before disassembly of the torch. Check and follow instructions

including safety precautions presented in this operating manual.

Parts of the Torch

Check the torch for proper parts assembly order and installation (refer to Section called Torch
Consumable Parts Selection). NOTE: The power supply will not operate unless the torch shield cup is
fully seated against the PIP (Parts in Place) pins in the torch head.

17

WWW.FORNEYIND.COM

Input Power

• Check the power source for proper input voltage.

• Make sure the power source meets circuit protection and wiring requirements.

• Plug unit in and close main disconnect switch to supply primary power to the system.

Work Clamp, Ground Cable

Check for a solid ground cable connection to the work piece.

Automatic Purge System

• Once you have connected your compressed air supply, power on the machine. The cooling
fan will start and an 8 second automatic gas purge is activated (pre-flow) to remove any
condensation that may have accumulated in the torch and cable while the system was shut
down.

• When the gas purge is complete, the pilot arc can be initiated by pressing the torch trigger
and cutting can begin. When you have finsihed cutting, there will be an automatic post-flow
of compressed air for 20 seconds to cool the torch.

Checking Air Quality

• To check air quality, deactivate the torch (post-flow) and place welding filter lens in front of
the torch. Any oil or moisture in the air will be visible on the lens.

• DO NOT initiate pilot arc while checking air quality.

The Forney 700P plasma system is a highly portable, generator-friendly plasma cutting system
appropriate for a wide-range of cutting applications.

The Forney 700P plasma system includes: two complete sets of consumables needed for either
maximum performance or maximum versatility (Shield Cup, Air Diffuser Ring, Electrode and Nozzle),
torch assembly, torch lead, ground cable with ground clamp, and plasma inverter power source.

Additional consumables and accessories can be ordered from any Forney Authorized Dealer. See
Maintenance and Parts section of this manual for additional information.

Weight: 35 Lbs. (15.88Kg)

Refer to the rating plate on the back of the machine for ratings and specifications.

Generator Requirements:

Engine Drive
Output Current
Performance

3,000 - 11,500 W
20 - 50 A
Full Arc Stretch

Operation

Description

Power Source Rating & Specifications

18

WWW.FORNEYIND.COM

On the bottom of the Plasma System there is a plate that includes all of the operating specifications of
your Forney 700P Plasma System. Including the serial number of the product.

The duty cycle is the amount of time, in minutes, that a plasma arc can remain on within a 10-minute
period when operated at an ambient temperature of 104 degrees F (40 degrees C).

If the power supply overheats because its duty cycle is exceeded, the yellow temperature LED will
illuminate, the arc will shut off and the cooling fan will continue to run. To resume cutting, wait for the
yellow temperature LED to extinguish. NOTE: Exceeding duty cycle can damage the system and void
warranty.

Model: Plasma Torch

• Air-cooled torch for plasma arc cutting (PAC)

• Parts-In-Place (PIP) safety features require all parts to be in place prior to operation,

• Safety trigger guard

• 35% Duty Cycle

• Cutting Capacity, see below

TORCH CONSUMABLE PARTS SELECTION

To change the torch consumable parts, use the following procedure:

• 0.80mm nozzle to cut pieces less than 1/4” thick (output current 10-30 A) *use Set
1-Maximum Versatility Kit

• 0.90mm nozzle to cut pieces greater than 1/4” thick (output current 30-40 A) *use Set
1-Maximum Versatility Kit

• For contact cutting of pieces thicker than 1/4” with an output current of 30-40 A, use

0.90mm nozzle, shield cup and spacer from Set 2-Maximum Performance Kit

In the event that pilot arc is not transferred between the plasma torch (electrode) and the work piece
within three seconds of pilot arc start, the cycle automatically stops (pilot arc stops) and the post flow air
continues to run cooling the torch.

Steel

Stainless

Steel

Aluminum Galvanized Brass Copper

3/4”

1/2” 1/2” 1/2” 1/2” 1/2” 3/8”

RECOMMENDED CAPACITY SEVERANCE CAPACITY

• Optimal system performance

• Ideal operating range for excellent cut quality

• Rated with new consumables.

• Top end of system capabilities

• Intended for occasional severance
requirements; where a lower degree of
cut quality is acceptable

• Slower cut speeds

DISCONNECT PRIMARY POWER AT THE SOURCE AND WAIT FOR THE TORCH
TO COOL BEFORE DISASSEMBLING THE TORCH OR TORCH LEADS.

Performance Data Plate

Duty Cycling & Overheating

Torch Ratings & Specifications

Cutting Capacity

19

WWW.FORNEYIND.COM

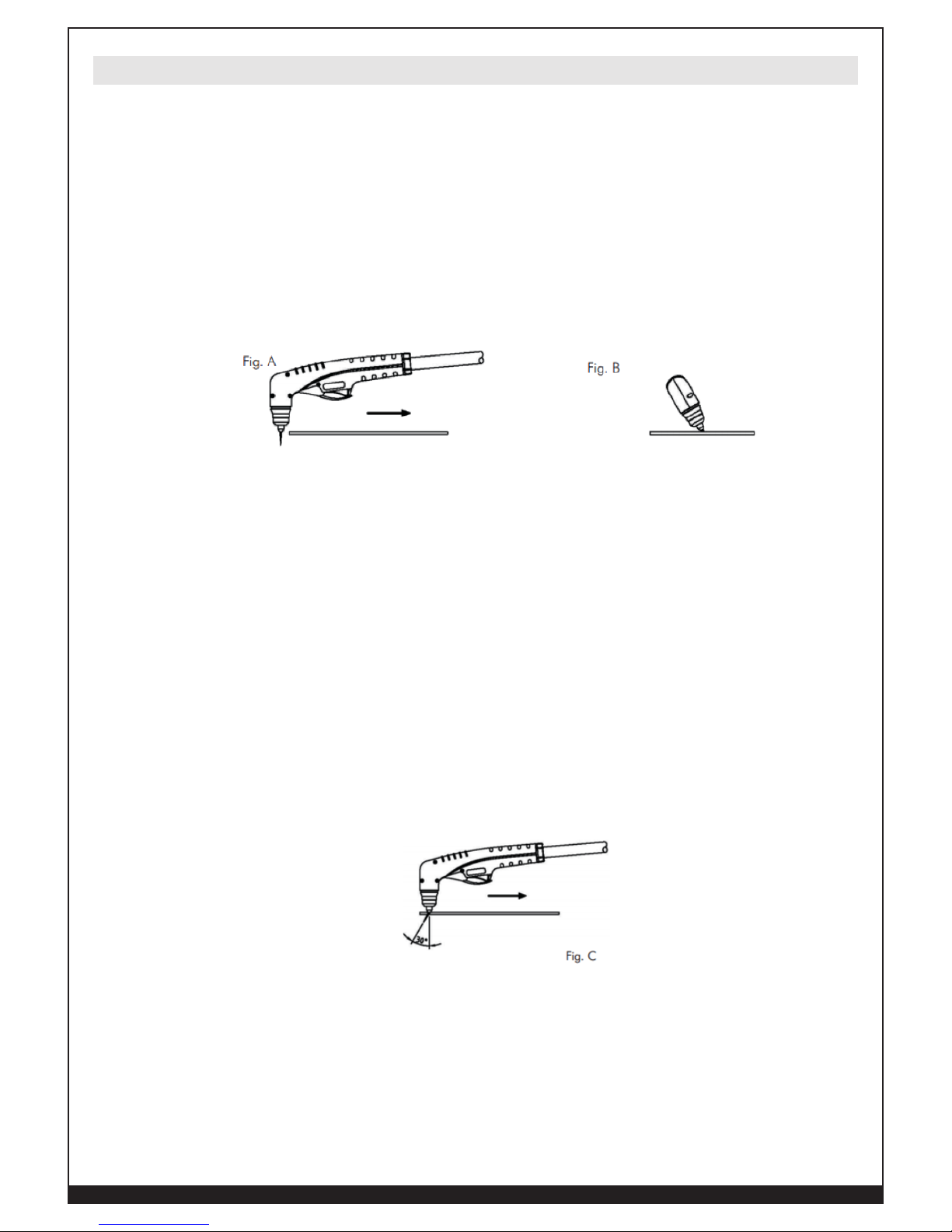

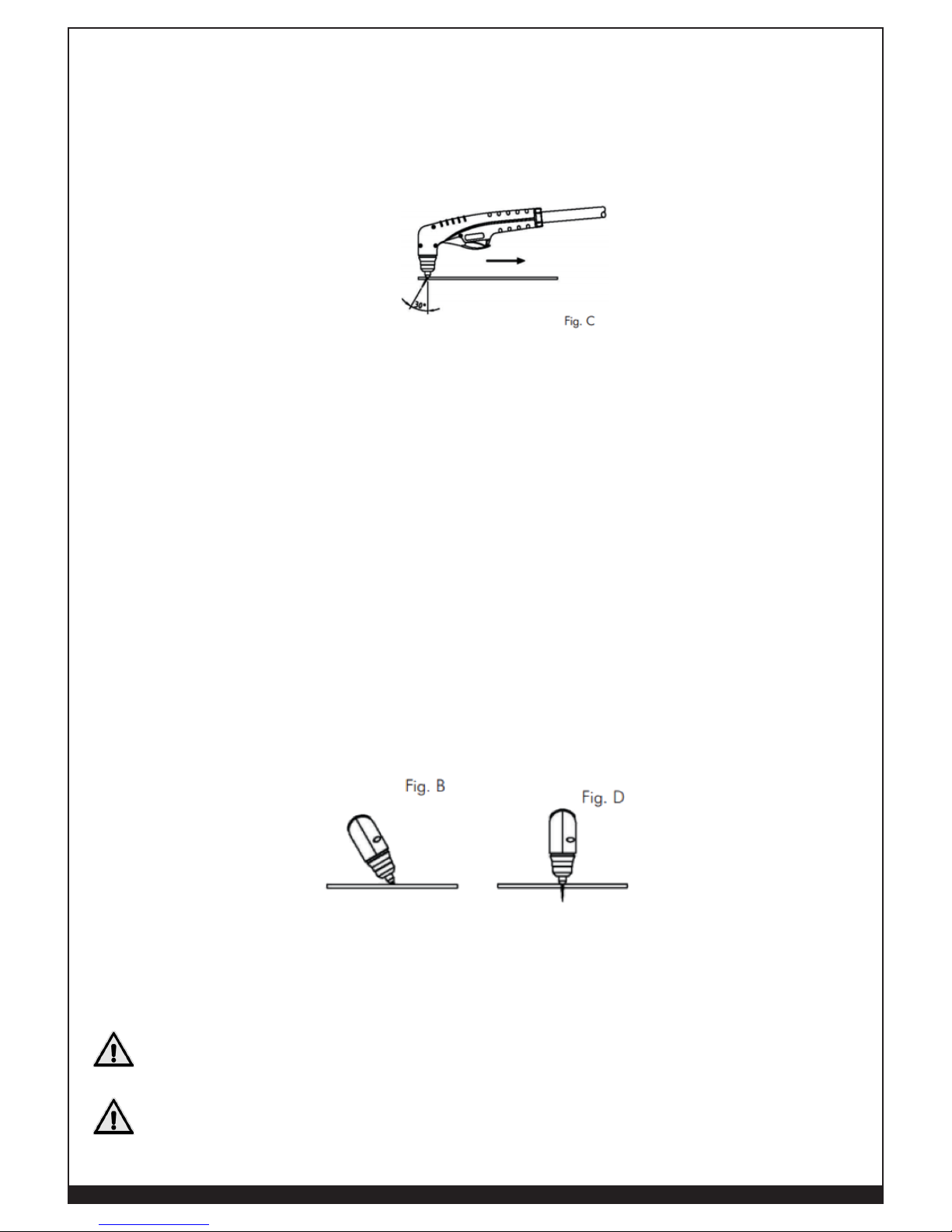

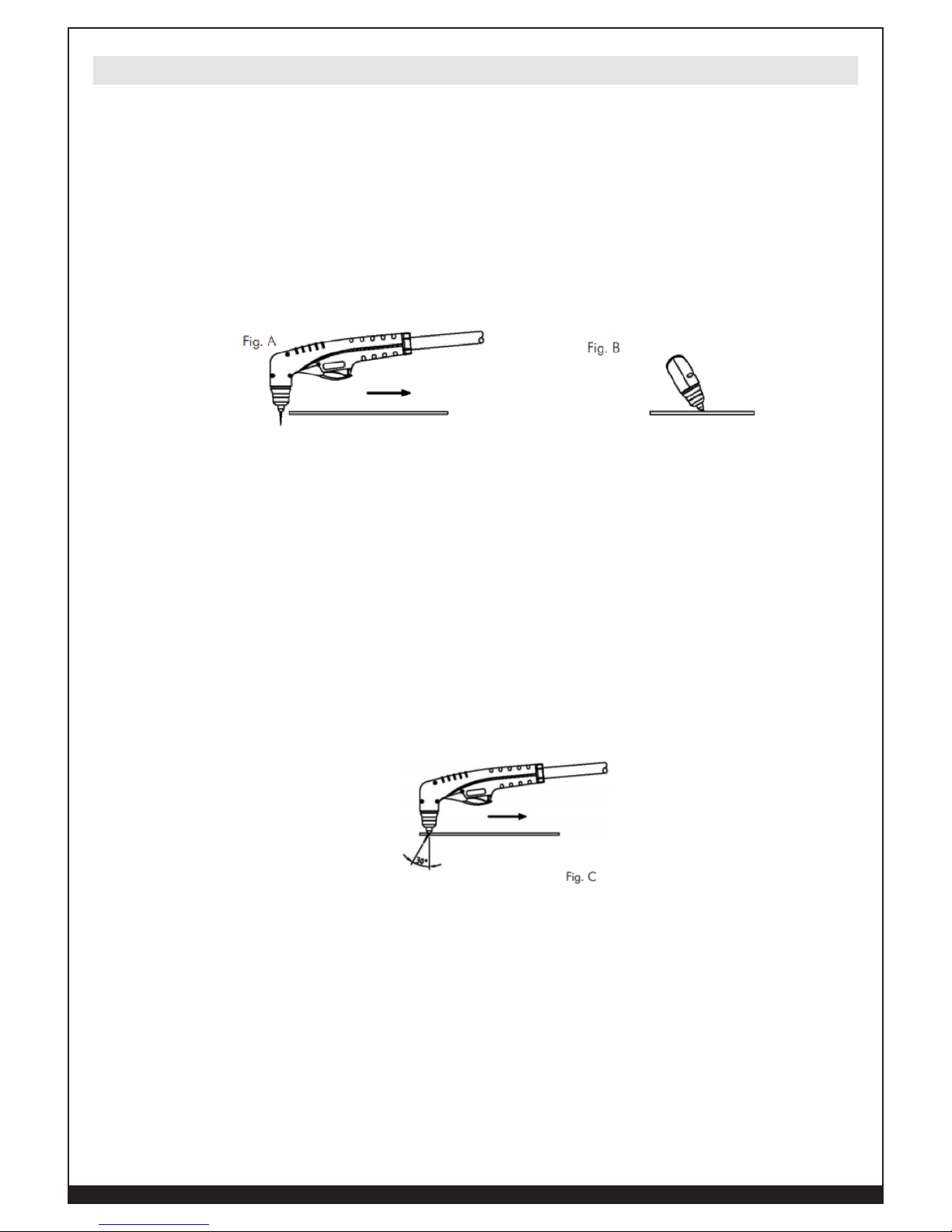

CUTTING WITH A HAND TORCH

• The torch can be comfortably held in one hand or steadied with two hands. Choose the
technique that feels most comfortable and allows good control and movement. Position the
index finger or thumb to press the control switch on the torch handle.

• With the torch in starting position, press the trigger. After an initial gas purge (pre-flow), the
pilot arc will come on and remain on for 5 seconds until the cutting arc starts.

• For edge starts, hold the torch perpendicular to the work piece with the front of the tip on the
edge of the work piece at the point where the cut is to start (Fig. A). For piercing, angle the
torch slightly to direct the sparks away from the torch until the pierce is complete (Fig. B).

• For drag cuts keep the torch in contact with the work piece.

• For straight-line cuts, use a straight-edge as guide for your torch.

• For circle cuts, use a template or circle cutting attachment guide to get the radius you desire.

• Once started, the cutting arc remains on as long as the trigger is presed, unless the torch is
withdrawn from the work or torch motion is too slow. Keep moving while cutting. Cut at a
steady speed without pausing. Maintain the cutting speed so that the arc lag is about 30°
behind the travel direction (Fig. C).

• Adjust the torch speed so sparks go thru the metal and out the bottom of the cut.

• Pause at the edge (end of your cut) until the arc has cut completely through the work piece.
If sparks are being blown upward and back at the torch head, your torch travel speed is too
fast, decrease your travel speed.

• To shut off the torch simply release the control switch. When the switch is released a post­flow will occur. If the torch trigger is pressed during the post-flow, the pilot arc will restart.

• Refer to the Troubleshooting section of this operating manual should the torch or system not
operate as expected.

NOTE: If the cutting arc is interrupted, and the torch trigger is still pressed, the pilot arc comes
back on automatically after 3 seconds.
NOTE: If sparks are being blown upward and back at the torch head, your torch travel speed is
too fast, decrease your travel speed.

NOTE: To cut grates, set cutting current between 20 - 35 A.

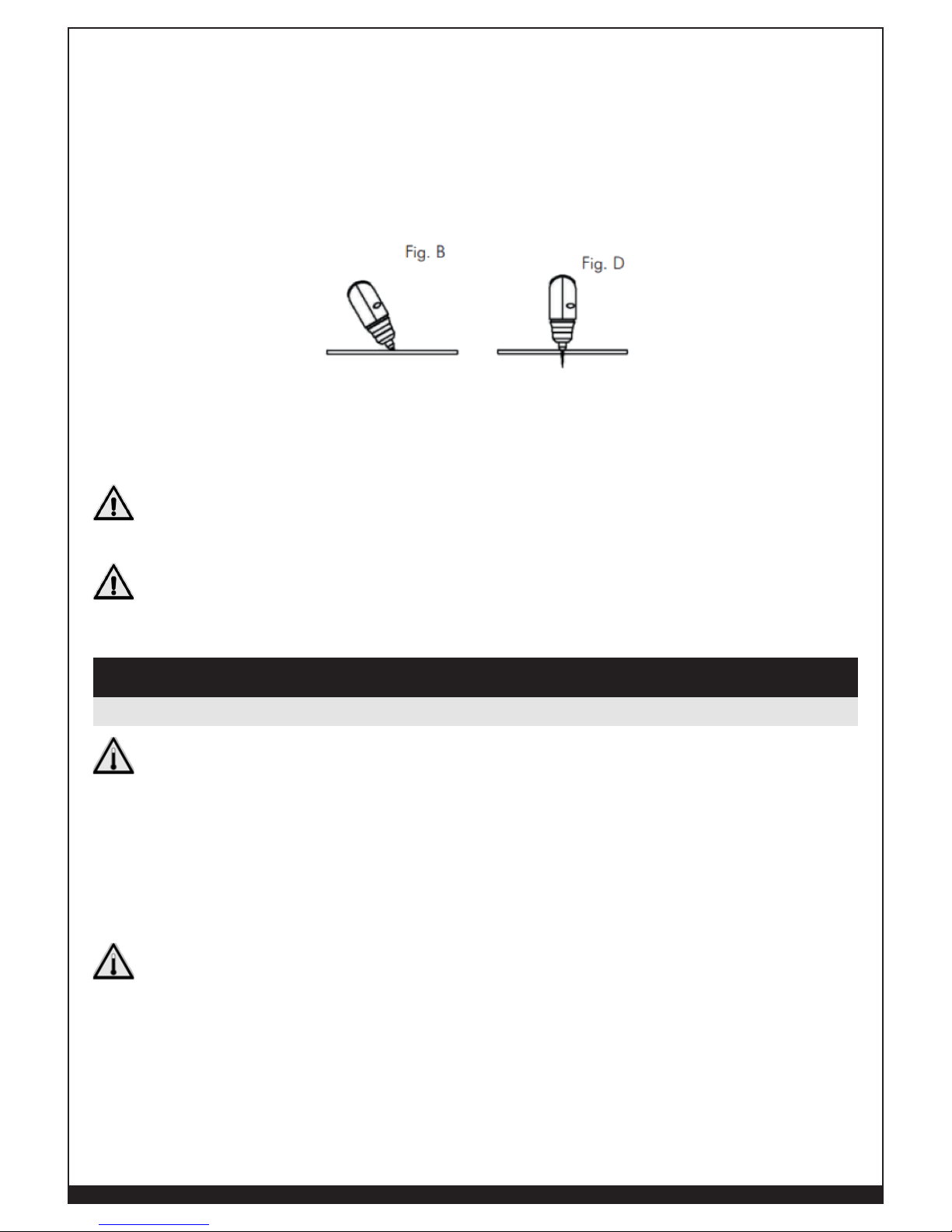

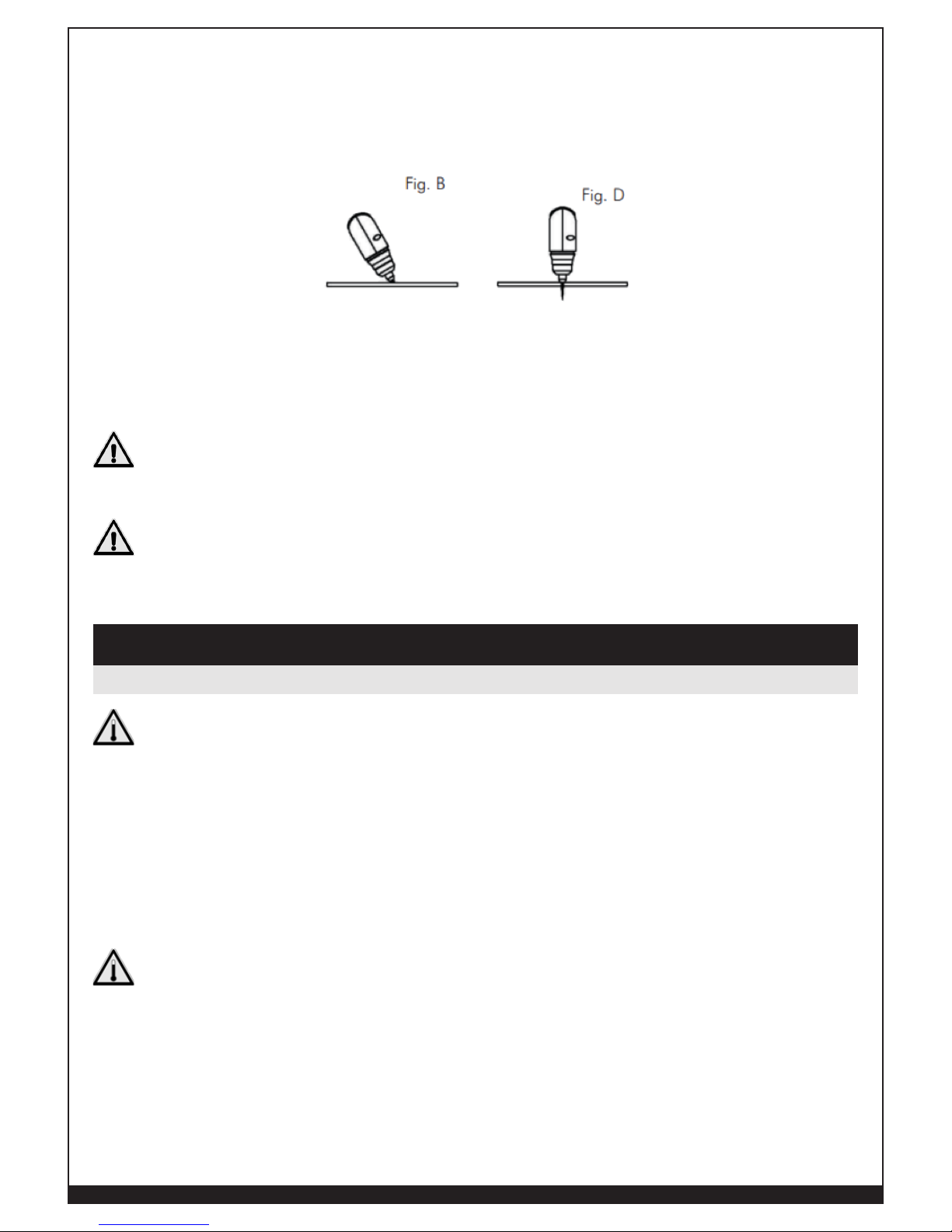

PIERCING WITH A HAND TORCH
NOTE: If necessary to make a cut on a metal sheet which is thicker than the maximum piercing capacity

(without an edge start) make a hole 1/4” using an electric drill to start cutting.

• When piercing with a hand torch, tip the torch slightly so that blowback particles blow away
from the torch tip (and operator) rather than directly back into it (Fig. B).

• Complete the pierce off the cutting line and then continue the cut onto the line. Hold the torch
perpendicular to the work piece after the pierce is complete (Fig. D).

Cutting

20

WWW.FORNEYIND.COM

• Clean spatter and scale from the shield cup and the tip as soon as possible. Spraying or
dipping the shield cup in anti-spatter compound will minimize the amount of scale which
adheres to it.

• Refer to the Troubleshooting section of this operating manual should the torch or system not
operate as expected.

IMPORTANT! Frequently review the Important Safety Precautions at the front of this Manual.

DISCONNECT PRIMARY POWER AT THE SOURCE AND WAIT FOR THE TORCH TO
COOL BEFORE DISASSEMBLING THE TORCH OR TORCH LEADS.

CAUTION! Be sure the operator is equipped with proper gloves, clothing, and eye & ear

protection. Make sure no part of the operator’s body comes into contact with the work piece
while the torch is activated.

CAUTION! Sparks from the cutting process can cause damage to coated, painted, and other
surfaces such as glass, plastic and metal.

NOTE: Handle torch leads with care and protect them from damage.

DISCONNECT PRIMARY POWER AT THE SOURCE AND WAIT FOR THE TORCH
TO COOL BEFORE DISASSEMBLING THE TORCH OR TORCH LEADS OR
PERFORMING MAINTENANCE.

CAUTION! Maintenance can only be carried out on the unit if the person in charge of this

operation has the necessary technical knowledge and the correct tools. If this is not the case,
contact your nearest service center.

CAUTION! Never access inside the machine (panel removal) or touch the torch (disassembly)
without having disconnected power plug.

ANY INSPECTION PERFORMED UNDER VOLTAGE INSIDE THE MACHINE OR
INSIDE THE TORCH MAY CAUSE SEVERE ELECTRIC SHOCKS CAUSED BY DIRECT
CONTACT WITH PARTS UNDER VOLTAGE.

CAUTION! Use only dry compressed air for cleaning. Do not point the jet of air at the

electronic circuits contained within this system.

The Forney 700P Plasma System is a machine that must routinely be maintenanced in order to
keep the system in optimal working condition and to provide long-term value for your investment.
It is recommended to inspect the unit every 3-4 months (depending on the frequency of use). Use

Maintenance & Servicing

General Maintenance

21

WWW.FORNEYIND.COM

compressed air to remove any dust deposits. The torch shield cup and tip should be periodically
inspected for wear or damage. Replace the tip if it becomes damaged or enlarged compared to its
original size. If surfaces are particularly oxizied, clean them with extra fine abrasive paper. Replace
the air diffuser ring if it is burned or cracked. Replace the electrode when the crater on the end surface
is approximately 0.075”. Failure to maintain the system, its consumables and the working environment
will decrease the system’s performance and produce results below optimal performance levels.

FREQUENCY PERIODIC MAINTENANCE TO BE PERFORMED

Each Use • Check the indicator lights and correct any fault

conditions.

• Check & clean shield cup, nozzle, air diffuser
ring and electrode for proper installation, wear,
damage (burns, distortions or cracks), dirt, debris
and restricted holes.

Weekly • Check shield cup shut down system.
3 Months • Replace any cracked or damaged parts.

• Check the torch trigger for damage.

• Check torch body for wear, exposed wires or
damage, replace as required.

• Check outer covering of work clamp lead for wear,
repair or replace as required.

• Check the power cord for wear or damage,
replace if damaged.

6 Months • Blow out or vacuum inside.

CAUTION! Plasma torch consumable parts should be
hand-tightened. A wrench is provided for electrode removal in
the event you need extra leverage in removal.

CAUTION! Inspect shield cup, nozzle, air diffuser and electrode for wear and debris before
cutting or whenever cutting speed has been significantly reduced.

CAUTION! Use only dry compressed air for cleaning. Do not point the jet of air at the
electronic circuits contained within this system.

CAUTION! Do not operate torch without a nozzle or electrode in place. Be sure to use
genuine Forney parts.

NOTE: It is recommended that the electrode and nozzle should be replaced at the same time to insure
even wear and optimal performance.

Consumable Maintenance

Wrench For Electrode

22

WWW.FORNEYIND.COM

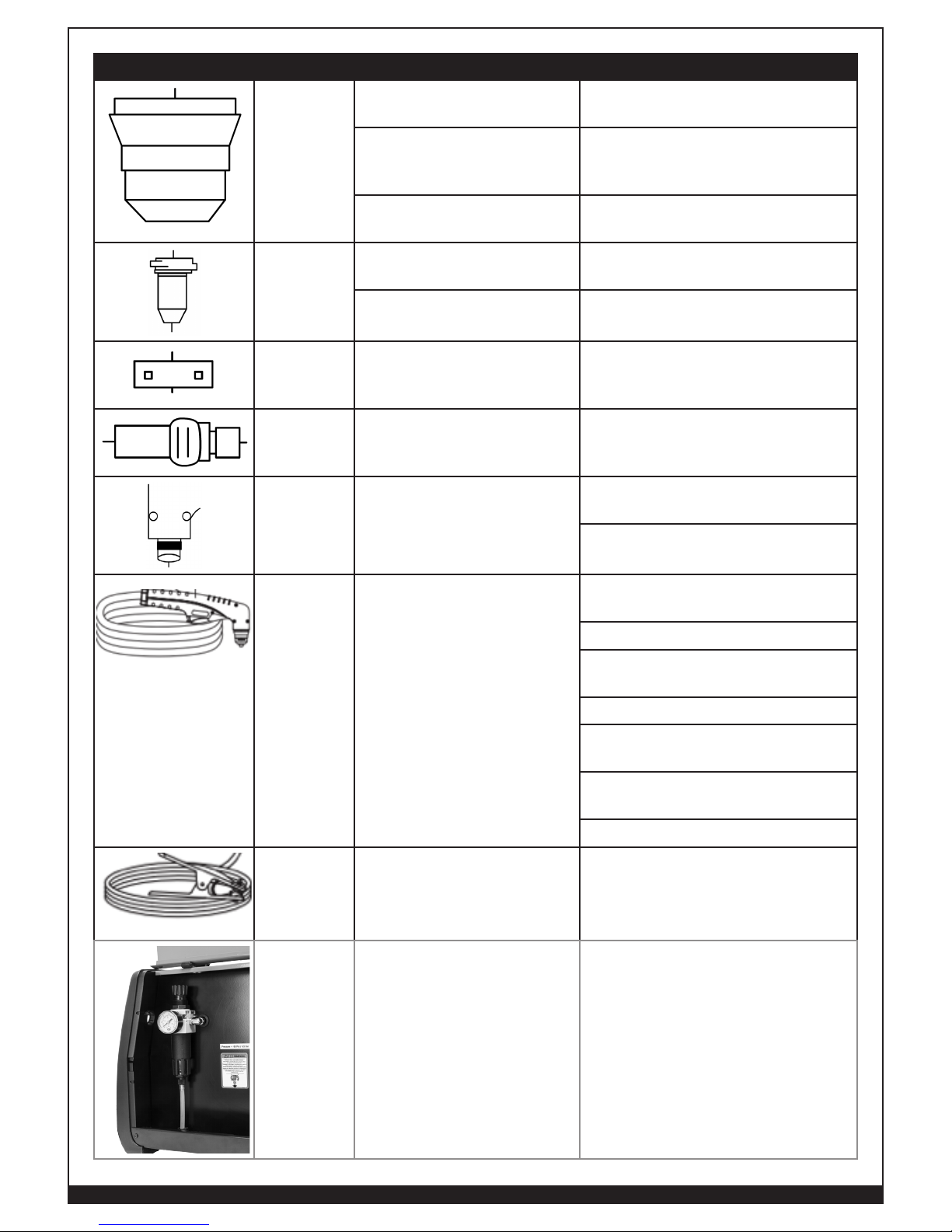

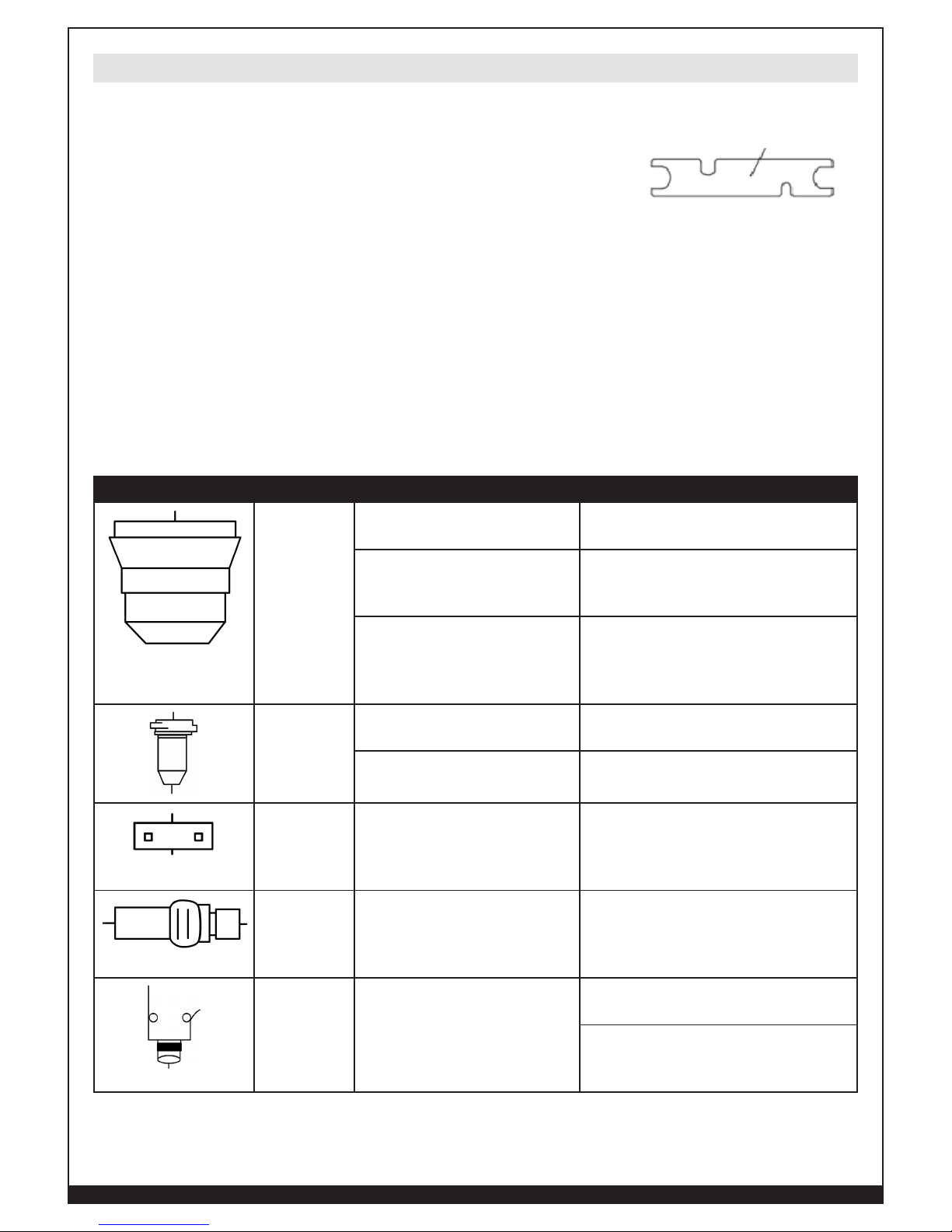

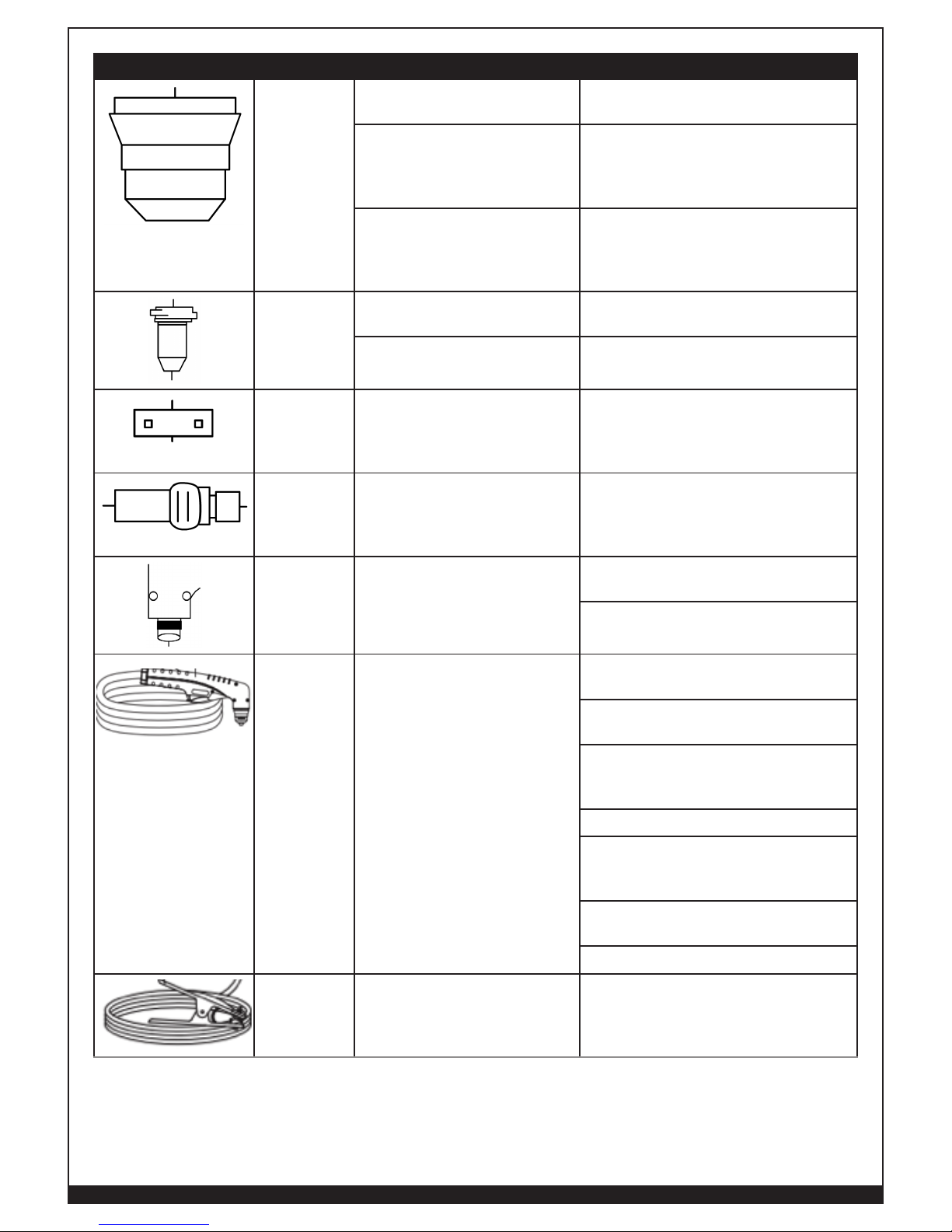

PART INSPECT ACTION

Shield Cup

The center hole for round­ness.

Replace the shield cup if the hole is
no longer round.

The gap between the
shield cup and nozzle for
accumulated debris.

Remove the shield cup and clean
any debris away, replace if
damaged or un-cleanable.

Examine for cracks, burn­through or chips.

Replace shield cup if cracked,
burned-through or chipped.

Nozzle
(Tip)

Center hole should be
round.

Replace if the center hole is no lon­ger round, out-of-round.

Oxidized exterior. Can be cleaned with an abrasive

cloth, use no solvents.

Air Diffuser
Ring

Verify there are no burns or
cracks or that airflow holes
are not obstructed.

If damaged, replace.

Electrode

The center surface for wear
and verify pit depth.

Replace electrode when crater set­tling on emitting surface is about
1/16” (2mm).

Torch Head

Check surface for damage,
wear, debris.

Clean if debris is present without
use of solvents.

Replace torch if head is cracked or
worn.

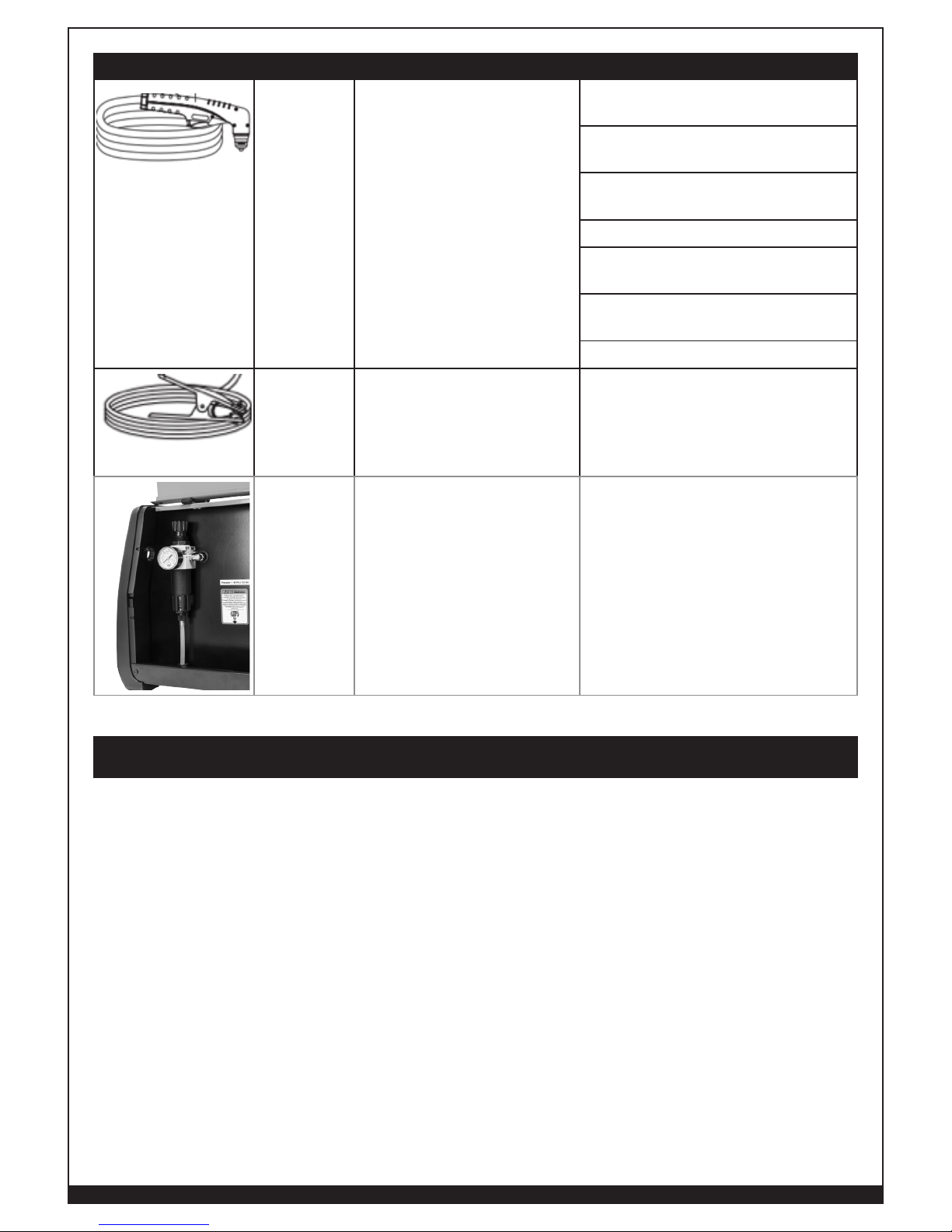

Torch Body
Handle &
Cable

These parts usually need no
particular maintenance with
the exception of a periodic
inspection and cleaning.

Clean if debris is present without
use of solvents

Replace torch if cracked or worn.
DO NOT touch torch and cable

with warm or hot parts.
DO NOT strain the cable.
DO NOT move the cable on sharp

edges or abrasive surfaces.
Gather the cable in regular coils if it

is too long.
DO NOT step on the cable.

Work
Clamp &
Cable

These parts usually need no
particular maintenance with
the exception of a periodic
inspection and cleaning.

Follow same actions as Torch Body,
Handle and Cable

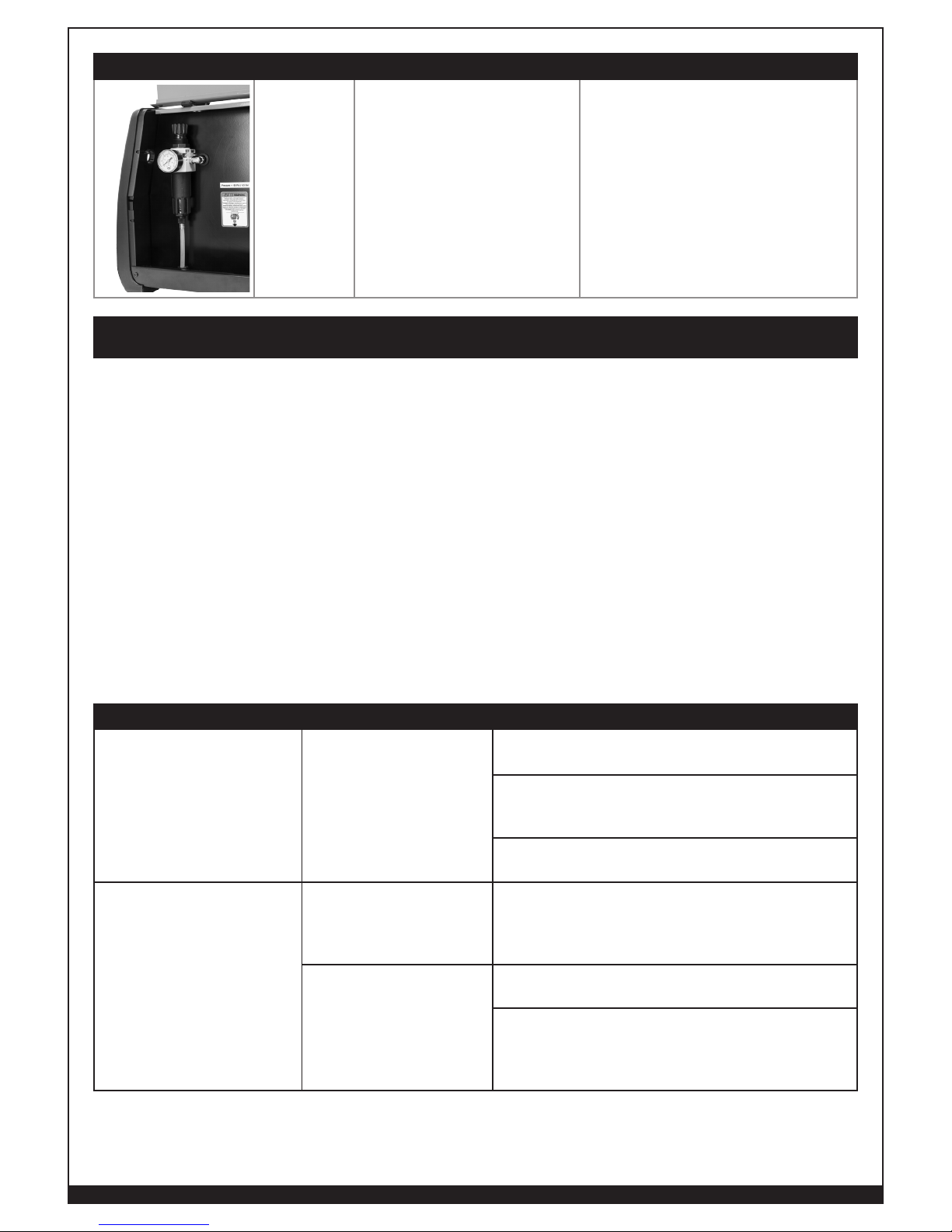

Water Filter

Check if moisture present Drain if needed

COMPRESSOR

23

WWW.FORNEYIND.COM

During cutting operations performance faults may arise which are not caused by equipment
malfunctioning but by other operational faults such as:

Most common plasma cutting faults:

1. The cut speed is too fast.

2. The consumables are worn.

3. The metal being cut is too thick.

4. The work clamp is not properly attached to the work piece.

5. The compressor is inadequate.

The following table represents the most common problems associated with using the Forney 700P
plasma system and an explanation on how to resolve them.

If you are unable to fix the problem by following the basic troubleshooting guide or if you need further
assistance:

1. Call your Forney Authorized Dealer;

2. Call Forney Customer Service.

TROUBLE EXPERIENCED POSSIBLE REASONS RECOMMENDED SOLUTION

GREEN LED OFF, Fan not
operating.

No Input Power Connect system to proper input power source.

Verify that the power is on the main power panel
or at the disconnect-power switch box.

Insure power switch (rear) is in the On position

GREEN LED ON, YELLOW
Over-temperature LED
ON.

Unit is overheated. Allow unit to cool with internal fan running,

once cool reduce arc cutting time to below duty
cycle rating of the system.

Air flow obstructed Check torch consumables for proper installation.

Examine the consumables for wear, debris, ob­structed holes and replace worn parts with new
Forney consumable parts

GREEN LED ON, YELLOW
Over-temperature LED
OFF, no air flow when
torch switch pressed.

Shield cup not properly
installed

Check that torch consumables are properly
installed.

Faulty torch switch or
parts assembly in torch
holder

Replace torch.

Faulty main PC Board Trained technical service required.

GREEN LED ON, YELLOW
Over-temperature LED
OFF. Air flows, Pilot arc
does not start.

Faulty torch parts Replace torch.
Faulty main PC Board Trained technical service required.

Troubleshooting

24

WWW.FORNEYIND.COM

TROUBLE EXPERIENCED POSSIBLE REASONS RECOMMENDED SOLUTION

Torch has pilot arc but
does not cut.

Work lead not con­nected

Properly connect the work clamp to the work
piece.

AC input power too
low

Insure system has proper input power source
If used, eliminate or reduce length of extension

cord.

Faulty main PC Board Trained technical service required.

The arc does not transfer
to the work piece.

Insufficient work clamp
contact with the work
piece

Clean the area where the work clamp attaches
to the work piece to insure a good metal to
metal connection.

Inspect the work clamp and its lead for damage,
repair or replace as necessary.

Torch may be too far
away from the work
piece.

Move torch closer to the work piece and fire the
torch again.

Poor cut quality

Improper use of torch Review operating instructions
Torch parts are worn

out

Examine the consumables for wear and replace
worn parts with new Forney consumable parts

Sparks are being blown
upward and back at the
torch head

Too high cutting speed Decrease your torch travel speed
Work piece is too thick Choose thinner work piece material within the

operational limits of the system.

Insufficient Penetration

Too high cutting speed Decrease your torch travel speed
Torch is too tilted Insure that torch is perpendicular to the work

piece

Work piece is too thick Choose thinner work piece material within the

operational limits of the system.

Cutting current too low Insure system has proper input power source

If used, eliminate or reduce length of extension
cord.

Torch parts are worn
out

Examine the consumables for wear and replace
worn parts with new Forney consumable parts

Non-genuine
Manufacturer’s parts

Use only genuine Forney consumables for
optimum performance

Interruption of the
Cutting Arc, but re-ignites
when triggered again

Cutting speed too slow Increase your torch travel speed
Excessive distance

between torch and
work piece

Decrease the distance between the torch and the
work piece

AC line too low ­reduce output current

Insure system has proper input power source
If used, eliminate or reduce length of extension

cord.

Torch parts are worn
out

Examine the consumables for wear and replace
worn parts with new Forney consumable parts

Non-genuine
Manufacturer’s parts

Use only genuine Forney consumables for
optimum performance

Work cable is
disconnected

Securely clamp the work cable to the material
being cut, as close to the work area as possible.

25

WWW.FORNEYIND.COM

TROUBLE EXPERIENCED POSSIBLE REASONS RECOMMENDED SOLUTION

Excessive Dross

Too slow cutting speed
(bottom dross)

Increase your torch travel speed

Too fast cutting speed
(top dross)

Decrease your torch travel speed

Excessive distance be­tween torch and work­piece

Decrease the distance between the torch and the
work piece

Cutting current too low Insure system has proper input power source

If used, eliminate or reduce length of extension
cord.

Torch parts are worn
out

Examine the consumables for wear and replace
worn parts with new Forney consumable parts

Non-genuine Manufac­turer’s parts

Use only genuine Forney consumables for opti­mum performance

Tilted Cutting Angle
(not perpendicular)

Torch position not cor­rect

Insure that torch is perpendicular to the work
piece

Check torch consumables for proper installation.

Asymmetric wear of
nozzle hole and/or
wrong assemblage of
the torch parts

Examine the consumables for wear and replace
worn parts with new Forney consumable parts

Excessive Wear of the
Nozzle
or Electrode

Air pressure too low Inspect air compressor for proper operation.
Exceeding system

capability (material too
thick)

Choose thinner work piece material within the
operational limits of the system.

Contaminated air
(humidity-oil)

Inspect air compressor for proper operation.

Excessive pilot arc igni­tions in the air

Discontinue false starts without b eing in contact
with the work piece.

Improperly assembled
torch

Check torch consumables for proper installation.

Torch tip contacting
work piece

Follow proper procedures for cutting or piercing.

Damaged or loose
torch head components

Check torch consumables for proper installation.
If damaged, replace torch.

Non-genuine manufac­turer’s parts

Use only genuine Forney consumables for opti­mum performance

Overheating

Exceeding Duty Cycle
of the plasma system

Allow unit to cool with internal fan running,
once cool reduce arc cutting time to below duty
cycle rating of the system.

26

WWW.FORNEYIND.COM

Wiring Diagram

TORCH

RED

BROWN

RED

BLACK

SECURITY

COMMAND

RED

RED

BROWN

BLACK

BLACK

BLACK

RED

RED

YELLOW

YELLOW

BROWN

BLACK

27

WWW.FORNEYIND.COM

Parts

Unit Parts List

REF. # PART NUMBER ITEM DESCRIPTION

QTY PER

PACKAGE

01 85005 DOOR LATCH 1
02 05000292 LEFT PANEL 1
03 22905079K FILTER 1

04 22910068K 1/4"G -1/4 NPT CONNECTOR 1
05 22905080K FILTER GAUGE 1
06 22910058 1/4" MALE QUICK CONNECTOR 1
07 21605009 CABLE CLAMP 1
08 22910059 FEMALE QUICK CONNECTOR 1/8" 1
09 85009 FEM. 25 DINSE PLUG 1
10 40290158 PLASMA TORCH EASY FIT CONNECTION 1
11 21690706 PLASTIC FRAME 1
12 33710703 9005 FRONT PANEL 1
13 85553 KNOB WITH CAP AND INDEX 1
14 77650441 FRONT PANEL LABEL FORNEY 700P 1
15 22735532 FRONT PANEL PCB 1
16 22910060 1/8" MALE STRAIGHT QUICK CONNECTOR 1
17 22735531 CONTROL PCB 1
18 22900041 GAS SOLENOID VALVE 24V DC 1/8" 3V 1
19 22900038 PRESSURE SWITCH 1
20 22910037 1/8"-F-F "T" CONNECTOR 1
21 33720304 9005 DIVIDING PANEL 1
22 05000290 BACK PANEL PLASMA 700P 1
23 21605071 CABLE CLAMP 1
24 85407 BIPOLAR BLACK SWITCH W/PROTECTION 1
25 21605040K SWITCH D.20 2
26 20220173 POWER CORD 1
27 21690811 PLASTIC SPACER FOR FAN 1
28 22800073K COOLING FAN 1
29 33640626 MAIN BOARD METAL SUPPORT 1
30 22735522 MAIN BOARD PLASMA PFC 1
31 21690713 SPACER FOR PLASTIC FRAME 1
32 33700415 9005 BOTTOM PANEL 1
33 05000295 COVER 1
34 33740579 9005 TORCH WRAPPER 1
35 21690225K PLASTIC HINGE FOR DOOR 2
36 21600067 HANDLE FOR TORCH WRAPPER 1
37 23010110 PLASMA TORCH PT-4 1
38 43210218 GROUND CABLE 1
39 84964 GROUND CLAMP 1
40 84963 25 DINSE PLUG 1
41 20220158 ADAPTER CORD 1

28

WWW.FORNEYIND.COM

Unit Parts Breakdown

Torch Consumable Parts Selection & Replacement

DISCONNECT PRIMARY POWER AT THE SOURCE AND WAIT FOR THE TORCH
TO COOL BEFORE DISASSEMBLING THE TORCH OR TORCH LEADS.

USE ONLY TORCHES AND CONSUMABLES SPECIFIED IN THIS OPERATING
MANUAL.

IT IS EXTREMELY IMPORTANT THAT YOU READ CAREFULLY THESE STRUCTIONS
BEFORE CHOOSING THE CONSUMABLES FOR YOU TORCH. THIS WILL
PREVENT DAMAGES TO YOUR TORCH AND PLASMA SYSTEM.

Plasma torch consumables through the course of normal use will wear and need to be replaced
periodically. Before using the plasma system, you should check your parts for wear and replace if
necessary.

The PIP (Parts-In-Place) design of the torch requires that consumables be installed correctly in order for
the torch to operate. To change the torch consumable parts use the following procedure:

1. Position the torch with the shield cup facing upward to prevent these parts from falling out
when the cup is removed.

29

WWW.FORNEYIND.COM

SHIELD CAP

Contact

RETAINING CAP

CUTTING TIP

GAS DIFFUSER

ELECTRODE

CAUTION! Hand-tighten the shielding cup, use no tools or you risk damaging your torch
and consumables.

2. Unscrew and remove the shield cup from the Torch Head Assembly.

3. Remove the tip, gas distributor, and electrode.

4. Install the electrode, gas distributor, and tip.

5. Hand-tighten the shield cup until it is seated on the torch head. If resistance is felt when
installing the cup, check the threads before proceeding.

Torch Parts List

REF. # PART NUMBER ITEM DESCRIPTION QTY.

01 23015190 PLASMA TORCH BODY 1

02 23015187 ELECTRODE FOR PT-25C-40-60 52582 1

03 23015179 AIR DIFFUSER 60028 1

04 23015186 TIP D.0,8 (20-30A) FOR PT-40 1

04 23015189 TIP D.0,65 (10-20A)FOR PT-40 51318.06 1

04 23015224 TIP D.0,65 (30-40A)FOR PT-40 1

05 23015188 OUTSIDE PROTECTION NOZZLE (6 HOLES) 1

06 23015193 WRENCH FOR ELECTRODE 1

07 23015397 HANDLE 1

08 23015399 CABLE ASSEMBLY FOR TORCH PT-40 EASY FIT 15” 1

09 23015349 TIP,CONTACT CUT D.0,9 (30-40A) 51318C.09 1

10 23015347 SHIELD CUP BODY (CONTACT CUT)PT40 60389C 1

11 23015348 SHIELD CAP HAND (CONTACT CUT)PT40 60485 1

30

WWW.FORNEYIND.COM

Torch Parts Breakdown

BROWN

BLU

MICRO

8

Set 2-Maximum Performance

9

10

11

BLUE

31

WWW.FORNEYIND.COM

_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
______________________________________________________________________________________

User Notes

33

WWW.FORNEYIND.COM

CAT N° 303

CARACTÉRISTIQUES :

• Utilise la technologie de chalumeau à traînée
d’arc électrique qui vous permet de déplacer
(traîner) le chalumeau directement sur la
surface du métal pour des coupes précises

• Épaisseur de coupe recommandée de 1/2”
(12,7 mm) jusqu’à 3/4” (19,05 mm)

• Sortie de 20-40 A

• Facile à utiliser et à faire fonctionner

• Nécessite un courant ordinaire de 120 à
230 VCA.

• Sécheur et régulateur de pression intégrés

• Protection contre les surcharges thermiques

• Témoins diagnostic DEL

• Refroidissement à l’air après arrêt pour une
durée de vie accrue

• Ventilateur interne

• Certification CSA

PARFAITE POUR :

Découpe de tôle, carrosserie, fermes et ranches,
CVCA, plomberie, entrepreneur, fabrication
générale

COMPREND :

Chalumeau, câble de mise à la terre, prise
de masse, 2 boîtes de consommables et câble
d’alimentation.

COUPEUSE AU PLASMA 700P

MANUEL D’UTILISATION

FRANÇAIS

REV 08/31/15

34

WWW.FORNEYIND.COM

ARRÊTEZ!

NE RETOURNEZ PAS AU

MAGASIN

Si vous avez des questions ou des problèmes avec votre nouvelle

coupeuse au plasma, veuillez appeler le service à la clientèle au

[phone],

du lundi au vendredi de 7 h à 17 h (HNR) ou rendez-vous sur

www.forneyind.com/customer_service.

Veuillez prendre le temps d’enregistrer votre produit sur

www.forneyind.com/customer_service/register_your_product/

Merci et profitez pleinement de votre nouvelle coupeuse au plasma.

35

WWW.FORNEYIND.COM

La promesse Forney

Votre réussite nous tient à cœur, peu importe l’endroit, la taille ou les
besoins. Nous comprenons que votre objectif est de bien accomplir
votre travail et nous sommes là pour vous aider.

Message du président

Nous commercialisons des outils, de l’équipement et des accessoires
de la plus grande qualité pour les bricoleurs et les professionnels.
Notre passion et notre dévouement à introduire de nouveaux
produits sur les marchés industriel et de la vente au détail, ainsi que
notre service personnalisé, sont sans précédent dans l’industrie.
Notre capacité d’écoute des besoins de nos clients nous permet de
créer des solutions afin de régler leurs problèmes.

Notre dévouement à offrir un service après-vente de la plus grande
qualité au sein de notre siège social ainsi que le service que nous
offrons dans notre domaine sont inégalés. Il nous tient à cœur de
trouver les meilleures solutions pour répondre aux besoins de nos
clients. Surtout, nos employés feront preuve du même respect et de
la même attitude attentive au sein de l’organisation et avec chaque
client Forney. Notre objectif consiste à dépasser les attentes de nos
clients grâce à des personnes capables, guidées par les mêmes
valeurs et dévouement.

Nous travaillons sans relâche pour que nos clients nous fassent
confiance grâce à notre engagement indéfectible auprès d’eux, notre
intégrité, notre travail d’équipe, l’innovation des produits Forney
ainsi que nos 80 années de qualité inégalée.

Nous réussissons lorsque nos clients réussissent.

STEVEN G. ANDERSON, président et directeur général

Copyright© 2014 Forney Industries, inc.
Tous droits réser vés. Toute reproduction
ou distribution non autorisée est sujette
aux lois américaines sur le droit d’auteur.

Entrepôts des États-Unis :

- Fort Collins, CO

- Tipp City, OH

CINQ FAÇONS DE COMMANDER

Page Web : www.forneyind.com
Téléphone : [phone]
Télécopieur : [phone]
Courrier : Forney Industries

2057 Vermont Drive

Fort Collins, CO 80525

Courriel : [email protected]

36

WWW.FORNEYIND.COM

Garantie limitée de 5 ans, 3 ans ou 1 an de Forney

En vigueur le 1er juillet 2015

1) Garantie limitée : sous réserve des conditions générales ci-dessous, Forney Industries, inc., Fort Collins,

Colorado, garantit à l’acheteur au détail original que le nouvel équipement Forney vendu après la date
d’entrée en vigueur de cette garantie limitée est exempt de défaut de matériaux et de fabrication au moment de
l’expédition par Forney. Cette garantie remplace toutes les autres garanties, explicite ou implicite.

2) Remarque : si vous avez des questions à propos de la garantie, composez le [phone]. Vous

pouvez aussi visiter le site : www.forneyind.com pour des renseignements additionnels à propos de votre nouvelle
soudeuse ou nouveau système au plasma.

3) Durée de la garantie : durant les périodes de garantie énumérées ci-dessous, Forney réparera ou remplacera

toute pièce ou tout composant sous garantie qui présente une défaillance en raison d’un défaut de matériel ou de
fabrication. La garantie est en vigueur à partir de la date d’achat originale au détail. La période de garantie est la
suivante.
A) 5 ans : redresseurs de courant au silicium originaux de l’alimentation principale, modules de redresseurs

séparés et de diodes, transformateurs, stabilisateurs et bobines de réactance.

B) 3 ans : systèmes d’entraînement, cartes de circuits imprimés, moteurs, interrupteurs et commandes
C) 1 an : pistolets MIG, relais, contacteurs et détendeurs, chalumeau coupeur au plasma et accessoires.
D) 90 jours : pièces de rechange. La main-d’œuvre n’est pas comprise.

4) La garantie limitée de Forney ne s’applique pas aux consommables comme les pièces de contact, les buses

de coupage, les nettoyeurs de fil en feutre, les dévidoirs, les diffuseurs de gaz, les buses et les électrodes de
chalumeau à plasma, les câbles de soudage ainsi que les buses et les pièces dont la dégradation est causée par
l’usure normale. De plus, cette garantie ne couvre pas les dommages causés par le remplacement ou l’entretien
inopportun des pièces consommables nommées précédemment.

5) Garant :

Forney Industries
2057 Vermont Drive
Fort Collins, CO 80525
[phone]
www.forneyind.com

6) Acheteur/garantie : l’acheteur original du produit Forney Industries. La garantie n’est pas transférable.

L’achat et l’utilisation des produits Forney Industries sont prévus pour des personnes formées et expérimentées à
l’utilisation et l’entretien d’équipement de soudage.

7) Non couvert par la garantie :

A) Les garanties implicites, incluant celles sur la qualité marchande et la qualité à un usage particulier, sont

limitées à la durée mentionnée dans cette garantie explicite. Après cette période, tous les risques de pertes,
quelle qu’en soit la cause, seront la responsabilité de l’acheteur.

B) Tout dommage accessoire, immatériel ou indirect, ou toute dépense découlant d’un défaut, d’une défaillance

ou d’un mauvais fonctionnement du produit Forney.

C) Toute défaillance causée par un accident, par un abus de la part de l’acheteur, par de la négligence ou par le

non-respect des instructions d’utilisation du produit fournies dans le(s) manuel(s) de l’utilisateur offert(s) avec le
produit.

D) Le service avant livraison, c’est-à-dire l’assemblage et le réglage.

8) Réclamation : en cas de réclamation au titre de la garantie, les recours exclusifs seront, au choix de Forney

Industries :
A) réparation; ou
B) remplacement; ou
C) remboursement du coût de la réparation ou du remplacement dans un centre de services Forney Industries

qualifié, là où cela est permis avec une autorisation écrite de Forney Industries; ou

D) paiement ou crédit pour le prix d’achat, moins l’amortissement raisonnable basé sur l’utilisation réelle lors du

retour de la marchandise au risque et aux frais du client.

9) L’acheteur :

A) Communiquera avec le service à la clientèle Forney au [phone] dans les 30 jours suivants le

défaut ou la défaillance.
B) Fournira une preuve d’achat datée (généralement un reçu de vente).
C) Fournira le numéro de série. L’enregistrement de votre soudeuse sur forneywelding.forneyind.com accélère ce

processus.
D) Apportera ou fera livrer la soudeuse dans un centre de service Forney autorisé. Paiera les frais de transport

ou d’emballage le cas échéant.

37

WWW.FORNEYIND.COM

ATTENTION!

AVANT D’INSTALLER OU D’UTILISER L’APPAREIL OU D’EFFECTUER LA MAINTENANCE DE CELUI-CI, LIRE ATTENTIVEMENT LE CONTENU DU

PRÉSENT MANUEL, EN ACCORDANT UNE ATTENTION PARTICULIÈRE AUX RÈGLES DE SÉCURITÉ ET AUX RISQUES.

Dans le cas où les instructions ne seraient pas claires, merci de contacter votre

revendeur Forney autorisé ou le service à la clientèle Forney au [phone]

Signifie : Avertissement! Attention! Cette procédure comporte des risques potentiels! Les
risques potentiels sont montrés par les symboles dans la marge.

REMARQUE :

Les « Remarques » ne concernent pas la sécurité.

Ce groupe de symboles signifie : Avertissement! Attention! Risque de décharge électrique,
pièces mobiles et pièces chaudes. Consultez les symboles et les instructions associées ci­dessous pour savoir comment éviter les risques.

Proposition 65 de l’État de la Californie

Ce produit peut contenir des substances chimiques reconnues par l’État de Californie pour provoquer le
cancer, des malformations congénitales ou d’autres anomalies de reproduction (CA. Prop 65). Se laver les
mains après utilisation.

• Sécurité en soudage et coupage, norme ANSI Z49.1, de la Société américaine de soudage
(American Welding Society), 8669 Doral Boulevard, suite 130, Doral, FL 33166 Normes de
santé et sécurité, OSHA 29 CFR 1910, du Surintendant des Documents, bureau des publications
américain, Washington, D.C. 20402.

• Pratiques recommandées pour le coupage plasma, norme AWS C5.2 de la Société américaine
de soudage (American Welding Society), 8669 Doral Boulevard, suite 130, Doral, FL 33166.

• Pratiques sûres recommandées de préparation pour le soudage et le coupage de conteneurs
ayant renfermé des substances nocives, norme AWS F4.1 de la Société américaine de soudage
(American Welding Society), 8669 Doral Boulevard, suite 130, Doral, FL 33166.

• Règles de sécurité électrique nationales, norme NFPA 70, de l’Association nationale de
protection contre le feu (National Fire Protection Association), Batterymarch Park, Quincy,
MA 02269.

• Manutention sécuritaire des cylindres de gaz comprimé, CGA brochure P-1, de l’Association
des gaz comprimés (Compressed Gas Association), 1235 Jefferson Davis Highway, Suite 501,
Arlington, VA 22202.

• Règles de sécurité en soudage et coupage, norme CSA W117.2, de l’Association canadienne
de normalisation (Canadian Standards Association), Standards Sales, 178 Rexdale Boulevard,
Rexdale, Ontario, Canada M9W 1R3.

• Pratiques sûres pour la protection des yeux et du visage au travail et dans les écoles, norme
ANSI Z87.1, de l’Institut de normalisation américaine (American National Standards Institute),
1430 Broadway, New York, NY 10018.

• Procédés de coupage et de soudage, NFPA Standard 51B, de l’Association nationale de
protection contre le feu (National Fire Protection Association), Batterymarch Park, Quincy,
MA 02269.

Informations concernant la sécurité

Utilisation des symboles

Normes de sécurité principales

38

WWW.FORNEYIND.COM

Information EMF

Considérations sur la soudure ou le coupage et les effets des champs électriques et magnétiques à basse fréquence

Le courant de soudage ou de coupage, lorsqu’il circule dans les câbles de soudage ou de coupage, cause
des champs électromagnétiques. Ceux-ci ont soulevé et soulèvent encore certains questionnements. Toutefois,
après examen, le comité du Conseil national de recherches (National Research Council) a conclu que :
« Selon le jugement du comité, l’ensemble des preuves n’a pas démontré que l’exposition à des champs
électriques et magnétiques de fréquence-puissance représente un danger pour la santé. » Toutefois, des
études sont toujours en cours et les preuves continuent d’être examinées. Jusqu’à ce que les conclusions
finales de la recherche aient été obtenues, vous pouvez vouloir minimiser votre exposition aux champs
électromagnétiques lorsque vous soudez ou coupez.

Afin de réduire les champs magnétiques sur le lieu de travail, suivez les procédures suivantes :

1. conservez les câbles rapprochés en les torsadant ou en utilisant du ruban adhésif;

2. placez les câbles d’un seul côté et tenez-les éloignés de l’utilisateur;

3. n’enroulez pas les câbles autour de votre corps;

4. conservez la source d’alimentation et les câbles de coupage le plus éloignés possible de
l’utilisateur;

5. posez le pinceur sur la pièce à travailler le plus près possible de la coupure.

À PROPOS DES STIMULATEURS CARDIAQUES ET DES PROTHÈSES AUDITIVES :

Les personnes portant un stimulateur cardiaque ou des prothèses auditives doivent consulter leur médecin. Si
vous obtenez l’accord de votre médecin, nous vous recommandons de suivre les procédures ci-dessus.

Risques du coupage à l’arc plasma

LE COUPAGE PEUT PROVOQUER UN INCENDIE OU DES EXPLOSIONS.

Le coupage à l’arc produit des jaillissements de métal chaud et d’étincelles. Les étincelles et le métal
chaud, la pièce à couper et l’équipement chauds peuvent causer des incendies et des brûlures.
Vérifiez et assurez-vous que l’endroit est sécuritaire avant d’effectuer tout travail de coupage.

• Ne coupez pas dans un endroit où les étincelles peuvent toucher des matières inflammables.

• Installez le câble de masse à la pièce à couper aussi près de la zone de coupage que possible
pour éviter que le courant de coupage ne passe par des chemins longs, possiblement inconnus et
comportant des risques de décharge électrique et d’incendie.

• Ne coupez jamais de conteneurs renfermant des matières potentiellement inflammables. Ils
doivent d’abord être vidés et correctement nettoyés.

• Ne coupez pas dans une atmosphère contenant de la poussière ou des vapeurs explosives.

• Ne coupez pas de cylindres, de tuyaux ou de récipients pressurisés.

• Ne coupez pas de conteneurs ayant renfermé des combustibles.

LES DÉCHARGES ÉLECTRIQUES PEUVENT ÊTRE MORTELLES.

Toucher des pièces électriques branchées peut causer des décharges électriques mortelles ou de graves
brûlures. Le chalumeau et le circuit de travail sont alimentés en électricité lorsque la sortie est activée.
Le circuit de puissance d’entrée et les circuits internes de la machine sont aussi alimentés lorsque
l’alimentation est activée. Le coupage plasma nécessite des tensions plus élevées que la soudure pour
démarrer et maintenir l’arc (normalement de 200 à 400 volts en courant CC). Il utilise également
des chalumeaux munis de systèmes de verrouillage qui éteignent la machine lorsque le bouclier est
desserré ou si l’embout entre en contact avec l’électrode à l’intérieur de la buse. L’équipement mal
installé ou mal mis à la terre représente un risque.

• N’entrez pas, de quelque manière que ce soit, en contact physique avec toute pièce du circuit de
courant de soudage. Le circuit de courant de soudage comprend :

a. la pièce à travailler ou tout autre matériau conducteur qui est en contact avec cette

dernière;
b. la prise de masse;
c. l’électrode ou le câble de soudage;
d. toute pièce de métal sur le porte-électrode ou le pistolet à fil.

39

WWW.FORNEYIND.COM

• Ne soudez pas dans un endroit humide ou n’entrez pas en contact avec une surface humide ou
mouillée.

• Ne tentez pas de souder si des parties de vos vêtements ou votre corps sont mouillés.

• Ne laissez pas l’équipement de soudage entrer en contact avec de l’eau ou de l’humidité.

• Ne tirez pas les câbles de soudage, le pistolet à fil ou le cordon d’alimentation de la soudeuse
dans de l’eau ou de l’humidité et ne les laissez pas entrer en contact avec celles-ci.

• Ne touchez pas à la soudeuse et ne tentez pas de mettre en marche ou d’éteindre la soudeuse
si une partie de votre corps ou de vos vêtements est humide ou si vous êtes en contact physique
avec de l’eau ou de l’humidité.

• Ne tentez pas de brancher la soudeuse dans la source d’alimentation si une partie de votre
corps ou de vos vêtements est humide ou si vous êtes en contact physique avec de l’eau ou de
l’humidité.

• Ne posez pas le pinceur de la pièce à travailler de la soudeuse ou ne soudez pas sur un conduit
électrique.

• Ne modifiez pas le cordon d’alimentation ou la prise du cordon d’alimentation de quelque
manière que ce soit.

• Ne tentez pas de brancher la soudeuse dans une source d’alimentation si le contact de mise à la
terre du cordon d’alimentation est plié, brisé ou manquant.

• Ne laissez pas la soudeuse branchée à une source d’alimentation ou ne tentez pas de souder
si la soudeuse, les câbles de soudage, le site de soudage ou le cordon d’alimentation de la
soudeuse sont exposés à toute forme de précipitation atmosphérique ou d’embruns d’eau salée.

• Ne transportez pas les câbles de soudage enroulés autour de vos épaules ou de toute autre
partie de votre corps lorsqu’ils sont branchés dans la soudeuse.

• Ne modifiez pas le câblage, les connexions à la terre, les interrupteurs ou les fusibles de
l’équipement de soudage.

• Portez des gants de soudage pour isoler vos mains du circuit de soudage.

• Gardez tous les récipients contenant des liquides suffisamment éloignés de la soudeuse et de la
zone de travail de manière à ce que, si du liquide est renversé, il ne puisse pas entrer en contact
avec toute pièce de la soudeuse ou du circuit de soudage électrique.

• Remplacez immédiatement toute pièce fissurée ou endommagée qui est isolée ou qui joue le rôle
d’isolateur comme des câbles de soudage, le cordon d’alimentation ou le porte-électrode.

• Lorsque vous n’êtes pas en train de souder, coupez le câble au point de contact ou retirez
l’électrode du porte-électrode.

UNE TENSION CONTINUE RÉSIDE SUR LES PIÈCES INTERNES DES SOURCES DU

CONVERTISSEUR CONTINU-ALTERNATIF APRÈS QUE LA PUISSANCE D’ENTRÉE SOIT
COUPÉE.

Éteignez l’unité, débranchez le câble de puissance d’entrée, vérifiez la tension des condensateurs
de sortie et assurez-vous qu’elle est près de zéro (0) volt avant de toucher toute pièce. Vérifiez
les condensateurs en suivant les instructions à la section Entretien du manuel de l’utilisateur ou du
manuel technique avant de toucher à quelque pièce.

LES PIÈCES QUI EXPLOSENT PEUVENT BLESSER.

Lorsque les sources de convertisseur continu-alternatif sont sous tension, les pièces défectueuses

peuvent exploser ou faire exploser d’autres pièces. Portez toujours une visière et des manches
longues lorsque vous faites l’entretien des convertisseurs.

LES ÉTINCELLES PEUVENT BLESSER.

• Portez une visière approuvée ou des lunettes de sécurité munies de protecteurs latéraux.

• Portez une protection adéquate pour le corps pour vous protéger la peau. Portez des bouchons
d’oreille ou des coquilles antibruit ignifuges pour empêcher les étincelles d’y entrer.

LES RAYONS DE L’ARC PEUVENT BRÛLER LES YEUX ET LA PEAU.

Les rayons provenant du processus de coupage produisent d’intenses rayons visibles et invisibles
(ultraviolets et infrarouges) qui peuvent brûler les yeux et la peau.

• Portez une protection faciale (casque ou visière) avec l’écran filtre approprié pour vous protéger
le visage et les yeux lorsque vous coupez ou regardez.

40

WWW.FORNEYIND.COM

• Portez des lunettes de sécurité approuvées avec des protecteurs latéraux sous votre casque ou visière.

• Utilisez des écrans protecteurs ou des barrières de protection pour protéger les autres des coups
d’arc et des éclats aveuglants; avertissez les autres de ne pas regarder l’arc.

• Consultez la norme ANSI Z49.1 concernant les recommandations sur les écrans de
l’OSHA 29CFR.

LE BRUIT PEUT ENDOMMAGER L’AUDITION.

Le bruit peut causer une perte auditive permanente. Les processus de soudage peuvent causer des

niveaux sonores qui dépassent les limites sécuritaires. Vous devez protéger vos oreilles contre les
bruits forts pour prévenir la perte auditive.

• Afin de protéger votre ouïe contre les bruits forts, portez des bouchons d’oreille ou des coquilles
antibruit.

• Les niveaux sonores doivent être mesurés pour vous assurer que les décibels (son) ne dépassent
pas les niveaux sécuritaires.

LES ÉMANATIONS, LES GAZ ET LES VAPEURS PEUVENT CAUSER DE L’INCONFORT,

DES MALADIES ET LA MORT! Afin de réduire les risques, veuillez lire, comprendre et suivre les

consignes de sécurité. Assurez-vous que toute autre personne utilisant l’équipement de soudage, ou
se trouvant dans la zone de soudage, comprenne et suive également ces consignes de sécurité.

• Lisez et comprenez les données de sécurité et la fiche de données de sécurité.

• Ne soudez pas avant de vous être assuré que la ventilation est adéquate selon la description de
la norme ANSI Z49.1. Si la ventilation n’est pas adéquate pour échanger les émanations et les
gaz générés contre de l’air frais pendant le processus de soudage, ne soudez pas avant que le
soudeur (vous) et les personnes à proximité portent des respirateurs à adduction d’air.

• Ne chauffez pas les métaux qui contiennent ou qui sont revêtus de matériaux produisant des
vapeurs toxiques (comme l’acier galvanisé), sauf si le revêtement a été enlevé. Assurez-vous
que la zone est bien ventilée et que l’utilisateur et toutes les personnes à proximité portent des
respirateurs à adduction d’air.

• Évitez de souder, de couper ou de chauffer le plomb, le zinc, le cadmium, le mercure, le
béryllium, l’antimoine, le cobalt, le manganèse, le sélénium, l’arsenic, le cuivre, l’argent,
le baryum, le chrome, le vanadium, le nickel ou des métaux similaires sans consulter un
professionnel et sans inspecter la ventilation de la zone de soudage. Ces métaux produisent des
vapeurs extrêmement toxiques qui peuvent causer de l’inconfort, des maladies et la mort.

• Ne soudez ou ne coupez pas dans des endroits à proximité de solvants à base de chlorure. Les
vapeurs d’hydrocarbure chloré, comme le trichloréthylène et le perchloroéthylène, peuvent être
décomposées par la chaleur d’un arc électrique ou par le rayonnement ultraviolet. Ces actions
peuvent entraîner la formation de phosgène, un gaz hautement toxique, ainsi que d’autres
gaz irritants pour les poumons et les yeux. Ne soudez pas ou ne coupez pas à des endroits où
des vapeurs de solvants peuvent être attirées dans la zone de travail ou à des endroits où le
rayonnement ultraviolet peut pénétrer dans des zones où se trouvent ces vapeurs, même en très
petites quantités.

• Ne soudez pas dans un endroit confiné, sauf s’il est bien ventilé ou si l’utilisateur (ainsi que toute
autre personne se trouvant dans la zone) porte un respirateur à adduction d’air.

• Arrêtez de souder si vous sentez une irritation momentanée des yeux, du nez ou de la gorge :
cela indique que la ventilation est inadéquate. Arrêtez de travailler et prenez les mesures
nécessaires pour améliorer la ventilation dans la zone de soudage. Ne recommencez pas à
souder si l’inconfort physique persiste.

L’ARC PLASMA PEUT CAUSER DES BLESSURES.

La chaleur dégagée par l’arc plasma peut causer de graves brûlures. La puissance de l’arc accroît
grandement le risque de brûlure. La chaleur intense et l’arc puissant peuvent rapidement couper les
gants et les tissus.

• Restez loin de l’embout du chalumeau.

• Ne saisissez pas de matériel près de la trajectoire de coupe.

• L’arc pilote peut causer des brûlures; tenez-vous éloigné de l’embout du chalumeau lorsque la
gâchette est enfoncée. Portez des vêtements ignifuges adéquats qui couvrent les parties du corps
exposées.

41

WWW.FORNEYIND.COM

• Pointez le chalumeau en direction opposée de votre corps et vers la pièce de travail lorsque vous
appuyez sur la gâchette; l’arc pilote sera amorcé immédiatement.

• Éteignez la source d’alimentation et déconnectez la puissance d’entrée avant de désassembler le
chalumeau ou d’en changer les pièces.

• Utilisez uniquement les chalumeaux spécifiés dans le manuel du propriétaire.

Symboles additionnels pour l’installation, l’utilisation et l’entretien

LES PIÈCES CHAUDES PEUVENT CAUSER DE GRAVES BLESSURES.

• Ne touchez pas les pièces chaudes à mains nues.

• Laissez un temps de refroidissement avant de travailler sur le chalumeau.

LES PIÈCES MOBILES PEUVENT CAUSER DES BLESSURES.

• Éloignez-vous des pièces mobiles telles que les ventilateurs.

• Gardez tous les panneaux, portes, couvercles et protecteurs fermés et bien en place.

LES RÉSIDUS DE MÉTAL PEUVENT CAUSER DES BLESSURES AUX YEUX.

• Portez des lunettes de sécurité munies de protecteurs latéraux ou d’une visière.

LES CHAMPS MAGNÉTIQUES PEUVENT AVOIR DES CONSÉQUENCES SUR LES

STIMULATEURS CARDIAQUES.

• Les gens portant un stimulateur cardiaque doivent rester à l’écart.

• Les gens portant un stimulateur cardiaque doivent consulter leur médecin avant de s’approcher
d’une zone de travail de coupage plasma.

UNE SURUTILISATION PEUT ENTRAÎNER UNE SURCHAUFFE.

• Prévoyez des périodes de refroidissement; suivez le facteur nominal d’utilisation.

• Réduisez l’intensité (l’épaisseur) ou réduisez la capacité de rendement avant de reprendre le
coupage.

RISQUE D’EXPLOSION DE L’HYDROGÈNE.

• Lorsque vous coupez de l’aluminium sous l’eau ou avec de l’eau en contact avec le dessous de la
feuille d’aluminium, de l’hydrogène libre peut s’accumuler sous la pièce à couper.

• Consultez votre ingénieur de coupe et suivez les instructions du tableau d’eau pour de l’aide.

LA CHUTE DE L’APPAREIL PEUT CAUSER DES BLESSURES.

• Utilisez seulement les poignées de levage pour lever l’unité et NON le train roulant, les cylindres
de gaz ou tout autre accessoire.

• Utilisez un équipement de capacité adéquate pour soulever l’unité.

• Si vous utilisez les fourches d’un chariot élévateur pour soulever l’unité, assurez-vous qu’elles
sont suffisamment longues pour dépasser du côté opposé de l’unité.

RISQUE D’INCENDIE OU D’EXPLOSION.

• Ne placez pas l’unité sur, au-dessus ou près de surfaces combustibles.

• Ne placez pas l’unité près de produits inflammables.

• Ne surchargez pas le câblage du bâtiment. Assurez-vous que le système d’alimentation est
correctement dimensionné, adapté et protégé pour la manutention de cette unité.

L’ARC PLASMA PEUT ENDOMMAGER LES TUYAUX GELÉS.

• Ne placez pas l’unité sur, au-dessus ou près de surfaces combustibles.

• Ne placez pas l’unité près de produits inflammables.

• Ne surchargez pas le câblage du bâtiment. Assurez-vous que le système d’alimentation est
correctement dimensionné, adapté et protégé pour la manutention de cette unité.

LA STATIQUE (DES) PEUT ENDOMMAGER LES CARTES DE CIRCUITS IMPRIMÉS.

• Mettez la dragonne mise à la terre AVANT de manipuler des circuits imprimés ou des pièces.

• Utilisez des sacs et boîtes antistatiques convenables pour ranger, déménager ou expédier des
cartes de circuits imprimés.

42

WWW.FORNEYIND.COM

LE RAYONNEMENT À HAUTE FRÉQUENCE PEUT CAUSER DE L’INTERFÉRENCE.

• Les hautes fréquences peuvent interférer avec la radionavigation, les services de sécurité,
les ordinateurs et l’équipement de communication. Seules les personnes qui connaissent les
équipements électroniques peuvent effectuer l’installation. Il revient à l’utilisateur d’embaucher
un électricien qualifié rapidement pour corriger tout problème d’interférence causé par
l’installation. Arrêtez d’utiliser l’équipement immédiatement si vous recevez une notification de
la FCC à propos de l’interférence. Faites vérifier et entretenir l’installation régulièrement. Gardez
les portes et panneaux originaux de haute fréquence bien fermés, gardez les éclateurs au
réglage approprié et utilisez des protections et des mises à la terre pour minimiser la possibilité
d’interférence.

LE COUPAGE À L’ARC PEUT CAUSER DE L’INTERFÉRENCE.

• L’énergie électromagnétique peut interférer avec de l’équipement électronique sensible tel que
des ordinateurs et de l’équipement fonctionnant grâce à un ordinateur comme les robots. Pour
réduire les risques d’interférence, gardez les câbles aussi courts que possible, près les uns des
autres et au niveau du sol. Situez vos opérations de coupage à 100 mètres de tout équipement
électronique sensible. Assurez-vous que la source d’énergie est installée et mise à la terre selon
les directives du présent manuel. S’il y a toujours de l’interférence, l’utilisateur doit prendre des
mesures additionnelles telles que déplacer la machine, utiliser des câbles blindés, utiliser des
filtres antiparasites ou blinder la zone de travail.

43

WWW.FORNEYIND.COM

GARANTIE ..........................................................................................................................................................................36

INFORMATIONS CONCERNANT LA SÉCURITÉ ......................................................................................................................37

UTILISATION DES SYMBOLES ........................................................................................................................................ 37

PROPOSITION 65 DE L’ÉTAT DE LA CALIFORNIE ............................................................................................................ 37

NORMES DE SÉCURITÉ PRINCIPALES ............................................................................................................................37

INFORMATION EMF .....................................................................................................................................................38

RISQUES DU COUPAGE PLASMA .................................................................................................................................38

SYMBOLES ADDITIONNELS POUR L’INSTALLATION, L’UTILISATION ET L’ENTRETIEN ........................................................41

TABLE DES MATIÈRES ...........................................................................................................................................................43

INSTALLATION ....................................................................................................................................................................44

BASES DU PLASMA ......................................................................................................................................................44

INSTALLATION DU SYSTÈME AU PLASMA .....................................................................................................................45

CHALUMEAU (SI NÉCESSAIRE) .....................................................................................................................................46

FONCTIONNALITÉS ET COMMANDES .........................................................................................................................47

FIXATION DU PINCEUR ................................................................................................................................................48

CONNEXION DU CORDON D’ALIMENTATION .............................................................................................................48

MISE EN MARCHE DU SYSTÈME ...................................................................................................................................48

UTILISATION DE LA COUPEUSE ....................................................................................................................................48

PIÈCES DU CHALUMEAU ..............................................................................................................................................48

PUISSANCE D’ENTRÉE .................................................................................................................................................49

PRISE DE MASSE, CÂBLE DE MISE À LA TERRE ...............................................................................................................49

SYSTÈME DE VIDANGE AUTOMATIQUE .......................................................................................................................49

VÉRIFICATION DE LA QUALITÉ DE L’AIR ........................................................................................................................49

FONCTIONNEMENT ............................................................................................................................................................49

DESCRIPTION ..............................................................................................................................................................49

SERVICE NOMINAL ET SPÉCIFICATIONS DE LA SOURCE D’ÉNERGIE .............................................................................49

PLAQUE SIGNALÉTIQUE DU RENDEMENT ....................................................................................................................49

CAPACITÉ DE RENDEMENT ET SURCHAUFFE ................................................................................................................50

SERVICE NOMINAL ET SPÉCIFICATIONS DU CHALUMEAU ............................................................................................50

CAPACITÉ DE COUPE ................................................................................................................................................... 50

COUPAGE ................................................................................................................................................................... 51

ENTRETIEN ET RÉPARATION .................................................................................................................................................52

ENTRETIEN GÉNÉRAL ...................................................................................................................................................52

ENTRETIEN DES PIÈCES CONSOMMABLES ...................................................................................................................53

DÉPANNAGE ...................................................................................................................................................................... 55

SCHÉMA DE CÂBLAGE ........................................................................................................................................................59

PIÈCES ................................................................................................................................................................................60

LISTE DES PIÈCES DE L’UNITÉ ........................................................................................................................................ 60

NOMENCLATURE DES PIÈCES DE LA MACHINE ............................................................................................................61

SÉLECTION ET REMPLACEMENT DES CONSOMMABLES DU CHALUMEAU .....................................................................61

LISTE DES PIÈCES DU CHALUMEAU ...............................................................................................................................62

NOMENCLATURE DES PIÈCES DU CHALUMEAU ............................................................................................................63

REMARQUES POUR L’UTILISATEUR .......................................................................................................................................64

Table des matières

44

WWW.FORNEYIND.COM

QU’EST-CE QUE LE PLASMA?

Une façon simple de décrire le plasma serait de dire qu’il s’agit du quatrième état de la matière. Les
trois états normaux de la matière sont solide, liquide ou gazeux. Pour l’eau, ces trois états sont la glace,
le liquide et la vapeur. La différence entre ces états tient à leurs niveaux d’énergie. Lorsqu’on ajoute de
l’énergie sous forme de chaleur à la glace, celle-ci fond et donne de l’eau. Lorsqu’on ajoute plus d’énergie,
l’eau s’évapore en hydrogène et en oxygène sous forme de vapeur. En ajoutant encore plus d’énergie
à la vapeur, ces gaz deviennent ionisés. Le processus d’ionisation fait en sorte que les gaz deviennent
conducteurs. Le gaz conducteur et ionisé est appelé plasma.

COMMENT LE PLASMA COUPE-T-IL LE MÉTAL?

Le processus de coupage plasma, utilisé dans la coupe de métaux conducteurs, utilise ce gaz conducteur
pour transférer l’énergie d’une source de courant électrique en passant par un chalumeau plasma sur le
matériel à couper. Ce système de coupage à l’arc plasma de base est composé d’une source de courant,
d’un circuit d’amorçage de l’arc et d’un chalumeau. Ces composants de système fournissent l’énergie
électrique, la capacité d’ionisation et le contrôle des processus nécessaires pour rendre des coupes
hautement efficaces et de grande qualité à partir d’une variété de matériaux différents.

L’alimentation électrique est une source de courant continu (CC). La tension en circuit ouvert se trouve
typiquement entre 240 et 400 V CC. Le courant de sortie (intensité de courant) de la source de courant
détermine la capacité de vitesse et d’épaisseur de coupe du système. La fonction principale de la source de
courant est de fournir l’énergie appropriée pour maintenir l’arc plasma après l’ionisation.

Le circuit d’amorçage de l’arc est un circuit de générateur à haute fréquence produisant une tension en c.a.
entre 5 000 et 10 000 volts à environ 2 mégahertz. Cette tension est utilisée pour créer un arc de haute
intensité à l’intérieur du chalumeau pour ioniser le gaz, et ainsi produire le plasma.

Le chalumeau sert de porteur au consommable et à l’électrode et refroidit ces pièces (par l’air). La buse et
l’électrode compriment et maintiennent le jet de plasma.

UTILISATION DU COUPEUR AU PLASMA

La source de courant et le circuit d’amorçage de l’arc sont liés au chalumeau grâce aux fils et aux câbles
de connexion. Ces fils et câbles fournissent la bonne circulation de gaz et de courant électrique ainsi que la
haute fréquence nécessaire au chalumeau pour démarrer et maintenir le processus.

1. Un signal d’entrée de démarrage est envoyé au bloc d’alimentation. La tension à circuit ouvert et
la circulation de gaz sont activées simultanément et sont dirigées vers le chalumeau. La tension
à circuit ouvert peut être mesurée à partir de l’électrode (-) vers la buse (+). Veuillez noter que
la buse est connectée au circuit positif dans le bloc d’alimentation à l’aide d’une résistance et
d’un relais (relais de l’arc pilote), alors que le métal à couper (pièce de travail) est connecté
directement au circuit positif. Le gaz passe par la buse et sort par l’orifice. À cette étape, il n’y a
pas d’arc et de trajet de courant pour la tension CC.

2. Une fois que la circulation de gaz se stabilise, le circuit à haute fréquence est activé. La haute
fréquence se divise entre l’électrode et la buse à l’intérieur du chalumeau de manière à ce que le
gaz ait à passer à travers l’arc avant de sortir de la buse. L’énergie transférée entre l’arc à haute
fréquence et le gaz rend le gaz ionisé et conducteur d’électricité. Ce gaz conducteur d’électricité
crée un trajet de courant entre l’électrode et la buse, ce qui entraîne la formation d’un arc
plasma. La circulation de gaz force cet arc à pénétrer dans l’orifice de la buse, créant ainsi un
arc pilote.

3. En assumant que la buse se trouve à proximité de la pièce de travail, l’arc pilote s’attachera à
cette dernière puisque le trajet de courant vers le circuit positif (au bloc d’alimentation) n’est pas
restreint par une résistance comme l’est la connexion positive de la buse. La circulation de courant
vers la pièce de travail est captée de manière électronique au bloc d’alimentation. Lorsque cette
circulation de courant est captée, la haute fréquence est désactivée et le relais de l’arc pilote est
ouvert. L’ionisation du gaz est maintenue avec l’énergie provenant de l’arc CC principal.

Installation

Bases du plasma

45

WWW.FORNEYIND.COM

4. La température de l’arc plasma fait fondre le métal et perce la pièce de travail. Le gaz à grande
vitesse enlève la matière fondue qui se trouve au bas du trait de coupage. C’est à ce moment que
le mouvement du chalumeau se met en œuvre et que le processus de coupage commence.

5. Une fois que vous avez terminé le coupage, de l’air d’après circulation se déplace dans le
chalumeau et les consommables afin de les refroidir et pour que votre système soit prêt pour la
prochaine coupe.

AVANTAGES DU PLASMA

1. Meilleure qualité de coupage : moins de crasse, zone atteinte par la chaleur plus petite et
meilleur angle de coupage.

2. Meilleure productivité : les temps de coupage et de perçage sont jusqu’à 8,5 fois plus rapides
qu’avec l’oxygaz.

3. Coût plus faible par pièce : bien que les frais d’utilisation du plasma aient tendance à être
plus élevés que ceux de l’oxygaz, les utilisateurs comblent cette augmentation en augmentant
les pieds linéaires pouvant être coupés en une heure, réduisant ainsi le coût par pied carré à
couper, particulièrement sur la durée du projet.

4. Meilleure rentabilité : coût plus faible par pièce = plus de profits.

5. Plus facile à utiliser : coupage par glissement, pas de gaz à réguler, pas de flammes à régler et
réglages simples.

6. Plus flexible : coupe tout matériau conducteur d’électricité alors que l’oxygaz peut seulement
couper l’acier doux. Excellent pour les types de coupage suivants : biseautage, gougeage,
perçage, coupage de gabarit et de cercle de guidage, coupage à la main, coupage en paquets,
coupage de marquage, coupage par goutte.

7. Sécurité améliorée : pas de gaz comprimé ni de gaz inflammable.

DÉBALLEZ VOTRE SYSTÈME AU PLASMA 700P DE FORNEY

• Vérifiez que vous avez reçu tous les articles que vous avez achetés et qu’ils sont en bon état.

• Vérifiez que votre bloc d’alimentation n’a pas été endommagé pendant la livraison.

COMPOSANTS

• Comparez les articles dans la boîte aux illustrations dans le présent manuel d’utilisation.

• Pour les besoins de la livraison, le manche noir et l’enrouleur pour chalumeau au-dessus du
système au plasma sont livrés désassemblés.

• Pour l’assembler, placez le manche noir sur le milieu/haut du système au plasma en faisant
correspondre les trous avec ceux sur le système. Prenez les boulons noirs (2 chacun) fournis dans
le sac de pièces en plastique et insérez les boulons et rondelles sur le manche pour le maintenir
en place.

• REMARQUE : Une électrode et une buse de rechange (1 de chaque) sont incluses dans le sac

de pièces afin de remplacer les pièces de votre chalumeau après utilisation. Gardez-les dans
un endroit sécuritaire en prévision d’une utilisation ultérieure.

VUE DE FACE DU SYSTÈME AU PLASMA 700P VUE DE DERRIÈRE DU SYSTÈME AU PLASMA 700P

Installation du système au plasma

46

WWW.FORNEYIND.COM

MANIPULATION ET POSITIONNEMENT DE LA SOURCE D’ÉNERGIE

• Placez votre système au plasma 700P de Forney près d’une prise de courant de 230 V ou 120 V.
Si vous utilisez une puissance d’entrée de 120 V, assurez-vous d’utiliser l’adaptateur fourni dans
la boîte.

• Choisissez un emplacement avec une bonne circulation d’air et assurez-vous qu’il n’y a aucun
gaz, poussière ou fumée présents.

• Placez l’unité sur une surface plane et stable.

• Assurez-vous qu’aucun obstacle n’empêchera l’air de refroidissement de s’échapper par les
ouvertures avant et arrière de la machine.

• Créez un espace ouvert d’au moins 15 pieds (5 m) autour de la machine.

• Si vous devez déplacer la machine, débranchez toujours la fiche de la prise et rassemblez les
câbles afin de ne pas les endommager.

EXIGENCES QUANT À LA MISE À LA TERRE

• Pour assurer votre sécurité, une utilisation correcte et pour réduire l’interférence
électromagnétique (EMI), le système 700P de Forney doit être adéquatement mis à la terre.

• Le bloc d’alimentation doit être mis à la terre grâce au cordon d’alimentation en respectant les
normes électriques nationales et locales.

• Le service monophasé doit être de type à 3 fils avec un fil vert ou vert et jaune pour la protection
par la mise à la terre. N’utilisez pas de service à 2 fils.

ALIMENTATION EN AIR/GAZ

• Votre système au plasma 700P de Forney ne comprend pas de compresseur d’air à piston
intégré; par conséquent, une source d’air propre et sec ou d’azote doit alimenter votre coupeuse
au plasma.

• La pression fournie doit se situer entre 60 et 80 psi (4,2 et 5,6 kg/cm²) REMARQUE : L’unité ne
fonctionnera pas si la pression d’air d’entrée est en dessous de 50 psi (3,5 kg/cm²). Le débit doit
être approximativement de 3,5 pi3/min (0,1 m3/min).

• Le non-respect de ces paramètres pourrait entraîner des températures excessives d’utilisation ou
endommager le chalumeau.

PURGE MANUELLE

• L’huile et l’humidité dans l’air peuvent endommager la machine.

• L’unité est munie d’un filtre à air qui emprisonne les vapeurs d’eau et d’huile dans l’atmosphère.

• L’eau contenue dans le verre filtrant peut être purgée si vous poussez le connecteur de purge vers
le haut.

N’UTILISEZ QUE DES CHALUMEAUX SPÉCIFIÉS DANS LE PRÉSENT MANUEL

D’INSTRUCTIONS.

ATTENTION! Débranchez la source d’alimentation avant l’assemblage ou le désassemblage du

chalumeau.

AVANT DE COMMENCER LE COUPAGE, VÉRIFIEZ QUE LES PIÈCES SONT

CORRECTEMENT ASSEMBLÉES EN INSPECTANT LE CHALUMEAU COUPEUR COMME
INDIQUÉ CI-DESSOUS.

L’ARC PLASMA SUR LES CHALUMEAUX INSTANTANÉS PEUT ENTRAÎNER DES

BLESSURES ET DES BRÛLURES.

ATTENTION! L’arc plasma se crée immédiatement lorsque la gâchette du chalumeau est enfoncée.

Assurez-vous que l’alimentation est coupée et que la machine est débranchée avant de changer les
consommables.

Chalumeau (si nécessaire)

47

WWW.FORNEYIND.COM

CHALUMEAU AU PLASMA BIEN ASSEMBLÉ

SÉQUENCE D’ASSEMBLAGE ADÉQUATE POUR LES CONSOMMABLES DU SYSTÈME AU PLASMA

Si les consommables de votre chalumeau au plasma ne sont pas déjà assemblés, procédez comme
suit :

1. Placez le chalumeau de sorte que le bouclier soit face vers le haut pour éviter que les pièces ne
tombent.

2. Installez l’électrode, l’anneau diffuseur d’air et la buse.

3. Serrez à la main le bouclier jusqu’à ce qu’il soit bien installé sur le chalumeau coupeur. Si vous
sentez de la résistance lorsque vous installez le bouclier, vérifiez le filetage.

4. Le sac de pièces en plastique contient une électrode et une buse de remplacement pour usage
ultérieur. Voir la section Entretien du chalumeau pour la procédure de remplacement.

Fonctionnalités et commandes

SHIELD CAP

Contact

RETAINING CAP

CUTTING TIP

GAS DIFFUSER

ELECTRODE

PERFORMANCE
MAXIMALE

CAPUCHON DE

PROTECTION

POLYVALENCE
MAXIMALE

Deux ensembles de consommables sont fournis.

1. PERFORMANCE MAXIMALE

- Maximise la vitesse de coupe et
l’épaisseur

2. POLYVALENCE MAXIMALE

- Doit être utilisé sur un matériau plus
mince, dans les espaces restreints où une
puissance d’entrée maximale n’est pas
disponible.

- Utilisez une pointe de diamètre plus petit
lorsque vous coupez avec une puissance
d’entrée de 120 V.

CAPUCHON DE

RETENUE

BUSE DE COUPE

DIFFUSEUR DE GAZ

ÉLECTRODE

1

3

2

4
5

6

10

7

9

48

WWW.FORNEYIND.COM

1. Interrupteur ON/OFF (MARCHE/ARRÊT) : en position ON (MARCHE), la machine est prête pour
une utilisation normale. Tous les circuits de commande du système sont activés. La position OFF
(ARRÊT) désactive les circuits de commande.

2. Voyant DEL vert : clignote pendant quelques secondes pour montrer que les condensateurs sont
en cours de chargement et que la machine est prête à être utilisée. Il s’ALLUME lorsqu’une tension
d’entrée est appliquée selon une plage régulière (95 à 270 V).

3. Voyant DEL jaune : s’ALLUME lorsque la protection thermique ou contre la sur-tension est activée.

4. Voyant DEL rouge : s’ALLUME lorsque la protection contre la sous-pression fonctionne (la pression
est inférieure à 50 psi [3,5 kg/cm²]). Il clignote lorsqu’il y a un court-circuit à l’intérieur du
chalumeau ou lorsque les pièces du chalumeau ne sont pas bien installées.

5. Voyant DEL jaune : s’ALLUME lorsque le chalumeau est activé. Clignote rapidement pendant le
prérefroidissement par air avant l’allumage de l’arc pilote. Clignote lentement si l’arc de coupage
n’est pas amorcé après 5 secondes.

6. Câble de travail et prise de masse

7. Câble d’alimentation

8. Sélecteur de circulation de l’air

9. Le raccord de l’air comprimé mène au régulateur de débit d’air interne

10. Connexion du chalumeau

Fixation du pinceur

Connectez la prise de masse du câble de mise à la terre à la pièce à couper ou à l’établi métallique. Prenez
les précautions suivantes :

• Vérifiez qu’il y a un bon contact électrique, particulièrement si des feuilles isolées ou oxydées
sont coupées.

• Effectuez les branchements de mise à la terre aussi près que possible de la zone de coupage
pour réduire l’exposition aux champs électriques et magnétiques (EMF).

• L’utilisation de structures métalliques qui ne font pas partie de la pièce à couper, comme le
câble de retour du courant de coupage, peut compromettre la sécurité du système et donner des
résultats de coupage imprécis.

• Ne mettez pas à la terre la pièce qui doit être retirée.

• La prise de masse doit être fixée à la pièce à couper lors du coupage.

Connexion du cordon d’alimentation

Branchez le cordon d’alimentation du système 700P de Forney dans une prise de courant de 230 V ou
120 V (avec adaptateur) adéquate.

Mise en marche du système

Réglez l’interrupteur ON/OFF (MARCHE/ARRÊT) à l’arrière de la machine en position On (Marche).

Utilisation de la coupeuse

AVANT D’UTILISER LE SYSTÈME

ATTENTION! Débranchez le bloc d’alimentation avant de désassembler le chalumeau. Vérifiez et suivez

les instructions, y compris les mesures de sécurité présentées dans ce manuel d’utilisation.

Pièces du chalumeau

Vérifiez que les pièces sont correctement assemblées et installées sur le chalumeau (consultez la section Sélection
des consommables du chalumeau). REMARQUE : Le bloc d’alimentation ne fonctionnera pas si le bouclier du
chalumeau est complètement appuyé contre les broches des pièces en place sur le chalumeau coupeur.

49

WWW.FORNEYIND.COM

Puissance d’entrée

• Vérifiez que la tension d’entrée de la source d’énergie est adéquate.

• Assurez-vous que la source d’énergie répond aux exigences de protection de circuit et de
câblage.

• Branchez l’unité et fermez le sectionneur principal pour fournir l’énergie primaire au système.

Prise de masse, câble de mise à la terre

Vérifiez que la connexion du câble de mise à la terre à la pièce à couper est solide.

Système de vidange automatique

• Une fois que vous avez connecté l’alimentation en air comprimé, mettez la machine en marche.
Le ventilateur de refroidissement se met en marche ainsi que la vidange de gaz automatique de
8 secondes pour enlever toute condensation qui aurait pu s’accumuler dans le chalumeau et le
câble à l’arrêt du système.

• Lorsque la vidange de gaz est terminée, l’arc pilote peut être amorcé en appuyant sur la
gâchette du chalumeau puis le coupage peut commencer. Lorsque vous avez terminé de couper,
l’air comprimé continue à circuler pendant 20 secondes pour refroidir le chalumeau.

Vérification de la qualité de l’air

• Pour vérifier la qualité de l’air, désactivez le chalumeau (circulation d’air suivant l’arrêt) et
placez la lentille filtrante de soudage devant le chalumeau. Toute trace d’huile ou d’humidité
dans l’air sera visible dans la lentille.

• N’amorcez PAS l’arc pilote pendant que vous vérifiez la qualité de l’air.

Le système au plasma 700P de Forney est facile à transporter, compatible avec les générateurs et convient à
une vaste sélection de travaux de coupage.

Le système au plasma 700P de Forney comprend : deux ensembles complets de consommables nécessaires
pour un rendement maximal ou pour une polyvalence maximale (coupelle de protection, anneau de
dispersion d’air, électrode et buse), un assemblage de chalumeau, un fil de chalumeau, un câble de mise à
la terre avec une prise de masse et une source d’alimentation à ondulateur au plasma.

Des consommables et des accessoires supplémentaires peuvent être commandés chez tous les détaillants
Forney autorisés. Consultez la section Entretien et pièces du présent manuel pour d’autres renseignements.

Poids : 35 lb (15,88 kg)

Consultez la plaque signalétique à l’arrière de la machine pour le service nominal et les spécifications.

Exigences du générateur :

Entraînement du moteur
Courant de sortie
Rendement

3 000 - 11 500 W
20 - 50 A
Plein étirement de l’arc

Au bas du système au plasma se trouve une plaque comprenant toutes les spécifications de votre système
au plasma 700P de Forney, y compris le numéro de série du produit.

Fonctionnement

Description

Service nominal et spécifications de la source d’énergie

Plaque signalétique du rendement

50

WWW.FORNEYIND.COM

Le facteur d’utilisation est la durée, en minutes, durant laquelle l’arc plasma peut rester activé dans une
période de 10 minutes lorsqu’il est utilisé à une température ambiante de 104 °F (40 °C).

Si le bloc d’alimentation surchauffe parce que le facteur d’utilisation a été dépassé, le voyant DEL jaune de
la température s’allumera, l’arc s’éteindra et le ventilateur restera en marche. Pour continuer le coupage,
attendez que le voyant DEL jaune de la température s’éteigne. REMARQUE : Dépasser le facteur d’utilisation
peut endommager le système et annuler la garantie.

Modèle : chalumeau au plasma

• Chalumeau refroidi à l’air pour le coupage à l’arc plasma (PAC)

• Les caractéristiques de sécurité des pièces en place nécessitent que toutes les pièces soient en
place avant l’utilisation

• Protection sécuritaire de la gâchette

• 35 % du facteur d’utilisation

• Capacité de coupe, voir ci-dessous

SÉLECTION DES CONSOMMABLES DU CHALUMEAU

Suivez la procédure suivante pour remplacer les consommables du chalumeau :

• Buse de 0,80 mm pour couper les pièces de moins de 1/4” (6,35 mm) d’épaisseur (courant de

sortie de 10 à 30 A) *utilisez l’ensemble de polyvalence maximale - ensemble 1

• Buse de 0,90mm pour couper les pièces de plus de 1/4” (6,35 mm) d’épaisseur (courant de

sortie de 30 à 40 A) *utilisez l’ensemble de polyvalence maximale - Réglage 1

• Pour le coupage de contact de pièces plus épaisses que 1/4” (6,35 mm) avec un courant de

sortie de 30 à 40 A, utilisez la buse de 0,90 mm, la coupelle de protection et l’entretoise de
l’ensemble de rendement maximal - ensemble 2

Si l’arc pilote n’est pas transféré entre le chalumeau au plasma (électrode) et la pièce à couper dans les trois
secondes suivant le démarrage de l’arc pilote, le cycle s’arrête automatiquement (l’arc pilote s’arrête) et l’air
continue à circuler pour refroidir le chalumeau.

Acier

Acier

inoxy-

dable

Aluminium Galvanisé Laiton Cuivre

3/4” (19,05 mm)

1/2”

(12,7 mm)

1/2”

(12,7 mm)

1/2”

(12,7 mm)

1/2”

(12,7 mm)

1/2”

(12,7 mm)

3/8”

(9,5 mm)

CAPACITÉ RECOMMANDÉE CAPACITÉ DE DISJONCTION

• Rendement optimal du système

• Plage d’utilisation idéale pour une excellente qualité de coupe

• Établie avec de nouveaux consommables.

• Capacités haut de gamme du système

• Conçue pour les disjonctions
occasionnellement nécessaires; quand
un degré moins élevé de qualité de
coupe est acceptable

• Réduire les vitesses de coupe

DÉBRANCHEZ L’ÉNERGIE PRIMAIRE À LA SOURCE ET ATTENDEZ QUE LE
CHALUMEAU REFROIDISSE AVANT DE LE DÉSASSEMBLER OU DE DÉSASSEMBLER LE
FIL DU CHALUMEAU.

Capacité de rendement et surchauffe

Service nominal et spécifications du chalumeau

Capacité de coupe

51

WWW.FORNEYIND.COM

COUPAGE À L’AIDE D’UN CHALUMEAU À MAIN

• Le chalumeau peut être tenu de manière ergonomique dans une main ou maintenu à deux
mains. Choisissez la technique avec laquelle vous vous sentez le plus à l’aise et qui vous permet
une bonne maîtrise et un bon mouvement. À l’aide de l’index ou du pouce, appuyez sur
l’interrupteur de commande sur le manche du chalumeau.

• En ayant le chalumeau en position de départ, enfoncez la gâchette. Après la purge initiale des
gaz, l’arc pilote s’allumera et sera maintenu pendant 5 secondes jusqu’à ce que le coupage à
l’arc commence.

• Pour commencer sur un rebord, tenez le chalumeau perpendiculaire à la pièce à couper, le
devant de la buse orienté vers le rebord de la pièce, là où la coupe doit commencer (Fig. A).
Pour le perçage, inclinez le chalumeau légèrement pour diriger les étincelles loin du chalumeau
jusqu’à ce que le trou soit terminé (Fig. B).

• Pour le coupage avec traînée, maintenez le chalumeau en contact avec la pièce à couper.

• Pour les coupes en ligne droite, utilisez un objet droit comme guide pour votre chalumeau.

• Pour les coupes en cercle, utilisez un gabarit ou un accessoire de coupage en cercle pour obtenir
le rayon que vous désirez.

• Une fois commencé, le coupage à l’arc se poursuit tant que la gâchette est enfoncée, à moins
que le chalumeau ne soit retiré de la pièce ou que le mouvement du chalumeau ne soit trop lent.
Restez en mouvement lorsque vous coupez. Coupez à vitesse constante sans prendre de pause.
Maintenez la vitesse de coupe afin que le décalage de coupe soit d’environ 30° derrière la
direction de la course (Fig. C).

• Ajustez la vitesse du chalumeau afin que les étincelles soient dirigées vers le métal et hors du
fond de la coupe.

• Attardez-vous à la fin de votre coupe jusqu’à ce que l’arc coupe complètement à travers la pièce
à couper. Si les étincelles sont projetées vers le haut et en direction du chalumeau coupeur, la
vitesse de course de votre chalumeau est trop rapide; réduisez votre vitesse de course.

• Pour éteindre le chalumeau, relâchez simplement l’interrupteur de commande. Lorsque
l’interrupteur est relâché, une circulation d’air se produira. Si la gâchette est enfoncée pendant
cette circulation d’air, l’arc pilote se remettra en marche.

• Consultez la section Dépannage du présent manuel d’utilisation si le chalumeau ou le système ne
fonctionne pas comme prévu.

REMARQUE : Si le coupage à l’arc est interrompu et que la gâchette du chalumeau est toujours
enfoncée, l’arc pilote se réactivera automatiquement après 3 secondes.
REMARQUE : Si les étincelles sont projetées vers le haut et en direction du chalumeau coupeur, la
vitesse de course de votre chalumeau est trop rapide; réduisez votre vitesse de course.

REMARQUE : Pour couper des grilles, ajustez le courant de coupage à 20 - 35 A.

PERÇAGE À L’AIDE D’UN CHALUMEAU À MAIN
REMARQUE : S’il est nécessaire d’effectuer une coupe sur une feuille de métal plus épaisse que la capacité

de perçage maximale (sans commencer au rebord), pratiquez un trou de 1/4” (6,35 mm) à l’aide d’une
perceuse électrique pour commencer le coupage.

Coupage

52

WWW.FORNEYIND.COM

• Lorsque vous percez avec un chalumeau à main, inclinez légèrement le chalumeau afin que le
retour de particules ne soit pas orienté vers le chalumeau (et l’opérateur) (Fig. B).

• Terminez le perçage à l’extérieur de la ligne de coupe puis effectuez la coupe en suivant la ligne.
Tenez le chalumeau perpendiculaire à la pièce à couper après que le perçage soit terminé (Fig. D).

• Nettoyez les éclaboussures et les incrustants du bouclier et de la buse dès que possible. Asperger
le bouclier d’un composé antiéclaboussure ou le tremper dedans minimisera la quantité
d’incrustants qui y adhère.

• Consultez la section Dépannage du présent manuel d’utilisation si le chalumeau ou le système ne
fonctionne pas comme prévu.

IMPORTANT! Revoyez fréquemment les Mesures de sécurité importantes au début du présent manuel.

DÉBRANCHEZ L’ÉNERGIE PRIMAIRE À LA SOURCE ET ATTENDEZ QUE LE CHALUMEAU
REFROIDISSE AVANT DE LE DÉSASSEMBLER OU DE DÉSASSEMBLER LE FIL DU
CHALUMEAU.

ATTENTION! Assurez-vous que l’opérateur porte des gants, des vêtements et des protections

oculaires et auditives adéquats. Assurez-vous qu’aucune partie du corps de l’opérateur n’entre en
contact avec la pièce à couper pendant que le chalumeau est activé.

ATTENTION! Les étincelles causées par le processus de coupe peuvent endommager les surfaces
enduites ou peintes ou les autres surfaces comme le verre, le plastique et le métal.

REMARQUE : Manipulez les fils du chalumeau avec soin et protégez-les contre l’usure.

DÉBRANCHEZ L’ÉNERGIE PRIMAIRE À LA SOURCE ET ATTENDEZ QUE LE

CHALUMEAU REFROIDISSE AVANT DE LE DÉSASSEMBLER OU DE DÉSASSEMBLER
LES FILS DU CHALUMEAU OU DE LES ENTRETENIR.

ATTENTION! L’entretien ne peut être effectué hors de l’unité que si la personne responsable de

cette opération a les connaissances techniques nécessaires et les outils appropriés. Dans le cas
contraire, contactez le centre de service le plus près.

ATTENTION! N’accédez jamais à l’intérieur de la machine (retrait du panneau) ou ne touchez
jamais au chalumeau (désassemblage) sans tout d’abord avoir débranché la fiche d’alimentation.

TOUTE INSPECTION EFFECTUÉE SOUS TENSION À L’INTÉRIEUR DE LA MACHINE OU

À L’INTÉRIEUR DU CHALUMEAU PEUT ENTRAÎNER DES DÉCHARGES ÉLECTRIQUES
GRAVES SI VOUS ENTREZ EN CONTACT DIRECT AVEC DES PIÈCES SOUS TENSION.

ATTENTION! N’utilisez que de l’air comprimé sec pour le nettoyage. N’orientez pas le jet d’air

vers les circuits électroniques compris dans ce système.

Le système au plasma 700P de Forney est une machine qui doit être entretenue régulièrement afin de
garder le système dans un état de fonctionnement optimal et de fournir une valeur à long terme à votre
investissement. Il est recommandé d’inspecter l’unité tous les 3 ou 4 mois (selon la fréquence d’utilisation).
Utilisez de l’air comprimé pour retirer les dépôts de poussière. Le bouclier du chalumeau et la buse
devraient être inspectés régulièrement pour détecter l’usure ou les bris. Remplacez la buse si elle est

Entretien et réparation

Entretien général

53

WWW.FORNEYIND.COM

endommagée ou si elle est élargie par rapport à sa taille d’origine. Si les surfaces sont particulièrement
oxydées, nettoyez-les avec un papier abrasif très fin. Remplacez l’anneau diffuseur d’air s’il est brûlé ou
fissuré. Remplacez l’électrode lorsque la pointe au bout de sa surface est d’environ 0,075'' (0,2 mm). Le
non-respect de l’entretien du système, de ses consommables et de l’environnement de travail réduira le
rendement du système, qui donnera des résultats en dessous des niveaux de rendement optimaux.

FRÉQUENCE ENTRETIEN RÉGULIER À EFFECTUER

À chaque utilisation • Vérifiez les voyants et apportez les corrections aux

problèmes.

• Nettoyez le bouclier, la buse, l’anneau diffuseur d’air
et l’électrode et vérifiez qu’ils sont bien installés, qu’ils
ne sont pas usés, endommagés (brûlures, distorsions
ou fissures), sales, encombrés ou qu’ils n’ont pas de
trous obstrués.

Chaque semaine • Vérifiez le système de fermeture du bouclier.
3 mois • Remplacez les pièces fissurées ou endommagées.

• Vérifiez que la gâchette du chalumeau n’est pas
endommagée.

• Vérifiez que le corps du chalumeau n’est pas usé et
que ses fils ne sont pas à découvert ou endommagés;
remplacez-les au besoin.

• Vérifiez que l’enveloppe extérieure du fil du pinceur
n’est pas usée; réparez-la ou remplacez-la au besoin.

• Vérifiez que le cordon d’alimentation n’est pas usé
ou endommagé; remplacez-le s’il est endommagé.

6 mois • Soufflez ou passez l’aspirateur à l’intérieur.

ATTENTION! Les consommables du chalumeau doivent
être serrés à la main. Une clé est fournie pour retirer l’électrode
si vous avez besoin de force supplémentaire pour y parvenir.

ATTENTION! Vérifiez que le bouclier, la buse, le diffuseur
d’air et l’électrode ne sont pas usés et n’ont pas de débris avant de couper et dès que la vitesse de
coupage est significativement réduite.

ATTENTION! N’utilisez que de l’air comprimé sec pour le nettoyage. N’orientez pas le jet d’air
vers les circuits électroniques compris dans ce système.

ATTENTION! N’utilisez pas le chalumeau s’il manque la buse ou l’électrode. Assurez-vous
d’utiliser des pièces d’origine Forney.

REMARQUE : Il est recommandé de remplacer l’électrode et la buse en même temps pour assurer une usure
égale et un rendement optimal.

Entretien des pièces consommables

Clé pour l’électrode

54

WWW.FORNEYIND.COM

PIÈCE INSPECTION ACTION

Bouclier

La rondeur du trou central. Remplacez le bouclier si le trou n’est

plus rond.

L’accumulation de débris dans
l’espace entre le bouclier et la
buse.

Retirez le bouclier et nettoyez-le
pour enlever tout débris, remplacez
le bouclier s’il est endommagé ou
impossible à nettoyer.

Examinez-le pour voir s’il
présente des fissures, des
trous causés par des brûlures
ou des éclats.

S’il est fissuré, troué par des brûlures
ou éclaté, remplacez-le.

Buse
(Embout)

Le trou central devrait être
rond.

Remplacez-la si le trou central n’est
plus rond ou arrondi.

Extérieur oxydé. Peut être nettoyé à l’aide d’un chiffon

abrasif, n’utilisez pas de solvant.

Anneau
diffuseur
d’air

Vérifiez qu’il n’y a pas de
brûlure ni de fissure ou que
les trous de circulation d’air
ne sont pas obstrués.

S’il est endommagé, remplacez-le.

Électrode

Vérifiez que la surface
centrale n’est pas usée et
vérifiez la profondeur du trou.

Remplacez l’électrode lorsque les
dépôts en pointe sur la surface
émettrice sont d’une épaisseur
d’environ 1/16” (2 mm).

Chalumeau
coupeur

Vérifiez que sa surface n’est
pas endommagée, usée ou
pleine de débris.

Nettoyez s’il y a présence de débris,
n’utilisez pas de solvant.

Remplacez le chalumeau si sa tête est
fissurée ou usée.

Manche et
câble du
chalumeau

Ces pièces ne nécessitent
normalement pas d’entretien
particulier sauf une inspection
et un nettoyage réguliers.

Nettoyez s’il y a présence de débris,
n’utilisez pas de solvant.

Remplacez le chalumeau s’il est
fissuré ou usé.

NE touchez PAS le chalumeau et
le câble avec des pièces tièdes ou
chaudes.

NE tendez PAS le câble.
NE déplacez PAS le câble sur des

rebords tranchants ou des surfaces
abrasives.

Enroulez le câble en spirales
régulières s’il est trop long.

NE marchez PAS sur le câble.

Pinceur et
câble

Ces pièces ne nécessitent
normalement pas d’entretien
particulier sauf une inspection
et un nettoyage réguliers.

Suivez les mêmes indications que
pour le manche et le câble du
chalumeau

COMPRESSEUR

55

WWW.FORNEYIND.COM

PIÈCE INSPECTION ACTION

Filtre à eau

Vérifiez s’il y a présence
d’humidité

Purgez au besoin

Pendant l’exécution de travaux de coupage, des défaillances peuvent survenir qui ne sont pas causées par
un mauvais fonctionnement de l’équipement, mais par une mauvaise utilisation telles que :

Défaillances de coupe les plus courantes :

1. La vitesse de coupe est trop rapide.

2. Les consommables sont usés.

3. Le métal à couper est trop épais.

4. Le pinceur n’est pas fixé correctement à la pièce à couper.

5. Le compresseur est inadéquat.

Le tableau suivant représente les problèmes les plus courants associés à l’usage du système au plasma 700P
de Forney et une explication quant à la résolution des problèmes.

Si vous n’êtes pas en mesure de régler le problème en suivant ce guide de dépannage ou si vous avez
besoin d’aide :

1. contactez votre fournisseur Forney autorisé;

2. contactez le service à la clientèle de Forney.

PROBLÈME RENCONTRÉ RAISONS POSSIBLES SOLUTION RECOMMANDÉE

LE VOYANT DEL VERT EST
ÉTEINT, le ventilateur ne
fonctionne pas.

Pas de puissance
d’entrée

Branchez le système à une source d’énergie
d’entrée adéquate.

Vérifiez que l’alimentation est activée sur le
panneau de force motrice principal ou la boîte du
sectionneur.

Assurez-vous que l’interrupteur (à l’arrière) est en
position On (Marche).

LE VOYANT DEL VERT EST
ALLUMÉ, LE VOYANT DEL
JAUNE Over-temperature
(surchauffe)
EST ALLUMÉ.

L’unité surchauffe. Laissez l’unité refroidir grâce au ventilateur

interne. Une fois qu’elle aura refroidi, réduisez le
temps de coupage à l’arc en dessous du facteur
d’utilisation nominal du système.

Circulation de l’air
obstruée

Vérifiez que les consommables du chalumeau
sont bien installés.

Examinez les consommables pour détecter la
présence d’usure et de débris et vérifiez que les
trous ne sont pas obstrués; remplacez les pièces
usées par de nouveaux consommables Forney.

Dépannage

56

WWW.FORNEYIND.COM

PROBLÈME RENCONTRÉ RAISONS POSSIBLES SOLUTION RECOMMANDÉE

VOYANT DEL VERT
ALLUMÉ, VOYANT
JAUNE Over-temperature
(surchauffe) ÉTEINT,
l’air ne circule pas
lorsque l’interrupteur du
chalumeau est enclenché.

Le bouclier n’est pas
installé correctement

Vérifiez que les consommables du chalumeau
sont bien installés.

Interrupteur du
chalumeau ou pièces
d’assemblage du support
de chalumeau défectueux

Remplacez le chalumeau.

Carte de circuits
imprimés principale
défectueuse

Services techniques qualifiés requis.

VOYANT VERT ALLUMÉ,
VOYANT JAUNE Over­temperature (surchauffe)
ÉTEINT. L’air circule, l’arc
pilote ne se met pas en
marche.

Pièces du chalumeau
défectueuses

Remplacez le chalumeau.

Carte de circuits
imprimés principale
défectueuse

Services techniques qualifiés requis.

Le chalumeau produit
un arc pilote, mais ne
coupe pas.

Le câble de masse n’est
pas branché

Branchez correctement le pinceur à la pièce
à couper.

La puissance d’entrée du
c.a. est trop faible

Assurez-vous que le système a une source
d’énergie d’entrée convenable.

S’il est usé, réduisez la longueur du cordon
prolongateur ou retirez-le.

Carte de circuits
imprimés principale
défectueuse

Services techniques qualifiés requis.

L’arc ne se transfère pas à
la pièce à couper.

Le contact du pinceur
avec la pièce à couper
est insuffisant

Nettoyez l’endroit où le pinceur est fixé à la pièce
à couper pour assurer une bonne connexion
métal sur métal.

Inspectez le pinceur et son câble pour détecter des
défauts; réparez-le ou remplacez-le au besoin.

Le chalumeau peut être
trop éloigné de la pièce
à couper.

Rapprochez le chalumeau de la pièce à couper et
alimentez le chalumeau à nouveau.

Piètre qualité de coupe

Utilisation incorrecte du
chalumeau

Revoyez les instructions d’utilisation.

Les pièces du chalumeau
sont usées

Vérifiez que les consommables ne sont pas usés
et remplacez les pièces usées par de nouveaux
consommables Forney.

Les étincelles sont projetées
vers le haut et en direction
du chalumeau coupeur

Vitesse de coupage trop
élevée

Réduisez la vitesse de course de votre chalumeau.

La pièce à couper est
trop épaisse

Choisissez des pièces à couper plus minces en
respectant les limites d’opération du système.

57

WWW.FORNEYIND.COM

PROBLÈME RENCONTRÉ RAISONS POSSIBLES SOLUTION RECOMMANDÉE

Pénétration insuffisante

Vitesse de coupage trop
élevée

Réduisez la vitesse de course de votre chalumeau.

Le chalumeau est trop
incliné

Assurez-vous que le chalumeau est
perpendiculaire à la pièce à couper.

La pièce à couper est
trop épaisse

Choisissez des pièces à couper plus minces en
respectant les limites d’opération du système.

Le courant de coupe est
trop faible

Assurez-vous que le système a une source
d’énergie d’entrée convenable.

S’il est usé, réduisez la longueur du cordon
prolongateur ou retirez-le.

Les pièces du chalumeau
sont usées

Vérifiez que les consommables ne sont pas usés
et remplacez les pièces usées par de nouveaux
consommables Forney.

Les pièces ne sont pas
d’origine

N’utilisez que des consommables d’origine
Forney pour un rendement optimal.

Interruption du coupage
à l’arc, mais remise en
marche lorsque la gâchette
est à nouveau enfoncée

La vitesse de coupe est
trop lente

Augmentez la vitesse de course de votre
chalumeau.

Distance excessive entre
le chalumeau et la pièce
à couper

Réduisez la distance entre le chalumeau et la
pièce à couper.

Ligne c.a. trop basse :
réduisez le courant de
sortie

Assurez-vous que le système a une source
d’énergie d’entrée convenable.

S’il est usé, réduisez la longueur du cordon
prolongateur ou retirez-le.

Les pièces du chalumeau
sont usées

Vérifiez que les consommables ne sont pas usés
et remplacez les pièces usées par de nouveaux
consommables Forney.

Les pièces ne sont pas
d’origine

N’utilisez que des consommables d’origine
Forney pour un rendement optimal.

Le câble de masse est
débranché

Fixez bien le câble de masse à la pièce à couper,
aussi près que possible de la zone de travail.

Crasse excessive

Vitesse de coupage trop
lente (crasse au bas)

Augmentez la vitesse de course de votre
chalumeau.

Vitesse de coupage trop
rapide (crasse dans le
haut)

Réduisez la vitesse de course de votre chalumeau.

Distance excessive entre
le chalumeau et la pièce
à couper

Réduisez la distance entre le chalumeau et la
pièce à couper.

Le courant de coupe est
trop faible

Assurez-vous que le système a une source
d’énergie d’entrée convenable.

S’il est usé, réduisez la longueur du cordon
prolongateur ou retirez-le.

Les pièces du chalumeau
sont usées

Vérifiez que les consommables ne sont pas usés
et remplacez les pièces usées par de nouveaux
consommables Forney.

Les pièces ne sont pas
d’origine

N’utilisez que des consommables d’origine
Forney pour un rendement optimal.

58

WWW.FORNEYIND.COM

PROBLÈME RENCONTRÉ RAISONS POSSIBLES SOLUTION RECOMMANDÉE

L’angle de coupe est incliné
(pas perpendiculaire)

La position du chalumeau
est incorrecte

Assurez-vous que le chalumeau est
perpendiculaire à la pièce à couper.

Vérifiez que les consommables du chalumeau
sont bien installés.

Usure asymétrique
du trou de la buse ou
mauvais assemblage des
pièces du chalumeau

Vérifiez que les consommables ne sont pas usés
et remplacez les pièces usées par de nouveaux
consommables Forney.

Usure excessive de la buse
ou de l’électrode

La pression d’air est trop
basse

Inspectez le compresseur d’air pour une utilisation
correcte.

Dépassement de la
capacité du système
(matière trop épaisse)

Choisissez des pièces à couper plus minces en
respectant les limites d’opération du système.

Air contaminé (humidité­huile)

Inspectez le compresseur d’air pour une utilisation
correcte.

Allumages dans l’air
excessifs de l’arc pilote

Cessez les ratés sans être en contact avec la pièce
à couper.

Chalumeau assemblé
incorrectement

Vérifiez que les consommables du chalumeau
sont bien installés.

La buse du chalumeau
touche à la pièce à
couper

Suivez les procédures appropriées pour le
coupage et le perçage.

Composants du
chalumeau coupeur
endommagés ou amples

Vérifiez que les consommables du chalumeau
sont bien installés.

S’il est endommagé, remplacez le chalumeau.

Les pièces ne sont pas
d’origine

N’utilisez que des consommables d’origine
Forney pour un rendement optimal.

Surchauffe

Dépassement du facteur
d’utilisation du système
au plasma

Laissez l’unité refroidir grâce au ventilateur
interne. Une fois qu’elle aura refroidi, réduisez le
temps de coupage à l’arc en dessous du facteur
d’utilisation nominal du système.

59

WWW.FORNEYIND.COM

Schéma de câblage

TORCH

RED

BROWN

RED

BLACK

SECURITY

COMMAND

RED

RED

BROWN

BLACK

BLACK

BLACK

RED

RED

YELLOW

YELLOW

BROWN

BLACK

60

WWW.FORNEYIND.COM

Pièces

Liste des pièces de l’unité

NO RÉF. NUMÉRO DE PIÈCE DESCRIPTION DE L’ARTICLE

QTÉ PAR

PAQUET

01 85005 LOQUET 1
02 05000292 PANNEAU DE GAUCHE 1
03 22905079K FILTRE 1

04 22910068K CONNECTEUR 1/4” (6,35 mm) G-1/4 NPT 1
05 22905080K MANOMÈTRE DE FILTRE 1
06 22910058 RACCORD RAPIDE MÂLE 1/4” (6,35 mm) 1
07 21605009 CÂBLE DE MISE À LA TERRE 1
08 22910059 CONNECTEUR FEMELLE À VERROUILLAGE RAPIDE 1/8” (3,18 mm) 1
09 85009 FEM. DOUILLE DINSE 25 1
10 40290158 RACCORD FACILE POUR CHALUMEAU AU PLASMA 1
11 21690706 CADRE EN PLASTIQUE 1
12 33710703 9005 PANNEAU AVANT 1
13 85553 BOUTON AVEC COUVERCLE ET INDEX 1
14 77650441 ÉTIQUETTE DU PANNEAU AVANT FORNEY 700P 1
15 22735532 CARTE DE CIRCUIT IMPRIMÉ DU PANNEAU AVANT 1
16 22910060 RACCORD RAPIDE DROIT MÂLE 1/8” (3,18 mm) 1
17 22735531 CARTE DE CIRCUIT IMPRIMÉ DE COMMANDE 1
18 22900041 ÉLECTROVALVE À GAZ 24 VCC 1/8” (3,18 mm) 3 V 1
19 22900038 MANOSTAT 1
20 22910037 CONNECTEUR FEMELLE-FEMELLE EN « T » 1/8” (3,18 mm) 1
21 33720304 9005 PANNEAU SÉPARATEUR 1
22 05000290 PANNEAU ARRIÈRE DU SYSTÈME AU PLASMA 700P 1
23 21605071 CÂBLE DE MISE À LA TERRE 1
24 85407 INTERRUPTEUR BIPOLAIRE NOIR AVEC PROTECTION 1
25 21605040K INTERRUPTEUR D.20 2
26 20220173 CORDON D’ALIMENTATION 1
27 21690811 ENTRETOISE EN PLASTIQUE POUR LE VENTILATEUR 1
28 22800073K VENTILATEUR DE REFROIDISSEMENT 1
29 33640626 SUPPORT EN MÉTAL DU TABLEAU PRINCIPAL 1
30 22735522 CARTE DE CIRCUIT IMPRIMÉ PRINCIPALE AU PLASMA 1
31 21690713 ENTRETOISE POUR LE CADRE EN PLASTIQUE 1
32 33700415 9005 PANNEAU DU BAS 1
33 05000295 COUVERCLE 1
34 33740579 9005 ENROULEUR POUR CHALUMEAU 1
35 21690225K CHARNIÈRE EN PLASTIQUE POUR LA PORTE 2
36 21600067 POIGNÉE POUR L'ENROULEUR POUR CHALUMEAU 1
37 23010110 CHALUMEAU AU PLASMA PT-4 1
38 43210218 CÂBLE DE MISE À LA TERRE 1
39 84964 PRISE DE MASSE 1
40 84963 DOUILLE DINSE 25 1
41 20220158 CORDON ADAPTATEUR 1

61

WWW.FORNEYIND.COM

Nomenclature des pièces de la machine

Sélection et remplacement des consommables du chalumeau

DÉBRANCHEZ L’ÉNERGIE PRIMAIRE À LA SOURCE ET ATTENDEZ QUE LE
CHALUMEAU REFROIDISSE AVANT DE LE DÉSASSEMBLER OU DE DÉSASSEMBLER LE
FIL DU CHALUMEAU.

N’UTILISEZ QUE DES CHALUMEAUX SPÉCIFIÉS DANS LE PRÉSENT MANUEL
D’INSTRUCTIONS.

IL EST TRÈS IMPORTANT DE LIRE ATTENTIVEMENT CETTE SECTION AVANT DE
CHOISIR LES CONSOMMABLES POUR VOTRE CHALUMEAU. CECI EMPÊCHERA
D’ENDOMMAGER VOTRE CHALUMEAU ET VOTRE SYSTÈME AU PLASMA.

Les consommables du chalumeau au plasma lors d’une utilisation normale s’usent et doivent être remplacés
régulièrement. Avant d’utiliser le système au plasma, vous devriez vérifier que vos pièces ne sont pas usées
et les remplacer au besoin.

La conception des pièces en place du chalumeau nécessite que les consommables soient installés
correctement afin que le chalumeau fonctionne. Suivez la procédure suivante pour remplacer les
consommables du chalumeau :

1. Placez le chalumeau de sorte que le bouclier soit face vers le haut pour éviter que les pièces ne
tombent lorsque vous retirez le bouclier.

62

WWW.FORNEYIND.COM

SHIELD CAP

Contact

RETAINING CAP

CUTTING TIP

GAS DIFFUSER

ELECTRODE

ATTENTION! Serrez le bouclier à la main, n’utilisez pas d’outil ou vous risquez d’endommager
votre chalumeau et vos consommables.

2. Dévissez et retirez le bouclier du chalumeau coupeur.

3. Retirez l’embout, le diffuseur de gaz et l’électrode.

4. Installez l’électrode, le diffuseur de gaz et l’embout.

5. Serrez à la main le bouclier jusqu’à ce qu’il soit bien installé sur le chalumeau coupeur. Si vous
sentez de la résistance lorsque vous installez le bouclier, vérifiez le filetage.

Liste des pièces du chalumeau

NO RÉF. NUMÉRO DE PIÈCE DESCRIPTION DE L'ARTICLE QTÉ

01 23015190 CORPS DU CHALUMEAU AU PLASMA 1

02 23015187 ÉLECTRODE POUR PT-25C-40-60 52582 1

03 23015179 DIFFUSEUR D’AIR 60028 1

04 23015186 POINTE D.0,8 (20-30 A) POUR PT-40 1

04 23015189 POINTE D.0,65 (10-20 A) POUR PT-40 51318.06 1

04 23015224 POINTE D.0,65 (30-40 A) POUR PT-40 1

05 23015188 BUSE DE PROTECTION EXTÉRIEURE (6 TROUS) 1

06 23015193 CLÉ POUR ÉLECTRODE 1

07 23015397 MANCHE 1

08 23015399 ASSEMBLAGE DU CÂBLE POUR LE CHALUMEAU PT-40 RACCORD

FACILE 15” (381 MM)

1

09 23015349 POINTE, COUPE DE CONTACT D.0,9 (30-40 A) 51318C.09 1

10 23015347 CORPS DE LA COUPELLE DE PROTECTION (COUPE DE CONTACT)

PT40 60389C

1

11 23015348 POIGNÉE DE LA COUPELLE DE PROTECTION (COUPE DE CONTACT)

PT40 60485

1

CAPUCHON DE

PROTECTION

CAPUCHON DE

RETENUE

BUSE DE COUPE

DIFFUSEUR DE GAZ

ÉLECTRODE

63

WWW.FORNEYIND.COM

Nomenclature des pièces du chalumeau

BROWN

BLU

MICRO

8

Set 2-Maximum Performance

9

10

11

BLEU

MARRON

Rendement Maximal - Ensemble 2

64

WWW.FORNEYIND.COM

___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________
___________________________________________________________________________________________

Remarques pour l’utilisateur

66

WWW.FORNEYIND.COM

CAT. N.° 303

CARACTERÍSTICAS:

• Funciona con tecnología de antorcha de
arrastre de arco eléctrico que permite mover
(arrastrar) la antorcha directamente por la
superficie de metal y efectuar cortes más
precisos.

• Espesor de corte recomendado de 1/2”
(12,7 mm) hasta 3/4” (19,05 mm)

• Salida de 20-40 A

• Fácil de usar y operar

• Utiliza corriente doméstica estándar de
120 y 230 V CA

• Regulador de presión de aire integrado y
secador

• Protección contra sobrecarga térmica

• Luces led de diagnóstico

• Enfriamiento por aire de posflujo que
prolonga la vida útil

• Ventilador de enfriamiento interno

• Certificado de CSA

IDEAL PARA:

Corte de chapas de metal hasta láminas,
carrocerías de automóviles, granjas y ranchos,
sistemas de HVAC (calefacción, ventilación
y aire acondicionado), plomería, contratistas,
fabricaciones generales.

INCLUYE:

Antorcha, cable con conexión a
tierra, abrazadera de descarga a
tierra, 2 cajas de consumibles y cable
de entrada de energía.

MANUAL DE INSTRUCCIONES DE LA

CORTADORA DE PLASMA 700P

ESPAÑOL

REV 08/31/15

67

WWW.FORNEYIND.COM

¡DETÉNGASE!

NO LA DEVUELVA A LA

TIENDA

Si tiene preguntas o problemas con su nueva cortadora de plasma,

llame a Atención al Cliente al [phone],

de lunes a viernes de 7.00 a 17.00, hora estándar de la montaña

(MST) o ingrese a www.forneyind.com/customer_service.

Tómese un momento para registrar su producto en

www.forneyind.com/customer_service/register_your_product/

Gracias y disfrute de su nueva cortadora de plasma.

68

WWW.FORNEYIND.COM

Compromiso de Forney

Estamos comprometidos con su éxito sin importar la ubicación, el
tamaño o las necesidades. Sabemos que su meta es hacer un buen
trabajo y estamos listos para ayudarlo a que lo logre.

Mensaje del presidente

Nuestra empresa comercializa herramientas, equipos y accesorios
de la más alta calidad para aficionados y profesionales. Nuestra
pasión y dedicación para ofrecer nuevos productos al mercado
industrial y minorista, combinadas con nuestro servicio personal, son
inigualables en nuestra industria. Nuestra capacidad de escuchar
las necesidades de nuestros clientes nos permite crear soluciones a
sus problemas.

Nuestra dedicación a la atención al cliente de la más alta calidad
dentro de nuestras oficinas corporativas y el servicio que prestamos
en este campo es incomparable. Nos comprometemos a crear las
mejores soluciones para las necesidades de nuestros clientes. Sobre
todo, nuestros empleados brindarán la misma actitud respetuosa y
atenta dentro de la organización y se espera que la compartan con
cada cliente de Forney. Nuestra meta es superar las expectativas
de nuestros clientes a través de personas capacitadas, guiadas por
valores y compromisos compartidos.

Trabajamos duro para que nuestros clientes confíen en nosotros por
nuestra integridad, trabajo en equipo e innovación de los productos
Forney, y la calidad inigualable de los productos de Forney a lo
largo de 80 años y un compromiso irrenunciable con nuestros
clientes.

Cuando a nuestros clientes les va bien, a nosotros nos va bien.

STEVEN G. ANDERSON, Presidente y Director Ejecutivo

Copyright© 2014 Forney Industries,
Inc. Todos los derechos reservados.
La reproducción y/o distribución no
autorizada está sujeta a las leyes de
propiedad intelectual de los EE. UU.

Depósitos en los EE. UU.:

- Fort Collins, CO

- Tipp City, OH

CINCO MANERAS DE HACER

SU PEDIDO

Página web: www.forneyind.com

Teléfono: [phone]

Fax: [phone]

Correo postal: Forney Industries

2057 Vermont
Drive
Fort Collins, CO
80525

Correo electrónico:
[email protected]

69

WWW.FORNEYIND.COM

Garantía limitada 5/3/1 de Forney

A partir del 1.o de julio del 2015

1) Garantía limitada: Sujeta a los términos y condiciones descritos a continuación, Forney Industries, Inc., Fort

Collins, Colorado, garantiza a su comprador minorista original que el equipo Forney vendido luego de la fecha de
entrada en vigencia de esta garantía limitada está libre de defectos en el material y la mano de obra al momento de
envío por parte de Forney. Esta reemplaza a cualquier otra garantía, ya sea explícita o implícita.

2) Notificaciones: Comuníquese al [phone] en caso de dudas acerca de su garantía. También puede

visitar: www.forneyind.com para obtener más información acerca de su nueva soldadora o sistema de plasma.

3) Duración de la garantía: Dentro de los períodos de garantía mencionados a continuación, Forney reemplazará

o reparará cualquier pieza o componente garantizado con defectos en el material o la mano de obra. La garantía
entra en vigencia a partir de la fecha de compra minorista original. A continuación se indica la duración de la
garantía.
A) 5 años: Los rectificadores de energía principales originales solo incluyen RCS (Rectificador controlado de

silicio), diodos y módulos rectificadores discretos, transformadores, estabilizadores y reactores.

B) 3 años: Sistemas impulsores, tarjetas de circuito impreso, motores e interruptores y controles
C) 1 año: Pistolas MIG, relés, contactores y reguladores, antorchas de corte por plasma y accesorios.
D) 90 días: Piezas de repuesto. No incluye mano de obra.

4) La garantía limitada de Forney no se aplicará a consumibles tales como piezas de contacto, boquillas de corte,

limpiador de alambre de fieltro, rodillos impulsores, difusores de gas, electrodos y puntas de antorchas de plasma,
cables de soldado, puntas y piezas que fallan debido al desgaste normal. Asimismo, esta garantía no cubre
ningún daño causado por el reemplazo o mantenimiento inoportuno de cualquiera de las piezas consumibles antes
mencionadas.

5) Garante:

Forney Industries
2057 Vermont Drive
Fort Collins, CO 80525
[phone]
www.forneyind.com

6) Comprador/Garantía: El comprador original del producto de Forney Industries. La garantía no es transferible.

Los productos de Forney Industries están destinados a la compra y el uso por parte de personas capacitadas y con
experiencia en el uso y mantenimiento de equipos para soldar.

7) Lo que no cubre la garantía:

A) Las garantías implícitas, que incluyen aquellas de comercialización e idoneidad para un propósito en particular,

se limitan, en cuanto a su duración, a lo estipulado en la presente garantía. Luego de este período, todos los
riesgos de pérdida, cualquiera sea la razón, serán responsabilidad del comprador.

B) Cualquier pérdida, daño o gasto incidental, indirecto o consecuente que pudiera derivar de cualquier defecto,

falla o mal funcionamiento del producto Forney.

C) Cualquier falla derivada de un accidente, uso indebido por parte del comprador, negligencia o falla en el

funcionamiento de los productos, de acuerdo con las instrucciones proporcionadas en el/los manual(es) del
propietario suministrado(s) con el producto.

D) Servicio previo a la entrega, es decir, ensamblaje y ajustes.

8) Reclamo: En caso de reclamo de garantía bajo la presente, las soluciones exclusivas serán a entera discreción de

Forney Industries:
A) la reparación; o
B) el reemplazo; o
C) cuando sea autorizado por escrito por Forney Industries, el costo de la reparación o reemplazo en un centro de

servicio técnico autorizado de Forney Industries; o

D) el pago o crédito por el precio de compra menos la depreciación razonable basada en el uso real al momento de

la devolución de los productos por cuenta y riesgo del cliente.

9) El comprador:

A) Se comunicará con Atención al cliente de Forney, al [phone] dentro de los 30 días posteriores a

que ocurra la falla o se detecte el defecto.
B) Proporcionará el comprobante de compra con fecha (por lo general, el recibo de compra).
C) Proporcionará el número de serie. Si registra su soldadora en forneywelding.forneyind.com, el proceso será más

veloz.
D) Entregará o enviará la soldadora al centro de servicio técnico autorizado de Forney. El comprador será

responsable de los costos de flete y/o empaque, si los hubiera.

70

WWW.FORNEYIND.COM

¡PRECAUCIÓN!

ANTES DE INSTALAR, UTILIZAR O REALIZAR EL MANTENIMIENTO EN LA MÁQUINA, LEA EL CONTENIDO DE ESTE MANUAL

DETENIDAMENTE, PRESTANDO ESPECIAL ATENCIÓN A LAS REGLAS DE SEGURIDAD Y PELIGROS.

En el caso de que estas instrucciones no le resulten claras, comuníquese con su

vendedor de Forney autorizado o con Atención al cliente de Forney al [phone]

Significa: ¡Advertencia! ¡Cuidado! ¡Hay riesgos potenciales en este procedimiento! Los
riesgos potenciales se muestran en los símbolos contiguos.

NOTA:

Significa: “Nota”; no se relaciona con la seguridad.

Este grupo de símbolos significa: ¡Advertencia! ¡Cuidado! Riesgos potenciales
de descarga eléctrica, piezas móviles y piezas calientes. Consulte los símbolos e
instrucciones relacionadas que se encuentran a continuación para realizar las acciones
necesarias a fin de evitar los riesgos.

Advertencia de la Proposición 65 de California

Este producto puede contener sustancias químicas identificadas por el estado de California como causantes
de cáncer, defectos congénitos y otros tipos de daños en la función reproductora (CA. Prop. 65). Lávese las
manos después de su uso.

• Seguridad en soldaduras y cortes, Norma ANSI Z49.1, de la Asociación Americana de
Soldadura (American Welding Society), 8669 Doral Boulevard, Suite 130, Doral, FL 33166,
Normas de Seguridad y Salud, OSHA 29, CFR 1910, del Superintendente de Documentos,
Oficina de Imprenta del Gobierno de los EE. UU., Washington, D.C. 20402.

• Prácticas recomendadas para el corte por arco de plasma, Norma AWS C5.2 de la Asociación
Americana de Soldadura (American Welding Society), de American Welding Society, 8669
Doral Boulevard, Suite 130, Doral, FL 33166

• Prácticas de seguridad recomendadas para la preparación para el soldado y corte de
recipientes que contienen sustancias peligrosas, Asociación Americana de Soldadura (American
Welding Society) AWS F4.1, de American Welding Society, 8669 Doral Boulevard, Suite 130,
Doral, FL 33166.

• Código de Electricidad Nacional, Norma NFPA 70, de la Asociación Nacional de Protección
contra Incendios (National Fire Protection Association), Batterymarch Park, Quincy, MA 02269.

• Manejo seguro de Gases comprimidos en cilindros, CGA, Panfleto P-1, de la Asociación de
Gases Comprimidos (Compressed Gas Association), 1235 Jefferson Davis Highway, Suite 501,
Arlington, VA 22202.

• Código de seguridad en soldaduras y cortes, Norma CSA W117.2, de la Asociación
Canadiense de Estándares (Canadian Standards Association), Estándares de venta, 178 Rexdale
Boulevard, Rexdale, Ontario, Canada M9W 1R3.

• Prácticas seguras para la protección ocupacional y educativa de ojos y rostro, Norma ANSI
Z87.1, del Instituto Nacional Estadounidense de Estándares (American National Standards
Institute), 1430 Broadway, New York, NY 10018.

• Procesos de corte y soldadura, Norma NFPA 51B, de la Asociación Nacional de Protección
contra Incendios (National Fire Protection Association), Batterymarch Park, Quincy, MA 02269.

Información de seguridad

Uso de símbolos

Normas de seguridad principales

71

WWW.FORNEYIND.COM

Información sobre EMF (Campos electromagnéticos)

Consideraciones sobre soldaduras y cortes y los efectos de los campos eléctricos y magnéticos de baja frecuencia

La corriente de soldado o corte, a medida que fluye a través de los cables de soldado o corte, generará
campos electromagnéticos. Ha habido, y aún existe, cierto grado de preocupación acerca de dichos
campos. Sin embargo, luego de un análisis, el comité del Consejo Nacional de Investigación concluyó
que: “El cuerpo de la evidencia, a juicio del comité, no ha demostrado que la exposición a un campo de
frecuencia eléctrica y magnética constituya una amenaza para la salud humana”. No obstante, los estudios
aún se están realizando y se continúa estudiando la evidencia. Hasta arribar a las conclusiones finales
de la investigación, sería conveniente que minimice su exposición a campos electromagnéticos al realizar
tareas de soldado o corte.

Para reducir los campos magnéticos en el lugar de trabajo, ponga en práctica los siguientes
procedimientos:

1. Mantenga los cables juntos trenzándolos o encintándolos.

2. Coloque los cables hacia un lado y lejos del operador.

3. No enrolle los cables ni cubra su cuerpo con ellos.

4. Mantenga la fuente de energía y los cables de corte tan lejos del operador como resulte
práctico.

5. Conecte la abrazadera de trabajo a la pieza tan cerca del corte como sea posible.

ACERCA DE LOS MARCAPASOS Y AUDÍFONOS:

Las personas con marcapasos y audífonos deben consultar primero al médico. Si el médico lo autoriza, se
recomienda seguir los procedimientos detallados anteriormente.

Riesgos del corte por arco de plasma

EL CORTE PUEDE PROVOCAR INCENDIOS O EXPLOSIONES.

El arco de corte despide chispas y metal caliente. Las chispas y metal caliente despedidos, y la pieza
de trabajo y el equipo calientes pueden causar incendios y quemaduras. Verifique y asegúrese de
que el área sea segura antes de realizar cualquier corte.

• No realice cortes en lugares donde las chispas despedidas puedan entrar en contacto con
material inflamable.

• Conecte el cable de trabajo al trabajo lo más cerca posible del área de corte para evitar que
la corriente de corte recorra trayectorias largas posiblemente desconocidas y cause riesgos de
descarga eléctrica o incendio.

• Nunca corte recipientes que puedan contener materiales potencialmente inflamables; primero
deben vaciarse y limpiarse correctamente.

• No realice cortes en atmósferas que contengan polvo o vapores explosivos.

• No corte cilindros, tuberías o recipientes presurizados.

• No corte recipientes que hayan contenido sustancias combustibles.

LAS DESCARGAS ELÉCTRICAS PUEDEN CAUSAR LA MUERTE.

El contacto con piezas eléctricas energizadas puede causar descargas fatales o quemaduras graves.
La antorcha y el circuito de trabajo tienen energía eléctrica siempre que la salida está encendida.
El circuito eléctrico de entrada y los circuitos internos de la máquina también tienen energía eléctrica
cuando su alimentación eléctrica está encendida. El corte por arco de plasma requiere voltajes
mayores que la soldadura para comenzar y mantener el arco (200 a 400 voltios CC son lo común),
pero también funciona con antorchas diseñadas con sistemas de bloqueo de seguridad que apagan
la máquina cuando se afloja la tapa protectora o si la punta toca el electrodo que está dentro
de la boquilla. El equipo instalado de forma incorrecta o con una conexión a tierra inapropiada
representa un riesgo.

72

WWW.FORNEYIND.COM

• De ninguna manera, entre en contacto físico con alguna pieza del circuito de corriente de
soldado. El circuito de corriente de soldado incluye lo siguiente:

a. la pieza de trabajo o cualquier material conductor que hace contacto con este,
b. la abrazadera de descarga a tierra,
c. el electrodo o alambre para soldar,
d. cualquier pieza de metal en el portaelectrodo, o una pistola de alimentación de

alambre.

• No suelde en un lugar húmedo ni entre en contacto con una superficie húmeda o mojada.

• No intente soldar si alguna parte de la ropa o el cuerpo está mojado.

• No permita que el equipo para soldar entre en contacto con agua o humedad.

• No arrastre los cables de soldar, la pistola de alimentación de alambre o el cable eléctrico de la
soldadora por agua o humedad ni permita que entren en contacto con tales elementos.

• No toque la soldadora ni intente encenderla o apagarla si alguna parte del cuerpo o la ropa
está húmeda o si usted está en contacto físico con agua o humedad.

• No intente enchufar la soldadora en la fuente de energía si alguna parte del cuerpo o la ropa
está húmeda o si usted está en contacto físico con agua o humedad.

• No conecte la abrazadera de la pieza de trabajo de la soldadora a conductos eléctricos ni
suelde en estos.

• No modifique el cable eléctrico ni el enchufe de este de ninguna manera.

• No intente conectar la soldadora en la fuente de energía si el terminal de conexión a tierra en el
enchufe del cable eléctrico se dobló, está roto o falta.

• No permita que la soldadora esté conectada a la fuente de energía ni intente soldar si la
soldadora, los cables de soldar, el sitio para soldar o el cable eléctrico de la soldadora están
expuestos a cualquier forma de precipitación atmosférica, o si están rociados con agua salada.

• No transporte los cables de soldar enrollados alrededor de los hombros ni en ninguna otra
parte del cuerpo, cuando están conectados a la soldadora.

• No modifique el cableado, las conexiones a tierra, los interruptores ni los fusibles en este equipo
para soldar.

• Use guantes de soldadura para ayudar a proteger las manos del circuito de soldadura.

• Mantenga todos los recipientes con líquido lo suficientemente lejos de la soldadora y del área
de trabajo para que en caso de derrame, el líquido no entre en contacto con alguna pieza de la
soldadora o el circuito de soldadura eléctrica.

• Reemplace de inmediato las piezas agrietadas o rotas que tienen aislamiento o actúan como
aislantes, como los cables de soldar, el cable eléctrico o el portaelectrodo.

• Cuando no esté soldando, corte el alambre a la altura de la pieza de contacto o quite el
electrodo del portaelectrodo.

DESPUÉS DE LA DESCONEXIÓN DE LA ENTRADA DE ENERGÍA, QUEDA UN VOLTAJE

DE CC SIGNIFICATIVO EN LAS PIEZAS INTERNAS DE LAS FUENTES DE ENERGÍA DEL
INVERSOR.

Apague la unidad, desconecte la entrada de energía, verifique el voltaje de los capacitores de
entrada y asegúrese de que sea cercano a cero (0) voltios antes de tocar cualquier pieza. Revise
los capacitores de acuerdo con las instrucciones de la sección de mantenimiento del Manual del
propietario o del Manual técnico antes de tocar cualquier pieza.

LAS PIEZAS QUE EXPLOTAN PUEDEN CAUSAR LESIONES.

En fuentes de energía del inversor, las piezas defectuosas pueden explotar o hacer que exploten

otras cuando se aplica la energía. Durante el servicio técnico de inversores, use siempre una
máscara protectora y mangas largas.

LAS CHISPAS DESPEDIDAS PUEDEN CAUSAR LESIONES.

• Use una máscara protectora aprobada o gafas de seguridad con protecciones laterales.

• Use protección corporal adecuada para proteger la piel. Use tapones auditivos u orejeras
resistentes al fuego para que no entren chispas en los oídos.

73

WWW.FORNEYIND.COM

LOS RAYOS DEL ARCO PUEDEN QUEMAR LOS OJOS Y LA PIEL.

Los rayos del arco del proceso de corte producen rayos visibles e invisibles (ultravioleta e infrarrojos)
intensos que pueden quemar los ojos y la piel.

• Use protección facial (casco o máscara) con el tono de filtro correcto para protegerse la cara y
los ojos al cortar o mirar.

• Use gafas de seguridad aprobadas con protecciones laterales bajo el casco o la máscara.

• Use pantallas o barreras protectoras para proteger a otras personas del destello y el resplandor;
adviértales que no miren el arco.

• Consulte ANSI Z49.1 de OSHA 29CFR para conocer las recomendaciones de tonos.

EL RUIDO PUEDE DAÑAR LA AUDICIÓN.

El ruido puede causar la pérdida permanente de audición. Los procesos de soldado pueden causar

niveles de ruido que exceden los límites de seguridad. Debe proteger sus oídos del ruido alto a fin
de evitar la pérdida permanente de audición.

• Para proteger su audición del ruido alto, use tapones de protección para los oídos y/u orejeras.

• Los niveles de ruido se deben medir para asegurarse de que los decibeles (ruido) no excedan los
niveles de seguridad.

¡LOS HUMOS, GASES Y VAPORES PUEDEN CAUSAR MALESTAR, ENFERMEDAD Y LA

MUERTE! Para reducir los riesgos, lea, comprenda y siga las instrucciones de seguridad. Además,

asegúrese de que cualquier persona que utiliza este equipo para soldar, o la persona que está
presente en el área de soldado, también comprenda y siga estas instrucciones de seguridad.

• Lea y comprenda la hoja de datos de seguridad (SDS) y la hoja de datos de seguridad del
material (MSDS) del fabricante.

• No suelde en un área hasta que se verifique si existe una ventilación adecuada, como se
describe en la norma ANSI Z49.1. Si la ventilación no es adecuada para el intercambio de todos
los humos y gases generados durante el proceso de soldadura con aire fresco, no suelde, salvo
que usted (el soldador) y todas personas presentes estén usando respiradores con suministro de
aire.

• No caliente metales que contengan o estén recubiertos con materiales que produzcan humos
tóxicos (como acero galvanizado), salvo que se retire el revestimiento. Asegúrese de que el área
esté bien ventilada, y que el operador y todas las personas presentes estén usando respiradores
con suministro de aire.

• No suelde, corte ni caliente plomo, zinc, cadmio, mercurio, berilio, antimonio, cobalto,
manganeso, selenio, arsénico, cobre, plata, bario, cromo, vanadio, níquel o metales similares sin
asesoramiento profesional y una inspección de la ventilación del área de soldado. Estos metales
producen humos extremadamente tóxicos que pueden causar malestar, enfermedad o la muerte.

• No suelde ni corte en áreas cercanas a solventes clorados. Los vapores de hidrocarburos
clorados, como el tricloroetileno y percloroetileno, se pueden descomponer por acción del
calor de un arco eléctrico o su radiación ultravioleta. Estas acciones pueden causar fosgeno, un
gas altamente tóxico, además de otros gases que irritan los pulmones y los ojos. No suelde ni
corte en lugares donde los vapores solventes puedan llegar al área de trabajo, o en donde la
radiación ultravioleta pueda penetrar áreas que contengan incluso pequeñas cantidades de esos
vapores.

• No suelde en un espacio cerrado, salvo que esté ventilado o el operador (y cualquier otra
persona en el área) esté usando un respirador con suministro de aire.

• Deje de soldar si presenta irritación momentánea en los ojos, nariz o garganta, ya que es
una señal de ventilación inadecuada. Detenga la tarea y tome las medidas necesarias para
mejorar la ventilación en el área de soldado. No continúe con las tareas de soldado si persiste el
malestar físico.

74

WWW.FORNEYIND.COM

EL ARCO DE PLASMA PUEDE CAUSAR LESIONES.

El calor del arco de plasma puede causar quemaduras graves. La fuerza del arco aumenta en gran
medida el riesgo de quemaduras. El arco intensamente caliente y potente puede cortar guantes y
tejidos con rapidez.

• Manténgase alejado de la punta de la antorcha.

• No agarre el material cerca de la trayectoria del corte.

• El arco piloto puede causar quemaduras; manténgase alejado de la punta de la antorcha
al presionar el gatillo. Use ropa retardante de llama adecuada que cubra todas las áreas
expuestas del cuerpo.

• Apunte la antorcha alejándola del cuerpo y hacia el trabajo al presionar el gatillo: el arco piloto
se enciende de inmediato.

• Antes de desarmar la antorcha o cambiarle piezas, apague la fuente de energía y desconecte la
entrada de energía.

• Use únicamente las antorchas especificadas en el Manual del propietario.

Símbolos adicionales de instalación, funcionamiento y mantenimiento

LAS PIEZAS CALIENTES PUEDEN CAUSAR QUEMADURAS GRAVES.

• No toque piezas calientes con las manos sin protección.

• Espere el tiempo de enfriamiento necesario antes de trabajar en la antorcha.

LAS PIEZAS MÓVILES PUEDEN CAUSAR LESIONES.

• Manténgase alejado de las piezas móviles, tales como ventiladores.

• Mantenga todas las puertas, cubiertas, protecciones y paneles cerrados y firmes en su lugar.

EL METAL DESPEDIDO PUEDE LESIONAR LOS OJOS.

• Use gafas de seguridad con protecciones laterales o una máscara protectora.

LOS CAMPOS MAGNÉTICOS PUEDEN AFECTAR LOS MARCAPASOS.

• Los usuarios de marcapasos deben mantenerse alejados.

• Estos usuarios deben consultar al médico antes de acercarse a las operaciones de corte por arco
de plasma.

EL USO EXCESIVO PUEDE CAUSAR SOBRECALENTAMIENTO.

• Espere el tiempo de enfriamiento necesario; siga el ciclo de tarea nominal.

• Reduzca el amperaje (espesor) o el ciclo de tarea antes de comenzar a cortar nuevamente.

PELIGRO DE EXPLOSIÓN DE HIDRÓGENO.

• Al cortar aluminio bajo agua o con el agua en contacto con la parte inferior del aluminio, se
puede acumular gas de hidrógeno libre bajo la pieza de trabajo.

• Consulte las instrucciones de su ingeniero de corte y de su tabla de agua para obtener ayuda.

LA CAÍDA DE LA UNIDAD PUEDE CAUSAR LESIONES.

• Use el asa de transporte únicamente para levantar la unidad, y NO el carro de desplazamiento,
cilindros de gas o cualquier otro accesorio.

• Use equipos que tengan la capacidad adecuada para levantar la unidad.

• Si usa montacargas para mover la unidad, asegúrese de que las horquillas tengan una longitud
suficiente que exceda el lado opuesto de la unidad.

PELIGRO DE INCENDIO O EXPLOSIÓN.

• No coloque la unidad sobre, arriba o cerca de superficies combustibles.

• No coloque la unidad cerca de materiales inflamables.

• No sobrecargue el cableado del edificio; asegúrese de que el sistema de alimentación eléctrica
tenga la calificación y protección y tamaño correctos para manipular esta unidad.

75

WWW.FORNEYIND.COM

EL ARCO DE PLASMA PUEDE DAÑAR TUBERÍAS CONGELADAS.

• No coloque la unidad sobre, arriba o cerca de superficies combustibles.

• No coloque la unidad cerca de materiales inflamables.

• No sobrecargue el cableado del edificio; asegúrese de que el sistema de alimentación eléctrica
tenga la calificación y protección y tamaño correctos para manipular esta unidad.

LA DESCARGA ELECTROSTÁTICA (ESD) PUEDE DAÑAR LAS TARJETAS DE CIRCUITO

IMPRESO.

• Colóquese una muñequera antiestática ANTES de manipular tarjetas o piezas.

• Use bolsas y cajas antiestáticas adecuadas para almacenar, mover o enviar tarjetas de circuito
impreso.

LA RADIACIÓN DE ALTA FRECUENCIA (HF) PUEDE CAUSAR INTERFERENCIA.

• La alta frecuencia (HF) puede interferir con la radionavegación, servicios de seguridad,
computadoras y equipos de comunicación. Permita que únicamente personas calificadas y
familiarizadas con equipos electrónicos realicen esta instalación. El usuario es responsable de
hacer que un electricista calificado resuelva rápidamente cualquier problema de interferencia
que pueda derivar de la instalación. Si la Comisión Federal de Comunicaciones (FCC) le
notifica sobre interferencias, deje de usar el equipo de inmediato. Haga revisar y mantener la
instalación con regularidad. Mantenga las puertas y paneles de las fuentes de alta frecuencia
completamente cerrados, mantenga la distancia entre chispas con la configuración correcta y
use cable con conexión tierra y protección para minimizar la posibilidad de interferencia.

EL CORTE DE ARCO PUEDE CAUSAR INTERFERENCIA.

• La energía electromagnética puede interferir con equipos electrónicos sensibles, tales
como computadoras y equipos computarizados, tales como robots. Para reducir la posible
interferencia, mantenga los cables tan cortos como pueda, juntos y bien bajos, como, por
ejemplo, en el piso. Ubique la operación de corte a 100 metros de cualquier equipo electrónico
sensible. Asegúrese de que esta fuente de energía de corte esté instalada y con conexión a tierra
de acuerdo con este manual. Si de todos modos se produce interferencia, el usuario debe tomar
medidas adicionales, como trasladar la máquina, usar cables blindados, usar filtros de línea o
blindar el área de trabajo.

76

WWW.FORNEYIND.COM

GARANTÍA .........................................................................................................................................................................69

INFORMACIÓN DE SEGURIDAD ..........................................................................................................................................70

USO DE SÍMBOLOS .....................................................................................................................................................70

ADVERTENCIA DE LA PROPOSICIÓN 65 DE CALIFORNIA .............................................................................................70

NORMAS DE SEGURIDAD PRINCIPALES ........................................................................................................................ 70

INFORMACIÓN SOBRE EMF (CAMPOS ELECTROMAGNÉTICOS) ...................................................................................71

RIESGOS DEL CORTE POR ARCO DE PLASMA ...............................................................................................................71

SÍMBOLOS ADICIONALES DE INSTALACIÓN, FUNCIONAMIENTO Y MANTENIMIENTO ................................................ 74

ÍNDICE ...............................................................................................................................................................................76

INSTALACIÓN .....................................................................................................................................................................77

INFORMACIÓN BÁSICA DEL PLASMA ..........................................................................................................................77

CONFIGURACIÓN DEL SISTEMA DE PLASMA ...............................................................................................................78

ENSAMBLAJE DE LA ANTORCHA (SI ES NECESARIO) ...................................................................................................79

FUNCIÓN Y CONTROL ................................................................................................................................................80

SUJECIÓN DE LA ABRAZADERA DE TRABAJO ..............................................................................................................81

CONEXIÓN DEL CABLE DE ENTRADA DE ENERGÍA ......................................................................................................81

ENCENDIDO DEL SISTEMA ...........................................................................................................................................81

OPERACIÓN DE CORTE ...............................................................................................................................................81

PIEZAS DE LA ANTORCHA ...........................................................................................................................................82

ENTRADA DE ENERGÍA ................................................................................................................................................82

ABRAZADERA DE TRABAJO, CABLE CON CONEXIÓN A TIERRA ...................................................................................82

SISTEMA DE PURGA AUTOMÁTICA ..............................................................................................................................82

VERIFICACIÓN DE LA CALIDAD DEL AIRE .....................................................................................................................82

FUNCIONAMIENTO ............................................................................................................................................................82

DESCRIPCIÓN ..............................................................................................................................................................82

CLASIFICACIÓN Y ESPECIFICACIONES DE LA FUENTE DE ENERGÍA ..............................................................................82

PLACA DE DATOS DE RENDIMIENTO ............................................................................................................................83

CICLOS DE TAREAS Y SOBRECALENTAMIENTO ............................................................................................................83

CLASIFICACIONES Y ESPECIFICACIONES DE LA ANTORCHA ........................................................................................83

CAPACIDAD DE CORTE ................................................................................................................................................ 84

CORTE .........................................................................................................................................................................84

MANTENIMIENTO Y SERVICIO TÉCNICO ..............................................................................................................................86

MANTENIMIENTO GENERAL ........................................................................................................................................86

MANTENIMIENTO DE LOS CONSUMIBLES ...................................................................................................................87

SOLUCIÓN DE PROBLEMAS .................................................................................................................................................88

DIAGRAMA DE CABLEADO .................................................................................................................................................92

PIEZAS ...............................................................................................................................................................................93

LISTA DE PIEZAS DE LA UNIDAD ................................................................................................................................... 93

DESGLOSE DE PIEZAS DE LA UNIDAD ..........................................................................................................................94

SELECCIÓN Y REEMPLAZO DE PIEZAS CONSUMIBLES DE LA ANTORCHA .....................................................................94

LISTA DE PIEZAS DE LA ANTORCHA .............................................................................................................................95

DESGLOSE DE PIEZAS DE LA ANTORCHA ....................................................................................................................96

NOTAS DEL USUARIO .........................................................................................................................................................97

Índice

77

WWW.FORNEYIND.COM

¿QUÉ ES EL PLASMA?

Una descripción común del plasma establece que este es el cuarto estado de la materia. Normalmente
pensamos en tres estados de la materia: sólido, líquido y gaseoso. En el caso del agua, esos tres estados
son hielo, líquido y vapor. La diferencia entre estos estados se relaciona con sus niveles de energía. Si le
agregamos energía en forma de calor al hielo, este se funde y forma agua. Si le agregamos más energía,
el agua se transforma en vapor de hidrógeno y oxígeno. Si le agregamos más energía al vapor, estos
gases se ionizan. Este proceso de ionización hace que el gas se convierta en conductor de electricidad.
Este gas ionizado conductor de electricidad se denomina plasma.

¿CÓMO CORTA EL PLASMA EL METAL?

El proceso de corte por plasma, como se usa en el corte de metales conductores eléctricos, usa este gas
conductor eléctrico para transferir energía de una fuente de energía eléctrica a través de una antorcha de
corte por plasma al material que se está cortando. El sistema básico de corte por arco de plasma consta de
un suministro eléctrico, un circuito de inicio de arco y una antorcha. Estos componentes del sistema proveen
la energía eléctrica, capacidad espacial de ionización y control de proceso que son necesarios para
producir cortes de alta calidad y productividad en diversos materiales.

El suministro de energía es una fuente de energía de CC constante. El voltaje del circuito abierto
normalmente se encuentra en el rango de 240 a 400 V CC. La corriente de salida (amperaje) del
suministro de energía determina la velocidad y capacidad de espesor de corte del sistema. La función
principal del suministro de energía es proveer la energía correcta para mantener el arco de plasma
después de la ionización.

El circuito de inicio del arco es un circuito generador de alta frecuencia que produce una CA de 5000
a 10 000 voltios a aproximadamente 2 megahercios. Este voltaje se usa para crear un arco de alta
intensidad dentro de la antorcha para ionizar el gas, produciendo así el plasma.

La antorcha actúa como el soporte de la boquilla y electrodo consumibles, y les provee (aire de)
enfriamiento a estas piezas. La boquilla y el electrodo constriñen y mantienen el chorro de plasma.

FUNCIONAMIENTO DE LA CORTADORA DE PLASMA

La fuente de energía y el circuito iniciador del arco se conectan con la antorcha mediante conductores y
cables de interconexión. Estos conductores y cables le suministran a la antorcha el caudal de gas, flujo de
corriente eléctrica y alta frecuencia correctos para comenzar y mantener el proceso.

1. Se envía una señal de entrada de inicio al suministro de energía. Esto, al mismo tiempo, activa
el voltaje del circuito abierto y el flujo de gas a la antorcha. El voltaje del circuito abierto puede
medirse del electrodo (-) a la boquilla (+). Observe que la boquilla está conectada al positivo
del suministro de energía mediante un resistor y un relé (relé del arco piloto), mientras que el
metal que se cortará (pieza de trabajo) está conectado al positivo de forma directa. El gas fluye
por la boquilla y sale por el orificio. En este punto no hay ningún arco porque no hay ninguna
trayectoria de corriente del voltaje de CC.

2. Después de que el flujo de gas se estabiliza, se activa el circuito de alta frecuencia. La alta
frecuencia provoca una descarga disruptiva entre el electrodo y la boquilla dentro de la
antorcha de modo tal que el gas debe atravesar este arco antes de salir de la boquilla. La
energía transferida del arco de alta frecuencia al gas hace que este se ionice y se torne
conductor de electricidad. Este gas conductor de electricidad crea una trayectoria de corriente
entre el electrodo y la boquilla, y, como resultado, se forma el arco de plasma. El flujo del gas
obliga a este arco a pasar por el orificio de la boquilla, creando un arco piloto.

3. Si la boquilla está cerca de la pieza de trabajo, el arco piloto se conecta a esta, ya que la
trayectoria de corriente a positivo (en el suministro de energía) no está limitada por una
resistencia como sí lo está la conexión positiva de la boquilla. El flujo de corriente hacia la
pieza de trabajo se detecta electrónicamente en el suministro de energía. Cuando se detecta
este flujo de corriente, se deshabilita la alta frecuencia y se abre el relé del arco piloto. La
ionización del gas se mantiene con energía del arco de CC principal.

Instalación

Información básica del plasma

78

WWW.FORNEYIND.COM

4. La temperatura del arco de plasma funde el metal y atraviesa la pieza de trabajo, y el flujo de
gas de alta velocidad elimina el material fundido de la parte inferior de la sangría de corte. En
ese momento se inicia el movimiento de la antorcha y comienza el proceso de corte.

5. Una vez finalizado el corte, corre un (aire de) posflujo para enfriar la antorcha y las piezas
consumibles para dejar el sistema listo para el corte siguiente.

VENTAJAS DEL PLASMA

1. Mejor calidad de corte: menos desechos metálicos, menor zona afectada por el calor y mejor
ángulo de corte.

2. Mayor productividad: tiempos de corte y perforación que son hasta 8,5 veces más rápidos que
los del oxicombustible.

3. Menor costo por pieza: si bien los costos operativos del plasma tienden a ser mayores que los
del oxicombustible, los operadores los compensan al incrementarse los pies lineales que pueden
cortarse en una hora, lo que reduce el costo por pie que se cortará, en especial durante el
transcurso del proyecto.

4. Mayor rentabilidad: menores costos por pieza = más ganancias.

Más fácil de usar: corte por arrastre, sin gases que regular, sin ajuste de llama y con ajustes

simples.

6. Más flexible: corta cualquier material conductor de electricidad, mientras que el oxicombustible
solo puede cortar acero suave. Ideal para los tipos de cortes siguientes: biselado, ranurado,
perforación, corte con guía circular y plantilla, corte a mano alzada, corte de pila, cortes de
demarcación, corte de gota.

7. Mayor seguridad: sin gases comprimidos ni gases inflamables.

SAQUE DEL EMBALAJE EL SISTEMA DE PLASMA 700P FORNEY

• Verifique si recibió todos los artículos comprados en buenas condiciones.

• Verifique que el suministro de energía no se haya dañado durante el envío.

COMPONENTES

• Compare los artículos de la caja con las ilustraciones que se incluyen en este manual de
instrucciones.

• El asa negra y la envoltura de la antorcha de la parte superior del sistema de plasma se envían
sin ensamblar para mayor seguridad.

• Para ensamblar el asa, coloque el asa negra en la parte central/superior del sistema de plasma
haciendo coincidir sus orificios con los del sistema. Con los pernos negros (2 c/u) incluidos en la
bolsa plástica de piezas, inserte los pernos y arandelas en el asa ajustándola en su lugar.

• NOTA: Un electrodo y una boquilla de repuesto (1 c/u) se incluyen en la bolsa de piezas para

reemplazar las piezas de la antorcha después de usarla. Manténgalas en un lugar seguro
para usarlas en el futuro.

VISTA FRONTAL DEL SISTEMA DE PLASMA 700P VISTA TRASERA DEL SISTEMA DE PLASMA 700P

Configuración del sistema de plasma

79

WWW.FORNEYIND.COM

MANIPULACIÓN Y POSICIONAMIENTO DE LA FUENTE DE ENERGÍA

• Ubique el Sistema de plasma 700P de Forney cerca de un tomacorriente de 230 o 120 V.
Si usa una potencia de entrada de 120 V, asegúrese de utilizar el adaptador de energía
proporcionado en la caja.

• Elija una ubicación con un buen flujo de aire y asegúrese de que no haya polvo, humo ni gas.

• Coloque la unidad sobre una superficie plana y estable.

• Asegúrese de que no haya obstáculos que eviten la salida del flujo de aire de enfriamiento de
las aberturas de la parte frontal y trasera de la máquina.

• Deje un espacio libre de al menos 15 pies (5 m) alrededor de la máquina.

• Si se debe mover la máquina, desconecte siempre el enchufe del tomacorriente y junte los cables
de modo que no se dañen.

REQUISITOS DE CONEXIÓN A TIERRA

• Para garantizar la seguridad personal y el funcionamiento correcto, y reducir la interferencia
electromagnética (EMI), el sistema de plasma 700P de Forney debe conectarse a tierra
correctamente.

• El suministro de energía debe tener una conexión a tierra a través del cable eléctrico de acuerdo
con las normas eléctricas nacionales y locales.

• El servicio monofásico debe ser del tipo de 3 alambres con uno verde o verde/amarillo para la
conexión a tierra protectora. No use servicio de 2 alambres.

SUMINISTRO DE AIRE/GAS

• El Sistema de plasma 700P de Forney no incluye compresor de aire de pistón incorporado. Por
lo tanto, se le debe suministrar una fuente de aire o nitrógeno limpio y seco a la unidad de corte
por plasma.

• La presión del suministro debe ser de 60 (4,2 kg/cm2) a 80 PSI (5,6 kg/cm2). NOTA: La unidad
no funcionará si la presión del aire de entrada es inferior a 50 PSI (3,5 kg/cm2). La velocidad
del flujo es de aproximadamente 3,5 pies cúbicos/min (0,1 m³/min).

• Si no se respetan estos parámetros, se pueden producir temperaturas de funcionamiento
excesivas o daños a la antorcha.

PURGA MANUAL

• El aceite y la humedad del aire pueden dañar la máquina.

• La unidad está equipada con un filtro de aire, que captura el vapor de agua y aceite de la
atmósfera.

• Para drenar el agua contenida en el vidrio del filtro, empuje el conector de drenaje hacia arriba.

USE SOLO LAS ANTORCHAS ESPECIFICADAS EN ESTE MANUAL DE INSTRUCCIONES.

¡PRECAUCIÓN! Desconecte la fuente de energía antes de armar o desarmar la antorcha.

ANTES DE EMPEZAR LAS OPERACIONES DE CORTE, VERIFIQUE QUE LAS PIEZAS

ESTÉN ENSAMBLADAS CORRECTAMENTE REVISANDO EL CABEZAL DE LA
ANTORCHA COMO SE MUESTRA A CONTINUACIÓN.

EL ARCO DE PLASMA DE LAS ANTORCHAS DE ENCENDIDO INSTANTÁNEO PUEDE

CAUSAR LESIONES Y QUEMADURAS.

¡PRECAUCIÓN! El arco de plasma se enciende de inmediato cuando se activa el gatillo de la

antorcha. Asegúrese de que la energía y la máquina estén desconectadas antes de cambiar piezas
consumibles.

Ensamblaje de la antorcha (si es necesario)

80

WWW.FORNEYIND.COM

ANTORCHA DE PLASMA CORRECTAMENTE ENSAMBLADA

SECUENCIA CORRECTA DE ENSAMBLADO DE LOS CONSUMIBLES DE PLASMA

Si las piezas consumibles de la antorcha de plasma no vienen ensambladas, siga este
procedimiento:

1. Coloque la antorcha con la tapa protectora hacia arriba para evitar que estas piezas se caigan.

2. Instale el electrodo, el anillo difusor de aire y la boquilla.

3. Ajuste a mano la tapa protectora hasta que esta se asiente en el cabezal de la antorcha. Si
siente resistencia al colocar la tapa, revise la rosca antes de continuar.

4. La bolsa de piezas que viene con la máquina incluye 1 electrodo y 1 boquilla para uso futuro, al
reemplazar las piezas gastadas. Consulte el procedimiento de reemplazo en “Mantenimiento de
la antorcha”.

Función y control

SHIELD CAP

Contact

RETAINING CAP

CUTTING TIP

GAS DIFFUSER

ELECTRODE

RENDIMIENTO
MÁXIMO

MÁXIMA
VERSATILIDAD

Se proporcionan dos juegos de consumibles.

1. MÁXIMO RENDIMIENTO

- Maximiza la velocidad y el espesor de
corte

2. MÁXIMA VERSATILIDAD

- Se debe utilizar en un material más
delgado, en espacios reducidos o
cuando la potencia máxima de entrada
no está disponible.

- Use la punta de menor diámetro al
cortar con una entrada de 120 V.

CUBIERTA DE

PROTECCIÓN

TAPA DE RETENCIÓN

PUNTA DE CORTE

DIFUSOR DE GAS

ELECTRODO

1

3

2

4
5

6

10

7

9

81

WWW.FORNEYIND.COM

1. Interruptor ON/OFF (Encendido/Apagado): en la posición de encendido, la máquina está lista
para el funcionamiento normal. Todos los circuitos de control del sistema están activados. La
posición OFF (Apagado) desactiva los circuitos de control.

2. Led de color verde: parpadea durante unos segundos para mostrar que los capacitores se están
cargando y que la unidad se está preparando para la operación. Se enciende cuando el voltaje
de entrada se encuentra dentro del rango normal (95 a 270 V).

3. Led de color amarillo: se enciende cuando se activa la protección térmica o de sobrecorriente.

4. Led de color rojo: se enciende cuando la protección funciona bajo presión (la presión está
debajo de los 50 PSI [3,5 kg/cm²]). Parpadea cuando hay un cortocircuito dentro de la antorcha
o cuando las piezas de la antorcha no están instaladas correctamente.

5. Led de color amarillo: se enciende cuando se presiona el gatillo de la antorcha. Parpadea
con rapidez durante el preflujo de seguridad antes del encendido del arco piloto. Parpadea
lentamente si el arco de corte no se inicia después de que transcurrieron 5 segundos del
encendido.

6. Cable y abrazadera de trabajo

7. Cable de entrada de energía

8. Selector de flujo de aire

9. La conexión de aire comprimido lleva al regulador de aire interno

10. Conexión de la antorcha

Sujeción de la abrazadera de trabajo

Conecte la abrazadera para cable con conexión a tierra a la pieza de trabajo que se cortará o al banco
metálico de trabajo. Tome las siguientes precauciones:

• Verifique que haya un buen contacto eléctrico, en especial si se cortan láminas revestidas
oxidadas o aisladas.

• Realice las conexiones a tierra lo más cerca posible del área de corte para reducir la exposición
a campos eléctricos y magnéticos (EMF).

• El uso de las estructuras metálicas que no forman parte de la pieza de trabajo, tales como el
cable de retorno de la corriente de corte, puede poner en riesgo el sistema de seguridad y
producir resultados de corte deficientes.

• No haga una conexión a tierra en la pieza que deba sacarse.

• La abrazadera de trabajo debe estar sujeta a la pieza de trabajo durante el corte.

Conexión del cable de entrada de energía

Enchufe el cable eléctrico del sistema de plasma 700P de Forney a un tomacorriente adecuado de 230 o
120 V (con adaptador).

Encendido del sistema

Coloque el interruptor ON/OFF (Encendido/Apagado) ubicado en la parte posterior de la máquina en la
posición ON (Encendido).

Operación de corte

ANTES DE OPERAR EL SISTEMA

¡PRECAUCIÓN! Desconecte la fuente de energía antes de desarmar la antorcha. Lea y siga las

instrucciones, incluidas las precauciones de seguridad, de este manual de instrucciones.

Piezas de la antorcha

Verifique el orden e instalación correctos del ensamblaje de las piezas de la antorcha (consulte la sección
“Selección de piezas consumibles de la antorcha”). NOTA: El suministro de energía no funciona, salvo

82

WWW.FORNEYIND.COM

que la tapa protectora de la antorcha esté asentada por completo contra las clavijas de las PIP (Piezas
correctamente instaladas) del cabezal de la antorcha.

Entrada de energía

• Verifique que la fuente de energía tenga el voltaje de entrada correcto.

• Asegúrese de que la fuente de energía cumpla los requisitos de protección y cableado del
circuito.

• Enchufe la unidad y cierre el interruptor de desconexión principal para suministrarle energía
principal al sistema.

Abrazadera de trabajo, cable con conexión a tierra

Verifique que haya una conexión sólida de un cable con conexión a tierra con la pieza de trabajo.

Sistema de purga automática

• Una vez que haya conectado el suministro de aire comprimido, encienda la máquina. El
ventilador de enfriamiento se iniciará y se activará una purga automática de gas (preflujo) de
8 segundos para eliminar la condensación que pueda haberse acumulado en la antorcha y el
cable mientras el sistema estuvo apagado.

• Cuando se haya completado la purga de gas, el arco piloto puede iniciarse presionando el
gatillo de la antorcha y se puede comenzar a cortar. Cuando haya terminado de cortar, habrá
un posflujo automático de aire comprimido durante 20 segundos para enfriar la antorcha.

Verificación de la calidad del aire

• Para verificar la calidad del aire, desactive la antorcha (posflujo) y coloque el lente con filtro de
soldadura delante de la antorcha. Si el aire tiene aceite o humedad, podrá verlo en el lente.

• NO inicie el arco piloto mientras verifica la calidad del aire.

El sistema de plasma 700P de Forney es un sistema de corte por plasma altamente portátil, apto para
generadores y apropiado para una amplia gama de aplicaciones de corte.

El sistema de plasma 700P de Forney incluye: dos juegos completos de consumibles necesarios para un
máximo rendimiento o máxima versatilidad (tapa protectora, anillo difusor de aire, electrodo y boquilla),
ensamblaje de la antorcha, cable de la antorcha, cable con conexión a tierra con abrazadera de descarga
a tierra y fuente de energía del inversor del plasma.

Puede comprarle más piezas consumibles y accesorios a cualquier distribuidor autorizado de Forney. Vea
más información en la sección “Mantenimiento y piezas” de este manual.

Peso: 35 lb (15,88 kg)

Consulte las clasificaciones y especificaciones técnicas en la placa de datos ubicada en la parte posterior
de la máquina.

Funcionamiento

Descripción

Clasificación y especificaciones de la fuente de energía

83

WWW.FORNEYIND.COM

Requisitos del generador:

Fuerza motriz
Corriente de salida
Rendimiento

3000 - 11 500 W
20 - 50 A
Extensión total del arco

En la base del sistema de plasma, hay una placa que incluye todas las especificaciones de funcionamiento
del Sistema de plasma 700P de Forney. Incluye el número de serie del producto.

El ciclo de tarea es el tiempo, en minutos, que un arco de plasma puede permanecer encendido en un
período de 10 minutos cuando se opera a una temperatura ambiente de 104 °F (40 °C).

Si el suministro de energía se sobrecalienta debido a que se excede su ciclo de tarea, se ilumina el led de
temperatura amarillo, el arco se apaga y el ventilador de enfriamiento sigue funcionando. Para retomar
el corte, espere que se apague el led de temperatura amarillo. NOTA: El exceso del ciclo de tarea puede
dañar el sistema y anular la garantía.

Modelo: Antorcha de plasma

• Antorcha enfriada por aire para corte por arco de plasma (PAC)

• Las características de seguridad de “Piezas correctamente instaladas” (PIP) exigen que todas las
piezas estén en su lugar antes del funcionamiento.

• Protector de seguridad del gatillo

• Ciclo de tarea 35 %

• Capacidad de corte, ver a continuación

SELECCIÓN DE PIEZAS CONSUMIBLES DE LA ANTORCHA

Para cambiar las piezas consumibles de la antorcha, siga este procedimiento:

• Boquilla de 0,80 mm para cortar piezas de menos de 1/4” (6,35 mm) de espesor (corriente de

salida 10-30 A) *utilice el Juego 1 - Juego de versatilidad máxima

• Boquilla de 0,90 mm para cortar piezas de más de 1/4” (6,35 mm) de espesor (corriente de

salida 30-40 A) *utilice el Juego 1 - Juego de versatilidad máxima

• Para el corte por contacto de piezas de más de 1/4” (6,35 mm) de espesor con una corriente

de salida de 30-40 A, utilice la boquilla de 0,90 mm, la tapa protectora y el espaciador del
Juego 2 - Juego de rendimiento máximo

Placa de datos de rendimiento

Ciclos de tareas y sobrecalentamiento

Clasificaciones y especificaciones de la antorcha

84

WWW.FORNEYIND.COM

Si no se transfiere el arco piloto entre la antorcha de plasma (electrodo) y la pieza de trabajo en tres
segundos desde el inicio del arco piloto, el ciclo se detiene de forma automática (se detiene el arco piloto) y
el aire posflujo sigue fluyendo y enfriando la antorcha.

Acero

Acero

inoxidable

Aluminio Galvanizado Bronce Cobre

3/4”

(19,05 mm)

1/2”

(12,7 mm)

1/2”

(12,7 mm)

1/2”

(12,7 mm)

1/2”

(12,7 mm)

1/2”

(12,7 mm)

3/8”

(9,5 mm)

CAPACIDAD RECOMENDADA CAPACIDAD DE CORTE SEVERO

• Rendimiento óptimo del sistema

• Rango operativo ideal que provee una excelente calidad de corte

• Calificado con piezas consumibles nuevas

• Extremo superior de las capacidades del
sistema

• Destinada a requerimientos de corte
severo ocasionales en los que es
aceptable un grado menor de calidad
de corte

• Velocidades de corte menores

DESCONECTE LA ALIMENTACIÓN PRINCIPAL EN LA FUENTE Y ESPERE QUE LA
ANTORCHA SE ENFRÍE ANTES DE DESARMAR LA ANTORCHA O LOS CABLES DE
ESTA.

CORTE CON ANTORCHA MANUAL

• La antorcha se puede sujetar con comodidad con una mano o estabilizarse con las dos manos.
Elija la técnica que le resulte más cómoda y le permita un buen control y movimiento. Coloque el
dedo índice o el pulgar en el mango de la antorcha para presionar el interruptor de control.

• Con la antorcha en la posición de inicio, presione el gatillo. Después de una purga de gas
inicial (preflujo), el arco piloto se enciende y queda encendido 5 segundos hasta que se inicia el
arco de corte.

• Para comenzar en un borde, mantenga la antorcha perpendicular a la pieza de trabajo con la
parte delantera de la punta en el borde de la pieza de trabajo, en el punto donde se comenzará
el corte (Fig. A). Para perforar, incline la antorcha ligeramente para dirigir las chispas lejos de
esta hasta finalizar la perforación (Fig. B).

• Para cortes por arrastre, mantenga la antorcha en contacto con la pieza de trabajo.

• Para cortes en línea recta, use un borde recto como guía de la antorcha.

• Para cortes circulares, use una plantilla o accesorio de guía de corte circular para obtener el
radio que desee.

• Una vez iniciado, el arco de corte sigue encendido mientras se mantiene presionado el gatillo,
salvo que se retire la antorcha del trabajo o que esta se mueva con demasiada lentitud.
Mantenga el movimiento durante el corte. Corte a una velocidad constante y sin pausas.
Mantenga la velocidad de corte para que el desfasaje del arco sea de unos 30° detrás de la
dirección de avance (Fig. C).

• Ajuste la velocidad de la antorcha para que las chispas atraviesen el metal y salgan de la parte
inferior del corte.

• Deténgase en el borde (final del corte) hasta que el arco haya cortado por completo a través

Capacidad de corte

Corte

85

WWW.FORNEYIND.COM

de la pieza de trabajo. Si las chispas salen despedidas hacia arriba y atrás en el cabezal de la
antorcha, la velocidad de avance de esta es excesiva. Redúzcala.

• Para apagar la antorcha, suelte el interruptor de control. Cuando se suelte el interruptor, se
producirá un posflujo. Si el gatillo de la antorcha se presiona durante el posflujo, se reinicia el
arco piloto.

• Si la antorcha o el sistema no funciona según lo previsto, consulte la sección “Solución de
problemas” de este manual de instrucciones.

NOTA: Si el arco de corte se interrumpe y el gatillo de la antorcha sigue presionado, el arco piloto
se enciende otra vez de forma automática después de 3 segundos.
NOTA: Si las chispas salen despedidas hacia arriba y atrás en el cabezal de la antorcha, la
velocidad de avance de esta es excesiva. Redúzcala.

NOTA: Para cortar rejillas, ajuste la corriente de corte entre 20 y 35 A.

PERFORACIÓN CON ANTORCHA MANUAL
NOTA: Si es necesario hacer un corte en una lámina de metal de un grosor que excede la capacidad

máxima de perforación (sin comienzo en borde), haga un orificio de 1/4” (6,35 mm) con un taladro
eléctrico para empezar a cortar.

• Al perforar con una antorcha manual, inclínela ligeramente para que las partículas que salen
despedidas hacia atrás se alejen de la punta de la antorcha (y el operador) y no reingresen en
ella (Fig. B).

• Complete la perforación fuera de la línea de corte y luego siga el corte en la línea. Finalizada la
perforación, sostenga la antorcha perpendicular a la pieza de trabajo (Fig. D).

• Limpie las salpicaduras e incrustaciones de la tapa protectora y la punta lo antes posible. Para
minimizar la cantidad de incrustaciones que se adhieren a la tapa protectora, esta puede
rociarse con compuesto antisalpicaduras o sumergirse en este.

• Si la antorcha o el sistema no funciona según lo previsto, consulte la sección “Solución de
problemas” de este manual de instrucciones.

¡IMPORTANTE! Repase con frecuencia las precauciones de seguridad importantes incluidas al principio
de este manual.

DESCONECTE LA ALIMENTACIÓN PRINCIPAL EN LA FUENTE Y ESPERE QUE LA ANTORCHA
SE ENFRÍE ANTES DE DESARMAR LA ANTORCHA O LOS CABLES DE ESTA.

¡PRECAUCIÓN! Asegúrese de que el operador tenga los guantes, la ropa y la protección visual

y auditiva correspondientes. Asegúrese de que ninguna parte del cuerpo del operador toque la
pieza de trabajo mientras la antorcha está activada.

¡PRECAUCIÓN! Las chispas del proceso de corte pueden dañar superficies revestidas, pintadas
y de otro tipo, tales como las de vidrio, plástico o metal.

NOTA: Manipule los cables de la antorcha con cuidado y protéjalos de los daños.

86

WWW.FORNEYIND.COM

DESCONECTE LA ALIMENTACIÓN PRINCIPAL EN LA FUENTE Y ESPERE QUE LA

ANTORCHA SE ENFRÍE ANTES DE DESARMAR LA ANTORCHA O LOS CABLES DE
ESTA O REALIZAR UN MANTENIMIENTO.

¡PRECAUCIÓN! El mantenimiento solamente puede llevarse a cabo en la unidad si la persona a

cargo de esa operación tiene los conocimientos técnicos necesarios y las herramientas correctas. De
no ser así, comuníquese con el centro de servicio técnico más cercano a usted.

¡PRECAUCIÓN! Nunca acceda al interior de la máquina (extracción del panel) ni toque la
antorcha (desmontaje) sin haberla desenchufado de la alimentación eléctrica.

LAS INSPECCIONES REALIZADAS CON VOLTAJE DENTRO DE LA MÁQUINA O

DE LA ANTORCHA PUEDEN CAUSAR DESCARGAS ELÉCTRICAS GRAVES POR EL
CONTACTO DIRECTO CON PIEZAS CON VOLTAJE.

¡PRECAUCIÓN! Para la limpieza, use solo aire comprimido seco. No apunte el chorro de aire

hacia los circuitos electrónicos que contiene este sistema.

El Sistema de plasma 700P de Forney es una máquina a la que se le debe realizar mantenimientos de
rutina para mantener el sistema en condiciones de funcionamiento óptimas y darle un valor de largo plazo
a la inversión del propietario. Se recomienda revisar la unidad cada 3 a 4 meses (según la frecuencia
de uso). Use aire comprimido para eliminar los depósitos de polvo. Debe verificarse periódicamente si la
tapa protectora y la punta de la antorcha están gastadas o dañadas. Si la punta se daña, o se agranda
en comparación con su tamaño original, reemplácela. Si las superficies se oxidan mucho, límpielas con
lija extrafina. Si el anillo difusor de aire se quema o agrieta, reemplácelo. Reemplace el electrodo cuando
el cráter de la superficie receptora sea de aproximadamente 0,075” (0,2 mm). La falta de mantenimiento
del sistema, sus piezas consumibles y el entorno de trabajo reduce el rendimiento del sistema y produce
resultados por debajo de los niveles óptimos de rendimiento.

FRECUENCIA MANTENIMIENTO PERIÓDICO QUE SE DEBE REALIZAR

Después de cada uso • Revise los indicadores luminosos y corrija las fallas.

• Revise y limpie la tapa protectora, la boquilla, el anillo difusor
de aire y el electrodo, y verifique que estén bien instalados y
no presenten desgaste, daños (quemaduras, deformidades o
grietas), suciedad, residuos ni orificios obstruidos.

Semanal • Revise el sistema de cierre de la tapa protectora.
Cada 3 meses • Reemplace las piezas agrietadas o dañadas.

• Revise el gatillo de la antorcha para ver si está dañado.

• Verifique que el cuerpo de la antorcha no presente desgaste,
alambres expuestos o daños; reemplace lo necesario.

• Verifique que la cubierta exterior del cable de la abrazadera de
trabajo no presente desgaste; reemplácela si es necesario.

• Verifique que el cable eléctrico no presente desgaste o daños; si
está dañado, reemplácelo.

Cada 6 meses • Limpie el interior mediante sopleteo o aspiración.

Mantenimiento y servicio técnico

Mantenimiento general

87

WWW.FORNEYIND.COM

¡PRECAUCIÓN! Las piezas consumibles de la antorcha de
plasma deben ajustarse a mano. Se provee una llave de extracción
del electrodo en caso de que necesite apalancamiento adicional
para sacarlo.

¡PRECAUCIÓN! Revise si la tapa protectora, la boquilla, el difusor de aire y el electrodo
presentan desgaste y residuos antes de cortar o si la velocidad de corte se redujo significativamente.

¡PRECAUCIÓN! Para la limpieza, use solo aire comprimido seco. No apunte el chorro de aire
hacia los circuitos electrónicos que contiene este sistema.

¡PRECAUCIÓN! No opere la antorcha sin una boquilla o electrodo en su lugar. Asegúrese de
usar piezas Forney originales.

NOTA: Se recomienda reemplazar el electrodo y la boquilla al mismo tiempo para asegurar un desgaste
uniforme y un rendimiento óptimo.

PIEZA REVISAR ACCIÓN

Tapa
protectora

Forma circular del orificio
central.

Si el orificio ya no es circular,
reemplace la tapa protectora.

Si hay residuos acumulados
en el espacio entre la tapa
protectora y la boquilla.

Saque la tapa protectora y elimine
los residuos; si está dañada o no
puede limpiarse, reemplácela.

Verifique si hay grietas,
desportilladuras o
perforaciones por
quemaduras.

Reemplace la tapa protectora si está
agrietada, desportillada o presenta
perforaciones por quemaduras.

Boquilla
(Punta)

El orificio central debe ser
circular.

Si el orificio central ya no es circular
o se deformó, reemplácela.

Exterior oxidado. Se puede limpiar con una tela

abrasiva; no use solventes.

Anillo
difusor
de aire

Verifique que no haya
quemaduras o grietas y que
los orificios de flujo de aire
no estén obstruidos.

Si está dañado, reemplácelo.

Electrodo

Verifique la profundidad del
hoyo y si la superficie central
está gastada.

Reemplace el electrodo cuando
el asentamiento del cráter en
la superficie emisora sea de
aproximadamente 1/16” (2 mm).

Cabezal de
la antorcha

Verifique que no haya daño,
desgaste o residuos en la
superficie.

Si hay residuos, límpielos sin usar
solventes.

Si el cabezal de la antorcha está
agrietado o gastado, reemplace la
antorcha.

Mantenimiento de los consumibles

Llave para electrodo

COMPRESOR

88

WWW.FORNEYIND.COM

PIEZA REVISAR ACCIÓN

Mango y
cable del
cuerpo de
la antorcha

Estas piezas no suelen
necesitar ningún
mantenimiento en particular,
salvo inspección y limpieza
periódicas.

Si hay residuos, límpielos sin usar
solventes.

Si están agrietados o gastados,
reemplace la antorcha.

NO toque la antorcha y el cable con
piezas calientes o tibias.

NO tense el cable.
NO mueva el cable sobre bordes

filosos o superficies abrasivas.
Si el cable es demasiado largo,

recójalo en rollos regulares.
NO pise el cable.

Abrazadera
de trabajo
y cable

Estas piezas no suelen
necesitar ningún
mantenimiento en particular,
salvo inspección y limpieza
periódicas.

Realice las mismas acciones que con
el cuerpo, el mango y el cable de la
antorcha.

Filtro de
agua

Revise si hay humedad. Drénelo, si es necesario.

En las operaciones de corte pueden surgir fallas de rendimiento no causadas por el mal funcionamiento del
equipo, sino por otros motivos, tales como:

Fallas más comunes en cortes por plasma:

1. La velocidad de corte es excesiva.

2. Las piezas consumibles están gastadas.

3. El metal que se está cortando es demasiado grueso.

4. La abrazadera de trabajo no está bien sujeta a la pieza de trabajo.

5. El compresor es inadecuado.

La tabla siguiente muestra los problemas más comunes relacionados con el uso del sistema de plasma 700P
de Forney y una explicación de cómo resolverlos.

Si no puede corregir el problema con la guía básica de solución de problemas o si necesita más ayuda:

1. Llame a un distribuidor autorizado de Forney;

2. Llame a Atención al Cliente de Forney.

Solución de problemas

89

WWW.FORNEYIND.COM

PROBLEMA RAZONES POSIBLES SOLUCIÓN RECOMENDADA

LED DE COLOR
VERDE APAGADO:
el ventilador no
funciona.

No hay entrada de
energía

Conecte el sistema a la fuente de entrada de energía
correcta.

Verifique que la alimentación eléctrica esté encendida
en el panel de alimentación principal o en la caja de
interruptores de desconexión de la alimentación.

Asegúrese de que el interruptor de energía (posterior) esté
en la posición ON (Encendido).

LED DE COLOR VERDE
ENCENDIDO, LED DE
COLOR AMARILLO de
sobrecalentamiento
ENCENDIDO.

La unidad se
sobrecalentó

Deje enfriar la unidad con el ventilador interno
funcionando. Cuando se haya enfriado, reduzca el
tiempo de corte de arco a menos del correspondiente al
ciclo de tarea nominal del sistema.

Flujo de aire
obstruido

Compruebe la instalación correcta de las piezas
consumibles de la antorcha.

Revise si las piezas consumibles presentan desgaste,
residuos u orificios obstruidos y reemplace las que estén
gastadas por nuevas piezas consumibles de Forney.

LED DE COLOR VERDE
ENCENDIDO, LED DE
COLOR AMARILLO de
sobrecalentamiento
APAGADO: no
fluye aire cuando
se presiona el
interruptor de la
antorcha.

Tapa protectora
no instalada
correctamente

Verifique que las piezas consumibles de la antorcha estén
bien instaladas.

Falla en el interruptor
de la antorcha o en
el ensamblaje de las
piezas del soporte de
la antorcha

Reemplace la antorcha.

Falla en la tarjeta
de circuito impreso
principal

Se requiere servicio técnico capacitado.

LED DE COLOR VERDE
ENCENDIDO, LED DE
COLOR AMARILLO de
sobrecalentamiento
APAGADO. El aire
fluye, el arco piloto
no se inicia.

Piezas defectuosas en
la antorcha

Reemplace la antorcha.

Falla en la tarjeta
de circuito impreso
principal

Se requiere servicio técnico capacitado.

La antorcha tiene el
arco piloto, pero no
corta.

Cable de trabajo no
conectado

Conecte bien la abrazadera de trabajo a la pieza de
trabajo.

Entrada de energía
de CA demasiado
baja

Asegúrese de que el sistema tenga una fuente de entrada
de energía apropiada.

Si usa un cable de extensión, elimínelo o redúzcale la
longitud.

Falla en la tarjeta
de circuito impreso
principal

Se requiere servicio técnico capacitado.

El arco no se
transfiere a la pieza
de trabajo.

Contacto insuficiente
de la abrazadera de
trabajo con la pieza
de trabajo

Limpie el área cuando se sujete la abrazadera de trabajo
a la pieza de trabajo para asegurar una buena conexión
de metal con metal.

Revise si la abrazadera de trabajo y su cable presentan
daños; repare o reemplace lo necesario.

Es posible que
la antorcha esté
demasiado lejos de la
pieza de trabajo

Acerque la antorcha a la pieza de trabajo y enciéndala
otra vez.

90

WWW.FORNEYIND.COM

PROBLEMA RAZONES POSIBLES SOLUCIÓN RECOMENDADA

Corte de baja calidad

Uso incorrecto de la
antorcha

Repase las instrucciones de funcionamiento.

Las piezas de la
antorcha están
gastadas

Revise si las piezas consumibles están gastadas y, si es
así, reemplácelas por nuevas piezas consumibles de
Forney.

Las chispas se
despiden hacia arriba
y atrás en el cabezal
de la antorcha.

Velocidad de corte
demasiado alta

Reduzca la velocidad de avance de la antorcha.

La pieza de trabajo
es demasiado gruesa

Elija una pieza de trabajo de material más delgado,
dentro de los límites operativos del sistema.

Penetración
insuficiente

Velocidad de corte
demasiado alta

Reduzca la velocidad de avance de la antorcha.

La antorcha está
demasiado inclinada

Asegúrese de que la antorcha esté perpendicular a la
pieza de trabajo.

La pieza de trabajo
es demasiado gruesa

Elija una pieza de trabajo de material más delgado,
dentro de los límites operativos del sistema.

Corriente de corte
demasiado baja

Asegúrese de que el sistema tenga una fuente de entrada
de energía apropiada.

Si usa un cable de extensión, elimínelo o redúzcale la
longitud.

Las piezas de la
antorcha están
gastadas

Revise si las piezas consumibles están gastadas y, si es
así, reemplácelas por nuevas piezas consumibles de
Forney.

Piezas de fabricantes
no originales

Use solo consumibles originales de Forney para optimizar
el rendimiento.

El arco de corte se
interrumpe, pero se
vuelve a encender
cuando se presiona el
gatillo nuevamente.

Velocidad de corte
demasiado lenta

Aumente la velocidad de avance de la antorcha.

Distancia excesiva
entre la antorcha y la
pieza de trabajo.

Reduzca la distancia entre la antorcha y la pieza de
trabajo.

Línea de CA
demasiado baja:
reduzca la corriente
de salida

Asegúrese de que el sistema tenga una fuente de entrada
de energía apropiada.

Si usa un cable de extensión, elimínelo o redúzcale la
longitud.

Las piezas de la
antorcha están
gastadas

Revise si las piezas consumibles están gastadas y, si es
así, reemplácelas por nuevas piezas consumibles de
Forney.

Piezas de fabricantes
no originales

Use solo consumibles originales de Forney para optimizar
el rendimiento.

El cable de trabajo
está desconectado

Sujete con firmeza el cable de trabajo al material que
está cortando, lo más cerca posible del área de trabajo.

91

WWW.FORNEYIND.COM

PROBLEMA RAZONES POSIBLES SOLUCIÓN RECOMENDADA

Demasiados desechos
metálicos

Velocidad de corte
demasiado baja
(desecho metálico
inferior)

Aumente la velocidad de avance de la antorcha.

Velocidad de corte
demasiado rápida
(desecho metálico
superior)

Reduzca la velocidad de avance de la antorcha.

Distancia excesiva
entre la antorcha y la
pieza de trabajo

Reduzca la distancia entre la antorcha y la pieza de
trabajo.

Corriente de corte
demasiado baja

Asegúrese de que el sistema tenga una fuente de entrada
de energía apropiada.

Si usa un cable de extensión, elimínelo o redúzcale la
longitud.

Las piezas de la
antorcha están
gastadas

Revise si las piezas consumibles están gastadas y, si es
así, reemplácelas por nuevas piezas consumibles de
Forney.

Piezas de fabricantes
no originales

Use solo consumibles originales de Forney para optimizar
el rendimiento.

Ángulo de corte
inclinado
(no perpendicular)

Posición incorrecta de
la antorcha

Asegúrese de que la antorcha esté perpendicular a la
pieza de trabajo.

Compruebe la instalación correcta de las piezas
consumibles de la antorcha.

Desgaste asimétrico
del orificio de
la boquilla y/o
ensamblaje incorrecto
de las piezas de la
antorcha

Revise si las piezas consumibles están gastadas y, si es
así, reemplácelas por nuevas piezas consumibles de
Forney.

Desgaste excesivo de
la boquilla
o el electrodo

Presión de aire
demasiado baja

Revise si el compresor de aire funciona bien.

Se excede la
capacidad del
sistema (material
demasiado grueso)

Elija una pieza de trabajo de material más delgado,
dentro de los límites operativos del sistema.

Aire contaminado
(humedad, aceite)

Revise si el compresor de aire funciona bien.

Excesivos encendidos
del arco piloto en el
aire

Discontinúe los falsos inicios sin estar en contacto con la
pieza de trabajo.

Antorcha
ensamblada de forma
incorrecta

Compruebe la instalación correcta de las piezas
consumibles de la antorcha.

Punta de antorcha en
contacto con la pieza
de trabajo

Siga los procedimientos correctos de corte o perforación.

Componentes del
cabezal de la
antorcha dañados o
sueltos

Compruebe la instalación correcta de las piezas
consumibles de la antorcha.

Si la antorcha está dañada, reemplácela.

Piezas de fabricantes
no originales

Use solo consumibles originales de Forney para optimizar
el rendimiento.

Sobrecalentamiento

Se excede el ciclo de
tarea del sistema de
plasma

Deje enfriar la unidad con el ventilador interno
funcionando. Cuando se haya enfriado, reduzca el
tiempo de corte de arco a menos del correspondiente al
ciclo de tarea nominal del sistema.

92

WWW.FORNEYIND.COM

Diagrama de cableado

TORCH

RED

BROWN

RED

BLACK

SECURITY

COMMAND

RED

RED

BROWN

BLACK

BLACK

BLACK

RED

RED

YELLOW

YELLOW

BROWN

BLACK

93

WWW.FORNEYIND.COM

Piezas

Lista de piezas de la unidad

REF. N.°

NÚMERO DE

PIEZA

DESCRIPCIÓN DEL ARTÍCULO

CANT. POR

PAQUETE

01 85005 PESTILLO DE LA PUERTA 1
02 05000292 PANEL IZQUIERDO 1
03 22905079K FILTRO 1

04 22910068K CONECTOR NPT DE 1/4” (6,35 mm) G - 1/4 1
05 22905080K INDICADOR DEL FILTRO 1
06 22910058 CONECTOR RÁPIDO MACHO DE 1/4” (6,35 mm) 1
07 21605009 ABRAZADERA DE CABLE 1
08 22910059 CONECTOR RÁPIDO HEMBRA DE 1/8” (3,18 MM) 1
09 85009 ENCHUFE TIPO DINSE HEMBRA 25 1
10 40290158 CONEXIÓN DE AJUSTE FÁCIL DE LA ANTORCHA DE PLASMA 1
11 21690706 BASTIDOR DE PLÁSTICO 1
12 33710703 9005 PANEL FRONTAL 1
13 85553 PERILLA CON TAPA E INDICADOR 1
14 77650441 ETIQUETA DEL PANEL FRONTAL DEL SISTEMA DE PLASMA 700P

DE FORNEY

1

15 22735532 PCB DEL PANEL FRONTAL 1
16 22910060 CONECTOR RÁPIDO RECTO MACHO DE 1/8” (3,18 MM) 1
17 22735531 PCB DE CONTROL 1
18 22900041 VÁLVULA SOLENOIDE PARA GAS 24 V CC 1/8” (3,18 MM) 3 V 1
19 22900038 INTERRUPTOR DE PRESIÓN 1
20 22910037 CONECTOR “T” 1/8” (3,18 MM) -H-H 1
21 33720304 9005 PANEL DIVISOR 1
22 05000290 PANEL POSTERIOR DEL SISTEMA DE PLASMA 700P 1
23 21605071 ABRAZADERA DE CABLE 1
24 85407 INTERRUPTOR NEGRO BIPOLAR C/PROTECCIÓN 1
25 21605040K INTERRUPTOR D. 20 2
26 20220173 CABLE ELÉCTRICO 1
27 21690811 ESPACIADOR DE PLÁSTICO PARA VENTILADOR 1
28 22800073K VENTILADOR DE ENFRIAMIENTO 1
29 33640626 SOPORTE DE METAL PARA TABLERO PRINCIPAL 1
30 22735522 TABLERO PRINCIPAL PFC DE PLASMA 1
31 21690713 ESPACIADOR PARA BASTIDOR DE PLÁSTICO 1
32 33700415 9005 PANEL INFERIOR 1
33 05000295 CUBIERTA 1
34 33740579 9005 ENVOLTURA DE ANTORCHA 1
35 21690225K BISAGRA DE PLÁSTICO PARA PUERTA 2
36 21600067 ASA PARA ENVOLTURA DE ANTORCHA 1
37 23010110 ANTORCHA DE PLASMA PT-4 1
38 43210218 CABLE CON CONEXIÓN A TIERRA 1
39 84964 ABRAZADERA DE DESCARGA A TIERRA 1
40 84963 ENCHUFE TIPO DINSE 25 1
41 20220158 CABLE ADAPTADOR 1

94

WWW.FORNEYIND.COM

Desglose de piezas de la unidad

Selección y reemplazo de piezas consumibles de la antorcha

DESCONECTE LA ALIMENTACIÓN PRINCIPAL EN LA FUENTE Y ESPERE QUE LA
ANTORCHA SE ENFRÍE ANTES DE DESARMAR LA ANTORCHA O LOS CABLES
DE ESTA.

USE SOLO LAS ANTORCHAS Y CONSUMIBLES ESPECIFICADOS EN ESTE MANUAL
DE INSTRUCCIONES.

ES MUY IMPORTANTE QUE LEA CON ATENCIÓN ESTAS INSTRUCCIONES ANTES
DE ELEGIR LAS PIEZAS CONSUMIBLES PARA LA ANTORCHA. ESTO EVITARÁ DAÑO
A LA ANTORCHA Y AL SISTEMA DE PLASMA.

Durante el transcurso del uso normal, las piezas consumibles de la antorcha de plasma se desgastan y
deben reemplazarse periódicamente. Antes de usar el sistema de plasma, debe revisar si las piezas están
gastadas y, si es necesario, reemplazarlas.

El diseño de PIP (Piezas correctamente instaladas) de la antorcha exige que las piezas consumibles se
instalen correctamente para que la antorcha funcione. Para cambiar las piezas consumibles de la antorcha,
siga este procedimiento:

1. Coloque la antorcha con la tapa protectora hacia arriba para evitar que estas piezas se caigan
cuando se saque la tapa.

95

WWW.FORNEYIND.COM

SHIELD CAP

Contact

RETAINING CAP

CUTTING TIP

GAS DIFFUSER

ELECTRODE

¡PRECAUCIÓN! Ajuste la tapa protectora a mano; no use herramientas, ya que estas podrían
dañar la antorcha y las piezas consumibles.

2. Desenrosque y saque la tapa protectora del ensamblaje del cabezal de la antorcha.

3. Saque la punta, el distribuidor de gas y el electrodo.

4. Coloque el electrodo, el distribuidor de gas y la punta.

5. Ajuste a mano la tapa protectora hasta que esta se asiente en el cabezal de la antorcha. Si
siente resistencia al colocar la tapa, revise la rosca antes de continuar.

Lista de piezas de la antorcha

REF.

N.°

NÚMERO DE PIEZA DESCRIPCIÓN DEL ARTÍCULO CANT.

01 23015190 CUERPO DE LA ANTORCHA DE PLASMA 1

02 23015187 ELECTRODO PARA PT-25C-40-60 52582 1

03 23015179 DIFUSOR DE AIRE 60028 1

04 23015186 PUNTA D. 0,8 (20-30 A) PARA PT-40 1

04 23015189 PUNTA D. 0,65 (10-20 A) PARA PT-40 51318.06 1

04 23015224 PUNTA D. 0,65 (30-40 A) PARA PT-40 1

05 23015188 BOQUILLA DE PROTECCIÓN EXTERNA (6 ORIFICIOS) 1

06 23015193 LLAVE PARA ELECTRODO 1

07 23015397 MANGO 1

08 23015399 ENSAMBLAJE DEL CABLE PARA ANTORCHA PT-40 AJUSTE FÁCIL

15” (381 MM)

1

09 23015349 PUNTA DE CONTACTO PARA CORTE D. 0,9 (30-40 A) 51318C.09 1

10 23015347 CUERPO DE LA TAPA PROTECTORA (CORTE POR CONTACTO)

PT40 60389C

1

11 23015348 CUBIERTA DE PROTECCIÓN DE MANO (CORTE POR CONTACTO)

PT40 60485

1

CUBIERTA DE

PROTECCIÓN

TAPA DE RETENCIÓN

PUNTA DE CORTE

DIFUSOR DE GAS

ELECTRODO

96

WWW.FORNEYIND.COM

Desglose de piezas de la antorcha

BROWN

BLU

MICRO

8

Set 2-Maximum Performance

9

10

11

AZUL

MARRÓN

0,90

Juego 2 - Rendimiento máximo

97

WWW.FORNEYIND.COM

_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________

Notas del usuario

98

WWW.FORNEYIND.COM

Forney Industries, Inc.

2057 Vermont Drive

Fort Collins, CO 80525

1-800-521-6038

www.forneyind.com
