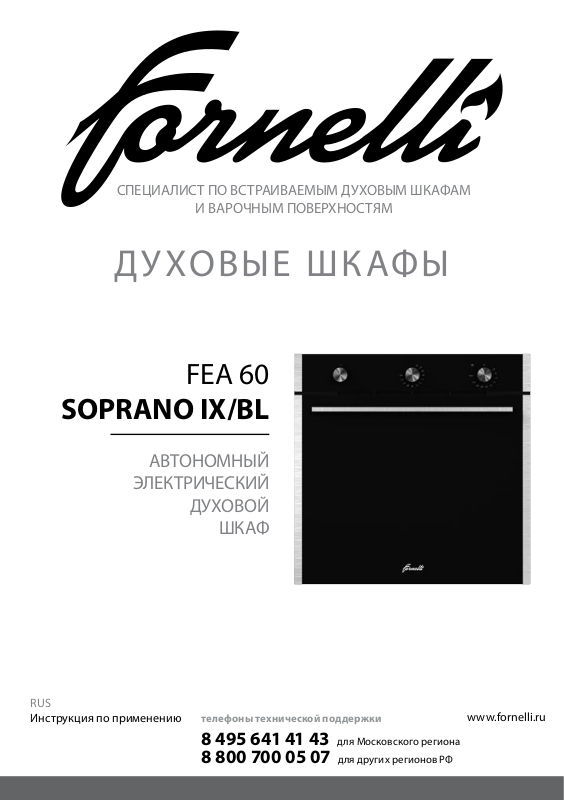

СПЕЦИАЛИСТ ПО ВСТРАИВАЕМЫМ ДУХОВЫМ ШКАФАМ
И ВАРОЧНЫМ ПОВЕРХНОСТЯМ
ДУХОВЫЕ ШКАФЫ
FEA 60
SOPRANO IX/BL
АВТОНОМНЫЙ
ЭЛЕКТРИЧЕСКИЙ
ДУХОВОЙ
ШКАФ
RUS
Инструкция по применению
телефоны технической поддержки
8 495 641 41 43 для Московского региона
8 800 700 05 07 для других регионов РФ
www.fornelli.ru
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
Уважаемый потребитель!
Благодарим Вас за приобретение продукции FORNELLI. Мы надеемся, что данный
прибор оправдает Ваши ожидания и станет прекрасным помощником на Вашей кухне. Для правильной и безопасной эксплуатации прибора, пожалуйста, ознакомьтесь
со всеми пунктами данной инструкции. Просим Вас сохранять эту инструкцию на
весь срок службы данного прибора.
В начале инструкции Вы узнаете о некоторых важных условиях безопасной работы
прибора. Чтобы Ваш прибор длительное время находился в прекрасном состоянии,
мы приводим множество полезных советов по уходу и чистке. Также эта инструкция
даёт некоторые советы по экономии электроэнергии.
На случай, если когда-нибудь в процессе эксплуатации прибора возникнут неполадки, на последних страницах этой инструкции Вы сможете найти советы, как самостоятельно устранить мелкие неисправности.
Ваш новый прибор изготовлен из высококачественных материалов и полностью
соответствует всем стандартам ЕЭС.
Производитель оставляет за собой право вносить изменения в конструкцию с целью улучшения характеристик продукции. Наша бытовая техника постоянно совершенствуется, улучшаются характеристики приборов, обновляется дизайн, поэтому
рисунки и обозначения в инструкции могут несколько отличаться от приобретённой
Вами модели.
Желаем Вам приятного аппетита!
Дата изготовления прибора содержится в его серийном номере.
Серийный номер прибора указан на внутренней этикетке, которая размещена на духовом
шкафу. Расшифровка серийного номера SPG/201408C/0001-50:
SPG / 201408C / 0001 - 50
код год месяц
производства
В данном примере прибор изготовлен в августе 2014 года.
поряд-
ковый
номер
в
партии
количество
данной
специфика-
ции в партии
ДУХОВЫЕ ШКАФЫ
СОДЕРЖАНИЕ
СОВЕТЫ И УКАЗАНИЯ ПО БЕЗОПАСНОСТИ
Требования к подключению ...........................................................................................2
Указания по безопасности .............................................................................................2
Как предотвратить повреждение прибора .....................................................................3
Советы по экономии электроэнергии ............................................................................3
Информация по сертификации продукции .................................................................... 3
КОМПЛЕКТАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Комплектация ............................................................................................................... 4
Технические характеристики духового шкафа ...............................................................4
ЭКСПЛУАТАЦИЯ ДУХОВОГО ШКАФА
Панель управления ........................................................................................................5
Элементы управления духовым шкафом ........................................................................5
Механический таймер ....................................................................................................6
Переключатель режимов работы духового шкафа .........................................................6
Термостат ...................................................................................................................... 7
РЕКОМЕНДАЦИИ ПО ПРИГОТОВЛЕНИЮ БЛЮД
Кулинарные советы ........................................................................................................8
Советы по выпеканию.....................................................................................................8
УХОД ЗА ДУХОВЫМ ШКАФОМ
Уход за духовым шкафом ............................................................................................. 10
МОНТАЖ ДУХОВОГО ШКАФА
Монтаж духового шкафа............................................................................................... 12
Подключение к электросети ......................................................................................... 12
Утилизация отслужившего прибора ........................................................................... 13
Замена лампы .............................................................................................................. 13
Схемы встраивания духового шкафа ........................................................................... 14
Устранение мелких неисправностей ............................................................................15
Гарантийный талон, условия обслуживания,
список сервисных центров .......................................................................................17
Изделие произведено в соответствии с европейскими стандартами и
сертифицировано СЕ, TŰV , ISO 9001,
ТМ FORNELLI
ФОРНЕЛЛИ ЭЛЕТТРОДОМЕСТИЧИ С.Р.Л. ВИА ДЕЖИЛИ АУЗОНИ 7-01/А КАП 00 185, Рим, Италия
Изготовитель: АРДА (ЧЖЭЦЗЯН) ЭЛЕКТРИК КО., ЛТД, 166, ИНЬГУЙ НОТЕРН РОУД, НОВАЯ ИНДУСТРИАЛЬНАЯ ЗОНА ЧЭНСИ, ЮНКАН, ЧЖЭЦЗЯН, 321300, КНР
Импортер: ООО «Сигма Трейд», 115230, г. Москва, Хлебозаводский проезд, д. 7, стр. 9, этаж 8, пом. XV,
комн. 18п
1
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
Инструкция по установке и эксплуатации
СОВЕТЫ И УКАЗАНИЯ ПО БЕЗОПАСНОСТИ
Внимание! Во избежание поломки
перед включением техники в холодное время года, необходимо выдержать ее в распакованном виде при
комнатной температуре не менее
2-х часов.
ТРЕБОВАНИЯ К ПОДКЛЮЧЕНИЮ
Монтаж и установка прибора должны
производиться только квалифицированными специалистами с соблюдением
инструкции и схемы подключения. Прибор должен быть подключен к надежной
системе заземления, соответствующей
действующим нормам электрической
безопасности.
Производитель снимает с себя любую
ответственность за ущерб, который может быть причинен людям и имуществу,
в случае отсутствия или некачественного заземления прибора.
Перед первым включением обязательно проверьте, нет ли в духовке посторонних предметов, таких как элементы упаковки и т. д.
Внимание! Перед первым использованием мы рекомендуем прокалить духовку с размещенными в
ней на соответствующих уровнях
решеткой и противнями, установив
максимальную температуру нагрева
духовки. Затем откройте дверцу духовки, включите кухонную вытяжку и
проветрите комнату, чтобы удалить
запах смазочных веществ, используемых для консервации оборудования
во время его хранения до установки.
УКАЗАНИЯ ПО БЕЗОПАСНОСТИ
Используйте прибор только для приготовления продуктов, не используйте
прибор для отопления помещений.
Во время работы прибор нагревается.
Внутренние поверхности духового шкафа, нагревательные элементы и место
выхода пара становятся горячими. Во
время работы прибора не позволяйте
детям находиться рядом.
Будьте поблизости от духового шкафа
при приготовлении пищи на жиру или
подсолнечном масле, так как масло при
перегреве может воспламениться.
Сетевые провода электроприборов не
должны соприкасаться с горячими элементами духовки — это может привести
к повреждению изоляции проводов.
При возникновении неполадок отключите электропитание (выключите
рубильник-автомат).
Запрещается хранить в духовом шкафу воспламеняющиеся предметы. При
случайном включении они могут загореться.
При длительной работе на высокой
температуре переключатели и ручка
дверцы духового шкафа могут нагреваться, будьте осторожны!
2
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
СОВЕТЫ И УКАЗАНИЯ ПО БЕЗОПАСНОСТИ
КАК ПРЕДОТВРАТИТЬ
ПОВРЕЖДЕНИЕ ПРИБОРА
Не накрывайте блюда, которые Вы
готовите, и не кладите на дно духовки
алюминиевую фольгу, так как при этом
возникает чрезмерное накопление тепла, что приводит к изменению времени
приготовления продуктов и разрушению
эмали духового шкафа.
Не лейте воду в горячую духовку, при
этом также может повредиться эмаль
внутри духового шкафа.
При выпекании фруктового пирога мы
рекомендуем пользоваться специальной достаточно глубокой формой, так
как фруктовый сок, капающий с противня, оставляет пятна, которые практически невозможно удалить.
Не облокачивайтесь и не садитесь на
открытую дверцу духовки. Дверца духового шкафа должна плотно закрываться, поэтому следите, пожалуйста, чтобы
дверной уплотнитель всегда был чистым.
Ремонт прибора должен производиться только квалифицированными специалистами Службы сервиса, имеющими
допуск на данный вид работ от фирмыизготовителя. При самостоятельном ремонте или ремонте с привлечением случайных лиц может возникнуть опасность
для пользователя.
будут доведены до готовности за счет
остаточного тепла духовки.
2. Не открывайте духовку чаще, чем
необходимо. Вследствие открытия
двер цы духовки пропадает немного тепла и время готовки увеличивается.
3. Вы можете использовать объем
духовки оптимально, если выпекаете в
продолговатых формах, стоящих параллельно на одном уровне, или выпекая на
разных уровнях одновременно.
4. Используйте темные или черные
формы для выпечки. Они лучше всего
воспринимают жар духового шкафа.
5. Если Вы желаете готовить на гриле,
для лучшего результата кладите продукты на середину решетки.
ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ
ПРОДУКЦИИ
Электрические духовые шкафы, представленные в данной инструкции по
эксплуатации, соответствуют требованиям ТР ТС 004/2011 «О безопасности
низковольтного оборудования», ТР ТС
020/2011 «Электромагнитная совместимость технических средств».
СОВЕТЫ ПО ЭКОНОМИИ
ЭЛЕКТРОЭНЕРГИИ
1. При длительном времени приготовления пищи Вы можете выключить духовой шкаф за 10 минут до окончания времени приготовления, при этом продукты
3
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
Инструкция по установке и эксплуатации
КОМПЛЕКТАЦИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ваш духовой шкаф относится к категории встраиваемой техники.
В комплект поставки духового шкафа
входят:
— Духовой шкаф — 1 шт.
— Противень — 1 шт.
— Решетка — 1 шт.
Это оборудование соответствует следующим стандартам ЕЭС:
— 73/23/ЕЕС — по низкому напряжению;
— 89/336/ЕЕС — по электромагнитной со-
— 93/68/ЕЕС — по общим стандартам;
— 89/109/ЕЕС — по материалам или объ-
— Инструкция по применению.
— Комплект саморезов.
Заводская табличка с обозначением модели
духового шкафа, серийным номером и с указанием максимальной потребляемой мощности находится на верхней поверхности встраиваемой части, либо на фронтальной части
корпуса открытой духовки.
Параметры элементов духового шкафа и ниши для его встраивания.
Объем духового шкафа: общий – 83 л., полезный – 70 л.
Вес нетто: 38 кг.
ДУХОВОГО ШКАФА
вместимости;
ектам, которые могут входить в контакт
с пищевыми продуктами.
Размеры элементов духового шкафа, мм Высота Ширина
Размеры лицевой панели 594 594 21
Размеры встраиваемой части 577,2 560 548
Размеры ниши для встраивания 600 565 570 min
Глубина
(длина)
Мощности нагревательных и других элементов духового шкафа,
максимальная общая потребляемая мощность, Вт
Напряжение питания: 220—240 В~, 50 Гц.
Класс энергоэффективности А Класс защиты 1
Элемент FEA 60 SOPRANO IX/BL
Гриль 2385
Верхний нагревательный элемент 1800
Нижний нагревательный элемент 1250
Мотор охлаждающий 11
Лампа освещения духовки 25
Максимальная потребляемая мощность 3086
4
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
ЭКСПЛУАТАЦИЯ ДУХОВОГО ШКАФА
ПАНЕЛЬ УПРАВЛЕНИЯ
o
10
20
120
110
100
30
40
50
60
708090
C
60
MAX
220
80
100
120
140
160
200
180
Рис. 1. Панель управления
1. Поворотный переключатель режи-
мов работы духового шкафа, используется для выбора режима
приготовления пищи.
2. Электромеханический таймер до
120 минут с возможностью автоматического отключения духовки.
3. Поворотный переключатель регу-
лировки температуры (термостат)
используется для установки необходимой температуры приготовления из значений (от 50 до 260°С),
указанных вокруг переключателя.
4. Контрольная лампа работы нагре-
вательных элементов (указывает
включение и выключение нагревательных элементов для поддержания выбранной температуры приготовления). Удобно использовать
для предварительного прогрева
духового шкафа. Вы выбираете температу, нужную для приготовления
блюда, включаете духовой шкаф и
после того как контрольная лампа
погасла, можете начинать готовить.
Духовой шкаф предварительно
прогрелся до выбранной Вами температуры.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
ДУХОВЫМ ШКАФОМ
Ваш новый духовой шкаф имеет многофункциональную систему для приготовления пищи, что дает возможность
выбрать наиболее подходящий режим
приготовления задуманного Вами блюда. Нужный режим выбирается с помощью переключателей, находящихся на
панели управления.
Для понижения температуры внешней
поверхности духового шкафа, встроенного в кухонную мебель, модели оборудованы охлаждающим вентилятором,
который включается при включении любого режима работы духового шкафа
и достижению критичной температуры
на поверхности духового шкафа. После
включения охлаждающего вентилятора
Вы можете ощутить как воздух выходит
через зазор между панелью управления
и дверцей духовки.
Все режимы функционирования духового шкафа, вне зависимости от исполнения переключателей управления,
имеют свое обозначение и на панели
управления изображаются в виде соответствующих пиктограмм. Рассмотрим
последовательно назначение переключателей и их положений.
5
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
Инструкция по установке и эксплуатации
ТАЙМЕР
10
20
30
120
110
100
90
80
40
50
60
70
Рис. 2. Электромеханический таймер
на 120 минут
Таймер (позиция 2 на рис. 1) предназначен для выполнения готовки в течение установленного времени, по истечении которого автоматически выключает
духовку или извещает звуковым сигналом о завершении процесса приготовления и необходимости выключения духового шкафа вручную.
Вы можете выбрать один из двух режимов работы таймера: автоматический и
ручной.
Автоматический режим. Ручка таймера поворачивается по часовой стрелке и устанавливается на любое устраивающее Вас время готовки от 0 до 120
мин. По окончании выставленного времени таймер выдаст звуковой сигнал и
отключит духовой шкаф.
Ручной режим. Ручка таймера поворачивается против часовой стрелки на
знак ручной готовки. В этом случае Вам
самим предстоит следить за временем
приготовления блюда. Также ручной режим используется если время приготовления превышает 120 минут.
Внимание! Очень важно!
Пока Вы не выставите время готовки, при автоматическом режиме,
или не установите ручку таймера в ручной режим, духовой шкаф
не включится даже если Вы уже
установили все другие переключатели, задающие режимы работы
духового шкафа, в требуемое положение.
ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
РАБОТЫ ДУХОВОГО ШКАФА
Рис. 3. Переключатель режимов работы
духового шкафа
Выключено
Все нагревательные элементы и
освещение внутри духовки выключены.
Освещение
Все нагревательные элементы
выключены, включено лишь освещение духовки. Этот режим удобно использовать при подготовке к чистке
внутренней камеры духовки, чтобы определить, что именно необходимо чистить.
6
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
Верхний и нижний нагрев
Работают верхний и нижний на-
гревательные элементы. Нагрев
равномерно подается сверху и снизу на
выпечку и жаркое, этот режим идеально подходит для выпекания хлеба, бисквитного торта или фруктового пирога
на одном уровне. А также – для постного
жаркого из телятины и дичи.
Нижний нагрев
Работает только нижний нагре-
вательный элемент. Эта функция
идеально подходит для выпечки слоеного теста для пирогов с начинкой и
тортов. В этом случае установите противень на самый нижний уровень.
Гриль
В этом случае включается только
нагревательный элемент гриля,
находящийся в верхней части духовки.
Он может прожаривать большее количество продуктов и идеально подходит
для бифштексов, курицы и индейки,
рыбы и тостов.
ТЕРМОСТАТ
С помощью этого переключателя (позиция 3 на рис. 1) выбирается температура
внутри духовки, при которой будет готовиться пища. Температура устанавливается плавным поворотом переключателя
по часовой стрелке в пределах от 50°С
до 260°С. Индикатором нагрева духовки
до заданной температуры служит «Контрольная лампа нагрева духовки» (позиция 4 на рис. 1). Если лампа горит, то это
означает, что нагревательные элементы
духовки, выбранные переключателем выбора режима работы, включены, и духовка
пока не нагрелась до заданной температуры. Как только температура в духовке
превысит заданную температуру, нагревательный элемент духовки отключится,
а «Контрольная лампа нагрева духовки»
погаснет. Таким образом, попеременно
включая и выключая нагревательные элементы духовки, термостат поддерживает
в ней заданную температуру.
Внимание!
НАПОМИНАЕМ, если хотя бы один
из трех переключателей, находящихся на панели управления, не
будет выведен из положения «ВЫКЛЮЧЕНО» Ваш духовой шкаф НЕ
ВКЛЮЧИТСЯ!
7
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
Инструкция по установке и эксплуатации
КУЛИНАРНЫЕ СОВЕТЫ
Некоторые рекомендации по температуре и времени приготовления блюд Вы
можете найти в нашей инструкции. Более подробные сведения по этим вопросам приводятся в специализированной
литературе по кулинарии.
Обращаем Ваше внимание на то, что в
таблице приведены данные из расчета
размещения продуктов в холодную духовку. При предварительном разогреве
духовки время готовки сокращается на
5—10 минут.
В зависимости от свойств и количества приготавливаемого продукта,
уровня в духовке, где размещается готовящийся продукт, температура и время
готовки будут разными.
В таблице представлено по два варианта приготовления одного и того
же блюда. Каждый вариант занимает в
строке последовательно по три столбца таблицы. Приведенные ниже данные
приблизительные, так как режим и время
готовки изменяются в зависимости от количества и качества продуктов.
СОВЕТЫ ПО ВЫПЕКАНИЮ
Температура и длительность выпекания зависят от свойств и количества
теста, поэтому значения в таблице даны
в виде интервала. Начинайте выпекать
при более низких значениях температуры, приведенной в этой таблице, а
затем, при необходимости, переходите
к более высоким значениям температуры выпекания. Впрочем, более низкие
значения температуры всегда обеспечивают более равномерное подрумянивание.
Внимание!
Во всех случаях формы для пирогов ставьте на решетку.
Пирог подгорел сверху. Выпечку
в духовке поместите ниже, уменьшите
температуру и немного увеличьте время
выпекания.
Пирог подгорел снизу. Выпечку по-
ставьте выше и установите в следующий
раз более низкую температуру.
Вы выпекаете на нескольких уров-
нях (без режима «конвекция»). Вы-
печка получается на верхнем уровне более темной, чем на нижнем. Выберите
температуру чуть ниже, выпечка будет
выпекаться равномернее. Выпечка, помещенная в духовку одновременно на
разных уровнях, не может быть готова в
одно время. Дайте выпечке на нижнем
противне пропечься на 5—10 минут больше или установите противень раньше.
Плоское печенье не отделяется от
противня. Поместите на короткое вре-
мя противень еще раз в духовку, а затем
сразу отделите печенье.
Пирог не отделяется от формы при
переворачивании. Еще раз осторожно
отделите выпечку ножом от края формы. Переверните ее снова и накройте
в несколько слоев влажным холодным
полотенцем. В следующий раз хорошо
смажьте форму жиром и дополнительно
посыпьте ее толчеными сухарями.
Вы измерили температуру духовки
собственным термометром и обнаружили разницу в значениях. Темпе-
ратура духовки замеряется изготовителем с помощью тестовой решетки через
определенное время в средней точке
духовки. Выбранная посуда и принадлежности влияют на измеренное зна-
8
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
мин.
Время
приготовления,
°С
Температура,
мин.
Время
разогрева,
уровень
противня
Положение,
кг.
Вес,
РЕКОМЕНДАЦИИ ПО ПРИГОТОВЛЕНИЮ БЛЮД
Утка 1 3 15 200 65–75
Жаркое из телятины
Режим Блюдо
1 3 15 200 70–75
или говядины
Верхний
и нижний
– 3 15 180 15–20
Жаркое из свинины 1 3 15 200 70–80
Печенье
нагрев
1 2 10 220 25–30
Пицца 0,5 3 15 220 15–20
Жаркое из телятины
(песочное тесто)
Пироги 1 3 15 180 30–35
или говядины
нагрев
Нижний
1 4 5 MAX 6–8
Каракатицы 1 4 5 MAX 8–10
Курица 1 2/3 10 180 60–70
Кальмары, шашлычки
из креветок
Филе трески 1 4 5 MAX 10
Овощи на гриле 1 3/4 5 MAX 10–15
Гриль
Стейк из телятины 1 4 5 MAX 15–20
Котлеты на гриле 1 4 5 MAX 15–20
Гамбургеры 1 4 5 MAX 7–10
Скумбрия 1 4 5 MAX 15–20
Тосты – 4 5 MAX 2–3
9
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
Инструкция по установке и эксплуатации
чение. Поэтому значения собственных
измерений всегда будут отличаться от
заданной температуры.
Как установить, пропеклось ли не
дрожжевое тесто. Приблизительно за
10 минут до окончания указанного в рецепте времени проткните выпечку деревянной палочкой в самом высоком месте. Если к палочке не прилипло тесто,
пирог готов.
Пирог хорошо поднялся в середи-
не, но опадает по краям. Не смазы-
вайте жиром края круглой формы. После
выпекания пирог осторожно отделите от
формы ножом.
При выпекании может образовываться водяной пар. Большая его часть удаляется через отвод для испарений. Он
может конденсироваться на кухонной
плитке и рядом стоящей мебели. Это
обычное физическое явление.
УХОД ЗА ДУХОВЫМ ШКАФОМ
Внимание!
Перед началом чистки дождитесь, пока духовой шкаф остынет.
Отсоедините духовой шкаф от
электросети, вытащив штепсельную вилку из розетки или выключив питание сети.
Для чистки прибора не применяйте
чистку под струей пара или чистку под
высоким давлением.
Вполне достаточно протереть прибор
снаружи влажной тряпкой. Если этого
недостаточно, используйте моющее
средство или теплую воду с мылом.
Если загрязнение сильное и с помощью
простого моющего средства трудно
удаляется, используйте специальную
пену для чистки духовых шкафов. Средство для чистки духовых шкафов наносите только на эмалированные поверхности.
Ни в коем случае не используйте для
чистки абразивные чистящие средства,
после них могут появиться матовые пятна и царапины. Если подобные чистящие
средства все же случайно были использованы, сразу же смойте их водой.
Противни можно мыть мягкой губкой
с использованием моющего средства
для мытья посуды или в посудомоечной
машине. Для мытья хромированных направляющих для противней также используйте средство для мытья посуды
и мягкую губку. Для удаления сильно
пригоревших пятен воспользуйтесь более жесткой губкой. После мытья, пожалуйста, протрите поверхности сухой
тряпкой.
10
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации

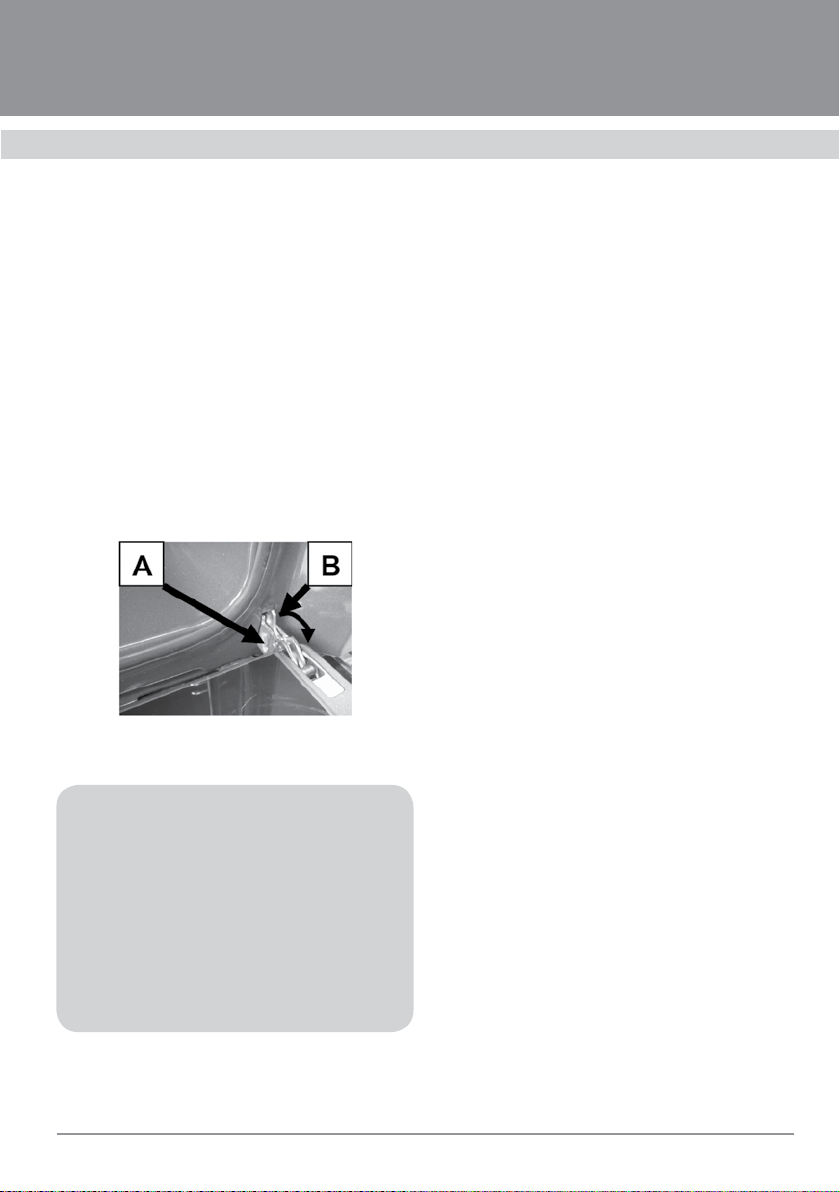

Для облегчения чистки Вы можете снять
дверь духовки (см. рис. 5).
Полностью открыть дверцу духового шкафа. Перевести крючок (В) петли
(А) из нормального положения в крайнее заднее, на обеих петлях. Прикрыть
дверь до положения, когда крючки (В)
упрутся в край выреза в двери духового
шкафа.
Потянуть дверь вверх и от себя. Когда
дверь будет приподнята на достаточную
высоту, аккуратно вынуть петли из гнёзд
в корпусе духового шкафа.
УСТАНОВКА двери производится в обратной последовательности.
Рис. 5.
ВНИМАНИЕ:
Не трогать крючки, блокирующие
дверцу, когда она снята. Не ставить большой вес на дверцу и не
становиться на нее ногами. Это
может поломать дверцу или поранить пользователя. Не пользоваться духовым шкафом до тех
пор, пока дверца не будет правильно установлена.
11
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
Инструкция по установке и эксплуатации
МОНТАЖ ДУХОВОГО ШКАФА
Внимание! Духовой шкаф должен
устанавливаться квалифицированными специалистами.
Подключение духового шкафа к
электрической сети и все работы
с электрическими деталями шкафа должны производиться только
при отключенной подаче электро-
энергии.
Если духовой шкаф устанавливается
в непосредственной близости от других электроприборов, находящихся на
ку хне, нужно убедиться, что они не мешают друг другу. Перед первым включением убедитесь, что все защитные
пленки, используемые при транспортировке устройства, удалены.
Соприкасающиеся с духовым шкафом
поверхности кухонной мебели должны
выдерживать температуру нагрева до
100°С. В противном случае они могут быть
повреждены или деформированы из-за
высокой температуры. Для мебели, которая не приспособлена для таких температур, мы рекомендуем Вам перед монтажом установить на стенки корпуса мебели
защитные теплоизолирующие накладки.
Эти защитные накладки могут быть заказаны и приобретены Вами в организациях, занимающихся продажами кухонь.
Производитель снимает с себя вся-
кую ответственность за ущерб, причиненный людям или имуществу, который
явился следствием неправильной установки или ошибочного использования
духового шкафа.
Прежде чем приступать к монтажу,
убедитесь, что ниша в кухонной мебели,
предназначенная для установки Вашего
встраиваемого духового шкафа, соот-
ветствует размерам, представленным
на Рис. 6. В нише под духовку между
задней стенкой и полкой, на которую будет установлен духовой шкаф, для обеспечения вентиляции духовки должна
быть оставлена щель не менее 85 мм.
Для предотвращения возможных повреждений и перегрева, должен быть
обеспечен зазор позади духовки между
духовкой и задней стенкой кухонной мебели не менее 30 мм.
Духовой шкаф может быть установлен
в стандартный проем как это показано
на рис. 6, как под столешницей, так и в
колонне.
Крепление духового шкафа к мебели
осуществляется 4 винтами, располагаемыми в специальных отверстиях рамки
(см. рис. 7).
Будьте осторожны при установке духового шкафа в проем и не пользуйтесь
дверцей в качестве рычага, пользуйтесь специальными транспортировочными ручками.
ПОДКЛЮЧЕНИЕ
К ЭЛЕКТРОСЕТИ
Убедитесь, что напряжение и частота
электросети соответствуют требованиям, указанным на заводской табличке,
которая находится на нижней правой
части лицевой стороны духовки, и видна
после открытия дверцы духовки.
Прибор рассчитан на работу от сети
220—240 В~ однофазного тока с частотой 50/60 Гц.
Электрическая разводка должна
иметь контакт заземления.
После подключения и встраивания в
кухонную мебель убедитесь, чтобы розетка, используемая для подключения
прибора, была легкодоступна.
Прибор поставляется с кабелем электропитания. Кабель электропитания
12
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
следует оснастить вилкой, выдерживающей указанную на табличке с техническими данными нагрузку. Если по какимлибо причинам не хватило длины кабеля,
квалифицированному специалисту разрешается заменить кабель более длинным, а не наращивать имеющийся. При
выборе кабеля стоит обратить внимание
на его термостойкость и соответствующее сечение.
УТИЛИЗАЦИЯ ОТСЛУЖИВШЕГО
ПРИБОРА
Данное изделие не подлежит утилизации в качестве бытовых отходов.
Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила
утилизации изделия, Вы поможете предотвратить причинение окружающей
среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего
обращения с подобными отходами. За
более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по
вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.
ЗАМЕНА ЛАМПЫ
Для освещения внутренней полости
духовки применяется специальная высокотемпературная лампа Т 300°С с цоколем Е14, мощностью 25 Вт.
ВНИМАНИЕ!
Перед заменой лампы выключите
электропитание.
Снимите защитный плафон, выверните перегоревшую лампу. Вместо нее
вверните лампу с аналогичными характеристиками. Установите защитный плафон (рис. 8).
До момента отправления на утилизацию
отслуживший прибор должен храниться в
безопасном для детей состоянии.
При подготовке изделия к утилизации
следует вытащить сетевую вилку из розетки и привести сетевой кабель и вилку в нерабочее состояние (например,
перерезать кабель). Этим Вы исключите возможность несанкционированного
пользования изделием.
13
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
Инструкция по установке и эксплуатации
570 min
45 min
565
570 min
600
560
572
548
21
594
594
45 min
85
400
600
85
400
565
14
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
УСТРАНЕНИЕ МЕЛКИХ НЕИСПРАВНОСТЕЙ
Неисправность Возможные причины Указания/Устранение
Духовой шкаф
не работает
Сработали
предохранители
Отключено
электропитание
Проверьте
предохранители
в электрощите
Проверьте,
есть ли на кухне свет
15
ДУХОВЫЕ ШКАФЫ
Инструкция по установке и эксплуатации
ДЛЯ ЗАМЕТОК
16
Loading...
