1. ПОПЕРЕДЖУВАЛЬНІ СИМВОЛИ.......................................................4
2. ЗАГАЛЬНИЙ ОПИС...............................................................................4
3. БУДОВА ТРИМЕРА...............................................................................5
4. КОМПЛЕКТ ПОСТАВКИ.......................................................................6
5. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ..........................................................7
6. ВИМОГИ БЕЗПЕКИ.............................................................................8
7. ПІДГОТОВКА ДО РОБОТИ.................................................................9
8. ЗАПРАВЛЕННЯ ПАЛИВОМ..............................................................13
9. ЗАПУСК/ЗУПИНКА ДВИГУНА..........................................................15
10. РОБОТА З ТРИМЕРОМ...................................................................16
11. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ.......................................................19
12. ПІДГОТОВКА ДЛЯ ЗБЕРІГАННЯ....................................................21
13. РЕГЛАМЕНТ ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ ТРИМЕРА.....22
ЗМІСТ
3
Foresta_42,43,44,45IX.indd 3 14.12.2016 9:40:23
foresta.ua | 0 800 200 500
Шановний покупець!
Ми висловлюємо вам свою подяку за вибір продукції ТМ«Foresta».
Весь інструмент цієї торгової марки розроблений та виготовлений за
новітніми технологіями, які забезпечують повну відповідність сучасним
стандартам якості. Вся техніка ТМ «Foresta», перш ніж надійти у продаж,
проходить тестування, що свідчить про додаткову гарантію її надійну
роботу протягом довгих років за умови дотримання правил експлуатації
та заходів безпеки.
Перед використанням апарату, будь ласка, повністю прочитайте
інструкцію.
1. ПОПЕРЕДЖУВАЛЬНІ СИМВОЛИ
При роботі з апаратом завжди використовуйте:
- захист для органів слуху;
- захист для органів зору.
Під час використання апарату, необхідно стежити за тим, щоб у
радіусі 15м не було інших людей або тварин.
Під час роботи декількох операторів одночасно, дистанція між
ними повинна складати неменше 15 м.
Не паліть і не дозволяйте іншим палити поблизу апарату, в
безпосередній близькості від палива та під час використання
апарату.
Завжди надягайте надійні захисні рукавички. Надягайте не
слизьке міцне взуття.
Не торкайтесь гарячих частин двигуна.
Уникайте контакту під час і одразу після використання тримера.
2. ЗАГАЛЬНИЙ ОПИС
Тримери «Foresta» представляють собою ручні моторизовані вироби
з верхнім розташуванням двигуна внутрішнього згоряння. Дані вироби
мають сучасний дизайн, економічні, надійні в роботі, прості у використанні
й обслуговуванні.
Тримери «Foresta» призначені для скошування трави на невеликих
площах, у незручних для ефективної роботи колісною газонокосаркою
місцях (біля дерев, кущів, парканів, стовпів) або на місцевості, яка має
нерівний рельєф зі схилами, а також для зрізання бур’яну, очерету і
чагарнику, з діаметром стовбурів не більше 20 мм.
За своєю конструкцією тримери відносяться до простих класичних
механізмів (силовий агрегат, вал, конічний редуктор, шпиндель зі
встановленим на ньому ножем або котушкою з ліскою). Принцип дії
виробу дуже простий: обертальний рух від двигуна внутрішнього згоряння
передається на вал. Конічний редуктор здійснює механічну передачу
4
Foresta_42,43,44,45IX.indd 4 14.12.2016 9:40:23
foresta.ua | 0 800 200 500
крутного моменту від вала на шпиндель, на якому закріплений ніж або
котушка з ліскою.

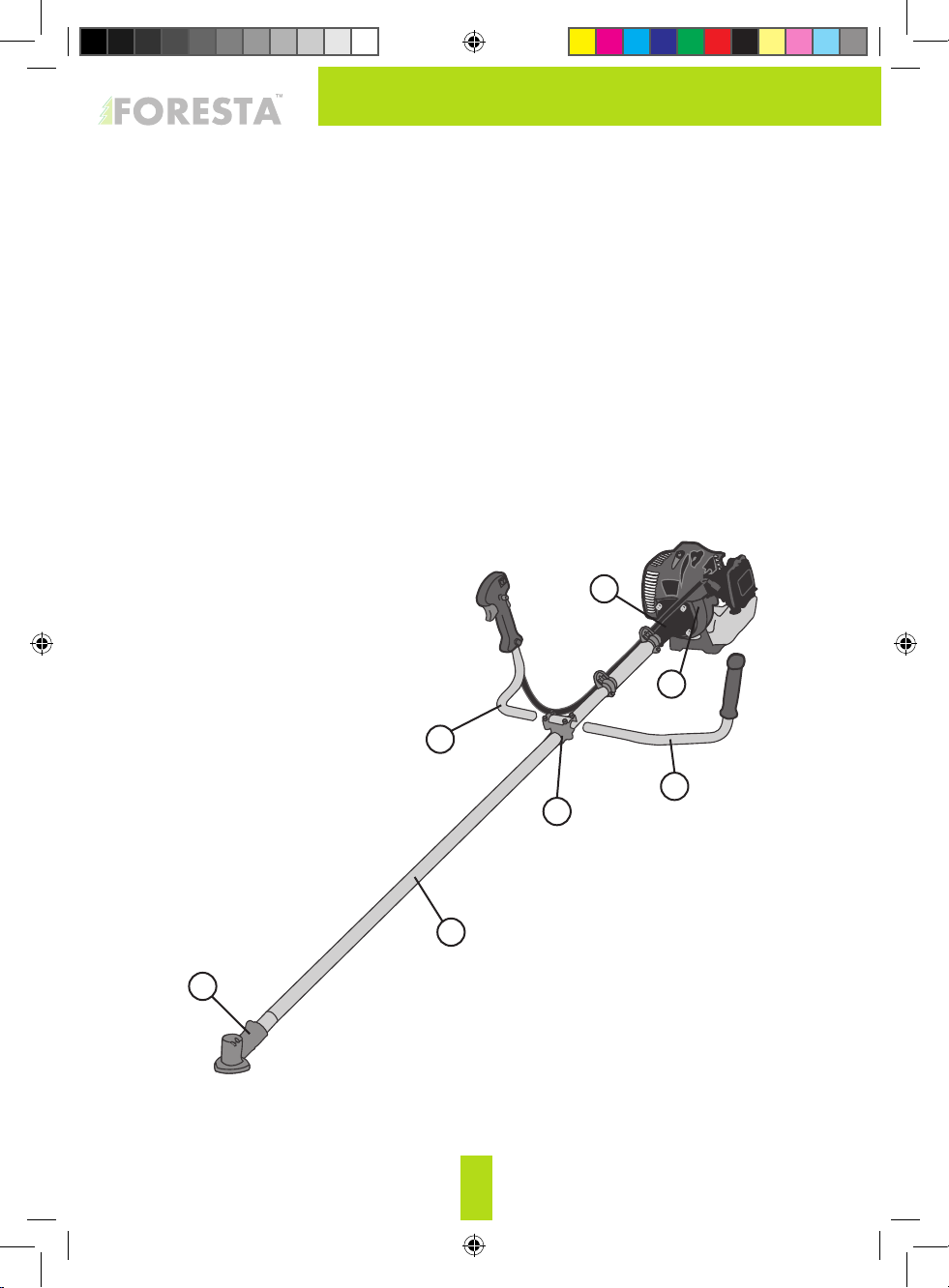

3. БУДОВА ТРИМЕРА
1. Ніж.
2. Нижній редуктор.
3. Штанга.
4. Ліва рукоятка.
5. Права рукоятка.
6. Важіль дроселя.
7. Кнопка фіксації важеля
дроселя.
8. Вимикач запалювання.
9. Клавіша, блокування важеля
дроселя.
10. Кришка повітряного фільтра.
11. Важіль повітряної заслінки
карбюратора.
12. Ковпачок свічки запалювання.
13. Кришка глушника.
14. Кришка стартера.
15. Захист паливного бачка.
16. Паливний бачок.
17. Пробка паливного бачка.
18. Рукоятка стартера.
19. Стикувальний вузол із
відцентровим зчепленням
(верхній редуктор).
20. Фіксатори наплічних ременів.
21. Гофрована труба з тросом
управління дроселем і силовим
проводом.
22. Кронштейн.
23. Захисний кожух із нерухомим
ріжучим ножем.
24. Напівавтоматична котушка з
ліскою.
25. Нерухомий ріжучий ніж
11
16
5
Foresta_42,43,44,45IX.indd 5 14.12.2016 9:40:24
foresta.ua | 0 800 200 500
4. КОМПЛЕКТ ПОСТАВКИ
Тримери Foresta FC-42, FC-43, FC-44, FC-45LX мають однакові силові
агрегаті, і мають тільки відмінність у комплектації.
Тримери Foresta FC-45LX являються ергономічною покращеною
версією лінійки тримерів Foresta. Ця модель має зручніший вигін ручок
управління, та наявності ранцевої жилетки замість наплічних ременів.
FC-42 FC-43 FC-44 FC-45LX
1 Тример (силовий агрегат) * * * *
2 Роздільні рукоятки * * * *
3 Ємність для приготування паливної
суміші
4 Свічковий ключ 17х19 мм * * * *
5 Ключ 8х10 мм * * * *
6 Шестигранний ключ 4 мм * * * *
7 Шестигранний ключ 5 мм * * * *
8 Комплект кріпильних гвинтів * * * *
9 Наплічні ремені * * *
10 Ранцева жилетка *
11 Викрутка * * * *
12 Котушка для ліски * * *
13 Трипелюстковий ніж (3Т) * * *
14 Ніж 8Т *
15 Ніж 40Т *
16 Додатковий моток ліски *
17 Нижній Захисний кожух * * * *
18 Штанга з редукторами * * * *
19 Нерухомий ріжучий ніж * * * *
20 Сумка із тканини для набору
інструментів
21 Керівництво з експлуатації * * * *
22 Упаковка * * * *
* * * *
* * * *
ПРИМІТКА! Завод-виробник залишає за собою право вносити у
зовнішній вигляд, конструкцію і комплект поставки тримера незначні
зміни, які не впливають на роботу виробу.
6
Foresta_42,43,44,45IX.indd 6 14.12.2016 9:40:24
foresta.ua | 0 800 200 500
4. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Тип двигуна бензиновий двотактний
Тип палива суміш бензину з маслом для
Потужність, кВт (к.с.) 2,4/3,26
Робочий об'єм двигуна, куб.см 43
Діаметр скошування ліскою, мм 300-400
Діаметр ліски, мм 2,4
Діаметр скошування ножем, мм 255
Максимальна частота, об/хв 7500
Об’єм паливного бака, л 1,2
Маса нетто/брутто, кг 7,5/8,5
Довжина штанги, мм 1500
Перед початком роботи тримером уважно ознайомтеся з вимогами
щодо техніки безпеки та попередженнями, викладеними в цьому
керівництві. Більшість травм під час експлуатації виробу виникає в
результаті недотримання основних положень правил техніки безпеки.
Травм можна уникнути, якщо суворо дотримуватися запобіжних заходів
і завчасно передбачити потенційну небезпеку. Ні за яких обставин не
використовуйте виріб способом або в цілях, не передбачених даним
керівництвом. Неправильна експлуатація виробу або експлуатація
ненавченою людиною може призвести до нещасного випадку.
повітряного охолодження
двотактних двигунів 25:1
5. ВИМОГИ БЕЗПЕКИ
Безпека експлуатації
1. Не дозволяйте користуватися виробом дітям і особам з обмеженими
можливостями.
2. Завжди використовуйте засоби захисту обличчя і очей (вентильовану
маску, окуляри), а також органів слуху (навушники, беруші).
3. Будьте повністю сконцентровані на роботі. Не відволікайтеся під
час роботи тримером, так як це може викликати втрату контролю і стати
причиною отримання травм різного ступеню тяжкості.
4. Не вмикайте і не працюйте виробом у випадку хвороби, у стані
стомлення, наркотичного або алкогольного сп’яніння, а також під впливом
сильнодіючих лікарських препаратів, які знижують швидкість реакції й
увагу.
5. Стежте за цілісністю та справністю виробу. Перед початком роботи
7
Foresta_42,43,44,45IX.indd 7 14.12.2016 9:40:24
