КЕРІВНИЦТВО З ЕКСПЛУАТАЦІЇ

БЕНЗОПИЛА FA-45 S, FA-58 S

ЗМІСТ:

Застережливі знаки........................................................................3

Головні частини бензопили...............................................................4

Техніка безпеки.............................................................................5

Символи на бензопилі.....................................................................9

Встановлення шини та ланцюга........................................................10

Паливо та мастило........................................................................12

Робота із двигуном.......................................................................15

Пиляння.....................................................................................20

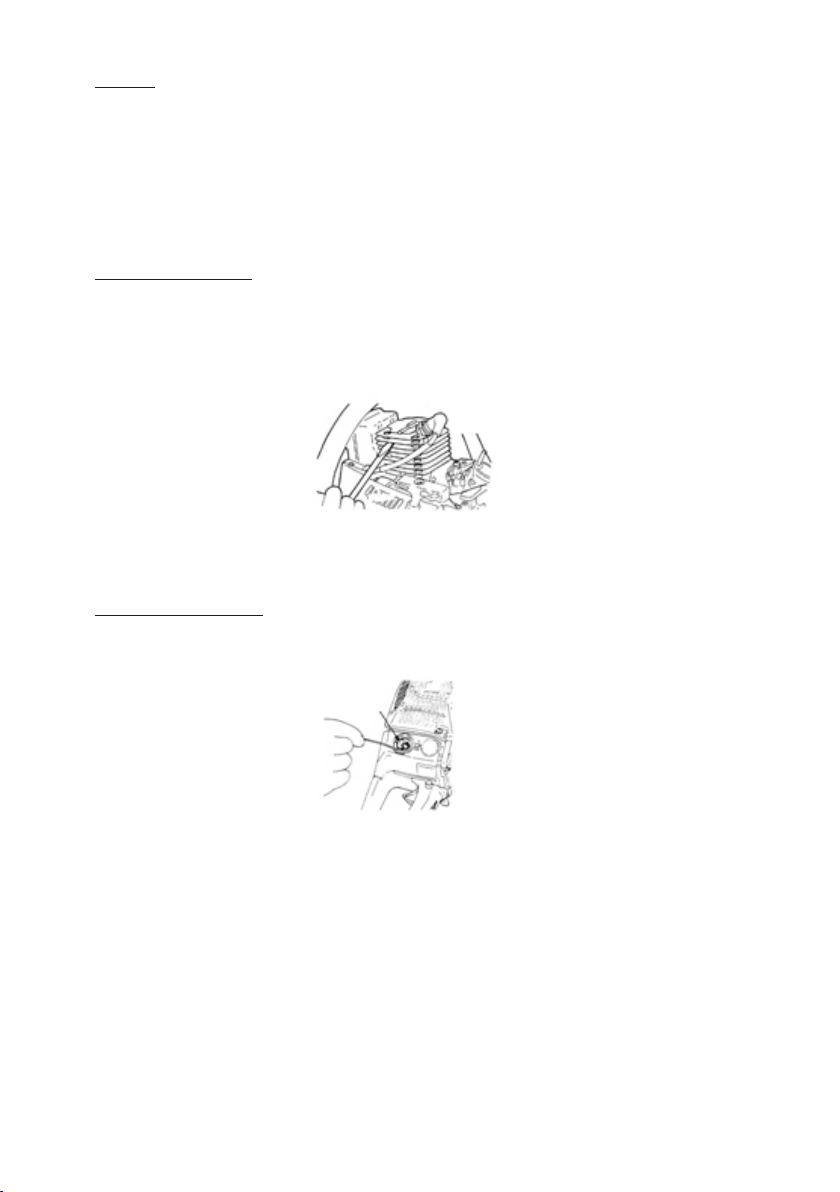

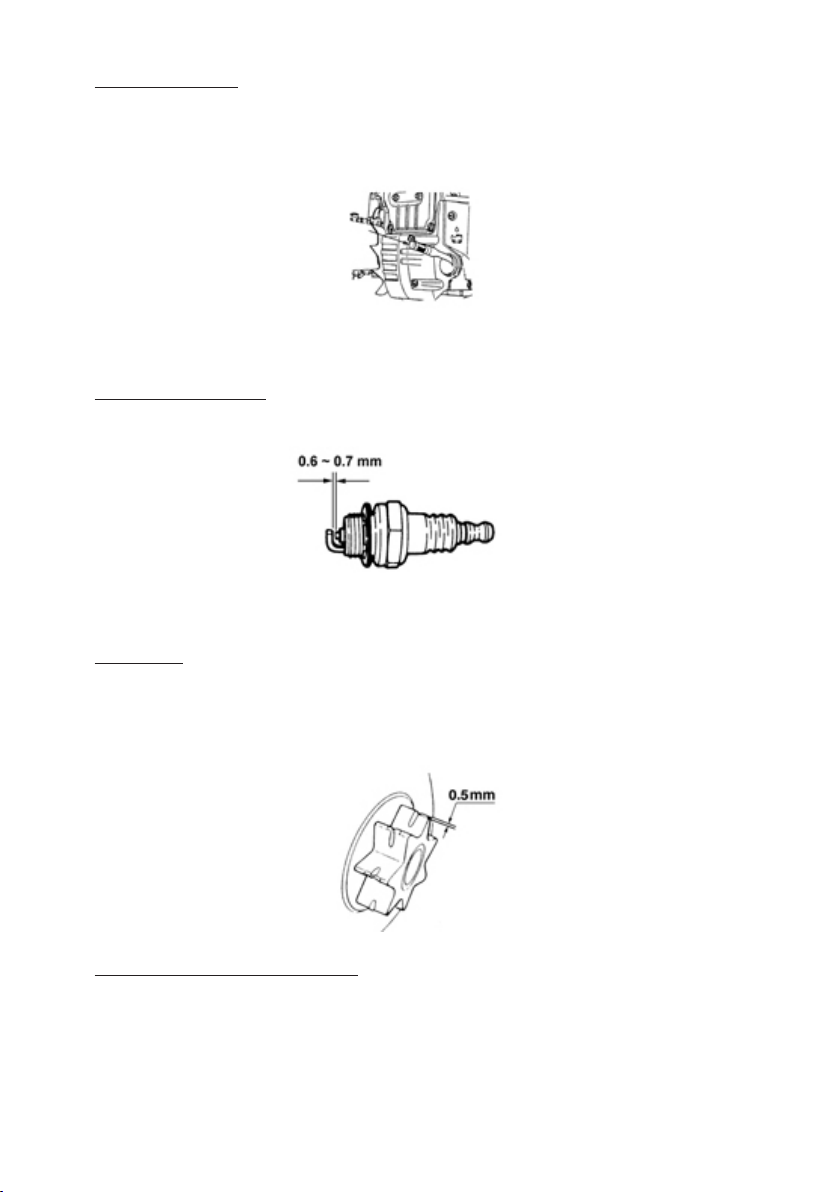

Догляд за бензопилою...................................................................23

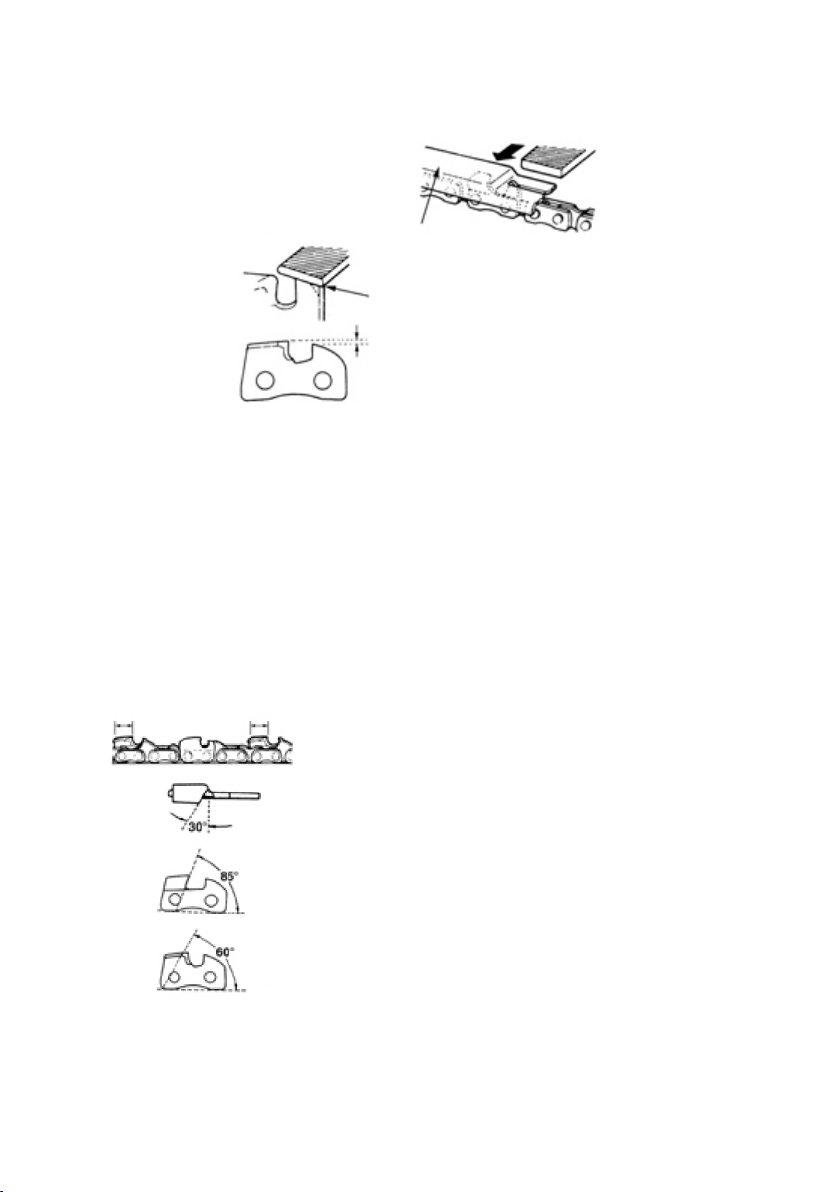

Догляд за ланцюгом та шиною........................................................26

Можливі проблеми та їх вирішення...................................................28

Технічні дані................................................................................30

-2-

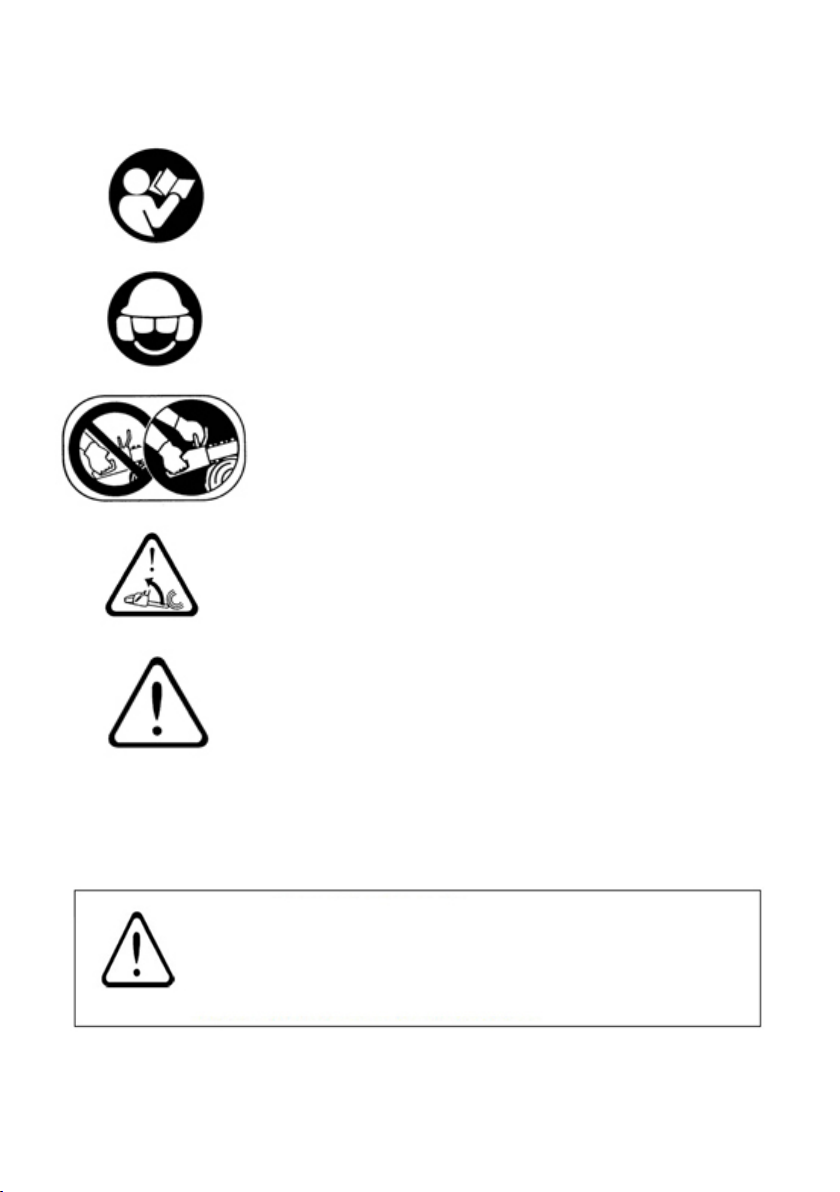

ЗАСТЕРЕЖЛИВІ ЗНАКИ:

Перед використанням ланцюгової пили уважно прочи-

тайте цю інструкцію з експлуатації.

Завжди використовуйте захисні окуляри, захисну маску і

навушники при роботі.

Працювати з бензопилою можна лише двома руками.

Увага! Небезпека зворотного удару. Слід уникати кон­такту кінця направляючого полотна з будь-яким об’єктом,
внаслідок чого направляюче полотно може несподівано
зміститися вгору і назад, що може привести до серйозних
травм

Увага! Уважно читайте та запам’ятовуйте усі застере­ження.

ПОПЕРЕДЖЕННЯ!

Ніколи жодним чином не модифікуйте пилу.

Використовуйте лише те приладдя та частини, що входять

у комплект або рекомендовані виробником.

-3-

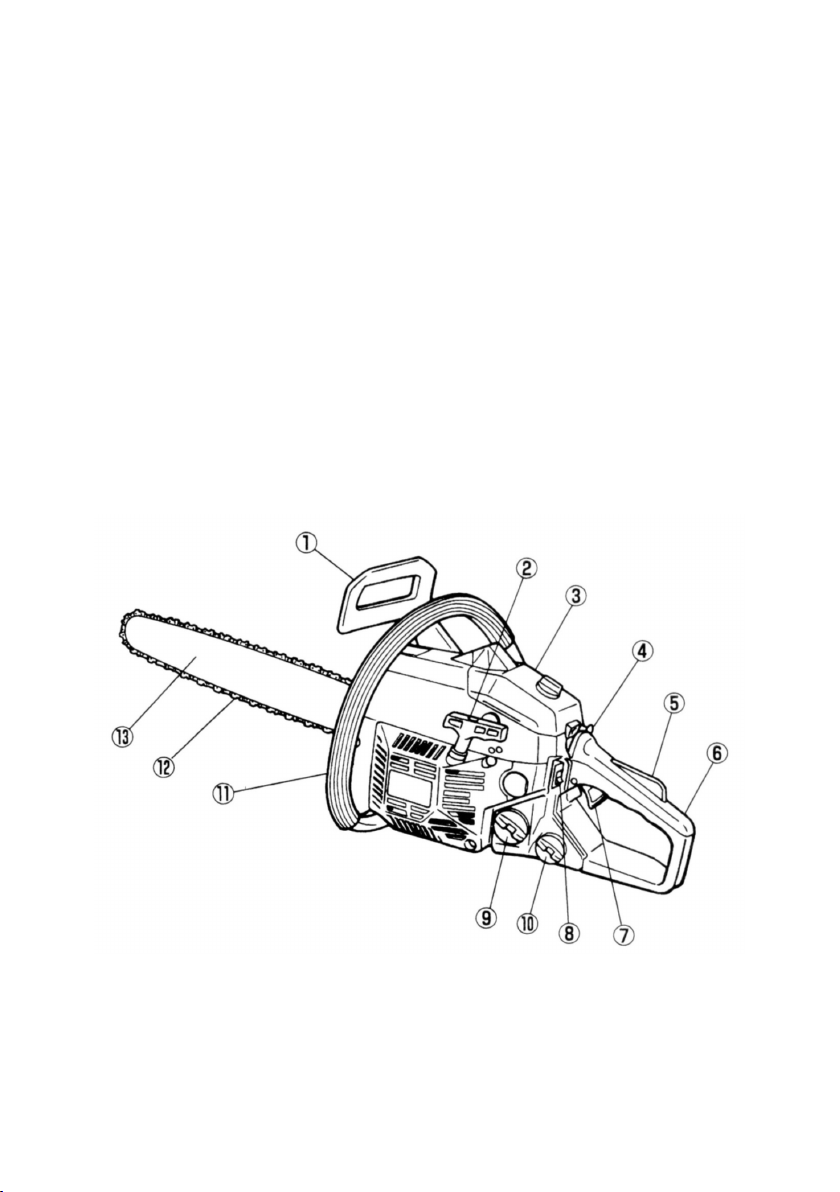

ГОЛОВНІ ЧАСТИНИ БЕНЗОПИЛИ

1. Передній щиток

2. Ручка стартера

3. Повітряний фільтр

4. Ручка підсмоктувача

5. Блокування дроселя

6. Задня ручка

7. Регулювальник дроселя

8. Вимикач ВКЛ/ВИКЛ

9. Паливний бак

10. Масляний бак

11. Передня ручка

12. Ланцюг

13. Шина

Увага! У зв’язку з постійним покращенням специфікації бензопила може мати
деякі незначні зміни у конструкції, що відрізняються від тих, які зазначені в даній

інструкції.

-4-

ТЕХНІКА БЕЗПЕКИ

Що необхідно знати заздалегідь:

1. Перед використанням ланцюгової бензопили уважно прочитайте це керівни­цтво з експлуатації і переконайтесь, що все зрозуміло для безпечної роботи із
приладом.

2. Не працюйте з бензопилою, якщо Ви втомилися або хворі, не користуйтесь
бензопилою під впливом будь-яких медичних препаратів, які викликають сонли­вість і неуважність. Ви маєте бути в хорошому фізичному стані і володіти хоро­шою реакцією. Намагайтесь працювати не більше 2 годин на день, роблячи де­кілька заходів по 10 хвилин і перервами між ними по 10-20 хвилин.

3. Працюйте з пилою лише поза приміщеннями, на добре провітрюваній міс­цевості, оскільки вихлопні гази містять шкідливі для здоров’я речовини (такі як
чадний газ).

4. Ніколи не використовуйте пилу в наступних ситуаціях:

• Якщо немає надійної опори для ніг або поверхня землі слизька.

• Вночі, при сильному тумані, або в будь-якій іншій ситуації при поганії
видимості.

• Якщо погодні умови перешкоджають безпечному використанню бензопили,
особливо при сильному вітрі, в разі бурі або сильного дощу з блискавкою.

5. Користуючись бензопилою вперше, зверніться до порад та допомоги досвід­ченого користувача або спеціаліста.

6. Зберігайте це керівництво поряд з Вами, щоб звернутися до нього в разі ви­никнення питань.

7. Якщо Ви вирішили передати право володіння бензопилою іншій особі,
обов’язково передайте і цю інструкцію з експлуатації.

8. Використання бензопили дозволяється лише дорослим людям, що ознайо­милися з усіма інструкціями і вживають усіх заходів безпеки. Не дозволяйте ін­шим особам, дітям чи тваринам знаходитися ближче 10 м під час роботи з бен­зопилою, будьте уважні.

-5-

Робоче приладдя і одяг:

1. При роботі з бензопилою завжди одягайте захисний одяг, а також:

• захисну каску

• захисні окуляри

• міцні та не слизькі рукавички

• взуття із стійкою, неслизькою підошвою

• навушники

2. Необхідно завжди мати при собі:

• Додаткові допоміжні інструменти і запчастини

• Мастило і паливо в щільно закритій тарі

• Предмети для позначення робочої території (мотузка, попереджувальні знаки)

• Свисток (на випадок екстреної ситуації)

• Маленьку сокиру або ручну пилу (для усунення перешкод при роботі)

3. Для роботи з бензопилою ніколи не одягайте вільний одяг і відкрите взуття.

Запобіжні заходи при роботі з паливом:

Увага! Паливо легко займається, будьте обережні.

• Двигун бензопили працює на змішаному паливі, яке є легкозаймистим. Ніколи
не зберігайте паливо і ніколи не заправляйте бензопилу у місцях поблизу із від­критими джерелами вогню або іншими приладами, що можуть спричинити по­жежу.

• Заборонено палити під час заправлення або роботи з бензопилою.

• Перед новим заправленням необхідно дати двигуну охолонути. Вимикати
двигун і залишати бензопилу для охолодження слід у місцях, де відсутні будь-які
джерела іскр, відкритий вогонь і легкозаймисті матеріали.

• Якщо Ви випадково пролили паливо, необхідно витерти всі його бризки та за­лишки до початку роботи з бензопилою.

• Щільно закручуйте кришку паливного бака. Для запуску двигуна відійдіть на
відстань близько 3 метрів від місця, де Ви заправляли бензопилу.

Перед запуском двигуна:

• Огляньте територію, об’єкт роботи (якщо Ви валите дерево чи ріжете гілки,
відзначте можливі напрямки падіння). Очистіть робоче місце від перешкод.

• Не починайте працювати до тих пір, поки робоче місце не буде розчищено,
поки не буде знайдено надійної опори для ніг, поки не буде спланована стежка
відходу від падаючого дерева.

-6-

• Переконайтесь, що для падіння дерева досить вільного місця. До найближчої
людини або предмету відстань має бути в 2,5 рази більше довжини дерева, що
спилюється.

• Перед використанням бензопили необхідно перевірити, чи немає вона будь­яких пошкоджень. Ніколи не використовуйте пошкоджену або неправильно від­регульовану пилу. Переконайтесь, що ланцюг пили зупиняється, коли Ви відпус­каєте кнопку дроселя.

Запуск двигуна

• Міцно тримайте бензопилу обома руками.

• Коли двигун працює, будьте дуже уважні, тримайте всі зайві речі якнайдалі від
бензопили.

• Перед запуском двигуна переконайтесь, що ланцюг не торкається сторонніх
предметів.

Робота

• Руки мають бути чистими і сухими, без слідів палива і мастила.

• Ніколи не торкайтесь глушника, свічок запалення і інших металевих частин
двигуна під час його роботи і відразу після зупинки. В противному випадку мож­ливі серйозні опіки або навіть удар електричним током.

• Будьте особливо обережні, спилюючи невеликі кущі і молоді дерева. Тонкі гіл­ки можуть чіплятися за ланцюг та нанести Вам травми.

• Пам’ятайте, що гілки можуть відскакувати. Остерігайтесь похилих гілок або гі­лок, які можуть відскочити після зпилення.

• Перевірте, чи немає зламаних або сухих віток, які, падаючи, можуть заподіяти
серйозні травми.

• Завжди вимикайте двигун, перш ніж опускати пилу.

Запобігання зворотного удару

• Уникайте зворотного удару, який може стати причиною серйозних травм.
Зворотнім ударом є непередбачений рух шини (відбій), направлений назад і вго­ру в бік оператора бензопили, коли верхня частина шини натрапляє на будь-який
об’єкт ( у тому числі гілку або сук) або коли деревина затискає ланцюг пили в
процесі різання. При роботі дотримуйтесь запобіжних заходів, не слід поклада­тися лише на безпечні механізми Вашої бензопили. Вони дозволяють зменшити
ризик, проте, вони не можуть повністю усунути небезпеку. Виконуйте всі вимоги
техніки безпеки, щоб уникнути зворотнього удару і інших випадків, здатних при­вести до серйозних травм.

• Необхідно усвідомлювати можливість зворотнього удару. Можна попередити
нещасні випадки, якщо розуміти, в чому він полягає сутність зворотнього удару і
як він може трапитися.

-7-

• Коли двигун включений, міцно тримайте пилу обома руками. Міцне утримання
бензопили допомогає зменшити ризик зворотнього удару і покращує керування
бензопилою. Пальці однієї руки повинні охоплювати передню ручку пили, вели­кий палець повинен знаходитися під ручкою. Друга рука повинна повністю охо­плювати задню ручку.

• Необхідно очистити робочу територію від дерев, гілок, каменів і інших об’єктів,
які можуть створювати перешкоди при вирубуванні дерев.

• Працюйте з бензопилою тільки на повній швидкості. Якщо ланцюг рухається з
меншою швидкістю, ризик зворотнього удару зростає.

• Не використовуйте бензопилу на висоті, що перевищує рівень плечей, оскіль­ки в цьому випадку пилою важко керувати.

• Стежьте за тим, щоб ланцюг був гострим і натягнутим. Повислий або тупий
ланцюг збільшує ризик зворотнього удару. Виконуйте інструкції виробника по
заточуванню і обслуговуванню ланцюга.

• У випадку заміни шини чи ланцюга використовуйте лише ті частини, що при­значені для використання саме Вашої бензопили.

Обслуговування

• Регулярно перевіряйте бензопилу, працюйте лише з повністю справною бен­зопилою.

• Всі роботи по обслуговуванню проводити лише після зупинки двигуна.

Увага! Глушник сильно нагрівається в процесі використання пили і залишається

гарячим після зупинки.

• Обслуговування бензопили повинне проводитися сервісними службами, що
мають відповідну кваліфікацію, лише деякі операції, що дозволені цією інструкці­єю, можно виконувати самостійно.

Транспортування

• Переносити бензопилу можно лише після зупинки двигуна. Не торкайтесь
глушника (він залишається гарячим після зупинки двигуна), шина і ланцюг пови­нні знаходитися позаду Вас, шину рекомендується одягнути в чохол.

-8-

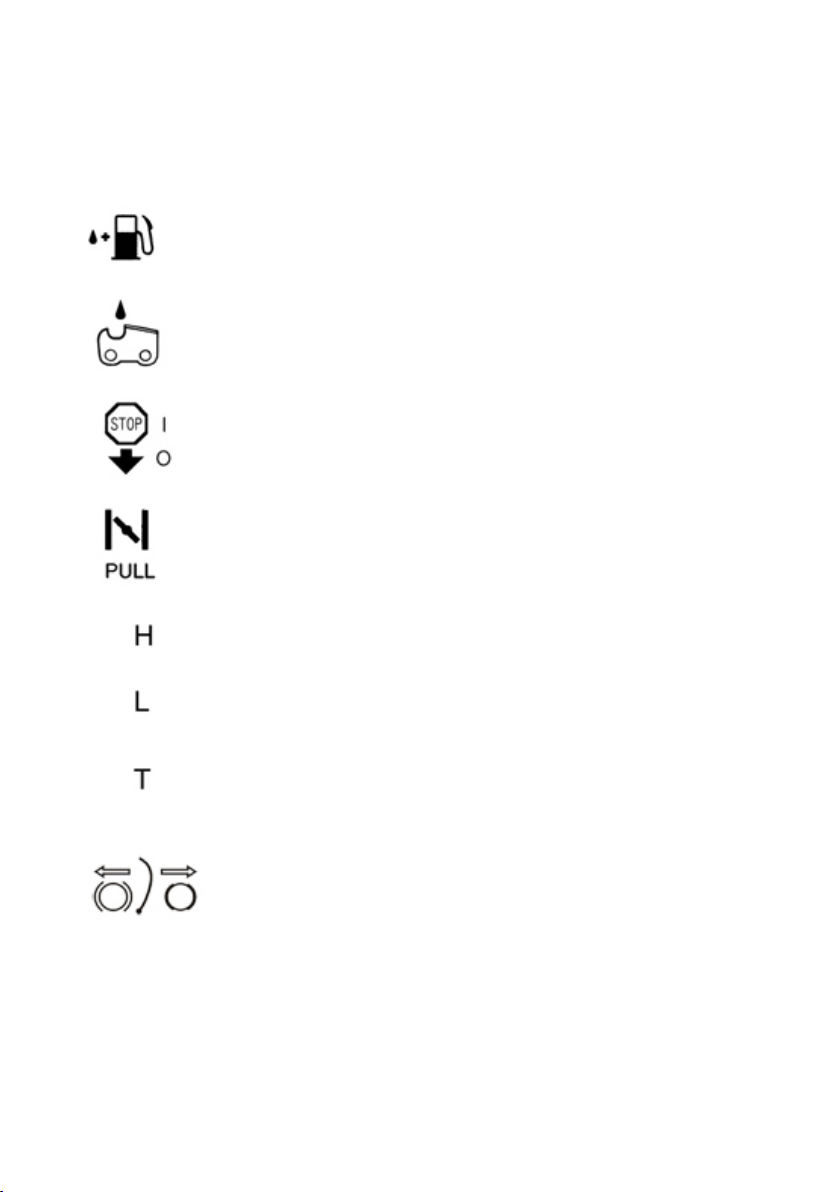

СИМВОЛИ НА БЕНЗОПИЛІ

Попередження! Для зручності і безпеки використання пили, на ній присутні ре-

льєфні символи. Уважно вивчіть ці символи, щоб не допустити помилок в подаль­шому використанні інструмента.

Отвір для заправлення змішаного палива.
Розташування: кришка паливного бака

Отвір для заправки мастила для ланцюга.
Розташування: кришка масляного бака

Індикатор Вкл/викл. Щоб включити двигун, встановіть переми-

кач в положення «І» (ВКЛ).

Щоб виключити – положення “0”.
Розташування: з лівого заднього боку основного блоку.

Індикатор повітряної заслонки. Витягуючи ручку повітряної за-

слонки Ви її закриваєте.

Розташування: з правого заднього боку основного блоку.

Положення стрілки Н (максимальна швидкість двигуна)

Положення стрілки L (мінімальна швидкість двигуна)

Положення стрілки T - регулювання холостого ходу двигуна
Розташування: з лівого заднього боку основного блоку.

Напрямок, за яким визволяється гальмо ланцюга (біла стріл-

ка), та активується (чорна стрілка).

-9-

ВСТАНОВЛЕННЯ ШИНИ ТА ЛАНЦЮГА

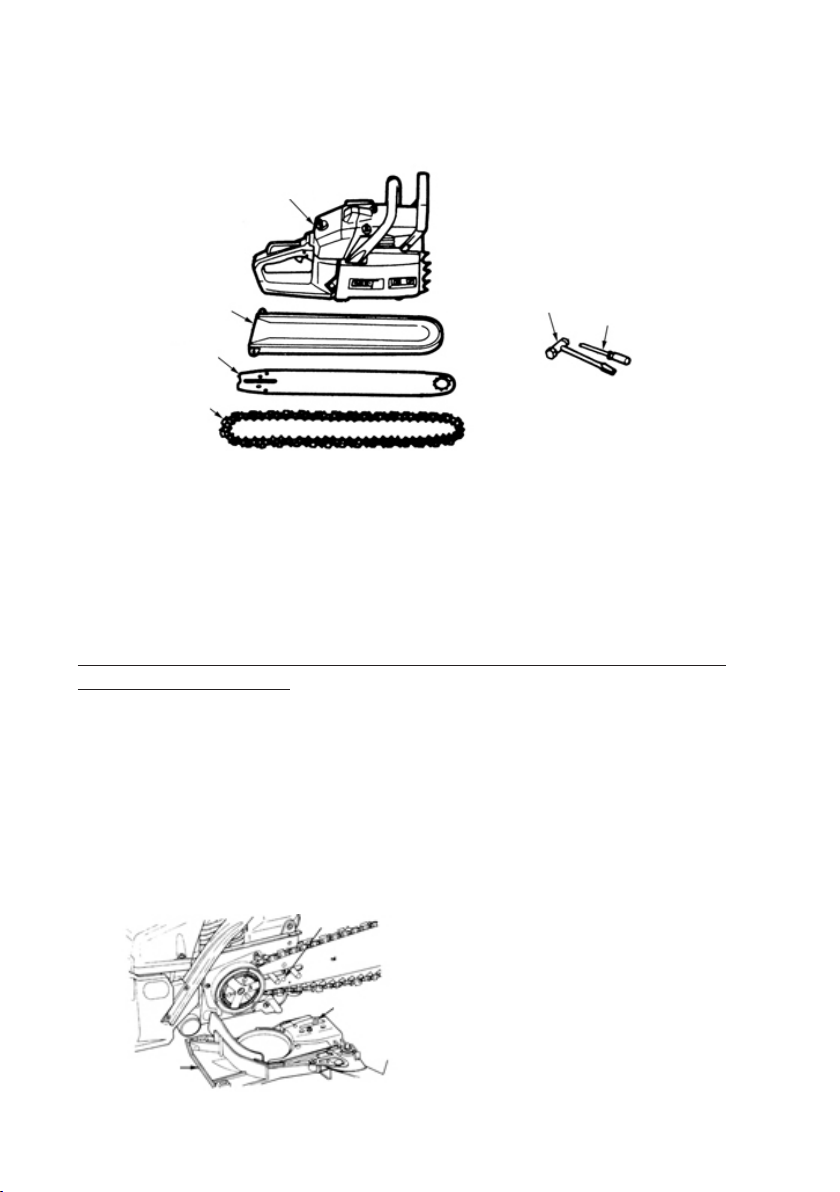

На малюнку вказані всі складові стандартного комплекту бензопили.

1

2

3

4

1. Головний блок

2. Кожух для шини

3. Шина

4. Ланцюг

5. Ключ для свічки

6. Викрутка для регулювання карбюратора

Відкрийте коробку і встановіть шину з ланцюгом на головному блоці згідно
наступній послідовності:
Попередження! Ланцюг дуже гострий, тому завжди надівайте щільні захисні

рукавички, щоб уникнути порізів.

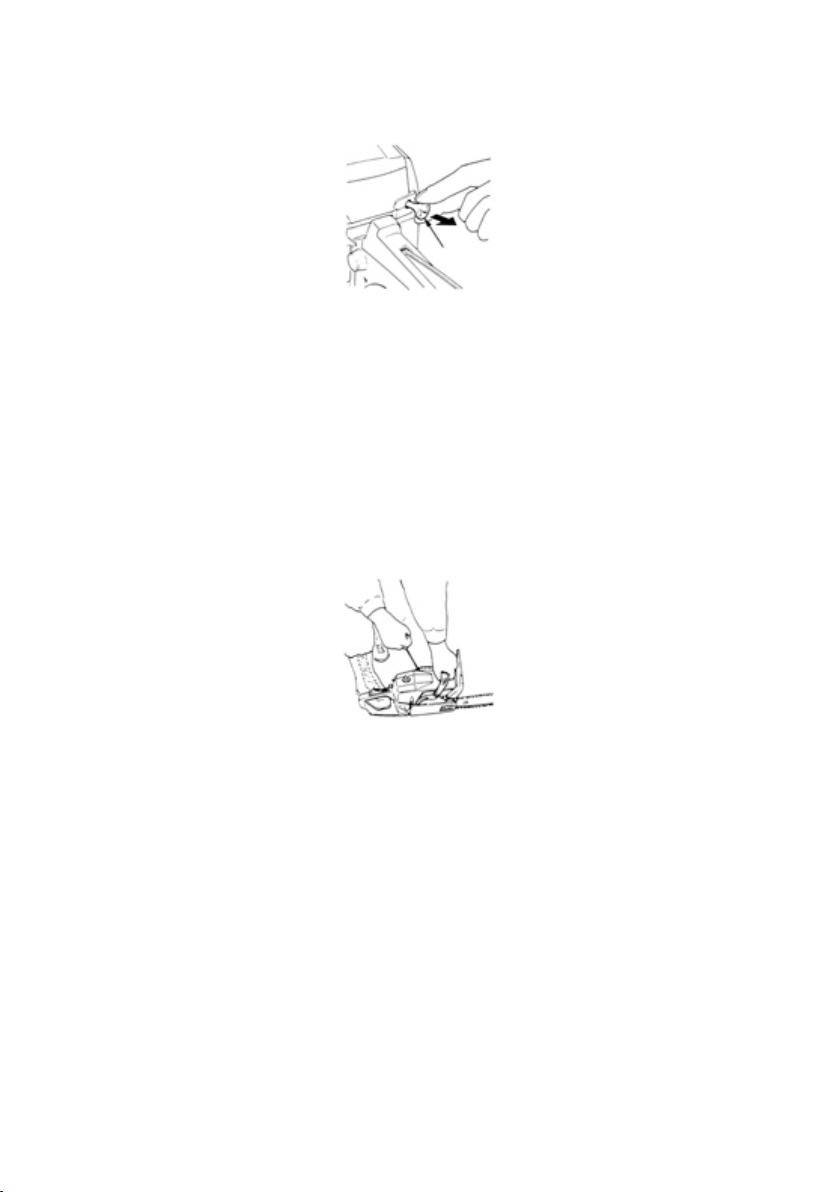

1. Потягніть захисний щиток у бік передньої ручки, щоб переконатися, що галь­мо ланцюга зняте.

2. Послабьте і зніміть гайки, а також зніміть кришку, що закриває зірочку.

3. Помістіть ланцюг на зірочку, встановлюючи ланцюг навколо шини одночасно
розташуйте шину на головний блок. Підкорегуйте позицію регулювального гвин­та (на кришці) таким чином, щоб її позиція співпадала з нижнім отвором на шині.

5

6

1

(1) Отвір

2

3

-10-

(2) Регулювальний гвинт
(3) Кришка

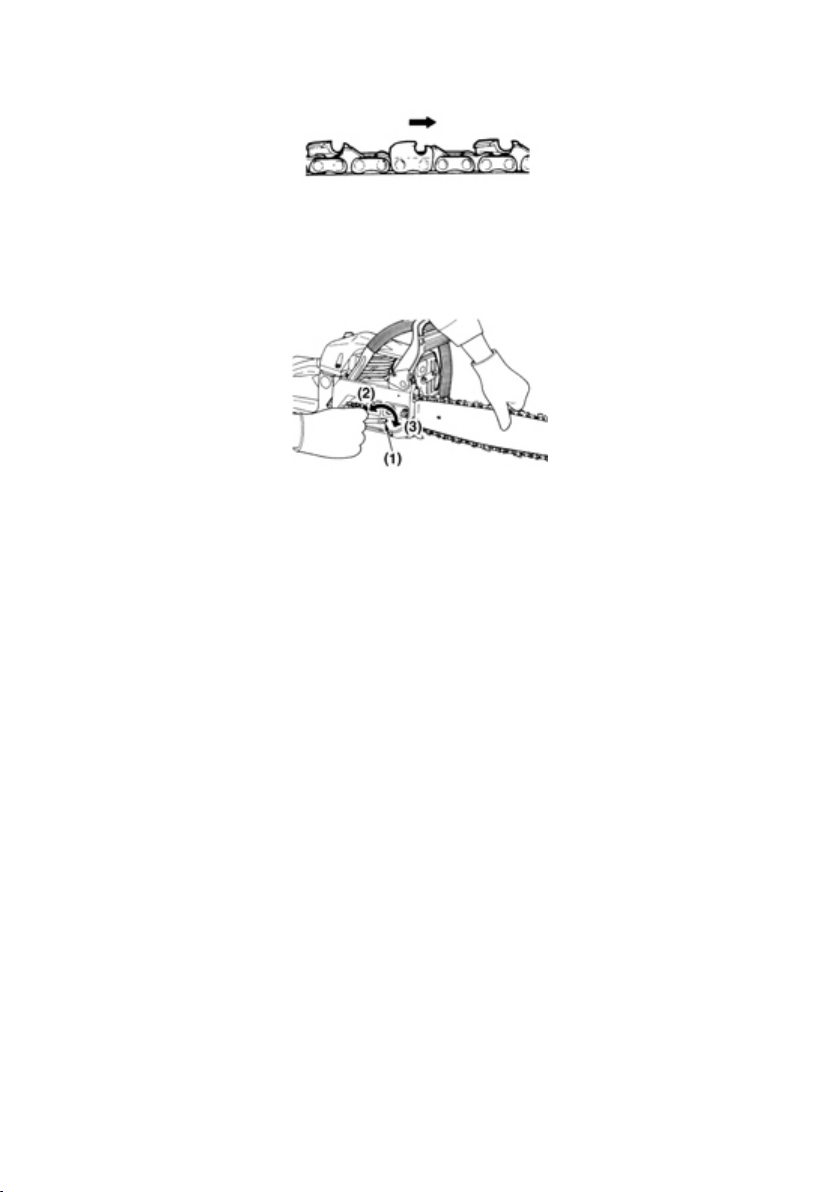

Увага! Дуже важливо - вибрати правильний напрям ланцюга.

4. Встановіть кришку на головний блок, закрутіть всі гайки.

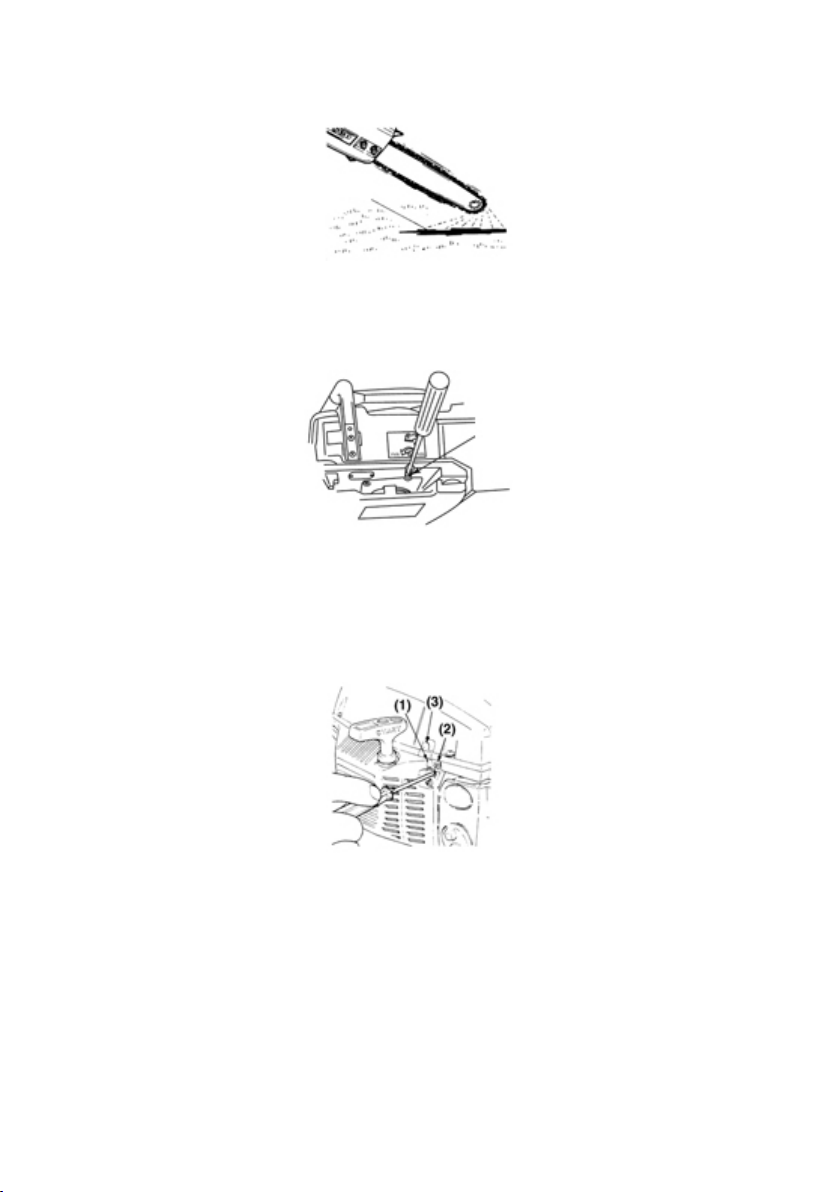

5. Утримуючи шину, відрегулюйте натягнення ланцюга. Для цього повертайте
регулювальний гвинт до тих пір, поки ланцюг не ляже на всю канавку шини.

(1) Регулювальний гвинт
(2) Послабити
(3) Закріпити

6. Після того, як ланцюг натягнутий, затягніть гайки (утримуючи шину догори),
10 – 15 Н*м. Потім перевірте обертання та належне натягнення ланцюга, рухаючи
його рукою. У разі необхідності послабте або посильте натягнення.

7. Щільно закрутіть регулювальний гвинт

Увага! Новий ланцюг може розтягнутися на початку експлуатації. Вам слід пе-

ріодично перевіряти натягнення ланцюга і регулювати його, якщо буде потрібно.
Слабке натягнення може привести до швидкого зносу як самого ланцюга, так і
шини. Якщо ланцюг дуже ослаблений, вiн провисатиме. В разі роботи з бензопи­лою, ланцюг якої провис, вiн може злетіти з шини і таким чином стати причиною
серйозної травми.

-11-

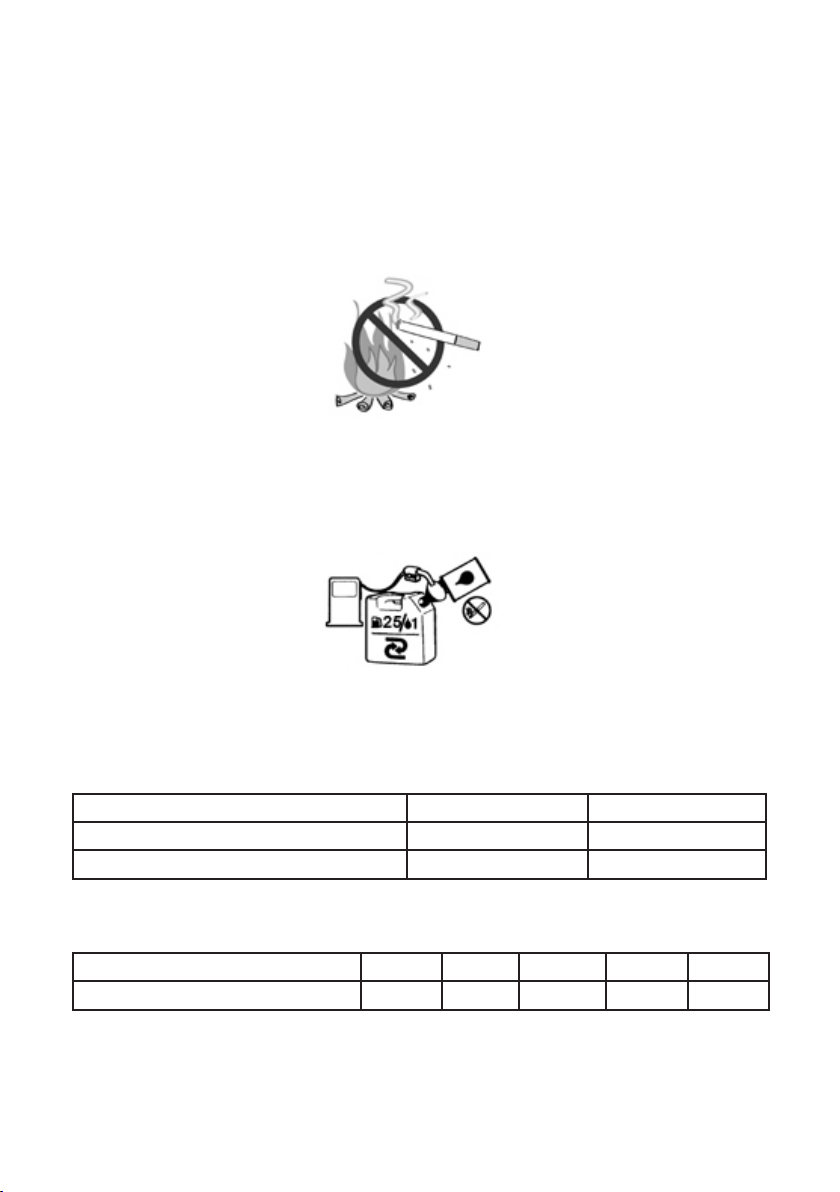

ПАЛИВО І МАСТИЛО ДЛЯ ЛАНЦЮГА

Паливо

• Паливо є надзвичайно легкозаймистим матеріалом. Не паліть, заправляючи
бензопилу, зберігайте паливо якнайдалі від будь-яких джерел вогню. Перед за­правленням бензопили зупиніть двигун і дайте йому охолонути. Змішуйте і здій­снюйте заправлення паливом на вулиці. Перед тим, як запустити двигун, віді­йдіть мінімум на 3 метри від місця заправлення.

• Двигун цієї бензопили має бути змащений мастилом, яке спеціально розро­блено для двотактних двигунів із повітряним охолодженням. Використовуйте ви­сокоякісне мастило.

• Не використовуйте мастило для двотактних двигунів із водяним охолоджен­ням (як BIA чи TCW).

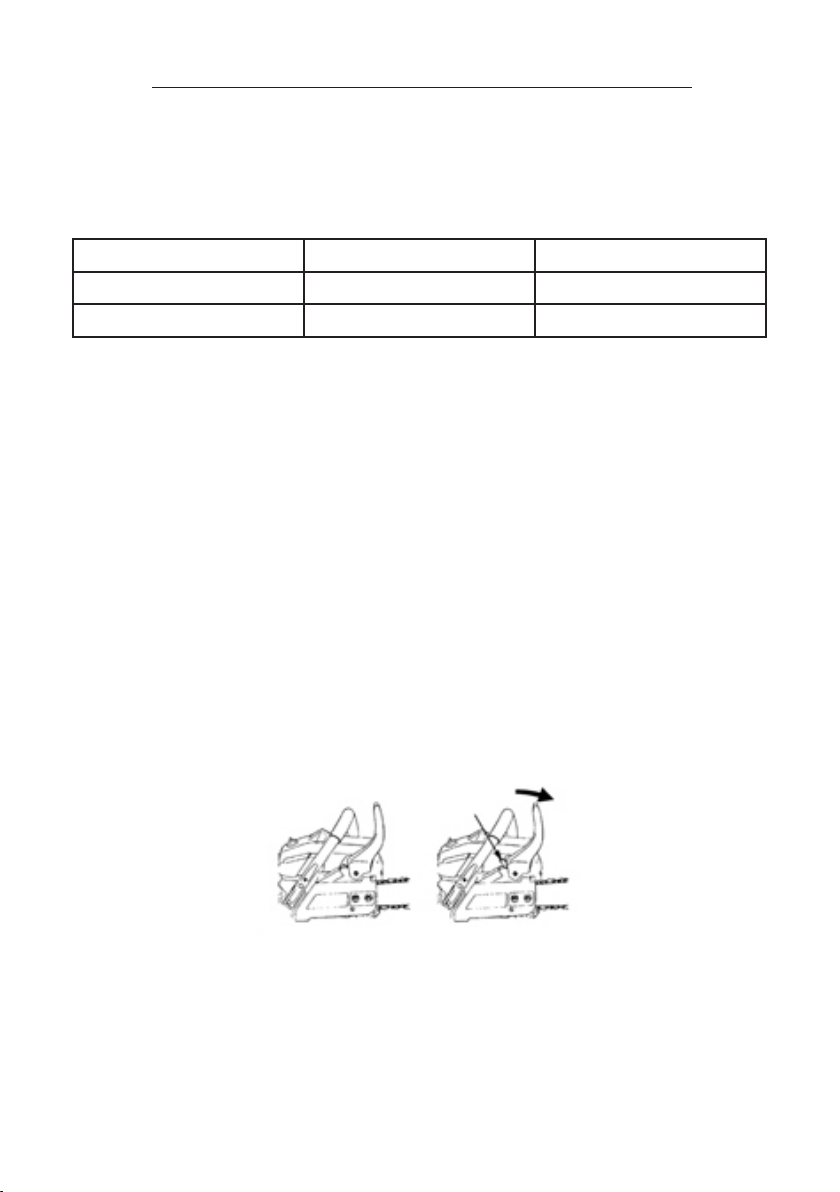

• Рекомендується пропорція: Бензин 25 : Мастило 1

Пропорція що рекомендується:

Умова Паливо Мастило

До 20 годин використання 20 1

Більше 20 годин 25 1

Таблиця для відношення 25:1

Паливо (л)

Мастило (мл)

1 2 3 4 5

40 80 120 160 200

Попередження! Приберіть всі можливі джерела запалення з території, де змі-

шуєте і зберігаєте паливо. Використовуйте каністру, спеціально призначену для
змішування і зберігання палива.

-12-

Увага! Більшість проблем з двигуном так чи інакше виникають унаслідок ви-

користання неякісного або неправильно змішаного палива. Не змішуйте бензин
з моторним мастилом для чотиритактних двигунів.

• двигун цієї бензопили має працювати тільки на не етилованому бензині.

• переконайтесь, що бензин має октанове число не нижче 90

• якщо використовувати бензин з нижчим октановим числом, це може збільши­ти температуру двигуна та пошкодити його.

• не етилований бензин рекомендується для зменшення забруднення повітря
та збереження Вашого здоров’я

• мастило та бензин поганої якості можуть пошкодити двигун та його частини.

Змішування палива

Важливо! Звернiть увагу, що після додавання мастила в бензин, необхідно по-

трусити емність для кращого змішування.

1. Відміряйте потрібну кількість бензину і мастила для змішування.

2. Налийте частину бензину в чисту каністру, спеціально призначену для палива.

3. Додайте мастило и струхніть каністру для змішування.

4. Долийте частину бензину, що лишилася, і знову потрусіть каністру протягом
хвилини, щоб паливо повністю змішалося. Для того, щоб двигун прослужив до­вше, дуже важливо, щоб бензин і мастило були змішані в правильній пропорції і
рівномірно. Склад деяких мастил перешкоджає рівномірному змішуванню з бен­зином, а це може негативно позначитися на поршні двигуна, тому змішуйте до­бре.

5. Зробіть чітке позначення вмісту на каністрі з паливом, щоб випадково не пе­реплутати його з іншими ємністями.

Заправлення паливом

1. Повільно відкрутить і зніміть кришку бензобака. Покладіть її на чисту поверх­ню.

2. Заповніть бак змішаним паливом на 80% об’єму.

3. Щільно закрутіть кришку паливного бака і якщо бензин був пролитий, необхід­но витерти всі бризки до початку роботи.

Попередження:

1. Змішуйте і заливайте паливо поза приміщенням на голій землі.

2. Перед тим, як запустити двигун, відійдіть мінімум на 3 метри від місця заправ­ленням паливом.

3. Перед дозаправленням вимкніть двигун и дайте йому охолонути.

-13-

Щоб двигун прослужив довше, не використовуйте:

1. Чистий бензин (без додавання мастила) - використання бензину в чистому ви­гляді серйозно пошкодить внутрішні деталі двигуна.

2. Бензоспирт (газохол) – може привести до зношення гумових та пластикових
частин двигуна, а також зашкодити його змащенню.

3. Мастило для 4-тактних двигунів – його використання може привести до засмі­чення свічок запалювання, блокування вихлопу та заліпанню поршневого кільця.

4. Змішане паливо, що не використовувалося більше місяця може засмітити кар­бюратор та пошкодити двигун.

5. У випадку зберігання бензопили на протязі довгого часу, відпрацюйте або
злейте залишки палива перед зберіганням.

6. У випадку утилізації використаної каністри робіть це у спеціальних місцях.

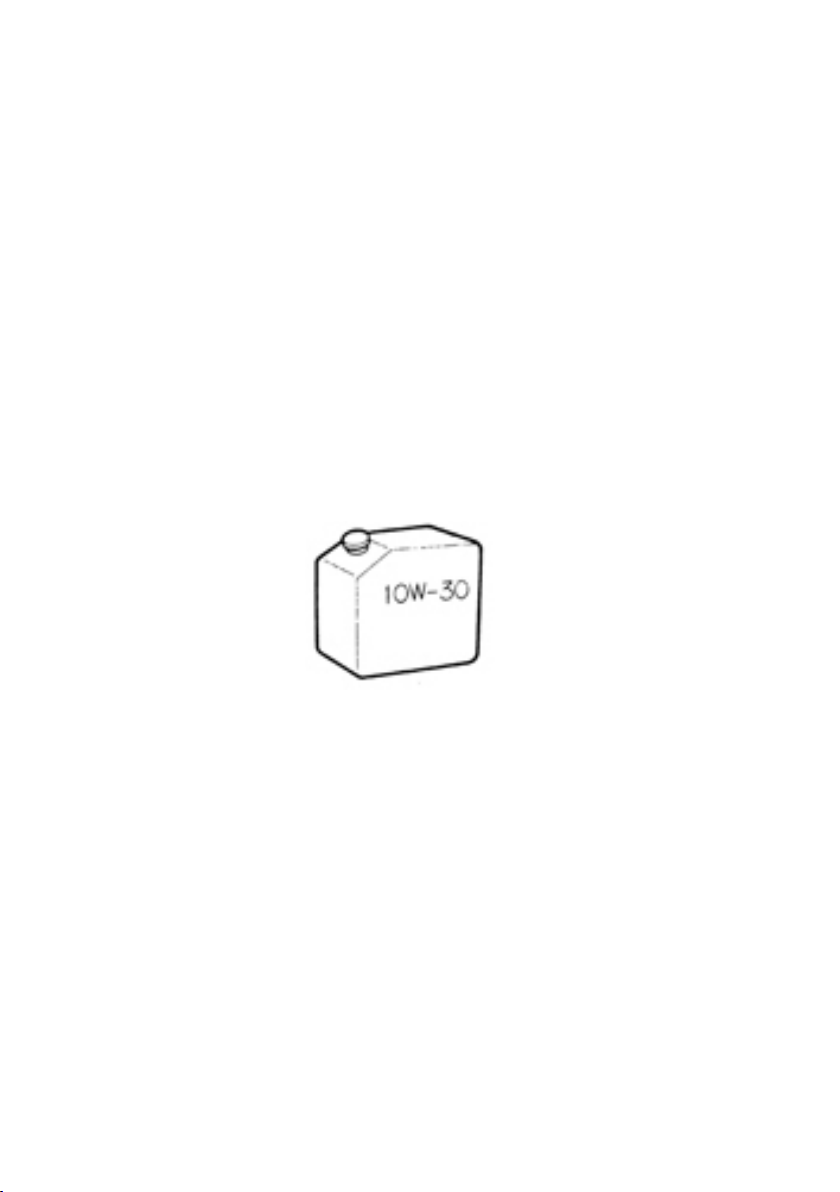

Мастило для ланцюга

Використовуйте мастило SAE №10W-30 на протязі всього року або SAE № 30 -

40 влітку, а SAE № 20 – взимку.

Увага! Не застосовуйте використане мастило, бо воно може пошкодити мас-

ляний насос.

-14-

РОБОТА ІЗ ДВИГУНОМ

Увага! Заборонено працювати з бензопилою, яка не має будь-яких необхідних

частин або вони пошкоджені. Кожного разу перед запуском перевіряйте ціліс­ність та правильність розташування всіх частин.

Увага! Для кращої роботи Вашої бензопили рекомендуємо Вам провести пер-

винне обкатування перед першою експлуатацією.

Для первинного обкатування необхідно відпрацювати 2 баки палива на холос­тому ходу (щоб запобігти перегріву двигуна робіть обкатування з перервами: 5
хвилин роботи – 5 хвилин відпочинку, і так 2 баки палива).

Після первинного обкатування подальше обкатування проводиться при зви­чайній роботі, але з перервами (10 хвилин роботи, 5 хвилин відпочинку).

Повним обкатуванням двигуна вважаються 5-8 годин мотогодин.

Запуск двигуна

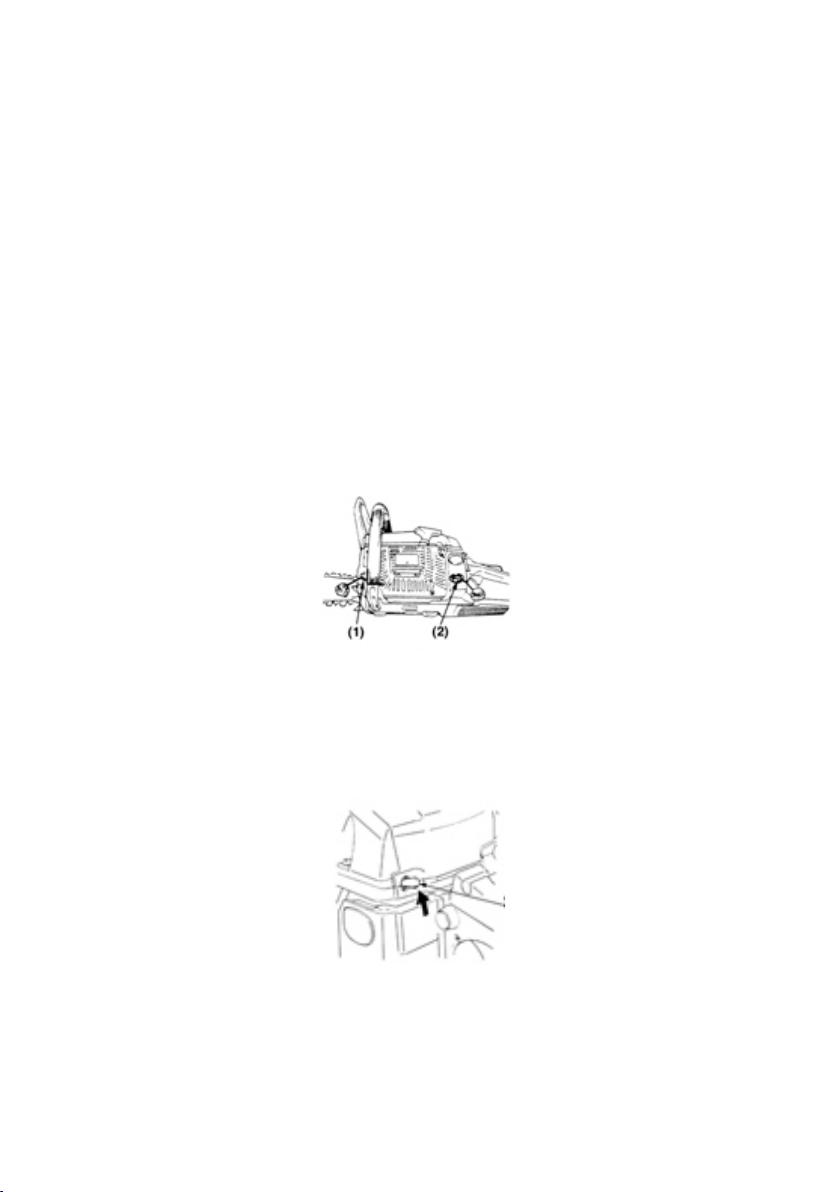

1. Заповніть обидва баки пальним та мастилом відповідно, міцно закрутіть їхні

кришки.

(1) Мастило для ланцюга

(2) Паливо

2. Ввімкніть бензопилу за допомогою кнопки (позиція «І»)

Кнопка включення

-15-

3. Витягніть ручку дроселя до середньої позиції, регулювальник дроселя – у

стартовій позиції.

Ручка підсмоктувача

Увага!

• Перезапускаючи двигун одразу ж після його зупинки, залиште ручку повітря-

ної заслінки у першій позиції

• Як тільки ручку дроселя було витягнуто, її не повернути до робочої позиції
навіть якщо сильно натиснути. Для повернення до робочої позиції, відпустіть ре­гулювальник дроселя.

4. Поклавши бензопилу до землі, для запуску двигуна різко потягніть ручку стар­тера.

Увага! Не запускайте бензопилу, тримаючи її лише однією рукою – це дуже не-

безпечно, оскільки бензопила може нанести важкі ушкодження.

5. Після того як двигун запрацював, потягніть рукоятку дросельної заслінки, щоб
повернути CHOKE KNOB до відкритої позиції, потім знов потягніть стартер для
запуску двигуна.

6. Дозвольте двигуну розігрітися, повільно витягуючи рукоятку дросельної за­слінки.

Увага! Поряд із ланцюгом нічого не має бути – він почне обертатися на великій

швидкості одразу ж після старту двигуна.

Перевірка подачи мастила

Увага!

Перед перевіркою подачи мастила, переконайтесь, що шина та ланцюг встанов-

лені. Інакше рухомі частини будуть відкриті, що небезпечно.

-16-

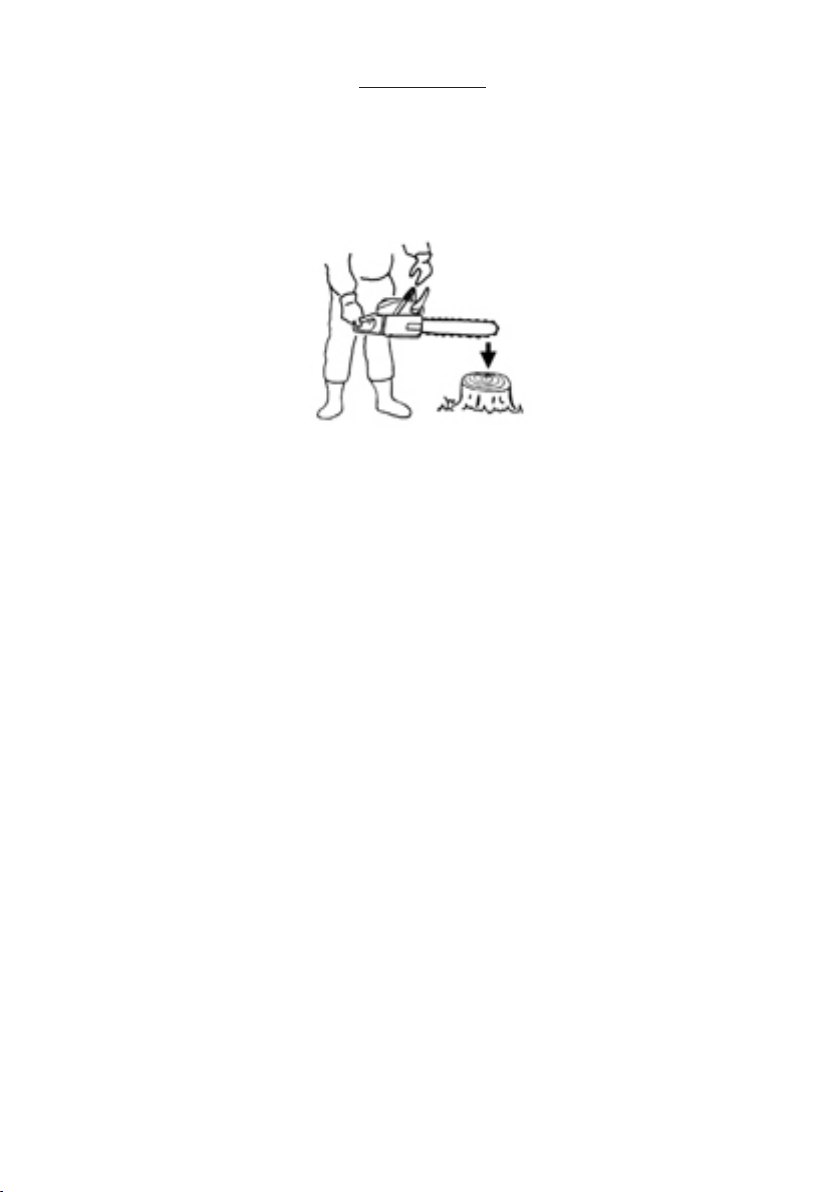

Після запуску двигуна, попрацюйте пилою на середній швидкості і погляньте,

чи витікатиме мастило як зображено на малюнку.

Швидкість та характер змащення (подання мастила на ланцюг) можно відрегу­лювати за допомогою викрутки. Для цього вставте її у спеціальний отвір, як вка­зано на малюнку. Відрегулюйте у відповідності з умовами роботи з бензопилою.

Важливо! Мастило у баці закінчується майже одночасно з повним використан­ням палива. Додавайте мастило кожного разу, як дозаправляєте бензопилу.

Регулювання карбюратора

(1) стрілка L

(2) стрілка H

(3) гвинт регулювання холостого (неробочого) ходу - T

Карбюратор на Вашій пилі точно відрегульований на заводі, але із-за змін умов
експлуатації можливо потребує додаткових налаштувань. Перш, ніж регулювати
карбюратор, переконайтесь, що повітряний / паливний фільтр нові та чисті, а па­ливо змішане правильно.

-17-

Щоб відрегулювати карбюратор необхідно виконати наступне:

Важливо! Регулювання карбюратора здійснюється на бензопилі зі встановле­ним ланцюгом.

1. Стрілки L та H обмежені кількістю обертів у відповідності з таблицею:

Модель FA-45 S

Стрілка H:

Стрілка L:

2. Запустіть двигун та дозвольте йому попрацювати деякий час на низькій швид-

кості, щоб розігрітися.

3. Повертайте гвинт регулювання холостого ходу (T) проти часової стрілки та­ким чином, щоб ланцюг перестав обертатись. Якщо швидкість холостого ходу
надто мала, поверніть гвинт за часовою стрілкою.

4. Зробіть пробний відріз, відрегулюйте стрілку H для найкращої потужності пи­ляння, а не для найбільшої швидкості.

Ця бензопила обладнана автоматичним гальмом ланцюга, яке зупиняє обер­тання ланцюга у випадку зворотного удару. Механізм спрацьовую на основі інер­ційної сили, що діє завдяки тягарцю, вмонтованому у передній щиток.

Гальмо також може бути задіяне вручну, для цього передній щиток треба на­хилити вперед и вниз до шини.

Щоб зняти гальмо, піднімайте передній щиток до передньої ручки, поки не по­чуєте клацання.

- ¼ - ¼

- ¼ - ¼

Гальмо ланцюга

Модель FA-58 S

Увага! Кожного дня експлуатації перевіряйте працездатність гальма по декіль­ка разів на день.

-18-

Як перевірити:

1) Вимкніть двигун.

2) Утримуючи бензопилу в горизонтальній площині, зніміть руку з передньої руч­ки, обережно вдарте кінчиком шини о пеньок або дерево, гальмо повинне спра­цювати. Рівень спрацювання залежить від довжини шини.

У випадку, якщо гальмо не спрацьовує – зверніться до сервісної служби.

Якщо при роботі з бензопилою на високій швидкості спрацьовує гальмо без
потреби для цього – це може пошкодили бензопилу та визвати її перегрів. При
випадковому спрацюванню гальма під час роботи – негайно відпустіть рукоятку
дросельної заслінки для зупинки двигуна.

Вимкнення двигуна

1. Відпустіть рукоятку дросельної заслінки, щоб дозволити двигуну попрацювати

на неробочому ході декілька хвилин.

2. Встановіть кнопку-перемикач у позицію «О» (позиція «Стоп»).

-19-

ПИЛЯННЯ

Попередження!

• Ознайомтесь з правилами техніки безпеки, перш ніж приступати до роботи з
пилою. Попрактикуйтесь в розпилюванні невеликих колод деревини. Це допо­може Вам призвичаїтись до бенопили.

• Завжди дотримуйтесь вимог до безпечної роботи. Використовуйте пилу лише
для різання деревини. Не ріжте металеві, пластикові, кам’яні і будь-які інші мате­ріали.

• Не докладайте зусиль при розпилюванні. Лише злегка натискайте на бензопи­лу при максимальній швидкості.

• Якщо пилу заклинило, або вона застрягла в деревині, не намагайтеся витягну­ти її силою. Ви можете втратити контроль за пилою і в результаті отримати трав­му і пошкодити пилу. Зупиніть пилу і витягніть її за допомогою клина або важіля.

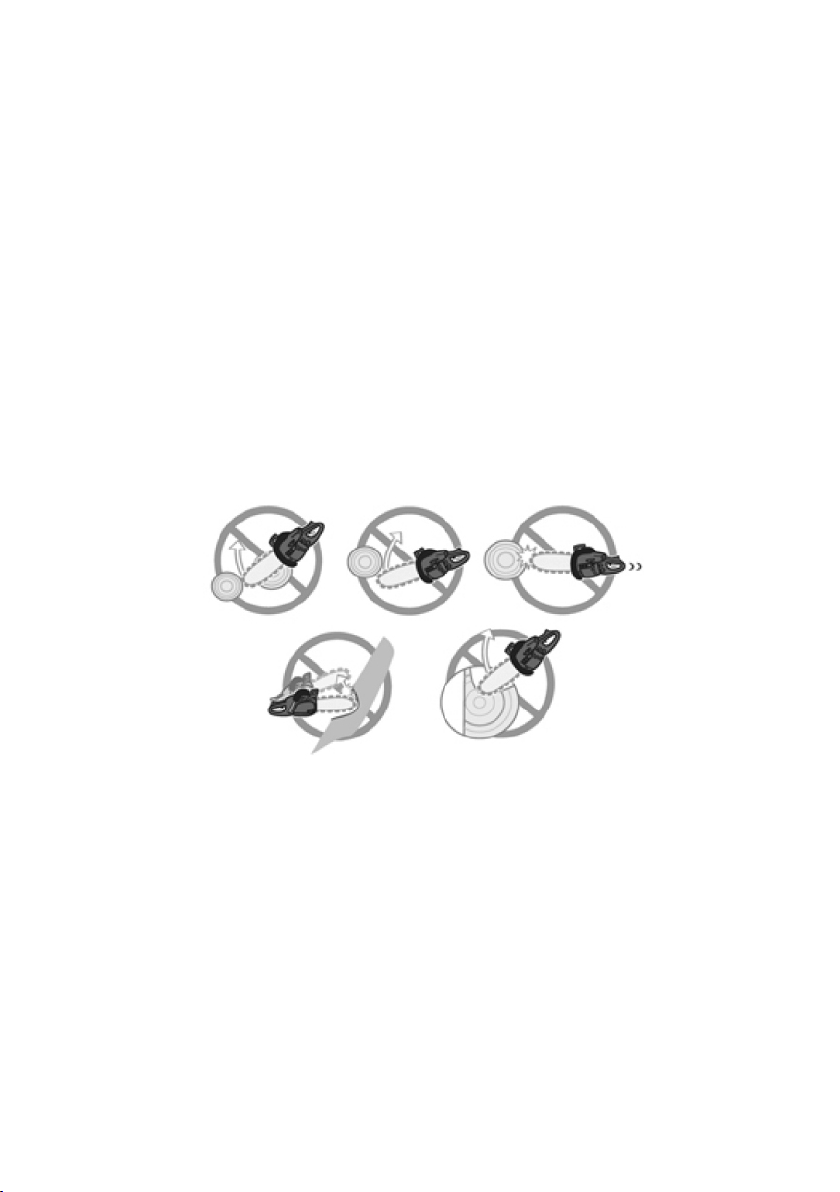

Обережність проти зворотного удару

• Ця бензопила обладнана автоматичним гальмом ланцюга, яке зупиняє обер­тання ланцюга у випадку зворотного удару. Перевіряйте роботу гальма перед
кожним разом використання бензопили. Здійснюйте цю процедуру при працюю­чому двигуні. Включіть дросель на максимум, приведіть в дію ланцюгове гальмо,
змістивши передній щиток уперед. Ланцюг повинен негайно зупинитися. Якщо
ланцюг зупиняється повільно або взагалі продовжує обертатися, замініть галь­мову стрічку і барабан зчеплення.

• Дуже важливо перевіряти гальмо кожного разу перед використанням, також
важливо, щоб ланцюг був гострий – це допоможе зменшити ризики при мож­ливості зворотного удару. Заміна, самостійний некваліфікований ремонт та
будь-які зміни у конструкції пили (шини, ланцюга) можуть привести до серйозних
травм під час експлуатації інструменту.

-20-

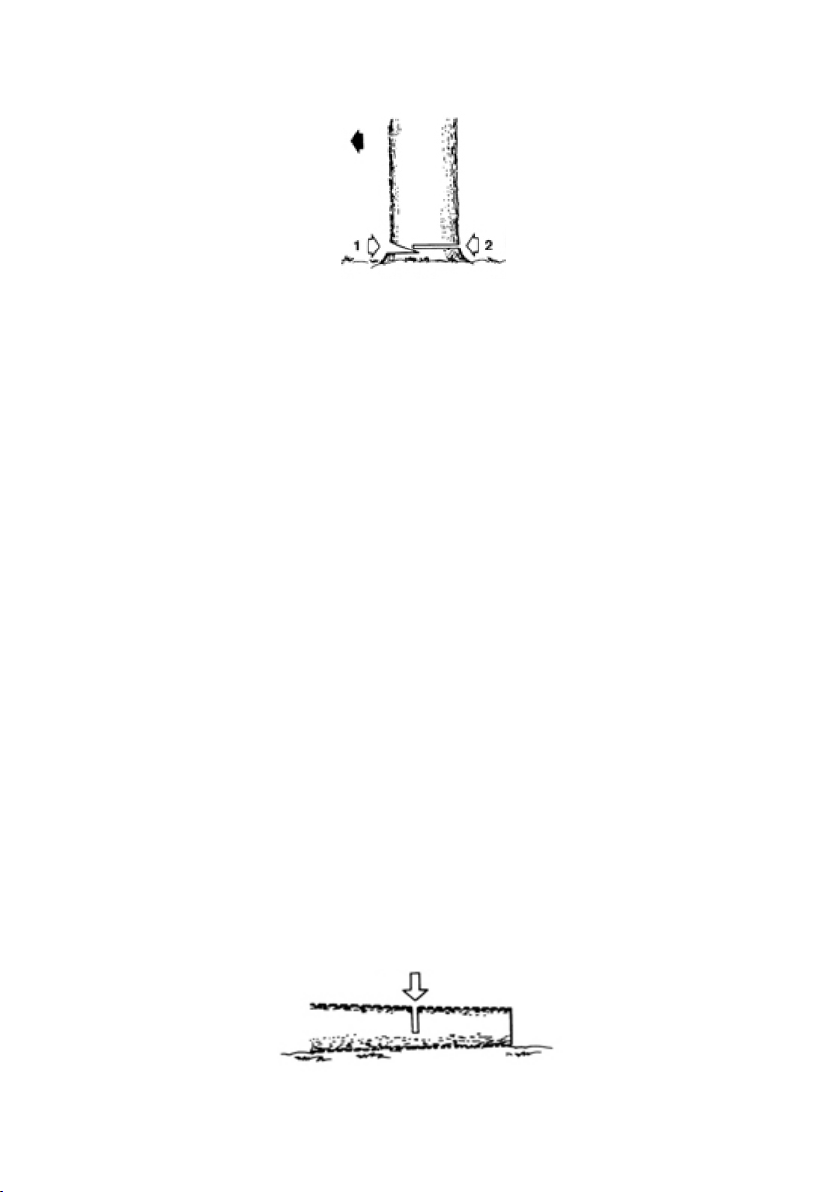

Звалювання дерев

Напрямок звалювання дерева
(1) Зарубка
(2) Розпил

1. При звалюванні дерева треба враховувати наступні фактори: напрям вітру і
його швидкість, нахил дерева, його вага і розташування важких гілок, навколишні
дерева і можливі перешкоди.

2. Звільніть робочу територію від усього зайвого. Впевніться в добрій опорі
для ніг, а також забезпечте собі шлях для відступу.

3. Зробіть зарубку на 1/3 частину вглиб дерева, зі сторони падіння дерева.

4. Розпил робіть на протилежній від зарубки стороні, при чому робіть це на
рівні, трохи вищому за найнижчу точку зарубки.

Увага! Коли збираєтесь звалювати дерево, попередьте про це всіх, кто працює

неподалік Вас.

Розпилювання колод та обрізування гілок

Увага!

• завжди майте добру опору для ніг, ніколи не стійте на колоді.

• обережно із частиною колоди, що може покотитися у Вашому напрямку. Не
стійте у напрямку можливого відкочування, не стійте на схилі.

• дотримуйтесь всіх вимог техніки безпеки для уникнення зворотного удару.

• перед початком розпилювання, знайдіть місця вигину на колоді. Завжди закін­чуйте розпилювання х протилежної сторони напрямку вигину для того, щоб Ваша
бензопила не застрягла у колоді.

Колода на землі

Зробіть розпил до середини, потім перегорніть колоду та закінчіть розпил

з протилежної сторони.

-21-

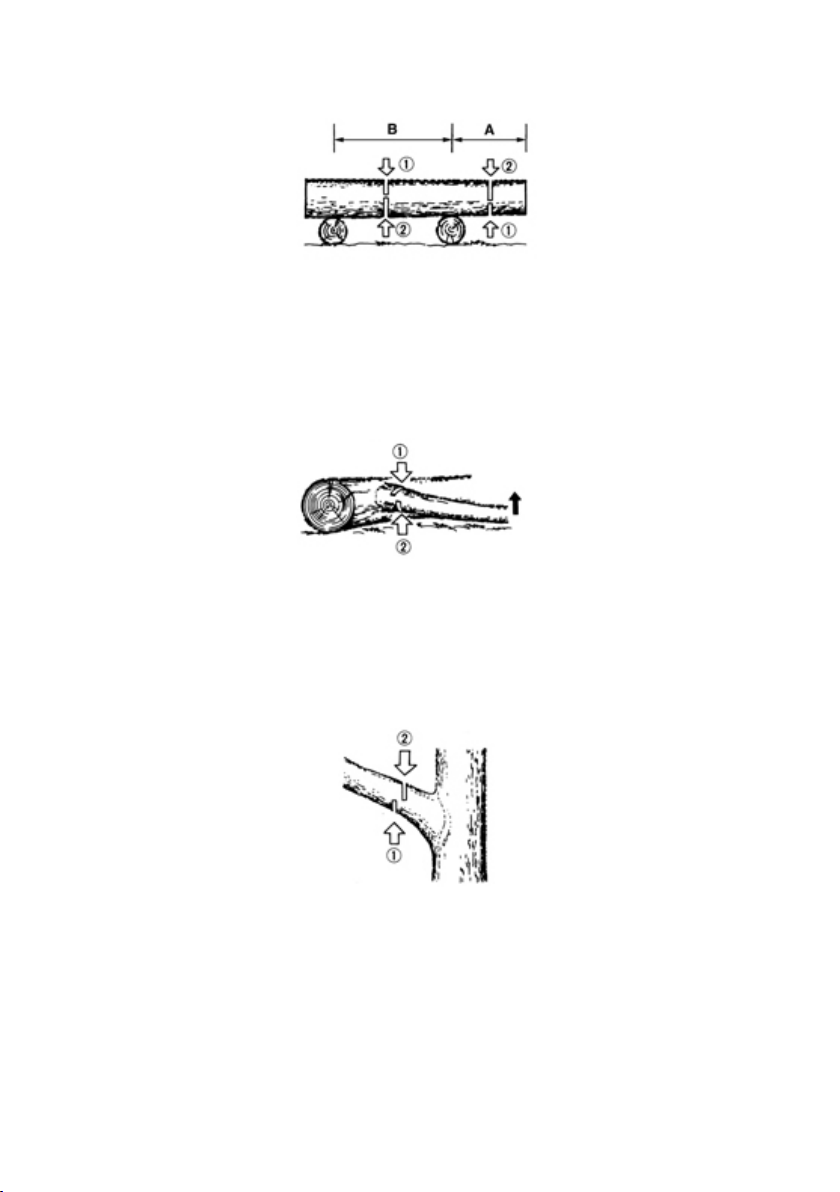

Колода не на землі

В зоні А зробіть розпил на 1/3 з нижньої сторони (1), потім закінчить розпил

зверху донизу (2).

В зоні B зробіть розпил на 1/3 з верхньої сторони (1), потім закінчить знизу (2).

Обрізування гілок

Спочатку, визначте, в який бік гілка відхилена. Потім зробіть перший надріз зі

сторони відхилення, і потім вже продовжуйте пилити вже з протилежного боку.

Увага! будьте обережні, гілка може відскочити при зрізанні.

Обрізування гілок дерева, що стоїть

Увага!

• починайте пилити знизу, потім закінчуйте зверху.

• не використовуйте нестійку опору (наприклад, нестійку драбину)

• не намагайтесь тягнутися до гілок, зберігайте рівновагу

• не зрізайте гілок, якщо вони знаходяться вище рівня плечей

• завжди тримайте бензопилу двома руками.

-22-

ДОГЛЯД ЗА БЕНЗОПИЛОЮ

Увага! Перш ніж здійснити ремонт, чищення або огляд, переконайтесь, до

двигун вимкнутий та охолонув. Від’єднайте свічку запалювання, щоб попередити
випадкове ввімкнення бензопили.

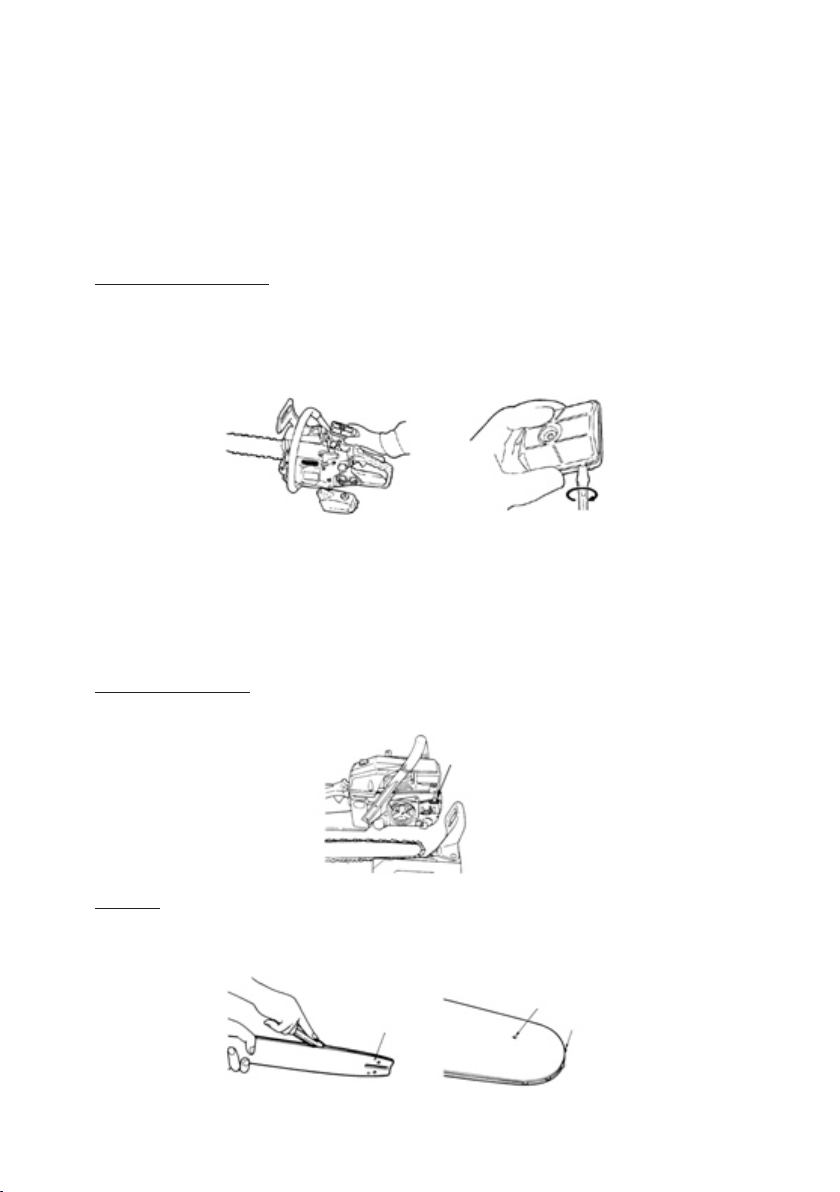

Обслуговування після кожного використання

1.Повітряний фільтр

Пил з поверхні фільтру можна прибрати, постукавши ним по твердій поверхні.
Щоб очистити бруд зсередини, розберіть фільтр на 2 частини і почистіть його
щіткою, змоченою у бензині. Також можна його продути зсередини стисненим
повітрям.

Щоб зібрати фільтр - стискуйте обидві половинки фільтра, поки не почуєте
клацання.

Увага! Встановлюючи фільтр, переконайтесь, що пази, розташовані на краях
фільтру, точно співпадають з виступами на кожусі циліндра.

2. Масляний отвір

Зніміть шину і перевірте, чи не засмічений масляний отвір.

3.Шина

Періодично знімайте шину та усувайте тирсу з канавки і масляного отвору.
Змащуйте зірочку в носовій частині шини.

-23-

4. Інше

Перевірте, чи немає витоку палива і незатягнутих кріплень. Перевірте ціліс­ність всіх частин, зверніть особливу увагу на кріплення ручок і шини. У разі ви­влення будь-яких дефектів треба відремонтувати все перед подальшим вико­ристанням бензопили.

Регулярне технічне обслуговування

1. Ребра циліндра

Бруд і пил між ребрами циліндра приводить до перегріву двигуна. Тому пері­одично перевіряйте і чистіть їх, знявши для цього повітряний фільтр і кожух ци­ліндра. Встановлюючи кожух на місце, перевірте, щоб всі дроти перемикача і всі
прокладки були на своїх місцях.

Увага ! Обов’язково заблокуйте отвір забору повітря.

2. Паливний фільтр

(а) Використовуючи дротяний гачок, витягніть фільтр з налівного отвору.

(б) Розберіть і промийте фільтр бензином, або замінить його на новий у разі
потреби.

Увага!

• Витягнувши фільтр - затисніть край усмоктувальної труби.

• Встановлюючи фільтр, прослідіть, щоб його волокна або будь-який бруд не

попали усередину труби.

-24-

3. Масляний бак

Використовуючи дротяний гачок, витягніть фільтр з налівного отвору і прочис­тіть його бензином. Встановлюючи його назад в бак, переконайтесь, що він вста­новлюється у передній правий кут. Також необхідно чистити і сам масляний бак.

1

(1) Масляний фільтр

4. Свічка запалення

Прочистіть електроди дротяною щіткою. Зазор має складати 0,65 мм.

5. Зірочка

Переконайтесь, що на зірочці немає ознак зношення і тріщин, що шкодить ро­боті ланцюга. Якщо зношення значне, необхідно замінити зірочку на нову. Ніколи
не встановлюйте новий ланцюг на зношену зірочку і навпаки.

6. Задній і передній демпфери

Замініть, якщо пріклєєна частина відходить, або Ви помітили тріщини на гумо­вій частині.

-25-

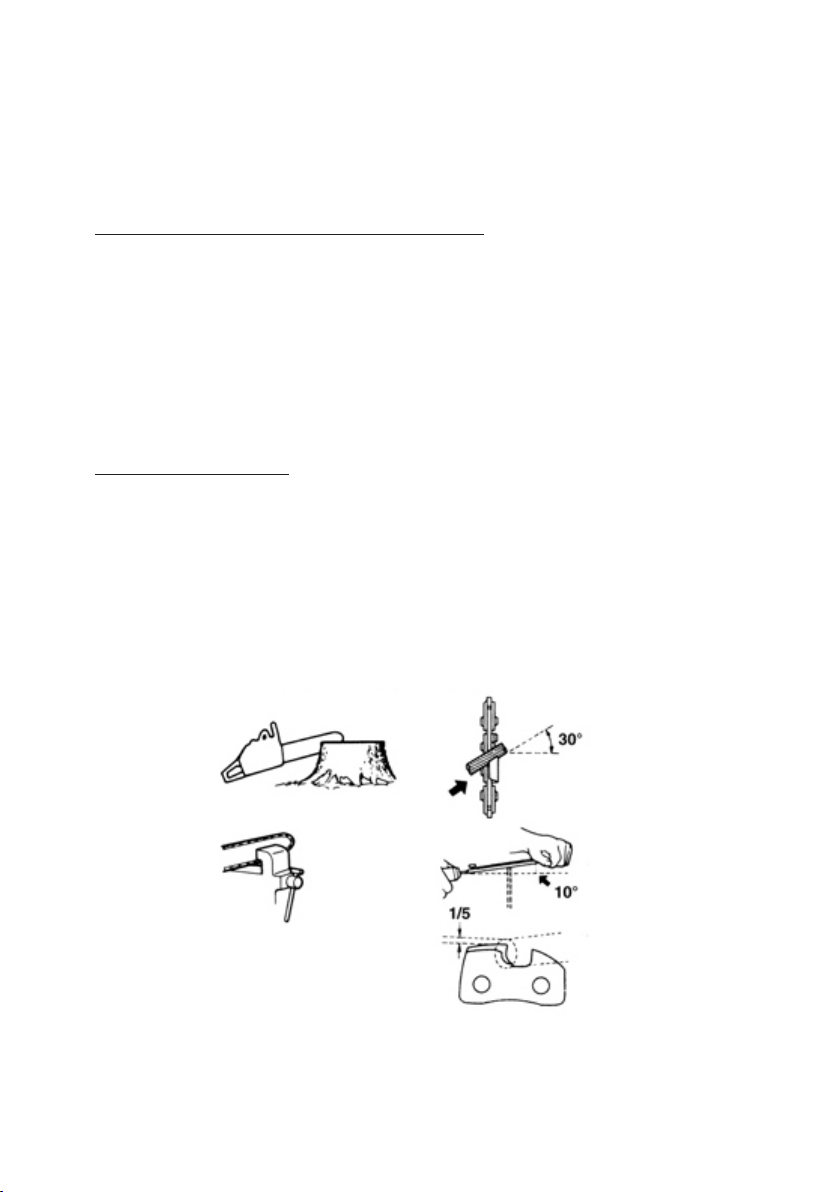

ДОГЛЯД ЗА ЛАНЦЮГОМ ТА ШИНОЮ

Ланцюг

Увага! Дуже важливо, щоб різці на ланцюгу були гострими.

Різці треба заточувати в наступних ситуаціях:

• якщо тирса становиться схожою на порошок

• якщо для розпилення Вам доводиться докладати більші зусилля, ніж раніше

• якщо зріз не виходить рівним

• якщо вібрація посилюється

• якщо зростає витрата палива

Увага! Завжди одягайте захисні рукавиці при роботі з ланцюгом.

Перед обпилюванням:

• переконайтесь, що двигун вимкнений

• переконайтесь, що ланцюг встановлений надійно

• використовуйте круглий напилок відповідного до вашого ланцюга розміру

Розмістіть напилок на різець, натискайте прямо вперед. Тримайте напилок як
вказано на малюнку.

-26-

Після того, як всі різці були заточені, перевірте глибину канавки. Обробіть її
напилком у разі потреби, як вказано на малюнку.

1

2

3

(1) Правильний контрольно-вимірювальний прилад

(2) Зробіть виступ закругленим

(3) Стандарт глибини канавки 21BP: 0.64mm

Увага! Обов’язково закругліть різці в передній частині полотна, це знизить
імовірність зворотного удару і розірвання з’єднання.

Переконайтесь, що всі різці мають такуж саму довжину та кути країв (заточені
під одним кутом), як зображено на малюнку.

(1) Довжина різця

(2) Кут заточування

(3) Кут бічної пластини

(4) Кут ріжучої пластини

-27-

Час від часу перегортайте шину, щоб запобігти її зношенню.

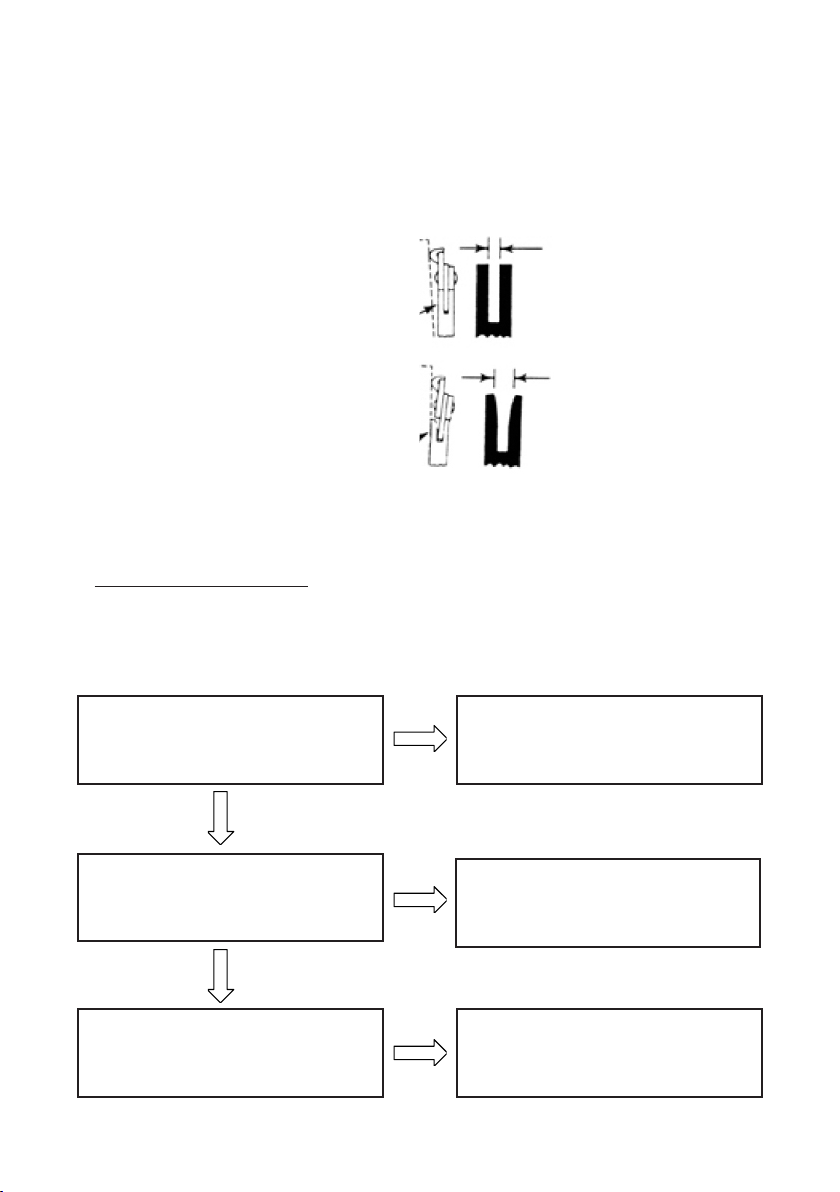

Рейка шини повинна бути завжди прямокутною. Перевіряйте її зношення –
прикладіть лінійку з боку різця, якщо між рейкою та різцем є просвіт, то все га­разд. Якщо немає, треба замінити шину.

Лінійка

Просвіт

Немає просвіту

Нахил ланцюга

МОЖЛИВІ ПРОБЛЕМИ ТА ЇХ ВИРІШЕННЯ

1. Проблема із запуском

Увага! Переконайтесь, що система охолоджування знаходиться в неробочо­му стані.

Шина

Перевірте чи не попала в паливо
вода, перевірте, чи правильно
паливо було змішане.

Перевірте, чи не має двигун
надлишок палива

Заповніть бензобак правильною
паливною сумішшю.

Висушіть свічку або поміняйте
на нову. Потягніть стартер,
не використовуючи дросель

Перевірте запалення свічки

Встановіть нову свічку
запалення

-28-

2. Потужність двигуна недостатня або двигун не збільшує швидкість або не

працює як слід на неробочому ході.

Перевірте чи не попала в паливо
вода, перевірте, чи правильно
паливо було змішане.

Перевірте, чи не забруднені пові­тряний фільтр і паливний фільтр.

Перевірте, чи правильно
відрегульовано карбюратор.

3. Мастило не змащує

Можливо мастило низької якості.

Заповніть бензобак правильною
паливною сумішшю.

Почистіть.

Відрегулюйте стрілки
швидкості.

Замінити мастило.

Перевірте, чи не забруднені
масляні отвори.

-29-

Почистіть їх.

ТЕХНІЧНІ ДАНІ

Бензопила FA-45S

Артикул ....................................................................................................81-002

Потужність двигуна............................................................1,7 кВт / 7500 об/хвил

Об’єм двигуна........................................................................................... 45 см

Тип двигуна...............Двотактний одноциліндровий з повітряним охолодженням

Довжина шини.........................................................................................45,7 см

Ємність паливного бака............................................................................520 мл

Ємність масляного бака............................................................................260 мл

Вага брутто.................................................................................................7,7 кг

Вага нетто...................................................................................................5,9 кг

Бензопила FA-58S

Артикул.....................................................................................................81-003

Потужність двигуна............................................................2,5 кВт / 8500 об/мин

Об’єм двигуна............................................................................................58 см

Тип двигуна...............Двотактний одноциліндровий з повітряним охолодженням

Довжина шини.........................................................................................50,8 см

Ємність паливного бака............................................................................520 мл

Ємність масляного бака............................................................................260 мл

Вага брутто....................................................................................................9 кг

Вага нетто......................................................................................................8 кг

3

3

-30-

Газонокосилки

Минимойки

Опрыскиватели

Культиваторы

СТАРАЕТСЯ ДЛЯ МЕНЯ

Мотопомпы

Садовые

измельчители
