TABLEAU DE BORD (CONDUITE À GAUCHE)

La présence et la position des commandes, instruments et témoins lumineux varient en fonction des versions.

7. Airbag côté passager – 8. Boîte à gants – 9. Commandes chauffage/aération/climatisation – 10. Commandes lève-glace électrique – 11. Levier de vitesses – 12. Platine des commandes – 13. Airbag conducteur

QUICK START

KA00177m

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 1

QUICK START

TABLEAU DE BORD (CONDUITE À DROITE)

La présence et la position des commandes, instruments et témoins lumineux varient en fonction des versions.

1. Aérateur latéral – 2. Airbag passager – 3. Aérateurs centraux – 4. Vide-poches/autoradio – 5. Levier gauche : commande feux extérieurs – 6. Tableau de bord et témoins – 7. Levier droit : commandes essuie-glace de pare-brise, essuie-glace de lunette AR, trip computer – 8. Airbag conducteur – 9. Platine des commandes – 10. Commandes lève-glace électrique – 11. Levier de vitesses –

12. Commandes chauffage/aération/climatisation – 13. Boîte à gants

KA00178m

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 2

QUICK START

TABLEAU ET INSTRUMENTS DE BORD

KA00161m

KA00162m

Versions conduite à gauche A Tachymètre (compteur de vitesse). B Indicateur de niveau de carburant

avec témoin de réserve.

C Indicateur de la température

du liquide de refroidissement du moteur avec témoin de température maximum.

D Compte-tours. E Écran numérique.

Les témoins

et Ene sont présents

que sur les versions Diesel.

Versions avec écran numérique

Versions avec écran multifonction

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 3

QUICK START

KA00163m

KA00164m

Versions conduite à droite A Compte-tours. B Indicateur de niveau de carburant

avec témoin de réserve.

C Indicateur de la température

du liquide de refroidissement du moteur avec témoin de température maximum.

D Tachymètre (compteur de vitesse). E Écran numérique.

Les témoins

et Ene sont présents

que sur les versions Diesel.

Versions avec écran numérique

Versions avec écran multifonction

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 4

QUICK START

ÉCRAN NUMÉRIQUE

PAGE-ÉCRAN STANDARD

La page-écran standard affiche les indications suivantes :

A Position assiette des phares

(uniquement si les feux de croisement sont allumés)

B Heure (toujours affichée, même

si la clé est enlevée et les portes avant sont fermées)

C Gear Shift Indication (indication

du changement de vitesse)

D Odomètre (visualisation des

kilomètres ou milles parcourus)

E Indication de la fonction Auto-Start-

Stop

Remarque La clé enlevée (à l’ouverture d’au moins une des portes avant), l’écran s’allume en visualisant pendant quelques secondes l’heure et l’indication des kilomètres ou milles parcourus.

BOUTONS DE COMMANDE

+ Pour faire défiler la page-écran et les

options correspondantes vers le haut ou pour augmenter la valeur affichée.

MENU Pression courte pour accéder

ESC

au menu et/ou passer à la page-écran suivante ou bien valider son choix.

Pression prolongée pour revenir à la page-écran standard.

KA00165m KA00016m

– Pour faire défiler la page-écran

et les options correspondantes vers le bas ou pour diminuer la valeur affichée.

MENU DE CONFIGURATION

Le menu peut être activé par une pression courte sur le bouton MENU ESC.

En appuyant de manière répétée sur les touches + et –, on peut se déplacer dans la liste du menu de configuration.

Les modalités de gestion à ce point diffèrent entre elles selon la rubrique sélectionnée.

Le menu est composé des fonctions suivantes :

– HOUR – BUZZ – SPEED – UNIT – P BAG (*)

(*) Fonction activable uniquement par le concessionnaire.

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 5

QUICK START

ÉCRAN MULTIFONCTION (le cas échéant)

Le véhicule peut être équipé d’un écran multifonction en mesure d’offrir au conducteur des informations utiles, en fonction de ce qui a été précédemment configuré, pendant la conduite du véhicule.

PAGE-ÉCRAN « STANDARD »

La page-écran standard affiche les indications suivantes :

A Température extérieure B Heure (toujours affichée, même

si la clé est enlevée et les portes avant sont fermées)

C Indication de la fonction Auto-Start-

Stop

D Gear Shift Indication (indication

du changement de vitesse)

E Odomètre (visualisation

des kilomètres ou milles parcourus)

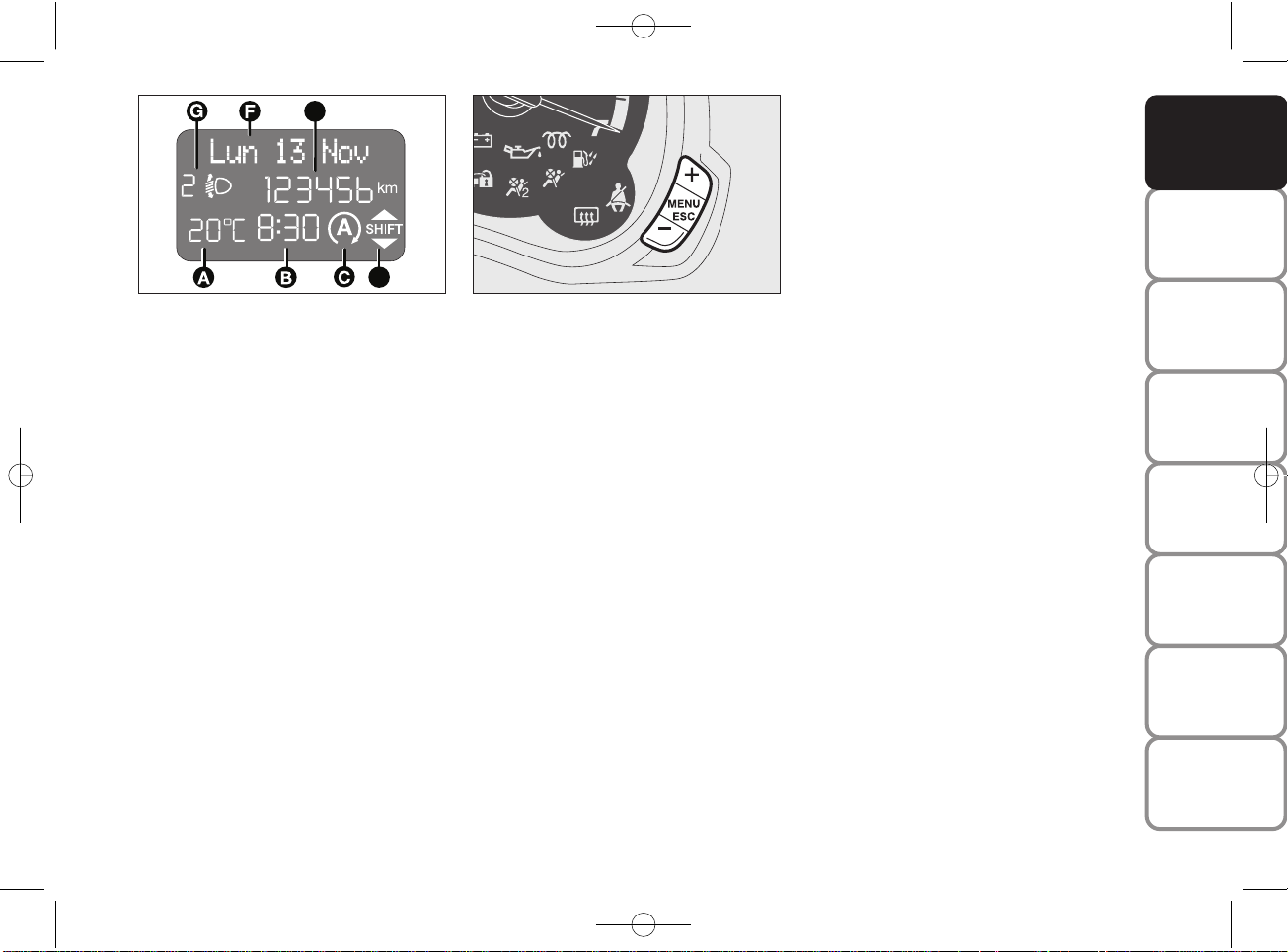

F Date G Position assiette des phares

(uniquement si les feux de croisement sont allumés)

Remarque À l’ouverture d’une porte avant, l’écran s’active en visualisant pendant quelques secondes l’heure et les kilomètres ou milles parcourus.

BOUTONS DE COMMANDE

+ Pour faire défiler la page-écran et les

options correspondantes vers le haut ou pour augmenter la valeur affichée.

KA00166m KA00016m

MENU Pression courte pour accéder

ESC

au menu et/ou passer à la page-écran suivante ou bien valider son choix. Pression prolongée pour revenir à la page-écran standard.

– Pour faire défiler la page-écran

et les options correspondantes vers le bas ou pour diminuer la valeur affichée.

MENU DE CONFIGURATION

Le menu est composé d’une série de fonctions disposée en « cercle », dont la sélection, à l’aide des boutons + et –, permet d’accéder aux différentes opérations possibles et au réglage (configuration) indiqués ci-après. Pour certaines rubriques (Réglage de l’heure et Unité de mesure), un sous-menu est prévu. Le menu de configuration peut être activé par une pression courte sur le bouton MENU

ESC.

En appuyant de manière individuelle sur les touches + ou –, on peut se déplacer sur la liste du menu de configuration. Les modalités de gestion à ce point diffèrent entre elles selon la caractéristique de la rubrique sélectionnée.

Le menu est composé des fonctions suivantes :

– MENU – BEEP VITESSE – DONNÉES TRIP B – RÉGLAGE DE L’HEURE – RÉGLAGE DE LA DATE – VOIR RADIO – UNITÉ DE MESURE – LANGUE – VOLUME DES MESSAGES – VOL. DES TOUCHES – AIRBAG PASSAGER (*) – ÉCLAIRAGE DE COURTOISIE – SORTIE MENU

(*) Fonction activable uniquement par le concessionnaire.

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 6

QUICK START

BLOCAGE ET DÉBLOCAGE PAR TÉLÉCOMMANDE

Appuyer sur le bouton de déblocage A pour ouvrir la porta.

Appuyer sur le bouton de déblocage B pour activer le verrouillage centralisé.

Appuyer sur le bouton C en exerçant une double pression pendant quelques secondes pour ouvrir le hayon du coffre à bagages.

KA00206m

VOLANT

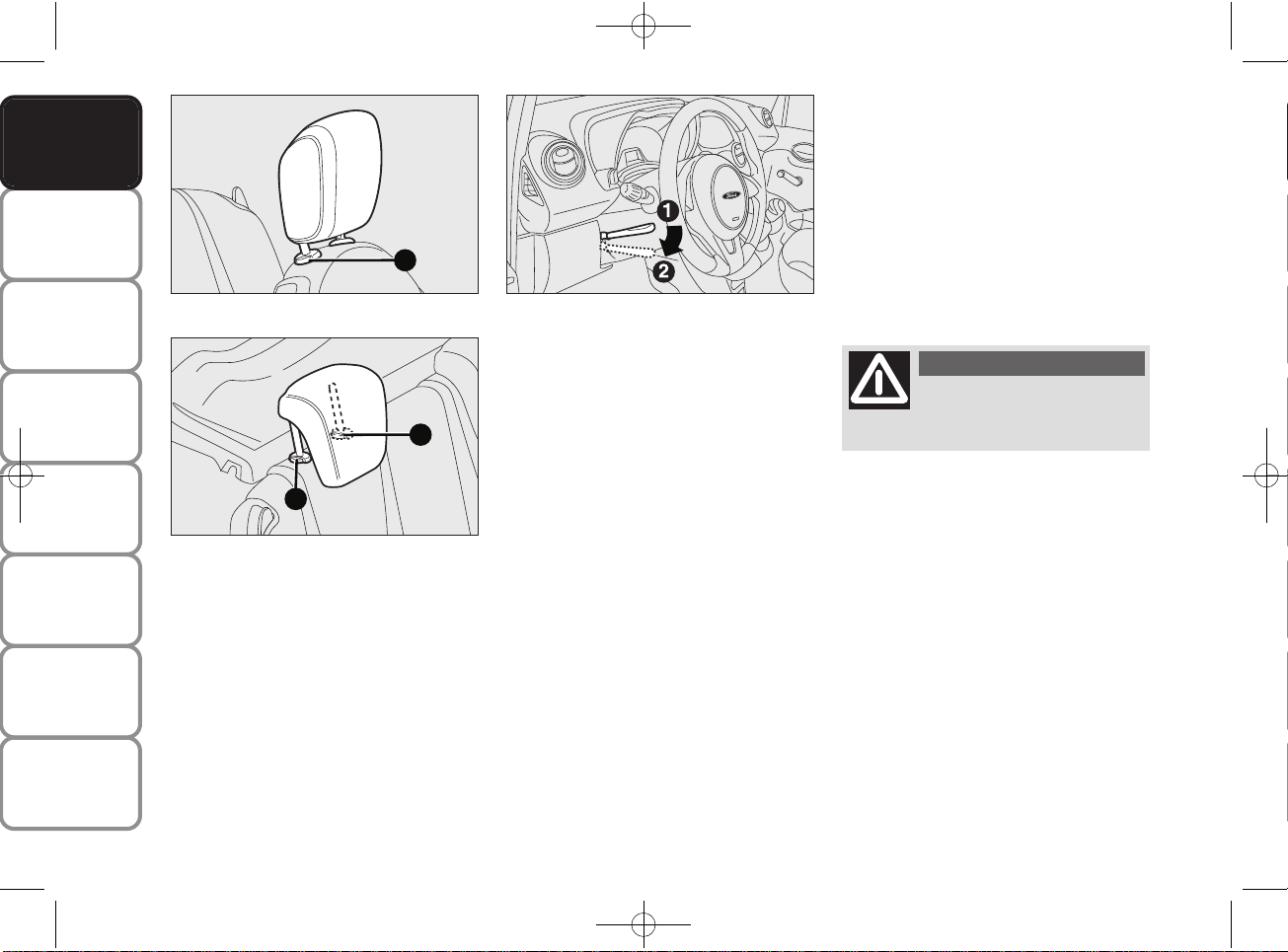

Il peut être réglé dans le sens vertical (le cas échéant).

Pour effectuer le réglage, déplacer le levier vers le bas, en position 2, régler le volant à la position la plus appropriée et le bloquer dans cette position en mettant le levier en position 1.

KA00185m

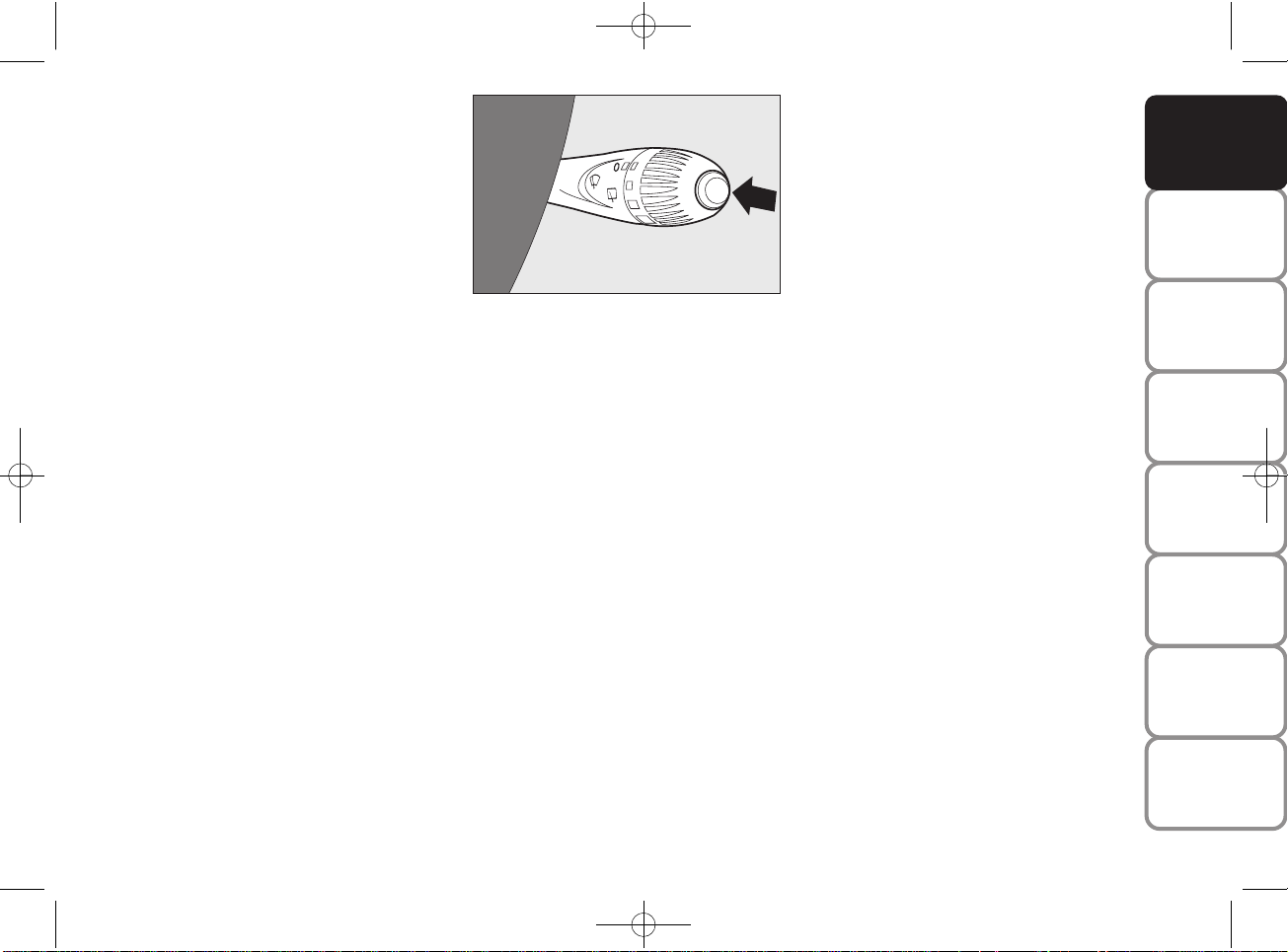

TRIP

KA00017m

TRIP COMPUTER

Généralités

La rubrique « Trip computeur » permet de visualiser, avec la clé sur MAR, les valeurs relatives au fonctionnement du véhicule. Cette fonction se compose de deux trips séparés appelés « Trip A » et « Trip B ».

Le « Trip A » affiche :

❒

Autonomie

❒

Distance

❒

Consommation moyenne

❒

Consommation instantanée

❒

Vitesse moyenne

❒

Durée du voyage (durée de conduite).

Le « Trip B » affiche :

❒

Distance B

❒

Consommation moyenne B

❒

Vitesse moyenne B

❒

Durée du voyage B (durée de conduite).

❒

Réinitialisation Trip B

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 7

QUICK START

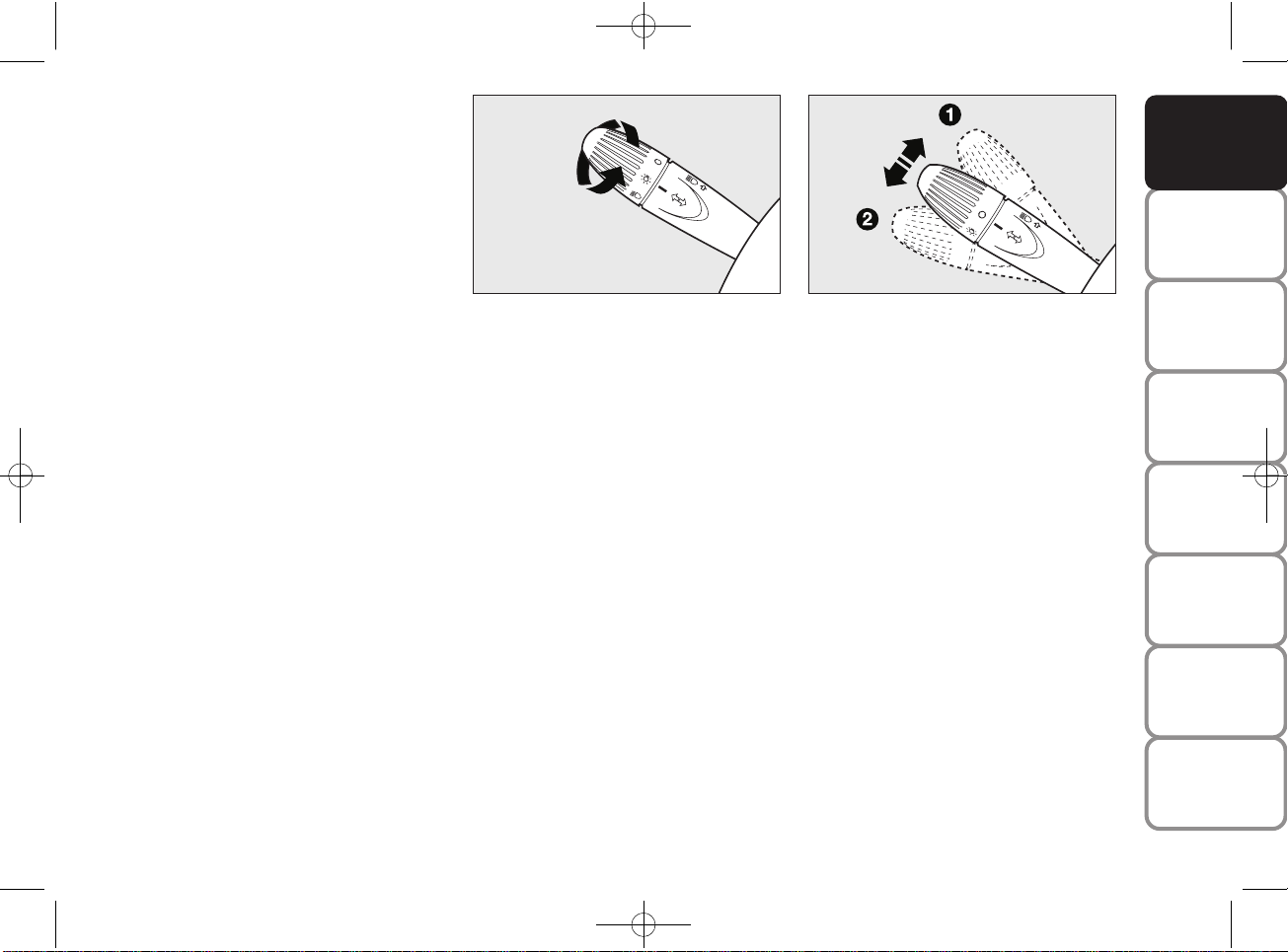

FEUX EXTÉRIEURS

Le levier gauche commande la plupart des feux extérieurs. L’éclairage extérieur s’enclenche uniquement avec la clé de contact tournée sur MAR. Quand on allume les feux extérieurs, on a aussi l’allumage du tableau de bord et des commandes situées sur le tableau de bord.

FEUX ÉTEINTS

Sélecteur tourné sur O.

FEUX DE POSITION

Tourner le sélecteur sur

FEUX DE CROISEMENT

Tourner le sélecteur sur

FEUX DE ROUTE

Sélecteur en position

, pousser le levier en avant vers le tableau de bord (position stable).

KA00109m

NETTOYAGE DES VITRES

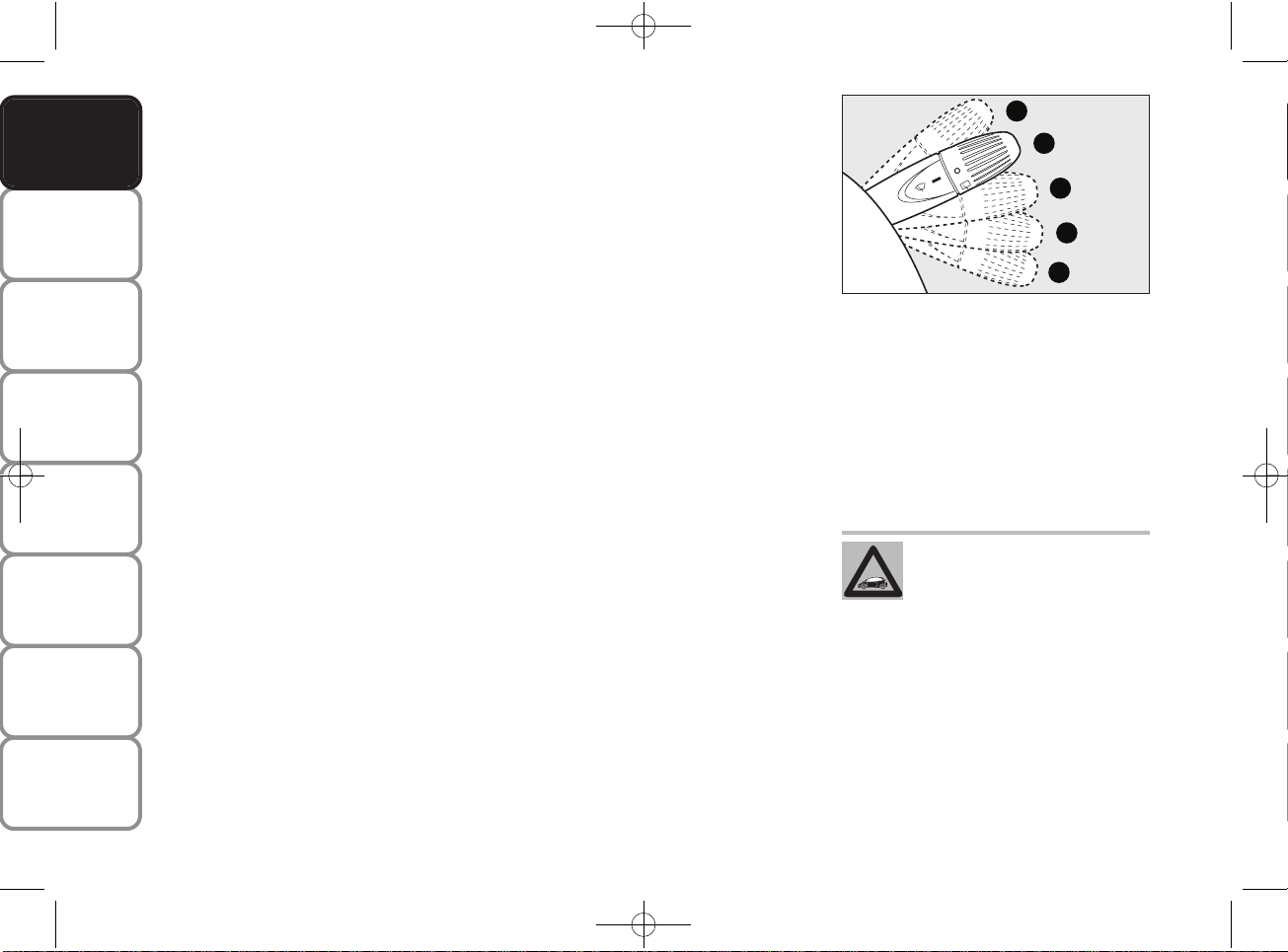

ESSUIE-GLACE/LAVE-GLACE

Les positions du levier sont cinq (4 niveaux de vitesse) :

A essuie-glace arrêté. B fonctionnement à intermittence. C fonctionnement continu lent. D fonctionnement continu rapide. E fonctionnement rapide temporaire

(position instable).

Fonction « Lavage intelligent »

En tirant le levier vers le volant (position instable), on actionne le laveglace. L’essuie-glace avant s’active automatiquement et s’arrête 3 coups après avoir relâché la commande, pour l’élimination des dernières gouttes.

ESSUIE-GLACE DE LUNETTE AR/ LAVE-GLACE DE LUNETTE AR

L’essuie-glace arrière s’actionne en tournant le sélecteur en position

. En tirant le levier vers le tableau de bord (position instable), le lave-glace arrière est actionné. L’essuie-glace arrière s’active automatiquement et s’arrête 3 coups après avoir relâché la commande, pour l’élimination des dernières gouttes. Une fois l’essuieglace en marche, l’essuie-glace arrière est activé automatiquement lorsque l’on passe la marche arrière.

KA 00 111m

APPELS DE PHARES

Ils sont obtenus en tirant le levier vers le volant (position instable).

CLIGNOTANTS

Placer le levier en position (stable) : vers le haut (position a) : activation

de l’indicateur de direction de droite ; vers le bas (position b) : activation

de l’indicateur de direction de gauche.

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 8

QUICK START

KA00203m

KA00204m

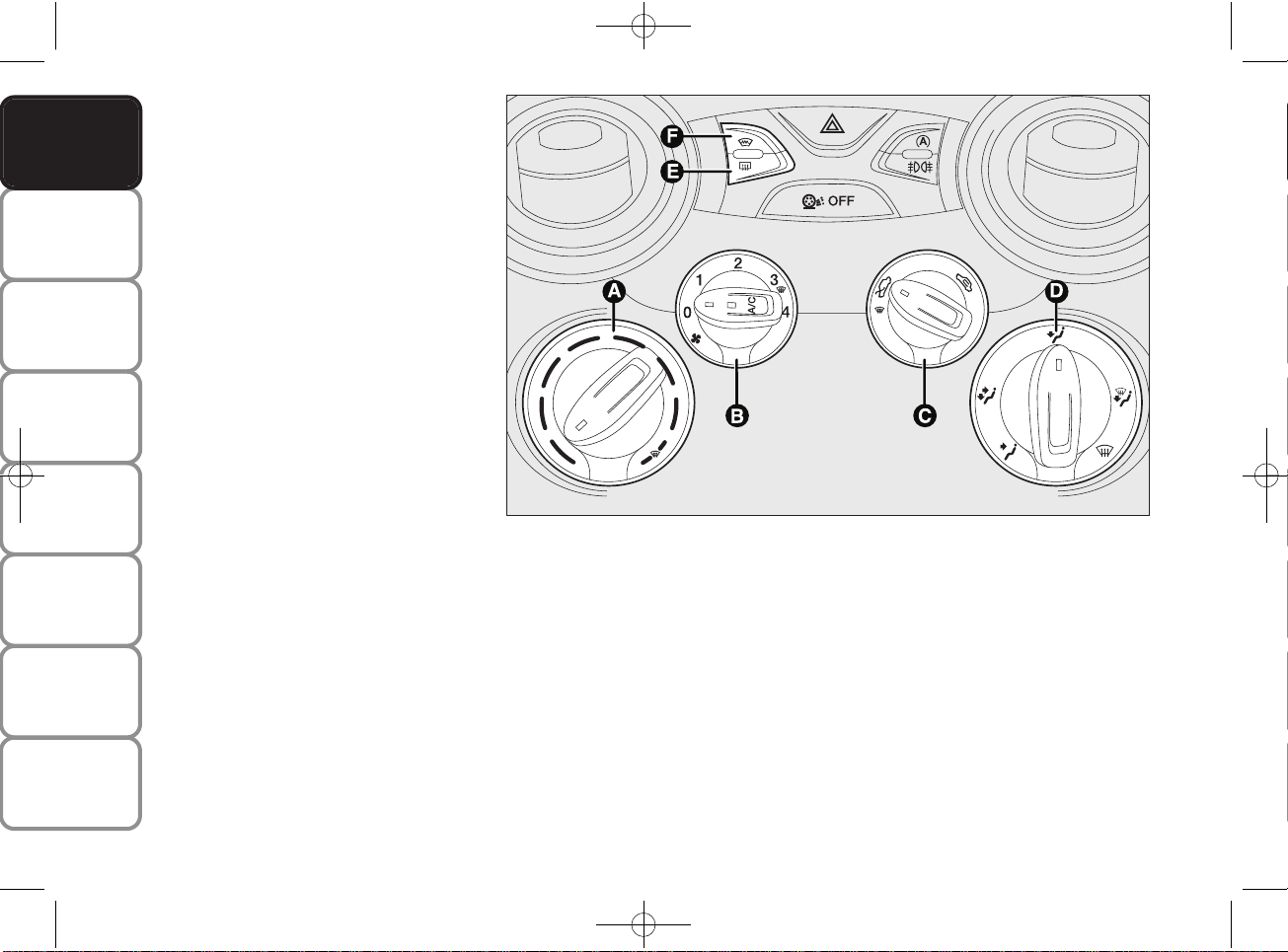

CLIMATISEUR MANUEL

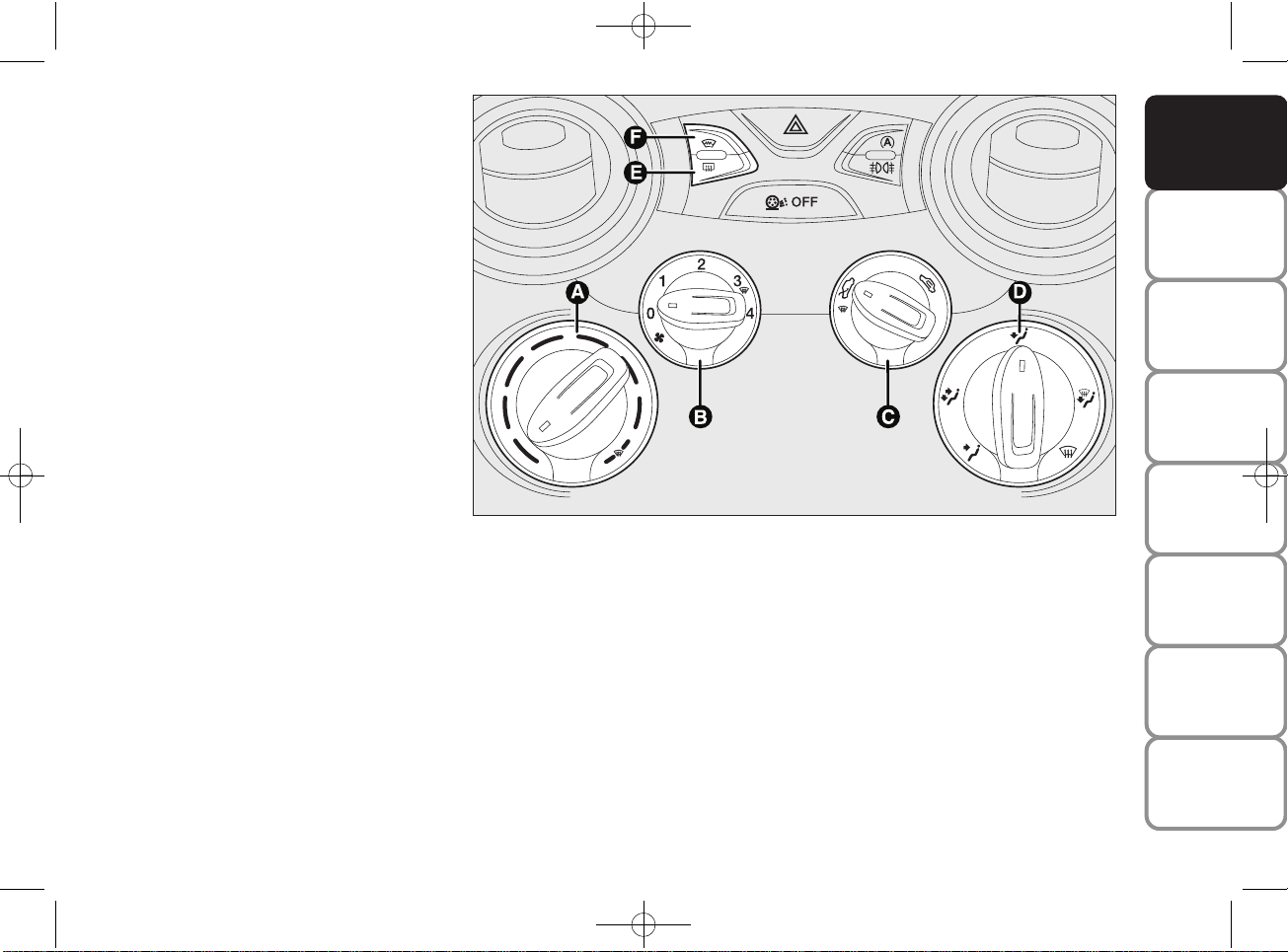

A Manette de la température de l’air (rouge-chaud/bleu-froid). B Manette de vitesse du ventilateur et activation/désactivation du climatiseur. C Manette de recyclage de l’air. D Manette de répartition de l’air.

E Bouton d’activation/désactivation de la lunette dégivrante. F Bouton d’activation/désactivation de la lunette dégivrante.

KA00209m

AÉRATEURS

Réglage : agir sur l’aérateur en l’orientant dans la direction souhaitée.

Ouverture : pour ouvrir l’aérateur, faire levier sur le point indiqué par la flèche.

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 9

QUICK START

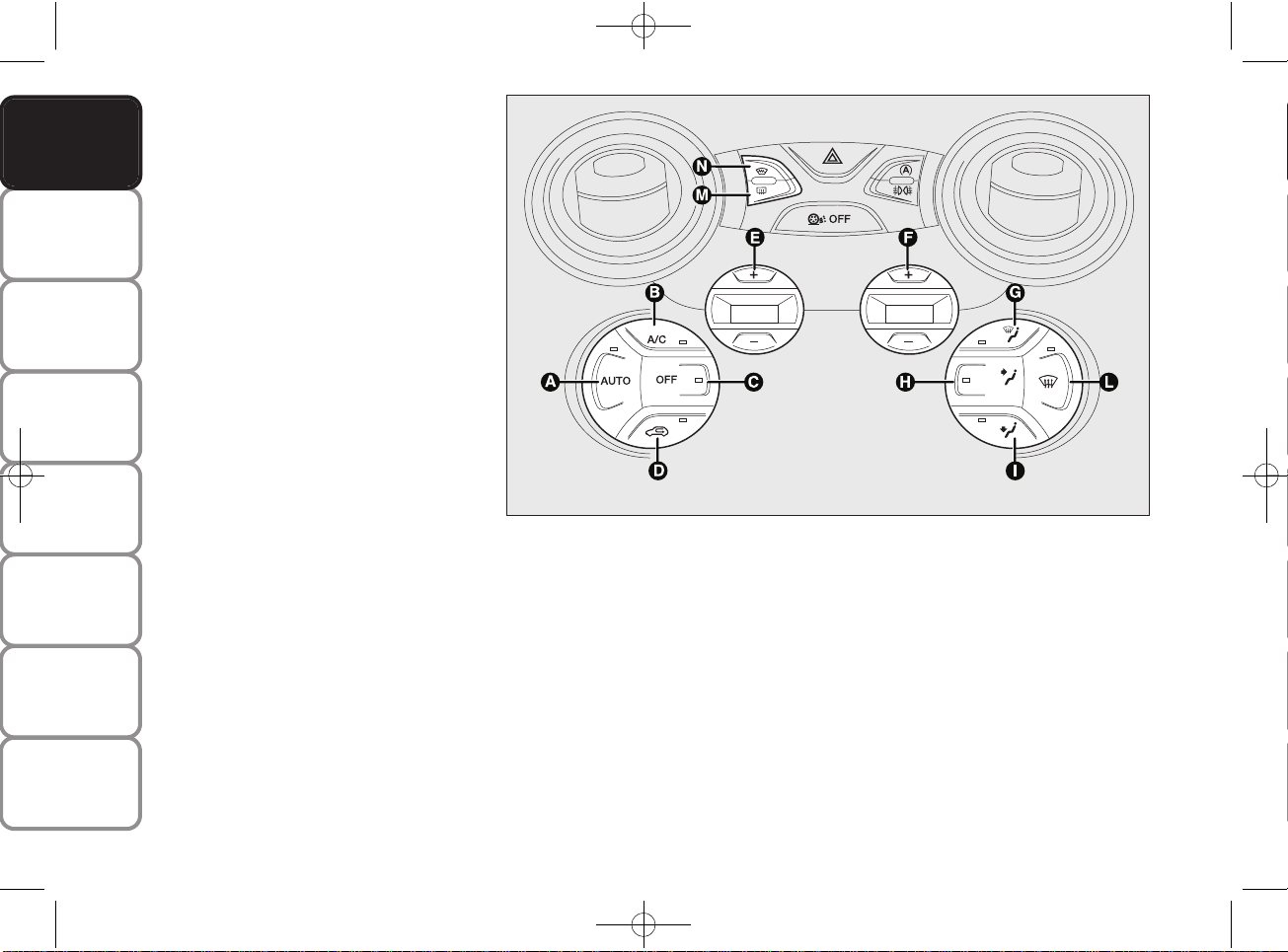

CLIMATISEUR AUTOMATIQUE

Bouton AUTO - A

Activation de la fonction automatique du climatiseur

Bouton A/C - B

Activation/Désactivation du compresseur

Bouton OFF - C

Extinction du système

Bouton

…

- D

Activation/Désactivation du recyclage de l’air

Boutons +, –, E

Réglage de la température souhaitée

Boutons +, –, F

Réglage de la vitesse du ventilateur

Boutons

y μ∂

- G H I

Sélection manuelle distribution d’air

Bouton

- L

Désembuage/dégivrage rapide des vitres avant

Désembuage/ Dégivrage de la lunette dégivrante

Appuyer sur le bouton M pour activer cette fonction.

Désembuage/ Dégivrage de la lunette dégivrante

Appuyer sur le bouton N pour activer cette fonction

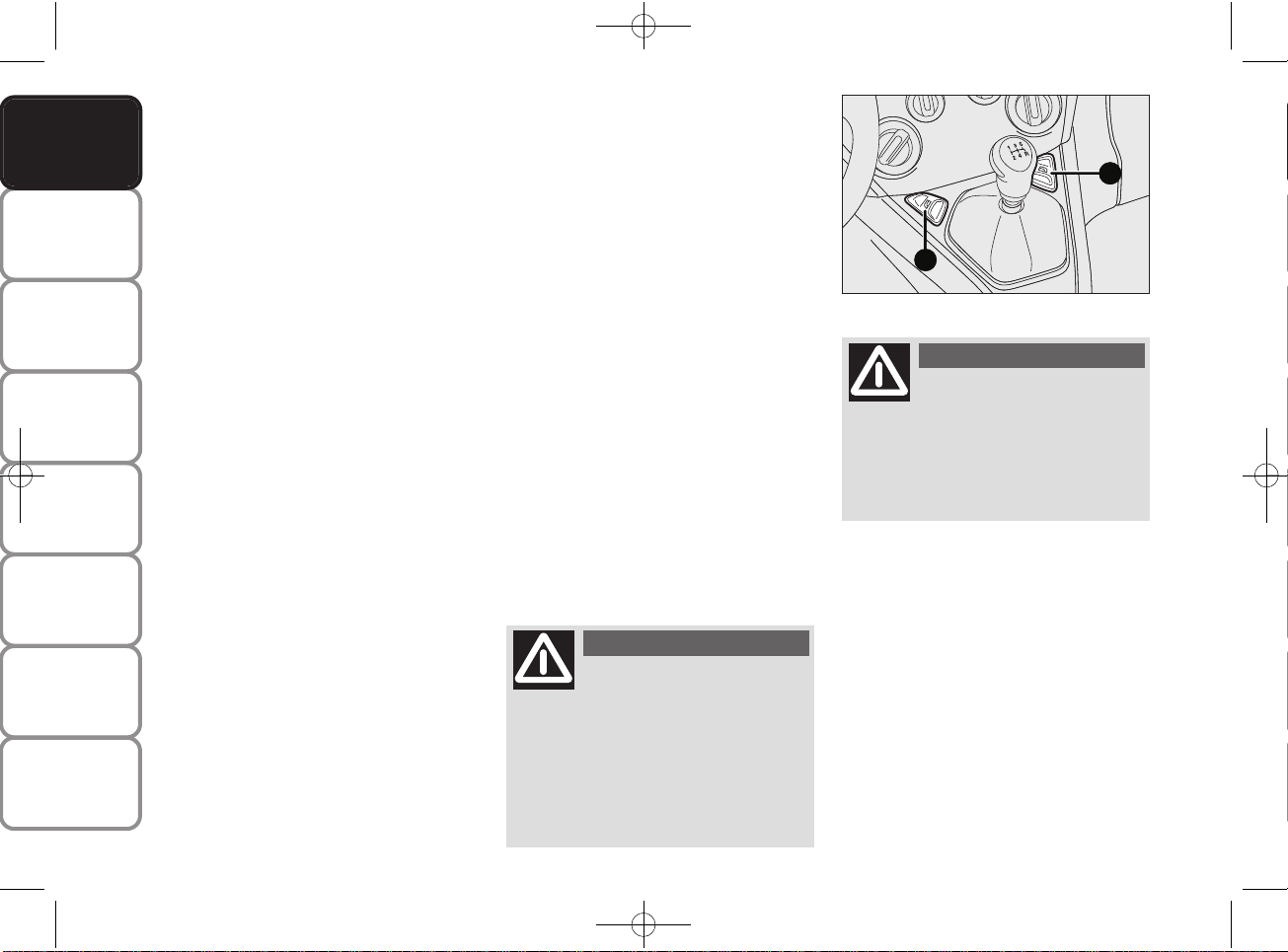

UTILISATION DE LA BOÎTE DE VITESSES MANUELLE

Pour engager les vitesses, enfoncer à fond l’embrayage et placer le levier de vitesses sur la position souhaitée (le schéma d’engagement des vitesses est indiqué sur le pommeau du levier).

Pour engager la marche arrière R à partir du point mort, procéder comme suit : soulever la bague coulissante A située sous le pommeau et déplacer simultanément le levier à droite puis en arrière.

KA00191m

KA00060m

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 10

QUICK START

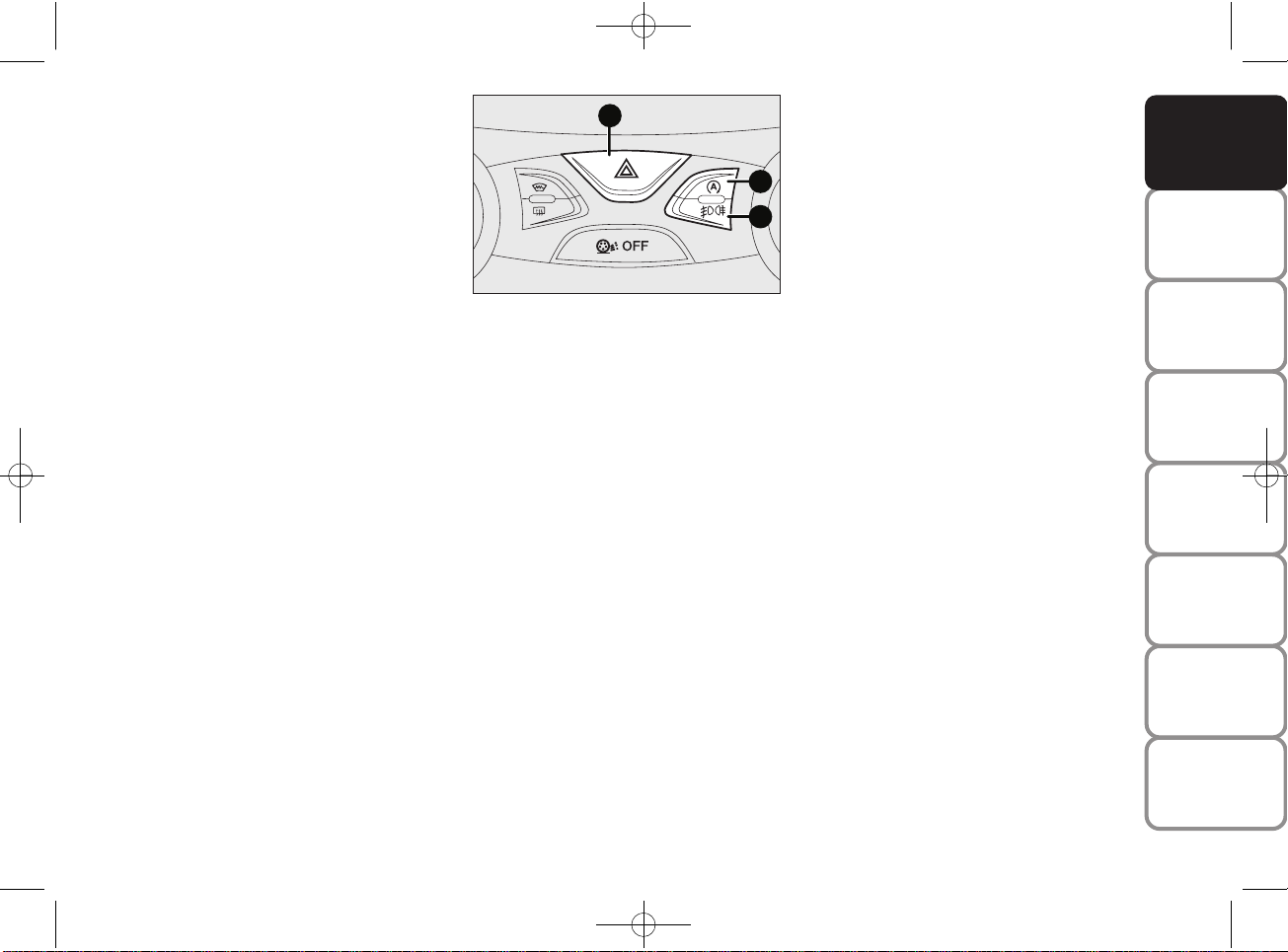

COMMANDES

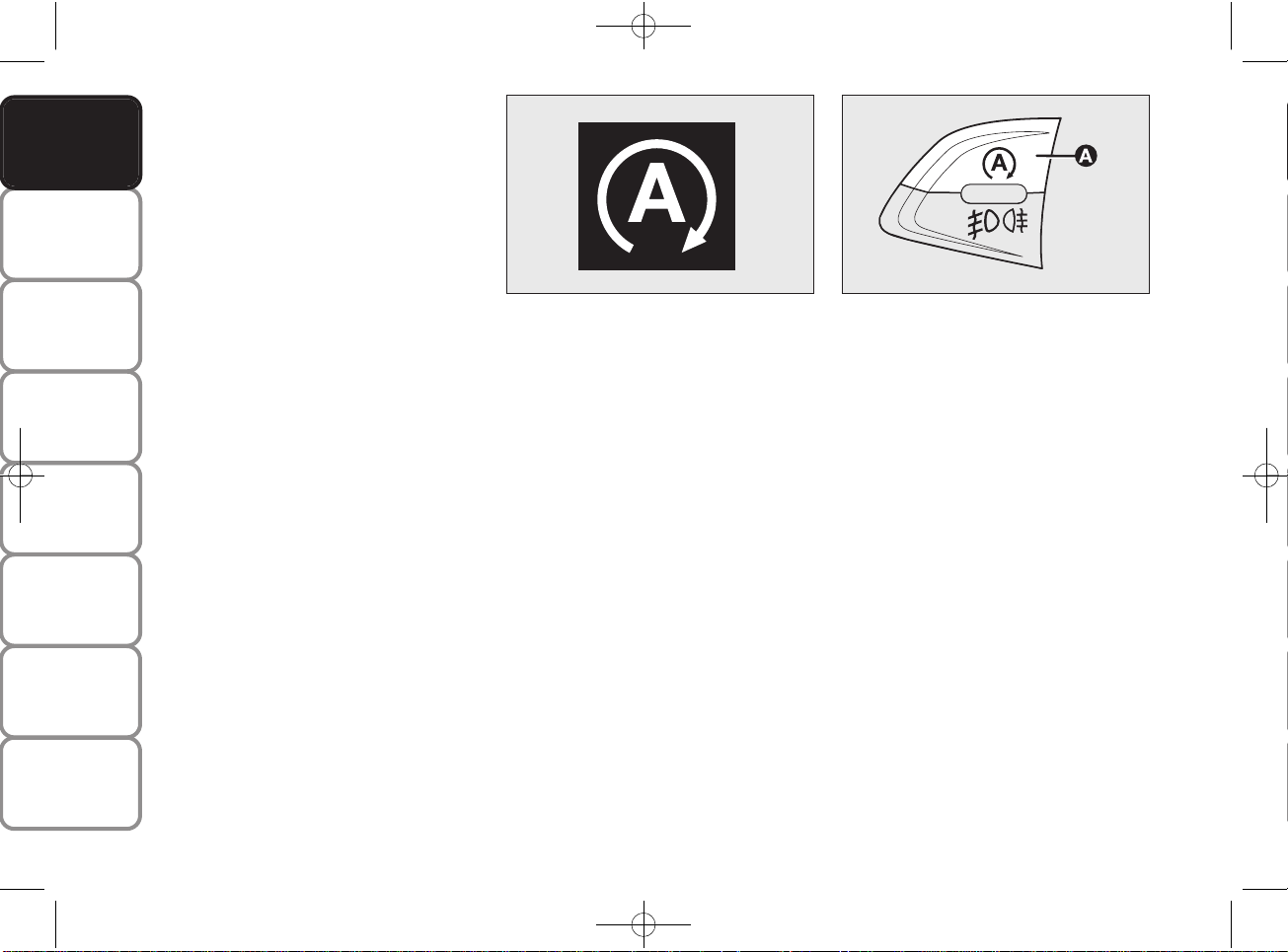

FEUX ANTIBROUILLARD/ ANTIBROUILLARD AR (le cas échéant)

Pour allumer les feux antibrouillard et les antibrouillard AR, utiliser le bouton A de la manière suivante :

1° Pression : allumage des feux

antibrouillard

2° Pression : allumage des feux

antibrouillard AR 3° Pression : extinction des feux. Lorsque les feux antibrouillard sont

enclenchés, sur le tableau de bord le témoin

5 s’allume ; lorsque les feux

antibrouillard AR sont enclenchés, le témoin 4 s’allume sur le tableau de bord.

L’activation des feux antibrouillard peut avoir lieu si les feux de croisement sont allumés.

KA00205m

SYSTÈME AUTO-START-STOP

INTRODUCTION

Le dispositif Auto-Start-Stop coupe automatiquement le moteur chaque fois que le véhicule est à l’arrêt et le redémarre quand le conducteur décide de se remettre en route.

Ceci augmente l’efficacité du véhicule en réduisant la consommation, l’émission de gaz dangereux et la pollution sonore.

Le système est activé à chaque démarrage du véhicule.

Remarque Si l’on préfère privilégier le confort climatique, il est possible de désactiver le système Auto-StartStop pour obtenir le fonctionnement continu du système de climatisation.

MODES DE FONCTIONNEMENT Mode d’arrêt du moteur

Véhicule à l’arrêt, le moteur s’arrête avec la boîte de vitesses au point mort et la pédale d’embrayage relâchée.

Remarque La fonction Auto-StartStop est automatiquement désactivée si on ne dépasse pas 10 km/h pendant environ 2 secondes, ceci pour éviter des arrêts répétés du moteur lorsque l’on roule au pas.

L’arrêt du moteur est signalé par le témoin sur l’écran numérique.

Mode de redémarrage du moteur

Pour permettre le ré-allumage du moteur, appuyer sur la pédale d’embrayage.

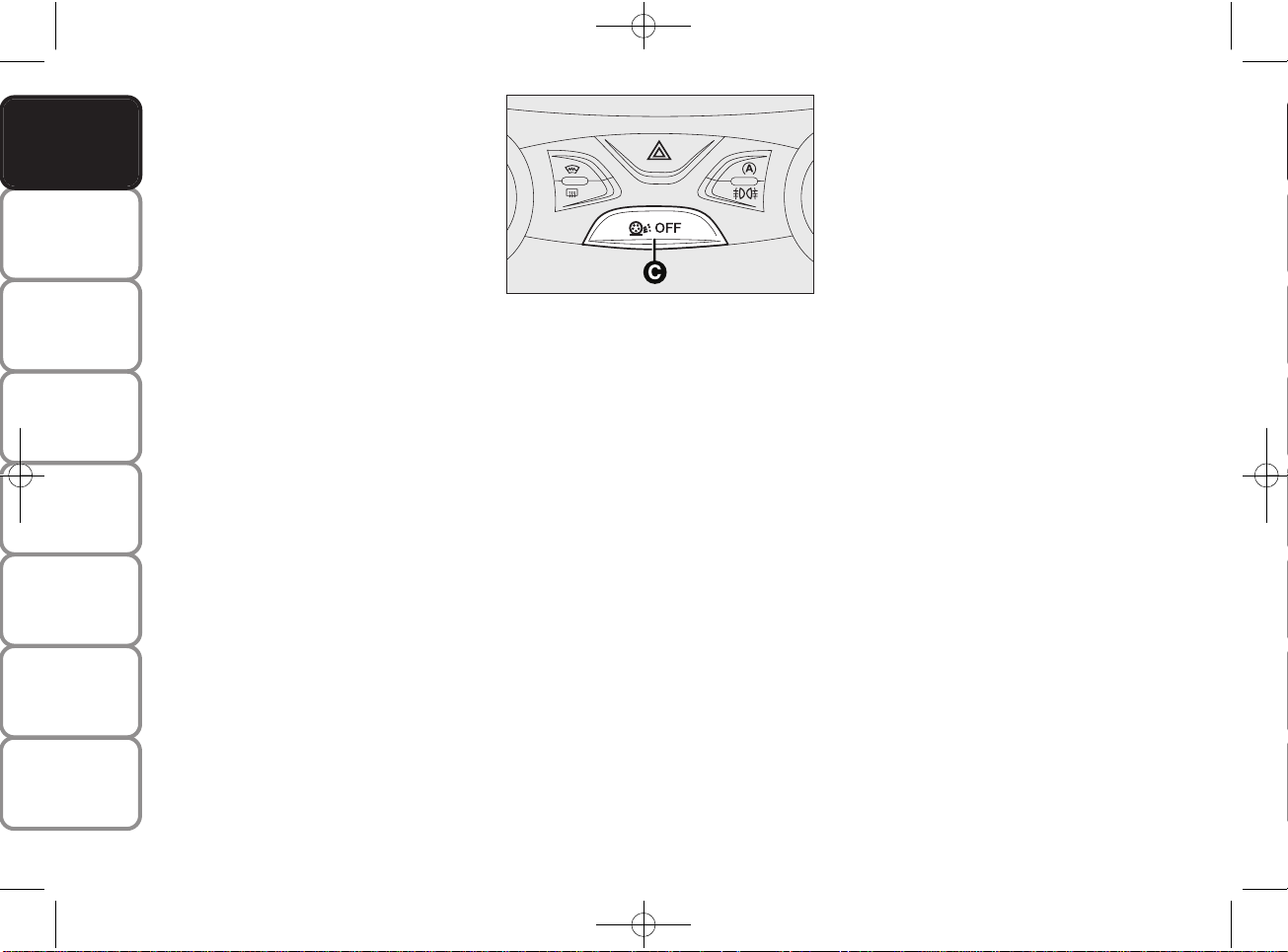

ACTIVATION ET DÉSACTIVATION EN MODE MANUEL

Le dispositif peut être activé/désactivé à l’aide du bouton du tableau de bord

(voir le paragraphe « Commandes »).

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 11

QUICK START

SIÈGES

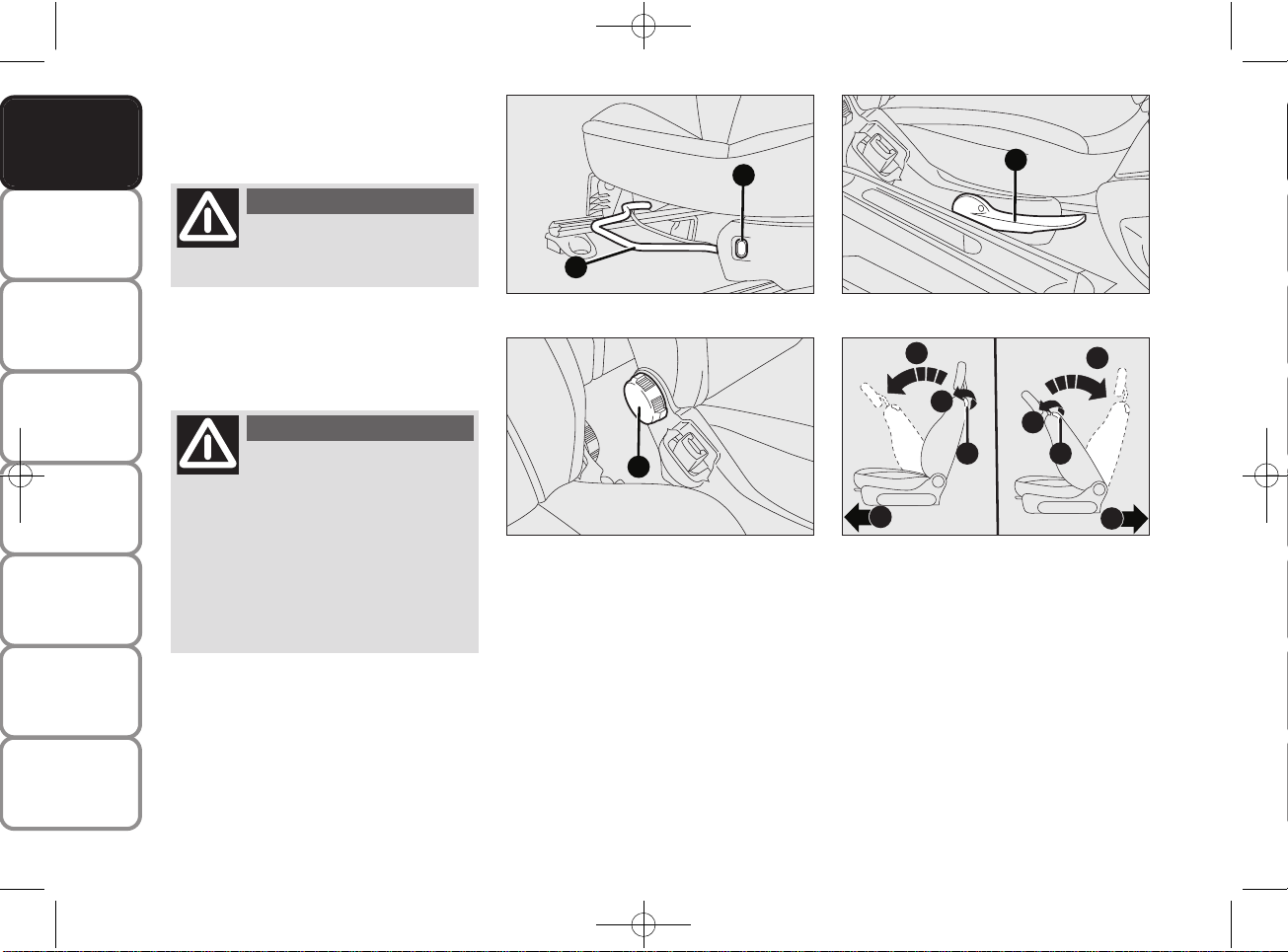

SIÈGES AVANT Réglage dans le sens longitudinal

Soulever le levier A et pousser le siège vers l’avant ou vers l’arrière.

Chauffage des sièges

Appuyer sur le bouton E pour activer/désactiver la fonction.

Réglage de l’inclinaison du dossier Tourner le pommeau B.

Réglage en hauteur

Le levier C permet de soulever ou de baisser la partie arrière du coussin pour améliorer le confort de la position du conducteur.

CONDITIONS DANS LESQUELLES LE MOTEUR NE S’ARRÊTE PAS

Avec le dispositif actif, pour des raisons de confort, de réduction des émissions polluantes et de sécurité, le motopropulseur ne s’arrête pas dans certaines conditions, parmi lesquelles :

❒

moteur encore froid ;

❒

panne des composants ou du capteur du système Auto-Start-Stop ;

❒

température extérieure très basse, si l’indication spéciale correspondante est prévue ;

❒

dépression réduite du système de freinage, par exemple à la suite de pressions répétées sur la pédale de frein ;

❒

batterie insuffisamment chargée ;

❒

lunette AR chauffante activée ;

❒

pare-brise chauffant activé ;

❒

essuie-glace fonctionnant à la vitesse maximum pendant un certain temps ;

❒

régénération du filtre à particules en cours (uniquement sur les moteurs Diesel) ;

❒

porte conducteur non fermée ;

❒

ceinture de sécurité conducteur non attachée ;

❒

marche AR enclenchée (par exemple, lors de manœuvres de stationnement) ;

❒

climatiseur automatique, si un certain niveau de confort thermique n’est pas encore atteint ou activation du MAX-DEF ;

❒

au cours de la première période d’emploi, pour l’initialisation du système.

Dans les cas susmentionnés, un message d’information s’affiche sur l’écran numérique, suivi, le cas échéant, du clignotement du témoin .

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 12

QUICK START

Rabattement du dossier

Pour rabattre le dossier, actionner le levier D (mouvement a) et rabattre le dossier vers l’avant jusqu’à le bloquer (mouvement b) ; relâcher le levier D puis, en poussant le dossier, faire coulisser le siège vers l’avant (mouvement c, uniquement pour les sièges avec easy entry).

Côté conducteur, le cas échéant Mémoire de position

Pour ramener le siège à sa position d’origine, le faire coulisser en arrière en poussant le dossier jusqu’au blocage du siège (mouvement d), actionner le levier D (mouvement e) et soulever le dossier (mouvement f) jusqu’au déclic de blocage.

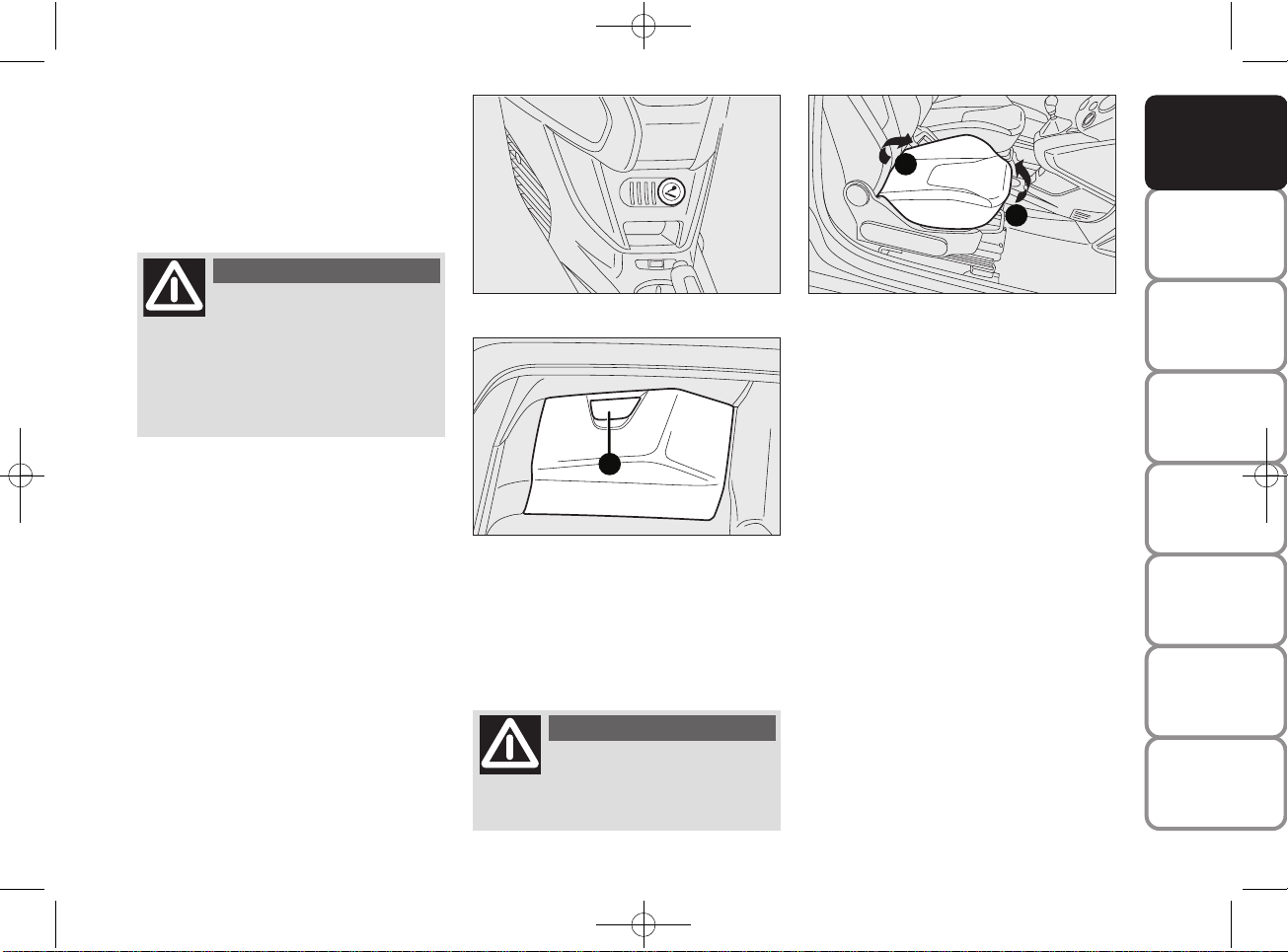

ATTENTION Si l’on actionne le levier D avant de bloquer le siège dans sa position initiale, on perd la position d’origine : dans ce cas, il faudra régler la position longitudinale du siège, selon les indications du paragraphe « Réglage longitudinal ».

KA00006m

KA00007m

KA00008m

Côté conducteur et côté passager, si l’option mémoire de position n’est pas prévue

Pour ramener le siège à sa position d’origine, le faire coulisser en arrière en poussant le dossier (mouvement d) ; actionner le levier D (mouvement e) et soulever le dossier (mouvement f) jusqu’au déclic de blocage. Régler la position longitudinale selon les indications du paragraphe « Réglage longitudinal ».

D D

KA00018m

Tous les réglages doivent impérativement être

effectués sur le véhicule à l’arrêt.

ATTENTION

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 13

QUICK START

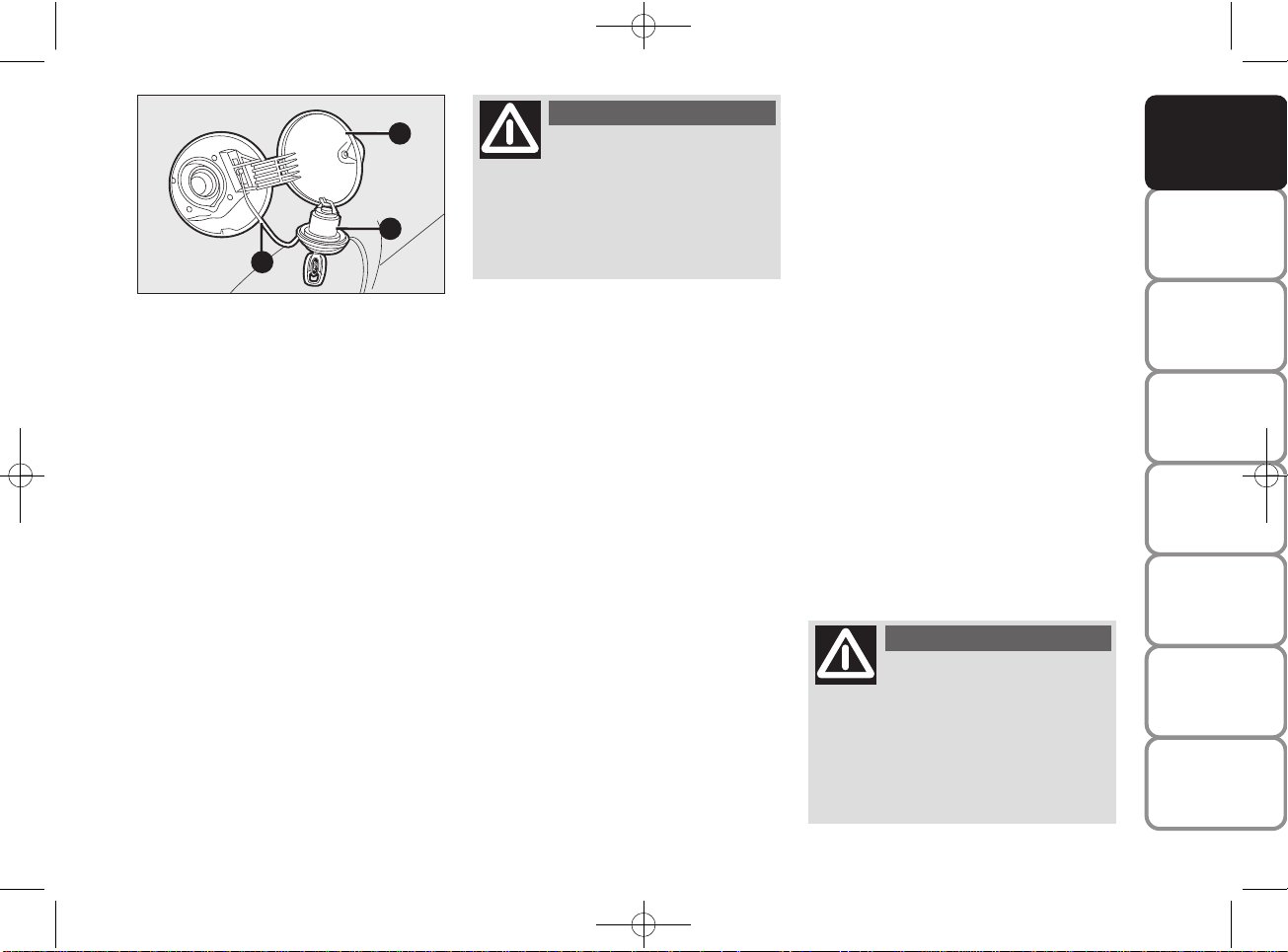

BOUCHON DU RÉSERVOIR DE CARBURANT

Le bouchon B est doté d’un dispositif de sécurité C qui le fixe au volet A pour éviter de le perdre.

À l’aide de la clé de contact, dévisser le bouchon B en le tournant dans le sens inverse des aiguilles d’une montre.

KA00043m

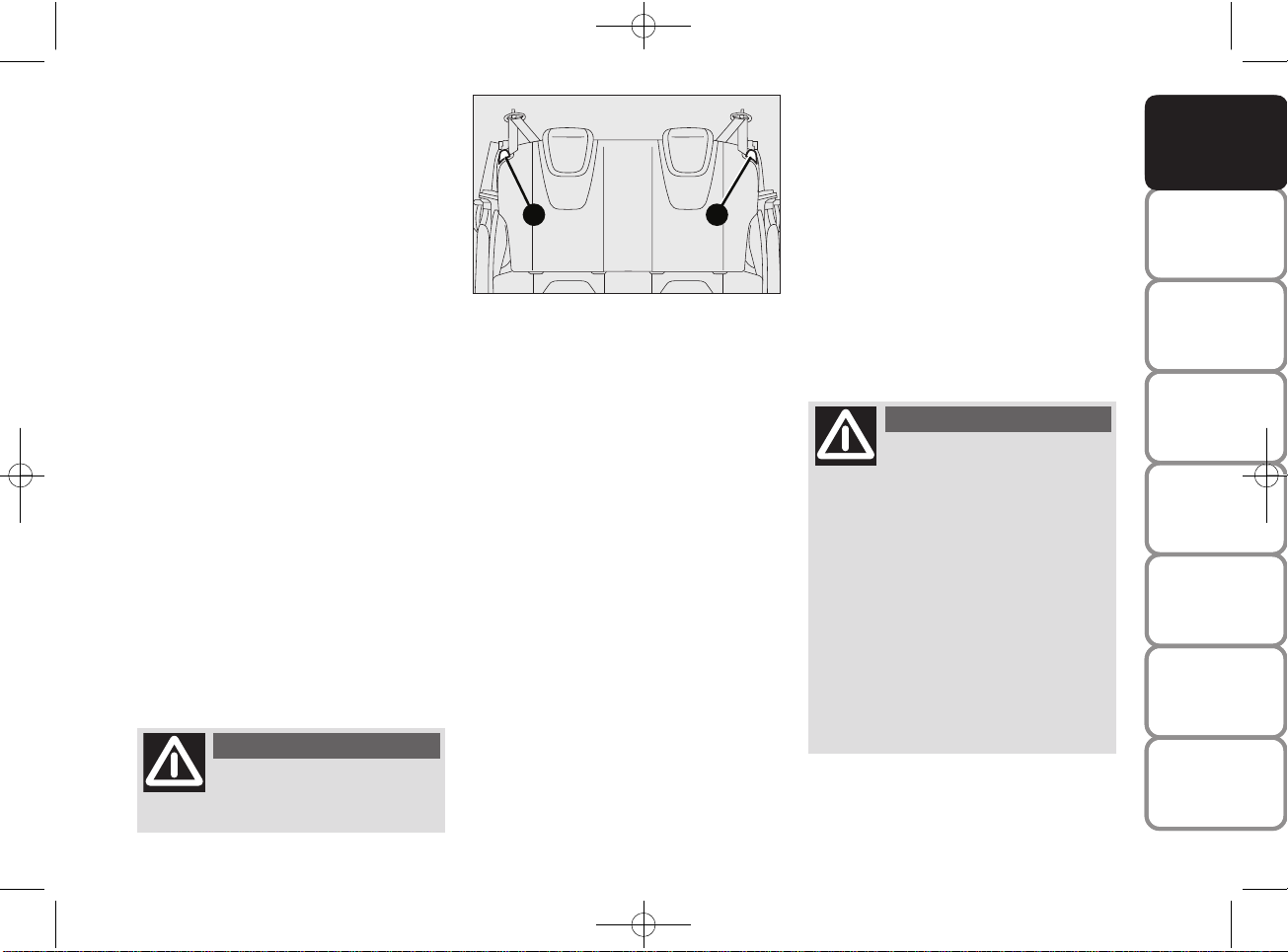

SIÈGES ARRIÈRE

Déblocage du dossier

❒

Pour les versions avec siège unique, soulever les leviers A et B et accompagner le dossier sur le coussin.

❒

Pour les versions avec siège dédoublé, soulever le levier A ou B pour débloquer, dans l’ordre, la partie gauche ou droite du dossier et accompagner le dossier sur le coussin.

Pour remettre le siège dans sa position d’utilisation normale

Procéder comme suit :

❒

déplacer latéralement les ceintures de sécurité en vérifiant que les courroies soient correctement déployées et non entortillées ;

❒

soulever les dossiers en les poussant en arrière jusqu’au déclic de blocage des deux mécanismes d’accrochage.

KA00019m

LÈVE-GLACE ÉLECTRIQUE AVANT (le cas échéant)

Les deux boutons sont positionnés des deux côtés du levier de vitesses et commandent :

A Ouverture/Fermeture de la vitre

de la porte de gauche.

B Ouverture/Fermeture de la vitre

de la porte de droite.

BAB

KA00035m

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 14

QUICK START

FORD AUDIO

FONCTIONS GÉNÉRALES

Allumage : pression touche

ON/OFF

Extinction : pression prolongée

touche ON/OFF

ENREGISTRER LE TÉLÉPHONE PORTABLE

ATTENTION Effectuer cette opération uniquement avec la voiture arrêtée.

Pour enregistrer votre téléphone portable, procéder comme suit :

❒

Appuyer sur

}

et dire « Réglages »,

puis, à l’issue du message fourni par

Ford Audio, dire « Enregistrer utilisateur ».

❒

Le système affiche à l’écran multifonction du combiné de bord un numéro de code (PIN) à utiliser pour l’enregistrement. Pour les deux phases suivantes, consulter la Notice du téléphone portable aux chapitres qui traitent de l’enregistrement et de la connexion via Bluetooth

®.

❒

Sur votre téléphone portable, rechercher les dispositifs

Bluetooth®(le réglage sur

le téléphone portable peut par exemple s’appeler Rechercher ou Nouveau dispositif). Sur cette liste, on trouve « Ford Audio » (nom qui identifie le Ford Audio de la voiture) : le sélectionner.

❒

Lorsque le portable le demande, insérer au moyen du clavier de votre téléphone le code PIN affiché à l’écran du combiné de bord. Si l’enregistrement se déroule correctement, le système dira « Connexion en cours », puis il affichera à l’écran le nom de l’utilisateur du téléphone portable enregistré.

Il est important d’attendre ce message de confirmation. Si vous appuyez sur

/MAIN ou&/ESC avant l’affichage

de ce message, on risque d’annuler la procédure d’enregistrement. Si l’enregistrement échoue, un message d’erreur s’affiche : dans ce cas, il faut répéter la procédure.

❒

Après l’enregistrement du téléphone portable, à la première connexion, Ford Audio vous souhaitera la « Bienvenue ». Lors des procédures d’enregistrement suivantes ou lors des connexions du même téléphone, ce message ne sera plus prononcé.

❒

Ford Audio demande si l’on souhaite copier le répertoire téléphonique du téléphone portable qui vient d’être enregistré sur le système Ford Audio. Il est conseillé de faire une copie du répertoire. Pour le copier, répondre « Oui », sinon, répondre « Non ».

❒

Sur certains téléphones portables compatibles, les noms du répertoire ne sont pas copiés automatiquement, mais doivent être transférés par l’utilisateur au moyen du clavier du téléphone. Si le Ford Audio vous le demande, effectuer cette procédure en suivant les instructions spécifiques du téléphone portable, puis appuyer sur

/MAIN en fin de procédure.

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 15

Imprimé n° 603.95.156 - 11/2010 - 1ère Édition

603.95.156 PP KA FR 1ed trip 15-10-2010 13:48 Pagina 16

Manuel de l’utilisateur

Merci d’avoir choisi Ford. Nous vous conseillons de prendre le temps nécessaire pour lire ce Manuel d’utilisation afin de mieux connaître votre voiture. Plus vous en saurez sur votre voiture, plus vous vous sentirez en sécurité et vous aurez plaisir à la conduire.

Remarque Le Manuel d’utilisation décrit les caractéristiques du produit et les options de toute la gamme, parfois même

avant que celles-ci ne soient réellement disponibles. Il peut également décrire des options non montées sur votre voiture.

Remarque Utiliser et gérer votre voiture conformément aux lois et réglementations en vigueur.

Remarque Remettre le Manuel d’utilisation au nouveau propriétaire si la voiture est vendue. Il fait partie intégrante

de la voiture.

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 1

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

TABLEAU DE BORD (CONDUITE À GAUCHE) ...... 3

TABLEAU DE BORD (CONDUITE À DROITE) ........ 4

SYMBOLES ............................................................................ 5

LE SYSTÈME FORD CODE ............................................... 5

LES CLÉS ................................................................................ 6

TABLEAU ET INSTRUMENTS DE BORD .................... 10

ÉCRAN NUMÉRIQUE ........................................................ 13

ÉCRAN MULTIFONCTION ............................................. 16

TRIP COMPUTER ................................................................ 24

SIÈGES .................................................................................... 26

APPUIE-TÊTE ........................................................................ 27

VOLANT ................................................................................ 28

RÉTROVISEURS ................................................................... 29

CONFORT CLIMATIQUE ................................................ 30

CHAUFFAGE ET VENTILATION ................................... 31

CLIMATISEUR MANUEL ................................................... 32

CLIMATISATION AUTOMATIQUE .............................. 34

FEUX EXTÉRIEURS ............................................................. 37

NETTOYAGE DES VITRES ............................................... 38

PLAFONNIER ....................................................................... 40

COMMANDES ..................................................................... 41

ÉQUIPEMENTS INTÉRIEURS ........................................... 43

PORTES .................................................................................. 45

LÈVE-GLACE ........................................................................ 46

COFFRE À BAGAGES ........................................................ 47

CAPOT MOTEUR ............................................................... 49

PHARES .................................................................................. 51

SYSTÈME ABS ....................................................................... 53

SYSTÈME ESP ........................................................................ 54

SYSTÈME EOBD ................................................................... 57

CAPTEURS DE STATIONNEMENT ............................... 58

SYSTÈME AUTO-START-STOP ....................................... 60

AUTORADIO ....................................................................... 64

ACCESSOIRES ACHETÉS PAR L’UTILISATEUR ......... 65

RAVITAILLEMENT DU VÉHICULE ................................ 66

PROTECTION DE L’ENVIRONNEMENT .................... 67

CCOONNNNAAIISSSSAANNCCEE DDEE LLAA VVOOIITTUURRE

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 2

TABLEAU DE BORD (CONDUITE À GAUCHE)

La présence et la position des commandes, instruments et témoins lumineux varient en fonction des versions.

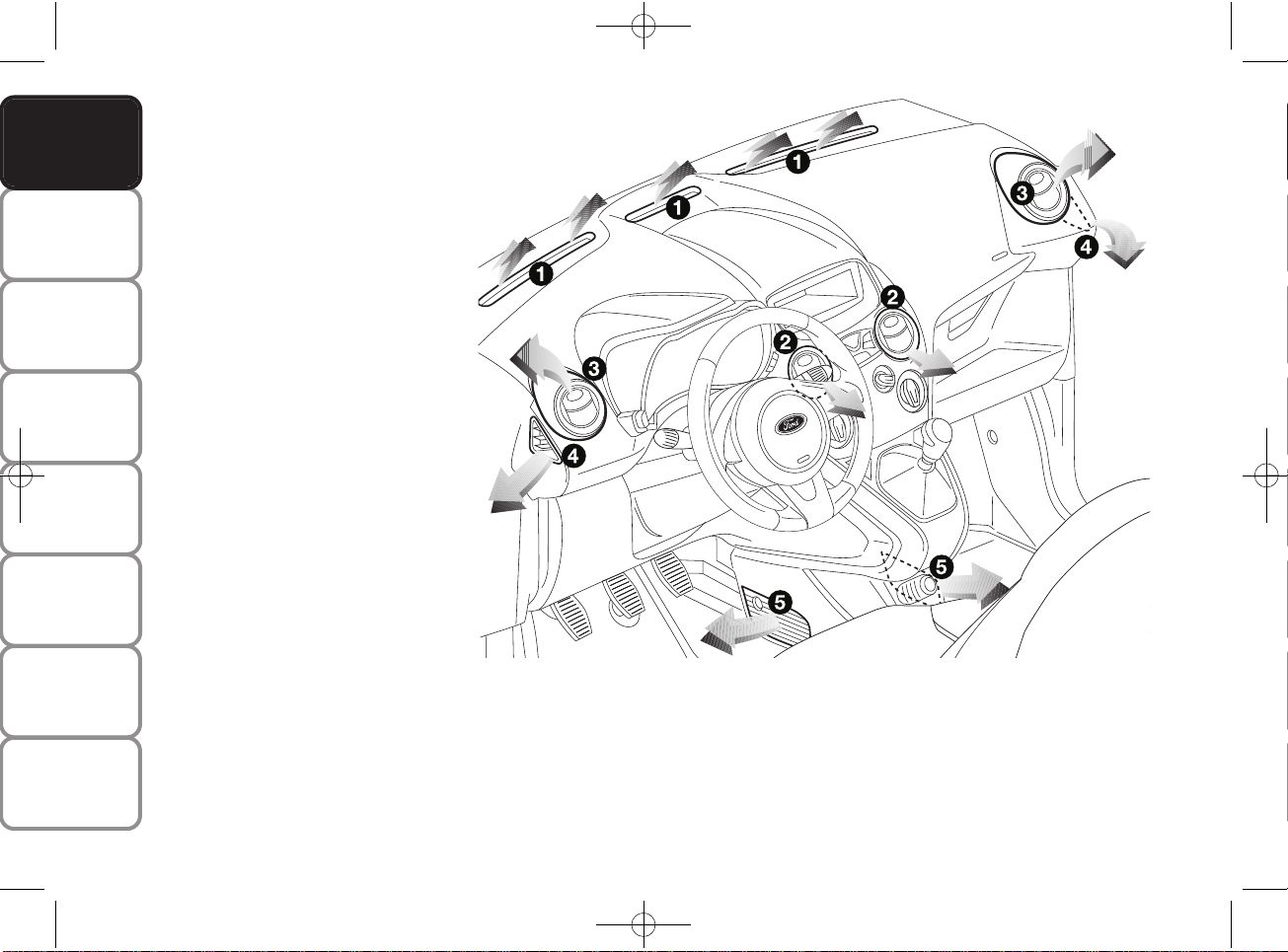

1. Aérateur latéral – 2. Levier gauche : commande feux extérieurs – 3. Tableau de bord et témoins – 4. Levier droit : commandes essuie-glace de pare-brise, essuie-glace de lunette AR, trip computer – 5. Aérateurs centraux – 6. Vide-poches/ autoradio – 7. Airbag côté passager – 8. Boîte à gants – 9. Commandes chauffage/aération/climatisation – 10. Commandes lève-glace électrique – 11 Levier de vitesses – 12. Platine des commandes – 13. Airbag conducteur.

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

KA00177m

fig. 1

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 3

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

TABLEAU DE BORD (CONDUITE À DROITE)

La présence et la position des commandes, instruments et témoins lumineux varient en fonction des versions.

12. Commandes chauffage/ aération/climatisation – 13. Boîte à gants.

KA00178m

fig. 2

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 4

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

Allumages du témoin Ypendant la marche

❒

Si le témoin Ys’allume, cela signifie que le système est en train d’effectuer un autodiagnostic (par exemple à cause d’une chute de tension).

❒

Si l’anomalie persiste, s’adresser au Réseau Après-vente Ford.

SYMBOLES

Sur certains éléments de votre voiture, ou à proximité de ceux-ci, sont appliquées des étiquettes spécifiques colorées, dont les symboles sont destinés à attirer votre attention sur les précautions à prendre vis-à-vis du composant en question.

LE SYSTÈME FORD CODE

Il s’agit d’un système électronique de blocage moteur qui s’ajoute à la protection antivol du véhicule. Il est activé automatiquement lorsqu’on retire la clé du contact.

Lors de chaque démarrage, en tournant la clé sur la position MAR, la centrale du système Ford CODE envoie à la centrale de contrôle du moteur un code de reconnaissance pour en désactiver le blocage des fonctions.

Si au démarrage le code n’est pas correctement reconnu, le témoin

s’éclaire au combiné de bord. En pareil cas, tourner la clé sur STOP

et ensuite sur MAR ; si le blocage persiste, essayer avec les autres clés fournies. Si l’on ne parvient toujours pas à démarrer le moteur, s’adresser au Réseau Après-vente Ford.

ATTENTION Chaque clé est dotée de son propre code qui doit être mémorisé par la centrale du système. Pour mémoriser de nouvelles clés (8 au maximum), s’adresser au Réseau Après-vente Ford.

Les chocs violents risquent d’endommager les éléments électroniques contenus dans la clé.

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 5

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

CLÉ AVEC TÉLÉCOMMANDE (le cas échéant) fig. 5

La pièce métallique A actionne :

❒

le dispositif de démarrage ;

❒

la serrure des portes ;

❒

le verrouillage/déverrouillage du bouchon de la trappe à carburant ;

Une pression sur le bouton B permet d’ouvrir ou de refermer la pièce métallique.

fig. 3

A B

CODE

ELECTRONIC KEYCODE

MECHANICAL KEYCODE

KA00121m

fig. 4

KA00002m

En cas de changement de propriétaire de la voiture, le nouveau propriétaire doit

impérativement entrer en possession de toutes les clés et de la CODE card.

LES CLÉS

CODE CARD (sur demande pour les versions/marchés, où cela est prévu) fig. 3

Avec la voiture et les clés, fournies en double exemplaire, est également remise la CODE card sur laquelle sont imprimés :

A le code électronique. B le code mécanique des clés

à communiquer au Réseau Après-vente Ford pour obtenir un double des clés.

ATTENTION Afin de garantir le fonctionnement parfait du dispositif électronique des clés, éviter de les exposer directement aux rayons du soleil.

CLÉ MÉCANIQUE fig. 4 La pièce métallique A actionne :

❒

le dispositif de démarrage ;

❒

les serrures des portes e du hayon (le cas échéant) ;

❒

le verrouillage/déverrouillage du bouchon de la trappe à carburant ;

fig. 5

KA00003m

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 6

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

Déverrouillage des portes

Pression courte du bouton

: déverrouillage des portes, allumage temporisé des plafonniers, signal lumineux des clignotants et activation de l’éclairage de courtoisie (greeting lights) (pour les versions/marchés, où cela est prévu).

Le déverrouillage est automatique en cas d’intervention du système de blocage carburant.

Une fois les portes déverrouillées par télécommande, si dans un délai de 45 secondes aucune porte n’est ouverte, le système bloque à nouveau automatiquement les portes.

Verrouillage des portes

Pression courte sur le bouton Á: verrouillage des portes à distance avec extinction du plafonnier et double signal lumineux des clignotants (le cas échéant).

Si une ou plusieurs portes sont ouvertes, le verrouillage ne pourra avoir lieu. Ceci est signalé par un signal lumineux rapide des clignotants (le cas échéant). Le verrouillage des portes n’a pas lieu en cas de coffre ouvert.

Ouverture à distance du hayon du coffre à bagages

Effectuer une double pression sur le bouton Rpour le déclic (ouverture) à distance du hayon du coffre.

L’ouverture du hayon du coffre est accompagnée d’un signal lumineux des clignotants.

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 7

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

DEMANDE DE TÉLÉCOMMANDES SUPPLÉMENTAIRES

Le système peut reconnaître jusqu’à 8 télécommandes. Si le propriétaire a besoin d’une nouvelle télécommande, il doit s’adresser au Réseau Après-vente Ford en présentant la CODE card, un document personnel d’identité et les documents d’identification de la propriété de la voiture.

fig. 6

KA00004m

Les piles usées sont nocives pour l’environnement. Elles doivent être jetées dans des

conteneurs conçus spécialement à cet effet, conformément à la législation en vigueur ou bien elles peuvent être remises au Réseau Après-vente Ford, qui se chargera de leur élimination.

REMPLACEMENT DE LA PILE DE LA CLÉ AVEC TÉLÉCOMMANDE fig. 6

Pour remplacer la pile, procéder comme suit :

❒

appuyer sur le bouton A et déplacer la tige métallique B en position d’ouverture ;

❒

tourner la vis C sur :en utilisant un tournevis à pointe fine ;

❒

extraire le compartiment de pile D et remplacer la pile E en respectant les polarités ;

❒

réintroduire le compartiment de pile D à l’intérieur de la clé et le bloquer en tournant la vis C sur Á.

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 8

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

DISPOSITIF DE DÉMARRAGE fig. 7

La clé peut tourner dans 3 positions différentes :

❒

STOP : moteur éteint, clé extractible, verrouillage de la direction. Certains dispositifs électriques (par ex. autoradio, fermeture centralisée des portes, etc.) restent en service

❒

MAR : position de marche. Tous les dispositifs électriques sont en service

❒

AVV : démarrage du moteur.

Le dispositif de démarrage est pourvu d’un mécanisme de sécurité qui oblige, en cas d’absence de démarrage du moteur, à tourner la clé dans la position STOP avant de répéter la manœuvre de démarrage.

Ne jamais extraire la clé

lorsque le véhicule roule. Le volant se bloquerait automatiquement au premier braquage. Ceci est toujours valable, même en cas de véhicule remorqué.

Toute intervention après-vente est formellement interdite, si non autorisée par le Réseau Après-vente Ford, car elle pourrait produire une violation du système de conduite ou de la colonne de la direction (ex. montage d’un dispositif antivol) et provoquer, non seulement une chute des performances du système, mais également l’annulation de la garantie, de graves problèmes de sécurité et la non-conformité de l’homologation de la voiture.

ATTENTION

fig. 7

KA00005m

VERROUILLAGE DE LA DIRECTION

Activation

Le dispositif en position STOP, enlever la clé et tourner le volant jusqu’à ce qu’il se bloque.

Désactivation

Tourner légèrement le volant tandis qu’on tourne la clé en position MAR.

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 9

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

TABLEAU ET INSTRUMENTS DE BORD

KA00161m

KA00162m

Versions conduite à gauche A Tachymètre (compteur de vitesse). B Indicateur de niveau de carburant

avec témoin de réserve.

C Indicateur de température du liquide

de refroidissement du moteur avec témoin de température maximum.

D Compte-tours. E Écran numérique.

Les témoins

et Ene sont présents

que sur les versions Diesel.

fig. 8 – Versions avec écran numérique

fig. 9 – Versions avec écran multifonction

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 10

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

KA00163m

KA00164m

Versions conduite à droite A Compte-tours. B Indicateur de niveau de carburant

avec témoin de réserve.

C Indicateur de température du liquide

de refroidissement du moteur avec témoin de température maximum.

D Tachymètre (compteur de vitesse). E Écran numérique.

Les témoins

et Ene sont présents

que sur les versions Diesel.

fig. 10 – Versions avec écran numérique

fig. 11 – Versions avec écran multifonction

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 11

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

La couleur de fond des instruments et leur type peuvent varier selon les versions.

TACHYMÈTRE

Il signale la vitesse du véhicule.

COMPTE-TOURS

Il signale le nombre de tours du moteur.

INDICATEUR DE NIVEAU DE CARBURANT

Signale la quantité de carburant dans le réservoir.

L’allumage du témoin indique qu’il reste environ 5 litres de carburant dans le réservoir.

Ne pas voyager avec le réservoir presque vide : les éventuels manques d’alimentation pourraient endommager le catalyseur.

INDICATEUR DE TEMPÉRATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR

Signale la température du liquide de refroidissement du moteur et donne un signal d’alerte quand la température du liquide atteint plus ou moins 50 °C.

L’allumage du témoin (sur certaines versions en même temps que le message affiché sur l’écran multifonction) indique une hausse excessive de la température du liquide de refroidissement. Dans ce cas, couper le moteur et s’adresser au Réseau Après-vente Ford.

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 12

SÉCURITÉ

DÉMARRAGE

ET CONDUITE

TÉMOINS

ET MESSAGES

SITUATIONS

D’URGENCE

ENTRETIEN

DU VÉHICULE

DONNÉES

TECHNIQUES

INDEX

ALPHABÉTIQUE

CONNAISSANCE

DE LA VOITURE

ÉCRAN NUMÉRIQUE

PAGE-ÉCRAN STANDARD fig. 12

La page-écran standard affiche les indications suivantes :

A Position assiette des phares

(uniquement si les feux de croisement sont allumés)

B Heure (toujours affichée, même si

la clé est enlevée et les portes avant sont fermées)

C Gear Shift Indication (indication

du changement de vitesse)

D Odomètre (visualisation des

kilomètres ou milles parcourus)

E Indication de la fonction Auto-Start-

Stop

GEAR SHIFT INDICATION

L’indication de changement de vitesse permet, sur les véhicules ayant B.V. mécanique, de suggérer au conducteur de changer de vitesse (rapport supérieur : Shift up, ou rapport inférieur : Shift down), via un signal spécifique sur le tableau de bord.

Le changement de vitesse conseillé est fourni en vue d’optimiser la consommation et le style de conduite.

Remarque L’indicateur du tableau de bord reste allumé tant que le conducteur n’a pas effectué le changement de vitesse indiqué ou tant que les conditions de conduite ne sont pas revenues au point de ne plus avoir besoin de changer de vitesse pour l’optimisation de la consommation de carburant.

BOUTONS DE COMMANDE fig. 13

+ Pour défiler la page-écran et les

options correspondantes vers le haut ou pour augmenter la valeur visualisée.

MENU Pression courte pour accéder

ESC

au menu et/ou passer à la page-écran suivante ou bien valider son choix.

Pression longue pour revenir à la page-écran standard.

− Pour faire défiler la page-écran

et les options correspondantes vers le bas ou pour diminuer la valeur affichée.

Remarque Les boutons + et − activent des fonctions différentes selon les situations comme suit :

Menu de configuration

– à l’intérieur du menu ils permettent le défilement vers le haut ou vers le bas ;

– pendant les opérations de réglage ils permettent d’augmenter ou de diminuer.

fig. 12

KA00165m

fig. 13

KA00016m

001-025 Ford KA FR:001-025 Ford KA IT 20-10-2010 11:57 Pagina 13

+ 159 hidden pages
