Ford S-MAX (2007) User Manual

FordGalaxy



Feel the difference



FordS-MAX







Руководство







пользователя























Информация, содержащаяся в данной публикации, являлась верной на момент поступления в печать. В интересах постоянного развития компания Ford оставляет за собой право изменять спецификации, конструкцию или комплектацию своей продукции в любой момент времени без предупреждения и без возникновения каких-либо обязательств. В соответствии с законодательством об охране авторских прав запрещено полное или частичное воспроизведение материалов,содержащихсявданнойпубликации,безпредварительногописьменногоразрешения компании Ford. Ошибки и пропуски информации исключены.

© Ford Motor Company 2007

Все права защищены.

Номер по каталогу: 8M2J-19A321-TA (CG3533ru) 06/2007 20070730092154

Содержание

Введение



Об этом руководстве...........................

7

Словарь символов...............................

7

Запасные части и аксессуары............

7

Быстрый обзор



Быстрый обзор...................................

11

Безопасность детей



Детские сиденья................................

21

Дополнительные подушки................

22

Установка детского сиденья.............

23

Места расположения креплений



ISOFIX.............................................

26

Замки с функцией блокировки от



отпирания детьми..........................

28

Защиталюдей,находящихся



в автомобиле



Принципы работы..............................

29

Пристегивание ремней



безопасности..................................

32

Регулировка высоты крепления



ремня безопасности......................

35

Система определения



непристегнутого ремня



безопасности..................................

36

Использованиеремнейбезопасности

во время беременности................

36

Отключение подушки безопасности



пассажира.......................................

37

Ключи и пульты дистанци-



онного управления



Использование ключа.......................

39

Общая информация о



радиочастотах................................

39

Программирование пульта



дистанционного управления.........

40

Замена элемента питания пульта



дистанционного управления.........

40

Замки



Блокировка и разблокировка



замков.............................................

42

Полное открывание/



закрывание.....................................

45

Иммобилайзер двигателя



Принципы работы..............................

47

Запрограммированные ключи..........

47

Активация иммобилайзера



двигателя........................................

47

Отключение иммобилайзера



двигателя........................................

47

Сигнализация



Принципы работы..............................

48

Активация сигнализации...................

51

Отключение сигнализации................

51

Рулевое колесо



Регулировка положения рулевого



колеса.............................................

52

Управление аудиосистемой..............

52

Стеклоочистители и стекло-



омыватели



Очистители ветрового стекла...........

54

Автоматические



стеклоочистители...........................

54

Омыватели ветрового стекла...........

55

Очиститель и омыватели заднего



стекла..............................................

56

1

Содержание

Омыватели фар.................................

56

Проверка щеток



стеклоочистителей.........................

57

Замена щеток



стеклоочистителей.........................

57

Технические характеристики............

59

Осветительное



оборудование



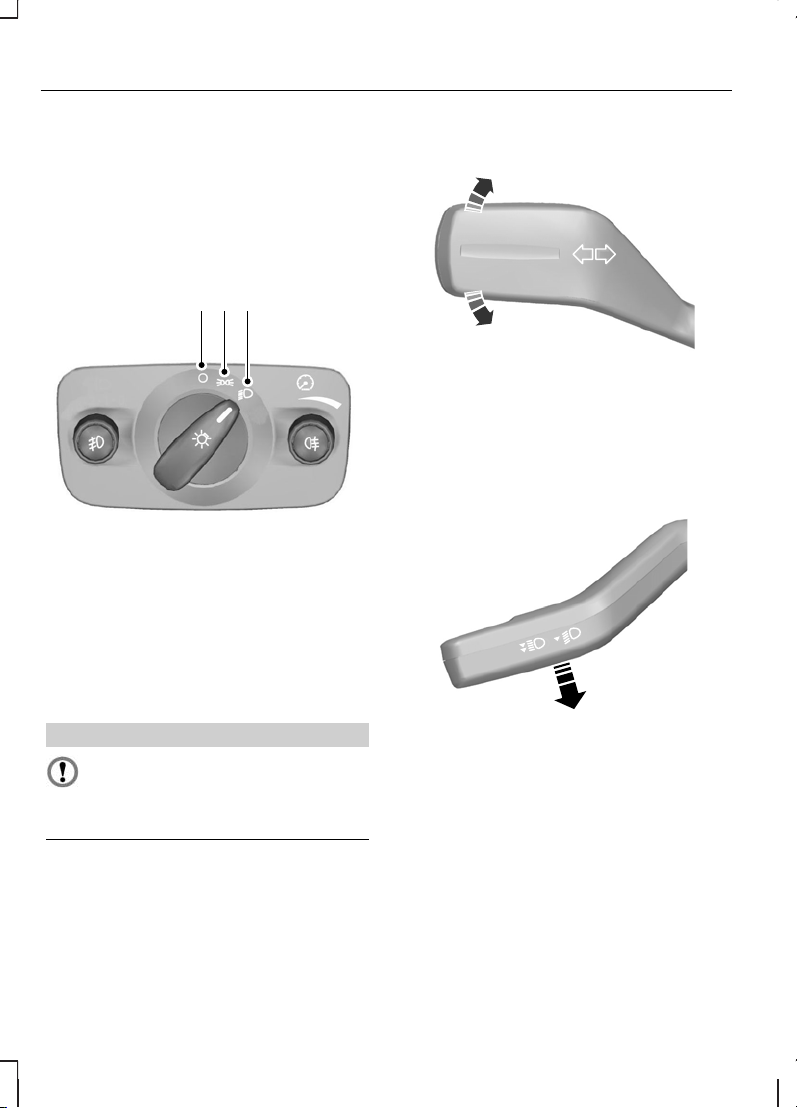

Органы управления осветительным



оборудованием..............................

60

Адаптивное освещение.....................

61

Передние противотуманные



фары...............................................

61

Задние противотуманные



фонари............................................

62

Коррекция наклона световых пучков

фар..................................................

62

Аварийная световая



сигнализация..................................

63

Система адаптивного головного



освещения (AFS)............................

64

Указатели поворота...........................

65

Плафоны внутреннего



освещения......................................

66

Снятие фары.....................................

67

Замена ламп......................................

68

Таблица технических характеристик

ламп................................................

79

Окна и зеркала



Электрические



стеклоподъемники.........................

81

Наружные зеркала заднего вида.....

84

Наружные зеркала заднего вида с



электроприводом...........................

84

Внутреннее зеркало заднего



вида.................................................

86

Зеркало с функцией



автозатемнения..............................

87

Заднее окно боковины кузова..........

87

Приборы



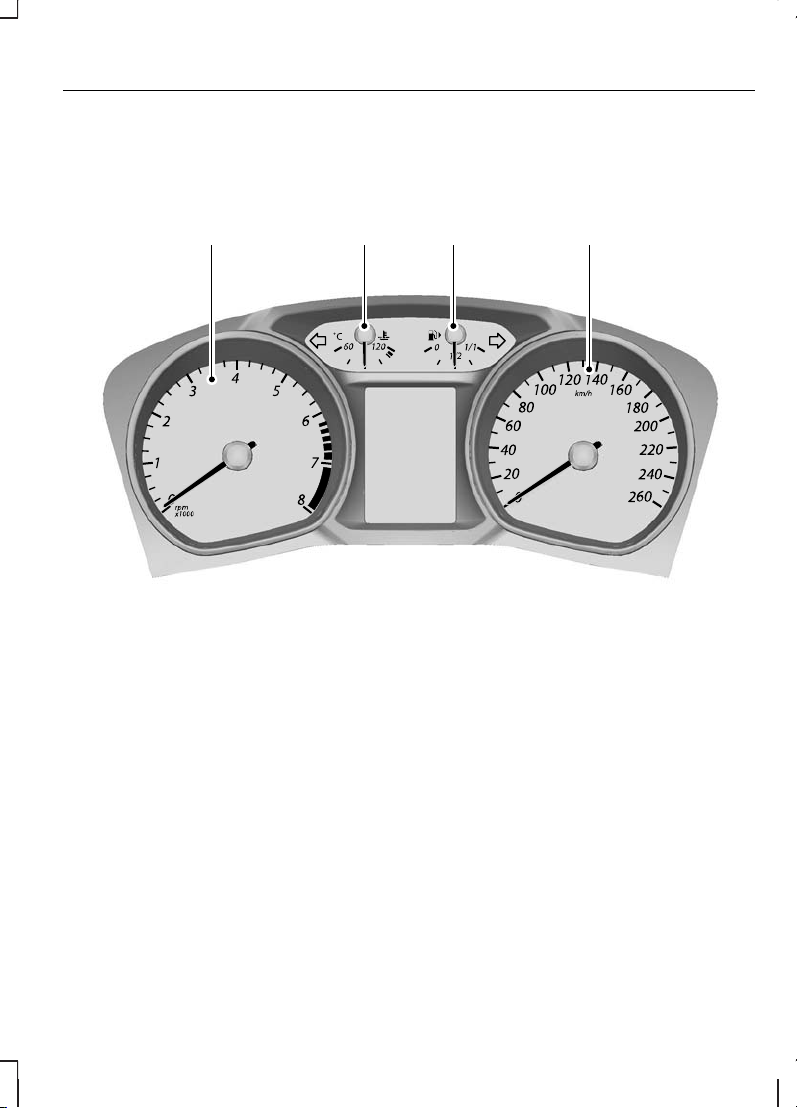

Указатели...........................................

89

Сигнализаторы и индикаторы..........

91

Звуковые предупреждения и



индикаторы.....................................

95

Информационные



дисплеи



Общая информация..........................

96

Маршрутный компьютер.................

105

Персональные настройки...............

107

Информационные сообщения........

110

Органы управления



микроклиматом



Принципы работы............................

122

Вентиляционные дефлекторы........

122

Ручной режим управления



микроклиматом............................

123

Автоматический режим управления

микроклиматом............................

126

Окна и зеркала с обогревом...........

132

Вспомогательный отопитель..........

133

Сиденья



Сидение в правильном



положении....................................

138

Сиденья с ручной регулировкой.....

139

Сиденья с электрической



регулировкой................................

140

Подголовники...................................

142

Задние сиденья...............................

142

2

Содержание

Сиденья с обогревом......................

147

Вентилируемые сиденья.................

148

Подлокотник переднего сиденья.....

149

Функции обеспечения



комфорта



Солнцезащитные козырьки.............

150

Регулятор яркости подсветки панели

приборов.......................................

150

Часы.................................................

150

Прикуриватель.................................

151

Пепельница......................................

151

Вспомогательные электрические



розетки..........................................

152

Подставки для стаканов..................

152

Перчаточный ящик..........................

153

Места для хранения вещей............

153

Карманы для карт............................

156

Откидные столики в спинках



сидений.........................................

156

Подстаканник...................................

156

Функция памяти...............................

156

Зеркало для наблюдения за



детьми...........................................

159

Дополнительный разъем (AUX



IN)..................................................

159

Пуск двигателя



Общая информация........................

160

Выключатель зажигания.................

160

Блокировка рулевого колеса..........

160

Пуск бензинового двигателя...........

161

Пуск дизельного двигателя.............

162

Фильтр твердых частиц (DPF)........

163

Выключение двигателя...................

163

Топливо и заправка



Меры предосторожности................

164

Качество топлива - Бензиновый.....

164

Качество топлива - Дизельный.......

164

Каталитический нейтрализатор......

165

Крышка лючка заливной



горловины.....................................

165

Заправка топливом.........................

166

Расход топлива................................

166

Технические характеристики..........

166

Коробка передач



Механическая коробка передач.....

169

Автоматическая коробка



передач.........................................

170

Тормоза



Принципы работы............................

173

Советы по вождению автомобиля с

ABS...............................................

174

Стояночный тормоз.........................

174

Электрический стояночный тормоз

(EPB).............................................

175

Система динамической



стабилизации



Принципы работы............................

180

Использование системы



динамической стабилизации......

181

Система помощи при



трогании на подъеме



(HLA)



Принципы работы............................

182

Применение системы HLA .............

182

3

Содержание

Активная подвеска



Принципы работы............................

185

Применение активной подвески.....

185

Система помощи при



парковке



Принципы работы............................

187

Использованиесистемыпомощипри

парковке........................................

187

Система круиз-контроля



Принципы работы............................

190

Использование системы



круиз-контроля.............................

190

Система адаптивного круиз-

контроля (ACC)



Принципы работы............................

192

Использованиесистемыадаптивного

круиз-контроля (ACC)..................

195

Функция контроля дистанции до



впереди идущего автомобиля с



регулировкой скорости



движения......................................

198

Перевозка груза



Общая информация........................

201

Точки крепления багажа..................

202

Сдвижной поло багажного



отделения.....................................

204

Вещевой отсек под полом задка.....

206

Сетки для удержания грузов...........

206

Крышки багажного отделения.........

210

Верхние багажники крыши и



кронштейны для различных



грузов............................................

210

Приспособления для фиксации



груза..............................................

211

Приспособление для защиты



домашних животных....................

214

Буксировка



Буксировка прицепа........................

218

Съемный буксировочный крюк.......

218

Складной буксировочный крюк......

221

Советы по вождению



Обкатка.............................................

226

Аварийное оборудование



Аптечка.............................................

227

Знак аварийной остановки..............

227

Состояние после



столкновения



Осмотр элементов системы



безопасности................................

228

Плавкие предохранители



Расположение блоков плавких



предохранителей.........................

229

Замена плавкого



предохранителя...........................

230

Таблица характеристик плавких



предохранителей.........................

231

Эвакуация автомобиля



Точки крепления буксировочного



оборудования...............................

242

Буксировка автомобиля с опорой на

четыре колеса..............................

243

4

Содержание

Обслуживание



Общая информация........................

244

Открывание и закрывание



капота............................................

245

Моторное отделение - 2.0L



Duratec-HE (MI4) .........................

246

Моторное отделение - 2.3L



Duratec-HE (MI4)..........................

247

Моторное отделение - 2.5L



Duratec-ST (VI5)...........................

249

Моторное отделение - 1.8L



Duratorq-TDCi (Kent) Diesel.........

250

Моторное отделение - 2.2L



Duratorq-TDCi (DW) Diesel...........

252

Моторное отделение - 2.0L



Duratorq-TDCi (DW) Diesel...........

253

Щуп для проверки моторного масла

- 2.0L Duratec-HE (MI4) /2.3L



Duratec-HE (MI4)..........................

255

Щуп для проверки моторного масла

- 2.5L Duratec-ST (VI5).................

255

Щуп для проверки моторного масла

- 1.8L Duratorq-TDCi (Kent)



Diesel.............................................

255

Щуп для проверки моторного масла

- 2.0L Duratorq-TDCi (DW)



Diesel/2.2L Duratorq-TDCi (DW)



Diesel.............................................

255

Проверка моторного масла............

256

Проверка охлаждающей жидкости



двигателя......................................

256

Проверкауровнятормознойжидкости

и рабочей жидкости гидропривода

сцепления.....................................

257

Проверка рабочей жидкости



усилителя рулевого



управления...................................

258

Проверкаомывающейжидкости.....

258

Технические характеристики..........

259

Уход за автомобилем



Очистка автомобиля снаружи........

262

Очистка салона................................

263

Устранение мелких повреждений



лакокрасочного покрытия............

263

Аккумуляторная батарея



автомобиля



Обслуживание аккумуляторной



батареи.........................................

264

Использование соединительных



электрических проводов..............

264

Колеса и шины



Общая информация........................

266

Замена колеса.................................

266

Комплект для ремонта шин............

269

Движение со спущенными



шинами.........................................

275

Обслуживание шин.........................

277

Использование зимних шин............

278

Использование цепей



противоскольжения......................

278

Система контроля за давлением в



шинах............................................

278

Технические характеристики..........

280

Идентификация



автомобиля



Табличка с идентификационным



номером автомобиля...................

283

Идентификационный номер



автомобиля (VIN).........................

283

Технические характе-



ристики



Технические характеристики..........

284

5

Содержание

Телефон



Общая информация........................

290

Настройка телефона ......................

290

Настройка Bluetooth .......................

293

Управление телефоном..................

294

Использование телефона - В



комплектацию автомобиля не



входит: Навигационная



система.........................................

296

Использование телефона - В



комплектациюавтомобилявходит:

Travel Pilot EX...............................

299

Голосовое управление



Принципы работы............................

303

Использование голосовых



команд..........................................

304

Команды аудиоблока.......................

305

Команды управления



телефоном....................................

310

Командыуправлениянавигационной

системой.......................................

315

Команды управления



климат-контролем........................

316

Приложения



Одобрения типа...............................

319

Одобрения типа...............................

325

6

Введение

ОБ ЭТОМ РУКОВОДСТВЕ

Благодарим вас за то, что вы остановилисвойвыборнаавтомобиле Ford. Рекомендуем уделить время и лучше ознакомиться с возможностями вашегоавтомобиляспомощьюданного руководства. Чем лучше вы знаете автомобиль, тем безопаснее и приятнее будет вождение.

Примечание: В руководстве описываются все модели и дополнительные аксессуары, иногда дажедоихпоявлениявпродаже.Внем также могут упоминаться устройства,которыенеустановлены в вашем автомобиле.

Примечание:Строгособлюдайтевсе действующие правила и законы при пользовании автомобилем.

Примечание: В случае продажи автомобиля, данное руководство необходимо передать новому владельцу. Оно является неотъемлемой принадлежностью автомобиля.

СЛОВАРЬ СИМВОЛОВ

Символы используемые в руководстве

ПРЕДУПРЕЖДЕНИЕ

Нарушение инструкций, которые отмечены знаком

предупреждения, может привести к смерти или увечьям для вас или окружающих.

ПРЕДОСТЕРЕЖЕНИЕ

Знак особого внимания отмечает инструкции, нарушение которых

ведет к повреждению автомобиля.

Символы наносимые на узлы автомобиля

Есливывидитеодинизэтихсимволов, прочтите соответствующий раздел руководства прежде, чем прикасаться к узлу или пытаться регулировать что-либо.

ЗАПАСНЫЕ ЧАСТИ И АКСЕССУАРЫ

Теперь вы можете быть уверены, что запчасти Ford являются действительно запчастями Ford

Ваш автомобиль отвечает самым высоким стандартам и собран с использованием Оригинальных Запчастей Ford. В результате вы можете получать удовольствие от управления вашим автомобилем в течение многих лет.

В случае возникновения непредвиденных обстоятельств и необходимости замены кузовных панелеймырекомендуемиспользовать только Оригинальные Запчасти Ford.

7

Введение

Использование Оригинальных Запчастей Ford гарантирует, что ваш автомобиль будет восстановлен до первоначальногосостоянияисохранит максимальную остаточную стоимость.

ОригинальныеЗапчастиFordотвечают строгим требованиям Ford по безопасности и высоким стандартам по точности геометрических размеров, качеству окраски и надёжности. Выбор оригинальныхзапчастей обеспечивает минимальные затраты на ремонт, включаястоимостьзапчастейиработы.

Теперь отличить Оригинальные Запчасти Ford стало легче. Перечисленные ниже Оригинальные ЗапчастиFordимеютлегкоразличимый логотип Ford. Если у вас возникнет необходимость кузовного ремонта вашего автомобиля, то проверьте наличиелоготипаFordиубедитесь,что используемые для ремонта запчасти являются Оригинальными Запчастями

Ford.

Логотип Ford наносится на следующие запчасти

Панели кузова

Крыло

Капот

Двери

Крышка багажника или задняя дверь

E94714

Бампер и решётка радиатора

Решетка радиатора

Передний и задний бамперы

E94715

8

Введение

Наружное зеркало



E94717

E94716

Освещение



Стекла

Задние фонари



• Заднее окно

Фара головного света

Стеклянная панель крыши

Боковые стёкла

В сторону ветрового стекла

9

Введение

E94718

10

Быстрый обзор

БЫСТРЫЙ ОБЗОР

Обзор панели приборов - вариант с левосторонним управлением

A B C D E F G H I J K L M N

W V U T S R Q P O

E74123

11

Быстрый обзор

Обзор панели приборов - вариант с правостоонним управлением

N M K L I J H C D E F G B A

P O V U T S R Q W

E75798

AОрганы управления осветительными приборами См. Органы управления осветительным оборудованием (стр. 60).

BСопла системы вентиляции См. Вентиляционные дефлекторы (стр. 122).

12

Быстрый обзор

CУказатели поворота См. Указатели поворота (стр. 65). Кнопки голосового управления. См. Управление телефоном (стр. 294). Кнопки голосового управления. См. Использование голосовых команд (стр. 304).

DОрганы управления аудиосистемой См. Управление аудиосистемой

(стр. 52).

EПанель приборов См. Указатели (стр. 89).

FОрганыуправленияинформационнымдисплеем См. Информационные дисплеи (стр. 96).

GПодрулевой переключатель очистителей и омывателей стекол См.

Очистители ветрового стекла (стр. 54).

HБлок аудио- и навигационной систем См. "Руководство по аудиоаппаратуре".

IВыключатель системы динамической стабилизации (ESP). См.

Использование системы динамической стабилизации (стр. 181).

JПереключатель системы помощи при парковке. См. Использование системы помощи при парковке (стр. 187).

KКнопка аварийной световой сигнализации См. Аварийная световая сигнализация (стр. 63).

LСигнализатор отключения подушки безопасности пассажира См.

Отключение подушки безопасности пассажира (стр. 37).

MВещевое отделение См. Места для хранения вещей (стр. 153).

NВыключатели обогрева ветрового и заднего стекол См. Окна и зеркала с обогревом (стр. 132).

OОрганы управления микроклиматом. См. Ручной режим управления микроклиматом (стр. 123). См. Автоматический режим управления микроклиматом (стр. 126).

P Прикуриватель. См. Прикуриватель (стр. 151).

QЗамок (выключатель) зажигания

RПереключатели круиз-контроля См. Использование системы круиз-контроля (стр. 190). Переключатели адаптивной системы круиз-контроля (ACC). См. Использование системы адаптивного круиз-контроля (ACC) (стр. 195).

SРычаг регулировки положения рулевой колонки См. Регулировка положения рулевого колеса (стр. 52).

13

Быстрый обзор

TКоленная подушка безопасности со стороны водителя См. Принципы работы (стр. 29).

UЗвуковой сигнал

VПереключатели круиз-контроля См. Использование системы круиз-контроля (стр. 190). Переключатели адаптивной системы круиз-контроля (ACC). См. Использование системы адаптивного круиз-контроля (ACC) (стр. 195).

WВещевое отделение См. Места для хранения вещей (стр. 153).

Регулировка положения рулевого колеса

ПРЕДУПРЕЖДЕНИЕ

Недопустимо регулировать положение рулевого колеса во

время движения.

Частота холостого хода двигателя после пуска

После запуска непрогретого двигателя частота холостого хода может быть выше штатной.

См. Пуск двигателя (стр. 160).

Наружные зеркала заднего вида сэлектроприводомскладывания

E71221



См. Регулировка положения

E72623

рулевого колеса (стр. 52).

См.Наружныезеркалазаднеговида с электроприводом (стр. 84).

14

Быстрый обзор

Автоматический поворот внешнего зеркала заднего вида привключениипередачизаднего хода

При включении передачи заднего хода соотвтетствующее внешнее зеркало заднего вида изменит свое положение относительно предварительно установленного так, чтобы вы могли видеть кромку бордюра.

При первом использовании этой функции зеракла откланяются в предварительно установленное положение. Вы можете запрограммировать угол изменения положения зеркал.

См.Наружныезеркалазаднеговида с электроприводом (стр. 84).

Информационные дисплеи

E70499

Для перехода к другой позиции меню используйте клавиши управления курсором. Для выбора нужной позиции нажмите клавишу OK.

См.Информационныедисплеи(стр. 96).

Автоматическое управление прибораминаружногоосвещения

E70719

Фары включаются и выключаются автоматическивзависимостиотуровня наружного освещения.

См. Органы управления

осветительным оборудованием

(стр. 60).

Указатели поворота

E70727

Примечание: Слегка нажмите на рычаг вверх или вниз, чтобы индикаторы поворота мигнули три раза.

15

Быстрый обзор

Автоматический режим работы стеклоочистителя

D

C

B

A

E70696

AОднократная очистка

BАвтоматический режим работы стеклоочистителя

CНормальный режим работы стеклоочистителей

D Режим ускоренной очистки

A

B

E70316

AВысокая чувствительность

BНизкая чувствительность

См. Автоматические стеклоочистители (стр. 54).

Функции памяти

ПРЕДУПРЕЖДЕНИЕ

Не используйте функции запоминания настроек во время

движения автомобиля.

A

B

E86768

AОрганы для регулировки сидений

BКнопки для запоминания положений

1.Вставьте ключ зажигания в замок и поверните его в положение I или II.

2.Отрегулируйте положение зеркал и сидений.

3.Нажмите выбранную кнопку предварительной регулировки B и удерживайте ее в течение как минимум трех секунд.

4.На дисплее будет отображено сообщение.

5.Одиночная мелодия курантов подтвердит сохранение.

См. Функция памяти (стр. 156).

16

Быстрый обзор

Ручной режим управления микроклиматом

Режим быстрого прогрева салона

E71377

Режимбыстрогоохлаждениясалона

E71381

Удаление запотевания и наледи с ветрового стекла

E71382

См. Ручной режим управления микроклиматом (стр. 123).

Автоматическаясистемаклиматконтроля

E70304

См. Автоматический режим управления микроклиматом (стр. 126).

17

Быстрый обзор

Вентиляционные отверстия для пассажиров на заднем сиденье.

C

AB

Для удаления запотевания и наледи с боковых задних стекол необходимо выбрать положение B.

Включение передачи заднего хода

Автомобили с шестиступенчатой коробкой передач

Автомобили с бензиновыми двигателями

2

1

E75051

Автомобили с дизельными двигателями

2

E73131

1

A Воздух поступает через нижний дефлектор

BВоздух поступает через верхний дефлектор

CВерхний дефлектор

E75052

18

Быстрый обзор

См. Механическая коробкапередач

(стр. 169).

Автоматическаякоробкапередач

Положения селектора передач

S

E80836

A Park (Парк)

BЗадний ход

CНейтральная передача

DДвижение

SРучное переключение передач и спортивный режим

ПРЕДУПРЕЖДЕНИЕ

Перед тем, как осуществить переключение диапазонов,

нажмите на педаль тормоза и удерживайте её до момента начала движения.

См. Автоматическая коробка передач (стр. 170).

Электрический стояночный тормоз (EPB)

Включение EPB

E70528

Отключение EPB вручную

E70529

Удерживая педаль сцепления или тормоза в выжатом положении, нажмите клавишупереключателявниз.

Автоматическое отключение - Отключениепосленачаладвижения

(DAR)

Задействуйте первую передачу или передачу заднего хода и начинайте движение. EPB отключится автоматически.

19

Быстрый обзор

См. Электрический стояночный тормоз (EPB) (стр. 175).

20

Безопасность детей

ДЕТСКИЕ СИДЕНЬЯ

E68916

ПРЕДУПРЕЖДЕНИЯ

Детей ростом меньше 150 сантиметров или младше 12 лет

следует перевозитьна заднем сидении в подходящем, одобренном к применению детском кресле.

Оригинальный текст в соответствии с правилом ECE

R94.01: Очень опасно! Если напротив сиденья установлена фронтальная подушка безопасности, не используйте на этом сиденье устройства детской безопасности, в которых ребенок сидит лицом против хода движения!

При установке устройств безопасности для детей прочтите

и выполняйте указанияпроизводителя.

Не изменяйте конструкцию таких устройств.

Не держите ребенка на коленях во время движения.

Не оставляйте детей в автомобиле без присмотра.

ПРЕДУПРЕЖДЕНИЯ

Если ваш автомобиль попал в аварию, квалифицированный механик должен проверить состояние устройств безопасности для детей.

Примечание: В разных странах действуют разные требования к применениюустройствбезопасности для детей.

Удерживающие системы для детей, утвержденные ЕСЕ и специально проверенныеиодобренныедлявашего автомобиля, вы можете приобрести у вашего дилера.

Устройства детской безопасности, подходящие для различных весовых категорий

Используйте устройства детской безопасности следующим образом:

Детская люлька

E68918

21

Безопасность детей

Усаживайте ребенка, который весит менее 13 килограммов, в обращенное назад детское кресло, устанавливаемое на заднее сиденье.

Детское кресло

ПРЕДУПРЕЖДЕНИЯ

Нельзя использовать книги, подушки или полотенца для того,

чтобы посадить ребенка повыше.

Убедитесь, что ребенок сидит прямо.

Помещайте ребенка, который весит более 15 килограммов, но

ниже 150 сантиметров ростом в дополнительное кресло или подкладывайте дополнительную подушку.

Дополнительное сиденье

E68920

Усаживайте ребенка, который весит от 13до18килограммов,вдетскоекресло на заднем сиденье.

ДОПОЛНИТЕЛЬНЫЕ

ПОДУШКИ

ПРЕДУПРЕЖДЕНИЯ

Не используйте дополнительные кресла или подушки, имеющие

лишь поясной ремень безопасности.

Не устанавливайте дополнительное кресло или

подушку, если ремень безопасности плохо натягивается или перекручен.

Не размещайте ремень безопасности под рукой ребенка

или за его спиной.

E70710

Рекомендуется использовать дополнительное кресло со спинкой вместо дополнительной подушки. Приподнятое расположение кресла позволит разместить плечевой ремень безопасности сидения для взрослого человека на середине плеча ребенка, а поясной ремень на его бедрах.

22

Безопасность детей

Дополнительная подушка

E68924

УСТАНОВКА ДЕТСКОГО СИДЕНЬЯ

ПРЕДУПРЕЖДЕНИЯ

При использовании на втором ряду сидений устройства

безопасностидетейсподдерживающей опорой убедитесь в надежности крепления поддерживающей опоры на крышке подпольного вещевого отделения. Убедитесь в правильности установки в вещевом отделении прокладки из пенопласта и в правильности установки крышки.

При использовании устройства детской безопасности,

установленноголицевойчастьювперед на сиденье второго или третьего ряда, всегда снимайте подголовник с этого сиденья.

Примечание: При использовании устройства детской безопасности, установленного на сиденье второго ряда, отрегулируйте положение этого ряда таким образом, чтобы обеспечить максимальное удобство водителю.

23

Безопасность детей

Положение устройства детской безопасности



Весовые категории (вес и возраст ребенка)



0

0+

I

II

III

Посадочные места

До 10 кг

До 13 кг

9 - 18 kg

15 - 25 kg

22 - 36 kg





Детская кроватка

Детское

Вспомогательное



кресло

сиденье или подушка







Подушка безопас-











ности переднего

X

X

UF¹

UF¹

UF¹

пассажира АКТИВНА











Подушка безопас-











ности переднего

пассажира Отклю-











чена











Сиденьявторого ряда

U

U

U

U

U

Третий ряд сидений

U

U

U

U

U

Galaxy











Третий ряд сидений

L, UF

L, UF

UF

UF

UF

S-MAX











X Не подходит для детей данной весовой категории.

U Подходит для универсальных устройств безопасности детей данной весовой категории.

Подходитдляуниверсальныхустройствбезопасностидлядетейданнойвесовой категории. Однако мы рекомендуем использовать одобренное устройство детской безопасности и крепить его на заднем сиденье.

L Подходит только для следующих устройств детской безопасности, устанавливаемых лицевой стороной назад: Roemer Baby-Safe (E1-04301146), Roemer Baby-Safe Plus (E1-04301146), Britax Cosy Tot (E1-04301146), Britax Cosy Tot Premium (E1-04301146), Maxi-Cosi Cabrio (E4-44R-043517).

UF Подходит для универсальных устройств детской безопасности категории ISOFIX, установленных лицевой стороной вперед, для детей данной весовой категории.

24

Безопасность детей

UF¹ Подходит для универсальных устройств детской безопасности, в которых ребенок распологается лицевом вперед, соответствующих для детей данной весовой категории.Однако мы рекомендуем использовать одобренное устройство детской безопасности и крепить его на заднем сиденье.

Устройства детсткой безопасности с креплениями ISOFIX



Весовые категории (вес и возраст ребенка)



0

0+

I

II

III

Посадочные места

До 10 кг

До 13 кг

9 - 18 kg

15 - 25 kg

22 - 36 kg





Детская кроватка

Детское

Вспомогательное



кресло

сиденье или подушка







КрепленияISOFIXдля

IU

IU

IU

X

X

второго ряда сидений











Классы ISOFIX для

E

C, D, E

A, B, B1,

X

X

второгорядасидений*

C, D









X Не подходит для детей данной весовой категории.

IU Подходит для устройств безопасности категории ISOFIX для детей данной весовой категории.

* Согласно ECE-R16.

Примечание: При приобретении удерживающего приспособления ISOFIX уточните его весовую категорию и типоразмер для предполагаемого места установки.

25

Безопасность детей

МЕСТА РАСПОЛОЖЕНИЯ КРЕПЛЕНИЙ ISOFIX

ПРЕДУПРЕЖДЕНИЕ

Если вы пользуетесь системой ISOFIX, применяйте устройство, предотвращающееопрокидывание.Мы

рекомендуем использовать верхний шнур или опорную стойку.

Примечание: При приобретении удерживающего приспособления ISOFIX уточните его весовую категорию и типоразмер для предполагаемого места установки.

См. Установка детского сиденья

(стр. 23).

Ваш автомобиль оснащен точками крепления системы ISOFIX, которые позволяютустановитьобщепризнанные удерживающие приспособления для детей ISOFIX.

В систему ISOFIX входят два жестких рычага на удерживающем приспособлении, точки фиксации которых расположены на внешних сиденьях заднего ряда, в месте стыка подушки и спинки. Точки крепления ремня для удерживающих приспособлений с верхним страховочным ремнём находятся позади внешних задних посадочных мест.

Верхние точки крепления

E75532

Закрепление детского сиденья с помощью верхних шнуров

ПРЕДУПРЕЖДЕНИЕ

Прикрепляйте шнур только к соответствующей точке

крепления.

Примечание: Если применимо, снимите крышку багажного отделения, чтобы облегчить установку. См. Крышки багажного отделения (стр. 210).

1.Снимите подголовник. См.

Подголовники (стр. 142).

ПРЕДУПРЕЖДЕНИЕ

Убедитесь в отсутствии провисания или перекручивания

верхней лямки и в ее правильном расположении относительно точки крепления.

2. Проведите шнур к точке крепления.

26

Безопасность детей

E75531

3.С усилием сдвиньте детское кресло

вобратном направлении, для того чтобы зафиксировать нижние крепления ISOFIX.

4.Затянитеверхнююлямкукрепления

всоответствии с инструкциями изготовителя.

27

Безопасность детей

ЗАМКИ С ФУНКЦИЕЙ БЛОКИРОВКИОТОТПИРАНИЯ ДЕТЬМИ

ПРЕДУПРЕЖДЕНИЕ

Вы не можете открыть двери изнутри, когда используется

функция "защиты детей".

B

A

E73697

AЗаблокировать

BРазблокировать

28
