Page 1

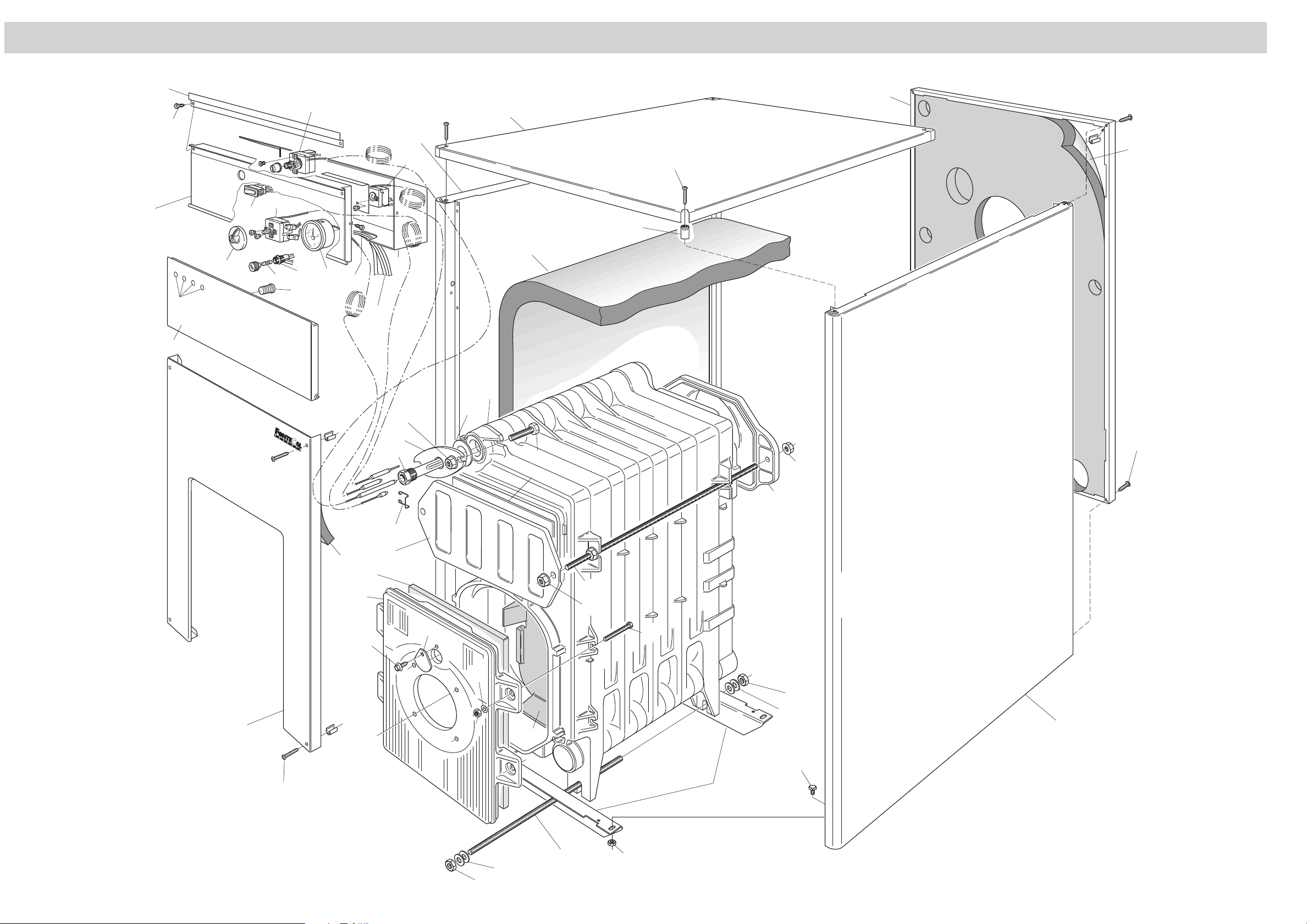

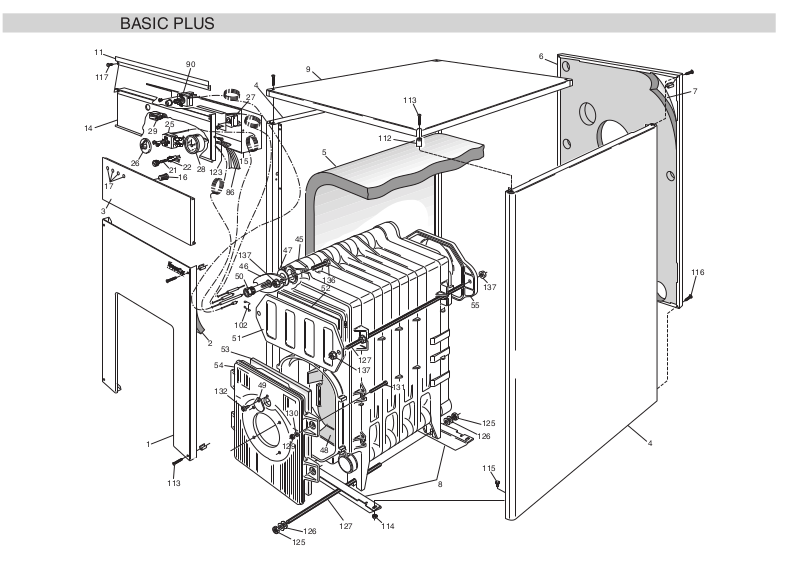

BASIC PLUS
14
11
117
3
17
26
29
25
21
16
22
90
28
123
86
15
137
46
50
27
6
9
4
113
112
5
45
47
136
52
137
7
116
55
102
53
54
132
51
49
130
129
127
137
131
125
126
4
48
115
8
2
1
113
125
126
127
114
Page 2
%$6,&3/86
1 '(6&5,=,21( &2',&(
1 Pannello frontale XPANN500
2 Isolamento pannello frontale LANAV260
3 Sportello copristrumenti SPORTE20
4 Pannello laterale 3 elementi
Pannello laterale 4 elementi
Pannello laterale 5 elementi
Pannello laterale 6 elementi
Pannello laterale 7 elementi
Pannello laterale 8 elementi
5 Coibentazione corpo caldaia 3 elementi
Coibentazione corpo caldaia 4 elementi
Coibentazione corpo caldaia 5 elementi
Coibentazione corpo caldaia 6 elementi
Coibentazione corpo caldaia 7 elementi
Coibentazione corpo caldaia 8 element
6 Pannello posteriore XPANN510
7 Isolamento pannello posteriore LANAV290
8 Profilo di sostegno pannelli laterali XPROF160
9 Pannello superiore 3 elementi
Pannello superiore 4 elementi
Pannello superiore 5 elementi
Pannello superiore 6 elementi
Pannello superiore 7 elementi
Pannello superiore 8 elementi
11 Profilo di collegamento pannelli laterali XPROF150
14 Pannello portastrumenti PANNE150
15 Coperchio portastrumenti COPERC50
16 Calamita sportello CALAMI10
17 Gemma in plastica trasparente PORTAL10
21 Fusibile FUSIBI20
22 Portafusibile PORTAF10
25 Termostato caldaia TERMO110
26 Manopola termostato MANOPO65
27 Termostato pompa/limite TERMO070
28 Termometro TERMPOI20
29 Interruttore generale INTERR50
45 Corpo in ghisa 3 elementi
Corpo in ghisa 4 elementi
Corpo in ghisa 5 elementi
Corpo in ghisa 6 elementi
Corpo in ghisa 7 elementi
Corpo in ghisa 8 elementi
45a Elemento anteriore ELEMEN10
45b Elemento intermedio ELEMEN11
45c Elemento posteriore ELEMEN13
45d Anello acciaio ANELLO10
45e Guarnizione tenuta elemento GUARN161
46 Piastra portabulbi …….…
47 Guarnizione piastra portabulbi ……….
48 Protezione fondo camera di combustione PARAFIA1
49 Sportellino camera di combustione ……….
50 Portabulbi scambiatore primario GUAINA20
51 Piastra pulizia scambiatore primario PIASTR40
52 Pannello isolante piastra di pulizia FIBRO006
XPANN580
XPANN590
XPANN600
XPANN610
XPANN620
XPANN630
LANAV261
LANAV262
LANAV264
LANAV264
LANAV266
LANAV266
XPANN520
XPANN530
XPANN540
XPANN550
XPANN560
XPANN570
CORPO020
CORPO030
CORPO050
CORPO060
CORPO070
CORPO080
Page 3
1 '(6&5,=,21( &2',&(
53 Pannello isolante anteriore scambiatore FIBRO005
54 Piastra bruciatore PIASTR30
55 Piastra scarico fumi PIASTR35
86 Cablaggio elettrico CABL246B
90 Termostato di sicurezza TERMO035
102 Gancio fissabulbi ……….
112 Inserto raggiato grigio INSERT50
113 Vite autof. TSPC brunita 4.2x32 VITE0088
114 Dado zincatoM6 DADO0026
115 Vite a testa quadra 6x12 VITE0300
116 Vite autof. TSPC 4.2x32
117 Vite autof. TC+C15 4.2x9.5 VITE0090
123 Vite autof. TC+C15 2.9x13 VITE0180
125 Dado zincato M10 DADO0027
126 Rondella zincata Ø10 RONDE039
127 Tirante ……….
129 Dado M6 ……….
130 Rondella Ø6 ……….
131 Vite M6 ……….
132 Vite ……….
136 Vite M10
137 Dado M10 ……….
