Page 1
FS-100
DVCPROHD DVCPRO25 DVCPRO/DV
快速入门指南
版本 1.0
部件编号：MANL-1037-03
Page 2
与 Focus Enhancements 联系
工作时间： 星期一到星期五
上午 8:00 到下午 5:00 （中部时间）
电子邮件：
电话：
传真：
地址：
技术支持 欧洲、中东和非洲
工作时间： 星期一到星期五
电子邮件：
电话：
传真：
地址：
+1 763-398-1658
+1 763-571-7688
Focus Enhancements, Inc.
1370 Dell Avenue
Campbell, CA. 95008
www.focusinfo.com
上午 9:00 到下午 5:00
+49 4307 - 83 58 58
+49 4307 - 83 58 99
COMO
Computer & Motion GmbH
Focus Enhancements 公司
Lise-Meitner-Str.15
24223 Raisdorf / Germany
www.focusinfo.com
Page 3
快速入门指南
快速入门指南
按照以下说明拆封、配置和使用 FS-100 直接编辑存储器。有关 FS-100
的所有信息都可以在 《FS-100 用户指南》中找到。
1 拆封
检查 FS-100 是否包含以下物品。
FS-100 装置
（后侧上方）
锂电池
可拆卸组
电源
接口和电源线
缺少组件或组件损坏
如果物品缺少或损坏，请与 Focus Enhancements 支持人员联系以获得
帮助；请参考在本指南前面列出的联系信息。
皮带夹
快速入门指南
系统资源 CD
FireWire 电缆
一根， 1 英尺， 4 针到 6 针
FS-1OO
FS-100 便携式 DTE 存储器 1
Page 4
快速入门指南
2 产品描述
前面板
LCD
显示屏
功能按钮
A B C
开启
和重置
Record
按钮
向后搜索
向后
索引
播放
STOP
关闭
Power On 按钮
Power ON 按钮提供以下两个功能。
开启
打开 FS-100。
重置 FS-100
• 首先必须开启 FS-100 电源。
• 按住
Power On 按钮两秒钟。
导航
按钮
向前搜索
传输
控制
扬声器
向前
索引
关闭电源
按住 OFF/STOP 按钮 5 秒钟。关闭期间， FS-100 会发出蜂鸣声，表
明正在关机。
2 FS-100 便携式 DTE 存储器
Page 5
顶部
快速入门指南
底部
（串行接口）
（FireWire 接口）
状态 LED
充电 LED
远程控制
计算机
DC 电源
接口
摄像机
（FireWire 接口）
内置扬声器
冷却孔
请勿阻塞
FS-100 便携式 DTE 存储器 3
Page 6
快速入门指南
3 安装锂电池组并为其充电
安装电池
闩锁槽
闩锁
电池正确就位后，
电池闩锁铰接部件
应恰好卡入到位
并锁住。
电池组导向器
电池闩锁铰接部件
放入电池，使铰接部件与门锁槽正好嵌合。
向前滑动的同时将电池组轻轻按下。
感到电池沿导向器滑动，并自动就位。
为电池充电
使用之前必须将电池完全充满电。
• 在装置处于关闭状态下时，将一个未充电的电池充满需要 2 至
3 小时。
• 标准的 FS-100 电池提供的电能可以连续 “存储”或 “播放”
约 90 分钟。
当使用 AC 适配器将电池连接到 AC 电源时即会为电池进行充电。
• 充电 LED 在充电时为红色。
• 充电 LED 变绿表明装置已完全充满电。
电池的使用
处理已充电的电池时请务必小心，尤其当将其放入同时装有金属物件
的口袋、钱包或其他容器中时。
警告：请勿使用不支持的电池充电器
使用 Focus Enhancements 不支持的电池充电器，可能会导致电池爆
炸或引起火灾。
180 分钟时长的电池和充电器可用
Focus Enhancements 提供大容量的 180 分钟时长的电池和电池充电器。
有关详细信息，请访问 http://www.focusinfo.com/webstore/
4 FS-100 便携式 DTE 存储器
Page 7

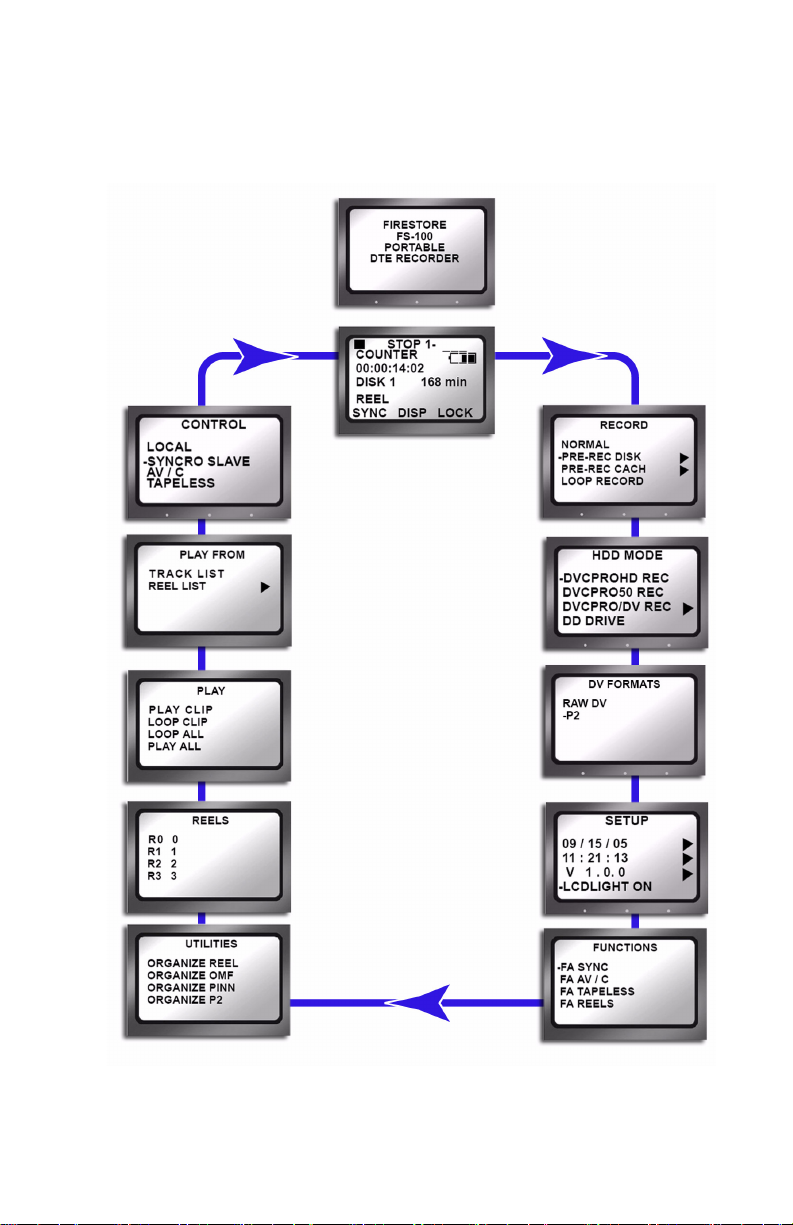

4 配置 FS-100
使用 FS-100 导航按钮可以查找和设置以下参数。
欢迎屏幕
主屏幕
快速入门指南
FS-100 便携式 DTE 存储器 5
Page 8
快速入门指南
设置日期和时间
此设置只需进行一次。
1. 进入
2. 使用
SETUP 菜单，使用向右方向键。
向下方向键，然后使用向右方
向键选择日期 。
3. 使用方向键在
设置日期。
4. 按
BACK 功能键返回到 SETUP 菜单。
5. 选择时间 。
6. 使用
7. 按
HH:MM:SS 字段设置时间。
BACK 功能键返回到 SETUP 菜单。
设置 Tapeless 控制
MM / DD / YY 字段中
SETUP
10 / 10 / 05
21 : 10: 50
V 1. 0. 0
-LCDLIGHT ON
SET DATE
09 / 18 / 05
MM / DD / YY
BACK
SET TIME
10 : 50 : 40
HH :MM :SS
BACK
1. 进入 CONTROL 模式菜单。
2. 选择菜单选项
Select 按钮。
TAPELESS，然后按
CONTROL
LOCAL
SYNCRO SLAVE
AV/ C
-TAPELESS
设置 DVCPROHD REC
1. 进入 HDD Mode 菜单。
2. 选择菜单选项
DVCPROHD REC。
HDD MODE
-DVCPROHD REC
DVCPRO50 REC
DVC PRO/DV REC
DD DRIVE
设置 P2 格式
1. 进入 DV FORMATS 菜单。
2. 选择菜单选项
6 FS-100 便携式 DTE 存储器
P2。
DV FORMATS
RAW DV
-P2
Page 9
5 连接 FS-100 至 AG-HVX200
1394
接口
6 针到 4 针的 FireWire 电缆
摄像机
接口
6 配置摄像机和存储器
5
快速入门指南
4
4
3
2
1
1. 开启摄像机上的电源。
2. 将
3. 按下 AG-HVX200 摄像机顶部的
TAPE/P2 切换到 P2。
MENU 按钮。选择
RECORDING SETUP 选项。
将
REC FORMAT P2 的格式设置为 1080 或 720 HD
（不支持 PN 模式）。
4. 在
OTHER FUNCTIONS 菜单下，将 1394 CONTROL 设置为 BOTH。
5. 按下摄像机顶部或侧面 （步骤 1）的
FS-100 便携式 DTE 存储器 7
REC 触发按钮。
Page 10
快速入门指南
7 播放
1. 通过按 MCR/VCR 按钮将 AG-HVX200 设置为 VCR。
摄像机 LCD 显示屏中将显示缩略图。
2. 要关闭缩略图显示，请按
3. 使用
FS-100 Transport 控制播放视频剪辑。
THUMBNAIL 按钮。
8 创建 P2 目录和管理文件
只有录制完成后才可以执行此操作。
1. 进入
2. 选择
UTILITIES 菜单。
ORGANIZE P2。
FS-100 将创建 P2 目录并将不同
的 P2 文件移动到正确的目录下。
ORGANIZE REEL
ORGANIZE OMF
-ORGANIZE P2
ORGANIZE PINN
UTILITIES
Organize P2 将文件复制到其他磁盘上之后
执行 ORGANIZE P2 和 BEFORE 录制新素材或删除现有剪辑之后，将录制的
文件复制到其他硬盘上，并运行 FORMAT 实用程序。请参见以下操作步骤。
8 FS-100 便携式 DTE 存储器
Page 11
9 将文件从 FS-100 传输到计算机
快速入门指南
1. 使用标准 6 针到 6 针
FireWire 电缆，通过
其 COMPUTER I/O 1394
端口将 FS-100 连接至计算
机系统。
2. 进入
3. 选择
HDD MODE 菜单。
DD DRIVE 菜单选项并使用
“向右”方向键进入
CONNECT
屏幕。
4. 按
ENABLE 功能按钮。
5. 参阅计算机说明文档获取有关
如何在系统中安装外部驱动器
的信息。
将 FS-100 作为驱动器安装在系统中后，请将整个 Content 文件夹转移
到系统中。
FS-100 至计算机
（FireWire 接口）
HDD MODE
DVCPROHD REC
DVCPRO50 REC
DVC PRO/DV REC
-DD DRIVE
FS-100 便携式 DTE 存储器 9
Page 12
快速入门指南
10 FS-100 便携式 DTE 存储器
Page 13
Page 14
版本 1.0
部件编号：MANL-1037-03
