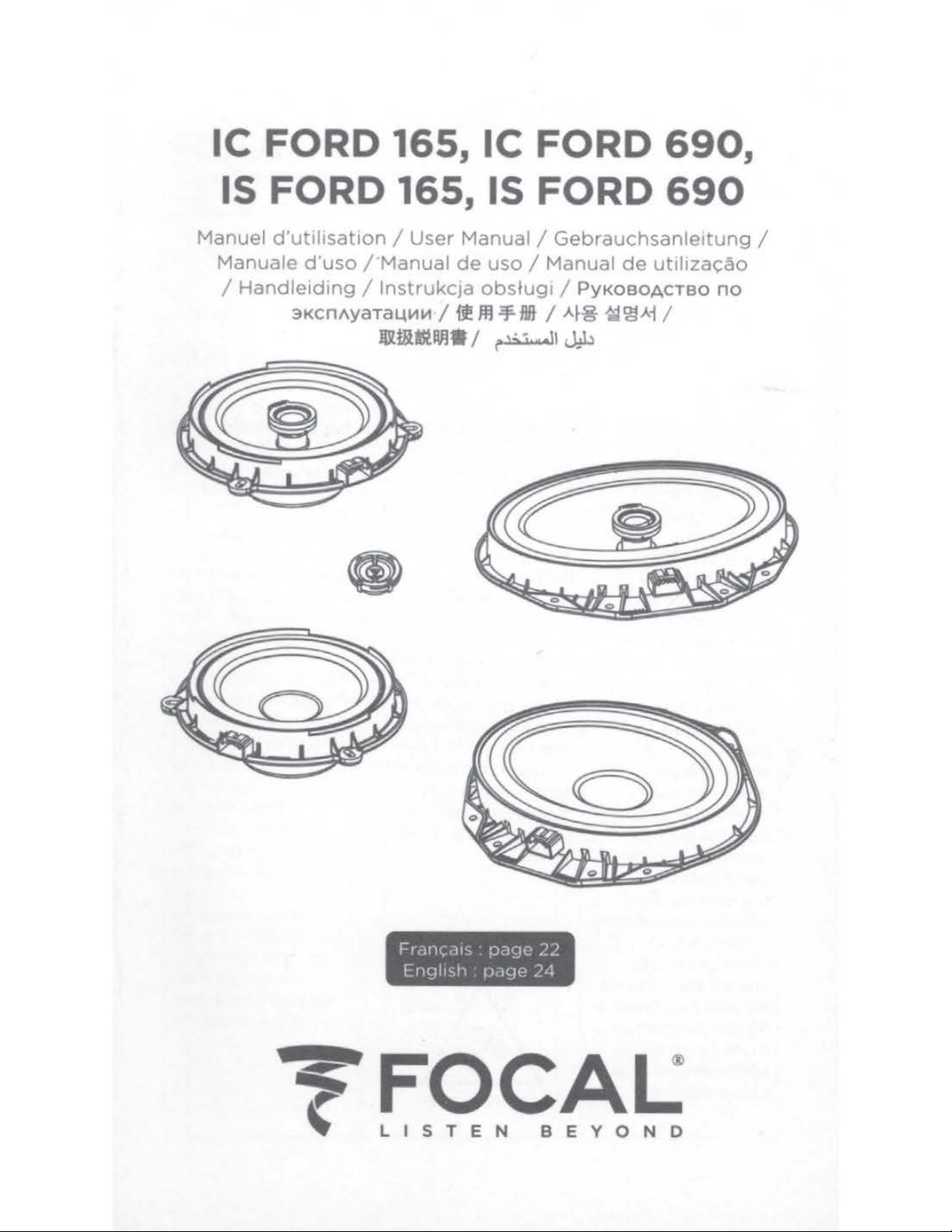

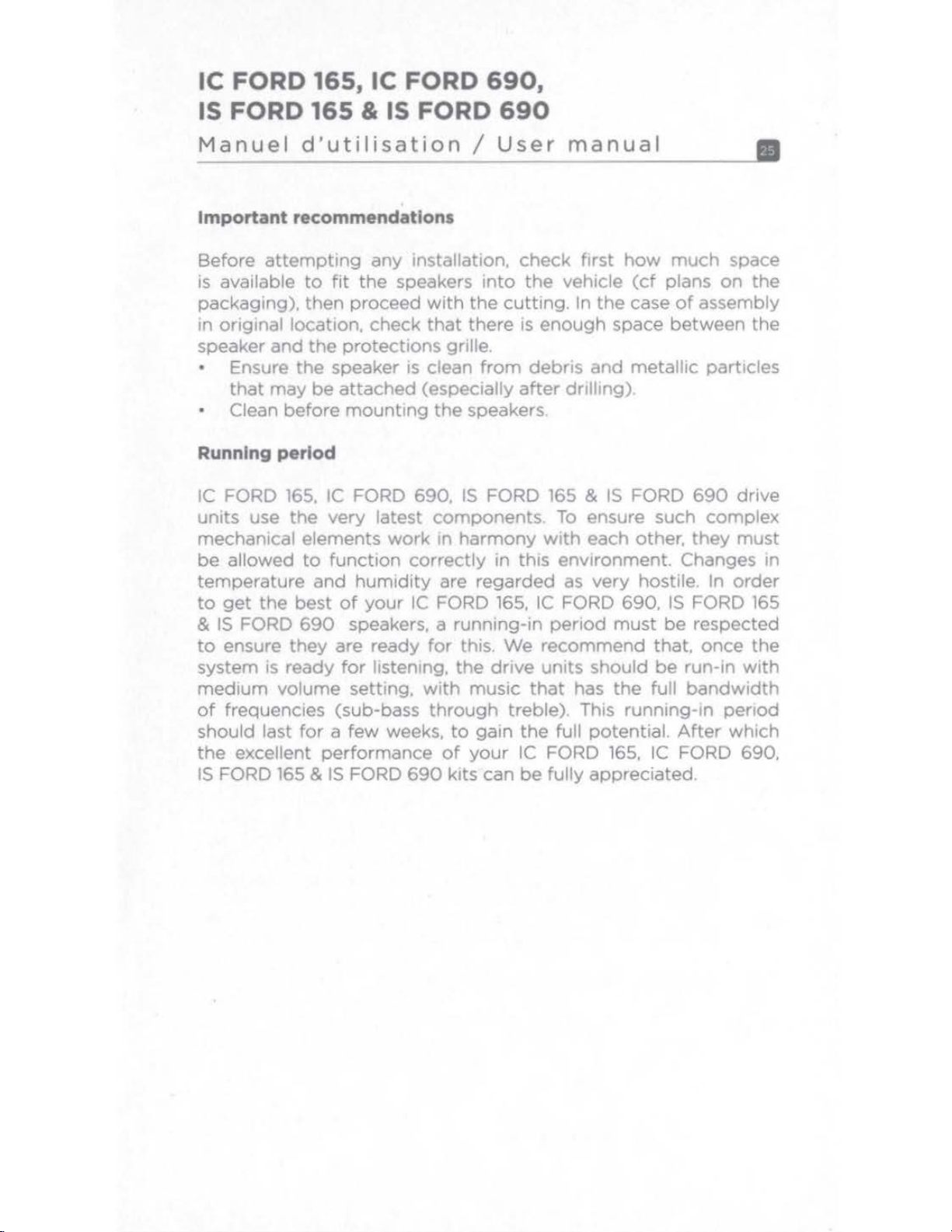

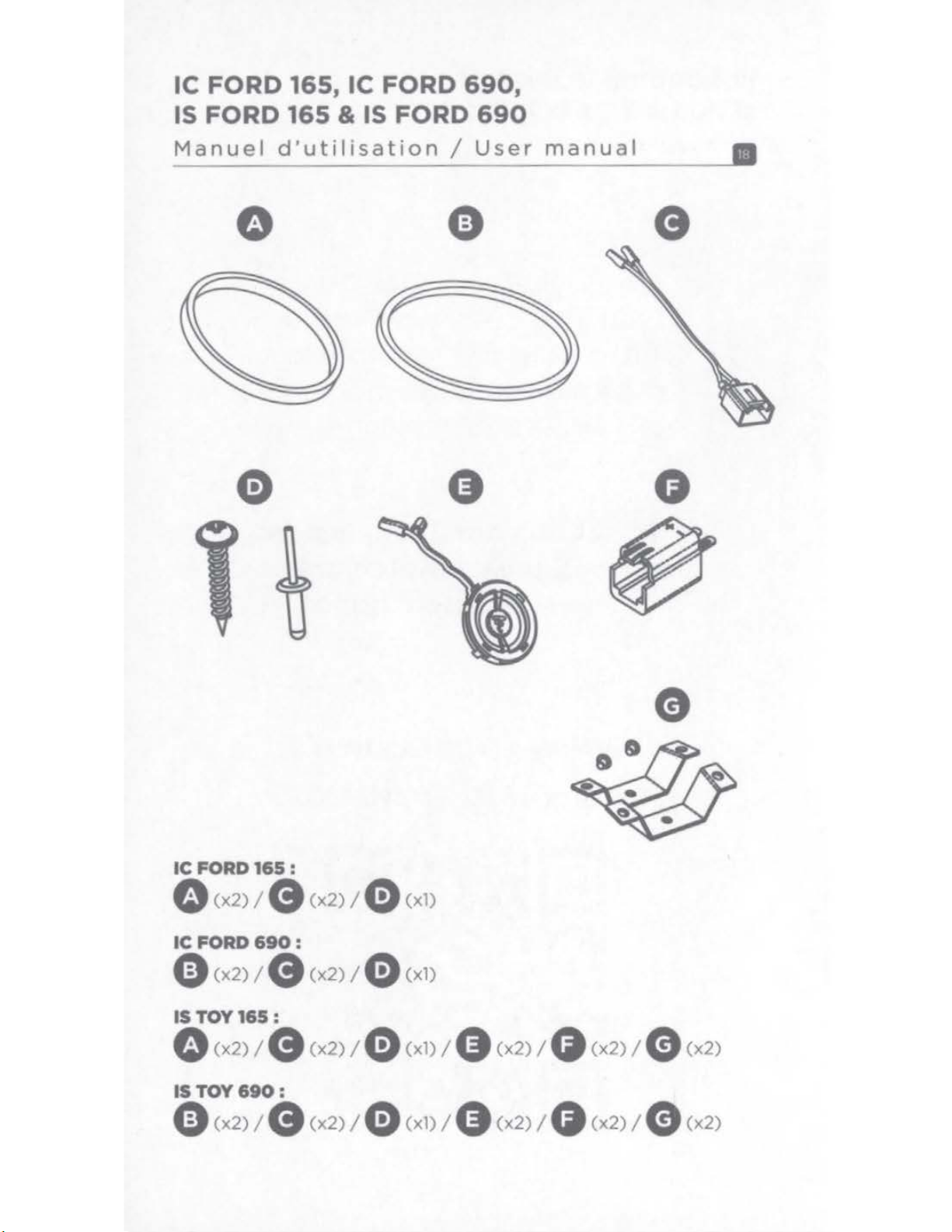

Focal IC FORD 165, IC FORD 690, IS FORD 165, IS FORD 690 User guide

IS FORD 165

Product Data Sheet

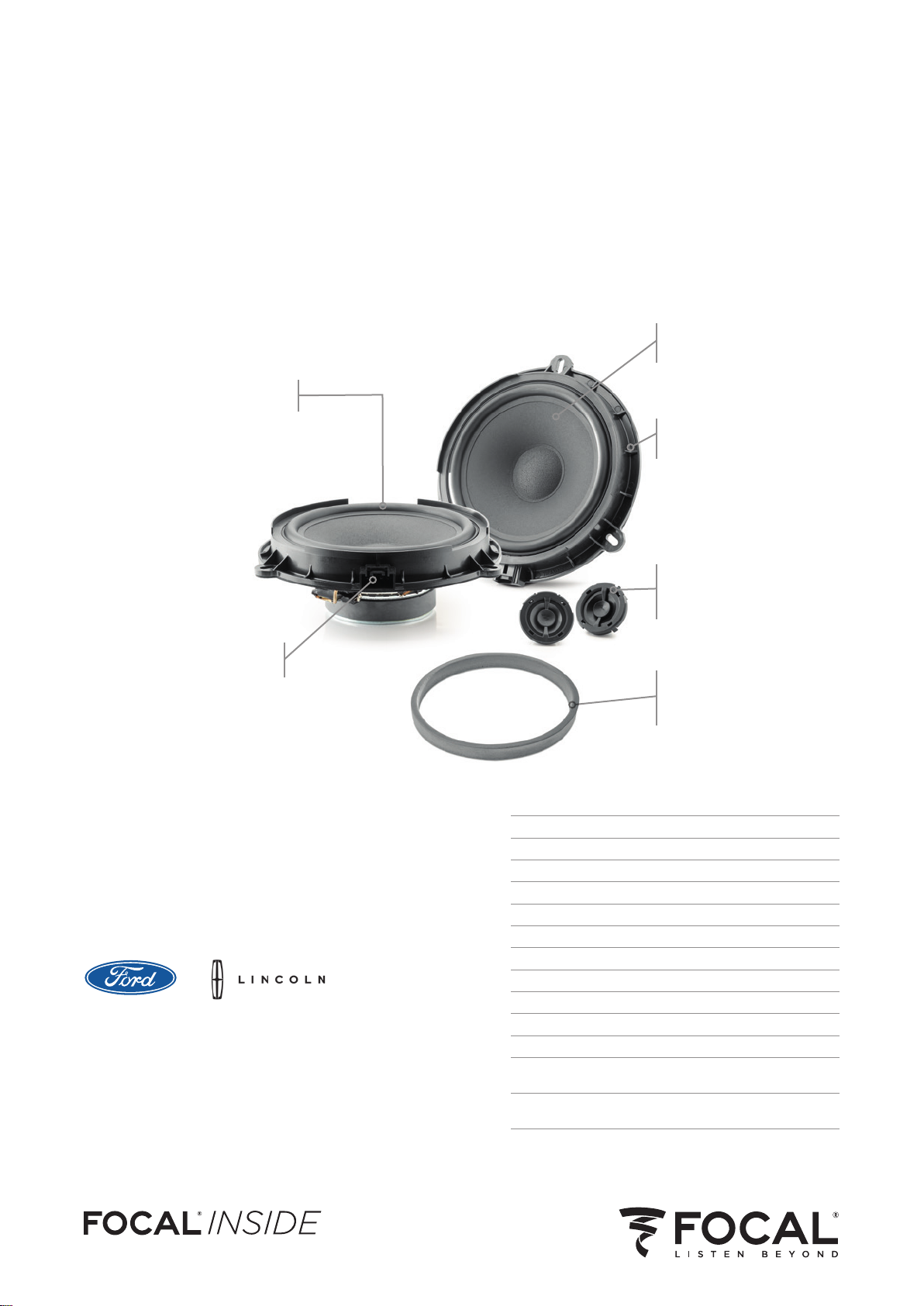

The IS FORD 165 2-way component kit is designed for all drivers who wish to replace their original audio
system with a quality sound solution. The speaker drivers employ Polyglass technology, which delivers well­defined midrange and bass, and the Aluminium inverted dome tweeter, a Focal technology that provides
perfect treble reproduction. This kit is designed for vehicles that have tweeter slots.

Polyglass cone

Natural sound without coloration

Butyl surround

Excellent durability

Chassis-integrated spacer

Perfect integration
in the original locations

Aluminium inverted
dome tweeter

Smoothness and definition
of sound in every directions

Vehicle dedicated connector

No welding

and no cables to cut

Key Points

• Quick and easy install

• No modifications needed on the vehicle

• Invisible integration

• Sound quality superior to the original one

• No additional accessories required

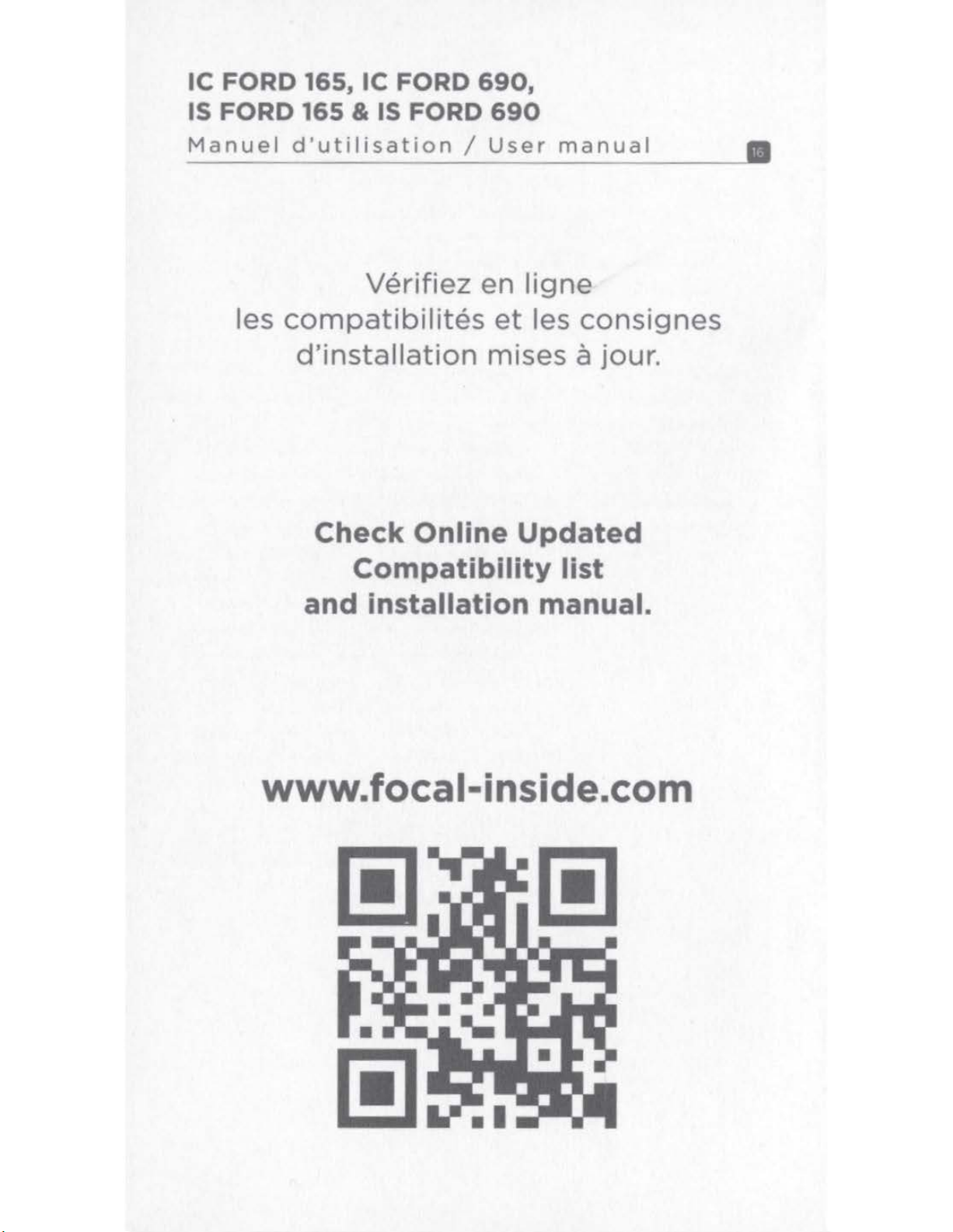

Check your vehicle compatibility
at www.focal-inside.com

[Ford: Kuga, Ranger front locations, F-Series, Focus, Fiesta... /
Lincoln: MKX, Navigator rear locations...]

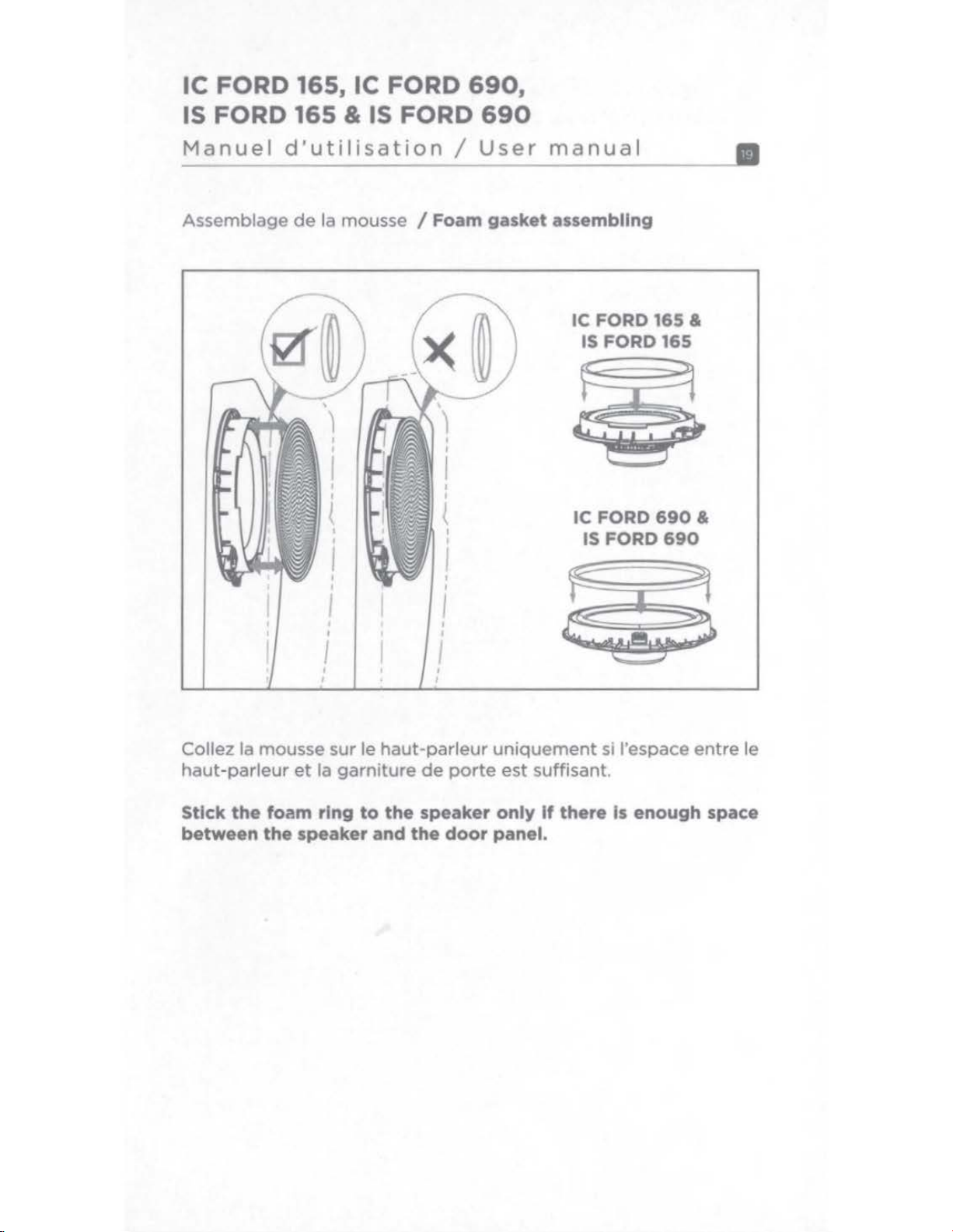

Isolation foam rings

Continuous insulation
between the speaker drivers
and the door fitting

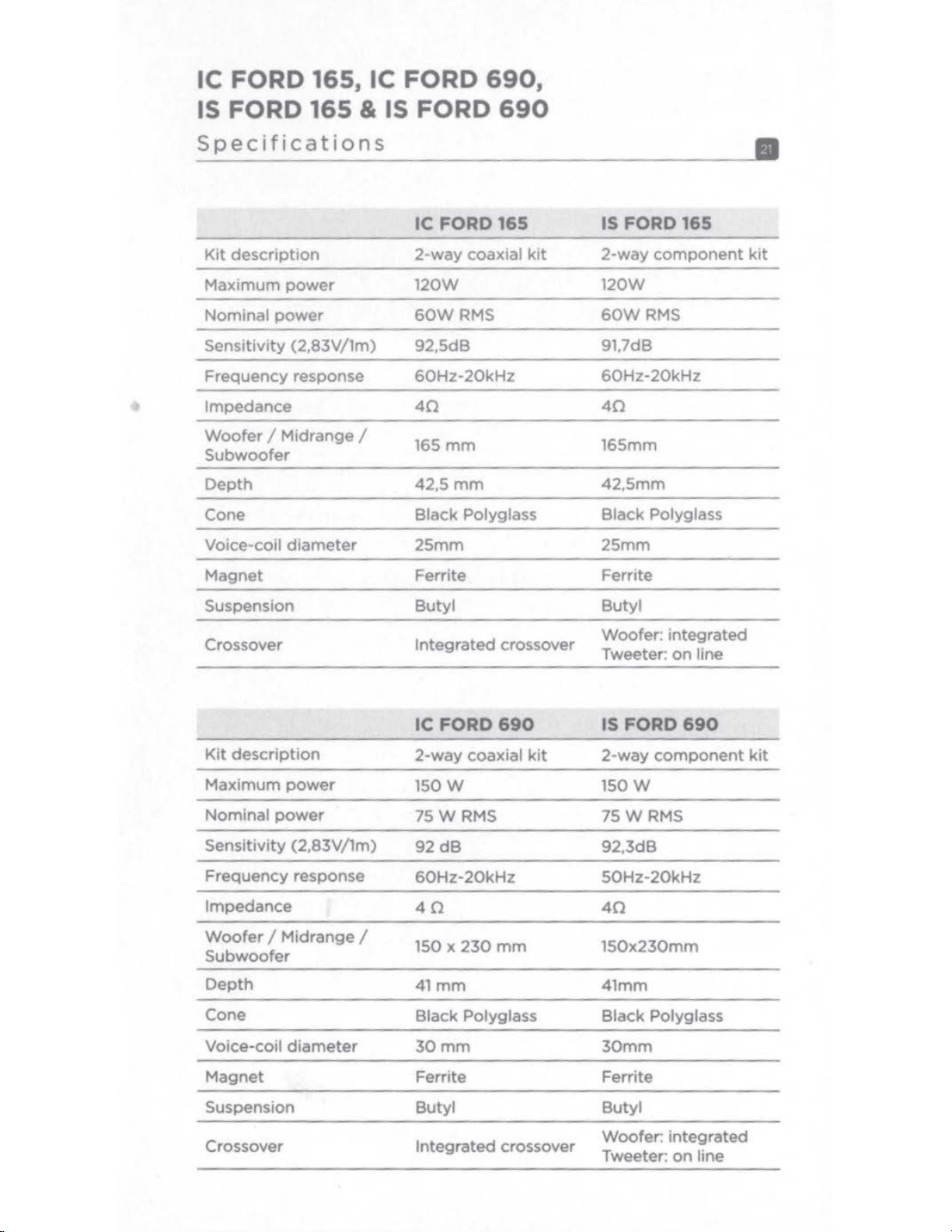

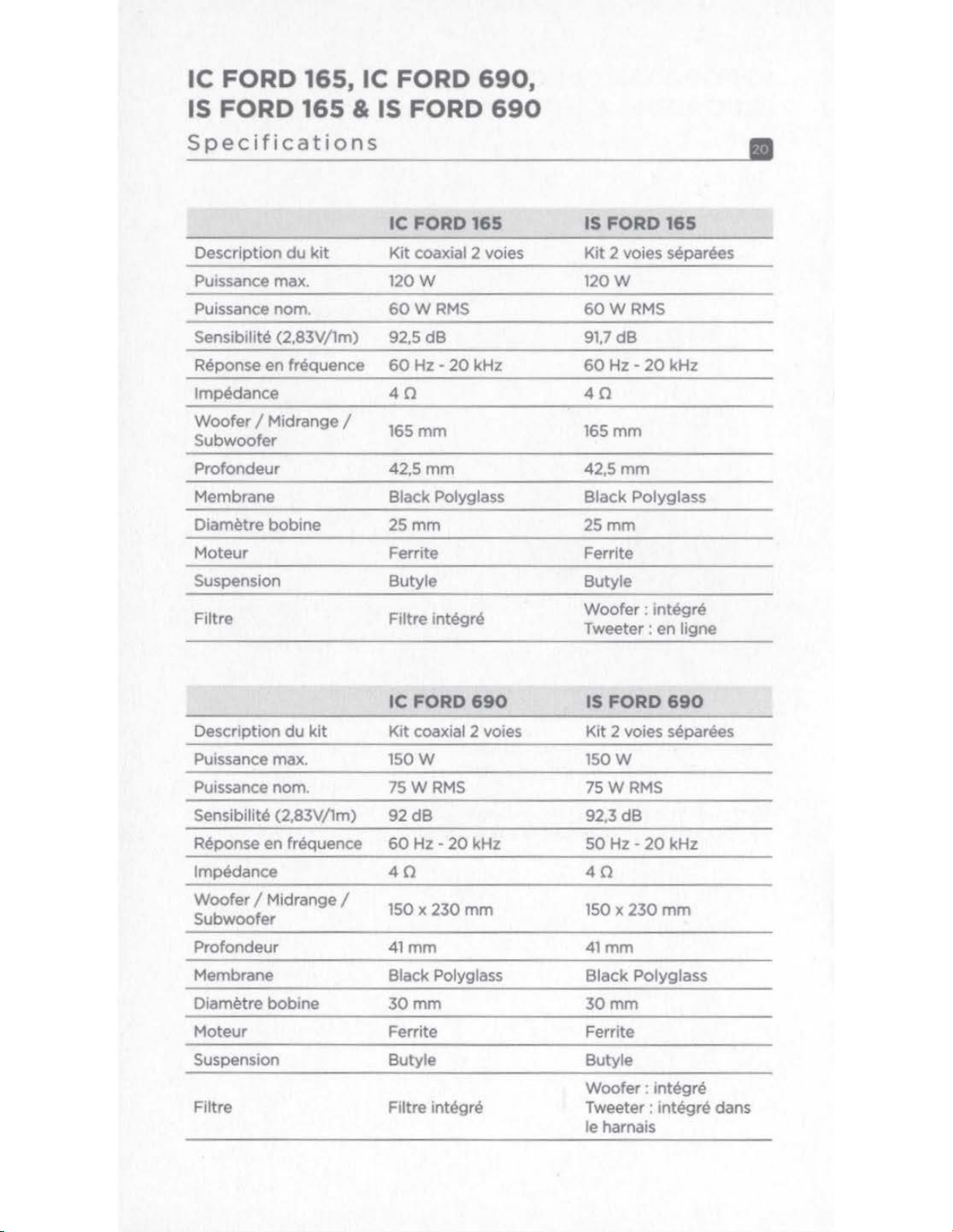

Type 2-way component kit

Power max.

Power nom.

Sensitivity (2.83V/1m)

Frequency response

Impedance

Woofer

Mounting depth

Cone

Voice coil diameter

Magnet

Surround
Tweeter

Crossover

120W

60W RMS

91.7dB

60Hz - 20kHz

4

1/2"

6

(165mm)

1⁄" (42.5mm)

Polyglass

1" (25mm)

Ferrite

Butyl
Compact Aluminium

inverted dome
Woofer : integrated

Tweeter : on line

Focal® is a trademark of Focal-JMLab® - www.focal.com - SCAA200507/1

IS FORD 165

0

5

10

15

20

25

30

35

40

50

55

60

65

70

75

80

85

90

95

100

105

110

10 100 1000 10000

Frequency response - 0° Frequency response - 30° Impedance

Impedance (Ohm)

85

80

42.5

3.8

67.5

164.3

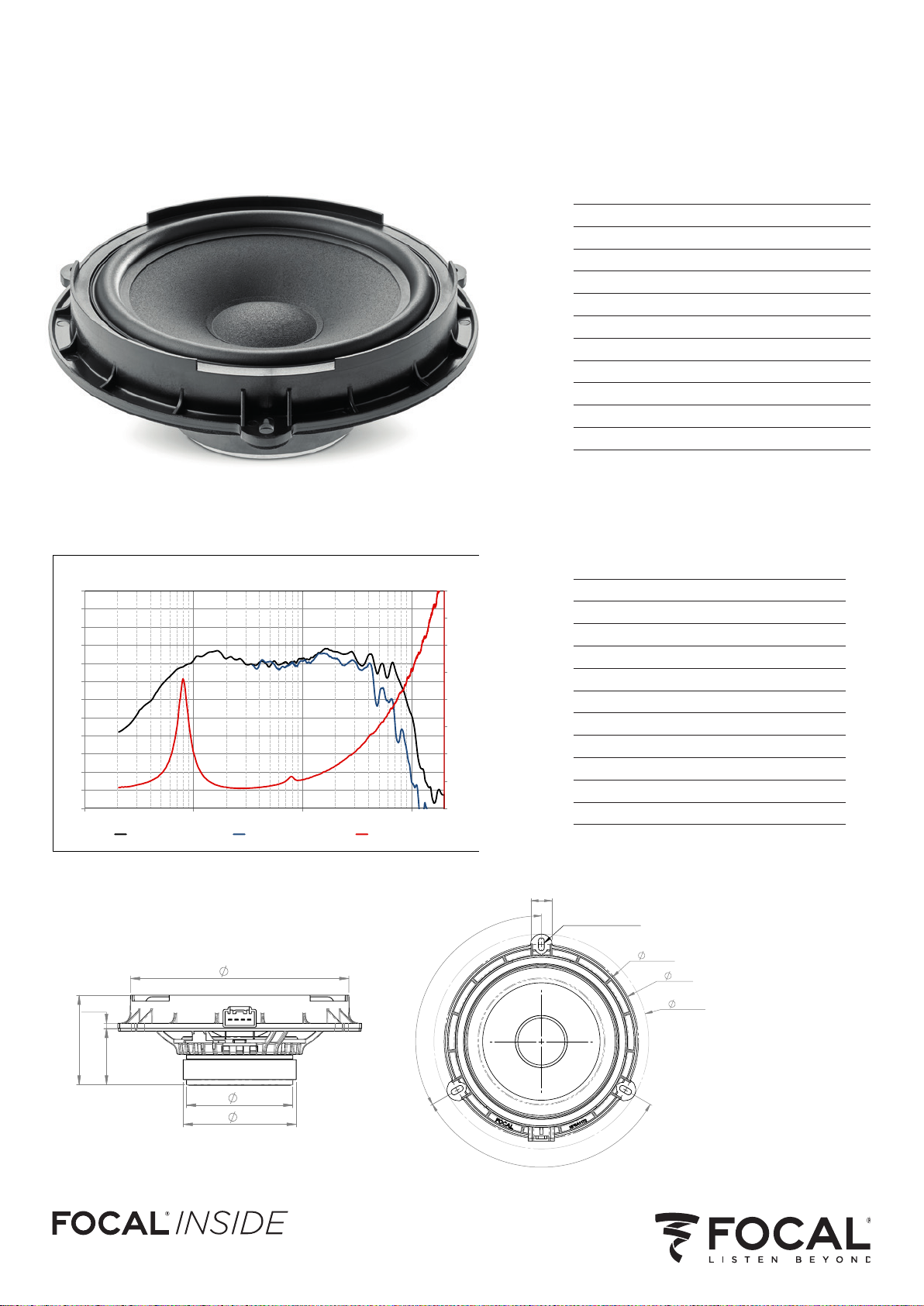

Technical Sheet

Woofer

FREQUENCY RESPONSE/IMPEDANCE

SPECIFICATIONS

Nominal power 60W

Maximum power 120W

Sensitivity 91.7dB

Nom. impedance 4Ω

Cone Black Polyglass

Surround Butyl

DC resistance 3.48Ω

VC diameter 25mm 1"

Former Kapton

Layers 2

Wire Copper

Net weight 860g 1.9lbs

PARAMETERS

Rdc 3.48Ω

Fs 81.9Hz

Mms 13g

Cms 0.29mm/N

Vas 7.68l

Qts 0.696

Qes 0.821

Qms 4.559

Bxl 5.32N/A

Sd 136.85cm²

SPL 88.7dB

Xmax 3.5mm

42.5

164.3

80

85

MECHANICAL DRAWING

Dimensions in mm

3.8

67.5

Focal® is a trademark of Focal-JMLab® - www.focal.com - SCAA200505/1

20

5.50 x 12.30

3 x

183.5

186

120°

120°

205.5

TWEETER FORD

3

3,2

3,4

3,6

3,8

4

4,2

4,4

4,6

4,8

5

50

55

60

65

70

75

80

85

90

95

100

105

110

100 1000 10000

Frequency response - 0° Frequency response - 30° Impedance

Impedance (Ohm)

TWEETER SEUL

41.8

42.9

26

17.75

6.6

2

TWEETER SEUL

TWEETER AVEC BRAKET

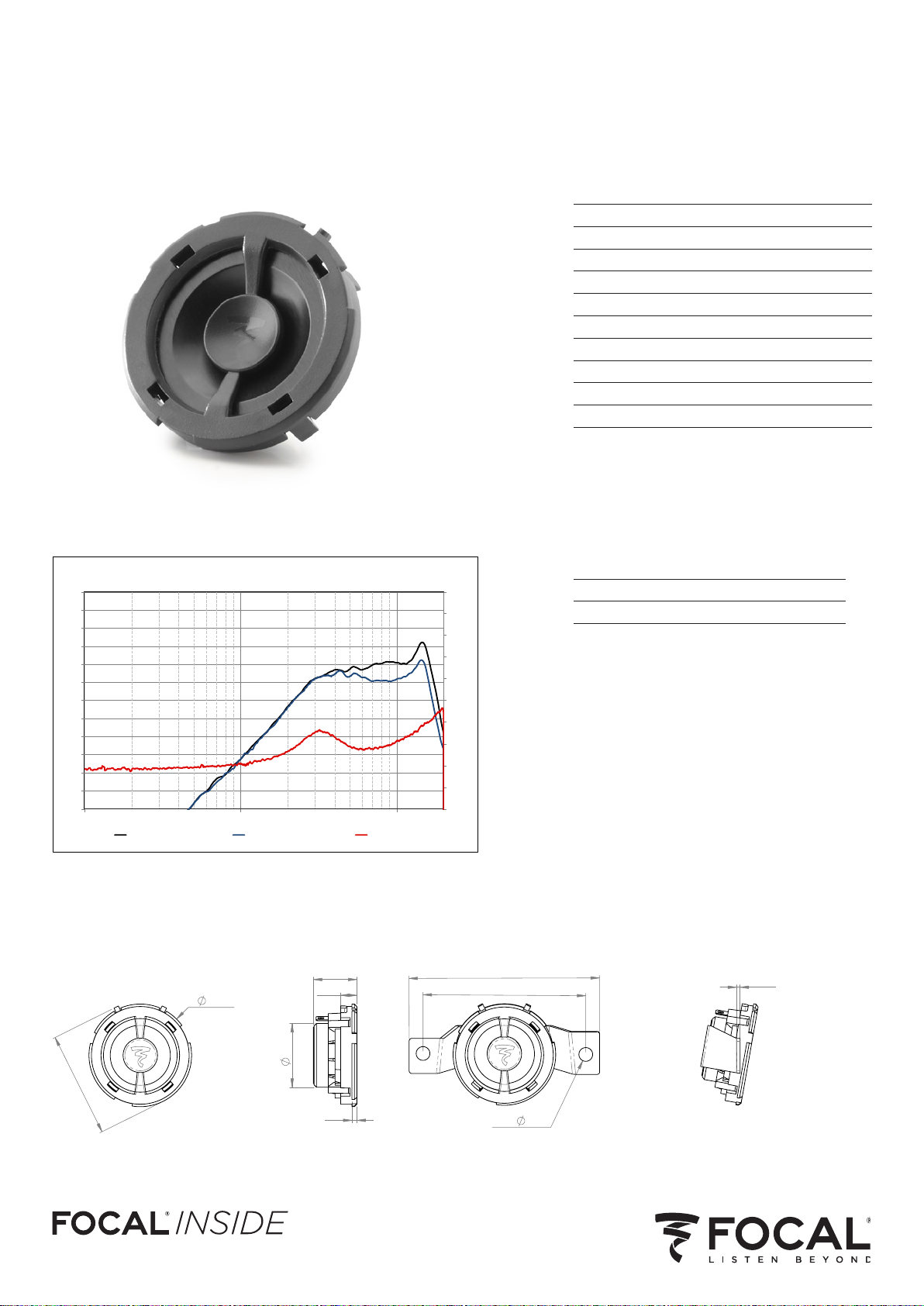

Technical Sheet

Tweeter

FREQUENCY RESPONSE/IMPEDANCE

SPECIFICATIONS

Nominal power 15W

Maximum power 100W

Sensitivity 91dB

Nom. impedance 4Ω

Cone Alu

DC resistance 3.4Ω

VC diameter 20mm ⁄"

Former Kapton

Layers 2

Wire Alu

Net weight 40g 0.09lbs

PARAMETERS

Rdc 3.5Ω

Fs 3,200Hz

SPL 88dB

MECHANICAL DRAWING

Dimensions in mm

42.9

Focal® is a trademark of Focal-JMLab® - www.focal.com - SCAA200505/1

41.8

17.75

6.6

26

2

77.6

66.3

2 x

5.6

1.4

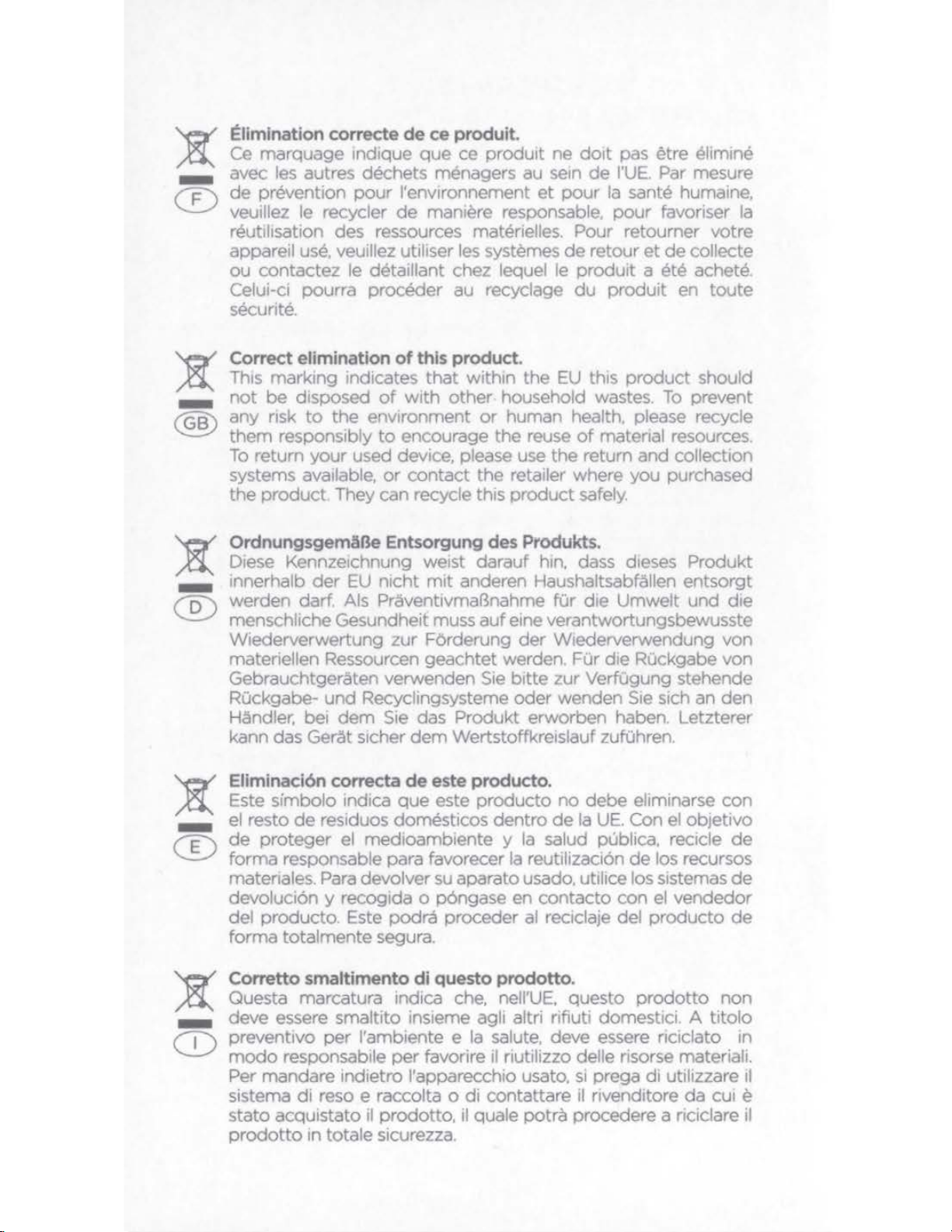

Élimination correcte de ce produit.
