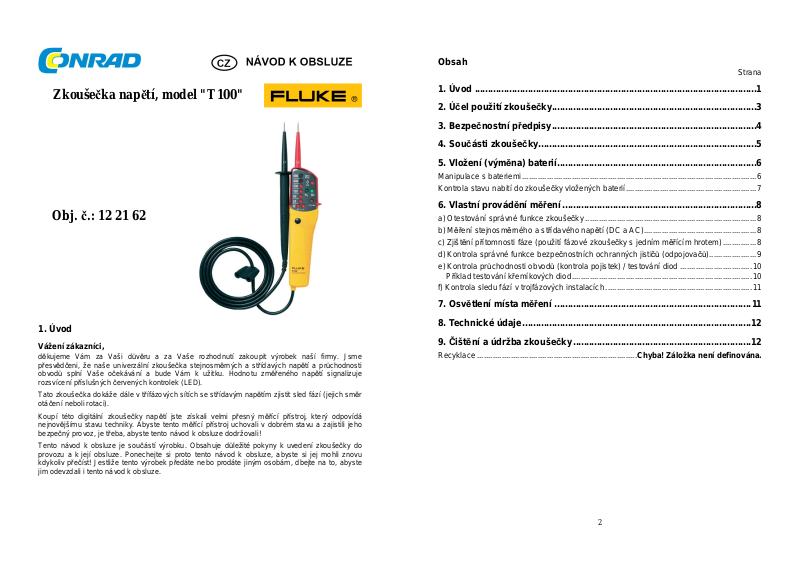

Zkoušečka napětí, model "T100"
Obj. č.: 12 21 62
Obsah
Strana
1. Úvod ..........................................................................................................1
2. Účel použití zkoušečky.............................................................................3
3. Bezpečnostní předpisy.............................................................................4
4. Součásti zkoušečky..................................................................................5
5. Vložení (výměna) baterií...........................................................................6
Manipulace s bateriemi........................................................................................................6
Kontrola stavu nabití do zkoušečky vložených baterií..........................................................7
6. Vlastní provádění měření.........................................................................8
a) Otestování správné funkce zkoušečky ............................................................................8
b) Měření stejnosměrného a střídavého napětí (DC a AC)..................................................8
c) Zjištění přítomnosti fáze (použití fázové zkoušečky s jedním měřícím hrotem)...............8
d) Kontrola správné funkce bezpečnostních ochranných jističů (odpojovačů).....................9
e) Kontrola průchodnosti obvodů (kontrola pojistek) / testování diod................................10
Příklad testování křemíkových diod................................................................................10
f) Kontrola sledu fází v trojfázových instalacích.................................................................11
1. Úvod
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za Vaše rozhodnutí zakoupit výrobek naší firmy. Jsme
přesvědčeni, že naše univerzální zkoušečka stejnosměrných a střídavých napětí a průchodnosti
obvodů splní Vaše očekávání a bude Vám k užitku. Hodnotu změřeného napětí signalizuje
rozsvícení příslušných červených kontrolek (LED).
Tato zkoušečka dokáže dále v třífázových sítích se střídavým napětím zjistit sled fází (jejich směr
otáčení neboli rotaci).
Koupí této digitální zkoušečky napětí jste získali velmi přesný měřící přístroj, který odpovídá
nejnovějšímu stavu techniky. Abyste tento měřící přístroj uchovali v dobrém stavu a zajistili jeho
bezpečný provoz, je třeba, abyste tento návod k obsluze dodržovali!
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení zkoušečky do
provozu a k její obsluze. Ponechejte si proto tento návod k obsluze, abyste si jej mohli znovu
kdykoliv přečíst! Jestliže tento výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod k obsluze.
7. Osvětlení místa měření ..........................................................................11
8. Technické údaje......................................................................................12
9. Čištění a údržba zkoušečky...................................................................12
Recyklace.......................................................................Chyba! Záložka není definována.
2
2. Účel použití zkoušečky
Tento měřící přístroj (tato zkoušečka napětí) odpovídá evropské normě o zkoušečkách napětí se
dvěma měřícími hroty (EN 61243-3) jakož i krytí (třídě ochrany) „IP 65“ (ochrana proti stříkající
vodě a prachu). Z tohoto důvodu může být tato zkoušečka napětí používána i ve venkovním nebo
ve vlhkém prostředí (s odpovídající ochrannou i v dešti).
S touto zkoušečkou můžete provádět měření v instalacích a zařízeních, které odpovídají
přepěťové kategorii číslo 3 (CAT III) a číslo 4 (CAT IV).
Do přepěťové kategorie č. 3 (CAT III) je zahrnuta také přepěťová kategorie č. 2 (CAT II)
pro elektrické provozní prostředky, na které jsou kladeny zvláštní požadavky ohledně bezpečnosti
a jejich použitelnosti. Jedná se například o domovní elektrické instalace, ochranná zařízení, síťové
zásuvky, spínače (jističe) atd.
Přepěťová kategorie č. 4 (CAT IV) zahrnuje provozní prostředky, u kterých je nutné zohlednit také
nebezpečí a následky po úderu blesku při bouřkách. Jedná se například o přípojky k venkovním
elektrickým vedením, o uzemňovací kabely vodních čerpadel atd.
Tato zkoušečka napětí se dvěma měřícími hroty slouží k měření stejnosměrných a střídavých
napětí v rozsahu od 12 V do 690 V.
Hodnota změřeného napětí je signalizována rozsvícením příslušné kontrolky (celkem 6 červených
LED). Polaritu stejnosměrného napětí signalizují 2 červené kontrolky (LED), které jsou označeny
znaménky plus (+) a minus (–). Při detekci střídavého napětí svítí tyto obě kontrolky současně
( ).
Tato zkoušečka je dále vybavena akustickou a optickou kontrolou průchodnosti obvodů [zkoušení
pojistek, přerušení vodičů kabelů, kontrola polovodičových součástek (například křemíkových diod)
a všech obvodů a zapojení s nižším vnitřním odporem než 400 kΩ].
Dále je tento model vybaven do něho zabudovaným osvětlením místa měření. Toto osvětlení
můžete používat jako normální kapesní svítilnu.
S touto zkoušečkou (podobně jako s doutnavkovou zkoušečkou) můžete dále zjistit fázi se
střídavým napětím přiložením červeného měřícího hrotu k vodiči (zasunutím tohoto hrotu do síťové
zásuvky) a dotykem prstu na dotykový senzor na přední straně zkoušečky. Zaregistruje-li tato
zkoušečka fázi s minimálním střídavým napětím 100 V, pak se na ní rozsvítí příslušná červená
kontrolka, která je označena symboly trojúhelníků s vykřičníkem a s bleskem ( ).
Ke kontrole trojfázových sítí je tato zkoušečka vybavena signalizací sledu fází. Směr otáčení
neboli rotaci fází signalizují 2 kontrolky, které jsou označeny písmeny „L“ a „R“ ( ).
S tímto měřícím přístrojem můžete rovněž zkontrolovat ochranné (bezpečnostní) jističe
(odpojovače), které vypínají (odpojují od síťového napájení) elektrické spotřebiče, jestliže tyto
jističe (odpojovače), které bývají označovány jako „FI/RCD“, zaregistrují nebezpečný svodový
(chybový, dotykový) proud (vyšší než 10 mA nebo 30 mA).
K napájení tohoto přístroje slouží 2 baterie 1,5 V velikosti „AAA“ (LR03).
3
3. Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné
škody, úrazy osob, které byly způsobeny neodborným zacházením s tímto měřícím
přístrojem nebo nedodržováním bezpečnostních předpisů. V těchto případech zanikají
jakékoliv nároky, které by jinak vyplývaly ze záruky výrobku.
Tento přístroj opustil výrobní závod v bezvadném stavu a je technicky bezpečný. Aby byl tento
stav zachován a abyste zajistili bezpečné používání přístroje, musíte respektovat následující
bezpečnostní pokyny a varování:
Pozor! Nebezpečná napětí při dotyku! Nebezpečí ohrožení života!
Přečtěte si návod k obsluze! Tento symbol odkazuje na důležité pokyny, které musíte
dodržovat.
Z bezpečnostní důvodů a z důvodů registrace (CE) nesmí být tento přístroj
přestavován a v jeho vnitřním zapojení nesmějí být prováděny žádné změny.
• Měřící přístroje a jejich příslušenství (baterie) nejsou dětské hračky a nepatří do rukou malých
dětí! Nenechávejte volně ležet baterie. Hrozí nebezpečí, že by je mohly spolknout děti nebo
domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře!
• Nevystavujte tento přístroj příliš vysokým teplotám, silným vibracím nebo příliš vysoké vlhkosti.
Zaručená přesnost měření je zajištěna pouze v normálních klimatických podmínkách
(při teplotě od - 10 °C až do + 55 °C a p ři relativní vlhkosti vzduchu od 85 %).
• Buďte zvláště opatrní při měření střídavých napětí vyšších než 25 V (AC) nebo stejnosměrných
vyšších než 35 V (DC). Při dotyku vodičů již s těmito napětími můžete utrpět životu
nebezpečný úraz elektrickým proudem.
• Před každým měřením zkontrolujte přístroj a měřící hroty, zda nedošlo k nějakému poškození
izolace. Neprovádějte v žádném případě měření, zjistíte-li poškození izolace měřících hrotů
a černého měřícího kabelu.
• Abyste zabránili úrazu elektrickým proudem, dbejte na to, abyste se během měření ani
nepřímo nedotkli měřících hrotů a kontaktů měřeného objektu, který je pod napětím.
• Nepoužívejte tuto zkoušečku napětí nikdy okamžité poté (nezapínejte ji), jestliže jste ji přenesli
z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví
(vysráží), by mohla tento měřící přístroj za určitých okolností zničit. Z tohoto důvodu v těchto
případech počkejte a zkoušečku nepoužívejte k měření tak dlouho, dokud se teplota
zkoušečky nevyrovná s teplotou okolního vzduchu.
• Při měření lze tuto zkoušečku držet pouze za její rukojeť. V žádném případě se nesmíte
dotýkat kovových kontaktů měřených objektů (obnažených vodičů).
Dodržujte další bezpečnostní pokyny, které jsou uvedeny v tomto návodu k obsluze.
Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v tomto návodu
k obsluze nenaleznete příslušné informace, požádejte o radu zkušeného odborníka.
4
4. Součásti zkoušečky
něho baterie. Tyto by mohly
5
Měřící hrot L1 (–) s černým kabelem a se zábranou (ochranou) proti nebezpečnému napětí.
1
Měřící hrot L2 (+) s červenou ochrannou izolací.
2
Osvětlení místa měření (funkce kapesní svítilny).
3
6 červených kontrolek, které signalizují hodnotu změřeného napětí.
4
Červená kontrolka signalizující zjištění přítomnosti fáze, která je označena symboly
5
trojúhelníků s vykřičníkem a s bleskem ( ). Funkce doutnavkové zkoušečky.
Kontrolky signalizující sled fází v trojfázových instalacích.
6
Kontrolka : Signalizace zapnutí akustické a optické kontroly průchodnosti obvodů
7
(například kontrola pojistek) a testování diod.
Kontrolky : Signalizace polarity stejnosměrného napětí.
8
Tlačítko na zadní straně zkoušečky: Stisknutím tohoto tlačítka zapnete osvětlení místa
10
měření (funkce kapesní svítilny).
Dotyková elektroda (dotykový senzor) k zjištění sledu fází v trojfázových systémech a fáze
11
(funkce doutnavkové zkoušečky).
Bateriové pouzdro.
12
Ochranné kryty měřících hrotů.
13
5. Vložení (výměna) baterií
Manipulace s bateriemi
Pokud nebudete přístroj delší dobu používat, vyndejte z
vytéci a poškodit vnitřek přístroje. Vyteklé nebo jinak poškozené baterie mohou
způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice!
Nepoužívejte současně staré a nové baterie, jakož i baterie různých typů a provedení
(například zinko-uhlíkové baterie či akumulátory společně s bateriemi alkalickými).
Dejte pozor na to, že baterie nesmějí být zkratovány, odhazovány do ohně nebo
nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního
domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození
životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí! Přispějte k jeho ochraně!
6
Kontrola stavu nabití do zkoušečky vložených baterií
Výměna baterií ve zkoušečce je nutná tehdy, jestliže se po vzájemném dotyku (zkratování) obou
měřících hrotů nerozsvítí na zkoušečce kontrolka se symbolem akustické kontroly průchodnosti
obvodů a se symbolem diody [7].
Výměnu alkalických baterií (baterie 1,5 V velikosti „AAA“ nebo „LR03“) ve zkoušečce proveďte
následujícím způsobem:
1. Vhodným šroubovákem nebo malou mincí otočte na spodní straně zkoušečky krytem
bateriového pouzdra nahoru ve směru znázorněné šipky.
2. V případě potřeby uvolněte bateriové pouzdro, abyste jej mohli ze zkoušečky vytáhnout, jeho
nadzvednutím malým plochým šroubovákem.
3. Vytáhněte ze zkoušečky zcela bateriové pouzdro (uvolněný kryt) a vyndejte z něho a ze
zkoušečky vybité baterie
4. Zasuňte do zkoušečky a do krytu bateriového pouzdra nové baterie správnou polaritou jejich
kontaktů plus (+) a minus (–). Poté tento kryt opět zcela zasuňte do zkoušečky a zajistěte jej
jeho otočení směrem dolů vhodným šroubovákem nebo malou mincí.
7
6. Vlastní provádění měření
Tato zkoušečka napětí je vybavena dvěma měřícími hroty [1] (L1) a [2] (L2). V žádném případě se
nedotýkejte rukama (prsty) horního prostoru měřících hrotů za zábranou na černém měřícím hrotu
jakož i červeného měřícího hrotu nad zkoušečkou.
Při měření stejnosměrných napětí představuje červený měřící hrot [2] (který je přímo připojen ke
zkoušečce) v normálním případě plus (+) kontakt a černý měřící hrot [1] minus
(–)
kontakt.
Zkontrolujte před každým měřením správnou funkci zkoušečky jejím vyzkoušením na
zdroji se známým napětím (například zastrčením obou měřících hrotů do síťové
zásuvky se střídavým napětím 230 V). Pokud nebude zkoušečka správně fungovat,
pak ji dále nepoužívejte a nechte ji zkontrolovat v autorizovaném servisu.
Tuto zkoušečku napětí nelze používat s otevřeným bateriovým pouzdrem!
Dodržujte bezpodmínečně bezpečnostní předpisy!
a) Otestování správné funkce zkoušečky
Zkratujte oba měřící hroty (přiložte je k sobě). Ze zkoušečky se musí ozvat dobře slyšitelný
akustický signál a musí se na ní rozsvítit kontrolka se symbolem akustické kontroly průchodnosti
obvodů a se symbolem diody [7]. Pokud se tak nestane, pak vyměňte ve zkoušečce obě
baterie najednou.
Poznámka: Při vyšším napětí než 20 V, budete tato zkoušečka fungovat při měření napětí i bez
vložených baterií (nebo i s vybytými bateriemi). Baterie slouží k jiným měřením než k měření
napětí (k akustické a optické kontrole průchodnosti obvodů a k testování diod).
b) Měření stejnosměrného a střídavého napětí (DC a AC)
Po přiložení obou měřících hrotů k měřenému objektu, ke zdroji stejnosměrného napětí, ke zdroji
střídavého napětí, po jejich zasunutí do zdířek síťové zásuvky, po jejich přiložení ke kontaktům
přístrojů a elektrických spotřebičů atd., které budou mít vyšší napětí než 12 V, dojde
k automatickému zapnutí zkoušečky.
Změřenou hodnotu napětí začnou signalizovat svým rozsvícením příslušné červené kontrolky [4].
Polaritu stejnosměrného napětí plus (+) a minus (–) signalizují dvě červené kontrolky [8], které
jsou označeny následujícími symboly . Při detekci střídavého napětí svítí tyto obě
kontrolky plus (+) a minus (–) současně. Pokud se při měření stejnosměrného napětí rozsvítí na
zkoušečce červená kontrolka, která je označena znaménkem (+), pak jestliže jste přiložili červený
měřící hrot k nějakému kontaktu testovaného objektu (například k autobaterii), je na tomto
kontaktu kladné napětí.
c) Zjištění přítomnosti fáze (použití fázové zkoušečky s jedním měřícím hrotem)
Tato zkouška, která je podobná jako funkce obyčejné doutnavkové zkoušečky, slouží pouze
k rychlému zjištění fáze střídavého napětí. Při tomto testu se musíte stále dotýkat rukou nebo
prstem senzoru (elektrody) [11] na horní straně rukojeti zkoušečky.
Dotkněte se červeným měřícím hrotem [2] („L2“) testovaného objektu (zastrčte tento hrot
například do zdířky síťové zásuvky). Bude-li se na tomto kontaktu (vodiči) nacházet fáze se
střídavým napětím vyšším než cca 100 V, pak se na zkoušečce rozsvítí červená kontrolka [5],
která je označena symboly trojúhelníků s vykřičníkem a s bleskem ( ).
Tato kontrola fáze může být negativně ovlivněna elektrostatickými poli, izolací atd.
(například budete-li stát na dřevěném žebříku nebo na izolované podlaze). V každém
případě proveďte ještě po této zkoušce (kontrole fáze) změření napětí (například
v síťové zásuvce) oběma měřícími hroty zkoušečky.
8
d) Kontrola správné funkce bezpečnostních ochranných jističů (odpojovačů)
V této zkoušečce se nachází obvod, pomocí kterého můžete zkontrolovat instalace s ochrannými
(bezpečnostními) jističi (odpojovači), které vypínají (odpojují od síťového napájení) elektrické
spotřebiče, jestliže tyto jističe (odpojovače) „FI/RCD“ zaregistrují nebezpečný svodový (chybový,
dotykový) proud (max. 10 mA nebo 30 mA), například po dotyku elektrického spotřebiče rukou.
Změřte napětí v síťové zásuvce testovaného okruhu mezi fází „L“ a ochranným kontaktem „PE“
(kolíkem, ke kterému je připojeno uzemnění). Bude-li ochranný jistič (odpojovač) „FI/RCD“
v pořádku, pak by mělo dojít k jeho aktivaci (vypnutí, odpojení testované větve elektrické instalace
od síťového napájení) – viz následující vyobrazení vlevo.
Aby nedošlo k aktivaci ochranného jističe (odpojovače) „FI/RCD“, změřte nejprve napětí
ve zdířkách síťové zásuvky, tedy mezi fází „L“ a nulovým kontaktem „N“ po dobu si 5 sekund
(viz předchozí vyobrazení vpravo). Změříte-li nyní okamžitě napětí mezi fází „L“ a ochranným
kontaktem „PE“, nemělo by dojít k aktivaci ochranného jističe (odpojovače) „FI/RCD“.
9
e) Kontrola průchodnosti obvodů (kontrola pojistek) / testování diod
Touto akustickou a optickou kontrolou rychle zjistíte, zda není například přerušeno vedení
(kabely), zkontrolujete pojistky, žárovky, odpory, polovodiče (diody a tranzistory) atd.
Zkontrolujte nejprve správnou funkci zkoušečky. Po zkratování obou měřících hrotů se ze
zkoušečky musí ozvat akustický signál a na zkoušečce se musí rozsvítit kontrolka [7].
Pokud se tak nestane, proveďte v přístroji výměnu baterií.
Zajistěte, aby veškeré části obvodů, zapojení a součásti jakož i měřené objekty
(kabely, vodiče, pojistky, diody atd.) nebyly pod napětím. Pokud toto neučiníte, přepne
se zkoušečka automaticky do režimu měření napětí.
Dotkněte se oběma měřícími hroty kontaktů testovaného objektu (například kontaktů pojistky).
Bude-li mít testovaný objekt nižší vnitřní odpor než 400 kΩ (nebude-li testovaná pojistka
přepálená), ozve se z přístroje akustický signál a rozsvítí se na něm kontrolka [7].
Jestliže budete kontrolovat průchodnost polovodičových součástek (diod a tranzistorů), dodržte
správnou polaritu červeného a černého měřícího hrotu plus (+) a minus (–).
Příklad testování křemíkových diod
Při testování diod zajistěte, aby dioda nebo obvod, do kterého je dioda zapojena, byla (byl)
bezpodmínečně bez elektrického napětí. Veškeré okolní kondenzátory (kapacity), které se
nacházejí v zapojení, musejí být vybity.
Proveďte kontrolu diody nejprve v propustném směru: Červeným měřícím hrotem se dotkněte
anody testované diody, černým měřícím hrotem se současně dotkněte katody diody (tato bývá
zpravidla označena barevným kroužkem, bodem, tečkou nebo podobně).
Po provedení této akce by se měla na zkoušečce rozsvítit kontrolka [7] a měl by se z ní
ozvat slyšitelný akustický signál.
Nyní proveďte kontrolu diody v závěrném směru: Pokud nyní měřící hroty zaměníte
(prohodíte), tedy jestliže přiložíte červený měřící hrot na katodu a černý měřící anodu diody,
překontrolujete tímto způsobem takzvaný závěrný směr diody (dioda by neměla propouštět proud).
Na zkoušečce by se neměla po provedení této akce rozsvítit kontrolka [7] a neměl by se
z ní ozvat slyšitelný akustický signál.
Pokud budou při tomto testu diody v obou směrech (v propustném i závěrném) splněny obě výše
uvedené podmínky, je pravděpodobně testovaná dioda v pořádku.
Pokud se při tomto testu diody v obou směrech (v propustném i závěrném směru) nerozsvítí na
zkoušečce kontrolka [7] a neozve-li se zní slyšitelný akustický signál, je testovaná dioda
vadná (přerušená).
Pokud se při tomto testu diody v obou směrech (v propustném i závěrném) rozsvítí na zkoušečce
kontrolka [7] a ozve-li se zní akustický signál, má kontrolovaná dioda zkrat.
10
f) Kontrola sledu fází v trojfázových instalacích
Tato zkoušečka dokáže v třífázových sítích se střídavým napětím zjistit sled fází (jejich směr
otáčení neboli rotaci).
Přiložte oba měřící hroty k měřenému objektu (zastrčte je do zdířek síťové trojfázové zásuvky,
přiložte je ke kontaktům elektrických přístrojů, například ke kontaktům třífázového motoru atd.).
Černý měřící hrot [1] odpovídá fázi „L1“, červený měřící hrot [2] odpovídá fázi „L2“. Dotkněte
rukou nebo prstem senzoru (elektrody) [11] na horní straně rukojeti zkoušečky.
Po této akci začne zkoušečka měřit napětí. Změřenou hodnotu střídavého napětí začnou
signalizovat svým rozsvícením příslušné červené kontrolky [4].
Směr otáčení neboli rotaci fází signalizují dvě kontrolky [6], které jsou označeny písmeny
„L“ a „R“.
Rozsvícení kontrolky „R “ znamená směr otáčení fází doprava „R “, rozsvícení kontrolky „ L“
znamená směr otáčení fází doleva.
Připojíte-li červený měřící hrot (L2) opravdu k fázi „L2“ a černý měřící hrot (L1) opravdu k fázi „L1“,
měla by se na zkoušečce rozsvítit kontrolka „R “, což znamená pravotočivé pole (normální sled
neboli rotaci či otáčení fází, správné zapojení trojfázové síťové zásuvky).
Rozsvítí-li se v tomto případě na zkoušečce kontrolka „ L“, znamená to levotočivé pole
(nesprávný sled neboli rotaci či otáčení fází, přehození fází „L1“ a „L2“). V tomto případě by se
například trojfázový motor připojený do takto nesprávně zapojené zásuvky otáčel opačným
směrem, než jaký je na něm vyznačen.
7. Osvětlení místa měření
Osvětlení místa měření (například při provádění kontrol v rozváděčích napětí) zapnete stisknutím
tlačítka [10], které se nachází na zadní straně zkoušečky (po stisknutí tohoto tlačítka můžete
používat tuto zkoušečku jako kapesní svítilnu). Po uplynutí asi 45 sekund dojde k automatickému
vypnutí tohoto přisvětlení.
11
8. Technické údaje
Rozsah měření napětí: 12 až 690 V AC / DC
Kontrolky měření napětí: 12, 24, 50, 120, 230, 400, 690 V
Reakční doba:
< 0,1 s
Frekvence: 0 až 400 Hz
Max. měřící (špičkový) proud:
Is < 300 mA (5 sekund) / In < 3,5 mA
Napájení: 2 baterie 1,5 V velikosti „AAA“; odběr proudu: max. 30 mA
Interní zatížení (příkon): cca 2,1 W při napětí 690 V
Max. doba trvání měření: 30 s zapnutí / 240 s vypnutí
Automatické vypínání přístroje: Nižší napětí než 12 V AC / DC
Kontrola fáze: 100 až 690 V AC (50 až 400 Hz)
Kontrola průchodnosti obvodů:
0 Ω až 400 kΩ (akustický signál a optická signalizace)
Zkušební proud: < 5 µA
Sled fází: 100 až 690 V AC (50 / 60 Hz)
Přepěťová kategorie: CAT IV (600 V) / CAT III (690 V)
Krytí (ochrana): IP 65
Provozní teplota: – 10 °C až + 55 °C
Relativní vlhkost vzduchu: Max. 85 %
Hmotnost: 180 g (s bateriemi)
Rozměry (V x Š x H): 240 x 56 x 24 mm
9. Čištění a údržba zkoušečky
Tato zkoušečka kromě občasné výměny baterií nevyžaduje téměř žádnou údržbu. K čištění
zkoušečky používejte jen měkký, antistatický nebo mírně vodou navlhčený hadřík bez chloupků
a žmolků (nebo štěteček na čištění). Nepoužívejte k čištění zkoušečky žádné prostředky na
drhnutí (písek, sodu) nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto čistící
prostředky mohly poškodit pouzdro zkoušečky. Slabé (vybité) baterie okamžitě vyměňte, abyste
zabránili jejich vytečení a poškození zkoušečky. Při výměně baterií používejte jen doporučené
typy. Opravy zkoušečky mohou provádět pouze odborníci v autorizovaných servisech. V případě
nutnosti opravy zkoušečky se spojte se svým prodejcem, který Vám zajistí její odborné
přezkoušení v autorizovaném servisu. Otevření pouzdra zkoušečky (kromě výměny baterií) nebo
neodborné zacházení se zkoušečkou znamenají zánik záruky.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných
ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu
společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku!
Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/07/2012
12
Loading...
