1507/1503
Insulation Testers
はじめに
Fluke Model 1507 および Model 1503 は、バッテリー駆
動の絶縁テスター (以下「本器」とする) です。本マニュ
アルでは、1507 及び 1503 の両モデルの操作について説
明しますが、図及び例は、モデル 1507 を想定していま
す。
本器は、CAT IV IEC 61010 規格に適合しています。
IEC 61010 規格は、トランジェント･インパルスからの危
険レベルを基に、4 つの測定カテゴリー (CAT I～IV) を
定義しています。CAT IV のメーターは引込線 (架空部や
地中部) に生じたトランジェントから保護されています。
本器は、次の項目について測定或いは試験を行うことが
できます。
• AC/DC 電圧 • アース接地抵抗
• 絶縁抵抗
Fluke
フルーク社へのお問い合わせは、次の電話番号までお願
いします。
フルーク･ウェブ･サイト: www.fluke.com
ウェブ・サイトでの登録: register.fluke.com
への連絡先
米国: 1-888-993-5853
カナダ: 1-800-363-5853
ヨーロッパ: +31-402-678-200
日本: 03-3434-0181
シンガポール: +65-738-5655
その他の諸外国: +1-425-446-5500
.
.
1
1507/1503
ユーザーズ･マニュアル
安全に関する情報
本器は、本マニュアルに記載されている方法に従って使用してください。これを怠ると、本器の保護機能が損なわれること
があります。本器および本マニュアルで使用されている記号のリストについては、表1を参照してください。
XX警告は、人体への怪我を招く或いは死に至らしめる恐れのある危険な状態や行為を伴うことを示します。
XX注意は、本器または被試験装置に損傷を与えたり、またはデータが永久に失われる状態や行為を伴うことを示します。
XW警告
不慮の感電事故や怪我を防止するため、本製品は以下のガイドラインに従いご使用ください。
• 本器は、本マニュアルの指示に従って使用してください。これを怠ると、本器に備えられている保護機能が損
なわれることがあります。
• 本器やテスト･リードが損傷しているように見える場合や、本器が正しく作動していないような場合は、本器を
使用しないでください。 疑わしい場合には本器を修理に出してください。
• 本器を試験する回路に接続する前に、正しい端子、スイッチ位置、測定レンジ設定になっていることを確認し
てください。
• 既知の電圧を測定することにより、本器の作動確認をしてください。
• 本器に記載されている定格を超える電圧を端子間に印加しないでください。また、いずれの端子も各端子とア
ース･グラウンドとの間に定格を超える電圧を印加しないでください。
• 30 V ac rms、42 V ac pk、または 60 V dc を超える電圧を扱うときには、細心の注意を払ってください。 こ
のような電圧では感電の危険があります。
• 電池電圧低下表示 ( b ) が画面に表示されたら、直ちに電池を交換してください
• 抵抗や導通、ダイオード、静電容量を試験する前には、測定対象回路への電源を切り、高電圧コンデンサーを
すべて放電させてください。
• 引火性のあるガスや蒸気のある場所では本器を作動させないでください。
• テスト･リード使用時には、保護用ガードより前に指を出さないでください。
。
2
Insulation Testers
• 本器のケースまたは電池収納部蓋を開く前に、本器からテスト･リードを取り外してください。 カバーを外し
た状態、または電池収納部の蓋を開いた状態で本器を使用しないでください。
• 危険な場所で作業する場合は、地域および国の安全基準に従ってください。
• 危険な場所で作業する場合は、地域や国で定めている適切な保護用具を使用してください。
• 1 人での作業は避けてください。
• 指定された交換ヒューズのみを使用してください。他のヒューズを使用すると、保護機能が損なわれることが
あります。
• 使用前に、テスト･リードの導通をチェックして下さい。 読み値が高い場合や、ノイズが多い場合は使用しな
いでください。
表 1. 記号
安全に関する情報
B AC (交流) J アース
F DC (直流) I ヒューズ
X 警告: 感電の危険性があります。 T 二重絶縁
b
3
電池 (この記号がディスプレイに表示された
場合は、電池電圧の低下を示します)
W
重要な情報です。マニュアルを参照してくだ
さい。
1507/1503
ユーザーズ･マニュアル
危険な電圧
絶縁試験で危険な電圧の存在を警告するため、本器が
≥ 30 V の電圧または過電圧 (OL)を検出すると、Z 記号が
表示されます。
電池節約機能 (スリープ･モード)
本器は、10 分間機能の変更が無かったり、或いはボタン
を押さない状態が続くと、「スリープ･モード」に入り、
ディスプレイが空白になります。これは電池を節約するた
めの機能です。 キーを押すか、ロータリー･スイッチを回
すと、スリープ･モードを終了します。
絶縁抵抗またはアース接地抵抗測定中は、10 分タイマー
が無効になります。タイマーは測定後すぐに作動します。
ロータリー・スイッチの位置
ロータリー･スイッチを回して任意の測定機能を選択する
と電源がオンになります。本器には、その機能の標準
ディスプレイが表示されます (レンジ、測定単位、修飾子
など)。 青いボタンを使って、ロータリー･スイッチの他の
機能を選択できます (青い文字で表した機能)。ロータ
リー･スイッチの選択を、図 および 表 2 に示します。
bbw03f.eps
図 1. ロータリー･スイッチ
4
Insulation Testers
ボタンおよびインジケーター
スイッチ位置
b
O
f
f
250 V
100 V
50V
表 2. ロータリー･スイッチの選択
測定機能
0.1 V～600.0 V の AC または DC 電圧
0.01 Ω～20 kΩ の抵抗
1507 では 0.01 MΩ～10.0 GΩ、1503 では
0.01 MΩ～2000 MΩ の抵抗値。
1507 では 50、100、250、500、および
1000 V を発生し、1503 では 500 および
1000 V を発生して絶縁試験実行。
ボタンおよびインジケーター
各種ボタンを使うと、ロータリー･スイッチで選択した機
能の補足機能を作動させることができます。本器には、作
動すると点灯するインジケーター (表示器) が前面に 2 つ

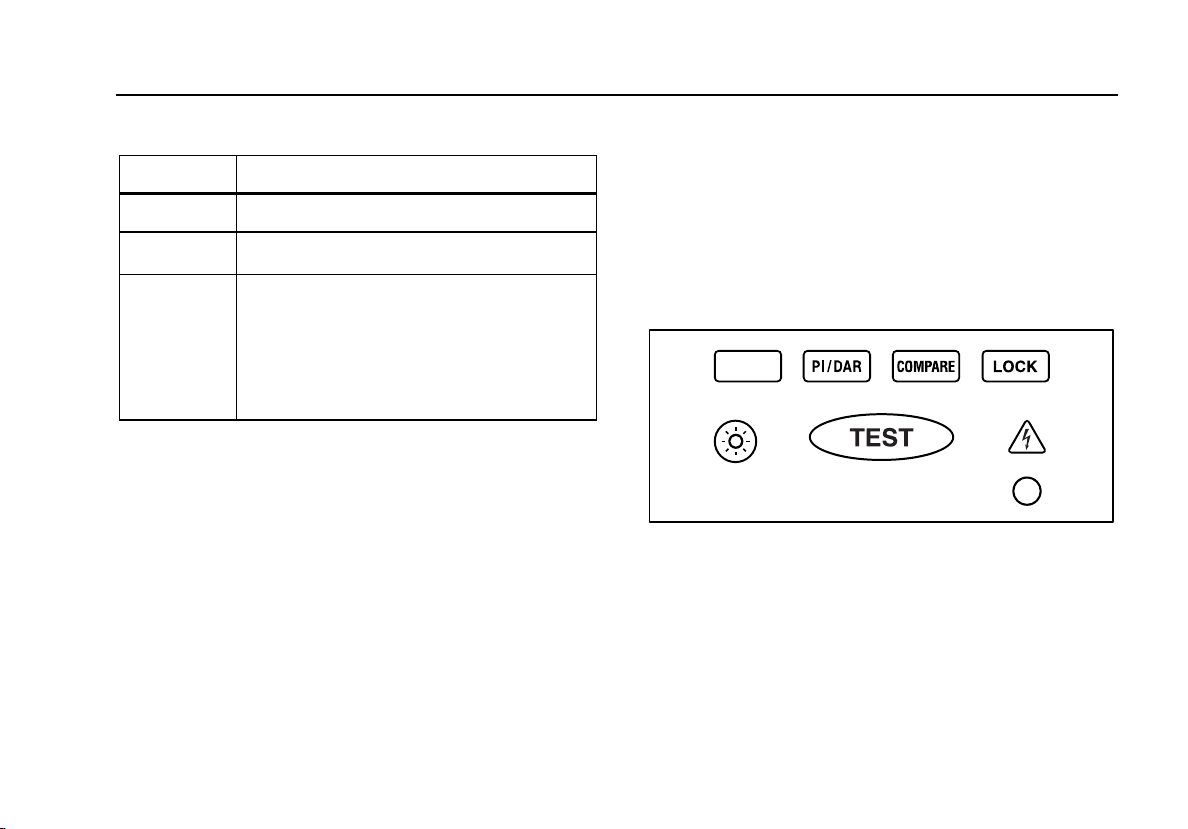

あります。ボタンおよびインジケーターは、図 2 にボタ
ン及びインジケーターを示します。表 3 にそれらの説明
を記述します。
bbw02f.eps
図 2. ボタン およびインジテーター
5
1507/1503
ユーザーズ･マニュアル
ボタン/イン
ジケーター
A
E
C
L
H
表 3. ボタンおよびインジケーター
説明
青いボタンを押して、他の測定機能を選
択します。
押して、分極指数または誘電吸収率試験
用に本器を設定します。T ボタンを
押すと、試験が開始されます。
絶縁試験の合格/不合格制限値を設定し
ます。
L ボタンを押してTボタンを押
すと試験を実行したままの状態となりま
す。もう一度 LOCK 或いは TEST ボタン
を押すと試験のロック状態が解除され
ます。
バックライトをオンまたはオフにしま
す。バックライトは、2 分間経過すると
オフになります。
ボタン/イン
ジケーター
T
I
J
説明
ロータリー･スイッチが
INSULATION 位置に
ある場合に、このボタンを押すと絶縁試
験を開始します。本器は高電圧を供給 (出
力) し、絶縁抵抗を測定します。
また、ロータリー･スイッチが抵抗測定位
置にある場合に、このボタンを押すと抵
抗試験を開始します。
危険電圧警告。30 V またはそれ以上の電
圧 (AC あるいは DC かは、ロータリー･
スイッチの位置による)が検知されたこと
を示します。b スイッチ位置でディ
スプレイに 0L が表示されている場合や、
ディスプレイに batt が表示された場合に
もこの記号が表示されます。絶縁試験作
動時にも、Z は表示されます。
合格インジケーター。測定した
絶縁抵抗
が選択した比較制限値より大きいことを
表します。
6
Insulation Testers
ディスプレイについて
ディスプレイについて
ディスプレイのインジケーターを図 3 に示します。また
表 4 にそれらの説明を記述します。ディスプレイに表示
される可能性のあるエラー･メッセージは、表 5 で説明し
ます。
bbw01f.eps
図 3. ディスプレイのインジケーター
表 4. ディスプレイ･インジケーター
インジケーター 説明
l 絶縁または抵抗試験がロック（試験状
態のまま）されている事を示します。
Q
Z 危険電圧警告。
B 電池電圧の低下。電池を交換してくだ
マイナス、または「より大きい」記号
さい。 B がオンの場合は、電池電
圧を節約するため、バックライト･ボ
タンは使えなくなります。
XW 警告
誤った表示値による感電や怪我を避け
るため、電池電圧低下記号が表示され
た場合は、直ちに電池を交換してくだ
さい。
7
1507/1503
ユーザーズ･マニュアル
表 4. ディスプレイ･インジケーター (続き)
インジ
ケーター
説明
P d 分極指数または誘電吸収率試験が選択さ
れています。
ZERO リード線の抵抗値を 0 補正する機能が作
動中です。
VAC, VDC, Ω,
kΩ, MΩ, GΩ
測定単位
88.8.8 主表示
VDC 電圧
1888 副表示
COMPARE 選択している合格/不合格の比較値を
表示。
t 絶縁試験インジケーター。絶縁試験電圧
が存在する場合に表示されます。
表 5. エラー･メッセージ
メッセージ 説明
主表示部に表示され、本器の作動に電池電
圧が低すぎることを表します。本器は電池
batt
を交換するまで作動しません。主表示部で
batt が表示されている場合は、B も表示
されます。
> レンジ外の値。
CAL Err
校正データ無効。本器を校正してくだ
さい。
8
Insulation Testers
入力端子
入力端子
入力端子を、図 4 に示します。また表 6 にそれらの説明
を記述します。
1 3
2
bbw08f.eps
図 4. 入力端子
.
項目 説明
表 6. 入力端子の説明
A
抵抗測定用の入力端子。
B 全測定のコモン (リターン) 端子。
C 電圧または絶縁試験用の入力端子。
パワーアップ・オプション
パワー･アップ･オプション･ボタンを押しながら本器の電源
を入れると、パワーアップ･オプションを作動させること
が出来、表 7 で説明されている機能が利用可能となりま
す。パワーアップ・オプションを選択するには、表の該当
するボタンを押しながらロータリー・スイッチを OFF の
位置から必要な機能の位置に合わせます。パワーアップ･
オプションは、本器の電源がオフ (OFF) になると、
キャンセルされます。パワーアップ･オプションを表 7 に
示します。
9
1507/1503
ユーザーズ･マニュアル
表 7. パワーアップ･オプション
ボタン 説明
b スイッチ位置は、すべての LCD セグ
メントを点灯させます。
O
A
L
スイッチ位置は、ソフトウェア･バー
ジョンを表示します。
f
スイッチ位置は、モデル番号を表示し
ます。
校正モードを開始します。テスターはCALを
表示し、押していた LOCK ボタンを放すと
校正モードに入ります。
注記
パワーアップ･オプションは、ボタンを押すと作
動します。
測定を行う
次ページ以降にある図は、各種測定を行う方法を示します。
テスト･リードを回路または装置に接続する場合は、はじ
めに接地側のコモン (COM) テスト･リードを接続してから、
通電側のリードを接続してください。また、取り外す場合
は、通電側のリードを取り外してから、コモン･テスト･
リードを外します。
XW 警告
感電や怪我、または本器への損傷を避けるため、
試験の前には、測定対象回路への電源を切り、高
電圧コンデンサーをすべて放電させてください。
10
Insulation Testers
測定を行う
電圧の測定
1507
INSULATION TESTER

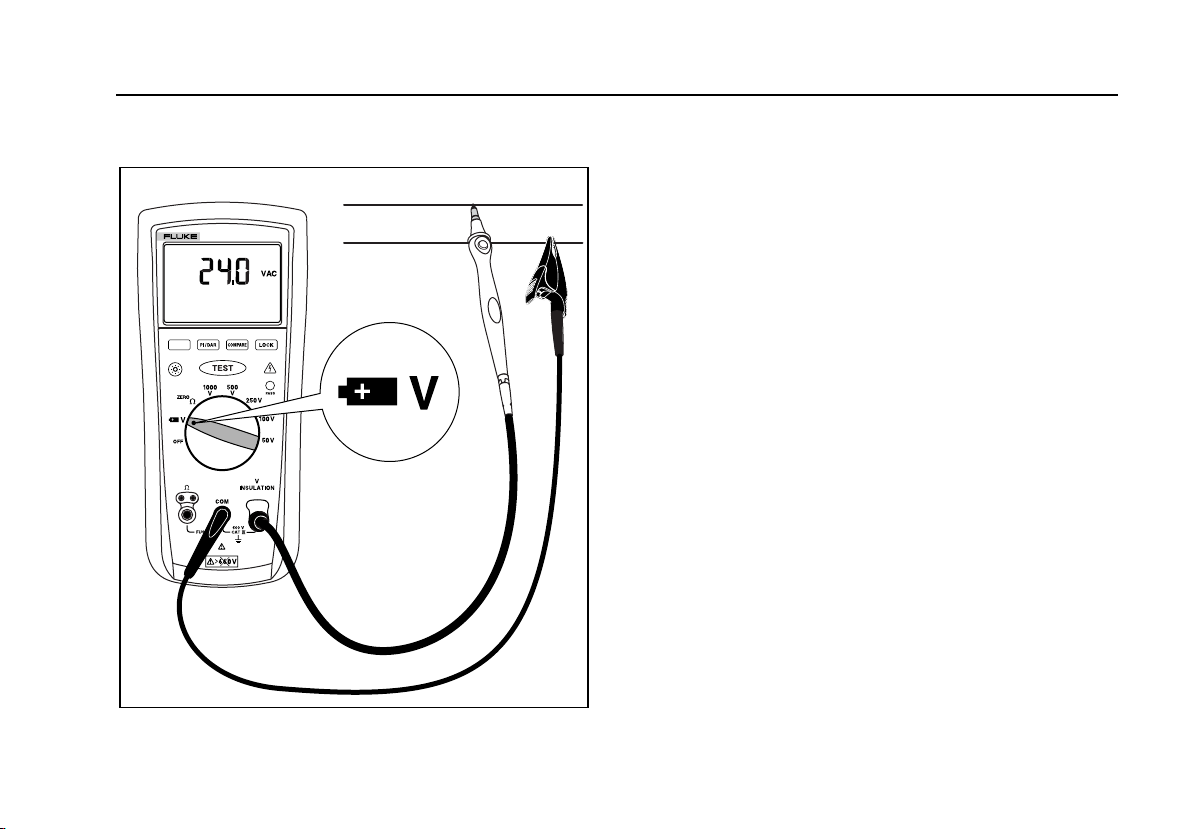

図 5. 電圧の測定
bbw09f.eps
アース接地抵抗の測定
抵抗試験は、通電していない回路でのみ実行してください。
試験を行う前に、ヒューズをチェックしてください。
後述の「ヒューズの試験」を参照してください。試験を実
行中に通電している回路に接続すると、ヒューズが破損し
ます。
注記
測定点に並列に接続され作動している他の回路の
インピーダンスやトランジェント電流は測定に悪
影響を与えることがあります。
抵抗を測定するには、次の手順に従います。
1. Ω
および COM 入力端子に、各々テスト･プローブを挿
入します。
2. ロータリー・スイッチを O の位置に合わせます。
3. プローブの両端を短絡させ、青いボタンを押し、ディ
スプレイにダッシュ (----) が表示されるまで待ちます。
本器はプローブの抵抗を測定し、その値をメモリーに
保存します。その後の測定では、その値を測定値から
差し引いて表示します。プローブの抵抗読み値は、電
源を切るまで保存されています。プローブの抵抗が >
2 Ω である場合は、抵抗値は保存されません。
11
1507/1503
ユーザーズ･マニュアル
4. プローブを被測定回路に接続します。回路に電圧が加
わると、本器は自動的にそれを検出します。
• T ボタンを押し、有効な抵抗の読み値が取
得されるまで、主表示部に ---- が表示されます。
• 2 V ac または dc を超える電圧が存在する場合は、
> 2 V 及び高電圧記号 (Y) が主表示部に表示され、
警告します。この状態では試験の実行は止めてく
ださい。まず本器の接続を外し、電気が被測定回
路に存在しない状態にしてください。
• T ボタンを押した場合にピーという音が鳴
るのは、プローブに電圧が存在するためで、この
場合試験は実行できません。
5. T ボタンをしばらく押したままにすると試験を
開始します。T ボタンを放すまで、ディスプレ
イの下部に t アイコンが表示されます。新たに試験
が開始されるか、他の機能またはレンジが選択される
まで、測定した抵抗の読み値は主表示部に表示されま
す。
抵抗値が最大表示レンジよりも高い場合は、本器に >
記号とレンジの最大抵抗値が表示されます。
.
INSULATION TESTER
1507
図 6. 抵抗の測定
bbw04f.eps
12
Insulation Testers
測定を行う
絶縁抵抗測定
絶縁試験は、通電していない回路でのみ実行してください。
絶縁抵抗を測定するには、本器を図 7 に示すように
セットし、次の手順に従って行います。
1.
V および COM 入力端子に、各々テスト･プローブを挿
入します。
2. ロータリー・スイッチを使用する試験電圧に合わせ
ます。
3. プローブを被測定回路に接続します。もし 回路に電
圧が現れると、本器は自動的にそれを検知します。
• T を押し、有効な絶縁抵抗の読み値が表示
されるまで、主表示部に - - - - が表示されます。
• 30 V ac あるいは dc を超える電圧が存在すると、
本器の主表示部に＞ 30 V の表示と共に高電圧記
号 (Z) が現れ、高圧を警告します。この状態では
試験の実行は止めてください。本器の接続を一旦
取り外し、電気の存在しない状態にしてください。
4. T を押し、そのまま押した状態を続けると、試
験を開始します。副表示部には、被試験回路にかかる
試験電圧が表示されます。主表示部に高電圧記号 (Z)
が表示され、MΩ または GΩ 単位の抵抗値を示しま
す。 T を放すまで、ディスプレイの下部に
アイコンが表示されます。
抵抗が最大表示レンジよりも高い場合は、本器に Q
記号とレンジの最大抵抗値が表示されます。
5. 試験箇所にプローブを接続したまま T ボタンを
放すと、被試験回路は 本器を通して放電します。新
らたに試験を開始するか、あるいは他の機能またはレ
ンジを選択するか、または 30 V 以上が検知されるま
では、測定した抵抗の読み値は主表示部に表示され
ます。
t
13
1507/1503
ユーザーズ･マニュアル
INSULATION TESTER
1507
図 7. 絶縁試験
分極指数および誘電吸収率の測定
bbw05f.eps
(モデル
分極指数(PI) は、1 分間の絶縁抵抗と 10 分間の絶縁抵抗
の比です。 誘電吸収率 (DAR) は、30 秒間の絶縁抵抗と 1
分間の絶縁抵抗の比です。
絶縁試験は、通電していない回路でのみ実行してください。
分極指数または誘電吸収率を測定するには、次の手順に
従って行います。
1.
1507
INSULATION および COM 入力端子に、各々テスト･プ
ローブを挿入します。
PI
および
間のため、テスト･クリップの使用をお勧めしま
す。
2. ロータリー・スイッチを、使用する試験電圧位置に合
わせます。
3. E ボタンを押して、分極指数または誘電吸収率を選択
します。
4. プローブを被測定回路に接続します。回路に電圧が加
わると、本器は自動的にそれを検知します。
)
注記
DAR
テストを実行するのに必要な時
14
Insulation Testers
(
モデル
1507)
• T を押し、有効な抵抗の読み値が得られる
まで主表示部に ----が表示されます。
• 30 V を超える電圧が存在する場合は、主表示部
に高電圧記号 (Z) 及び＞ 30 V が表示され、警告
します。高電圧が存在する場合は、試験を行わな
いで下さい。
5. T を押してから放すと、試験を開始します。試
験中、副表示部には、被試験回路にかかる試験電圧が
表示されます。主表示部に高電圧記号 (Z) が表示され、
MΩ または GΩ 単位の抵抗値を示します。試験が終
了するまで、ディスプレイの下部に t アイコンが表
示されます。
試験が完了すると、PI または DAR 値が主表示部に
表示されます。被試験回路は、本器を通して自動的に
放電されます。PI または DAR の計算に使う値が最大
表示レンジを越える場合、或いは、1 分間値が 5000
MΩ を超える場合は、主表示部に Err が表示されます。
• 抵抗値が最大表示レンジよりも高い場合は、本器
に > 記号とそのレンジの最大抵抗値が表示され
ます。
分極指数および誘電吸収率の測定
• PI または DAR 試験を完了前に中止するには、
T を押します。 T を放すと、被試験
回路は本器を通して自動的に放電されます。
15
1507/1503
ユーザーズ･マニュアル
図 8. 分極指数および誘電吸収率の測定
bbw10f.eps
比較機能の使用 (モデル
比較機能を使用して、絶縁試験の合格/不合格比較のレベ
ルを設定します。比較機能を使用するには、次の手順に
従って行います。
1. C ボタンを押して、使用する比較値を選択します。
100 kΩ、200 kΩ、500 kΩ、1 MΩ、2 MΩ、5 MΩ、
10 MΩ、20 MΩ、50 MΩ、100 MΩ、200 MΩ、
500 MΩ から選択できます。
2. 本マニュアルで前述の絶縁試験を実行します。
3. 測定値が選択した値を超える場合は、緑の合格インジ
ケーターが表示されます。
4. C ボタンを 1 秒間押すと、比較機能がオフになり
ます。新しい試験を開始するか、新しい比較値を選択
すると、合格インジケーターがオフになります。
1507
)
16
Insulation Testers
クリーニング
クリーニング
INSULATION TESTER
1507
図 9. 比較機能の使用
bbw11f.eps
ケースは、水で湿らせた布と弱中性洗剤を使用して定期的
に拭くようにします。研磨剤や溶剤は使用しないでくださ
い。端子部にゴミや水分があると、測定値に影響を及ぼす
ことがあります。本器を使用する前に、完全に乾かしてく
ださい。
電池の試験
本器は、継続して電池電圧を監視します。 ディスプレイ
に電池電圧低下アイコン (B)が表示されると電池残量が
極めて少ないことを意味します。電池を試験するには、
次の手順に従って行います。
1. プローブを挿入していない状態で、ロータリー・ス
イッチを b 位置に合わせます。
2. 青いボタンを押すと、電池に負荷を十分かけて電池試
験が開始されます。それぞれの測定電圧表示が消え、
測定された電池電圧が主表示部に 2 秒間表示されま
す。その後また、電圧表示に戻ります。
17
1507/1503
ユーザーズ･マニュアル
ヒューズの試験
XW警告
感電や怪我を避けるために、ヒューズを交換する
前には、テスト･リードを外し、入力信号の無い
状態にしてください。
次の説明と図 10 を参照して、ヒューズの試験を行います。
ヒューズ交換は図 11 に従ってください。
1. ロータリー・スイッチを O に合わせます。
2. T を押し、そのまま保持してください。表示読
み取りが FUSE である場合は、ヒューズが不良であり、
交換が必要です。
図 10. ヒューズの試験
bbw06f.eps
18
Insulation Testers
電池およびヒューズの交換
電池およびヒューズの交換
図 11 に示すように、ヒューズおよび電池を交換します。
次の手順に従って、電池を交換します。
XW警告
感電、怪我または本器の損傷を防ぐため、次の事
項を厳守してください。
• 感電や怪我につながる可能性のある誤測定を
避けるために、表示画面に電池インジケータ
ー (B) が現われたら、早めに電池を交換
してください。
• 必ず指定されているアンペア数、溶断、電圧、
および速度の定格のヒューズを使用してくだ
さい。
• ロータリー・スイッチを OFF にし、端子か
らテスト･リードを外します。
1. 標準のネジ回しを使って、ロック解除記号が矢印に合
うまで電池収納部蓋のロックを回し、電池収納部蓋を
取り外します。
2. 電池を取り出して、交換します。
ヒューズ: 速断、315 mA、
1000 V、最小遮断定格 10000 A
電池: 1.5 V AA アルカリ、NEDA
15A、IEC LR6
図 11. ヒューズおよび電池の交換
Fluke PN 2279339
Fluke PN 376756
bbw15f.eps
3. 電池収納部蓋を元の位置に取り付け、ロック記号が矢
印に合うまでロックを回します。
19
1507/1503
ユーザーズ･マニュアル
仕様
一般仕様
各端子への最大印加電圧..................................... 600 V ac rms または dc
保管温度.............................................................. -40 °C～60 °C (-40 °F～140 °F)
作動温度.............................................................. -20 °C～55 °C (-4 °F～131 °F)
温度係数.............................................................. 0.05 x (指定確度)/°C < 18 °C、または> 28 °C の範囲
相対湿度.............................................................. 結露なし
振動 .....................................................................ランダム、2 g、MIL-PRF-28800F による 5～500 Hz 、クラス 2 機器
衝撃 .....................................................................1 m の落下 IEC 61010-1 2
電磁気適合性（EMC） ....................................... 仕様確度適用 (3 V/m、RF フィールド) (EN 61326-1:1997)
安全 .....................................................................測定カテゴリー IV 600 V (CAT IV)で、ANSI/ISA 82.02.01 (61010-1) 2004、CAN/CSA-
認証 .....................................................................CSA/CAN C22.2 No. 61010.1-04 による CSA、規格 IEC/EN 61010-1 2
電池 .....................................................................単三電池 4 本 (NEDA 15A または IEC LR6)
電池の寿命 ..........................................................絶縁試験での使用: 本器は、新品のアルカリ電池を使用した場合、室温で少なくとも
寸法 .....................................................................高さ 5.0 cm x 幅 10.0 cm x 長さ 20.3 cm (高さ 1.97 インチ x 幅 3.94 インチ x 長さ 8.00
重量.....................................................................550 g (1.2 ポンド)
(< 64 °F または > 82 °F)
0 %～95 %、10 °C～30 °C (50 °F～86 °F)
0 %～75 %、30 °C～40 °C (86 °F～104 °F)
0 %～40 %
C22.2 NO. 61010-1-04、IEC/EN 61010-1 2
TÜV
1000 回の絶縁試験を実行できます。 これらは、1 MΩ に 1000 V をかけ 5 秒間オン、
25 秒間オフのデューティー･サイクルを用いた、標準試験です。 抵抗測定: 本器は、新品
のアルカリ電池を使用した場合、室温で少なくとも 2500 回の接地抵抗試験を実行でき
ます。 これらは、5 秒間オン、25 秒間オフのデューティー･サイクルを用いた、1 Ω の標
準試験です。
インチ )
、40 °C～55 °C (104 °F～131 °F)
nd
Edition による (1 m の落下試験、6 面、オーク材の床使用)
nd
Edition に適合。
nd
Edition による
20
Insulation Testers
IP 定格.................................................................IP40
高度 .....................................................................作動時: CAT IV 600 V で 2000m、CAT III 600 V で 3000 m
非作動 (保管) 時: 12,000 m
オーバー･レンジ..................................................レンジの 110 %
EN 61557 への適合.............................................IEC61557-1、IEC61557-2、IEC61557-4, IEC61557-10
1503 のアクセサリー: .........................................TL224 リード
TP74 プローブ
1958654 (赤) および 1958646 (黒) のクリップ
ホルスター
1507 のアクセサリー: .........................................TL224 リード
TP74 プローブ
1958654 (赤) および 1958646 (黒) のクリップ
ホルスター
リモート･プローブ
仕様
AC/DC
電圧測定
確度
レンジ
600.0 V 0.1 V + (2 % + 3)
入力インピーダンス ............................................3 MΩ (公称)、< 100 pF
コモン･モード除去比
(1 kΩ 不平衡).......................................................> 60 dB dc 及び 50、60 Hz
過負荷保護 ..........................................................600 V rms ac または dc
分解能
50 Hz ～ 400Hz
± (読み値の％＋カウント数)
21
1507/1503
ユーザーズ･マニュアル
アース接地抵抗測定
レンジ
20.00 Ω 0.01 Ω
1
確度
分解能
+ (読み値の％＋カウント数)
200.0 Ω 0.1 Ω
(1.5 % + 3)
+
2000 Ω 1 Ω
20.00 kΩ 0.01 kΩ
1. 確度は、レンジの 0～100 % に適用されます。
過負荷保護 .......................................................... 2 V rms ac または dc
オープン回路試験電圧 ........................................> 4.0 V、< 8 V
短絡回路電流.......................................................> 200.0 mA
絶縁仕様
測定レンジ ..........................................................0.1 MΩ～10 GΩ（モデル 1507）、0.01MΩ～200MΩ（モデル 1507）
試験電圧.............................................................. 50、100、250、500、1000 V (モデル 1507)。500 および 1000 V (モデル 1503)。
試験電圧確度.......................................................+ 20 %, - 0 %
短絡回路試験電流 ...............................................1 mA (公称)
自動放電.............................................................. 放電時間 < 0.5 秒、1 µF 以下のキャパシタンス容量に対して
通電回路検出.......................................................試験開始前に端子電圧が > 30 V である場合は、試験の実行を禁止。
最大容量性負荷 ..................................................1 µF までの負荷まで作動。
22
Insulation Testers
仕様
モデル
1507
出力電圧 表示レンジ 分解能 試験電流 確度 + (読み値の％＋カウント数)
50 V
(0 %～+ 20 %)
100 V
(0 %～+ 20 %)
250 V
(0 %～+ 20 %)
500 V
(0 %～+ 20 %)
1000 V
(0 %～+ 20 %)
0.01～20.00 MΩ 0.01 MΩ
20.0～50.0 MΩ 0.1 MΩ
0.01～20.00 MΩ 0.01 MΩ
20.0～100.0 MΩ 0.1 MΩ
0.01～20.00 MΩ 0.01 MΩ
20.0～200.0 MΩ 0.1 MΩ
0.01～20.00 MΩ 0.01 MΩ
20.0～200.0 MΩ 0.1 MΩ
200～500 MΩ 1 MΩ
0.1～200.0 MΩ 0.1 MΩ
200～2000 MΩ 1 MΩ
2.0～10.0 GΩ 0.1 GΩ
1 mA、50 kΩ ± (3 % +5)
1 mA、100 kΩ ± (3 % +5)
1 mA、250 kΩ ± (1.5 % +5)
1 mA、500 kΩ ± (1.5 % +5)
± (1.5 % +5)
1 mA、1 MΩ
± (10 % +3)
23
1507/1503
ユーザーズ･マニュアル
モデル
EN61557
次の表は、ヨーロッパ･ラベルの要件を示します。
1503
出力電圧
500 V
(0 %～+ 20 %)
1000 V
0 %～+ 20 %)
仕様
アース接地抵抗 ± (1.5 % + 3) 30 %
絶縁抵抗 試験電圧とレンジによって異なる。
1. この仕様は規格によるもので、規格で許可されている最大値を示しています。
20.0～200.0 MΩ 0.1 MΩ
0.1～200.0 MΩ 0.1 MΩ
200～2000 MΩ 1 MΩ
測定 不確かさ 作動の不確かさ 1
電圧 ± (2.0 % + 3) 30 %
表示レンジ
0.1～20.0 MΩ 0.01 MΩ
200～500 MΩ 1 MΩ
「絶縁試験の仕様」を参照。
分解能
試験電流
1 mA、500 kΩ ± (2.0 % +5)
1 mA、1 MΩ ± (2.0 % +5)
+
(読み値の％＋カウント数)
確度
30 %
24
Insulation Testers
仕様
EN61557 影響項目および不確かさ
アース接地抵抗の作用変化 EN61557 による指定 絶縁抵抗の不確かさ1 アース接地抵抗の不確かさ1
供給電圧 E2 5 % 5 %
温度 E3 5 % 5 %
1. 仕様の信用レベルは、99 % です。
EN61557-1、5.2.4 による機器の最大作動エラーを考慮して、最大または最小表示値を決定するのに下記の表が使用でき
ます。
25
1507/1503
ユーザーズ･マニュアル
絶縁抵抗の最大および最小表示値
50 V 100 V 250 V 500 V 1000 V
制限値 最小表示値 制限値 最小表示値 制限値 最小表示値 制限値 最小表示値 制限値 最小表示値
0.05 0.07 0.05 0.07 0.05 0.07 0.05 0.07
0.06 0.08 0.06 0.08 0.06 0.08 0.06 0.08
0.07 0.09 0.07 0.09 0.07 0.09 0.07 0.09
0.08 0.10 0.08 0.10 0.08 0.10 0.08 0.10
0.09 0.12 0.09 0.12 0.09 0.12 0.09 0.12
0.1 0.13 0.1 0.13 0.1 0.13 0.1 0.13 0.1 0.1
0.2 0.26 0.2 0.26 0.2 0.26 0.2 0.26 0.2 0.3
0.3 0.39 0.3 0.39 0.3 0.39 0.3 0.39 0.3 0.4
0.4 0.52 0.4 0.52 0.4 0.52 0.4 0.52 0.4 0.5
0.5 0.65 0.5 0.65 0.5 0.65 0.5 0.65 0.5 0.7
26
Insulation Testers
仕様
絶縁抵抗の最大および最小表示値 (続き)
50 V 100 V 250 V 500 V 1000 V
制限値 最小表示値 制限値 最小表示値 制限値 最小表示値 制限値 最小表示値 制限値 最小表示値
0.6 0.78 0.6 0.78 0.6 0.78 0.6 0.78 0.6 0.8
0.7 0.91 0.7 0.91 0.7 0.91 0.7 0.91 0.7 0.9
0.8 1.04 0.8 1.04 0.8 1.04 0.8 1.04 0.8 1.0
0.9 1.17 0.9 1.17 0.9 1.17 0.9 1.17 0.9 1.2
1.0 1.30 1.0 1.30 1.0 1.30 1.0 1.30 1.0 1.3
2.0 2.60 2.0 2.60 2.0 2.60 2.0 2.60 2.0 2.6
3.0 3.90 3.0 3.90 3.0 3.90 3.0 3.90 3.0 3.9
4.0 5.20 4.0 5.20 4.0 5.20 4.0 5.20 4.0 5.2
5.0 6.50 5.0 6.50 5.0 6.50 5.0 6.50 5.0 6.5
6.0 7.80 6.0 7.80 6.0 7.80 6.0 7.80 6.0 7.8
27
1507/1503
ユーザーズ･マニュアル
絶縁抵抗の最大および最小表示値 (続き)
50 V 100 V 250 V 500 V 1000 V
制限値 最小表示値 制限値 最小表示値 制限値 最小表示値 制限値 最小表示値 制限値 最小表示値
7.0 9.10 7.0 9.10 7.0 9.10 7.0 9.10 7.0 9.1
8.0 10.40 8.0 10.40 8.0 10.40 8.0 10.40 8.0 10.4
9.0 11.70 9.0 11.70 9.0 11.70 9.0 11.70 9.0 11.7
10.0 13.0 10.0 13.0 10.0 13.0 10.0 13.0 10.0 13.0
20.0 26.0 20.0 26.0 20.0 26.0 20.0 26.0 20.0 26.0
30.0 39.0 30.0 39.0 30.0 39.0 30.0 39.0 30.0 39.0
40.0 52.0 40.0 52.0 40.0 52.0 40.0 52.0 40.0 53.0
50.0 65.0 50.0 65.0 50.0 65.0 50.0 65.0
60.0 78.0 60.0 78.0 60.0 78.0 60.0 78.0
70.0 91.0 70.0 91.0 70.0 91.0 70.0 91.0
80.0 104.0 80.0 104.0 80.0 104.0 80.0 104.0
28
Insulation Testers
仕様
絶縁抵抗の最大および最小表示値 (続き)
50 V 100 V 250 V 500 V 1000 V
制限値 最小表示値 制限値 最小表示値 制限値 最小表示値 制限値 最小表示値 制限値 最小表示値
90.0 117.0 90.0 117.0 90.0 117.0 90.0 117.0
100.0 130.0 100.0 130.0 100.0 130.0
200.0 260.0 200.0 260.0
300.0 390.0 300.0 390.0
400.0 520.0 400.0 520.0
500.0 650.0
600.0 780.0
700.0 910.0
800.0 1040.0
900.0 1170.0
1000.0 1300.0
2000.0 2600.0
29
1507/1503
ユーザーズ･マニュアル
アース接地抵抗の最大表示値
制限値 最大表示値
0.4 0.28
0.5 0.35
0.6 0.42
0.7 0.49
0.8 0.56
0.9 0.63
1.0 0.7
2.0 1.4
3.0 2.1
4.0 2.8
5.0 3.5
6.0 4.2
制限値 最大表示値
7.0 4.9
8.0 5.6
9.0 6.3
10.0 7.0
20.0 14.0
30.0 21.0
40.0 28.0
50.0 35.0
60.0 42.0
70.0 49.0
80.0 56.0
90.0 63.0
制限値 最大表示値
100.0 70.0
200.0 140.0
300.0 210.0
400.0 280.0
500.0 350.0
600.0 420.0
700.0 490.0
800.0 560.0
900.0 630.0
1000.0 700.0
2000.0 1400.0
30
Loading...
