Los niveles láser de línea y punto 6R y 6G, y los niveles láser de línea 180R y 180G (el Producto) son
instrumentos de calidad profesional autonivelantes a baterías. El 6R y el 180R emiten láseres de línea roja
permanente. El 6G y el 180R emiten láseres de línea verde permanente. El 6R y el 6G también emiten láseres
de punto vertical y horizontal a 90 del Producto. Utilice el Producto para fijar puntos de referencia y alinear sus
objetivos en horizontal, vertical o diagonal.
Nota
Si tiene dificultades para ver el haz de láser, use los Laser Detector LDR o LDG para determinar con
precisión la ubicación del láser. Consulte el manual de uso de los modelos SLDR o SLDG.
Cómo comunicarse con Fluke
Para ponerse en contacto con Fluke, llame a uno de los siguientes números de teléfono:
•Asistencia técnica en EE. UU.: 1-800-44-FLUKE (1-800-443-5853)
•Calibración y reparación en EE. UU.: 1-888-99-FLUKE (1-888-993-5853)
•Canadá: 1-800-36-FLUKE (1-800-363-5853)
•Europa: +31 402-675-200
•Japón: +81-3-6714-3114
•Singapur: +65-6799-5566
•China: +86-400-921-0835
•Brasil: +55-11-3530-8901
•Desde cualquier otro país: +1-425-446-5500
O bien, visite la página web de PLS www.plslaser.com
Para ver, imprimir o descargar el último suplemento del manual, visite www.plslaser.com
.
.
Información sobre seguridad
Una Advertencia identifica condiciones y procedimientos que son peligrosos para el usuario. Una Precaución
identifica condiciones y procedimientos que pueden causar daños en el producto o en el equipo que se prueba.
W* Advertencia
Para evitar daños en los ojos o lesiones personales:
•Lea toda la información de seguridad antes de usar el Producto.
•Lea atentamente todas las instrucciones.
1
Page 6
6R, 6G, 180R, 180G
Manual de uso
•No modifique el Producto y úselo únicamente de acuerdo con las especificaciones; en caso
contrario, se puede anular la protección suministrada por el Producto.
•No utilice el Producto si no funciona correctamente.
•No utilice el Producto si se ha modificado o si está dañado.
•Utilice el Producto únicamente como se especifica o se pueden producir exposiciones
peligrosas a la radiación del haz de láser.
•No mire directamente el haz de láser. No apunte el haz de láser directamente a personas ni
animales o indirectamente en superficies reflectantes.
•No mire directamente el haz de láser con herramientas ópticas (por ejemplo, prismáticos,
telescopios, microscopios). Las herramientas ópticas concentran el haz de láser, lo que
puede ser peligroso para los ojos.
•No abra el Producto. El rayo láser es peligroso para los ojos.
•Las pilas contienen sustancias químicas peligrosas que pueden producir quemaduras o
explotar. En caso de exposición a sustancias químicas, limpie la zona con agua y llame a un
médico.
•No desmonte la batería.
•Repare el Producto antes de usarlo si la pila presenta fugas.
•El compartimento de la batería debe estar cerrado y bloqueado antes de poner en
funcionamiento el producto.
•Retire las baterías si el Producto no se va a utilizar durante un largo período de tiempo o si se
va a guardar en un lugar con temperaturas superiores a 50 °C. Si no se retiran las baterías,
una fuga de batería puede dañar el Producto.
•Sustituya las pilas cuando se muestre el indicador de nivel de pilas bajo para evitar que se
produzcan mediciones incorrectas.
•Asegúrese de que la polaridad de las pilas es correcta para evitar fugas.
•Para cargar la batería, utilice únicamente adaptadores de alimentación aprobados por Fluke.
•No conecte los terminales de las pilas ya que podría producirse un cortocircuito.
•No desmonte ni rompa las pilas ni las baterías.
•No guarde las pilas ni las baterías en un lugar en el que se pueda producir un cortocircuito de
los terminales.
•No coloque las pilas ni las baterías cerca de una fuente de calor o fuego. Evite la exposición a
la luz solar.
En la tabla 1 se incluye una lista de los símbolos que se pueden utilizar en el Producto o en este manual.
Tabla 1. Símbolos
SímboloDescripciónSímboloDescripción
Consulte la documentación del
usuario.
P
WADVERTENCIA. PELIGRO
ADVERTENCIA. RADIACIÓN
*
2
LÁSER. Peligro de daños
oculares.
Cumple la normativa de la Unión
Europea.
Cumple con la normativa australiana
sobre seguridad y compatibilidad
electromagnética EMC.
Cumple con los Estándares EMC
surcoreanos.
Page 7
Laser Levels
LASER
2
Familiarización con el producto
Tabla 1. Símbolos (cont.)
SímboloDescripciónSímboloDescripción
BateríaIndicador de batería con poca carga.
Este producto cumple la Directiva RAEE sobre requisitos de marcado. La etiqueta que lleva
pegada indica que no debe desechar este producto eléctrico o electrónico con los residuos
~
En climas fríos, el Producto necesita suficiente tiempo de calentamiento para lograr las mediciones con
la precisión establecida. Encienda tanto el láser horizontal como el vertical y espere 3 minutos antes de
realizar una medición. Cuando cambie el Producto de entorno y haya una gran diferencia en la
temperatura ambiente, es necesario un periodo de ajuste adicional.
domésticos. Categoría del producto: Según los tipos de equipo del anexo I de la Directiva
WEEE, este producto está clasificado como producto de categoría 9 "Instrumentación de
supervisión y control”. No se deshaga de este producto mediante los servicios municipales
de recogida de basura no clasificada.
Indica un láser de clase 2. NO MIRAR DIRECTAMENTE AL HAZ DE LUZ El siguiente texto
puede aparecer con el símbolo en la etiqueta del producto: “IEC/EN 60825-1:2014.
Conforme a 21 CFR 1040.10 y 1040.11 a excepción de las desviaciones de acuerdo con la
Laser Notice 50, con fecha de 24 de junio de 2007." Además, el siguiente dibujo en la
etiqueta indicará la longitud de onda y la potencia de refracción: λ = xxxnm, x.xxmW.
Nota
Familiarización con el producto
El manual explica las características de varios modelos. Debido a que los modelos tienen características y
accesorios diferentes, puede que no toda la información del manual sea aplicable a su Producto.
Características
Use la tabla 2 para identificar las características y accesorios estándar de su Producto.
3
Page 8
6R, 6G, 180R, 180G
A Fluke Company
44mm
(1.71In)
61mm
(2.4In)
In
2
2
1”
0.5”
0.5”
1”
1.5”
2”
3
3
4
5
1
1cm
2
1
6
3
4
7
5
Manual de uso

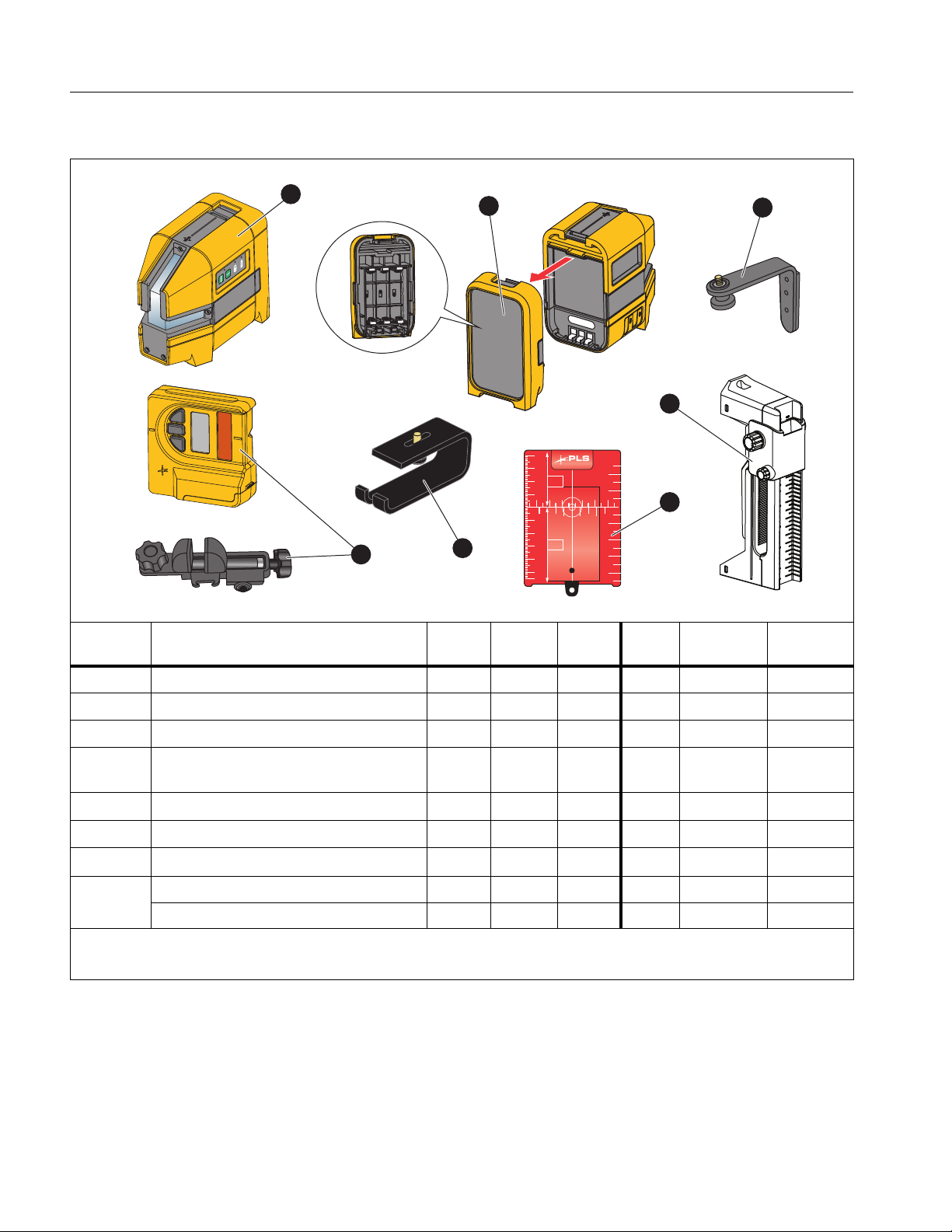

Tabla 2. Características
ElementoDescripción6R, 6G
No se
muestra
El Producto
Juego de pilas alcalinas BP5
Soporte en L magnético
Soporte para montaje en techo o
pared UB9
Objetivo reflectante magnético
[1]
Soporte de suelo
Detector SLD con soporte
[2]
Bolsa de nylon
Caja de herramientas
6R, 6G
KIT
6R, 6G
SYS
180R,
180G
180R, 180G
KIT
180R, 180G
SYS
[1] Los kits de 6R y 180R incluyen un objetivo reflectante magnético rojo. Los kits de 6G y 180G incluyen un objetivo reflectante magnético
verde.
[2] Los sistemas 6R y 180R incluyen un detector SLD rojo. Los sistemas 6R y 180G incluyen un detector SLD verde.
4
Page 9
Láseres y cristal óptico
1a
2a
2b
6
3
7
5
1b
4

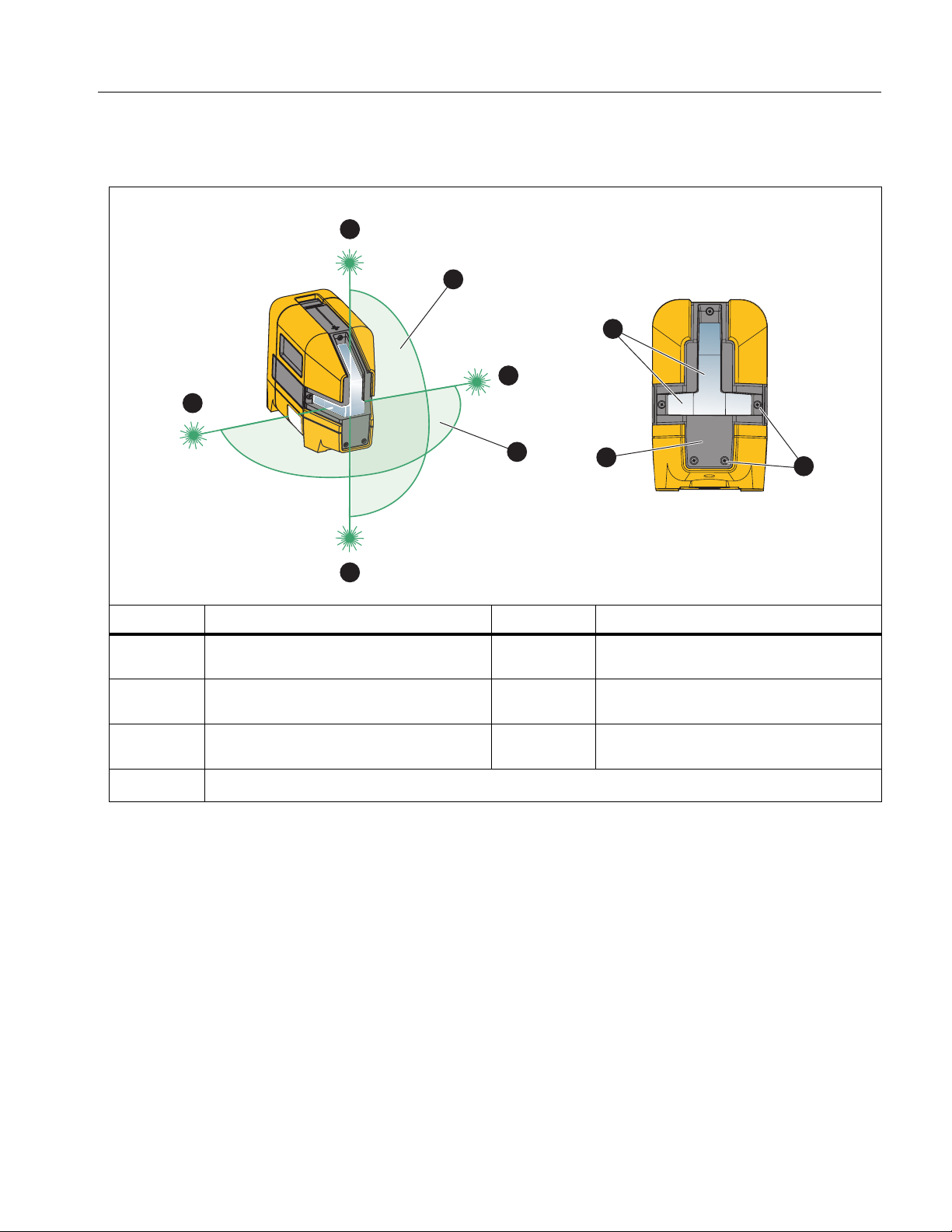

En la tabla 3 se muestran los láseres y el cristal óptico.
Tabla 3. Láseres y cristal óptico
Laser Levels
Familiarización con el producto
ElementoDescripciónElementoDescripción
Láseres de punto horizontal de 90 °
(solo 6R, 6G)
Láseres de punto vertical de 90 °
(solo 6R y 6G)
Láser de línea vertical
Láser de línea horizontal
Inserto de alojamiento del cristal
Cristal óptico
Tornillos del inserto de alojamiento del
cristal
5
Page 10
6R, 6G, 180R, 180G
2
1
5
3
6
7
8
4
Manual de uso
Controles

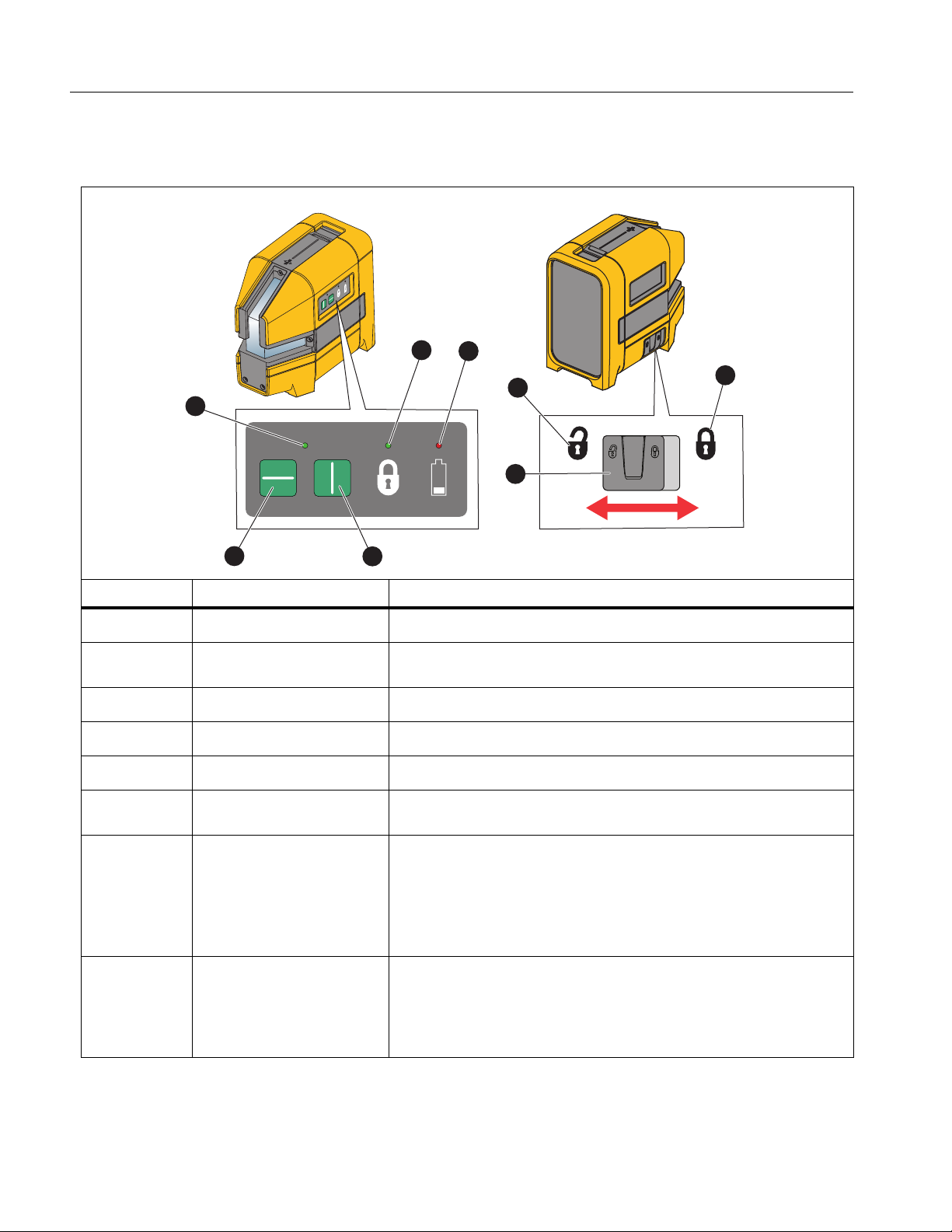

En la tabla 4 se indican los controles del Producto.
Tabla 4. Controles
ElementoDescripciónFunción
LED de láserSe ilumina en verde cuando al menos un láser está encendido.
LED de bloqueo
LED de la bateríaSe ilumina en rojo cuando hay que sustituir las baterías.
Botón de láser verticalEnciende y apaga el láser vertical.
Botón de láser horizontalEnciende y apaga el láser horizontal.
Interruptor de bloqueo de
los láseres
Posición de desbloqueo
de los láseres
Posición de bloqueo de
los láseres
Se enciende en verde cuando el bloqueo de los láseres está
activado.
Se desliza para bloquear o desbloquear los láseres.
La función de autonivelación mantiene los láseres visibles
cuando el Producto se inclina ≤4 ° en cualquier dirección.
Cuando el producto se inclina >4 ° en cualquier dirección, los
láseres no se muestran. El indicador LED de los láseres
permanece encendido en verde para indicar que, al devolver el
Producto a la posición vertical, los láseres aparecerán de nuevo.
Mantiene los láseres visibles aun cuando se inclina el Producto
>4 °. Los láseres parpadean dos veces cada 5 segundos para
indicar que la función de autonivelación está desactivada.
Utilícela para alinear elementos en diagonal, por ejemplo, el
pasamanos de una escalera.
6
Page 11
Laser Levels
31,75 mm
1,25 in
31,75 mm
1,25 in
1/4 -20
Familiarización con el producto
Punto central y soporte del accesorio

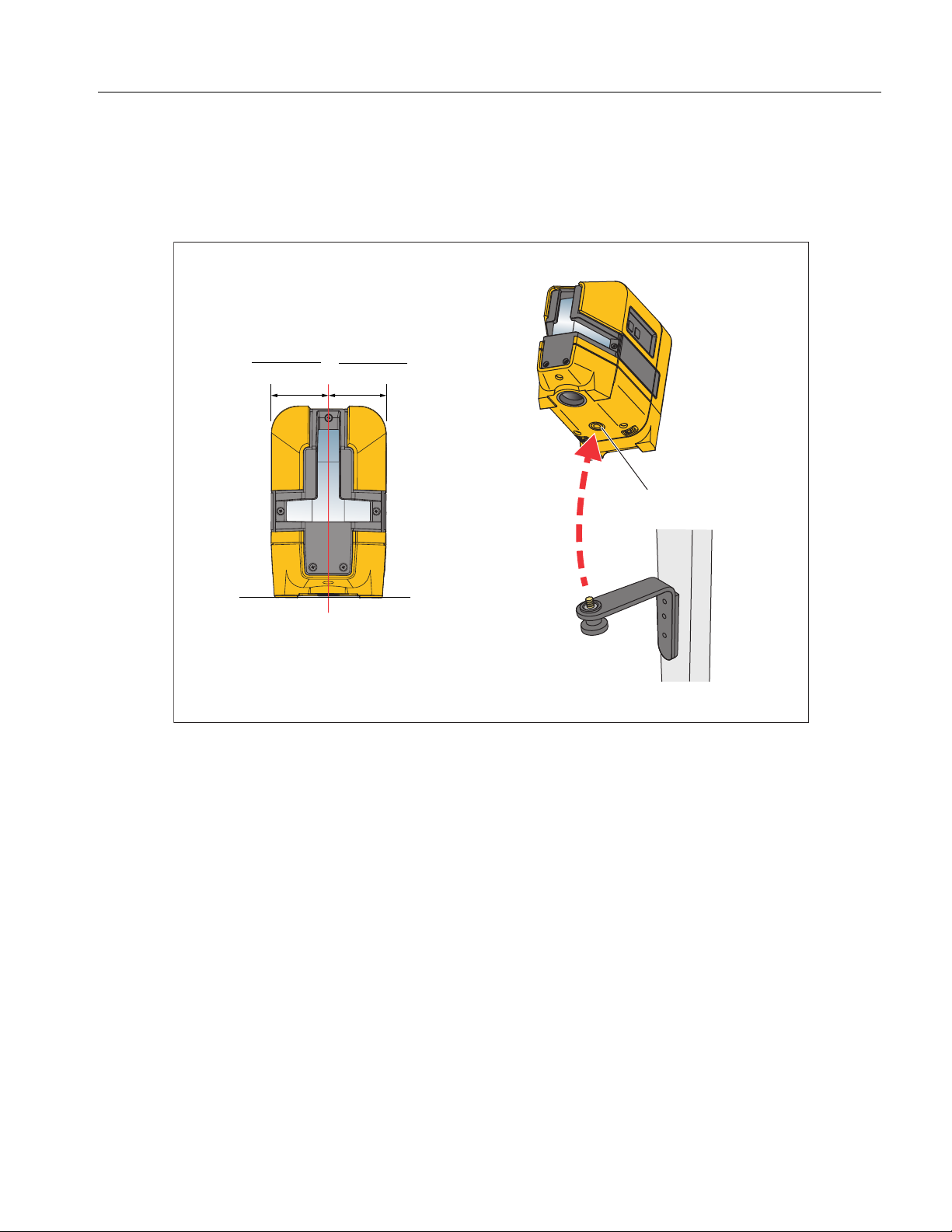

En la figura 1 se muestran características que le ayudan a colocar marcas de referencia. El láser vertical está
centrado a 31,75 mm (1,25 pulg.) de ambos lados del Producto. Para estabilizar el Producto y ver el láser que
apunta hacia abajo, utilice el soporte del accesorio para fijar el producto al soporte en L magnético, el soporte de
suelo o un trípode.
Figura 1. Punto central y soporte del accesorio
7
Page 12
6R, 6G, 180R, 180G
Manual de uso
Utilización del Producto
Utilice el Producto para fijar puntos de referencia y para asegurarse de que las condiciones de nivel y plomada
se cumplen.
W* Advertencia
Para evitar daños oculares y otras lesiones, no mire a las ventanas ópticas cuando el indicador
LED del láser esté iluminado en verde.
Alineación de nuevo objeto
Nueva alineación horizontal o diagonal
Nota
Para buscar la alineación diagonal, utilice la función de bloqueo.
Para identificar las nuevas marcas de nivel o medición:
1. Coloque la parte inferior del Producto en una superficie estable.

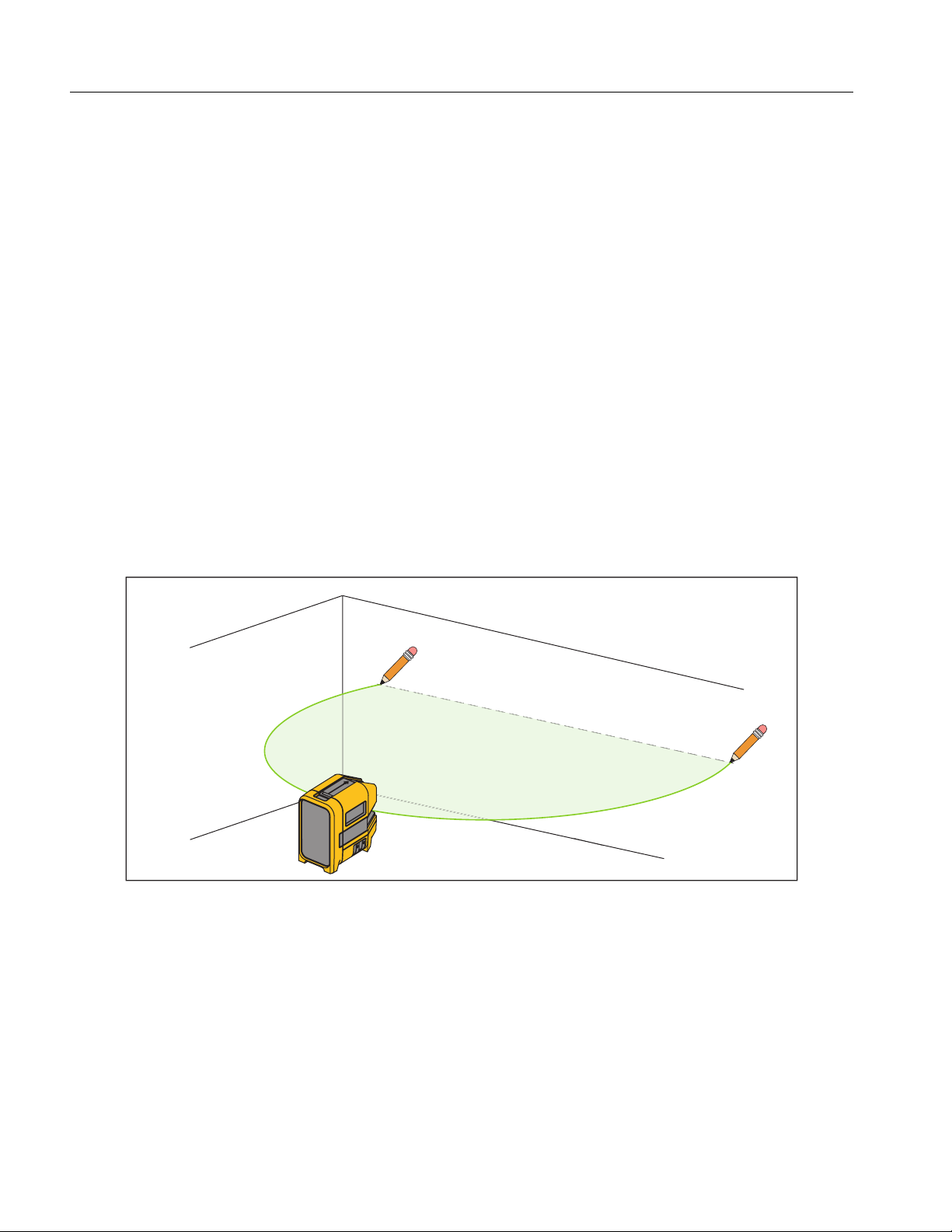

2. Encienda el láser horizontal y apúntelo al área objetivo. Consulte la figura 2.
3. Haga una marca en el punto de nivelación o medición en la zona objetivo.
Nota
Si el Producto está montado en un trípode, asegúrese de que el cabezal está correctamente nivelado.
Un trípode incorrectamente nivelado puede producir un resultado incorrecto.

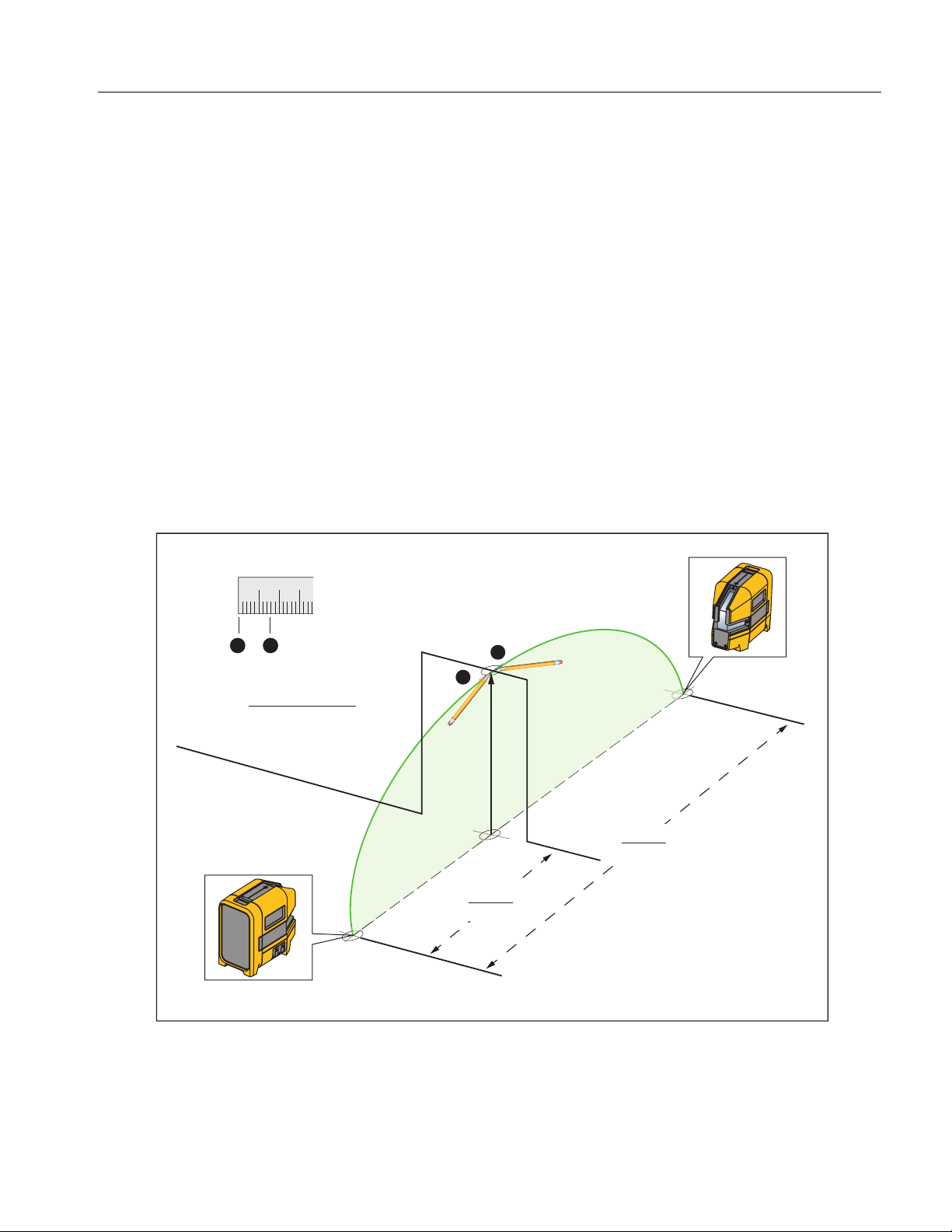

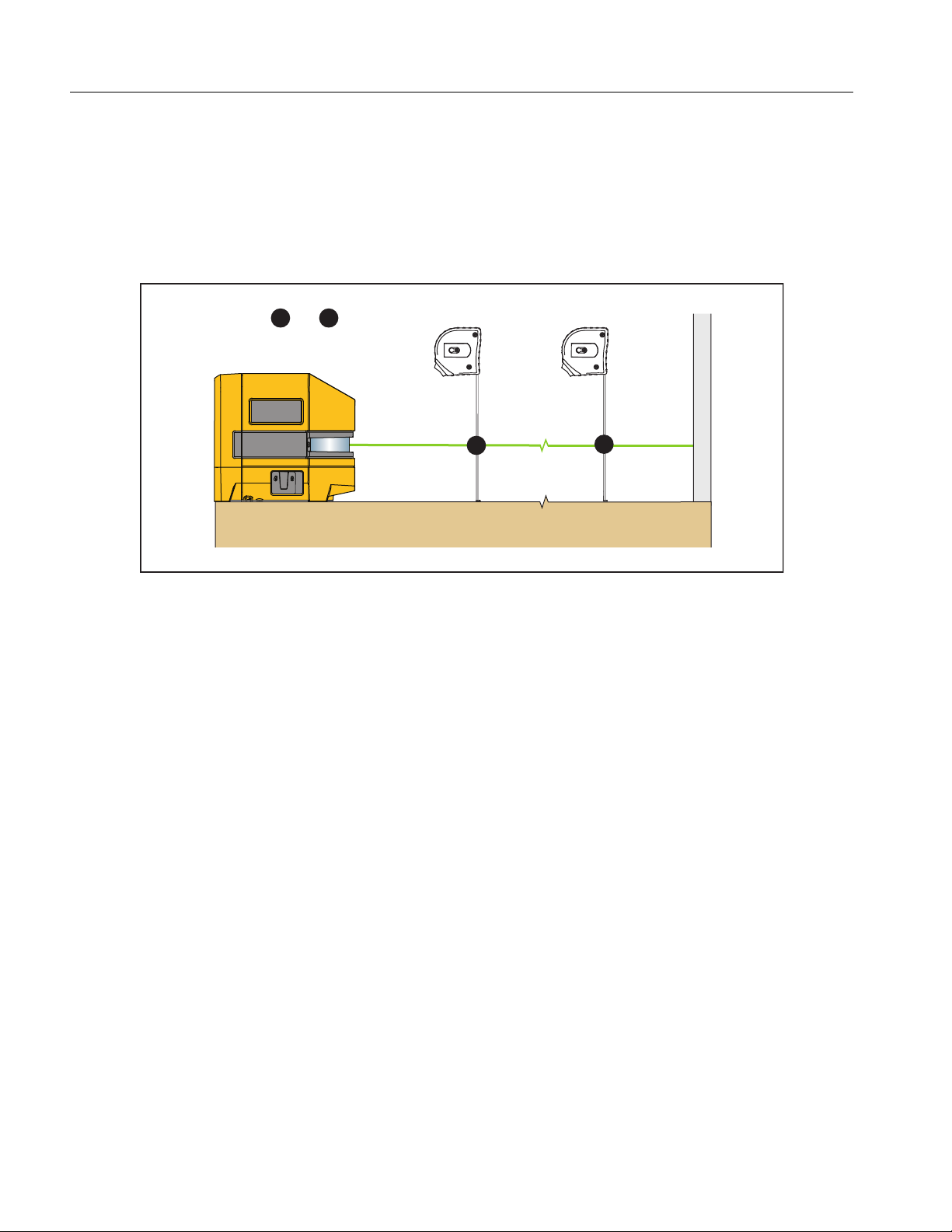

Figura 2. Nueva alineación horizontal o diagonal
8
Page 13

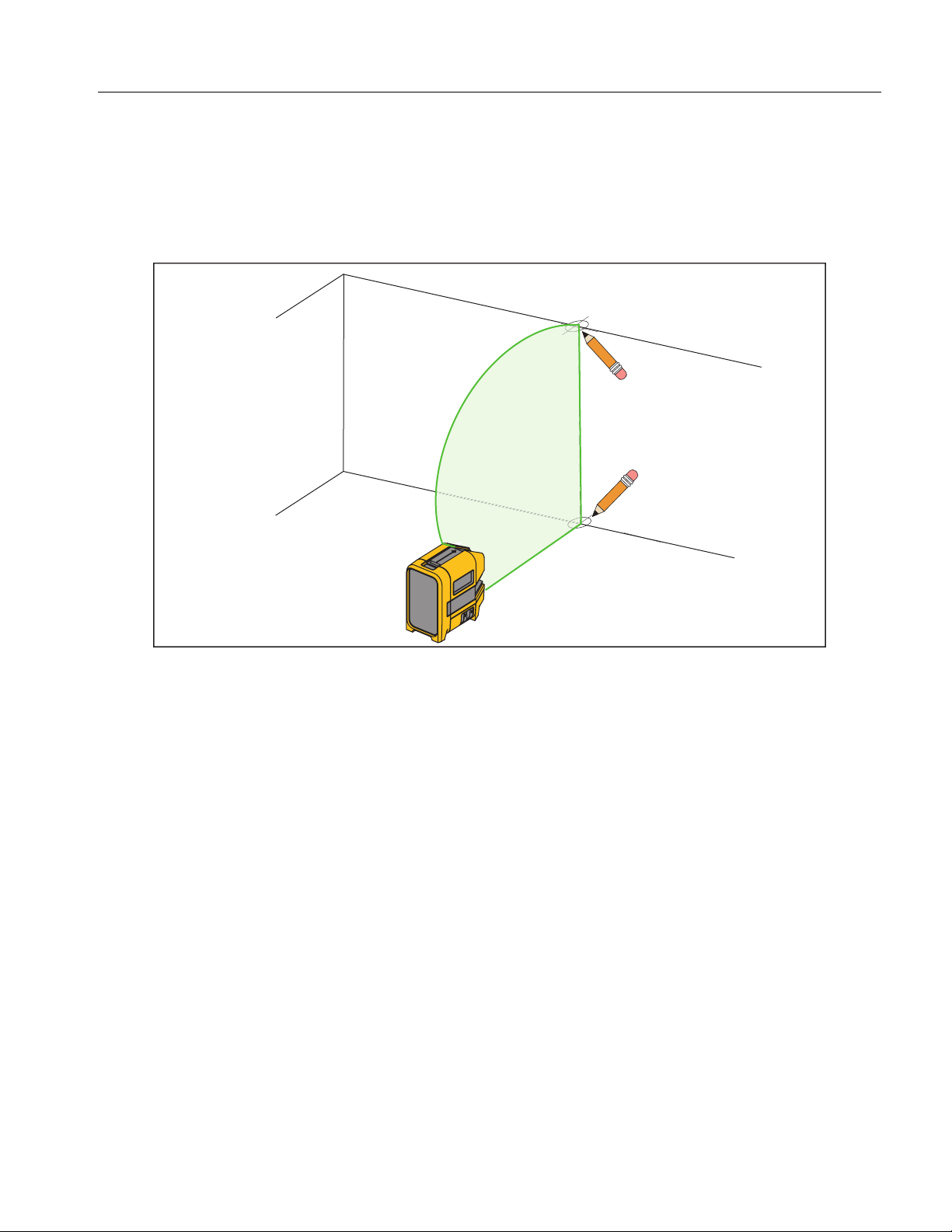

Nueva alineación vertical
Para identificar las nuevas marcas alineadas verticalmente:
1. Coloque el Producto en una superficie estable.

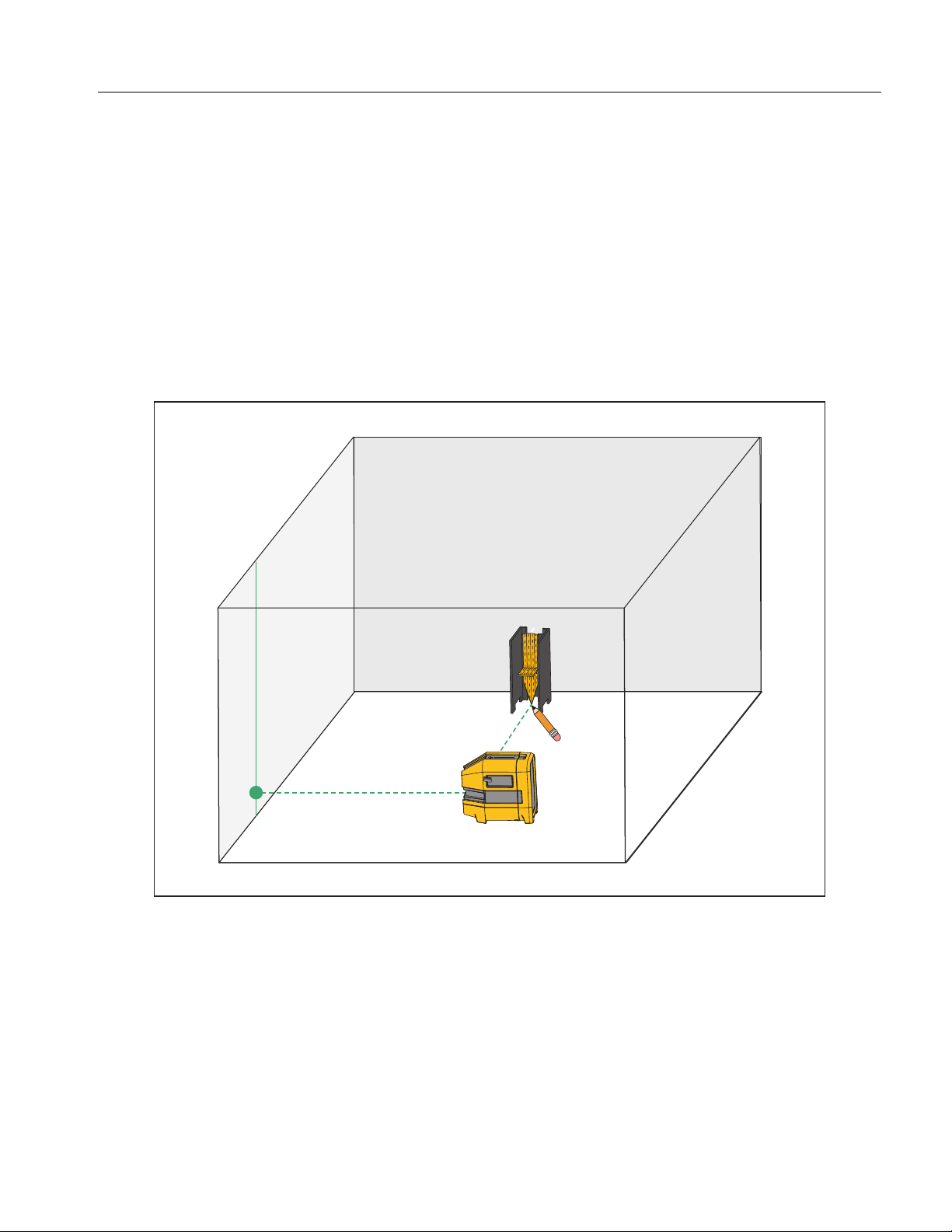

2. Encienda el láser vertical y apúntelo al área objetivo. Consulte la figura 3.
3. Haga las marcas necesarias en la intersección del láser con la zona objetivo.
Laser Levels
Utilización del Producto

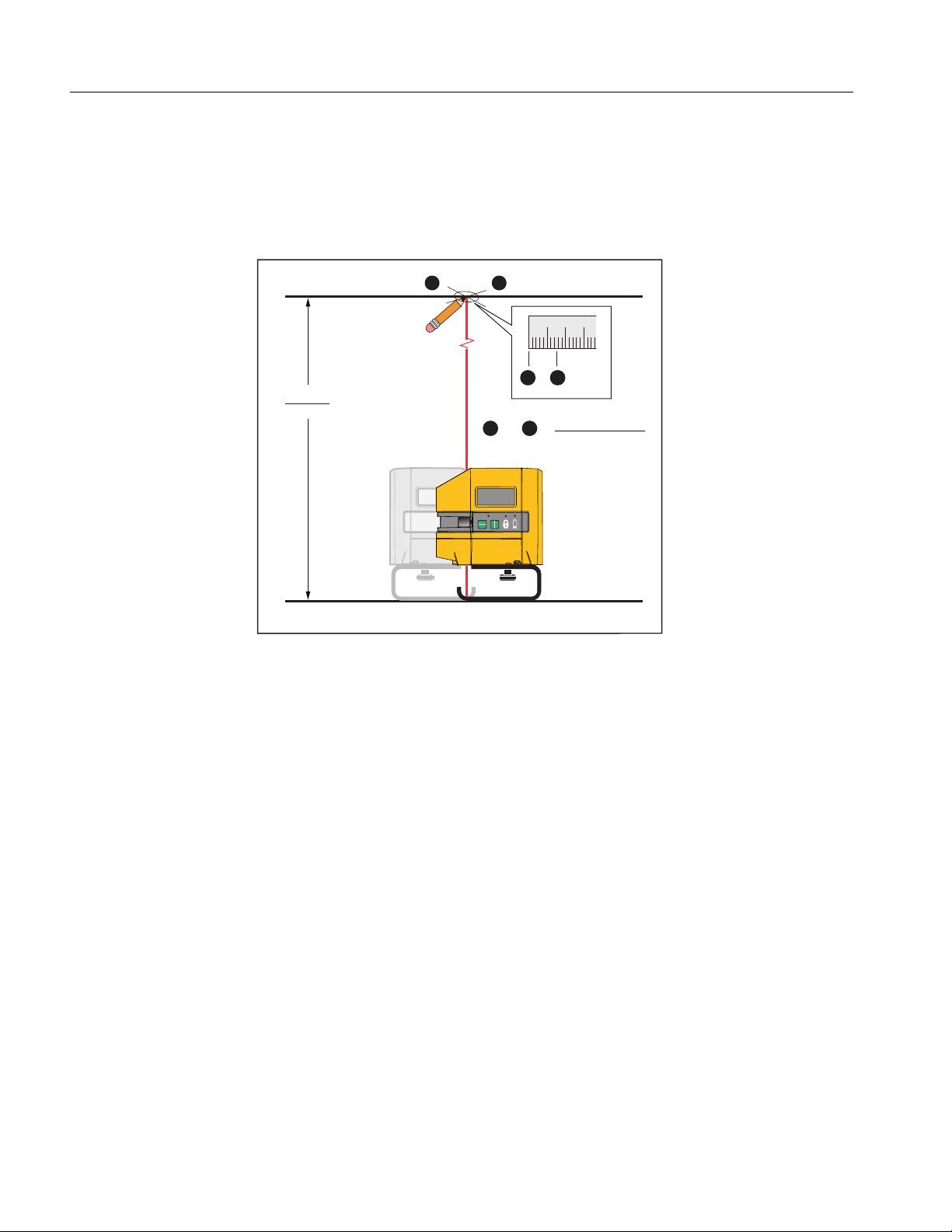

Figura 3. Nueva alineación vertical
9
Page 14
6R, 6G, 180R, 180G
1
21
=
=OK
2
Manual de uso
Alineación de objeto actual
Para determinar si un elemento previo está nivelado o alineado:
1. Coloque el Producto en una superficie estable.
2. Apunte el láser horizontal o vertical hacia la zona objetivo.
3. Mida la distancia desde el objeto hasta el láser a varias distancias con el Producto. Consulte la figura 4.
Si las mediciones coinciden, el objeto estará nivelado o alineado.

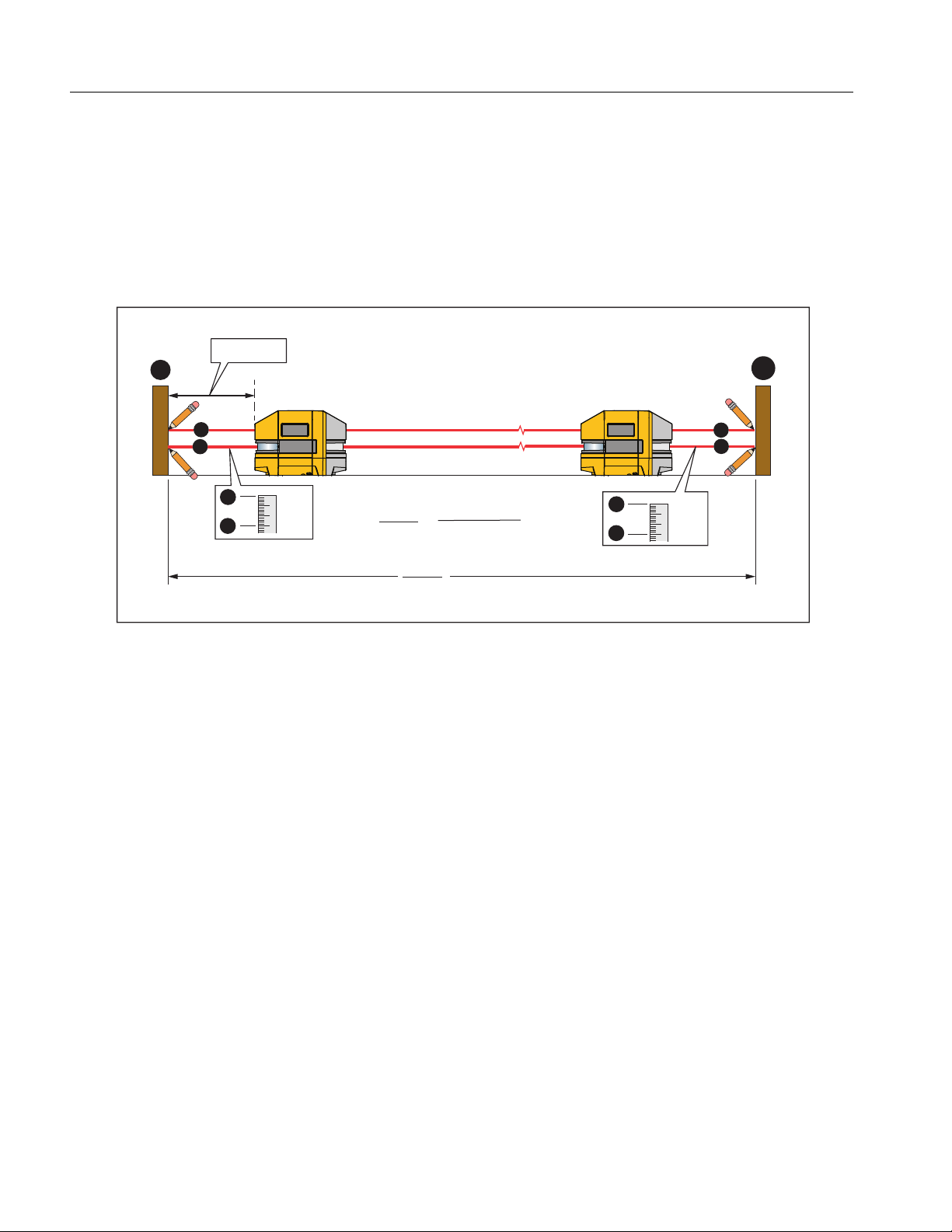

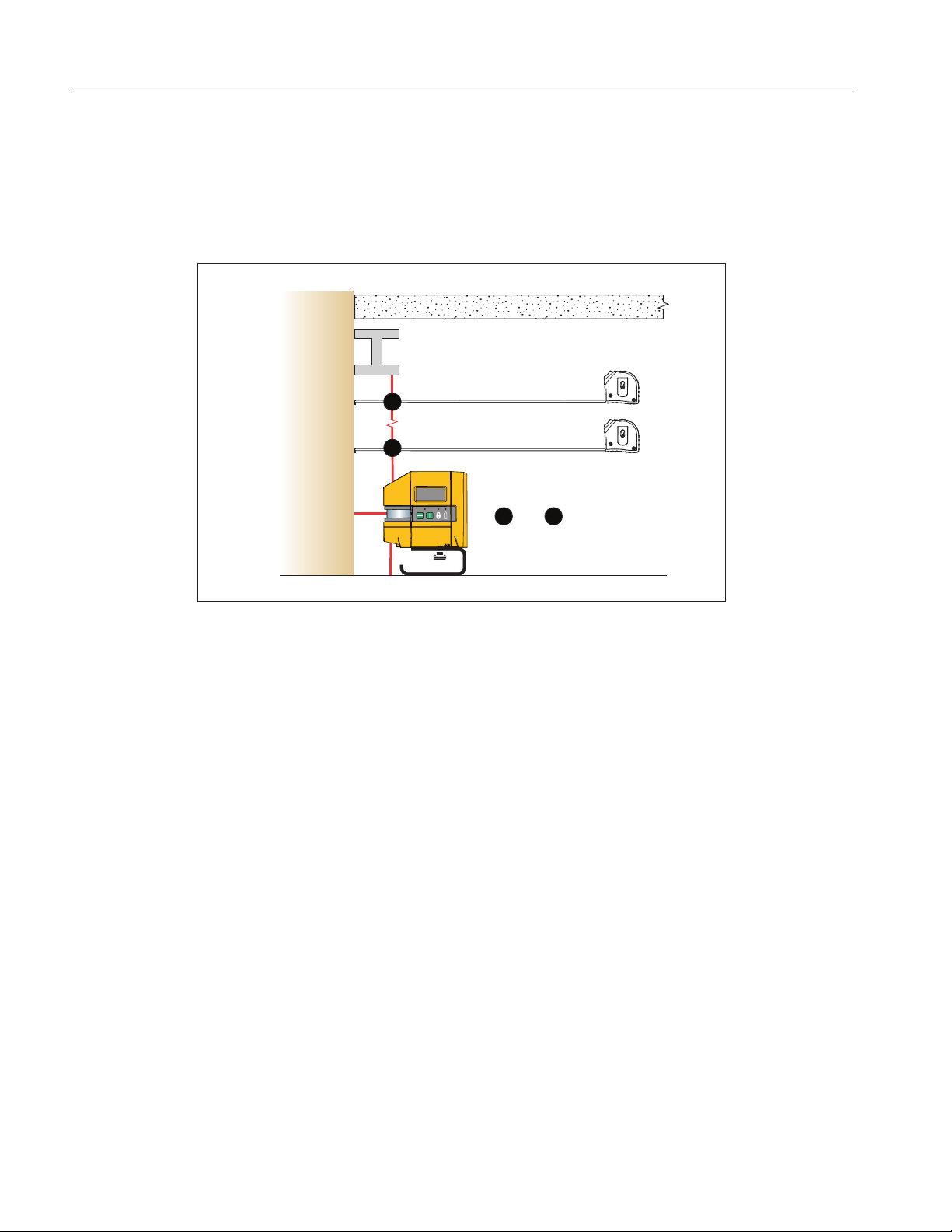

Figura 4. Alineación de objeto previo
10
Page 15
Laser Levels
Utilización del Producto

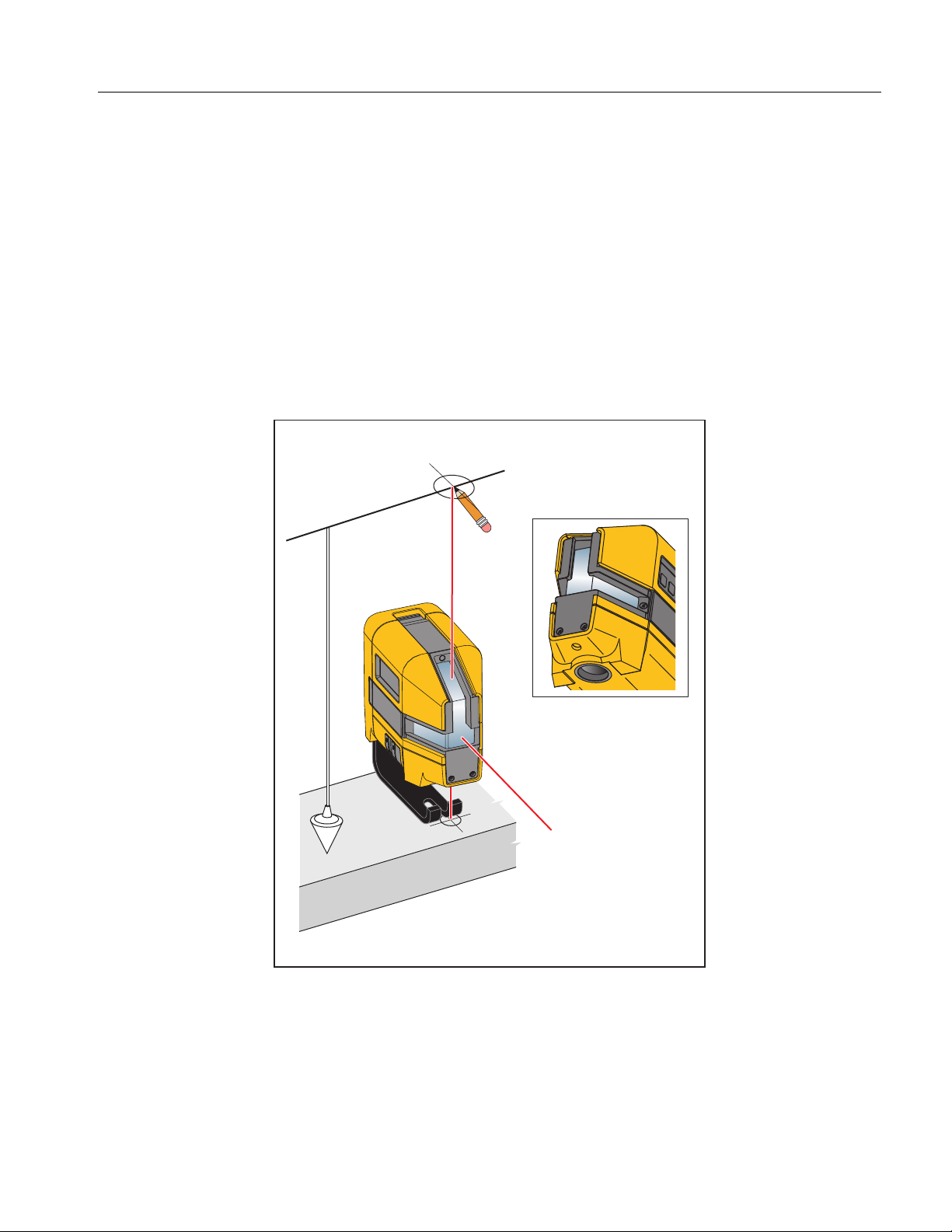

Marcas de plomada (solo 6R y 6G)
El Producto envía marcas de plomada hacia arriba y hacia abajo.
Nuevas marcas de plomada
Para identificar nuevas marcas de plomada en un techo o tejado:
1. Coloque una marca en el punto que se va a transportar.
2. Centre el láser en la marca. Consulte la figura 5.
3. Haga una marca en la intersección del láser con la zona objetivo.
Para identificar nuevas marcas de plomada en el suelo, repita los pasos anteriores, intercambiando los lásers
superior e inferior.
Nota
Use el soporte de suelo con el Producto para aumentar el ángulo de visión del láser vertical inferior.
Figura 5. Nueva marca de plomada
11
Page 16
6R, 6G, 180R, 180G
=
=
2
1
OK
2
1
Manual de uso
Comprobación de plomada del objeto existente
Para determinar si un objeto está nivelado verticalmente:
1. Apunte el láser superior o inferior a la zona objetivo.
2. Mida la distancia desde el objeto hasta el láser a varias distancias con el Producto. Consulte la figura 6.
Si las mediciones coinciden, el objeto está correctamente nivelado con plomada.
Figura 6. Comprobación de plomada del objeto existente
12
Page 17
Laser Levels
Utilización del Producto
Marcas perpendiculares (solo 6R, 6G)
Utilice los láseres de punto vertical y horizontal para crear nuevas marcas perpendiculares, o bien para
determinar si un objeto existente está alineado perpendicularmente.
Para trazar un nuevo diseño para una pared o una escalera (consulte la figura 7):
1. Marque una línea vertical en una pared.
2. Centre el láser vertical con la línea de la pared.
3. Coloque el objetivo con péndulo en el suelo y alinee el láser de punto horizontal con la línea vertical central
del objetivo con péndulo.
4. Haga una marca en el suelo debajo del punto del objetivo con péndulo.
5. Acerque o aleje el Producto de la pared y repita el procedimiento para hacer otra marca en el suelo.
6. Dibuje una línea para conectar las dos marcas. La nueva línea es perpendicular a la pared.
Figura 7. Nueva marca perpendicular
13
Page 18
6R, 6G, 180R, 180G
4
4
Manual de uso
Comprobación de la precisión del Producto
Compruebe periódicamente la precisión del Producto.
Precisión de láser horizontal
Para comprobar la precisión del láser horizontal:
1. Encuentre una ubicación horizontal más o menos nivelada de unos ≥4,57 m (15 pies) de ancho con dos
paredes enfrentadas para usar como objetivos. También puede utilizar tacos de madera como objetivos.
Consulte la figura 8.
15 mm (6 in)
A
B
1
3
123
1
3
= A
d
A
d
- B
2
4,57 m
d
(15 ft)
3 mm @ 10 m
≤
(1/8 in @ 30 ft)
2
123
4
= B
2
4
d
Figura 8. Precisión de láser horizontal
2. Coloque el Producto a unos 15 cm (6 pulg) del objetivo .
3. Apunte el láser horizontal al objetivo .
4. Haga una marca en la intersección del láser horizontal con la zona objetivo.
5. Gire el producto 180 ° en su centro de modo que el láser horizontal interseque con el objetivo .
6. Haga una marca en la intersección del láser horizontal con la zona objetivo.
7. Repita la operación con el Producto a 15 cm (6 pulg.) del objetivo .
8. Mida la distancia entre las marcas y en el objetivo y las marcas y en el objetivo .
Si las distancias son idénticas, el láser está calibrado.
9. Si las distancias no coinciden, reste la medición menor de la mayor y divida el resultado entre dos para
calcular la diferencia de error.
Si la distancia de error es ≤3 mm a 10 m (1/8 pulg a 30 pies), el láser está calibrado conforme a la precisión
correspondiente. Si el Producto no mide con la precisión especificada, póngase en contacto con Fluke.
Consulte Cómo comunicarse con Fluke.
14
Page 19
Laser Levels
1
3
2,29 m
(7,5 ft)
4,57 m
(15 ft)
1
2
2
4
12
= V
d
3 mm @ 10 m
(1/8 in @ 30 ft)
= OK
V
d
x 2
≤
Comprobación de la precisión del Producto
Precisión de láser vertical
Para comprobar la precisión del láser vertical:
1. Localice un marco de puerta que tenga ∼2,29 m (7,5 pies) de margen a ambos lados de la puerta.
2. Haga una marca en el centro del dintel de la puerta a la misma distancia de ambos lados o jambas del marco
de la puerta.
3. Marque una cruz (marca 1) en el suelo, centrada en la marca del dintel. Consulte la figura 9.
4. Coloque una segunda marca (marca 2) a ∼2,29 m (7,5 pies) de la marca 1. Use el láser vertical para
asegurarse de que la marca 2 está centrada en el dintel de la puerta y que interseca con la marca 1.
5. Coloque el Producto con la marca 2 con el láser vertical encendido.
6. Coloque una tercera marca (marca 3) en el suelo, a 4,57 m (15 pies) del Producto. Use el láser vertical para
asegurarse de que la marca 3 está centrada en el dintel de la puerta y que interseca con la marca 1.
7. Marque una cruz en el dintel de la puerta sobre la marca 1.
8. Mueva el Producto a la marca 3 y alinee el láser para que interseque con los centros de las marcas 1 y 2.
9. Marque otra cruz en el dintel de la puerta sobre la marca 1.
10.Mida la distancia entre los centros de las dos marcas.
Si la distancia ≤3 mm a 10 m (de 1/8 pulg a 30 pies), el láser está calibrado conforme a la precisión
correspondiente.
123
Figura 9. Precisión de láser vertical
15
Page 20
6R, 6G, 180R, 180G
4
Manual de uso
Precisión de plomada (solo 6R y 6G)
Para comprobar la precisión de la plomada:
1. Encuentre una ubicación con una altura vertical de ≥2,29 m (7,5 pies).
2. Haga una cruz en la parte inferior de dicha ubicación.
3. Centre el láser de punto inferior en ambos ejes de la cruz. Consulte la figura 10.
12
123
12
≥2,29 m
(7,5 ft)
12
-
3 mm @ 10 m
≤
(1/8 in @ 30 ft)
Figura 10. Precisión de la plomada
4. Haga una cruz en el punto de intersección del láser superior con la zona objetivo en la parte superior.
5. Gire el Producto 180 ° en su centro.
6. Repita los pasos 3 y 4.
Si la primera y segunda marca de la zona objetivo coinciden, la plomada del láser está alineada.
7. Si las marcas no coinciden, mida la distancia entre los puntos centrales de las dos marcas y divida el
resultado entre dos para calcular la diferencia del error.
Si la distancia ≤3 mm a 10 m (de 1/8 pulg a 30 pies), el láser está calibrado conforme a la precisión
correspondiente.
16
Page 21
Accesorios
En la tabla 5 se muestra una lista de los accesorios disponibles para el Producto.
Tabla 5. Accesorios
ModeloDescripciónNP
PLS FSSoporte de suelo5031929
PLS MLBSoporte en L magnético5031934
PLS BP5Juego de pilas alcalinas BP55031952
PLS RRT4Objetivo reflectante magnético rojo5022629
PLS GRT4Objetivo reflectante magnético verde5022634
PLS-10090Objetivo con péndulo para diseño, PLS 54844979
Laser Levels
Accesorios
PLS-60573
PLS C18Caja de herramientas4985124
PLS UB9Soporte para montaje en techo o pared UB94966636
PLS-HGI6RInserto de alojamiento del cristal para 6R5042456
PLS-HGI6GInserto de alojamiento del cristal para 6G5067785
PLS-HGI180RInserto de alojamiento del cristal para 180R5042463
PLS-HGI180GInserto de alojamiento del cristal para 180G5067797
Bolsa de lona4792193
Mantenimiento
Para mantener el Producto, limpie la carcasa y el cristal óptico, y cambie las pilas.
W* Advertencia
Para evitar daños en los ojos y lesiones personales, no abra el Producto. El haz de láser es
peligroso para los ojos.
W Precaución
Para evitar daños en el Producto, no deje caer el Producto. Trate el Producto como un
dispositivo calibrado.
Limpieza del Producto
Limpie la caja con un paño húmedo y una solución jabonosa suave.
W Precaución
Para evitar daños en el Producto, no utilice abrasivos, alcohol isopropílico ni disolventes para
limpiar la carcasa o las ventanas ópticas.
Para limpiar las partículas del cristal óptico, utilice un pulverizador de aire comprimido o una pistola de iones de
nitrógeno seco, si la hubiera disponible.
17
Page 22
6R, 6G, 180R, 180G
Manual de uso
Pilas
Cambie las baterías cuando el indicador LED de la batería se ilumine en rojo.
Para instalar o cambiar las pilas AA (consulte la figura 11):
1. Abra el compartimento de las pilas.
2. Instale tres baterías AA. Compruebe que la polaridad sea correcta.
3. Cierre el compartimento de las pilas.
3 AA

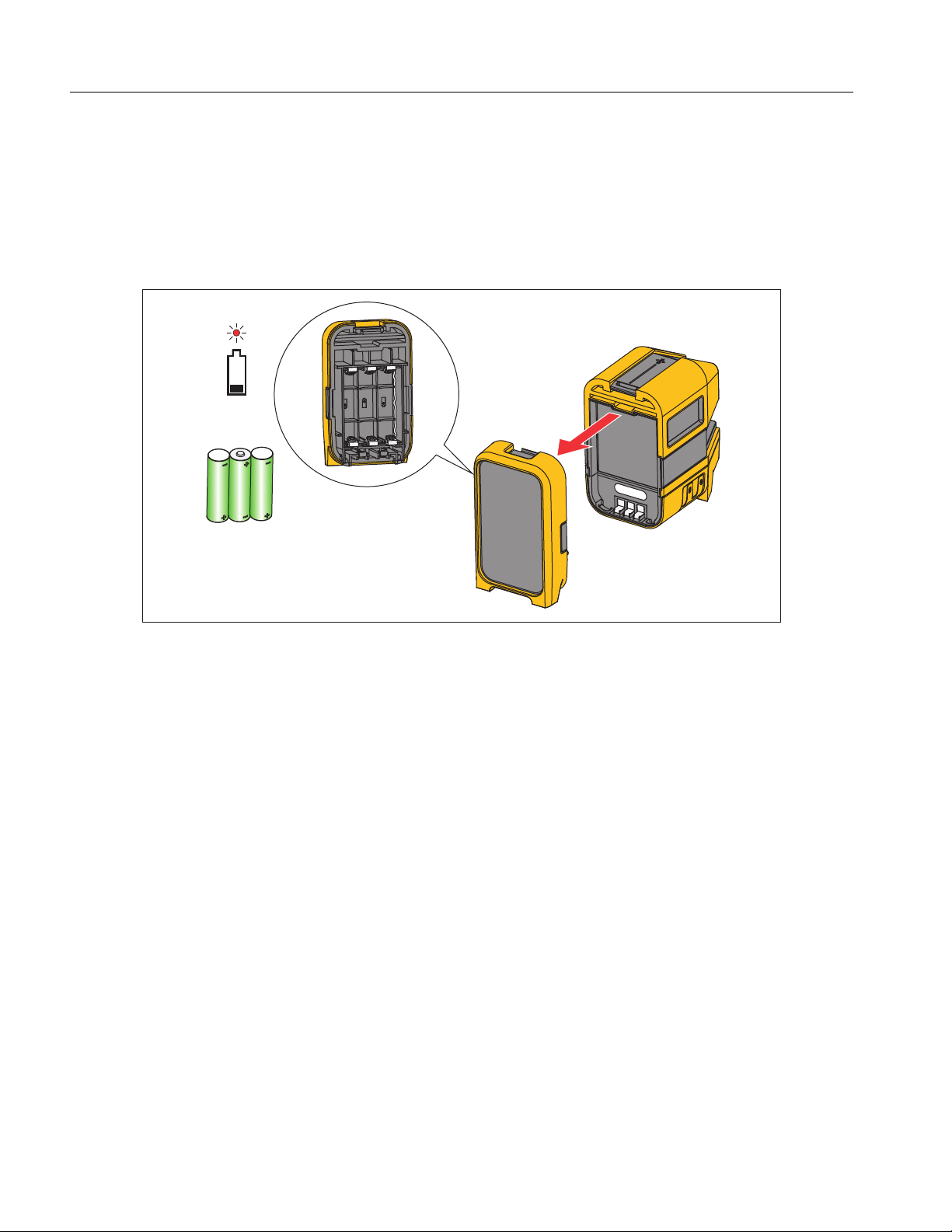

Figura 11. Reemplazo de las pilas
18
Page 23
Laser Levels
Especificaciones
Inserto de alojamiento del cristal
Si el cristal óptico sufre daños, sustituya el inserto de alojamiento del cristal. Consulte la tabla 5 para conocer el
número de pieza que debe pedir para su Producto.
Para sustituir el inserto de alojamiento del cristal (consulte la figura 12):
1. Retire los cinco tornillos del inserto de alojamiento del cristal. Tenga en cuenta la posición correcta de cada
tornillo, ya que los tornillos son de diferentes tamaños.
2. Retire el inserto de alojamiento del cristal.
3. Sustituya el inserto y los tornillos.

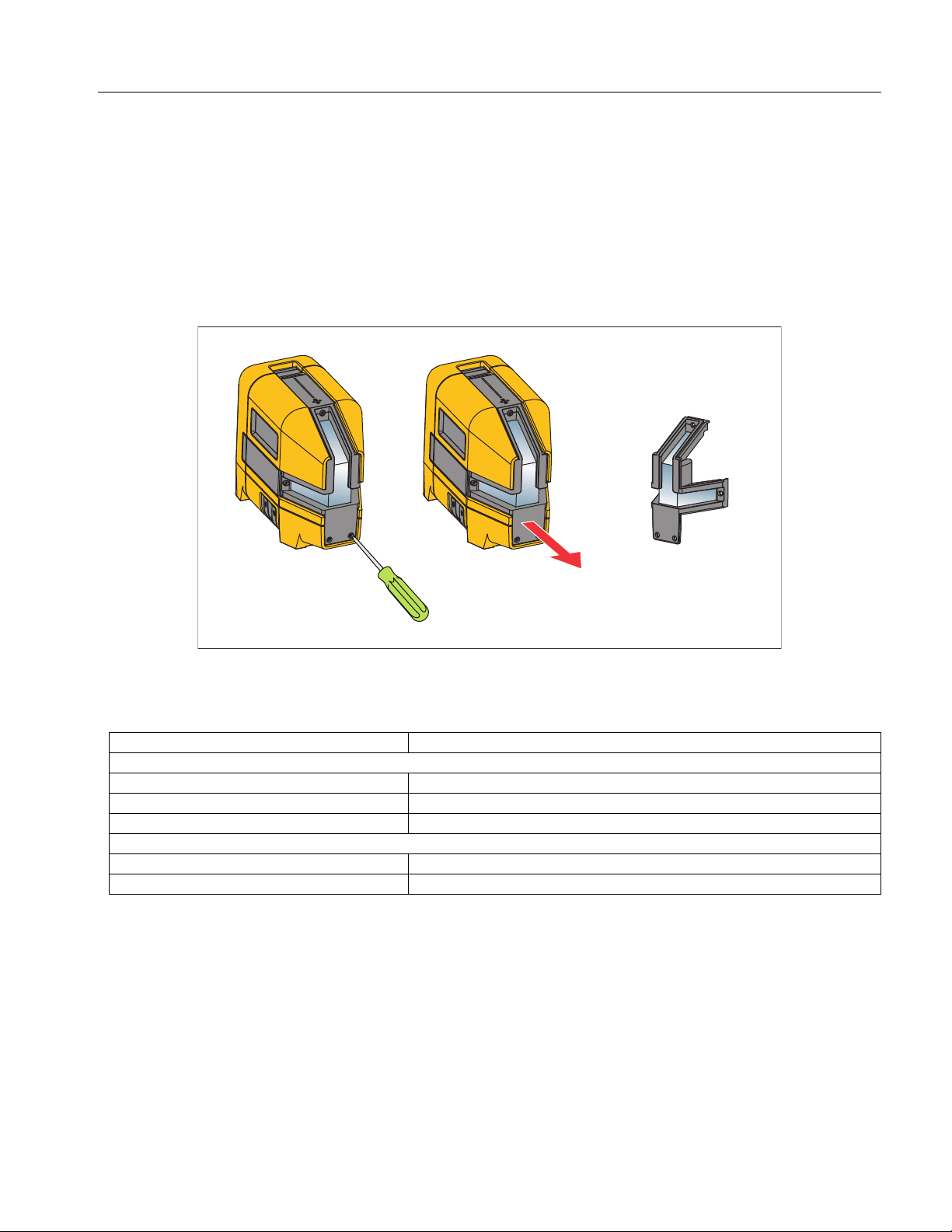

Figura 12. Sustitución del inserto de alojamiento del cristal
Especificaciones
Baterías3 alcalinas AA, IEC LR6
Duración de la batería, uso continuo, ambos láseres, según pruebas
Rojo≥8 horas
Verde≥3 horas
Dirección del punto del láser (solo 6R y 6G)90 ° hacia arriba, hacia abajo, a la izquierda, a la derecha
Ángulo en abanico
Horizontal≥180 °
Vertical≥130 °
19
Page 24
6R, 6G, 180R, 180G
Manual de uso
Rango de funcionamiento
Láser de punto (solo 6R y 6G)≤30 m (100 pies)
Láser de línea
Sin SLD≤15 m (50 pies)
Con SLD6 m a 60 m (20 pies a 200 pies)
Precisión≤3 mm a 10 m (≤1/8 pulg. a 30 pies)
Nivelación láser4 °
Diámetro del punto del láser (solo 6R y 6G)≤4 mm a 5 m
Anchura de láser de línea≤2 mm a 5 m
Temperatura
En funcionamiento-10 °C a 50 °C (14 °F a 122 °F)
De almacenamiento:
Con bateríasDe -18 °C a 50 °C (de -0,4 °F a 122 °F)
Sin bateríasDe -20 °C a 70 °C (de -13 °F a 158 °F)
Humedad relativa
Tamaño (A x L x P)116 mm x 64 mm x 104 mm
Peso∼0,6 kg
Prueba de caída1m
SeguridadIEC 61010-1: Grado de contaminación 2
LáserIEC 60825-1:2014 clase 2
Fuente luminosaDiodo láser semiconductor
Máxima potencia de salida<1mW
Longitud de onda
Grupo 1: El equipo genera de forma intencionada o utiliza energía de frecuencia de radio de carga acoplada conductora que es
necesaria para el funcionamiento interno del propio equipo.
Clase B: El equipo es adecuado para su uso en el ámbito doméstico y establecimientos conectados directamente a la red de
alimentación de bajo voltaje que abastece a los edificios destinados a fines domésticos.
Si este equipo se conecta a un objeto de pruebas, las emisiones pueden superar los niveles exigidos por CISPR 11.
Corea (KCC)Equipo de clase B (equipo de emisión y comunicación para uso doméstico)
EE. UU. (FCC)47 CFR 15 subparte B. Este producto se considera exento según la cláusula 15.103.
0% al 90% (0°C a 35 °C)
0% al 75% (35°C a 40 °C)
0% al 45% (40°C a 50 °C)
CISPR 11: Grupo 1, Clase B
20
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
