Fluke 6500 User guide [de]

PN 2141177
April 2005, Rev 3, 01/07

© 2005 Fluke Corporation, Alle Rechte vorbehalten. Gedruckt in der EU.
Sämtliche Produktnamen sind Warenzeichen der betreffenden Firmen.

.

6500

Gerätetester

Bedienungsanleitung

®

BEGRENZTE GEWÄHRLEISTUNG UND HAFTUNGSBESCHRÄNKUNG

Fluke gewährleistet, dass jedes Fluke-Produkt unter normalem Gebrauch und Service frei von Material- und Fertigungsdefekten ist. Die Garantiedauer beträgt 2
Jahre ab Versanddatum. Die Garantiedauer für Teile, Produktreparaturen und Service beträgt 90 Tage. Diese Garantie wird ausschließlich dem Ersterwerber bzw.
dem Endverbraucher geleistet, der das betreffende Produkt von einer von Fluke autorisierten Verkaufsstelle erworben hat, und erstreckt sich nicht auf Sicherungen,
Einwegbatterien oder andere Produkte, die nach dem Ermessen von Fluke unsachgemäß verwendet, verändert, verschmutzt, vernachlässigt, durch Unfälle
beschädigt oder abnormalen Betriebsbedingungen oder einer unsachgemäßen Handhabung ausgesetzt wurden. Fluke garantiert für einen Zeitraum von 90 Tagen,
dass die Software im wesentlichen in Übereinstimmung mit den einschlägigen Funktionsbeschreibungen funktioniert und dass diese Software auf fehlerfreien
Datenträgern gespeichert wurde. Fluke übernimmt jedoch keine Garantie dafür, dass die Software fehlerfrei ist und störungsfrei arbeitet.

Von Fluke autorisierte Verkaufsstellen werden diese Garantie ausschließlich für neue und nicht benutzte, an Endverbraucher verkaufte Produkte leisten. Die
Verkaufsstellen sind jedoch nicht dazu berechtigt, diese Garantie im Namen von Fluke zu verlängern, auszudehnen oder in irgendeiner anderen Weise abzuändern.
Der Erwerber hat nur dann das Recht, aus der Garantie abgeleitete Unterstützungsleistungen in Anspruch zu nehmen, wenn er das Produkt bei einer von Fluke
autorisierten Vertriebsstelle gekauft oder den jeweils geltenden internationalen Preis gezahlt hat. Fluke behält sich das Recht vor, dem Erwerber Einfuhrgebühren für
Ersatzteile in Rechnung zu stellen, wenn dieser das Produkt in einem anderen Land zur Reparatur anbietet, als dem Land, in dem er das Produkt ursprünglich
erworben hat.

Flukes Garantieverpflichtung beschränkt sich darauf, dass Fluke nach eigenem Ermessen den Kaufpreis ersetzt oder aber das defekte Produkt unentgeltlich repariert
oder austauscht, wenn dieses Produkt innerhalb der Garantiefrist einem von Fluke autorisierten Servicezentrum zur Reparatur übergeben wird.

Um die Garantieleistung in Anspruch zu nehmen, wenden Sie sich bitte an das nächstgelegene und von Fluke autorisierte Servicezentrum, um
Rücknahmeinformationen zu erhalten, und senden Sie dann das Produkt mit einer Beschreibung des Problems und unter Vorauszahlung von Fracht- und
Versicherungskosten (FOB Bestimmungsort) an das nächstgelegene und von Fluke autorisierte Servicezentrum. Fluke übernimmt keine Haftung für
Transportschäden. Im Anschluss an die Reparatur wird das Produkt unter Vorauszahlung von Frachtkosten (FOB Bestimmungsort) an den Erwerber zurückgesandt.
Wenn Fluke jedoch feststellt, dass der Defekt auf Vernachlässigung, unsachgemäße Handhabung, Verschmutzung, Veränderungen am Gerät, einen Unfall oder auf
anormale Betriebsbedingungen, einschließlich durch außerhalb der für das Produkt spezifizierten Belastbarkeit verursachten Überspannungsfehlern, zurückzuführen
ist, wird Fluke dem Erwerber einen Voranschlag der Reparaturkosten zukommen lassen und erst die Zustimmung des Erwerbers einholen, bevor die Arbeiten
begonnen werden. Nach der Reparatur wird das Produkt unter Vorauszahlung der Frachtkosten an den Erwerber zurückgeschickt, und es werden dem Erwerber die
Reparaturkosten und die Versandkosten (FOB Versandort) in Rechnung gestellt.

DIE VORSTEHENDEN GARANTIEBESTIMMUNGEN STELLEN DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF SCHADENERSATZ DES
ERWERBERS DAR UND GELTEN AUSSCHLIESSLICH UND AN STELLE VON ALLEN ANDEREN VERTRAGLICHEN ODER GESETZLICHEN
GEWÄHRLEISTUNGSPFLICHTEN, EINSCHLIESSLICH - JEDOCH NICHT DARAUF BESCHRÄNKT - DER GESETZLICHEN GEWÄHRLEISTUNG DER
MARKTFÄHIGKEIT, DER GEBRAUCHSEIGNUNG UND DER ZWECKDIENLICHKEIT FÜR EINEN BESTIMMTEN EINSATZ.FLUKE HAFTET NICHT FÜR
SPEZIELLE, UNMITTELBARE, MITTELBARE, BEGLEIT- ODER FOLGESCHÄDEN ODER VERLUSTE, EINSCHLIESSLICH VERLUST VON DATEN,
UNABHÄNGIG VON DER URSACHE ODER THEORIE.

Angesichts der Tatsache, dass in einigen Ländern die Begrenzung einer gesetzlichen Gewährleistung sowie der Ausschluss oder die Begrenzung von Begleit-oder
Folgeschäden nicht zulässig ist, kann es sein, dass die oben genannten Einschränkungen und Ausschlüsse nicht für jeden Erwerber gelten.Sollte eine Klausel dieser
Garantiebestimmungen von einem zuständigen Gericht oder einer anderen Entscheidungsinstanz für unwirksam oder nicht durchsetzbar befunden werden, so
bleiben die Wirksamkeit oder Durchsetzbarkeit irgendeiner anderen Klausel dieser Garantiebestimmungen von einem solchen Spruch unberührt.

Fluke Corporation, P.O. Box 9090, Everett, WA 98206-9090,USA. Fluke Europe B.V.,P.O. Box 1186, 5602 BD Eindhoven, Niederlande.

Inhaltsverzeichnis

Titel Seite

Einführung ................................................................................................................................ 1

Fluke kontaktieren..................................................................................................................... 1

Den Tester auspacken.............................................................................................................. 2

Sicherheitsinformation .............................................................................................................. 2

Betriebseigenschaften .............................................................................................................. 4

Beschreibung der Frontplatte .............................................................................................. 4

Bedeutung der Tasten......................................................................................................... 5

Bedeutung der angezeigten Symbole ................................................................................. 6

Bedeutung der Signaltöne................................................................................................... 6

Tester in Betrieb nehmen.......................................................................................................... 7

Bedeutung der Anzeige beim Einschalten........................................................................... 7

Tester einstellen: Grundfunktionen ........................................................................................... 8

Kontrast der Anzeige einstellen........................................................................................... 8

Kompensation der Messleitung bei Schutzleiter-widerstandsmessung............................... 8

Datum und Uhrzeit einstellen .............................................................................................. 9

Kunden/Standort-Code eingeben........................................................................................ 9

Prüfer-Code eingeben......................................................................................................... 9

i

6500

Bedienungsanleitung

Tester Einstellen: weitere Funktionen....................................................................................... 10

Zugriffscode ändern............................................................................................................ 10

Standard- oder Expertenprüfmodus auswählen.................................................................. 10

Erstellen/Bearbeiten automatischer Prüfabläufe................................................................. 11

Grenzwerte für manuelle Prüfungen einstellen ................................................................... 13

Manuelle Prüfungen sperren und freigeben........................................................................ 14

Übertragungsgeschwindigkeit der seriellen Schnittstelle einstellen .................................... 14

Speicherkarte (Compact Flash) formatieren (Quick-Format) .............................................. 15

Prüfung von Geräten ................................................................................................................ 17

Prüfung abbrechen ............................................................................................................. 18

Prüfmodi: Einzel- oder Dauermessung ............................................................................... 18

Standard- oder Expertenprüfmodus.................................................................................... 19

Automatischen Prüfmodus verwenden ............................................................................... 19

Automatische Prüfabläufe durchführen ......................................................................... 19

Manuellen Prüfmodus verwenden ...................................................................................... 22

Manuelle Prüfungen durchführen .................................................................................. 23

Beschreibung der Prüfungen .............................................................................................. 23

Sichtprüfung.................................................................................................................. 23

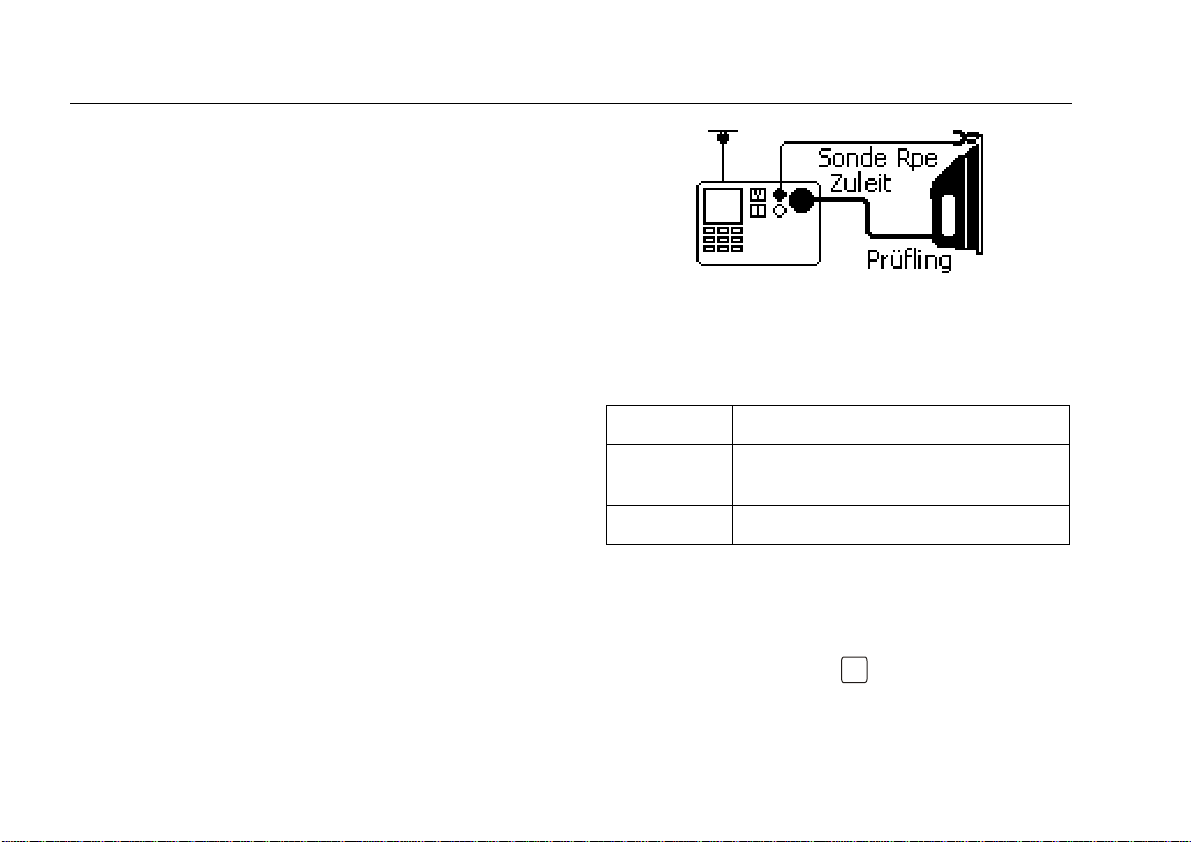

Messung des Schutzleiterwiderstandes (RPE) ............................................................. 24

Messung des Isolationswiderstandes (RISO)................................................................ 25

Messung des Ersatzableitstromes (IEA) ....................................................................... 26

Messung des Berührungsstromes (IB).......................................................................... 28

Messung des Last-/Schutzleiterstromes (IL IΔ ) ............................................................ 30

Prüfung von Kaltgeräte- und Verlängerungsleitungen................................................... 32

Prüfung von Schutzkleinspannung (PELV-Test) ........................................................... 34

Datenspeicher .......................................................................................................................... 35

Messergebnisse speichern ................................................................................................. 35

Messergebnisse anzeigen .................................................................................................. 36

ii

Inhaltsverzeichnis

Automatische Prüfabläufe anzeigen.................................................................................... 37

Messergebnisse löschen..................................................................................................... 37

Speicher löschen................................................................................................................. 38

Daten drucken/ übertragen ....................................................................................................... 38

Drucker oder PC anschließen ............................................................................................. 39

Messergebnisse drucken .................................................................................................... 39

Automatische Prüfabläufe drucken...................................................................................... 39

Übertragen von Messergebnissen auf einen PC ................................................................. 40

Ergebnisse auf eine Speicherkarte (Compact Flash) übertragen ........................................ 40

Wartung des Testers................................................................................................................. 41

Reinigen .............................................................................................................................. 41

Kalibrierung ......................................................................................................................... 41

Zubehör............................................................................................................................... 41

Technische Daten ..................................................................................................................... 42

Allgemeine Technische Daten............................................................................................. 42

Prüfspezifikationen .............................................................................................................. 43

Einschaltprüfung............................................................................................................ 43

Messung des Schutzleiterwiderstandes (RPE).............................................................. 43

Messung des Isolationswiderstandes (Riso).................................................................. 43

Messung des Ersatzableitstromes (IEA)........................................................................ 44

Messung des Berührungsstromes (IB) .......................................................................... 44

Last-/ Differenzstrommessung: Laststrom ..................................................................... 44

Last-/ Differenzstrommessung: Leistung ....................................................................... 44

Last-/ Differenzstrommessung: Schutzleiterstrom ......................................................... 45

PELV-Test ..................................................................................................................... 45

Prüfung von Kaltgeräte- und Verlängerungsleitungen ................................................... 45

Tabelle der Einflusseffekte ............................................................................................ 45

iii

6500

Bedienungsanleitung

Anhang A.................................................................................................................................. A-1

Durchführung von Prüfungen nach DIN VDE 0701, Teil 1 (Ausgabe 2000-09) .................. A-1

Durchführung von Prüfungen nach DIN VDE 0702 (Ausgabe 2004-06) ............................. A-3

iv

6500 Gerätetester

Bedienungsanleitung

Einführung

Der Fluke Gerätetester Modell 6500 (im folgenden als
‘Tester’ bezeichnet) wurde für die Durchführung der
folgenden Messungen zur sicherheitstechnischen
Prüfung von elektrischen Geräten nach DIN VDE
0701/0702, ÖVE/ÖNORM E8701 entwickelt:

• Messung der Netzspannung.

• Messung des Schutzleiterwiderstandes 200 mA und

10A mit Kompensation der Messleitung.

• Messung des Isolationswiderstandes (500 V DC).

• Messung des Ersatzableitstromes.

• Messung des Berührungsstromes.

• Messung des Schutzleiterstromes.

• Funktionsprüfung.

• Prüfung von Schutzkleinspannung (PELV-Test.)

• Prüfung von Kaltgeräte- und Verlängerungsleitungen.

Fluke kontaktieren

Wenn Sie Produktdaten, Unterstützung beim Betrieb, den
Kundendienst oder Informationen zum Standort des
nächstgelegenen Fluke Vertriebshändlers oder Service
Centers benötigen, rufen Sie bitte:

• Für Deutschland, Österreich, Schweiz
+49 (0) 69 / 2 22 22 02 04

• Für die übrigen europäischen Länder: +31 (0) 402
678200

Besuchen Sie die Fluke Website unter:
www.fluke.com
www.fluke.de
www.fluke.
www.fluke.
Registrieren Sie Ihren Tester unter: register.fluke.com

oder

(für Deutschland)
at (für Österrreich)
ch (für Schweiz)

1

Fluke 6500

Bedienungsanleitung

Den Tester auspacken

Der Tester wird mit dem in Tabelle 1 aufgelisteten
Lieferumfang ausgeliefert. Wenn der Tester beschädigt
ist oder ein Teil fehlt, setzen Sie sich sofort mit der
Verkaufstelle in Verbindung.

Tabelle 1. Lieferumfang

6500 Gerätetester

1 Stück Krokodilklemme

1 Stück Messleitung

1 Stück Prüfspitze

Tragekoffer

Bedienungsanleitung (diese Anleitung)

Sicherheitsinformation

Prüfungen der elektrischen Sicherheit an elektrischen
Geräten dürfen nur von Elektrofachkräften oder unter
ihrer Verantwortung vorgenommen werden.

Lesen Sie die folgenden Sicherheitsinformationen vor
Inbetriebnahme des Testers aufmerksam durch.

Definitionen der verwendeten Symbole

Vorsicht! Gefahrenrisiko. Bedienungsanleitung
beachten

Vorsicht! Stromschlag-Gefahr

Entspricht relevanten europäischen Richtlinien

Doppelt isoliertes Gerät (Schutzklasse II)

Erde

Warnungen: Vor dem Einsatz lesen

Um mögliche Stromstöße oder Verletzungen zu
vermeiden, beachten Sie Folgendes:

• Schaltet sich der Tester nicht nach ca. 3 s nach dem
Anschließen an die Netzsteckdose ein, stecken Sie
ihn aus und überprüfen Sie den Netzanschluss auf
korrekte Verdrahtung.

• Der Tester darf nur, wie in dieser Anleitung
beschrieben, verwendet werden. Bei Nicht­beachtung der Bedienungsanleitung ist die
Betriebssicherheit nicht mehr gewährleistet.

• Der Tester darf nicht für Messungen in elektrischen
Anlagen eingesetzt werden.

2

Bedienungsanleitung
Sicherheitsinformation

• Beim Durchführen der Messungen den Prüfling
nicht berühren, da bei einigen Messungen hohe
Spannungen und hohe Ströme auftreten.

• Setzen Sie den Tester nicht in der Nähe von
explosiven Gasen, Dämpfen oder Staub oder in
nasser Umgebung ein.

• Überprüfen Sie den Tester vor dem Einsatz.
Verwenden Sie ihn nicht, wenn Sie abnormale
Zustände irgendeiner Art feststellen (z.B. fehler­hafte Anzeige, beschädigtes Gehäuse, usw.).

• Verwenden Sie nur die mit dem Tester mit-
gelieferten Messleitungen und Messzubehör oder
solche, die laut Fluke für den Tester geeignet sind.

• Untersuchen Sie das Messzubehör nach
schadhafter Isolierung oder Beschädigungen.
Prüfen Sie den Durchgang der Messleitung.
Ersetzen Sie schadhaftes Messzubehör vor
Inbetriebnahme des Testers.

• Halten Sie Ihre Hand während der Messungen hinter
der Griffschutzbegrenzung des Messzubehörs.

• Öffnen Sie nie das Gehäuse des Testers, da ge-
fährliche Spannungen anliegen. Der Tester enthält
keine vom Benutzer austauschbaren Teile.

• Lassen Sie den Tester nur durch qualifiziertes
Personal warten.

• Der Tester darf nur an eine korrekt geerdete und
funktionsfähige Schutzkontaktsteckdose
angeschlossen werden. Wenn Zweifel über die
Wirksamkeit der Erdung der Netzsteckdose
bestehen, schließen Sie den Tester nicht an.
Verwenden Sie keine zweipoligen Adapter oder ­Verlängerungskabel; das würde den Schutzkontakt
unterbrechen.

• Der Tester ist für den Betrieb mit einer Nenn-
spannung 230V AC – 50Hz ausgelegt, er darf nie an
eine höhere Spannung angeschlossen werden.

• Der Tester darf nur an eine mit maximal 16 A
abgesicherte Schutzkontaktsteckdose
angeschlossen werden.

• Die Netzversorgung darf nie an die Anschlüsse für
die Kaltgeräteleitungsprüfung oder für die Geräte­prüfung angeschlossen werden

• Bei der Messung des Schutzleiterwiderstandes ist
die Messleitung regelmäßig zu kompensieren.

• Unter bestimmten Messbedingungen kann die Prüf-
/Netzsteckdose eine Netzspannung von 230V mit
einem maximalen Strom von 16A aufweisen.

• Wenn am Tester dauernd ein doppelter Signalton
hörbar ist, müssen Sie den Tester sofort vom Netz
trennen, da dieses Signal einen gefährlichen
Zustand aufzeigt.

3

Fluke 6500

Bedienungsanleitung

Betriebseigenschaften

Beschreibung der Frontplatte

Die Anschlüsse, Bedienelemente und Anzeigen des
Testers sind unten abgebildet und aufgelistet.

Abbildung 1. Fluke 6500

Nr. Beschreibung

1 LC-Anzeige (LCD).

2 Anschluss für die Kompensation der Messleitung

bei der Schutzleiterwiderstandsmessung.

3 Anschlussstecker für Kaltgeräteleitungsprüfung.

4 Serielle RS-232 Buchse für den Anschluss eines

Fluke Druckers, Fluke Barcode-Scanners oder
eines Computers.

5 Anschlussbuchse für Messleitung bei Schutzleiter-

widerstandsmessung (Sonde Rpe).

6 Anschlussbuchse für Messleitung bei der Messung

von Isolationswiderstand, Ersatzableitstrom,
Berührungsstrom und PELV-Test (Sonde Riso, IB,
U SKIII).

7 Prüf-/Netzsteckdose zum Anschließen des

Prüflings.

8 Steckplatz für eine Speicherkarte (Compact Flash

Typ I).

4

Bedienungsanleitung

A

Betriebseigenschaften

Bedeutung der Tasten

Mit den in der Tabelle aufgelisteten Tasten steuern Sie
den Betrieb des Testers.

Taste Funktion

SICHT-

PRÜF

R

200mA

R
10A

R

I

I

I

START

STOPP

KALTGE-

RATELEIT

AUTO

Sichtprüfung auswählen.

PE

Messung des Schutzleiterwiderstandes
200 mA auswählen.

PE

Messung des Schutzleiterwiderstandes 10 A
auswählen.

Messung des Isolationswiderstandes

ISO

auswählen.
Messung des Ersatzableitstromes auswählen.

EA

Kombinierte Last-/Differenzstrommessung

/ I

L

auswählen.
Messung des Berührungsstromes auswählen.

B

Mess- oder Menüfunktion starten/eingeben.

Aktuelle Funktion abbrechen und zur
Standardanzeige zurückkehren.

Prüfung von Kaltgeräte­Verlängerungsleitungen auswählen.

Automatischen Prüfmodus auswählen.

SET

UP

SPEI­CHER

JA

Leertaste

Aufwärts/abwärts blättern, um Optionen in
den Bildschirmmenüs auszuwählen (

Nach rechts/links blättern, um zwischen
Optionen in den Bildschirmmenüs
auszuwählen (

Menü SETUP (Einstellungen) aufrufen.

Menü SPEICHER aufrufen, um
Messergebnisse zu speichern oder

).

automatische Prüfabläufe anzeigen.

Eine ausgewählte Funktion bestätigen /

NEIN

abbrechen
Menü PC/Druck aufrufen um Mess-

ergebnissen oder automatische Prüfabläufe
auszudrucken oder zu übertragen

Großbuchstaben eingeben.

Leerzeichen eingeben.

Sonderzeichen (Zweitfunktion der Tasten)

lt

eingeben.
Eingegebene Daten bestätigen, Cursor in

nächste Zeile setzen.
Lösch-/Rücktaste, löscht das Zeichen links

vom Cursor.

).

5

Fluke 6500

Bedienungsanleitung

Bedeutung der angezeigten Symbole

Folgende Symbole können angezeigt werden:

Vorsicht! Gefahr eines elektrischen
Schlags, Messung mit Netzspannung..

Vorsicht! Gefahrenrisiko. Beachten Sie
die Bedienungsanleitung.

Ø

GW

I II

Messleitung für die Schutzleiter­widerstandsmessung kompensiert.

Automatischer Prüfablauf bzw.
Einzelprüfung bestanden
nicht bestanden

‘erste’ Position des Netzsteckers.

’umgepolte’ Position des Netzsteckers.

Das Messergebnis liegt außerhalb der
vorgegebenen Grenzwerte

Drucker/PC angeschlossen

Schutzklasse I, Schutzklasse II.

Tasten verwenden

Bedeutung der Signaltöne

Der Tester kann verschiedene Signaltöne ausgeben:

Ton Bedeutung

Klick Eine Taste wird gedrückt.

1 Signalton Eine Prüfung wurde bestanden.

2 Signaltöne - Eine Prüfung wurde nicht

bestanden.

- Warnung, siehe Anzeige.

Langer
Signalton

Dauerton, 2
verschiedene
Töne

- Die STOPP Taste wird
gedrückt, die laufende Aktion
wird abgebrochen.

Dauermessung wird gestartet.

Gefährliche Situation! Tester
sofort ausstecken!

Gesperrt

6

Manueller Prüfmodus gesperrt.

Bedienungsanleitung
Tester in Betrieb nehmen

Tester in Betrieb nehmen

Der Tester schaltet sich direkt ein, wenn er an die Netz­versorgung angeschlossen wird. Um den Tester aus­zuschalten und von der Netzspannung zu trennen ziehen
Sie den Netzstecker aus der Steckdose.

Warnung

Lesen Sie vor Inbetriebnahme des Testers
die Sicherheitsinformationen auf Seite 2.

Bedeutung der Anzeige beim Einschalten

Bei der Inbetriebnahme führt der Tester einen Selbsttest
durch. Während dieses Tests werden die Fluke Modell­nummer ’6500’ und die Firmwareversion angezeigt, zum
Beispiel V1.18. Wenn alles in Ordnung ist, erscheint die
folgende Anzeige. Diese Anzeige wird als Standard­anzeige bezeichnet.

←

01/01/06 12:00
Kunde/Standort:
FLUKE
Glottertal
Prüf:Mustermann

VLN 231.2 V
VNE 0.0 V

50.2 Hz

Ø

Im Fehlerfall erscheint eine selbsterklärende Fehlermel­dung, beachten Sie bitte die Anweisungen in der Anzeige!

Datum und Uhrzeit

← Zuletzt eingegebener Kunde
← Zuletzt eingegebener Standort
← Zuletzt eingegebener Prüfer

← Netzspannung (L-N)
← Netzspannung (N-PE)
← Netzfrequenz

Kompensation ausgeführt

←

7

Fluke 6500

Bedienungsanleitung

Tester einstellen: Grundfunktionen

Dieser Abschnitt beschreibt die Einstellung der Parameter
für die Grundfunktionen.

Kontrast der Anzeige einstellen

So stellen Sie den Kontrast der Anzeige ein:

1

2

Kompensation der Messleitung bei Schutzleiter­widerstandsmessung

Um bei der Messung des Schutzleiterwiderstandes
korrekte Ergebnisse zu erzielen, müssen Sie die
Messleitung kompensieren:

• bei der Grundeinstellung Ihres neuen Testers. Schutz­leiterprüfungen sind gesperrt, solange das Symbol für
die Kompensation (

• bei Bedarf während des Einsatzes des Testers.
Verunreinigte oder oxidierte Messanschlüsse können
einen erhöhten Kontaktwiderstand hervorrufen.

Tester einschalten ODER

STOPP drücken, um die Standardanzeige

STOPP

anzuzeigen.

Kontrast einstellen.

Ø) nicht angezeigt wird.

So kompensieren Sie die Messleitung:

SET

1

Menü SETUP aufrufen

UP

2 Kompensation Rpe auswählen

START

3

Menü aufrufen und den Anweisungen in
der Anzeige folgen:

- Verbinden Sie die Prüfspitze mit der

Messleitung und stecken Sie den
Messleitungsstecker in die Buchse
Sonde Rpe 10A/200mA , (siehe
Abbildung 2).

- Verbinden Sie die Prüfspitze mit dem

Anschluss Kompensation ∅ des Testers.

Abbildung 2. Kompensation der Messleitung

Zum Schluss zeigt der Tester das Symbol
Widerstandswert der Messleitung an, z.B.

Ø und den
RPE 0,09 Ω.

8

Bedienungsanleitung
Tester einstellen: Grundfunktionen

Der Tester subtrahiert diesen Wert von den Ergebnissen
der Schutzleiterwiderstandsmessung. Dieser
Kompensationswert wird vom Tester gespeichert, damit
Sie diesen Vorgang nicht bei jedem Einsatz des Testers
wiederholen müssen.

Erscheint in der Anzeige die Meldung R
ist der Messleitungswiderstand größer als 1,99  und

> 1.99 Ω,

PE

kann nicht kompensiert werden. Die Schutzleiter­widerstandsprüfung wird gesperrt.

Wurde die Messleitung erfolgreich kompensiert, dann
werden nachfolgende Ergebnisse der Schutzleiterprüfung
mit dem Symbol Ø gekennzeichnet, z.B.:

RPE(10A)Test Ø

Datum und Uhrzeit einstellen

Der Tester hat eine Echtzeituhr mit Datum. So stellen Sie
Datum und Uhrzeit ein:

SET

1

2

START

3

Menü SETUP aufrufen.

UP

Datum/Zeit auswählen

Rufen Sie das Menü auf und folgen Sie
den Anweisungen in der Anzeige.

Kunden/Standort-Code eingeben

So geben Sie den Code für den Kunden und Standort ein:

SET

1

2 Kunde/Standort auswählen.

START

3

Prüfer-Code eingeben

So geben Sie den Code für den Prüfer ein:

1

2 Prüfer-Code auswählen.

START

3

Menü SETUP aufrufen.

UP

Rufen Sie das Menü auf und folgen Sie
den Anweisungen in der Anzeige,
beachten Sie, dass in der ersten Zeile der
Kundencode, und in der zweiten Zeile der
Standortcode eingegeben wird.

SET

Menü SETUP aufrufen.

UP

Rufen Sie das Menü auf und folgen Sie
den Anweisungen in der Anzeige,

9

Fluke 6500

Bedienungsanleitung

Tester Einstellen: weitere Funktionen

Dieser Abschnitt beschreibt die Parametereinstellungen
für die erweiterten Funktionen.

Zugriffscode ändern

Der Zugriffscode wird im Werk auf 9999 gesetzt. Sie
benötigen den Zugriffscode, um automatische
Prüfabläufe einzugeben oder zu bearbeiten, manuelle
Prüfungen zu sperren oder freigeben, und um den
Zugriffscode zu bearbeiten. Sollten Sie Ihren Zugriffscode
vergessen, setzen Sie sich bitte mit dem Fluke
Produktsupport in Verbindung.

So ändern Sie den Zugriffscode:

SET

1

2
3

Menü SETUP aufrufen.

UP

Zugriffscode auswählen.

START

Rufen Sie das Menü auf und folgen Sie den
Anweisungen in der Anzeige.

Standard- oder Expertenprüfmodus auswählen

Im Standardprüfmodus gibt der Tester während den
Prüfungen Hilfsinformationen aus. Im Expertenmodus
werden diese Informationen nur eingeschränkt angezeigt,
um die Messzeit zu verkürzen. Siehe auch ’ Standard­oder Expertenprüfmodus’ auf Seite 19.

So wählen Sie zwischen Standard- oder Experten­prüfmodus:

SET

1

2

START

3

9 9 9

4

START

5

6

Menü SETUP aufrufen.

UP

Prüfmodus auswählen.

Rufen Sie das Menü auf

9

Geben Sie den Zugriffscode ein, zum
Beispiel 9999 (Werksvorgabe).

Bestätigen Sie den Zugriffscode.
Wählen Sie mit der Pfeiltaste den

Prüfmodus aus.

10

Bedienungsanleitung
Tester Einstellen: weitere Funktionen

Erstellen/Bearbeiten automatischer Prüfabläufe

Der Tester wird ab Werk mit vorgegebenen Prüfabläufen
(AUTO-Tests) ausgeliefert, siehe Seite 20 und Seite 21.
Sie können eigene Prüfabläufe erstellen (max. 50), oder
selbsterstellte Prüfabläufe bearbeiten.

So erstellen oder bearbeiten Sie automatische Prüfabläufe:

SET

1

2

START

3

9 9 9

4

START

5

Im nächsten Schritt müssen Sie eine dreistellige Nummer
(von 100 bis 999) für den automatische Prüfablauf
eingeben:

• Geben Sie eine neue Nummer ein, wenn Sie einen
neuen benutzerdefinierten Prüfablauf erstellen wollen.

Menü SETUP aufrufen.

UP

AUTO-TEST Setup auswählen

Rufen Sie das Menü auf.

9

Geben Sie den Zugriffscode ein, zum
Beispiel 9999 (Werksvorgabe).

Bestätigen Sie den Zugriffscode.

• Geben Sie die Nummer eines ab Werk vorgegebenen

Prüfablaufs ein, wenn Sie eine Kopie erstellen wollen,
diese Kopie bearbeiten und als neuen benutzer­definierten Prüfablauf speichern wollen.

• Geben Sie eine bestehende Nummer ein, wenn Sie
einen bereits gespeicherten benutzerdefinierten
Prüfablauf bearbeiten wollen.

Gehen Sie nun folgendermaßen vor:

1

2 3

6

Geben Sie die Nummer des Prüfablaufs ein,
zum Beispiel 123.

START

7

Bestätigen Sie die Nummer.
Wenn Sie einen ab Werk vorgegebenen

Prüfablauf eingegeben haben, führen Sie
Schritt 8 und 9 durch, um eine Kopie zu
erstellen.

Wenn Sie die Nummer eines neuen oder
bestehenden benutzerdefinierten
Prüfablaufs eingegeben haben, gehen Sie
zu Schritt 10.

4

5 6

8

Geben Sie eine neue Nummer für die Kopie
der automatischen Prüfablaufs ein, zum
Beispiel 456.

11

Fluke 6500

Bedienungsanleitung

9

10

11

12

13

14

START

Bestätigen Sie die Nummer des neuen
automatischen Prüfablaufs.

Die einzelnen Prüfschritte des AUTO-Tests
werden angezeigt.

Blättern Sie mit den Pfeiltasten nach
oben/unten, um die zu ändernden
Prüfschritte oder Prüfparameter zu
selektieren.

Mit den Pfeiltasten links/rechts ändern Sie
die Prüfparameter, siehe Tabelle 2.

START

Nach Eingabe aller Prüfschritte oder
Prüfparameter verlassen Sie das Eingabe­menü.

SPEI-

Speichern Sie die Prüfschritte und

CHER

Prüfparameter, oder

drücken Sie die Pfeiltaste zur nochmaligen
Anzeige und Bearbeitung der
eingegebenen Prüfschritte/Prüfparameter..

Rufen Sie das Fenster zur Eingabe der
Beschreibung des neuen Prüfablaufs auf.

START

15

Schliessen Sie die Texteingabe ab, und
speichern Sie den automatischen
Prüfablauf.

Bemerkungen

1) Die AUTO-Test Nummern 145 bis 155 und 241
bis 250 sind für AUTO-Test Werksvorgaben
reserviert.

2) Selbsterstellte Prüfabläufe werden in
chronologischer Folge gespeichert (nicht in
numerischer Folge).

3) Wird die Texteingabe zu einem eigenen AUTO­Test mit STOPP abgebrochen so erscheint ein
Standardtext.

Zum Anzeigen von automatische Prüfabläufen beachten
Sie bitte Seite 37.

12

Bedienungsanleitung
Tester Einstellen: weitere Funktionen

Tabelle 2. Parameter für automatische Prüfabläufe

Prüfung Parameter

Sichtprüfung

Schutzleiterwiderstand

Prüfstrom
Wiederholung
Grenzwert
Dauer

Isolationswiderstand

Wiederholung
Schutzklasse
Grenzwert
Dauer

Ersatzableitstrom

Grenzwert
Schutzklasse
Dauer

Berührungsstrom I

Wiederholung
Grenzwert
Dauer

Last-/Differenzstrom

Grenzwert I
Grenzwert I
Dauer

Leitungstest

Grenzwert R
Dauer 3)

1)

2)

2)

B

L
D

PE

JA - NEIN

200mA – 10A
R0 – R1 – R2 - R3

0.1 …19.9
5s….60s - NEIN

R0 – R1 – R2 - R3
I –II

0.2M…290M
5s … 60s - NEIN

0.5mA … 19.5mA
I – II
5s … 60s - NEIN

R0 – R1 – R2 - R3

0.1mA – 1.9 mA
5s … 60s - NEIN

100VA…3900VA

0.5mA …19.5mA
5s … 60s - NEIN

0.1…19.9
5s…60s - NEIN

Bemerkungen

1) Der Parameter R0 bis R3 gibt an, wie oft eine
Prüfung wiederholt wird. Wird z. B. R1 ausgewählt,
so wird die Messung einmal wiederholt (d.h. es
werden insgesamt zwei Prüfungen durchgeführt).

2) Der Parameter der Schutzklasse wird ebenfalls bei
der Prüfung des Ersatzableitstroms verwendet.

3) Die Prüfung von Kaltgeräte-/Verlängerungsleitungen
kann nur ausgewählt werden, wenn außer der
Sichtprüfung keine andere Prüfung ausgewählt
wurde.

Grenzwerte für manuelle Prüfungen einstellen

Zum Einstellen der Grenzwerte für manuelle Prüfungen
benötigen Sie Ihren Zugriffscode (im Werk eingestellt auf

9999). Gehen Sie folgendermaßen vor:

SET

1

2 Grenzwerte auswählen.

START

3

Menü SETUP aufrufen.

UP

Rufen Sie das Menü auf und folgen Sie den
Anweisungen in der Anzeige.

Um die Werte auf die Werkseinstellung
zurückzusetzen drücken Sie

NEIN

.

13

Fluke 6500

Bedienungsanleitung

Manuelle Prüfungen sperren und freigeben

Zum Freigabe/Sperrung manueller Prüfungen benötigen
Sie Ihren Zugriffscode (im Werk eingestellt auf 9999).

Gehen Sie folgendermaßen vor:

SET

1

2

3

UP

START

Menü SETUP aufrufen.

Manuelle Prüfung auswählen

Rufen Sie das Menü auf und folgen Sie den
Anweisungen in der Anzeige.

Übertragungsgeschwindigkeit der seriellen
Schnittstelle einstellen

Die Übertragungsgeschwindigkeit (Baudrate) des Testers
muss der Übertragungsgeschwindigkeit des angeschlos­senen Druckers, Barcode-Scanners oder Computers
entsprechen.

So setzen Sie die Übertragungsgeschwindigkeit:

SET

1

2 RS-232 Baudrate auswählen.

START

3

Die Übertragungsgeschwindigkeit ist für den Drucker
SP1000, den Barcodescanner SPScan15 und die
Software Fluke DMS auf 9600 Baud voreingestellt.
Es wird dringend empfohlen diese Einstellung nicht
zu verändern!

Menü SETUP aufrufen.

UP

Rufen Sie das Menü auf und folgen Sie den
Anweisungen in der Anzeige.

Bemerkung

14

Bedienungsanleitung
Tester Einstellen: weitere Funktionen

Speicherkarte (Compact Flash) formatieren
(Quick-Format)

Sie können gespeicherte Messergebnisse und benutzer­definierte automatische Prüfabläufe (AUTO-Tests) auf
einer Speicherkarte (Compact Flash Typ I) sichern.

Nur das Dateisystem FAT 16 wird unterstützt, d.h.
Speicherkarten von 32 MB bis 1 GB können verwendet
werden.
Es können bis zu 512 einzelne Dateien mit Messwerten
oder AUTO-Tests auf die Speicherkarte geschrieben
werden.

Eine Funktion des FLUKE 6500 zusammen mit allen
Speicherkarten kann bei der Vielzahl von Handelsnamen
und Herstellern nicht gewährleistet werden, da der interne
Aufbau der Speicherkarten herstellerseitigen Änderungen
unterliegen kann.

Eine Liste mit Empfehlungen verschiedener Typen und
Hersteller sind auf dem Dokument ersichtlich, welches
jedem Gerät beiliegt.
Bitte folgen Sie den Hinweisen zur Benutzung einer
Speicherkarte in diesem Dokument, insbesondere die
Prüfung der Lesbarkeit der Dateien!

Vorsicht

• Drücken Sie niemals eine Speicherkarte mit
Gewalt in den Karten-Steckplatz des Fluke

6500. Wenn Sie bei Einstecken der Karte
Widerstand spüren, stoppen Sie und prüfen
Sie ob die Karte korrekt eingesteckt wurde.
Fall Sie Gewalt anwenden können Sie die
Speicherkarte und den Karten-Steckplatz
beschädigen.

• Das Formatieren einer Speicherkarte löscht
alle auf der Karte vorhandenen Daten.

• Entfernen Sie die Speicherkarte nie während
eines Formatierungs- oder Schreibvorgangs.
Dadurch wird Ihre Karte beschädigt!

Führen Sie die Karte (mit dem Herstelleretikett nach
UNTEN) vorsichtig in den Steckplatz ein, bis Sie einen
leichten Widerstand spüren, siehe Abbildung 3.

Um die Speicherkarte zu entfernen drücken Sie die
‘Auswurf’ Taste neben dem Steckplatz.

15

Fluke 6500

Bedienungsanleitung

So formatieren Sie die Speicherkarte:

SET

1

2

3

UP

START

Menü SETUP aufrufen.

Menü MEM-Karte Format auswählen.

Rufen Sie das Menü auf und folgen Sie den
Anweisungen in der Anzeige.

Abbildung 3. Speicherkarte in Steckplatz einführen

Bemerkung

Falls die Speicherkarte ein ungültiges
Dateisystem (FAT12 oder 32) hat, erhalten Sie
eine Meldung, welche Sie auffordert die
Speicherkarte auf einem PC zu formatieren.
Bei der Formatierung auf einem PC müssen Sie
das Dateisystem FAT 16 verwenden (nicht FAT

32)!

16

Bedienungsanleitung
Prüfung von Geräten

Prüfung von Geräten

Bei den meisten in der Praxis vorkommenden Prüflingen
werden Sie die ab Werk vorgegebenen automatischen
Prüfabläufe verwenden können. Dies erleichtert die
Durchführung der Prüfungen, weil Sie dann nur die
Hinweise in der Anzeige beachten müssen.

Im manuellen Prüfmodus können Sie die Einzelprüfungen
beliebig oft durchführen. Dieser Modus ist für Prüflinge
gedacht, bei denen sich der Prüfablauf ändern kann, oder
wenn bestimmte Einzelprüfungen mehrmals
hintereinander wiederholt werden müssen.

Warnungen

• Vor dem Beginn der Prüfungen müssen Sie sich
mit den Normen DIN VDE 0701-1,
„Instandsetzung, Änderung und Prüfung
elektrischer Geräte“ und DIN VDE 0702,
„Wiederholungsprüfungen an elektrischen
Geräten“ vertraut machen.

• Der Prüfling muss bei allen Messungen ein-
geschaltet sein.

• Während der Messungen den Prüfling nicht
berühren, da bei fehlerhaften Prüflingen eine
Gefährdung entstehen kann.

• Prüfungen der elektrischen Sicherheit an
elektrischen Geräten dürfen nur von
Elektrofachkräften oder unter ihrer
Verantwortung vorgenommen werden.

• Die einzelnen Prüfungen müssen in der in DIN
VDE 0701/0702 bzw. ÖVE/ÖNORM E8701 vorge­schriebenen Reihenfolge durchgeführt werden.

• Es ist wichtig, dass Sie die verschiedenen
vorgeschriebenen Messungen und deren
Durchführung vollständig verstehen.

• Der Prüfling muss die Sichtprüfung, die
Schutzleiterwiderstandsprüfung (Schutzklasse I)
und die Isolationsprüfung (in dieser Reihenfolge)
bestanden haben, bevor weitere Prüfungen
durchgeführt werden. Sollte eine dieser
Einzelprüfungen Fehler zeigen, müssen alle
weiteren Prüfungen eingestellt und die Fehler
behoben werden.

• Der Prüfling wird während der Funktions- und
der Berührungsstromprüfung mit Netzspannung
versorgt d.h. in Betrieb genommen. Dazu muss
der Prüfling eingeschaltet werden. Prüflinge mit
motorischen Antrieben oder mit Heizungen
können unter Umständen eine Gefährdung des
Prüfers verursachen (Bedienungsanleitung des
Prüflings beachten!). Stellen Sie sicher, dass der
Prüfling bei Inbetriebnahme kein Gefährdung
verursacht!

17

Fluke 6500

Bedienungsanleitung

Prüfung abbrechen

Durch Drücken der Taste
sofort abgebrochen, der Tester wird in einen sicheren
Zustand versetzt und die Standardanzeige wird
angezeigt.

STOPP

wird die laufende Messung

Prüfmodi: Einzel- oder Dauermessung

Sie können manuelle Messungen als Einzelmessungen
oder als Dauermessungen durchführen. Automatische
Prüfungen werden immer als Einzelmessungen
durchgeführt.

Einzelmessung

Um eine manuelle Einzelmessung durchzuführen,
drücken Sie zuerst die Taste, die der gewünschten
Messung entspricht, danach drücken Sie kurz die Taste

START

, um die Messung zu starten.

Um eine Sichtprüfung durchzuführen brauchen Sie nur
die Taste

Der Tester legt die Prüfspannung an, führt eine Messung
durch, unterbricht die Prüfspannung und zeigt das Mess­ergebnis in der Anzeige an. Im automatischen Prüfmodus
fährt der Tester mit der nächsten Messung fort.

SICHT-

PRÜF

zu drücken.

Dauermessung

Um eine manuelle Dauermessung durchzuführen,
drücken Sie zuerst die Taste, die der gewünschten
Messung entspricht, danach drücken Sie mindestens 2

START

Sekunden lang die Taste

Netzspannung müssen mit der Taste
werden. Hier muss die Taste

. Prüfungen mit

JA

JA

bestätigt

länger gedrückt

werden. Ein langer Signalton zeigt an, dass die

Dauermessung gestartet wurde.

Der Tester legt die Prüfspannung an, führt die erste
Messung durch und zeigt das erste Ergebnis an. Dann
führt der Tester, ohne die Prüfspannung zu unterbrechen,
weitere Messungen mit dem Anzeigen der Ergebnisse
durch. Die maximale Messzeit beträgt 8 Minuten. Nach
dieser Zeit wird die Messung beendet.

Um eine Dauermessung zu stoppen, drücken Sie noch
einmal auf die Taste für die ausgewählte Messfunktion
oder auf die Taste
Prüfspannung und zeigt das letzte Messergebnis in der

START

. Der Tester unterbricht die

Anzeige an.

Die Prüfung von Kaltgeräte- und Verlängerungsleitungen
kann nicht als Dauermessung durchgeführt werden.

18

Bedienungsanleitung
Prüfung von Geräten

Standard- oder Expertenprüfmodus

Im Standardprüfmodus zeigt der Tester bei der
Durchführung der Messung zusätzliche Anweisungen und
Informationen an. Ab Werk ist der Standard-Modus
voreingestellt.

Bei Expertenprüfmodus werden diese Informationen nur
eingeschränkt angezeigt. Bei automatischen Prüfungen
im Expertenmodus wird die Sichtprüfung automatisch als
bestanden gekennzeichnet und die Funktionen
Schutzleiterwiderstand, Isolationswiderstand und
Ersatzableitstrom werden automatisch nacheinander
ausgeführt. Prüfungen mit Netzspannung müssen jedoch

JA

immer mit der Taste

bestätigt werden.

Zur Auswahl des Standard- oder Expertenprüfmodus
siehe Seite 10.

Automatischen Prüfmodus verwenden

Der Tester hat ab Werk bereits vorgegebene,
automatische Prüfabläufe integriert, siehe Tabelle 3 (für
Geräte der Schutzklasse I) und Tabelle 4 (für Geräte der
Schutzklasse II). Ein automatischer Prüfablauf besteht
aus einer Reihe von Einzelprüfungen, die in der
angegebenen Reihenfolge durchgeführt werden. Die
Grenzwerte für die Prüfungen sind vorgegeben, und als
Ergebnis wird ein Symbol für ‘Prüfung bestanden/nicht
bestanden’ angezeigt.

Um neue automatische Prüfabläufe zu erstellen,

beachten Sie Seite 11.
Automatische Prüfabläufe sind nur nach der

Kompensation der Messleitung bei
Schutzleiterwiderstandsmessung möglich, siehe Seite 8.

Wird eine Einzelprüfung während eines automatischen
Prüfablaufs nicht bestanden, können keine weiteren
Einzelprüfungen durchgeführt werden.

Automatische Prüfabläufe durchführen

Sie können einen automatischen Prüfablauf im Standard­oder Expertenmodus durchführen. Weitere Informationen
finden Sie in ’Standard- oder Expertenprüfmodus’ auf
Seite 19 und ’ Standard- oder Expertenprüfmodus
auswählen’ auf Seite 10.

So starten Sie einen automatischen Prüfablauf:

AUTO

1

Wählen Sie den Modus ‘automatischer
Prüfablauf’ (AUTO-Test) und folgen Sie den
Anweisungen in der Anzeige.

Im Kapitel ’Beschreibung der Prüfungen’ auf Seite 23
finden Sie detaillierte Informationen zu den
vorgegebenen, automatischen Prüfabläufen.

Nach Beendung eines automatischen Prüfablaufs wird
das Symbol
Anzeige dargestellt, und Sie können die Ergebnisse

(bestanden) /

(nicht bestanden) in der

anzeigen und speichern.

19

Fluke 6500

Bedienungsanleitung

Tabelle 3. Ab Werk vorgegebene automatische Prüfabläufe für Geräte der Schutzklasse I

Nummer 145 146 147 148 149 150 151

Sichtprüfung JA JA JA JA JA JA JA
RPE 200mA () 0,3 NEIN 0,3 0,3 0,3 NEIN NEIN
RPE 10A () NEIN 0,30 NEIN NEIN NEIN 0,3 1,0
R

(M) 1,0 1,0 0,3 NEIN NEIN 1,0 1,0

ISO

IEA (mA) NEIN NEIN 3,5 NEIN NEIN 3,5 3,5
IL/ID (VA/mA) 3700/3,5 3700/3,5 NEIN 3700/3,5 3700/3,5 NEIN NEIN
IB (mA) NEIN NEIN NEIN NEIN 0,5 NEIN NEIN

Die AUTO-Test Nummer 152 bis 155 sind für zukünftige im Werk vorprogrammierte Messungen reserviert.

Beschreibung:
145 Beispiel für die Prüfung von allg. elektrischen Geräten der SKI nach DIN VDE 0701/0702

146 Beispiel für die Prüfung von allg. elektrischen Geräten der SKI nach DIN VDE 0701/0702, Rpe-Messung mit 10A
147 Beispiel für die Prüfung von Heizgeräten der SKI nach DIN VDE 0702
148 Beispiel für Prüfung von IT-Geräten der SKI (PC, Drucker, usw.) nach DIN VDE 0701/0702
149 Beispiel für Prüfung von IT-Geräten der SKI (PC, Drucker, usw.) nach DIN VDE 0701/0702, zusätzlich mit

Berührungsstrommessung an leitfähigen Teilen

150 Beispiel für Prüfung von Verlängerungsleitungen bis max. 5 m nach DIN VDE 0701/0702
151 Beispiel für Prüfung von Verlängerungsleitungen ab mind. 50 m nach DIN VDE 0701/0702

20

Bedienungsanleitung
Prüfung von Geräten

Tabelle 4. Ab Werk vorprogrammierte automatische Prüfungen für Geräte der Schutzklasse II

Nummer 241 242 243 244

Sichtprüfung JA JA JA JA
RPE 200mA () NEIN NEIN NEIN NEIN
RPE 10A () NEIN NEIN NEIN NEIN
R

(M) 2,0 2,0 NEIN NEIN

ISO

IEA (mA) NEIN 0,5 NEIN NEIN
IL/ID (VA/mA) 3700/0,5 NEIN 3700/0,5 3700/0,5
IB (mA) 0,5 NEIN 0,5 NEIN

Die AUTO-Test Nummer 245 bis 250 sind für zukünftige im Werk vorprogrammierte Messungen reserviert

Beschreibung:
241 Beispiel für die Prüfung von allg. elektrischen Geräten der SKII nach DIN VDE 0701/0702, mit Isolationsmessung,

Berührungsstrommessung und Funktionsprüfung

242 Beispiel für die Prüfung von allg. elektrischen Geräten der SKII nach DIN VDE 0701/0702, mit Isolations- und

Ersatzableitstrommessung

243 Beispiel für Prüfung von IT-Geräten der SKII (PC, Drucker, usw.) nach DIN VDE 701/0702, Berührungsstrommessung

und Funktionsprüfung

244 Beispiel für Prüfung von IT-Geräten der SKII (PC, Drucker, usw.) nach DIN VDE 0701/0702, Berührungsstrom-

messung mittels Differenzstromverfahren und Funktionsprüfung

21

Fluke 6500

Bedienungsanleitung

Manuellen Prüfmodus verwenden

Mit dem manuellen Prüfmodus können Sie die
Einzelprüfungen beliebig oft durchführen. Zum Sperren/
Freigeben der manuellen Prüfungen siehe Seite 14.

Warnung

Führen Sie die Messungen des BERÜHRUNGS­und des LAST/DIFFERENZSTROMES NIE durch,
ohne vorher eine Sichtprüfung, gefolgt von einer
Prüfung des Schutzleiterwiderstands (bei Gerä­ten der Schutzklasse I) und einer Prüfung des
Isolationswiderstands vorgenommen zu haben.
Diese Prüfungen müssen zuvor bestanden sein,
bevor Sie diese Messung durchführen.

Tabelle 5 zeigt die ab Werk vorgegebene Grenzwerte für
manuelle Prüfungen.

Tabelle 5. Ab Werk vorgegebene Grenzwerte für

manuelle Prüfungen

Schutzleiterwiderstand 0,3 
Isolationswiderstand SK I:1 M SK II: 2 M
Ersatzableitstrom SK I: 3,5 mA SK II: 0,5 mA
Berührungsstrom 0,5 mA
Leistungsaufnahme 3700 VA
Schutzleiterstrom 3,5 mA
Schutzleiterwiderstand

/Isolationswiderstand bei
der Prüfung von
Kaltgeräte­/Verlängerungsleitungen

Um die Grenzwerte zu ändern, beachten Sie Seite 13.

Wurde der Widerstand der Messleitung nicht
kompensiert, sind die Schutzleiterprüfungen gesperrt,
siehe Seite 8.

0,3  / 1 M

22

Bedienungsanleitung
Prüfung von Geräten

Manuelle Prüfungen durchführen

Sie können manuelle Prüfungen im Standard- oder
Expertenmodus durchführen. Weitere Informationen
finden Sie in ’Standard- oder Expertenprüfmodus’ auf
Seite 19 und ’Standard- oder Expertenprüfmodus
auswählen’ auf Seite 10.

So führen Sie eine manuelle Prüfung durch:

1

Wählen Sie die gewünschte Prüfung.
Folgen Sie den Anweisung in der Anzeige.

START

2

Für ein Einzelmessung Taste kurz drücken
und loslassen.

Für eine Dauermessung Taste länger als 2
Sekunden gedrückt halten (gilt nicht für
Sichtprüfung und Kaltgeräteleitungsprüfung).
Prüfungen mit Netzspannung müssen mit
der Taste JA bestätigt werden. Hier muss

die Taste JA länger gedrückt werden.

Um eine Dauermessung zu stoppen,
drücken Sie noch einmal auf die Taste für
die ausgewählte Messfunktion oder auf die

START

Taste

.

Weitere Informationen zu den einzelnen Messungen
finden Sie auf Seite 23.

Nach Durchführung der Prüfung können Sie das Ergebnis
speichern, siehe ’Messergebnisse speichern’ auf Seite

35.

Beschreibung der Prüfungen

Sichtprüfung

Vor dem Beginn der elektrischen Messungen müssen Sie
eine Sichtprüfung des Prüflings durchführen.

Untersuchen Sie den Prüfling in Hinblick auf:

• Zustand der Anschlussleitungen, d.h. keine
Einschnitte, Risse oder Schäden an der Isolierung,
Befestigung, Zugentlastung, Knickschutz

• Zustand des Netzsteckers, keine Anzeichen für
Beschädigung oder Überhitzung.

• Anzeichen für Beschädigungen, Netz- oder Steuer­schalter lassen sich ein- und ausschalten.

Hinweis:

JA

Die Sichtprüfung muss mit der Taste
werden, wahlweise kann auch die Taste ’J’ (aus dem
Tastenfeld) für alle Funktionen der Taste
werden.

bestätigt

JA

verwendet

23

Fluke 6500

Bedienungsanleitung

Messung des Schutzleiterwiderstandes (RPE)

Die Messung prüft den Widerstand zwischen dem
Schutzleiterkontakt des Netzanschlusssteckers und den
berührbaren Metallteilen des Prüflings. Die Messung ist
nur bei Geräten der Schutzklasse I anwendbar.

Hinweise:

• Vor der Messung des Schutzleiterwiderstands müssen
Sie die Messleitung kompensieren, siehe dazu Seite 8.

• Für bestimmte Prüflinge sollten Sie einen Prüfstrom
von 200 mA verwenden. Beachten Sie dazu bitte die
entsprechenden Normen und Prüfvorschriften der
Geräte.

• Verbinden Sie den Prüfling und die Messleitung für die
Schutzleiterwiderstandsmessung wie auf der LC­Anzeige dargestellt, siehe Abbildung 4.

• Um gebrochene Leiter oder qualitativ schlechte Stellen
zu finden, ist während der Messung die
Anschlussleitung abschnittsweise über die gesamte
Länge zu bewegen.

• Eine Dauermessung des Schutzleiterwiderstandes mit
10 A wird periodisch auf 200 mA umgeschaltet, um
eine Überhitzung des Testers zu vermeiden.

Abbildung 4. Messung des Schutzleiterwiderstandes

In der Anzeige können folgende Informationen
erscheinen:

GW > 0.3Ω

> 19.99Ω

Ø

Hinweis:

Wird die Schutzleiterwiderstandsmessung nicht
bestanden, so kann bei automatischem Prüfablauf im
Experten-Modus der Grenzwert verändert werden.

Dies erfolgt mittels der Taste
Leitungslänge.

R

hat den Grenzwert überschritten

PE

Messbereichsüberschreitung (d.h.

R

PE

Widerstand ist größer 19,99 ).

Die Messleitung wurde kompensiert.

SET

über die Angabe der

UP

24

Bedienungsanleitung
Prüfung von Geräten

Messung des Isolationswiderstandes (R

ISO

)

Warnung

• Die Prüfspannung beträgt 500V DC. Berühren
Sie während der Messung nicht den Prüfling!
Bei fehlerhaften Prüflingen, können Metallteile
des Prüflings unter Spannung stehen!

• Vergewissern Sie sich, dass die Messung
abgeschlossen ist, bevor Sie die Anschluss­leitungen des Prüflings entfernen, um
sicherzustellen, dass alle Kapazitäten entladen
worden sind.

Vorsicht

Die Messung des Isolationswiderstandes darf bei
Prüflingen, welche die Sichtprüfung und die
Schutzleiterwiderstandsprüfung nicht bestanden
haben, nicht durchgeführt werden.

Die Prüfung misst den Widerstand der Isolation zwischen

• dem Schutzleiteranschluss des Netzsteckers (bei
Prüflingen der SK I),

oder

• der Sonde (Riso), die mit leitfähigen Teilen des
Prüflings verbunden werden muss (bei Prüflingen der
SK II),

und den Anschlüssen L und N des Prüflings (für diese

Messung werden die Anschlüsse innerhalb der Prüf­/Netzsteckdose des Testers miteinander verbunden).

Die Messung des Isolationswiderstandes wird gesperrt,
wenn der Tester vor Beginn der Messung eine Spannung
> 30 Veff an den Messanschlüssen feststellt.

Bemerkung

Die Isolationsprüfung kann nicht bei allen
Prüflingen (z.B. elektronische Geräte, IT-Geräte)
durchgeführt werden. Für diese Prüflinge
müssen Messungen des Berührungs- oder
Schutzleiterstroms durchgeführt werden.
Beachten Sie bitte hierzu die jeweiligen
Bestimmungen und Normen (DIN VDE
0701/0702, ÖVE/ÖNORM E8701) oder die
Prüfvorschriften und Anleitungen der Geräte.

Hinweise:

• Verbinden Sie den Prüfling und die Messleitung wie in
der Anzeige dargestellt, siehe Abb. 5 und Abb. 6.

• Für Prüflinge der Schutzklasse I wird keine Sonde
benötigt.

• Bei Prüflingen der Schutzklasse II verbinden Sie die
Sonde (Riso) mit einem berührbaren Metallteilen des
Prüflings. Führen Sie die Prüfung an allen berührbaren
Metallteilen des Prüflings durch.

25

Fluke 6500

Bedienungsanleitung

Abbildung 5. Messung des Isolationswiderstandes SKI

Abbildung 6. Messung des Isolationswiderstandes SKII

In der LC-Anzeige können folgende Informationen
erscheinen:

GW <1.0MΩ

GW <2.0MΩ

> 299 M

Das Messergebnis hat den
Grenzwert unterschritten (SK I).

Das Messergebnis hat den
Grenzwert unterschritten (SK II).

R

Messbereichsüberschreitung

ISO

(d.h. Widerstand größer 299 M).

Messung des Ersatzableitstromes (IEA)

Die Prüfung misst den Ableitstrom zwischen

• dem Schutzleiteranschluss des Netzsteckers (bei
Prüflingen der SK I)

oder

• der Sonde (Riso), die mit leitfähigen Teilen des
Prüflings verbunden werden muss
(bei Prüflingen der SK II)

und den Anschlüssen L und N des Prüflings (für diese
Messung werden die Anschlüsse innerhalb der Prüf­/Netzsteckdose des Testers miteinander verbunden).

Diese Messung ist ein alternatives Messverfahren für die
Messung des Schutzleiter oder Berührungsstroms.
Beachten Sie bitte hierzu die jeweiligen Bestimmungen
und Normen (z.B. DIN VDE 0701/0702, ÖVE/ÖNORM
E8701).

Hinweise:

• Verbinden Sie den Prüfling und bei Bedarf zusätzlich die
Messleitung und Prüfsonde wie in der Anzeige
dargestellt, siehe Abb. 7 und Abb. 8.

• Für Prüflinge der Schutzklasse I wird keine Prüfsonde
benötigt.

26

Bedienungsanleitung
Prüfung von Geräten

• Bei Prüflingen der Schutzklasse II verbinden Sie die
Sonde mit berührbaren Metallteilen des Prüflings.
Führen Sie die Prüfung an allen berührbaren
Metallteilen des Prüflings durch.

Abbildung 7. Messung des Ersatzableitstromes SK I

Abbildung 8. Messung des Ersatzableitstromes SK II

In der Anzeige können folgende Informationen
erscheinen :

GW

> 19.99 mA

Das Messergebnis hat einen der beiden
Grenzwerte (3,5 mA bei SK I, bzw. 0,5
mA bei SK II) überschritten. Beachten
Sie die entsprechenden Normen und
Vorschriften (DIN VDE 0701/0702,
ÖVE/ÖNORM E8701)

IEA Messbereichsüberschreitung (d.h.
Ersatzableitstrom ist größer 19,99 mA)

27

Fluke 6500

Bedienungsanleitung

Messung des Berührungsstromes (IB)

Warnung

Führen Sie die Messung des BERÜHRUNGS­STROMES NIE durch, ohne vorher eine Sicht­prüfung, gefolgt von einer Prüfung des Schutz­leiterwiderstands (bei Geräten der Schutzklasse I)
und einer Prüfung des Isolationswiderstands
vorgenommen zu haben. Diese Prüfungen müssen
zuvor bestanden sein, bevor Sie diese Messung
durchführen. Bitte beachten Sie die
entsprechenden Normen.

Vorsicht

Der Prüfling wird während dieser Prüfung mit
Netzspannung versorgt d.h. in Betrieb genommen.
Dazu muss der Prüfling eingeschaltet werden.
Prüflinge mit motorischen Antrieben oder mit
Heizungen können unter Umständen eine
Gefährdung des Prüfers verursachen
(Bedienungsanleitung des Prüflings beachten!).
Stellen Sie sicher, dass der Prüfling bei
Inbetriebnahme kein Gefährdung verursacht!

Die Messung des Berührungsstromes besteht aus:

• Einer Vorprüfung der L-N Verbindung innerhalb des
Prüflings .

• Einer Ableitstrommessung, bei der über die Prüfsonde
ein Widerstand von ca. 2 k zwischen Erde und
berührbaren leitfähigen Teilen des Prüflings
angeschlossen wird. Die Messung wird nach dem
direktem Messverfahren durchgeführt.

Hinweise:

Verbinden Sie den Prüfling und die Sonde (Riso) wie in der
LC-Anzeige dargestellt (siehe Abb. 9) und verbinden Sie
die Sonde:

• bei Prüflingen der Schutzklasse II mit allen

berührbaren leitfähigen Teilen

• bei Prüflingen der Schutzklasse I mit allen berührbaren

leitfähigen Teilen, die nicht mit dem Schutzleiter
verbunden sind.

Abbildung 9. Messung des Berührungsstromes

28

Bedienungsanleitung
Prüfung von Geräten

Im manuellen Prüfmodus wird diese Messung in einer
Position der Prüf-/Netzsteckdose durchgeführt und dann
angehalten. Danach werden Sie aufgefordert, die
Polarität (L-N) der Prüf-/Netzsteckdose zu tauschen und
die Messung erneut zu starten. Drücken Sie dazu die
Pfeiltaste

.

Im automatischen Prüfmodus führt der Tester die Prüfung
automatisch in beiden Polaritäten des Netzsteckers
durch.

In der Anzeige können folgende Informationen
erscheinen:

GW

Messung mit Netzspannung läuft!

‘erste’ Position des Netzsteckers
‘umgepolte’ Position des Netzsteckers

Das Messergebnis hat den Grenzwert
(0,5 mA) überschritten. Beachten Sie
die entsprechenden Normen und
Vorschriften (DIN VDE 0701/0702,
ÖVE/ÖNORM E8701)

> 1.99 mA

Messbereichsüberschreitung (d.h.

I

B

Berührungsstrom ist größer 1,99 mA)

Hinweis:

Prüfungen mit Netzspannung müssen mit der Taste
bestätigt werden.
Nach Drücken der Taste
entsprechende Meldung.

START

erscheint eine

Bemerkung

Bei Messungen an defekten Prüflingen kann ein
vorgeschalteter Fehlerstromschutzschalter
auslösen.

JA

29

Fluke 6500

Bedienungsanleitung

L-N Vorprüfung

Die Vorprüfung überprüft den Durchgang der Zuleitung
durch Anlegen einer Prüfspannung an die L- und N­Anschlüsse des Prüflings.

Wurde die Vorprüfung nicht bestanden, dann erscheint
eine selbsterklärende Meldung in der LC-Anzeige.

Eine nicht bestandene L-N Vorprüfung kann darauf
hinweisen, dass bei den L-N Leitern der Zuleitung oder im
Prüfling eine Unterbrechung vorliegt. In diesem Fall

drücken Sie die Taste

SPEI-

CHER

, um das Ergebnis ‘nicht

bestanden’ zu speichern.
Die L-N Vorprüfung kann auch ‘nicht bestanden’ sein,
weil der Prüfling nicht eingeschaltet ist. In diesem Fall
schalten Sie den Prüfling ein und wiederholen die
Prüfung.

Bei Prüflingen mit sehr niedriger Leistungsaufnahme oder
Prüflingen mit elektronisch gesteuerten Schaltern oder
Induktivitäten kann die Vorprüfung evtl. nicht durchgeführt
werden. Um diese Prüflinge dennoch zu prüfen, können
Sie die L-N Vorprüfung übergehen. Drücken Sie dazu die

START

Taste

, um mit der Messung fortzufahren.

Messung des Last-/Schutzleiterstromes (I

I

)

L

Δ

Warnung

Führen Sie die Messung des SCHUTZLEITER­STROMES NIE durch, ohne vorher eine Sicht­prüfung, gefolgt von einer Prüfung des Schutz­leiterwiderstands (bei Geräten der Schutzklasse I)
und einer Prüfung des Isolationswiderstands,
vorgenommen zu haben. Diese Prüfungen müssen
zuvor bestanden sein, bevor Sie diese Messung
durchführen. Bitte beachten Sie die
entsprechenden Normen.

Vorsicht

Der Prüfling wird während dieser Prüfung mit
Netzspannung versorgt d.h. in Betrieb genommen.
Dazu muss der Prüfling eingeschaltet werden.
Prüflinge mit motorischen Antrieben oder mit
Heizungen können unter Umständen eine
Gefährdung des Prüfers verursachen
(Bedienungsanleitung des Prüflings beachten!).
Stellen Sie sicher, dass der Prüfling bei
Inbetriebnahme kein Gefährdung verursacht!

Die Messung des Last-/Schutzleiterstromes besteht aus:

• Einer Vorprüfung der L-N Verbindung innerhalb des
Prüflings .

• Messungen des Laststromes und der Leistungsauf­nahme des Prüflings mit Netzspannung am Prüfling.

30

Bedienungsanleitung
Prüfung von Geräten

• Messung des Schutzleiterstromes (nach dem Differenz­stromverfahren) mit Netzspannung am Prüfling.

Die Messungen werden innerhalb eines Prüfablaufs
durchgeführt.

Verbinden Sie das Gerät wie in der Anzeige dargestellt
(siehe Abb. 10).

Abbildung 10. Messung des Last-/

Schutzleiterstromes

Hinweis:
Im manuellen Prüfmodus wird diese Messung in einer

Position der Prüf-/Netzsteckdose durchgeführt und dann
angehalten. Danach werden Sie aufgefordert, den
Polarität (L-N) der Prüf-/Netzsteckdose zu tauschen und
die Messung erneut zu starten. Drücken Sie dazu die
Pfeiltaste

Im automatischen Prüfmodus führt der Tester die Prüfung
automatisch in beiden Polaritäten des Netzsteckers
durch.

.

In der Anzeige können folgende Informationen
erscheinen:

ILN 1.2 A

P

250 VA

LN

I

0.3 mA

D

GW

Messung mit Netzspannung läuft.

Laststrom.
Scheinleistung.
Schutzleiterstrom (Differenzstrom).

‘erste’ Position des Netzsteckers
‘umgepolte’ Position des Netzsteckers

Das Messergebnis hat den Grenzwert
(3,5 mA) überschritten. Beachten Sie
die entsprechenden Normen und
Vorschriften (DIN VDE 0701/0702,
ÖVE/ÖNORM E8701).

I

> 16 A

LN

P

> 3,7kVA

LN

>19.99mA

I

D

Messbereichsüberschreitung bei
einem der Messwerte.

Hinweis:

Prüfungen mit Netzspannung müssen mit der Taste
bestätigt werden.
Nach Drücken der Taste

START

erscheint eine

entsprechende Meldung.

JA

31

Fluke 6500

Bedienungsanleitung

Bemerkung

Bei Messungen an defekten Prüflingen kann ein
vorgeschalteter Fehlerstromschutzschalter auslösen.

L-N Vorprüfung

Die Vorprüfung überprüft den Durchgang der Zuleitung
durch Anlegen einer Prüfspannung an die L- und N­Anschlüsse des Prüflings.

Wurde die Vorprüfung nicht bestanden, dann erscheint
eine selbsterklärende Meldung in der LC-Anzeige.

Eine nicht bestandene L-N Vorprüfung kann darauf
hinweisen, dass bei den L-N Leitern der Zuleitung oder im
Prüfling eine Unterbrechung vorliegt. In diesem Fall
drücken Sie die Taste

SPEI­CHER

, um das Ergebnis ‘nicht
bestanden’ zu speichern.
Die L-N Vorprüfung kann auch ‘nicht bestanden’ sein,
weil der Prüfling nicht eingeschaltet ist. In diesem Fall
schalten Sie den Prüfling ein und wiederholen die
Prüfung.

Bei Prüflingen mit sehr niedriger Leistungsaufnahme oder
Prüflingen mit elektronisch gesteuerten Schaltern oder
Induktivitäten kann die Vorprüfung evtl. nicht durchgeführt
werden. Um diese Prüflinge dennoch zu prüfen, können
Sie die L-N Vorprüfung übergehen. Drücken Sie dazu die

START

Taste

, um mit der Messung fortzufahren.

Prüfung von Kaltgeräte- und Verlängerungsleitungen

Diese Prüfung beinhaltet:

• Schutzleiterwiderstand (Rpe)

• Isolationswiderstand (L/N gegen PE)

• Prüfung von L-N auf Durchgang.

Die Leitungsprüfung kann nur als Einzelmessung
durchgeführt werden.

Verbinden Sie die Kaltgeräteleitung wie in der Anzeige
dargestellt (siehe Abb. 11).

Hinweis:

Mit dem Adapter EXTL100-02 (Nr. 2389684) lassen sich
ebenfalls Schuko-Verlängerungsleitungen prüfen.

Abbildung 11. Prüfung von Kaltgeräteleitungen

32

Bedienungsanleitung
Prüfung von Geräten

In der Anzeige können folgende Informationen
erscheinen:

RPE 0.13 Ω

55.6MΩ

R

ISO

L/N-Test

L/N-Test

Schutzleiterwiderstand.
Isolationswiderstand.
Die Prüfung von L-N wurde

bestanden

Die Prüfung von L-N wurde nicht
bestanden.

OK

FEHLER

Gesamtprüfung wurde bestanden

Gesamtprüfung wurde nicht
bestanden

R

>19.99 Ω

PE

> 299MΩ

R

ISO

GW > 0.3Ω

Messbereichsüberschreitung.

Das Messergebnis hat den
Grenzwert von 0,3  überschritten.

GW < 1.0MΩ

Das Messergebnis hat den
Grenzwert für SK I von 1,0 M
unterschritten.

Hinweis:

Wird die Prüfung des Schutzleiter-widerstands nicht
bestanden, so kann im Experten-Modus der
Grenzwert verändert werden.
Dies erfolgt mittels der Taste
der Leitungslänge.

SET

über die Angabe

UP

33

Fluke 6500

Bedienungsanleitung

Prüfung von Schutzkleinspannung (PELV-Test)

Die Funktion PELV-Test misst die Spannung von Eingang
Sonde (U SK III) gegenüber dem Schutzleiter (PE), wenn
die Standardanzeige aktiv ist.

So führen sie den PELV Test durch:

1

Beenden Sie alle Messungen und kehren

STOPP

Sie zur Standardanzeige zurück, wenn diese
nicht bereits angezeigt wird.

2

Verbinden Sie eine Messleitung mit
Prüfspitze mit dem Anschluss SONDE U
(SK III) und schließen Sie den Prüfling an
eine externe Netzsteckdose an.

3

Verbinden Sie die Prüfsonde mit den zu
prüfenden Kleinspannungsausgängen des
Prüflings.

SPEI-

4

Bei Bedarf speichern Sie das Messergebnis.

CHER

In der Anzeige können folgende Informationen
erscheinen:

PELV 30V

PELV-Test nicht bestanden,
Grenzwert (25 V) überschritten.

PELV >39.9V

230 V
50 Hz

PELV Messbereichsüberschreitung.

Wenn kein Fehler vorliegt zeigt die
Anzeige weiterhin Netzspannung
und Netzfrequenz an (PELV-Test
bestanden).

Hinweis:

Zum Speichern eines NICHT bestandenen PELV-Tests
drücken Sie

Zum Speichern eines bestandenen PELV-Tests drücken

SPEI-

CHER

Sie
und drücken Sie

SPEI-

CHER

.

, wählen den Menüpunkt „PELV-Test speichern“

START

.

34

Bedienungsanleitung
Datenspeicher

Datenspeicher

Der Tester hat einen eingebauten nichtflüchtigen
Datenspeicher zur Speicherung von Messergebnissen
und automatischen Prüfabläufen.

Gespeicherte Messergebnisse oder automatische
Prüfabläufe werden nicht automatisch auf die
Speicherkarte (Compact Flash) gesichert. Die
Speicherkarte ist als Backup für den internen Speicher
gedacht. Auf Seite 40 finden Sie Informationen zur
Übertragung des Speicherinhalts auf die Speicherkarte.

Zusätzlich zur Speicherung von Messergebnissen und
automatischen Prüfabläufen können Sie gespeicherte
Ergebnisse anzeigen, einzelne Datensätze löschen, den
gesamten Speicherinhalt löschen und automatische
Prüfabläufe anzeigen.

Messergebnisse speichern

Beim automatischen Prüfablauf und im manuellen Einzel­messmodus können Sie nach dem Ende einer Prüfung
deren Ergebnisse speichern.

Im manuellen Dauermessmodus können Sie das
angezeigte Messergebnis speichern. Nach dem
Speichern des Messwerts werden wieder die Messwerte
der laufenden Prüfung angezeigt.

Warnung

Im Modus Dauermessung läuft die Prüfung
während der Speicherung des Ergebnisses weiter!

So speichern Sie die Ergebnisse:

SPEI-

1

START

2

Das Eingabefenster Wert speichern stellt Ihnen vier
Felder für die Dateneingabe zur Verfügung. Die Daten
können direkt über die Tastatur oder über den Fluke
Barcode-Scanner eingegeben werden.

Prüflings-Nr.

Abteilung

Bezeichnung
Bemerkung

Prüflings-Nr.

Nach Drücken von

• Der zuletzt gespeicherte Wert automatisch um eins
erhöht, wenn Sie ausschließlich numerische Prüflings­Nummern verwenden.

Öffnen Sie das Menü SPEICHER und

CHER

geben Sie die Prüflingsdaten ein.
Speichern Sie die Messergebnisse und

eingegebenen Prüflingsdaten.

← Pflichtfeld
← Optionales Feld
← Optionales Feld
← Optionales Feld

SPEI-

CHER

wird im Feld Prüflings-Nr.:

35

Fluke 6500

Bedienungsanleitung

• Die letzte Prüflings-Nr. wird angezeigt, wenn Sie
alphanumerische Prüflings-Nummern verwenden.

Abteilung

SPEI-

Nach Drücken von
gespeicherte Abteilung an, solange der Tester nicht

CHER

zeigt die Anzeige die zuletzt

zwischendurch ausgeschaltet wurde.

Bemerkung

Sie können für die Felder Abteilung, Bezeichnung
und Bemerkung das vierstellige Fluke
Kodiersystem verwenden. Dadurch wird die
Dateneingabe beschleunigt. Beachten Sie dazu
bitte die Hinweise in der Software Fluke DMS.

Hinweise:

• Nach dem Speichern der Ergebnisse wird die
Datensatznummer rechts oben angezeigt.

• Wenn in der Anzeige Speicher voll
angezeigt wird, müssen Sie die Daten auf PC oder
Speicherkarte übertragen und den Speicher löschen
(siehe Seite 38).

Wenn Sie während der Standardanzeige die Taste

•

drücken, können Sie das Ergebnis eines bestandenen
PELV Tests speichern. Siehe dazu auch ’

SPEI­CHER

Prüfung von Schutzkleinspannung (PELV-Test)’ auf
Seite 34.

Messergebnisse anzeigen

Sie können die anzuzeigenden Ergebnisse nach
Datensatznummer, Datum und Standort auswählen.

So zeigen Sie Datensätze an:

SPEI-

1

Öffnen Sie aus der Standardanzeige heraus

CHER

das Menü SPEICHER.

(Um die Standardanzeige wieder
anzuzeigen, drücken Sie die STOPP Taste.)

2

START

3

Menü Messwerte anzeigen auswählen

Rufen Sie das Menü auf, geben Sie die
Suchkriterien ein und folgen Sie den
Anweisungen in der Anzeige.

36

Bedienungsanleitung
Datenspeicher

Automatische Prüfabläufe anzeigen

Sie können die ab Werk vorgegebene und benutzer­definierte automatischen Prüfabläufe anzeigen, indem Sie
einfach im Speicher blättern.

Gehen Sie folgendermaßen vor:

SPEI-

1

Öffnen Sie aus der Standardanzeige heraus

CHER

das Menü SPEICHER.

(Um die Standardanzeige wieder
anzuzeigen, drücken Sie die STOPP Taste.)

2

START

3

Menü AUTO-Test anzeigen auswählen

Rufen Sie das Menü auf, geben Sie die
Suchkriterien ein und folgen Sie den
Anweisungen in der Anzeige

Messergebnisse löschen

Sie können die zu löschenden Ergebnisse nach
Datensatznummer, Datum und Standort auswählen.

So löschen Sie Messergebnisse:

SPEI-

1

2

START

3

Die Datensatznummern der Messergebnisse werden
nach dem Löschen aus dem internen Speicher nicht neu
durchnummeriert.

Das Löschen der einzelnen Datensätze (Messwerte) gibt
den jeweiligen Speicherplatz nicht frei! Zur kompletten
Löschung des Speichers müssen ALLE Datensätze
einzeln gelöscht werden, oder der GESAMTE Speicher
muss gelöscht werden, beachten Sie bitte Seite 38.

Öffnen Sie aus der Standardanzeige heraus

CHER

das Menü SPEICHER.

(Um die Standardanzeige wieder
anzuzeigen, drücken Sie die STOPP Taste.)

Menü Messwerte löschen auswählen

Rufen Sie das Menü auf, geben Sie die
Suchkriterien ein und folgen Sie den
Anweisungen in der Anzeige.

37

Fluke 6500

Bedienungsanleitung

Speicher löschen

Um Platz im Speicher zu erhalten, müssen Sie den
gesamten Speicherinhalt löschen. Dieser Vorgang löscht
alle Messergebnisse. Automatische Prüfabläufe werden
dabei nicht gelöscht.

Vorsicht

Vor dem Löschen des Speichers müssen Sie
sicherstellen, dass der Speicherinhalt auf
den PC übertragen und/oder auf der
Speicherkarte gesichert wurde.

So löschen Sie den Speicher:

SPEI-

1

2

3

CHER

START

Öffnen Sie aus der Standardanzeige heraus
das Menü SPEICHER.

(Um die Standardanzeige wieder
anzuzeigen, drücken Sie die STOPP Taste.)

Menü Speicher löschen auswählen

Rufen Sie das Menü auf und folgen Sie den
Anweisungen in der Anzeige.

Daten drucken/ übertragen

Mit dem Menü PC/Druck können Sie:

• Alle Messergebnisse oder eine Auswahl davon
drucken.

• Alle automatischen Prüfabläufe drucken.

• Alle Messergebnisse oder eine Auswahl davon zur

Weiterverarbeitung mit Fluke DMS Software auf einen
PC übertragen

• Alle Messergebnisse oder eine Auswahl davon auf
eine Speicherkarte übertragen.

Nur gespeicherte Ergebnisse oder automatische
Prüfabläufe können gedruckt oder übertragen werden.

Sie können die Ergebnisse in einem der folgenden
Formate übertragen:

• .flk für Fluke DMS Software.

• .csv (‘comma separated values’), zum Beispiel für

Windows Excel.

• .prn Druckformat für Fluke SP1000 Drucker (nur auf
Speicherkarte möglich).

38

Bedienungsanleitung
Daten drucken/ übertragen

Drucker oder PC anschließen

So bauen Sie eine Kommunikationsverbindung auf:

1

Schließen Sie den Drucker SP1000 an die RS232
Buchse an. Verwenden Sie dafür das mit dem
Drucker mitgelieferte Kabel. Während der
Standardanzeige oder in der Druck-Funktion
erscheint in der Anzeige das Druckersymbol
wenn der Drucker angeschlossen und eingeschaltet
ist.

2

Schließen Sie den PC an die RS232 Buchse an.
Verwenden Sie dafür das mit der Fluke DMS
Software mitgelieferte Kabel. Weitere Angaben
finden Sie in der Beschreibung der Software.

3

Zur Datenübertragung an die Fluke DMS Software
muss die Baudrate auf 9600 eingestellt sein.
Zum Ausdrucken muss die Baudrate des Testers mit
der Baudrate des Druckers SP1000 (9600 Baud)
übereinstimmen. (Zum Einstellen der Baudrate des
Testers siehe Seite 14).

Hinweis:
Das Verbindungskabel muss ein Nullmodemkabel sein!

Messergebnisse drucken

So drucken Sie einzelne Messergebnisse oder eine
Reihe von Messergebnissen:

1

2

START

3

Menü PC/Druck aufrufen.

Menü Werte drucken auswählen (nur
möglich, wenn Ergebnisse vorliegen).

Rufen Sie das Menü auf, geben Sie die
Suchkriterien ein und folgen Sie den
Anweisungen in der Anzeige.

Automatische Prüfabläufe drucken

So drucken Sie alle automatischen Prüfabläufe:

1

2 Menü AUTO-Test Druck auswählen

START

3

Menü PC/Druck aufrufen

Ausdruck starten.

39

Fluke 6500

Bedienungsanleitung

Übertragen von Messergebnissen auf einen PC

So übertragen Sie eine Reihe von Messergebnissen auf
einen PC zur Weiterverarbeitung mit der Software Fluke
DMS:

1

2

Menü PC/Druck aufrufen.

Menü Daten->PC(RS232) auswählen (nur
möglich, wenn Ergebnisse vorliegen)

START

3

Rufen Sie das Menü auf, geben Sie die
Suchkriterien ein und folgen Sie den
Anweisungen in der Anzeige.

Ergebnisse auf eine Speicherkarte (Compact
Flash) übertragen

So übertragen Sie eine Reihe von Messergebnissen auf
eine Speicherkarte::

1

2

START

3

Das auszuwählende Übertragungsformat wird von der
Anwendung bestimmt, mit der Sie die Ergebnisse
weiterverarbeiten möchten, z. B. Druckformat, Fluke DMS
Format oder CSV-Format (für Excel).

Menü PC/Druck aufrufen

Menü Daten->MEM-Karte auswählen (nur
möglich, wenn Ergebnisse vorliegen).

Rufen Sie das Menü auf, geben Sie die
Suchkriterien ein und folgen Sie den
Anweisungen in der Anzeige.

40

Bedienungsanleitung
Wartung des Testers

Wartung des Testers

Reinigen

Wischen Sie das Gehäuse regelmäßig mit einem
feuchten Tuch und einem milden Reinigungsmittel ab.
Verwenden Sie weder Scheuer- noch Lösungsmittel.

Schmutz oder Feuchtigkeit an den Steckern der
Messleitung bei Schutzleiterprüfung können einen
Kontaktwiderstand verursachen, der die Messergebnisse
beeinträchtigen kann. Daher sollte die Messleitung bei
Schutzleiterwiderstandsprüfung regelmäßig kompensiert
werden (siehe Seite 8).

Kalibrierung

Um die Genauigkeit der Messwerte über längeren
Zeitraum zu gewährleisten, wird eine Kalibrierung des
Testers mindestens einmal im Jahr empfohlen. Die
Kalibrierung muss von qualifiziertem Personal
vorgenommen werden. Für die Kalibrierung wenden Sie
sich an Ihren lokalen Fluke Vertriebshändler (siehe ’Fluke
kontaktieren’ auf Seite 1).

Zubehör

Tabelle 7 und Tabelle 8 zeigen die Teilenummern der
lieferbaren Zubehörartikel.

Um Zubehör zu bestellen, wenden Sie sich an Ihren
lokalen Fluke Vertriebshändler (siehe ’Fluke kontaktieren’
auf Seite 1).

Tabelle 6. Standard Zubehör

Artikel Teilnummer

Krokodilklemme 532269474055
Messleitung 532269474056
Prüfspitze 1276841
Bedienungsanleitung (diese
Anleitung)

1)

Besuchen Sie bitte die Fluke Website www.fluke.de

um die Bedienungsanleitung herunter zu laden.

Tabelle 7. Optionales Zubehör

Artikel Teilnummer

SPSCAN15 Barcode-Scanner 1995050
SP1000-02 Mini Drucker 2150780
EXTL100-02 Prüfadapter für
Schuko-Verlängerungsleitungen
Fluke Software DMS für Gerätetester 2634439

1)

2389684

41

Fluke 6500

Bedienungsanleitung

Technische Daten

Allgemeine Technische Daten

Abmessungen.....200 mm (L) x 275 mm (W) x 100 mm (H)

Gewicht................................................................ca. 3,0 kg

Stromversorgung ..........230 V + 10 % - 15 %, 50 Hz ± 2 %

Leistungsaufnahme (Eigenverbrauch) ........... 13 W typisch

..................... 60 W max. während 10A Schutzleiterprüfung

Eingangsstrom.................................................... max. 16 A

(abhängig von Verbraucherstrom)

Betriebstemperatur ..........................................0 bis +40 °C

Lagerung

Temperatur ........................................... -10 bis +60 °C

Relative Feuchtigkeit

...................................... nicht kondensierend < +10 °C

...............................................95% von +10 bis +30 °C

...............................................75% von +30 bis +40 °C

Betriebshöhe...................................................0 bis 2000 m

Schutzart...................IP-40 (Gehäuse), IP-20 (Anschlüsse)

EMV...... erfüllt DIN VDE 0843-20, EN61326-1, Kriterium B

EMB Immunität ..........................................................3 V/m

Sicherheit................... erfüllt DIN VDE 0411 Teil 1:2002-08

(EN61010-1 2. Ausgabe)

DIN VDE0404-1 und DIN VDE0404-2

DIN VDE 0413/EN 61557 Teile 1, 2, 4

CAT II, 300 V, Verschmutzungsgrad 2

Drucker – PC RS232 Schnittstelle

Baudrate ...................... Voreinstellung ab Werk 9600,

einstellbar 1200, 2400, 9600, 19200, 38400

Datenbits ................................................................... 8

Stoppbits.................................................................... 1

Parität ................................................................... nein

42

Bedienungsanleitung
Technische Daten

Prüfspezifikationen

Die Genauigkeitsangabe für den Anzeigebereich ist
definiert als ± (% vom Messwert + Digits) bei 23 °C ± 5
°C, ≤ 75 % rel. Feuchtigkeit. Zwischen 0 °C und 18 °C
und zwischen 28 °C und 40 ° können sich die
Genauigkeitsangabe um 0,1 x (Messgenauigkeit) pro °C
verschlechtern.

Die Genauigkeiten für die Messbereiche sind
entsprechend den Normen DIN VDE0404 Teil 2 und DIN
VDE 0413/EN 61557:1997, Teile 1, 2, 4 spezifiziert.

Einschaltprüfung

Die Prüfung zeigt einen fehlenden Netzschutzleiter an
und misst die Netzspannung und Netzfrequenz.

Messbereich.............................................. 195 V bis 253 V

Anzeigebereich............................................ 90 V bis 264 V

Genauigkeit bei 50 Hz ............................. ± ( 2% + 3 Digits)

Auflösung ................................................................... 0,1 V

Eingangswiderstand .................................. > 1 M // 2,2 nF

Maximale Netzeingangsspannung ............................. 264V

Messung des Schutzleiterwiderstandes (R

PE

)

Messbereich..................................................0,2 bis 1,99 

Betriebsmessabweichung .........................................10,0%

Genauigkeit ............................................. ± ( 5% + 4 Digits)

(nach Kompensation der Messleitung)

Anzeigebereich ............................................. 0 bis 19,99 

Auflösung .................................................................0,01 

Prüfstrom......................... 200 mA AC -0% +40% in 1,99 

10 A AC ± 10 % in 0  bei 230 V

Leerlaufspannung............................... > 4 V AC, < 24 V AC

Messleitungskompensation .......................max. bis 1,99 

Prüfstrom bei Messleitungskompensation............. 10 A AC

Messung des Isolationswiderstandes (R

iso

)

Messbereich ...................................................0,1 bis 5 M

Betriebsmessabweichung ...........................................9,0%

Genauigkeit ................ ± (5% + 2 Digits) von 0,1 bis 50 M

± (10% + 2 Digits) von 50 bis 299 M

Anzeigebereich.............................................. 0 bis 299 M

43

Fluke 6500

Bedienungsanleitung

Auflösung.....................................0,01 M (0 bis 9,99 M)

0,1 M (10 bis 99,9 M)
1 M (100 bis 299 M)

Prüfspannung ....... 500 V DC –0 % +25 % bei 500 k Last

Prüfstrom ............ >1 mA bei 500 k Last, < 15 mA bei 0 

Automatische Entladungs-Zeit .................... < 0,5 s für 1 μF

Max. kapazitive Last ........................betriebsbereit bis 1 μF

Messung des Ersatzableitstromes (I

EA

)

Messbereich .................................... 0,25 bis 19,00 mA AC

Betriebsmessabweichung............................................ 10%

Genauigkeit...............................................± (5% + 5 Digits)

Anzeigebereich ..................................... 0 bis 19,99 mA AC

Auflösung...............................................................0,01 mA

Prüfspannung .............................................35 V AC ± 20%

Genauigkeit...............................................± (4% + 2 Digits)

Anzeigebereich ....................................... 0 bis 1,99 mA AC

Auflösung...............................................................0,01 mA

Interner Widerstand (über Sonde)................................2 k

Messverfahren ............................... direktes Messverfahren

Der Prüfling wird während der Prüfung mit Netzspannung
versorgt.

Last-/ Differenzstrommessung: Laststrom

Anzeigebereich ................................................... 0 bis 16 A

Genauigkeit...............................................± (4% + 2 Digits)

Auflösung....................................................................0,1 A

Der Prüfling wird während der Prüfung mit Netzspannung
versorgt.

Last-/ Differenzstrommessung: Leistung

(bei Netznennspannung)

Anzeigebereich ...............................................0 bis 999 VA

Messung des Berührungsstromes (I

)

B

Messbereich ........................................ 0,1 bis 1,99 mA AC

1,0 kVA bis 3,7 kVA

Genauigkeit...............................................± (5% + 3 Digits)

Betriebsmessabweichung........................................... 6,0%

44

Bedienungsanleitung
Technische Daten

Auflösung ........................................... 1 VA (0 bis 999 VA)

0,1 kVA (1,0 kVA bis 3,7 kVA)

Der Prüfling wird während der Prüfung mit Netzspannung
versorgt.

Last-/ Differenzstrommessung: Schutzleiterstrom

Messbereich........................................... 0,25 bis 19,00 mA

Betriebsmessabweichung .........................................12,0%

Genauigkeit .............................................. ± (4% + 5 Digits)

Anzeigebereich.......................................0,25 bis 19,99 mA

Auflösung .............................................................. 0,01 mA

Der Prüfling wird während der Prüfung mit Netzspannung
versorgt.

PELV-Test

Warnmeldung................................................ab ca. 25 Veff

Überspannungsschutz........................................... 300 Veff

Prüfung von Kaltgeräte- und Verlängerungsleitungen

Schutzleiterwiderstand (Grenzwert) ...........................0,3 

Prüfstrom............................................................... 10 A AC

Isolationswiderstand (Grenzwert) ............................ 1,0 M

Prüfspannung...................................................... 500 V DC

Prüfung von L-N auf Durchgang und Kurzschluss

Tabelle der Einflusseffekte

Einflusseffekte Kurzbe-

zeichnung

Position E1 0.0%
Versorgungsspannung E2 5.0%
Temperatur E3 5.5%
Aufgenommen Strom
des Prüflings
Niederfrequentes
Magnetfeld
Impedanz (nicht belegt) E6 1.0%
Kapazität E7 2.0%
Kurvenform E8 1.0%

E4 1.5%

E5 2.5%

% Einfluss

Fehler

45

Anhang A

Durchführung von Prüfungen nach VDE 0701/0702

Durchführung von Prüfungen nach DIN VDE
0701, Teil 1 (Ausgabe 2000-09)

Die DIN VDE 0701 legt die Anforderungen für die
elektrische Sicherheit an elektrischen Geräten fest. Hier
sind Prüfungen und Grenzwerte für instandgesetzte oder
geänderte Geräte erwähnt. Nach der Instandsetzung oder
Änderung darf bei bestimmungsgemäßem Gebrauch
keine Gefahr für den Benutzer oder die Umgebung
bestehen.

Die Reihenfolge der Prüfungen ist wie folgt festgelegt:

1.) Sichtprüfung.

2). Prüfung des Schutzleiterwiderstandes (bei Geräten
der Schutzklasse I).

Der Grenzwert beträgt:

0,3 Ω für Geräte mit Anschlussleitungen bis 5 m, zu­züglich 0,1

Ω je weitere 7,5 m, jedoch maximal 1,0 Ω.

3.) Messung des Isolationswiderstandes

Der Grenzwert beträgt:

1,0 MΩ für Geräte der Schutzklasse I
2,0 MΩ für Geräte der Schutzklasse II (*1)
0,25 MΩ für Geräte der Schutzklasse III
0,3 MΩ für Geräte der Schutzklasse I mit

eingeschalteten Heizelementen (*2)
* 1: Gilt auch für berührbare leitfähige Teile von

Geräten der Schutzklasse I die nicht mit dem
Schutzleiter verbunden sind.

* 2: Wird bei Geräten der Schutzklasse I mit Heiz-

elementen ≥3,5 kW Gesamtleisung der geforderte
Isolationswiderstand nicht erreicht, gilt das Geräte
dennoch als einwandfrei, wenn der Schutzleiter­strom die Grenzwerte nicht überschreitet.

A-1

6500
Bedienungsanleitung

Hinweise:

Nach bestandener Isolationsprüfung müssen zusätzlich
folgende Prüfungen durchgeführt werden:

− für Geräte der Schutzklasse I eine Schutzleiter-

strommessung oder eine

Ersatzableitstrommessung

− für Geräte der Schutzklasse II eine Berührungsstrom­messung oder eine Ersatzableitstrommessung

− für Geräte der Schutzklasse I mit berührbaren

leitfähigen Teilen (welche nicht an den Schutzleiter
angeschlossen sind) eine Berührungsstrommessung
oder eine Ersatzableitstrommessung.

Falls die Isolationsmessung technisch nicht möglich ist,
weil z.B. nicht alle aktiven Teile des Prüflings erfasst
werden, müssen folgende Prüfungen durchgeführt
werden:

− für Geräte der Schutzklasse I eine Schutzleiterstrom­messung (nach dem direkten oder Differenzstrom­verfahren)

− für Geräte der Schutzklasse II eine Berührungs-

strommessung (direktes oder Differenzstrom­verfahren).

− für Geräte der Schutzklasse I mit berührbaren
leitfähigen Teilen (welche nicht an den Schutzleiter
angeschlossen sind) eine Berührungsstrommessung
nach dem direkten oder Differenzstromverfahren.

4a.) Messung des Schutzleiterstromes (bei Geräten der

Schutzklasse I)

Der Grenzwert beträgt 3,5 mA.

Bei Geräten mit Heizelementen mit einer Gesamt­anschlussleistung größer 3,5 kW darf der Schutz­leiterstrom nicht größer als 1 mA/kW Heizleistung
sein.

Bei Herden/Kochmulden etc. bis 6 kW 7 mA, über
6 kW 15 mA.

Der Schutzleiterstrom kann entweder direkt, über
das Ersatzableitstromverfahren oder über das
Differenzstromverfahren gemessen werden.

4b.) Messung des Berührungsstromes (bei Geräten der

Schutzklasse II)

Der Grenzwert beträgt 0,5 mA

Der Berührungsstrom kann entweder direkt, über
das Ersatzableitstromverfahren oder über das
Differenzstromverfahren gemessen werden.

Diese Messung muss zusätzlich auch bei Geräten
der Schutzklasse I mit berührbaren leitfähigen
Teilen durchgeführt werden.

5.) Funktionsprüfung

6.) Prüfung der Aufschriften

A-2

Anhang
Durchführung von Prüfungen nach VDE 0701/0702

A

Durchführung von Prüfungen nach DIN VDE
0702 (Ausgabe 2004-06)

Die DIN VDE 0702 legt Prüfverfahren und Grenzwerte für
Wiederholungsprüfungen fest. Eine Wiederholungs­prüfung ist eine Prüfung in bestimmten Zeitabständen, die
dem Nachweis dient, die elektrische Sicherheit an
elektrischen Geräten festzustellen.

Es muss gewährleistet sein, dass der Schutz gegen
direktes Berühren und bei indirektem Berühren wirksam
ist. Die DIN VDE 0702 gilt für elektrische Geräte, die
durch eine Steckvorrichtung von der elektrischen Anlage
getrennt werden können.

Die Reihenfolge der Prüfungen ist wie folgt festgelegt:

1.) Sichtprüfung

2.) Messen des Schutzleiterwiderstandes (bei Geräten
der Schutzklasse I)

Der Grenzwert beträgt:

0,3 Ω für Geräte mit Anschlussleitungen bis 5 m, zu­züglich 0,1 Ω je weitere 7,5 m, jedoch maximal 1,0 Ω.

3.) Messung des Isolationswiderstandes

Der Grenzwert beträgt:

1,0 MΩ für Geräte der Schutzklasse I
2,0 MΩ für Geräte der Schutzklasse II
0,25 MΩ für Geräte der Schutzklasse III.
0,30 MΩ für Geräte der Schutzklasse I mit

eingeschalteten Heizelementen.

Hinweise:

Nach bestandener Isolationsprüfung müssen zusätzlich
folgende Prüfungen durchgeführt werden:

− für Geräte der Schutzklasse I eine Schutzleiter­strommessung oder eine Ersatzableitstrommessung

− für Geräte der Schutzklasse II eine Berührungs­strommessung oder eine Ersatzableitstrommessung

− für Geräte der Schutzklasse I mit berührbaren
leitfähigen Teilen (welche nicht an den Schutzleiter
angeschlossen sind) eine Berührungsstrommessung
oder eine Ersatzableitstrommessung

A-3

6500
Bedienungsanleitung

Falls die Isolationsmessung technisch nicht möglich ist,
oder wenn bei Geräten mit Heizelementen der erforderliche
Isolationswert nicht erreicht wurde, müssen folgende
Prüfungen durchgeführt werden:

− für Geräte der Schutzklasse I eine Schutzleiterstrom-

messung (nach dem direkten oder
Differenzstromverfahren)

− für Geräte der Schutzklasse II eine Berührungsstrom­messung (direktes oder Differenzstromverfahren).

− für Geräte der Schutzklasse I mit berührbaren
leitfähigen Teilen (welche nicht an den Schutzleiter
angeschlossen sind) eine

Berührungsstrommessung

nach dem direkten oder Differenzstromverfahren.

Bei Geräten der Informationstechnik und anderen
elektronischen Geräten bei denen die Isolationsmessung
nicht durchgeführt werden soll, da Bedenken gegen die
Isolationsmessung bestehen, muss eine Schutzleiterstrom­oder Berührungsstrommessung (nach dem direkten oder
Differenzstromverfahren) durchgeführt werden.

4a.) Messung des Schutzleiterstromes (bei Geräten der

Schutzklasse I)

Der Grenzwert beträgt 3,5 mA.

Bei Geräten mit Heizelementen mit einer Gesamt­anschlussleistung größer 3,5 kW darf der Schutz­leiterstrom nicht größer als 1 mA/kW Heizleistung
sein.

Bei Herden/Kochmulden etc. bis 6 kW 7 mA, über
6 kW 15 mA.

Der Schutzleiterstrom kann entweder direkt, über das
Ersatzableitstromverfahren oder über das Differenz­stromverfahren gemessen werden.

4b.) Messung des Berührungsstromes (bei Geräten der

Schutzklasse II)

Der Grenzwert beträgt 0,5 mA

Der Berührungsstrom kann entweder direkt, über das
Ersatzableitstromverfahren oder über das Differenz­stromverfahren gemessen werden.

A-4
