Page 1

5560A/5550A/5540A

Calibrator

Manual del operador

August 2022 (Spanish)

Page 2

GARANTÍA LIMITADA Y LIMITACIÓN DE RESPONSABILIDAD

Se garantiza que todo producto de Fluke no tendrá defectos en los materiales ni en la mano de obra en condiciones normales de utilización y mantenimiento. El periodo de garantía es de un año a partir de la fecha de despacho. Las piezas de repuesto, reparaciones y servicios están garantizados por 90 días. Esta garantía se extiende sólo al comprador original o al cliente final de un revendedor autorizado por Fluke y no es válida para fusibles, baterías desechables ni para ningún producto que, en opinión de Fluke, haya sido utilizado incorrectamente, modificado, maltratado, contaminado, o sufrido daño accidental o por condiciones anormales de funcionamiento o manipulación. Fluke garantiza que el software funcionará substancialmente de acuerdo con sus especificaciones funcionales durante 90 días y que ha sido grabado correctamente en un medio magnético sin defectos. Fluke no garantiza que el software no tendrá errores ni que operará sin interrupción.

Los revendedores autorizados por Fluke extenderán esta garantía solamente a los Compradores finales de productos nuevos y sin uso previo, pero carecen de autoridad para extender una garantía mayor o diferente en nombre de Fluke. El soporte técnico en garantía está disponible únicamente si el producto fue comprado a través de un centro de distribución autorizado por Fluke o si el comprador pagó el precio internacional correspondiente. Fluke se reserva el derecho a facturar al Comprador los costos de importación de reparaciones/repuestos cuando el producto comprado en un país es enviado a otro país para su reparación.

La obligación de Fluke de acuerdo con la garantía está limitada, a discreción de Fluke, al reembolso del precio de compra, reparación gratuita o al reemplazo de un producto defectuoso que es devuelto a un centro de servicio autorizado por Fluke dentro del periodo de garantía.

Para obtener servicio de garantía, póngase en contacto con el centro de servicio autorizado por Fluke más cercano para obtener la información correspondiente de autorización de la devolución, y luego envíe el producto a dicho centro de servicio con una descripción del problema, con los portes y seguro prepagados (FOB destino). Fluke no se hace responsable de los daños ocurridos durante el transporte. Después de la reparación de garantía, el producto será devuelto al Comprador, con los fletes prepagados (FOB destino). Si Fluke determina que el problema fue causado por maltrato, mala utilización, contaminación, modificación o una condición accidental o anormal durante el funcionamiento o manipulación, incluidas las fallas por sobretensión causadas por el uso fuera de los valores nominales especificados para el producto, o por desgaste normal de los componentes mecánicos, Fluke preparará una estimación de los costos de reparación y obtendrá su autorización antes de comenzar el trabajo. Al concluir la reparación, el producto será devuelto al Comprador con los fletes prepagados y al Comprador le serán facturados la reparación y los costos de transporte (FOB en el sitio de despacho).

ESTA GARANTÍA ES EL ÚNICO Y EXCLUSIVO RECURSO DEL COMPRADOR Y SUBSTITUYE A TODAS LAS OTRAS GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUÍDAS, ENTRE OTRAS, TODAS LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO DETERMINADO. FLUKE NO SE RESPONSABILIZA DE PÉRDIDAS NI DAÑOS ESPECIALES, MEDIATOS, INCIDENTALES O INDIRECTOS, INCLUIDA LA PÉRDIDA DE DATOS, QUE SURJAN POR CUALQUIER TIPO DE CAUSA O TEORÍA.

Como algunos países o estados no permiten la limitación de la duración de una garantía implícita, ni la exclusión ni limitación de daños incidentales o indirectos, las limitaciones y exclusiones de esta garantía pueden no ser válidas para todos los Compradores. Si una cláusula de esta Garantía es conceptuada inválida o inaplicable por un tribunal u otro ente responsable de tomar decisiones, de jurisdicción competente, tal concepto no afectará la validez o aplicabilidad de cualquier otra cláusula

11/99

Fluke Corporation P.O. Box 9090, Everett, WA 98206-9090 EE.UU.

Fluke Europe B.V. P.O. Box 1186, 5602 BD Eindhoven Países Bajos

Page 3

Índice

Título Página

Introducción............................................................................................... 1

Contacto con Fluke Calibration ................................................................. 3

Información sobre seguridad..................................................................... 3

Especificaciones........................................................................................ 3

Información sobre el servicio..................................................................... 3

Descripción general del funcionamiento.................................................... 3

Funcionamiento local............................................................................ 4

Uso remoto (GPIB) ............................................................................... 4

Uso remoto (RS-232)............................................................................ 4

Uso remoto (USBTMC)......................................................................... 4

Uso remoto (Ethernet) .......................................................................... 4

Preparación del producto para su uso....................................................... 4

Desembalaje e inspección.................................................................... 5

Selección de la tensión de red.............................................................. 6

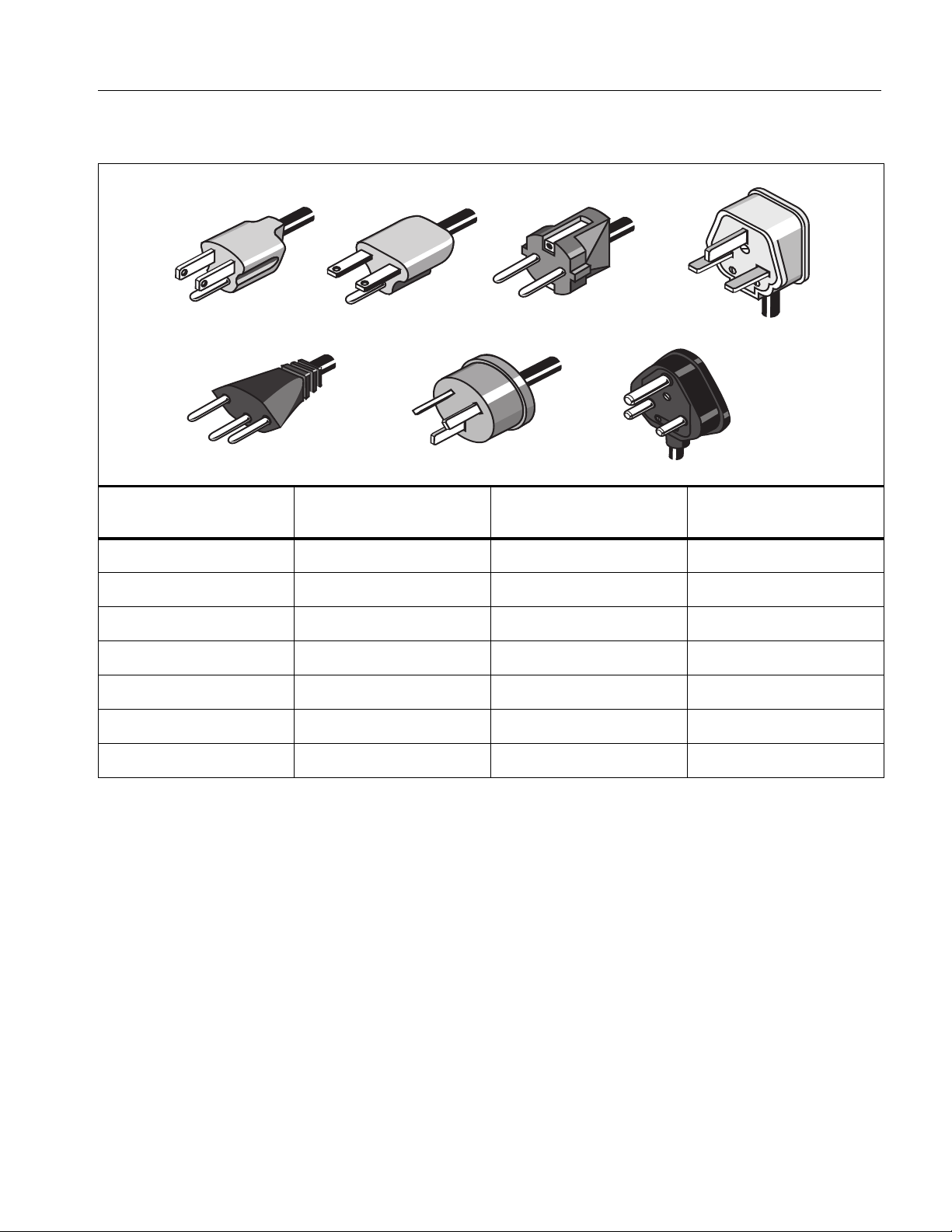

Conexión a la línea de alimentación..................................................... 6

Protección contra sobrecargas ............................................................. 7

Colocación y montaje en bastidor......................................................... 8

Consideraciones con respecto al enfriamiento..................................... 8

Contraseña de seguridad de calibración................................................... 9

Características........................................................................................... 9

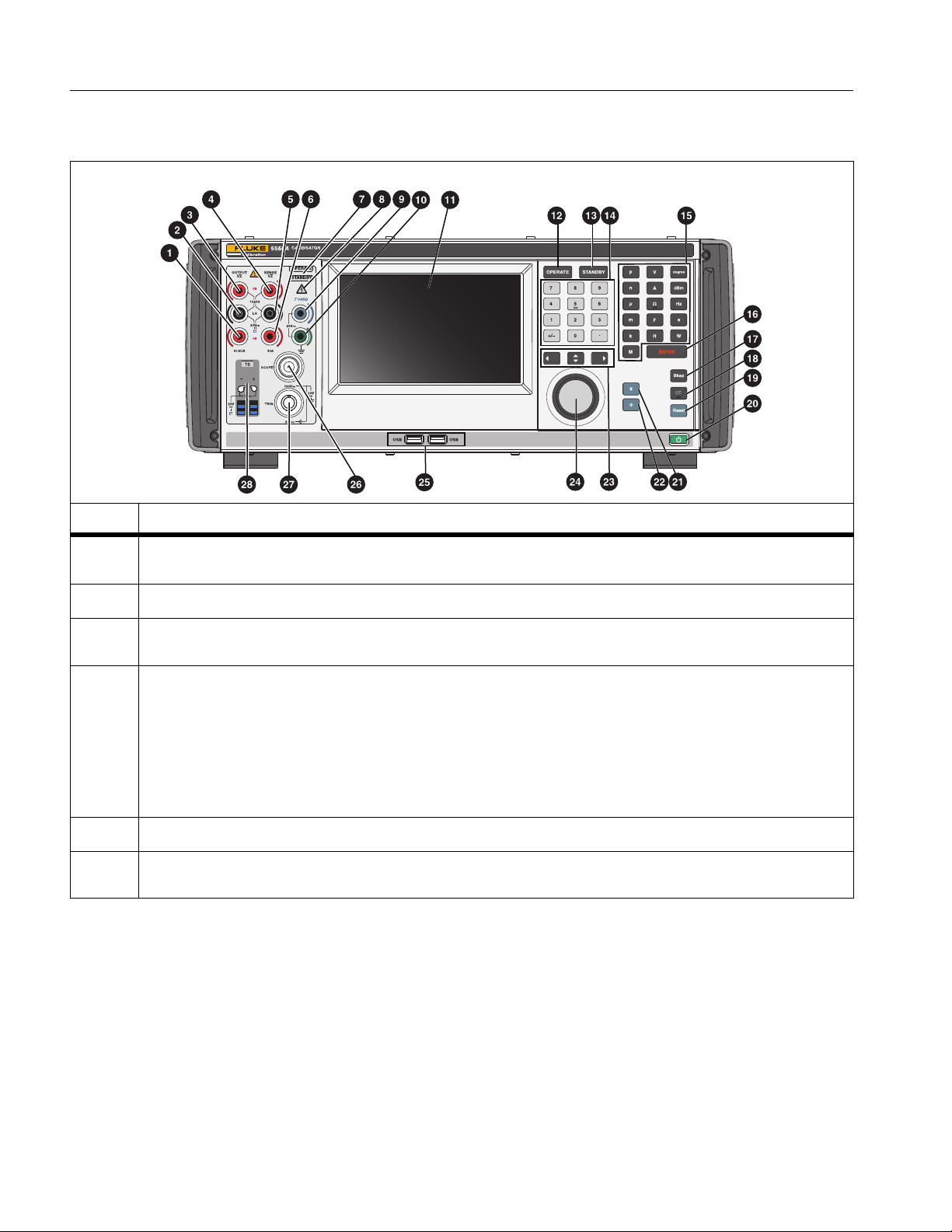

Características del panel frontal ........................................................... 9

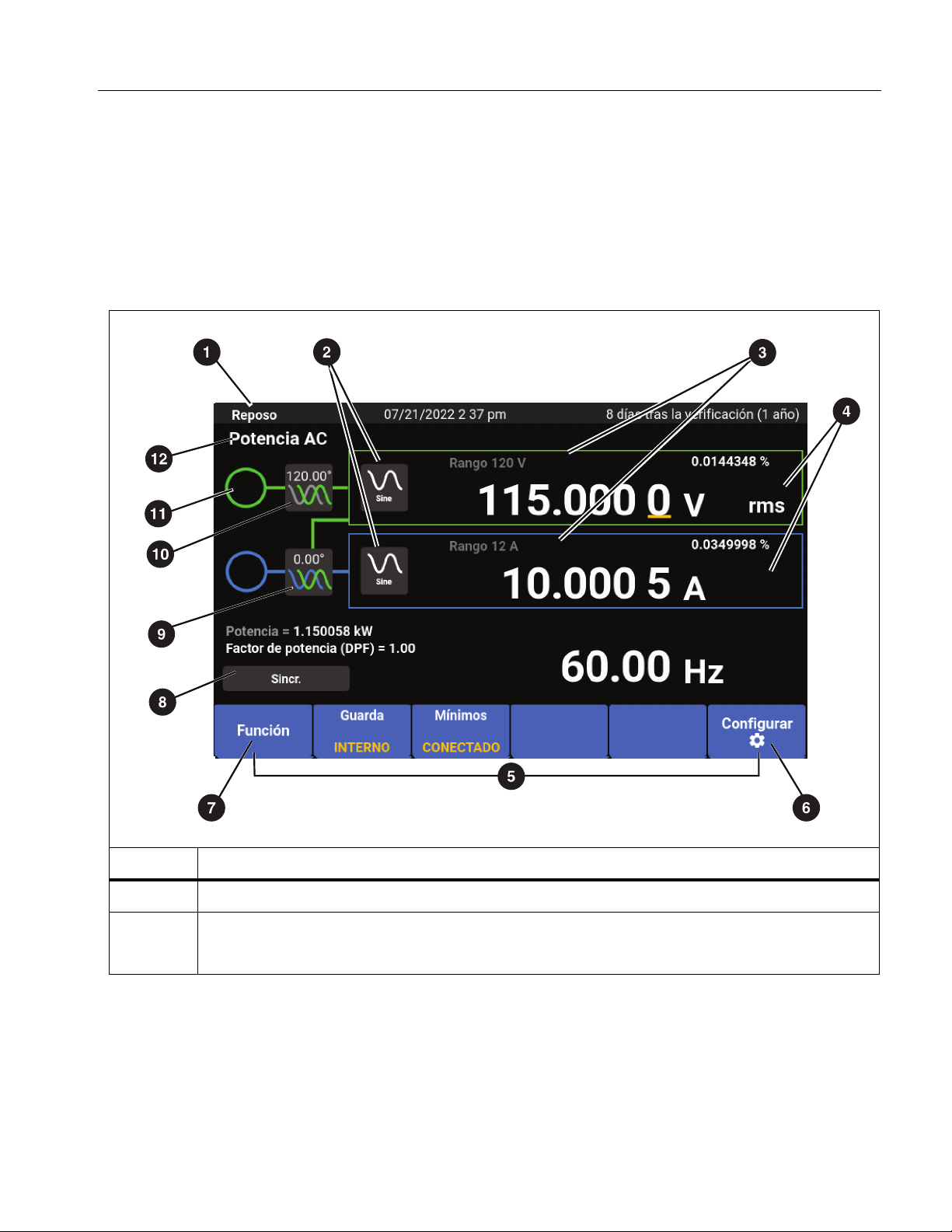

La pantalla ............................................................................................ 13

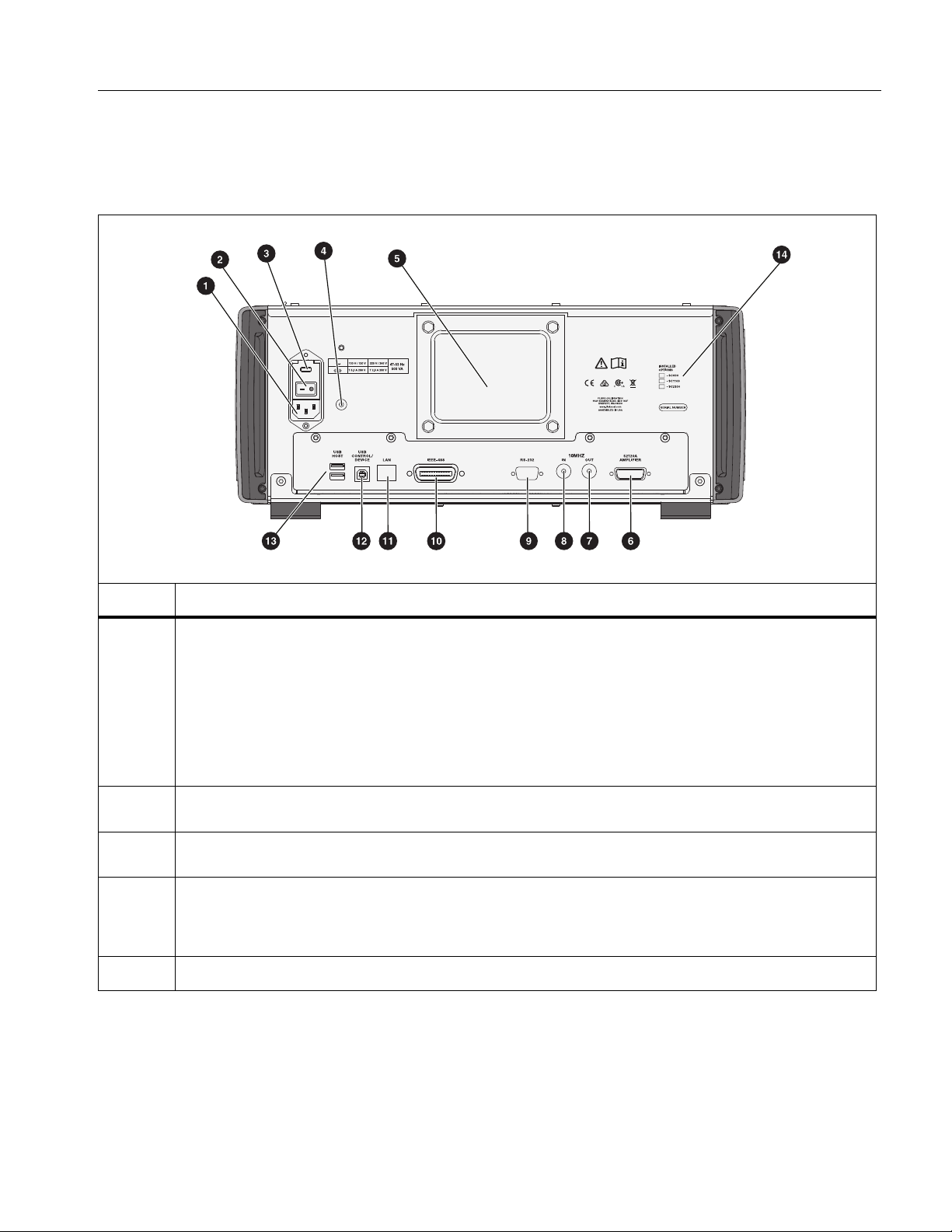

Características del panel posterior ....................................................... 15

Funcionamiento del panel frontal .............................................................. 17

Encendido del calibrador ...................................................................... 17

Calentamiento del calibrador................................................................ 17

Menús........................................................................................................ 17

Teclas programables ............................................................................ 17

Pantalla VCC ........................................................................................ 18

Menú de configuración ......................................................................... 18

Menú config. > Calibración .............................................................. 18

Menú config. > Config. del Instrumento ........................................... 19

Menú config. > Ajustes del sistema ................................................. 22

Configuración del puerto remoto...................................................... 23

Menú config. > Prueba y Diag. Automático...................................... 24

Page 4

5560A/5550A/5540A

Manual del operador

Menú config. > Idiomas.................................................................... 25

Menú config. > Acerca de ................................................................ 25

Menú de funciones ............................................................................... 25

Menú de funciones > Salida única................................................... 26

Menú de funciones > Salida doble

(no disponible en el modelo 5540A) ................................................ 26

Menú de funciones > Medida........................................................... 26

Reinicio del calibrador .......................................................................... 27

Ajuste a cero el calibrador......................................................................... 27

Modos de operación y reposo ................................................................... 27

Conexión del calibrador a un DUT ............................................................ 28

Tipos de cables y conectores recomendados ...................................... 28

Cable 55XXA/DMMCAL................................................................... 28

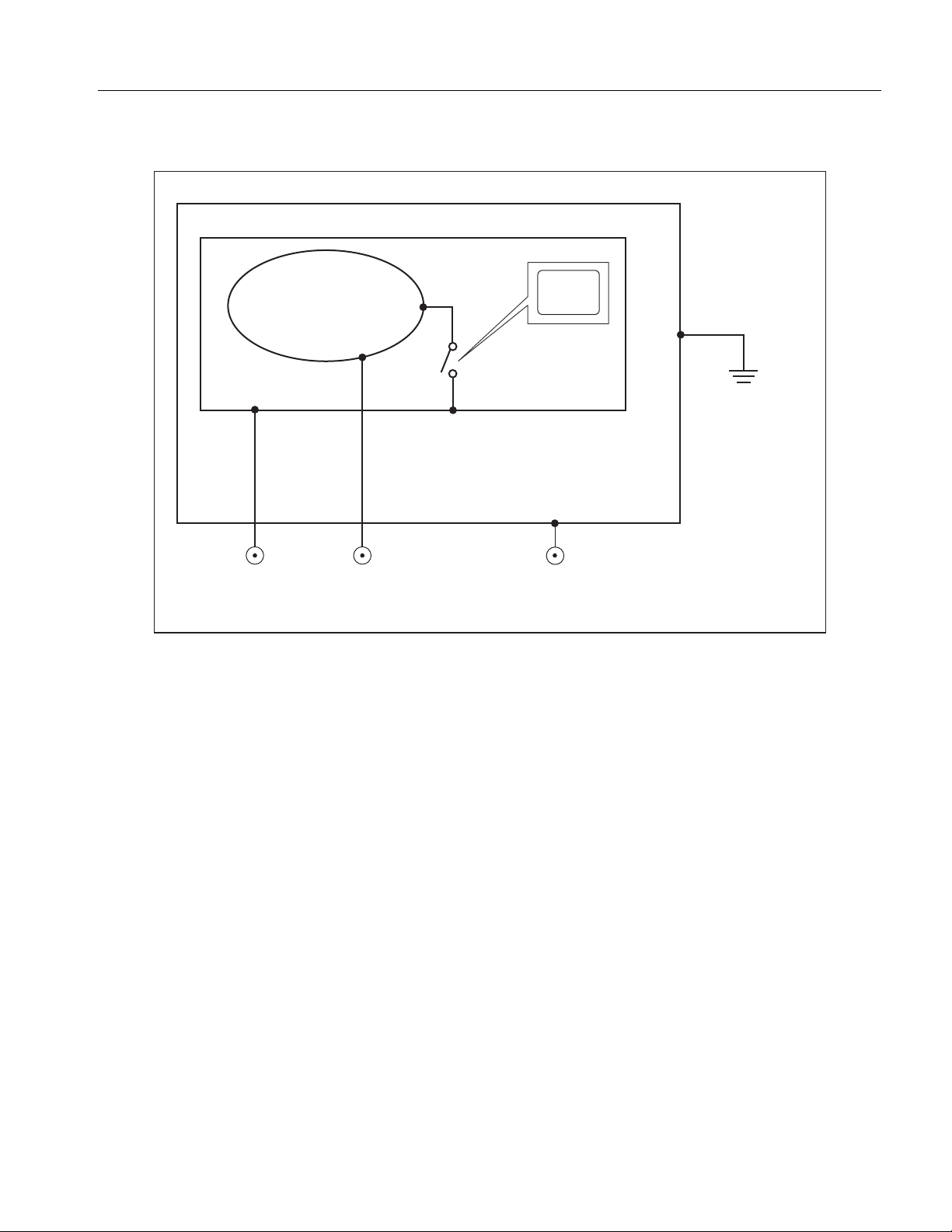

Cuándo utilizar EARTH y GUARD........................................................ 29

Earth ................................................................................................ 29

Protección externa........................................................................... 29

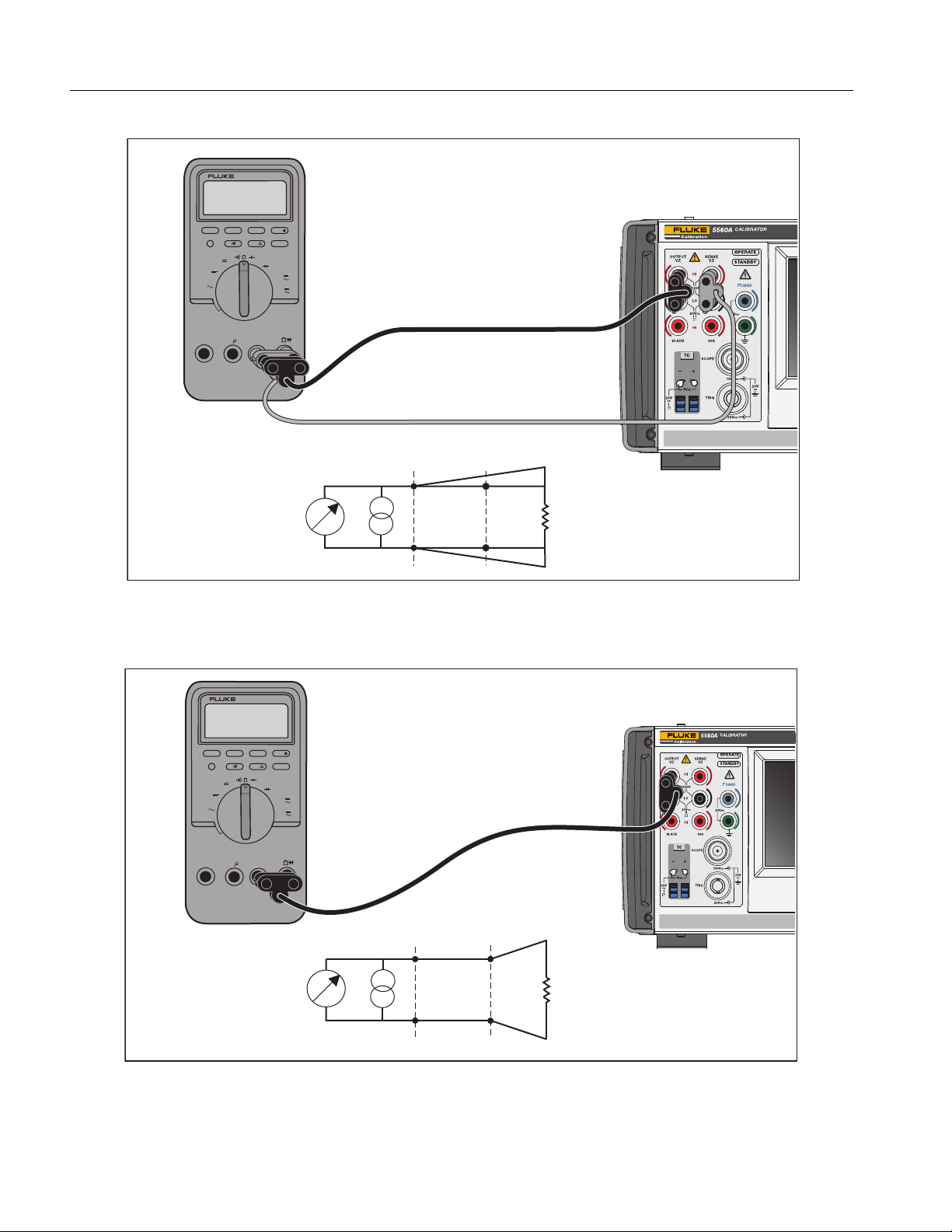

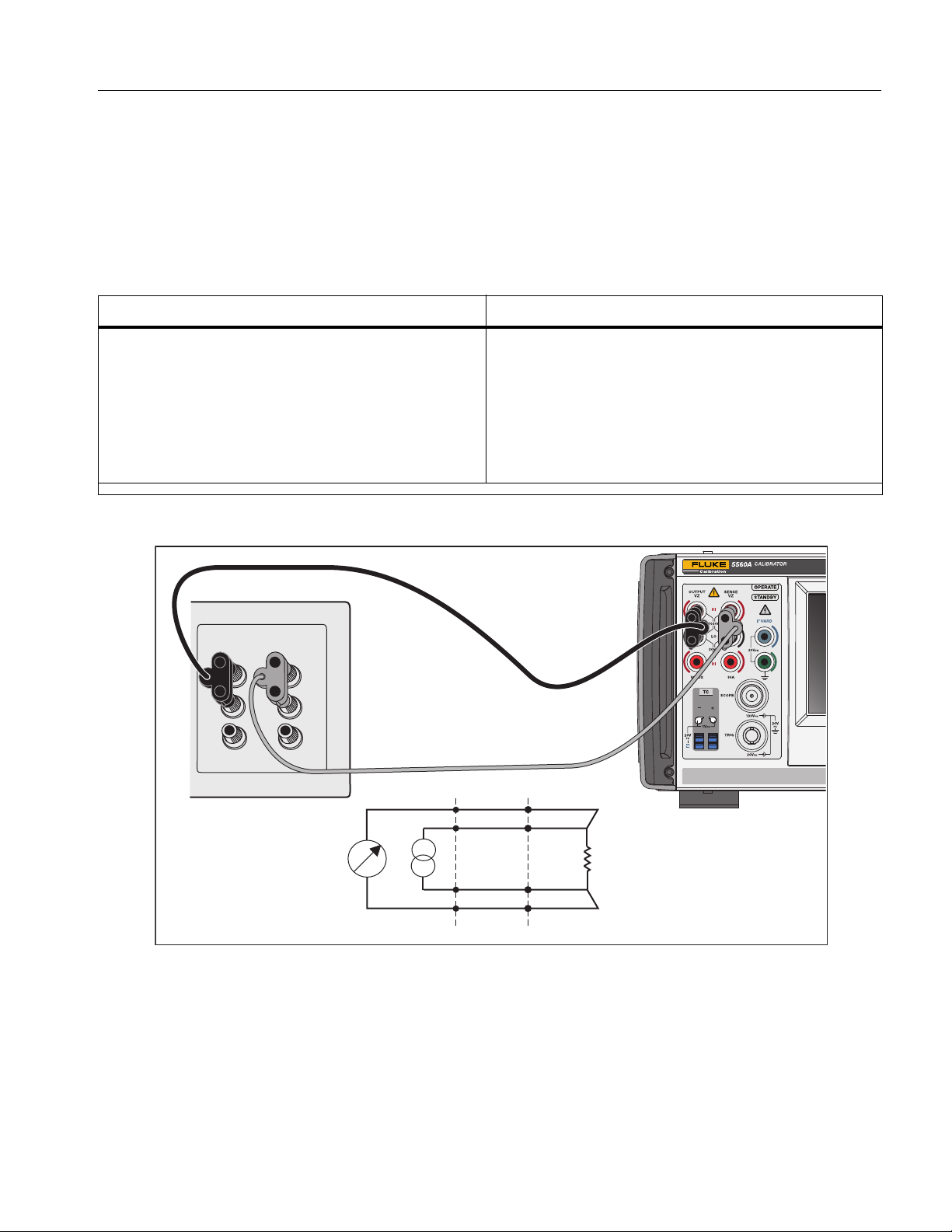

Conexiones de cuatro cables frente a conexiones de dos cables........ 30

Conexión de cuatro cables .............................................................. 30

Compensación de dos cables.......................................................... 30

Compensación desactivada............................................................. 30

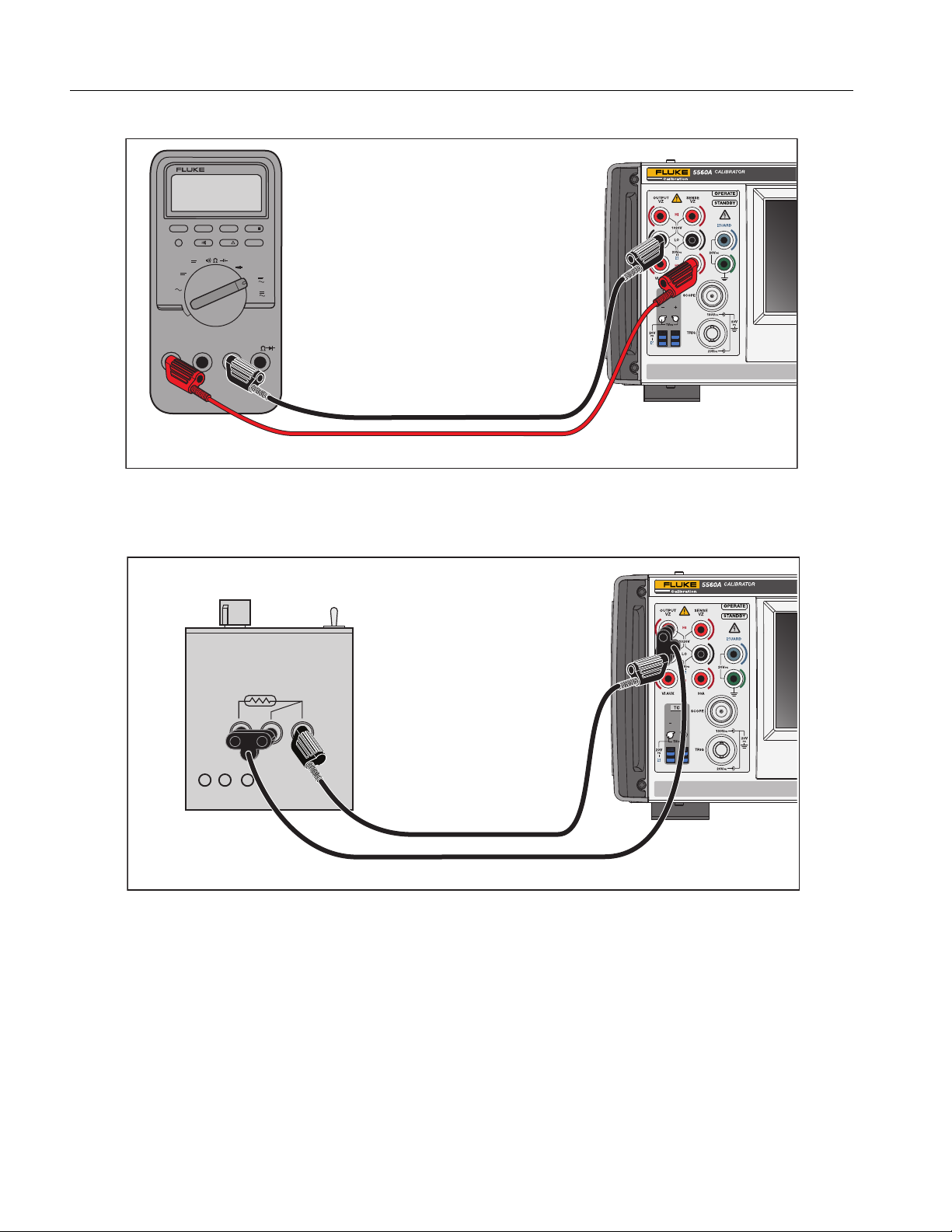

Conexiones de cables .......................................................................... 30

RMS frente a amplitud p-p ........................................................................ 35

Configuración de una salida...................................................................... 36

Funciones y características comunes del menú de funciones.................. 38

Rango automático frente a rango bloqueado ....................................... 38

Tecla programable de protección ......................................................... 38

Tecla programable de sensor............................................................... 38

Selección de formas de onda ............................................................... 39

Ajustar fase: Salida a referencia........................................................... 39

Ajustar fase - Aux a salida.................................................................... 40

Botón de sincronización........................................................................ 40

Tecla programable Comp ..................................................................... 40

Unión de referencia .............................................................................. 41

Tecla programable de mínimos ............................................................ 41

Tipo de termopar .................................................................................. 42

Menú de salida única ................................................................................ 42

Ajuste de la salida de tensión CC......................................................... 42

Ajuste de la salida de tensión CA......................................................... 43

Introducción de una compensación de CC...................................... 43

Ajuste de una referencia.................................................................. 44

Introducción de un ciclo de trabajo .................................................. 44

Ajuste de la salida de corriente CC ...................................................... 44

Ajuste de la salida de corriente CA....................................................... 45

Ajuste de la salida de resistencia ......................................................... 45

Ajuste de la salida de capacitancia....................................................... 45

Ajuste de la salida de inductancia

(no disponible en el modelo 5540A) ..................................................... 46

Ajuste de la fuente de simulación de temperatura (RTD)..................... 46

Ajuste de la simulación de termopar..................................................... 47

Menú de salida doble (no disponible en el modelo 5540A)....................... 47

Page 5

Calibrator

Ajuste de la salida de alimentación CC ................................................ 48

Ajuste de la salida de alimentación CA ................................................ 48

Menú de medición ..................................................................................... 49

Medición de las temperaturas del termopar ......................................... 49

Tecla programable Termopar abierto............................................... 49

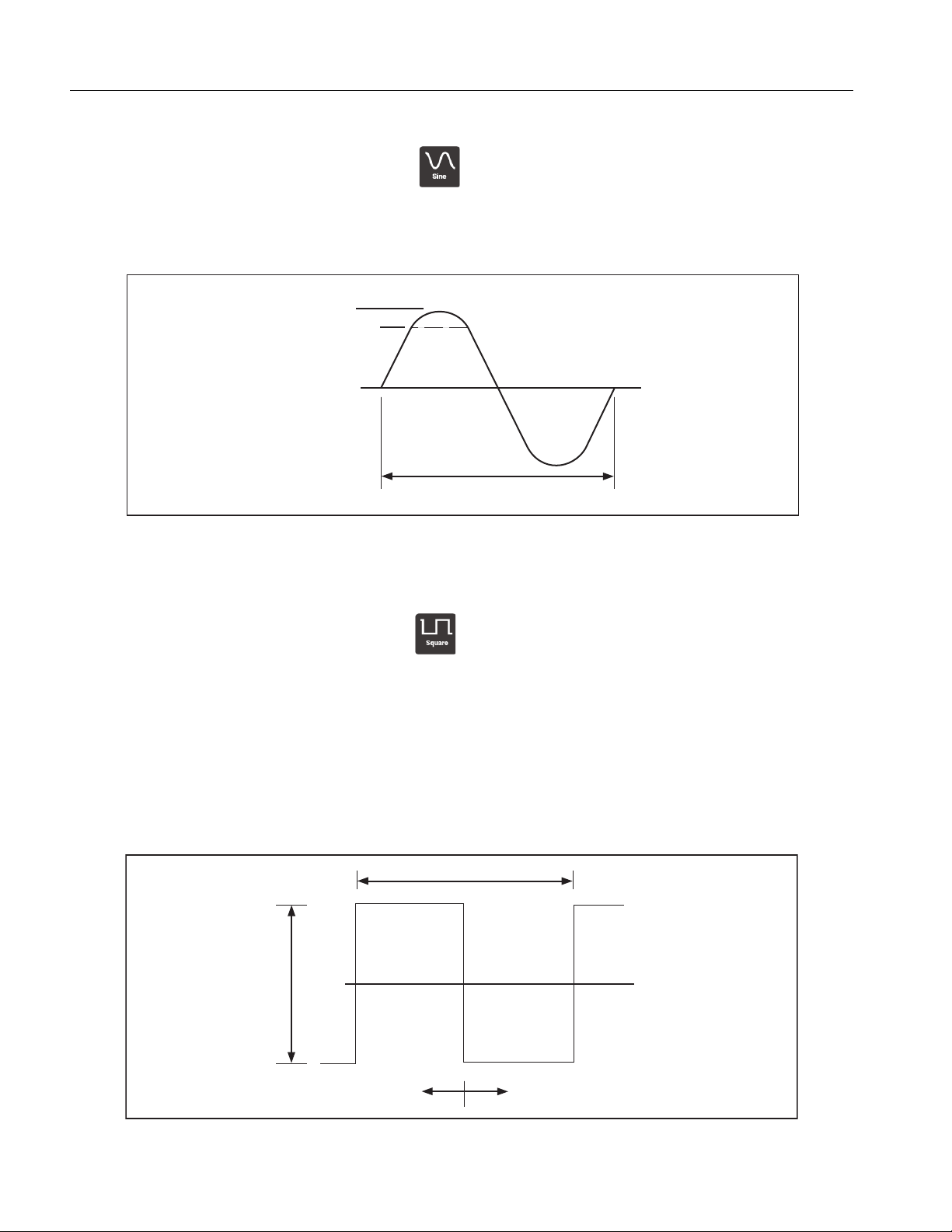

Tipos de forma de onda............................................................................. 49

Onda sinusoidal .................................................................................... 50

Onda cuadrada..................................................................................... 50

Edición y configuración de salidas con error............................................. 51

Ajuste de la salida................................................................................. 51

Visualización del error del DUT ............................................................ 52

Multiplicar y Dividir................................................................................ 53

Ajuste de los límites de salida ................................................................... 53

Ajuste de los límites de tensión y corriente ............................................... 53

Sincronización del calibrador con 10 MHz IN/OUT ................................... 53

Cómo utilizar un reloj externo de 10 MHz............................................. 54

Aplicaciones de ejemplo............................................................................ 54

Calibración de un multímetro digital 77 Series IV................................. 55

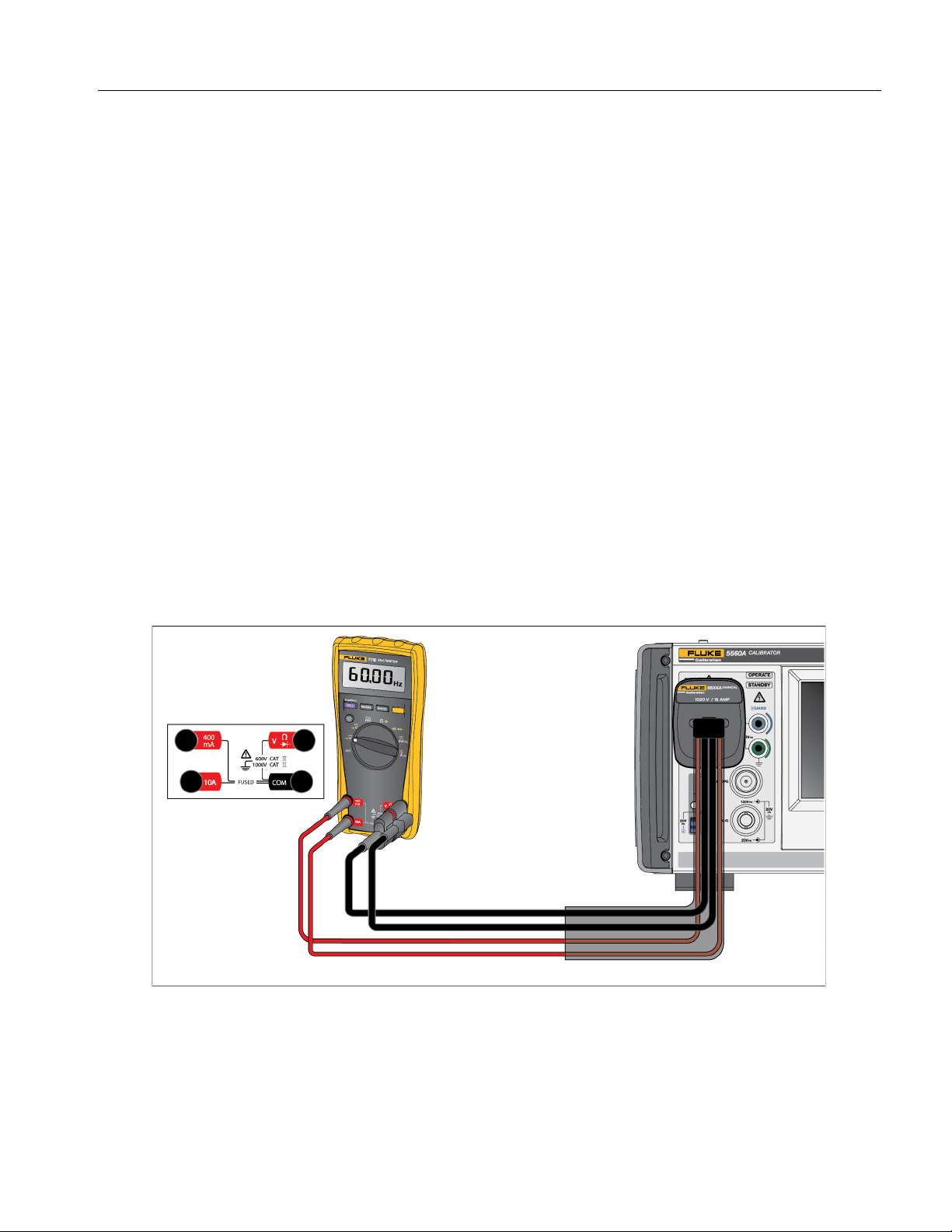

Conjunto de cables 55XXA/DMMCAL.............................................. 55

Procedimiento de verificación .......................................................... 56

Ajuste ............................................................................................... 58

Procedimiento de ajuste .................................................................. 58

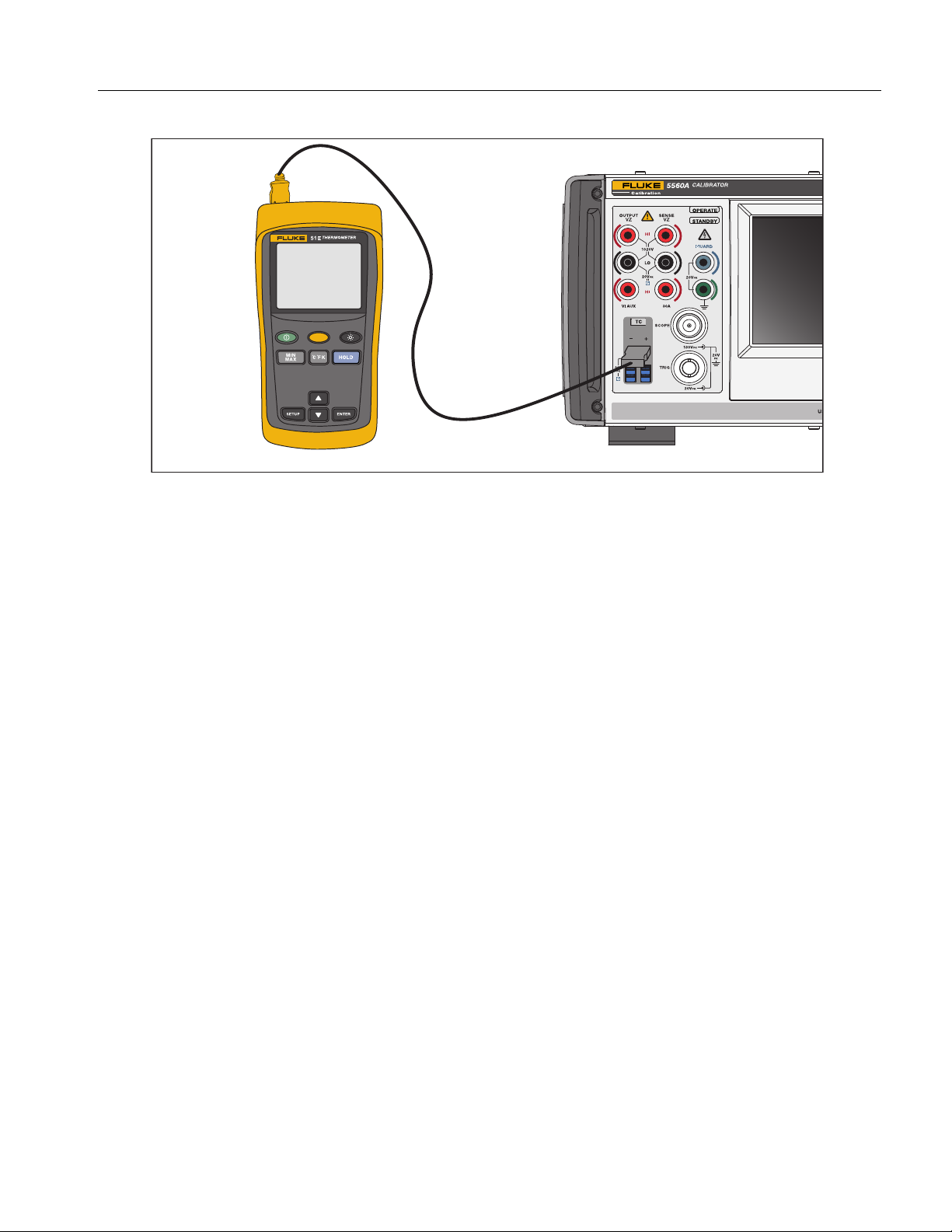

Calibración de un termómetro Fluke 51................................................ 60

Procedimiento de verificación .......................................................... 60

Calibración del termómetro.............................................................. 61

Mantenimiento........................................................................................... 62

Limpieza del producto........................................................................... 63

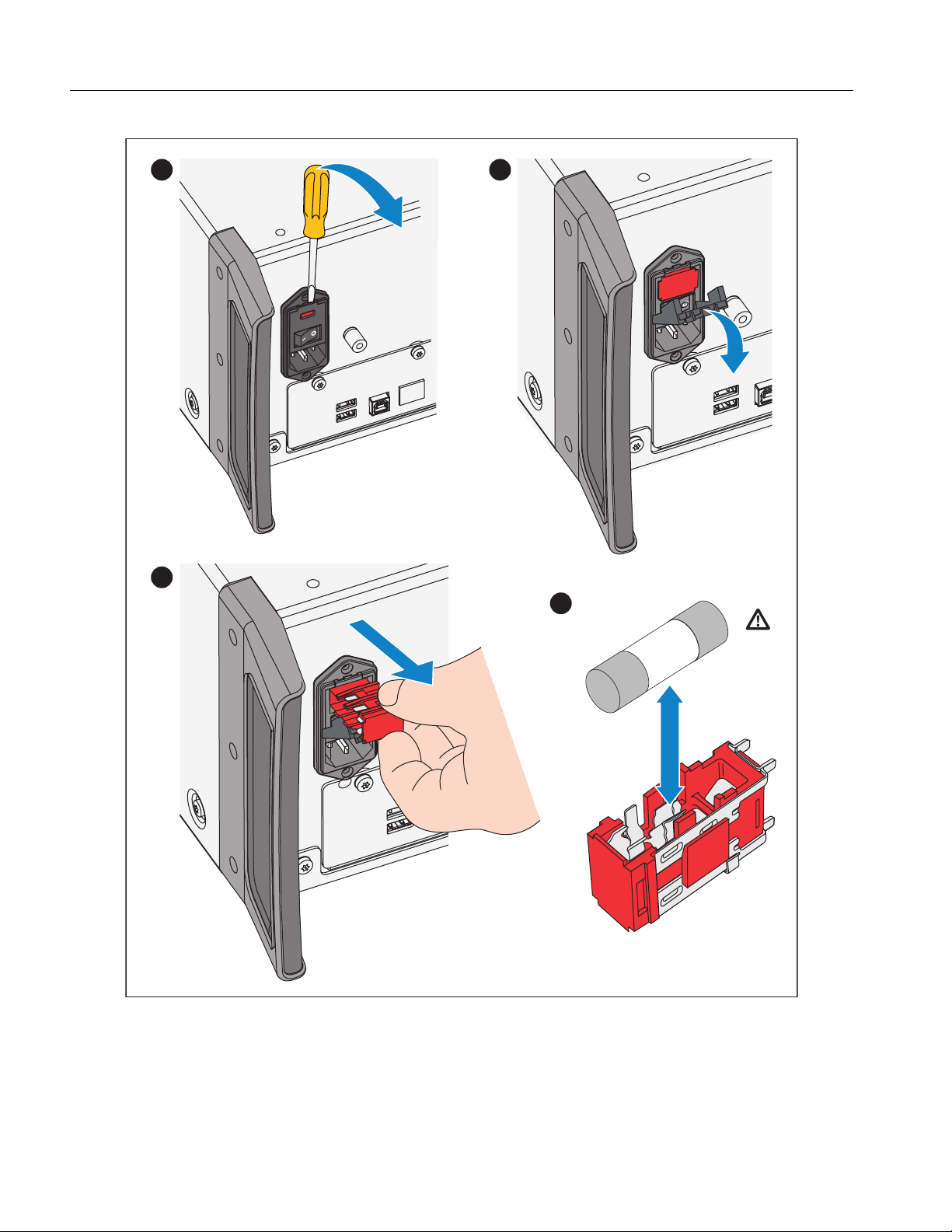

Sustitución del fusible de alimentación de red...................................... 63

Opciones y accesorios .............................................................................. 65

Kit de montaje en bastidor.................................................................... 66

Cable de interfaz IEEE-488 .................................................................. 66

Cables de módem nulo RS-232............................................................ 66

CABLES 55XXA-525A.......................................................................... 66

Códigos de error........................................................................................ 67

iii

Page 6

5560A/5550A/5540A

Manual del operador

Page 7

Introducción

Los modelos 5560A/5550A/5540A Calibrators (el producto o el calibrador) permiten una carga de trabajo de calibración amplia que incluye multímetros digitales (DMM) de banco de 6,5 dígitos y cuentan con características internas y externas que los protegen contra daños y facilitan el transporte para la calibración in situ o móvil. El producto, que se muestra en la figura 1, también puede

automatizarse completamente con MET/CAL El producto es una fuente de alta precisión totalmente programable para los siguientes intervalos:

• Tensión de CC de 0 V a ±1020 V

• Corriente de CC de 0 A a ±30,2 A

• Tensión de CA de 1 mV a 1020 V

• Corriente de CA de 10 μA a 30,2 A.

• Las formas de onda de CA incluyen una onda sinusoidal y una onda cuadrada.

• Valores de resistencia sintetizados de un cortocircuito a 1200 MΩ

• Valores de capacitancia sintetizados de 220 pF a 120 mF

• Valores de inductancia sintetizados de 12 μH a 120 H (Inductancia no disponible en el modelo 5540A).

• Salida simulada para 10 tipos de detectores de temperatura de resistencia (RTD)

• Salida simulada para 17 tipos de termopares

• Salida de potencia simulada (no disponible en el modelo 5540A)

Todas las imágenes que se muestran en este manual son del modelo 5560A a menos que se indique lo contrario.

Nota

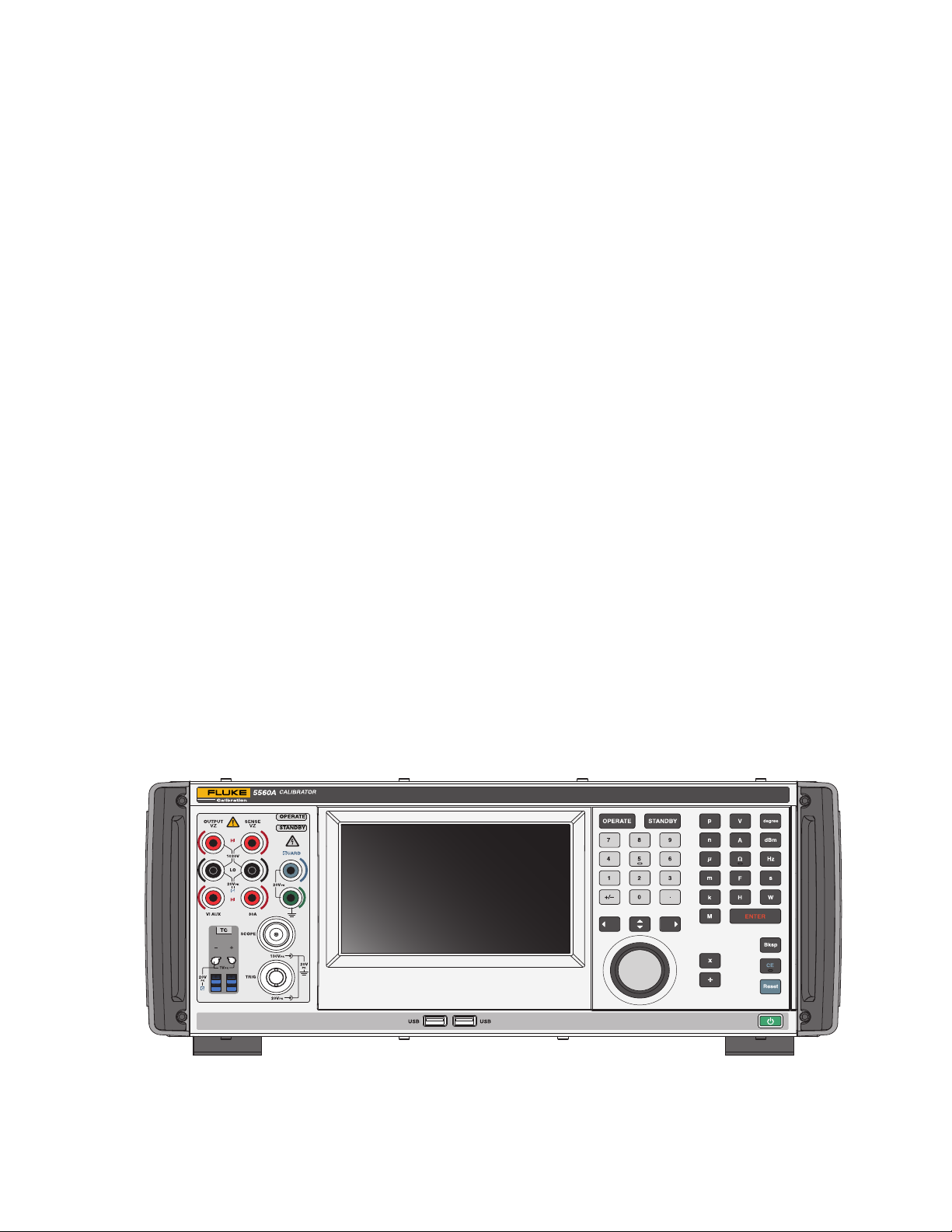

Figura 1. 5560A Calibrator

Page 8

5560A/5550A/5540A

Manual del operador

Entre las características del producto, se incluyen las siguientes:

• Cálculo automático de errores de medición, con valores de referencia que puede seleccionar el usuario.

• x (Multiplicar) y * (Dividir) que cambian el valor de salida en múltiplos de diez o a valores cardinales predeterminados para varias funciones, incluidos la base de tiempos y las etapas de ganancia estándar del osciloscopio.

• Límites de entrada programables que impiden al operador introducir valores que superen los límites de salida predefinidos.

• Salida simultánea de tensión y corriente, simulando una potencia de hasta 30,9 kW (no disponible en el modelo 5540A).

• Entrada y salida de referencia de pulsos de sincronización de 10 MHz. Utilice esta opción para introducir una referencia de alta precisión de 10 MHz para transferir la precisión de frecuencia al calibrador o para sincronizar uno o más calibradores adicionales con un modelo 5560A/5550A/ 5540A principal.

• Salida simultánea de dos tensiones.

• El modo de ancho de banda ampliado genera múltiples formas de onda mínimas de 0,01 Hz y ondas sinusoidales mínimas de 2 MHz.

• Salida variable entre la entrada de referencia de 10 MHz y la OUTPUT principal, y entre las salidas de tensión y de corriente.

• Interfaz estándar IEEE-488 (GPIB), conforme a ANSI/IEEE Standards 488.1-1987 y 488.2-1987.

• Interfaz de datos en serie RS-232 según la norma EIA para control remoto del calibrador.

• Puerto de dispositivo de interfaz de alta velocidad bus serie universal (USB) 2.0 para control remoto del producto con USBTMC.

• Puerto Ethernet 10/100/1000BASE-T integrado para control remoto de la conexión de red del producto.

• Puerto de host USB para guardar los informes de calibración en una unidad flash y proporcionar actualizaciones de firmware.

• Los terminales de entrada Visual Connection Management se iluminan para ayudar a mostrar las configuraciones correctas de conexión de cables.

• Encendido: selección automática de la tensión/frecuencia de línea.

• Pantalla táctil WVGA con control mediante teclado.

Page 9

Calibrador

Contacto con Fluke Calibration

Fluke Corporation opera en todo el mundo. Para obtener información de contacto local, visite nuestro sitio web: www.flukecal.com

Para registrar su producto, ver, imprimir o descargar el último manual o suplemento del manual, visite nuestro sitio web.

Fluke Corporation P.O. Box 9090 Everett, WA 98206-9090

+1-425-446-5500

[email protected]

Información sobre seguridad

Una Advertencia identifica condiciones y procedimientos que son peligrosos para el usuario. Una Precaución identifica condiciones y procedimientos que pueden causar daños en el producto o en el

equipo que se prueba. La información general sobre seguridad se encuentra en el documento impreso Información sobre

seguridad de 5560A/5550A/5540A que se suministra junto con el producto. También está disponible en línea en www.flukecal.com

. Este manual incluye información más específica sobre seguridad.

Especificaciones

Puede consultarlas en la sección Especificaciones de seguridad del manual Información sobre seguridad de 5560A/5550A/5540A. Las especificaciones completas están disponibles

www.flukecal.com

Especificaciones del producto 5540A.

.Consulte las Especificaciones del producto 5560A, Especificaciones del producto 5550A o

Información sobre el servicio

Póngase en contacto con un centro de servicio autorizado de Fluke Calibration si el producto necesita una calibración o reparación durante el período de garantía. Consulte Desembalaje e inspección. Tenga a mano la información sobre el producto, como la fecha de compra y el número de serie para programar la reparación.

Descripción general del funcionamiento

Utilice el producto desde el panel frontal en modo local o de forma remota con los puertos IEEE-488, RS-232, USBTMC o LAN. Para las operaciones remotas, consulte el 5560A/5550A/5540AManual de programación remota en www.flukecal.com. el funcionamiento del producto en una amplia variedad de requisitos de calibración.

Hay disponibles varias opciones de software para integrar

Page 10

5560A/5550A/5540A

Manual del operador

Funcionamiento local

Las operaciones locales típicas incluyen las conexiones del panel frontal al dispositivo sometido a prueba (DUT) y, a continuación, las pulsaciones del teclado y de la pantalla táctil desde el panel frontal para ajustar el producto en el modo de salida necesario.

Uso remoto (GPIB)

El puerto GPIB del panel posterior del producto es un bus de interfaz en paralelo totalmente programable que cumple la norma GPIB (IEEE-488.1) y la norma IEEE-488.2 complementaria. Bajo el control remoto de un controlador de instrumentos, el producto funciona exclusivamente como un transmisor/receptor. Utilice el conjunto de comandos IEEE-488 SET o ejecute el software MET/CAL (opcional) para escribir sus propios programas. Consulte el 5560A/5550A/5540AManual de programación remota en www.flukecal.com para el uso de IEEE-488.

para ver una explicación de los comandos disponibles

Uso remoto (RS-232)

El puerto RS-232 del panel posterior está dedicado a las comunicaciones de datos en serie para manejar y controlar el producto durante los procedimientos de calibración que cumplen con la norma IEEE-488.2 complementaria.

El puerto de datos en serie RS-232 conecta un terminal host o un ordenador personal (PC) al producto. Consulte el 5560A/5550A/5540AManual de programación remota en www.flukecal.com ver una explicación sobre los comandos de RS-232.

para

Uso remoto (USBTMC)

El puerto USB 2.0 tipo B del panel posterior del producto es una interfaz USBTMC completamente programable que cumple la norma de interfaz USBTMC-USB488 y la norma IEEE-488.2 complementaria. Utilice el conjunto de comandos de USBTMC. Consulte el 5560A/5550A/5540A Manual de programación remota en www.flukecal.com disponibles para el uso de USBTMC.

para ver una explicación de los comandos

Uso remoto (Ethernet)

El puerto Ethernet 10/100/1000BASE-T integrado en el panel posterior del producto sirve para controlar remotamente la conexión de red del calibrador y cumple con la norma IEEE-488.2 complementaria. El puerto Ethernet conecta un PC host al producto. Para enviar comandos al producto, hágalo desde una sesión de telnet que se ejecute en el equipo host. Consulte el 5560A/ 5550A/5540AManual de programación remota en www.flukecal.com comandos disponibles para el uso de Ethernet.

para ver una explicación de los

Preparación del producto para su uso

En esta sección se ofrecen instrucciones para el desembalaje y la instalación del calibrador y su conexión a la alimentación. Las instrucciones de conexión de cables distintos al de alimentación se pueden consultar aquí:

• Conexiones del DUT: Consulte Funcionamiento del panel frontal

Para el uso remoto y estos temas, consulte el 5560A/5550A/5540AManual de programación remota en

www.flukecal.com:

• Conexión de interfaz en paralelo IEEE-488

• Conexión de interfaz en serie RS-232C

• Conexiones de interfaz LAN

• Conexiones de interfaz USB 2.0

Page 11

Calibrador

Preparación del producto para su uso

Desembalaje e inspección

Inspeccione el producto e informe inmediatamente al transportista si observara cualquier daño. Las instrucciones para la inspección y las reclamaciones se incluyen en la caja de envío.

Compruebe que en la caja de envío se encuentran todos los equipos estándar indicados en la tabla 1 y verifique la orden de envío para ver si se han solicitado artículos adicionales.

Tabla 1. Equipo estándar

Artículo Modelo o número de pieza

Calibrador 5560A/5550A/5540A

Cable de alimentación Consulte la tabla 3.

[1]

Juego de cables

Caja de transporte 55XXA/CASE, TRANSIT CASE

Información sobre seguridad de 5560A/5550A/5540A 5037050

Manual del operador de 5560A/5550A/5540A Consulte el sitio web de Fluke Calibration.

Especificaciones de 5560A Consulte el sitio web de Fluke Calibration.

Especificaciones de 5550A Consulte el sitio web de Fluke Calibration.

55XXA/LEADS SET

Especificaciones de 5540A Consulte el sitio web de Fluke Calibration.

[1] 55XXA/LEADS SET - Contiene:

Stackable Test Leads

Tensión nominal: 30 V CA o 60 V CC, uso máximo sin contacto Corriente nominal: 30 A, máx.

Shielded Calibration Test Leads

Tensión nominal: 1000 V máx. Solo para uso de calibración; transitorios máx. de 1500 V pico Uso sin contacto Corriente nominal: 3,2 A, máx.

High Current Test Leads

Tensión nominal: 30 V CA o 60 V CC, uso máximo sin contacto Corriente nominal: 30 A, máx.

Thermocouple Extension

Extensión de termopar, 0,9 m (3 pies), J (cable marrón, conectores negros) Extensión de termopar, 0,9 m (3 pies), K (cable marrón, conectores amarillos) Extensión de termopar, 0,9 m (3 pies), CU (cable blanco, conectores blancos) Conjunto de termopar, tipo K, con sonda, conector moldeado Conjunto de termopar, conjunto de tipo J con extensiones Cortocircuito de termopar, conector, termopar, cortocircuitado, Cu-Cu, blanco Adaptador de termopar tipo K - Fluke

Page 12

5560A/5550A/5540A

Manual del operador

Tabla 2. Accesorios de calibración opcionales

Artículo Modelo Número de pieza

Juego de termopar y cables de prueba

1, 2, and 10-Turn Current Coil 55XXA/COIL 10 5128219

50-Turn Current Coil 55XXA/COIL 50 5128228

DMM Autocal Adapter 55XXA/DMMCAL 5128237

Kit de transporte para calibraciones in situ 55XXA/PORTKIT 5128243

Caja de transporte

55XXA-525/ LEADS SET

55XXA/CASE, TRANSIT CASE

5128204

5128255

Selección de la tensión de red

El calibrador detecta automáticamente la tensión de la red eléctrica cuando se pulsa el botón de encendido (tabla 4,

T) y se configura para funcionar a ese nivel de tensión. Las tensiones nominales

de la red eléctrica que oscilan entre 100 Vrms y 120 Vrms, y entre 220 Vrms y 240 Vrms (±10%) son aceptables, con frecuencias de 47 Hz a 63 Hz.

Conexión a la línea de alimentación

Advertencia XW

Para evitar posibles descargas eléctricas, incendios o lesiones personales:

• Conecte un cable de alimentación de red de tres hilos homologado a una toma de corriente con conexión a tierra.

• Asegúrese de que el producto esté conectado a tierra antes de usarlo.

• No utilice alargadores ni adaptadores.

El producto se envía con el enchufe de alimentación adecuado para el país de compra. Si necesita un tipo diferente, consulte la tabla 3 para los tipos de enchufes de alimentación de red disponibles en Fluke Calibration.

Después de comprobar que está instalado el fusible correcto para esa tensión de red, conecte el producto a una toma de tres clavijas con conexión a tierra.

Page 13

Calibrador

Preparación del producto para su uso

Tabla 3. Tipos de cables de alimentación disponibles en Fluke Calibration

Número Tipo Tensión/corriente

A B C D E F G

América del Norte 120 V/15 A LC-1

América del Norte 240 V/15 A LC-2

Europeo universal 220 V/15 A LC-3

Reino Unido 240 V/13 A LC-4

Suiza 220 V/10 A LC-5

Australia 240 V/10 A LC-6

Sudáfrica 240 V/5 A LC-7

Número de opción de

Fluke

Protección contra sobrecargas

El producto proporciona protección contra potencia inversa y desconexión inmediata. La protección contra potencia inversa evita daños en el producto por sobrecargas ocasionales,

accidentales, de modo normal y de modo común hasta un máximo de ±300 V pico. No pretende ser una protección contra el uso indebido frecuente (sistemático y repetido). Dicho uso indebido provocará que el producto falle.

Para voltios, ohmios, capacitancia, inductancia y funciones de termopar, hay una protección de desconexión rápida. Esta protección detecta tensiones aplicadas superiores a 20 V en los terminales de salida. Desconecta rápidamente los circuitos internos de los terminales de salida y pone el producto en reposo cuando se producen sobrecargas.

Page 14

5560A/5550A/5540A

Manual del operador

Colocación y montaje en bastidor

Advertencia XW

Para prevenir posibles descargas eléctricas, incendios o lesiones personales, no restrinja el acceso al cable de alimentación principal del producto. El cable de alimentación principal es el dispositivo de desconexión principal. Si no se puede acceder al cable de alimentación mediante el montaje en bastidor, se debe proporcionar, como parte de la instalación, un interruptor de desconexión principal accesible y con la capacidad adecuada.

Coloque el producto sobre un banco de trabajo o móntelo en un bastidor para equipos de ancho estándar de 61 cm (24 pulgadas) de profundidad. Para su uso en un banco de trabajo, el producto dispone de unas patas antideslizantes y que no producen daños. Para montar el producto en un bastidor para equipos, utilice el 5560A/5550A/5540A Rack Mount Kit (Y5538). El kit incluye las instrucciones de montaje y la tornillería.

Consideraciones con respecto al enfriamiento

Precaución W

Para evitar daños en el producto, asegúrese de que el espacio a su alrededor cumple los requisitos mínimos que se indican a continuación.

La precisión y fiabilidad de todas las piezas internas del producto se mejoran manteniendo la temperatura interna lo más fría posible. Prolongue la vida útil del producto y mejore su rendimiento observando estas reglas:

• Mantenga las rejillas de ventilación del producto libres de obstrucciones (a 7,5 cm o 3 pulgadas de las paredes cercanas o de los armarios del bastidor). El ventilador aspira aire desde el lado izquierdo del producto.

• Las perforaciones del escape en la parte trasera del producto deben estar libres de obstrucciones.

• El aire que entra en el producto debe estar a temperatura ambiente: asegúrese de que el aire de escape de otro instrumento no se dirija a la entrada del ventilador.

Page 15

Calibrador

Contraseña de seguridad de calibración

La integridad de la calibración del producto está protegida mediante una contraseña de seguridad que debe introducirse antes de guardar nuevas constantes de calibración en la memoria no volátil. Esta contraseña sustituye a los interruptores de calibración de hardware que se encuentran en calibradores más antiguos, como el Fluke 5522A. Al igual que con el modelo 5522A, la contraseña protege también la capacidad para establecer la fecha para el reloj interno de tiempo real.

Si no se ha introducido la contraseña, el producto está protegido. Una vez que la contraseña se introduce, el producto está desprotegido. El producto se protege a sí mismo cuando se reinicia o cuando se cierran los menús de configuración. El producto puede desprotegerse en cualquier momento a través de la interfaz de comunicación remota con el comando CAL_SECURE y mediante la introducción de la contraseña.

La contraseña contiene de 1 a 8 dígitos decimales. El producto se envía con la contraseña establecida en el número de serie del producto. Si está conectado a una red, Fluke Calibration recomienda encarecidamente que cambie la contraseña predeterminada. Para cambiar la contraseña, seleccione Configurar > Calibración > Cambiar contraseña. El producto solicita la contraseña actual y, a continuación, la nueva contraseña. La contraseña también se puede cambiar a través de la interfaz remota con el comando CAL_PASSWD.

Asegúrese de guardar la contraseña en un lugar seguro. Si pierde la contraseña, deberá reparar el producto en Fluke Calibration. Consulte Contacto con Fluke Calibration.

Características

Esta sección sirve de referencia para las funciones y la ubicación de características del panel frontal y posterior del calibrador. Lea esta información antes de utilizar el calibrador. Las instrucciones de uso del panel frontal del calibrador se encuentran en Funcionamiento del panel frontal. Las instrucciones de uso remoto se encuentran en el 5560A/5550A/5540AManual de programación remota en

www.flukecal.com

El panel frontal incluye Visual Connection Management Terminals. Al pulsar E después de introducir un valor, se iluminan los terminales correspondientes, ya sea en modo de reposo (Standby) o modo de operación (Operate). Los terminales ofrecen una guía visual para las conexiones de cables adecuadas para funciones específicas, protegen al usuario indicando qué terminales están activos y protegen el calibrador de daños causados por conexiones incorrectas.

Características del panel frontal

Las características del panel frontal (incluidos todos los controles, pantallas, indicadores y terminales) se muestran y se describen en la tabla 4.

Page 16

5560A/5550A/5540A

Manual del operador

Tabla 4. Características del panel frontal

Número Descripción

Terminal VI AUX (salida de corriente de 3,1 A) cuando se selecciona

Terminal OUTPUT LO

≤3,1 A.

[1] [2]

Terminal Volts/Impedance (VZ) OUTPUT HI de capacitancia e inductancia, y simulación del detector de temperatura de resistencia (RTD).

Terminal Volts/Impedance (VZ) SENSE HI 2 o 4 cables en la funciones de impedancia, utilice los terminales Volts/Impedance (VZ) SENSE para detectar en el DUT.

Utilice la detección externa en las funciones de tensión cuando el DUT consuma corriente suficiente para producir una caída de tensión significativa en los cables, y en las funciones de impedancia cuando el DUT tenga una entrada de cuatro cables. La detección externa también se utiliza para la compensación de dos cables en las funciones de impedancia para permitir la compensación a los terminales DUT.

Terminal SENSE LO

Terminal 30A

[1]

[1] [2]

- El terminal de 30 A es la fuente de salida de corriente cuando se selecciona el rango

de 30 A (más de 3,1 A a 30,2 A).

[1]

- Este terminal es la fuente de salida de corriente

[1]

- Terminal para tensión CA y CC, resistencia, fuentes

[1]

- En las funciones de tensión o para la compensación de

Page 17

Tabla 4. Características del panel frontal (cont.)

Número Descripción

Los indicadores OPERATE y STANDBY están situados encima de los terminales de salida. El indicador OPERATE se ilumina cuando el valor de salida y la función que se muestran en la pantalla

están activos en los terminales seleccionados. El indicador STANDBY situado encima de los terminales de salida se ilumina cuando el valor de salida y la función que se muestran en la pantalla no están activos en los terminales iluminados.

Calibrador

Características

El indicador HIGH VOLTAGE se ilumina cuando hay alta tensión (>30 V) en los terminales de salida.

Terminal GUARD protección interno. Este blindaje está unido a la toma a tierra de señal OUTPUT dentro del calibrador, a menos que se seleccione la protección externa. Consulte Protección externa.

Terminal Earth Ground - El terminal EARTH siempre está conectado a la toma de tierra del chasis.

La pantalla táctil a color muestra la amplitud medida, la frecuencia y otras condiciones y mensajes activos. La pantalla proporciona controles que no están disponibles solo con el teclado. La interfaz del calibrador consta de varios menús, opciones seleccionables y teclas programables azules (en la parte inferior de la pantalla).

Pulse J para ajustar el producto en el modo Operar. Este modo se indica mediante el indicador

OPERATE (

[1]

El terminal GUARD siempre está conectado internamente al blindaje de

G) y también en la pantalla.

Advertencia XW

Para evitar posibles descargas eléctricas, incendios o lesiones personales, tenga cuidado mientras el producto está en modo Operar. Los terminales pueden tener tensiones que podrían causar lesiones o la muerte.

Pulse L para ajustar el producto en el modo de reposo. Este modo se indica mediante el indicador STANDBY (

Utilice el teclado numérico para introducir los dígitos de la amplitud y la frecuencia de salida.

Utilice una tecla de prefijo métrico (si es necesario) y una tecla de unidades de salida para seleccionar la función de salida del producto.

G) y también en la pantalla.

Pulse E para cargar los ajustes de salida introducidos con las teclas numéricas y de unidades de salida. Si pulsa el producto presupone la unidad principal de la función mostrada actualmente. En el modo de error (edición),

Pulse B (retroceso) para borrar y volver a introducir un número.

E restablece la salida al valor de la referencia.

E sin identificar las unidades de la entrada, en las funciones de salida única,

Page 18

5560A/5550A/5540A

Manual del operador

Tabla 4. Características del panel frontal (cont.)

Número Descripción

Pulse C (borrar entrada) para eliminar una entrada del teclado parcialmente completada de la pantalla.

Pulse R para cancelar el estado de funcionamiento actual del producto. Esto devuelve el producto al estado predeterminado de encendido.

Pulse O (interruptor de alimentación iluminado) para encender y apagar el producto.

Pulse x (tecla de multiplicación) para cambiar la salida a 10X el valor de referencia (no necesariamente el valor de salida actual) si el valor está dentro de los límites de rendimiento. Esta tecla ajusta el calibrador en Reposo si el cambio es de ≤30 V a >30 V. En algunas funciones del osciloscopio,

Pulse * (tecla de división) para cambiar la salida a 1/10 del valor de referencia (no necesariamente el valor de salida actual) si el valor está dentro de los límites de rendimiento. En algunas funciones del osciloscopio,

Pulse X, Y o Z (teclas de selección) para seleccionar una señal de salida o un dígito específico. Las teclas permiten ajustar la magnitud de los cambios moviendo el dígito resaltado. X cambia la selección entre los valores principales de la pantalla. En la práctica, para salidas de tensión y corriente, estas teclas (con el mando de edición) ajustan la salida hasta que el DUT lee correctamente. A continuación, la pantalla muestra la desviación del DUT con respecto a la referencia.

Gire el mando de edición hacia la derecha para aumentar el valor de salida del dígito activo. Gire el mando de edición hacia la izquierda para reducir el valor de salida del dígito activo. Si un dígito

se aumenta o reduce más allá de 0 o 9, se activará también el dígito situado a su izquierda o derecha. Para algunos valores, aparece en la pantalla un error que muestra la diferencia entre la salida original (de referencia) y la nueva salida.

x cambia la salida a la siguiente etapa más alta de la secuencia.

* cambia la salida a la siguiente etapa inferior de la secuencia.

[1] Terminales Visual Connection Management Los terminales correspondientes se iluminan en verde o azul cuando se pulsa E, ya sea en los modos

[2] El terminal bajo para salidas de corriente cambia de salida baja a detección baja al cambiar de salida única a potencia simulada (salida doble).

Utilice los puertos host USB del panel frontal (y posterior) para guardar los datos del informe de calibración en una unidad flash o para actualizar el firmware del producto.

El conector tipo N SCOPE OUT (Osciloscopio) se utiliza para las salidas durante la calibración del osciloscopio. Esta opción solo está activa cuando se ha instalado una opción de calibración del osciloscopio.

El conector BNC TRIG (activador del osciloscopio) se utiliza para activar el osciloscopio durante las calibraciones de este. Esta opción solo está activa cuando se ha instalado una opción de osciloscopio.

El conector TC (termopar) es para medición y suministro de temperatura del termopar. Este conector acepta conectores TC estándar, conectores TC en miniatura y cables desnudos.

de reposo u operación. Los terminales ofrecen una guía visual para las conexiones de cables para funciones específicas, protegen al usuario indicando qué terminales están activos y protegen el producto de daños causados por conexiones incorrectas.

Page 19

Calibrador

Características

La pantalla

En la tabla 5 se muestra una pantalla de ejemplo. Tenga en cuenta que este es solo un ejemplo de referencia. La pantalla cambia y permite acceder a diferentes partes de la interfaz de usuario, según la función en la que se encuentre el calibrador.

Nota

La alimentación CA y otras salidas dobles no están disponibles en el modelo 5540A. Estos elementos se indican a lo largo de este manual.

Tabla 5. Pantalla de ejemplo

Número Descripción

Indicador Operate/Standby.

Seleccione los botones de formas de onda. Pulse para abrir la sección de forma de onda. En algunas funciones, los botones situados aquí abren los paneles de selección de RTD o de termopar.

Page 20

5560A/5550A/5540A

Manual del operador

Tabla 5. Pantalla de ejemplo (cont.)

Número Descripción

Interruptor de bloqueo de rango. No disponible en todas las funciones.

Indicador PK-PK y RMS

Consulte Teclas programables.

Consulte Menú de configuración.

Consulte Menú de funciones.

El botón de sincronización de fase de varias unidades envía un pulso de sincronización desde el calibrador principal en un sistema con dos o más calibradores.

Botón de ajuste de fase: auxiliar a salida. Pulse para abrir el panel Ajustar fase y ajustar la fase entre Tensión y Corriente para las funciones de alimentación CA.

Botón de ajuste de fase: salida a referencia. Pulse para abrir el panel Ajustar fase y ajustar la fase entre la señal OUTPUT y la referencia de 10 MHz.

Indicador de tensión peligrosa Se ilumina cuando la salida está programada a un valor superior a 30 V rms.

Botón de función seleccionado. Pulse para abrir el menú de funciones. Consulte Menú de

funciones.

Page 21

Características

Características del panel posterior

Las características del panel posterior (incluidos todos los terminales, tomas de corriente y conectores) se muestran en la tabla 6.

Tabla 6. Características del panel posterior

Calibrador

Número

Descripción

Advertencia XW

Para evitar el riesgo de descarga eléctrica, conecte el cable de alimentación de tres hilos suministrado a una toma de corriente con conexión a tierra. No use un adaptador de dos conductores o un alargador; de lo contrario, romperá la conexión de protección a tierra.

El módulo de entrada de alimentación CA proporciona un conector de tres clavijas conectado a

tierra que acepta el cable de alimentación, un mecanismo de interruptor para seleccionar el tensión de la línea de funcionamiento y un fusible de alimentación de red. Consulte Selección de la tensión

de red.

El interruptor de alimentación CA trasero debe estar en la posición de encendido (I) para que pueda funcionar el interruptor de alimentación del panel frontal.

Fusible de alimentación de red. Consulte Sustitución del fusible de alimentación de red para obtener información sobre la clasificación de los fusibles.

El borne CHASSIS GROUND está conectado a tierra internamente al chasis. Si el calibrador es el punto de referencia de la toma de tierra en un sistema, este borne de conexión puede usarse para conectar otros instrumentos a la toma de tierra. Consulte Conexión del calibrador a un DUT para obtener más información.

Cubierta del transformador

Page 22

5560A/5550A/5540A

Manual del operador

Tabla 6. Características del panel posterior (cont.)

Número Descripción

Para control de un futuro amplificador externo.

El conector BNC10 MHz OUT transmite la señal de reloj interna o externa de 10 MHz a otro 5560A/ 5550A/5540A para sincronizar uno o más productos secundarios con un producto principal.

El conector BNC 10 MHz IN aplica una señal de reloj externa opcional al calibrador. Esto sustituye a la señal de reloj interna normal de 10 MHz del calibrador. La precisión de frecuencia del calibrador se rige por la precisión de frecuencia de la señal de reloj interna o externa. Este conector también se utiliza para conectar el calibrador como unidad secundaria a otro calibrador. Esta conexión se utiliza para la calibración de potencia multifásica con varios calibradores.

Un conector macho (DTE) RS-232 Serial Port para control remoto del calibrador. Consulte el 5560A/5550A/5540AManual de programación remota en www.flukecal.com cableado adecuado, las instrucciones de programación remota y cómo configurar la interfaz en serie y conectarse a ella.

El conector IEEE-488 es una interfaz en paralelo estándar para utilizar el calibrador en control remoto como un transmisor/receptor en el bus IEEE-488. Consulte el 5560A/5550A/5540AManual de programación remota en www.flukecal.com y la programación remota.

Conector LAN 10/100/1000 Base/T Ethernet para el control remoto del calibrador. Consulte el 5560A/5550A/5540AManual de programación remota en www.flukecal.com instrucciones sobre el cableado adecuado, cómo configurar la interfaz y como para transmitir datos desde el calibrador. En la sección también se describe cómo utilizar la interfaz Ethernet para control remoto.

USB Control Device es un puerto remoto para control remoto del calibrador. Consulte el 5560A/ 5550A/5540AManual de programación remota en www.flukecal.com

sobre la conexión de la interfaz USBTMC y sobre la programación remota.

para obtener instrucciones sobre la conexión del bus

para obtener instrucciones

para conocer el

para obtener

Los puertos USB Host utilizan los puertos USB del panel posterior (y frontal) para guardar los datos del informe de calibración en una unidad flash. Estos puertos también se utilizan para actualizar el firmware del producto.

Lista de opciones instaladas.

Page 23

Calibrador

Funcionamiento del panel frontal

Advertencia XW

El calibrador es capaz de suministrar tensiones letales. Para evitar el riesgo de descarga eléctrica, no realice conexiones a los terminales de salida cuando haya tensión. Es posible que la colocación del producto en modo de espera no sea suficiente para evitar el riesgo de descargas eléctricas, ya que podría pulsarse por error el botón J . Pulse el botón R y compruebe que el calibrador está en estado de espera antes de realizar conexiones con los terminales de salida.

En esta sección se explica cómo utilizar el calibrador desde el panel frontal. Para obtener una descripción de los controles del panel frontal, la pantalla y los terminales, consulte Características.

Encendido del calibrador

Advertencia XW

Para evitar posibles descargas eléctricas, incendios o lesiones personales, asegúrese de que el producto está conectado a tierra antes de usarlo.

Antes de encender el calibrador, asegúrese de que el interruptor de alimentación de red trasero está en la posición de encendido I (ON) y de que el botón de encendido está iluminado. A continuación,

pulse el botón de encendido delantero ( ). El calibrador se enciende. Cuando se enciende el calibrador, completa una rutina de autocomprobación. Si la autocomprobación

falla, la pantalla identifica un código de error. Para obtener una descripción de los códigos de error, consulte Mantenimiento. Después de la autocomprobación, la función DCV aparece en la pantalla. Al pulsar R, el producto vuelve a esta pantalla.

Calentamiento del calibrador

Cuando encienda el calibrador, deje que los componentes internos se estabilicen durante un período de calentamiento de al menos 30 minutos. Esto garantiza que el calibrador cumpla o supere sus especificaciones.

Si apaga el calibrador después del calentamiento y vuelve a encenderlo, deje que transcurra un período de calentamiento de al menos el doble del tiempo que estuvo apagado (máximo de 30 minutos). Por ejemplo, si el calibrador se apaga durante 10 minutos y se vuelve a encender, deje que transcurra un período de calentamiento de al menos 20 minutos.

Menús

La interfaz de usuario del producto incluye teclas, el mando situado a la derecha del panel frontal y los menús, botones y teclas programables de la pantalla. En la tabla 4 se explica brevemente un ejemplo de pantalla. La pantalla contiene el sistema de menús en el que se visualiza, cambia y guarda la configuración del producto.

Teclas programables

En la parte inferior de las pantallas de cada función hay teclas programables azules. Al igual que con otros productos de Fluke Calibration, las opciones de las teclas programables cambian según la función que esté activa en la pantalla. Las teclas programables solo son visibles mientras se encuentra en una función. No son visibles mientras se encuentra en un menú.

Las pantallas y los menús se explican en las siguientes secciones.

Page 24

5560A/5550A/5540A

Manual del operador

Pantalla VCC

La pantalla de VCC (voltios de corriente continua) es la primera pantalla que aparece al encender el producto. Esta pantalla muestra la tensión CC que se introduce actualmente en el producto. Al encender el producto por primera vez, la salida se establece de forma predeterminada en 0 mV CC, en reposo, rango de 120 mV. La pantalla VCC tiene estas teclas programables diferentes:

• Función (consulte Menú de funciones)

• Guarda (consulte Tecla programable de protección)

• Detección (inactivo cuando EXTERNO no está disponible) (consulte Tecla programable de sensor)

• Configurar (consulte Menú de configuración)

Menú de configuración

La configuración inicial del producto establece la configuración predeterminada a partir de ese momento. El menú de configuración (Configurar) es un conjunto de menús y pantallas multicapa que se utiliza para establecer los parámetros del producto. El menú de configuración se compone de los siguientes submenús:

• Calibración

• Config. del Instrumento

• Ajustes del sistema

• Prueba y Diag. Automático

• Idiomas

• Acerca de

En las secciones siguientes se explican estos submenús.

Nota

Algunos elementos del menú de configuración deben ajustarse manualmente.

Para seleccionar o realizar cambios en elementos de menú individuales:

1. Toque el elemento de menú.

2. Seleccione la opción de menú.

3. Toque x en la lista de submenús para cerrar el menú.

Algunas de las opciones de menú utilizan controles deslizantes para cambiar el parámetro. Toque y deslice el control deslizante para mover la barra de desplazamiento hacia la izquierda o la derecha. Algunos menús utilizan barras de desplazamiento. Toque y deslice hacia arriba o hacia abajo para mover la barra de desplazamiento.

Menú config. > Calibración

El menú de calibración (Menú config. > Calibración) es la primera opción de la lista de submenús que se muestra a la izquierda del menú de configuración.

El menú de calibración incluye:

• Temperatura ambiente

• Humedad ambiental

• Ajuste del cero

• Ajuste de 5560A/5550A/5540A

•

Ω - Ajuste del cero

• Ajuste del osciloscopio (inactivo cuando no hay ninguna opción de osciloscopio instalada)

• Ajustar fecha/temperatura de verificación

• Cambiar contraseña (consulte Contraseña de seguridad de calibración)

Page 25

Calibrador

Menús

Menú config. > Config. del Instrumento

El menú de configuración del instrumento (Menú config. > Config. del Instrumento) es la segunda opción de la lista de submenús que se muestra a la izquierda del menú de configuración. Los parámetros no son volátiles y permanecen definidos después de reiniciar el producto o cuando se enciende el producto.

Nota

Hay una barra de desplazamiento a la derecha de la pantalla. Coloque el dedo en cualquier lugar de la sección activa de la pantalla y arrastre el dedo para mover el contenido de la pantalla.

El menú de configuración del instrumento incluye:

• Límites de salida

• Ajuste o visualice los límites superior e inferior de tensión CA y CC, así como de corriente de los terminales.

• Restaure los valores predeterminados de límites

• Valores predeterminados

• Ajuste o visualice los valores predeterminados del producto

Las opciones de configuración del producto se encuentran en la tabla 7.

Tabla 7. Opciones de configuración del producto

Parámetro Opciones de configuración

Tipo de termopar

Tipo de RTD

Unidad de temperatura

Escala de temperatura

Referencia dBm

Intervalo de verificación 90 días, 1 año, 2 años

Nivel de confianza 95%, 99%

Referencia del error Valor nominal, Valor verdadero

Reloj de referencia Interno, Externo

Botón de sincronización de fase para varias unidades

Unidad de error

Valor predeterminado de la referencia de fase

[1]

Valor predeterminado de sobrecarga del osciloscopio

[1]

A1 (BP, A), B, C, D, E, G, J, K, L, N, R, S, T, U, XK, J, N, T, 10μV/°C, 1mV/°C

Pt 100 (3926), Pt 100 (3916), Pt 100 (385), Pt 200 (385), Pt 500 (385), Pt 1000 (385), Ni120 (672), Cu10 (427), Cu50 (428), Cu100 (428)

°C/°F

ITS-90, IPTS-68

50, 100, 300, 1k (dBv), 75, 135, 600, 1200, 90, 150, 900

Mostrar, Ocultar

Notación científica, Porcentaje, Partes por millón (x10-6) cuando <10 PPM, <100 PPM, <1000 PPM

-180,0 a 180,0

1,0 a 60,0 segundos

Page 26

5560A/5550A/5540A

Manual del operador

Tabla 7. Opciones de configuración del producto

Parámetro Opciones de configuración

Mostrar especificaciones secundarias Mostrar o Hide Ocultar

Restablecer valores de fábrica -

[1] Los cambios realizados en estos valores predeterminados no afectan al ajuste activo actual hasta que se restablezca, se

reinicie o se vuelva a seleccionar la función a través del menú de funciones.

Los valores predeterminados de configuración del producto se encuentran en la tabla 8.

Tabla 8. Valores predeterminados del producto

Parámetro Valor predeterminado

Brillo de la pantalla 50 Brillo de LED 50 Mostrar botón de sincronización verdadero Mostrar especificaciones verdadero Formato de hora HOUR12 Formato de fecha MDA Contraseña 5560 Cadena de informe 5560 hello world Fecha de verificación 1970-01-01,00:00:00 Fecha de ajuste a cero 1970-01-01,00:00:00 Fecha de ajuste de red 1970-01-01,00:00:00 Fecha de ajuste del osciloscopio 1970-01-01,00:00:00 Fecha desprotegida 1970-01-01,00:00:00 Número de serie 00000000 Cadena PUD 5560A Recuento de calibración 0 Intervalo de calibración I1Y Nivel de confianza C95 Corriente máx. 30,2 Corriente mín. -30,2 Referencia dBm Z600 Grado predeterminado CELSIUS Referencia del error NOMINAL

Page 27

Tabla 8. Valores predeterminados del producto (cont.)

Parámetro Valor predeterminado

Unidad de especificación PORCENTAJE Dirección GPIB 4 GPIB activado verdadero Idioma INGLÉS Velocidad de transmisión RS232 BX9600 Bits de datos RS232 DBIT8 RS232 activado verdadero Carácter EOL RS232 CRLF Control de flujo RS232 xon_xoff Interfaz RS232 TERM Paridad RS232 ninguna Bits de parada RS232 SBIT1

Calibrador

Menús

RTD predeterminado PT385 Tipo de Tsense TC RTD predeterminado K Telnet activado verdadero Puerto Telnet 3490 Carácter EOL Telnet CRLF Interfaz Telnet TERM Escala de temperatura predeterminada ITS90 USBTMC activado verdadero Tensión máx. 1020,0 Tensión mín. -1020,0 Unidad de error SCI Reloj de referencia predeterminado INT Valor predeterminado de la referencia de fase 0,0 Valor predeterminado del límite de sobrecarga

del osciloscopio

10,0

Límite de tiempo de sobrecarga 10 Tipo de opción de osciloscopio NINGUNA Opción de osciloscopio detectada falso

Page 28

5560A/5550A/5540A

Manual del operador

Tabla 8. Valores predeterminados del producto (cont.)

Parámetro Valor predeterminado

Acción de fallo de diagnóstico DETENER Dirección MAC Telnet 0.0.0.0 Dirección IP Telnet 0.0.0.0 IP estática Telnet 0.0.0.0 Máscara de red Telnet 255.255.255.0 Puerta de enlace Telnet 0 Puerta de enlace estática Telnet 0.0.0.0 DHCP Telnet verdadero En remoto falso En bloqueo falso Calibrador a tiempo 0,0 Temperatura de verificación interna 0,0 Temperatura de verificación introducida por el

usuario

23,0

Menú config. > Ajustes del sistema

El menú de ajustes del sistema (Menú config. > Ajustes del sistema) es la tercera opción de la lista de submenús que se muestra a la izquierda del menú de configuración. Algunos de estos ajustes requieren la contraseña del producto. Consulte Contraseña de seguridad de calibración. La configuración del sistema se encuentra en la tabla 9.

Tabla 9. Ajustes del sistema

Parámetro Opciones de configuración

Nota

Es necesario desbloquear el producto para cambiar la fecha.

Fecha/Hora

Controles de pantalla

Formato de fecha: MM/DD/AAAA, DD/MM/AAAA, AAAA/MM/DD

Fecha Formato de hora: 12, 24

Hora Restablecer valores predeterminados de fecha/hora

El botón Controles de pantalla permite acceder al menú desplegable Brillo de pantalla, Brillo de LED y el botón Reiniciar de la opción Restablecer valores predeterminados de pantalla. Brillo de pantalla: 0% a 100%, Brillo de LED: 0% a 100%

Configuración del puerto remoto

USB, Ethernet, GPIB, RS-232 (consulte Configuración

del puerto remoto)

Page 29

Calibrador

Configuración del puerto remoto

Utilice el menú Configuración del puerto remoto (en el menú de ajustes del sistema) para activar o desactivar los puertos USBTMC, GPIB, Ethernet y RS-232 mediante un conmutador verde/ blanco. Al tocar los botones de puertos individuales se proporcionan opciones e información adicionales. Consulte el 5560A/5550A/5540AManual de programación remota en

www.flukecal.com

El menú es:

•USB

Contiene información de USBTMC:

• USB0::0x0F7E::0x800A::[número de serie]::INSTR

Donde:

• 0x0F7E: el ID de proveedor de Fluke

• 0x800A: el número de identificación del producto

• [número de serie]: el número de serie del producto (también se encuentra en el panel posterior) o disponible al usar *IDN? en una de las otras interfaces remotas. También puede encontrarlo en el menú Configurar > Acerca de.

Menús

• Restablecer valores predeterminados de USB con el botón Reiniciar.

• Ethernet

• DHCP (ON u OFF)

• Ajustes de la IP estática [Dirección IP, Puerta de enlace, Máscara de subred]

• Dirección MAC

• Puerto

• Carácter de fin de línea (CR/LF, CR, LF)

• Interfaz remota [Terminal, Ordenador]

• Configuración de seguridad de red [Dirección inicial, Dirección final]

• Restablecer valores predeterminados de Ethernet

• GPIB

• Dirección GPIB

• Restablecer valores predeterminados de GPIB

• RS-232

• Bits de datos (8, 7)

• Bits de parada (1, 2)

• Control de flujo [Ninguna, RTS/CTS, XON/XOFF]

• Paridad [Ninguna, Par, Odd (Impar)]

• Velocidad de transmisión (9600, 19200, 38400, 57600, 115200)

• Carácter de fin de línea (CR/LF, CR, LF)

• Interfaz remota [Terminal, Ordenador]

• Restablecer valores predeterminados de RS-232)

Page 30

5560A/5550A/5540A

Manual del operador

Menú config. > Prueba y Diag. Automático

El menú de prueba y diagnóstico automático (Menú config. > Prueba y Diag. Automático) es la cuarta opción de la lista de submenús que se muestra a la izquierda del menú de configuración. El menú de prueba y diagnóstico automático incluye:

• Comprobación de la pantalla táctil

Compruebe la interacción táctil con la pantalla y confirme visualmente la funcionalidad.

• Pruebas de mando/timbre/tecla

• Prueba tecla

• Prueba de mando

• Prueba de la señal acústica Pruebe cada una de las teclas del panel frontal, el mando giratorio y la señal acústica.

• Diagnóstico

Realice comprobaciones de las funciones del calibrador. Siga las instrucciones que aparecen en pantalla para ejecutar el diagnóstico.

• Prueba de LED

Para realizar la prueba:

1. Toque el botón Ejecutar.

2. Toque Siguiente para confirmar visualmente que cada conjunto de LED del terminal frontal se

ilumina de forma que coincida con la representación en pantalla. Puede salir de esta prueba en cualquier momento.

• Prueba de color

Se trata de una prueba automática que pasa por una paleta de colores y, cuando termina, vuelve a la pantalla principal de prueba y diagnóstico automático.

• Acción de fallo de diagnóstico

• Detener

• Continuar

• Abortar Seleccione la respuesta deseada del producto a los errores que se producen durante el

diagnóstico. Una vez iniciado, el diagnóstico se puede cancelar en cualquier momento. Si selecciona la acción

de fallo de diagnóstico de Detener, aparecerá el botón Continuar cuando se produzca un error. Esto permite cancelar o continuar con el diagnóstico. Si selecciona Continuar como acción predeterminada, los errores no se mostrarán hasta que se complete el diagnóstico. Una acción de fallo de diagnóstico de Abortar provoca la cancelación del diagnóstico cuando se produce un error.

Page 31

Calibrador

Menús

Menú config. > Idiomas

El menú de idiomas (Menú config. > Idiomas) es la quinta opción de la lista de submenús que se muestra a la izquierda del menú de configuración. Este menú cambia los menús y controles de pantalla a diferentes idiomas. Un indicador indica la selección de idioma actual.

Las selecciones de idioma disponibles son:

• English (Inglés)

• Español

• Português (Portugués)

• Deutsch (Alemán)

• Français (Francés)

• Pyccκий (Ruso)

日本語 (Japonés)

•

简体中文 (Chino simplificado)

•

한국어 (Coreano)

Menú config. > Acerca de

El menú Acerca de (Menú config. > Acerca de) es la sexta opción de la lista de submenús que se muestra a la izquierda del menú de configuración. Este menú muestra:

• Número de serie

• Fecha de creación

• Versión de SW principal

• Versión de Inguard SW

• Versión de compilación de kernel

• Archivos de licencia [los botones Anterior y Siguiente le permiten desplazarse por los archivos de

licencia]. Pulse Salir para volver al menú de configuración.

Menú de funciones

Esta sección es una breve lista de los cuatro menús de funciones principales. Para obtener más información sobre estos menús y sus submenús, consulte estas secciones:

• Menú de salida única

• Menú de salida doble (no disponible en el modelo 5540A)

• Menú de medición

• Osciloscopio (futura opción)

Page 32

5560A/5550A/5540A

Manual del operador

Menú de funciones > Salida única

El menú de salida única (Menú de funciones > Salida única) ofrece las opciones que se muestran en la tabla 10. Las funciones del menú de salida única se explican en sus respectivas secciones.

Tabla 10. Funciones del menú de salida única

Elemento de menú Consulte la sección

VCC Ajuste de la salida de tensión CC

VCA Ajuste de la salida de tensión CA

ICC Ajuste de la salida de corriente CC

ICA Ajuste de la salida de corriente CA

Resistencia Ajuste de la salida de resistencia

Capacidad Ajuste de la salida de capacitancia

Inductancia Ajuste de la salida de inductancia (no disponible en el modelo 5540A)

Generación de RTD Ajuste de la fuente de simulación de temperatura (RTD)

Simulación de termopar Ajuste de la simulación de termopar

Menú de funciones > Salida doble (no disponible en el modelo 5540A)

El menú de salida doble (Menú de funciones > Salida doble) ofrece las opciones que se muestran en la tabla 11. Las funciones del menú de salida doble se explican en sus respectivas secciones.

Tabla 11. Funciones del menú de salida doble

Elemento de menú Consulte la sección

Potencia DC Ajuste de la salida de alimentación CC

Potencia AC Ajuste de la salida de alimentación CA

Menú de funciones > Medida

El menú de medición (Menú de funciones > Medida) consta únicamente de la función Medida de termopar. Consulte Medición de las temperaturas del termopar.

Page 33

Calibrador

Ajuste a cero el calibrador

Reinicio del calibrador

En cualquier momento durante el uso del panel frontal (excepto durante el uso remoto), puede pulsar R para que el calibrador vuelva al estado de encendido: 0 mV CC, Reposo, rango de 120 mV, todos los valores volátiles ajustados a sus valores predeterminados más recientes.

Ajuste a cero el calibrador

El ajuste a cero configura los circuitos internos, especialmente las desviaciones de CC en todos los rangos de funcionamiento. Para cumplir las especificaciones, es necesario ajustar a cero cada siete días o cuando la temperatura ambiente del calibrador cambie más de 5 °C. La pantalla muestra un mensaje cuando es el momento de ajustar el calibrador. El ajuste a cero es especialmente importante cuando la carga de trabajo de calibración tiene una resolución de 1 mW o 1 mV y cuando se ha producido un cambio significativo de temperatura en el entorno de trabajo del calibrador.

Para ajustar a cero el calibrador:

1. Encienda el calibrador y deje que transcurra un período de calentamiento de al menos 30 minutos.

2. Toque la tecla programable Configurar para abrir el menú de configuración.

3. En Ajuste del cero, toque el botón Ejecutar para abrir el menú de actividad de calibración.

4. Pulse Continuar según sea necesario para seguir con el proceso de ajuste a cero. Pulse Abortar

para salir de esta función.

Modos de operación y reposo

Cuando el indicador OPERATE está encendido y se muestra Operar en la pantalla, el valor de salida y la función que se muestran en la pantalla están activos en los terminales seleccionados. Cuando el indicador STANDBY está encendido y se muestra Reposo en la pantalla, el valor de salida y la función que se muestran en la pantalla están inactivos en los terminales seleccionados. Para activar el modo de operación, pulse J. Para poner el calibrador en reposo, pulse L.

Si se produce cualquiera de estos eventos mientras el calibrador está en funcionamiento, el calibrador pasa automáticamente al estado de reposo:

• Se pulsa R.

• Se selecciona una tensión >30 V cuando la tensión de salida anterior era ≤30 V.

• El calibrador cambia de función.

• La ubicación de salida de la corriente cambia de AUX a 30 A o viceversa.

• Se detecta una condición de sobrecarga.

• Se detecta una condición de potencia inversa.

Page 34

5560A/5550A/5540A

Manual del operador

Conexión del calibrador a un DUT

Advertencia XW

Las salidas con las etiquetas OUTPUT (HI y LO) en las salidas de tensión de fuente, resistencia, capacitancia, inductancia y del detector de temperatura de resistencia (RTD). El terminal LO se conecta a la conexión a tierra de la señal analógica dentro del blindaje de protección. Esta línea de señal puede estar o no conectada al blindaje de protección, según la configuración definida en Guarda. Consulte Cable 55XXA/DMMCAL para obtener una explicación de esta conexión interna. Se necesita una conexión externa para conectar la señal LO a la conexión a tierra del chasis.

Cuando se instala una opción de calibración de osciloscopio, los conectores coaxiales con las etiquetas SCOPE OUT y TRIG proporcionan señales para la calibración del osciloscopio.

La toma con la etiqueta TC se utiliza para medir termopares y generar salidas de termopar simuladas.

Tipos de cables y conectores recomendados

Advertencia XW

Para evitar posibles descargas eléctricas, incendios o lesiones personales, no toque el metal expuesto de los conectores tipo banana, ya que pueden tener tensiones letales.

Los cables que van al calibrador están conectados a los terminales OUTPUT y SENSE. Para evitar errores inducidos por tensiones térmicas (FEM térmicas), utilice conectores y conductores fabricados en cobre o materiales que generan pequeñas FEM térmicas cuando se unen al cobre. Evite el uso de conectores chapados en níquel. Se pueden obtener resultados óptimos utilizando Fluke Model 5730A7002 Low Thermal EMF Test Leads, que están fabricados con cables de cobre y conectores de cobre telurio bien aislados. Consulte Opciones y accesorios.

Cable 55XXA/DMMCAL

El Fluke 55XXA/DMMCAL cable está diseñado específicamente para conectar multímetros digitales portátiles y de banco al calibrador. El cable proporciona todas las conexiones necesarias para la mayoría de los multímetros digitales y proporciona la menor FEM térmica, la menor fuga posible y el mejor rendimiento de CA posible. Además, el cable 55xxA/DMMCAL minimiza el número de cambios de configuración, lo que reduce la intervención del operario y aumenta el rendimiento al calibrar los multímetros digitales. El cable admite la mayoría de los multímetros digitales de terminal tipo banana empotrados. Algunos medidores avanzados pueden tener una función de seguridad de modo que, si se conecta un cable de prueba al terminal mA/ corriente, el medidor emite un pitido y muestra LEAd de forma intermitente. En este caso, retire los cables de corriente mientras comprueba otras funciones.

• Tensión CA y CC

• Todas las resistencias, incluidas 2 W y 4 W con compensación

• Corrientes CA y CC de hasta 15 A

μA o A y el interruptor giratorio se gira a una función sin

Page 35

Conexión del calibrador a un DUT

Toma de tierra del chasis

Protección interna

Toma a tierra de señal OUTPUT LO

GUARD

Toma a tierra de seguridad

a través del cable de

alimentación CA

Borne de conexión de la toma de tierra del

chasis

Borne de conexión OUTPUT LO

Borne de conexión

GUARD

Cuándo utilizar EARTH y GUARD

La figura 2 muestra las conexiones internas realizadas por el ajuste Guard (Guarda).

Calibrador

Figura 2. Conexiones internas EARTH y GUARD

Earth

El terminal OUTPUT LO del panel frontal del calibrador está normalmente aislado de la conexión a tierra (chasis). Para realizar una conexión entre el terminal OUTPUT LO y la toma de tierra, se debe realizar una conexión externa a los terminales de tierra del chasis.

Para evitar los lazos de tierra y el ruido, solo debe tener una conexión de tierra al terminal LO en el sistema. Por lo general, se realizan todas las conexiones a tierra de señal en el DUT. Normalmente, una conexión a tierra solo se utiliza para tensiones CA y CC donde el DUT está aislado de la tierra. Sin embargo, debe haber una conexión a tierra de seguridad para el calibrador. Consulte Conexión a la

línea de alimentación.

Protección externa

La protección es una protección eléctrica, aislada del chasis, que protege los circuitos analógicos. La protección proporciona una ruta de baja impedancia para ruido de modo común y corrientes de lazo de tierra. La protección interna está conectada a OUTPUT LO a través de aproximadamente 30 Ω. Normalmente hay una conexión interna entre la protección y el terminal OUTPUT LO. Al seleccionar el ajuste de protección externo, se rompe esta conexión interna, que permite conectar un cable del terminal GUARD a tierra en otro instrumento en un sistema interconectado. Utilice esta conexión de protección externa siempre que compruebe un DUT que tenga un terminal LO conectado a tierra. Recuerde mantener siempre un solo punto de conexión a tierra en un sistema.

Page 36

5560A/5550A/5540A

Manual del operador

Conexiones de cuatro cables frente a conexiones de dos cables

Las conexiones de cuatro y dos cables se refieren a los métodos utilizados para conectar el calibrador al DUT para cancelar la resistencia del cable de prueba y garantizar la máxima precisión de la salida de calibración. La capacidad de detección externa de las conexiones compensadas de cuatro y dos cables proporciona una mayor precisión para valores de impedancia más bajos. Parte de la configuración de la salida del calibrador para resistencia, capacitancia, inductancia y RTD incluye selecciones para compensación de cuatro cables (Comp 4 Wire), compensación de dos cables (Comp 2 Wire) y sin compensación de dos cables (Comp OFF). (Consulte Ajuste de la salida de

resistencia, Ajuste de la salida de capacitancia, Ajuste de la salida de inductancia (no disponible en el modelo 5540A) y Ajuste de la fuente de simulación de temperatura (RTD). Tenga en cuenta que las

conexiones compensadas de capacitancia e inductancia sirven para compensar las resistencias internas y de los cables, no para las capacitancias o inductancias internas y de los cables. Consulte

Especificaciones para conocer los valores de impedancia en los que haya una compensación

disponible.

Conexión de cuatro cables

La conexión de cuatro cables es habitual para calibrar equipos de medición de laboratorio. Las conexiones de cuatro cables proporcionan una mayor precisión. Consulte Especificaciones para conocer los valores de impedancia en los que haya una compensación disponible.

Compensación de dos cables

La conexión de dos cables es habitual para calibrar multímetros digitales (DMM) portátiles de alta precisión con una entrada de dos cables. Se proporciona una mayor precisión para valores de impedancia más bajos. Para valores más altos, el calibrador desactiva la compensación (Comp OFF). Consulte Especificaciones para conocer los valores de impedancia en los que haya una compensación disponible.

Compensación desactivada

La compensación desactivada es una conexión que se usa habitualmente para calibrar medidores analógicos portátiles o multímetros digitales con una entrada de dos cables. Esta conexión está disponible para la mayoría de los valores de resistencia, capacitancia e inductancia, y normalmente se selecciona cuando el nivel de precisión del medidor analógico o digital no requiere precisión adicional. Esta es la condición predeterminada siempre que se utiliza una salida de impedancia después de una salida que no sea de impedancia.

Conexiones de cables

La tabla 12 contiene una figura para cada tipo de conexión entre un DUT y el calibrador, tomando como referencia las figuras 3 a 10.

Al calibrar los medidores del detector de temperatura de resistencia (RTD) con la conexión de tres terminales que se muestra en la figura 9, asegúrese de que los cables de prueba tengan resistencias idénticas para cancelar cualquier error debido a la resistencia del cable. Esto se puede lograr, por ejemplo, utilizando tres longitudes y tamaños de cable de prueba idénticos y tipos de conector idénticos.

Cuando calibre un medidor de termopar, es importante utilizar el cable de conexión correcto y un conector entre el terminal TC del panel frontal del calibrador y el DUT. Debe utilizar un cable de termopar y conectores que coincidan con el tipo de termopar. Por ejemplo, si simula una salida de temperatura para un termopar de tipo K, utilice un cable de termopar de tipo K y conectores de tipo K para la conexión.

Page 37

Calibrador

INPUT

SENSE

4-WIRE

DUT

Calibrador

DUT

SENSE FUENTE

FUENTE SENSE

Conexión del calibrador a un DUT

Para conectar un calibrador a un DUT:

1. Si el calibrador está encendido, pulse R para suprimir la salida de los terminales del calibrador.

2. Realice las conexiones al DUT seleccionando la cifra adecuada de la tabla 12. Para salidas de

capacitancia, suprima la capacitancia parásita conectando los cables de prueba al DUT, dirigiéndolos (pero sin conectarlos) al calibrador en una superficie no conductiva. Suprima la lectura en el DUT utilizando rel, offset o null, según el método aplicable, y conecte los cables de prueba al calibrador.

Tabla 12. Conexiones del DUT

Salida del calibrador Referencia de la figura

Resistencia Capacitancia Inductancia (no disponible en el modelo 5540A)

Tensión CC o CA Corriente CC o CA <3 A Corriente CC o CA ≤3 A Simulación de RTD Simulación de termopar

Consulte la explicación de Conexiones de cuatro cables frente a conexiones de dos cables.

3 Impedancia: compensación de cuatro cables 4 Impedancia: compensación de dos cables 5 Impedancia: compensación desactivada 6 Tensión CC/CA 7 Corriente CC/CA <3 A 8 Corriente CC/CA ≥3 A. 9 Temperatura (RTD): conexión de tres terminales 10 Temperatura (termopar)

Figura 3. Conexión del DUT: Impedancia (compensación de cuatro cables)

Page 38

5560A/5550A/5540A

TRUE RMS MULTIMETER

MIN MAX

RANGE HOLD

REL Hz

OFF

PEAK MIN MAX

COM

VmA A

Calibrador

DUT

TRUE RMS MULTIMETER

MIN MAX

RANGE HOLD

REL Hz

OFF

PEAK MIN MAX

COM

VmA A

Calibrador

DUT

Manual del operador

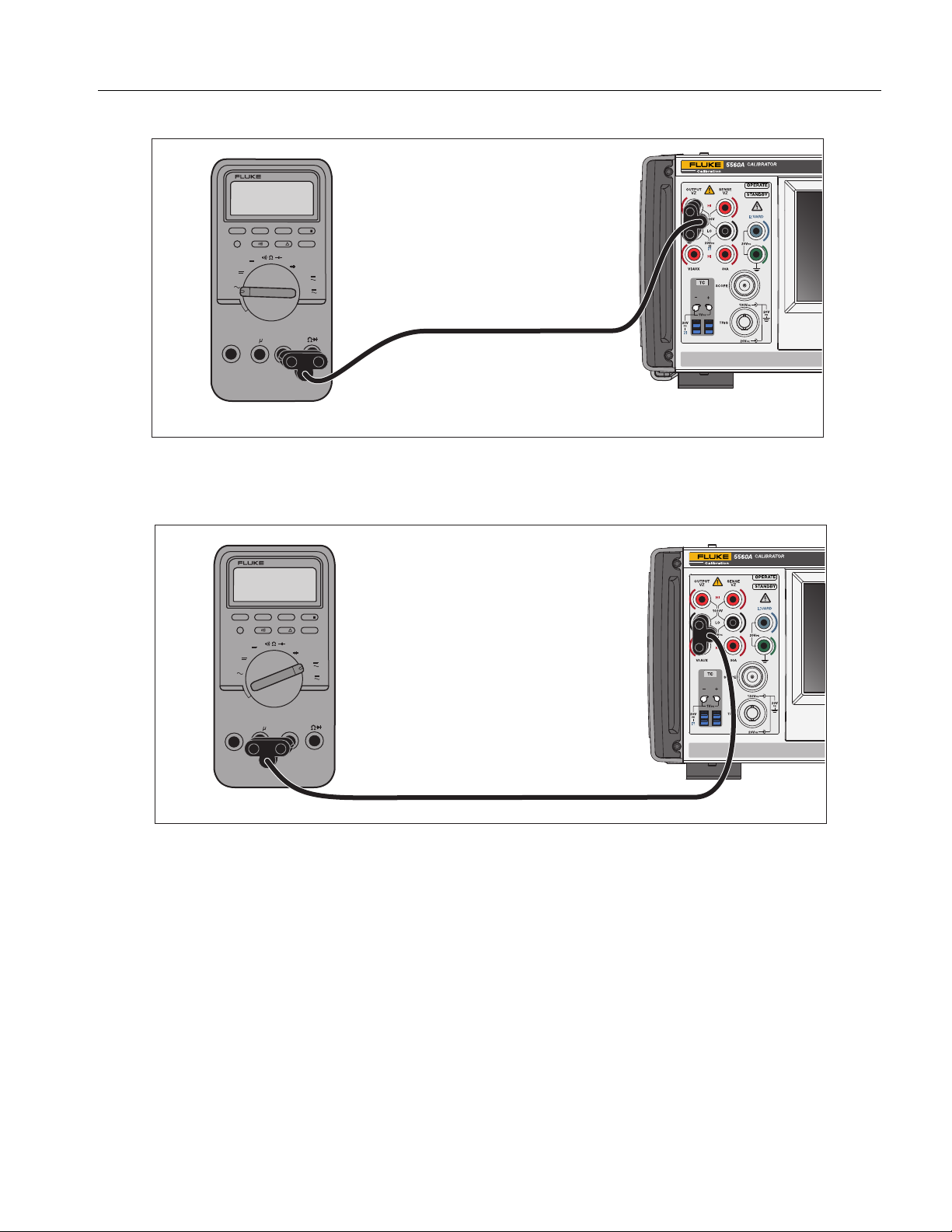

Figura 4. Conexión del DUT: Impedancia (compensación de dos cables)

Figura 5. Conexión del DUT: Impedancia (compensación desactivada)

Page 39

Conexión del calibrador a un DUT

TRUE RMS MULTIMETER

MIN MAX

RANGE HOLD

REL Hz

OFF

PEAK MIN MAX

COM

VmA A

TRUE RMS MULTIMETER

MIN MAX

RANGE HOLD

REL Hz

OFF

COM

mA A

PEAK MIN MAX

Figura 6. Conexión del DUT: Tensión CC/CA

5522A

Calibrador

CALIBRATOR

Figura 7. Conexión del DUT: Corriente CC/CA <3,1 A

Page 40

5560A/5550A/5540A

Entrada del registrador gráfico

Manual del operador

TRUE RMS MULTIMETER

RANGE HOLD

REL Hz

COM

MIN MAX

PEAK MIN MAX

OFF

mA PA

Figura 8. Conexión del DUT: Corriente CC/CA ≥3,1 A

Figura 9. Conexión del DUT: Temperatura (RTD) (conexión de tres terminales)

Page 41

RMS frente a amplitud p-p

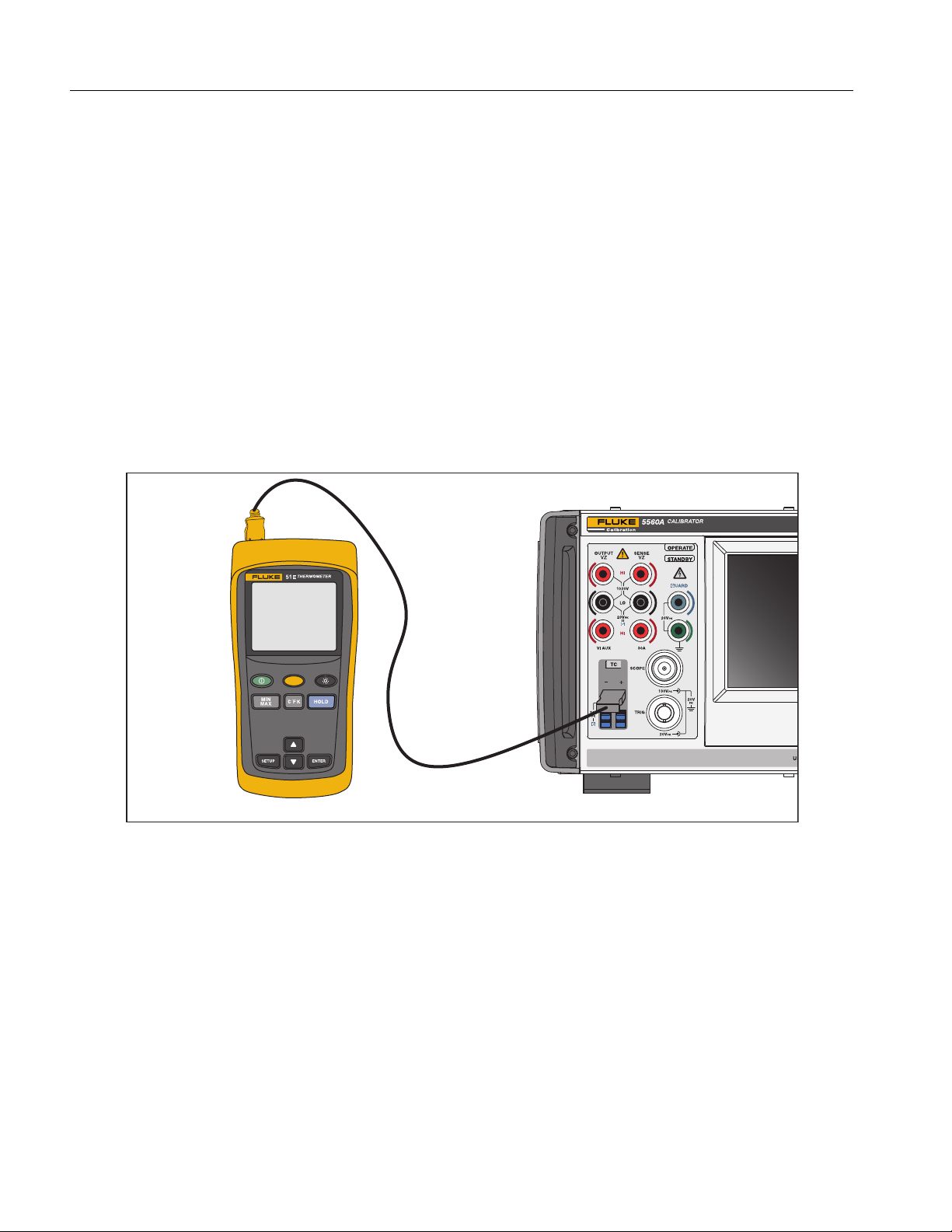

Figura 10. Conexión del DUT: Temperatura (termopar)

Calibrador

Para la figura 10, el cableado de conexión debe coincidir con el tipo de termopar (por ejemplo, K, J).

RMS frente a amplitud p-p

Los rangos del calibrador para las funciones de CA sinusoidal se especifican en RMS (media cuadrática; el valor efectivo de la forma de onda). Por ejemplo, 12 mV, 120 mV, 1,2 V, etc. La relación entre p-p y RMS para onda cuadrada es p-p x 0,5 = RMS.

Page 42

5560A/5550A/5540A

Manual del operador

Configuración de una salida

Para configurar una salida en el calibrador, los pasos básicos son estos:

1. Utilice el teclado numérico para introducir el valor.

2. Seleccione un multiplicador si es necesario (por ejemplo, M, K o U).

3. Pulse una tecla de unidades de salida para identificar la unidad que se va a representar. El cuadro de entrada blanco indica el valor y las unidades a medida que se escriben en el calibrador.

4. Repita los pasos del 1 al 3 para el siguiente conjunto de valores, multiplicador y unidades hasta que se introduzcan todos los parámetros deseados (por ejemplo, tensión, corriente y frecuencia).

5. Una vez introducidos los valores, pulse E. Si la pantalla indica Reposo, pulse J para enviar la selección.

Nota

La visualización de un pequeño cuadro verde vacío (o un círculo en algunas funciones) junto a OPERAR en la parte superior izquierda de la pantalla indica que el calibrador está dejando que se estabilicen sus circuitos internos. Una vez estabilizados, el recuadro verde vacío se vuelve verde fijo.

Nota

Una característica útil de la interfaz de usuario es que el producto puede pasar de cualquier función de salida única o doble a cualquier otra función de salida única o doble con los pasos de esta sección. La excepción a esto son las funciones de temperatura (simulación de termopar, generación de RTD y medida de termopar). Siga los pasos de esta sección y utilice una unidad de grados para acceder a la última función de fuente de temperatura activa seleccionada a través del menú de funciones o del control remoto. La opción Medida de termopar debe seleccionarse mediante el menú de funciones o el control remoto. Al pulsar E, las unidades seleccionadas configuran automáticamente el producto para la nueva función.

Consulte la tabla 13 para ver un ejemplo que utiliza la pantalla VCA. Este mismo proceso básico se utiliza para todas las funciones excepto las funciones de temperatura indicadas anteriormente. Tenga en cuenta que VCA también tiene otros parámetros ajustables. Consulte Ajuste de la salida de tensión

CA.

Page 43

Calibrador

Configuración de una salida

Tabla 13. Introducción de un ejemplo de salida (VCA)

Si comete un error al introducir un valor en cualquier paso, pulse C para borrar la pantalla o B para eliminar el último elemento introducido y, a continuación, vuelva a introducir el valor.

Precaución W

Para evitar daños en el DUT, asegúrese de que la tensión aplicada al DUT no supera la clasificación del aislamiento y el cableado de interconexión del DUT.

1. Pulse

R para poner el calibrador en su estado predeterminado de encendido (0 mV CC).

Observe que los terminales OUTPUT HI y OUTPUT LO se iluminan en verde y que el indicador STANDBY también se ilumina.

2. Conecte el DUT como se describe en Conexión del calibrador a un DUT.

3. Ajuste el DUT para medir la función correcta (en este ejemplo, tensión CA) en el rango correcto.

4. Pulse los números del teclado numérico (por ejemplo, 100) para introducir la salida de tensión.

5. Pulse una tecla de prefijo si es necesario (por ejemplo, T).

6. Pulse la tecla de unidades (en este ejemplo, V. En otros ejemplos, utilice las teclas correspondientes). El cuadro blanco muestra ahora la amplitud de la entrada (en este ejemplo, 100 mV).

7. Utilice el teclado numérico y las teclas de prefijo para introducir la frecuencia (en este ejemplo, 60H).

8. Pulse E. Los valores se añaden a la pantalla, pero la tensión introducida (100 mV a 60 Hz porque se encuentra en la pantalla VCA) aún no está activa en los terminales.

9. (Opcional) Cuando sea necesario, pulse + para seleccionar la polaridad de la corriente (el valor predeterminado es +).

10. Para activar los terminales, pulse J. La tensión está ahora presente en el terminal activo. Tenga en cuenta que el indicador STANDBY se apaga y el indicador OPERATE se ilumina.

Nota

A salidas de tensión de

≥

120 V, puede que note un leve sonido agudo. Esto es normal.

Para todas las funciones, excepto la de corriente, los terminales se iluminan en verde. Para las funciones de corriente, los terminales se iluminan en azul.

La secuencia para introducir una salida es relativamente la misma para cada función que en el ejemplo anterior. En las siguientes secciones, el manual no volverá a repetir estos pasos de entrada, sino que indicará las diferencias con respecto a este procedimiento.

Page 44

5560A/5550A/5540A

Manual del operador

Consulte también estas secciones:

• Menú de funciones > Salida única

• Menú de funciones > Salida doble (no disponible en el modelo 5540A)

• Menú de funciones > Medida

Funciones y características comunes del menú de funciones

Los menús de funciones del producto comparten varias características y funciones comunes. Utilice esta sección del manual como referencia para estos elementos. Las secciones que explican los menús harán referencia a esta sección cuando sea necesario.

Rango automático frente a rango bloqueado

La opción de alternar entre el bloqueo y el desbloqueo del rango está disponible solo para las funciones VCC e ICC del menú Salida única. El bloqueo y desbloqueo del rango se encuentran arriba y a la izquierda del valor de salida en la pantalla de funciones principal. Si el rango se puede bloquear/ desbloquear, se muestra en blanco. Si el rango no se puede bloquear, este aparece atenuado y no responde.

Cuando se selecciona Rango automático (el ajuste predeterminado), el calibrador selecciona automáticamente el rango que proporciona la mejor resolución de salida. Cuando se selecciona Bloqueado, el calibrador bloquea el rango seleccionado y no cambia los rangos cuando se modifica la salida o se introducen nuevas salidas. No se permiten valores superiores al rango bloqueado. La selección bloqueada se realiza normalmente cuando no se desean cambios de rango que puedan causar una pequeña desviación en la salida, por ejemplo, al comprobar la linealidad de un rango de multímetro determinado.

Tecla programable de protección

La tecla programable Guarda está disponible para todos los menús de funciones en el menú Salida única, el menú Salida doble y el menú Medida. Esta tecla programable puede alternar entre IINTERNO y EXTERNO. Para obtener más información acerca de la protección, consulte Cuándo

utilizar EARTH y GUARD.

Tecla programable de sensor

La tecla programable Sensor está disponible para las funciones de VCC y VCC del menú de salida única. Esta tecla programable puede alternar entre INTERNO y EXTERNO. En VCC y VCA, la opción EXTERNO solo está disponible para tensiones >120 mV.

Page 45

Calibrador

Funciones y características comunes del menú de funciones

Selección de formas de onda

Nota

Las unidades cambian de RMS para la onda sinusoidal a pk-pk para la onda cuadrada.

Nota

En la función de cursor del menú de osciloscopio, esta función es más compleja.

El menú desplegable Seleccionar forma onda está disponible para todas las funciones de CA del menú Salida única, CA del menú Salida doble, Cursor del menú Osciloscopio y Generador de formas de onda del menú Osciloscopio. Este menú le permite seleccionar diferentes formas de onda. Consulte Tipos de forma de onda.

Para seleccionar una forma de onda:

1. Toque el botón de selección de formas de onda ( ). Se abre el menú desplegable de selección de formas de onda.

2. Elija el tipo de forma de onda (no todas las formas de onda enumeradas están disponibles en todos los menús de selección de forma de onda):

• Sinusoidal

• Square Cuadrada

• % de trabajo (solo en osciloscopio)

• Pico (solo en osciloscopio)

3. Toque el botón Aplicar o pulse E. El menú de selección de formas de onda se cierra y la entrada se copia en el botón de forma de onda de la pantalla. Si toca x en lugar de Aplicar, se cierra el menú sin guardar los cambios.

Ajustar fase: Salida a referencia

Este menú desplegable está disponible para todas las funciones de CA y ajusta la fase entre la salida principal y la referencia de 10 MHz.

Para ajustar la fase:

1. Toque el botón Ajustar fase - Salida a referencia ( para VCA y para ICA). Se abre un menú que muestra los grados actuales.

2. Toque el cuadro de grados en blanco y utilice el teclado numérico para introducir un valor.

3. Toque el botón Aplicar o pulse E. Con esto se cierra el menú. La entrada se copia en la salida correcta de la pantalla. Al tocar x en lugar de Aplicar, se cierra el menú sin guardar los cambios.

Cuando utilice el mando para ajustar la fase, los cambios se aplicarán inmediatamente y el botón Aplicar desaparecerá. Pulse E o toque x para salir del menú desplegable. Al tocar x, no se revierten los cambios.

Page 46

5560A/5550A/5540A

Manual del operador

Ajustar fase - Aux a salida

Este menú desplegable está disponible para todas las funciones CA del menú de salida doble y ajusta la fase entre la salida principal y la salida auxiliar.

Para la alimentación CA de sinusoidal a sinusoidal, los ajustes de cambio de fase se pueden introducir como factor de potencia de desplazamiento (DPF) o en grados. Al introducir un factor de potencia, se activa el cambio de adelantamiento/retardo. Un cambio de fase positivo o inicial hace que la forma de onda AUX se adelante a la forma de onda OUTPUT; un cambio de fase negativo o de retardo hace que la forma de onda AUX se posponga a la forma de onda OUTPUT.

Para ajustar la fase:

1. Toque el botón Ajustar fase - Aux a salida ( ). Se abre un menú que muestra el grado actual o el grado y el factor de potencia actuales para alimentación CA sinusoidal a sinusoidal.

2. Toque el cuadro de grados o blanco de DPF y utilice el teclado numérico para introducir un valor. Si se introduce un DPF, seleccione Cable o Retardo con el interruptor.

3. Toque el botón Aplicar o pulse E. Con esto se cierra el menú. La entrada se copia en la salida correcta de la pantalla. Si toca x en lugar de Aplicar, se cierra el menú sin guardar los cambios.

Botón de sincronización

El botón Sincr. está disponible para las funciones de CA Salida única y Salida doble. Dado que el botón requiere una explicación más larga, consulte Sincronización del calibrador con 10 MHz IN/OUT.

Tecla programable Comp

La tecla programable Comp está disponible en las funciones de resistencia, capacitancia e inductancia del menú de salida única. La compensación (Comp) se aplica a la compensación de 4 cables, la compensación de 2 cables o desactiva la compensación. La compensación se refiere a los métodos de conexión del calibrador al DUT para cancelar la resistencia del cable de prueba. Consulte

Conexiones de cuatro cables frente a conexiones de dos cables para obtener más información. Para la

conexión de 3 cables (figura 9) seleccione Comp OFF.

Page 47

Calibrador

Funciones y características comunes del menú de funciones

Unión de referencia

Nota

La tecla programable Reference Junction (Unión de referencia) y el menú desplegable no están disponibles para los tipos de termopar X o Z (10 µV/°C o 1 mV/°C).

El menú desplegable Unión de referencia está disponible en las funciones Simulación de termopar del menú Salida única y Medida de termopar del menú Medida.

La tecla programable de unión de referencia selecciona la fuente de referencia de temperatura interna o externa. La fuente de referencia indica la contribución de la temperatura ambiente a la salida del termopar, que se tiene en cuenta al simular una salida de temperatura precisa. Seleccione Interno cuando el termopar seleccionado tenga cables de aleación y el bloque isotérmico sea interno del calibrador. Seleccione Externo cuando utilice un bloque isotérmico externo y cuando el termopar seleccionado tenga cables de cobre.

Para editar la unión de referencia:

1. Toque la tecla programable Unión de referencia para cambiar de INTERNO a EXTERNO.

Cuando selecciona EXTERNO, el botón Unión de referencia aparece en la parte inferior izquierda de la pantalla.

2. Toque el botón Unión de referencia para abrir el menú desplegable de unión de referencia.

3. Utilice el teclado numérico para introducir la temperatura de la unión de referencia externa.

4. Toque el botón Aplicar o pulse E. Con esto se cierra el menú. El calibrador copia la entrada

en el área Unión de referencia de la pantalla. Si toca x en lugar de Aplicar, se cierra el menú sin guardar los cambios.

Nota

El indicador sin estabilizar (cuadrado amarillo abierto) que aparece a veces en la parte superior izquierda de la pantalla indica un ajuste interno de la temperatura del bloque isotérmico medida y es normal. Si aparece durante más de 10 segundos (nominal) o si parpadea continuamente, compruebe que no está calentando externamente el conector del termopar o los cables, o que se necesita más tiempo para que las temperaturas de la trayectoria del termopar alcancen el equilibrio.

Tecla programable de mínimos

La tecla programable Mínimos (terminales de salida de bajo potencial) está disponible en todas las funciones del menú de salida doble. Los botones Mínimos de ambos canales deben estar unidos en un solo punto. Esto se puede hacer internamente, con el interruptor de mínimos CONECTADOS/ ABIERTOS establecido en CONECTADO (predeterminado) o externamente en el DUT con el interruptor establecido en ABIERTO.

Page 48

5560A/5550A/5540A

Manual del operador

Tipo de termopar

El menú desplegable Tipo de termopar está disponible en las funciones Simulación de termopar del menú Salida única y Medida de termopar del menú Medida.

Para seleccionar un termopar:

1. Toque el botón Tipo de termopar ( ). Se abre el menú desplegable de tipo de termopar.

2. Seleccionar el tipo de termopar que se va a simular (listado en orden horizontal):

• A1 (BP, A) • B

•C •D

•E •G

•J •K

•L •N

•R •S

•T •U

•XK •10μV/°C

•1mV/°C

3. Toque el botón Aplicar o pulse E. Con esto se cierra el menú. La entrada se copia en el botón del termopar. Si toca x en lugar de Aplicar, se cierra el menú sin guardar los cambios.

Nota

Menú de salida única

Ajuste de la salida de tensión CC

Para ajustar la salida de tensión CC (Función > Salida única > VCC), consulte Configuración de una

salida y el ejemplo mostrado en la tabla 13 para obtener información básica sobre la salida.

Consulte también estas secciones:

• Rango automático frente a rango bloqueado

• Tecla programable de protección

• Tecla programable de sensor

Page 49

Calibrador

Menú de salida única

Ajuste de la salida de tensión CA

Para ajustar la salida de tensión CA (Función > Salida única > VCA), consulte Configuración de una

salida y el ejemplo mostrado en la tabla 13 para obtener información básica sobre la salida. El rango

de salida es de 1 mV a 1020 V. Consulte también estas secciones:

• Tecla programable de protección

• Tecla programable de sensor

• Selección de formas de onda

• Ajustar fase: Salida a referencia

• Introducción de una compensación de CC

• Ajuste de una referencia

• Introducción de un ciclo de trabajo

• Botón de sincronización A continuación se explican otras tres funciones utilizadas con la función VCA del menú Salida única.

Introducción de una compensación de CC

La compensación de CC (Offset en la sección inferior de la pantalla VCA) es para rangos ≤120 V y para frecuencias de entre 45 Hz y 100 kHz. Al seleccionar una compensación distinta a cero, se cambian los límites del rango en función de la forma de onda seleccionada. Los límites del rango del modo de compensación siempre son inferiores a los límites del modo sin compensación.

Consulte las especificaciones para obtener detalles sobre estos límites de rango y especificaciones de precisión en modo de compensación. Si utiliza una tensión de compensación y hace que la salida se desplace a un rango en el que no se permite la compensación, el calibrador pasa al modo de reposo y la función de compensación se desactiva.

Para introducir una compensación de tensión de CC:

1. Toque un dígito en el campo Compensación.

2. Introduzca la compensación con el teclado numérico y la tecla de punto decimal o gire el mando

para ajustarlo a la compensación deseada. Por ejemplo, 0,123 V.

3. Pulse la tecla E para introducir la compensación. La pantalla muestra la compensación.

Page 50

5560A/5550A/5540A

Manual del operador

Ajuste de una referencia

El botón Ref se encuentra en la parte inferior izquierda de la pantalla VCA y abre un menú desplegable en el que puede ajustar una nueva referencia para la precisión de un nuevo estándar.

1. Toque el botón Ref para abrir el menú desplegable de selección de Z

2. Elija entre estos valores (enumerados en orden horizontal):

• 50 Ω • 75 Ω

•90 Ω • 100 Ω

• 135 Ω • 150 Ω

• 300 Ω • 600 Ω

• 900 Ω • 1000 Ω

• 1200 Ω

3. Toque el botón Aplicar o pulse E. Con esto se cierra el menú. La entrada aparece en la pantalla.Al tocar x en lugar de Aplicar, se cierra el menú sin guardar los cambios.

Introducción de un ciclo de trabajo

El ajuste del ciclo de trabajo está disponible para VCA cuando se selecciona una onda cuadrada. Después de seleccionar una onda cuadrada con el procedimiento de selección de forma de onda descrito en Tipos de forma de onda, aparece una tecla programable Modo. Esto alterna entre el modo OFFSET y el modo CICLO DE TRABAJO. El valor del ciclo de trabajo se ajusta de la misma manera que la compensación. Si se cambia del modo de compensación al de ciclo de trabajo, la compensación se ajusta automáticamente a cero. Si se cambia del modo de ciclo de trabajo al de compensación, el ciclo de trabajo se ajusta al 50%.

Para cambiar el ciclo de trabajo de una salida de onda cuadrada:

1. Configure el producto para que genere una salida de onda cuadrada de 2 V p-p a 1 kHz.

2. Toque la tecla programable Modo para mostrar CICLO DE TRABAJO.

3. Toque el valor del ciclo de trabajo.

4. Introduzca un nuevo ciclo de trabajo entre 1 y 99 o gire el mando para ajustar el ciclo de trabajo deseado.

5. Pulse E.

Ajuste de la salida de corriente CC

Para ajustar la salida de corriente CC (Función > Salida única > ICC), consulte Configuración de una

salida y el ejemplo mostrado en la tabla 13 para obtener información básica sobre la salida. Complete

el procedimiento con la salida necesaria entre VI AUX y OUTPUT LO o 30A y OUTPUT LO, en función del nivel de corriente seleccionado. La corriente >3,1 A se obtiene entre los terminales 30A y OUTPUT LO.

Consulte también estas secciones:

• Rango automático frente a rango bloqueado

• Tecla programable de protección

Page 51

Calibrador

Menú de salida única

Ajuste de la salida de corriente CA

Para ajustar la salida de corriente CA (Función > Salida única > ICA), consulte Configuración de una

salida y el ejemplo mostrado en la tabla 13 para obtener información básica sobre la salida. La salida

de corriente CA se encuentra en el terminal VI AUX o 30A para la OUTPUT LO. Consulte también estas secciones:

• Tecla programable de protección

• Botón de sincronización

• Tipos de forma de onda

• Ajustar fase: Salida a referencia

Ajuste de la salida de resistencia

Nota

Debido a que se trata de una salida sintetizada, asegúrese de que las conexiones de los terminales del calibrador al DUT sean de LO a LO y de HI a HI.

Para ajustar la salida de resistencia sintetizada en los terminales OUTPUT del panel frontal (Función > Salida única > Resistencia), consulte Configuración de una salida y el ejemplo mostrado en la

tabla 13 para obtener información básica sobre la salida. Consulte también estas secciones:

• Tecla programable de protección

• Tecla programable Comp

Ajuste de la salida de capacitancia

Nota

Debido a que se trata de una salida sintetizada, asegúrese de que las conexiones de los terminales del calibrador al DUT sean de LO a LO y de HI a HI.

Para ajustar una salida de capacitancia sintetizada en los terminales OUTPUT del panel frontal (Función > Salida única > Capacidad), consulte Configuración de una salida y el ejemplo mostrado en la tabla 13 para obtener información básica sobre la salida.

Consulte también estas secciones:

• Tecla programable de protección

• Tecla programable Comp

Page 52

5560A/5550A/5540A

Manual del operador

Ajuste de la salida de inductancia (no disponible en el modelo 5540A)

Nota

Debido a que se trata de una salida sintetizada, asegúrese de que las conexiones de los terminales del calibrador al DUT sean de LO a LO y de HI a HI.

Para ajustar la salida de inductancia sintetizada en los terminales OUTPUT del panel frontal (Función > Salida única > Inductancia), consulte Configuración de una salida y el ejemplo mostrado en la

tabla 13 para obtener información básica sobre la salida. Consulte también estas secciones:

• Tecla programable de protección

• Tecla programable Comp

Ajuste de la fuente de simulación de temperatura (RTD)

Para ajustar la salida de RTD (Función > Salida única > Generador de RTD), consulte Configuración

de una salida y el ejemplo mostrado en la tabla 13 para obtener información básica sobre la salida.

Nota

Al calibrar los medidores del detector de temperatura de resistencia (RTD) con la conexión de tres terminales que se muestra en la figura 9, asegúrese de que los cables de prueba tengan resistencias idénticas para cancelar cualquier error debido a la resistencia del cable. Esto se puede lograr, por ejemplo, utilizando tres longitudes de cable de prueba idénticas y tipos de conector idénticos.

Los RTD tienen una resistencia característica a temperaturas específicas. La salida simulada, por lo tanto, es un valor de resistencia basado en la temperatura seleccionada y el tipo de RTD que se está simulando. Si es necesario, utilice I para ajustar a °F o °C. Para alternar la referencia de grados entre el estándar internacional de temperatura provisional 1968 (IPTS-68) y el estándar internacional de temperatura 1990 (IPTS-90), active la tecla programable Escala de temperatura.

Para seleccionar un tipo de RTD:

1. Toque el botón de tipo de RTD ( ). Se abre el menú desplegable de tipo de RTD.

2. Seleccione el tipo de RTD:

• Cu 10 (427)

• Cu 50 (428)

• Cu 100 (428)

• Ni 120 (672)

• Pt 100 (385)

• Pt 100 (3916)

• Pt 100 (3926)

• Pt 200 (385)

• Pt 500 (385)

• Pt 1000 (385)

Page 53

Calibrador

Menú de salida doble (no disponible en el modelo 5540A)

3. Toque el botón Aplicar o pulse E. Con esto se cierra el menú. La entrada se copia en el

botón de tipo de RTD. Si toca x en lugar de Aplicar, se cierra el menú sin guardar los cambios.

Consulte también estas secciones:

• Tecla programable Comp

• Tecla programable de protección

Ajuste de la simulación de termopar

Nota

Los termopares a menudo no tienen aislamiento eléctrico. Asegúrese de que el cable y el conector del termopar no se vean afectados por fuentes de temperatura extrañas. Por ejemplo, no coloque los dedos en el conector o el cable del termopar al simular una temperatura.

Debe utilizar un cable de termopar y conectores que coincidan con el tipo de termopar. Por ejemplo, si simula una salida de temperatura para un termopar de tipo K, utilice un cable de termopar de tipo K y conectores de tipo K.

Para simular una salida de termopar (Función > Salida única > Generador de RTD), consulte

Configuración de una salida y el ejemplo mostrado en la tabla 13 para obtener información básica

sobre la salida. La salida de temperatura simulada del termopar (una pequeña tensión de CC basada en la temperatura y el tipo de termopar seleccionados) se encuentra en el conector TC del panel frontal del calibrador. Si es necesario, utilice I para ajustar a °F o °C. Para alternar la referencia de grados entre el estándar internacional de temperatura provisional 1968 (IPTS-68) y el estándar internacional de temperatura 1990 (ITS-90), active la tecla programable Escala de temperatura.

Consulte también estas secciones:

• Tecla programable de protección

• Unión de referencia

• Tipo de termopar

Menú de salida doble (no disponible en el modelo 5540A)

Las funciones de salida doble facilitan la calibración de analizadores y medidores de potencia para instrumentos monofásicos. Se pueden configurar varios calibradores juntos en un sistema para analizadores y medidores de potencia multifásicos.

Para todas las funciones de salida doble, se generan dos salidas simultáneas y se utilizan cuatro terminales de salida. La salida principal es siempre de tensión y utiliza los terminales Output VZ y LO, mientras que las corrientes las que la corriente es >3,1 A, utilice los terminales 30A y Sense LO.

Cuando se introduce solo un valor de corriente, el calibrador cambia a una corriente de salida ÚNICA. Cuando se introduce solo un valor de tensión, el calibrador cambia a una tensión de salida ÚNICA. Cuando se encuentre en la salida doble, introduzca siempre la tensión y la corriente, incluso si desea cambiar solo una entrada.

≤3,1 A utilizan los terminales VI AUX y Sense LO. Para salidas dobles en

Page 54

5560A/5550A/5540A

Manual del operador

Al introducir los valores:

• Puede tocar un valor y utilizar el mando de edición para los valores.

• Introduzca la tensión o la corriente y, a continuación, los vatios con W para abrir la función de

alimentación CC o para editar la función de alimentación CA si esta es la que está activa. Se calcula y se muestra el valor de voltios o corriente restante.

Ajuste de la salida de alimentación CC

Para ajustar la salida de alimentación CC (Función > Salida única > Potencia DC), consulte

Configuración de una salida y el ejemplo mostrado en la tabla 13 para obtener información básica

sobre la salida. El calibrador produce una salida de alimentación CC mediante la fuente de tensión CC en los

terminales OUTPUT HI y OUTPUT LO y una corriente CA en las salidas de los terminales VI AUX o 30A y SENSE LO.

Consulte también estas secciones:

• Tecla programable de protección

• Tecla programable de mínimos

Ajuste de la salida de alimentación CA

Para ajustar la salida de alimentación CA (Función > Salida única > Potencia AC), consulte

Configuración de una salida y el ejemplo mostrado en la tabla 13 para obtener información básica

sobre la salida. El calibrador simula una salida de alimentación CA mediante una fuente de tensión CA en los

terminales OUTPUT HI y OUTPUT LO y una corriente CA en los terminales VI AUX y SENSE LO o los terminales 30A y SENSE LO, según el amperaje.

Para alimentación CA sinusoidal a sinusoidal, la pantalla también muestra la salida de potencia real de las ondas sinusoidales. La salida de alimentación se calcula como Potencia = Coseno Φ (voltios x corriente), donde Φ es la diferencia de fase entre las formas de onda de voltios y de corriente. El coseno Φ también se conoce como factor de potencia (DPF).

Ajustar fase - Aux a salida: selecciona la diferencia de fase entre las salidas VI AUX y OUTPUT. Ajustar fase - Salida a referencia: establece la diferencia de fase entre OUTPUT y la referencia de 10

MHz o entre OUTPUT y un calibrador principal externo utilizando 10 MHz IN/OUT y la salida OUTPUT. Consulte Sincronización del calibrador con 10 MHz IN/OUT.

Consulte también estas secciones:

• Tecla programable de protección

• Tecla programable de mínimos

• Botón de sincronización

• Selección de formas de onda

• Ajustar fase - Aux a salida

• Ajustar fase: Salida a referencia

Page 55

Calibrador

Menú de medición

Medición de las temperaturas del termopar

Nota

Utilice un cable de termopar y conectores que coincidan con el tipo de termopar. Por ejemplo, un cable y conectores de tipo K.

Para seleccionar la función de medición del termopar (Función > Medida > Medida de termopar), consulte Menú de funciones. Si es necesario, utilice I para ajustar a °F o °C. Para alternar la escala de temperatura entre el estándar internacional de temperatura provisional 1968 (IPTS-68) y el estándar internacional de temperatura 1990 (IPTS-90), active la tecla programable Escala de

temperatura. Equivalente, en la parte inferior izquierda de la pantalla, es la tensión CC real en los terminales TC del

panel frontal. Esta es una lectura que solo se muestra. Consulte también estas secciones:

• Tecla programable de protección

• Unión de referencia

• Introducción de una compensación de CC

• Tipo de termopar

Tecla programable Termopar abierto

La tecla programable Termopar abierto permite ajustar la función en ENCENDIDO u APAGADO. Cuando la función de termopar abierto está activada, un pequeño pulso eléctrico comprueba la continuidad del termopar que, en la mayoría de los casos, no afecta a la medición. Si se mide el termopar con el calibrador en paralelo con otro dispositivo de medición de temperatura, seleccione ENCENDIDO para el termopar abierto. Cuando se detecta un termopar abierto, se muestra en el menú, lo que proporciona una identificación positiva del fallo.

Tipos de forma de onda

Las funciones de tensión CA, corriente CA y alimentación CA proporcionan un botón de forma de onda para seleccionar entre onda sinusoidal y onda cuadrada.

Nota

La salida doble no está disponible en el modelo 5540A.

Las formas de onda se expresan como RMS para onda sinusoidal y pico a pico (p-p) para onda cuadrada.

Consulte también estas secciones:

• Selección de formas de onda

• Ajustar fase - Aux a salida

• Ajustar fase: Salida a referencia
