True-rms Multimeters
Inleiding
De Fluke meters, model 114, model 115 en model 117,
zijn op batterijen werkende, true-rms-multimeters
(hierna ‘de meter’ genoemd) met een display met
6000 digits en een staafdiagram. Deze
gebruiksaanwijzing is van toepassing op alle drie de
modellen. Alle afbeeldingen tonen model 117.
Deze meters voldoen aan de normen van CAT III IEC
nd
61010-1 2
1 2nd Edition definieert vier meetcategorieën (CAT I t/m
IV) op basis van de omvang van het door
stootspanningen teweeggebrachte gevaar. CAT IIImeters bieden bescherming tegen stootspanningen in
vaste installaties op het verdeelniveau.
Contact opnemen met Fluke
Bel een van de volgende nummers om contact op te
nemen met Fluke:
Edition. De veiligheidsnorm van IEC 61010-
VS: 1-888-99-FLUKE (1-888-993-5853)
Canada: 1-800-36-FLUKE (1-800-363-5853)
Europa: +31 402-675-200
Japan: +81-3-3434-0181
Singapore: +65-738-5655
Vanuit andere landen: +1-425-446-5500
U kunt ook de website van Fluke bezoeken op
www.fluke.com
Registreer de meter op register.fluke.com
Onveilige spanning
Het symbool Y attendeert u op een potentieel
gevaarlijke spanning als de meter een spanning
≥ 30 V of een overspanning (OL, overload) meet. Bij
frequentiemetingen >1 kHz wordt het symbool Y
niet gespecificeerd.
Meetkabelwaarschuwing
LEAd
gegeven, als u de draaiknop in
(ampère) zet, om u eraan te herinneren te
controleren of de meetkabels in de juiste
aansluitingen steken.
.
.
XWWaarschuwing
Als u probeert om een meting te
verrichten met een kabel in een
onjuiste aansluiting, kunt u lichamelijk
letsel oplopen of kan de meter
worden beschadigd.
verschijnt kort en er wordt een korte pieptoon
en uit de A-stand
1
114, 115 and 117
Gebruiksaanwijzing
Veiligheidsinformatie
XWWaarschuwing wijst op gevaarlijke omstandigheden en handelingen die lichamelijk of dodelijk letsel kunnen
veroorzaken.
WLet op wijst op omstandigheden en handelingen die de meter of de te testen apparatuur kunnen beschadigen.
Neem de volgende voorschriften in acht om elektrische schok of lichamelijk letsel
te voorkomen:
• Gebruik de meter uitsluitend zoals gespecificeerd in deze gebruiksaanwijzing. Anders is het
mogelijk dat de meter niet de voorziene bescherming biedt.
• Gebruik de meter of de meetkabels niet als deze er beschadigd uitzien of als u vermoedt dat
de meter niet naar behoren werkt.
• Gebruik altijd de juiste aansluitingen, de juiste knopstand en het juiste bereik voor
de metingen.
• Controleer of de meter naar behoren werkt door een bekende spanning te meten. Als u niet
zeker bent, moet u de meter laten nakijken.
• Pas nooit meer dan de op de meter vermelde nominale spanning toe tussen de aansluitingen
of tussen een aansluiting en aarde.
• Wees voorzichtig als de spanning hoger is dan 30 V ac-rms, 42 V ac-piek of 60 V dc. Een
dergelijke spanning kan elektrische schok veroorzaken.
• Schakel de stroom naar het circuit uit en ontlaad alle hoogspanningscondensators voordat u
de weerstand, continuïteit, dioden of capaciteit meet.
• Gebruik de meter niet in de omgeving van ontplofbaar gas of ontplofbare dampen.
• Houd uw vingers achter de vingerbescherming wanneer u de meetkabels of probes gebruikt.
• Gebruik uitsluitend door een veiligheidsinstituut goedgekeurde meetkabels met dezelfde
nominale spanning, categorie en stroomsterkte als de meter.
2
True-rms Multimeters
Veiligheidsinformatie
• Neem de meetkabels uit de meter voordat u de batterijklep of de meterbehuizing opent.
• Neem de plaatselijke en landelijke veiligheidsvoorschriften in acht wanneer u werkt op
gevaarlijke locaties.
• Gebruik de door de plaatselijke en landelijke overheid vereiste veiligheidsuitrusting wanneer
u werkt op gevaarlijke locaties.
• Werk niet alleen.
• Vervang de zekering uitsluitend door de vermelde reservezekering omdat anders de
voorziene bescherming wellicht niet wordt geboden.
• Controleer de continuïteit van de meetkabels vóór gebruik. Gebruik de meter niet bij hoge
aflezingen of aflezingen met ruis.
• Gebruik de functie autovoltage niet om de spanning te meten in circuits die door de lage
ingangsimpedantie (≈3 kΩ) van deze functie beschadiging kunnen oplopen (alleen 114 en 117).
B Ac (wisselstroom) I Zekering
F Dc (gelijkstroom) T Dubbel geïsoleerd
X Gevaarlijke spanning W Belangrijke informatie; zie gebruiksaanwijzing
Batterij (als symbool in display verschijnt,
N
is de batterij bijna leeg)
Werp dit product niet met gewoon vast
afval weg. Neem contact op met Fluke of
~
een erkend recyclingbedrijf om het product
af te voeren.
Symbolen
J Aarde
D Ac en dc
3
114, 115 and 117
Gebruiksaanwijzing
Display
6
5
4
3
2
1
16
15
VoltAlert
7
14
17
8
9
11
18
10
12
13
edy02f.eps
Nr. Symbool Betekenis Model
A w De meter staat in de modus VoltAlert™ (contactloze
spanningsdetectie).
B s De meterfunctie is ingesteld op continuïteit.
C R De meterfunctie is ingesteld op diodetest.
D O Ingangswaarde is negatief.
E
Y
X Onveilige spanning. Gemeten ingangsspanning ≥ 30 V of
overspanning (OL)
117
114, 115 en 117
115 en 117
114, 115 en 117
114, 115 en 117
4
True-rms Multimeters
Display
F K Display HOLD is ingeschakeld. Het display bevriest de huidige
G M
VWX
H (Rood ledje) Contactloze VoltAlert sensor neemt spanning waar.
I
J nµF mVµA
K DC AC Gelijkstroom of wisselstroom.
L
M 610000 mV Geeft het meetbereik van de meter weer.
N (staafdiagram) Analoog display.
O Auto Volts
P + Polariteit van staafdiagram.
Q 0L W De ingangswaarde is te groot voor het geselecteerde bereik.
R LEAd W Meetkabelwaarschuwing. Verschijnt kort als de draaiknop in
LoZ
MkΩ kHz
N
Auto
Manual
aflezing.
De modus MIN MAX AVG is ingeschakeld.
Maximum-, minimum-, gemiddelde of huidige aflezing verschijnt.
De meter meet spanning of capaciteit met een lage
ingangsimpedantie.
Meeteenheden.
Waarschuwing voor batterij bijna leeg.
De meter staat in de functie autovoltage.
Automatisch bereik. De meter selecteert het bereik met de
beste resolutie.
Handmatig bereik. De gebruiker stelt het bereik in.
en uit de A-stand wordt gezet.
114, 115 en 117
114, 115 en 117
117
114, 115 en 117
114, 115 en 117
114, 115 en 117
114, 115 en 117
114, 115 en 117
114, 115 en 117
114 en 117
114, 115 en 117
114, 115 en 117
114, 115 en 117
114, 115 en 117
115 en 117
5
114, 115 and 117
Gebruiksaanwijzing
Aansluitingen
1
A
10 A
FUSED
COM
V
3
2
edy01f.eps
Nr. Omschrijving Model
Ingang voor meting van ac- en dc-stroom tot 10 A.
A
Aardeaansluiting (retouraansluiting) voor alle metingen.
B
Ingang voor het meten van spanning, continuïteit, weerstand, capaciteit en
C
frequentie en voor het testen van dioden.
115 en 117
114, 115 en 117
114, 115 en 117
Foutberichten
bAtt Batterij vervangen, anders werkt meter niet.
CAL Err Kalibratie vereist. Meter kalibreren, anders werkt meter niet.
EEPr Err Interne fout. Meter reparere n, anders werkt meter niet.
F11 Err Interne fout. Meter repareren, anders werkt meter niet.
6
True-rms Multimeters
Standen van draaiknop
Standen van draaiknop
Stand
draaiknop
x
e
Hz (toets)
D
l
Ω
s
R
S
j
Hz (toets)
I
w
Opmerking: Alle ac-functies en Auto-V LoZ zijn true-rms. Ac-spanning is ac-gekoppeld. Auto-V LoZ, Ac-mV
en Ac-A zijn dc-gekoppeld.
Selecteert automatisch ac- of dc-spanning op basis van de waargenomen
ingangsspanning met een lage ingangsimpedantie.
Ac-spanning van 0,06 tot 600 V.
Frequentie van 5 Hz tot 50 kHz.
Dc-spanning van 0,001 V tot 600 V. 114, 115 en 117
Ac-spanning van 6,0 tot 600 mV, dc-gekoppeld. Dc-spanning van 0,1 mV
tot 600 mV.
Weerstand van 0,1 Ω tot 40 MΩ.
Pieptoon wordt bij < 0 Ω ingeschakeld en bij > 50 Ω uitgeschakeld. 114, 115 en 117
Diodetest. Geeft overspanning boven 2,0 V weer. 115 en 117
Farad van 1 nF tot 9999 μF.
Ac-stroom van 0,1 A tot 10 A (> 10 tot 20 A, 30 seconden aan, 10 minuten
uit). > 10,00 A: display knippert. > 20 A: OL verschijnt. Dc-gekoppeld.
Frequentie van 45 Hz tot 5 kHz.
Dc-stroom van 0,001 A tot 10 A (> 10 tot 20 A, 30 seconden aan, 10 minuten
uit). > 10,00 A: display knippert. > 20 A: OL verschijnt.
Contactloze detectie van ac-spanning.
Meetfunctie Model
114 en 117
114, 115 en 117
115 en 117
114, 115 en 117
114, 115 en 117
115 en 117
115 en 117
115 en 117
117
7
114, 115 and 117
Gebruiksaanwijzing
Batterijbesparing (rustmodus)
De meter gaat automatisch op rustmodus over en het display
wordt leeggemaakt, als u gedurende 20 minuten de functie
en het bereik ongewijzigd laat en geen toets indrukt. Door
een willekeurige toets in te drukken of aan de draaiknop te
draaien, activeert u de meter. Als u de rustmodus niet wilt
gebruiken, houdt u de toets g ingedrukt wanneer u de
meter aanzet. De rustmodus is altijd uitgeschakeld in de
modus MIN MAX AVG.
MIN MAX AVG-registratiemodus
De MIN MAX AVG-registratiemodus registreert de minimumen maximumingangswaarden (negeert overspanning) en
berekent een lopend gemiddelde van alle aflezingen. Als een
nieuwe maximum- of minimumwaarde wordt waargenomen,
piept de meter.
• Zet de meter in de gewenste meetfunctie en het gewenste
meetbereik.
• Druk op p om de modus MIN MAX AVG in
te chakelen.
• Men MAX lichten op en de hoogste aflezing
verschijnt die is waargenomen sinds MIN MAX AVG is
ingeschakeld.
• Druk op p om de lage (MIN), gemiddelde (AVG) en
huidige aflezingen te doorlopen.
f om de MIN MAX AVG-registratie stil te
• Druk op
leggen zonder de opgeslagen waarden te wissen.
K verschijnt.
8
• Druk nogmaals op fom de MIN MAX AVG-registratie
te hervatten.
• Druk gedurende ten minste 1 seconde op
aan de draaiknop om af te sluiten en de opgeslagen
aflezingen te wissen.
Display HOLD
Denk eraan dat als display HOLD is
ingeschakeld, het display niet
verandert wanneer u een andere
spanning toepast om elektrische
schokken te voorkomen.
De meter bevriest het display in de modus display HOLD.
1. Druk op f om display HOLD in te schakelen.
(K verschijnt.)
2. Druk op f of draai aan de draaiknop om terug te
keren naar de normale werking.
Achtergrondverlichting
Druk op
Q om de achtergrondverlichting aan of uit te zetten.
De achtergrondverlichting wordt na 40 minuten automatisch
uitgeschakeld. Als u de automatische uitschakeling van de
achtergrondverlichting niet wilt gebruiken, houdt u de toets
Q ingedrukt wanneer u de meter aanzet.
Handmatig bereik en automatisch bereik
De meter beschikt over de modi handmatig bereik en
automatisch bereik.
XWWaarschuwing
p of draai
True-rms Multimeters
Opstartopties
• In de modus automatisch bereik selecteert de meter het
bereik met de beste resolutie.
• In de modus handmatig bereik wordt automatisch bereik
genegeerd en selecteert u zelf het bereik.
Als u de meter aanzet, wordt automatisch bereik standaard
ingeschakeld en verschijnt Auto.
1. Druk op
2. In de modus handmatig bereik drukt u op
3. Druk gedurende ten minste 1 seconde op
Opstartopties
Om een opstartoptie te selecteren, houdt u de
corresponderende toets (zie tabel hieronder) ingedrukt
q om de modus handmatig bereik in te
schakelen. Manual verschijnt.
bereik stapsgewijs te verhogen. Na het hoogste bereik
gaat de meter terug naar het laagste bereik.
U kunt het bereik in de modus MIN MAX AVG of
de modus display HOLD niet handmatig wijzigen.
Als u op qdrukt wanneer de meter in MIN MAX
AVG of display HOLD staat, geeft de meter twee
pieptonen om aan te geven dat dit een ongeldige
bewerking is en wordt het bereik niet veranderd.
draai aan de draaiknop om handmatig bereik af te
sluiten. De meter keert terug naar automatisch bereik
en Auto verschijnt.
Opmerking
qom het
q of
wanneer u de meter aanzet. De opstartopties worden
geannuleerd wanneer u de meter uitzet of als de meter op
rustmodus overgaat.
Toets Opstartopties
f
p
q
g
Basismetingen
De afbeeldingen op de volgende pagina’s illustreren de
basismetingen.
Als u de meetkabels op het circuit of het apparaat aansluit,
moet u het aardsnoer (COM) aansluiten voordat u de onder
stroom staande kabel aansluit; als u de meetkabels
verwijdert, moet u de onder stroom staande kabel
verwijderen voordat u het aardsnoer verwijdert.
Zet alle segmenten van het display aan.
Schakelt de pieptoon uit. bEEP verschijnt
als de pieptoon aanstaat.
Schakelt capaciteitsmetingen bij lage
impedantie in. LCAP verschijnt als deze
functie aanstaat. Zie pagina 14.
Deactiveert automatische uitschakeling
(rustmodus). PoFF verschijnt als
rustmodus is geactiveerd.
Deactiveert automatische uitschakeling
van achtergrondverlichting. LoFF
Q
verschijnt als deze functie aanstaat.
9
114, 115 and 117
Gebruiksaanwijzing

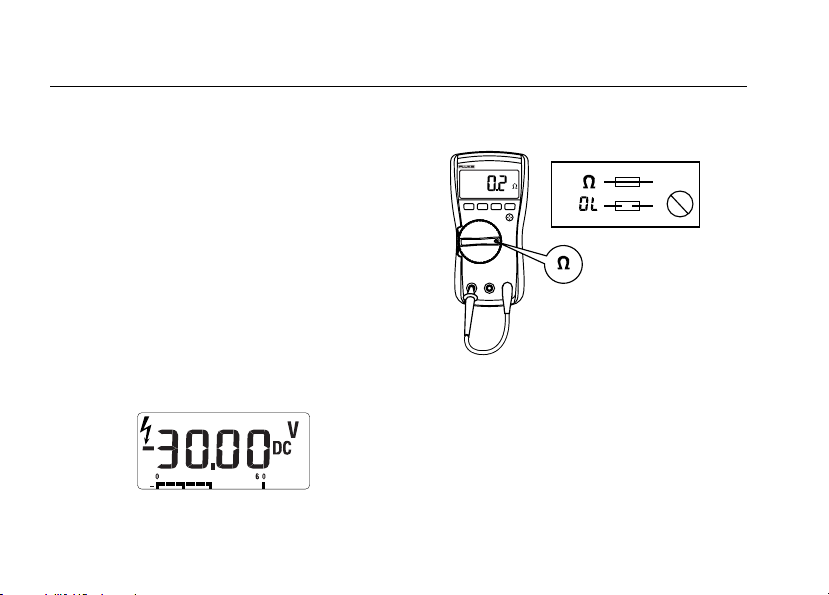

Weerstand meten
XWWaarschuwing
Om elektrische schok, letsel of
beschadiging aan de meter te voorkomen,
schakelt u de stroom naar het circuit uit
en ontlaadt u alle hoogspanningscondensators voordat u de weerstand,
continuïteit, dioden of capaciteit meet.
10
edy04f.eps
Continuïteit testen
De continuïteitsfunctie werkt het best als een
snelle, eenvoudige methode om open en
kortgesloten circuits te controleren. Gebruik de
weerstandsfunctie (e) van de meter om
maximale nauwkeurigheid te verkrijgen bij
weerstandsmetingen.
Opmerking
edy06f.eps
True-rms Multimeters
Basismetingen

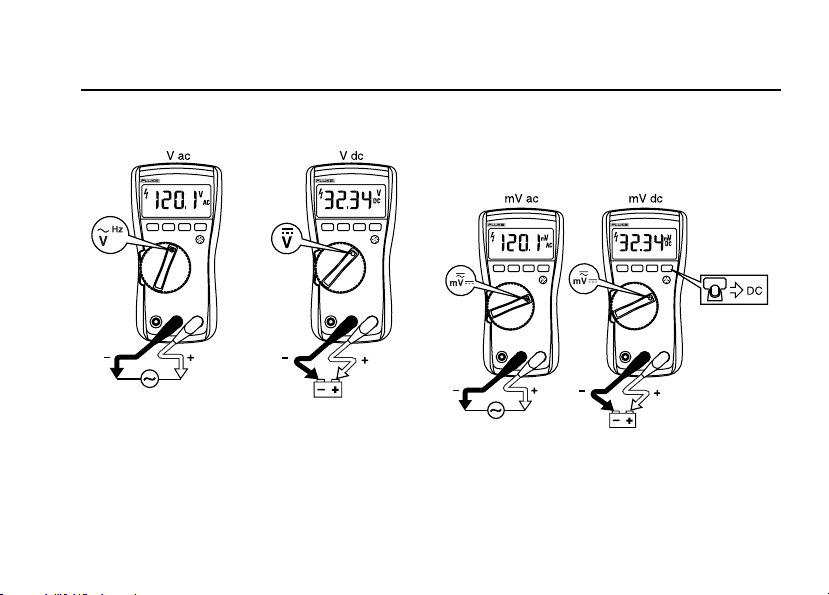

Wissel- en gelijkspanning meten
eee03f.eps
Autovoltage gebruiken (alleen 114 en 117)
Wanneer de draaiknop op x staat, selecteert de meter
automatisch een dc- of ac-spanningsmeting op basis van het
aangelegde ingangssignaal tussen de ingangen V of + en COM.
Deze functie stelt de ingangsimpedantie van de meter in op
ongeveer 3 kΩ om de kans op foutieve aflezingen als gevolg
van fantoomspanning te beperken.
Wissel- en gelijkspanning meten in millivolt
Wanneer de draaiknop op l staat, meet de meter ac-mV
en dc-mV. Druk op g om de meter op dc-mV te zetten.
eee18f.eps
11
114, 115 and 117
Gebruiksaanwijzing
Ac- of dc-stroom (115 en 117)
Ga als volgt te werk om lichamelijk letsel of
beschadiging van de meter te voorkomen:
• Probeer nooit de stroom in een
stroomkring te meten als de
nullastpotentiaal naar aarde > 600 V is.
• Controleer de zekering van de meter
voordat u metingen verricht. (Zie
‘Zekering testen’.)
• Gebruik de juiste aansluitingen, de juiste
stand van de draaiknop en het juiste
bereik voor uw metingen.
• Schakel de probes nooit parallel met een
circuit of component als de meetkabels in
de A-aansluitingen (ampère) steken.
XWWaarschuwing
12
1
A
2 3
edy08f.eps
Schakel de stroom naar het circuit uit, verbreek het circuit,
plaats de meter in serie met het circuit en zet de stroom
opnieuw aan.
True-rms Multimeters
Basismetingen
Stroom boven 10 A meten
De millivolt-/spanningsfunctie van de meter kan worden
gebruikt met een optionele stroomprobe met mV/A-uitgang
om stroom te meten die hoger is dan de nominale stroom
van de meter. Controleer of de meter in de juiste stand staat
voor de stroomprobe (ac of dc). Raadpleeg een Fluke
catalogus of neem contact op met uw plaatselijke Fluke
vertegenwoordiger voor compatibele stroomklemmen.
edy14f.eps
Capaciteit meten (alleen 115 en 117)
edy05f.eps
13
114, 115 and 117
Gebruiksaanwijzing

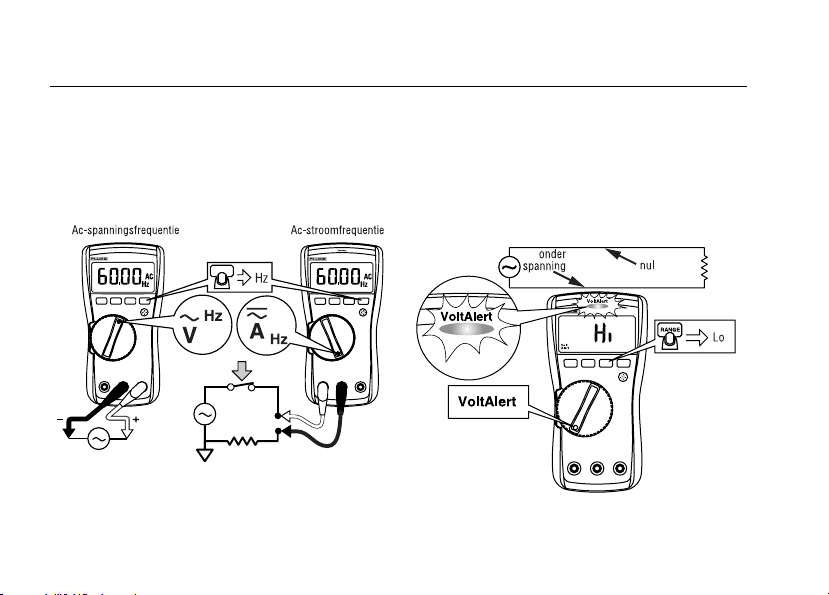

Frequentie meten (alleen 115 en 117)
Om elektrische schokken te voorkomen, moet
u het staafdiagram negeren bij frequenties >
1 kHz. Als de frequentie van het gemeten
signaal > 1 kHz is, zijn het staafdiagram en Z
niet gespecificeerd.
De meter meet de frequentie van een signaal door het aantal
keren te tellen dat het signaal per seconde een triggerniveau
overschrijdt. Het triggerniveau is 0 V, 0 A voor alle bereiken.
XWWaarschuwing
eee09f.eps
14
Druk op g om de frequentiemeting in en uit te schakelen.
Frequentie werkt uitsluitend met ac-functies.
Bij frequentiemetingen tonen het staafdiagram en de
bereikindicator de aanwezige ac-spanning of stroom.
Selecteer steeds lagere bereiken aan de hand van handmatig
bereik voor een stabiele aflezing.
Detectie van ac-spanning (alleen 117)
eee13f.eps
True-rms Multimeters
Basismetingen
Voor de detectie van ac-spanning plaatst u de top van de meter
in de nabijheid van een geleider. Bij detectie van spanning geeft
de meter een geluids- en visueel signaal. Er zijn twee instellingen
voor gevoeligheid. De stand Lo wordt gebruikt bij gelijk met de
muur geïnstalleerde wandcontactdozen, stekkerblokken, gelijk
met de muur geïnstalleerde industriële stopcontacten en diverse
netsnoeren. De stand Hi wordt gebruikt voor de detectie van acspanning bij andere soorten verzonken connectors of
stopcontacten waar de eigenlijke ac-spanning binnen in de
connector is verzonken. De VoltAlert sensor werkt in
toepassingen met onbeklede draad en met spanningen tot
minimaal 24 V in de stand Hi.
Bij afwezigheid van enig signaal kan er
toch spanning staan. De VoltAlert sensor
is niet betrouwbaar met afgeschermde
draad. De werking van de sensor wordt
mogelijk beïnvloed door verschillen in
contactdoosontwerp, isolatiedikte en
type isolatie.
Capaciteitsmetingen bij lage impedantie (alleen 115 en 117)
Voor capaciteitsmetingen op kabels met fantoomspanning
houdt u qingedrukt wanneer u de meter aanzet. Dit brengt
de meter in de capaciteitsmodus LoZ (lage ingangsimpedantie).
In deze modus zijn de capaciteitsmetingen minder nauwkeurig
en is hun dynamische bereik lager. Deze stand wordt niet
opgeslagen wanneer u de meter uitzet of als de meter op
rustmodus overgaat.
XW Waarschuwing

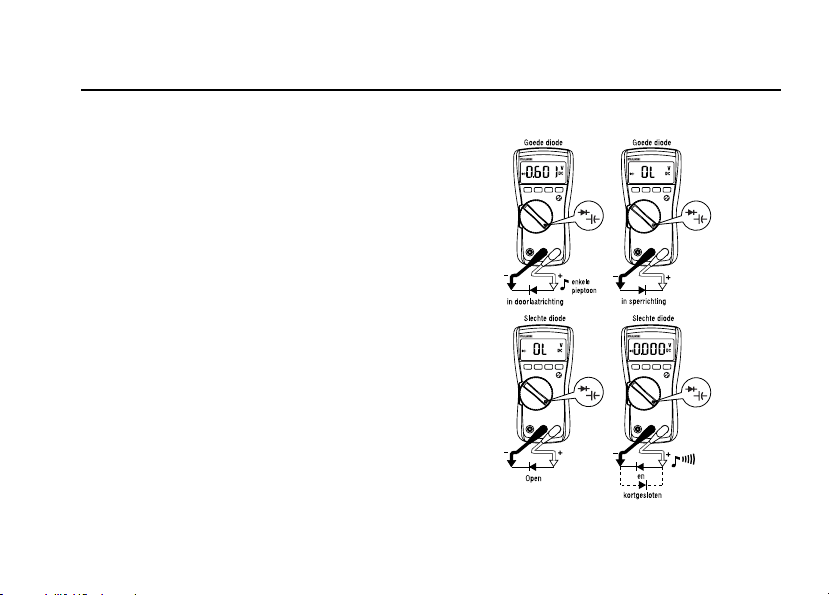

Dioden testen (115 en 117)
eee07f.eps
15
114, 115 and 117
Gebruiksaanwijzing
Staafdiagram gebruiken
Het staafdiagram functioneert zoals de naald van een
analoge meter. Er is een overspanningsindicator (>) rechts
en een polariteitsindicator (+) links.
Aangezien het staafdiagram veel sneller wordt bijgewerkt dan
het digitale display, is het diagram nuttig voor het bijstellen
van top- en nulpunten.
Het staafdiagram wordt uitgeschakeld bij
capaciteitsmetingen. Bij frequentiemetingen tonen het
staafdiagram en de bereikindicator de onderliggende
spanning of stroom tot 1 kHz.
Het aantal segmenten geeft de gemeten waarde aan en staat
in verhouding tot de volschalige waarde van het
geselecteerde bereik.
De belangrijkste schaalverdelingen in het bereik van 60 V
(zie hieronder) zijn bijvoorbeeld 0, 15, 30, 45 en 60 V. Bij
een ingang van -30 V worden het minteken en de segmenten
tot het midden van de schaal weergegeven.
aej11f.eps
16
Zekering testen (alleen 115 en 117)
Test de zekering zoals hieronder aangegeven.
<.5
OK
OK
edy10f.eps
True-rms Multimeters
Onderhoud
Onderhoud
Het onderhoud van de meter omvat het vervangen van de
batterij en de zekering, en het reinigen van de behuizing.
Batterij en zekering vervangen
Ga als volgt te werk om elektrische
schok, letsel of beschadiging aan de
meter te voorkomen:
• Neem de meetkabels uit de meter voordat u
de behuizing of de batterijklep opent.
• Gebruik UITSLUITEND een zekering met
gespecificeerde nominale stroomsterkte,
uitschakelspanning en snelheid.
Om de batterij te vervangen, verwijdert u de batterijklep
als volgt:
1. Neem de meetkabels uit de meter.
2. Verwijder het schroefje van de batterijklep.
3. Breng de klep lichtjes omhoog met behulp van
de vingeruitsparing.
4. Trek de klep recht omhoog en los van de behuizing.
Plaats de batterij in de batterijklep. Schuif de klep in de
behuizing, onderzijde eerst, totdat de klep goed op zijn plaats
zit. Installeer de batterij niet rechtstreeks in de behuizing.
5. Plaats het schroefje van de batterijklep en draai het vast.
XWWaarschuwing
eee11f.eps
17
114, 115 and 117
Gebruiksaanwijzing
Om de zekering te vervangen, opent u de behuizing als volgt:
1. Neem de meetkabels uit de meter.
2. Neem de meter uit de holster.
3. Verwijder twee schroefjes uit de onderkant van
de behuizing.
4. Maak de onderkant van de behuizing los van de bovenkant.
5. Neem de zekering uit de houder en vervang de zekering
door een snelzekering (FAST) van 11 A, 1000 V met een
minimaal uitschakelvermogen van 17.000 A. Gebruik
uitsluitend Fluke onderdeelnr. 803293.
18
6. Zet de meter als volgt opnieuw in elkaar: bevestig de
onderkant van de behuizing aan de bovenkant en installeer
vervolgens de twee schroefjes. Plaats de meter in
de holster.
Reinigen
Neem de behuizing af met een vochtige doek en een nietagressief detergens. Gebruik geen schuurmiddelen,
isopropylalcohol of oplosmiddelen om de behuizing, de
lens of het venster te reinigen. Vuil of vocht in de
aansluitingen kan de aflezing beïnvloeden.
True-rms Multimeters
Algemene specificaties
Algemene specificaties
Nauwkeurigheid is gespecificeerd gedurende 1 jaar na kalibratie, bij een werktemperatuur van 18 °C tot
28 °C, met relatieve vochtigheid van 0 % tot 90 %.
Uitgebreide specificaties zijn beschikbaar bij www.Fluke.com.
Maximumspanning tussen willekeurige
aansluiting en aarde................................................ 600 V
Spanningsbeveiliging............................................. Piekwaarde van 6 kV volgens IEC 61010-1 600 V
W Zekering voor A-ingang (alleen 115 en 117) .... 11 A, 1000 V, 17 kA FAST
(onderdeelnummer 803293).
Display ..................................................................... Digitaal: 6000 digits, updates 4/sec
Staafdiagram: 33 segmenten, updates 32/sec
Temperatuur ............................................................ Werktemperatuur: -10 °C tot +50 °C
Opslagtemperatuur: -40 °C tot +60 °C
Temperatuurcoëfficiënt........................................... 0,1 x (gespecificeerde nauwkeurigheid)/°C
(< 18 °C of > 28 °C)
Werkhoogte.............................................................. 2000 m
Batterij....................................................................... 9 V alkaline, NEDA 1604A / IEC 6LR61
Levensduur van batterij.......................................... Alkaline: typisch 400 uren, zonder
achtergrondverlichting
Veiligheidsvoorschriften......................................... Voldoet aan ANSI/ISA 82.02.01 (61010-1) 2004,
CAT III, vervuilingsgraad 2
CAN/CSA-C22.2 nr. 61010-1-04, UL 6101B (2003)
en IEC/EN 61010-1 2nd Edition voor meetcategorie
III, 600 V, vervuilingsgraad 2, EMC EN61326-1
19
114, 115 and 117
Gebruiksaanwijzing
Certificaties...............................................................UL, P, CSA, TÜV, ;
IP-classificatie (water- en stofbescherming)............. IP42
Tabel 1. Nauwkeurigheidsspecificaties
Functie Bereik Resolutie
Nauwkeurigheid
± ([% van aflezing] + [digits])
(N10140), VDE
Model
Dc-mV 600,0 mV 0,1 mV 0,5 % + 2 114, 115, 117
Dc-V
6,000 V
60,00 V
600,0 V
dc, 45 Hz tot
Auto-V LoZ
[1]
true-rms 600,0 V 0,1 V
[1]
Ac-mV
Ac-V
true-rms
[1]
true-rms
600,0 mV 0,1 mV
6,000 V
60,00 V
600,0 V
0,001 V
0,01 V
0,1 V
0,001 V
0,01 V
0,1 V
0,5 % + 2 114, 115, 117
500 Hz
500 Hz tot 1 kHz
2,0 % + 3 4,0 % + 3 114, 117
45 Hz tot 500 Hz
1,0 % + 3
1,0 % + 3
500 Hz tot 1 kHz
2,0 % + 3
2,0 % + 3
114, 115, 117
114, 115, 117
20
True-rms Multimeters
Algemene specificaties
Tabel 1. Nauwkeurigheidsspecificaties (vervolg)
Functie Bereik Resolutie
Continuïteit 600 Ω 1 Ω
Pieptoon aan bij < 20 Ω, uit bij > 250 Ω;
detectie van open of kortgesloten
Nauwkeurigheid
± ([% van aflezing] + [digits])
stroomkringen van 500 μs of langer.
Ohm
600,0 Ω
6,000 kΩ
60,00 kΩ
600,0 kΩ
6,000 MΩ
40,00 MΩ
0,1 Ω
0,001 kΩ
0,01 kΩ
0,1 kΩ
0,001 MΩ
0,01 MΩ
0,9 % + 2
0,9 % + 1
0,9 % + 1
0,9 % + 1
0,9 % + 1
5 % + 2
Diodetest 2,000 V 0,001 V 0,9 % + 2
Capaciteit 1000 nF
LoZ-capaciteit
(opstartoptie)
10,00 μF
100,0 μF
9999 μF
1 nF
0,01 μF
0,1 μF
1 nF tot 500 μF 10 % + 2 typisch
1 μF
1,9 % + 2
1,9 % + 2
1,9 % + 2
100 μF - 1000 μF: 1,9 % + 2
> 1000 μF: 5 % + 20
Model
114, 115, 117
114, 115, 117
115, 117
115, 117
115, 117
21
114, 115 and 117
Gebruiksaanwijzing
Tabel 1. Nauwkeurigheidsspecificaties (vervolg)
Functie Bereik Resolutie
6,000 A
Ac-A true-rms
(45 Hz tot
500 Hz)
[1]
Dc-A
Hz (V- of A-
[2]
ingang)
Opmerkingen:
[1] Alle ac-bereiken behalve Auto-V LoZ zijn gespecificeerd van 1 % tot 100 % van het bereik. Auto-V LoZ is
gespecificeerd van 0 V. Omdat ingangswaarden onder 1 % van het bereik niet zijn gespecificeerd, is het normaal
dat deze en andere true-rms-meters aflezingen anders dan nul weergeven wanneer de meetkabels van een circuit
worden losgekoppeld of met elkaar worden kortgesloten. Voor volt is de crestfactor ≤ 3 bij 4000 digits, met lineaire
afname tot 1,5 bij volle schaal. Voor A is de crestfactor ≤ 3. Ac-spanning is ac-gekoppeld. Auto-V LoZ, ac-mV en
ac-A zijn dc-gekoppeld.
[2] Ac-V Hz is ac-gekoppeld en gespecificeerd van 5 Hz tot 50 kHz. Ac-A Hz is dc-gekoppeld en gespecificeerd van
45 Hz tot 5 kHz.
[3] > 10 A niet gespecificeerd.
[3]
10,00 A
20 A gedurende maximaal
30 seconden, minimaal
10 minuten rust.
6,000 A
[3]
10,00 A
20 A gedurende maximaal
30 seconden, minimaal
10 minuten rust.
99,99 Hz
999,9 Hz
9,999 kHz
50,00 kHz
0,001 A
0,01 A
0,001 A
0,01 A
0,01 Hz
0,1 Hz
0,001 kHz
0,01 kHz
Nauwkeurigheid
± ([% van aflezing] + [digits])
1,5 % + 3
1,0 % + 3
0,1 % + 2
Model
115, 117
115, 117
115, 117
22
True-rms Multimeters
Algemene specificaties
Tabel 2. Ingangskenmerken
Functie
V ac > 5 MΩ <100 pF > 60 dB bij dc, 50 Hz of 60 Hz
V dc
Auto-V LoZ ~3 kΩ < 500 pF > 60 dB bij dc, 50 Hz of 60 Hz
Diodetest < 2,7 V dc 2,000 V dc < 1,2 mA
Ingangsimpedantie
(nominaal)
>10 MΩ <100 pF > 100 dB bij dc, 50 Hz of 60 Hz
Nullasttestspanning Volschalige spanning Kortsluitstroom
Common mode onderdrukking
(1 kΩ ongebalanceerd)
tot 6,0 MΩ 40 MΩ Ohm < 2,7 V dc
< 0,7 V dc < 0,9 V dc
Normal mode
onderdrukking
> 60 dB bij 50 Hz of
60 Hz
< 350 μA
23
114, 115 and 117
Gebruiksaanwijzing
24
Loading...
