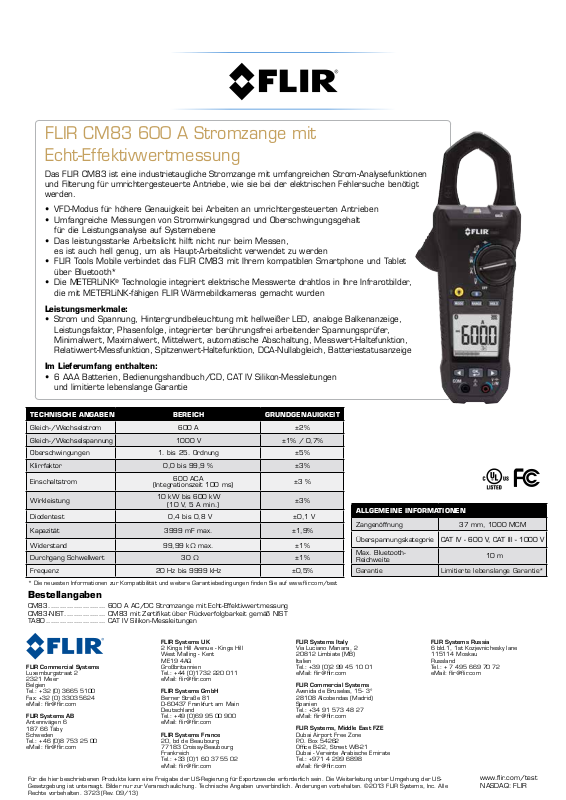

Page 1
FLIR CM83 600 A Stromzange mit
Echt-Effektivwertmessung
Das FLIR CM83 ist eine industrietaugliche Stromzange mit umfangreichen Strom-Analysefunktionen
und Filterung für umrichtergesteuerte Antriebe, wie sie bei der elektrischen Fehlersuche benötigt
werden.
• VFD-Modus für höhere Genauigkeit bei Arbeiten an umrichtergesteuerten Antrieben
• Umfangreiche Messungen von Stromwirkungsgrad und Oberschwingungsgehalt
für die Leistungsanalyse auf Systemebene
• Das leistungsstarke Arbeitslicht hilft nicht nur beim Messen,
es ist auch hell genug, um als Haupt-Arbeitslicht verwendet zu werden
• FLIR Tools Mobile verbindet das FLIR CM83 mit Ihrem kompatiblen Smartphone und Tablet
über Bluetooth*
• Die METERLiNK
®
Technologie integriert elektrische Messwerte drahtlos in Ihre Infrarotbilder,
die mit METERLiNK-fähigen FLIR Wärmebildkameras gemacht wurden
Leistungsmerkmale:
• Strom und Spannung, Hintergrundbeleuchtung mit hellweißer LED, analoge Balkenanzeige,
Leistungsfaktor, Phasenfolge, integrierter berührungsfrei arbeitender Spannungsprüfer,
Minimalwert, Maximalwert, Mittelwert, automatische Abschaltung, Messwert-Haltefunktion,
Relativwert-Messfunktion, Spitzenwert-Haltefunktion, DCA-Nullabgleich, Batteriestatusanzeige
Im Lieferumfang enthalten:
• 6 AAA Batterien, Bedienungshandbuch/CD, CAT IV Silikon-Messleitungen
und limitierte lebenslange Garantie
TECHNISCHE ANGABEN BEREICH GRUNDGENAUIGKEIT
Gleich-/Wechselstrom 600 A ±2%
Gleich-/Wechselspannung 1000 V ±1% / 0,7%
Oberschwingungen 1. bis 25. Ordnung ±5%
Klirrfaktor 0,0 bis 99,9 % ±3%
Einschaltstrom
Wirkleistung
Diodentest 0,4 bis 0,8 V ±0,1 V
Kapazität 3999 mF max. ±1,9%
Widerstand 99,99 kΩ max. ±1%
Durchgang Schwellwert 30 Ω ±1%
Frequenz 20 Hz bis 9999 kHz ±0,5%
* Die neuesten Informationen zur Kompatibilität und weitere Garantiebedingungen nden Sie auf www.ir.com/test
600 ACA
(Integrationszeit 100 ms)
10 kW bis 600 kW
(10 V, 5 A min.)
±3 %
±3%
ALLGEMEINE INFORMATIONEN
Zangenöffnung 37 mm, 1000 MCM
Überspannungskategorie
Max. BluetoothReichweite
Garantie Limitierte lebenslange Garantie*
Bestellangaben
CM83 ......................... 600 A AC/DC Stromzange mit Echt-Effektivwertmessung
CM83-NIST .................. CM83 mit Zertikat über Rückverfolgbarkeit gemäß NIST
TA80 .......................... CAT IV Silikon-Messleitungen
