flexscan S2031w, S2431W User Guide

重要

请仔细阅读用户手册和设定手册 ( 分

册)，掌握安全有效的使用方法。

预防措施

第 1 章功能和概述

1-1 功能 1-2 按钮和指示器 1-3 功能和基本操作

第 2 章设置和调整

2-1 实用程序光盘 2-2 屏幕调整 2-3 颜色调整 2-4 关闭计时器 / 省电设置 2-5 屏幕尺寸选择 2-6 电源指示灯 /EIZO 标志显示设置 2-7 锁定按钮 2-8 禁用 DDC/CI 通信 2-9 设定调整菜单显示 2-10 设定方向 2-11 查看信息 / 设定语言 2-12 设定 BrightRegulator 2-13 恢复默认设置

第 3 章连接电缆

3-1 将两台 PC 连接至显示器 3-2 连接外接 USB 设备

第 4 章疑难解答

第 5 章

参考

5-1 安装悬挂臂 5-2 清洁 5-3 规格 5-4 术语表 5-5 预设定时

如何设定

请阅读设定手册 ( 分册 )

安全符号

本指南使用的安全符号如下。它们表示重要信息。请仔细阅读。

警告

若不遵守“警告”中的信息，可能会造成严重伤害或威胁到生命安全。

表示禁止的动作。

表示必须执行的操作。

保留所有权利。如无 EIZO NANAO CORPORATION 的事先书面许可，不得将此手册中的任何章节进行复制或存储于检索系统中，或者通过电子、机械等其它任何途径对其进行传播。 EIZO NANAO CORPORATION 没有义务保留任何提交的材料或机密信息，除非 EIZO NANAO CORPORATION 收到信息之后进行事先安排。虽然已竭尽所能地保证此手册的信息是最新信息，但是请注意，EIZO 显示器规格如有变动恕不另行通知。此随显示器附上的用户使用手册是以英文版本的内容为最终依据。因此，如果有任何难於理解或有含糊不清的地方，请参考本使用手册的英文版本。中文翻译权© 由雷射电脑有限公司所有

注意

若不遵守“注意”中的信息，可能会造成中度伤害并／或使财产或产品受损。

ENERGY STAR 是美国注册商标。 Apple 与 Macintosh 是苹果公司的注册商标。 VGA 是国际商业机器公司的注册商标。 DPMS 与 DDC/CI 是视频电子学标准协会的商标，而 VESA 是注册商标。 Windows 是微软公司的注册商标。 PowerManager 是 EIZO NANAO CORPORATION 的商标。 FlexScan，ScreenManager，i•Sound 和 EIZO 是 EIZO NANAO CORPORATION 在日本和其他国家的注册商标。

作为 ENERGY STAR® 的合作伙伴，EIZO NANAO CORPORATION 确认本产品符合能源效率 ENERGY STAR 标准。

根据销售地区不同，产品规格可能也会变化。请在以购买所在地区语言编写的手册中确认规格。

预防措施

重要

• 为配合在销售目标区域使用，本产品已经过专门调整。如果产品使用地并非销售目标区域，则本产品的工作性能可能与规格说明不符。

• 为了确保人员安全和正确维护，请仔细阅读本节内容以及显示器上显示的注意事项。

[ 注意事项的位置 ]

Ex.S2431W

警告

如果设备开始冒烟、有焦糊味或发出奇怪声音，请立即断开所有电路连接，并咨询经销商。

继续使用有故障的设备可能会导致火灾、触电或设备损坏。

切勿打开机壳或改装设备。

打开机壳或改装设备可能会导致火灾、触电或灼伤。

请委托合格的维修人员进行各种维修。

切勿试图自行维修本产品，因为打开或取下机盖可能会导致火灾、触电或设备损坏。

请将小东西或液体放置在远离设备的地方。

如果小东西通过通风孔意外掉入设备或液体意外流入设备，则可能导致火灾、触电或设备损坏。如果物体或液体掉入 / 流入设备，请立即拔出设备插头。重新使用设备以前，请委托合格的维修工程师对其进行检查。

预防措施

警告

将设备安置在坚固稳定的地方。

如果设备放在不恰当的平面上，则设备可能会跌落并导致人身伤害或设备损坏。如果设备跌落，请立即切断电源并咨询您的经销商。切勿继续使用已损坏的设备。使用已损坏的设备可能会导致火灾或触电。

请将设备放置在适宜的场所。

否则可能会导致火灾、触电或设备损坏。

• 切勿放在室外。

• 切勿放置在运输工具中 ( 船、飞机、火车、汽车等 )。

• 切勿放置在多尘或潮湿的场所。

• 切勿放置在蒸汽会直接接触屏幕的场所。

• 切勿放置在供暖设备或增湿器附近。

为避免出现窒息的危险，请将塑料包装袋放在远离婴儿和儿童的地方。

请使用附带的电源线，并连接到当地的标准电源插座。

务必在电源线的额定电压范围内使用。否则可能会导致火灾或触电。

若要断开电源线，请抓紧插头并拔出。

拉址电源线可能会使其受损，从而导致火灾或触电。

设备必须连接到接地的电源插座。

否则可能会导致火灾或触电。

请使用正确的电压。

• 本设备只能在特定电压下使用。若将设备连接到本用户手册中指定的电压以外的电压时，可能会导致火灾、触电或设备损坏。

• 切勿使电路超载，否则可能会导致火灾或触电。

警告

请小心使用电源线。

• 切勿将电源线压在本设备或其他重物下面。

• 切勿拉扯或缠绕电源线。

如果电源线已破损，请停止使用。使用已破损的电源线可能会导致火灾或触电。

打雷时，绝对不要触摸插头和电源线。

否则可能会导致触电。

安装悬挂臂时，请参阅悬挂臂的用户手册，并牢固安装设备。

否则可能会导致设备与悬挂臂脱离，从而可能造成人身伤害或设备损坏。如果设备跌落，请咨询您的经销商。切勿继续使用已损坏的设备。使用已损坏的设备可能会导致火灾或触电。重新安装倾斜底座时，请使用相同的螺丝并进行紧固。

切勿直接光着手触摸已损坏的液晶显示屏。

显示屏可能会有液晶流出，如果进入眼睛或口中，则将对人体造成危害。如果皮肤或人体的任何部位与显示屏直接接触，请彻底清洗该处。

如果出现不良症状，请向医生咨询。

灯内含汞，请依照当地法规进行废弃处理。

预防措施

注意

搬动设备时，请务必小心。

移动设备时，请断开电源线和电缆。在电源线保持连接时移动设备是非常危险的。因为这样可能会导致人身伤害。

在搬动设备时，请用双手紧紧抓住设备底部，确保在抬起以前显示屏面朝外。

设备跌落可能会造成人身伤害或设备损坏。

切勿堵塞机壳的通风孔。

• 切勿在通风孔上放置任何物体。

• 切勿将设备安装到封闭空间中。

• 切勿在设备平放或上下颠倒时使用。

通风孔堵塞会造成空气流通不畅，从而可能会导致火灾、触电或设备损坏。

切勿用湿手触摸插头。

否则可能会导致触电。

请使用易于接近的电源插座。

这样可确保在出现问题时快速切断电源。

定期清洁插头附近的区域。

插头上的灰尘、水或油可能会导致火灾。

设备清洁以前，请先将插头拔出。

与电源插座相连时清洁设备可能会导致触电。

如果计划长期不使用本装置，为了安全和节电，请在关闭电源后拔掉电源插头。

有关此显示器的注意事项

为了降低因长期使用而出现的发光度变化以及保持稳定的发光度，建议您以较低亮度使用显示器。

液晶面板采用高精技术制造。但是请注意，任何像素缺失或像素发亮的现象并不表示液晶显示器的损坏。有效像素百分比：99.9994% 或更高。

液晶显示屏的背光灯有一定的使用寿命。当显示屏变暗或开始闪烁时，请与您的经销商联系。

切勿用力按压显示屏或外框边缘，否则可能会导致显示故障，如干扰图案等问题。如果持续受压，液晶显示屏可能会性能下降或损坏。( 若液晶显示屏上残留压痕，使显示器处于黑屏或白屏状态。此症状可能消失。)

切勿用铅笔或铅笔等尖锐物体刮擦或按压显示屏，否则可能会使显示屏受损。切勿尝试用纸巾擦拭液晶显示屏，否则可能会留下擦痕。

如果将冷的显示器带入室内，或者室内温度快速升高，则显示器内部和外部可能会产生结露。在此情况下，请勿开启显示器并等至结露消失，否则可能会损坏显示器。

当显示器长期显示一个图像的情况下再次改变显示画面会出现残影。使用屏幕保护程序或计时器避免长时间显示同样的图像。

舒适地使用显示器

屏幕极暗或极亮可能会影响您的视力。请根据环境调节显示器的亮度。

长时间盯着显示器会使眼睛疲劳。每隔一小时应休息十分钟。

预防措施

预防措施..................................... 1

有关此显示器的注意事项 ......................... 5

舒适地使用显示器 ............................... 5

第 1 章功能和概述............................ 7

1-1 功能 ..................................... 7

1-2 按钮和指示器 ............................. 7

1-3 功能和基本操作 ........................... 8

第 2 章设置和调整........................... 11

2-1 实用程序光盘 ............................ 11

●

光碟内容和软件概述 ....................... 11

●

使用 ScreenManager Pro for LCD 软件 ....... 11

2-2 屏幕调整 ................................ 12

数字输入 ................................... 12

模拟输入 ................................... 12

2-7 锁定按钮 ................................ 21

●

锁定操作 [ 调整锁定 ] ..................... 21

2-8 禁用 DDC/CI 通信 ......................... 22

●

禁用 DDC/CI 通信 .......................... 22

2-9 设定调整菜单显示 ........................ 22

●

若要更新菜单设置 [ 菜单大小 / 菜单位置 /

菜单关闭计时器 / 透明度 ] .................

2-10 设定方向 ................................ 23

●

设定调整菜单的方向 [ 方向 ] ............... 23

2-11 查看信息 / 设定语言 ...................... 23

●

查看设置、使用时间等 [ 信息 ] ............. 23

●

设定显示语言 [ 语言 ] ..................... 23

2-12 设定 BrightRegulator ..................... 24

●

设定自动亮度调整 [BrightRegulator] ....... 24

2-13 恢复默认设置 ............................ 24

●

复位颜色调整 [ 复原 ] ..................... 24

●

复位所有设置 [ 复原 ] ..................... 24

2-3 颜色调整 ................................ 15

简易调整 [FineContrast 模式 ] ................

●

FineContrast 模式 ........................ 15

●

若要选择 FineContrast 模式 ................ 15

高级调整 [ 调整菜单 ] ........................ 16

●

为图像选择合适的模式 ..................... 16

●

设置 / 调整颜色 ........................... 17

2-4 关闭计时器 / 省电设置 .................... 18

●

设置显示器的关闭时间 [ 关闭计时器 ] ....... 18

设置显示器省电 [VESA DPMS/DVI DMPM] ...... 19

●

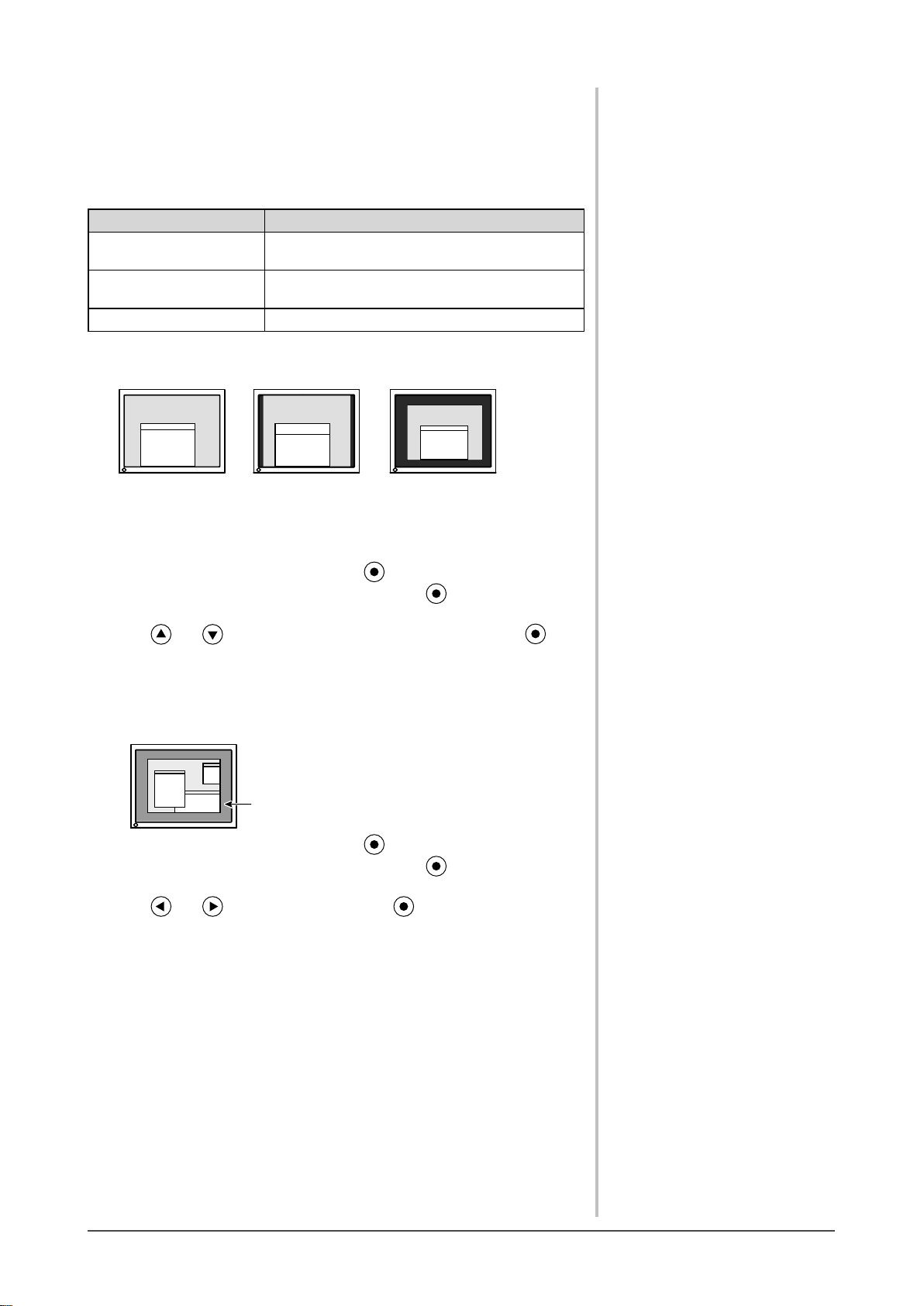

2-5 屏幕尺寸选择 ............................ 20

●

改变屏幕尺寸 [ 屏幕尺寸 ] ................. 20

●

调整非显示区域的亮度 [ 边框浓淡 ] ......... 20

2-6 电源

指示灯 /EIZO 标志显示设置 ............ 21

●

在屏幕出现显示时关闭电源指示器

[ 电源指示灯 ] ............................ 21

●

显示 EIZO 标志 [EIZO 标志显示功能 ] ........ 21

第 3 章连接电缆............................. 25

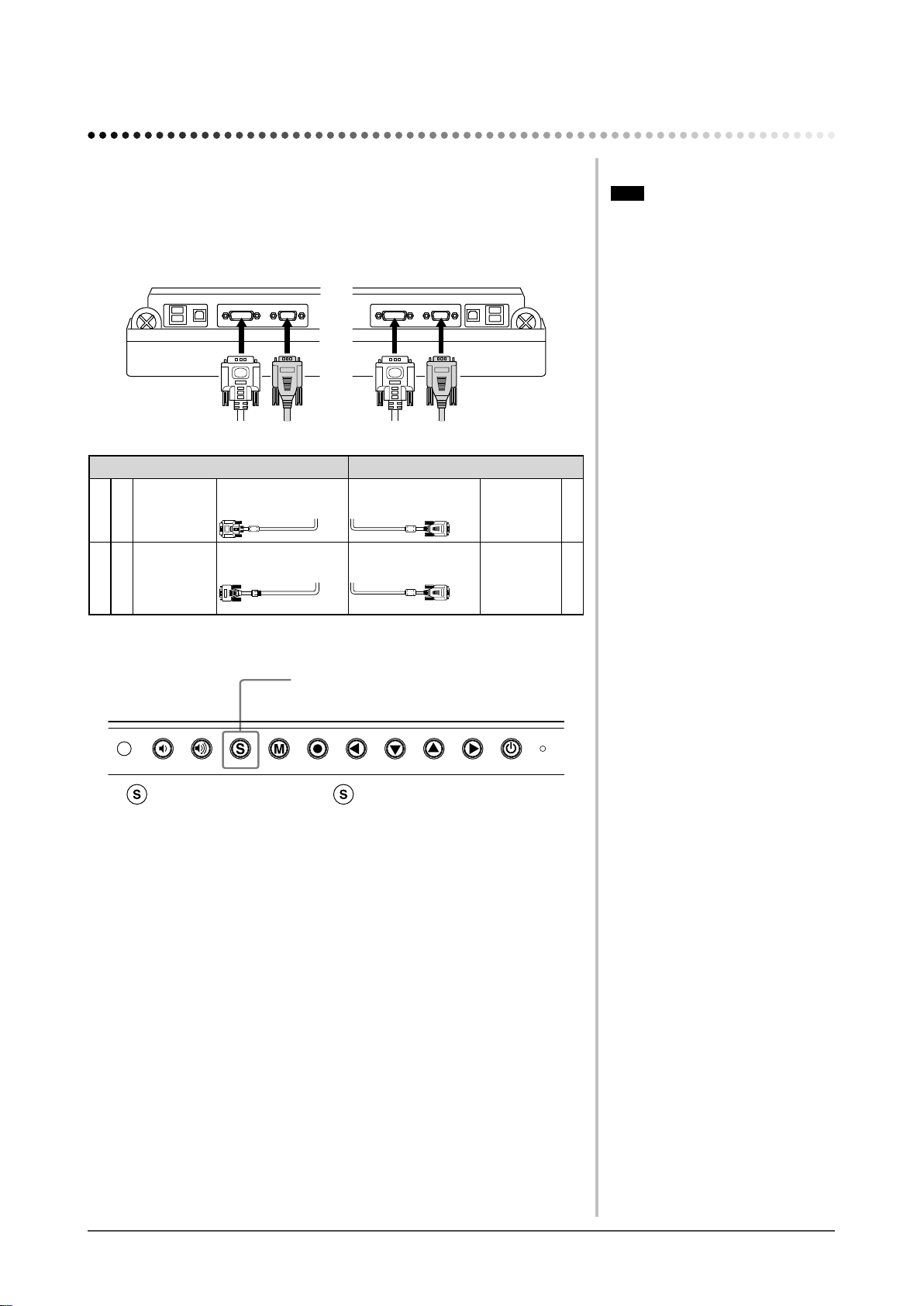

3-1 将两台 PC 连接至显示器 ................... 25

●

设定输入信号选择 [ 信号输入 ] ............. 26

3-2 连接外接 USB 设备 ........................ 26

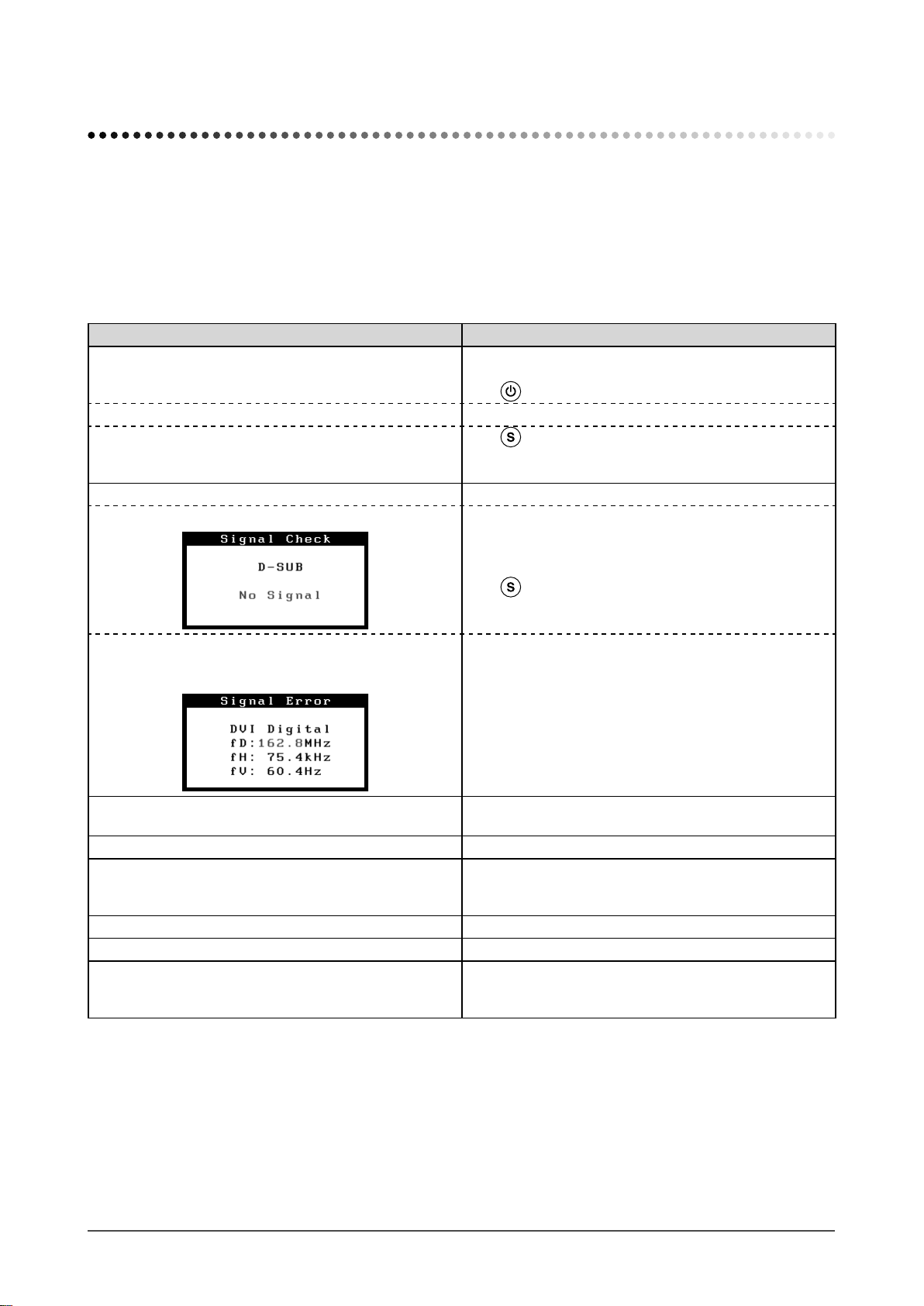

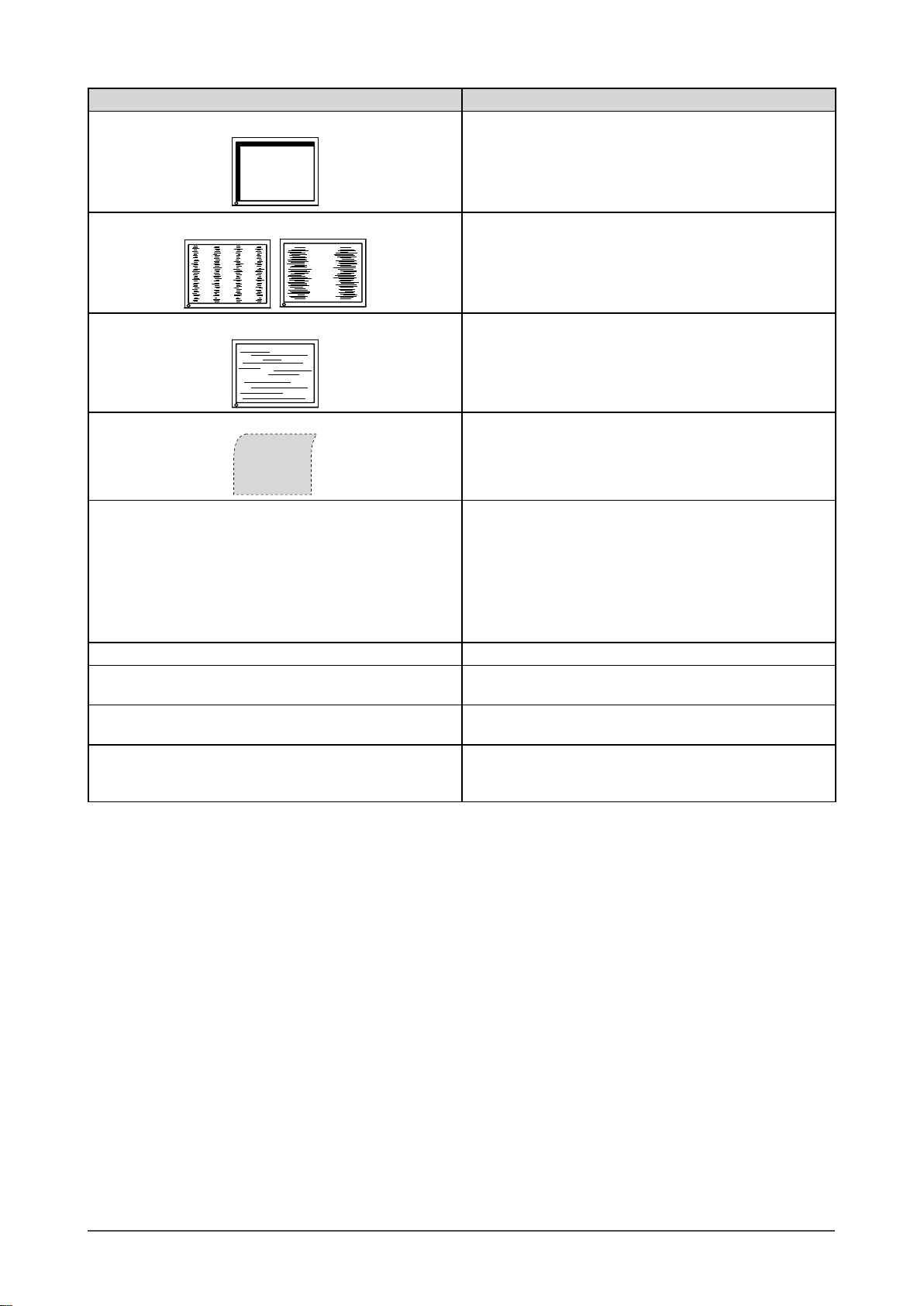

第 4 章疑难解答............................. 27

第 5 章参考................................. 30

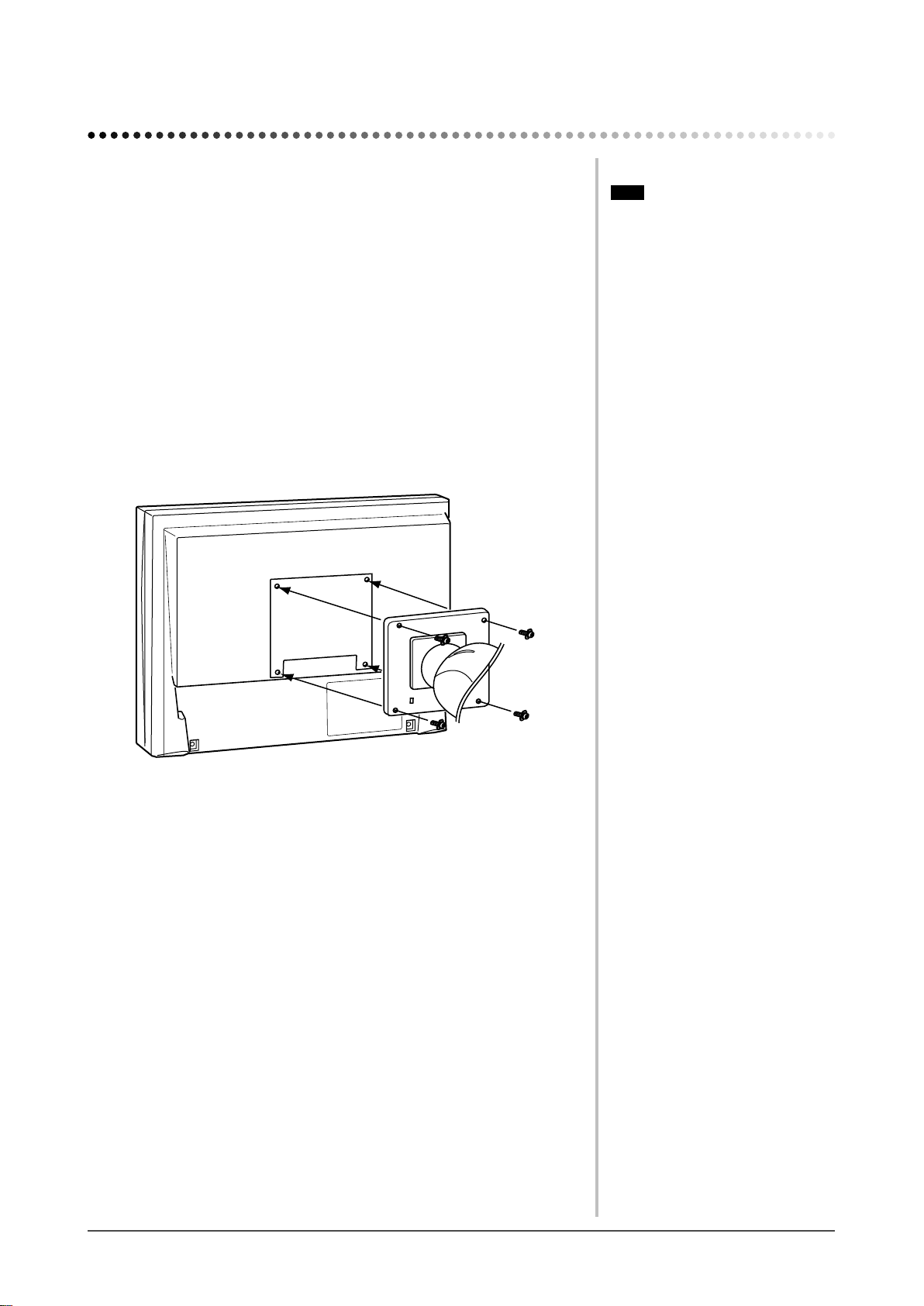

5-1 安装悬挂臂 .............................. 30

5-2 清洁 .................................... 31

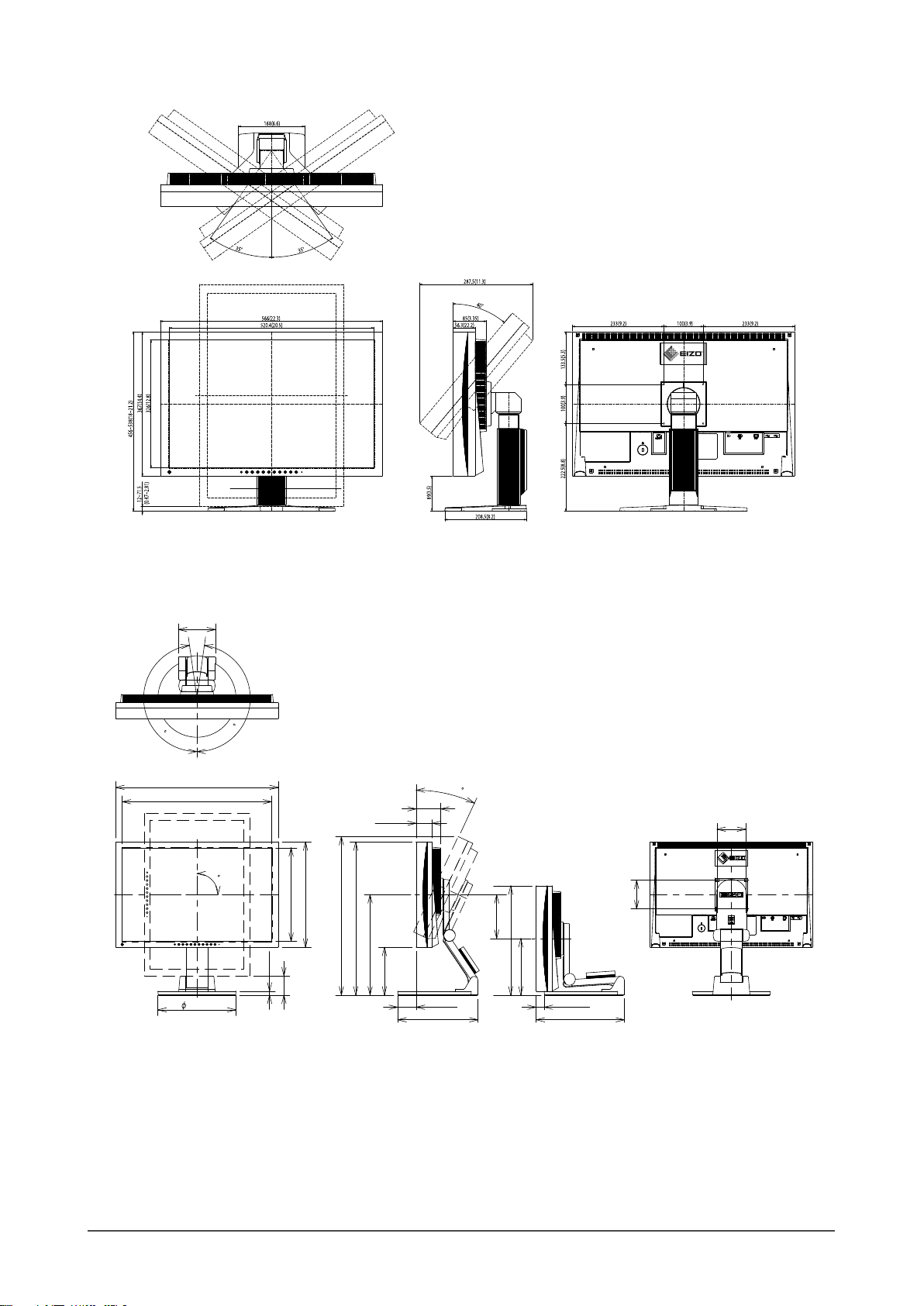

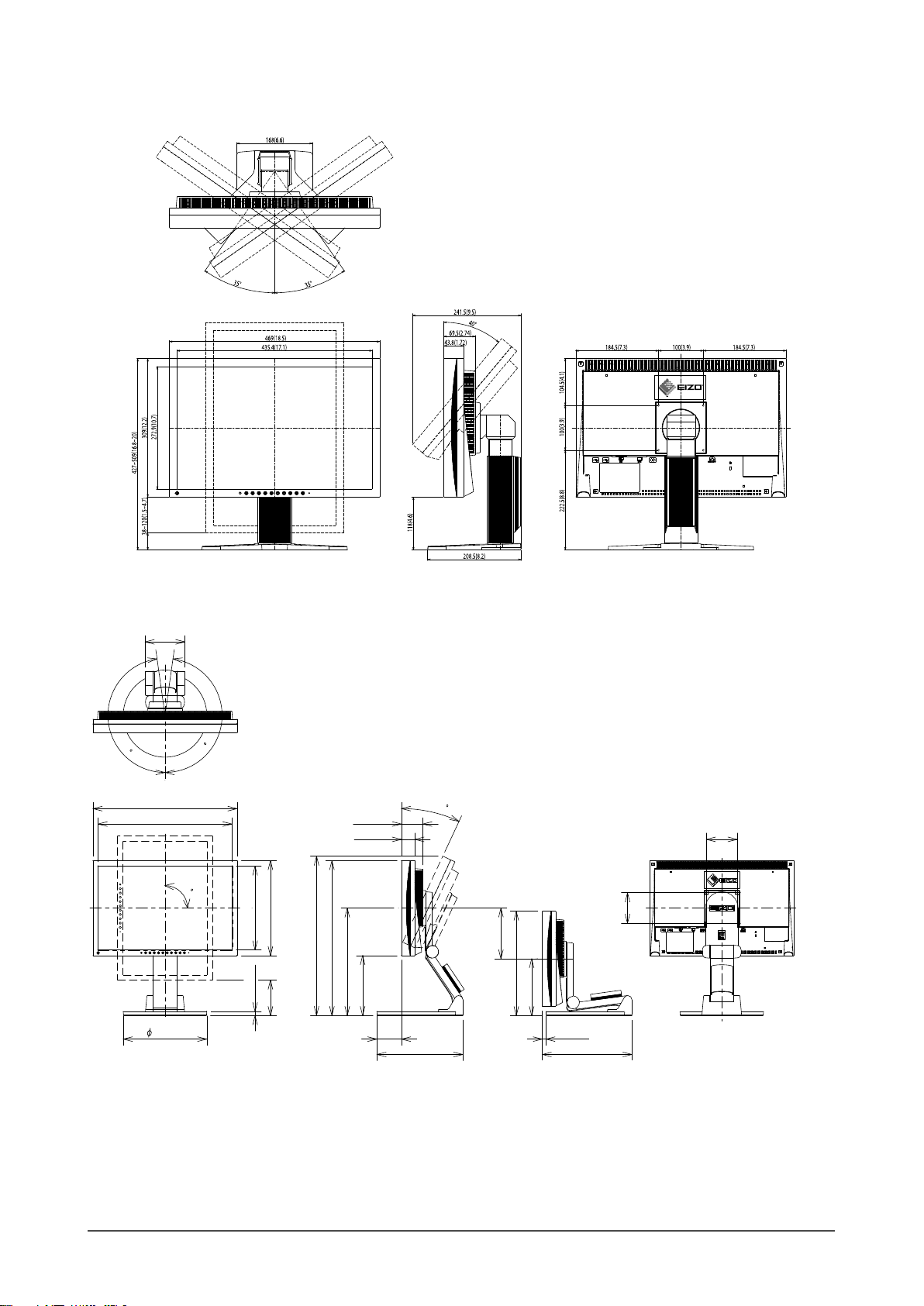

5-3 规格 .................................... 32

5-4 术语表 .................................. 38

5-5 预设定时 ................................ 40

第 1 章功能和概述

1 2 3 4 5 6 7 8

感谢您选择 EIZO 彩色液晶显示器。

1-1 功能

• 20.1"(S2031W)/24.1

• 符合 HDCP 标准

• 立体声扬声器

• 兼容双输入 (DVI-I 和 D-Sub 微型 15 针连接器 )

• 兼容 DVI 数字输入 (TMDS)

• 水平扫描频率、垂直扫描频率和分辨率如下：

水平扫描频率模拟

数字

垂直扫描频率模拟

数字

分辨率

S2031W 1680 点 × 1050 S2431W 1920 点 × 1200

• 兼容帧同步模式 59 － 61 Hz

* 仅当在 [ 屏幕尺寸 ] 中选择 [ 全屏 ] 时。

• 可使用纵向 / 横向显示 ( 顺时针旋转 90 度 )

• 可对放大图像进行调整的平滑处理 ( 柔和－锐利 ) 功能

• 可调整屏幕最佳模式的 FineContrast 模式

• 可通过配备鼠标 / 键盘的个人计算机控制显示器的实用程序软件

“ScreenManager Pro for LCD”( 用于 Windows)( 请参阅 EIZO LCD

Utility Disk)。

• 内置 BrightRegulator 功能

• 内置自动调整功能

(S2431W) 宽屏液晶显示器

S2031W 24 - 82 kHz S2431W 24 - 94 kHz S2031W 31 - 65 kHz S2431W 31 - 76 kHz S2031W 49 - 86 Hz 49 - 61 Hz (1680 × 1050)

49 - 76 Hz (1280 × 1024)

S2431W 49 - 86 Hz 49 - 61 Hz (1920 × 1200)

49 - 76 Hz (1600 × 1200) S2031W 59 - 61 Hz (VGA TEXT 69 - 71 Hz) S2431W 59 - 61 Hz (VGA TEXT 69 - 71 Hz)

线线

注

• 本显示器支持纵向 / 横向显示。此功能可让您在使用垂直显示位置的屏幕画面时改变调节菜单的方向。 ( 请参考第 23 页上的 “设定调整菜单方向 [ 方向 ]”。)

• 如果您以垂直方向使用显示器，视您个人计算机中所使用的图形卡而定，可能需要改变设定。详细说明，请参阅图形卡使用手册。

• 在调整菜单的 < 其它 > 菜单的 < 方向 > 选项中选择“纵向”，可将菜单旋转 90 度。

1-2 按钮和指示器

调整菜单 (*ScreenManager ®)

按钮

1. 传感器 (BrightRegulator)

2. 音量控制按钮 ( 上、下 )

3. 输入信号选择按钮

4. 模式按钮

5. 确认按钮

6. 控制按钮 ( 左、下、上、右 )

7. 电源按钮

8. 电源指示灯

指示器状态操作状态蓝有画面显示橙省电关闭电源关闭

ScreenManager ® 是 EIZO 为调整菜单起的别名。

注

• 当屏幕上出现显示时，可将以蓝色点亮的蓝色电源指示器关闭 ( 参见第 21 页上的“在屏幕出现显示时关闭电源指示器 [ 电源指示灯 ]”)。

• 关于设定了“关闭计时灯”时电源指示器的状态，请参阅第 18 页上的“设置显示器的关闭时间 [ 关闭计时器 ]”。

第 1 章功能和概述

1-3 功能和基本操作

第 12 页

第 13 页

第 16 页

调节屏幕和颜色

主菜单 ( 有关操作请参阅第 10 页 )

[ 采用模拟信号输入时 ]

[ 采用数字信号输入时 ]

仅限模拟输入

屏幕调整 ( 自动调整 )

●

用于改善闪烁情况和调整位置 [ 屏幕 ]

……………………………………… 参见第 12 页

●

用于自动调整颜色等级 [ 范围 ] …… 参见第 14 页

屏幕调整 ( 高级调整 )

[ 采用数字信号输入时 ][ 采用模拟信号输入时 ]

• 调整菜单和 FineContrast 模式名称不能同时显示。

FineContrast 模式

颜色调整

第 15 页

简易调整 [FineContrast 模式 ]

此功能可方便地根据显示器用途从五种模式中选择所需模式。

亮度调整

按或调整亮度。

第 16 页

音量调整

按或调整音量。

●

消除垂直条纹 [ 时钟*] …………… 参见第 13 页

●

消除抖动或模糊 [ 相位*] ……… 参见第 13 页

●

调整屏幕位置 [ 位置*] …………… 参见第 13 页

●

修改模糊字符 / 线 [ 平滑处理 ] …… 参见第 14 页

●

用于当屏幕上出现噪点时进行设定

[ 信号过滤器

带有 * 标志的项目可以与模拟输入一起调整。

] ……………………参见第 27 页

颜色调整高级调整

●

每种模式 (Custom/sRGB/Text/Picture/Movie) 都

能设定“亮度”、“对比”、“色温”、“伽玛”、“饱和度”、

“色调”和“增益”。

可设定的功能视显示模式而异。

恢复默认设置

●

复位颜色调整 [ 复原 ] ……………… 参见第 24 页

进行有效设置 / 调整

第 23 页

第 19 页

第 23 页

调整菜单 ( 有关操作请参阅第 10 页 )

[ 采用模拟信号输入时 ]

[ 采用数字信号输入时 ]

省电设置

●

设置显示器省电 [VESA DPMS/DVI DMPM]

信息

●

查看设置、使用时间等 [ 信息 ]

语言

●

设定显示语言 [ 语言 ]

EIZO 标志显示设置

●

显示 EIZO 标志 [EIZO 标志显示功能 ]

………………………………………… 参见第 21 页

锁定调整

●

锁定操作 [ 调整锁定 ] ………………… 参见第 21 页

禁用 DDC/CI 通信

●

禁用 DDC/CI 通信 ……………………… 参见第 22 页

连接信号电缆

●

将两台 PC 连接至显示器 ……………… 参见第 25 页

●

连接外接 USB 设备 …………………… 参见第 26 页

设定关闭计时器

●

设置显示器的关闭时间 [ 关闭计时器 ]

……………………………………… 参见第 18 页

改变屏幕尺寸

●

改变屏幕尺寸 [ 屏幕尺寸 ] ………… 参见第 20 页

●

调整非显示区域的亮度 [ 边框浓淡 ]

……………………………………… 参见第 20 页

BrightRegulator 设置

●

设定自动亮度调整 [BrightRegulator]

……………………………………… 参见第 24 页

方向设置

●

设定调整菜单的方向 [ 方向 ]

……………………………………… 参见第 23 页

电源指示器设置

●

在屏幕出现显示时关闭电源指示器 [ 电源指示灯 ]

……………………………………… 参见第 21 页

调整菜单设置

●

若要更新菜单设置 [ 菜单大小 / 菜单位置 / 菜单

关闭计时器 / 透明度 ] ……………… 参见第 22 页

恢复默认出厂设置

●

复位所有设置 [ 复原 ] ……………… 参见第 24 页

设定输入信号选择

●

设定输入信号选择 [ 信号输入 ]

……………………………………… 参见第 26 页

第 1 章功能和概述

调整菜单的基本操作

[ 显示调整菜单和选择功能 ]

(1) 按 (2) 使用 / / / 选择一种功能，然后按。出现子菜单。 (3) 使用 / / / 选择一种功能，然后按。出现调整 / 设置菜单。 (4) 使用 / / / 调整所选择的项目，然后按。设置即被保存

[ 退出调整菜单 ]

(1) 从子菜单中选择 < 返回 >，然后按 (2) 从主菜单中选择 < 退出 >，然后按。退出调整菜单。

注

• 快速按两次也可退出调整菜单。

• 在主菜单或子菜单中按两下

。出现主菜单。

也可选择 < 退出 > 或 < 返回 >。

第 1 章功能和概述

第 2 章设置和调整

2-1 实用程序光盘

随显示器一起提供的还有“EIZO 液晶显示器实用程序光盘”( 光盘 )。下表介绍了光盘内容以及应用软件的概述。

●

光碟内容和软件概述

光碟中包含颜色配置文件、作调节用的应用程序和用户手册。有关软件启动步骤或文件访问步骤，请参阅光碟中的

“Readmecszh.txt”或“readme(chinese)”文件。

项目概述 Windows Macintosh

“Readmecszh.txt”或“readme(chinese)”文件

颜色配置文件 (ICC 配置文件 ) 包含显示器颜色特性信息的特定文件。

屏幕调整程序按照屏幕上的调整图案和步骤轻松实现

对显示屏的调整。

ScreenManager Pro for LCD( 用于 Windows)

WindowMovie Checker 软件 WindowMovie 是 ScreenManager Pro

本显示器的用户手册 (PDF 文件 )

用于通过电脑的鼠标和键盘控制显示器的调整的工具软件程序。( 必须使用附带的 USB 电缆将 PC 连接至显示器。) 参见以后的说明。

for LCD 软件的一项功能。有关更多详细信息，请查看光盘上的 ScreenManager Pro for LCD 的用户手册。

✓ ✓

✓

−

●

使用 ScreenManager Pro for LCD 软件

若要安装及使用 ScreenManager Pro for LCD 软件，请参阅其光盘上的用户手册。若要使用 ScreenManager Pro for LCD 软件调整显示器，请使用附带的 USB 电缆将 PC 连接至显示器。详细说明，请参阅“第 3 章 3-2 连接外接 USB 设备”。

第 2 章设置和调整

2-2 屏幕调整

数字输入

输入数字信号时，图像根据显示器的预设数据正确显示。无需进行屏幕调整。

模拟输入

显示器屏幕调整用于抑制屏幕的抖动现象或者根据将要使用的 PC 来正确调整屏幕位置和屏幕尺寸。为了舒适地使用显示器，请在第一次设置显示器或者更新了所用 PC 的设置时对屏幕进行调整。

在下列情况下将启用自动调整功能：

• 信号初次输入显示器时

• 改变分辨率或输入信号刷新率后信号初次输入显示器时

[ 调整步骤 ]

自动调整

自动调整屏幕 [ 屏幕 ]

(1) 从 < 自动调整 > 菜单中选择 < 屏幕 >，然后按。 (2) 使用或选择 < 执行 >，然后按。

自动调整功能可修正闪烁、屏幕位置和屏幕尺寸。

如果使用自动调整功能无法获得满意的调整效果，请按照下列步骤进行调整。屏幕正确显示时，进到步骤 4“范围调整”。

高级调整

注意

• 显示器打开后，请等待至少 30 分钟才能开始进行调整。

注

• 使用随机提供的 EIZO LCD Utility Disk 中的“屏幕调整程序”。

注意

• 自动调整功能对于 800 － 600 分辨率 (SVGA) 以下的图像无效。

注意

• 当图像在 Windows 或 Macintosh 的显示区完全显示时才能正常使用此功能。当图像仅在屏幕的部分区域 ( 例如 DOS 方式窗口 ) 显示或者当正在使用黑色背景 ( 墙纸等 ) 时，此功能无法正常使用。

• 对于某些图形卡，此功能无法正常使用。

• 自动调整过程中，屏幕上出现“自动过程”。

运行屏幕调整程序。

将 EIZO LCD Utility Disk 装入个人计算机，然后在个人计算机上启动屏幕调整程序。程序启动后，请按照程序中的说明执行步骤 3 中的调整。

注

• 关于如何启动屏幕调整程序，请参阅“Readmecszh.txt”或

“readme(chinese)”文件。正在使

用 Windows 个人计算机时，您可以从光碟的开始菜单直接运行程序。

• 如果没有适合您 PC 的调整程序，则屏幕上将显示棋盘图样 ( 见下图 ) 并进入以下步骤操作。

用调整菜单的 < 屏幕 > 菜单，对下列情况进行高级调整。

●

消除垂直条纹 [ 时钟 ]

(1) 从 < 屏幕 > 菜单中选择 < 时钟 >，然后按。

出现 < 时钟 > 菜单。

(2) 使用或调整时钟，然后按。

调整完成。

注

• 慢慢按下控制按钮以免错过调整点。

• 调整后如果屏幕上出现模糊、抖动或条纹现象，请进入 [ 相位 ] 消除抖动或模糊。

●

消除抖动或模糊 [ 相位 ]

(1) 从 < 屏幕 > 菜单中选择 < 相位 >，然后按。

出现 < 相位 > 菜单。

(2) 使用或调整相位，然后按。

调整完成。

●

调整屏幕位置 [ 位置 ]

因为像素的数量和位置在液晶显示器上都是固定的，所以只提供一个位置来正确显示图像。进行位置调整可以将图像移到正确位置。

(1) 从 < 屏幕 > 菜单中选择 < 位置 >，然后按

出现 < 位置 > 菜单。

。

(2) 使用 / / / 调整位置以使图像正确显示在显

示器的显示区域中。

注意

• 视您的 PC 或图形卡而定，抖动或模糊现象可能无法消除。

注

•

调整后如果屏幕上出现垂直条纹，请返回到 “消除垂直条纹 [ 时钟 ]”。 ( 时钟 → 相位 → 位置 )

第 2 章设置和调整
