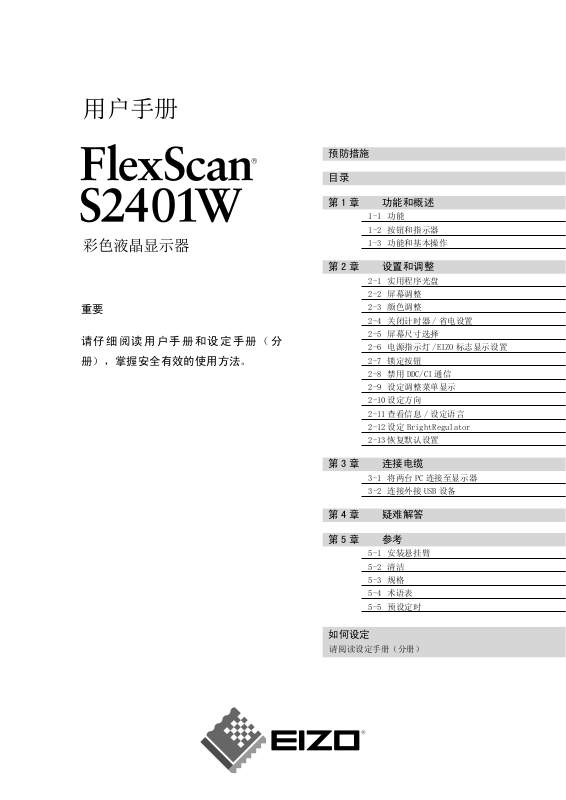

flexscan S2401w User Guide
重要
请仔细阅读用户手册和设定手册（分
册），掌握安全有效的使用方法。
预防措施
目录
第 1 章 功能和概述
1-1 功能
1-2 按钮和指示器
1-3 功能和基本操作
第 2 章 设置和调整
2-1 实用程序光盘
2-2 屏幕调整
2-3 颜色调整
2-4 关闭计时器 / 省电设置
2-5 屏幕尺寸选择
2-6 电源指示灯 /EIZO 标志显示设置
2-7 锁定按钮
2-8 禁用 DDC/CI 通信
2-9 设定调整菜单显示
2-10 设定方向
2-11 查看信息 / 设定语言
2-12 设定 BrightRegulator
2-13 恢复默认设置
第 3 章 连接电缆
3-1 将两台 PC 连接至显示器
3-2 连接外接 USB 设备
第 4 章 疑难解答
第 5 章
参考
5-1 安装悬挂臂
5-2 清洁
5-3 规格
5-4 术语表
5-5 预设定时
如何设定
请阅读设定手册（分册）
安全符号
本指南使用的安全符号如下。它们表示重要信息。请仔细阅读。
警告
若不遵守“警告”中的信息，可能会造成严重伤害
或威胁到生命安全。
表示禁止的动作。
表示必须执行的操作。
©
2007 EIZO NANAO CORPORATION 版权所有。
保留所有权利。如无 EIZO NANAO CORPORATION 的事先书面许可，不得将此手册中的任何章节进行复制或存
储于检索系统中，或者通过电子、机械等其它任何途径对其进行传播。
EIZO NANAO CORPORATION 没有义务保留任何提交的材料或机密信息，除非 EIZO NANAO CORPORATION 收到信
息之后进行事先安排。虽然已竭尽所能地保证此手册的信息是最新信息，但是请注意，EIZO 显示器规格如有
变动恕不另行通知。
此随显示器附上的用户使用手册是以英文版本的内容为最终依据。因此，如果有任何难於理解或有含糊不清
的地方，请参考本使用手册的英文版本。
中文翻译权© 由雷射电脑有限公司所有
注意
若不遵守“注意”中的信息，可能会造成中度伤害
并／或使财产或产品受损。
ENERGY STAR 是美国注册商标。
Apple 与 Macintosh 是苹果公司的注册商标。
VGA 是国际商业机器公司的注册商标。
DPMS 与 DDC/CI 是视频电子学标准协会的商标，而 VESA 是注册商标。
Windows 是微软公司的注册商标。
PowerManager 是 EIZO NANAO CORPORATION 的商标。
FlexScan、ScreenManager，i•Sound 和 EIZO 是 EIZO NANAO CORPORATION 在日本和其他国家的注册商标。
作为 ENERGY STAR® 的合作伙伴，EIZO NANAO CORPORATION 确认本产品符合能源效率 ENERGY
STAR 标准。
根据销售地区不同，产品规格可能也会变化。
请在以购买所在地区语言编写的手册中确认规格。
预防措施
重要
• 为配合在销售目标区域使用，本产品已经过专门调整。如果产品使用地并非销售目标区域，则本产品的工
作性能可能与规格说明不符。
• 为了确保人员安全和正确维护，请仔细阅读本节内容以及显示器上显示的注意事项。
[ 注意事项的位置 ]
高度可调节支架示例
警告
如果设备开始冒烟、有焦糊味或发出奇怪声音，请立即断开所有电路连接，并咨询经
销商。
继续使用有故障的设备可能会导致火灾、触电或设备损坏。
切勿打开机壳或改装设备。
打开机壳或改装设备可能会导致火灾、触电或灼伤。
请委托合格的维修人员进行各种维修。
切勿试图自行维修本产品，因为打开或取下机盖可能会导致火灾、触电或设备损坏。
请将小东西或液体放置在远离设备的地方。
如果小东西通过通风孔意外掉入设备或液体意外流入设备，则可能导致火灾、触电或
设备损坏。
如果物体或液体掉入 / 流入设备，请立即拔出设备插头。重新使用设备以前，请委托
合格的维修工程师对其进行检查。
预防措施
1
2
预防措施
警告
将设备安置在坚固稳定的地方。
如果设备放在不恰当的平面上，则设备可能会跌落并导致人身伤害或设备损坏。
如果设备跌落，请立即切断电源并咨询您的经销商。切勿继续使用已损坏的设备。使
用已损坏的设备可能会导致火灾或触电。
请将设备放置在适宜的场所。
否则可能会导致火灾、触电或设备损坏。
• 切勿放在室外。
• 切勿放置在运输工具中（船、飞机、火车、汽车等）。
• 切勿放置在多尘或潮湿的场所。
• 切勿放置在蒸汽会直接接触屏幕的场所。
• 切勿放置在供暖设备或增湿器附近。
为避免出现窒息的危险，请将塑料包装袋放在远离婴儿和儿童的地方。
请使用附带的电源线，并连接到当地的标准电源插座。
务必在电源线的额定电压范围内使用。
否则可能会导致火灾或触电。
若要断开电源线，请抓紧插头并拔出。
拉址电源线可能会使其受损，从而导致火灾或触电。
设备必须连接到接地的电源插座。
否则可能会导致火灾或触电。
请使用正确的电压。
• 本设备只能在特定电压下使用。若将设备连接到本用户手册中指定的电压以外的电
压时，可能会导致火灾、触电或设备损坏。
• 切勿使电路超载，否则可能会导致火灾或触电。
警告
请小心使用电源线。
• 切勿将电源线压在本设备或其他重物下面。
• 切勿拉扯或缠绕电源线。
如果电源线已破损，请停止使用。使用已破损的电源线可能会导致火灾或触电。
打雷时，绝对不要触摸插头和电源线。
否则可能会导致触电。
安装悬挂臂时，请参阅悬挂臂的用户手册，并牢固安装设备。
否则可能会导致设备与悬挂臂脱离，从而可能造成人身伤害或设备损坏。如果设备跌
落，请咨询您的经销商。切勿继续使用已损坏的设备。使用已损坏的设备可能会导致
火灾或触电。
重新安装倾斜底座时，请使用相同的螺丝并进行紧固。
切勿直接光着手触摸已损坏的液晶显示屏。
显示屏可能会有液晶流出，如果进入眼睛或口中，则将对人体造成危害。
如果皮肤或人体的任何部位与显示屏直接接触，请彻底清洗该处。
如果出现不良症状，请向医生咨询。
灯内含汞，请依照当地法规进行废弃处理。
预防措施
3
4
预防措施
注意
搬动设备时，请务必小心。
移动设备时，请断开电源线和电缆。在电源线保持连接时移动设备是非常危险的。因
为这样可能会导致人身伤害。
在搬动设备时，请用双手紧紧抓住设备底部，确保在抬起以前显示屏面朝外。
设备跌落可能会造成人身伤害或设备损坏。
切勿堵塞机壳的通风孔。
• 切勿在通风孔上放置任何物体。
• 切勿将设备安装到封闭空间中。
• 切勿在设备平放或上下颠倒时使用。
通风孔堵塞会造成空气流通不畅，从而可能会导致火灾、触电或设备损坏。
切勿用湿手触摸插头。
否则可能会导致触电。
请使用易于接近的电源插座。
这样可确保在出现问题时快速切断电源。
定期清洁插头附近的区域。
插头上的灰尘、水或油可能会导致火灾。
设备清洁以前，请先将插头拔出。
与电源插座相连时清洁设备可能会导致触电。
如果计划长期不使用本装置，为了安全和节电，请在关闭电源后拔掉电源插头。
液晶显示屏
为了降低因长期使用而出现的发光度变化以及保持稳定的发光度，建议您以较低亮度使用显示器。
液晶面板采用高精技术制造。 但是请注意，任何像素缺失或像素发亮的现象并不表示液晶显示器的损坏。
有效像素百分比：99.9994% 或更高。
液晶显示屏的背光灯有一定的使用寿命。当显示屏变暗或开始闪烁时，请与您的经销商联系。
切勿用力按压显示屏或外框边缘，否则可能会导致显示故障，如干扰图案等问题。如果持续受压，液晶显示屏
可能会性能下降或损坏。（若液晶显示屏上残留压痕，使显示器处于黑屏或白屏状态。此症状可能消失。）
切勿用铅笔或铅笔等尖锐物体刮擦或按压显示屏，否则可能会使显示屏受损。切勿尝试用纸巾擦拭液晶显示屏，
否则可能会留下擦痕。
如果将冷的显示器带入室内，或者室内温度快速升高，则显示器内部和外部可能会产生结露。在此情况下，请
勿开启显示器并等至结露消失，否则可能会损坏显示器。
当显示器长期显示一个图像的情况下再次改变显示画面会出现残影。使用屏幕保护程序或计时器避免长时间显
示同样的图像。
舒适地使用显示器
屏幕极暗或极亮可能会影响您的视力。请根据环境调节显示器的亮度。
长时间盯着显示器会使眼睛疲劳。每隔一小时应休息十分钟。
预防措施
5
6
目录
目录
预防措施 .................................. 1
液晶显示屏 ..................................... 5
舒适地使用显示器 ............................... 5
第 1 章 功能和概述............................ 7
1-1 功能 ..................................... 7
1-2 按钮和指示器 ............................. 7
1-3 功能和基本操作 ........................... 8
第 2 章 设置和调整........................... 11
2-1 实用程序光盘 ............................ 11
●
光碟内容和软件概述 ....................... 11
●
使用 ScreenManager Pro for LCD 软件 ....... 11
2-2 屏幕调整 ................................ 12
数字输入 ................................... 12
模拟输入 ................................... 12
2-7 锁定按钮 ................................ 21
●
锁定操作 [ 调整锁定 ] ..................... 21
2-8 禁用 DDC/CI 通信 ......................... 22
●
禁用 DDC/CI 通信 .......................... 22
2-9 设定调整菜单显示 ........................ 22
●
若要更新菜单设置 [ 菜单大小 / 菜单位置 /
菜单关闭计时器 / 透明度 ] .................
2-10 设定方向 ................................ 23
●
设定调整菜单的方向 [ 方向 ] ............... 23
2-11 查看信息 / 设定语言 ...................... 23
●
查看设置、使用时间等 [ 信息 ] ............. 23
●
设定显示语言 [ 语言 ] ..................... 23
2-12 设定 BrightRegulator ..................... 24
●
设定自动亮度调整 [BrightRegulator] ....... 24
2-13 恢复默认设置 ............................ 24
●
复位颜色调整 [ 复原 ] ..................... 24
●
复位所有设置 [ 复原 ] ..................... 24
22
2-3 颜色调整 ................................ 15
简易调整 [FineContrast 模式 ] ................
●
FineContrast 模式 ........................ 15
●
若要选择 FineContrast 模式 ................ 15
高级调整 [ 调整菜单 ] ........................ 16
●
为图像选择合适的模式 ..................... 16
●
设置 / 调整颜色 ........................... 17
2-4 关闭计时器 / 省电设置 .................... 18
●
设置显示器的关闭时间 [ 关闭计时器 ] ....... 18
设置显示器省电 [VESA DPMS/DVI DMPM] ...... 19
●
2-5 屏幕尺寸选择 ............................ 20
●
改变屏幕尺寸 [ 屏幕尺寸 ] ................. 20
●
调整非显示区域的亮度 [ 边框浓淡 ] ......... 20
2-6 电源
指示灯 /EIZO 标志显示设置 ............ 21
●
在屏幕出现显示时关闭电源指示灯
[ 电源指示灯 ] ............................ 21
●
显示 EIZO 标志 [EIZO 标志显示功能 ] ........ 21
15
第 3 章 连接电缆............................. 25

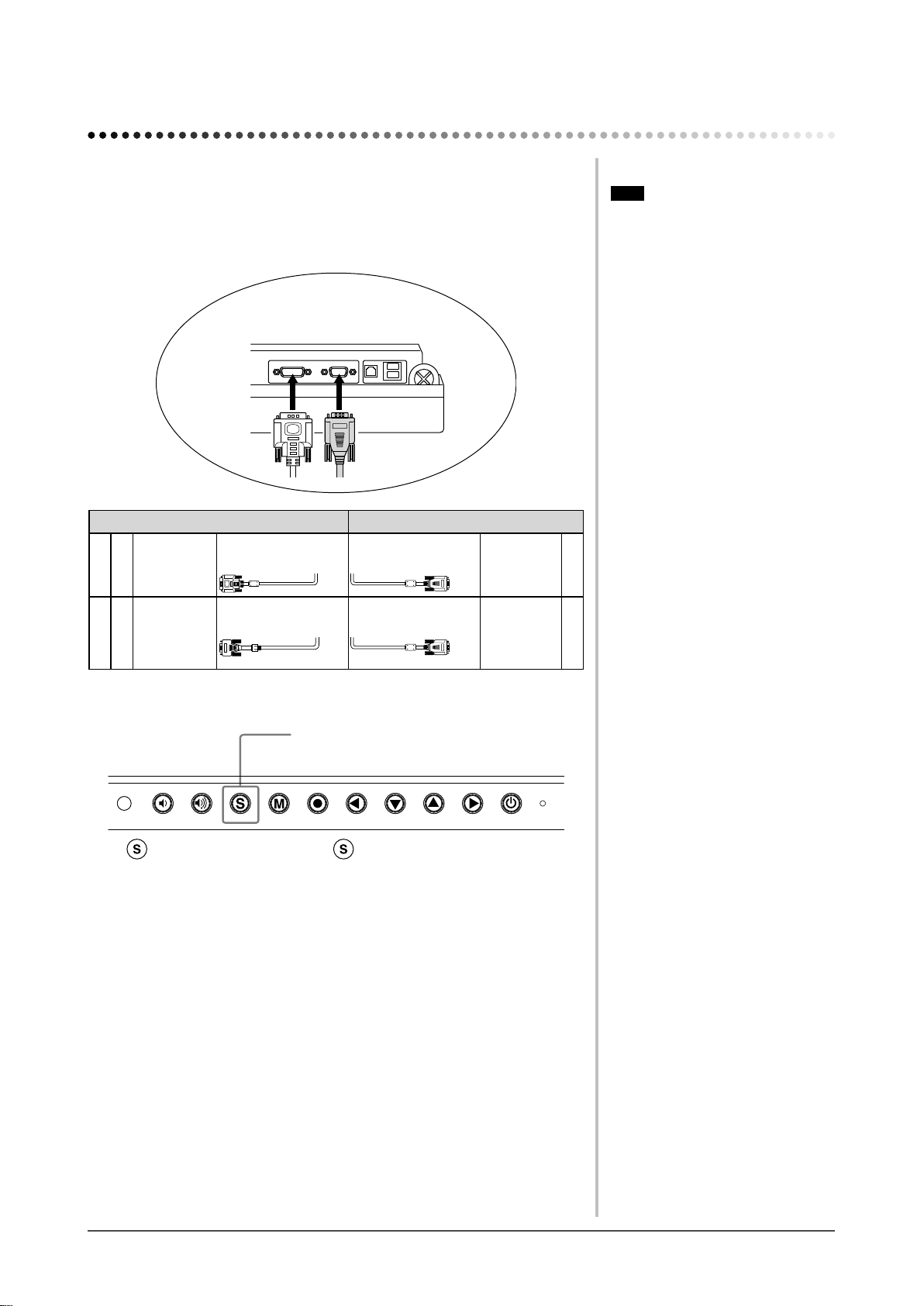

3-1 将两台 PC 连接至显示器 ................... 25
●
设定输入信号选择 [ 信号输入 ] ............. 26
3-2 连接外接 USB 设备 ........................ 26

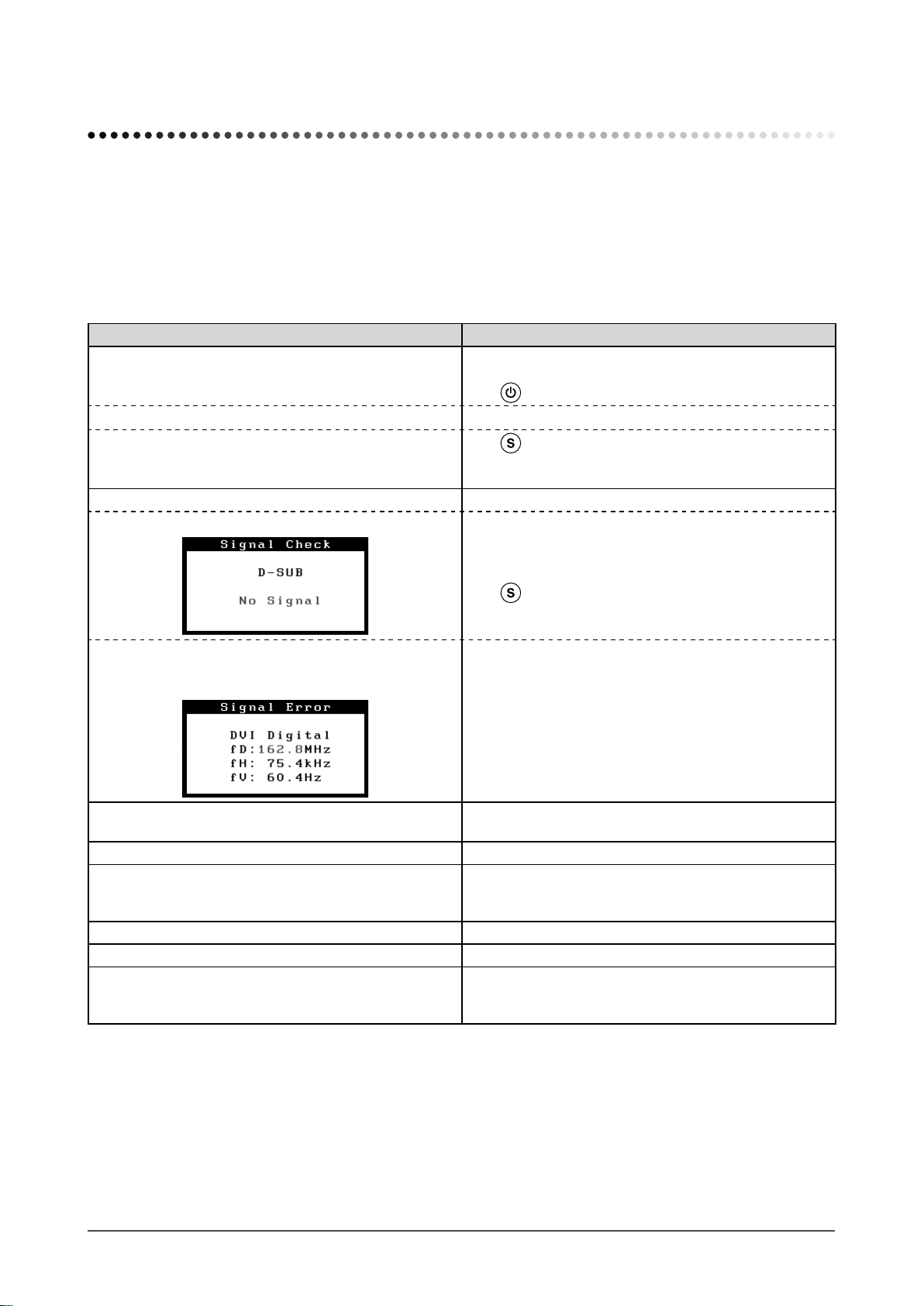

第 4 章 疑难解答............................. 27
第 5 章 参考................................. 30

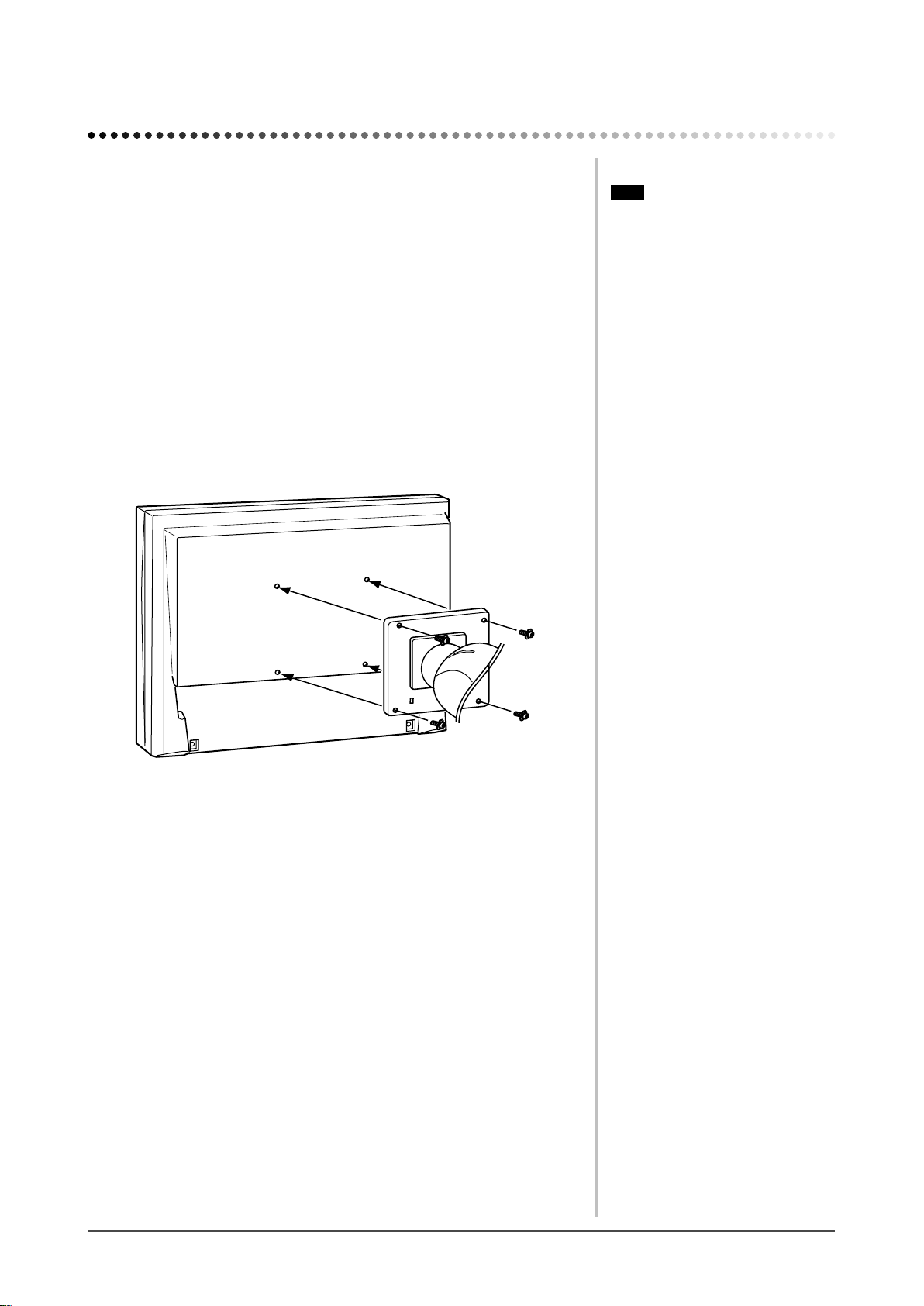

5-1 安装悬挂臂 .............................. 30
5-2 清洁 .................................... 31
5-3 规格 .................................... 32
5-4 术语表 .................................. 36
5-5 预设定时 ................................ 38
1 2 3 4 5 6 7 8
第 1 章 功能和概述
感谢您选择 EIZO 彩色液晶显示器。
1-1 功能
• 24.1 英寸宽荧幕液晶显示器
• 符合 HDCP 标准
• 立体声扬声器
• 兼容双输入（DVI-I 和 D-Sub 微型 15 针连接器）
• 兼容 DVI 数字输入（TMDS）
• 水平扫描频率、垂直扫描频率和分辨率如下：
水平扫描频率 模拟
数字
垂直扫描频率 模拟
数字
分辨率
1920 点 × 1200
• 兼容帧同步模式 59 － 61 Hz
* 仅当在 < 屏幕尺寸 > 中选择 [ 全屏 ] 时。
• 可对放大图像进行调整的平滑处理（柔和－锐利）功能
• 可调整屏幕最佳模式的 FineContrast 模式
• 可通过配备鼠标 / 键盘的个人计算机控制显示器的实用程序软件
“ScreenManager Pro for LCD”（用于 Windows）（请参阅 EIZO LCD
Utility Disk）。
• 内置 BrightRegulator 功能
• 内置自动调整功能
24 - 94 kHz
31 - 76 kHz
49 - 86 Hz
49 - 76 Hz (1600 × 1200)
49 - 61 Hz (1920 × 1200)
59 - 61 Hz (VGA TEXT 69 - 71 Hz)
线
注
• 显示器的底座可更换成悬挂臂或其
它底座。（请参阅第 30 页上的
“5-1 安装悬挂臂”。）
1-2 按钮和指示器
调整菜单（*ScreenManager ®）
按钮
1. 传感器（BrightRegulator）
2. 音量控制按钮（上、下）
3. 输入信号选择按钮
4. 模式按钮
5. 确认按钮
6. 控制按钮（左、下、上、右）
7. 电源按钮
8. 电源指示灯
指示器状态 操作状态
蓝 有画面显示
橙 省电
关闭 电源关闭
*
ScreenManager ® 是 EIZO 为调整菜单起的别名。
注
• 当屏幕上出现显示时，可将以蓝色
点亮的蓝色电源指示器关闭（参见
第 21 页上的“在屏幕出现显示时
关闭电源指示器 [ 电源指示灯 ]”）。
• 关于设定了“关闭计时灯”时电源
指示器的状态，请参阅第 18 页上
的“设置显示器的关闭时间 [ 关闭
计时器 ]”。
第 1 章 功能和概述
7
8
第 1 章 功能和概述
1-3 功能和基本操作
第 12 页
第 13 页
第 16 页
调节屏幕和颜色
主菜单（有关操作请参阅第 10 页）
[ 采用模拟信号输入时 ]
[ 采用数字信号输入时 ]
仅限模拟输入
1
屏幕调整（自动调整）
●
用于改善闪烁情况和调整位置 [ 屏幕 ]
……………………………………… 参见第 12 页
●
用于自动调整颜色等级 [ 范围 ] …… 参见第 14 页
2
屏幕调整（高级调整）
[ 采用数字信号输入时 ][ 采用模拟信号输入时 ]
• 调整菜单和 FineContrast 模式名称不能同时显示。
FineContrast 模式
颜色调整
第 15 页
简易调整 [FineContrast 模式 ]
此功能可方便地根据显示器用途从五种模式中选择
所需模式。
亮度调整
按 或 调整亮度。
第 16 页
音量调整
按 或 调整音量。
●

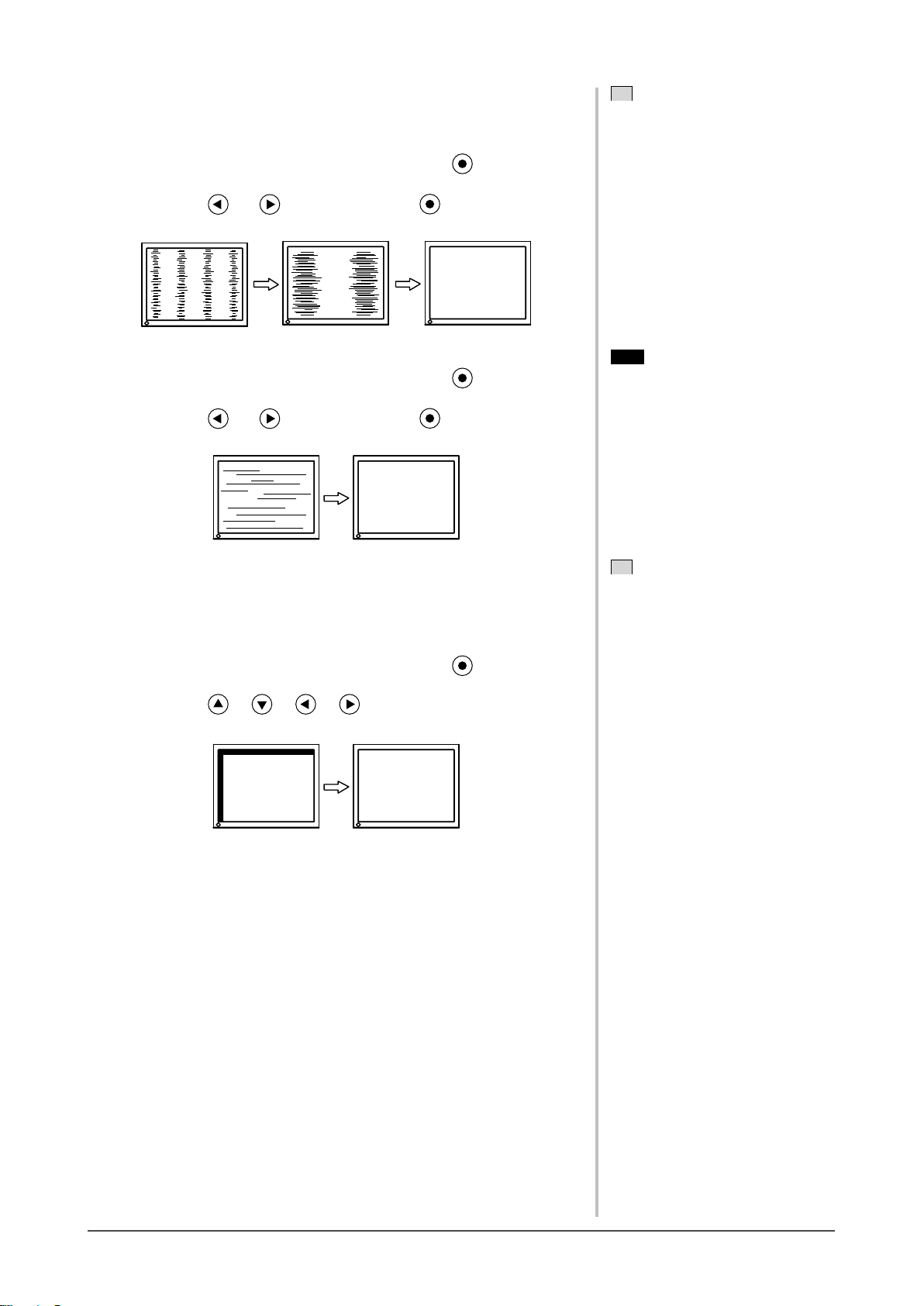

消除垂直条纹 [ 时钟*] …………… 参见第 13 页
●
消除抖动或模糊 [ 相位*] ……… 参见第 13 页
●
调整屏幕位置 [ 位置*] …………… 参见第 13 页
●
修改模糊字符 / 线 [ 平滑处理 ] …… 参见第 14 页
●
用于当屏幕上出现噪点时进行设定
[ 信号过滤器
*
带有 * 标志的项目可以与模拟输入一起调整。
*
] ……………………参见第 27 页
颜色调整

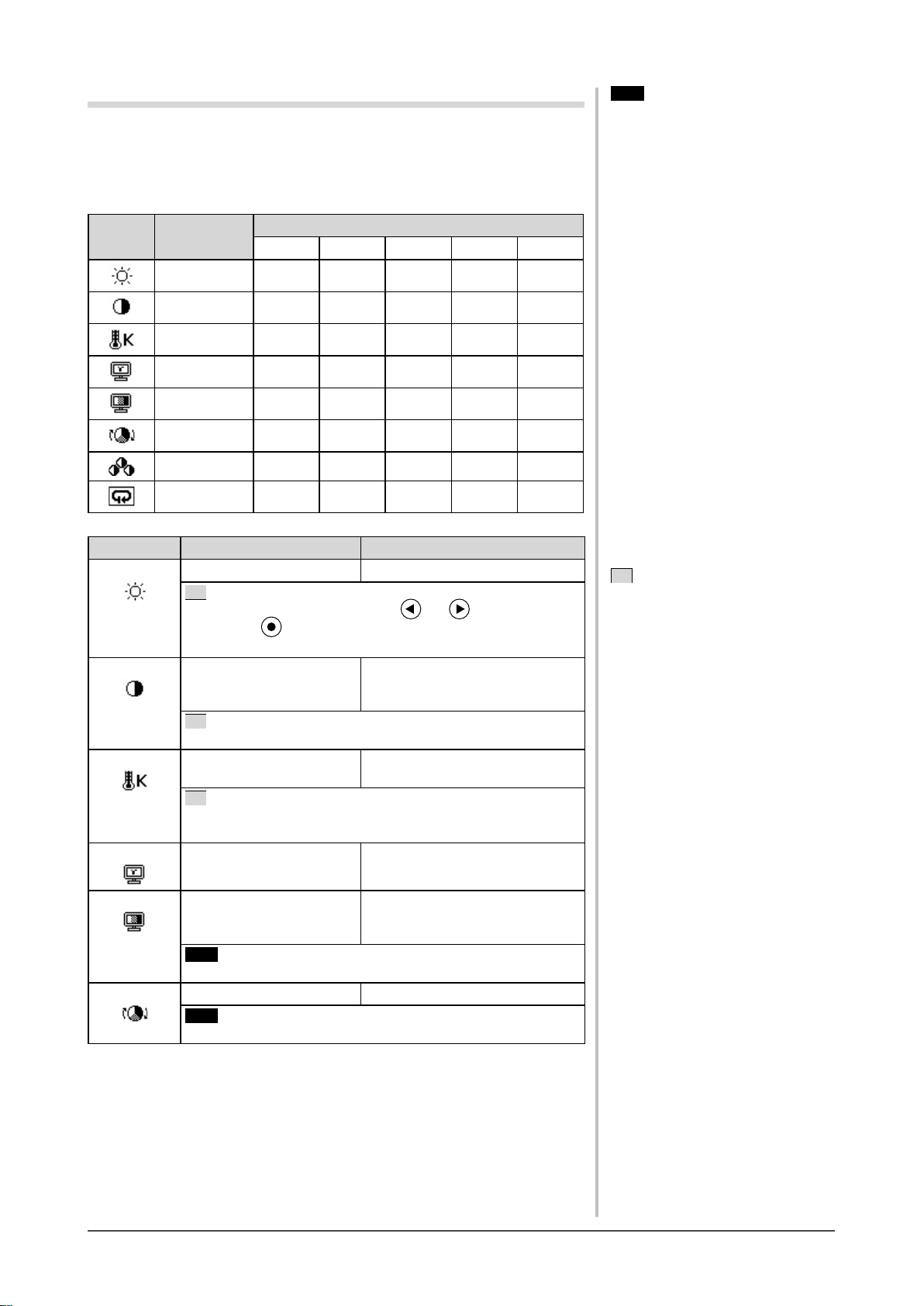

高级调整
●
每种模式（Custom/sRGB/Text/Picture/Movie）
都能设定“亮度”、“对比”、“色温”、“伽玛”、“饱
和度”、“色调”和“增益”。
可设定的功能视显示模式而异。
恢复默认设置
●
复位颜色调整 [ 复原 ] ……………… 参见第 24 页
进行有效设置 / 调整
第 23 页
第 19 页
第 23 页
调整菜单（有关操作请参阅第 10 页）
[ 采用模拟信号输入时 ]
[ 采用数字信号输入时 ]
省电设置
●
设置显示器省电 [VESA DPMS/DVI DMPM]
信息
●
查看设置、使用时间等 [ 信息 ]
语言
●
设定显示语言 [ 语言 ]
EIZO 标志显示设置
●
显示 EIZO 标志
[EIZO 标志显示功能 ] ………………… 参见第 21 页

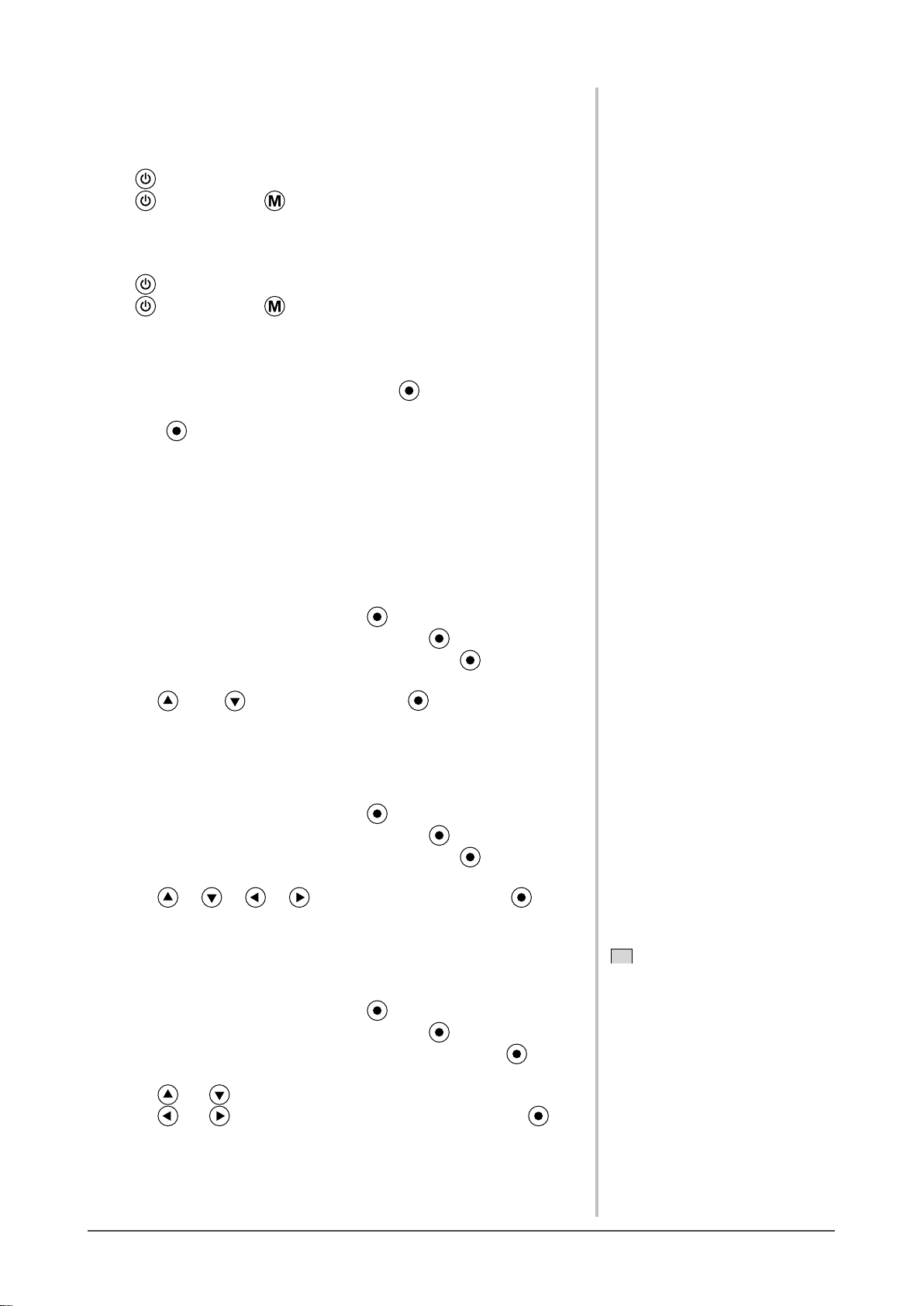

锁定调整
●
锁定操作 [ 调整锁定 ] ………………… 参见第 21 页
禁用 DDC/CI 通信
●
禁用 DDC/CI 通信 ……………………… 参见第 22 页

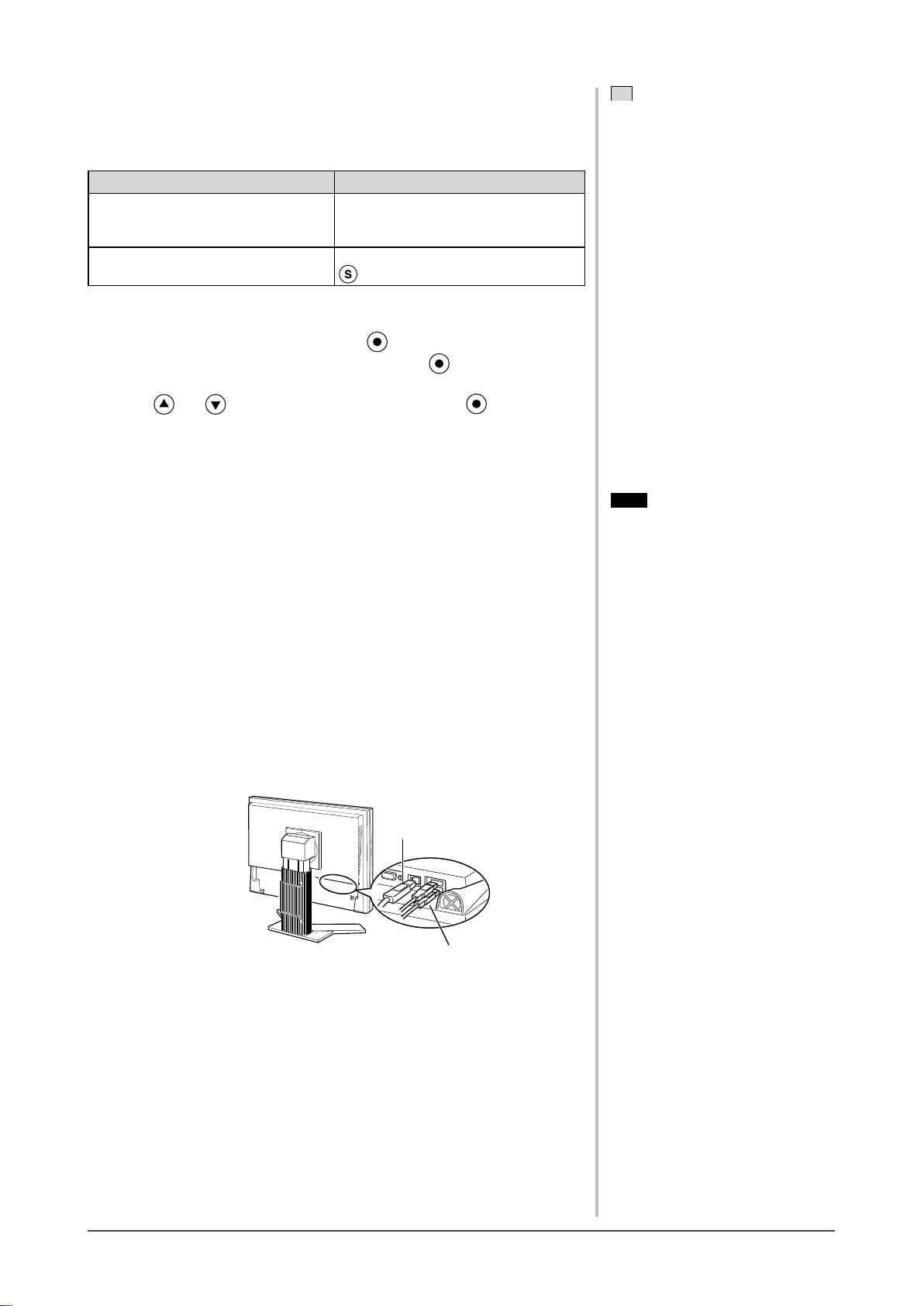

连接信号电缆
●
将两台 PC 连接至显示器 ……………… 参见第 25 页
●
连接外接 USB 设备 …………………… 参见第 26 页
设定关闭计时器
●
设置显示器的关闭时间
[ 关闭计时器 ] ……………………… 参见第 18 页

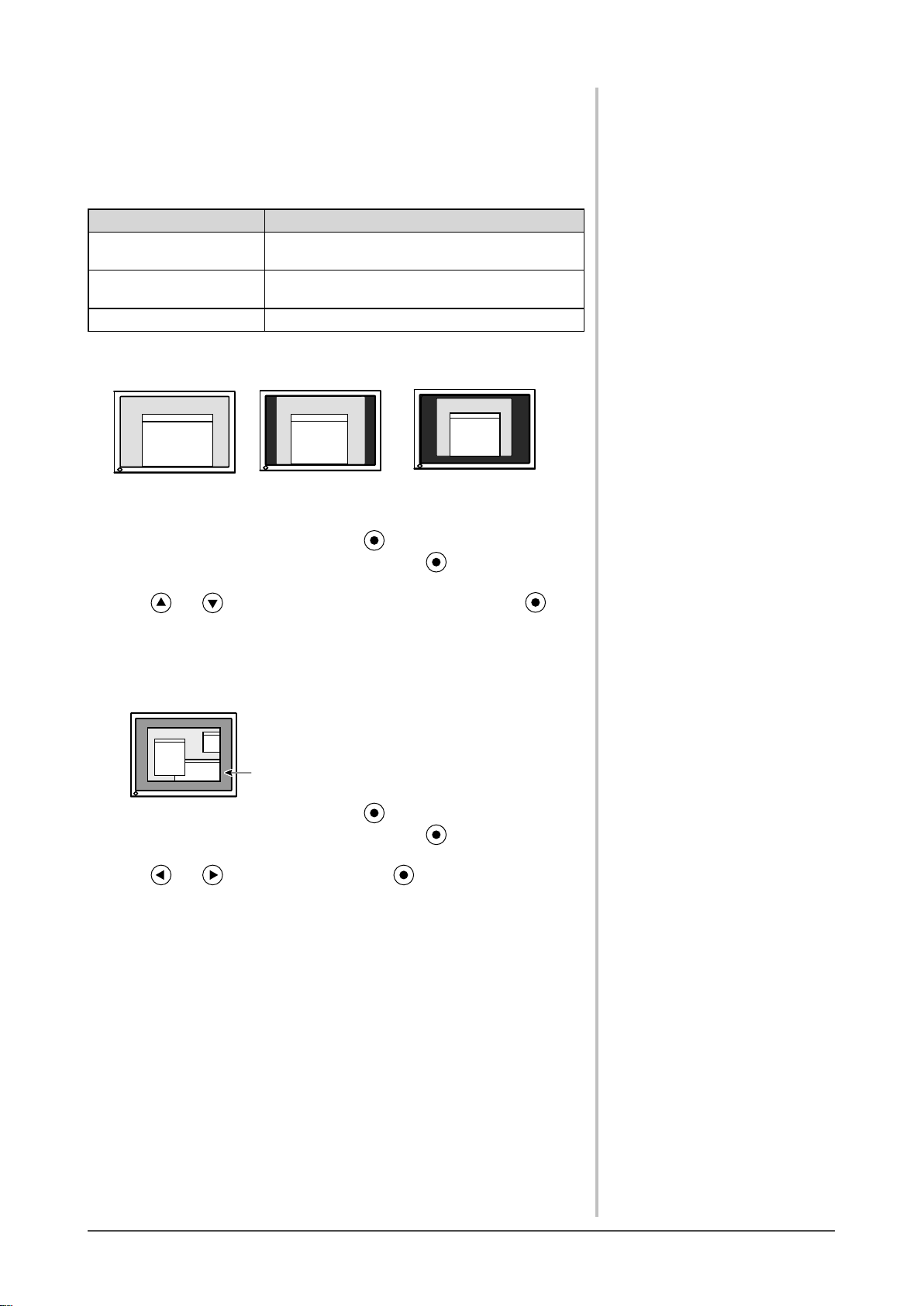

改变屏幕尺寸
●
改变屏幕尺寸 [ 屏幕尺寸 ] ………… 参见第 20 页
●
调整非显示区域的亮度
[ 边框浓淡 ] ………………………… 参见第 20 页
BrightRegulator 设置
●
设定自动亮度调整
[BrightRegulator] ………………… 参见第 24 页
方向设置
●
设定调整菜单的方向 [ 方向 ] ……… 参见第 23 页
电源指示器设置
●
在屏幕出现显示时关闭电源指示器
[ 电源指示灯 ] ……………………… 参见第 21 页
调整菜单设置
●
若要更新菜单设置 [ 菜单大小 / 菜单位置 / 菜单
关闭计时器 / 透明度 ] ……………… 参见第 22 页
恢复默认出厂设置
●
复位所有设置 [ 复原 ] ……………… 参见第 24 页
设定输入信号选择
●
设定输入信号选择 [ 信号输入 ] …… 参见第 26 页
第 1 章 功能和概述
9
调整菜单的基本操作
[ 显示调整菜单和选择功能 ]
(1) 按
(2) 使用 / / / 选择一种功能，然后按 。出现子菜单。
(3) 使用 / / / 选择一种功能，然后按 。出现调整 / 设置菜单。
(4) 使用 / / / 调整所选择的项目，然后按 。设置即被保存。
[ 退出调整菜单 ]
(1) 从子菜单中选择 < 返回 >，然后按
(2) 从主菜单中选择 < 退出 >，然后按 。退出调整菜单。
注
• 快速按 两次也可退出调整菜单。
。出现主菜单。
。出现主菜单。
第 1 章 功能和概述
10
第 2 章 设置和调整
2-1 实用程序光盘
随显示器一起提供的还有“EIZO 液晶显示器实用程序光盘”（光盘）。下表介绍了光盘内容以及应用软件的概述。
●
光碟内容和软件概述
光碟中包含颜色配置文件、作调节用的应用程序和用户手册。有关软件启动步骤或文件访问步骤，请参阅光碟中的
“Readme.txt”或“Readme”文件。
项目 概述 Windows Macintosh
“Readme.txt”或“Readme”文件
颜色配置文件（ICC 配置文件） 包含显示器颜色特性信息的特定文件。
屏幕调整程序 按照屏幕上的调整图案和步骤轻松实现
对显示屏的调整。
ScreenManager Pro for LCD（用于
Windows）
WindowMovie Checker 软件 WindowMovie 是 ScreenManager Pro
本显示器的用户手册（PDF 文件）
用于通过电脑的鼠标和键盘控制显示器
的调整的工具软件程序。（必须使用附
带的 USB 电缆将 PC 连接至显示器。）参
见以后的说明。
for LCD 软件的一项功能。
有关更多详细信息，请查看光盘上的
ScreenManager Pro for LCD 的用户手
册。
✓ ✓
✓ ✓
✓ ✓
✓
−
●
使用 ScreenManager Pro for LCD 软件
若要安装及使用 ScreenManager Pro for LCD 软件，请参阅其光盘上的用户手册。
若要使用 ScreenManager Pro for LCD 软件调整显示器，请使用附带的 USB 电缆将 PC 连接至显示器。
详细说明，请参阅“第 3 章 3-2 连接外接 USB 设备”。
第 2 章 设置和调整
11
12
第 2 章 设置和调整
2-2 屏幕调整
数字输入
输入数字信号时，图像根据显示器的预设数据正确显示。无需进行屏幕调
整。
模拟输入
显示器屏幕调整用于抑制屏幕的抖动现象或者根据将要使用的 PC 来正确
调整屏幕位置和屏幕尺寸。
为了舒适地使用显示器，请在第一次设置显示器或者更新了所用 PC 的设
置时对屏幕进行调整。
在下列情况下将启用自动调整功能：
• 信号初次输入显示器时
• 改变分辨率或输入信号刷新率后信号初次输入显示器时
[ 调整步骤 ]
自动调整
自动调整屏幕 [ 屏幕 ]
1
(1) 从 < 自动调整 > 菜单中选择 < 屏幕 >，然后按 。
(2) 使用 或 选择 < 执行 >，然后按 。
自动调整功能可修正闪烁、屏幕位置和屏幕尺寸。
如果使用自动调整功能无法获得满意的调整效果，请按照下列步
骤进行调整。屏幕正确显示时，进到步骤 4“范围调整”。
高级调整
注意
• 显示器打开后，请等待至少 30 分
钟才能开始进行调整。
注
• 使用随机提供的 EIZO LCD Utility
Disk 中的“屏幕调整程序”。
注意
• 自动调整功能对于 800 × 600 分
辨率（SVGA）以下的图像无效。
注意
• 当图像在 Windows 或 Macintosh 的
显示区完全显示时才能正常使用此
功能。
当图像仅在屏幕的部分区域（例如
DOS 方式窗口）显示或者当正在使
用黑色背景（墙纸等）时，此功能
无法正常使用。
• 对于某些图形卡，此功能无法正常
使用。
• 自动调整过程中，屏幕上出现“自
动过程”。
运行屏幕调整程序。
2
将 EIZO LCD Utility Disk 装入个人计算机，然后在个人计算机上
启动屏幕调整程序。
程序启动后，请按照程序中的说明执行步骤 3 中的调整。
注
• 关于如何启动屏幕调整程序，请参
阅“Readme.txt”或“Readme”文
件。正在使用 Windows 个人计算机
时，您可以从光碟的开始菜单直接
运行程序。
• 如果没有适合您 PC 的调整程序，
则屏幕上将显示棋盘图样（见下图）
并进入以下步骤操作。
Loading...
