Page 1

Betriebsanleitung

User‘s Manual

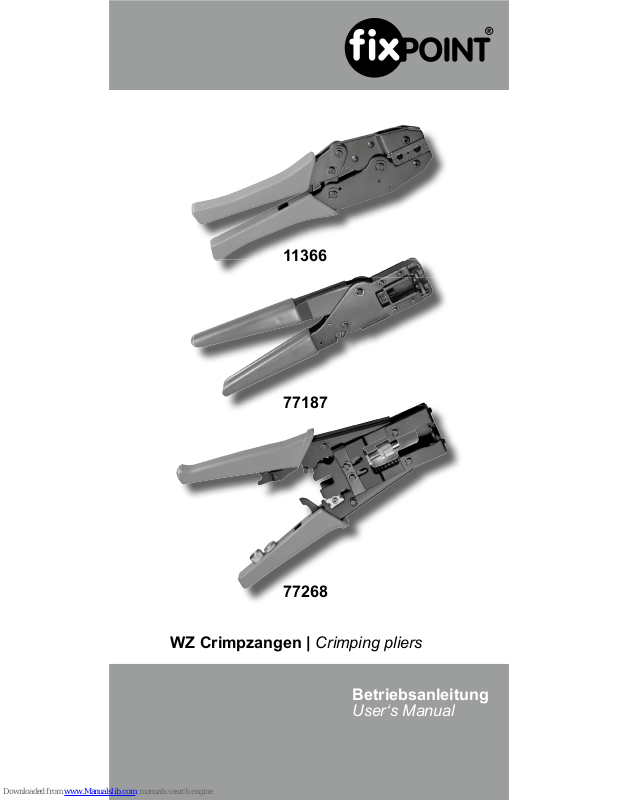

WZ Crimpzangen | Crimping pliers

11366

77187

77268

Page 2

Betriebsanleitung

Fixpoint® - Crimpzangen

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhaltsverzeichnis: Seite:

1 Sicherheitshinweise 2 2 Beschreibung und Funktion 3 3 Bestimmungsgemäßer Gebrauch 3 4 Lieferumfang 3 5 Anwendungsbereich und Ausstattung 3 6 Aufbau 4 7 Arbeitshinweise 5 8 Zuschneiden, Abisolieren und Crimpen 5

9 Pege, Wartung, Lagerung und Transport 6

10 Problembehebung 6 11 Gewährleistung und Haftung 6

12 Technische Daten 7

13 Entsorgungshinweise 7

1 Sicherheitshinweise:

ACHTUNG! Die Demontage des Produktes darf nur durch ausgebildetes Mechaniker-Fachpersonal erfolgen!

• Dieses Fixpoint®-Produkt ist kein Spielzeug und gehört

nicht in Kinderhände, weil es zerbrechliche, kleine und

verschluckbare Teile enthält, die bei unsachgemäßem

Gebrauch Personen verletzen und Sachen beschädigen können.

• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können.

Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinmaterial und Dämmmaterial.

• Setzen Sie Ihr Fixpoint®-Produkt keiner starken Wärme,

Kälte oder direkter Sonneneinstrahlung aus.

• Sichern Sie die Zange nach Gebrauch, wenn eine Sicherung bei Ihrem Modell vorhanden ist.

• Achten Sie auf gute Sichtverhältnisse und sichere

ACHTUNG! Verletzungsgefahr durch Quetschen und Schneiden!

Halten Sie Gliedmaßen nicht zwischen bewegliche Teile!

Page 3

Handhabung des Produktes.

• Modizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie dazu auch das Kapitel

„Gewährleistung und Haftung“

• Weiterhin sind Feuchtigkeit und Staubeinwirkung zu

vermeiden.

• Bei Defekten, mechanischen Beschädigungen, Betriebs-

störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, nehmen Sie das Gerät sofort außer Betrieb und wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel Gewährleistung und Haftung beschrieben.

• Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen, z.B. in der Originalverpackung.

• Verwenden Sie keine beschädigten Teile.

• Beachten Sie die Nutzungsbedingungen in Kapitel 3.

• Halten Sie keine Körperteile zwischen beweglichen Zangenteilen um Quetschungen und Schnittwunden zu vermeiden.

2 Beschreibung und Funktion:

Dieses Produkt ist eine Crimpzange zum Verbinden von je

nach Modell angegebenen Steckertypen mit ungeschirmten oder geschirmten Kabeln geeignet. Je nach Modell ist sie für mehrere Steckergrößen nutzbar und kann Kabel schneiden und abisolieren. Zangen mit Ratsche verfügen über eine Zwangsvollendung mit Notentriegelung.

3 Bestimmungsgemäßer Gebrauch:

Dieses Produkt ist nur für die in Kapitel 2 genannten Anwendungen vorgesehen. Das Nichtbeachten und Nichteinhalten

dieser Bestimmungen und Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.

4 Lieferumfang:

• 1 x Crimpzange

• 1 x Betriebsanleitung

5 Anwendungsbereich und Ausstattung:

113 6 6 BNC, TNC,

SMA, N

+ für RG 55, 58, 59, 62, 140, 141, 142,

210, 223, 303 und 400 geeignet

+ Zwangssperre

+ Crimpdurchmesser: 6,5/5,41/1,72 mm

+ Entriegelungsfunktion und Ratsche

Page 4

Betriebsanleitung

6 Aufbau:

113 66:

77187: Zange F-Stecker kabel

Entriegelung

77268:

Montageaufsatz

Entriegelung

77187 RG 59 (4C9,

RG 6 (5C)

+ für F-Kompressionsstecker

+ Entriegelungsfunktion und Ratsche

77268 F, BNC, IEC,

Cinch

+ Automatik-Stop

+ Zwangssperre mit autom. Entriegelung

+ Inkl. 3 Montageadapter

+ Ratsche

Page 5

Vorderansicht

Auswurf: geschlossen offen

7 Arbeitshinweise:

• Die Crimpzange muss vor Arbeitsbeginn in einem

ordnungsgemäßen und sauberen Zustand sein.

• Entfernen Sie nach jedem Arbeitsvorgang die Crimp- und

Abisolierrückstände aus Crimpbacken und Abisolier werkzeug.

• Schützen Sie die Gelenke vor Schmutz und schmieren Sie die Gelenke regelmäßig mit leichtem Maschinenöl.

8 Zuschneiden, Abisolieren und Crimpen:

• Wenn ihre Zange über ein Abisolier- und Kabelschneide-

werkzeug verfügt, können Sie Kabel einfach abschnei- den, in dem Sie sie von der beschrifteten Seite aus bis zur gewünschten Länge einführen und die Zange vollständig zusammenpressen.

1. Isolieren Sie das Kabel so ab, dass ca. 5-10 mm

Kabelseele herausschaut, ca. 5-10 mm Dielektrikum

blank liegt und ca. 10 mm Schirmung sichtbar sind.

Bei der Verwendung von Kompressionssteckern oder bei zu lockerem Sitz müssen die Abisolierlängen u.U. variiert werden und die Schirmung über den Kabelmantel zurückgestülpt werden, um festen Sitz zu erreichen.

2. Drehen Sie den Stecker so weit und fest wie möglich auf

das Kabel bis es gut sitzt.

3. Legen Sie Kabel und Stecker zusammen in die Crimp- zange ein.

4. Schließen Sie den Auswurf an der Vorderseite, wenn vorhanden.

5. Justieren Sie die Zange bis kein Spiel mehr fühlbar ist.

6. Pressen Sie die Zange fest zusammen.

7. Entriegeln Sie ggf. die Zange und entnehmen Sie das Kabel samt gecrimpten Stecker.

Page 6

Betriebsanleitung

9 Pege,Wartung,LagerungundTransport:

• Reinigen Sie das Produkt nur mit einem trockenen,

weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor,

um Kratzer zu vermeiden. Bei starken Verschmutzungen

kann das Reinigungstuch leicht mit Wasser angefeuchtet

werden. Setzen Sie keine Reinigungsmittel und Chemi- kalien ein, da dies den Kunststoff angreifen kann.

• Entfernen Sie Rückstände vorsichtig mit einem kleinen Messer.

• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubge schützter Umgebung.

• Heben Sie für den Transport die Verpackung auf um

Schäden zu vermeiden.

• Schützen Sie die Gelenke vor Schmutz und schmieren Sie die Gelenke regelmäßig mit leichtem Maschinenöl.

10 Problembehebung:

Problem Lösung

Die Zange öffnet

nicht

Drücken Sie die Zange fest zusammen bis sie automatisch öffnet.

Klemmt die Zange, betätigen Sie

Notregulierung durch Drehen des

Rädchens oder Hineindrücken.

Entsichern Sie die Zange wie in Kapitel Aufbau angegeben.

Crimpergebnis unzureichend

Achten Sie auf rechtwinkliges und vollständiges Einführen des Kabels

Isolieren Sie das Kabel ab und pressen Sie die Zange vollständig zusammen.

Entfernen Sie die Crimprückstände.

andere Fragen und Probleme

Fragen Sie Ihren Händler.

11 Gewährleistung und Haftung:

• Der Hersteller gewährt 2 Jahre Garantie auf ein neues

Gerät.

• Da der Hersteller keinen Einuss auf örtliche Gegeben-

heiten und die Installation des Produktes hat, deckt die Garantie nur das Produkt selbst ab.

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt

werden sollte, wenden Sie sich bitte an Ihren Fachhänd ler und zeigen Sie ggf. Ihre Quittung oder Rechnung als

Page 7

Kaufnachweis vor. Ihr Händler wird den Fehler entweder

vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre

Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und

beseitigt werden!

• Der Hersteller haftet nicht für Personen- oder Sachschä-

den, die durch unsachgemäße Installation oder Bedienungsschritte, die nicht in dieser Anleitung

beschrieben sind, entstanden sind. Dazu zählt u. a. jegliche Änderung und Modikation des Produktes

und seines Zubehörs.

• Ein anderer als in dieser Betriebsanleitung beschriebe- ner Einsatz ist unzulässig und führt zu Gewährleistungs- verlust, Garantieverlust und Haftungsausschluss.

• Der Hersteller behält sich Druckfehler und weiterhin das Recht vor, Änderungen an Geräten, Verpackungen und

sämtlichen Begleitpapieren wie Bedienungsanleitungen ohne vorherige Ankündigung zu vollziehen.

12 Technische Daten:

13 Entsorgungshinweise:

Dieses Produkt gehört nicht in den Hausmüll. Bitte geben

Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück, damit die einzelnen Komponenten fachgerecht entsorgt werden. Einzelheiten zur

Entsorgung regelt das jeweilige Landesrecht. Wertstoffe

werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Modell 1136 6 77187 77268

Maße (mm) 215 x 65 x 20 210 x 80 x 25 223 x 65 x 22

Gewicht (g) 464 455 469

Steckertyp BNC, TNC,

SMA, N

RG 59 (4C9,

RG 6 (5C)

F, BNC, IEC,

Cinch

Page 8

User‘s Manual

Fixpoint® - Crimping Pliers

ATTENTION! Read the manual completely and carefully. It is part of the product and contains important advices for correct implementing and use. Retain this manual for availability when passing to other persons and if there are further questions.

Content: Page:

1 Safety Instructions 8

2 Description and Function 9

3 Intended Use 9

4 Scope of Delivery 9 5 Field of Application and Conguration 9

6 Construction 10 7 Instructions 10 8 Cutting, Stripping and Crimping 11

9 Care, Maintenance, Storage and Transport 11 10 Troubleshooting 12 11 Warranty and liability 12 12 Specications 13 13 Disposal Notes 13

1 Safety Instructions:

ATTENTION! Demounting of the product is only permitted to skilled mechanics!

• This product is no toy and children must not use it

anyway, because it contains fragile, small and swallowable parts such as mechanics, which can

bruse or cut people with incorrect use!

• Remove and dispose packaging materials, because playing children could cut on it. Furthermore there is a danger of swallowing and inhaling of incidentals and insulating of materials.

• Do not interrupt the product to extreme heat, coldness or

direct sun insulation.

• Lock the tool after use, if a lock is included.

• Work under good light conditions to minimize the risk of injuries.

• Do not modify or alter the device or its accessories! Therefor mind chapter “warranty and liability“.

ATTENTION! Risk of injury by bruises!

Never hold limbs between moveable product parts!

Page 9

• Furthermore avoid liquid or dust effects.

• If defects, mechanical damages, disturbances or other problems occur, which are not solvable with this manual, take the device out of work immediately and consult your dealer for questions, repairing or change like it is described in chapter “warranty and liability“.

• Mind the specications for transporting and use

applicable methods for it, e.g. by transporting in the original packaging.

• Do not use any damaged parts.

• Please attend to the terms of use in chapter 3.

• Don‘t put limbs between movable parts to avoid brusing

and cutting.

2 Description and Function:

This product is a crimping plier for connecting different plug

types to unshielded or shielded cables, depending on the

model. Depending on the model it is useable for different

plug types and can cut and strip cables. Pliers with ratch

come with nishing mechanism and emergency release.

3 Intended Use:

This product is provided for using like described in chapter

1. It is only allowed to use it in dry interior rooms. Disregar-

ding and non-compliancy of these terms and of the Notes on Safety may cause massive accidents and damages to people and things.

4 Scope of Delivery:

• 1 pc. crimping tool

• 1 pc. user‘s manual

5 FieldofApplicationandConguration:

113 6 6 BNC, TNC,

SMA, N

+ useable for RG 55, 58, 59, 62, 140, 141, 142, 210, 223, 303 and 400 + Ratchet + Crimping diameter: 6.5/5.41/1.72 mm + lock mechanism and ratch

77187 RG 59 (4C9,

RG 6 (5C)

+ for F compression plugs

+ lock mechanism and ratch

77268 F, BNC, IEC,

RCA

+ automatic Stop

+ ratchet with auto lock

+ incl. 3 adaptors

+ ratch

Page 10

User‘s Manual

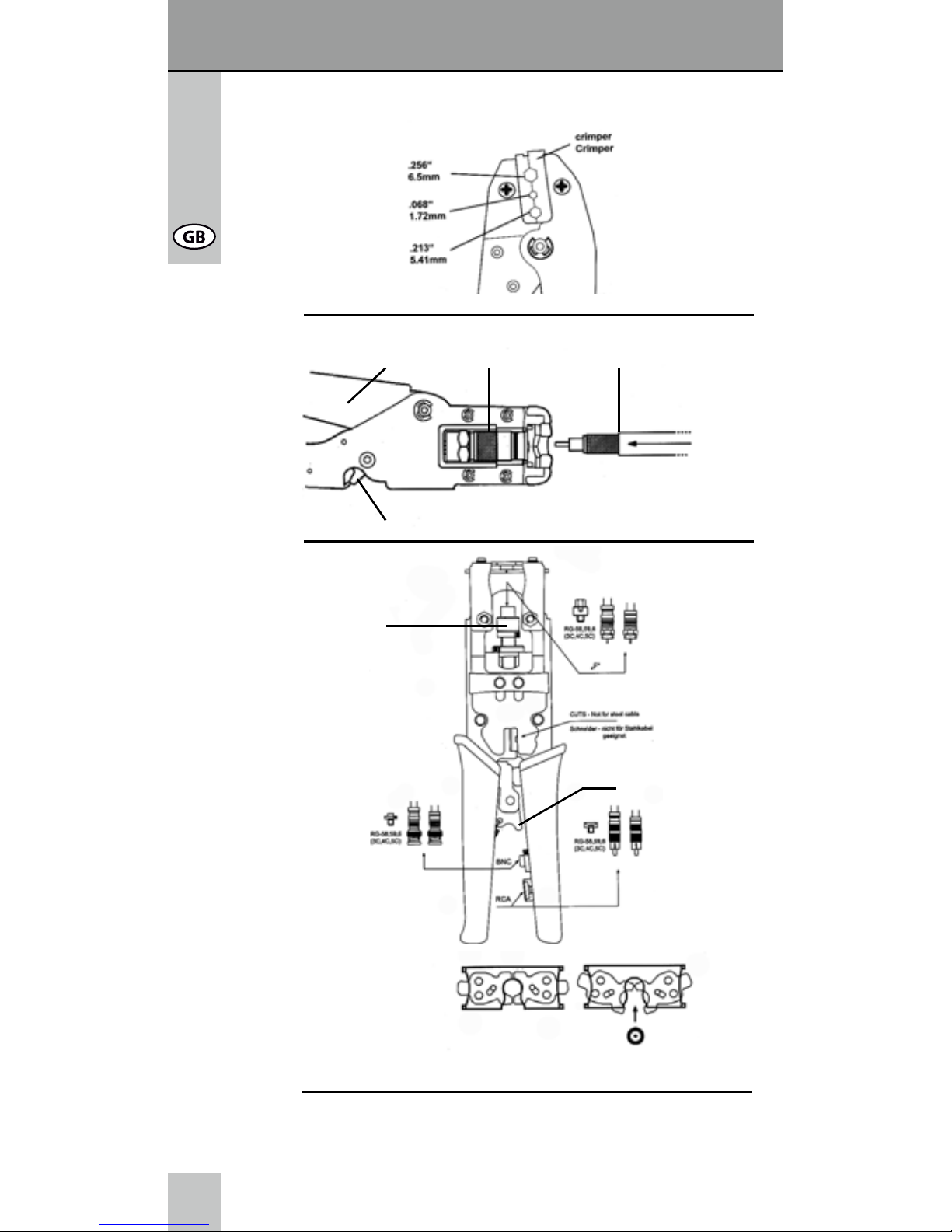

6 Construction:

113 66:

77187: Plier F connector cable

lock mechanism

77268:

adaptor

lock mechanism

Front view

Ejection: closed open

7 Instructions:

• The crimping plier must be in correct and cleaned

Page 11

condition before starting work.

• Remove crimping residues from cheeks and plier after each crimping.

• Protect the angles from dirt and grease them regularly with light machine oil.

8 Cutting, Stripping and Crimping:

• If a cutter and stripper is included, cut cables by putting it into the tool from the labeled site and compress the tool until opening automatically.

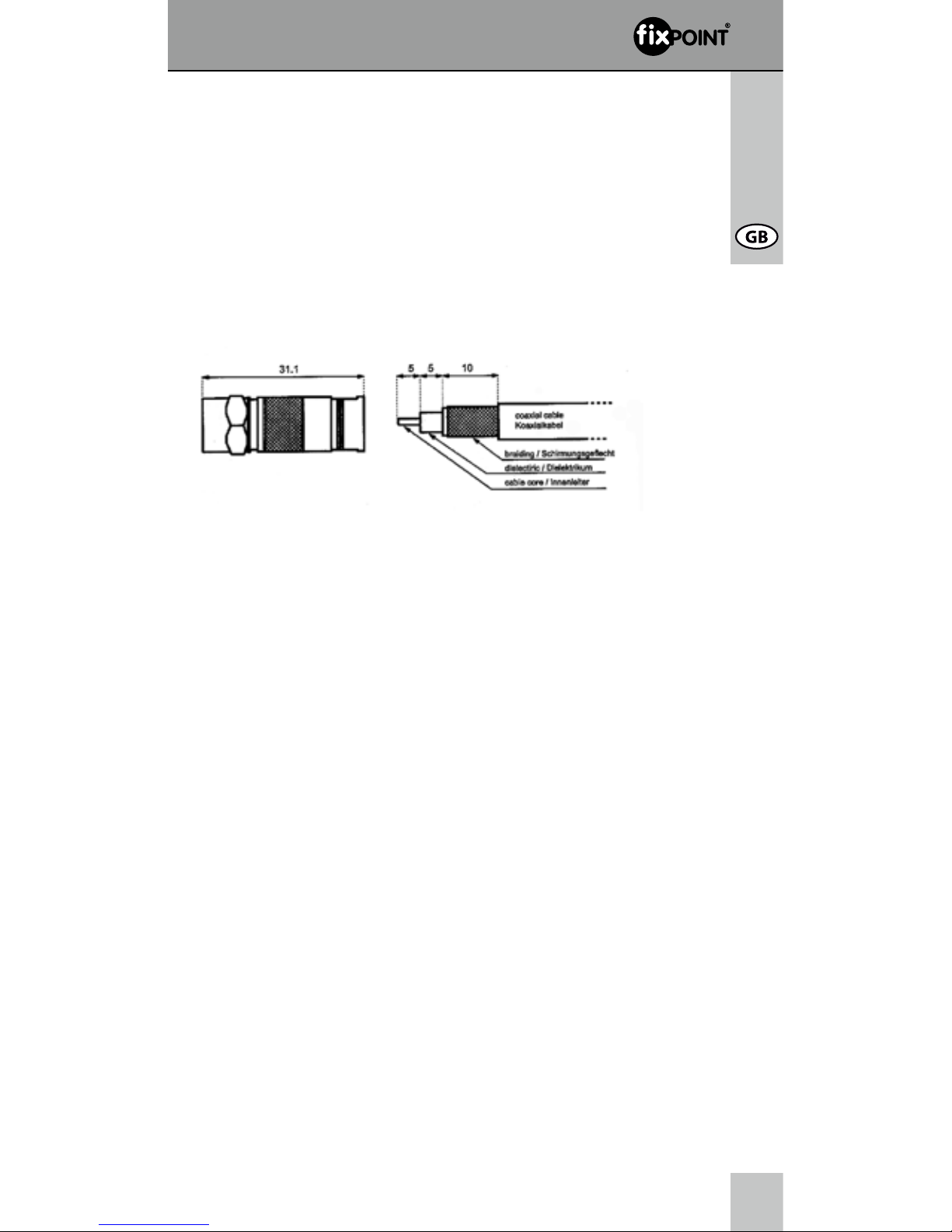

1. Strip the cable in a way, until app. 5-10 mm of the inner conductor, app. 5-10 mm dielectric and app. 10 mm of the shielding are visible.

By using a compression plug or at too lose tting, the

stripping lengths may be varied and the shielding may be put

over the cable jacket, to get xed tting.

2. Turn the plug onto the cable as close as possible until tting well.

3. Insert the cable into the crimping plier together with the plug.

4. Close the ejection at the front site, if included.

5. Adjust the plier until no tolerance is detectable.

6. Press together the crimping plier closely.

7. Unlock the plier, when necessary. Remove cable and plug from the crimping plier.

9 Care, Maintenance, Storage and Transport:

• Clean the product only with a dry and soft cloth. Be careful with cleaning to avoid scratches. For intensive

Staining you can damp the cloth with some water. Do not

use cleaning supplies and chemicals, because they can corrode the plastic material.

• Remove residues with a small knife carefully.

• Store your product in a dry and dustproof surround when

not used for longer time. The product must be stored

impenetrable for children.

• Retain the packaging to avoid damages during transport.

• Protect the angles from dirt and grease them regularly with light machine oil.

Page 12

User‘s Manual

10 Troubleshooting:

11 Warranty and Liability:

• The producer grants a 2 years guarantee to a new

device.

• As the manufacturer has no inuence on installation,

warranty of the product only applies to the product itself.

• If any fault or damage is detected on your device, please contact your dealer and provide your sales slip or invoice as evidence of the purchase, if necessary. Your dealer will repair the fault either on site, or send the device to the manufacturer. You make the work of our technicians considerably easier, when you describe possible faults in detail – only then you can be assured that faults occurring only rarely will be found and repaired with

certainty!

• The manufacturer is not liable for damages to persons or

property caused by improper installation or operation not

described in this guide. This includes, among others, any alteration and modication of the product and its

accessories.

• Any use other than described in this user‘s guide is not permitted, and causes loss of warranty, loss of guaran- tee, and non-liability.

• We reserve our right for misprints and changes of the

device, packing, or user‘s guide.

Problem Help

The tool does not

open.

Compress the tool strongly until opening automatically.

Open a trapped tool by using the

emergency release by turning the small wheel or by pressing.

Unlock the tool like described in chapter “Construction“.

bad crimping Mind orthogonal and complete put-

ting in the cable.

Strip the cable and compress the tool.

Remove residues from the tool.
