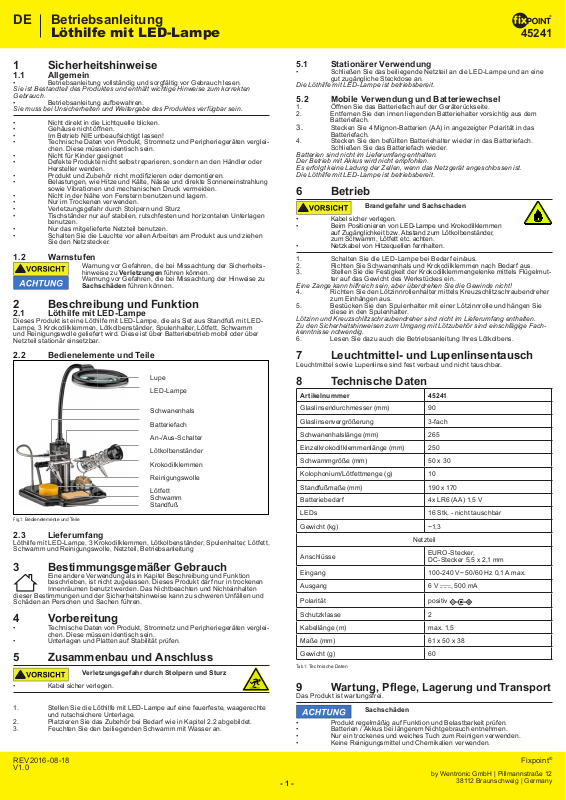

Fixpoint 45241 User Manual

DE

Betriebsanleitung

Löthilfe mit LED-Lampe

45241

1 Sicherheitshinweise

1.1 Allgemein

• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.

Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.

• Betriebsanleitung aufbewahren.

Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.

• Nicht direkt in die Lichtquelle blicken.

• Gehäuse nicht öffnen.

• Im Betrieb NIE unbeaufsichtigt lassen!

• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei­ chen. Diese müssen identisch sein.

• Nicht für Kinder geeignet

• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder

• Produk tundZubehörnichtmodizierenoderdemontieren.

• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung

• Nicht in der Nähe von Fenstern benutzen und lagern.

• Nur im Trockenen verwenden.

• Verletzungsgefahr durch Stolpern und Sturz

• Tischständer nur auf stabilen, rutschfesten und horizontalen Unterlagen

• Nur das mitgelieferte Netzteil benutzen.

• Schalten Sie die Leuchte vor allen Arbeiten am Produkt aus und ziehen

Hersteller wenden.

sowie Vibrationen und mechanischen Druck vermeiden.

benutzen.

Sie den Netzstecker.

1.2 Warnstufen

hinweise zu Verletzungen führen können.

Warnung vor Gefahren, die bei Missachtung der Sicherheits-

Warnung vor Gefahren, die bei Missachtung der Hinweise zu

Sachschäden führen können.

2 Beschreibung und Funktion

2.1 Löthilfe mit LED-Lampe

Dieses Produkt ist eine Löthilfe mit LED-Lampe, die als Set aus Standfuß mit LED­Lampe, 3 Krokodilklemmen, Lötkolbenständer, Spulenhalter, Lötfett, Schwamm
und Reinigungswolle geliefert wird. Diese ist über Batteriebetrieb mobil oder über
Netzteil stationär einsetzbar.

2.2 Bedienelemente und Teile

Lupe

LED-Lampe

Schwanenhals

Batteriefach

An-/Aus-Schalter

Lötkolbenständer

Krokodilklemmen

Reinigungswolle

Lötfett
Schwamm
Standfuß

Fig. 1: Bedienelemente und Teile

2.3 Lieferumfang

Löthilfe mit LED-Lampe, 3 Krokodilklemmen, Lötkolbenständer, Spulenhalter, Lötfett,
Schwamm und Reinigungswolle, Netzteil, Betriebsanleitung

3 Bestimmungsgemäßer Gebrauch

dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.

Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten

4 Vorbereitung

• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei­ chen. Diese müssen identisch sein.

• Unterlagen und Platten auf Stabilität prüfen.

5 Zusammenbau und Anschluss

Verletzungsgefahr durch Stolpern und Sturz

• Kabel sicher verlegen.

1. Stellen Sie die Löthilfe mit LED-Lampe auf eine feuerfeste, waagerechte

2. Platzieren Sie das Zubehör bei Bedarf wie in Kapitel 2.2 abgebildet.

3. Feuchten Sie den beiliegenden Schwamm mit Wasser an.

REV2016-08-18
V1.0

und rutschsichere Unterlage.

5.1 Stationärer Verwendung

• Schließen Sie das beiliegende Netzteil an die LED-Lampe und an eine

Die Löthilfe mit LED-Lampe ist betriebsbereit.

5.2 Mobile Verwendung und Batteriewechsel

1. Öffnen Sie das Batteriefach auf der Geräterückseite.

2. Entfernen Sie den innen liegenden Batteriehalter vorsichtig aus dem

3. Stecken Sie 4 Mignon-Batterien (AA) in angezeigter Polarität in das

4. Stecken Sie den befüllten Batteriehalter wieder in das Batteriefach.

Batterien sind nicht im Lieferumfang enthalten.
Der Betr ieb mit Akkus wird nicht empfohlen.
Es erfolgt keine Ladung der Zellen, wenn das Netzgerät angeschlossen ist.
Die Löthilfe mit LED-Lampe ist betriebsbereit.

gut zugängliche Steckdose an.

Batteriefach.

Batteriefach.

Schließen Sie das Batteriefach wieder.

6 Betrieb

Brandgefahr und Sachschaden

• Kabel sicher verlegen.

• Beim Positionieren von LED-Lampe und Krokodilklemmen

• Netzkabel von Hitzequellen fernhalten.

1. Schalten Sie die LED-Lampe bei Bedarf ein/aus.

2. Richten Sie Schwanenhals und Krokodilklemmen nach Bedarf aus.

3. Stellen Sie die Festigkeit der Krokodilklemmengelenke mittels Flügelmut­ ter auf das Gewicht des Werkstückes ein.

Eine Zange kann hilfreich sein, aber überdrehen Sie die Gewinde nicht!

4. Richten Sie den Lötzinnrollenhalter mittels Kreuzschlitzschraubendreher

5. Bestücken Sie den Spulenhalter mit einer Lötzinnrolle und hängen Sie

Lötzinn und Kreuzschlitzschraubendreher sind nicht im Lieferumfang enthalten.
Zu den Sicherheitshinweisen zum Umgang mit Lötzubehör sind einschlägige Fach­kenntnisse notwendig.

6.

auf Zugänglichkeit bzw. Abstand zum Lötkolbenständer,
zum Schwamm, Lötfett etc. achten.

zum Einhängen aus.

diese in den Spulenhalter.

Lesen Sie dazu auch die Betriebsanleitung Ihres Lötkolbens.

7 Leuchtmittel- und Lupenlinsentausch

Leuchtmittel sowie Lupenlinse sind fest verbaut und nicht tauschbar.

8 Technische Daten

Artikelnummer 45241

Glaslinsendurchmesser (mm) 90

Glaslinsenvergrößerung 3-fach

Schwanenhalslänge (mm) 265

Einzelkrokodilklemmenlänge (mm) 250

Schwammgröße (mm) 50 x 30

Kolophonium/Lötfettmenge (g) 10

Standfußmaße (mm) 190 x 170

Batteriebedarf 4x LR6 (AA) 1,5 V

LEDs 16 Stk. - nicht tauschbar

Gewicht (kg) ~1,3

Netzteil

Anschlüsse

Eingang 100-240 V~ 50/60 Hz 0,1 A max.

Ausgang 6 V

Polarität

Schutzklasse 2

Kabellänge (m) max. 1,5

Maße (mm) 61 x 50 x 38

Gewicht (g) 60

Tab. 1: Technische Daten

EURO-Stecker,
DC-Stecker 5,5 x 2,1 mm

, 500 mA

positiv

9 Wartung, Pege, Lagerung und Transport

Das Produkt ist war tungsfrei.

Sachschäden

• Produkt regelmäßig auf Funktion und Belastbarkeit prüfen.

• Batterien / Akkus bei längerem Nichtgebrauch entnehmen.

• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.

• Keine Reinigungsmittel und Chemikalien verwenden.

by Wentronic GmbH | Pillmannstraße 12

- 1 -

38112 Braunschweig | Germany

Fixpoint

®

DE

Betriebsanleitung

Löthilfe mit LED-Lampe

• Kühl und trocken lagern.

• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in
trockener und staub- und lichtgeschützter Umgebung lagern.

• Originalverpackung für den Transport aufheben und verwenden.

10 Haftungshinweis

Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-

mentation behalten wir uns vor.

• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten anfragen.

11 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge­mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.

SiesindalsVerbrauchernachdemElektrogesetz(ElektroG)verpichtet,elek tri­sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Nr.: 82898622

45241

12 EU-Konformitätserklärung

Mit dem CE Zeichen erklär t Fixpoint®, eine registrierte Handelsmarke der
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.

REV2016-08-18
V1.0

- 2 -

Fixpoint

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

®

EN

User Manual

Soldering aid with LED lamp

45241

1 Safety Instructions

1.1 General

• Read the user manual completely and carefully before use.

It is par t of the product and c ontains impor tant information for cor rect use.

• Keep this user manual.

It must be available for uncer tainties and passing the product.

• Do not look directly into the light source!

• Do not open the housing.

• Do NEVER let the product unattended in use.

• Comparethespecicationsofproduct,powersupplyandperipherals.

• Not meant for children.

• Do not repair defective products by yourself, but contact the dealer or

• Do not modify or alter product nor accessories.

• Avoid stresses such as heat and cold, moisture and direct sunlight, vibra­ tion and mechanical pressure.

• Do not use and store near windows.

• Only use in dry ambience.

• Risk of injury by stumbling and falling

• Use only on stabil, non-slipping and horizontal surfaces.

• Only use the power supply, included in delivery.

• Switch off the lamp before working on it and disconnect the mains plug.

These must be identical.

producer.

1.2 Warning levels

Warnings against hazards that may result in injuries in case
of non-observance.
Warnings against hazards that may result in material

damage in case of non-observance.

2 Description and Function

2.1 Soldering aid with LED lamp

This product is a soldering aid with LED lamp, which is delivered as a set of stand
with LED lamp, 3 alligator clips, soldering iron stand, spool holder, soldering paste,
sponge and cleaning wool. This is operatable stationary with power supply unit or
mobile by batteries.

2.2 Operating elements and parts

Lens

LED lamp

Goose neck

Battery compartment

ON / OFF switch

Soldering iron stand

Alligator clips

Cleaning wool

Soldering paste
Sponge
Stand

Fig. 2: Operating elements and parts

2.3 Scope of Delivery

Soldering aid with LED lamp, 3 alligator clips, soldering iron stand, spool holder,
soldering paste, sponge and cleaning wool, power supply, user manual

3 Intended Use

accidents, injuries, and damages to persons and property.

We do not permit using the device in other ways like described in chapter
Description and Function. Use the product only in dry interior rooms. Not
attending to these regulations and safety instructions might cause fatal

4 Preparing

• Comparethespecicationsofproduct,powersupplyand

• Check surfaces and plates for being stabil.

peripherals. These must be identical.

5 Assembling and Connecting

Risk of injury by stumbling

• Lay the cables in a safe way..

1. SetthesolderingaidwithLEDlamponareproof,horizontalandnon-

slipping surface.

2. Place the accessory if necessary as shown in Section 2.2.

3. Moisten the enclosed sponge with water.

5.1 Stationary use

• Connect the included power supply to the LED lamp and to a well acces­ sible mains socket.

The soldering aid with LED lamp is ready to use.

5.2 Mobile use and battery replacement

1. Open the battery compartment on the back side.

2. Carefully remove the batter y compartment.

3. Insert 4 mignon batteries (A A) in shown polarity to the battery compart­ ment.

4. Put the stocked battery holder back in the battery compartment.

Batteries are not included.
Operation with rechargeable bat teries is not recommended.
Cells won‘ t be charged, when the power supply is connected.
The soldering aid with LED lamp is ready to use.

Close the battery compartment.

6 Operating

Risk of re and material damage

• Lay the cables in a safe way.

• When positioning the LED lamp and alligator clamps,

• Keep the mains cord away from heat sources.

1. Switch the LED lamp on/off, if needed.

2. Adjust the goose neck and alligator clamps if needed.

3. Setthestrengthofthealligatorclampjointsbyitsbutterynutsregarding

Pliers can be helpful, but do not overwind the threads!

4. Set the spool holder for hanging in a spool by a screwdriver.

5. Equip the sp ool holder wit h a spool of solder an d put it onto the spoo l holder.

Solder and screwdriver are not included.
Regarding the safety instr uctions for using solder accessories is relevant exper tise
necessary.

6. Therfor read the use manual of your solder iron.

attend to easily access or distance to soldering iron stand,
sponge, soldering paste etc.

the weight of the workpiece.

7 Lightning and magnifying lens exchange

LEDs and magnifying lens are permanently installed and can not be exchanged.

8 Specications

Article number 45241

Glass lens diameter (mm) 90

Glasslensmagnication 3x

Gooseneck length (mm) 265

Single alligator clamp length (mm) 250

Sponge size (mm) 50 x 30

Soldering paste (g) 10

Stand dimensions (mm) 190 x 170

Battery supply 4x LR6 (AA) 1.5 V

LEDs 16 pieces - non removable

Weight (kg) ~1,3

Power supply unit

Connections

Input 100-240 V~ 50/60 Hz 0.1 A max.

Output 6 V

Polarity

Protection class 2

Cable length (m) max. 1.5

Dimensions (mm) 61 x 50 x 38

Weight (g) 60

Tab. 2 : Specications

EURO plug,
DC plug 5.5 x 2.1 mm

, 500 mA

positive

9 Maintenance, Cleaning, Storage and Transpor t

The products are maintenance-free.

Material damage

• Clean only with a dr y, soft cloth.

• Do not use cleaning agents and chemicals.

• Regularly check the product for function and durability.

• Remove batteries / rechargeable batteries when not in use.

• Store cool and dr y.

• Store the product out the reach of children and in a dry and dust-protec­ ted ambience when not in use.

• Keep and use the original packaging for transport.

REV2016-08-18
V1.0

- 3 -

Fixpoint

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

®

EN

User Manual

Soldering aid with LED lamp

45241

10 Liability notice

We reserve the right to printing errors and changes to product, packaging
or product documentation.

• See our terms of warranty. These are available in their current form under

the given contact details.

11 Disposal Notes

According to the European WEEE directive, electrical and electronic
equipment must not be disposed with consumers waste. Its components

must be recycled or disposed apart from each other. Other wise contami
native and hazardous substances can pollute our environment.

As a consumer, you are committed by law to dispose electrical and electronic de­vices to the producer, the dealer, or public collecting points at the end of the devices
lifetime for free. Particulars are regulated in national right. The symbol on the pro­duct, in the user`s manual, or at the packaging alludes to these terms. With this kind
of waste separation, application, and waste disposal of used devices you achieve an
important share to environmental protection.

WEEE No: 82898622

12 EU Declaration of Conformity

With the CE sign, Fixpoint®, a registered trademark of the Wentronic
GmbH ensures, that the product is conformed to the basic European

standards and directives.

REV2016-08-18
V1.0

- 4 -

Fixpoint

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

®
