FiveO F124CX User manual

Page 1

IT Le informazioni contenute in questo manuale sono state attentamente

redatte e controllate. Tuttavia non si assume alcuna responsabilità per eventuali inesattezze. Questo manuale non può contenere una risposta a tutti i singoli problemi che possono presentarsi durante l'installazione e l'uso dell'apparecchio. Siamo a vostra disposizione per fornirvi eventuali ulteriori informazioni e consigli. Elettronica Montarbo srl non può essere ritenuta responsabile per danni o incidenti a cose o persone, causati o

connessi all'utilizzazione o malfunzionamento dell'apparecchio.

Elettroni ca Montarbo srl Via O. Pigini, 8 - 62010 Montelupone (MC) - ITALY - T + 39 0733 227 1 F + 39 0733 227 250 ∙ mail@ﬁveo.it ∙ ﬁveo.it ∙ Company under control of EKO Music Group SpA

Page 2

AUX RETURN

Ingresso

1/4' TRS sbilanciato

Risposta in Frequenza

da 10Hz a 55KHz, +/-3dB

Distorsione (THD+N)

<0,03% a +0dB, 22Hz--22KHz ponderata A

Intervallo GAIN

da OFF a +10dB

SNR

<-100dBr ponderato A

Impedenza

Ingresso microfonico

1,8KΩ

Tutti gli altri ingressi

10KΩ o maggiore

Uscita Tape

1KΩ

Tutte le altre uscite

120Ω

Sezione DSP (opzione)

Convertitori A/D e D/A

24bit

Tipi di effetti

Echo, Echo+Verb, Tremolo, Plate, Chorus, Vocal

Rotary, Small Room, Flange + Verb, Large Hall

Controlli

Selettore preset 100 posizioni (10 preseter * 10 variazioni)

Switch Mute & Foot-switching con indicatore LED

FOOT-SW

TIP:FX

SLEEVE:MASSA

Sezione Main Mix

Uscita Max. MAIN MIX

+22dBu bilanciata (+16dBu sbilanciata)

Gamma AUX

da OFF a +15dB

Gamma Fader

da OFF a +10dB

da OFF a +15dB

Ronzio & Rumore

<-80dB @ 20Hz--22KHz ponderato A, 1 canale & livello MAIN: 0dB, altro: minimo

Crosstalk

<-80dB @ 0dB 20Hz--22KHz ponderato A, livello MAIN: 0dB, altro: minimo,

Alimentazione

Tensione di rete

18V-- 1000mA

Fusibile

T1,6A AC250V

Potenza nominale assorbita

40W

01 SIMBOLI RELATIVI ALLA SICUREZZA

AVVERTENZE

INFORMAZIONI SULLA SICUREZZZA

INTRODUZIONE

PRONTI PER INIZIARE

CARATTERISTICHE

CONTROLLI

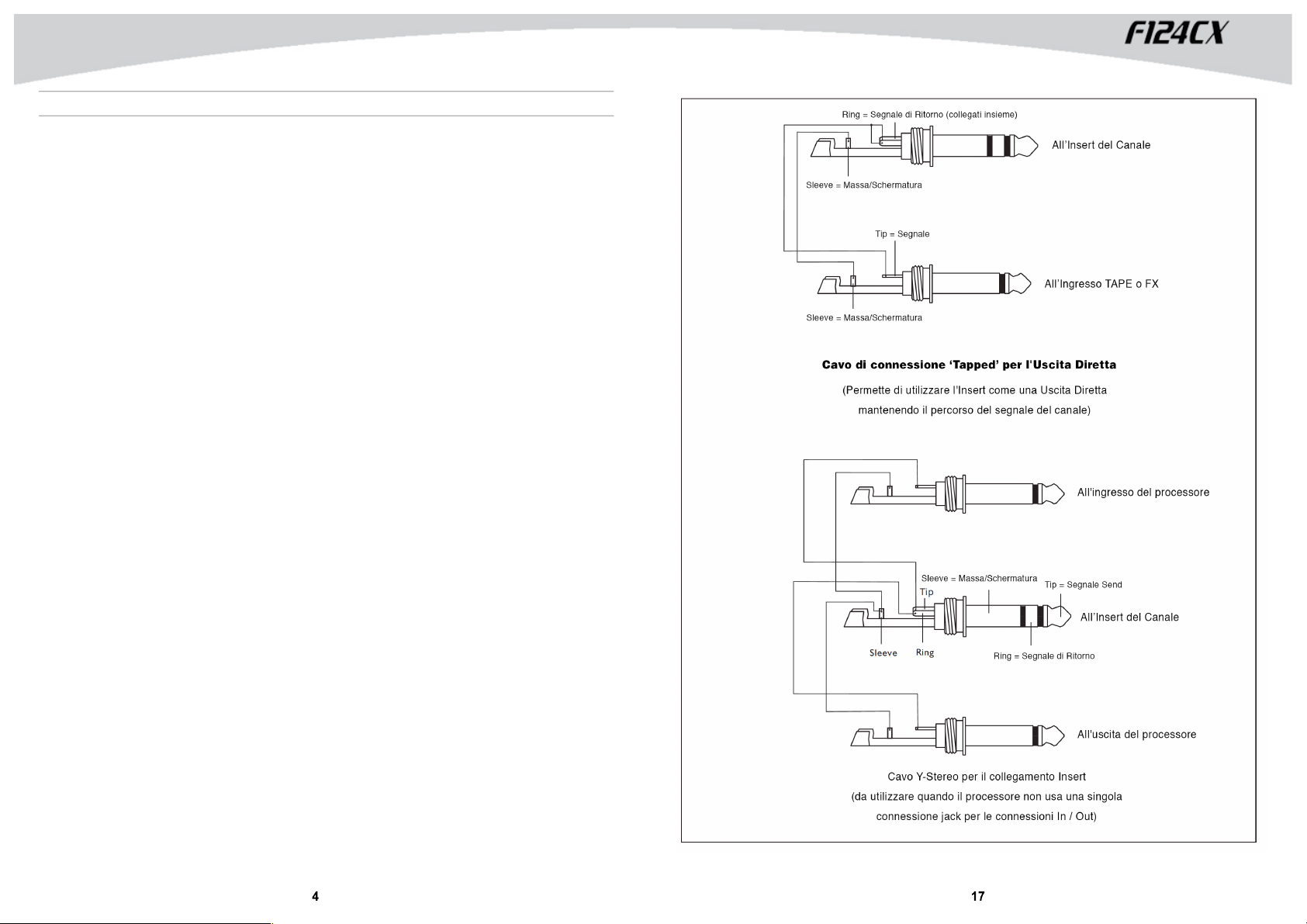

INSTALLAZIONE & COLLEGAMENTI

LISTA PRESET

SCHEMA A BLOCCHI

SPECIFICHE TECNICHE

Page 3

MODELLO:

F124CX

Canali mono

Ingresso microfonico

XLR bilanciato

Risposta in frequenza

da 10Hz a 55KHz, +/-3dB

Distorsione (THD+N)

<0,03% a +0dB, 22Hz--22KHz ponderata A

Intervallo Gain

0dB a 50dB

Ingresso Max.

+15 dB

LOW CUT

75Hz

SNR

<-100dBr ponderato A

Alimentazione Phantom

+48V con interruttore

Ingresso Line

1/4' TRS bilanciato

Risposta in frequenza

10Hz to 55KHz, +/-3dB

Distorsione (THD+N)

<0,03% a +0dB, 22Hz--22KHz ponderata A

Gamma sensibilità

+15dB~ -35dB

COMPRESSORE

GAIN:0--9dB

THRESHOLD:20dB--->i5dB

Canali ingresso Stereo

Ingresso Mic

XLR bilanciato

LOW CUT

75Hz

Ingresso Line

1/4' TRS o TRS/RCA sbilanciato

Risposta in frequenza

10Hz to 55KHz, +/-3dB

Distorsione (THD+N)

<0,03% a +0dB, 22Hz--22KHz ponderata A

Gamma sensibilità

-20dBu-- +20dBu

SNR

<-100dBr ponderato A

Canali EQ

canale mono

canale stereo

High

+/-15dB @12KHz

Mid

+/-15dB @2,5KHz

Low

+/-15dB @80Hz

2-TACK IN

TAPE IN

Connettore RCA

Risposta in frequenza

da 10Hz a 55KHz, +/-3dB

Distorsione (THD+N)

<0,03% a +0dB, 22Hz--22KHz ponderata A

Intervallo Gain

da OFF a 10dB

SPECIFICHE TECNICHE

SIMBOLI RELATIVI ALLA SICUREZZA

AVVERTENZE

Alimentazione

Collegamenti esterni

Non aprite alcun coperchio

Fusibile

Messa a terra di protezione

Condizioni Operative

Page 4

https://www.ekomusicgroup.com/it/login.

Per ridurre il rischio di scosse elettriche, non esponete il dispositivo a pioggia o umidità. Non usate il dispositivo vicino all’acqua. Effettuate l’installazione seguendo tutte le istruzioni del produttore. Non installate il dispositivo vicino a fonti di calore come termosifoni, radiatori, stufe o dispositivi che producono calore (inclusi gli amplificatori). Non ostruite le aperture di ventilazione. Non collocate sul dispositivo sorgenti di fiamme libere (ad esempio candele accese).

INFORMAZIONI SULLA SICUREZZA

Leggete, seguite e conservate queste istruzioni.

Rispettate tutte le avvertenze.

Utilizzate solo accessori specificati dal produttore.

Cavo di alimentazione e spina

Non annullate l’obiettvo di sicurezza di una spina polarizzata o con la messa a terra. La spina polarizzata ha due lamine, di cui una più larga dell’altra. La spina con la messa a terra ha due lamine e un terzo polo di terra. La lamina larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina in dotazione non si inserisce nella presa a muro, chiamate un elettricista per sostiture la presa obsoleta. Non calpestate o schiacciate il cavo di alimentazione, in particolare vicino a spine, prese o nel punto di uscita dal dispositivo.

Pulizia

Soffiate via la polvere con un compressore e pulite con un panno asciutto e pulito. Non usate solventi quali benzene, alcool o altri liquidi altamente volatili e infiammabili per pulire l’esterno del dispositivo. Pulite esclusivamente con un panno asciutto.

Assistenza

Per evitare rischi di scosse elettriche non effettuate interventi tranne quelli previsti nelle istruzioni operative, a meno che non siate qualificati per farlo. Si richiede assistenza per qualsiasi tipo di danno: danni al cavo o alla spina di alimentazione, liquido rovesciato sul dispositivo, oggetti scivolati all’interno, esposizione a pioggia o umidità, malfunzionamento o caduta.

SCHEMA A BLOCCHI

Page 5

Preset

Descrizione

Parametri

00-09

Echo

Riproduce il suono in ingresso sull’uscita dopo un intervallo di tempo o ritardo.

Tempo di Delay: 145-205ms

10-19

Echo+Verb

Eco con effetto Room.

Tempo di delay: 208-650ms Tempo di decay: 1,7-2,1s

20-29

Tremolo

Modulazione di ampiezza del segnale.

Frequenza: 0,6 Hz-5 Hz

30-39

Plate

Classico riverbero brillante Plate.

Tempo di decay: 0,9s-3,6s

40-49

Chorus

Ricrea l’illusione di più strumenti che suonano partendo da uno strumento singolo.

Frequenza: 0,92Hz -1,72Hz

50-59

Vocal

Simula uno spazio piccolo con un leggero tempo di decadimento.

Rev. decay time: 0,8-0,9s Pre-delay: 0-45ms

60-69

Rotary

Simula il classico effetto rotary di un leslie.

Profondità di Modulazione: 20%-80%

70-79

Small Room

Simula il riverbero brillante di uno studio .

Tempo di decay: 0,7-2,1s Pre-delay: 20-45ms

80-89

Flanger+Verb

Simulazione di una persona che suona insieme ad un’altra le stesse note sullo stesso strumento con aggiunta di reverb.

Tempo di decay: 1,5-2,9s Frequenza: 0,8Hz -2,52Hz

90-99

Large Hall

Simula un grande spazio acustico. Tempo di decadimento: 3,6-5,4s

Pre-delay: 23-55ms

Grazie per aver scelto di acquistare F124CX, un mixer professionale compatto che offre grande

qualità e maggior affidabilità rispetto al passato. Questo dispositivo assicura un suono lineare,

accurato e naturale ed è ideale per concerti, registrazioni e installazioni PA fisse.

F124CX vanta caratteristiche insolite per altre console di queste dimensioni: 4 canali di ingresso

mono (con preamplificatori microfonici ultra silenziosi e alimentazione Phantom a +48 Volt) e 4

canali di ingresso stereo ciascuno dei quali provvisto di EQ a 3 bande per i controlli HI, MID e

LOW, oltre che per i controlli ausiliari; indicatori grafici a barra a 12 segmenti ad alta precisione

e ingressi 2-track assegnabili al Main Mix, alle Uscite Control Room/Phones ecc.

Questa unità è molto semplice da usare, ma vi consigliamo di consultare con attenzione ogni

sezione di questo manuale, per ottenere il meglio dal vostro F124CX.

PRONTI PER COMINCIARE

Controllate la tensione AC fornita nel vostro paese prima di collegare l’adattatore AC alla presa di corrente a muro.

Assicuratevi che l’interruttore di accensione principale sia spento prima di collegare il mixer alla presa AC. Accertatevi inoltre che tutti i controlli relativi ad ingressi e uscite siano abbassati, per evitare danni agli altoparlanti e rumore eccessivo.

Accendete sempre il mixer prima di accendere l’amplificatore di potenza e spegnetelo sempre dopo aver spento l’amplificatore di potenza.

Spegnete sempre l’unità prima di collegarla o scollegarla dalla rete elettrica.

Non usate solventi per pulire il mixer: va benissimo un panno asciutto e pulito.

INTRODUZIONE

LISTA PRESET

Page 6

CARATTERISTICHE

l Preamplificatori microfonici discreti ultra silenziosi con alimentazione Phantom +48V.

l 4 Canali di ingresso microfonici con connettori Line XLR e bilanciati, Insert I / O e controllo

Compressore.

l Low Cut per ogni ingresso microfonico.

l 2 Canali di ingresso Stereo con connettori Mono XLR e TRS. 2 Canali di ingresso Stereo con

connettori RCA e TRS.

l EQ a 3 bande e LED di picco su ogni canale microfonico. EQ a 2 bande e LED di picco sui

canali Stereo.

l Un AUX Send POST/PRE per canale per monitoraggio o effetti esterni. Un DFX (AUX) Send

POST Fader per monitoraggio o effetti integrati.

l Funzioni Mute e PFL per ogni canale, Fader da 60mm per il controllo del livello.

l Bus GR1/2 e Main L/R assegnabili per ogni canale.

l Ingressi 2-Track assegnabili al Main Mix o alle Uscite Control Room /Headphone.

l Uscite Main Mix bilanciate XLR & TRS.

l Effetti DSP a 24bit integrati con 100 preset.

l MP3 player o Bluetooth player.

l Alimentatore interno con possibilità di scelta fra 100-240V per la massima flessibilità.

Page 7

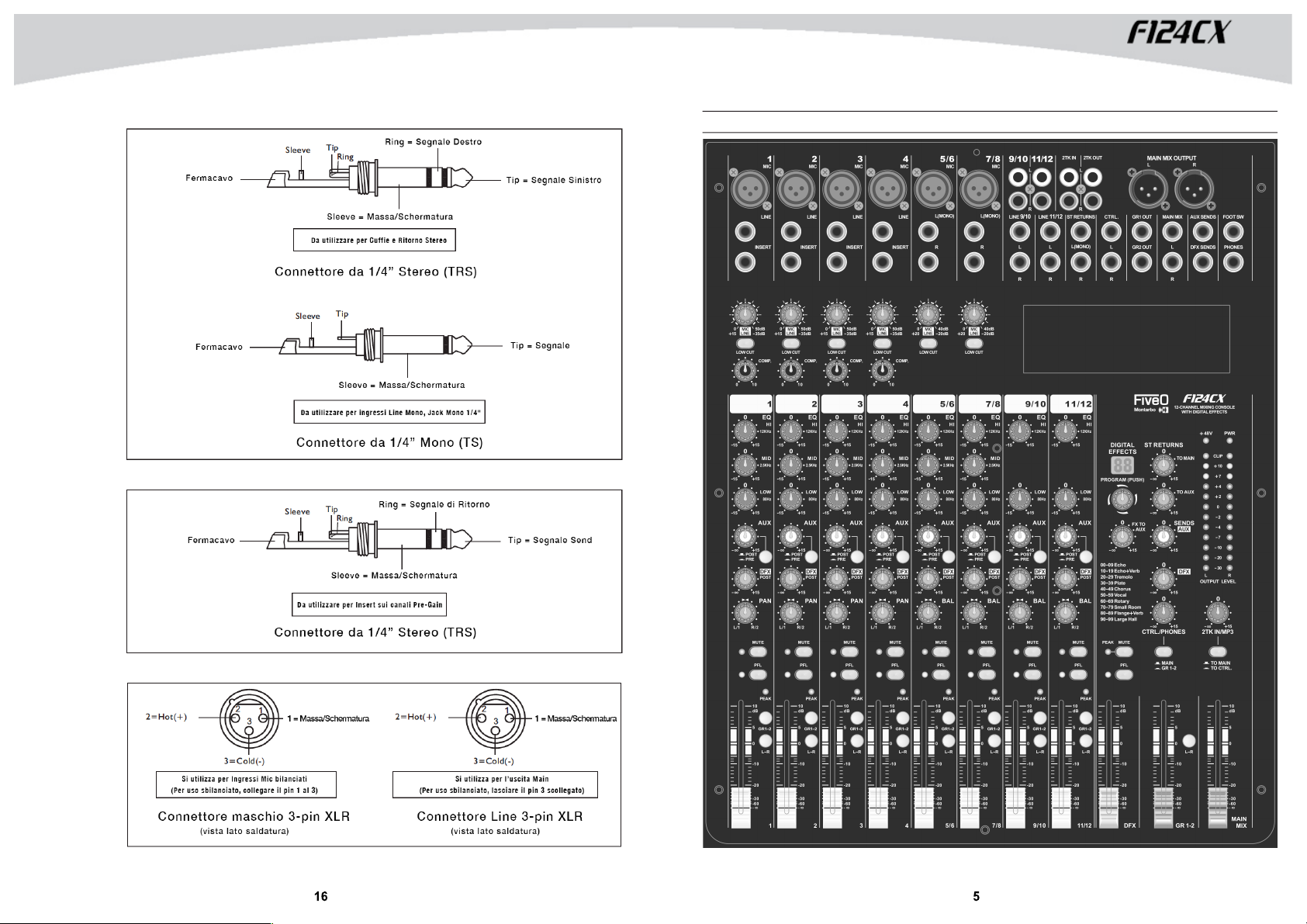

CONTROLLI

Page 8

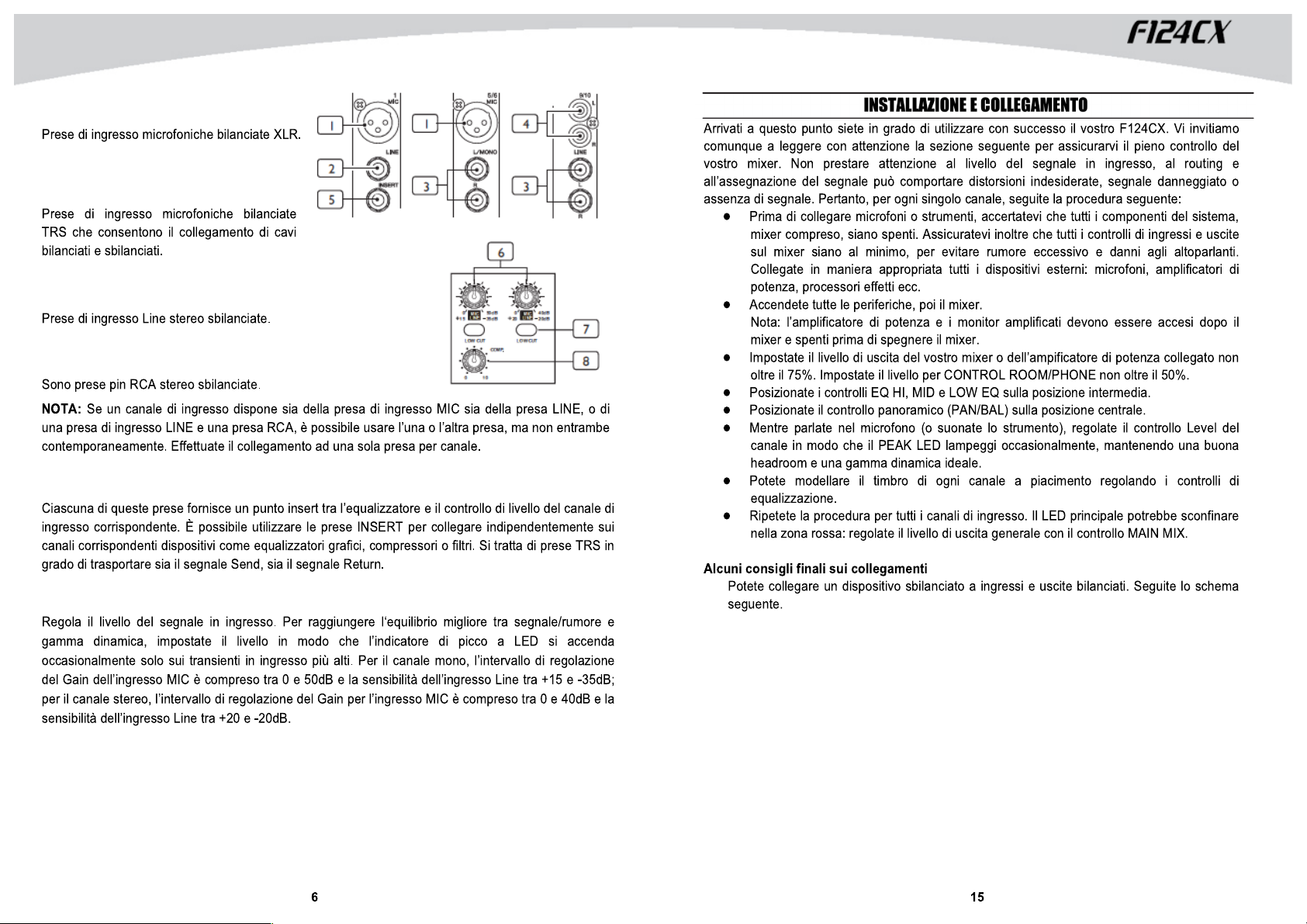

5. PRESE INSERT

6. CONTROLLO GAIN

1. PRESE MIC INPUT (canali da 1 a 7/8)

2. PRESE LINE INPUT (canali da 1 a 4)

3. PRESE LINE INPUT (canali da 5/6 a 11/12)

4. PRESE LINE INPUT (canali 9/10 e 11/12)

LINE

Page 9

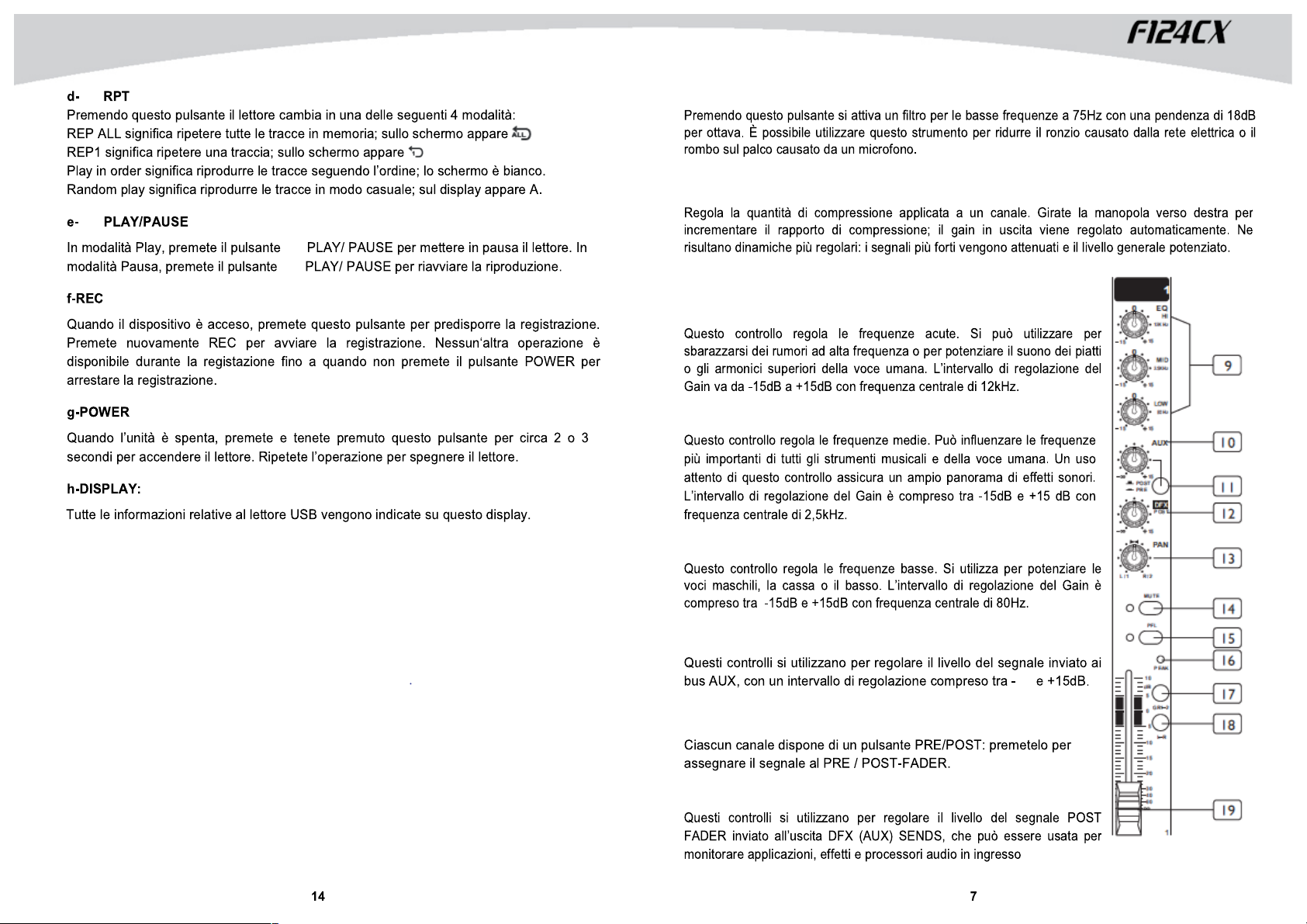

MID LOW

11. PRE/POST

10. AUX

∞

12. DFX /POST

7. LOW CUT

8. CONTROLLO COMP

9. EQUALIZZATORE

Page 10

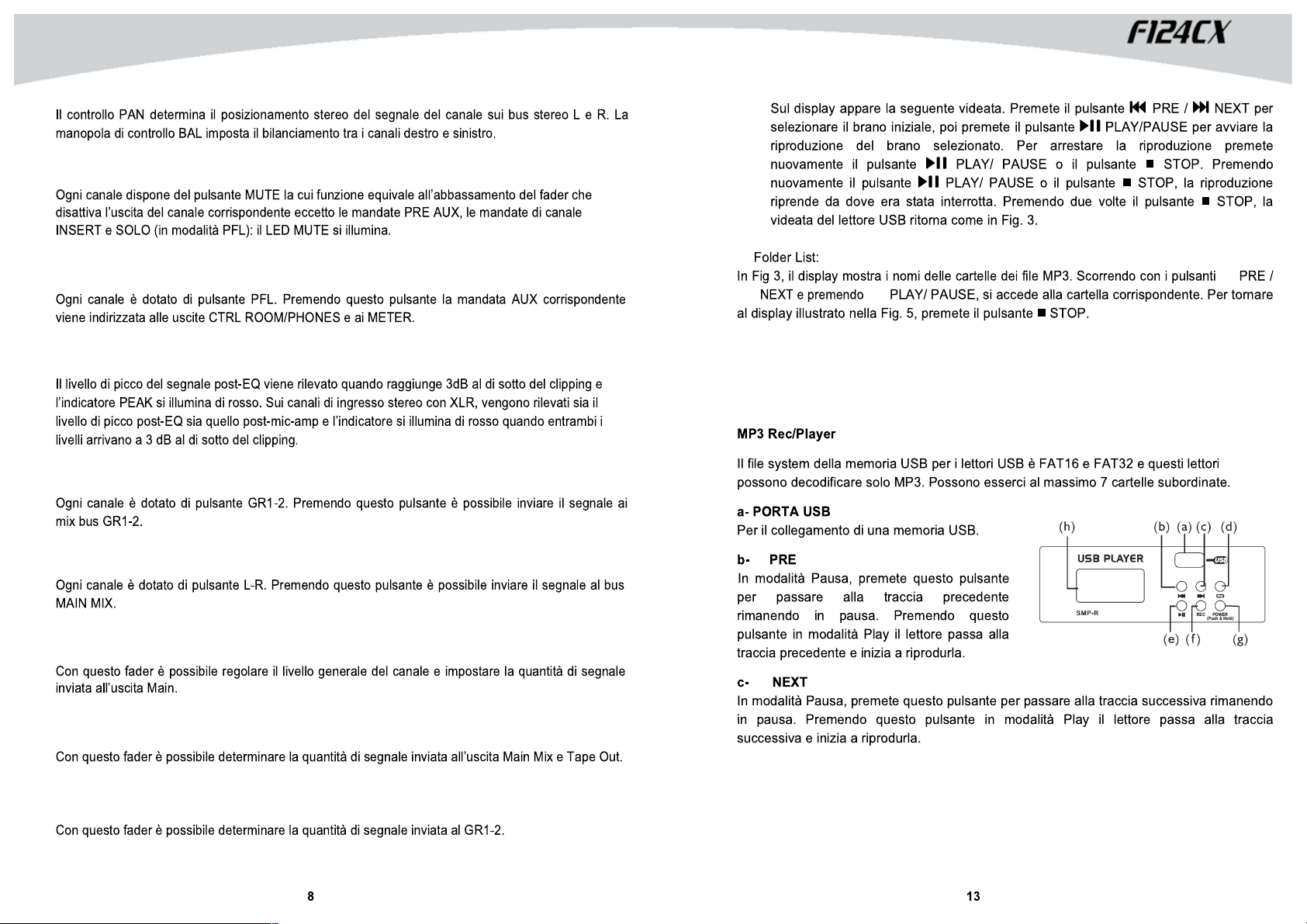

13. CONTROLLO PAN / BAL

14. Funzione MUTE

15. PFL

16. LED PEAK (picco)

17. GR1-2

18. L-R

19. LIVELLO

20. LIVELLO MAIN MIX

21. LIVELLO GR1-2

3).

8 12

Page 11

22. LIVELLO DFX

Con questo fader è possibile determinare la quantità di segnale inviata all’effetto digitale interno che ritorna al bus MAIN MIX.

23. 2-TRACK SIGNAL PATH

Premendo la manopola 2 TRACK SIGNAL PATH, il segnale 2 TRACK IN viene indirizzato all’uscita CONTROL ROOM. Premendo nuovamente la manopola il segnale 2TRACK IN viene indirizzato all’uscita MAIN MIX.

24. 2-TK IN / MP3

Con questo controllo si regola il volume da

-∞ a +10dB.

25. MAIN MIX/GR1-2

Premendo il pulsante MAIN MIX/GR1-2, il segnale viene indirizzato da GR1-2 all’uscita CONTROL ROOM. Premendo nuovamente il pulsante il segnale proveniente da MAIN MIX viene indirizzato all’uscita CONTROL ROOM. (Nota: se è stato premuto il pulsante PFL, il segnale sull’uscita CONTROL ROOM non viene influenzato dalla pressione del pulsante MAIN MIX/GR1-2.

26. PHONES/CONTROL ROOM

Questo controllo si utilizza per regolare il segnale presente sull’uscita PHONES / CONTROL ROOM, che può variare da -∞ a +15dB.

27. OUTPUT LEVEL

Questo indicatore a LED a 12 segmenti visualizza il livello generale del segnale in uscita.

28. DFX (AUX2)

Questo controllo determina i livelli del modulo DSP interno e dell’uscita DFX Send che può variare da -∞ a +15dB.

AUX

DFX

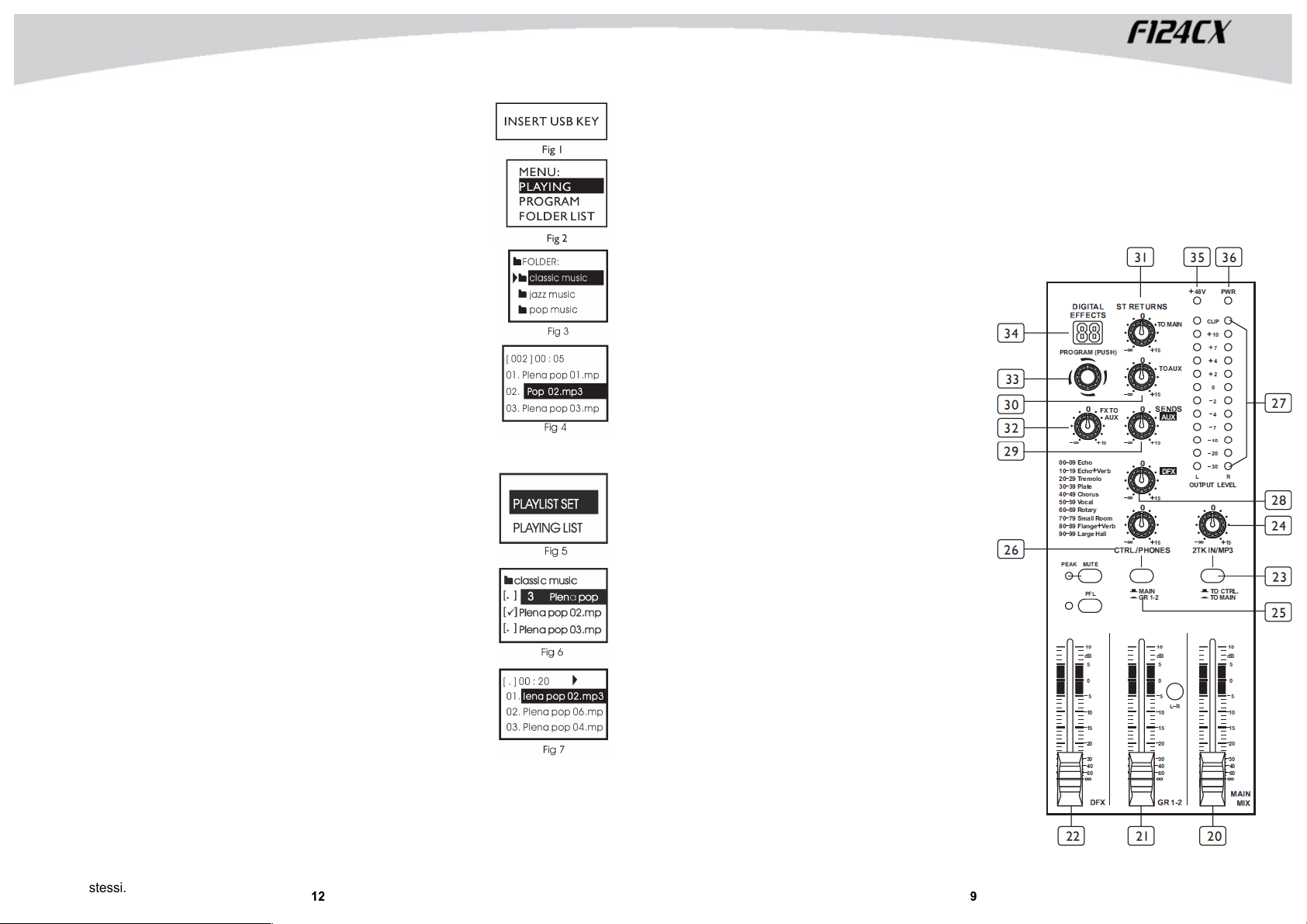

Istruzioni operative per il Modulo Song

Se non son

o inserite chiavette USB, il display appare come in Fig. 1

Dopo aver inserito la chivetta USB, il lettore USB inizia la ricerca dei brani: sul display appare "Searching". Al termine, il display appare come in Fig. 2. Con i pulsanti 7 PRE / 8 NEXT potete selezionare una delle 3 seguenti opzioni ("Playing", "Program" e "Folder List"). Premendo Playing, l’unità entra nella modalità operativa corrispondente.

Modalità "Playing" – riprodurre un singolo brano

1).

In Fig 2, selezionate la modalità Playing per richiamare la schermata seguente. Il display indica il nome di tutte le cartelle contenenti file MP3. Potete scorrere le cartelle usando i pulsanti 7 PRE / 8 NEXT, poi premete il pulsante 12 PLAY/ PAUSE per aprire le cartelle corrispondenti. Premete n STOP per tornare alla schermata di Fig 2.

2).

Dopo aver aperto la cartella, il display appare come in Fig 3. Il display mostra l’elenco dei file MP3 ed è possibile scorrere la lista usando i pulsanti 7 PRE / 8 NEXT per scegliere il brano desiderato. Premete il pulsante 12 PLAY/ PAUSE: si avvia la riproduzione del brano selezionato. Per arrestare la riproduzione è sufficiente premere il pulsante n STOP. Poi, premendo il pulsante

12 PLAY /PAUSE, la riproduzione del brano riparte da dove era

stata interrotta. Premendo nuovamente il pulsante n STOP, il sistema ritorna al display illustrato in Fig. 3.

Modalità "Program"

4).

Selezionate "Program" (vedi Fig. 2) per entrare nella videata seguente: "Play Set": per impostare la Playing List. "Playing List": per la Play List. Premete il pulsante 7 PRE / 8 NEXT per selezionare, premete il pulsante n STOP per tornare alla videata di Fig. 2.

5).

Dopo essere entrati nella schermata "Play List Set", il display appare come in Fig. 3. Selezionando la cartella desiderata, il display mostra la seguente schermata. Il display mostra tutti i file MP3, il brano selezionato viene inserito nella playing list e appare un contrassegno. Per eliminare il brano dalla playing list, premete nuovamente e il contrassegno sparisce. Premete il pulsante n STOP per ritornare alla videata di Fig 2. La playing list può contenere fino a 20 brani, e mostra la lista in base all’ordine di inserimento degli stessi.

Page 12

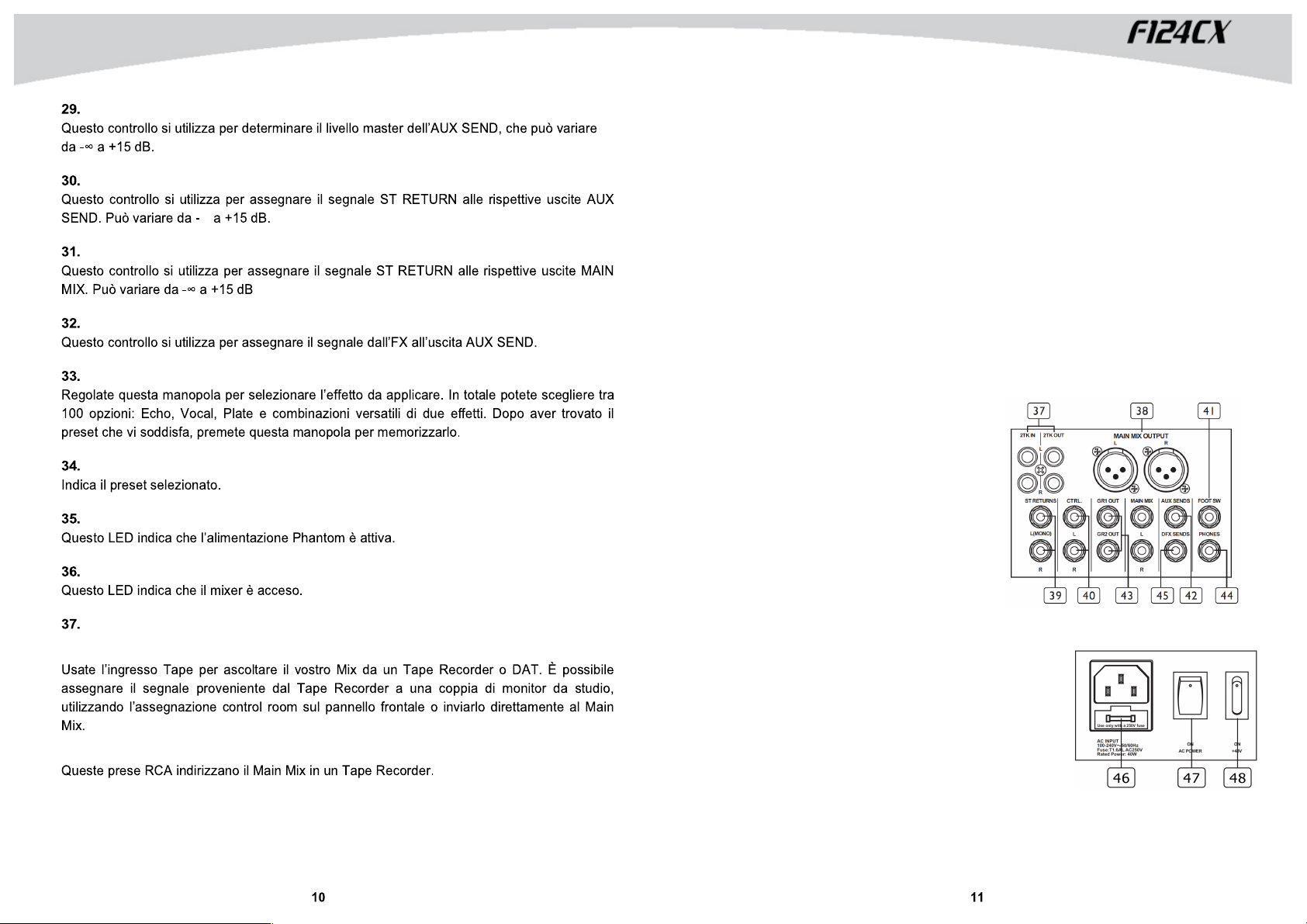

38. USCITA MAIN MIX

L’uscita stereo è dotata di prese TRS da 1/4" per inviare l’audio a un amplificatore. Con il controllo di livello del Main Mix è possibile regolare il livello di uscita da -∞ a 10dB.

39. ST RETURNS

Usate queste prese stereo da 1/4" per far ritornare il suono di un’unità al Main Mix. Potete usare queste prese anche come ingressi extra ausiliari, anche se principalmente si utilizzano per collegare l’uscita di un processore effetti esterno.

40. CTRL-ROOM

Queste prese phone da 1/4" si utilizzano per inviare il segnale ai monitor da studio o a un secondo set di PA.

41. FOOT SWITCH

Questa presa si utilizza per collegare una pedaliera esterna e ha la stessa funzione del pulsante DFX MUTE.

42. AUX SENDS (AUX1 SENDS)

Queste prese phone da 1/4" si utilizzano per inviare il segnale dal bus AUX a dispositivi esterni (effetti).

43. GR1/2 OUT

Queste prese TRS da 1/4" si utilizzano per inviare il segnale dal bus mix GR 1 / 2 a dispositivi esterni.

44. PHONES

Questa presa si usa per inviare il mix del segnale ad un paio di cuffie.

45. DFX SENDS (AUX2 SENDS)

Questa presa da 1/4" si utilizza per inviare il segnale dai bus mix DFX a un dispositivo esterno.

46. PRESA AC CON FUSIBILE

Usatela per collegare il Vostro mixer a una presa di corrente AC con il cavo di alimentazione AC in dotazione.

47. POWER ON /OFF

Questo pulsante si usa per accendere/spegnere il dispositivo.

48. PHANTOM ON /OFF

Questo pulsante attiva l’alimentazione phantom a +48V solo sulle 6 prese di ingresso XLR. Quano queste prese XLR sono collegate a dispositivi che non richiedono l’alimentazione phantom, assicuratevi che l’alimentazione phantom sia spenta. Diversamente, potrebbe danneggiare i dispositivi e il mixer.

AUX SENDS (AUX1 SENDS)

ST RETURNS TO AUX

∞

ST RETURNS TO MAIN

FX TO AUX

PROGRAM(PUSH)

DIGITAL EFFECTS

LED PHANTOM

LED PWR

2TK IN / OUT

TAPE IN

TAPE OUT
