Instrukcja obsługi
Druk 5858
Lipiec 2010
Seria 67D
Regulatory redukcyjne ciśnienia serii 67D
P1183 P1182

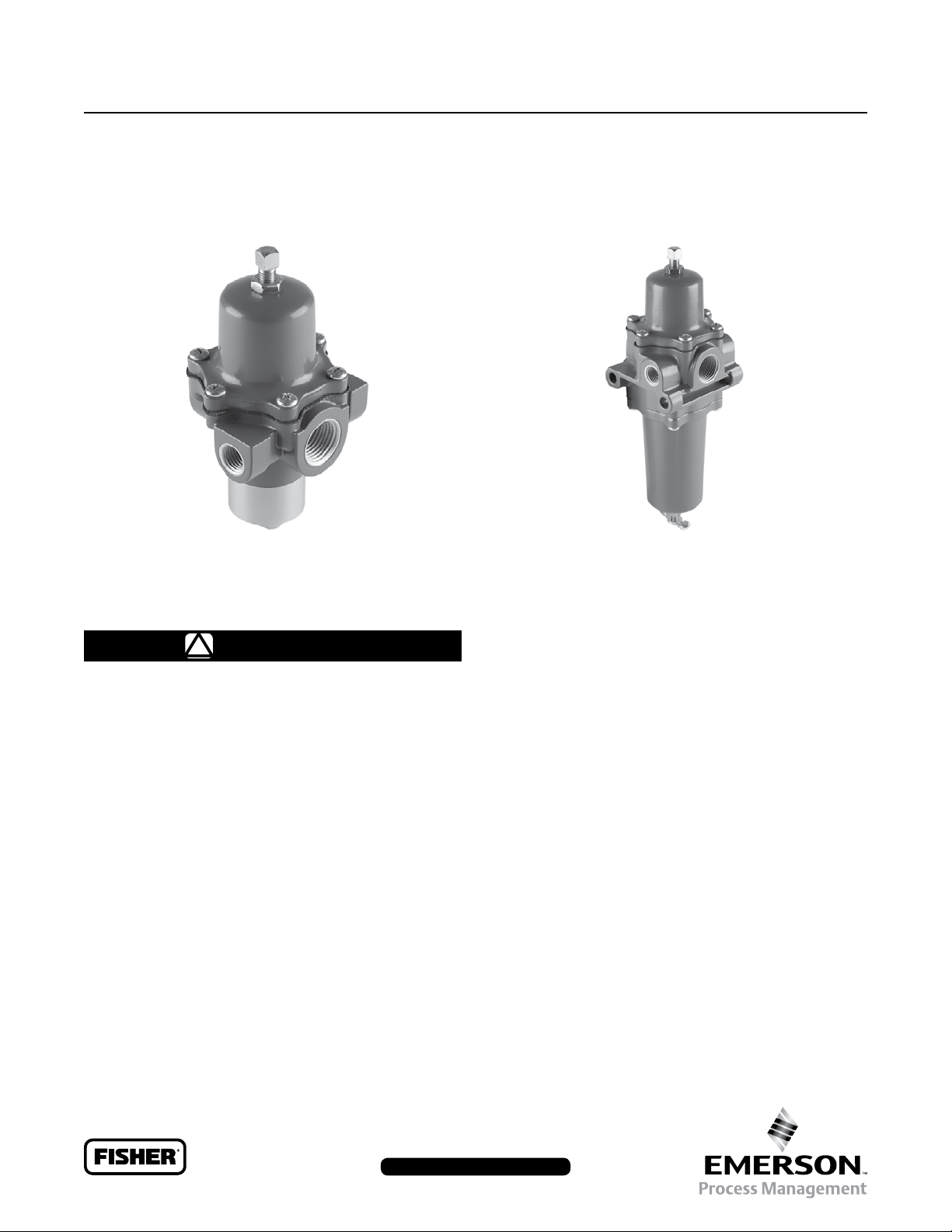

Ilustracja 1. Regulatory redukcyjne ciśnienia serii 67D
OSTRZEŻENIE
!
Nieprzestrzeganie niniejszych wskazówek
lub nieprawidłowa instalacja i konserwacja
tego urządzenia może skutkować wybuchem,
pożarem i/lub skażeniem chemicznym,
prowadzącym do strat materialnych oraz
obrażeń ciała lub śmierci.
Regulatory Fisher® należy instalować,
obsługiwać i konserwować zgodnie z
krajowymi i lokalnymi zasadami i przepisami
oraz wskazówkami rmy Emerson Process
Management Regulator Technologies, Inc.
(Regulator Technologies).
Jeżeli regulator przepuszcza gaz lub w
układzie dochodzi do wycieku, konieczne
może być serwisowanie urządzenia.
Nieusunięcie problemu może doprowadzić
do niebezpiecznej sytuacji.
Procedury instalacji, obsługi i konserwacji
realizowane przez niewykwali kowany
personel mogą skutkować niewłaściwą
regulacją oraz niebezpiecznymi warunkami
REGULATOR Z FILTREM TYP 67DF LUB 67DFR REGULATOR TYP 67D LUB 67DR
pracy. Każdy taki stan może doprowadzić
do uszkodzenia urządzenia lub obrażeń
ciała. Instalacją, obsługą i konserwacją
regulatorów redukcyjnych ciśnienia
serii 67D powinni zajmować się wyłącznie
wykwali kowani pracownicy.
Wstęp
Zakres instrukcji
Niniejsza instrukcja zawiera wskazówki dotyczące instalacji,
konserwacji, a także informacje na temat zamawiania części
zamiennych do regulatorów serii 67D. Wskazówki oraz
wykazy części do pozostałych urządzeń wymienionych
w niniejszej instrukcji obsługi, a także innych regulatorów
serii 67 można znaleźć w osobnych instrukcjach.
Dane techniczne
Niektóre ogólne parametry znamionowe regulatorów
serii 67D, a także pozostałe specy kacje podano na
stronie 2. Etykieta na obudowie sprężyny zawiera
informacje nt. zakresu pracy sprężyny regulacyjnej dla
danego regulatora w stanie dostarczonym przez producenta.
www.fisherregulators.com
D103151XPL2
Seria 67D
Dane techniczne
Dostępne konguracje
Typ 67D: Regulator bezpośredniego działania, z korpusem
aluminiowym, bez wewnętrznego zaworu nadmiarowego
Typ 67DR: Aluminiowy korpus z wewnętrznym
zaworem nadmiarowym
Typ 67DS: Korpus ze stali nierdzewnej bez
wewnętrznego zaworu nadmiarowego
Typ 67DSR: Korpus ze stali nierdzewnej z
wewnętrznym zaworem nadmiarowym
Typ 67DF: Aluminiowy korpus z ltrem, bez
wewnętrznego zaworu nadmiarowego
Typ 67DFR: Aluminiowy korpus z ltrem i wewnętrznym
zaworem nadmiarowym
Typ 67DFS: Korpus ze stali nierdzewnej z ltrem,
bez wewnętrznego zaworu nadmiarowego
Typ 67DFSR: Korpus ze stali nierdzewnej z ltrem
i wewnętrznym zaworem nadmiarowym
Wielkość korpusu, rodzaj złącza wlotowego i wylotowego
1/2 cala NPT
Maksymalne ciśnienie wlotowe (wartości znamionowe
dla korpusu)
(1)
Wszystkie modele z ltrem: 17,2 bara / 250 psig
Wszystkie modele bez ltra: 27,6 bara / 400 psig
Zakresy ciśnienia wylotowego
Patrz tabela 1
Maksymalne ciśnienie wylotowe w sytuacji awaryjnej
(1)
10,3 bara / 150 psi powyżej nastawy ciśnienia
wylotowego, maksymalnie do 17,2 bara / 250 psi
Współczynniki przepływu przy pełnym otwarciu zaworów
Zawór główny: Cg: 45,24; Cv: 1,33; C1: 35,02
W
ewnętrzny zawór nadmiarowy:
Cg: 1,45; Cv: 0,045; C1: 32,8
Współczynnik wymiarowy wg IEC
Xt: 0,75
Działanie wewnętrznego zaworu nadmiarowego w
regulatorach typy 67DR, 67DSR, 67DFR i 67DFSR
Jest to zawór o niskiej przepustowości, zabezpieczający
wyłącznie przed niewielkimi wyciekami z gniazda.
Jeżeli ciśnienie wlotowe może przekroczyć maksymalne
dopuszczalne ciśnienie urządzeń znajdujących się
po stronie wylotowej lub przekracza maksymalne
dopuszczalne ciśnienie wylotowe regulatora,
należy zastosować inne zabezpieczenie przed
nadmiernym ciśnieniem.
Przybliżona masa
Typy 67D i 67DR: 0,5 kg / 1.2 funta
Typy 67DF i 67DFR: 1.0 kg / 2.0 funty
Typy 67DS i 67DSR: 1.3 kg / 2.8 funta
Typy 67DFS i 67DFSR: 2.1 kg / 4.6 funta
Nastawa zaworu zwrotnego Smart Bleed™
Różnica ciśnień 0,41 bara / 6 psi
Zakres temperatur roboczych
(1)
Przy zastosowaniu nitrylu (NBR)
Połączenia śrubowe ze stali nierdzewnej:
-40 do 82°C / -40 do 180°F
Przy zastosowaniu Fluorocarbon (FKM):
Filtr polietylenowy
(4)
(standardowy):
-18 do 82°C / 0 do 180°F
Filtr z poliuorku winylidenu (PVDF), SST lub szkła
(wyposażenie opcjonalne): -18 do 149°C / 0 do 300°F
Przy zastosowaniu membrany silikonowej (VMQ)
(2)
,
a także uszczelek O-ring z nitrylu (NBR) i połączeń
śrubowych przeznaczonych do pracy
w niskich temperaturach: -51 do 82°C / -60 do 180°F
Przy zastosowaniu manometrów:
-29 do 82°C / -20 do 180°F
Przy zastosowaniu układu automatycznego
opróżniania: 4 do 79°C / 40 do 175°F
Parametry ltrów do regulatorów typy 67DF, 67DFR,
67DFS i 67DFSR
Znamionowa wielkość oczek w mikronach:
Filtr polietylenowy
(4)
(standardowy): 5 mikronów
Filtr z włókna szklanego (wyposażenie opcjonalne):
5 mikronów
Filtr z PVDF lub ze stali nierdzewnej (wyposażenie
opcjonalne): 40 mikronów
Położenie odpowietrznika w obudowie sprężyny
Równo ze standardowym wlotem, możliwe inne położenia
Położenie zaworu spustowego
Ustawiony na środku pojemniczka skroplin
Rejestracja ciśnienia
Wewnętrzna
Opcje
Wszystkie typy
• Śruba regulacyjna pokrętła
• Konstrukcja zgodna z normą NACE International
MR0175 lub MR0103
(3)
• Mocowanie do panelu (obejmuje obudowę sprężyny
wraz z odpowietrznikiem 1/4 cala NPT, pokrętłem oraz
nakrętką mocującą panel)
• Pokrywka (dostępna dla obudowy sprężyny z
odpowietrz nikiem 1/4 cala NPT)
• Elastomery uorowęglowe (FKM) przeznaczone do
pracy w wysokich temperaturach i/lub w obecności
żrących substancji chemicznych
• Elastomery silikonowe (VMQ) przeznaczone do pracy w
niskich temperaturach
• Stałe ograniczenie odpowietrzania
• Manometr z potrójną podziałką do pomiaru ciśnienia
wylotowego (mosiężny lub ze stali nierdzewnej)
• Trzpień i grzyb zaworu ze stali nierdzewnej
• Zaślepka rurowa na drugim wylocie
Typy 67DFR i 67DFSR
• Wewnętrzny zawór zwrotny Smart Bleed
Typy 67DF, 67DFR, 67DFS i 67DFSR
• Zawór spustowy ze stali nierdzewnej
Standardowe połączenia śrubowe:
-29 do 82°C / -20 do 180°F
1. Nie należy przekraczać wartości granicznych ciśnienia/temperatury, które podano w niniejszej instrukcji obsługi, ani wartości granicznych określonych we wszelkich obowiązujących
normach lub przepisach.
2. Silikon (VMQ) nie nadaje się do kontaktu z węglowodorem.
3. Produkt spełnia wymagania materiałowe określone w normie NACE International MR0175 lub MR0103. Mogą obowiązywać wymagania środowiskowe.
4. Urządzenia nie wolno stosować w środowisku o dużym stężeniu węglowodorów aromatycznych.
2
Seria 67D
Type XXXX
TYP 67D LUB 67DS TYP 67DF LUB 67DFS
M1153 M1154
WYPOSAŻENIE OPCJONALNE
SMART BLEED DO TYPU 67DFR
LUB 67DFSR
CIŚNIENIE WLOTOWE
CIŚNIENIE WYLOTOWE
CIŚNIENIE ATMOSFERYCZNE
TYP 67DR LUB 67DSR
TYP 67DFR LUB 67DFSR

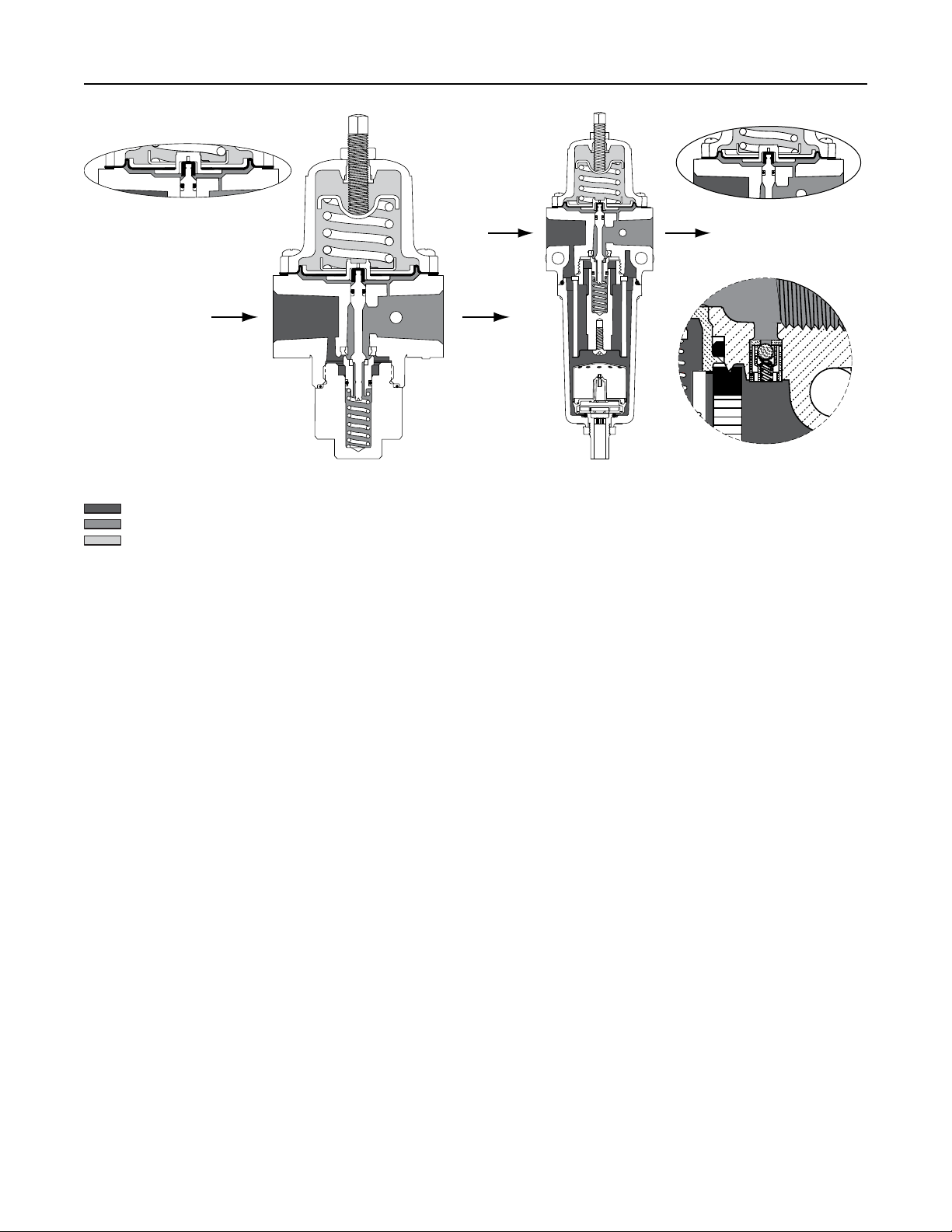

Ilustracja 2. Schematy obsługowe regulatorów z serii 67D
Opis produktu
Regulatory bezpośredniego działania serii 67D są
przeważnie wykorzystywane w celu zapewnienia ciągłej
regulacji i redukcji ciśnienia. Nadają się one do większości
zastosowań z wykorzystaniem powietrza lub gazu.
• Modele typy 67D i 67DS są standardowymi regulatorami
wlotowymi oprzyrządowania, które nie zawiera ltra ani
wewnętrznego zaworu nadmiarowego.
• Regulatory typy 67DF i 67DFS wyposażono w ltr do
usuwania cząstek z gazu zasilającego.
• Regulatory typy 67DR i 67DSR są wyposażone w
wewnętrzny zawór nadmiarowy z miękkim gniazdem,
który zapewnia niezawodne odcięcie dopływu bez
zauważalnego wycieku.
• Regulatory typy 67DFR i 67DFSR są wyposażone w ltr
i wewnętrzny zawór nadmiarowy z miękkim gniazdem,
który zapewnia niezawodne odcięcie dopływu bez
zauważalnego wycieku.
Zasada działania
Ciśnienie wylotowe jest rejestrowane wewnątrz urządzenia
na dolnej ścianie membrany. Gdy ciśnienie wylotowe
osiągnie wartość ustawionego ciśnienia lub przekroczy ją,
grzyb zaworu będzie dociskany do dyszy, zatem medium
nie będzie przepływać przez regulator. Wraz ze wzrostem
zapotrzebowania ciśnienie wylotowe nieznacznie spadnie,
umożliwiając rozciągnięcie sprężyny, co spowoduje ruch
trzpienia w dół oraz odsunięcie grzyba zaworu od dyszy. To
umożliwi przepływ medium przez regulator.
Wewnętrzny zawór nadmiarowy (modele
typy 67DR, 67DSR, 67DFR i 67DFSR)
Jeżeli z jakiejś przyczyny po przekroczeniu normalnych
warunków pracy ciśnienie wylotowe będzie wyższe od
wartości nastawy regulatora, siła wytworzona przez
ciśnienie wylotowe będzie unosić membranę aż zostanie
ona odsunięta od gniazda zaworu nadmiarowego. To
umożliwi przepływ medium przez zawór nadmiarowy. Zawór
nadmiarowy w regulatorach typy 67DR, 67DSR, 67DFR oraz
67DFSR jest wykonany w postaci elastomerowego korka,
który podczas normalnej pracy zapobiega wydostaniu się
powietrza na wylocie do atmosfery, a tym samym chroni
powietrze w zakładzie przed zanieczyszczeniem.
Regulacja automatyczna z wykorzystaniem
technologii Smart Bleed™
W niektórych przypadkach pożądanym jest, aby uwolnić
ciśnienie wylotowe, jeśli dojdzie do zaniku ciśnienia na wlocie
lub spadnie ono poniżej wartości nastawy regulatora. Na
przykład, gdy regulator zainstalowano w urządzeniu, przez które
czasami nie przepływa medium, lecz można się spodziewać,
że spowoduje ono cofnięcie medium w przypadku zaniku
ciśnienia na wlocie. Regulatory typ 67DFR lub 67DFSR można
zamówić jako urządzenia wyposażone w technologię Smart
Bleed, która dla takiego zastosowania obejmuje wewnętrzny
zawór kontrolny. Jeżeli w trakcie pracy nastąpi zanik ciśnienia
na wlocie lub spadnie ono poniżej wartości nastawy regulatora,
ciśnienie wylotowe będzie wymuszać przepływ zwrotny poprzez
regulator i zawór kontrolny. To rozwiązanie opcjonalne eliminuje
konieczność stałego odpowietrzania regulatora na wylocie, a tym
samym chroni powietrze w zakładzie przed zanieczyszczeniem.
3
Seria 67D
Tabela 1. Zakresy ciśnienia wylotowego i dane dotyczące sprężyny regulacyjnej
ZAKRESY CIŚNIENIA
TYP
67D, 67DR,
67DF, 67DFR
67DS, 67DSR,
67DFS,
67DFSR
Inconel® jest znakiem towarowym należącym do rmy Special Metals Corporation.
WYLOTOWEGO
bary psig mm cale mm cale
0 do 1,4
0 do 2,4
0 do 4,1
0 do 8,6
0 do 2,4
0 do 4,1
0 do 8,6
0 do 1,4
0 do 2,4
0 do 4,1
0 do 8,6
0 do 10,3
0 do 20
0 do 35
0 do 60
0 do 125
0 do 35
0 do 60
0 do 125
0 do 20
0 do 35
0 do 60
0 do 125
0 do 150
Numer
katalogowy
GE07809T012
T14059T0012
T14058T0012
T14060T0012
T14113T0012
T14114T0012
T14115T0012
10C1729X012
T14113T0012
T14114T0012
T14115T0012
10C1730X012
Instalacja
Uwaga
Jeżeli regulator dostarczono zamontowany
w innym urządzeniu, urządzenie takie
należy zainstalować zgodnie z odpowiednią
instrukcją obsługi.
OSTRZEŻENIE
!
Jeżeli regulator zostanie narażony na
działanie nadmiernego ciśnienia lub zostanie
zainstalowany w miejscu, w którym warunki
pracy mogą przekroczyć wartości graniczne
podane w rozdziale "Dane techniczne", lub
w miejscu, w którym warunki przekraczają
jakiekolwiek wartości znamionowe
sąsiednich przewodów rurowych lub złączy
rurowych, może dojść do obrażeń ciała,
strat materialnych, uszkodzenia urządzeń
lub wycieku wskutek wydostawania się
gazu lub rozerwania części pod ciśnieniem.
Aby uniknąć takich obrażeń lub szkód,
należy zainstalować urządzenia upustowe
lub ograniczające ciśnienie (zgodnie z
wymaganiami odpowiednich kodeksów,
przepisów lub norm), aby uniknąć
przekroczenia tych wartości granicznych.
Wewnętrzny zawór nadmiarowy w
regulatorach typy 67DR, 67DSR, 67DFR
oraz 67DFSR nie zapewnia pełnej ochrony
przed nadmiernym ciśnieniem. Wewnętrzny
zawór nadmiarowy jest przewidziany
wyłącznie dla niewielkich wycieków z
gniazda. Jeżeli maksymalne ciśnienie na
wlocie regulatora przekracza maksymalne
dopuszczalne ciśnienie urządzeń
znajdujących się po stronie wylotowej lub
przekracza maksymalne dopuszczalne
DANE DOTYCZĄCE SPRĘŻYNY REGULACYJNEJ
Kolor Materiał
Zielony pasek
Bez malowania
Niebieski pasek
Czerwony pasek
Srebrny pasek
Niebieski
Czerwony
Zielony
Srebrny pasek
Niebieski
Czerwony
Czarny
Drut
fortepianowy
®
Inconel
®
Inconel
ciśnienie wylotowe regulatora, wymagane
jest dodatkowe zabezpieczenie przed
nadmiernym ciśnieniem.
Regulator może uwalniać nieco gazu do
atmosfery. W przypadku przesyłania
niebezpiecznego lub łatwopalnego gazu,
uwolniony gaz może się zgromadzić i
spowodować obrażenia ciała, śmierć lub
straty materialne wskutek pożaru lub
wybuchu. Niebezpieczny gaz znajdujący się
w regulatorze należy uwalniać w odległym,
bezpiecznym miejscu, znajdującym się z
dala od wlotów powietrza lub jakichkolwiek
niebezpiecznych obszarów. Otwór przewodu
wentylacyjnego lub komina musi być
chroniony przed kondensacją lub zatkaniem.
Przed zainstalowaniem regulatora typ 67D, 67DR, 67DS,
67DSR, 67DF, 67DFR, 67DFS lub 67DFSR należy się
upewnić, czy instalacja spełnia następujące wytyczne:
1. Praca regulatora w granicach wartości znamionowych
nie wyklucza możliwości powstania uszkodzeń
spowodowanych przez źródła zewnętrzne lub
zanieczyszczenia w rurociągach. Okresowo oraz po
każdym wystąpieniu nadmiernego ciśnienia należy
sprawdzać, czy regulatory nie uległy uszkodzeniu.
2. Instalacją, obsługą i konserwacją regulatora powinni
zajmować się wyłącznie pracownicy, którzy ukończyli
szkolenie i mają odpowiednie doświadczenie. Należy
się upewnić, czy regulator nie jest uszkodzony i czy
nie ma w nim materiałów obcych. Ponadto należy się
upewnić, czy wszystkie przewody i rury są wolne od
zanieczyszczeń.
3. Regulator należy zainstalować w taki sposób, aby medium
przepływało od króćca wlotowego do wylotowego, zgodnie
z oznaczeniem na korpusie regulatora.
4. Zatkany otwór odpowietrzający w obudowie sprężyny
może powodować nieprawidłowe działanie regulatora.
Aby uchronić ten otwór odpowietrzający przed
zatkaniem (oraz zapobiec gromadzeniu się wilgoci,
Średnica drutu Długość swobodna
3,43
3,96
4,32
5,26
3,96
4,37
5,26
3,43
3,96
4,37
5,26
6,35
0.135
0.156
0.170
0.207
0.156
0.172
0.207
0.135
0.156
0.172
0.207
0.250
36,2
36,2
36,2
36,2
36,2
36,2
36,2
38,1
36,2
36,2
36,2
44,9
1.43
1.43
1.43
1.43
1.43
1.43
1.43
1.50
1.43
1.43
1.43
1.77
4
Loading...
