Guida per l'installazione
Italiano – December 2003
Serie 67C e 67CF
Introduzione
Questa guida per l'installazione fornisce le necessarie
istruzioni per l'installazione, la messa a punto e la
regolazione. Per ricevere una copia del manuale di
istruzioni, rivolgersi all'Ufficio vendite o al rappresentante
Fisher di zona, oppure consultare il manuale on-line
all'indirizzo www.FISHERregulators.com. Per ulteriori
informazioni consultare:
Manuale di istruzioni dei regolatori Tipo 67C, modulo 5469,
D102601X012.
Categoria “Attrezzature a pressione”
Questo prodotto è utilizzabile come apparecchio
accessorio di sicurezza con le attrezzature a pressione
previste nelle categorie specificate dalla Direttiva 97/23CE
in materia di attrezzature a pressione. Inoltre è utilizzabile
fuori dei valori specificati in tale direttiva in base alle
indicazioni della corretta prassi costruttiva, secondo la
seguente tabella.
OTTODORPLEDIRTEMAIDEIROGETACODIULFIDOPIT
)hcni4/1(6NDPES1
Dati tecnici
Diametri corpo e tipi di attacco
filettati NPT DN 6 (1/4 inch)
Massima pressione di entrata (valore nominale
corpo)
Massima pressione di uscita
(1)
17,2 bar (250 psig)
(1)
3,4 bar (50 psig) oltre il valore prefissato per la
pressione di uscita
Pressione della prova di sovraccarico
Tutte le parti in pressione sono state provate in
accordo alla direttiva 97/23/EC - Annex 1, Sezione 7.4
Intervalli della pressione di uscita
0 - 1,4 bar (da 0 a 20 psig)
0 - 2,4 bar (da 0 a 35 psig)
0 - 4,1 bar (da 0 a 60 psig)
0 - 8,6 bar (da 0 a 125 psig)
Intervalli di temperatura
Nitrile (NBR):
da -40 a 82 °C (da -40 a 180 °F)
(1)
(1)
Installazione
immediatamente sul regolatore. L'inosservanza
di questa procedura può creare una situazione
potenzialmente rischiosa.
Se il regolatore è sottoposto a pressioni
eccessive, viene installato in un punto in cui le
condizioni operative potrebbero superare i limiti
indicati nella sezione o in un'area in cui le
condizioni superano i valori nominali della
tubazione o del raccordo adiacente, si possono
verificare infortuni, danni all'attrezzatura o perdite
dovute alla fuoriuscita di fluido o allo scoppio di
componenti sotto pressione.
Per prevenire detti infortuni e danni ed evitare
che le condizioni di esercizio superino i limiti
consentiti, installare dispositivi di sicurezza o
limitatori di pressione (secondo le normative o gli
standard applicabili).
Inoltre, eventuali danni strutturali al regolatore
possono provocare infortuni e danni
all'attrezzatura in seguito alla fuoriuscita di fluido.
Per prevenire detti infortuni e danni, installare il
regolatore in un'area sicura.
La valvola di sicurezza interna in dotazione ai
regolatori Serie 67C non offre protezione completa
dalla sovrapressione; è stata progettata solo per
intervenire in caso di trafilamenti dalla sede.
Prima di procedere all'installazione del regolatore, pulire
tutte le tubazioni e verificare che il regolatore non presenti
danni o corpi estranei dovuti al trasporto. Per i corpi filettati
NPT, applicare un composto per tubi ai filetti maschi dei
tubi. Per i corpi flangiati, usare guarnizioni, tubazioni e
procedure di serraggio adeguate. Installare il regolatore
nella posizione desiderata, se non diversamente
specificato, accertandosi tuttavia che la direzione del
flusso attraverso il corpo corrisponda al senso della freccia
indicata sul corpo stesso.
Nota
Il regolatore deve essere installato in modo da
evitare ostruzioni dell'apertura di sfiato
nell'involucro della molla. In caso di installazione
all'aperto, il regolatore va posizionato lontano dal
traffico veicolare e posizionato in modo da evitare
l'infiltrazione di acqua, ghiaccio ed altri corpi
estranei nell'involucro della molla attraverso
l'apertura. Non installare il regolatore sotto
grondaie o pluviali ed assicurarsi che resti al di
sopra del manto nevoso previsto.
Le operazioni di installazione e manutenzione
dei regolatori devono essere eseguite
esclusivamente da personale qualificato.
Inoltre, le operazioni di installazione, uso e
manutenzione dei regolatori devono essere
conformi alle normative internazionali e locali
ed alle istruzioni Fisher.
Se dal regolatore fuoriesce del fluido o si verifica
una perdita nell'impianto, intervenire
1. Non superare i limiti di pressione/temperatura indicati in questo manuale, né
eventuali limiti previsti da normative o standard applicabili.
www.FISHERregulators.com
Protezione da sovrapressione
I limiti di pressione consigliati sono stampigliati sulla
targhetta dei dati tecnici del regolatore. Se la pressione di
entrata effettiva supera il valore massimo di pressione di
uscita, installare un dispositivo di protezione da
sovrapressione; lo stesso vale se la pressione di entrata
del regolatore è superiore ai valori di sicurezza della
pressione di esercizio dell'attrezzatura a valle.
L'uso del regolatore a valori inferiori ai limiti di pressione
massima non esclude la possibilità di danni da fonti
D102601XITA
Serie 67C e 67CF
esterne o presenza di impurità nella linea. Se si verificano
condizioni di sovrapressione, ispezionare il regolatore per
accertarsi che non abbia subito danni.
Messa a punto
I regolatori sono impostati in fabbrica a circa la metà della
corsa della molla o del campo di pressioni specificato;
pertanto, per ottenere i risultati desiderati, effettuare una
regolazione iniziale. Una volta completata l'installazione
e regolata adeguatamente le valvole di sicurezza, aprire
lentamente le valvole di arresto a monte ed a valle.
Regolazione
Per modificare la pressione di uscita, rimuovere la calotta
di chiusura oppure allentare il dado di bloccaggio e ruotare
la vite di registro in senso orario per aumentare la
pressione di uscita, oppure in senso antiorario per
diminuirla. Durante la regolazione, controllare la pressione
di uscita con un manometro di prova. Per mantenere
l'impostazione desiderata, rimontare la calotta di chiusura
oppure stringere il dado di bloccaggio.
Messa fuori servizio (arresto)
0.50
OD
(12,7)
DIAMETRO ESTERNO
DISTANZIATORE
0.25
(6,35)
0.32
(8,12)
DIAMETRO INTERNO E
LARGHEZZA
DISTANZIATORE
ID
DISTANZIATORE
B2697

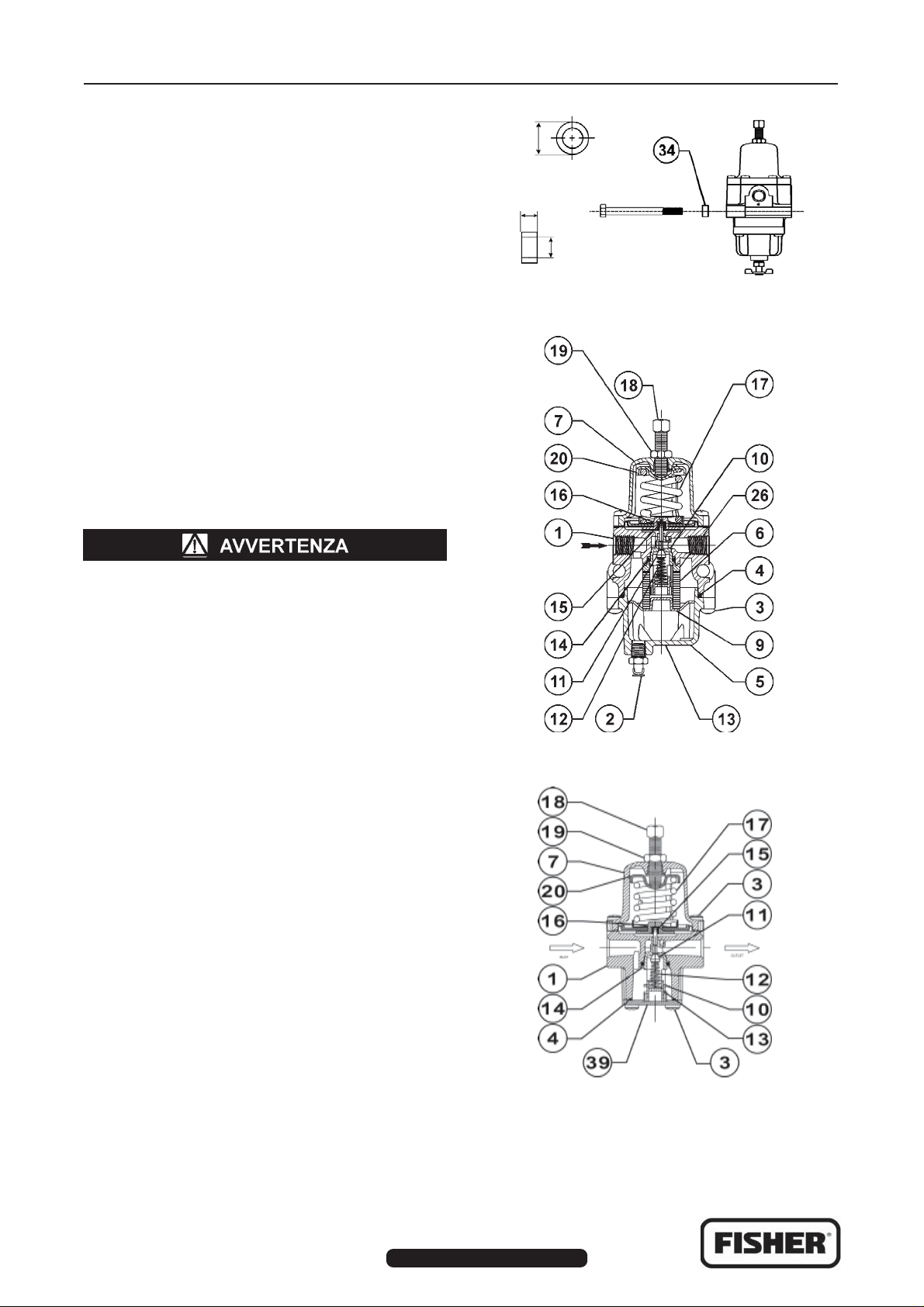

Figura 1. Tipo 67CF e 67CFR Diametro del distanziatore e
installazione
Per evitare infortuni dovuti al rilascio improvviso
di pressione, prima dello smontaggio scollegare
il regolatore dalla linea in pressione.
Tipo 67CF e 67CFR Elenco componenti
N. Denominazione
1 Corpo
2 Valvola di scarico
3 Vite flangia
(1)
O-ring
4
5 Pozzetto di raccolta sgocciolamenti
(1)
Elemento filtrante
6
7 Involucro molla
9 Fermo filtro
(1,2)
Cartuccia valvola
10
(1,2)
Otturatore valvola
11
(1,2)
Molla valvola
12
N. Denominazione
(1,2)
13
Fermo valvola
(1,2)
O-ring
14
(1,2)
Sede morbida
15
(1)
Gruppo diaframma
16
17 Molla
18 Vite di registro
19 Dado di bloccaggio
20 Sede molla superiore
(1)
Guarnizione filtro
26
34 Distanziatore
Tipo 67C e 67CR Elenco componenti
N. Denominazione
1 Corpo
3 Vite flangia
(1)
O-ring
4
7 Involucro molla
(1,2)
Cartuccia valvola
0
(1,2)
Otturatore valvola
11
(1,2)
Molla valvola
12
(1,2)
Fermo valvola
13
N. Denominazione
(1,2)
14
O-ring
(1,2)
Sede morbida
15
(1)
Gruppo diaframma
16
17 Molla
18 Vite di registro
19 Dado di bloccaggio
20 Sede molla superiore
39 Bottom Plate
B2693
Figura 2. Disegno del gruppo Tipo 67CF e 67CFR
1. Ricambio raccomandato
2. Il gruppo cartuccia valvola è composto dai componenti N. 10, 11, 12, 13, 14 e 15.
©Fisher Controls International, Inc., 2002, 2003. Tutti i diritti riservati
Fisher e Fisher Regulators sono marchi di fabbrica di proprietà di Fisher Controls International, Inc. Il logo Emerson è un marchio depositato e di servizio di Emerson Electric Co.
Tutti gli altri marchi sono di proprietà dei rispettivi possessori
Questa pubblicazione è a scopo puramente informativo. Sebbene siano state prese tutte le dovute precauzioni per garantire la precisione del contenuto, questo non va interpretato quale garanzia, esplicita o implicita, sui prodotti
o servizi ivi descritti o sul relativo uso o idoneità. Fisher Controls si riserva il diritto di modificare o migliorare, in qualsiasi momento e senza alcun preavviso, il design o i dati tecnici di tali prodotti.
40645
Figura 2. Disegno del gruppo Tipo 67C e 67CR
