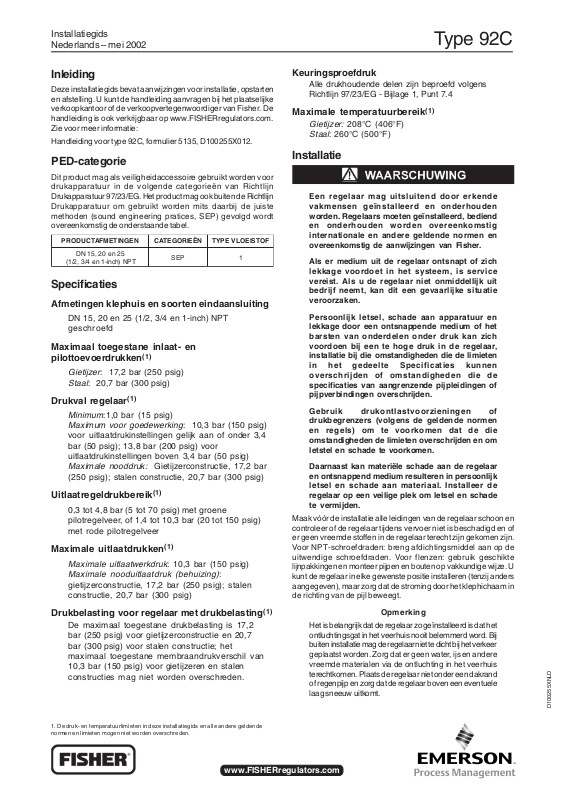

Installatiegids
Nederlands – mei 2002
Type 92C
Inleiding
Deze installatiegids bevat aanwijzingen voor installatie, opstarten
en afstelling. U kunt de handleiding aanvragen bij het plaatselijke
verkoopkantoor of de verkoopvertegenwoordiger van Fisher. De
handleiding is ook verkrijgbaar op www.FISHERregulators.com.
Zie voor meer informatie:
Handleiding voor type 92C, formulier 5135, D100255X012.
PED-categorie
Dit product mag als veiligheidaccessoire gebruikt worden voor
drukapparatuur in de volgende categorieën van Richtlijn
Drukapparatuur 97/23/EG. Het product mag ook buiten de Richtlijn
Drukapparatuur om gebruikt worden mits daarbij de juiste
methoden (sound engineering pratices, SEP) gevolgd wordt
overeenkomstig de onderstaande tabel.
NEGNITEMFATCUDORPNËEIROGETAC FOTSIEOLVEPYT
52ne02,51ND
TPN)hcni-1ne4/3,2/1(
PES1
Specificaties
Afmetingen klephuis en soorten eindaansluiting
DN 15, 20 en 25 (1/2, 3/4 en 1-inch) NPT
geschroefd
Maximaal toegestane inlaat- en
pilottoevoerdrukken
Gietijzer
Staal
: 17,2 bar (250 psig)
: 20,7 bar (300 psig)
Drukval regelaar
Minimum
Maximum voor goedewerking
voor uitlaatdrukinstellingen gelijk aan of onder 3,4
bar (50 psig); 13,8 bar (200 psig) voor
uitlaatdrukinstellingen boven 3,4 bar (50 psig)
Maximale nooddruk:
(250 psig); stalen constructie, 20,7 bar (300 psig)
:1,0 bar (15 psig)
Uitlaatregeldrukbereik
0,3 tot 4,8 bar (5 tot 70 psig) met groene
pilotregelveer, of 1,4 tot 10,3 bar (20 tot 150 psig)
met rode pilotregelveer
Maximale uitlaatdrukken
Maximale uitlaatwerkdruk
Maximale nooduitlaatdruk (behuizing)
gietijzerconstructie, 17,2 bar (250 psig); stalen
constructie, 20,7 bar (300 psig)
Drukbelasting voor regelaar met drukbelasting
De maximaal toegestane drukbelasting is 17,2
bar (250 psig) voor gietijzerconstructie en 20,7
bar (300 psig) voor stalen constructie; het
maximaal toegestane membraandrukverschil van
10,3 bar (150 psig) voor gietijzeren en stalen
constructies mag niet worden overschreden.
(1)
(1)
: 10,3 bar (150 psig)
Gietijzerconstructie, 17,2 bar
(1)
(1)
: 10,3 bar (150 psig)
:
(1)
Keuringsproefdruk
Alle drukhoudende delen zijn beproefd volgens
Richtlijn 97/23/EG - Bijlage 1, Punt 7.4
Maximale temperatuurbereik
Gietijzer:
Staal
208°C (406°F)
: 260°C (500°F)
(1)
Installatie
Een regelaar mag uitsluitend door erkende
vakmensen geïnstalleerd en onderhouden
worden. Regelaars moeten geïnstalleerd, bediend
en onderhouden worden overeenkomstig
internationale en andere geldende normen en
overeenkomstig de aanwijzingen van Fisher.
Als er medium uit de regelaar ontsnapt of zich
lekkage voordoet in het systeem, is service
vereist. Als u de regelaar niet onmiddellijk uit
bedrijf neemt, kan dit een gevaarlijke situatie
veroorzaken.
Persoonlijk letsel, schade aan apparatuur en
lekkage door een ontsnappende medium of het
barsten van onderdelen onder druk kan zich
voordoen bij een te hoge druk in de regelaar,
installatie bij die omstandigheden die de limieten
in het gedeelte Specificaties kunnen
overschrijden of omstandigheden die de
specificaties van aangrenzende pijpleidingen of
pijpverbindingen overschrijden.
Gebruik drukontlastvoorzieningen of
drukbegrenzers (volgens de geldende normen
en regels) om te voorkomen dat de die
omstandigheden de limieten overschrijden en om
letstel en schade te voorkomen.
Daarnaast kan materiële schade aan de regelaar
en ontsnappend medium resulteren in persoonlijk
letsel en schade aan materiaal. Installeer de
regelaar op een veilige plek om letsel en schade
te vermijden.
Maak vóór de installatie alle leidingen van de regelaar schoon en
controleer of de regelaar tijdens vervoer niet is beschadigd en of
er geen vreemde stoffen in de regelaar terecht zijn gekomen zijn.
Voor NPT-schroefdraden: breng afdichtingsmiddel aan op de
uitwendige schroefdraden. Voor flenzen: gebruik geschikte
lijnpakkingen en monteer pijpen en bouten op vakkundige wijze. U
kunt de regelaar in elke gewenste positie installeren (tenzij anders
aangegeven), maar zorg dat de stroming door het klephichaam in
de richting van de pijl beweegt.
Opmerking
Het is belangrijk dat de regelaar zo geïnstalleerd is dat het
ontluchtingsgat in het veerhuis nooit belemmerd word. Bij
buiten installatie mag de regelaar niet te dicht bij het verkeer
geplaatst worden. Zorg dat er geen water, ijs en andere
vreemde materialen via de ontluchting in het veerhuis
terechtkomen. Plaats de regelaar niet onder een dakrand
of regenpijp en zorg dat de regelaar boven een eventuele
laag sneeuw uitkomt.
D100255XNLD
1. De druk- en temperatuurlimieten in deze installatiegids en alle andere geldende
normen en limieten mogen niet worden overschreden.
www.FISHERregulators.com
Type 92C
Overdrukbeveiliging
De aanbevolen druklimieten zijn op de naamplaat van de regelaar
gedrukt. Als de werkelijke inlaatdruk groter is dan de maximaal
toegestane uitlaatwerkdruk, moet er overdrukbeveiliging
aangebracht worden. Overdrukbeveiliging moet ook aangebracht
worden als de regelaarinlaatdruk groter is dan de veilige werkdruk
voor apparatuur afwaarts.
Zelfs als de regelaar onder de maximale druklimiet gebruikt word,
kunnen externe bronnen schade veroorzaken en kunnen er losse
stukken in de leiding terechtkomen. De regelaar moet op schade
gecontroleerd worden na elke overdruksituatie.
Opstarten
De regelaar wordt in de fabriek afgesteld op een punt ongeveer
midden van de veerbereik of de gewenste druk, dus wellicht
moet u de regelaar de eerste keer zelf bijstellen om de gewenste
resultaten te bereiken. Na voltooiing van de installatie en nadat de
ontlastkleppen correct afgesteld zijn, opent u langzaam de
afsluiters stroomopwaarts en stroomafwaarts.
Afstelling
U kunt de uitlaatdruk veranderen door het afnemen van de
afsluitkap of maak de borgmoer los te maken de instelschroef
rechtsom te draaien om de uitlaatdruk te verhogen, of linksom om
de druk te verlagen. Controleer tijdens het afstellen de uitlaatdruk
met een manometer. Breng de afsluitkap weer aan of zet de
borgmoer vast om de gewenste afstelling te handhaven.
Buiten bedrijf stellen (Uitschakelen)
Ter voorkoming van persoonlijk letsel als gevolg
van plotseling vrijkomende druk, moet u de
regelaar voor demontage van alle druk isoleren.
Onderdelenlijst
Hofdregelaar Stuurdrukregelaar type 6392
Stuklijstno Beschrijving
1 Klephuis regelaar met bus
2 Membraanflens
3 Zittingring
4Klep
5 Klepgeleider
6 Geleidebus voor steel
7 Klepveer
8 Membraan
9 Membraanpakking
10 Pitot-buis
11 Klepsteeleenheid
12 Borgschroef
13 Naamplaat
14 Slagschroef
15 Membraanring
Stuklijstno Beschrijving
1 Hoofdgedeelte pilot
2 Veerhuis
3 Zittingring
4Klep
5 Klepgeleider
6 Klepsteeleenheid
7 Membraan
8 Membraanpakking
9 Veerzitting onder
10 Geleidebus voor steel
11 Klepveer
12 Zeefscherm
13 Regelveer
14 Veerzitting onder
15 Borgmoer
16 Stelschroef
17 Bort
18 Naamplaat
19 Slagschroef
26 Kap klepeenheid
CONSTRUCTIE VAN STAAL OF ROESTVAST STAAL
26A1536_A
CONSTRUCTIE VAN GIETIJZER
Figuur 1: Regelaar type 92C
©Fisher Controls International, Inc., 2002. Alle rechten voorbehouden.
De merken Fisher en Fisher Regulators zijn eigendom van Fisher Controls International, Inc. Het logo Emerson is een handelsmerk en servicemerk van Emerson Electric Co.
Alle andere merken zijn eigendom van hun respectieve eigenaren.
Deze publicatie is uitsluitend bedoeld ter informatie en hoewel we ernaar streven om betrouwbare informatie te geven, biedt deze publicatie geen enkele waarborg of garantie, hetzij
uitdrukkelijk of stilzwijgend, voor de hierin beschreven producten en diensten en hun gebruik en toepasbaarheid. We behouden ons het recht voor om de ontwerpen en specificaties van
dergelijke producten zonder voorafgaande kennisgeving te veranderen of te verbeteren.
Neem contact op met Fisher Controls, International voor meer informatie:
In de VS: 1 (800) 588-5853. Andere landen: 1 (972) 542-0132
Frankrijk: (33) 23-733-4700
Singapore: (65) 770-8320
Mexico: (52) 57-28-0888
Gedrukt in de VS.
www.FISHERregulators.com
16A1520_B
Figuur 2: Stuurdrukregelaar type 6392
