Installatiegids
Nederlands – mei 2002
Type 92B en 92P
Inleiding
Deze installatiegids bevat aanwijzingen voor installatie,
opstarten en afstelling. U kunt de handleiding aanvragen bij
het plaatselijke verkoopkantoor of de
verkoopvertegenwoordiger van Fisher. De handleiding is ook
verkrijgbaar op www.FISHERregulators.com. Zie voor meer
informatie:
Handleiding type 92B en 92P, formulier 1329, D100703X012.
PED-categorie
Dit product mag als veiligheidaccessoire gebruikt worden
voor drukapparatuur in de volgende categorieën van
Richtlijn Drukapparatuur 97/23/EG. Het product mag ook
buiten de Richtlijn Drukapparatuur om gebruikt worden
mits daarbij de juiste methoden (sound engineering
pratices, SEP) gevolgd wordt overeenkomstig de
onderstaande tabel.
TCUDORPNEGNITEMFANËEIROGETAC FOTSIEOLVEPYT
)hcni-1(52NDPES
001,08,05,04ND
)hcni-4,3,2,2/1-1(
II,I
1
Specificaties
Beschikbare configuraties
Type 92B: Door piloot gestuurde reduceerklep met
stanggeleider en flow voor het sluiten van klep
Type 92P: Type 92B uitvoering zonder piloot, voor
drukbelasting op afstand
Afmetingen klephuis en soorten eindaansluiting
Zie tabel 1
Maximale inlaatdrukken en temperaturen
Zie tabel 3
Maximale uitlaatdruk (behuizing)
(1)
Gietijzer: 10,3 bar (150 psig) of limieten
gespecificeerd voor hoofdgedeelte, indien deze
lager zijn
Staal / roestvast staal: 21 bar (300 psig) of
limieten gespecificeerd voor hoofdgedeelte, indien
deze lager zijn
Keuringsproefdruk
Alle drukhoudende delen zijn beproefd volgens
Richtlijn 97/23/EG - Bijlage 1, Punt 7.4
(1)
Uitlaatdrukbereik
(1)
Zie tabel 2
Minimaal drukverschil vereist voor volledige slag
Type 92B: 1,4 bar (20 psig) met veer van roestvast
staal; 0,69 bar (10 psig) met veer van Inconel
Type 92P: 0,34 bar (5 psig)
Maximale membraandrukbelasting type 92P
(1)
10,3 bar (150 psig)
Installatie
Een regelaar mag uitsluitend door erkende
vakmensen geïnstalleerd en onderhouden
worden. Regelaars moeten geinstalleerd, bediend
en onderhouden worden overeenkomstig
internationale en andere geldende normen en
overeenkomstig de aanwijzingen van Fisher.
Als er medium uit de regelaar ontsnapt of zich
lekkage voordoet in het systeem, is service
vereist. Als u de regelaar niet onmiddellijk uit
bedrijf neemt, kan dit een gevaarlijke situatie
veroorzaken.
Persoonlijk letsel, schade aan apparatuur en
lekkage door een ontsnappend medium of het
barsten van onderdelen onder druk kan zich
voordoen bij een te hoge druk in de regelaar,
installatie bij die omstandigheden die de limieten
in het gedeelte Specificaties kunnen
overschrijden of omstandigheden die de
specificaties van aangrenzende pijpleidingen of
pijpverbindingen overschrijden.
Gebruik drukontlastvoorzieningen of
drukbegrenzers (volgens de geldende normen en
regels) om te voorkomen dat de die
omstandigheden de limieten overschrijden en om
letstel en schade te voorkomen.
Daarnaast kan materiële schade aan de regelaar
en ontsnappend medium resulteren in persoonlijk
letsel en schade aan materiaal. Installeer de
regelaar op een veilige plek om letsel en schade
te vermijden.
(1)
1. De druk- en temperatuurlimieten in deze installatiegids en alle andere geldende
normen en limieten mogen niet overschreden worden.
Tabel 1: Afmetingen klephuis en soorten eindaansluiting
NEGNITEMFA
,SIUHPELK
)HCNI(ND
)1(52TPSB,TPN
)2(05,)2/1-1(04
)4(001,)3(08
rezjiteiGlaatstsavtseorfolaatS
essalk,TPSB,TPN
FR052essalkneFF521
essalkneFF521essalk
FR052
NEGNITIULSNAADNIETROOS
,TPSB,TPN
www.FISHERregulators.com
Tabel 2: Uitlaatdrukbereik
TOLIPEPYT,KURDTAALTIUrabGISP()
kurdegaL
essalk,FR051essalk
04/52/61NPneFR003
essalk,FR051essalK
04/52NPne61NP,FR003
kurdegoH
ruutarepmetegoH
14,0tot41,0
0,1tot43,0
7,1tot09,0
1,2tot0,1
2,5tot7,1
3,01tot8,4
9,6tot0,1
2,71tot5,5
)6tot2(
)51tot5(
)52tot31(
)03tot51(
)57tot52(
)051tot07(
)001tot51(
)052tot08(
D100703XNLD
Type 92B en 92P
Tabel 3: Maximale inlaatdrukken en temperaturen
LAAIRETAM
SIUHPELK
rezjiteiG
laatS
laatstsavtseoR
GNITIULSNAADNIE )GISP(rab,KURDTAALNIELAMIXAM )F°(C°,RUUTAREPMETELAMIXAM
TPSB,TPN2,71)052(802)604(
FF5216,8)521(871)353(
FR0522,71)052(802)604(
TPSB,TPN7,02)003(232)054(
FR0518,21)581(232)054(
FR0037,02003()
)001,08NDsiuhpelk(61NP8,21)581(232)054(
)001,08NDsiuhpelk(04/52NP7,02)003(613)006(
TPSB,TPN7,02)003(232)054(
FR0511,21)571(232)054(
FR0037,02)003(
)001,08NDsiuhpelk(61NP7,02)003(613)006(
)001,08NDsiuhpelk(61NP1,21)571(232)054(
)001,08NDsiuhpelk(04/52NP7,02)003(613)006(
)1(
)05,04,52NDsiuhpelk(04/52/61NP7,02)003(613)006(
)1(
.eitpognithcidfasaltem)F°006(C°613,gnirgnittizdraadnatstem)F°054(C°232.1
613)006(
613)006(
)1(
)1(
)1(
)1(
)1(
)1(
Maak vóór de installatie alle leidingen van de regelaar
schoon en controleer of de regelaar tijdens vervoer niet is
beschadigd en of er geen vreemde stoffen in de regelaar
terecht gekomen zijn. Voor NPT-schroefdraden: breng
afdichtingsmiddel aan op de uitwendige schroefdraden.
Voor flenzen: gebruik geschikte flenspakkingen en
monteer leidingen en bouten op vakkundige wijze. U kunt
de regelaar in elke gewenste positie installeren (tenzij
anders aangegeven), maar zorg dat de stroming door het
klephuis in de richting van de pijl beweegt.
Zorg dat u de piloot van type 92B boven de
pijpleiding installeert, waarbij de stelschroef
omhoog wijst en de regelleiding schuin omlaag
loopt naar de hoofdleiding zodat condensaat goed
wordt gedraineerd.
Overdrukbeveiliging
De aanbevolen druklimieten zijn op de naamplaat van de
regelaar gedrukt. Als de werkelijke inlaatdruk groter is
dan de maximaal toegestane uitlaatwerkdruk, moet er
overdrukbeveiliging aangebracht worden.
Overdrukbeveiliging moet ook aangebracht worden als
de regelaarinlaatdruk groter is dan de veilige werkdruk
voor apparatuur afwaarts.
Zelfs als de regelaar onder de maximale druklimiet
gebruikt word, kunnen externe bronnen schade
veroorzaken en kunnen er losse stukken in de lijn
terechtkomen. De regelaar moet op schade gecontroleerd
worden na elke overdruksituatie.
Opstarten
De regelaar wordt in de fabriek afgesteld op een punt
ongeveer midden van de veerbereik of de gewenste druk,
dus wellicht moet u de regelaar de eerste keer zelf
bijstellen om de gewenste resultaten te bereiken. Na
voltooiing van de installatie en nadat de ontlastkleppen
correct afgesteld zijn, opent u langzaam de afsluiters
stroomopwaarts en stroomafwaarts.
Als opgehoopt condensaat niet wordt afgevoerd
kan dat resulteren in ernstige, door condensaat
veroorzaakte waterslag, wat kan leiden tot de
dood of persoonlijk letsel.
Afstelling
U kunt de uitlaatdruk veranderen door het afnemen van
de afsluitkap of de borgmoer los te maken en de
instelschroef rechtsom te draaien om de uitlaatdruk te
verhogen, of linksom om de druk te verlagen. Controleer
tijdens het afstellen de uitlaatdruk met een manometer.
Breng de afsluitkap weer aan of zet de borgmoer vast om
de gewenste afstelling te handhaven.
Buiten bedrijf stellen (Uitschakelen)
Ter voorkoming van persoonlijk letsel als gevolg
van plotseling vrijkomende druk, moet u de
regelaar voor demontage van alle druk isoleren.
2
Onderdelenlijst type 92B
Stuklijstno Beschrijving
20 Waarschuwingsetiket (alleen gietijzer)
21 Naamplaat
51 Klephuis
52 Bodemflens
53 Geleidebus
54 Pakking
55 Borgschroef
56 Klepstop
57 Veer
58 Klep
59 Membraanplaat
60 Membraan
61 Ontlastfitting
62 Membraanhuis
63 Borgschroef
64 Zeskantmoer
66 Pijpbus
Type 92B en 92P
30A6348-B1

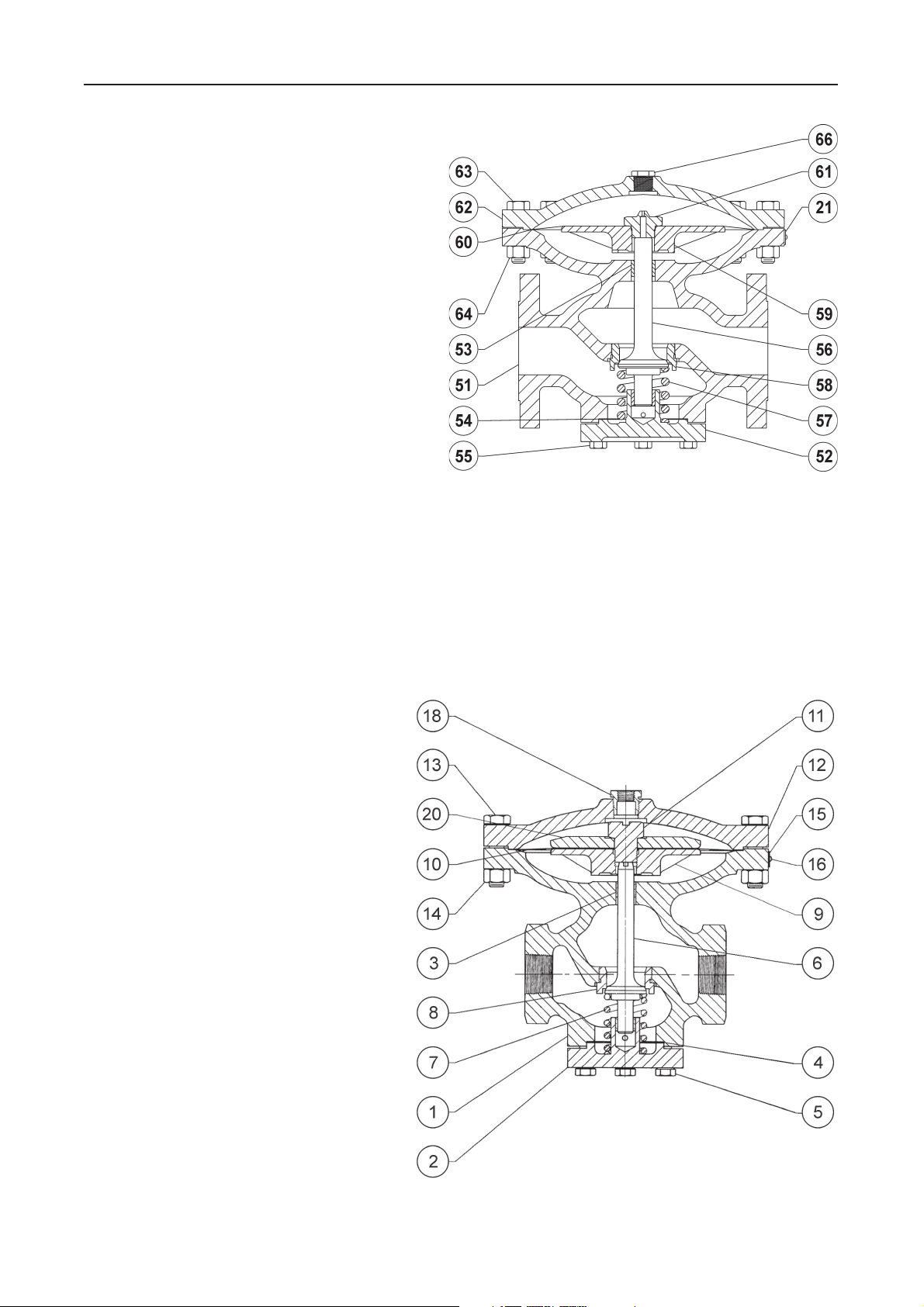

Figuur 1: Hoofdklepeenheid type 92B
Onderdelenlijst type 92P
Stuklijstno Beschrijving
1 Klephuis
2 Bodemflens
3 Geleidebus
4 Pakking
5 Borgschroef
6 Klep
7 Veer
8 Zittingring
9 Membraanplaat
10 Membraan
11 Membraanplaatstop
12 Membraanhuis
13 Borgschroef
14 Zeskantmoer
15 Naamplaat
16 Slagschroef (2 vereist)
18 Pijpbus
20 Membraanplaat
30A6955
Figuur 2: Eenheid type 92P
3
Type 92B en 92P
Onderdelenlijst piloot type 92B
Stuklijstno Beschrijving
1 Klephuis piloot
2 Klepgeleider
3 Klepveer
4 Klep
5 Doorlaat
7 Klepsteel
8 Balghouder
9 Balg
10 Membraan
11 Veerzitting onder
12 Veer
13 Veerzitting boven
14 Veerhuis
15 Afstelschroef
16 Borgmoer
17 Borgschroef
18 Membraanpakking
19 Slagschroef
20 Naamplaat
22 Pijpnippel
24 Membraanplaateenheid
74 Pijpplug
75 Keerklepeenheid
77 Scherm
BF9827-G
Figuur 3: Hoge-drukpilooteenheid
CJ8998-E
Figuur 4: Lage-drukpilooteenheid
