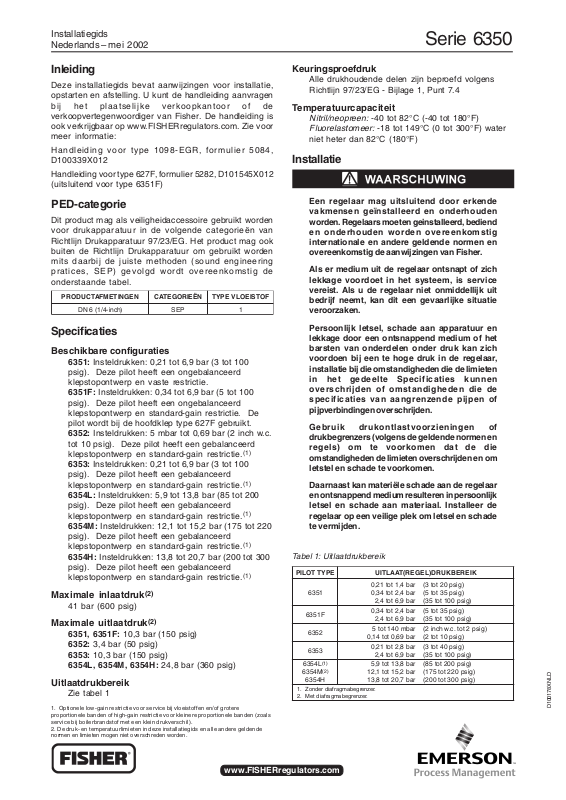

Installatiegids
Nederlands – mei 2002
Serie 6350
Inleiding
Deze installatiegids bevat aanwijzingen voor installatie,
opstarten en afstelling. U kunt de handleiding aanvragen
bij het plaatselijke verkoopkantoor of de
verkoopvertegenwoordiger van Fisher. De handleiding is
ook verkrijgbaar op www.FISHERregulators.com. Zie voor
meer informatie:
Handleiding voor type 1098-EGR, formulier 5084,
D100339X012
Handleiding voor type 627F, formulier 5282, D101545X012
(uitsluitend voor type 6351F)
PED-categorie
Dit product mag als veiligheidaccessoire gebruikt worden
voor drukapparatuur in de volgende categorieën van
Richtlijn Drukapparatuur 97/23/EG. Het product mag ook
buiten de Richtlijn Drukapparatuur om gebruikt worden
mits daarbij de juiste methoden (sound engineering
pratices, SEP) gevolgd wordt overeenkomstig de
onderstaande tabel.
NEGNITEMFATCUDORPNËEIROGETACFOTSIEOLVEPYT
)hcni-4/1(6NDPES1
Specificaties
Beschikbare configuraties
6351: Insteldrukken: 0,21 tot 6,9 bar (3 tot 100
psig). Deze pilot heeft een ongebalanceerd
klepstopontwerp en vaste restrictie.
6351F: Insteldrukken: 0,34 tot 6,9 bar (5 tot 100
psig). Deze pilot heeft een ongebalanceerd
klepstopontwerp en standard-gain restrictie. De
pilot wordt bij de hoofdklep type 627F gebruikt.
6352: Insteldrukken: 5 mbar tot 0,69 bar (2 inch w.c.
tot 10 psig). Deze pilot heeft een gebalanceerd
klepstopontwerp en standard-gain restrictie.
6353: Insteldrukken: 0,21 tot 6,9 bar (3 tot 100
psig). Deze pilot heeft een gebalanceerd
klepstopontwerp en standard-gain restrictie.
6354L: Insteldrukken: 5,9 tot 13,8 bar (85 tot 200
psig). Deze pilot heeft een gebalanceerd
klepstopontwerp en standard-gain restrictie.
6354M: Insteldrukken: 12,1 tot 15,2 bar (175 tot 220
psig). Deze pilot heeft een gebalanceerd
klepstopontwerp en standard-gain restrictie.
6354H: Insteldrukken: 13,8 tot 20,7 bar (200 tot 300
psig). Deze pilot heeft een gebalanceerd
klepstopontwerp en standard-gain restrictie.
Maximale inlaatdruk
(2)
41 bar (600 psig)
Maximale uitlaatdruk
(2)
6351, 6351F: 10,3 bar (150 psig)
6352: 3,4 bar (50 psig)
6353: 10,3 bar (150 psig)
6354L, 6354M, 6354H: 24,8 bar (360 psig)
Uitlaatdrukbereik
Zie tabel 1
1. Optionele low-gain restrictie voor service bij vloeistoffen en/of grotere
proportionele banden of high-gain restrictie voor kleinere proportionele banden (zoals
service bij boilerbrandstof met een klein drukverschil).
2. De druk- en temperatuurlimieten in deze installatiegids en alle andere geldende
normen en limieten mogen niet overschreden worden.
(1)
(1)
(1)
(1)
(1)
Keuringsproefdruk
Alle drukhoudende delen zijn beproefd volgens
Richtlijn 97/23/EG - Bijlage 1, Punt 7.4
Temperatuurcapaciteit
Nitril/neopreen:
Fluorelastomeer:
niet heter dan 82°C (180°F)
-40 tot 82°C (-40 tot 180°F)
-18 tot 149°C (0 tot 300°F) water
Installatie
Een regelaar mag uitsluitend door erkende
vakmensen geïnstalleerd en onderhouden
worden. Regelaars moeten geinstalleerd, bediend
en onderhouden worden overeenkomstig
internationale en andere geldende normen en
overeenkomstig de aanwijzingen van Fisher.
Als er medium uit de regelaar ontsnapt of zich
lekkage voordoet in het systeem, is service
vereist. Als u de regelaar niet onmiddellijk uit
bedrijf neemt, kan dit een gevaarlijke situatie
veroorzaken.
Persoonlijk letsel, schade aan apparatuur en
lekkage door een ontsnappend medium of het
barsten van onderdelen onder druk kan zich
voordoen bij een te hoge druk in de regelaar,
installatie bij die omstandigheden die de limieten
in het gedeelte Specificaties kunnen
overschrijden of omstandigheden die de
specificaties van aangrenzende pijpen of
pijpverbindingen overschrijden.
Gebruik drukontlastvoorzieningen of
drukbegrenzers (volgens de geldende normen en
regels) om te voorkomen dat de die
omstandigheden de limieten overschrijden en om
letstel en schade te voorkomen.
Daarnaast kan materiële schade aan de regelaar
en ontsnappend medium resulteren in persoonlijk
letsel en schade aan materiaal. Installeer de
regelaar op een veilige plek om letsel en schade
te vermijden.
Tabel 1: Uitlaatdrukbereik
EPYTTOLIPKIEREBKURD)LEGER(TAALTIU
1536
F1536
2536
3536
)1(
L4536
)2(
M4536
H4536
.reznergebamgarfaidrednoZ.1
.reznergebamgarfaidteM.2
rab4,1tot12,0
rab4,2tot43,0
rab9,6tot4,2
rab4,2tot43,0
rab9,6tot4,2
rabm041tot5
rab96,0tot41,0
rab8,2tot12,0
rab9,6tot4,2
rab8,31tot9,5
rab2,51tot1,21
rab7,02tot8,31
)gisp02tot3(
)gisp53tot5(
)gisp001tot53(
)gisp53tot5(
)gisp001tot53(
)gisp2tot.c.whcni2(
)gisp01tot2(
)gisp04tot3(
)gisp001tot53(
)gisp002tot58(
)gisp022tot571(
)gisp003tot002(
D100178XNLD
www.FISHERregulators.com
Page 2
Serie 6350
Maak vóór de installatie alle leidingen van de regelaar
schoon en controleer of de regelaar tijdens vervoer niet is
beschadigd en of er geen vreemde stoffen in de regelaar
terecht gekomen zijn. Voor NPT-pijpdraden: breng
afdichtingsmiddel aan op de uitwendige pijpdraden. Voor
flenzen: gebruik geschikte lijnpakkingen en monteer
pijpen en bouten op vakkundige wijze. U kunt de regelaar
in elke gewenste positie installeren (tenzij anders
aangegeven), maar zorg dat de stroming door het
kleplichaam in de richting van de pijl beweegt.
Opmerking
Het is belangrijk dat de regelaar zo geïnstalleerd is
dat het ontluchtingsgat in de veerhuis nooit
belemmerd word. Bij buiteninstallatie mag de
regelaar niet te dicht bij het verkeer geplaatst
worden. Zorg dat er geen water, ijs en andere
vreemde materialen via de ontluchting in de
veerkast terechtkomen. Plaats de regelaar niet
onder een dakrand of regenpijp en zorg dat de
regelaar boven een eventuele laag sneeuw uitkomt.
Overdrukbeveiliging
De aanbevolen druklimieten zijn op de naamplaat van de
regelaar gedrukt. Als de werkelijke inlaatdruk groter is dan
de maximaal toegestane uitlaatwerkdruk, moet er
overdrukbeveiliging aangebracht worden.
Overdrukbeveiliging moet ook aangebracht worden als
de regelaarinlaatdruk groter is dan de veilige werkdruk
voor apparatuur afwaarts.
Zelfs als de regelaar onder de maximale druklimiet
gebruikt word, kunnen externe bronnen schade
veroorzaken en kunnen er losse stukken in de lijn
terechtkomen. De regelaar moet op schade gecontroleerd
worden na elke overdruksituatie.
Opstarten
De regelaar wordt in de fabriek afgesteld op een punt
ongeveer midden van de veerbereik of de gewenste druk,
dus wellicht moet u de regelaar de eerste keer zelf
bijstellen om de gewenste resultaten te bereiken. Na
voltooiing van de installatie en nadat de ontlastkleppen
correct afgesteld zijn, opent u langzaam de afsluiters
opwaarts en afwaarts.
Afstelling
U kunt de uitlaatdruk veranderen door het afnemen van
de afsluitkap of de borgmoer los te maken en de
instelschroef rechtsom te draaien om de uitlaatdruk te
verhogen, of linksom om de druk te verlagen. Controleer
tijdens het afstellen de uitlaatdruk met een manometer.
Breng de afsluitkap weer aan of zet de borgmoer vast om
de gewenste afstelling te handhaven.
Buiten bedrijf stellen (Uitschakelen)
Ter voorkoming van persoonlijk letsel als gevolg
van plotseling vrijkomende druk, moet u de
regelaar voor demontage van alle druk isoleren.
Onderdelenlijst type 6351
Sleutel Beschrijving
1 Hoofdgedeelte
2 Kap
3 Hoofdgedeeltestop-eenheid
4 Binnenste klepeenheid
6 Klepveer
7 Diafragma-eenheid
8 Veerzitting boven
9 Regelveer
10 Stelschroef
11 Borgmoer
12 Machineschroef
22 Pijpnippel
24 Filter serie P590
35 Ontlasteenheid
42 Ontlastklepeenheid
32A6985
GEDETAILLEERDE AFBEELDING
VEERKAST EN ONTLUCHTING VOOR
MONTAGE TYPE 661
34A6635
COMPLETE PILOT MET AFBEELDING VAN STANDAARD
VEERKASTCONSTRUCTIE

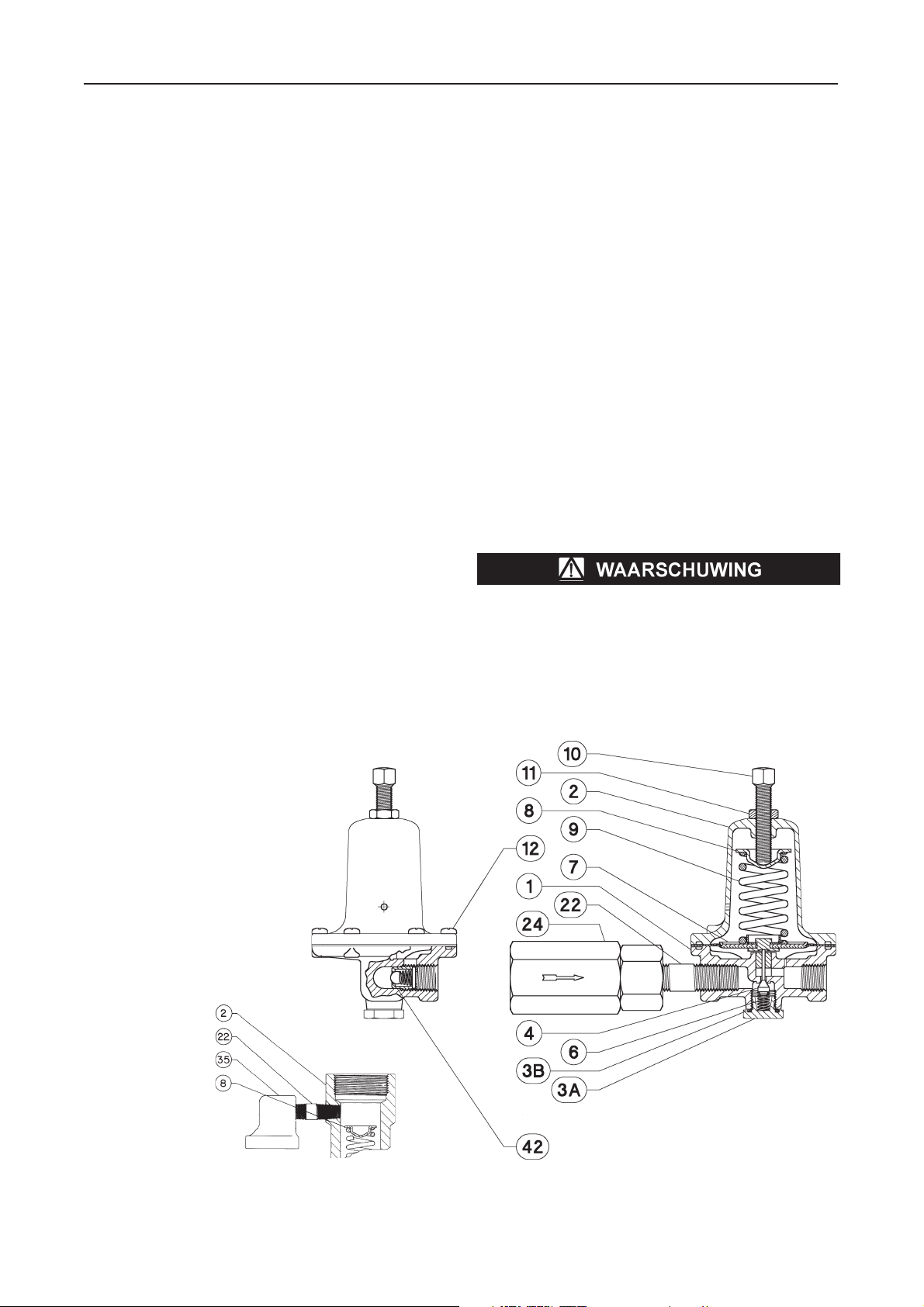

Figuur 1: Piloteenheid type 6351
2
Page 3
Onderdelenlijst type 6351F
Sleutel Beschrijving
1 Hoofdgedeelte
2 Veerkast
3 Hoofdgedeeltestop
4 Binnenste klepeenheid
6 Klepveer
7 Diafragma-eenheid
8 Veerzitting boven
9 Regelveer
10 Stelschroef
11 Borgmoer
22 Pijpnippel
23 Hoofdgedeeltestop-pakking
24 P590 filter (optioneel)
28 Afsluitkap
35 Ontlasteenheid
44 Restrictie
Serie 6350
32B3797-D
Onderdelenlijst type 6352, 6353,
6354L, 6354M en 6354H
Sleutel Beschrijving
1 Hoofdgedeelte pilot
2 Veerkast
3 Hoofdgedeeltestop
4 Klepstop en steeleenheid
5 Diafragma-eenheid
6 Regelveer
7 Veerzitting
8 Steelgeleider
9 Stelschroef
10 Borgmoer
11 Afsluitkap
12 Pakking/O-ring van hoofdgedeeltestop
13 Ontlasteenheid
14 Machineschroef
15 Ontlastklepeenheid
16 Balgeenheid
17 O-ring
19 Filter
20 Afsluitkappakking
21 Pijpnippel
22 Restrictie
23 Diafragmabegrenzer

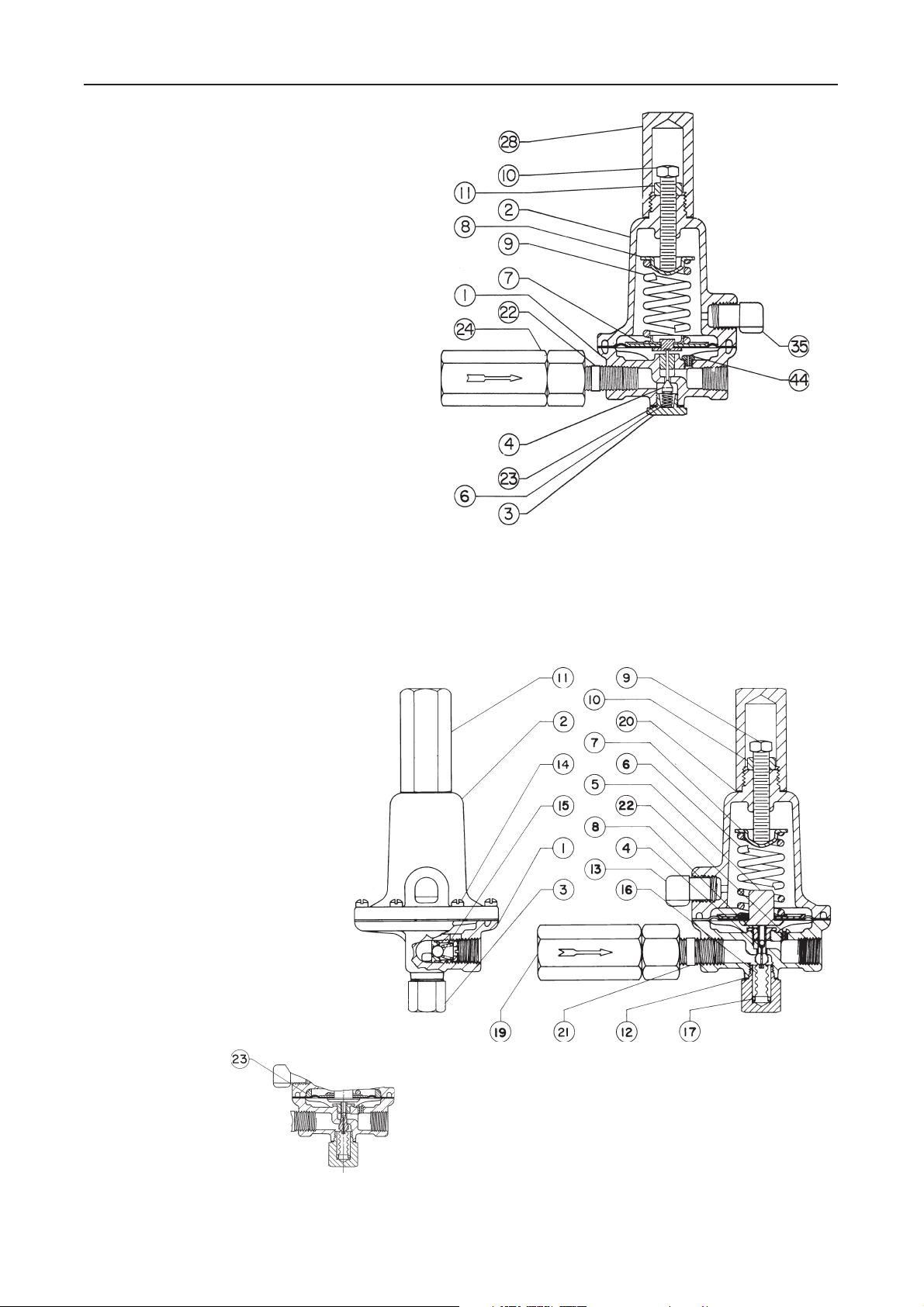

Figuur 2: Eenheid type 6351F
35A6236
35A8889
GEDETAILLEERDE AFBEELDING PILOT, TYPE
6354M OF 6354H
Figuur 3: Piloteenheden type 6352 t/m 6354H
COMPLETE PILOT, TYPE 6352, 6353 OF 6354L
3
Page 4
Serie 6350
Onderdelenlijst serie P590
Sleutel Beschrijving
1 Hoofdgedeelte filter
2 Filterelement
3 Filterkop
4 Machineschroef
5 Sluitring
6 Schotelveer
7 Pakking
A7008

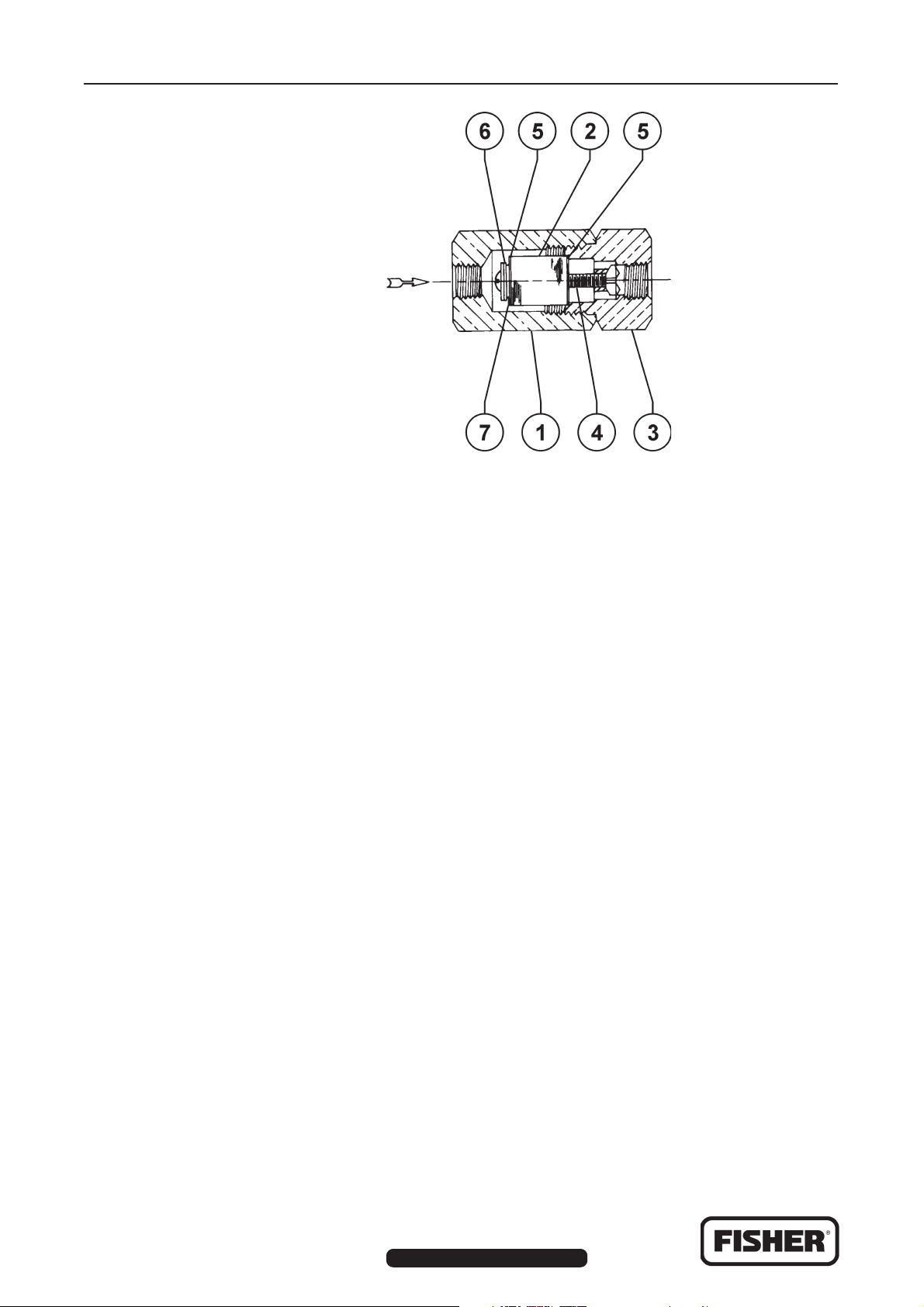

Figuur 4: Standaard filtereenheid van serie P590
