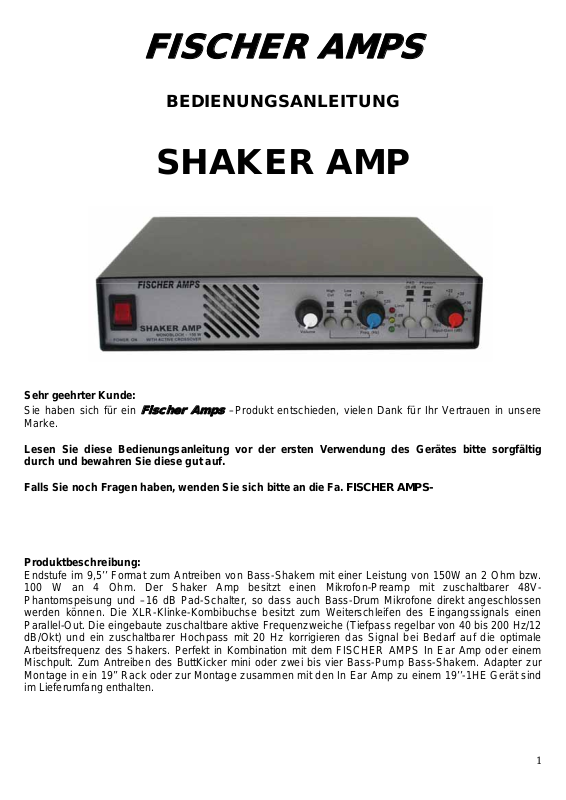

FISCHER AMPS
BEDIENUNGSANLEITUNG
SHAKER AMP

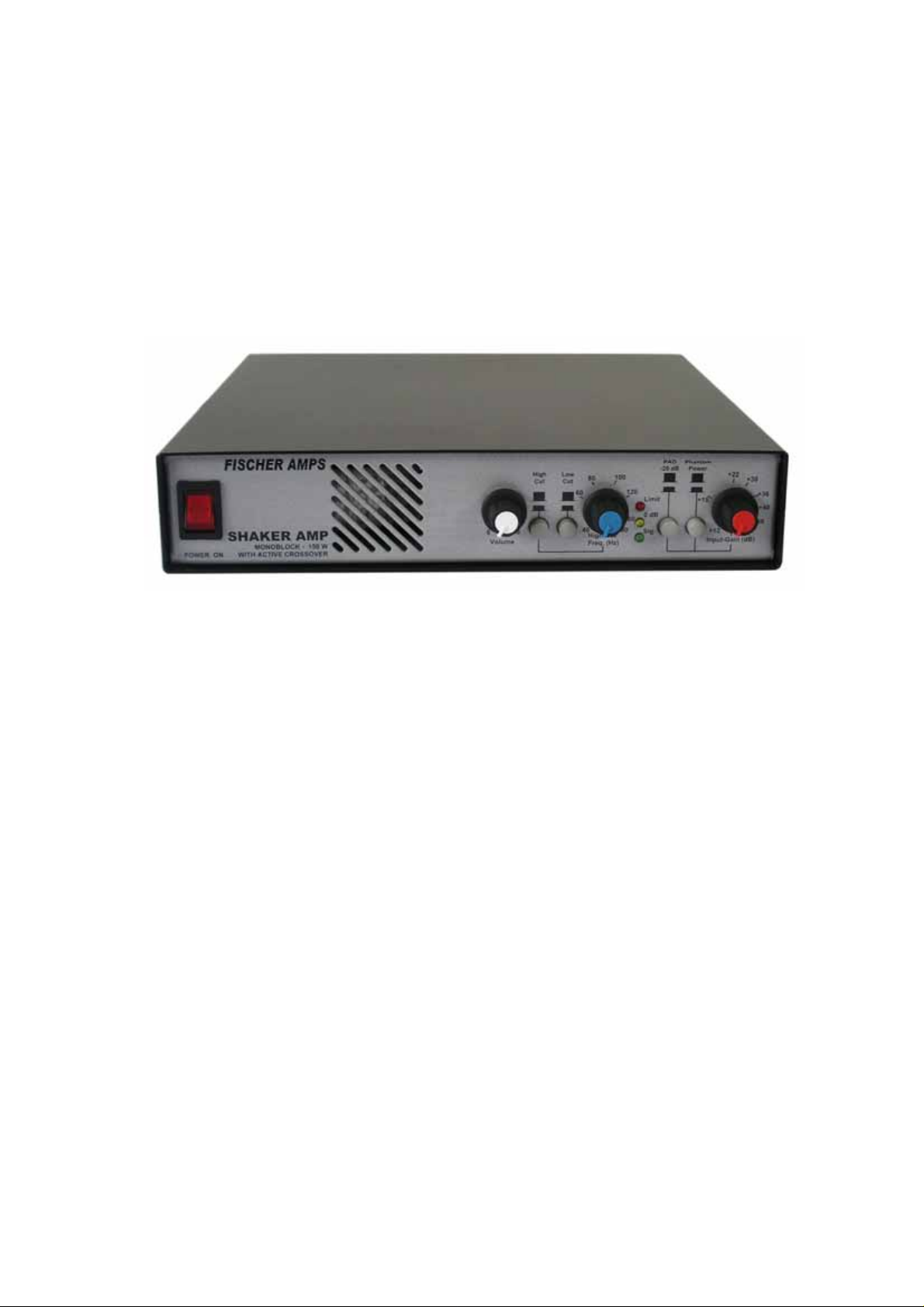

Sehr geehrter Kunde:
Sie haben sich für ein
Marke.
Lesen Sie diese Bedienungsanleitung vor der ersten Verwendung des Gerätes bitte sorgfältig
durch und bewahren Sie diese gut auf.
Falls Sie noch Fragen haben, wenden Sie sich bitte an die Fa. FISCHER AMPS-
Produktbeschreibung:
Endstufe im 9,5’’ Format zum Antreiben von Bass-Shakern mit einer Leistung von 150W an 2 Ohm bzw.
100 W an 4 Ohm. Der Shaker Amp besitzt einen Mikrofon-Preamp mit zuschaltbarer 48VPhantomspeisung und –16 dB Pad-Schalter, so dass auch Bass-Drum Mikrofone direkt angeschlossen
werden können. Die XLR-Klinke-Kombibuchse besitzt zum Weiterschleifen des Eingangssignals einen
Parallel-Out. Die eingebaute zuschaltbare aktive Frequenzweiche (Tiefpass regelbar von 40 bis 200 Hz/12
dB/Okt) und ein zuschaltbarer Hochpass mit 20 Hz korrigieren das Signal bei Bedarf auf die optimale
Arbeitsfrequenz des Shakers. Perfekt in Kombination mit dem FISCHER AMPS In Ear Amp oder einem
Mischpult. Zum Antreiben des ButtKicker mini oder zwei bis vier Bass-Pump Bass-Shakern. Adapter zur
Montage in ein 19’’ Rack oder zur Montage zusammen mit den In Ear Amp zu einem 19’’-1HE Gerät sind
im Lieferumfang enthalten.
Fischer Amps
–Produkt entschieden, vielen Dank für Ihr Vertrauen in unsere
1
Page 2

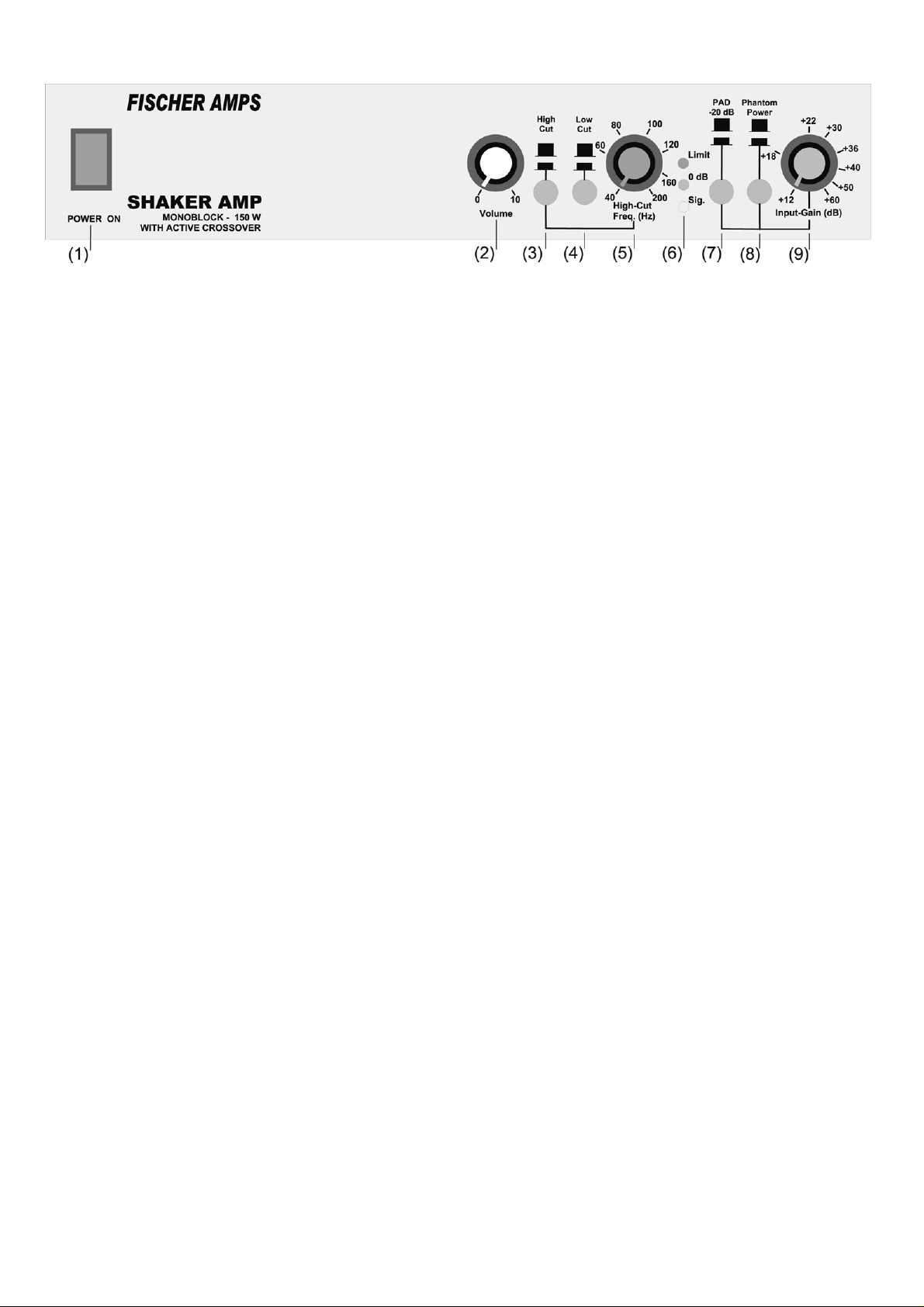

Bedienelemente und Anschlüsse Frontseite
(1)
Power-Schalter
(mit Kontrollleuchte)
Einschalten der Netzspannung, Der Shaker Amp verbraucht im
ausgeschalteten Zustand keinen Strom.
(2)
Volume Regler: Einstellen der Lautstärke (Intensität) des Power-Amp Ausgangs.
(3)
Zuschaltbarer High Cut: Mit diese Taste wird der regelbare High-Cut (Tiefpass) aktiviert. Da
Bass Shaker nur die Bassfrequenzen wiedergeben sollen ist eine
Filterung der hohen Frequenzen notwendig. Die optimale
Trennfrequenz wird mit dem High-Cut Regler eingestellt.
(4)
Zuschaltbarer Low Cut: Der zuschaltbare Low-Cut (Hochpass) filtert extrem tieffrequente
Signale unterhalb 20 Hz heraus. Dies verhindert die Übertragung von
unerwünschten Rumpel- und Luftgeräuschen z.B. bei direktem BassDrum Betrieb.
(5)
High-Cut Regler: Einstellen der oberen Trennfrequenz bei zugeschaltetem High-Cut.
Ein praxisgerechter Wert für die Bass-Drum liegt bei 70 bis 90 Hz.
(6)
Signal LEDs: Die Signal LEDs zeigen den Eingangspegel nach der Gain-
Eingangsstufe an. Mit dem Gain-Regler wird der Pegel so eingestellt,
dass die gelbe 0 dB LED bei eingehenden Signalen leuchtet. Die rote
LED sollte bei lauten Signalen nur leicht aufblitzen. Bei zu starker
Aussteuerung leuchtet die rote LED hell und dauernd auf. Der Pegel
wird dann von der internen Limiterschaltung begrenzt, um Schäden am
Bass Shaker bzw. ein Übersteuern der Endstufe zu verhindern.
(7)
Pad Schalter (-20 dB): Der Pad Schalter schwächt den Pegel vor dem Eingangsverstärker um
-20 dB ab. Falls ein Eingangssignal mit höherem Pegel anliegt, so dass
die rote LED bei niedriger Gain-Einstellung leuchtet, betätigen Sie diese
Taste um die optimale Eingangsverstärkung einstellen zu können.
(8)
48V Phantomspeisung: Zuschaltung der Mikrofon-Phantomspeisung 48V zum Betreiben von
Kondensatormikrofonen am XLR-Eingang. Die Phantomspeisung nur
dann einschalten, wenn ein Kondensatormikrofon angeschlossen wird.
(9)
Gain Regler: Einstellen der Verstärkung der Mikrofon-Eingangsstufe. Wenn der Pad
Schalter gedrückt ist, reduziert sich der eingestellte Gain-Wert um -20
dB.
2
Page 3

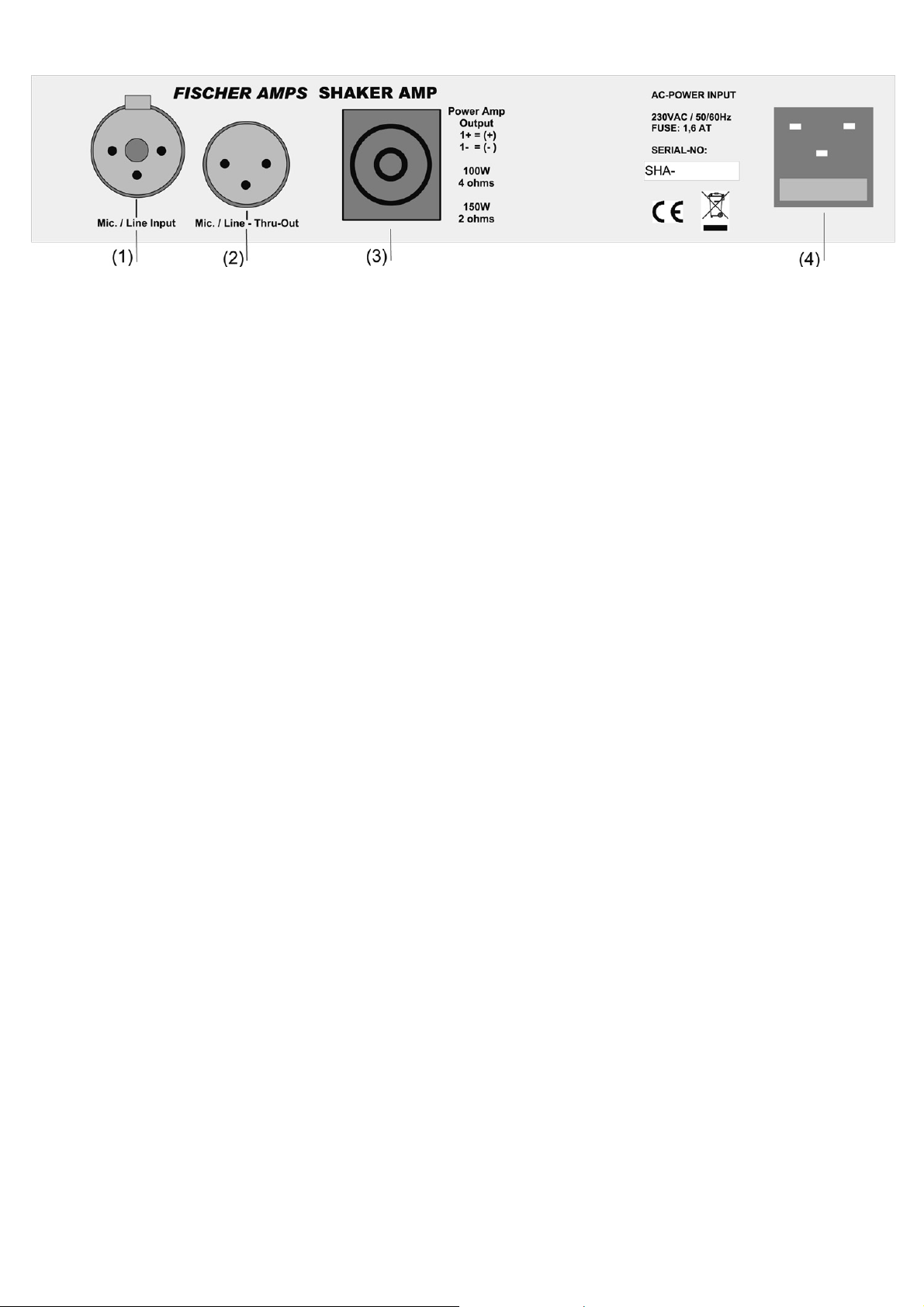

Bedienelemente und Anschlüsse Rückseite
(1 )
Mic. / Line-Eingangsbuchse (XLR-Klinke Kombibuchse)
Signaleingang für das Mikrofon bzw. den Line Eingang (symmetrisch)
Der Eingang verarbeitet auch asymmetrische Signale mit einem Mono-
Klinkenstecker. Bei asymmetrischen Signalen mit XLR-Stecker muss
Pin 3 und Pin 1 des Steckers auf Massepotential sein. Eine
Phantomspeisung ist nur bei einem symmetrischem MikrofonEingangssignal möglich.
(2)
Mic. / Line-Ausgangsbuchse Thru-Out (XLR-male)
An diesem Eingang kann das Eingangssignal an ein weiteres Gerät
weitergeschliffen werden. Der Ausgang und der Eingang sind
hardwareseitig intern fest verbunden. Auch bei ausgeschaltetem Shaker
Amp funktioniert dieser Ausgang. Die Phantomspeisung wird auch auf
dem Ausgang ausgegeben. Das heißt bei zwei angeschlossenen
Geräten (Shaker Amp und z. B. Mischpult) bei Bedarf nur eine der 48VPhantomspeisungen zuschalten.
(3)
Speakon-Power Amp Out
Speakon Ausgangsbuchse zum Anschließen des Bass Shakers bzw.
des Lausprechers. Bei dem vierpoligen Speakon-Ausgang ist nur die
Buchse 1 + und 1 – belegt. Der Verstärker gibt an 2 Ohm eine Leistung
von 150 Watt ab, an 4 Ohm dementsprechend 100 Watt.
(4)
Netz-Eingangsbuchse mit Netzsicherungshalter
Kaltgeräte-Netzeingangsbuches zum Einstecken des Netzkabels. Bitte
achten Sie bei der Inbetriebnahme auf die richtige Netzspannung, In der
Netzbuchse befindet sich ein Sicherungshalter mit der 1,6 A
Netzsicherung und eine 1,6 A Ersatzsicherung, falls die Sicherung
auslösen sollte. Im Gerät befinden sich zwei weitere 4 AT Sicherungen
zum Absichern der Niederspannungsseite, die jedoch nur bei einem
Fehlerfall bzw. internen Defekt des Gerätes auslösen.
Sicherheitswinweise für den Shaker Amp:
• Im Gerät befinden sich an der Front- und Rückseite Luftschlitze. Da das Gerät im Betrieb Abwärme
produziert, dürfen diese Luftschlitze nicht verschlossen werden (Überhitzungsgefahr)
• Im Inneren des Gerätes befinden sich keine zu wartenden Teile.
• Vor dem Öffnen des Gerätes unbedingt den Netzstecker ziehen.
• Das Gerät nur an VDE-gerechten geerdeten Stromverteilersystemen verwenden. Der Shaker-Amp
benötigt im Betrieb ein Schutzerdung.
• Das Gerät nicht der Feuchtigkeit aussetzen bzw. nur im stromlosen Zustand mit einem leicht
angefeuchteten Lappen reinigen.
• Als Lautsprecher-Anschlussleitung mindestens 1,5 qmm Leitungsquerschnitt vorsehen. Bei langen
Leitungen über 6m Länge 2,5 qmm.
• Keine Lastimpedanzen kleiner 2 Ohm an den Verstärkerausgang anschließen. Der Verstärker kann
dadurch Schaden nehmen bzw. überhitzen.
3
Page 4
Technische Daten
Gewicht: 2,9 kg
Abmessungen (B x H x T): 220 x 190 x 43 mm (9,5’’, 1HE)
Betriebsspannung: 230V AC, 50/60 Hz, Netzsicherung 1,6 AT
Ausgangsleistung: 150W @ 2Ohm, 100 W @ 4 Ohm
Eingänge:
Mic. / Line
Eingangsverstärkung / -dämpfung: regelbar von – 8 dB bis +60 dB
Ausgang: Speakon-Ausgangsbuchse
Frequenzweiche (aktiv): zuschaltbarer Tiefpass regelbar von 40 – 200 Hz, 12 dB/Okt.
GARANTIE:
Der Hersteller gewährt eine Garantie von 24 Monaten ab dem Kaufdatum auf Material- und Fabrikationsfehler.
Bei unsachgemäßer Behandlung oder Veränderung des Gerätes erlischt die Garantie. Bei Einsendung des
Gerätes bitte den Kaufbeleg mit einsenden. Unfreie Sendungen werden nicht angenommen.
Entsorgung von gebrauchten elektrischen und elektronischen Geräten
(Anzuwenden in den Ländern der Europäischen Union und anderen
europäischen Ländern mit separaten Sammelsystemen für diese Geräte)
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler Hausabfall zu behandeln ist,
sondern an einer Annahmestelle für das Recycling von elektronischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag
zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und
die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von
Rohstoffen zu verringern. Weitere Informationen über das Recycling
dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen
Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft
haben.
XLR/Klinke-Kombibuchse
symmetrisch mit XLR Link-Out, symmetrisch
Zuschaltbarer Hochpass 20Hz, 12 dB/Okt.
FISCHER AMPS
HANS ULRICH-BREYMANN-STR. 3, D–74706 OSTERBURKEN
TEL: +49 (0) 62 91- 6 48 79-0, FAX: 6 48 79 19
E-MAIL:
