Inhaltsverzeichnis

Index

Seite/Page

1. Sicherheitshinweise

2. Allgemeines

2.1 Verpackung

2.2 Entsorgung

2.3 Symbolerklärung

3. Montage

3.1 Checkliste

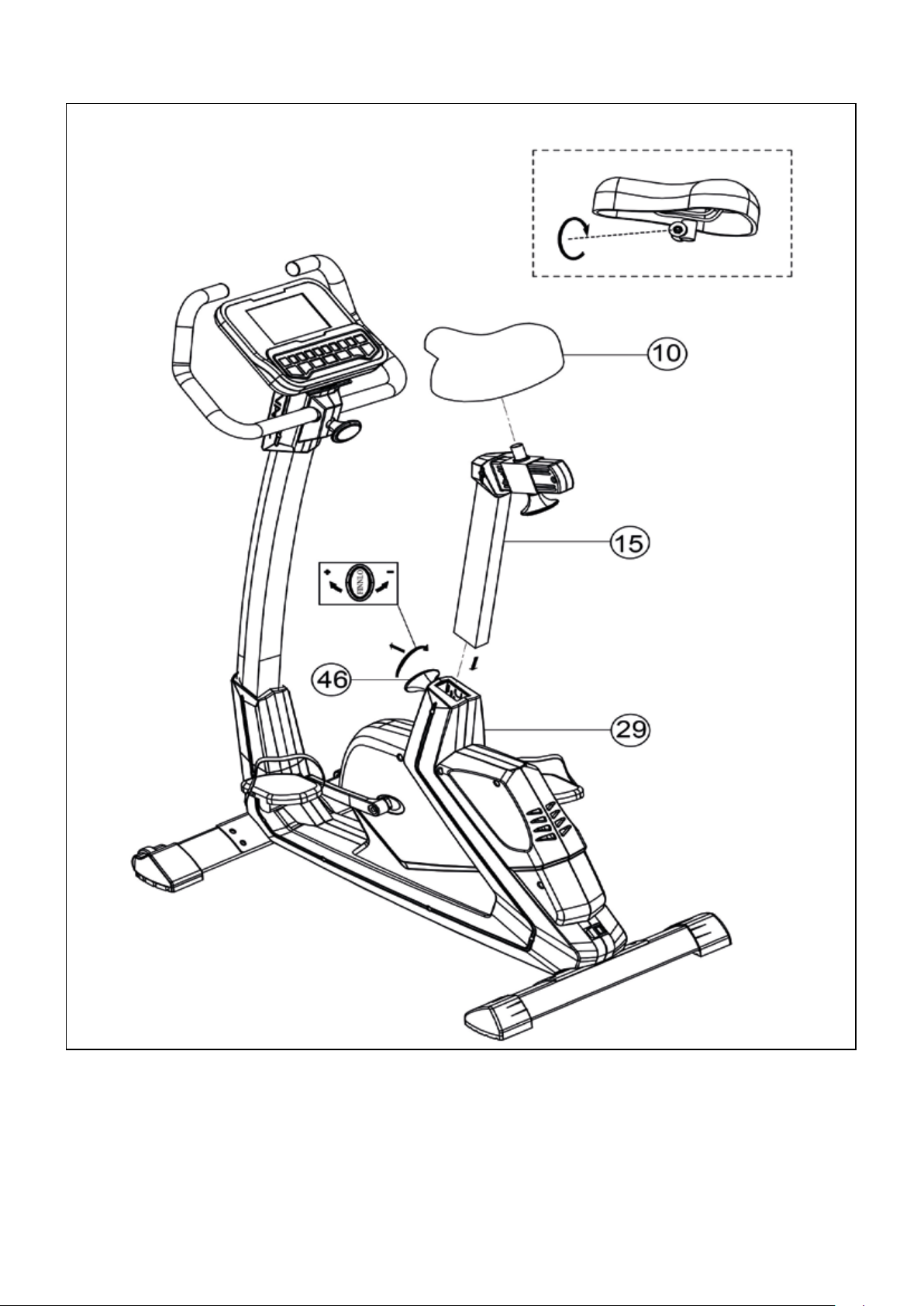

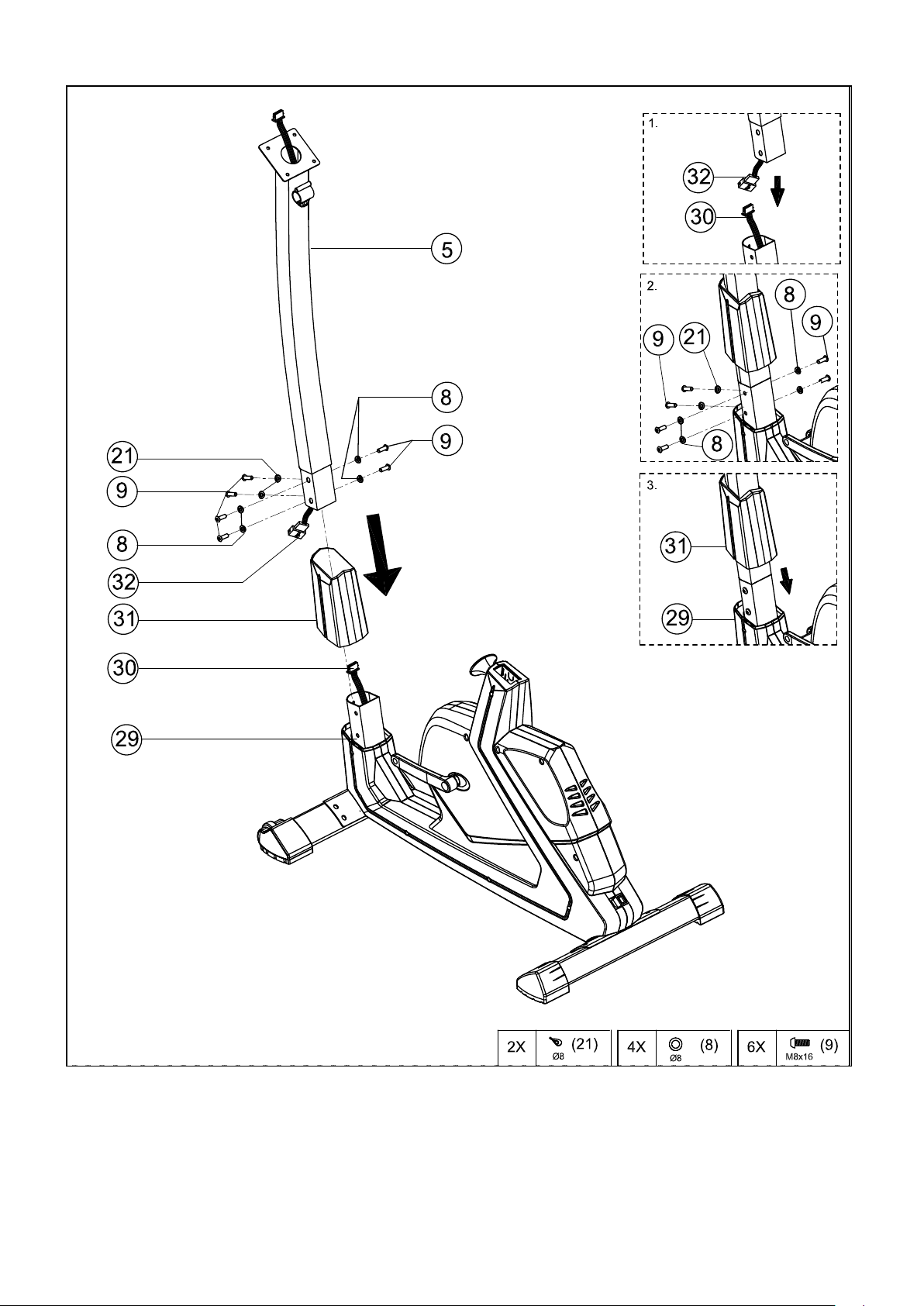

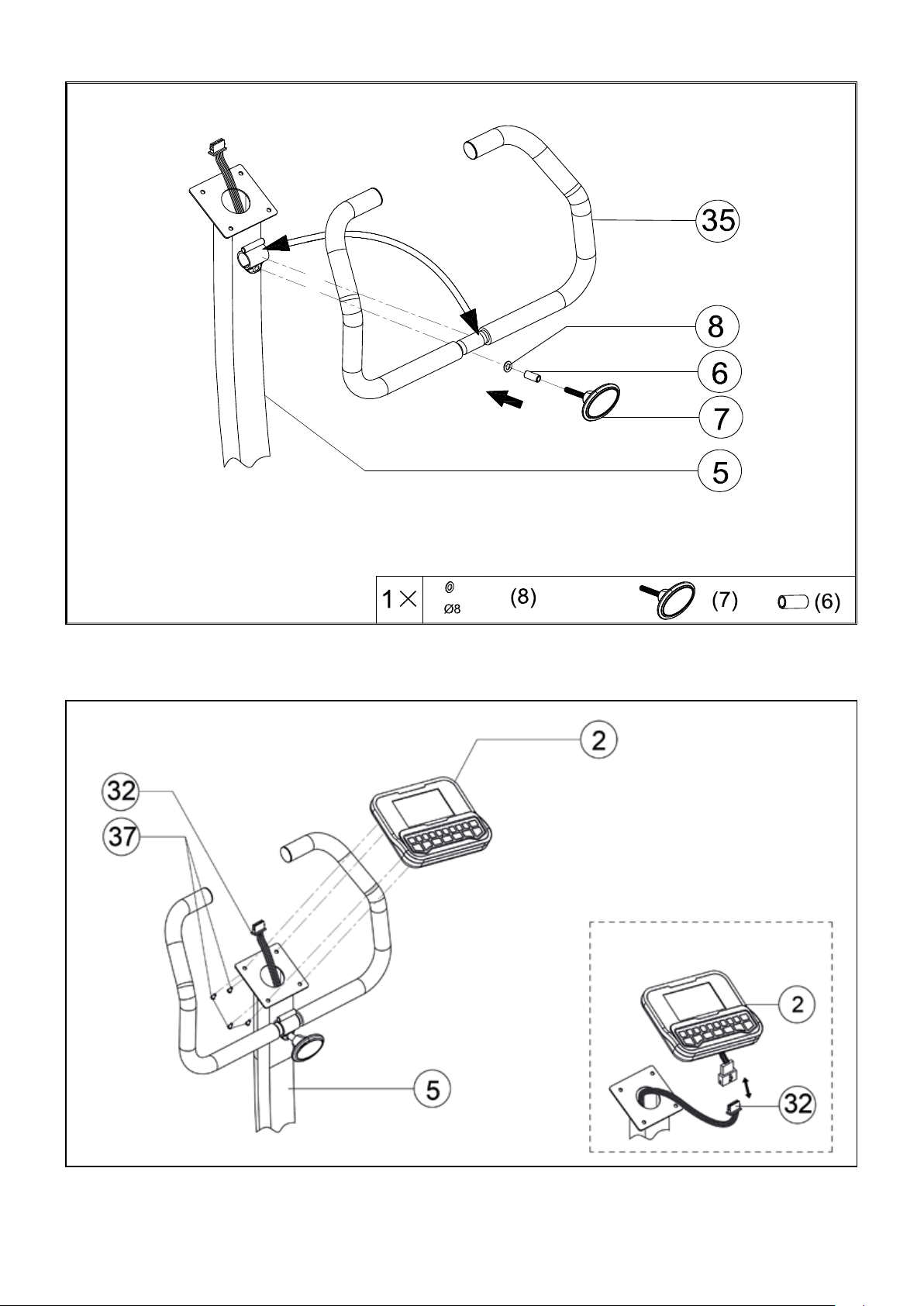

3.2 Montageschritte

3.3 Einstellen der Sitzposition

3.4 Lenkerverstellung

3.5 Höhenverstellung

4. Pflege und Wartung

5. Computer (D)

5.1 Computertasten

5.2 Kalender Funktion

5.3 Persönliche Daten

5.3.1 Speichern der Trainingsdaten

5.4 Pulsmessung

5.5 Computer Inbetriebnahme

5.5.1 Training ohne Datenvorgabe

5.5.2 Trainings mit Vorgabedaten

5.5.2.1 Manual

5.5.2.2 Programme

5.5.2.3 Selbst definierbares Programm

5.5.2.4 Pulsprogramm

5.5.2.4.2 Pulsprogramm IND

5.5.2.5 RECOVERY

5.6 Fehlerdiagnose und Fehlersuche

1. Safety instructions 2

2. General 3

2.1 Packaging 3

2.2 Disposal 3

2.3 Explanation of symbols 3

3. Assembly 4

3.1 Check list 4

3.2 Assembly Steps 5

3.3 How to adjust the saddle position 11

3.4 Handlebar adjustment 11

3.5 Height adjustment 12

4. Care and Maintenance 13

5. Computer (UK) 13

5.1 Computer keys 13

5.2 Calendar function 14

5.3 Personal data 14

5.3.1 Record of your exercise data 14

5.4 Pulse measurement 15

5.5 Start your exercise 15

5.5.1 Exercise without setting 15

5.5.2 Exercise with settings 16

5.5.2.1 Manual 16

5.5.2.2 Preset programs 17

5.5.2.3 Custom user defined program 20

5.5.2.4 Heart rate programs 21

5.5.2.4.2 Heart rate program IND 22

5.5.2.5 RECOVERY 22

5.6 Diagnostic and troubleshooting 23

6. Technische Details

6.1 Netzgerät (im Lieferumfang enthalten)

7. Trainingsanleitung

7.1 Trainingshäufigkeit

7.2 Trainingsintensität

7.3 Pulsorientiertes Training

7.4 Trainings-Kontrolle

7.5 Trainingsdauer

8. Explosionszeichnung

9. Teileliste

10. Garantie

11. Service-Hotline & Ersatzteilbestellformular

6. Technical details 24

6.1 Adapter 24

7. Training manual 25

7.1 Training frequency 25

7.2 Training intensity 25

7.3 Heartrate orientated training 25

7.4 Training control 26

7.5 Trainings duration 26

8. Explosion drawing 29

9. Parts list 31

10. Warranty (Germany only) 32

11. - 33

1. Sicherheitshinweise

1. Safety instructions

WICHTIG!

 Es handelt sich bei diesem Ergometer um ein drehzahlun abhängiges Trainingsgerät der Klasse HA, nach ISO EN 957-1/5.

 Max. Belastbarkeit 150 kg.  Der Ergometer darf nur für seinen bestimmungsgemäßen

Zweck verwendet werden!  Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Importeur kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimungsgemäßen Gebrauch verursacht werden.  Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenquellen, die Verletzungen verursachen könnten, wurden bestmöglich ausgeschlossen.

Um Verletzungen und/oder Unfälle zu vermeiden, lesen und befolgen Sie bitte diese einfachen Regeln:

1. Erlauben Sie Kindern nicht, mit dem Gerät oder in dessen Nähe zu spielen.

2. Überprüfen Sie regelmäßig, ob alle Schrauben, Muttern, Handgriffe und Pedale fest angezogen sind.

3. Tauschen Sie defekte Teile sofort aus und nutzen Sie das Gerät bis zur Instandsetzung nicht. Achten Sie auch auf eventuelle Materialermüdungen.

4. Hohe Temperaturen, Feuchtigkeit und Wasserspritzer sind zu vermeiden.

5. Vor Inbetriebnahme des Gerätes die Bedienungsanleitung genau durchlesen.

6. Das Gerät braucht in jede Richtung genügend Freiraum (mindestens 1,5m).

7. Stellen Sie das Gerät auf einen festen und ebenen Untergrund.

8. Trainieren Sie nicht unmittelbar vor bzw. nach den Mahlzeiten.

9. Lassen Sie sich vor Beginn eines Fitness-Trainings immer zuerst von einem Arzt untersuchen.

10. Das Sicherheitsniveau des Gerätes kann nur gewährleistet werden, wenn Sie in regelmäßigen Abständen die Verschleißteile überprüfen. Diese sind mit * in der Teileliste gekennzeichnet.

11. Trainingsgeräte sind auf keinen Fall als Spielgeräte zu verwenden.

12. Stehen Sie sich nicht auf das Gehäuse.

13. Tragen Sie keine lose Kleidung, sondern geeignete Trainingskleidung wie z.B. einen Trainingsanzug.

14. Tragen Sie Schuhe und trainieren Sie nie barfuß.

15. Achten Sie darauf, dass sich nicht Dritte in der Nähe des Gerätes befinden, da weitere Personen durch die beweglichen Teile verletzt werden könnten.

16. Das Trainingsgerät darf nicht in feuchten Räumen (Bad) oder auf dem Balkon aufgestellt werden.

IMPORTANT!

 The Ergometer is produced according to ISO EN 957-1/5 class HA.

 Max. user weight is 150 kg.  The Ergometer should be used only for its intended purpose.

 Any other use of the item is prohibited and maybe

dangerous. The importer cannot be held liable for damage or injury caused by improper use of the equipment.  The Ergometer has been produced according to the latest safety standards.

To prevent injury and / or accident, please read and follow these simple rules:

1. Do not allow children to play on or near the equipment.

2. Regularly check that all screws, nuts, handles and pedals are tightly secured.

3. Promptly replace all defective parts and do not use the equipment until it is repaired. Watch for any material fatigue.

4. Avoid high temperatures, moisture and splashing water.

5. Carefully read through the operating instructions before starting the equipment.

6. The equipment requires sufficient free space in all directions (at least 1.5 m).

7. Set up the equipment on a solid and flat surface.

8. Do not exercise immediately before or after meals.

9. Before starting any fitness training, let yourself examined by a physician.

10. The safety level of the machine can be ensured only if you regularly inspect parts subject to wear. These are indicated by an * in the parts list. Levers and other adjusting mechanisms of the equipment must not obst ruct the range of movement during training.

11. Training equipment must never be used as toys.

12. Do not step on the housing but only on the steps provid ed for this purpose.

13. Do not wear loose clothing; wear suitable training gear such as a training suit, for example.

14. Wear shoes and never exercise barefoot.

15. Make certain that other persons are not in the area of the home trainer, because other persons may be injured by the moving parts.

16. It is not allowed to place the item in rooms with high humidity (bathroom) or on the balcony.

17. Bei Verwendung von Medikamenten fragen Sie bitte vor Beginn Ihres Trainings Ihren Arzt.

18. Achten Sie darauf, dass keine Teile in den Bewegungs bereich stehen. Sie könnten sich verletzen

17. If you take medicine, please contact a doctor before you start your exercise

18. Pay attention, that there are no parts in the moving area,

2. Allgemeines

2. General

Der Anwendungsbereich dieses Trainingsgerätes ist der Heimbereich. Das Gerät entspricht den Anforderungen der EN ISO 20957-1/9 Klasse HA. Die CE-Kennzeichnung bezieht sich auf EG Richtlinie 2014/30/EU und 2014/35/EU Bei unsachgemäßem Gebrauch dieses Gerätes (z. B. übermäßigem Training, falsche Einstellungen, etc.) sind Gesundheitsschäden nicht auszuschließen.

Vor Beginn des Trainings sollte eine allgemeine Untersuchung von Ihrem Arzt durchgeführt werden, um eventuelle vorhandene Gesundheitsrisiken auszuschließen.

2.1 Verpackung

Die Verpackung besteht aus umweltfreundlichen und wieder verwertbaren Materialien:

 Außenverpackung aus Pappe  Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)  Folien und Beutel aus Polyäthylen (PE)  Spannbänder aus Polypropylen (PP)

2.2 Entsorgung

This training equipment is for use at home. The equipment complies with the requirements of EN ISO 20957-1/9 Class HA. The CE marking refers to the EU Directive 2014/30/EU and 2014/35/EU. Damage to health cannot be ruled out if this equipment is not used as intended (for example, excessive training, incorrect settings, etc.).

Before starting your training, you should have a complete physical examination by your physician, in order to rule out any existing health risks.

2.1 Packaging

Environmentally compatible and recyclable materials:

 External packaging made of cardboard  Moulded parts made of foam CFS-free polystyrol (PS)  Sheeting and bags made of polyethylene (PE)  Wrapping straps made of polypropylene (PP)

2.2 Disposal

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen

Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Please be sure to keep the packing for the event of repairs / warranty matters. The equipment should not be disposed of in the household rubbish!

3. Aufbau

3. Assembly

Um den Zusammenbau des Ergometers für Sie so einfach wie möglich zu gestalten, haben wir die wichtigsten Teile bereits vormontiert. Bevor Sie das Gerät zusammenbauen, sollten Sie bitte diese Aufbauanleitung sorgfältig lesen und danach Schritt für Schritt, wie beschrieben, fortfahren.

Packungsinhalt

 Entnehmen Sie alle Einzelteile aus der Styroporform und legen Sie diese nebeneinander auf den Boden.  Stellen Sie den Hauptrahmen auf eine bodenschonende Unterlage, da ohne montierte Standfüße Ihr Boden beschädigt/ verkratzt werden könnte. Diese Unterlage sollte flach und nicht zu dick sein, sodass der Rahmen einen stabilen Stand hat.  Achten Sie darauf, dass Sie während des Zusammenbaus in jede Richtung hin genügend Bewegungsfreiraum (mind. 1,5 m) haben.

3.1 Checkliste

In order to make assembly of the Ergometer as easy as possible for you, we have preassembled the most important parts. Before you assemble the equipment, please read these instructions carefully and then continue step by step as described

Contents of packaging

 Unpack all individual parts and place them alongside each other on the floor.  Place the main frame on a pad protecting the floor, because without its assembled base feet it can damage / scratch your floor. The pad should be flat and not too thick, so that the frame has a stable stand.  Make certain that you have adequate room for movement (at least 1.5 m) on all sides during assembly.

3.1 Check list
