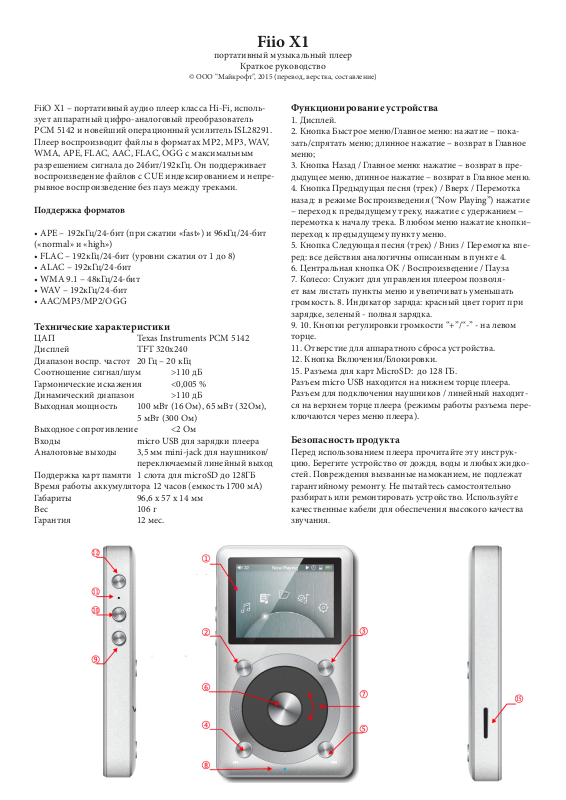

Fiio X1 User manual

Fiio X1

портативный музыкальный плеер

Краткое руководство

FiiO X1 – портативный аудио плеер класса Hi-Fi, использует аппаратный цифро-аналоговый преобразователь PCM 5142 и новейший операционный усилитель ISL28291. Плеер воспроизводит файлы в форматах MP2, MP3, WAV, WMA, APE, FLAC, AAC, FLAC, OGG с максимальным разрешением сигнала до 24бит/192кГц. Он поддерживает воспроизведение файлов с CUE индексированием и непрерывное воспроизведение без пауз между треками.

Поддержка форматов

• APE – 192кГц/24-бит (при сжатии «fast») и 96кГц/24-бит («normal» и «high»)

• FLAC – 192кГц/24-бит (уровни сжатия от 1 до 8)

• ALAC – 192кГц/24-бит

• WMA 9.1 – 48кГц/24-бит

• WAV – 192кГц/24-бит

• AAC/MP3/MP2/OGG

Технические характеристики

ЦАП Texas Instruments PCM 5142

Дисплей TFT 320х240 Диапазон воспр. частот 20 Гц – 20 кГц Соотношение сигнал/шум >110 дБ

Гармонические искажения <0,005 %

Динамический диапазон >110 дБ

Выходная мощность 100 мВт (16 Ом), 65 мВт (32Ом), 5 мВт (300 Ом) Выходное сопротивление <2 Ом Входы micro USB для зарядки плеера Аналоговые выходы 3,5 мм mini-jack для наушников/

переключаемый линейный выход

Поддержка карт памяти 1 слота для microSD до 128ГБ Время работы аккумулятора 12 часов (емкость 1700 мА) Габариты 96,6 х 57 х 14 мм Вес 106 г Гарантия 12 мес.

Функционирование устройства

1. Дисплей.

2. Кнопка Быстрое меню/Главное меню: нажатие – пока-

зать/спрятать меню; длинное нажатие – возврат в Главное меню;

3. Кнопка Назад / Главное меню: нажатие – возврат в пре-

дыдущее меню, длинное нажатие – возврат в Главное меню.

4. Кнопка Предыдущая песня (трек) / Вверх / Перемотка назад: в режиме Воспроизведения (“Now Playing”) нажатие – переход к предыдущему треку, нажатие с удержанием –

перемотка к началу трека. В любом меню нажатие кнопки–

переход к предыдущему пункту меню.

5. Кнопка Следующая песня (трек) / Вниз / Перемотка вперед: все действия аналогичны описанным в пункте 4.

6. Центральная кнопка OK / Воспроизведение / Пауза

7. Колесо: Служит для управления плеером позволя-

ет вам листать пункты меню и увеличивать уменьшать

громкость. 8. Индикатор заряда: красный цвет горит при зарядке, зеленый - полная зарядка.

9. 10. Кнопки регулировки громкости “+”/“-” - на левом

торце.

11. Отверстие для аппаратного сброса устройства.

12. Кнопка Включения/Блокировки.

15. Разъема для карт MicroSD: до 128 ГБ. Разъем micro USB находится на нижнем торце плеера. Разъем для подключения наушников / линейный находится на верхнем торце плеера (режимы работы разъема переключаются через меню плеера).

Безопасность продукта

Перед использованием плеера прочитайте эту инструк-

цию. Берегите устройство от дождя, воды и любых жидкостей. Повреждения вызванные намоканием, не подлежат гарантийному ремонту. Не пытайтесь самостоятельно

разбирать или ремонтировать устройство. Используйте

качественные кабели для обеспечения высокого качества звучания.
