FIESTA XT45052 User Manual

5

TANK NOT

INCLUDED

RÉSERVOIR

NON COMPRIS

BAG PACK/SAC
SP127-24 (1)

TANK NOT

INCLUDED

RÉSERVOIR

NON COMPRIS

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

25

21

22

23

29

27

28

30

31

32

33

34

35

40

38

41

42

39

37

36

24

DESCRIPTION ITEM # PART # QTY DESCRIPTION

NO PCE NO QTE

DYNASTY COVER 1 SM47-1B 1 COUVERCLE DYNASTY
HANDLE 2 SP29-19 1 POIGNÉE
GASKET (BAG PACK SP118-24) 3 SP7-14 2 JOINT (SAC SP118-24)
#10-24 WING BOLT (BAG PACK SP118-24) 4 SP24-16 2

ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
LOGO GAUGE 5 SP12-30 1 LOGO GAUGE
PUSH NUT LOGO GAUGE 6 SP33-16 2 ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP127-24) 7 SP4-15 1 PINCE DU COUVERCLE (SAC SP127-24)
CANTILEVER WARMING RACK 8 SP97-3 1 GRILLE CANTILEVER
PORCELAIN COOK GRILLS 9 SP101-3 2 GRILLE PORCELANISÉES
CERAMIC ROCK 10 SP7-28 1 TUILES DE CERAMIQUES
LAVA GRILL 11 SP109-3 1 GRILLE POUR PIERRE DE LAVE
LARGE “H” BURNER STAINLESS STEEL 12 SM125-12 1 GRANDE BRÛLEUR “H” EN INOX
COLLECTOR BOX 13 SP8B-20 1 GARNITURE DU BRÛLEUR
ELECTRODE 14 SP9A-20 1 ÉLECTRODE
GROUND WIRE 15 SP31-20 1 FIL DE MISE À LA TERRE
CASTING LOCK

(BAG PACK SP127-24)

16 SP25-16 2 ÉCROU DE LA BASE (SAC SP127-24)
BASE 17 SM38-2B 1 BASE
GREASE CUP CLIP 18 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 19 SM36-31B 1 CONSOLE
CONSOLE DECAL 20 1 DÉCALCOMANIE DE LA CONSOLE
KNOB 21 SP7-7 2 BOUTON
ROTARY IGNITOR KNOB 22 SP5A-7 1 BOUTON À L’ALLUMEUR ROTATIF
ROTARY IGNITOR 23 SP14A-20 1 L’ALLUMEUR ROTATIF
#8-32 X 3/8” TYPE C SCREW 24 SP2-21 4 VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP127-24)

25 SP47-18 2

VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)

VALVE HOSE REGULATOR ASS. (VHR) 26 SP183-4 1

SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR

LEFT HAND LADDER ASSEMBLY 27 SM372-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 28 1 PLAQUE SIGNALÉTIQUE SÉRIE
RIGHT HAND LADDER ASSEMBLY 29 SM373-42B 1 CADRE DROIT
BEAM 30 SM49-8B 1 SUPPORT TRANSVERSAL
STEP BOLT (BAG PACK SP127-24) 31 SP49-18 1 BOULON À TÊTE PLATE (SAC SP127-24)
TANK BOLT (BAG PACK SP127-24) 32 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP127-24)

BEAM TAPER WING NUT (BAG PACK SP127-24)

33 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
TANK BRACKET (BAG PACK SP127-24) 34 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP127-24)
WHEEL 35 SP16-22 2 ROUE
WHEEL AXLE (BAG PACK SP127-24) 36 SP12-32 2 ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24) 37 SP29-15 2 VERROU D’ESSIEU (SAC SP127-24)
HUB CAP 38 SP20-33P 2 CHAPEAU DE MOYEU
CASTOR INSERT 39 SP5-34B 2 SUPPORT DE ROULETTE
CASTOR 40 SP8A-22 2 ROULETTE
FRONT PANEL 41 SP28-9B 1 PANNEAU AVANT
LEFT HAND RESIN SHELF 42 SP36-9B 1 ÉTAGÈRE GAUCHE EN RÉSINE
RIGHT HAND RESIN SHELF 43 SP37-9B 1 ÉTAGÈRE DROIT EN RÉSINE

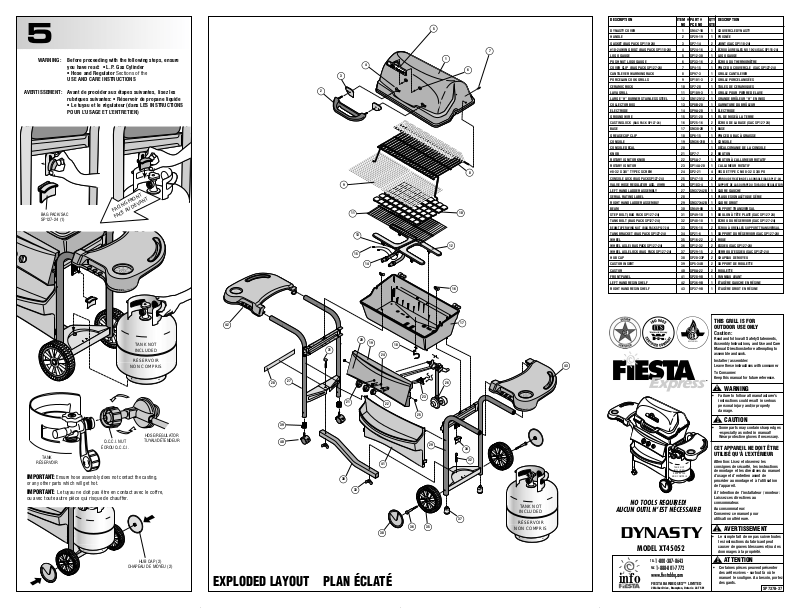

EXPLODED LAYOUT PLAN ÉCLATÉ

26

WARNING: Before proceeding with the following steps, ensure

you have read: • L.P. Gas Cylinder

• Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les

rubriques suivantes: • Réservoir de propane liquide

• Le tuyau et le régulateur (dans LES INSTRUCTIONS
POUR L’USAGE ET L’ENTRETIEN)

HOSE/REGULATOR

TUYAU/DÉTENDEUR

Q.C.C.I. NUT

ÉCROU Q.C.C.I.

TANK

RÉSERVOIR

IMPORTANT: Ensure hose assembly does not contact the casting,

or any other parts which will get hot.

IMPORTANT:

Le tuyau ne doit pas être en contact avec le coffre,

ou avec toute autre pièce qui risque de chauffer.

43

HUB CAP (2)

CHAPEAU DE MOYEU (2)

FIESTA BARBEQUES™ LIMITED

2 Walker Drive, Brampton, Ontario L6T 5E1

NO TOOLS REQUIRED!

AUCUN OUTIL N’EST NÉCESSAIRE!

info

MODEL XT45052

THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and Care
Manual Directions before attempting to
assemble and cook.

Installer / assembler:
Leave these instructions with consumer.

To Consumer:
Keep this manual for future reference.

WARNING

!

• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.

CAUTION

!

• Some parts may contain sharp edges

-especially as noted in manual!
Wear protective gloves if necessary.

CET APPAREIL NE DOIT ÊTRE
UTILISÉ QU’À L’EXTÉRIEUR

Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.

À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.

Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.

AVERTISSEMENT

!

• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.

ATTENTION

!

• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.

DYNASTY

SP737B-37

TANK NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

T

N

FRO

G

IN

C

FA

FACE AU DEVANT

TEL.

1-800-387-8643

FAX

1-888-801-7772

www.fiestabbq.com

1B 2 3A

4A3B

IMPORTANT

Position Axle Locks (2) as shown.
Placez les dispositifs de calage de

l’essieu tel qu’illustré.

SHELF LOCK
VERROU DE L’ÉTAGÈRE

BAG PACK/SAC
SP127-24 (2)

BAG PACK/SAC

SP127-24 (2)

BAG PACK/SAC
SP127-24 (1)

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D’USAGE ET D’ENTRETIEN, LES CONSIGNES DE SÉCRITÉ À RESPECTER AVANT D’UTILISER L’APPAREIL.

BLACK COLOUR
COULEUR NOIRE
BAG PACK/SAC
SP127-24 (2)

BAG PACK/SAC
SP127-24 (1)

ATTACH IGNITOR
WIRE AND GROUND
WIRE.

ATTACHER LE FIL DE
L'ALLUMEUR AU FIL
DE MISE À LA TERRE.

Ensure venturi position over valves

before locking burner into base.

Voyez à ce que les tubes venturi
soient bien situés au-dessus des
soupapes avant de fixer le brûleur

sur la base.

BURNER LOCK
VERROU DU BRÛLEUR

BAG PACK/SAC SP127-24 (2)

CAUTION Failure to install can in clip

will cause hot grease to drip from bottom
of grill with risk of fire or property
damage. Use an empty soup can (not
included) to hang from grease clip.

ATTENTION Le fait de pas intaller

un contenant dans la pince permettra à la
graisse chaude de dégoutter du fond de
l’appareil, risquant ainsi de provoquer un
incendie ainsi que des dommages à la
propriété. Installez une boîte de soupe
vide (non incluse) dans la pince.

BAG PACK/SAC SP127-24 (2)
WHITE
COLOUR
COULEUR
BLANCHE

BAG PACK/SAC

SP127-24 (2)

4B

BAG PACK/SAC
SP118-24
(2)
(2)

BAG PACK/SAC
SP127-24 (1)

PUSH NUTS
ÉCROUS­POUSSOIRE

SP737B-37

Review parts list and exploded layout before assembly.
Étudiez la liste des pièces et le plan éclaté avant de

procéder au montage.

IMPORTANT:

To protect paint finish, assemble legs

on cardboard inserts from packaging as shown.

IMPORTANT:

afin de protéger la peinture,
montez les pattes sur des cartons
provenant de l'emballage, tel qu'illustré.

1A
