FIESTA XT40077 User Manual

TANK NOT

INCLUDED

RÉSERVOIR

NON COMPRIS

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

27

28

29

30

31

32

33

34

35

40

38

41

42

43

44

39

37

45

46

36

47

26

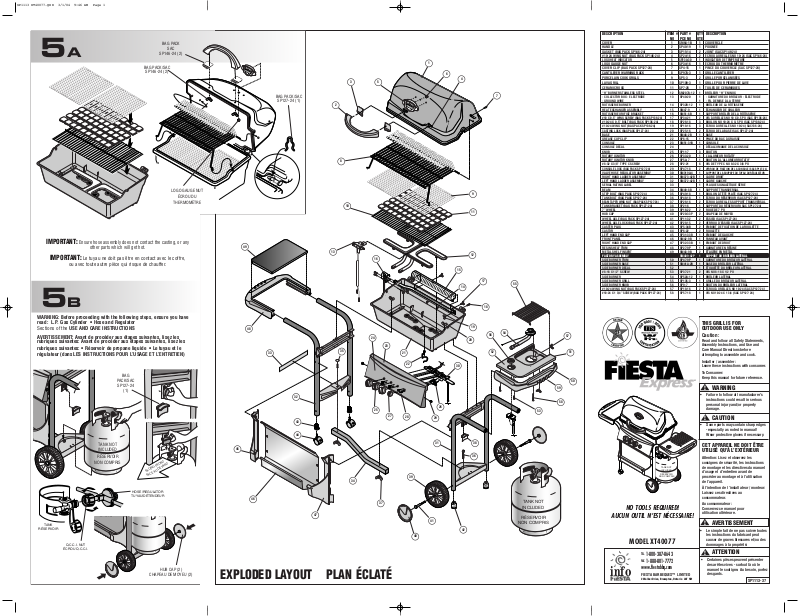

EXPLODED LAYOUT PLAN ÉCLATÉ

5B

TANK

RÉSERVOIR

WARNING: Before proceeding with the following steps, ensure you have
read: L.P. Gas Cylinder • Hose and Regulator
Sections of the USE AND CARE INSTRUCTIONS

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: Avant de procéder aux étapes suivantes, lisez les

rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le
régulateur (dans LES INSTRUCTIONS POUR L’USAGE ET L’ENTRETIEN)

FACING FRONT

FACE AU DEVANT

TANK NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

HOSE/REGULATOR

TUYAU/DÉTENDEUR

Q.C.C.I. NUT

ÉCROU Q.C.C.I.

HUB CAP (2)

CHAPEAU DE MOYEU (2)

BAG

PACK/SAC

SP127-24

(1)

48

51

50

49

TANK NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

TEL.

1-800-387-8643

FAX

1-888-801-7772

www.fiestabbq.com

FIESTA BARBEQUES™ LIMITED

2 Walker Drive, Brampton, Ontario L6T 5E1

NO TOOLS REQUIRED!

AUCUN OUTIL N’EST NÉCESSAIRE!

info

MODEL XT40077

THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.

Installer / assembler:
Leave these instructions with consumer.

To Consumer:
Keep this manual for future reference.

WARNING

!

• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.

CAUTION

!

• Some parts may contain sharp edges

-especially as noted in manual!
Wear protective gloves if necessary.

CET APPAREIL NE DOIT ÊTRE

UTILISÉ QU’À L’EXTÉRIEUR

Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.

À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.

Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.

AVERTISSEMENT

!

• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.

ATTENTION

!

• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.

SP1113-37

5A

LOGO GAUGE NUT

ÉCROU DU

THERMOMÈTRE

52

53

54

55

56

57

58

59

DESCRIPTION ITEM # PART # QTY DESCRIPTION

NO PCE NO QTE

COVER 1 SM64-1B 1 COUVERCLE
HANDLE 2 SP48-19 1 POIGNÉE
GASKET (BAG PACK SP146-24) 3 SP15-14 2 JOINT (SAC SP146-24)
#10-24 WING NUT (BAG PACK SP146-24) 4 SP24-16 2

ÉCROU À OREILLES NO 10-24 (SAC SP146-24)
LOGO HEAT INDICATOR 5 SP23A-30 1 INDICATEUR DE TEMPÉRATURE
LOGO GAUGE NUT 6 SP34-16 1 ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP127-24) 7 SP4-15 1 PINCE DU COUVERCLE (SAC SP127-24)
CANTILEVER WARMING RACK 8 SP97A-3 1 GRILLE CANTILEVER

PORCELAIN COOK GRILLS 9 SP5-3 2 GRILLE PORCELANISÉES
LAVA GRILL 10 SP109-3 1 GRILLE POUR PIERRE DE LAVE
CERAMIC ROCK 11 SP7-28 1 TUILES DE CERAMIQUES

“H” BURNER STAINLESS STEEL 12 SM207A-12 1 BRÛLEUR “H” EN INOX

- COLLECTOR BOX - ELECTRODE 13 SP40-20 1 - GARNITURE DU BRÛLEUR - ÉLECTRODE

- GROUND WIRE 1 - FIL DE MISE À LA TERRE
ROTISSERIE BURNER 14 SP32B-12 1 BRÛLEUR DE LA RÔTISSERIE
HEAT EXCHANGER ASSEMBLY 15 SM47-9 1 ÉCHANGEUR DE CHALEUR
ROTISSERIE ORIFICE BRACKET 16 SM51-6B 1 SUPPORT BRÛLER DE LA RÔTISSERIE
#10 X 0.5” WING SCREW (BAG PACK SP136-24)

17 SP34-21 2

VIS À OREILLES NO 10 X 0.5 PO (SAC SP136-24)
#10-24 X 0.5” BOLT (BAG PACK SP136-24) 18 SP26-18 3 BOULON NO 10-24 X O.5 PO (SAC SP136-24)
#10-24 WING NUT (BAG PACK SP136-24) 19 SP18-16 3 ÉCROU À OREILLES NO 10-24 (SAC136-24)
CASTING LOCK (BAG PACK SP127-24)

20 SP25-16 2 ÉCROU DE LA BASE (SAC SP127-24)
BASE 21 SM48-2B 1 BASE
GREASE CUP CLIP 22 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 23 SM51-31B 1 CONSOLE
CONSOLE DECAL 24 1 DÉCALCOMANIE DE LA CONSOLE
KNOB 25 SP11-7 3 BOUTON
ROTARY IGNITOR 26 SP33-20 1 L’ALLUMEUR ROTATIF
ROTARY IGNITOR KNOB 27 SP5A-7 1 BOUTON À L’ALLUMEUR ROTATIF
#8-32 X 3/8” TYPE C SCREW 28 SP2-21 6 VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP127-24)

29 SP47-18 2

VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)

VALVE HOSE REGULATOR ASSEMBLY 30 SM319A-4 1

SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR

RIGHT HAND LADDER ASSEMBLY 31 SM373-42B 1 CADRE DROIT
LEFT HAND LADDER ASSEMBLY 32 SM372-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 33 1 PLAQUE SIGNALÉTIQUE SÉRIE
BEAM 34 SM49-8B 1 SUPPORT TRANSVERSAL
STEP BOLT (BAG PACK SP127-24) 35 SP49-18 1 BOULON À TÊTE PLATE (SAC SP127-24)
TANK BOLT (BAG PACK SP127-24) 36 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP127-24)
BEAM TAPER WING NUT (BAG PACK SP127-24)

37 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
TANK BRACKET (BAG PACK SP127-24) 38 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP127-24)
7” WHEEL 39 SP16-22 2 ROUE DE 7 PO
HUB CAP 40 SP20-33P 2 CHAPEAU DE MOYEU
WHEEL AXLE (BAG PACK SP127-24) 41 SP11-32 2 ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24) 42 SP28-15 2 VERROU D’ESSIEU (SAC SP127-24)
CASTER PLUG 43 SP5-34B 2 EMBOUT DE FIXATION DE LA ROULETTE
CASTOR 44 SP6-22 2 ROULETTE
LEFT HAND END CAP 45 SP31-33B 1 EMBOUT DE GAUCHE
FRONT PANEL 46 SM42-9B 1 PANNEAU AVANT
RIGHT HAND END CAP 47 SP32-33B 1 EMBOUT DE DROIT
RESIN SHELF TRIM 48 SP27-9P 1 GARNITURE EN RÉSINE

METAL SHELF INSERT

49 SM43-9B 2 ÉTAGÈRE EN MÉTAL

FACTORY ASSEMBLY SM409-42P 1 SUPPORT DU BRÛLEUR LATÉRAL

SIDE BURNER TRIM 50 SP47-9P 1 GARNITURE DU BRÛLEUR LATÉRAL
SIDE BURNER BASE 51 SM41A-2B 1 BASE DU BRÛLEUR LATÉRAL
SIDE BURNER DECAL 52 1 ÉTIQUETTE DU BRÛLEUR LATÉRAL
#8-18 X 1/2” SCREW 53 SP37-21 2 VIS NO 8-18 X 1/2 PO
SIDE BURNER 54 SP52A-12 1 BRÛLEUR LATERAL
SIDE BURNER GRILL 55 SP135-3 1 GRILLE DU BRÛLEUR LATERAL
SIDE BURNER KNOB 56 SP9-7 1 BOUTON DU BRÛLEUR LATERAL
#10-24 WING NUT (BAG PACK SP127-24) 57 SP18-16 2

ÉCROU À OREILLES NO 10-24 (SAC SP127-24)

#10-24 X 1 3/4” SCREW (BAG PACK SP127-24)

58 SP57-18 1

VIS NO 10-24 X 1 3/4

(SAC SP127-24)

BAG PACK/SAC

SP146-24 (2)

BAG PACK

SAC

SP146-24 (2)

BAG PACK/SAC

SP127-24 (1)

IMPORTANT:

Ensure hose assembly does not contact the casting, or any

other parts which will get hot.

IMPORTANT:

Le tuyau ne doit pas être en contact avec le coffre,

ou avec toute autre pièce qui risque de chauffer.

SP1113 XT40077.QXD 3/1/04 9:46 AM Page 1

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D’USAGE ET D’ENTRETIEN, LES CONSIGNES DE SÉCRITÉ À RESPECTER AVANT D’UTILISER L’APPAREIL.

1

BAG PACK/SAC

SP127-24 (2)

BAG PACK

SAC

SP127-24

(1)

BAG PACK/SAC
SP127-24 (1)

BAG PACK/SAC
SP127-24 (2)

BAG PACK/SAC

SP127-24 (2)

Review parts list and exploded
layout before assembly.

Étudiez la liste des pièces et le
plan éclaté avant de procéder
au montage.

IMPORTANT:

To protect paint finish, assemble legs

on cardboard inserts from packaging as shown.

IMPORTANT:

afin de protéger la peinture,
montez les pattes sur des cartons provenant
de l'emballage, tel qu'illustré.

BLACK COLOUR
COULEUR NOIRE
BAG PACK/SAC
SP127-24 (2)

IMPORTANTPosition

Axle Locks (2) as shown.
Placez les dispositifs

de calage de l’essieu
tel qu’illustré.

CAUTION Failure to install can in

clip will cause hot grease to drip from
bottom of grill with risk of fire or property
damage. Use an empty soup can (not
included) to hang from grease clip.

ATTENTION Le fait de pas intaller

un contenant dans la pince permettra à la
graisse chaude de dégoutter du fond de
l’appareil, risquant ainsi de provoquer un
incendie ainsi que des dommages à la
propriété. Installez une boîte de soupe
vide (non incluse) dans la pince.

BAG PACK/SAC
SP127-24 (2)

WHITE
COLOUR
COULEUR
BLANCHE

2A

FRONT PANEL
PANNEAU AVANT

LOCKING TABS
LANGUETTE DE
BLOCAGE

RESIN END CAP
EMBOUT RÉSINE

2B

BAG PACK/SAC SP127-24 (2)

3A

Ensure venturi position over valves

before locking burner into base.

Voyez à ce que les tubes venturi
soient bien situés au-dessus
des soupapes avant de fixer le

brûleur sur la base.

BURNER LOCK
VERROU DU BRÛLEUR

ATTACH IGNITOR
WIRE AND GROUND
WIRE.

ATTACHER LE FIL DE
L'ALLUMEUR AU FIL
DE MISE À LA TERRE.

3B

BAG PACK/SAC
SP136-24
(3)
(3)

BAG PACK/SAC
SP136-24 (2)

4B4A

SHELF LOCK - VERROU DE L’ÉTAGÈRE

BAG PACK/SAC

SP127-24 (2)

BAG PACK/SAC

SP127-24 (1)

BAG PACK/SAC

SP127-24

VALVE LOCK

VERROU DE LA SOUPAPE

ATTACH IGNITOR WIRE
FIXEZ LE FIL DE L’ALLUMEUR

SP1113-37

SP1113 XT40077.QXD 3/1/04 9:46 AM Page 2
