FIESTA XT40073 User Manual

5A

FIESTA BARBEQUES™ LIMITED

2 Walker Drive, Brampton, Ontario L6T 5E1

NO TOOLS REQUIRED!

AUCUN OUTIL N’EST NÉCESSAIRE!

info

MODEL XT40073

THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.

Installer / assembler:
Leave these instructions with consumer.

To Consumer:
Keep this manual for future reference.

WARNING

!

• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.

CAUTION

!

• Some parts may contain sharp edges

-especially as noted in manual!
Wear protective gloves if necessary.

CET APPAREIL NE DOIT ÊTRE

UTILISÉ QU’À L’EXTÉRIEUR

Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.

À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.

Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.

AVERTISSEMENT

!

• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.

ATTENTION

!

• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.

DYNASTY

SP734A-37

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

27

28

29

30

31

33

34

39

40

41

42

43

38

37

36

44

59

54

49

50

26

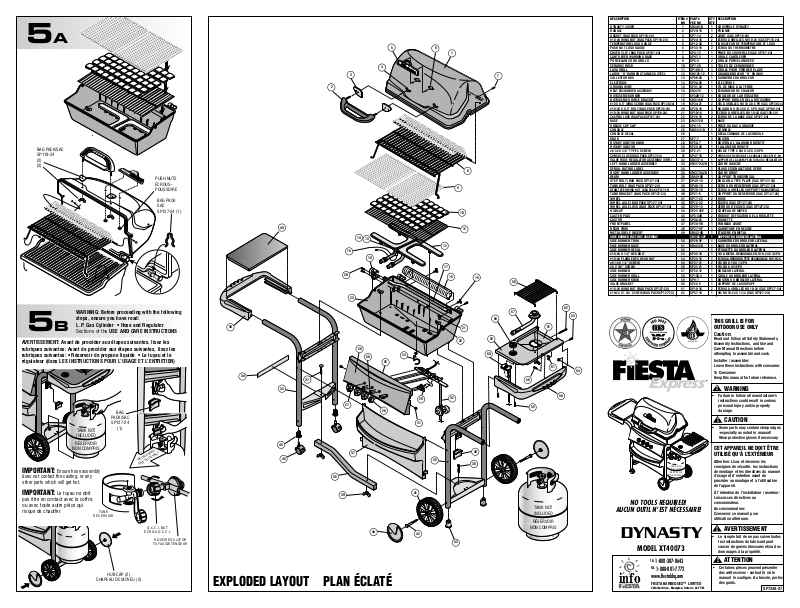

EXPLODED LAYOUT PLAN ÉCLATÉ

5B

35

32

45

46

47

48

51

52

55

57

58

60

61

TANK NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

TANK NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

BAG PACK/SAC
SP118-24
(2)
(2)

BAG PACK
SAC
SP127-24 (1)

PUSH NUTS
ÉCROUS­POUSSOIRE

TANK

RÉSERVOIR

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le
régulateur (dans LES INSTRUCTIONS POUR L’USAGE ET L’ENTRETIEN)

WARNING: Before proceeding with the following
steps, ensure you have read:
L.P. Gas Cylinder • Hose and Regulator
Sections of the USE AND CARE INSTRUCTIONS

53

DESCRIPTION ITEM # PART # QTY DESCRIPTION

NO PCE NO QTE

DYNASTY COVER 1 SM48-1B 1 COUVERCLE DYNASTY
HANDLE 2 SP29-19 1 POIGNÉE
GASKET (BAG PACK SP118-24) 3 SP7-14 2 JOINT (SAC SP118-24)
#10-24 WING NUT (BAG PACK SP118-24) 4 SP24-16 2

ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
TEMPERATURE LOGO GAUGE 5 SP12-30 1 INDICATEUR DE TEMPÉRATURE ET LOGO
PUSH NUT LOGO GAUGE 6 SP33-16 2 ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP127-24) 7 SP4-15 1 PINCE DU COUVERCLE (SAC SP127-24)
CANTILEVER WARMING RACK 8 SP97-3 1 GRILLE CANTILEVER

PORCELAIN COOK GRILLS 9 SP5-3 2 GRILLE PORCELANISÉES
CERAMIC ROCK 10 SP7-28 1 TUILES DE CERAMIQUES
LAVA GRILL 11 SP109-3 1 GRILLE POUR PIERRE DE LAVE

LARGE “H” BURNER STAINLESS STEEL 12 SM125-12 1 GRANDE BRÛLEUR “H” EN INOX
COLLECTOR BOX 13 SP8B-20 1 GARNITURE DU BRÛLEUR
ELECTRODE 14 SP9A-20 1 ÉLECTRODE
GROUND WIRE 15 SP31-20 1 FIL DE MISE À LA TERRE
HEAT EXCHANGER ASSEMBLY 16 SM47-9 1 ÉCHANGEUR DE CHALEUR
ROTISSERIE BURNER 17 SP32B-12 1 BRÛLEUR DE LA RÔTISSERIE
ROTISSERIE ORIFICE BRACKET 18 SM51-6B 1 SUPPORT BRÛLER DE LA RÔTISSERIE
#10 X 0.5” WING SCREW (BAG PACK SP136-24)

19 SP34-21 2

VIS À OREILLES NO 10 X 0.5 PO (SAC SP136-24)
#10-24 X 0.5” BOLT (BAG PACK SP136-24) 20 SP26-18 3 BOULON NO 10-24 X O.5 PO (SAC SP136-24)
#10-24 WING NUT (BAG PACK SP136-24) 21 SP18-16 3 ÉCROU À OREILLES NO 10-24 (SAC136-24)
CASTING LOCK (BAG PACK SP127-24)

22 SP25-16 2 ÉCROU DE LA BASE (SAC SP127-24)
BASE 23 SM37-2B 1 BASE
GREASE CUP CLIP 24 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 25 SM51-31B 1 CONSOLE
CONSOLE DECAL 26 1 DÉCALCOMANIE DE LA CONSOLE
KNOB 27 SP7-7 3 BOUTON
ROTARY IGNITOR KNOB 28 SP5A-7 1 BOUTON À L’ALLUMEUR ROTATIF
ROTARY IGNITOR 29 SP33-20 1 L’ALLUMEUR ROTATIF
#8-32 X 3/8” TYPE C SCREW 30 SP2-21 6 VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP127-24)

31 SP47-18 2

VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)

VALVE HOSE REGULATOR ASSEMBLY (VHR) 32 SM317-4 1

SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR

LEFT HAND LADDER ASSEMBLY 33 SM372-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 34 1 PLAQUE SIGNALÉTIQUE SÉRIE
RIGHT HAND LADDER ASSEMBLY 35 SM373-42B 1 CADRE DROIT
BEAM 36 SM49-8B 1 SUPPORT TRANSVERSAL
STEP BOLT (BAG PACK SP127-24) 37 SP49-18 2 BOULON À TÊTE PLATE (SAC SP127-24)
TANK BOLT (BAG PACK SP127-24) 38 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP127-24)

BEAM TAPER WING NUT (BAG PACK SP127-24)

39 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
TANK BRACKET (BAG PACK SP127-24) 40 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP127-24)
WHEEL 41 SP17-22 2 ROUE
WHEEL AXLE (BAG PACK SP127-24) 42 SP12-32 2 ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24) 43 SP29-15 2 VERROU D’ESSIEU (SAC SP127-24)

HUB CAP 44 SP21-33P 2 CHAPEAU DE MOYEU
CASTER PLUG 45 SP5-34B 2 EMBOUT DE FIXATION DE LA ROULETTE
CASTOR 46 SP8A-22 2 ROULETTE

FRONT PANEL 47 SP28-9B 1 PANNEAU AVANT
RESIN TRIM 48 SP27-9P 1 GARNITURE EN RÉSINE
METAL SHELF INSERT 49 SM43-9B 1 ÉTAGÈRE EN MÉTAL

SIDE BURNER FACTORY ASSEMBLY SM388-42P 1 SUPPORT DU BRÛLEUR LATÉRAL

SIDE BURNER TRIM 50 SP26-9P 1 GARNITURE DU BRÛLEUR LATÉRAL
SIDE BURNER BASE 51 SM41-2B 1 BASE DU BRÛLEUR LATÉRAL
SIDE BURNER DECAL 52 1 ÉTIQUETTE DU BRÛLEUR LATÉRAL
#10-24 X 1/2” HEX BOLT 53 SP32-18 1 VIS À MÉTAL HEXAGONALE NO 10-24 X 1/2PO
#10-24 FLANGE HEX HEAD NUT 54 SP23-16 1 ÉCROU À REBORD À TÊTE HEXAGONALE NO 10-24
#8-18 X 1/2” SCREW 55 SP37-21 2 VIS NO 8-18 X 1/2 PO
#8 X 3/8” SCREW 56 SP21-21 1 VIS NO 8 X 3/8 PO
SIDE BURNER 57 SP52-12 1 BRÛLEUR LATERAL
SIDE BURNER GRILL 58 SP135-3 1 GRILLE DU BRÛLEUR LATERAL
SIDE BURNER KNOB 59 SP9-7 1 BOUTON DU BRÛLEUR LATERAL
VALVE BRACKET 60 SP22-6 1 SUPPORT DE LA SOUPAPE
#10-24 WING NUT (BAG PACK SP127-24) 61 SP18-16 2

ÉCROU À OREILLES NO 10-24

(SAC SP127-24)

#10-24 X 1 3/4” SCREW

(BAG PACK SP127-24)

62 SP57-18 1

VIS NO 10-24 X 1 3/4

(SAC SP127-24)

62

56

IMPORTANT:

Ensure hose assembly
does not contact the casting, or any
other parts which will get hot.

IMPORTANT:

Le tuyau ne doit
pas être en contact avec le coffre,
ou avec toute autre pièce qui
risque de chauffer.

TANK NOT

INCLUDED

RÉSERVOIR

NON COMPRIS

HOSE/REGULATOR

TUYAU/DÉTENDEUR

Q.C.C.I. NUT

ÉCROU Q.C.C.I.

HUB CAP (2)

CHAPEAU DE MOYEU (2)

BAG

PACK/SAC

SP127-24

(1)

FACING FRO

NT

FACE AU DEVANT

TEL.

1-800-387-8643

FAX

1-888-801-7772

www.fiestabbq.com

4B4A3B

BAG PACK/SAC
SP136-24
(3)
(3)

BAG PACK/SAC
SP136-24 (2)

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D’USAGE ET D’ENTRETIEN, LES CONSIGNES DE SÉCRITÉ À RESPECTER AVANT D’UTILISER L’APPAREIL.

3A

Ensure venturi position over valves

before locking burner into base.

Voyez à ce que les tubes venturi
soient bien situés au-dessus des
soupapes avant de fixer le brûleur

sur la base.

BURNER LOCK
VERROU DU BRÛLEUR

ATTACH IGNITOR
WIRE AND GROUND
WIRE.

ATTACHER LE FIL DE
L'ALLUMEUR AU FIL
DE MISE À LA TERRE.

SP734A-37

SHELF LOCK - VERROU DE L’ÉTAGÈRE

BAG PACK/SAC

SP127-24 (2)

BAG PACK/SAC

SP127-24 (1)

BAG PACK/SAC

SP127-24

VALVE LOCK

VERROU DE LA SOUPAPE

1

IMPORTANT

Position Axle Locks (2)
as shown.

Placez les dispositifs
de calage de l’essieu
tel qu’illustré.

BAG PACK/SAC

SP127-24 (2)

BAG PACK

SAC

SP127-24

(1)

BAG PACK/SAC
SP127-24 (1)

BAG PACK/SAC
SP127-24 (2)

BAG PACK/SAC

SP127-24 (2)

2A

CAUTION Failure to install can in clip

will cause hot grease to drip from bottom
of grill with risk of fire or property
damage. Use an empty soup can (not
included) to hang from grease clip.

ATTENTION Le fait de pas intaller

un contenant dans la pince permettra à la
graisse chaude de dégoutter du fond de
l’appareil, risquant ainsi de provoquer un
incendie ainsi que des dommages à la
propriété. Installez une boîte de soupe
vide (non incluse) dans la pince.

BAG PACK/SAC SP127-24 (2)
WHITE
COLOUR
COULEUR
BLANCHE

2B

BAG PACK/SAC SP127-24 (2)

ATTACH IGNITOR WIRE
FIXEZ LE FIL DE L’ALLUMEUR

Review parts list and exploded
layout before assembly.

Étudiez la liste des pièces et le
plan éclaté avant de procéder au
montage.

IMPORTANT:

To protect paint finish, assemble legs

on cardboard inserts from packaging as shown.

IMPORTANT:

afin de protéger la peinture,
montez les pattes sur des cartons provenant
de l'emballage, tel qu'illustré.

BLACK COLOUR
COULEUR NOIRE
BAG PACK/SAC
SP127-24 (2)
