FIESTA XT40065 User Manual

TANK NOT

INCLUDED

RÉSERVOIR

NON COMPRIS

1

2

3

4

5

6

7

8

9

10

11

12

13 14

15

16

17

18

19

20

21

23

24

25

27

28

29

30

31

32

33

34

35

40

38

41

42

44

39

37

36

26

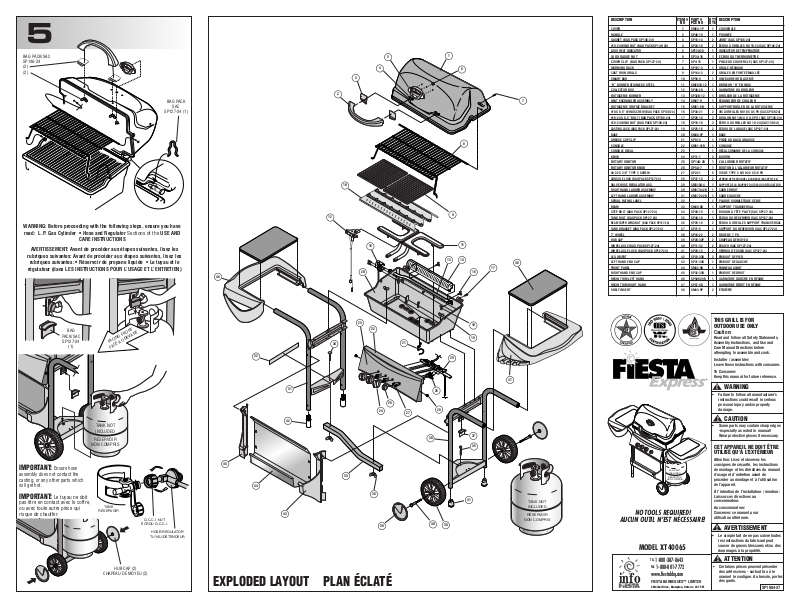

EXPLODED LAYOUT PLAN ÉCLATÉ

22

43

DESCRIPTION ITEM # PART # QTY DESCRIPTION

NO PCE NO QTE

COVER 1 SM64-1P 1 COUVERCLE
HANDLE 2 SP48-19 1 POIGNÉE
GASKET (BAG PACK SP146-24) 3 SP15-14 2 JOINT (SAC SP146-24)
#10-24 WING NUT (BAG PACK SP146-24) 4 SP24-16 2

ÉCROU À OREILLES NO 10-24 (SAC SP146-24)

LOGO HEAT INDICATOR 5 SP23A-30 1 INDICATEUR DE TEMPÉRATURE
LOGO GAUGE NUT 6 SP34-16 1 ÉCROU DU THERMOMÈTRE

COVER CLIP (BAG PACK SP127-24) 7 SP4-15 1 PINCE DU COUVERCLE (SAC SP127-24)

WARMING RACK 8 SP107-3 1 GRILLE-RÉCHAUD
CAST IRON GRILLS 9 SP144-3 2 GRILLES EN FONTE ÉMAILLÉE
SMART BAR 10 SP56-9 1 UNE

BARRE INTELLIGENTE
“H” BURNER STAINLESS STEEL 11 SM207A-12 1 BRÛLEUR “H” EN INOX
COLLECTOR BOX 12 SP40-20 1 GARNITURE DU BRÛLEUR

ROTISSERIE BURNER 13 SP32B-12 1 BRÛLEUR DE LA RÔTISSERIE
HEAT EXCHANGER ASSEMBLY 14 SM47-9 1 ÉCHANGEUR DE CHALEUR
ROTISSERIE ORIFICE BRACKET 15 SM51-6B 1 SUPPORT BRÛLER DE LA RÔTISSERIE
#10 X 0.5” WING SCREW (BAG PACK SP136-24)

16 SP34-21 2

VIS À OREILLES NO 10 X 0.5 PO (SAC SP136-24)
#10-24 X 0.5” BOLT (BAG PACK SP136-24) 17 SP26-18 3 BOULON NO 10-24 X O.5 PO (SAC SP136-24)
#10-24 WING NUT (BAG PACK SP136-24) 18 SP18-16 3 ÉCROU À OREILLES NO 10-24 (SAC136-24)

CASTING LOCK (BAG PACK SP127-24)

19 SP25-16 2 ÉCROU DE LA BASE (SAC SP127-24)
BASE 20 SM48-2P 1 BASE
GREASE CUP CLIP 21 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 22 SM51-31B 1 CONSOLE
CONSOLE DECAL 23 1 DÉCALCOMANIE DE LA CONSOLE
KNOB 24 SP11-7 3 BOUTON

ROTARY IGNITOR 25 SP14A-20 1 L’ALLUMEUR ROTATIF
ROTARY IGNITOR KNOB 26 SP5A-7 1 BOUTON À L’ALLUMEUR ROTATIF

#8-32 X 3/8” TYPE C SCREW 27 SP2-21 6 VIS DE TYPE C NO 8-32 X 3/8 PO
CONSOLE LOCK (BAG PACK SP127-24)

28 SP47-18 2

VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)

VALVE HOSE REGULATOR ASS. 29 SM315A-4 1

SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR

RIGHT HAND LADDER ASSEMBLY 30 SM373-42B 1 CADRE DROIT
LEFT HAND LADDER ASSEMBLY 31 SM372-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 32 1 PLAQUE SIGNALÉTIQUE SÉRIE
BEAM 33 SM49-8B 1 SUPPORT TRANSVERSAL
STEP BOLT (BAG PACK SP127-24) 34 SP49-18 1 BOULON À TÊTE PLATE (SAC SP127-24)
TANK BOLT (BAG PACK SP127-24) 35 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP127-24)
BEAM TAPER WING NUT (BAG PACK SP127-24)

36 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
TANK BRACKET (BAG PACK SP127-24) 37 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP127-24)
7” WHEEL 38 SP16-22 2 ROUE DE 7 PO
HUB CAP 39 SP20-33P 2 CHAPEAU DE MOYEU
WHEEL AXLE (BAG PACK SP127-24) 40 SP11-32 2 ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24) 41 SP28-15 2 VERROU D’ESSIEU (SAC SP127-24)
LEG INSERT 42 SP23-33B 2 EMBOUT DE PIED
LEFT HAND END CAP 43 SP31-33B 1 EMBOUT DE GAUCHE
FRONT PANEL 44 SM42-9B 1 PANNEAU AVANT
RIGHT HAND END CAP 45 SP32-33B 1 EMBOUT DE DROIT
RESIN TRIM LEFT HAND 46 SP5002-9B 1 GARNITURE GAUCHE EN RÉSINE
RESIN TRIM RIGHT HAND 47 SP67-9B 1 GARNITURE

DROIT EN RÉSINE

SHELF INSERT 48 SM43-9P 2

ÉTAGÈRE

45

5

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les

rubriques suivantes: Avant de procéder aux étapes suivantes, lisez les

rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le

régulateur (dans LES INSTRUCTIONS POUR L’USAGE ET L’ENTRETIEN)

WARNING: Before proceeding with the following steps, ensure you have

read: L.P. Gas Cylinder • Hose and Regulator Sections of the USE AND

CARE INSTRUCTIONS

TANK NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

TEL.

1-800-387-8643

FAX

1-888-801-7772

www.fiestabbq.com

FIESTA BARBEQUES™ LIMITED

2 Walker Drive, Brampton, Ontario L6T 5E1

NO TOOLS REQUIRED!

AUCUN OUTIL N’EST NÉCESSAIRE!

info

MODEL XT40065

THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.

Installer / assembler:
Leave these instructions with consumer.

To Consumer:
Keep this manual for future reference.

WARNING

!

• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.

CAUTION

!

• Some parts may contain sharp edges

-especially as noted in manual!
Wear protective gloves if necessary.

CET APPAREIL NE DOIT ÊTRE

UTILISÉ QU’À L’EXTÉRIEUR

Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.

À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.

Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.

AVERTISSEMENT

!

• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.

ATTENTION

!

• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.

SP1084-37

TANK

RÉSERVOIR

FACING FRONT

FACE AU DEVANT

IMPORTANT:

Ensure hose
assembly does not contact the
casting, or any other parts which
will get hot.

IMPORTANT:

Le tuyau ne doit
pas être en contact avec le coffre,
ou avec toute autre pièce qui
risque de chauffer.

TANK NOT

INCLUDED

RÉSERVOIR

NON COMPRIS

HOSE/REGULATOR

TUYAU/DÉTENDEUR

Q.C.C.I. NUT

ÉCROU Q.C.C.I.

HUB CAP (2)

CHAPEAU DE MOYEU (2)

BAG

PACK/SAC

SP127-24

(1)

BAG PACK/SAC
SP146-24
(2)
(2)

BAG PACK

SAC

SP127-24 (1)

46

47

48

4

B

4

A

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D’USAGE ET D’ENTRETIEN, LES CONSIGNES DE SÉCRITÉ À RESPECTER AVANT D’UTILISER L’APPAREIL.

2B

BAG PACK/SAC
SP127-24 (2)

1

BAG PACK/SAC

SP127-24 (2)

BAG PACK

SAC

SP127-24

(1)

BAG PACK/SAC
SP127-24 (1)

BAG PACK/SAC
SP127-24 (2)

BAG PACK/SAC

SP127-24 (2)

Review parts list and exploded
layout before assembly.

Étudiez la liste des pièces et le
plan éclaté avant de procéder
au montage.

IMPORTANT:

To protect paint finish, assemble legs

on cardboard inserts from packaging as shown.

IMPORTANT:

afin de protéger la peinture,
montez les pattes sur des cartons provenant
de l'emballage, tel qu'illustré.

BLACK COLOUR
COULEUR NOIRE
BAG PACK/SAC
SP127-24 (2)

IMPORTANTPosition

Axle Locks (2) as shown.
Placez les dispositifs

de calage de l’essieu
tel qu’illustré.

CAUTION Failure to install can in

clip will cause hot grease to drip from
bottom of grill with risk of fire or property
damage. Use an empty soup can (not
included) to hang from grease clip.

ATTENTION Le fait de pas intaller

un contenant dans la pince permettra à la
graisse chaude de dégoutter du fond de
l’appareil, risquant ainsi de provoquer un
incendie ainsi que des dommages à la
propriété. Installez une boîte de soupe
vide (non incluse) dans la pince.

BAG PACK/SAC
SP127-24 (2)

WHITE
COLOUR
COULEUR
BLANCHE

2A

FRONT PANEL
PANNEAU AVANT

LOCKING TABS
LANGUETTE DE
BLOCAGE

RESIN END CAP
EMBOUT RÉSINE

SP1084-37

3

B

BAG PACK/SAC
SP136-24
(3)
(3)

BAG PACK/SAC
SP136-24 (2)

SHELF LOCK
VERROU DE L’ÉTAGÈRE

3A

Ensure venturi position over valves

before locking burner into base.

Voyez à ce que les tubes venturi
soient bien situés au-dessus
des soupapes avant de fixer le

brûleur sur la base.

BURNER LOCK
VERROU DU BRÛLEUR

ATTACH IGNITOR
WIRE AND GROUND
WIRE.

ATTACHER LE FIL DE
L'ALLUMEUR AU FIL
DE MISE À LA TERRE.
