Fiesta XT40046 Assembly Manual

5A

1-800-387-8643

FIESTA BARBEQUES™ LIMITED

2 Walker Drive, Brampton, Ontario L6T 5E1

NO TOOLS REQUIRED!

AUCUN OUTIL N’EST NÉCESSAIRE!

info

MODEL XT40046

THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.

Installer / assembler:
Leave these instructions with consumer.

To Consumer:
Keep this manual for future reference.

WARNING

!

• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.

CAUTION

!

• Some parts may contain sharp edges

-especially as noted in manual!
Wear protective gloves if necessary.

CET APPAREIL NE DOIT ÊTRE

UTILISÉ QU’À L’EXTÉRIEUR

Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.

À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.

Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.

AVERTISSEMENT

!

• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.

ATTENTION

!

• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.

SP967-37

1

2

3

4

5

6

7

8

9

10

11

12

13

15

16

17

18

19

20

21

22

23

24

25

27

28

29

30

31

34

35

39

41

43

38

37

36

44

26

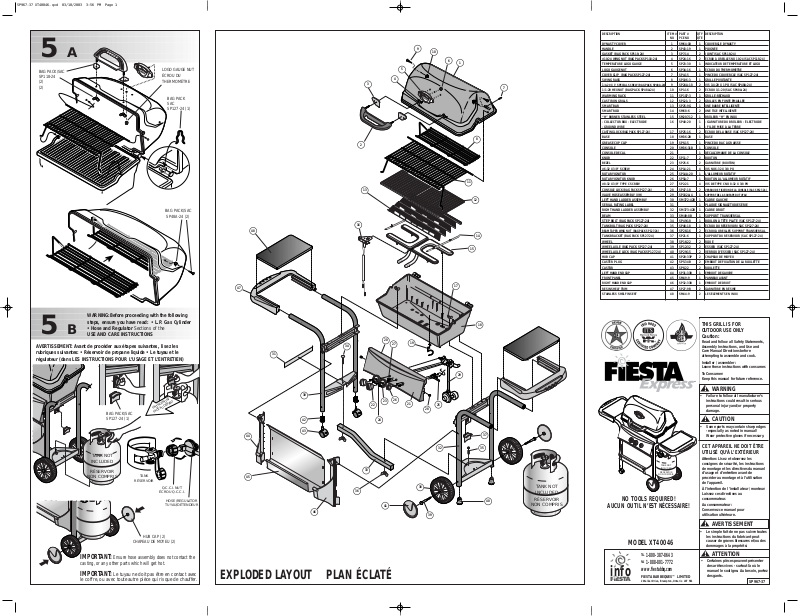

EXPLODED LAYOUT PLAN ÉCLATÉ

33

32

45

46

47

48

BAG PACK/SAC
SP118-24
(2)
(2)

BAG PACK
SAC
SP127-24 (1)

DESCRIPTION ITEM # PART # QTY DESCRIPTION

NO PCE NO QTE

DYNASTY COVER 1 SM64-1B 1 COUVERCLE DYNASTY
HANDLE 2 SP43-19 1 POIGNÉE
GASKET (BAG PACK SP118-24) 3 SP7-14 2 JOINT (SAC SP118-24)
#10-24 WING NUT (BAG PACK SP118-24) 4 SP24-16 2

ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
TEMPERATURE LOGO GAUGE 5 SP23-30 1 INDICATEUR DE TEMPÉRATURE ET LOGO
LOGO GAUGE NUT 6 SP34-16 1 ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP127-24) 7 SP4-15 1 PINCE DU COUVERCLE (SAC SP127-24)
SWING RACK 8 SP106-3 1 GRILLE PIVOTANTE
1/4-20 X 1" SPECIAL SCREW (BAG PACK SP48A-24) 9 SP24A-18 2

VIS

1/4-20 X 1 PO (SAC SP48A-24)

1/1-20 HEX NUT (BAG PACK SP48A-24) 10 SP1-16 2 ÉCROU 1/1-20 (SAC SP48A-24)

WARMING RACK 11 SP107-3 1 GRILLE-RÉCHAUD

CAST IRON GRILLS 12 SP121-3 2 GRILLES EN FONTE ÉMAILLÉE

SMART BAR 13 SP25-9G 1 UNE

BARRE INTELLIGENTE

SMART ROD 14 SM68-6 2 UNE

TIGE INTELLIGENTE

“H” BURNER STAINLESS STEEL 15 SM207-12 1 BRÛLEUR “H” EN INOX

- COLLECTOR BOX - ELECTRODE 16 SP40-20 1 - GARNITURE DU BRÛLEUR - ÉLECTRODE

- GROUND WIRE 1 - FIL DE MISE À LA TERRE
CASTING LOCK (BAG PACK SP127-24)

17 SP25-16 2 ÉCROU DE LA BASE (SAC SP1

27

-24)
BASE 18 SM36-2B 1 BASE
GREASE CUP CLIP 19 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 20 SM36-31B 1 CONSOLE
CONSOLE DECAL 21 1 DÉCALCOMANIE DE LA CONSOLE
KNOB 22 SP11-7 2 BOUTON

BEZEL 23 SP25-6 2 GARNITURE (BOUTON)
#6-32 X 3/8” SCREW 24 SP14-21 4 VIS NO 6-32 X 3/8 PO

ROTARY IGNITOR 25 SP14A-20 1 L’ALLUMEUR ROTATIF
ROTARY IGNITOR KNOB 26 SP5A-7 1 BOUTON À L’ALLUMEUR ROTATIF

#8-32 X 3/8” TYPE C SCREW 27 SP2-21 4 VIS DE TYPE C NO 8-32 X 3/8 PO

CONSOLE LOCK (BAG PACK SP127-24)

28 SP47-18 2

VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)

VALVE HOSE ASSEMBLY (VH) 29 SP182A-4 1

SUPPORT DE LA SOUPAPE DU TUYAU

LEFT HAND LADDER ASSEMBLY 30 SM372-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 31 1 PLAQUE SIGNALÉTIQUE SÉRIE
RIGHT HAND LADDER ASSEMBLY 32 SM373-42B 1 CADRE DROIT
BEAM 33 SM49-8B 1 SUPPORT TRANSVERSAL
STEP BOLT (BAG PACK SP127-24) 34 SP49-18 1 BOULON À TÊTE PLATE (SAC SP127-24)

TANK BOLT (BAG PACK SP127-24) 35 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP127-24)

BEAM TAPER WING NUT (BAG PACK SP127-24)

36 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL

TANK BRACKET (BAG PACK SP127-24) 37 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP127-24)

WHEEL 38 SP16-22 2 ROUE
WHEEL AXLE (BAG PACK SP1

27

-24) 39 SP12-32 2 ESSIEU (SAC SP127-24)

WHEEL AXLE LOCK (BAG PACK SP127-24) 40 SP29-15 2 VERROU D’ESSIEU (SAC SP127-24)

HUB CAP 41 SP20-33P 2 CHAPEAU DE MOYEU
CASTER PLUG 42 SP5-34B 2 EMBOUT DE FIXATION DE LA ROULETTE
CASTOR 43 SP6-22 2 ROULETTE

LEFT HAND END CAP 44 SP31-33B 1 EMBOUT DE GAUCHE
FRONT PANEL 45 SM49-9 1 PANNEAU AVANT
RIGHT HAND END CAP 46 SP32-33B 1 EMBOUT DE DROIT
RESIN SHELF TRIM 47 SP27-9B 2 GARNITURE EN RÉSINE
STAINLESS SHELF INSERT 48 SM44-9 2 LES ÉLÉMENTS EN INOX

IMPORTANT:

Ensure hose assembly does not contact the

casting, or any other parts which will get hot.

IMPORTANT:

Le tuyau ne doit pas être en contact avec

le coffre, ou avec toute autre pièce qui risque de chauffer.

LOGO GAUGE NUT
ÉCROU DU
THERMOMÈTRE

14

TANK NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

WARNING:Before proceeding with the following
steps, ensure you have read: • L.P. Gas Cylinder

• Hose and Regulator Sections of the
USE AND CARE INSTRUCTIONS

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le
régulateur (dans LES INSTRUCTIONS POUR L’USAGE ET L’ENTRETIEN)

TANK NOT

INCLUDED

RÉSERVOIR

NON COMPRIS

FACING FRONT

FACE AU DEVANT

5

B

BAG PACK/SAC
SP127-24 (1)

HUB CAP (2)

CHAPEAU DE MOYEU (2)

TANK

RÉSERVOIR

HOSE/REGULATOR

TUYAU/DÉTENDEUR

Q.C.C.I.NUT

ÉCROU Q.C.C.I.

TANK NOT

INCLUDED

RÉSERVOIR

NON COMPRIS

40

42

BAG PACK/SAC

SP48A-24 (2)

SP967-37 XT40046.qxd 03/10/2003 3:56 PM Page 1

TEL.

FAX

1-888-801-7772

www.fiestabbq.com

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D’USAGE ET D’ENTRETIEN, LES CONSIGNES DE SÉCRITÉ À RESPECTER AVANT D’UTILISER L’APPAREIL.

2B

BAG PACK/SAC SP127-24 (2)

CAUTION Failure to install can in

clip will cause hot grease to drip from
bottom of grill with risk of fire or property
damage. Use an empty soup can (not
included) to hang from grease clip.

ATTENTION Le fait de pas intaller

un contenant dans la pince permettra à la
graisse chaude de dégoutter du fond de
l’appareil, risquant ainsi de provoquer un
incendie ainsi que des dommages à la
propriété. Installez une boîte de soupe
vide (non incluse) dans la pince.

BAG PACK/SAC
SP127-24 (2)

WHITE
COLOUR
COULEUR
BLANCHE

2A

FRONT PANEL
PANNEAU AVANT

LOCKING TABS
LANGUETTE DE
BLOCAGE

RESIN END CAP
EMBOUT RÉSINE

4

A

SHELF LOCK
VERROU DE L’ÉTAGÈRE

3

Ensure venturi position over valves before locking burner into base.
Voyez à ce que les tubes venturi soient bien situés au-dessus
des soupapes avant de fixer le brûleur sur la base.

BURNER LOCK
VERROU DU BRÛLEUR

ATTACH IGNITOR
WIRE AND GROUND
WIRE.

ATTACHER LE FIL DE
L'ALLUMEUR AU FIL
DE MISE À LA TERRE.

BAG PACK/SAC
SP127-24 (2)

BAG PACK/SAC
SP127-24 (1)

BLACK COLOUR
COULEUR NOIRE
BAG PACK/SAC
SP127-24 (2)

BAG PACK/SAC
SP127-24 (1)

Review parts list and exploded layout before assembly.
Étudiez la liste des pièces et le plan éclaté avant de

procéder au montage.

IMPORTANT:

To protect paint finish, assemble legs

on cardboard inserts from packaging as shown.

IMPORTANT:

afin de protéger la peinture,
montez les pattes sur des cartons provenant
de l'emballage, tel qu'illustré.

1A

1B

IMPORTANT

Position Axle Locks (2) as shown.
Placez les dispositifs de calage de

l’essieu tel qu’illustré.

BAG PACK/SAC

SP127-24 (2)

BAG PACK/SAC

SP127-24 (2)

SP967-37

4

B

SP967-37 XT40046.qxd 03/10/2003 3:56 PM Page 2
