Fiesta XT34555 User Manual

5A

FIESTA BARBEQUES™ LIMITED

2 Walker Drive, Brampton, Ontario L6T 5E1

NO TOOLS REQUIRED!

AUCUN OUTIL N’EST NÉCESSAIRE!

info

MODEL XT34555

THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.

Installer / assembler:
Leave these instructions with consumer.

To Consumer:
Keep this manual for future reference.

WARNING

!

• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.

CAUTION

!

• Some parts may contain sharp edges

-especially as noted in manual!
Wear protective gloves if necessary.

CET APPAREIL NE DOIT ÊTRE

UTILISÉ QU’À L’EXTÉRIEUR

Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.

À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.

Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.

AVERTISSEMENT

!

• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.

ATTENTION

!

• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.

OPTIMAOPTIMA

™

SP715A-37

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

22

21

22

23

24

25

27

28

29

30

31

32

33

34

39

40

41

42

43

38

37

44

45

36

46

47

48

48

47

26

DESCRIPTION ITEM # PART # QTY DESCRIPTION

NO PCE NO QTE

DYNASTY COVER 1 SM49-1P 1 COUVERCLE DYNASTY
HANDLE 2 SP29-19 1 POIGNÉE
GASKET (BAG PACK SP118-24) 3 SP7-14 2 JOINT (SAC SP118-24)
#10-24 WING NUT (BAG PACK SP118-24) 4 SP24-16 2

ÉCROU À OREILLES NO 10-24 (SAC SP118-24)
TEMPERATURE LOGO GAUGE 5 SP12-30 1 INDICATEUR DE TEMPÉRATURE ET LOGO
PUSH NUT LOGO GAUGE 6 SP33-16 2 ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP128-24) 7 SP4-15 1 PINCE DU COUVERCLE (SAC SP128-24)
CANTILEVER WARMING RACK 8 SP129-3 1 GRILLE CANTILEVER
PORCELAIN COOK GRILLS 9 SP105-3 1 GRILLE PORCELANISÉES
CERAMIC ROCK 60 PIECES 10 SP6-28 1 TUILES DE CERAMIQUES (60 MORCEAUX)
LAVA GRILL 11 SP35-3 1 GRILLE POUR PIERRE DE LAVE
SMALL “H” BURNER STAINLESS STEEL 12 SM130-12 1 PETIT BRÛLEUR “H” EN INOX
COLLECTOR BOX 13 SP8B-20 1 GARNITURE DU BRÛLEUR
ELECTRODE 14 SP9A-20 1 ÉLECTRODE
GROUND WIRE 15 SP31-20 1 FIL DE MISE À LA TERRE
CASTING LOCK

(BAG PACK SP127-24)

16 SP25-16 2 ÉCROU DE LA BASE (SAC SP127-24)
BASE 17 SM33-2P 1 BASE
HEAT EXCHANGER ASSEMBLY 18 SM47-9 1 ÉCHANGEUR DE CHALEUR
ROTISSERIE BURNER 19 SP37A-12 1 BRÛLEUR DE LA RÔTISSERIE
ROTISSERIE ORIFICE BRACKET 20 SM51-6B 1 SUPPORT BRÛLER DE LA RÔTISSERIE

#10 X 0.5” WING SCREW (BAG PACK SP136-24)

21 SP34-21 2

VIS À OREILLES NO 10 X 0.5 PO (SAC SP136-24)

#10-24 X 0.5” BOLT (BAG PACK SP136-24) 22 SP26-18 3 BOULON NO 10-24 X O.5 PO (SAC SP136-24)
#10-24 WING NUT (BAG PACK SP136-24) 23 SP18-16 3 ÉCROU À OREILLES NO 10-24 (SAC136-24)
GREASE CUP CLIP 24 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 25 SM52-31B 1 CONSOLE
CONSOLE DECAL 26 1 DÉCALCOMANIE DE LA CONSOLE
CONSOLE LOCK (BAG PACK SP127-24)

27 SP47-18 2

VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)

VALVE HOSE ASS. (VH) NATURAL GAS 28 SP326-4 1

SUPPORT DE LA SOUPAPE DU TUYAU - GAZ NATUREL

KNOB 29 SP7-7 3 BOUTON
ROTARY IGNITOR KNOB 30 SP5A-7 1 BOUTON À L’ALLUMEUR ROTATIF
#8-32 X 3/8” TYPE C SCREW 31 SP2-21 6 VIS DE TYPE C NO 8-32 X 3/8 PO
ROTARY IGNITOR 32 SP14A-20 1 L’ALLUMEUR ROTATIF
LEFT HAND LADDER ASSEMBLY 33 SM372-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 34 1 PLAQUE SIGNALÉTIQUE SÉRIE
RIGHT HAND LADDER ASSEMBLY 35 SM379-42B 1 CADRE DROIT
BEAM 36 SM48-8B 1 SUPPORT TRANSVERSAL
STEP BOLT (BAG PACK SP127-24) 37 SP49-18 2 BOULON À TÊTE PLATE (SAC SP127-24)

BEAM TAPER WING NUT (BAG PACK SP127-24)

38 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
HOSE CLAMP NATURAL GAS 39 SP34-15 1 CRAMPON DE TUYAU - NATUREL
7” WHEEL 40 SP16-22 2 ROUE DE 7 PO
WHEEL AXLE (BAG PACK SP127-24) 41 SP12-32 2 ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24) 42 SP29-15 2 VERROU D’ESSIEU (SAC SP127-24)
HUB CAP 43 SP20-33P 2 CHAPEAU DE MOYEU
CASTOR INSERT 44 SP5-34 2 SUPPORT DE ROULETTE
CASTOR 45 SP6-22 2 ROULETTE
FRONT PANEL 46 SP29-9P 1 PANNEAU AVANT
METAL SHELF 47 SM43-9B 2 ÉTAGÈRE EN MÉTAL
RESIN TRIM 48 SP27-9P 2 GARNITURE EN RÉSINE

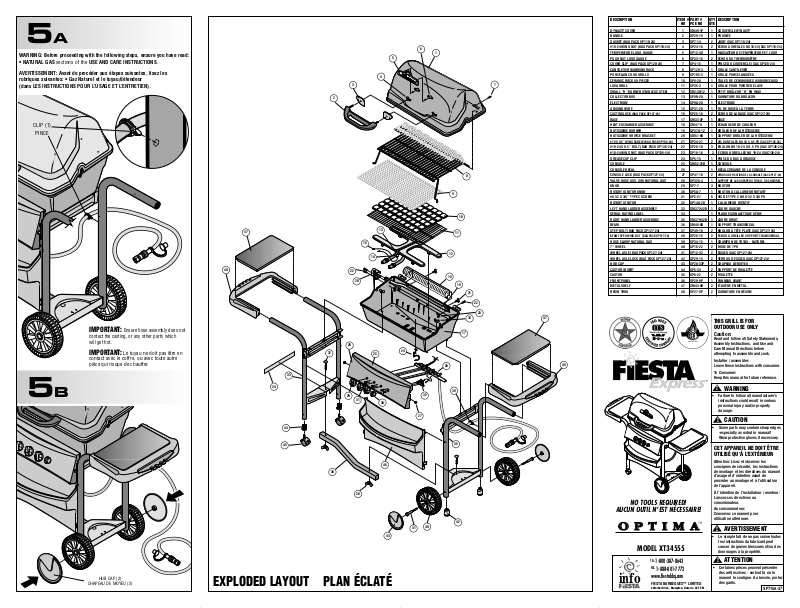

EXPLODED LAYOUT PLAN ÉCLATÉ

WARNING: Before proceeding with the following steps, ensure you have read:

• NATURAL GAS sections of the USE AND CARE INSTRUCTIONS.

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: • Gaz Naturel et le tuyau/détendeur
(dans LES INSTRUCTIONS POUR L’USAGE ET L’ENTRETIEN).

5B

IMPORTANT:

Ensure hose assembly does not
contact the casting, or any other parts which
will get hot.

IMPORTANT:

Le tuyau ne doit pas être en
contact avec le coffre, ou avec toute autre
pièce qui risque de chauffer.

HUB CAP (2)

CHAPEAU DE MOYEU (2)

35

CLIP (1)

PINCE

TEL.

1-800-387-8643

FAX

1-888-801-7772

www.fiestabbq.com

2A

1

2B

4B4A3B

CAUTION Failure to install can in clip

will cause hot grease to drip from bottom
of grill with risk of fire or property
damage. Use an empty soup can (not
included) to hang from grease clip.

ATTENTION Le fait de pas intaller

un contenant dans la pince permettra à la
graisse chaude de dégoutter du fond de
l’appareil, risquant ainsi de provoquer un
incendie ainsi que des dommages à la
propriété. Installez une boîte de soupe
vide (non incluse) dans la pince.

SHELF LOCK.
VERROU DE L’ÉTAGÈRE

BAG PACK/SAC

SP127-24 (2)

BAG PACK

SAC

SP127-24

(2)

BAG PACK/SAC
SP127-24 (2)

BAG PACK/SAC SP127-24 (2)

BAG PACK/SAC
SP136-24
(3)
(3)

BAG PACK/SAC
SP118-24
(2)
(2)

BAG PACK/SAC
SP128-24 (1)

PUSH NUTS
ÉCROUS­POUSSOIRE

BAG PACK/SAC
SP136-24 (2)

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D’USAGE ET D’ENTRETIEN, LES CONSIGNES DE SÉCRITÉ À RESPECTER AVANT D’UTILISER L’APPAREIL.

3A

Ensure venturi position over valves

before locking burner into base.

Voyez à ce que les tubes venturi
soient bien situés au-dessus des
soupapes avant de fixer le brûleur

sur la base.

BURNER LOCK
VERROU DU BRÛLEUR

BAG PACK/SAC
SP127-24 (2)

BAG PACK/SAC SP127-24 (2)
WHITE
COLOUR
COULEUR
BLANCHE

ATTACH IGNITOR
WIRE AND GROUND
WIRE.

ATTACHER LE FIL DE
L'ALLUMEUR AU FIL
DE MISE À LA TERRE.

SP715A-37

Review parts list and exploded
layout before assembly.

Étudiez la liste des pièces et le
plan éclaté avant de procéder au
montage.

BLACK COLOUR
COULEUR NOIRE
BAG PACK/SAC
SP127-24 (2)

IMPORTANTPosition

Axle Locks (2) as shown.
Placez les dispositifs

de calage de l’essieu
tel qu’illustré.

BAG PACK/SAC

SP127-24 (2)

IMPORTANT:

To protect paint finish, assemble legs

on cardboard inserts from packaging as shown.

IMPORTANT:

afin de protéger la peinture,
montez les pattes sur des cartons provenant
de l'emballage, tel qu'illustré.
