FIESTA XT34540 User Manual

5B

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

27

28

29

30

31

33

34

38

39

40

41

42

37

36

26

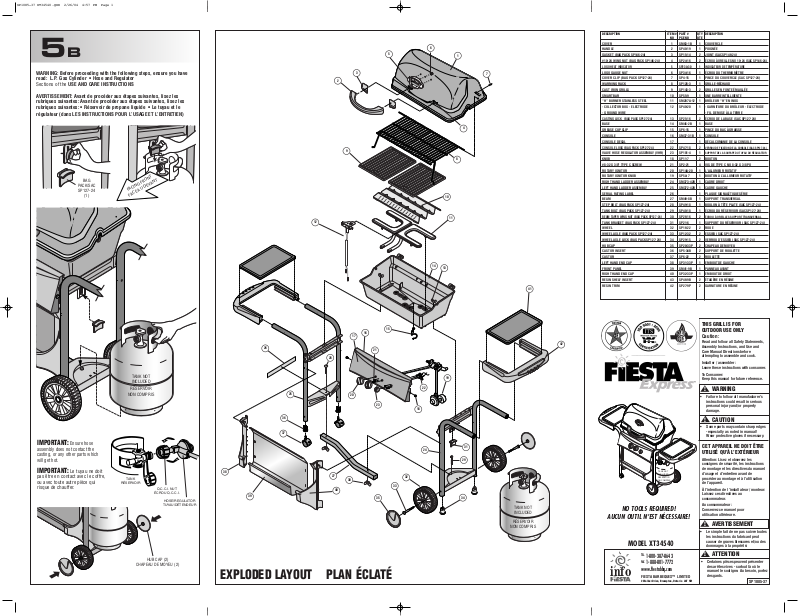

EXPLODED LAYOUT PLAN ÉCLATÉ

35

32

TANK NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

TANK

RÉSERVOIR

WARNING: Before proceeding with the following steps, ensure you have
read: L.P. Gas Cylinder • Hose and Regulator
Sections of the USE AND CARE INSTRUCTIONS

AVERTISSEMENT: Avant de procéder aux étapes suivantes, lisez les
rubriques suivantes: Avant de procéder aux étapes suivantes, lisez les

rubriques suivantes: • Réservoir de propane liquide • Le tuyau et le
régulateur (dans LES INSTRUCTIONS POUR L’USAGE ET L’ENTRETIEN)

DESCRIPTION ITEM # PART # QTY DESCRIPTION

NO PCE NO QTE

COVER 1 SM63-1B 1 COUVERCLE
HANDLE 2 SP48-19 1 POIGNÉE
GASKET (BAG PACK SP146-24) 3 SP15-14 2 JOINT (SAC SP146-24)
#10-24 WING NUT (BAG PACK SP146-24) 4 SP24-16 2

ÉCROU À OREILLES NO 10-24 (SAC SP146-24)
LOGO HEAT INDICATOR 5 SP23A-30 1 INDICATEUR DE TEMPÉRATURE
LOGO GAUGE NUT 6 SP34-16 1 ÉCROU DU THERMOMÈTRE
COVER CLIP (BAG PACK SP127-24) 7 SP4-15 1 PINCE DU COUVERCLE (SAC SP127-24)
WARMING RACK 8 SP128-3 1 GRILLE-RÉCHAUD
CAST IRON GRILLS 9 SP143-3 2 GRILLES EN FONTE ÉMAILLÉE
SMART BAR 10 SP55-9 1 UNE

BARRE INTELLIGENTE

“H” BURNER STAINLESS STEEL 11 SM207A-12 1 BRÛLEUR “H” EN INOX

- COLLECTOR BOX - ELECTRODE 12 SP40-20 1 - GARNITURE DU BRÛLEUR - ÉLECTRODE

- GROUND WIRE - FIL DE MISE À LA TERRE
CASTING LOCK (BAG PACK SP127-24)

13 SP25-16 2 ÉCROU DE LA BASE (SAC SP127-24)
BASE 14 SM45-2B 1 BASE
GREASE CUP CLIP 15 SP6-15 1 PINCE DU BAC À GRAISSE
CONSOLE 16 SM37-31B 1 CONSOLE
CONSOLE DECAL 17 1 DÉCALCOMANIE DE LA CONSOLE
CONSOLE LOCK (BAG PACK SP127-24)

22 SP47-18 2

VERROU DE FIXATION DE LA CONSOLE (SAC SP127-24)

VALVE HOSE REGULATOR ASSEMBLY (VHR) 23 SP181-4 1

SUPPORT DE LA SOUPAPE DU TUYAU DU RÉGULATEUR

KNOB 18 SP11-7 2 BOUTON
#8-32 X 3/8" TYPE C SCREW 21 SP2-21 4 VIS DE TYPE C NO 8-32 X 3/8 PO
ROTARY IGNITOR 20 SP14A-20 1 L’ALLUMEUR ROTATIF
ROTARY IGNITOR KNOB 19 SP5A-7 1 BOUTON À L’ALLUMEUR ROTATIF
RIGHT HAND LADDER ASSEMBLY 24 SM373-42B 1 CADRE DROIT
LEFT HAND LADDER ASSEMBLY 25 SM372-42B 1 CADRE GAUCHE
SERIAL RATING LABEL 26 1 PLAQUE SIGNALÉTIQUE SÉRIE
BEAM 27 SM49-8B 1 SUPPORT TRANSVERSAL
STEP BOLT (BAG PACK SP127-24) 28 SP49-18 1 BOULON À TÊTE PLATE (SAC SP127-24)
TANK BOLT (BAG PACK SP127-24) 29 SP48-18 1 ÉCROU DU RÉSERVOIR (SAC SP127-24)
BEAM TAPER WING NUT (BAG PACK SP127-24)

30 SP26-16 2 ÉCROU À OREILLES SUPPORT TRANSVERSAL
TANK BRACKET (BAG PACK SP127-24) 31 SP21-6 1 SUPPORT DU RÉSERVOIR (SAC SP127-24)
WHEEL 32 SP16-22 2 ROUE
WHEEL AXLE (BAG PACK SP127-24) 33 SP12-32 2 ESSIEU (SAC SP127-24)
WHEEL AXLE LOCK (BAG PACK SP127-24) 34 SP29-15 2 VERROU D’ESSIEU (SAC SP127-24)
HUB CAP 35 SP20-33P 2 CHAPEAU DE MOYEU
CASTOR INSERT 36 SP5-34B 2 SUPPORT DE ROULETTE
CASTOR 37 SP6-22 2 ROULETTE
LEFT HAND END CAP 38 SP31-33P 1 EMBOUT DE GAUCHE
FRONT PANEL 39 SM41-9B 1 PANNEAU AVANT
RIGHT HAND END CAP 40 SP32-33P 1 EMBOUT DE DROIT
RESIN SHELF INSERT 43 SP46-9B 2 ÉTAGÈRE EN RÉSINE
RESIN TRIM 42 SP27-9P 2 GARNITURE EN RÉSINE

FACING FRONT

FACE AU DEVANT

IMPORTANT:

Ensure hose
assembly does not contact the
casting, or any other parts which
will get hot.

IMPORTANT:

Le tuyau ne doit
pas être en contact avec le coffre,
ou avec toute autre pièce qui
risque de chauffer.

TANK NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

HOSE/REGULATOR

TUYAU/DÉTENDEUR

Q.C.C.I. NUT

ÉCROU Q.C.C.I.

HUB CAP (2)

CHAPEAU DE MOYEU (2)

BAG

PACK/SAC

SP127-24

(1)

TEL.

1-800-387-8643

FAX

1-888-801-7772

www.fiestabbq.com

FIESTA BARBEQUES™ LIMITED

2 Walker Drive, Brampton, Ontario L6T 5E1

NO TOOLS REQUIRED!

AUCUN OUTIL N’EST NÉCESSAIRE!

info

MODEL XT34540

THIS GRILL IS FOR
OUTDOOR USE ONLY

Caution:

Read and follow all Safety Statements,
Assembly Instructions, and Use and
Care Manual Directions before
attempting to assemble and cook.

Installer / assembler:
Leave these instructions with consumer.

To Consumer:
Keep this manual for future reference.

WARNING

!

• Failure to follow all manufacturer’s
instructions could result in serious
personal injury and/or property
damage.

CAUTION

!

• Some parts may contain sharp edges

-especially as noted in manual!
Wear protective gloves if necessary.

CET APPAREIL NE DOIT ÊTRE

UTILISÉ QU’À L’EXTÉRIEUR

Attention: Lisez et observez les
consignes de sécurité, les instructions
de montage et les directives du manuel
d’usage et d’entretien avant de
procéder au montage et à l’utilisation
de l’appareil.

À l’intention de l’installateur / monteur:
Laissez ces directives au
consommateur.

Au consommateur:
Conservez ce manuel pour
utilisation ultérieure.

AVERTISSEMENT

!

• Le simple fait de ne pas suivre toutes
les instructions du fabricant peut
causer de graves blessures et/ou des
dommages à la propriété.

ATTENTION

!

• Certaines pièces peuvent présenter
des arêtes vives - surtout là où le
manuel le souligne. Au besoin, portez
des gants.

SP1085-37

TAN K NOT
INCLUDED

RÉSERVOIR

NON COMPRIS

SP1085-37 XT34540.QXD 2/26/04 4:57 PM Page 1

SEE USE & CARE MANUAL FOR IMPORTANT SAFETY INSTRUCTIONS BEFORE USING. CONSULTER, DANS LE MANUEL D’USAGE ET D’ENTRETIEN, LES CONSIGNES DE SÉCRITÉ À RESPECTER AVANT D’UTILISER L’APPAREIL.

1

BAG PACK/SAC

SP127-24 (2)

BAG PACK

SAC

SP127-24

(1)

BAG PACK/SAC
SP127-24 (1)

BAG PACK/SAC
SP127-24 (2)

BAG PACK/SAC

SP127-24 (2)

4B

SP1085-37

Review parts list and exploded
layout before assembly.

Étudiez la liste des pièces et le
plan éclaté avant de procéder
au montage.

IMPORTANT:

To protect paint finish, assemble legs

on cardboard inserts from packaging as shown.

IMPORTANT:

afin de protéger la peinture,
montez les pattes sur des cartons provenant
de l'emballage, tel qu'illustré.

BLACK COLOUR
COULEUR NOIRE
BAG PACK/SAC
SP127-24 (2)

IMPORTANTPosition

Axle Locks (2) as shown.
Placez les dispositifs

de calage de l’essieu
tel qu’illustré.

3A

Ensure venturi position over valves before locking burner into base.
Voyez à ce que les tubes venturi soient bien situés au-dessus des
soupapes avant de fixer le brûleur sur la base.

BURNER LOCK
VERROU DU BRÛLEUR

ATTACH IGNITOR WIRE AND
GROUND WIRE.

ATTACHER LE FIL DE
L'ALLUMEUR AU FIL DE MISE À
LA TERRE.

CAUTION Failure to install can in

clip will cause hot grease to drip from
bottom of grill with risk of fire or property
damage. Use an empty soup can (not
included) to hang from grease clip.

ATTENTION Le fait de pas intaller

un contenant dans la pince permettra à la
graisse chaude de dégoutter du fond de
l’appareil, risquant ainsi de provoquer un
incendie ainsi que des dommages à la
propriété. Installez une boîte de soupe
vide (non incluse) dans la pince.

BAG PACK/SAC
SP127-24 (2)

WHITE
COLOUR
COULEUR
BLANCHE

2A

FRONT PANEL
PANNEAU AVANT

LOCKING TABS
LANGUETTE DE
BLOCAGE

RESIN END CAP
EMBOUT RÉSINE

2B

BAG PACK/SAC
SP127-24 (2)

3B

SHELF LOCK
VERROU DE L’ÉTAGÈRE

4A

BAG PACK/SAC
SP146-24
(2)
(2)

BAG PACK

SAC

SP127-24 (1)
