Fieldmann FZR 4010-B User Manual [en, cs, pl]

FZR 4010-B

EN 2

English .................................................................................................................................................................................................. 5 - 20

Čeština................................................................................................................................................................................................21 - 36

Slovenčina .........................................................................................................................................................................................37 - 52

Magyarul ............................................................................................................................................................................................53 - 68

Polski .................................................................................................................................................................................................69 - 84

3 4

5 6

FZR 4010-B

234

567

8910

11 12

PETROL LAWNMOWER USER'S MANUAL

EN 4

13 14 15

16 17 18

FZR 4010-B

Contents

Petrol Lawnmower

USER'S MANUAL

Thank you for purchasing this rotary petrol lawnmower. Before you start using it, please, carefully read this user's manual and save it for possible future use.

CONTENTS

ILLUSTRATED ATTACHMENT .....................................................................................................................................1

1. GENERAL SAFETY INSTRUCTIONS .........................................................................................................................6

Important safety notice Packaging Operating instructions

2. EXPLANATION OF INSTRUCTION LABELS ON THE MACHINE ..................................................................7

3. DESCRIPTION OF THE MACHINE ...........................................................................................................................9

4. ASSEMBLY INSTRUCTIONS ........................................................................................................................................9

5. OPERATION .....................................................................................................................................................................9

General mowing tips Recommended maintenance plan Preparing for maintenance Replacing the air filter Changing the motor oil Replacing the mowing blade

6. SAFETY INSTRUCTIONS ............................................................................................................................................ 14

General safety instructions Instructions for use

7. MAINTENANCE ........................................................................................................................................................... 15

Lawn care Maintenance Service Warranty does not cover Storage

8. TECHNICAL SPECIFICATIONS .............................................................................................................................. 17

9. DECLARATION OF CONFORMITY ..................................................................................................................... 18

10. DISPOSAL ....................................................................................................................................................................... 19

PETROL LAWNMOWER USER'S MANUAL

EN 6

General safety instructions

1. GENERAL SAFETY INSTRUCTIONS

Important safety notice

Carefully unpack the product and take care not to throw away any part of the packaging before you find all

the parts of the product. Store the machine in a dry place out of reach of children. Read all warnings and instructions. Not following warnings or instructions may lead to injury by electrical

shock, a fire and/or serious injuries.

Packaging

The product is packed in a package that prevents damage during transport. This package is a resource and so can be handed over for recycling.

Operating instructions

Before you start working with the machine, read the following safety and usage instructions. Acquaint yourself with the operating elements and the correct use of the machine. Keep the user's manual in a safe place where it can be easily retrieved for future use. Save the original packaging, including the internal packing material, warranty card and proof of purchase receipt at least for the duration of the warranty. If you need to ship this machine, pack it in the original cardboard box to ensure maximum protection during shipping or transport (e.g. when moving or when you need to send this product for repair).

Note: If you hand over the machine to somebody else, do so together with the user's manual. Following the instructions in the included user's manual is a prerequisite for the proper use of the machine. The user's manual also contains operating, maintenance and repair instructions.

The manufacturer takes no responsibility for accidents or damages resulting from not following the instructions in this manual.

FZR 4010-B

Explanation of instruction labels on the machine

2. EXPLANATION OF INSTRUCTION LABELS ON THE MACHINE

Before putting into operation, please carefully read the user's manual.

Keep other persons away from the work area.

Attention, rotating blades! Protect yourself against the danger of injury to limbs.

Emission of toxic gasses. Do not use the petrol lawnmower in enclosed or unventilated areas.

Hot surfaces, risk of burns!

Before carrying out maintenance, turn off the engine and disconnect the spark plug.

Never add fuel while the engine is running.

PETROL LAWNMOWER USER'S MANUAL

EN 8

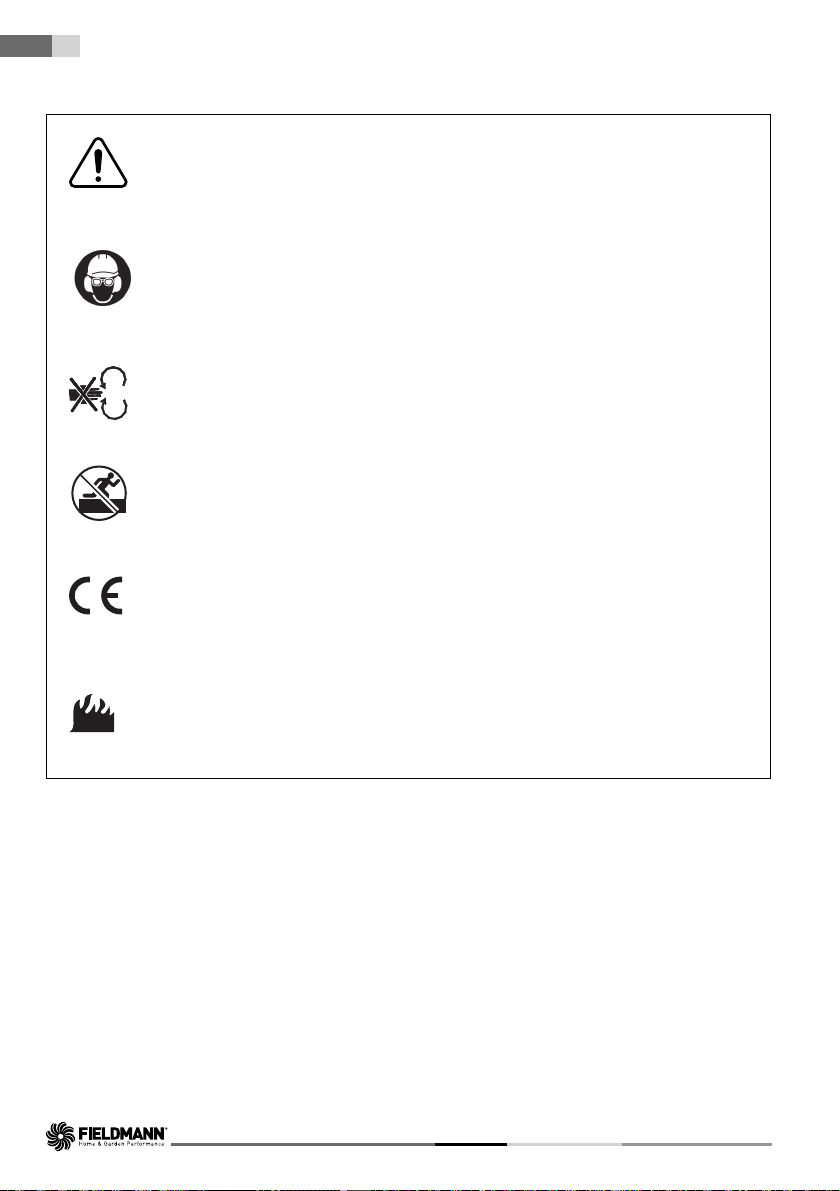

Explanation of instruction labels on the machine

Indicates that there is a risk of injury to persons, death or damage to the machine if instructions are not followed

Use hearing protection. Use eye protection. Use breathing organ protection.

Always maintain a distance from moving parts.

Travel along the slope on contours, not up and down.

Conforms to all relevant European directives.

Petrol is extremely ﬂ ammable and therefore allow the engine to cool down for 2 minutes before adding more fuel.

FZR 4010-B

Description of the machine | Assembly instructions | Operation

3. DESCRIPTION OF THE MACHINE

1. Switch / brake lever

2. Travel lever

3. Top part of the handle

4. Quick coupling screw

5. Bottom part of the handle

6. Grass catcher

7. Engine

8. Fuel primer bulb

9. Pull cord

10. Central mowing height adjustment lever

11. Lawnmower chassis

4. ASSEMBLY INSTRUCTIONS

WARNING! There exists a risk of damage to cables and subsequent operation of the lawnmower under dangerous conditions if the handle is incorrectly folded or unfolded.

Do not damage the cables when folding or unfolding the lawnmower handle. If a cable is damaged, contact an authorised service centre.

1. Take the top and bottom part of the handle out of the packaging, screw out the quick coupling screws on both

sides of the handle and connect both parts of the handle together (ﬁ gure 2).

2. Press the buttons on the handle (ﬁ gure 3).

3. Place 4 nuts on the bottom part of the handle (ﬁ gure 4).

4. Lift up the back cover of the lawnmower and hold it in the top position (ﬁ gure 5).

5. Insert the grass catcher into the groove in the rear part of the cover (ﬁ gure 6).

6. Release the rear cover.

5. OPERATION

1. Adding motor oil

1.1 Take out the oil dipstick (ﬁ gure 7).

1.2 Slowly pour oil into the ﬁ lling tube until the oil level reaches the "Full" (full) mark on the oil dipstick. Do not overﬁ ll the tank.

1.3 Then screw the oil dipstick back into place.

Caution! Perform the ﬁ rst oil change after the ﬁ rst 2 hours of operation, then regularly change the oil once a year. See chapter Changing the motor oil.

PETROL LAWNMOWER USER'S MANUAL

EN 10

Operation

2. Filling up fuel Caution! Petrol is an extremely ﬂ ammable and combustible substance. In the event of a ﬁ re or explosion,

you and other persons may suffer burns.

Prior to pouring in petrol, place the canister and/or the lawnmower directly on the ground, do not place it in

a vehicle or on an object, this will prevent the risk of a static discharge and the combustion of the petrol while it is being poured.

Always add the fuel in an outdoor environment, when the engine is cold. Carefully wipe away any stains or

drops.

Do not smoke when adding petrol. Do not pour fuel into the lawnmower in the vicinity of an open ﬁ re or

sparks.

Only store petrol in an approved type of canister, out of reach of children.

3. Checking the oil level

3.1 Take out the oil dipstick, clean it using a cloth and reinsert it into the hole (ﬁ gure 7).

3.2 Then take the dipstick out again and read off the oil level. If the oil level is below the "Add" (add) mark, slowly pour oil into the ﬁ lling tube until the oil level reaches the "Full" (full) mark on the oil dipstick. Do not overﬁ ll the tank.

3.3 Put the oil dipstick back into place.

4. Setting the mowing height Caution! When setting the mowing height, there is a risk of contact with the moving blades and

subsequent serious injury.

Turn off the engine and wait until the moving parts come to a complete stop. When setting the mowing height, never place your ﬁ ngers into the area under the lawnmower deck.

Caution! If the engine was running, the exhaust mufﬂ er is very hot and there is risk of burning oneself on it. Keep a safe distance from the hot exhaust mufﬂ er.

4.1 Set the mowing height as required using the central height adjustment lever (ﬁ gure 8).

5. Starting the engine

5.1 Before ﬁ rst use of the lawnmower, press 3. - 5 times the fuel primer bulb on the suction ﬁ lter. Then before every start of the lawnmower, press the fuel primer bulb only once (ﬁ gure 9).

5.2 Pull the throttle control lever to the handle (ﬁ gure 10).

5.3 Start the lawnmower using the manual starter (ﬁ gure 11).

5.4 If the engine does not start up after 1 - 2 pulls of the cord, press the fuel primer bulb once or twice and attempt to start it again.

Note: If you are unsuccessful starting the engine, contact an authorised service centre.

Turn off the engine. Release the brake control lever.

FZR 4010-B

Operation

6. Mowing with travel (applies only to lawnmowers equipped with travel)

If you wish to take advantage of the independent travel feature when mowing, press the travel control lever 1 (bottom lever) against the handle and hold it (ﬁ gure 12). If you do not wish to use the travel feature, simply release the travel control lever.

Note: The travel runs at a constant maximum speed when mowing.

Remove sticks, branches, rocks, wires and other items from the area being mowed, which the mowing blades

could impact.

Prevent the mowing blades from coming into contact with solid foreign objects. Never intentionally travel over

items with the lawnmower.

If the lawnmower has travelled over an object or it has started vibrating abnormally, immediately turn off the

engine, disconnect the spark plug cable and check the lawnmower for damage.

You will achieve the best lawnmower performance by always replacing or sharpening and balancing the

mowing blade at the start of the season.

7. Stopping the engine

If you wish to stop the engine, release the cutting blade control lever (ﬁ gure 13).

8. Tips for operating the petrol lawnmower

General mowing tips

Never mow more than one third of the length of the blade of grass at once. Do not mow grass to a height of

less than 4 cm

If you intend to mow grass higher than 1 cm, ﬁ rst set a higher mowing height and proceed very slowly when

mowing. Then reduce the mowing height and mow the entire area once more. If the grass is too tall, the lawnmower may clog up and the engine may be overloaded.

WARNING! When mowing wet grass or wet leaves there is a risk of slipping, falling down and subsequent serious injury resulting from contact with the mowing blades of the lawnmower. Mow grass only when it is dry.

If the mowing results look unsatisfactory, try the following steps:

- Replace the mowing blade or have it sharpened.

- Walk slower when mowing.

- Increase the mowing height on the lawnmower.

- Mow the lawn more often.

Caution! The right and left side of the lawnmower are described from the viewing position of the operator of the lawnmower when mowing.

PETROL LAWNMOWER USER'S MANUAL

EN 12

Operation

Recommended maintenance plan

Maintenance interval Tas k

After ﬁ rst 2 hours of operation Change the motor oil.

Check the oil level in the tank. Check that the engine turns off 3 seconds after the mowing blade

Before each use or daily

control lever is released. Clean grass clippings and other dirt from the bottom part of the lawnmower.

Before storage

Before repairs or storage for the winter season, drain the petrol from the tank (see the respective chapter in the manual).

Replace the air ﬁ lter (in dusty conditions, replace the ﬁ lter more frequently). Change the motor oil.

Yearly

Lubricate the wheel mechanism. Replace the mowing blade or have it sharpened (if the blade is blunted faster, have it sharpened more frequently). You can ﬁ nd further information in the user's manual of the lawnmower's engine.

Important: You can ﬁ nd further information in the user's manual of the lawnmower's engine.

Preparing for maintenance

1. Turn off the engine and wait until the moving parts come to a complete stop.

2. Before starting maintenance, disconnect the end of the spark plug and hook it on to the holding pin (ﬁ gure

14).

3. After ﬁ nishing maintenance, reconnect the end to the spark plug.

Important: In order to tilt the lawnmower to change oil or replace the blades, ﬁ rst use up all the fuel in the tank. If it is necessary to tilt the lawnmower before fuel is used up, pump out the fuel using a manual fuel pump. Always tilt the lawnmower to the side so that the air ﬁ lter is pointing upwards.

Caution! Fuel may leak out when the lawnmower is tilted. Fuel is ﬂ ammable and combustible and may cause injury. Use up the fuel during operation or pump it out using a manual pump, never using a siphon tube.

Replacing the air ﬁ lter

Replace the air ﬁ lter once per year. If you operate the lawnmower in dusty conditions, replace the ﬁ lter more frequently.

1. See chapter Preparing for maintenance.

2. Take off the air ﬁ lter cover.

3. Replace the air ﬁ lter.

4. Reattach the lawnmower cover.

FZR 4010-B

Operation

Changing the motor oil

Before changing the oil, allow the engine to run for a while to heat up the oil. Warm oil is easier to drain and also binds more impurities to itself.

1. See chapter Preparing for maintenance.

2. Take out the oil dipstick (ﬁ gure 16).

3. Tilt the lawnmower to the right side and drain the used oil through the ﬁ lling tube (ﬁ gure 17).

4. Slowly pour oil into the ﬁ lling tube until the oil level reaches the "Full" (full) mark on the oil dipstick (ﬁ gure 18).

Do not overﬁ ll the tank.

5. Put the oil dipstick back into place.

6. Take the used oil to your local waste collection facility.

Replacing the mowing blade

Important: You will need a torque wrench to correctly install the mowing blade. If you do not have

a torque wrench or you are not sure about the installation, please contact an authorised service centre.

After using up a tank of fuel, always check the mowing blade. If the mowing blade is damaged or cracked, replace it immediately. If the blade is blunt or damaged, have it sharpened or replace it.

Caution! The mowing blade is sharp, contact with the blade may result is serious injury. Use protective gloves when working with the mowing blade.

1. Before starting maintenance, disconnect the end of the spark plug and hook it on to the holding pin. See

chapter Preparing for maintenance.

2. Tilt the lawnmower to the side so that the air ﬁ lter is pointing upwards.

3. Lock the mowing blade in position using a wooden block (ﬁ gure 19).

4. Take off the mowing blade and keep all the fastening parts (ﬁ gure 19).

5. Install a new mowing blade and all the fastening parts.

Important: The bent ends of the mowing blade must point towards the lawnmower deck.

6. Using the torque wrench, tighten the mowing blade fasting bolt to 4 Nm.

Important: A bolt tightened to 4 Nm is very strong. Lock the mowing blade in position using a wooden block and ﬁ rmly tighten the bolt using a impact or torque wrench. It is very difﬁ cult to overtighten the bolt.

PETROL LAWNMOWER USER'S MANUAL

EN 14

Safety Instructions

6. SAFETY INSTRUCTIONS

General safety instructions

This product is used exclusively for mowing grass. Do not use it for any other purposes than those intended.

Otherwise there is a risk of damaging it or an injury.

Never allow children or persons who are not acquainted with the contents of this user's manual to work with

the machine.

The person operating the lawnmower is responsible for the safety of persons in the work area.

Never operate the lawnmower in the near vicinity of other people, children or freely roaming animals.

Before starting mowing, check the terrain where the lawnmower will be used and remove stones, wires,

sticks, splinters, bones and other foreign objects, which could become caught in it or deﬂ ected or cause injuries.

Instructions for use

All nuts, pins and bolts must be properly tightened so that the machine is in a safe and operational condition. Never use the lawnmower without the grass catcher or protective cover. Never use the lawnmower with loose mowing blades. Always check in advance that all respective bolts are

securely tightened. Blunt blades must be sharpened evenly.

Damaged blades must be replaced.

When working with the lawnmower, wear long pants and solid footwear. Never start the lawnmower in enclosed or poorly ventilated areas where fumes could accumulate. Emissions

from the engine contain carbon monoxide, which is life threatening. Work only during sufﬁ cient light conditions (in daylight or sufﬁ cient artiﬁ cial lighting). Do not use the lawnmower when it is raining or if the grass is wet. Proceed especially carefully when mowing in elevated terrain (on a slope). Always mow perpendicular to the

slope, parallel to the contour, and not directly up/down. Under no condition leave the lawnmower running without supervision; if you leave the lawnmower, turn off

the engine. Never lift the rear part of the lawnmower when starting it and always keep your limbs away from the cutting

deck or the rear grass ejection chute while the engine is running. Never modify the engine's speed setting. On lawnmowers with travel, release the travel lever before starting the engine. Never transport the lawnmower while its engine is running. Stop the engine and disconnect the spark plug in the following cases:

- when performing any task whatsoever under the mowing deck or in the rear grass ejection chute.

- when performing maintenance, repairs or inspecting the machine.

- before carrying, lifting or transporting the lawnmower.

- when you leave the lawnmower without supervision or you are getting ready to adjust the mowing height.

- before removing and emptying the grass catcher.

- when an impact with a foreign object occurs, stop the engine and carefully inspect to ensure that there is no damage. In the event of damage, take the lawnmower to a specialised service centre for repairs.

ATTENTION: The mowing blade continues to rotate for several seconds after the engine is turned off.

FZR 4010-B

Safety instructions | Maintenance

- if the lawnmower is vibrating abnormally (immediately identify and remedy the cause of the vibration).

- For the purpose of ensuring safe operation, regularly check that the pins, bolts and nuts on the lawnmower are securely tightened.

ATTENTION: FUEL IS A VERY FLAMMABLE LIQUID.

Store fuel in a suitable container. Only add fuel in an open and well ventilated location. When handling fuel, do not smoke or use a mobile

phone.

Only add fuel when the engine is turned off. Never open the fuel tank or add fuel if the engine is hot or if it is

running.

If fuel is spilled, do not start the engine. Take the lawnmower away from the location where the fuel was

spilled and take care to avoid possible ignition. Continue with work only after the spilled fuel has evaporated and the fuel fumes have dissipated;

After adding fuel, securely tighten the fuel tank cap and the cap on the fuel canister.

ATTENTION: Before carrying out maintenance or repairs, stop the engine and disconnect the spark plug.

7. MAINTENANCE

Lawn care

Various forms of care are required depending on the type of grass area. Therefore, always read the instructions included on seed packages with respect to the mowing height for the

growing conditions in the given locality.

It is necessary to always keep in mind that the larger part of grass consists of a stem and one or more leaves.

When the leaves are cut off completely, the lawn is damaged and the renewal of growth will be much more

difﬁ cult.

The following instructions generally apply:

– excessively low mowing causes disruption to the roots and subsequently "spotty" appearance; – in summer, mowing must be higher to prevent the soil from drying out; – mowing wet grass may result in a lower efﬁ ciency of the blade due to grass catching on the blade and

grass being ripped out of the ground;

– in the event of exceptionally tall grass it is appropriate to perform the ﬁ rst mow at the maximum permitted

mowing height of the machine and then mow again only after two or three days.

The lawn will have a better appearance when it is mowed regularly over its entire area at the same height with

alternating mowing directions.

Maintenance

All nuts, pins and bolts must be properly tightened so that the machine is in a safe and operational

condition. Regular maintenance is the basic prerequisite for ensuring safety of the user, maintain the lawnmower's operating condition and high performance.

Never store a machine with petrol in the fuel tank inside a building where the fumes could come within range

of an open ﬁ re, sparks or sources of high temperature

Before storing in any enclosed area, allow the engine to cool down.

PETROL LAWNMOWER USER'S MANUAL

EN 16

Maintenance

To reduce the risk of a ﬁ re, ensure that the lawnmower and in particular the engine, exhaust mufﬂ er, battery

and also the location of spare fuel storage are free of grass, leaves or excessive amounts of lubricant. Regularly inspect the condition of the deﬂ ector and the grass catcher; replace if damaged. Drain the fuel in a well ventilated area when the engine has cooled down. When removing or installing the mowing blade, use thick work gloves. It is necessary to check the balance of the mowing blade every time that it is sharpened.

ATTENTION: Before carrying out maintenance or repairs, stop the engine and disconnect the spark plug.

Before using the four-stroke engine, please carefully read the user's manual of the engine. Regularly check the

oil level and if necessary add oil or change it. Regularly inspect the lawnmower and ensure that all grass deposits are removed from the underside of the

chassis. Regularly lubricate the axle of the chassis and the bearings using a suitable lubricant. Regularly inspect the condition of the blades because they have a signiﬁ cant effect on the performance of the

lawnmower. Blades should always be sharp and balanced. In regular intervals, check that all nuts and bolts are tightened. Nuts and bolts that are worn out or incorrectly

tightened may cause serious damage to the engine or the frame. If the blade strongly impacts an obstacle, stop the lawnmower and take it to an authorised service centre. BLADE: the blade is made from pressed steel. To achieve the best possible mowing results, regularly sharpen

the blades, approximately after every 25 hours of operation. Check that the blade is always correctly

balanced. To do this, insert a steel axle (with a diameter of 2-3 mm) into the middle hole. If it is correctly

levelled, the axis will remain in the horizontal position. If the blade does not remain in the horizontal position, replace it. When removing the blade, screw out the bolt, check the load bearing part of the blade. If the parts are worn

out or damaged, replace them. When installing the blades, check that the cutting edges are pointing in the rotating direction of the engine.

The blade fastening bolt must be tightened using a torque wrench to a torque of 3.7 K gm (37 Nm). (ﬁ g. 14)

ATTENTION: Always use only original spare parts. Poor quality spare parts may cause serious damage to the lawnmower and create a safety hazard.

Service

In the event that after purchasing the product you ﬁ nd any kind of defect, contact the service department.

When using the product, follow the instructions contained in the included user's manual. A complaint will not be accepted if you modiﬁ ed the product or if you did not follow the instructions in the

user's manual.

Warranty does not cover

Normal wear and tear of operating parts of the machine as a result of its use Servicing tasks related to standard maintenance of the machine (e.g. cleaning, lubrication, tuning, etc.).

Defects caused by external effects (e.g. climatic conditions, dustiness, inappropriate use, etc.) Mechanical damage resulting from the machine being dropped, impact, etc. Damages resulting from unprofessional handling, overloading, use of incorrect parts, inappropriate tools, etc. On returned products that were not properly protected against mechanical damage during transport, the risk

of potential damage is borne exclusively by the owner.

FZR 4010-B

Maintenance | Technical speciﬁ cations

Storage

If you will not be using the machine for an extended period of time, store it according to the following

instructions. This will extend the lifetime of the machine. Fully drain fuel from the fuel tank and the carburettor. Close the choke and 3 to 5 times pull on the cord. Screw out the spark plug and pour a small amount of motor oil into the socket. Gently pull the pull cord 2 to 3

times. Use a clean cloth to clean the exterior surfaces. Store the machine in a clean dry location.

8. TECHNICAL SPECIFICATIONS

Engine type OHV, air cooled, 4-stroke Rated power 1.75 kW Engine rpm 3000 rpm Displacement 99 cm Starting Pull cord Fuel tank capacity (lead-free 95 or higher) 0.8 litres Adjustable mowing height 25-75 mm with 10 positions Height adjustment Central height adjustment Mowing width 400 mm Wheel span 155 mm (front wheel)

Capacity of grass catcher: 45 l Chassis steel Declared noise level 96 dB (A) Weight 26.5 kg

200 mm (rear wheel)

Amendments to text and technical parameters are reserved.

Changes in the text, design and technical specifications may be made without prior notice and we reserve the right to make these changes.

PETROL LAWNMOWER USER'S MANUAL

EN 18

Declaration of Conformity

9. DECLARATION OF CONFORMITY

ES Declaration of Conformity

We Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, hereby declare, that the Fieldmann FZR 4010 B Petrol Lawnmower (year of manufacture is indicated on the rating label and is followed by the serial number of the machine, meets the directives COUNCIL DIRECTIVE:

2006/42/EC – 2004/108/EC – 2000/14/EC – 97/68/EC – 2002/88/EC

and was tested in compliance with the norms below:

EN 55012 EN 836 – EN 836/A1 – EN 836/A2 – EN 836/A3 EN ISO 5395–1:2013 EN ISO 14982:2009 EN ISO 3744:2010 ISO 11094:1991

FAST ČR, a.s. is authorised to act on behalf of the manufacturer.

CE label: 14

In Říčany, on 27. 8. 2014

Name, stamp, signature

Petr Uher Quality Manager

FZR 4010-B

Disposal

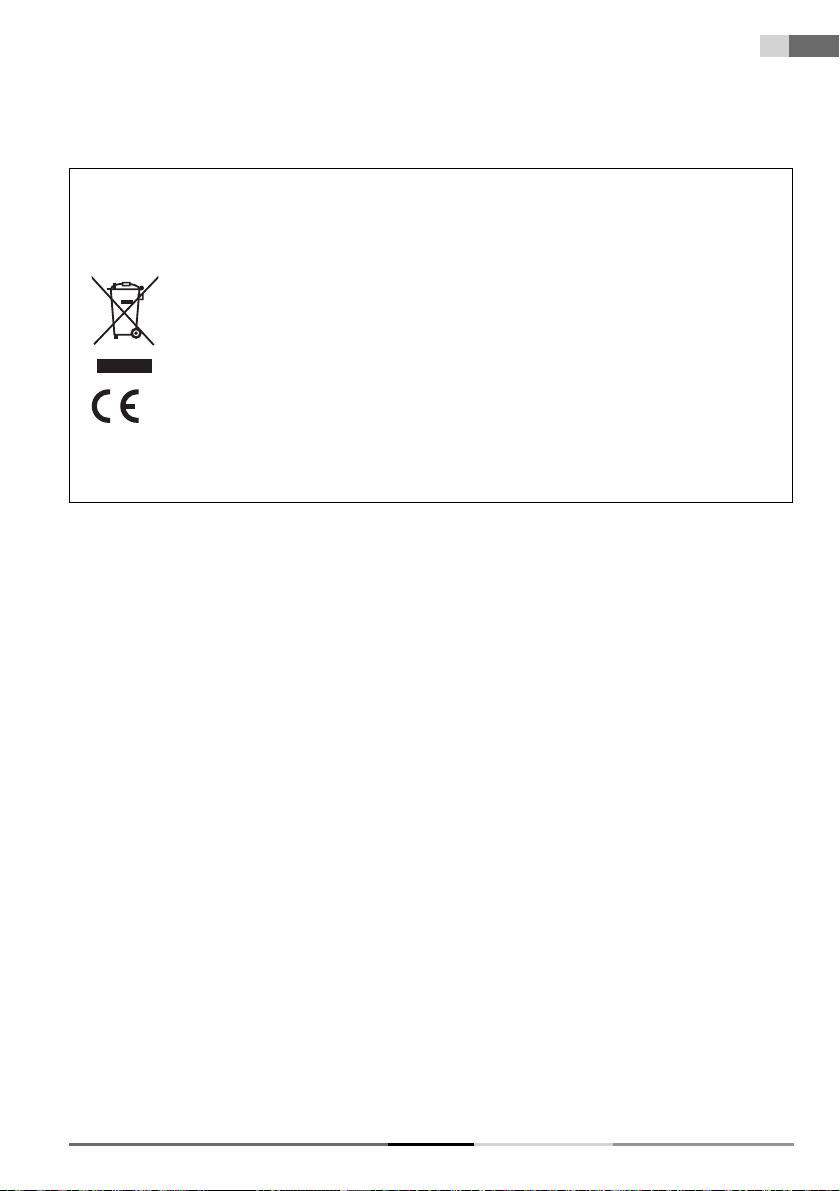

10. DISPOSAL

INSTRUCTIONS AND INFORMATION REGARDING THE DISPOSAL OF USED PACKAGING

MATERIALS

Take the packaging material to a designated municipal waste facility.

The machine and its accessories are manufactured from various materials, e.g. metal and plastic. Take damaged parts to a recycling centre. Inquire at the relevant government department.

This product meets all the basic requirements of EU directives that apply to it.

Changes in the text, design and technical speciﬁ cations may be made without prior notice and we reserve

the right to make such changes.

User s manual in the original language.

PETROL LAWNMOWER USER'S MANUAL

EN 20

Notes

FZR 4010-B

Obsah

Benzínová sekačka na trávu

NÁVOD K OBSLUZE

Děkujeme vám, že jste si zakoupili tuto zahradní benzínovou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

OBSAH

OBRAZOVÁ PŘÍLOHA ................................................................................................................................................1

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY .......................................................................................................... 22

Důležitá bezpečnostní upozornění Obal Návod k použití

2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI ..................................................................................................... 23

3. POPIS STROJE .............................................................................................................................................................. 25

4. NÁVOD K SESTAVENÍ............................................................................................................................................... 25

5. PROVOZ ......................................................................................................................................................................... 25

Obecné tipy pro sečení Doporučený plán údržby Příprava na údržbu Výměna vzduchového filtru Výměna motorového oleje Výměna žacího nože

6. BEZPEČNOSTNÍ POKYNY .......................................................................................................................................30

Všeobecné bezpečnostní pokyny Pokyny k používání

7. ÚDRŽBA .......................................................................................................................................................................... 31

Péče o trávník Údržba Servis Záruka se nevztahuje Uskladnění

8. TECHNICKÉ ÚDAJE ................................................................................................................................................... 33

9. PROHLÁŠENÍ O SHODĚ .......................................................................................................................................... 34

10. LIKVIDACE ..................................................................................................................................................................... 35

BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE

CZ 22

Všeobecné bezpečnostní předpisy

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

Důležitá bezpečnostní upozornění

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete

všechny součásti výrobku. Stroj uchovávejte na suchém místě mimo dosah dětí. Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít

za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Obal

Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

Návod k použití

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list. V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního střediska).

Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.

Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

FZR 4010-B

Vysvětlení štítků spokyny na stroji

2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI

Před uvedením do provozu si prosím pozorně přečtěte návod k obsluze.

Udržujte ostatní osoby mimo pracovní oblast.

Pozor, rotující nože! Chraňte se před nebezpečím poranění končetin.

Emise toxických plynů. Benzínovou sekačku nepoužívejte v uzavřených či neventilovaných prostorách.

Horké povrchy, hrozí nebezpečí popálenin!

Před prováděním údržby vypněte motor a odpojte zapalovací svíčku.

Nikdy nedoplňujte palivo, pokud je motor spuštěný.

BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE

CZ 24

Vysvětlení štítků spokyny na stroji

Upozorňuje, že v případě nedodržení pokynů hrozí nebezpečí zranění osob, smrti nebo poškození nástroje.

Používejte ochranu sluchu. Používejte ochranu zraku. Používejte ochranu dýchacích orgánů.

Neustále udržujte odstup od pohybujících se dílů.

Pohybujte se svahem po vrstevnici, ne nahoru a dolů.

Vyhovuje všem příslušným evropským směrnicím.

Benzín je extrémně hořlavý a proto před doplňováním paliva nechte motor 2 minuty vychladnout.

FZR 4010-B

Popis stroje | Návod ksestavení | Provoz

3. POPIS STROJE

1. Spínací/ brzdová páka

2. Páka pojezdu

3. Horní díl madla

4. Rychloupínací šroub

5. Spodní díl madla

6. Koš

7. Motor

8. Pumpička nástřiku paliva

9. Startovací lanko

10. Páka centrálního nastavení výšky sečení

11. Šasi sekačky

4. NÁVOD K SESTAVENÍ

VAROVÁNÍ! Při nesprávném způsobu skládání či rozkládání rukojeti hrozí riziko poškození kabelů a následně provozu sekačky za nebezpečných podmínek.

Při skládání či rozkládání rukojeti sekačky nepoškoďte kabely. Pokud dojde k poškození kabelu, obraťte se na autorizované servisní středisko.

1. Vyjměte z balení horní a dolní část rukojeti, vyšroubujte rychloupínací pojistky na obou stranách rukojeti a spojte obě části rukojeti k sobě (obrázek 2).

2. Stiskněte tlačítka na rukojeti (obrázek 3).

3. Umístěte 4 ks matic na spodní část rukojeti (obrázek 4).

4. Zdvihněte zadní kryt sekačky a podržte jej v horní poloze (obrázek 5).

5. Zasuňte travní koš do drážky v zadní části krytu (obrázek 6).

6. Uvolněte zadní kryt.

5. PROVOZ

1. Doplnění motorového oleje

1.1 Vyjměte měrku oleje (obrázek 7).

1.2 Pomalu nalévejte olej do plnicí trubice, dokud hladina oleje nedosáhne značky „Full“ (plný) na měrce

oleje. Nepřeplňte zásobník.

1.3 Poté zašroubujte měrku oleje zpět do pozice.

Upozornění! První výměnu oleje proveďte po prvních 2 hodinách provozu; poté olej vyměňujte pravidelně jednou ročně. Viz kapitola Výměna oleje.

BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE

CZ 26

Provoz

2. Dolévání paliva Upozornění! Benzín je extrémně hořlavá a vznětlivá látka. V případě požáru či výbuchu vám i jiným

osobám hrozí riziko popálení.

Před doléváním benzínu umístěte kanystr a/nebo sekačku přímo na zem, nedávejte je do vozidla nebo na

nějaký předmět, předejdete tím riziku vytvoření statického výboje a vznícení benzínu při dolévání. Palivo doplňujte vždy ve venkovním prostředí, když je motor studený. Případné skvrny či kapky pečlivě otřete. Při dolévání benzínu nekuřte. Nedolévejte benzín do sekačky v blízkosti otevřeného ohně či jisker. Benzín skladujte pouze ve schváleném typu kanystru a mimo dosah dětí.

3. Kontrola hladiny oleje

3.1 Vyjměte měrku oleje, očistěte ji hadrem a vložte zpět do otvoru (obrázek 7).

3.2 Poté znovu měrku vyjměte a odečtěte hladinu oleje. Pokud je hladina oleje pod značkou „Add“ (doplnit), pomalu nalévejte olej do plnicí trubice, dokud hladina oleje nedosáhne značky „Full“ (plný) na měrce oleje. Nepřeplňte zásobník.

3.3 Umístěte měrku oleje zpět do pozice.

4. Nastavení výšky sečení Upozornění! Při nastavení výšky sečení může dojít ke kontaktu s pohybujícími se čepelemi a následně

k vážnému úrazu.

Vypněte motor a vyčkejte, dokud se pohyblivé části zcela nezastaví. Při nastavování výšky sečení nikdy nevkládejte prsty do prostoru pod krytem sekačky.

Upozornění! Pokud byl motor v chodu, tlumič výfuku je velmi horký a hrozí riziko, že se o něj popálíte. Udržujte bezpečnou vzdálenost od horkého tlumiče výfuku.

4.1 Pákou centrálního nastavení výšky sečení nastavte výšku sečení dle svého přání (obrázek 8).

5. Spuštění motoru

5.1 Před prvním použitím sekačky stiskněte 3. - 5. pumpičku nástřiku paliva na sacím ﬁ ltru. Poté už před každým spuštěním sekačky stiskněte pumpičku nástřiku paliva pouze jednou (obrázek 9).

5.2 Přitáhněte páku ovládání plynu k rukojeti (obrázek 10).

5.3 Nastartujte sekačku pomocí ručního startéru (obrázek 11).

5.4 Pokud motor nenaskočí na 1 - 2 zatáhnutí, znovu stiskněte jednou nebo dvakrát pumpičku nástřiku paliva a pokuste se nastartovat znovu.

Poznámka: Pokud se vám nedaří motor nastartovat, obraťte se na autorizované servisní středisko.

Vypněte motor. Uvolněte páku ovládání brzdy.

6. Sečení s pojezdem (platí pouze pro sekačky vybavené pojezdem)

Pokud chcete při sečení využít funkce samostatného pojezdu, přitiskněte páku ovládání pojezdu 1 (spodní páka) k rukojeti a držte ji (obrázek 12). Pokud již nechcete funkci pojezdu využívat, jednoduše uvolněte páku ovládání pojezdu.

FZR 4010-B

Provoz

Poznámka: Pojezd při sečení jede maximální konstantní rychlostí.

Odstraňte ze sekané plochy klacíky, větve, kameny, dráty a jiné předměty, o něž by mohl žací nůž sekačky při

sečení zavadit.

Zamezte kontaktu žacího nože s pevnými cizími předměty. Nikdy nepřejíždějte úmyslně sekačkou přes nějaký

předmět.

Pokud sekačka najela na nějaký předmět nebo začala neobvykle vibrovat, okamžitě vypněte motor, odpojte

kabel od svíčky a zkontrolujte sekačku, zda nedošlo k poškození.

Nejlepšího výkonu u sekačky dosáhnete, když vždy před sezónou vyměníte či nabrousíte a vyvážíte žací nůž.

7. Zastavení motoru

Pokud chcete motor zastavit, uvolněte páku ovládání žacího nože (obrázek 13).

8. Tipy pro provoz benzínové sekačky trávy

Obecné tipy pro sečení

Nesečte nikdy více jak třetinu délky stébel trávy najednou. Nesečte trávu na výšku menší než 4 cm Pokud se chystáte sekat trávu vyšší než 1 cm, nejprve nastavte vyšší výšku sečení a při sekání postupujte

velmi pomalu. Poté výšku sečení snižte a posekejte celou plochu ještě jednou. Pokud je tráva příliš vysoká, sekačka se může ucpat a může dojít k přetížení motoru.

VAROVÁNÍ! Při sečení mokré trávy nebo na mokrém listí hrozí riziko uklouznutí, pádu a následného vážného zranění v důsledku kontaktu s žacím nožem sekačky. Sekejte trávu výhradně za sucha.

Pokud trávník po posečení vypadá neuspokojivě, zkuste provést následující kroky:

- Vyměňte žací nůž nebo jej nechte nabrousit.

- Při sečení choďte pomaleji.

- Zvyšte výšku sečení na sekačce.

- Sečte trávník častěji.

Upozornění! Pravá a levá strana sekačky jsou uvedeny při pohledu z pozice obsluhy sekačky při sečení.

BENZ ÍNOVÁ SEK AČKA N A TRÁVU NÁVO D K OBSLUZE

+ 61 hidden pages
