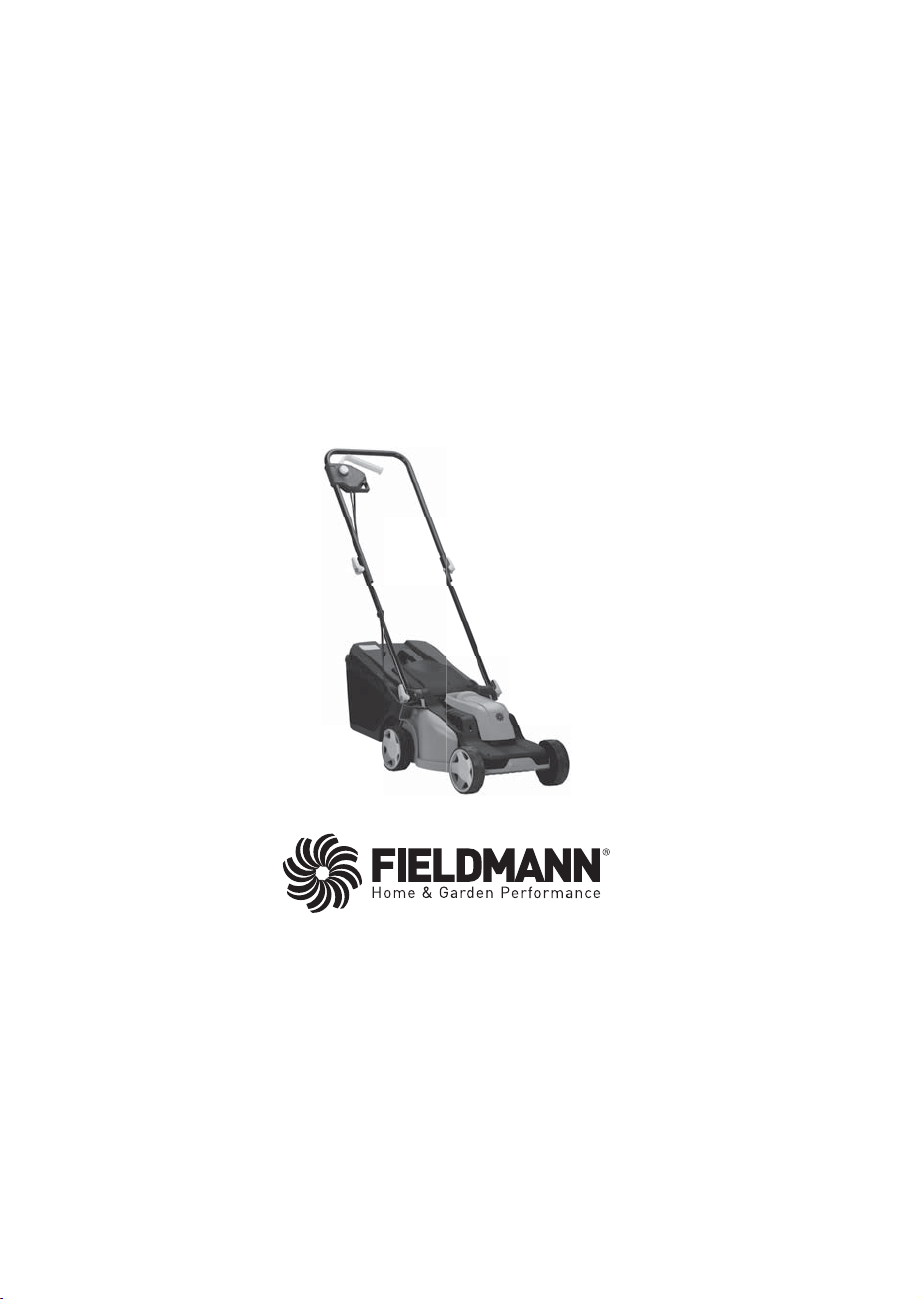

Fieldmann FZR 2021-E User Manual

FZR 2021-E

English .................................................................................................................................................................................................. 1 - 18

Čeština................................................................................................................................................................................................19 - 34

Slovenština ........................................................................................................................................................................................35 - 50

Magyarul ............................................................................................................................................................................................51 - 66

Polski .................................................................................................................................................................................................67 - 84

FZR 2021-E

Table of Contents

Electric Lawnmower

USER’S MANUAL

Thank you for purchasing this rotary electric lawnmower. Before you start using it, please, carefully read this user’s manual and save it for possible future use.

TABLE OF CONTENTS

1. GENERAL SAFETY INSTRUCTIONS .........................................................................................................................4

Important safety notice ........................................................................................................................................... 4

Packaging ......................................................................................................................................................................4

Instructions for use ......................................................................................................................................................4

2. SYMBOLS ..........................................................................................................................................................................5

3. DESCRIPTION (FIG. 1) .................................................................................................................................................6

4. FUNDAMENTALS OF WORK SAFETY .....................................................................................................................7

Other risks ........................................................................................................................................................................7

Before you start using the lawnmower ............................................................................................................8

Preparing for operation ...........................................................................................................................................8

Operation ........................................................................................................................................................................8

Maintenance and storage .................................................................................................................................... 9

5. ASSEMBLY .......................................................................................................................................................................10

5.1 Installation of the start unit to the top part of the handle ............................................................10

5.2 installing the handle.........................................................................................................................................10

5.3 installing the grass catcher, attaching the wheel cover ..............................................................11

6. OPERATION ...................................................................................................................................................................12

6.1 setting the mowing height ............................................................................................................................12

6.2 Connecting to the power grid ....................................................................................................................12

6.3 Turning the lawnmower on/off. ..................................................................................................................12

6.4 Mowing ...................................................................................................................................................................13

7. TECHNICAL SPECIFICATIONS ................................................................................................................................14

8. MAINTENANCE ............................................................................................................................................................15

8.1 Blade replacement...........................................................................................................................................15

9. DECLARATION OF CONFORMITY ......................................................................................................................17

10. DISPOSAL .......................................................................................................................................................................18

ELECTRIC LAWNMOWER USER'S MANUAL

EN 4

General safety instructions

1. GENERAL SAFETY INSTRUCTIONS

IMPORTANT SAFETY NOTICE

Carefully unpack the product and take care not to throw away any part of the packaging before you ﬁ nd all the

parts of the product. Store the product in a dry place out of reach of children. Read all warnings and instructions. Not following warnings or instructions may lead to injury by electrical

shock, a ﬁ re and/or serious injuries.

PACKAGING

The product is packed in a package that prevents damage during transport. This package is a resource and so can be handed over for recycling.

INSTRUCTIONS FOR USE

Before you start working with the machine, read the following safety and usage instructions. Acquaint yourself with the operating elements and the correct use of the machine. Keep the user’s manual in a safe place where it can be easily retrieved for future use. Save the original packaging, including the internal packing material, warranty card and proof of purchase receipt at least for the duration of the warranty. If you need to ship this machine, pack it in the original cardboard box to ensure maximum protection during shipping or transport (e.g. when moving or when sending it for repair to a service centre).

Note: If you hand over the machine to somebody else, do so together with this user's manual. Following the instructions in the included user's manual is a prerequisite for the proper use of the machine. The user's manual also contains operating, maintenance and repair instructions.

The manufacturer takes no responsibility for accidents or damages resulting from not following the instructions in this manual.

FZR 2021-E

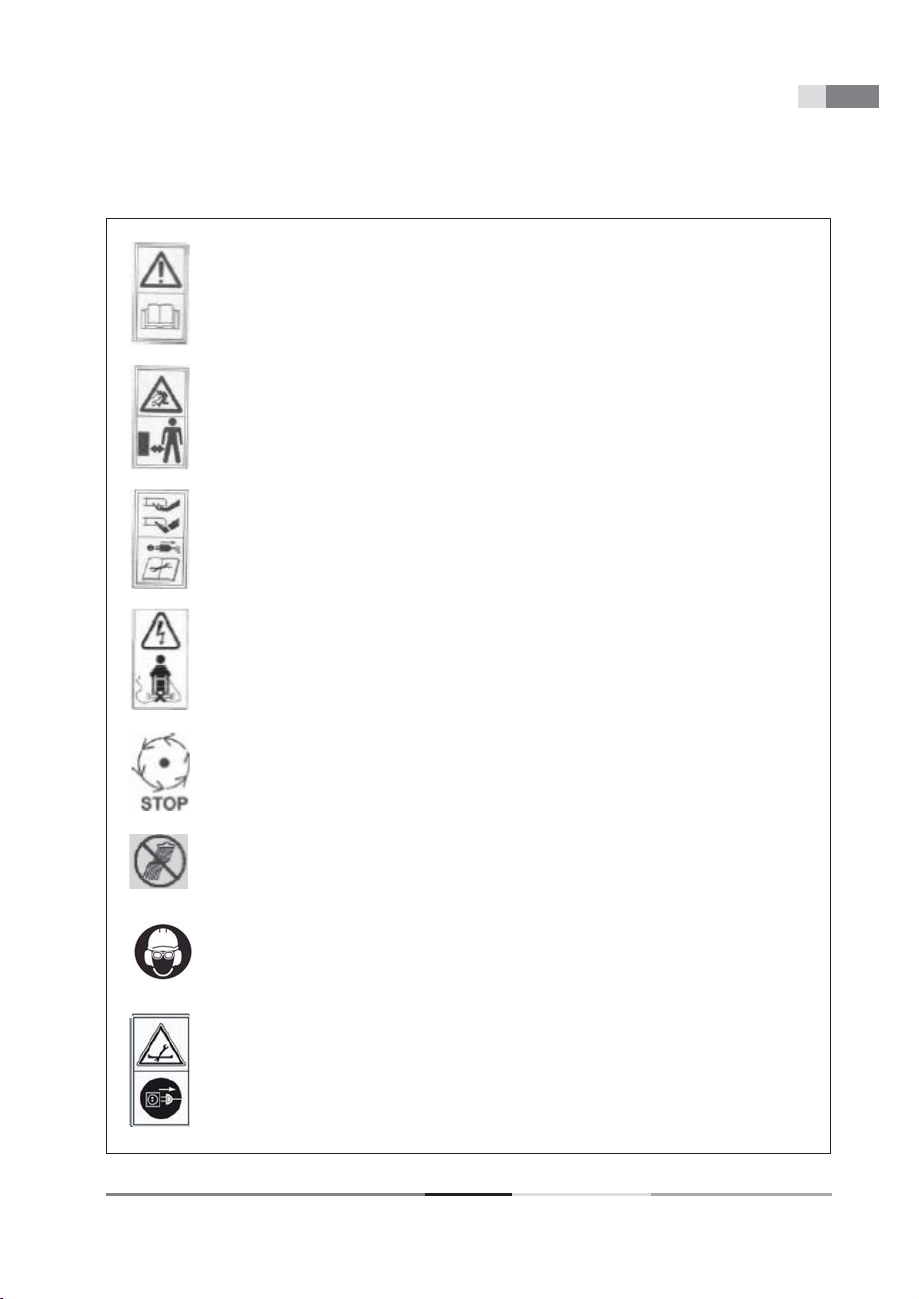

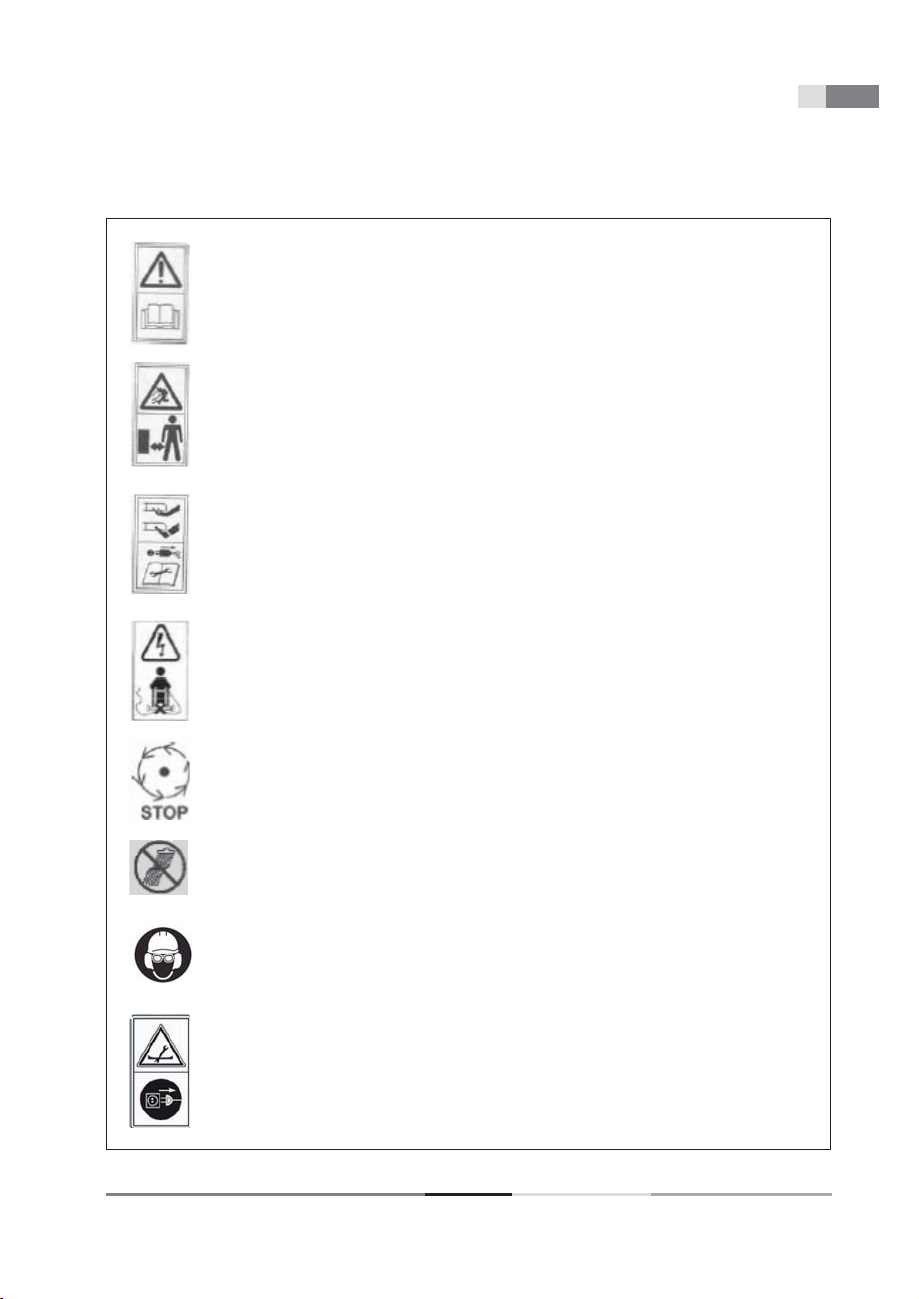

2. SYMBOLS

Read the manual with the instructions before using this machine.

Bystanders must be at a sufﬁ cient distance.

Be careful of the sharp blade edges. The blades continue to rotate even after the motor is turned off. Before carrying out maintenance or if the power cord is damaged, disconnect the power plug from the mains.

Keep the ﬂ exible power cord at a sufﬁ cient distance from the blade.

Symbols

The blades will continue rotating even after the machine is turned off. Before touching any of the machine's components, wait until they come to a complete stop.

Do not mow grass in the rain and do not leave the lawnmower uncovered when it is raining.

Use hearing protection. Use eye protection. Use breathing organ protection.

Always disconnect the power cord before working on the mowing deck

ELECTRIC LAWNMOWER USER'S MANUAL

EN 6

Description

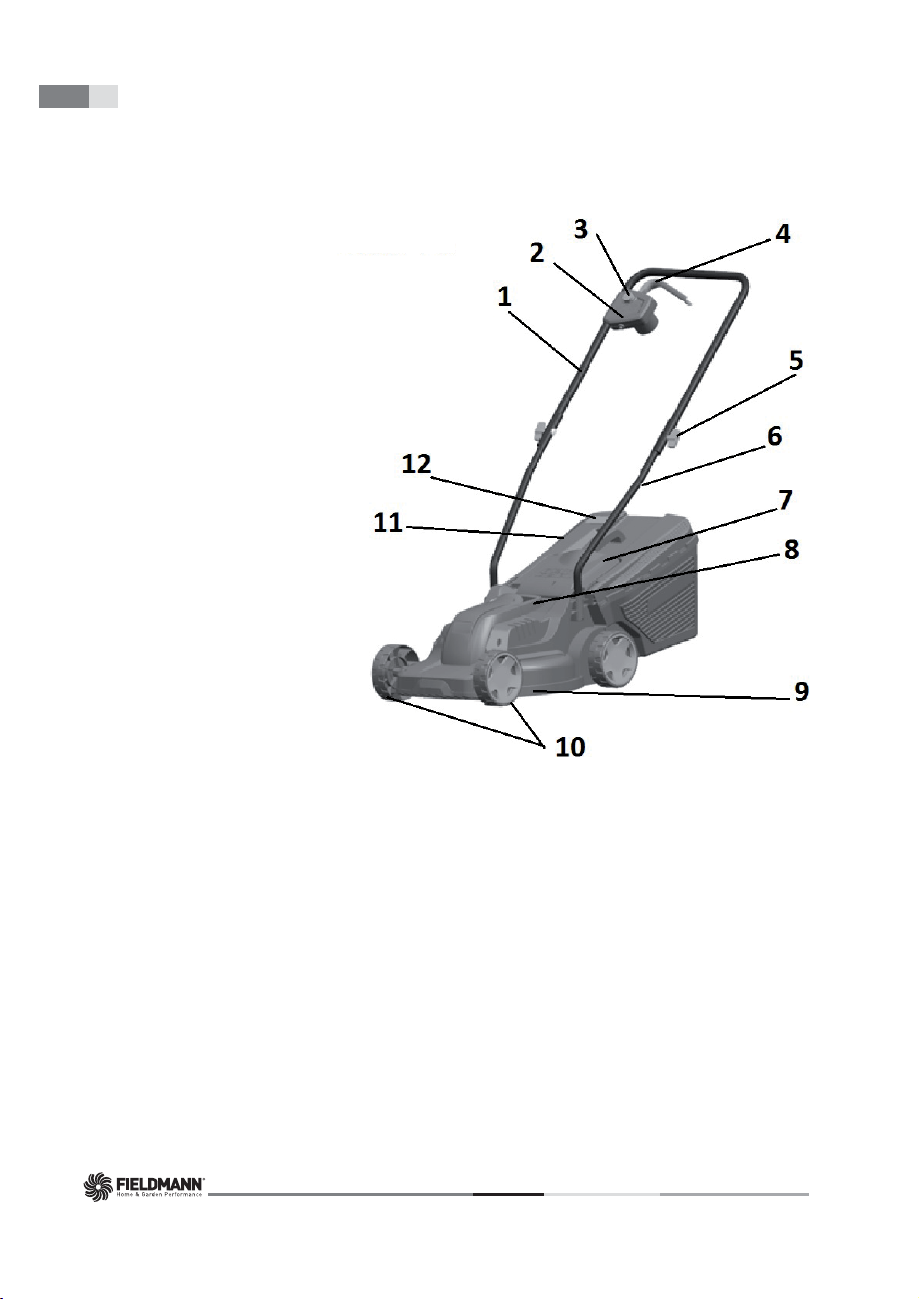

3. DESCRIPTION (FIG. 1)

1. Top Handle

2. Start unit

3. Start button

4. Start lever

5. Thumb nut

6. Bottom part part of the handle

7. Safety grass catcher cover

8. Transport handle

9. Lawnmower chassis

10. Wheels

11. Grass catcher

12. Full grass catcher indicator

Fig. 1

FZR 2021-E

Fundamentals of work safety

4. FUNDAMENTALS OF WORK SAFETY

Never use the machine if the power cord is damaged or visibly worn out. In the event that you connect the lawnmower using a damaged power cord to a power source and then touch

the place that is uninsulated before the lawnmower is disconnected from the power source, you subject yourself to a risk of injury by electrical shock.

Likewise, never touch the blades until the machine is disconnected from the power source and until the

blades come to a complete stop.

Make sure that the extension cord never comes into contact with the blades. The blades could damage the

insulation on the power cord and this would create a risk of injury by electrical shock when a certain part of the body and the exposed wire touch while it is under live current.

Disconnect the machine from the voltage source (i.e. pull the plug on the power cord out of the mains power

socket):

• If you need to leave the machine without supervision

• If you are planning to carry out troubleshooting

• Prior to every inspection, every cleaning or repairs

• If you impact a foreign object when working with it

• If the machine vibrates excessively. Carefully study the fundamentals of work safety with the machine and the user’s manual. Recommendation: Connect the machine only to such a power source that is equipped with a residual current

device (RCD) with a maximum leakage current of 30mA. If the power cord is damaged, it must be replaced by the manufacturer or by a customer service centre. This machine must not be operated by persons with limited physical, sensory or mental abilities (including

children). Furthermore, it must not be used by inexperienced persons whose technical knowledge for the

operation of this machine is insufﬁ cient. These persons may operate the machine under the supervision of

a competent person or after being duly instructed about the fundamentals of work safety. If children are moving around in the vicinity of the machine, it is necessary to watch that they do not play with

the machine. A tingling sensation in one’s hands or their numbness are indications of excessive vibrations.

If this happens, shorten the work cycle, take sufﬁ ciently long breaks, share the work among several people or

in the event of long term use of the lawnmower, use special anti-vibration gloves when working. An unavoidable associated consequence of using the lawnmower is that it emits noise when it is running.

Therefore, perform noisy work only during dedicated hours, respectively at a time when this type of activity is

normal. Respect quiet times and try to limit the work to the shortest possible duration.

Likewise, we recommend that you and persons in the near vicinity of the lawnmower wear hearing protection.

OTHER RISKS

Despite the fact that our products are designed to meet the valid technical norms and safety directives in

force, there still remain certain risks to the user associated with the operation of the machine:

• Stones and other fragments may ﬂ y out of the area of the mowing deck.

• If the operator of the machine fails to use hearing protection, then they risk subsequent deafness.

• Finger injury during blade maintenance

• Inhalation of grass clipping particles

• Electrical shock when uninsulated parts are touched.

ELECTRIC LAWNMOWER USER'S MANUAL

EN 8

Fundamentals of work safety

This machine must not be operated by persons with limited physical, sensory or mental abilities (including

children) or inexperienced persons or persons whose technical knowledge is evidently insufﬁ cient for the given task; and such people should only operate the device under the supervision of a person that is competent for this task or in the case where such a person is thoroughly instructed about work safety with the machine.

If children are moving around in the vicinity of the machine, it is necessary to watch that they do not play with

the machine.

ATTENTION! Carefully read the user's manual before using this lawnmower. Make sure that you have thoroughly acquainted yourself with all the control elements. Following the work safety rules for the machine minimises the risk of a ﬁ re, injury by electrical shock or mechanical injuries.

Carefully store the user’s manual in case it is needed. Incorrect operation of the machine creates a risk of injury. The lawnmower may cause serious injury to the

user and persons located nearby and therefore these work safety rules should be always be followed to eliminate this risk if possible.

In this sense the user is responsible for safety when working with the machine. Likewise, never use the

machine in the event that any of its safety elements are missing or not in full working order.

BEFORE YOU START USING THE LAWNMOWER

Carefully read all the instructions provided in this user’s manual. Thoroughly acquaint yourself with the

machine’s control elements and the fundamentals for correct use.

Never permit children or persons of whom you are not certain that they are acquainted with the control

elements and the work safety rules for this machine to work with the machine on their own. National legislation may, likewise, stipulate a minimum age limit from which it is permitted to operate this type of machine independently. Please acquaint yourself with the relevant laws governing this area in your country.

Never use the lawnmower in the event that persons, particularly children or household pets, will be freely

moving in its vicinity.

Always keep in mind that potential injuries or damages to property caused by the operation of this machine

are the full responsibility of its user.

PREPARING FOR OPERATION

When working with the machine it is necessary to wear suitable footwear and long pants. Never work with

the lawnmower if you are barefoot or if you are wearing only sandals.

Before starting work, inspect the terrain and remove any objects that could be deﬂ ected by the machine.

ATTENTION! Before every use of the machine, make sure that the blade, its mounting pin and the lawnmower body in general is not damaged or excessively worn out. If you wish to replace a damaged or worn out part, of which there are sets on the machine, always replace the entire set so that your action does not cause imbalance.

OPERATION

Only operate the machine during daylight hours or under sufﬁ cient artiﬁ cial lighting. If possible, do not mow wet grass. Make sure that during work you always have ﬁ rm support and a secure stance.

FZR 2021-E

Fundamentals of work safety

Do not run when pushing the mower but rather walk at a normal pace. The following general rules apply for work with the lawnmower: When mowing vegetation on a slope, one

does not move up and down but always along the contours, i.e. horizontally perpendicular to the incline of the

slope. Be very careful whenever you change direction on a slope. Never use the lawnmower on extremely steep slopes. In the event that you need to pull the lawnmower towards yourself while it is running or if you need to travel

backwards with the lawnmower, pay increased attention when doing this. Always stop the blades from running in the event that the machine is being transported anywhere or if you are

travelling over an area not covered by grass. Never use the machine if you ﬁ nd that any covers on it are damaged or if any of its safety elements are

missing such as deﬂ ectors or grass catchers. Always start the motor as is described in the user’s manual, while ensuring to keep your feet away from the

blades when performing this task. Never tilt the machine when starting the motor unless it is really essential in order to start it. In such a case,

turn the side of the lawnmower upwards that is farther away from you. Never insert your hands or feet under the lawnmower, in particular near to moving parts. Never cover the

grass ejection chute. Never transport the machine if the motor is still running. Always ﬁ rst stop the motor and pull the plug of the power cord out of the socket; only then is it possible to start

troubleshooting or to empty the grass catcher.

• Proceed in the same way before any inspection, every cleaning or every repair of the machine.

• In the event that you impact a foreign object, check that the lawnmower has not been damaged, and if so, it is necessary to repair this damage before starting the motor again.

• Or if the machine starts to vibrate with unusual intensity (immediately check the machine!)

Stop the motor whenever you move away from the machine.

MAINTENANCE AND STORAGE

Make sure that all nuts, pins and bolts are always securely tightened so as to ensure the safe operation of the

machine. Regularly check the grass catcher for damage or excessive wear and tear. Immediately replace worn out or damaged parts for new ones. This will contribute to the safe operation of

your lawnmower. When setting adjustable elements, take care not to clamp your ﬁ ngers between the moving blades and the

ﬁ xed part of the machine. If you wish to store the lawnmower in an enclosed area, ﬁ rst allow its motor to cool

down.

ELECTRIC LAWNMOWER USER'S MANUAL

EN 10

Assembly

5. ASSEMBLY

For the purpose of transportation, the lawnmower is supplied disassembled. Before use, it must be assembled according to the following steps:

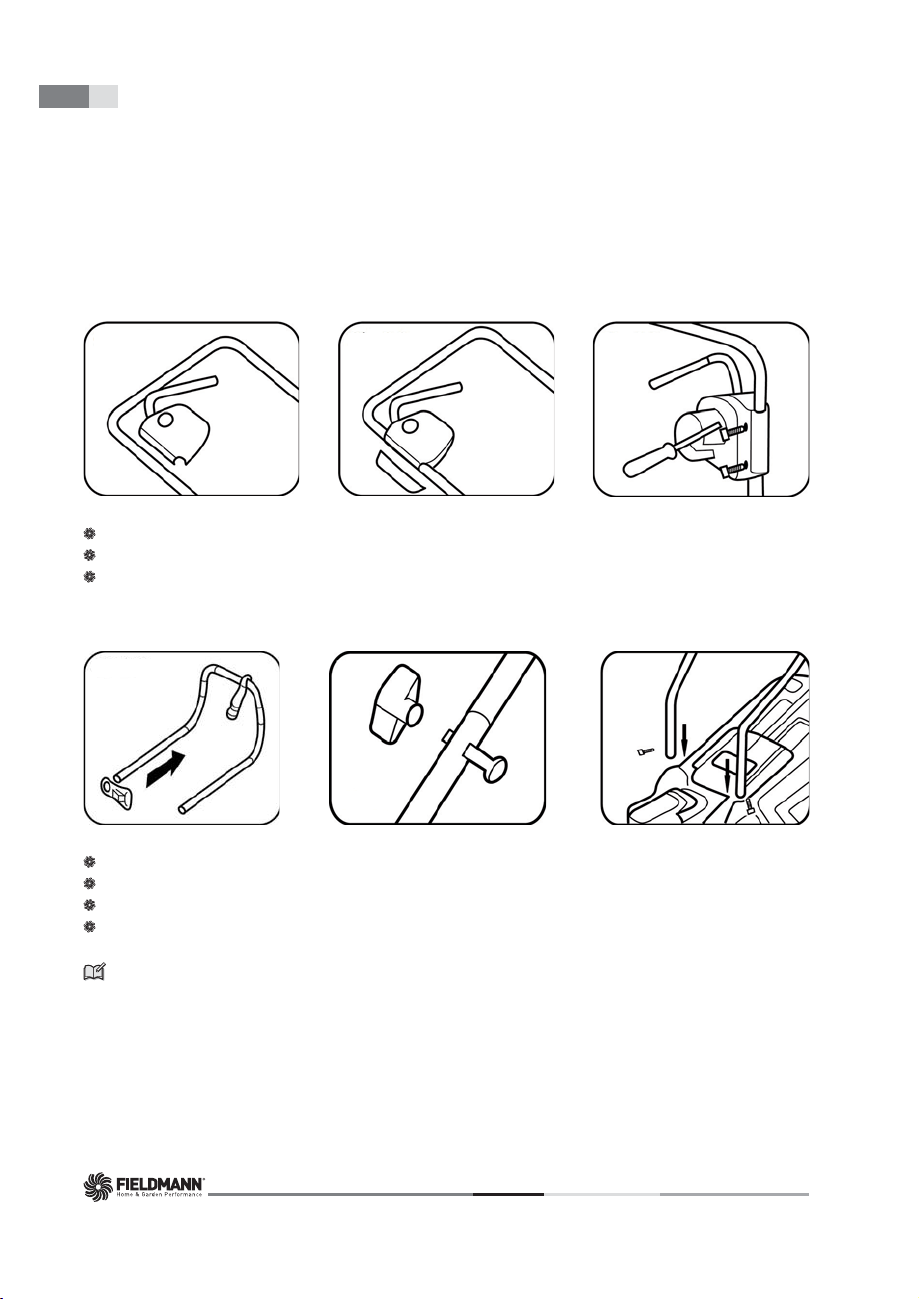

5.1 INSTALLATION OF THE START UNIT TO THE TOP PART OF THE HANDLE

Fig. 2.1

Place the start unit against the handle, see ﬁ gure 2.1 Put on the bottom fastening part, see ﬁ gure 2.2 Join both parts together using the included screws and tighten appropriately. Figure 2.3

5.2 INSTALLING THE HANDLE

Fig. 3.1

Fig. 3.2

Prior to installing the handle, slide the power cord holding hook on to the top part. Figure 3.1 Connect the top and bottom part of the handle using the included screws and thumb nuts. Figure 3.2 Slide both handle ends into the holes in the body of the lawnmower and secure in place from the side using

the included screws. Figure 3.3

Attach the power cord to the handle using the plastic clips.

Fig. 2.3Fig. 2.2

Fig. 3.3

Note: the handle can be folded for storage purposes.

FZR 2021-E

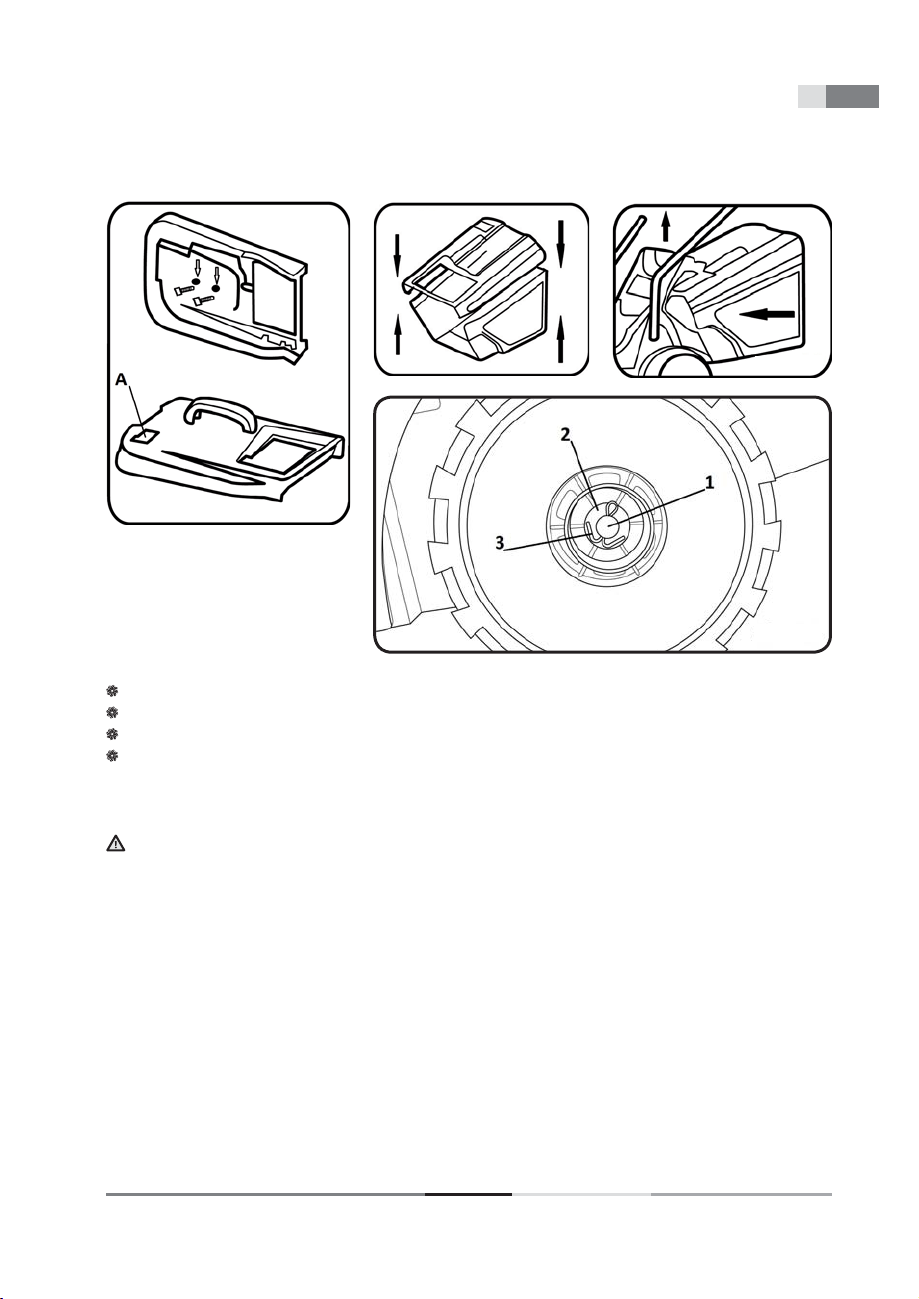

5.3 INSTALLING THE GRASS CATCHER, ATTACHING THE WHEEL COVER

Fig. 4.2

Fig. 4.1

Assembly

Fig. 4.3

Fig. 4.4

Attach the handle to the top part of the grass catcher using the included screws. Figure 4.1 Connect the top and bottom part of the grass catcher. Figure 4.2 To seat the grass catcher on to the lawnmower, it is ﬁ rst necessary to lift the rear safety grass catcher cover.

Figure 4.3 Put the lawnmower wheel on to the axle. Figure 4.4, point 1. Put on the washer and secure in place using the

cotter pin. Figure 4.4, point 2 and 3.

Finally put on the wheel cover. Repeat this procedure for all 4 wheels.

ATTENTION: The grass catcher is equipped with a full indicator. Figure 4.1, point A. If the ﬂ ap is lifted, the grass catcher is not full. Otherwise, it is necessary to tip out the grass catcher.

ELECTRIC LAWNMOWER USER'S MANUAL

EN 12

Operation

6. OPERATION

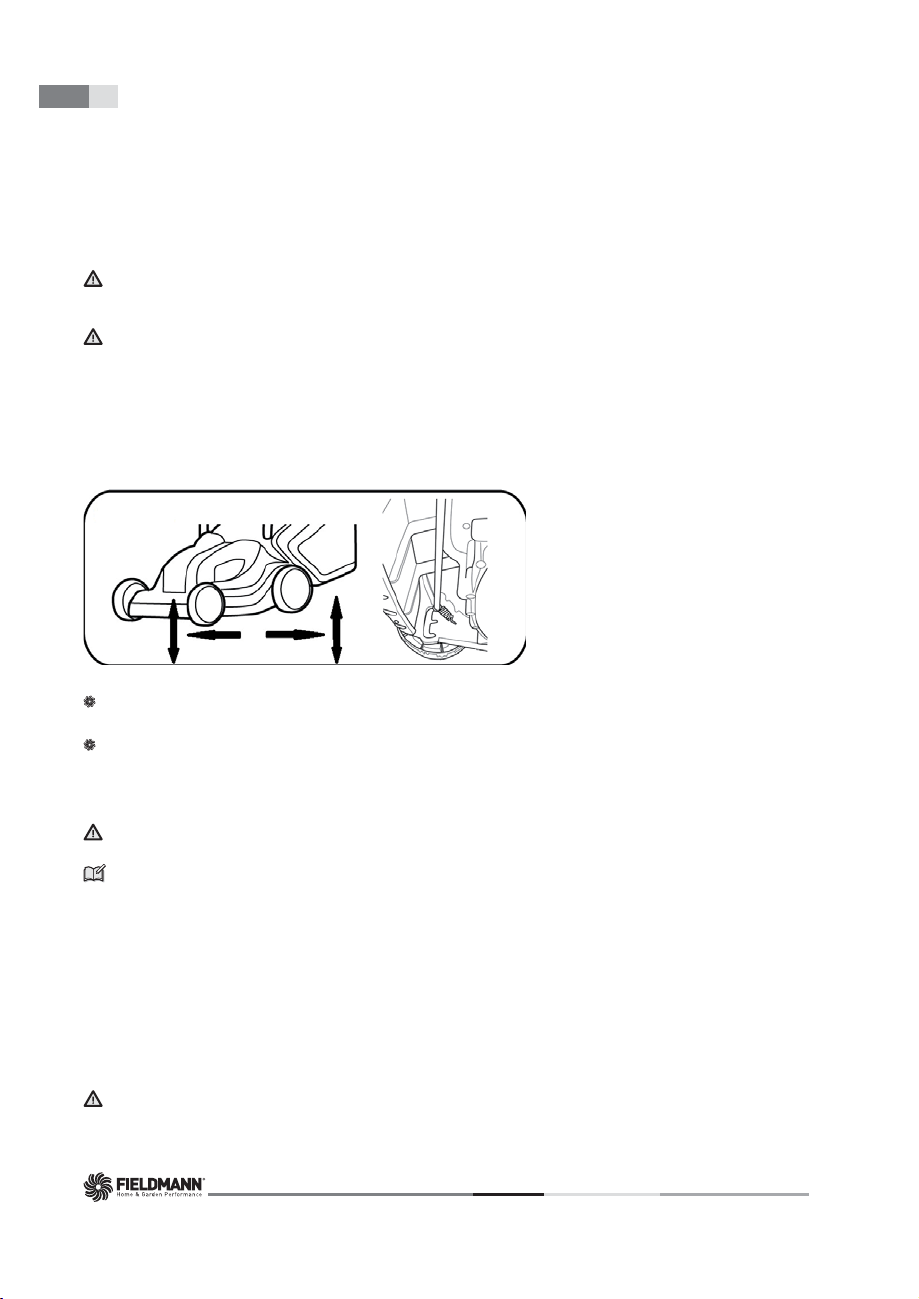

6.1 SETTING THE MOWING HEIGHT

ATTENTION: Before setting the mowing height, always make sure that the lawnmower is turned off and

the blade is not moving.

ATTENTION: The blade will rotate several seconds after the lawnmower is turned off. A rotating blade may cause injuries.

The mowing height is set in 3 positions independently on the front and rear wheel axle.

1. position 20 mm

2. position 38 mm

3. position 56 mm

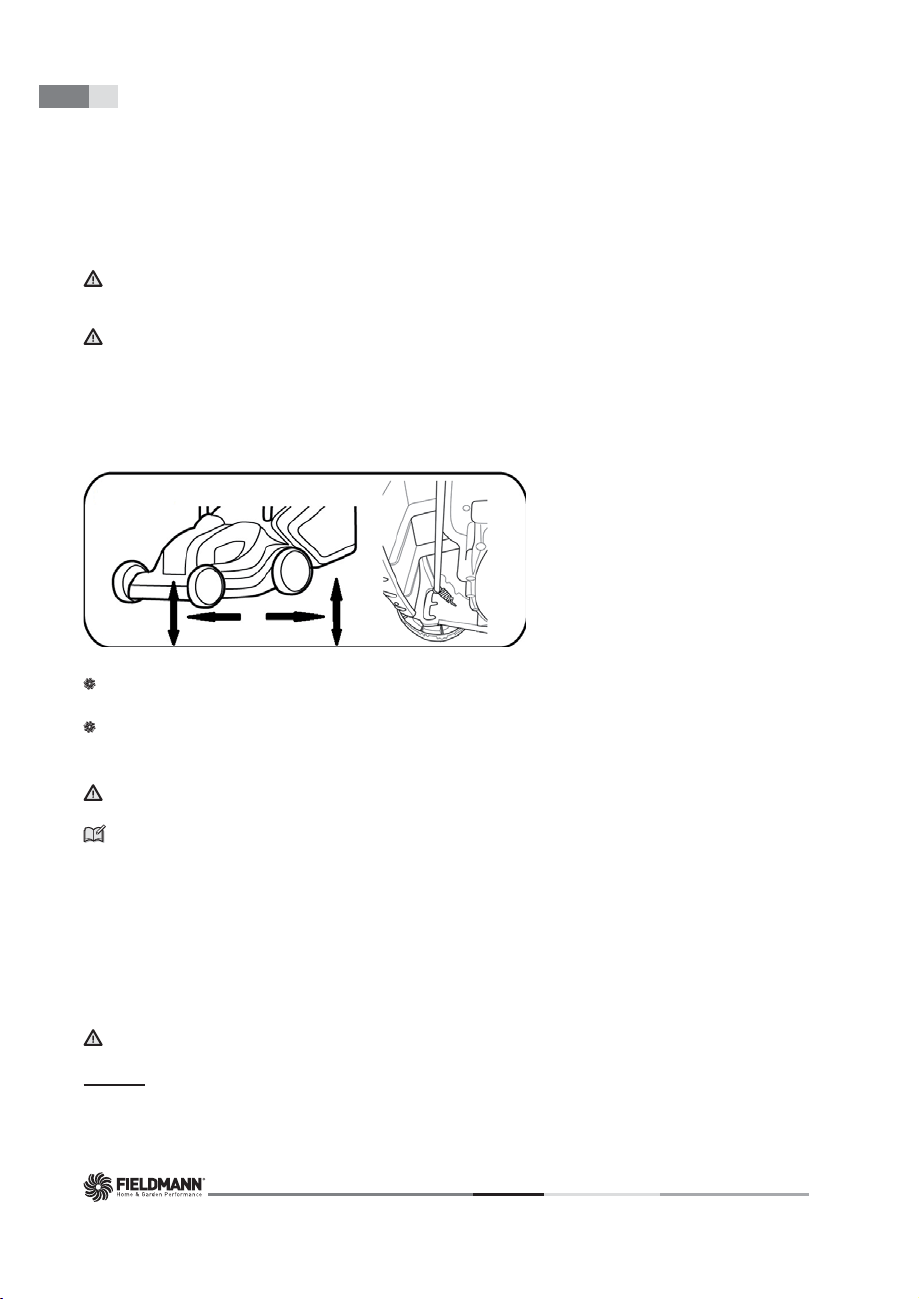

Fig. 5.1

Setting the height of the front wheels - pull the wheel away from the grass catcher and select the desired

height. Follow this procedure for both front wheels. Figure 5.1

Setting the height of the rear wheels - pull the wheel towards the grass catcher and select the desired height.

The height should be the same as on the front wheels. Follow this procedure for both rear wheels. Figure 5.1

ATTENTION: Make sure that the height of all 4 wheels is set the same

Note: Lawns made up of standard grass blends should not be mowed to a height lower than 4 cm. Lawn

should not be shortened by more than 1/3 of its height.

6.2 CONNECTING TO THE POWER GRID

Insert the plug on the power cord into the power grid (230-240 V, 50 Hz). Check that there is a sufﬁ cient length of power cord available. The length of the power cord should not exceed 30 m. The lawnmower may lose power when a longer power cord is used.

6.3 TURNING THE LAWNMOWER ON/OFF ATTENTION: Do not start the lawnmower when it is standing in a place with tall grass.

FZR 2021-E

Operation

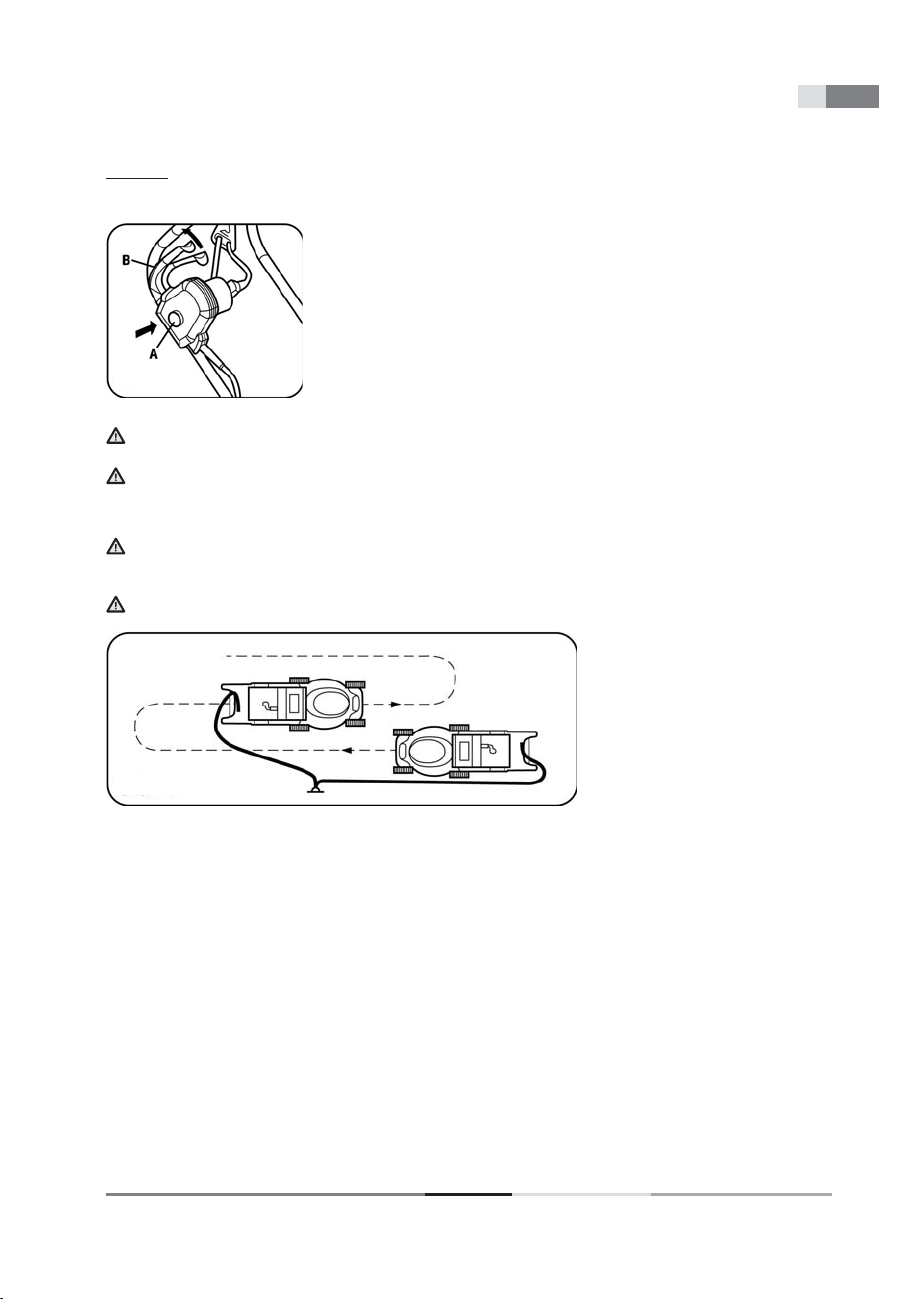

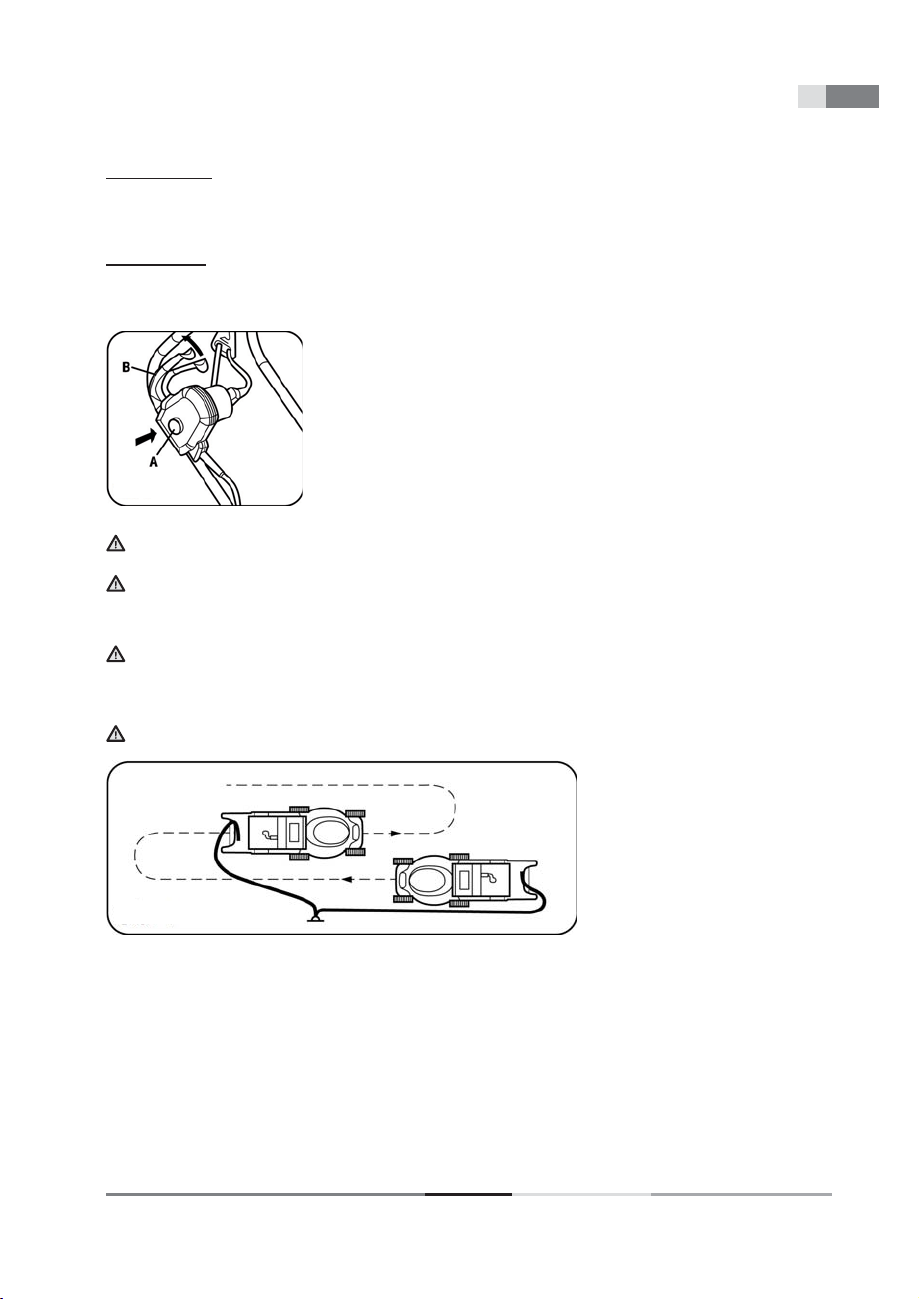

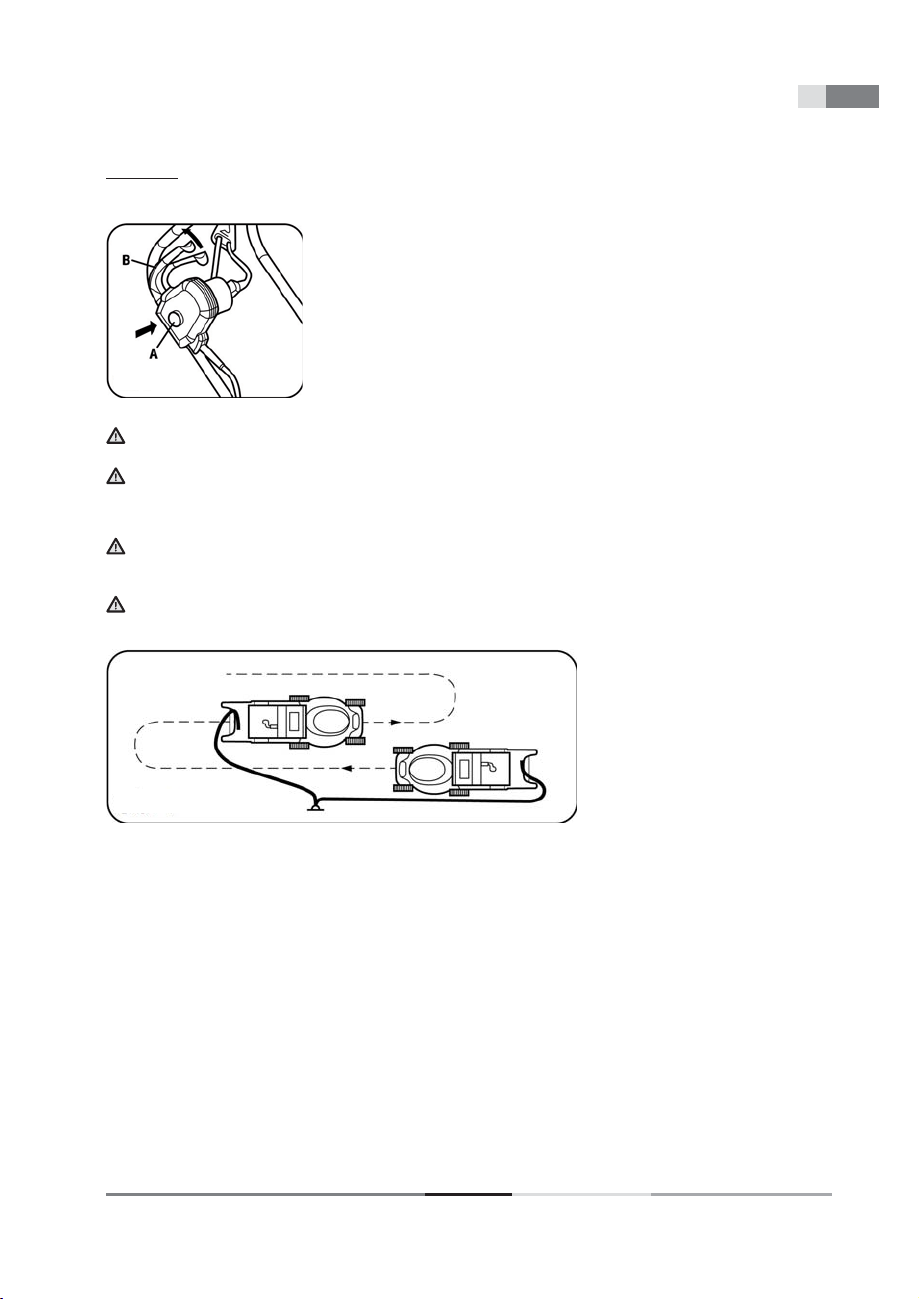

Turning on:

Press and hold the safety button. Figure 6, point A. Then pull the starting lever to the handle. Figure 6, point B. Release the safety button.

Turning off:

Release the starting lever (Figure 6, point B)

Fig. 6

ATTENTION: The blade will rotate several seconds after the lawnmower is turned off.

ATTENTION: Do not turn the lawnmower off and on in quick succession.

6.4 MOWING ATTENTION: Mow the lawn only when it is dry. Mowing wet grass causes undesirable clogging of the

lawnmower and subsequent loss in power and reduced grass collection performance.

ATTENTION: Always mow in the direction away from the power cord. In this way, you will prevent accidentally severing the power cord. Figure 7.

Fig. 7

ELECTRIC LAWNMOWER USER'S MANUAL

EN 14

Technical Specifications

7. TECHNICAL SPECIFICATIONS

Model FZR 2021 E Power supply 230-240 V, 50 Hz Power input 1200 W Idling speed 3,400 min Coverage width (blade length): 320 mm Mowing heights 20/38/56 mm - 3 positions Grass catcher volume 30 l Weight when empty: 7.25 Kg Noise level according to norm EN ISO 3744 Guaranteed emission level of acoustic power (LWA max) in accordance with the Noise Level Directive 2000/14: LwA MAX 96 dB (A) Vibrations: < 30 m/s²

-1

FZR 2021-E

Maintenance

8. MAINTENANCE

ATTENTION! Before proceeding to remove the grass catcher, always turn off the lawnmower and pull the plug on the extension cord out of the power socket.

Note: We recommend that you regularly perform the maintenance described below, this will increase the lifetime of the machine and increase its reliability.

Regularly visually inspect the machine for the timely identiﬁ cation of defects such as a loose blade, blade

installed upside down, blade damage or damaged or excessively worn out parts.

Likewise, regularly check that the protective covers or protective elements are not damaged and that they are

in their place. Before every use of the machine, perform all necessary repairs and maintenance. In the event that despite regular maintenance, the machine does not work, please contact our customer

service, the potential repair should be carried out by our contractual partner in one of the specialised

workshops of the Fieldmann brand.

8.1 BLADE REPLACEMENT

For this task, we recommend that you contact an authorised service centre. Always use original spare parts.

Before inspecting the blade, always disconnect the lawnmower from the electricity grid and check that the motor is turned off.

ATTENTION: Remember that the blade still rotates several seconds after the motor is turned off. Never attempt to stop the blade. In regular intervals, check that the blade is securely fastened, in good condition and sharp. If necessary, sharpen or replace it.

In the event that the blade hits an object while mowing, turn the lawnmower off and wait until the blade comes to a stop. Then check the condition of the blade and its fastening bolts. If these are damaged or if they have been lost then they must be replaced without delay. Important: While working use protective gloves. Loosen the two bolts that hold the blade (6 mm Allen key) by turning anticlockwise, remove the blade and replace it with a new one. Check that the new blade is installed in the correct direction. Tighten the plastic nut of the fastening bolt turning clockwise.

Turn the lawnmower upside down Secure the blade against movement using a screwdriver. Figure 8.1 Loosen the blade bolt and remove the blade. Then retighten ﬁ rmly. Figure 8.2

ELECTRIC LAWNMOWER USER'S MANUAL

EN 16

Maintenance

Fig. 8.1

Fig. 8.2

FZR 2021-E

Declaration Of Conformity

9. DECLARATION OF CONFORMITY

DECLARATION OF CE CONFORMITY Manufacturer:

FAST ČR, a. s. Černokostelecká 2111, 100 00 Prague 10, Czech Republic Tax ID number: CZ26726548

Product/brand: ELECTRIC LAWNMOWER / FIELDMANN

Type/model: FZR 2021 E as factory model EAL-21008-4

220–230 V~, 50 Hz, 1200 W

This product meets the requirement of the directives and regulations below:

ES Council Directive No. 2006/42/ES for machinery ES Directive No. 2014/30/EU for electromagnetic compatibility (EMC) ES Directive No. 2011/65/EU on the reduction of hazardous substances in electrical and electronic equipment

and norms:

EN 60335-1:2012 EN 60335-2-77:2010 EN 62233:2008 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

CE mark: 16

Place of issue: Prague Name: Ing. Zdeněk Pech

Board Chairman Date of issue: 1. 8. 2016 Signature:

ELECTRIC LAWNMOWER USER'S MANUAL

EN 18

Disposal

10. DISPOSAL

INSTRUCTIONS AND INFORMATION REGARDING THE DISPOSAL OF USED PACKAGING MATERIALS

Dispose of used packaging material at a site designated for waste in your municipality.

DISPOSAL OF USED ELECTRICAL AND ELECTRONIC EQUIPMENT

This symbol on products or original documents means that used electric or electronic products must not be added to ordinary municipal waste. For proper disposal, renewal and recycling hand over these products to determined collection points. Or as an alternative in some European Union states or other European countries you may return your products to the local retailer when buying an equivalent new product. Correct disposal of this product helps save valuable natural resources and prevents damage to the environment caused by improper waste disposal. Ask your local authorities or collection facility for more details. In accordance with national regulations penalties may be imposed for the incorrect disposal of this type of waste.

For business entities in European Union states

If you want to dispose of electric or electronic appliances, ask your retailer or supplier for the necessary information. Disposal in other countries outside the European Union. This symbol is valid in the European Union. If you wish to dispose of this product, request the necessary information about the correct disposal method from the local council or from your retailer.

This product meets all the basic requirements of EU directives related to it.

Changes in the text, design and technical speciﬁ cations may be made without prior notice and we reserve the right to make such changes.

User s manual in the original language.

FZR 2021-E

Obsah

Elektrická zahradní sekačka

NÁVOD K OBSLUZE

Děkujeme vám, že jste si zakoupili tuto zahradní elektrickou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY .......................................................................................................... 20

Důležitá bezpečnostní upozornění................................................................................................................. 20

Obal ................................................................................................................................................................................ 20

Návod k použití ......................................................................................................................................................... 20

2. SYMBOLY ........................................................................................................................................................................21

3. POPIS (OBR 1) ............................................................................................................................................................ 22

4. ZÁSADY BEZPEČNOSTI PRÁCE ............................................................................................................................ 23

Ostatní rizika ................................................................................................................................................................ 23

Než začnete sekačku používat .........................................................................................................................24

Příprava k provozu ....................................................................................................................................................24

Obsluha ..........................................................................................................................................................................24

Údržba a uskladnění .............................................................................................................................................. 25

5. SESTAVENÍ ...................................................................................................................................................................... 26

5.1 Montáž spínací skříňky k hornímu dílu madla ................................................................................... 26

5.2 Instalace madla ................................................................................................................................................ 26

5.3 Instalace koše, nasazení krytů kol.............................................................................................................27

6. PROVOZ ......................................................................................................................................................................... 28

6.1 Nastavení výšky sečení .................................................................................................................................. 28

6.2 Připojení k elektrické síti ................................................................................................................................. 28

6.3 Zapnutí/vypnutí sekačky............................................................................................................................... 28

6.4 Sečení ..................................................................................................................................................................... 29

7. TECHNICKÉ ÚDAJE .................................................................................................................................................... 30

8. ÚDRŽBA ...........................................................................................................................................................................31

8.1 Výměna nože .......................................................................................................................................................31

9. PROHLÁŠENÍ O SHODĚ .......................................................................................................................................... 33

10. LIKVIDACE ..................................................................................................................................................................... 34

ELEKTRICK Á ZAHRADNÍ SEK AČKA NÁVO D K OBSLUZE

CZ 20

Všeobecné bezpečnostní předpisy

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete

všechny součásti výrobku. Výrobek uchovávejte na suchém místě mimo dosah dětí. Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za

následek úraz elektrickým proudem, požár a/nebo těžká poranění.

OBAL

Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

NÁVOD K POUŽITÍ

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list. V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního místa).

Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.

Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

FZR 2021-E

2. SYMBOLY

Před použitím tohoto stroje si přečtěte příručku s pokyny.

Přihlížející osoby musí být v dostatečné vzdálenosti.

Dávejte pozor na ostré čepele. Čepele rotují ještě po vypnutí motoru. Před údržbou nebo při poškození kabelu vyndejte zástrčku z hlavního vedení.

Mějte ohebný kabel zdroje napájení v dostatečné vzdálenosti od čepelí.

Symboly

Čepele pokračují v rotaci i po vypnutí stroje. Před kontaktem se všemi díly stroje čekejte, dokud se úplně nezastaví.

Nesekejte trávu v dešti a neponechávejte sekačku pod širým nebem za deště.

Používejte ochranu sluchu. Používejte ochranu zraku. Používejte ochranu dýchacích orgánů.

Vždy odpojte přívod elektrického proudu před prací na sekacím ústrojí

ELEKTRICK Á ZAHRADNÍ SEK AČKA NÁVO D K OBSLUZE

CZ 22

Popis

3. POPIS (OBR. 1)

1. Horní madlo

2. Spínací jednotka

3. Spínací tlačítko

4. Spínací páka

5. Matice s růžicovou hlavou

6. Spodní část madla

7. Bezpečnostní kryt koše

8. Transportní madlo

9. Šasi sekačky

10. Kola

11. Sběrný koš

12. Indikátor stavu zaplnění koše

Obr. 1

FZR 2021-E

Zásady bezpečnosti práce

4. ZÁSADY BEZPEČNOSTI PRÁCE

Zařízení nikdy nepoužívejte v případě, že je poškozený či viditelně opotřebený napájecí kabel. V případě, že sekačku připojíte poškozeným kabelem ke zdroji napětí a poté se dotknete místa, kde je

porušená izolace dříve, než bude sekačka od zdroje napětí odpojena, vystavujete se riziku úrazu elektrickým proudem.

Rovněž se nikdy nedotýkejte nožů, dokud nebude zařízení odpojeno od zdroje napětí, a dokud se nože úplně

nepřestanou otáčet.

Dbejte na to, aby se prodlužovací kabely nikdy nedostaly do kontaktu s noži. Nože by totiž mohly poškodit

izolaci kabelu, a tím by vzniklo riziko úrazu elektrickým proudem při dotyku některé části těla a obnaženého vodiče, bude-li tento pod napětím.

Zařízení odpojte od přívodu napětí (tj. vytáhněte vidlici napájecího kabelu ze síťové zásuvky):

• Pokud musíte nechat zařízení bez dozoru

• Pokud se chystáte odstranit závadu

• Před každou kontrolou, každým čištěním či opravou

• Narazíte-li při sekání na cizí těleso

• Pokud zařízení nadměrně vibruje. Pečlivě si prostudujte zásady bezpečnosti práce se zařízením a návod k obsluze. Doporučení: Zařízení připojujte jen k takovému zdroji napětí, který je vybaven proudovým chráničem (RCD)

s maximální hodnotou unikajícího proudu 30mA. Je-li poškozen napájecí kabel, je nutná jeho výměna výrobcem anebo jeho zákaznickým servisem. Toto zařízení nesmí být obsluhováno osobami s omezenými fyzickými, smyslovými či duševními schopnostmi

(včetně dětí). Dále nesmí být používáno osobami nezkušenými či takovými osobami, jejichž technické

znalosti jsou pro obsluhu tohoto zařízení zjevně nedostatečné. Tyto osoby mohou obsluhovat zařízení pouze

pod dohledem způsobilé osoby, anebo po náležitém poučení o zásadách bezpečnosti práce. Pohybují-li se v blízkosti zařízení děti, je nezbytně nutné dohlížet na to, aby si se zařízením nehrály. Pocit mravenčení v rukou anebo dokonce jejich necitlivost je příznakem nadměrných vibrací.

V takovém případě zkraťte práci, přerušujte ji dostatečně dlouhými přestávkami, rozdělte ji mezi několik lidí

anebo, v případě dlouhodobého používání sekačky, používejte při práci speciální antivibrační rukavice. Nevyhnutelným průvodním jevem používání sekačky je to, že za chodu vydává hluk. Hlučné práce proto

provádějte pouze ve vyhrazených hodinách, respektive v době, která je pro tyto činnosti běžná. Respektujte

dobu klidu a práci se snažte zkrátit na nezbytně nutnou dobu.

Rovněž doporučujeme, abyste Vy i osoby, pohybující se v bezprostřední blízkosti sekačky, byli vybaveni

chrániči sluchu.

OSTATNÍ RIZIKA

Přestože jsou naše výrobky konstruovány tak, aby vyhovovaly platným technickým normám a bezpečnostním

předpisům, přetrvávají ve spojení s obsluhou zařízení pro jeho uživatele některá rizika:

• Z prostoru žacího mechanismu mohou odlétávat kameny nebo jejich úlomky.

• Nebude-li obsluha zařízení při práci používat ochranu sluchu, vystavuje se riziku následného ohluchnutí.

• Poranění prstů při údržbě nože

• Vdechnutí částic odřezků travin

• Zasažení elektrickým proudem při dotyku neizolovaných součástí.

ELEKTRICK Á ZAHRADNÍ SEK AČKA NÁVO D K OBSLUZE

CZ 24

Zásady bezpečnosti práce

Toto zařízení nesmí být obsluhováno osobami s omezenými fyzickými, smyslovými či duševními schopnostmi

(včetně dětí), případně osobami nezkušenými či takovými osobami, jejichž technické znalosti jsou pro daný úkol zjevně nedostatečné; ty smějí zařízení obsluhovat pouze pod dohledem jiné, k tomu způsobilé osoby, anebo v případě, že je tato osoba důkladně poučila o zásadách bezpečné práce se zařízením.

Pohybují-li se v blízkosti zařízení děti, je nezbytně nutné dohlížet na to, aby si se zařízením nehrály.

POZOR! Před použitím této travní sekačky si pečlivě prostudujte návod k obsluze. Ujistěte se, že jste se důkladně seznámili se všemi jejími ovládacími prvky. Dodržováním pravidel pro bezpečnou práci se zařízením minimalizujete riziko vzniku požáru, zasažení elektrickým proudem či mechanických poranění.

Návod k obsluze pro případ potřeby pečlivě uschovejte. Nesprávným použitím zařízení vzniká nebezpečí úrazu. Travní sekačka může uživateli i jiným osobám,

nacházejícím se v jeho blízkosti, způsobit vážný úraz, proto je nutno neustále dodržovat pravidla pro její bezpečné použití, aby toto riziko bylo pokud možno vyloučeno.

V tomto smyslu je uživatel zodpovědný za bezpečnost při práci se zařízením. Rovněž nikdy nepoužívejte

zařízení v případě, že na něm budou chybět kterýkoliv z bezpečnostních prvků anebo kterýkoliv z nich nebude plně funkční.

NEŽ ZAČNETE SEKAČKU POUŽÍVAT

Přečtěte si pozorně všechny pokyny, uvedené v tomto návodu k obsluze. Důkladně se seznamte s ovládacími

prvky zařízení a zásadami jeho správného použití.

Nikdy nedovolte dětem či Vám neznámým osobám, o nichž bezpečně nevíte, že jsou obeznámeny

s ovládacími prvky a pravidly bezpečnosti práce s tímto zařízením, aby se sekačkou samostatně pracovaly. Národní legislativa může rovněž stanovit minimální věkovou hranici, od níž je dovoleno samostatně obsluhovat tento typ zařízení. Seznamte se, prosím, s příslušnými zákony, upravujícími tuto problematiku ve Vaší zemi.

Sekačku nikdy nepoužívejte v případě, že se v její blízkosti budou volně pohybovat osoby, zejména malé děti,

či domácí zvířata.

Buďte si neustále vědom toho, že za případná zranění či škody na majetku způsobené provozem zařízení

nese plnou zodpovědnost jeho uživatel.

PŘÍPRAVA K PROVOZU

Při práci je nutno nosit vhodnou obuv a kalhoty s dlouhými nohavicemi. Se sekačkou nikdy nepracujte, pokud

jste bosi či máte-li na nohou pouze sandály.

Před započetím práce prohlédněte terén a odstraňte veškeré předměty, které mohou být zařízením odmrštěny.

POZOR! Před každým použitím zařízení se přesvědčte, zda nejsou poškozeny či nadměrně opotřebeny žací nůž, čep jeho upevnění či obecně celá konstrukce sekačky. Chcete-li vyměnit nějaký poškozený či opotřebený díl, který se na zařízení nevyskytuje pouze v jednom exempláři, vyměňujte pokaždé celou skupinu, aby Váš zásah nezpůsobil nerovnováhu.

OBSLUHA

Zařízení obsluhujte pouze za denního světla či za dostatečného umělého osvětlení. Pokud možno nesekejte mokrou trávu. Dbejte na to, abyste při práci vždy měli pevnou oporu a jistý postoj.

FZR 2021-E

Zásady bezpečnosti práce

Za sekačkou neběhejte, nýbrž vždy pouze choďte normálním tempem. Pro práci se sekačkou platí následující obecná pravidla: Při sekání porostu ve svahu nepostupujeme směrem

nahoru a dolů, ale zásadně po vrstevnicích, tedy vodorovně, kolmo ke sklonu svahu. Při každé změně směru na svahu dbejte zvýšené opatrnosti. Sekačku nikdy nepoužívejte na extrémně strmých svazích. Jestliže musíte sekačku za chodu přitáhnout směrem k sobě, anebo pokud je při sekání nutno pohybovat

sekačkou směrem vzad, dbejte přitom zvýšené opatrnosti. V případě, že je zařízení kamkoliv přepravováno anebo pokud jím přejíždíte po nezatravněné ploše, vždy

vypněte pohon nožů. Nikdy nepoužívejte zařízení v případě, že zjistíte, že na něm jsou poškozené kryty, anebo že na něm chybí

kterýkoliv z bezpečnostních prvků, jako jsou odražeče či lapače posekané trávy. Motor vždy spouštějte pouze tak, jak je popsáno v návodu k obsluze; přitom dbejte na to, aby se při tomto

úkonu Vaše nohy nenacházely v blízkosti nožů. Při startování motoru nikdy zařízení nenaklápějte, pokud to pro startování není vyloženě nezbytné. V tomto

případě obraťte sekačku tou stranou vzhůru, která je vás dále. Nikdy nestrkejte ruce či nohy pod sekačku, především ne do blízkosti pohyblivých dílů. Nikdy nezakrývejte

výhozní otvor pro odvod posečené trávy. Zařízení nikdy nepřepravujte, pokud ještě běží motor. Vždy nejprve zastavte motor a vytáhněte vidlici napájecího kabelu ze zásuvky; teprve potom je možno začít

odstraňovat závady či vyprázdnit sběrný koš na posečenou trávu.

• Stejně postupujte před každou kontrolou, každým čištěním či každou opravou zařízení.

• Případně, pokud jste při sekání narazil na nějaké cizí těleso, zkontrolujte, zda nedošlo k poškození sekačky; pokud ano, je nutno před opětovným spuštěním motoru toto poškození opravit.

• Anebo začne-li zařízení nezvykle silně vibrovat (okamžitě provést kontrolu zařízení!)

Motor zastavte pokaždé, když odcházíte pryč od zařízení.

ÚDRŽBA A USKLADNĚNÍ

Dbejte na to, aby veškeré matice, čepy a šrouby byly vždy řádně utažené, zajistíte tak bezpečný chod zařízení. Pravidelně kontrolujte, zda není poškozen či nadměrně opotřeben sběrný koš. Opotřebené či poškozené díly ihned vyměňte za nové, přispějete tak k bezpečnému provozu Vaší sekačky. Při seřizování nastavitelných prvků dejte pozor, abyste si nesevřeli prsty mezi pohyblivé nože a pevnou část

zařízení. Chcete-li sekačku uložit v uzavřeném prostoru, nechte předtím vychladnout její motor.

ELEKTRICK Á ZAHRADNÍ SEK AČKA NÁVO D K OBSLUZE

CZ 26

Sestavení

5. SESTAVENÍ

Sekačka je za účelem přepravy dodávána v rozloženém stavu. Před použitím musí být složena dle následujících kroků:

5.1 MONTÁŽ SPÍNACÍ SKŘÍŇKY K HORNÍMU DÍLU MADLA

Obr. 2.1

Přiložte spínací skříňku k madlu viz obrázek 2.1 Přiložte spodní zajišťovací díl viz obrázek 2.2 Spojte oba díly přiloženými vruty a přiměřeně podtáhněte. Obrázek 2.3

5.2 INSTALACE MADLA

Obr. 3.1

Obr. 3.2

Před montáží madla nasuňte na horní díl hák k zajištění přívodního kabelu. Obrázek 3.1 Spojte horní a spodní díl madla pomocí přiložených šroubu a matic s růžicovou hlavou. Obrázek 3.2 Zasuňte oba konce madla do otvorů v těle sekačky a z boku zajistěte přiloženými vruty. Obrázek 3.3 Připevněte kabel k madlu pomocí plastových spon.

Obr. 2.3Obr. 2.2

Obr. 3.3

Poznámka: pro účely skladování je madlo skládací.

FZR 2021-E

5.3 INSTALACE KOŠE, NASAZENÍ KRYTŮ KOL

Obr. 4.2

Obr. 4.1

Provoz

Obr. 4.3

Obr. 4.4

K horní části koše připevněte madlo pomocí přiložených vrutů. Obrázek 4.1 Spojte horní a spodní část koše. Obrázek 4.2 Pro nasazení koše na sekačku je nutné nejprve zvednou zadní Bezpečnostní kryt koše. Obrázek 4.3 Kolo sekačky nasaďte na osu. Obrázek 4.4, bod 1. Následně nasaďte podložku a zajistěte závlačkou.

Obrázek 4.4., bod 2. a 3. Nakonec nasaďte krytku kola. Tento postup opakujte pro všechny 4 kola.

UPOZORNĚNÍ: Koš je vybaven ukazatelem zaplnění. Obrázek 4.1 bod A. Je-li klapka přizvednutá, koš není zaplněn. V opačném případě je nutné koš vysypat

ELEKTRICK Á ZAHRADNÍ SEK AČKA NÁVO D K OBSLUZE

CZ 28

Technické údaje

6. PROVOZ

6.1 NASTAVENÍ VÝŠKY SEČENÍ

UPOZORNĚNÍ: Před nastavováním výšky sečení se vždy přesvědčte, že je sekačka vypnutá a nůž se

nepohybuje.

UPOZORNĚNÍ: Nůž se po vypnutí sekačky několik sekund točí. Točící nůž může způsobit zranění.

Výška sečení se nastavuje ve 3 pozicích zvlášť na přední a zadní ose kol.

1. pozice 20 mm

2. pozice 38 mm

3. pozice 56 mm

Obr. 5.1

Nastavení výšky předních kol - zatáhněte kolo směrem od koše a zvolte požadovanou výšku. Tento postup

použijte pro obě přední kola . Obrázek 5.1

Nastavte výšku zadních kol - zatáhněte kolo směrem ke koši a zvolte požadovanou výšku. Výška by měla být

stejná jako u předních kol. Tento postup použijte pro obě zadní kola. Obrázek 5.1

UPOZORNĚNÍ: Ujistěte se, že vdechy 4 kola mají nastavenu stejnou výšku

Poznámka: Trávníky tvořeny standardní travní směsi by neměly být koseny na menší výšku než 4 cm.

Trávník by neměl být zkracován o více jak 1/3 své výšky.

6.2 PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Zapojte zástrčku kabelu do elektrické sítě (230-240 V, 50 Hz). Ujistěte se, že je k dispozici dostatečná délka kabelu. Délka kabelu ne neměla přesáhnou 30m. Při použití delšího kabelu může sekačka ztrácet výkon.

6.3 ZAPNUTÍ/VYPNUTÍ SEKAČKY UPOZORNĚNÍ: Sekačku nespouštějte, stojí-li na místě s vysokou trávou.

Zapnutí:

Stiskněte a držte bezpečnostní tlačítko. Obrázek 6 bod A. Poté přitáhněme spínací páku k madlu. Obrázek 6 bod B. Uvolněte bezpečnostní tlačítko.

FZR 2021-E

Údržba

Vypnutí:

Uvolněte spínací páku (Obrázek 6 bod B)

Obr. 6

UPOZORNĚNÍ: Nůž se po vypnutí sekačky několik sekund točí.

UPOZORNĚNÍ: Sekačku nevypínejte a nezapínejte v rychlém sledu.

6.4 SEČENÍ UPOZORNĚNÍ: Sekejte trávník jen když je suchý. Sečení vlhké trávy způsobí nežádoucí zanášení sekačky

a následný pokles výkonu a horší sběr posečené trávy.

UPOZORNĚNÍ: Sekejte vždy směrem od kabelu. Tím zamezíte nechtěnému přeseknutí kabelu. Obrázek 7.

Obr. 7

ELEKTRICK Á ZAHRADNÍ SEK AČKA NÁVO D K OBSLUZE

CZ 30

CE Prohlášení oshodě

7. TECHNICKÉ ÚDAJE

Mode FZR 2021 E Napájení 230-240 V, 50 Hz Příkon 1200 W Otáčky naprázdno 3 400 min Šířka záběru (délka nože): 320 mm Výšky sečení 20/38/56 mm - 3 pozice Objem sběrného koše 30 l Prázdná hmotnost: 7,25 Kg Hlučnost podle normy EN ISO 3744 Garantovaná hladina akustického výkonu (LWA max) v souladu se směrnicí pro hlučnost 2000/14: LwA MAX 96 dB(A) Vibrace: < 30 m/s²

-1

FZR 2021-E

Likvidace

8. ÚDRŽBA

POZOR! Než přikročíte k demontáži sběrného koše, vždy vypněte sekačku a vytáhněte vidlici prodlužovacího kabelu ze zásuvky.

Poznámka: Níže uvedenou údržbu doporučujeme provádět pravidelně; prodloužíte tak životnost zařízení a zvýšíte jeho spolehlivost.

Provádějte pravidelnou vizuální kontrolu zařízení, abyste včas odhalili zjevné závady jako volný, opačně

nasazený či poškozený nůž anebo poškozené či nadměrně opotřebené díly.

Rovněž pravidelně kontrolujte, zda nejsou poškozeny ochranné kryty či ochranná zařízení a zda jsou na svých

místech. Před každým použitím zařízení proveďte veškeré potřebné opravy a údržbu. V případě, že zařízení i přes pravidelnou údržbu nefunguje, obraťte se na náš zákaznický servis, případná

oprava by měla být provedena u našeho smluvního partnera, v některé z odborných dílen značky Fieldmann.

8.1 VÝMĚNA NOŽE

Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko Vždy používejte originální náhradní díly.

Před prohlídkou nože vždy sekačku odpojte od elektrické sítě a zkontrolujte, že je motor vypnutý.

UPOZORNĚNÍ: Pamatujte, že se nůž stále několik sekund točí i po vypnutí motoru. Nikdy se nepokoušejte

nůž zastavit. V pravidelných intervalech kontrolujte, že je nůž bezpečně připevněn, v dobrém stavu a ostrý. Pokud je to nezbytné, nabruste jej, nebo vyměňte.

V případě, že při sekání nůž narazí do nějakého předmětu, vypněte sekačku a vyčkejte, dokud se nůž nezastaví. Poté zkontrolujte stav nože a jeho upevňovacího šroubu. Pokud jsou tyto poškozeny, nebo došlo k jejich ztrátě, musí být neprodleně vyměněny. Důležité: Při práci používejte ochranné rukavice. Povolte 2 šrouby, které drží nůž (6mm imbusovým klíčem) otáčením proti směru hodinových ručiček, sejměte nůž a vyměňte jej za nový. Ujistěte se, že je nový nůž namontován ve správném směru. Utáhněte plastovou matici upevňovacího šroubu ve směru hodinových ručiček.

Otočte sekačku vzhůru nohama Zajistěte nůž proti otáčení pomocí šroubováku. Obrázek 8.1 Povolte šroub nože a vyměňte nůž. Poté opět pevně dotáhněte. Obrázek 8.2

ELEKTRICK Á ZAHRADNÍ SEK AČKA NÁVO D K OBSLUZE

CZ 32

Poznámky

Obr. 8.1

Obr. 8.2

FZR 2021-E

PROHLÁŠENÍ OSHODĚ

9. PROHLÁŠENÍ O SHODĚ

PROHLÁŠENÍ O SHODĚ CE Výrobce:

FAST ČR, a. s. Černokostelecká 2111, 100 00 Praha 10, Česká republika DIČ: CZ26726548

Produkt/značka: ELEKTRICKÁ ZAHRADNÍ SEKAČKA / FIELDMANN

Typ/model: FZR 2021 E jako tovární model EAL-21008-4

220–230 V~, 50 Hz, 1200 W

Tento produkt splňuje požadavky níže uvedených směrnic a předpisů:

Směrnice Rady ES pro strojní zařízení 2006/42/ES Směrnice ES pro elektromagnetickou kompatibilitu (EMC) č. 2014/30/EU Směrnice ES o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních 2011/65/EU

a norem:

EN 60335-1:2012 EN 60335-2-77:2010 EN 62233:2008 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

Označení CE: 16

Místo vydání: Praha Jméno: Ing. Zdeněk Pech

Předseda představenstva Datum vydání: 1. 8. 2016 Podpis:

ELEKTRICK Á ZAHRADNÍ SEK AČKA NÁVO D K OBSLUZE

CZ 34

LIKVIDACE

10. LIKVIDACE

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Likvidace v ostatních zemích mimo Evropskou unii Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických speciﬁ kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Návod k použití v originálním jazyce.

FZR 2021-E

Obsah

Elektrická záhradná kosačka

NÁVOD NA OBSLUHU

Ďakujeme vám, že ste si kúpili túto záhradnú elektrickú rotačnú kosačku. Skôr ako ju začnete používať prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho pre prípad ďalšieho použitia.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY ......................................................................................................... 36

Dôležité bezpečnostné upozornenia ........................................................................................................... 36

Obal ................................................................................................................................................................................ 36

Návod na použitie ................................................................................................................................................... 36

2. SYMBOLY ........................................................................................................................................................................37

3. POPIS (OBR. 1) ........................................................................................................................................................... 38

4. ZÁSADY BEZPEČNOSTI PRÁCE ............................................................................................................................ 39

Ostatné riziká .............................................................................................................................................................. 39

Skôr ako začnete kosačku používať .............................................................................................................. 40

Príprava na prevádzku.......................................................................................................................................... 40

Obsluha ......................................................................................................................................................................... 40

Údržba a uskladnenie ............................................................................................................................................41

5. ZOSTAVENIE .................................................................................................................................................................. 42

5.1 Montáž spínacej skrinky k hornému dielu držadla ......................................................................... 42

5.2 Inštalácia držadla ............................................................................................................................................ 42

5.3 Inštalácia koša, nasadenie krytov kolies ..............................................................................................43

6. PREVÁDZKA .................................................................................................................................................................. 44

6.1 Nastavenie výšky kosenia.............................................................................................................................44

6.2 Pripojenie k elektrickej sieti .......................................................................................................................... 44

6.3 Zapnutie/vypnutie kosačky ......................................................................................................................... 44

6.4 Kosenie ................................................................................................................................................................... 45

7. TECHNICKÉ ÚDAJE .................................................................................................................................................... 46

8. ÚDRŽBA ...........................................................................................................................................................................47

8.1 Výmena noža .......................................................................................................................................................47

9. CE VYHLÁSENIE O ZHODE .................................................................................................................................... 49

10. LIKVIDÁCIA ................................................................................................................................................................... 50

ELEKTRICKÁ ZÁHRADNÁ KOSAČKA NÁVOD NA OBSLUHU

SK 36

Všeobecné bezpečnostné predpisy

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIA

Výrobok starostlivo vybaľte a dajte pozor, aby ste nevyhodili žiadnu časť obalového materiálu, skôr ako

nájdete všetky súčasti výrobku. Výrobok uchovávajte na suchom mieste mimo dosahu detí. Čítajte všetky upozornenia a pokyny. Zanedbanie pri dodržiavaní varovných upozornení a pokynov môže mať

za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenia.

OBAL

Výrobok je umiestnený v obale brániacom poškodeniu pri transporte. Tento obal je surovinou a je preto možné ho odovzdať na recykláciu.

NÁVOD NA POUŽITIE

Skôr ako začnete so strojom pracovať, prečítajte si nasledujúce bezpečnostné predpisy a pokyny na používanie. Oboznámte sa s obslužnými prvkami a správnym používaním zariadenia. Návod dôkladne uschovajte pre prípad neskoršej potreby. Minimálne počas záruky odporúčame uschovať originálny obal vrátane vnútorného baliaceho materiálu, pokladničný doklad a záručný list. V prípade prepravy zabaľte stroj späť do originálnej škatule od výrobcu, zaistíte si tak maximálnu ochranu výrobku pri prípadnom transporte (napr. sťahovanie alebo odoslanie do servisného miesta).

Poznámka: Ak odovzdávate stroj ďalším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy.

Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu.

FZR 2021-E

2. SYMBOLY

Pred použitím tohto stroja si prečítajte príručku s pokynmi.

Prizerajúce sa osoby musia byť v dostatočnej vzdialenosti.

Dávajte pozor na ostré čepele. Čepele rotujú ešte po vypnutí motora. Pred údržbou alebo pri poškodení kábla vyberte zástrčku z hlavného vedenia.

Majte ohybný kábel zdroja napájania v dostatočnej vzdialenosti od čepelí.

Symboly

Čepele pokračujú v rotácii aj po vypnutí stroja. Pred kontaktom so všetkými dielmi stroja čakajte, kým sa úplne nezastaví.

Nekoste trávu v daždi a neponechávajte kosačku pod šírym nebom za dažďa.

Používajte ochranu sluchu. Používajte ochranu zraku. Používajte ochranu dýchacích orgánov.

Vždy odpojte prívod elektrického prúdu pred prácou na sekacom ústrojenstve

ELEKTRICKÁ ZÁHRADNÁ KOSAČKA NÁVOD NA OBSLUHU

SK 38

Popis

3. POPIS (OBR. 1)

1. Horné držadlo

2. Spínacia jednotka

3. Spínacie tlačidlo

4. Spínacia páka

5. Matica s ružicovou hlavou

6. Spodná časť držadla

7. Bezpečnostný kryt koša

8. Transportné držadlo

9. Šasi kosačky

10. Kolesá

11. Zberný kôš

12. Indikátor stavu zaplnenia koša

Obr. 1

FZR 2021-E

Zásady bezpečnosti práce

4. ZÁSADY BEZPEČNOSTI PRÁCE

Zariadenie nikdy nepoužívajte v prípade, že je poškodený či viditeľne opotrebený napájací kábel. V prípade, že kosačku pripojíte poškodeným káblom k zdroju napätia a potom sa dotknete miesta, kde je

porušená izolácia skôr, ako sa kosačka od zdroja napätia odpojí, vystavujete sa riziku úrazu elektrickým prúdom.

Takisto sa nikdy nedotýkajte nožov, kým nebude zariadenie odpojené od zdroja napätia, a kým sa nože úplne

neprestanú otáčať.

Dbajte na to, aby sa predlžovacie káble nikdy nedostali do kontaktu s nožmi. Nože by totiž mohli poškodiť

izoláciu kábla, a tým by vzniklo riziko úrazu elektrickým prúdom pri dotyku niektorej časti tela a obnaženého vodiča, ak bude pod napätím.

Zariadenie odpojte od prívodu napätia (t. j. vytiahnite vidlicu napájacieho kábla zo sieťovej zásuvky):

• Ak musíte nechať zariadenie bez dozoru

• Ak sa chystáte odstrániť poruchu

• Pred každou kontrolou, každým čistením či opravou

• Ak narazíte pri kosení na cudzie teleso

• Ak zariadenie nadmerne vibruje. Pozorne si preštudujte zásady bezpečnosti práce so zariadením a návod na obsluhu. Odporúčania: Zariadenie pripájajte len k takému zdroju napätia, ktorý je vybavený prúdovým chráničom

(RCD) s maximálnou hodnotou unikajúceho prúdu 30mA. Ak je poškodený napájací kábel, je nutná jeho výmena výrobcom alebo jeho zákazníckym servisom. Toto zariadenie nesmú obsluhovať osoby s obmedzenými fyzickými, zmyslovými či duševnými schopnosťami

(vrátane detí). Takisto ho nesmú používať neskúsené osoby či také osoby, ktorých technické znalosti sú pre

obsluhu tohto zariadenia zjavne nedostatočné. Tieto osoby môžu obsluhovať zariadenie iba pod dohľadom

spôsobilej osoby, alebo po náležitom poučení o zásadách bezpečnosti práce. Ak sa pohybujú v blízkosti zariadenia deti, je nevyhnutné dozerať na to, aby sa so zariadením nehrali. Pocit mravčenia v rukách alebo dokonca ich necitlivosť je príznakom nadmerných vibrácií.

V takom prípade skráťte prácu, prerušujte ju dostatočne dlhými prestávkami, rozdeľte ju medzi niekoľko ľudí

alebo, v prípade dlhodobého používania kosačky, používajte pri práci špeciálne antivibračné rukavice. Nevyhnutným sprievodným javom používania kosačky je to, že za chodu vydáva hluk. Hlučné práce preto

vykonávajte iba vo vyhradených hodinách, resp. v čase, ktorý je pre tieto činnosti bežný. Rešpektujte čas

pokoja a prácu sa snažte skrátiť na nevyhnutný čas.

Takisto odporúčame, aby ste Vy aj osoby, pohybujúce sa v bezprostrednej blízkosti kultivátora, boli vybavení

chráničmi sluchu.

OSTATNÉ RIZIKÁ

Napriek tomu, že sú naše výrobky konštruované tak, aby vyhovovali platným technickým normám

a bezpečnostným predpisom, pretrvávajú v spojení s obsluhou zariadenia pre jeho používateľov niektoré

riziká:

• Z priestoru žacieho mechanizmu môžu odlietavať kamene alebo ich úlomky.

• Ak nebude obsluha zariadenia pri práci používať ochranu sluchu, vystavuje sa riziku následného ohluchnutia.

• Poranenie prstov pri údržbe noža

• Vdýchnutie častíc odrezkov travín

• Zasiahnutie elektrickým prúdom pri dotyku neizolovaných súčastí.

ELEKTRICKÁ ZÁHRADNÁ KOSAČKA NÁVOD NA OBSLUHU

SK 40

Zásady bezpečnosti práce

Toto zariadenie nesmú obsluhovať osoby s obmedzenými fyzickými, zmyslovými či duševnými schopnosťami

(vrátane detí), prípadne osoby neskúsené či také osoby, ktorých technické znalosti sú pre danú úlohu zjavne nedostatočné; tie smú zariadenie obsluhovať iba pod dohľadom inej, na to spôsobilej osoby, alebo v prípade, že ich táto osoba dôkladne poučila o zásadách bezpečnej práce so zariadením.

Ak sa pohybujú v blízkosti zariadenia deti, je nevyhnutné dozerať na to, aby sa so zariadením nehrali.

POZOR! Pred použitím tejto kosačky na trávu si pozorne preštudujte návod na obsluhu. Uistite sa, či ste sa dôkladne oboznámili so všetkými jej ovládacími prvkami. Dodržiavaním pravidiel pre bezpečnú prácu so zariadením minimalizujete riziko vzniku požiaru, zasiahnutie elektrickým prúdom či mechanických poranení.

Návod na obsluhu pre prípad potreby starostlivo uschovajte. Nesprávnym použitím zariadenia vzniká nebezpečenstvo úrazu. Kosačka na trávu môže používateľovi

aj iným osobám, nachádzajúcim sa v jeho blízkosti, spôsobiť vážny úraz, preto je nutné neustále dodržiavať pravidlá pre jej bezpečné použitie, aby sa toto riziko pokiaľ možno vylúčilo.

V tomto zmysle je používateľ zodpovedný za bezpečnosť pri práci so zariadením. Takisto nikdy nepoužívajte

zariadenie v prípade, že na ňom bude chýbať ktorýkoľvek z bezpečnostných prvkov alebo ktorýkoľvek z nich nebude plne funkčný.

SKÔR AKO ZAČNETE KOSAČKU POUŽÍVAŤ

Prečítajte si pozorne všetky pokyny, uvedené v tomto návode na obsluhu. Dôkladne sa oboznámte

s ovládacími prvkami zariadenia a zásadami jeho správneho použitia.

Nikdy nedovoľte deťom či vám neznámym osobám, o ktorých bezpečne neviete, že sú oboznámené

s ovládacími prvkami a pravidlami bezpečnosti práce s týmto zariadením, aby s kosačkou samostatne pracovali. Národná legislatíva môže takisto stanoviť minimálnu vekovú hranicu, od ktorej je dovolené samostatne obsluhovať tento typ zariadenia. Oboznámte sa, prosím, s príslušnými zákonmi, upravujúcimi túto problematiku vo vašej krajine.

Kosačku nikdy nepoužívajte v prípade, že sa v jej blízkosti budú voľne pohybovať osoby, najmä malé deti, či

domáce zvieratá.

Buďte si neustále vedomý toho, že za prípadné zranenia či škody na majetku spôsobené prevádzkou

zariadenia nesie plnú zodpovednosť jeho používateľ.

PRÍPRAVA NA PREVÁDZKU

Pri práci je nutné nosiť vhodnú obuv a dlhé nohavice. S kosačkou nikdy nepracujte, ak ste bosí, alebo máte na

nohách iba sandále.

Pred začatím práce prezrite terén a odstráňte všetky predmety, ktoré môžu byť zariadením vymrštené.

POZOR! Pred každým použitím zariadenia sa presvedčte, či nie sú poškodené či nadmerne opotrebené žací nôž, čap jeho upevnenia či všeobecne celá konštrukcia kosačky. Ak chcete vymeniť nejaký poškodený či opotrebený diel, ktorý sa na zariadení nevyskytuje iba v jednom exemplári, vymieňajte zakaždým celú skupinu, aby váš zásah nespôsobil nerovnováhu.

OBSLUHA

Zariadenie obsluhujte iba za denného svetla či za dostatočného umelého osvetlenia. Pokiaľ možno nekoste mokrú trávu.

FZR 2021-E

Zásady bezpečnosti práce

Dbajte na to, aby ste pri práci vždy mali pevnú oporu a istý postoj. Za kosačkou nebehajte, ale vždy iba choďte normálnym tempom. Pre prácu s kosačkou platia nasledujúce všeobecné pravidlá: Pri kosení porastu na svahu nepostupujte

smerom hore a dole, ale zásadne po vrstevniciach, teda vodorovne, kolmo ku sklonu svahu. Pri každej zmene smeru na svahu dbajte na zvýšenú opatrnosť. Kosačku nikdy nepoužívajte na extrémne strmých svahoch. Ak musíte kosačku za chodu pritiahnuť smerom k sebe, alebo ak je pri kosení nutné pohybovať kosačkou

smerom vzad, dbajte pritom na zvýšenú opatrnosť. V prípade, že sa zariadenie kamkoľvek prepravuje alebo ak ním prechádzate po nezatrávnenej ploche, vždy

vypnite pohon nožov. Nikdy nepoužívajte zariadenie v prípade zistenia, že sú na ňom poškodené kryty, alebo že na ňom chýba

ktorýkoľvek z bezpečnostných prvkov, ako sú odrážače či lapače pokosenej trávy. Motor vždy spúšťajte iba tak, ako je popísané v návode na obsluhu; pritom dbajte na to, aby sa pri tomto

úkone vaše nohy nenachádzali v blízkosti nožov. Pri štartovaní motora nikdy zariadenie nenakláňajte, ak to pre štartovanie nie je vyložene nevyhnutné. V tomto

prípade obráťte kosačku tou stranou hore, ktorá je od vás ďalej. Nikdy nestrkajte ruky či nohy pod kosačku, predovšetkým nie do blízkosti pohyblivých dielov. Nikdy

nezakrývajte vyhadzovací otvor na odvod pokosenej trávy. Zariadenie nikdy neprepravujte, ak ešte beží motor. Vždy najprv zastavte motor a vytiahnite vidlicu napájacieho kábla zo zásuvky; až potom je možné začať

odstraňovať poruchy či vyprázdniť zberný kôš na pokosenú trávu.

• Rovnako postupujte pred každou kontrolou, každým čistením či každou opravou zariadenia.

• Prípadne, ak ste pri kosení narazili na nejaké cudzie teleso, skontrolujte, či nedošlo k poškodeniu kosačky; ak áno, je nutné pred opätovným spustením motora toto poškodenie opraviť.

• Alebo ak začne zariadenie nezvykle silne vibrovať (okamžite vykonajte kontrolu zariadenia!)

Motor zastavte zakaždým, keď odchádzate preč od zariadenia.

ÚDRŽBA A USKLADNENIE

Dbajte na to, aby všetky matice, čapy a skrutky boli vždy riadne utiahnuté, zaistíte tak bezpečný chod

zariadenia. Pravidelne kontrolujte, či nie je poškodený či nadmerne opotrebený zberný kôš. Opotrebené či poškodené diely ihneď vymeňte za nové, prispejete tak k bezpečnej prevádzke vašej kosačky. Pri nastavovaní nastaviteľných prvkov dajte pozor, aby ste si nezovreli prsty medzi pohyblivé nože a pevnú

časť zariadenia. Ak chcete kosačku uložiť v uzatvorenom priestore, nechajte predtým vychladnúť jej motor.

ELEKTRICKÁ ZÁHRADNÁ KOSAČKA NÁVOD NA OBSLUHU

SK 42

Zostavenie

5. ZOSTAVENIE

Kosačka sa s cieľom prepravy dodáva v rozloženom stave. Pred použitím sa musí zložiť podľa nasledujúcich krokov:

5.1 MONTÁŽ SPÍNACEJ SKRINKY K HORNÉMU DIELU DRŽADLA

Obr. 2.1

Priložte spínaciu skrinku k držadlu, pozrite obrázok 2.1 Priložte spodný zaisťovací diel, pozrite obrázok 2.2 Spojte oba diely priloženými skrutkami a primerane dotiahnite. Obrázok 2.3

5.2 INŠTALÁCIA DRŽADLA

Obr. 3.1

Obr. 3.2

Pred montážou držadla nasuňte na horný diel hák na zaistenie prívodného kábla. Obrázok 3.1 Spojte horný a spodný diel držadla pomocou priložených skrutiek a matíc s ružicovou hlavou. Obrázok 3.2 Zasuňte oba konce držadla do otvorov v tele kosačky a z boku zaistite priloženými skrutkami. Obrázok 3.3 Pripevnite kábel k držadlu pomocou plastových spôn.

Obr. 2.3Obr. 2.2

Obr. 3.3

Poznámka: na účely skladovania je držadlo skladacie.

FZR 2021-E

5.3 INŠTALÁCIA KOŠA, NASADENIE KRYTOV KOLIES

Obr. 4.2

Obr. 4.1

Zostavenie

Obr. 4.3

Obr. 4.4

K hornej časti koša pripevnite držadlo pomocou priložených skrutiek. Obrázok 4.1 Spojte hornú a spodnú časť koša. Obrázok 4.2 Na nasadenie koša na kosačku je nutné najprv zdvihnúť zadný bezpečnostný kryt koša. Obrázok 4.3 Koleso kosačky nasaďte na os. Obrázok 4.4, bod 1. Následne nasaďte podložku a zaistite závlačkou.

Obrázok 4.4., bod 2 a 3.

Nakoniec nasaďte krytku kolesa. Tento postup opakujte pre všetky 4 kolesá.

UPOZORNENIE: Kôš je vybavený ukazovateľom zaplnenia. Obrázok 4.1 bod A. Ak je klapka nadvihnutá, kôš nie je zaplnený. V opačnom prípade je nutné kôš vysypať.

ELEKTRICKÁ ZÁHRADNÁ KOSAČKA NÁVOD NA OBSLUHU

SK 44

Prevádzka

6. PREVÁDZKA

6.1 NASTAVENIE VÝŠKY KOSENIA

UPOZORNENIE: Pred nastavovaním výšky kosenia sa vždy presvedčte, či je kosačka vypnutá a nôž sa

nepohybuje.

UPOZORNENIE: Nôž sa po vypnutí kosačky niekoľko sekúnd točí. Točiaci nôž môže spôsobiť zranenie.

Výška kosenia sa nastavuje v 3 pozíciách zvlášť na prednej a zadnej osi kolies.

1. pozícia 20 mm

2. pozícia 38 mm

3. pozícia 56 mm

Obr. 5.1

Nastavenie výšky predných kolies – zatiahnite koleso smerom od koša a zvoľte požadovanú výšku. Tento

postup použite pre obe predné kolesá. Obrázok 5.1

Nastavte výšku zadných kolies – zatiahnite koleso smerom ku košu a zvoľte požadovanú výšku. Výška by

mala byť rovnaká ako pri predných kolesách. Tento postup použite pre obe zadné kolesá. Obrázok 5.1

UPOZORNENIE: Uistite sa, že všetky 4 kolesá majú nastavenú rovnakú výšku.

Poznámka: Trávniky tvorené štandardnou trávnou zmesou by sa nemali kosiť na menšiu výšku než 4 cm.

Trávnik by sa nemal skracovať o viac ako 1/3 svojej výšky.

6.2 PRIPOJENIE K ELEKTRICKEJ SIETI

Zapojte zástrčku kábla do elektrickej siete (230 – 240 V, 50 Hz). Uistite sa, či je k dispozícii dostatočná dĺžka kábla. Dĺžka kábla by nemala presiahnuť 30 m. Pri použití dlhšieho kábla môže kosačka strácať výkon.

6.3 ZAPNUTIE/VYPNUTIE KOSAČKY UPOZORNENIE: Kosačku nespúšťajte, ak stojí na mieste s vysokou trávou.

Zapnutie:

Stlačte a držte bezpečnostné tlačidlo. Obrázok 6, bod A. Potom pritiahnite spínaciu páku k držadlu. Obrázok 6, bod B. Uvoľnite bezpečnostné tlačidlo.

FZR 2021-E

Vypnutie:

Uvoľnite spínaciu páku (Obrázok 6, bod B)

Obr. 6

UPOZORNENIE: Nôž sa po vypnutí kosačky niekoľko sekúnd točí.

UPOZORNENIE: Kosačku nevypínajte a nezapínajte v rýchlom slede.

6.4 KOSENIE UPOZORNENIE: Koste trávnik len keď je suchý. Kosenie vlhkej trávy spôsobí nežiaduce zanášanie

kosačky a následný pokles výkonu a horší zber pokosenej trávy.

UPOZORNENIE: Koste vždy smerom od kábla. Tým zamedzíte nechcenému preseknutiu kábla. Obrázok 7.

Prevádzka

Obr. 7

ELEKTRICKÁ ZÁHRADNÁ KOSAČKA NÁVOD NA OBSLUHU

SK 46

Technické údaje

7. TECHNICKÉ ÚDAJE

Model FZR 2021 E Napájanie 230 – 240 V, 50 Hz Príkon 1 200 W Otáčky naprázdno 3 400 min Šírka záberu (dĺžka noža): 320 mm Výšky kosenia 20/38/56 mm – 3 pozície Objem zberného koša 30 l Prázdna hmotnosť: 7,25 kg Hlučnosť podľa normy EN ISO 3744 Garantovaná hladina akustického výkonu (LwA max.) v súlade so smernicou pre hlučnosť 2000/14: LwA MAX. 96 dB(A) Vibrácie: < 30 m/s²

-1

FZR 2021-E

Údržba

8. ÚDRŽBA

POZOR! Skôr ako prikročíte k demontáži zberného koša, vždy vypnite kosačku a vytiahnite vidlicu predlžovacieho kábla zo zásuvky.

Poznámka: Nižšie uvedenú údržbu odporúčame vykonávať pravidelne; predĺžite tak životnosť zariadenia a zvýšite jeho spoľahlivosť.

Vykonávajte pravidelnú vizuálnu kontrolu zariadenia, aby ste včas odhalili zjavné poruchy ako voľný, opačne

nasadený či poškodený nôž alebo poškodené či nadmerne opotrebené diely.

Takisto pravidelne kontrolujte, či nie sú poškodené ochranné kryty či ochranné zariadenia a či sú na svojich

miestach. Pred každým použitím zariadenia urobte všetky potrebné opravy a údržbu. V prípade, že zariadenie aj napriek pravidelnej údržbe nefunguje, obráťte sa na náš zákaznícky servis,

prípadná oprava by sa mala vykonať u nášho zmluvného partnera, v niektorej z odborných dielní značky

Fieldmann.

8.1 VÝMENA NOŽA

Na tento účel odporúčame kontaktovať autorizované servisné stredisko. Vždy používajte originálne náhradné diely.

Pred prehliadkou noža vždy kosačku odpojte od elektrickej siete a skontrolujte, či je motor vypnutý.

UPOZORNENIE: Pamätajte, že sa nôž stále niekoľko sekúnd otáča aj po vypnutí motora. Nikdy sa nepokúšajte nôž zastaviť. V pravidelných intervaloch kontrolujte, či je nôž bezpečne pripevnený, v dobrom stave a ostrý. Ak je to nevyhnutné, nabrúste ho, alebo vymeňte.

V prípade, že pri kosení nôž narazí do nejakého predmetu, vypnite kosačku a vyčkajte, kým sa nôž nezastaví. Potom skontrolujte stav noža a jeho upevňovacej skrutky. Ak sú poškodené, alebo došlo k ich strate, musia sa bezodkladne vymeniť. Dôležité: Pri práci používajte ochranné rukavice. Povoľte 2 skrutky, ktoré držia nôž (6 mm imbusovým kľúčom) otáčaním proti smeru hodinových ručičiek, odoberte nôž a vymeňte ho za nový. Uistite sa, či je nový nôž namontovaný v správnom smere. Utiahnite plastovú maticu upevňovacej skrutky v smere hodinových ručičiek.

Otočte kosačku hore nohami Zaistite nôž proti otáčaniu pomocou skrutkovača. Obrázok 8.1 Povoľte skrutku noža a vymeňte nôž. Potom opäť pevne dotiahnite. Obrázok 8.2

ELEKTRICKÁ ZÁHRADNÁ KOSAČKA NÁVOD NA OBSLUHU

SK 48

Poznámky

Obr. 8.1

Obr. 8.2

FZR 2021-E

Vyhlásenie o zhode

9. VYHLÁSENIE O ZHODE

VYHLÁSENIE O ZHODE CE Výrobca:

FAST ČR, a. s. Černokostelecká 2111, 100 00 Praha 10, Česká republika DIČ: CZ26726548

Produkt/značka: ELEKTRICKÁ ZÁHRADNÁ KOSAČKA / FIELDMANN

Typ/model: FZR 2021 E ako továrenský model EAL-21008-4

220 – 230 V~, 50 Hz, 1 200 W

Tento produkt spĺňa požiadavky nižšie uvedených smerníc a predpisov:

Smernica Rady ES pre strojové zariadenia 2006/42/ES Smernica ES pre elektromagnetickú kompatibilitu (EMC) č. 2014/30/EÚ Smernica ES o obmedzení používania niektorých nebezpečných látok v elektrických a elektronických zariadeniach 2011/65/EÚ

a noriem:

EN 60335-1:2012 EN 60335-2-77:2010 EN 62233:2008 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

Označenie CE: 16

Miesto vydania: Praha Meno: Ing. Zdeněk Pech

Predseda predstavenstva Dátum vydania: 1. 8. 2016 Podpis:

ELEKTRICKÁ ZÁHRADNÁ KOSAČKA NÁVOD NA OBSLUHU

SK 50

Likvidácia

10. LIKVIDÁCIA

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

LIKVIDÁCIA POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZARIADENÍ

Tento symbol na produktoch alebo v sprievodných dokumentoch znamená, že použité elektrické a elektronické výrobky nesmú byť pridané do bežného komunálneho odpadu. Na správnu likvidáciu, obnovu a recykláciu odovzdajte tieto výrobky na určené zberné miesta. Alternatívne v niektorých krajinách Európskej únie alebo iných európskych krajinách môžete vrátiť svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového produktu. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu sa môžu v súlade s národnými predpismi udeliť pokuty.

Pre podnikové subjekty v krajinách Európskej únie

Ak chcete likvidovať elektrické a elektronické zariadenia, vyžiadajte si potrebné informácie od svojho predajcu alebo dodávateľa. Likvidácia v ostatných krajinách mimo Európskej únie Tento symbol je platný v Európskej únii. Ak chcete tento výrobok zlikvidovať, vyžiadajte si potrebné informácie o správnom spôsobe likvidácie od miestnych úradov alebo od svojho predajcu.

Tento výrobok spĺňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú.

Zmeny v texte, dizajne a technických špeciﬁ káciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

Návod na použitie v originálnom jazyku.

FZR 2021-E

Tartalom

Elektromos kerti fűnyíró

HASZNÁLATI ÚTMUTATÓ

Köszönjük, hogy megvásárolta ezt a kerti elektromos rotációs fűnyírót. Mielőtt használni kezdi, ﬁ gyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre.

TARTALOM

1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK ............................................................................................................. 52

Fontos biztonsági ﬁ gyelmeztetések ................................................................................................................ 52

Csomagolás ............................................................................................................................................................... 52

Használati útmutató ................................................................................................................................................52

2. JELZÉSEK ........................................................................................................................................................................ 53

3. LEÍRÁS (1. ÁBRA) ....................................................................................................................................................... 54

4. A BIZTONSÁGOS MUNKAVÉGZÉS ALAPELVEI .............................................................................................. 55

Egyéb kockázatok ................................................................................................................................................... 55

Mielőtt a fűnyírót használni kezdi .................................................................................................................... 56

Előkészület az üzemeltetéshez .......................................................................................................................... 56

Kezelés ........................................................................................................................................................................... 56

Karbantartás és tárolás ..........................................................................................................................................57

5. ÖSSZESZERELÉS ........................................................................................................................................................... 58

5.1 Kapcsolódoboz rászerelése a fogantyú felső részére .................................................................. 58

5.2 A fogantyú összeszerelése ........................................................................................................................... 58

5.3 A kosár felszerelése, és a kerékfedelek felerősítése .......................................................................59

6. ÜZEMELTETÉS ................................................................................................................................................................ 60

6.1 A vágásmagasság beállítása ................................................................................................................... 60

6.2 Csatlakoztatás az elektromos hálózathoz ........................................................................................... 60

6.3 A fűnyíró bekapcsolása és kikapcsolása ............................................................................................ 60

6.4 Vágás .......................................................................................................................................................................61

7. MŰSZAKI ADATOK ..................................................................................................................................................... 62

8. KARBANTARTÁS .......................................................................................................................................................... 63

8.1 A kés kicserélése ..............................................................................................................................................63

9. MEGFELELŐSÉGI NYILATKOZAT .......................................................................................................................... 65

10. MEGSEMMISÍTÉS ........................................................................................................................................................66

ELEKTROMOS KERTI FŰNYÍRÓ HASZNÁLATI ÚTMUTATÓ

HU 52

Általános biztonsági előírások

1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK

A terméket gondosan csomagolja ki, és ügyeljen arra, hogy ne dobjon ki semmit, mielőtt minden alkatrészt

meg nem talál. A gépet tartsa száraz helyen és gyermekektől távol. Olvassa el az összes ﬁ gyelmeztetést és utasítást. A ﬁ gyelmeztetések és utasítások ﬁ gyelmen kívül

hagyásának áramütés, tűz és/vagy komoly sérülés lehet a következménye.

CSOMAGOLÁS

A terméket a csomagolása védi a szállítás közbeni sérüléstől. Ez a csomagolás újrahasznosítható anyagból készült.

HASZNÁLATI ÚTMUTATÓ

Mielőtt használni kezdi a gépet, olvassa el a következő biztonsági előírásokat és a használati utasításokat. Ismerkedjen meg a kezelőegységekkel és a készülék helyes használatával. Az útmutatót gondosan őrizze meg későbbi szükség esetére. Javasoljuk, hogy legalább a jótállás idejére őrizze meg a termék eredeti dobozát, csomagolását, pénztárbizonylatát és jótállási jegyét. Szállítás esetén a készüléket csomagolja vissza az eredeti gyári dobozba, ezzel biztosítja a termék maximális védelmét szállítás közben (pl. költözés vagy szakszervizbe küldés).

Megjegyzés: Ha a gépet másik személynek adja át, az útmutatót is adja oda. A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató a kezelésre, karbantartásra és javításra vonatkozó utasításokat is tartalmaz.

A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért.

FZR 2021-E

2. JELZÉSEK

A gép használata előtt olvassa el az utasításokat tartalmazó kézikönyvet.

A környezetben levő embereknek megfelelő távolságban kell lenniük.

Vigyázzon az éles késekre. A kések a motor kikapcsolása után is forognak. Karbantartás előtt vagy a vezeték meghibásodása esetén húzza ki a csatlakozódugót.

A tápellátást szolgáló vezetéket tartsa megfelelő távolságban a késektől.

Jelzések

A kések a motor kikapcsolása után is folytatják a forgást. Mielőtt bármelyik alkatrészhez hozzáérne, várja meg, amíg teljesen megállnak.

Ne nyírjon füvet esőben, és ne hagyja a fűnyírót esőben a szabad ég alatt.

Használjon fülvédőt. Védje a látását. Gondoskodjon a légutak védelméről.

Mindig húzza ki az elektromos kábelt, mielőtt a vágószerkezeten munkát végez

ELEKTROMOS KERTI FŰNYÍRÓ HASZNÁLATI ÚTMUTATÓ

HU 54

Leírás

3. LEÍRÁS (1. ÁBRA)

1. Felső fogantyú

2. Kapcsoló egység

3. Kapcsológomb

4. Kapcsolókar

5. Rózsafejű anyacsavar

6. A fogantyú alsó része

7. A kosár biztonsági borítása

8. Fogantyú a szállításhoz

9. A fűnyíró háza

10. Kerekek

11. Gyűjtőkosár

12. Kosár telítettség-jelző

ábra 1

FZR 2021-E

Abiztonságos munkavégzés alapelvei

4. A BIZTONSÁGOS MUNKAVÉGZÉS ALAPELVEI

A készüléket soha ne használja abban az esetben, ha a tápkábel sérült vagy szemmel láthatóan

elhasználódott.

Abban az esetben, ha a fűnyírót sérült kábellel csatlakoztatja a feszültségforráshoz, majd olyan helyen ér

hozzá, ahol a szigetelés sérült, áramütés kockázatának teszi ki magát.

Soha ne nyúljon a késekhez, amíg a készülék nincs kihúzva a hálózatból, és a kések nem hagyják abba

a forgást.

Gondoskodjon róla, hogy a hosszabbító kábelek soha ne érintkezzenek a késekkel. A kések ugyanis

megsérthetik a kábel szigetelését, és ezzel áramütés veszélyének teszik ki, ha valamelyik testrésze érintkezik a szabadon maradt vezetékkel, miközben az feszültség alatt van.

A készüléket távolítsa el a feszültségforrástól (azaz húzza ki a tápkábel csatlakozóját a hálózati

konnektorból):

• Ha felügyelet nélkül kell hagynia a készüléket

• Ha egy hibát próbál elhárítani

• Minden ellenőrzés, minden tisztítás és javítás előtt

• Ha munka közben idegen tárgynak ütközik

• Ha a készülék túlságosan rázkódik. Figyelmesen tanulmányozza át a biztonsági szabályokat és a használati útmutatót. Javaslat: A készüléket csak olyan feszültségforráshoz kapcsolja, amely 30 mH maximális szivárgási értékű

áramvédővel (RCD) van ellátva. Ha a tápkábel sérült, ki kell cseréltetni a gyártóval vagy az ügyfélszolgálattal. Ezt a készüléket nem kezelheti korlátozott ﬁ zikai vagy szellemi képességű személy (gyerekeket is beleértve).

Továbbá nem használhatják gyakorlatlan személyek, valamint olyanok, akik nyilvánvalóan nem rendelkeznek

a kezeléshez szükséges műszaki ismeretekkel. Ilyen személyek csak egy gyakorlott személy ellenőrzése

mellett, illetve alapvető munkavédelmi oktatást követően kezelhetik a készüléket. Ha a készülék közelében gyerekek tartózkodnak, ﬁ gyelni kell rá, hogy a készülékkel ne játsszanak. A bizsergő érzés a kezekben vagy akár érzéketlenné válásuk a túlságosan nagy rázkódásra utal.

Ilyen esetben rövidítse le a munkát, szakítsa meg elég hosszú szünetekkel, ossza el több ember között, vagy,

ha hosszabb ideig használja a fűnyírót, munka közben használjon speciális antivibrációs kesztyűt. A fűnyíróval folytatott munka elválaszthatatlan kísérőjelensége, hogy menet közben zajos. Zajos munkát

ezért csak az erre fenntartott órákban végezzen, illetve akkor, amikor szokásos. Legyen tekintettel a nyugalmi

időszakokra, és a munkát igyekezzen a feltétlenül szükséges időre korlátozni.

Azt is javasoljuk, hogy Ön, és mindenki, aki a kultivátort közvetlen közelében tartózkodik, viseljen fülvédőt.

EGYÉB KOCKÁZATOK

Noha a termékeinket úgy gyártjuk, hogy megfeleljenek az érvényes műszaki normáknak és biztonsági

előírásoknak, a kezelésével kapcsolatban bizonyos kockázatok továbbra is fenyegetik a felhasználót:

• A késtérből kövek vagy törmelékek repülhetnek ki.

• Ha a készülék kezelője nem használ munka közben fülvédőt, süketülés veszélyének teszi ki magát.

• Ujjsérülés a kések karbantartása közben

• A levágott fűfélék részecskéinek belélegzése

• Áramütés kockázata a szigeteletlen alkatrészek megérintése esetén.

ELEKTROMOS KERTI FŰNYÍRÓ HASZNÁLATI ÚTMUTATÓ

HU 56

Abiztonságos munkavégzés alapelvei

A készüléket nem használhatják csökkent ﬁ zikai, szellemi vagy mentális képességű személyek (beleértve

a gyermekeket is), továbbá gyakorlatlan személyek, valamint olyanok, akik nyilvánvalóan nem rendelkeznek az adott feladathoz szükséges műszaki ismeretekkel; ők csak arra alkalmas személy felügyelete mellett használhatják a készüléket, vagy ha alapos tájékoztatást kaptak ilyen személytől a biztonságos munkavégzés alapelveiről.

Ha a készülék közelében gyerekek tartózkodnak, ﬁ gyelni kell rá, hogy a készülékkel ne játsszanak.

FIGYELEM! A fűnyíró használata előtt ﬁ gyelmesen olvassa el a használati utasításokat. Alaposan ismerje meg a készülék valamennyi kezelőelemét. A készülékkel való biztonságos munkavégzés szabályainak betartásával a minimálisra csökkentheti a tűz, áramütés vagy mechanikus sérülés veszélyét.

A használati útmutatót őrizze meg szükség esetére. A készülék nem megfelelő használata balesetveszélyes. A fűnyíró a felhasználójának vagy a közelében

levő más személyeknek súlyos sérülést okozhat, ezért állandóan be kell tartani a biztonságos használatra vonatkozó szabályokat, hogy ez a kockázat a lehető legkisebb legyen.

Ebben a vonatkozásban a felhasználó a felelős a készülék használata közbeni biztonságért. Soha ne

használja a készüléket akkor sem, ha a biztonsági elemek bármelyike hiányzik vagy nem megfelelően működik.

MIELŐTT A FŰNYÍRÓT HASZNÁLNI KEZDI

Kérjük, ﬁ gyelmesen olvassa el az ebben az útmutatóban található utasításokat. Alaposan ismerje meg

a készülék kezelőelemeit és a helyes használat alapelveit.

Soha ne engedje, hogy gyerekek vagy ismeretlenek, akikről nem tudja biztosan, hogy megismerkedtek

a készülék kezelőegységeivel és a munkavédelmi előírásaival, hogy önállóan dolgozzanak a fűnyíróval. A nemzeti törvénykezés meghatározhatja azt a minimális életkort, ami felett megengedett az ilyen típusú készülék önálló használata. Ismerkedjen meg a vonatkozó törvényekkel, amelyek ezt a témát az Ön országában szabályozzák.

A fűnyírót soha ne használja olyankor, ha a közelében szabadon mozgó emberek, különösen gyerekek, vagy

állatok tartózkodnak.

Legyen állandóan tudatában annak, hogy a készülék üzemeltetésével kapcsolatos minden sérülésért és

kárért a teljes felelősség a készülék felhasználóját terheli.

ELŐKÉSZÜLET AZ ÜZEMELTETÉSHEZ

A munkához megfelelő cipőt és hosszúnadrágot kell viselni. Soha ne dolgozzon a fűnyíróval, ha mezítláb

vagy szandálban van.

A munka megkezdése előtt nézze át a terepet, és távolítson el minden tárgyat, amelyek a készüléktől

kivágódhatnak.

FIGYELEM! A készülék minden használata előtt győződjön meg róla, hogy a vágókés, az azt rögzítő csap, vagy az egész fűnyíró szerkezete nem sérült vagy elhasználódott-e. Ha olyan sérült vagy elhasználódott alkatrészt akar kicserélni, amelyből több is van a készüléken, midig egyszerre cserélje le az összeset, nehogy a beavatkozásra kiegyensúlyozatlanságot okozzon.

KEZELÉS

A készüléket csak nappali fénynél vagy megfelelő erősségű mesterséges fény mellett használja.

FZR 2021-E

Abiztonságos munkavégzés alapelvei

Ha lehet, ne nyírjon nedves füvet. Gondoskodjon róla, hogy munka közben biztos támasza legyen, és stabilan álljon. A fűnyíróval ne fusson, hanem normális tempóban gyalogoljon. A fűnyíróval való munkára az alábbi általános szabályok érvényesek: Ha növényzetet vagy lejtőt nyír, ne felfelé

és lefelé menjen, hanem a szintvonalak mentén, tehát vízszintesen, merőlegesen a lejtőre. A lejtőn minden irányváltásnál különösen ügyeljen. Soha ne használja a fűnyírót túl meredek lejtőn. Ha a fűnyírót menet közben maga felé kell húznia, vagy ha hátrafelé kell haladnia vele, ilyenkor különösen

ügyeljen. Abban az esetben, ha a készüléket máshová viszi, vagy fűmentes területen halad át vele, mindig kapcsolja ki

a késmeghajtást. Soha ne használja a készüléket, ha észreveszi, hogy sérült fedelek vannak rajta, vagy valamelyik biztonsági

egység, pl. fűkidobó vagy fűcsapda hiányzik. A motort mindig csak úgy indítsa be, ahogy a használati útmutatóban le van írva; ﬁ gyeljen rá, hogy e művelet

közben, a lába ne kerüljön a kések közelébe. A motor indításakor a készüléket soha ne döntse meg, ha ez az indításhoz nem kifejezetten elkerülhetetlen.

Ebben az esetben a fűnyírót azzal az oldalával felfelé fordítsa, amelyik Öntől távolabb van. Soha ne dugja a kezét vagy lábát a fűnyíró alá, különösen a mozgó részek közelében. Soha ne fedje le

a kidobónyílást, ahol a levágott fű távozik. A készüléket soha ne vigye, amíg a motor megy. Először mindig állítsa le a motort, és húzza ki a vezetéket a konnektorból; csak ezután szabad a hibákat

elhárítani vagy kiüríteni a gyűjtőkosarat.

• Ugyanígy járjon el a készülék minden ellenőrzése, minden tisztítása és javítása előtt.

• Ha fűnyírás közben valamilyen idegen tárgyba ütközik, ellenőrizze, nem sérült-e meg a fűnyíró; ha igen, a motor újabb beindítása előtt a sérülést ki kell javítani.

• Vagy ha a készülék szokatlanul gyorsan kezd rázkódni (azonnal ellenőrizni kell a készüléket!)

A motort minden egyes alkalommal állítsa le, ha elmegy a készüléktől.

KARBANTARTÁS ÉS TÁROLÁS

Gondoskodjon róla, hogy minden anyacsavar, csap és csavar alaposan meg legyen húzva, ezzel biztosítja

a készülék biztonságos működését. Rendszeresen ellenőrizze nem sérült vagy túl elhasználódott-e a gyűjtőkosár. Az elhasználódott vagy megsérült alkatrészeket azonnal cserélje ki újakra, ezzel elősegíti készüléke

biztonságos működését. Az állítható alkatrészek beállításakor ﬁ gyeljen rá, hogy ne dugja a kezét a mozgó kések és a készülék szilárd

része közé. Ha a fűnyírót zárt térbe szeretné eltenni, először hagyja a motort kihűlni.

ELEKTROMOS KERTI FŰNYÍRÓ HASZNÁLATI ÚTMUTATÓ

HU 58

Összeszerelés

5. ÖSSZESZERELÉS

A fűnyírót szállítási célból szétszerelve forgalmazzák. Használat előtt az alábbi lépéseket követve össze kell állítani:

5.1 A KAPCSOLÓDOBOZ RÁSZERELÉSE A FOGANTYÚ FELSŐ RÉSZÉRE

ábra 2.1

Illessze a kapcsolódobozt a fogantyúhoz ld. 2.1 ábra Illessze hozzá az alsó biztosító részt ld. 2.2 ábra Kösse össze a két részt a mellékelt csavarokkal, és húzza meg megfelelően. 2.3 ábra

5.2 A FOGANTYÚ ÖSSZESZERELÉSE

ábra 3.1

ábra

3.2

A fogantyú összeszerelése előtt csúsztassa be a felső részbe a tápkábelt rögzítő kampót. 3.1 ábra Szerelje össze a fogantyú alsó és felső részét a mellékelt csavarok és rózsafejű anyák segítségével. 3.2 ábra Csúsztassa be a fogantyú mindkét végét a fűnyíró testén lévő nyílásokba, és oldalról rögzítse a mellékelt

csavarokkal. 3.3 ábra

A műanyag kapcsok segítségével rögzítse a kábelt a fogantyúhoz.

ábra 2.3ábra 2.2

ábra

3.3

Megjegyzés: tárolás céljából a fogantyú összecsukható.

FZR 2021-E

5.3 A KOSÁR FELSZERELÉSE, ÉS A KERÉKFEDELEK FELERŐSÍTÉSE

ábra 4.2

ábra 4.1

Összeszerelés

ábra 4.3

ábra 4.4.

A mellékelt csavarok segítségével rögzítse a fogantyút a kosár felső részéhez. 4.1 ábra Illessze össze a kosár felső és alsó részét. 4.2 ábra Ahhoz, hogy a kosarat ráillesszük a fűnyíróra, először fel kell emelni a kosár hátsó biztonsági fedelét. 4.3 ábra A fűnyíró kerekét tegye rá a tengelyre. 4.4 ábra 1. pont Ezután tegye fel az alátétet, és rögzítse a sasszeggel.

4.4 ábra 2. és 3. pont

Végül helyezze fel a kerékfedelet. Ugyanezt ismételje meg mind a négy kerék esetében.

FIGYELMEZTETÉS: A kosár telítettségjelzővel van ellátva. 4.1 ábra A. pont Ha a csapó nyitva van, a kosár nincs tele. Ellenkező esetben a kosarat ki kell üríteni

ELEKTROMOS KERTI FŰNYÍRÓ HASZNÁLATI ÚTMUTATÓ

HU 60

Üzemeltetés

6. ÜZEMELTETÉS

6.1 A VÁGÁSMAGASSÁG BEÁLLÍTÁSA

FIGYELMEZTETÉS: A vágásmagasság beállítása előtt mindig győződjön meg róla, hogy a fűnyíró ki van

kapcsolva, és a kés nem mozog.

FIGYELMEZTETÉS: A kés a fűnyíró kikapcsolása után néhány másodpercig még forog. A forgó kés sérülést okozhat.

A vágásmagasságot 3 állásba lehet állítani, külön az elülső, külön a hátsó keréktengelyen.

1. állás 20 mm

2. állás 38 mm

3. állás 56 mm

ábra 5.1

Az elülső kerekek magasságának beállítása - húzza a kereket a kosárral ellentétes irányba, és válassza ki

a megfelelő magasságot. Ugyanezt ismételje meg mindkét elülső kerék esetében. 5.1 ábra

Állítsa be a hátsó kerekek magasságát - húzza a kereket a kosár felé, és válassza ki a megfelelő magasságot.

A magasság ugyanakkora legyen, mint az elülső kerekeké. Ugyanezt ismételje meg mindkét hátsó kerék esetében. 5.1 ábra

FIGYELMEZTETÉS: Ellenőrizze, hogy mind a 4 kerék magassága azonos

Megjegyzés: A hagyományos fűkeverékből készült gyepet legalább 4 cm magasságban kell vágni.

A gyep magasságát legfeljebb 1/3 mértékben rövidítse meg.

6.2 CSATLAKOZTATÁS AZ ELEKTROMOS HÁLÓZATHOZ

Csatlakoztassa a kábelcsatlakozót az elektromos hálózatba (230-240 V, 50 Hz). Bizonyosodjon meg róla, hogy elegendő hosszúságú kábel áll rendelkezésre. A kábel hossza ne haladja meg a 30 métert. Hosszabb kábel használata esetén a fűnyíró veszíthet teljesítményéből.

6.3 A FŰNYÍRÓ BEKAPCSOLÁSA ÉS KIKAPCSOLÁSA FIGYELMEZTETÉS: A fűnyírót ne indítsa be, ha magas fűben áll.

FZR 2021-E

Üzemeltetés

Bekapcsolás:

Nyomja meg és tartsa lenyomva a biztonsági gombot. 6. ábra A pont Ezután húzza a kapcsolókart a fogantyúhoz. 6. ábra B pont Engedje fel a biztonsági gombot.

Kikapcsolás:

Engedje el a kapcsolókart (6. ábra B pont)

ábra 6

FIGYELMEZTETÉS: A kés a fűnyíró kikapcsolása után néhány másodpercig még forog.

FIGYELMEZTETÉS: A fűnyírót ne kapcsolja ki és be gyors egymásutánban.

6.4 VÁGÁS FIGYELMEZTETÉS: Csak akkor nyírja a gyepet, ha száraz. A nedves fű nyírása a fűnyíró nem kívánt

eldugulásához vezethet, aminek a következtében a teljesítmény csökken, és a levágott fű összegyűjtése nehezebb lesz.

FIGYELMEZTETÉS: Mindig a kábeltől távolabbi irányba nyírjon. Így elkerüli a kábel átvágását. 7. ábra

ábra 7

ELEKTROMOS KERTI FŰNYÍRÓ HASZNÁLATI ÚTMUTATÓ

HU 62

Műszaki adatok

7. MŰSZAKI ADATOK

Mode FZR 2021 E Tápellátás 230-240 V, 50 Hz Teljesítményfelvétel 1200 W Fordulatszám üresben 3 400 min Az átmérő szélessége (a kés hossza): 320 mm Vágásmagasság 20/38/56 mm - 3 állás A gyűjtőkosár térfogata 30 l Üres tömeg: 7,25 kg Zajszint Az EN ISO 3744 szabvány szerint A garantált akusztikai teljesítményszint (max. LWA) összhangban van a 2000/14 zajszintről szóló irányelvvel: LwA MAX 96 dB(A) Vibráció: < 30 m/s²

-1

FZR 2021-E

Karbantartás

8. KARBANTARTÁS

FIGYELEM! Mielőtt hozzákezd a gyűjtőkosár leszereléséhez, mindig kapcsolja ki a fűnyírót, és húzza ki a hosszabbítót a konnektorból.

Megjegyzés: Javasoljuk, hogy az alábbiakban leírt karbantartást rendszeresen végezze el; ezzel meghosszabbítja a készülék élettartamát, és növeli megbízhatóságát.

Rendszeresen vizsgálja át a készüléket, hogy időben felfedje az olyan szemmellátható hibákat, mint

a szabad, fordítva felrakott vagy hibás kés, vagy meghibásodott vagy elhasználódott alkatrészek.

Azt is rendszeresen ellenőrizze, nem sérültek-e meg a védőfedelek vagy a védőberendezések, és hogy

a helyükön vannak-e. A készülék minden használata előtt végezzen el minden szükséges javítást és karbantartást. Amennyiben a készülék a rendszeres karbantartás ellenére nem működik, forduljon ügyfélszolgálatunkhoz,

az esetleges javítást szerződéses partnerünk, a Fieldmann egyik műhelyében kell elvégezni.

8.1 A KÉS KICSERÉLÉSE

Javasoljuk, hogy ehhez lépjen kapcsolatba a szakszervizzel Mindig eredeti pótalkatrészeket használjon.

A kés átvizsgálása előtt mindig húzza ki a fűnyírót a hálózatból, és ellenőrizze, hogy a motor ki van kapcsolva.

FIGYELMEZTETÉS: Ne felejtse el, a kés néhány másodpercig még forog a motor kikapcsolása után is.

Soha ne próbálja meg megálllítani a kést. Rendszeres időközönként ellenőrizze, hogy a kés biztonságosan rögzítve van, az állapota jó és éles. Szükség esetén élezze újra vagy cserélje ki.

Amennyiben fűnyírás közben a kés valamilyen tárgyba ütközik, kapcsolja ki a fűnyírót, és várjon, míg a kés meg nem áll. Ezután ellenőrizze a kés és az azt rögzítő csavar állapotát. Ha ezek megsérültek vagy elvesztek, haladéktalanul ki kell cserélni őket. Fontos: A munkánál használjon védőkesztyűt. Az óramutató járásával ellentétes irányba tekerve engedje ki a kést tartó két csavart (6 mm-es imbuszkulccsal), vegye ki a kést, és cserélje ki egy újra. Győződjön meg róla, hogy az új kés megfelelő irányba van felszerelve. Húzza meg a rögzítőcsavar műanyag anyacsavarját az óramutató járásával megegyező irányba.

Fordítsa a fűnyírót fejjel lefelé Egy csavarhúzó segítségével gondoskodjon róla, hogy a kés ne tudjon forogni. 8.1 ábra Lazítsa ki a kés csavarját, és cserélje ki a kést. Aztán újra erősen húzza meg. 8.2 ábra

ELEKTROMOS KERTI FŰNYÍRÓ HASZNÁLATI ÚTMUTATÓ

HU 64

Karbantartás

ábra 8.1

ábra 8.2

FZR 2021-E

Megfelelőségi nyilatkozat

9. MEGFELELŐSÉGI NYILATKOZAT

MEGFELELŐSÉGI NYILATKOZAT CE Gyártó:

FAST ČR, a. s. Černokostelecká 2111, 100 00 Praha 10, Cseh Köztársaság Adóazonosító: CZ26726548

Termék/márka: ELEKTROMOS KERTI FŰNYÍRÓ / FIELDMANN

Típus/modell: FZR 2021 E, mint EAL-21008-4 gyári modell

220-230 V~, 50 Hz, 1200 W

Ez a termék megfelel az alábbi előírásoknak és irányelveknek:

Az EK Tanácsának gépi berendezésekre vonatkozó 2006/42/EK számú irányelve Az elektromágneses kompatibilitásra (EMC) vonatkozó 2014/30/EU sz. EK-irányelv Az EK egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelve

valamint normáknak:

EN 60335-1:2012 EN 60335-2-77:2010 EN 62233:2008 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

CE jelölés: 16

A kiadás helye: Prága Név: Ing. Zdeněk Pech

A képviselet elnöke A kiadás dátuma: 1. 8. 2016 Aláírás:

ELEKTROMOS KERTI FŰNYÍRÓ HASZNÁLATI ÚTMUTATÓ

HU 66

Megsemmisítés

10. MEGSEMMISÍTÉS

A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ UTASÍTÁSOK ÉS TÁJÉKOZTATÓ

A használt csomagolóanyagokat az önkormányzat által kijelölt hulladékgyűjtő helyen helyezze el.

HASZNÁLT ELEKTROMOS ÉS ELEKTRONIKUS KÉSZÜLÉKEK MEGSEMMISÍTÉSE

Ez a jel a terméken vagy a kísérő dokumentációban azt jelzi, hogy a használt elektromos és elektronikus berendezéseket nem szabad a háztartási hulladék közé dobni. A megfelelő megsemmisítéshez és újrafelhasználáshoz az ilyen terméket adja le a kijelölt gyűjtőhelyeken. Az EU országaiban, illetve más európai országokban is, a használt termékek az eladóhelyen, azonos új termék vásárlása esetén is leadhatók. A termék megfelelő módon történő megsemmisítésével segít megőrizni az értékes természeti erőforrásokat, és hozzájárul a nem megfelelő hulladék-megsemmisítés által okozott esetleges negatív környezeti és egészségügyi hatások megelőzéséhez. További részletekről érdeklődjön a helyi hatóságnál vagy a legközelebbi gyűjtőhelyen. Ezen hulladékfajta nem megfelelő megsemmisítése a nemzeti előírásokkal összhangban bírsággal sújtható.

Vállalkozások számára a Európai Unió országaiban

Ha elektromos vagy elektronikus berendezést kíván megsemmisíteni, erre vonatkozóan kérjen információkat a termék eladójától vagy forgalmazójától. Megsemmisítés nem EU országokban. Ez a jelzés az Európai Unióban érvényes. Ha ezt a terméket meg akarja semmisíteni, tájékoztatásért forduljon a termék eladójához vagy a helyi önkormányzati hivatal illetékes osztályához.

Ez a termék teljesíti minden rá vonatkozó EU-irányelv alapkövetelményeit.

Változtatások a szövegben, kivitelben és műszaki jellemzőkben előzetes ﬁ gyelmeztetés nélkül történhetnek, minden módosításra vonatkozó jog fenntartva.

Használati útmutató az eredeti nyelven.

FZR 2021-E

Spis treści

Elektryczna kosiarka ogrodowa

INSTRUKCJA OBSŁUGI

Dziękujemy za zakupienie tej ogrodowej elektrycznej kosiarki rotacyjnej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.

SPIS TREŚCI

1. OGÓLNE ZASADY BEZPIECZEŃSTWA .............................................................................................................. 68

Ważne ostrzeżenia dotyczące bezpieczeństwa ....................................................................................68

Opakowanie ............................................................................................................................................................... 68

Instrukcja obsługi ...................................................................................................................................................... 68

2. SYMBOLE ....................................................................................................................................................................... 69

3. OPIS (OBR 1) ............................................................................................................................................................... 70

4. ZASADY BEZPIECZNEJ PRACY ..............................................................................................................................71

Pozostałe ryzyka .........................................................................................................................................................71

Zanim zaczniesz korzystać z kosiarki .............................................................................................................. 72

Przygotowanie do eksploatacji ........................................................................................................................ 72

Obsługa ........................................................................................................................................................................ 73

Konserwacja i przechowywanie ..................................................................................................................... 73

5. MONTAŻ..........................................................................................................................................................................74

5.1 Montaż mechanizmu uruchamiającego do górnej części uchwytu ...................................74

5.2 Instalacja uchwytu ............................................................................................................................................74

5.3 Instalacja kosza, założenie pokrywy kół ............................................................................................... 75

6. EKSPLOATACJA............................................................................................................................................................76

6.1 Ustawienia wysokości koszenia ..................................................................................................................76

6.2 Podłączanie do sieci elektrycznej ............................................................................................................76

6.3 Włączanie / wyłączanie kosiarki ...............................................................................................................76

6.4 Koszenie ..................................................................................................................................................................77

7. DANE TECHNICZNE .................................................................................................................................................. 78

8. KONSERWACJA.......................................................................................................................................................... 79

8.1 Wymiana noża ................................................................................................................................................... 79

9. DEKLARACJA ZGODNOŚCI CE ...........................................................................................................................81

10. LIKWIDACJA................................................................................................................................................................. 82

ELEKTRYCZNA KOSIARKA OGRODOWA INSTRUKCJA OBSŁUGI

PL 68

Ogólne zasady bezpieczeństwa

1. OGÓLNE ZASADY BEZPIECZEŃSTWA

WAŻNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

Starannie rozpakuj wyrób, zwracając uwagę, by nie wyrzucić żadnej części materiału opakowaniowego,

zanim nie znajdziesz wszystkich elementów produktu. Przechowuj wyrób w suchym miejscu z dala od dzieci. Przeczytaj wszystkie uwagi i wskazówki. Nieprzestrzeganie ostrzeżeń i wskazówek może spowodować

porażenie prądem elektrycznym, pożar lub ciężkie obrażenia.

OPAKOWANIE

Wyrób został umieszczony w opakowaniu chroniącym je przed uszkodzeniem podczas transportu. Opakowanie to jest surowcem i dlatego podlega recyklingowi.

INSTRUKCJA OBSŁUGI

Przed rozpoczęciem pracy z urządzeniem przeczytaj następujące zasady bezpieczeństwa i wskazówki dotyczące użytkowania. Zapoznaj się z elementami sterowania i prawidłowym użyciem urządzenia. Instrukcję należy ze starannością zachować do wglądu. Przynajmniej w czasie okresu gwarancyjnego zaleca się zachować oryginalne opakowanie włącznie z wewnętrznym materiałem pakowym, paragon i kartę gwarancyjną. W razie transportu zapakuj maszynę z powrotem do oryginalnego pudełka dostarczonego przez producenta, zapewniając w ten sposób maksymalną ochronę produktu podczas ewentualnego transportu (np. przeprowadzki lub wysyłki do serwisu).

Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją wraz z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi przesłankę do prawidłowego użytkowania urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy.

Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji.

FZR 2021-E

2. SYMBOLE

Przed użyciem urządzenia zapoznaj się z zaleceniami dotyczącymi jego obsługi.

Osoby towarzyszące powinny znajdować się w dostatecznej odległości.

Zachowaj ostrożność podczas pracy z ostrzami. Ostrza obracają się również po wyłączeniu silnika. Przed rozpoczęciem konserwacji lub w przypadku uszkodzenia kabla wyjmij wtyczkę z gniazdka.

Utrzymuj kabel zasilający z dostatecznej odległości od ostrzy.

Symbole

Ostrza obracają się również po wyłączeniu urządzenia. Przed kontaktem ze wszystkimi częściami urządzenia odczekaj na jego całkowite zatrzymanie.

Nie koś trawy podczas deszczu i nie pozostawiaj kosiarki pod gołym niebem podczas deszczu.

Używaj ochronników słuchu. Używaj środków ochrony wzroku. Używaj środków ochrony dróg oddechowych.

Przed rozpoczęciem prac na urządzeniu koszącym zawsze odłącz dopływ prądu elektrycznego

ELEKTRYCZNA KOSIARKA OGRODOWA INSTRUKCJA OBSŁUGI

PL 70

Opis

3. OPIS (RYS. 1)

1. Górny uchwyt

2. Jednostka zapłonu

3. Przycisk zapłonu

4. Dźwignia uruchamiająca

5. Nakrętka z głowicą w kształcie rozety

6. Spodnia część uchwytu

7. Pokrywa zabezpieczająca kosza

8. Uchwyt do transportu

9. Obudowa kosiarki

10. Koła

11. Kosz zbiorczy

12. Kontrolka poziomu zapełnienia kosza

Rys. 1

FZR 2021-E

Zasady bezpiecznej pracy

4. ZASADY BEZPIECZNEJ PRACY

Nigdy nie używaj urządzenia, jeśli kabel zasilający jest uszkodzony lub w sposób widoczny zużyty. Jeśli podłączysz kosiarkę z uszkodzonym kablem do źródła napięcia, a następnie dotkniesz miejsca, na

którym izolacja jest uszkodzona, przed odłączeniem kosiarki od źródła napięcia, narażasz się na ryzyko porażenia prądem elektrycznym.

Nigdy nie dotykaj również nożów, dopóki urządzenie nie zostanie odłączone od źródła zasilania i dopóki noże

nie przestaną się obracać.

Zadbaj o to, aby przedłużacze nigdy nie były w kontakcie z nożami. Noże mogą uszkodzić izolację kabli,

przez co może dojść do powstania ryzyka porażenia prądem elektrycznym w razie dotknięcia częścią ciała odizolowanego przewodu znajdującego się pod napięciem.

Odłącz urządzenie od źródła napięcia (tj. wyciągnij wtyczkę kabla zasilającego z gniazda sieciowego):

• Jeśli musisz pozostawić urządzenie bez nadzoru.

• Jeśli zamierzasz usunąć usterkę.

• Przed każdą kontrolą, każdym czyszczeniem czy naprawą.

• Jeśli podczas koszenia natraﬁ sz na przedmiot obcy.

• Jeśli urządzenie nadmiernie wibruje. Zapoznaj się dokładnie z zasadami bezpiecznej pracy z urządzeniem oraz z instrukcją obsługi. Zalecenie: Podłączaj urządzenie tylko do takiego źródła napięcia, które jest wyposażone w wyłącznik

różnicowoprądowy (RCD) o maksymalnej wartości znamionowego prądu różnicowego 30mA. Jeśli kabel zasilający jest uszkodzony, należy go oddać do wymiany przez producenta lub serwis. Urządzenia nie powinny obsługiwać osoby o ograniczonych zdolnościach ﬁ zycznych, sensorycznych

lub mentalnych (łącznie z dziećmi). Ponadto z urządzenia nie powinny korzystać osoby o niewielkim

doświadczeniu oraz osoby, których wiedza techniczna jest niedostateczna do obsługi tego urządzenia Osoby

te mogą obsługiwać urządzenie wyłącznie pod nadzorem osoby odpowiedzialnej lub po ich należytym

pouczeniu w kwestii zasad bezpieczeństwa pracy. Jeśli w pobliżu urządzenia poruszają się dzieci, należy koniecznie zadbać o to, aby się nim nie bawiły. Uczucie mrowienia w rękach czy brak czucia w rękach świadczy o nadmiernych wibracjach urządzenia.

W takim wypadku należy skrócić pracę, dokonywać wystarczająco długich przerw, rozdzielić ją na kilka osób

lub w przypadku długiego używania kosiarki używać specjalnych rękawic przeciwwibracyjnych. Nieuniknionym zjawiskiem towarzyszącym użytkowaniu kosiarki jest hałas podczas pracy. Prace, którym

towarzyszy hałas, należy wykonywać wyłącznie w wyznaczonych godzinach, tzn. w godzinach, w których

wykonywanie takich czynności jest zwyczajowo przyjęte. Szanuj porę ciszy i staraj się ograniczyć pracę do

niezbędnego czasu.

Zalecamy również, aby obsługa urządzenia i osoby znajdujące się bezpośrednio w pobliżu kultywatora były

wyposażone w ochronniki słuchu.

POZOSTAŁE RYZYKA

Pomimo tego, że nasze produkty są skonstruowane tak, aby odpowiadały obowiązującym normom

technicznym i przepisom bezpieczeństwa, obsługa urządzenia może ze sobą nieść dla jego użytkowników

niektóre ryzyka:

• Z przestrzeni wokół mechanizmu tnącego mogą odlatywać kamienie lub ich ułamki.

• Jeśli obsługa urządzenia nie będzie używać podczas pracy ochronników słuchu, naraża się na ryzyko ogłuchnięcia.

• Obrażenia palców podczas konserwacji noża.

ELEKTRYCZNA KOSIARKA OGRODOWA INSTRUKCJA OBSŁUGI

PL 72

Zasady bezpiecznej pracy

• Wdychanie cząsteczek skoszonej trawy.

• Porażenie prądem elektrycznym przy dotknięciu nieizolowanych części.

Urządzenia nie powinny obsługiwać osoby o ograniczonych umiejętnościach ﬁ zycznych, sensorycznych lub

mentalnych (łącznie z dziećmi), ewentualnie osoby bez doświadczenia czy osoby, których wiedza techniczna związana z tym zadaniem jest ewidentnie niedostateczna. Mogą one obsługiwać urządzenie wyłącznie pod nadzorem innej kompetentnej osoby lub po uzyskaniu dokładnych instrukcji w kwestii zasad bezpiecznej pracy z urządzeniem.

Jeśli w pobliżu urządzenia poruszają się dzieci, należy koniecznie zadbać o to, aby się nim nie bawiły.

UWAGA! Przed użyciem tej kosiarki do trawy dokładnie przeczytaj instrukcję obsługi. Upewnij się, że zapoznałeś się dokładnie z wszystkimi elementami sterowania. Przestrzeganie zasad bezpiecznej pracy z urządzeniem minimalizuje ryzyko wybuchu pożaru, porażenia prądem elektrycznym lub obrażeń mechanicznych.

Zachowaj instrukcję obsługi do użytku w przyszłości. Na skutek nieprawidłowego użytkowania urządzenia powstaje ryzyko obrażeń. Użytkowanie kosiarki do

trawy może spowodować u użytkownika lub osób znajdujących się w pobliżu poważne obrażenia, dlatego należy nieustannie przestrzegać zasad jej bezpiecznego użytkowania, aby wykluczyć takie ryzyko.

W tym zakresie użytkownik jest odpowiedzialny za bezpieczeństwo pracy z urządzeniem. Nigdy nie używaj

również urządzenia, jeśli będzie w nim brakować jakichkolwiek elementów zabezpieczających lub jeśli jakikolwiek element nie będzie sprawnie działać.

ZANIM ZACZNIESZ KORZYSTAĆ Z KOSIARKI

Przeczytaj uważnie wszystkie zalecenia podane w niniejszej instrukcji obsługi. Zapoznaj się dokładnie

z elementami sterowania urządzenia i zasadami jego prawidłowego użycia.

Nigdy nie pozwalaj dzieciom ani osobom, których nie znasz i nie wiesz z pewnością, że zapoznały się

z elementami sterowania i zasadami bezpiecznej pracy z tym urządzeniem, aby samodzielnie używały kosiarki. Lokalne przepisy prawne mogą również określać minimalną granicę wieku, od którego jest dozwolona samodzielna obsługa tego typu urządzeń. Prosimy o zapoznanie się z odpowiednimi ustawami regulującymi tę problematykę w Twoim kraju.

Nigdy nie używaj kosiarki, jeśli w jej pobliżu będą się poruszać osoby, w szczególności małe dzieci, lub

zwierzęta domowe.

Pamiętaj, że użytkownik urządzenia niesie pełną odpowiedzialność za ewentualne obrażenia lub szkody

majątkowe spowodowane na skutek eksploatacji urządzenia.

PRZYGOTOWANIE DO EKSPLOATACJI

Podczas pracy należy nosić odpowiednie obuwie i spodnie z długimi nogawkami. Nigdy nie pracuj

z kosiarką, jeśli masz bose nogi lub jeśli masz na nogach sandały.

Przed rozpoczęciem pracy sprawdź teren i usuń wszelkie przedmioty, które mogą zostać odrzucone przez

urządzenie.

UWAGA! Przed każdym użyciem urządzenia sprawdź, czy nie jest uszkodzony lub nadmiernie zużyty nóż tnący, czop i jego mocowanie oraz cała konstrukcja kosiarki. Jeśli chcesz wymienić uszkodzoną lub zużytą część, która nie występuje w urządzeniu w jednym egzemplarzu, wymień zawsze cały komplet, aby wymiana nie spowodowała utraty równowagi.

FZR 2021-E

Zasady bezpiecznej pracy

OBSŁUGA

Obsługuj urządzenie wyłącznie przy świetle dziennym lub przy dostatecznie silnym sztucznym oświetleniu. O ile to możliwe, nie koś mokrej trawy. Zadbaj o to, aby podczas pracy mieć stabilną postawę i mocne wsparcie. Nie biegaj za kosiarką, ale zawsze chodź w normalnym tempie. Podczas pracy z kosiarką obowiązują następujące zasady ogólne: Podczas koszenia na zboczu nie chodź

w kierunku w górę i w dól, ale zawsze wzdłuż poziomic, a więc poziomo, prostopadle do nachylenia stoku. Przy każdej zmianie kierunku podczas pracy na zboczu należy zachować ostrożność. Nigdy nie używaj kosiarki na wyjątkowo stromych zboczach. Jeśli musisz przyciągnąć kosiarkę podczas pracy do siebie lub jeśli podczas koszenia konieczne jest

poruszanie kosiarką do tyłu, zachowaj zwiększona ostrożność. Jeśli przemieszczasz urządzenie lub jeśli przejeżdżasz nim po powierzchni bez trawy, wyłącz zawsze napęd

noży. Nigdy nie korzystaj z urządzenia, jeśli stwierdzisz, że ma uszkodzone pokrywy lub jeśli brakuje na nim

jakiegokolwiek elementu zabezpieczającego, jak np. odrzutniki i wyłapywacze skoszonej trawy. Uruchamiaj silnik wyłącznie w sposób opisany w instrukcji obsługi dbając przy tym, aby nogi nie znajdowały

się w pobliżu noży. Podczas uruchamiania silnika nigdy nie pochylaj urządzenia, o ile nie jest to konieczne do rozruchu kosiarki.

W takim wypadku przechyl kosiarkę do góry tą stroną, która jest bardziej oddalona od Ciebie. Nigdy nie wkładaj rąk ani nóg pod kosiarkę, w szczególności w pobliżu ruchomych części. Nigdy nie

zakrywaj otworu wyrzutowego skoszonej trawy. Nigdy nie przemieszczaj urządzenia z włączonym silnikiem. Zawsze najpierw wyłącz silnik i wyjmij wtyczkę kabla zasilającego z gniazdka, a dopiero potem zacznij

usuwać usterki lub opróżniać kosz na skoszoną trawę.

• Postępuj w ten sam sposób przed każdą kontrolą, czyszczeniem lub naprawą urządzenia.

• Jeśli podczas koszenia natraﬁ sz na przedmiot obcy, sprawdź, czy doszło do uszkodzenia kosiarki. Jeśli tak się stało, przed ponownym uruchomieniem silnika należy naprawić uszkodzenie.

• Postępuj w ten sam sposób, jeśli urządzenie zacznie niezwykle mocno wibrować (dokonaj natychmiast kontroli urządzenia!)

Wyłącz silnik za każdym razem, kiedy odchodzisz od urządzenia.

KONSERWACJA I PRZECHOWYWANIE

Zadbaj o to, aby wszystkie nakrętki, czopy i wkręty zostały prawidłowo dokręcone. Zapewni to bezpieczną

pracę urządzenia. Sprawdzaj regularnie, czy kosz zbiorczy nie jest uszkodzony lub nadmiernie zużyty. Natychmiast wymień zużyte lub uszkodzone części na nowe, przyczyni się to do bezpiecznej pracy kosiarki. Podczas kalibrowania elementów, które można ustawić, uważaj, aby nie przytrzasnąć palców pomiędzy

ruchomymi częściami a stałą częścią urządzenia. Jeśli chcesz przechowywać kosiarkę w pomieszczeniu

zamkniętym, poczekaj do momentu wychłodzenia silnika.

ELEKTRYCZNA KOSIARKA OGRODOWA INSTRUKCJA OBSŁUGI

PL 74

Montaż

5. MONTAŻ

W celach transportowych kosiarka jest dostarczana rozłożona. Przed użyciem musi zostać złożona według następujących kroków:

5.1 MONTAŻ MECHANIZMU URUCHAMIAJĄCEGO DO GÓRNEJ CZĘŚCI UCHWYTU

Rys. 2.1

Przyłóż mechanizm do uchwytu patrz rysunek 2.1 Przyłóż spodnią część mocującą patrz rysunek 2.2 Połącz obie części załączonymi wkrętami i współmiernie dokręć. Rysunek 2.3

5.2 INSTALACJA UCHWYTU

Rys. 3.1

Rys. 3.2

Przed montażem uchwytu wsuń na górną część hak do mocowania kabla zasilającego. Rysunek 3.1 Połącz górną i dolną część uchwytu przy pomocy dołączonych śrub i nakrętek z głowicą rozetową.

Rysunek 3.2

Wsuń oba końce uchwytu do otworów w korpusie kosiarki i z boku przymocuj dołączonymi wkrętami.

Rysunek 3.3

Przymocuj kabel do uchwytu przy pomocy plastikowych klamer.

Rys. 2.3Rys. 2.2

Rys. 3.3

Uwaga: podczas przechowywania uchwyt można złożyć.

FZR 2021-E

5.3 INSTALACJA KOSZA, ZAŁOŻENIE POKRYWY KÓŁ

Rys. 4.2

Rys. 4.1

Montaż

Rys. 4.3

Rys. 4.4

Do górnej części kosza przymocuj uchwyt przy pomocy załączonych wkrętów. Rysunek 4.1 Połącz górną i dolną część kosza. Rysunek 4.2 Aby założyć kosz na kosiarkę, należy najpierw podnieść tylną pokrywę zabezpieczającą kosza. Rysunek 4.3 Załóż koło kosiarki na oś. Rysunek 4.4, punkt 1. Załóż podkładkę i przymocuj zawleczką. Rysunek 4.4., punkt

2 i 3.

Na koniec załóż pokrywę koła. Powtórz procedurę dla wszystkich 4 kół.

UWAGA: Kosz jest wyposażony w element sygnalizujący jego napełnienie. Rysunek 4.1 punkt A. Jeśli klapka jest uchylona, kosz nie jest zapełniony. W przeciwnym razie należy wysypać zawartość kosza

ELEKTRYCZNA KOSIARKA OGRODOWA INSTRUKCJA OBSŁUGI

PL 76

Eksploatacja

6. EKSPLOATACJA

6.1 USTAWIENIA WYSOKOŚCI KOSZENIA

UWAGA: Przed rozpoczęciem ustawiania wysokości koszenia sprawdź, czy kosiarka jest wyłączona i czy

nóż się nie porusza.

UWAGA: Po wyłączeniu kosiarki nóż obraca się jeszcze przez kilka sekund. Obracający się nóż może spowodować obrażenia.

Wysokość koszenia ustawia się w 3 pozycjach osobno na przedniej i tylnej osi kół.

1. pozycja 20 mm

2. pozycja 38 mm

3. pozycja 56 mm

Rys. 5.1

Ustawienie wysokości przednich kół – pociągnij koło w kierunku od kosza i wybierz pożądaną wysokość.

Powtórz procedurę dla obu przednich kół. Rysunek 5.1

Ustaw wysokość tylnych kół – pociągnij koło w kierunku do kosza i wybierz pożądaną wysokość. Wysokość

powinna być taka sama dla przednich i tylnych kół. Powtórz procedurę dla obu tylnych kół. Rysunek 5.1

UWAGA: Upewnij się, że wszystkie 4 koła mają ustawioną tę samą wysokość

Uwaga: Trawniki założone przy użyciu standardowych mieszanek traw nie powinny być koszone na

wysokość niższą niż 4 cm. Trawnik nie powinien być skracany o więcej niż 1/3 swojej wysokości.

6.2 PODŁĄCZANIE DO SIECI ELEKTRYCZNEJ

Podłącz wtyczkę kabla do sieci elektrycznej (230-240 V, 50 Hz). Upewnij się, że kabel jest dostatecznie długi. Długość kabla nie powinna przekroczyć 30 m. Przy wykorzystaniu dłuższego kabla kosiarka może tracić moc.

6.3 WŁĄCZANIE / WYŁĄCZANIE KOSIARKI UWAGA: Nie włączaj kosiarki, jeśli stoi w wysokiej trawie.

Włączenie:

Wciśnij i przytrzymaj przycisk bezpieczeństwa. Rysunek 6 punkt A. Następnie przyciągnij dźwignię uruchamiającą do uchwytu. Rysunek 6 punkt B. Zwolnij przycisk zabezpieczający.

FZR 2021-E

Eksploatacja

Wyłączenie:

Zwolnij dźwignię uruchamiającą (Rysunek 6 punkt B)

Rys. 6

UWAGA: Po wyłączeniu kosiarki nóż obraca się jeszcze przez kilka sekund.

UWAGA: Nie wyłączaj i nie włączaj kosiarki szybko po sobie.

6.4 KOSZENIE UWAGA: Koś trawnik tylko wówczas, gdy jest suchy. Koszenie wilgotnej trawy spowoduje niepożądane

zanieczyszczenie kosiarki oraz spadek mocy i gorsze zbieranie skoszonej trawy.

UWAGA: Koś zawsze w kierunku od kabla. Zapobiegniesz w ten sposób niekontrolowanemu przecięciu kabla. Rysunek 7.

Rys. 7

ELEKTRYCZNA KOSIARKA OGRODOWA INSTRUKCJA OBSŁUGI

PL 78

Dane techniczne

7. DANE TECHNICZNE

Model FZR 2021 E Zasilanie 230-240 V, 50 Hz Pobór mocy 1200 W Obroty na biegu jałowym 3 400 min Szerokość koszenia (długość noża) 320 mm Wysokość koszenia 20/38/56 mm - 3 pozycje Pojemność kosza zbiorczego 30 l Ciężar pustego urządzenia 7,25 Kg Głośność wg normy EN ISO 3744 Gwarantowany poziom mocy akustycznej (LWA max) zgodnie z dyrektywą dotyczącą głośności 2000/14: LwA MAX 96 dB(A) Wibracje < 30 m/s²

-1

FZR 2021-E

Konserwacja

8. KONSERWACJA

UWAGA! Zanim przystąpisz do demontażu kosza zbiorczego, wyłącz kosiarkę i wyjmij wtyczkę przedłużacza z gniazdka.

Uwaga: Niżej opisany sposób konserwacji zalecamy wykonywać regularnie, dzięki czemu dojdzie do przedłużenia żywotności urządzenia i zwiększenia jego niezawodności.

Dokonuj regularnie kontroli wizualnej urządzenia, aby wcześnie rozpoznać widoczne usterki lub

poluzowanie, nieprawidłowe osadzenie czy uszkodzenie noża czy też uszkodzenie lub nadmierne zużycie innych części.

Sprawdzaj regularnie, czy nie doszło do uszkodzenia pokryw ochronnych czy urządzeń ochronnych oraz czy

znajdują się one na właściwych miejscach. Przed każdym użyciem urządzenia dokonaj wszelkich potrzebnych napraw i konserwacji. Jeśli pomimo regularnej konserwacji urządzenie nie działa, zwróć się o pomoc do naszego serwisu,

ewentualna naprawa powinna zostać wykonana przez naszego partnera umownego w jednym

z wyspecjalizowanych warsztatów marki Fieldmann.

8.1 WYMIANA NOŻA

W celu wymiany ﬁ ltru powietrza zalecamy skontaktowanie z autoryzowanym serwisem. Używaj zawsze oryginalnych części zamiennych.

Przed przeglądem noża odłącz zawsze kosiarkę od sieci elektrycznej i sprawdź, czy silnik jest wyłączony.

UWAGA: Pamiętaj, że nóż wciąż się obraca nawet po kilku sekundach po wyłączeniu silnika. Nigdy nie próbuj zatrzymać noża. Sprawdzaj w regularnych odstępach czasu, czy nóż jest bezpiecznie przymocowany, czy jest ostry i w dobrym stanie. O ile to konieczne, naostrz go lub wymień.

Jeśli podczas koszenia nóż natraﬁ na jakiś przedmiot, wyłącz kosiarkę i poczekaj, aż nóż się zatrzyma. Następnie sprawdź stan noża i śruby mocującej. Jeśli są one uszkodzone lub doszło do ich zgubienia, należy je natychmiast wymienić. Ważne: Podczas pracy należy używać rękawic ochronnych. Poluzuj 2 śruby, które przytrzymują nóż (za pomocą 6mm klucza imbusowego) przekręcając je w kierunku przeciwnym do ruchów wskazówek zegara, zdejmij nóż i wymień go na nowy. Upewnij się, czy nowy nóż jest zamontowany w prawidłowym kierunku. Dokręć plastikową nakrętkę śruby mocującej w kierunku zgodnym z ruchem wskazówek zegara.

Odwróć kosiarkę do góry nogami. Zablokuj nóż przed obrotami przy pomocy śrubokręta. Rysunek 8.1 Poluzuj śrubę noża i wymień nóż. Następnie ponownie przykręć. Rysunek 8.2

ELEKTRYCZNA KOSIARKA OGRODOWA INSTRUKCJA OBSŁUGI

PL 80

Konserwacja

Rys. 8.1

Rys. 8.2

FZR 2021-E

Deklaracja zgodności

9. DEKLARACJA ZGODNOŚCI

DEKLARACJA ZGODNOŚCI CE Producent:

FAST ČR, a. s. Černokostelecká 2111, 100 00 Praha 10, Republika Czeska DIČ (NIP) : CZ26726548

Produkt/marka: ELEKTRYCZNA KOSIARKA OGRODOWA / FIELDMANN

Typ/model: FZR 2021 E jako model fabryczny EAL-21008-4

220–230 V~, 50 Hz, 1200 W

Produkt spełnia wymagania poniższych dyrektyw i przepisów:

Dyrektywa Rady w sprawie maszyn 2006/42/WE Dyrektywa WE odnosząca się do kompatybilności elektromagnetycznej (EMC) nr 2014/30/UE Dyrektywa parlamentu europejskiego w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym 2011/65/WE

i norm:

EN 60335-1:2012 EN 60335-2-77:2010 EN 62233:2008 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

Oznaczenie CE: 16

Miejsce wydania: Praga Imię i nazwisko: Ing. Zdeněk Pech

Prezes zarządu Data wydania: 1. 8. 2016 Podpis:

ELEKTRYCZNA KOSIARKA OGRODOWA INSTRUKCJA OBSŁUGI

PL 82

Likwidacja

10. LIKWIDACJA

WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM

Zużyty materiał z opakowania należy przekazać na gminne wysypisko odpadów.

LIKWIDACJA ZUŻYTYCH URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH

Ten symbol umieszczony na produkcie lub w jego dokumentacji przewodniej oznacza, że zużyte urządzenia elektryczne i elektroniczne nie mogą być wyrzucane wraz ze zwykłym odpadem komunalny. W celu zapewnienia należytej likwidacji, utylizacji i recyklingu tych wyrobów należy przekazać je do wyznaczonych miejsc zbiórki odpadów. W niektórych państwach Unii Europejskiej lub innych krajach europejskich można zwrócić produkt lokalnemu sprzedawcy przy zakupie ekwiwalentnego nowego produktu. Prawidłowo likwidując produkt pomożesz zachować cenne źródła surowców naturalnych i weźmiesz udział w przeciwdziałaniu ich negatywnemu wpływowi na środowisko naturalne i zdrowie ludzkie, który mógłby być wynikiem nieodpowiedniej likwidacji odpadów. Szczegółowych informacji udzieli najbliższy urząd miasta lub najbliższe zakłady utylizacji. Za nieprawidłową likwidację tego rodzaju odpadów mogą być nakładane kary zgodne z lokalnymi przepisami.

Dotyczy przedsiębiorców z krajów Unii Europejskiej

Jeśli chcą Państwo likwidować urządzenia elektryczne i elektroniczne, prosimy o uzyskanie potrzebnych informacji od sprzedawcy lub dostawcy wyrobu. Likwidacja w pozostałych krajach poza Unią Europejską Ten symbol obowiązuje w Unii Europejskiej. Jeśli chcą Państwo zlikwidować ten wyrób, prosimy o uzyskanie potrzebnych informacji dotyczących prawidłowego sposobu likwidacji od lokalnych urzędów lub od sprzedawcy.

Ten produkt spełnia wszelkie podstawowe wymogi dyrektyw UE, które go dotyczą.

Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez uprzedzenia.

Instrukcja użycia w języku oryginalnym.

FZR 2021-E

ELEKTRYCZNA KOSIARKA OGRODOWA INSTRUKCJA OBSŁUGI

Fieldmann FZR 2021-E User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
