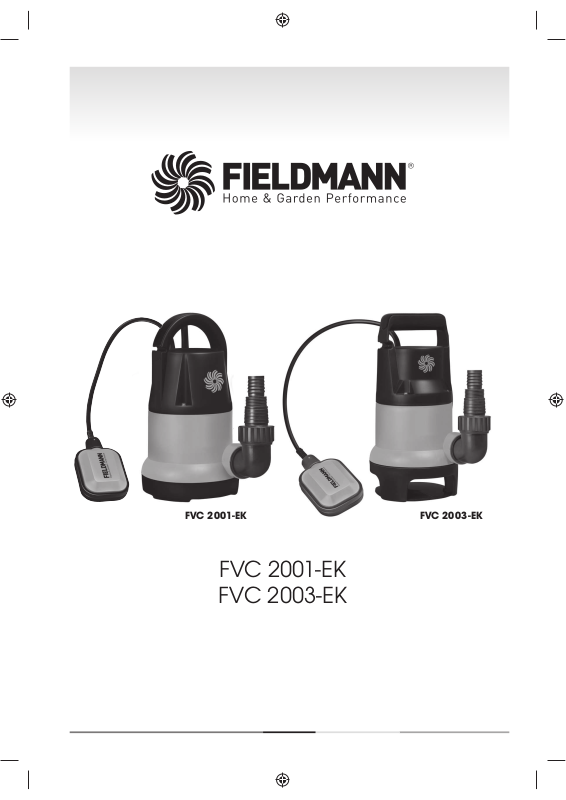

FVC 2001-EK
FVC 2003-EK
FVC 2003-EKFVC 2001-EK
1
English .......................................................................................................................... 1 – 9
Čeština ....................................................................................................................... 10 – 17
Slovenčina .................................................................................................................. 18 – 25
Magyarul ..................................................................................................................... 26 – 33
Polski .......................................................................................................................... 34 – 41
Русский ...................................................................................................................... 42 – 49
Lietuvių ....................................................................................................................... 50 – 57
1
2
7
3 4
3
1
6
5
FVC 2001-EC / FVC 2003-EK
EN 9
Notes
FVC 2001-EC / FVC 2003-EK
Obsah
Ponorné čerpadlo
NÁVOD K OBSLUZE
Děkujeme Vám, že jste si zakoupili toto ponorné čerpadlo. Než jej začnete používat,
přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího
použití.
OBSAH
OBRAZOVÁ PŘÍLOHA ................................................................................................. 1
1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ...................................................................11
Důležitá bezpečnostní upozornění
Obal
Návod k použití
CZ10
2. POPIS STROJE A OBSAH DODÁVKY ........................................................................11
3. UVEDENÍ DO PROVOZU ........................................................................................... 12
4. POKYNY K POUŽITÍ ................................................................................................... 13
Účel použití
Pokyny používání
Elektrická bezpečnost
5. ÚDRŽBA A USKLADNĚNÍ .......................................................................................... 14
6. TECHNICKÉ ÚDAJE ................................................................................................... 15
7. CO DĚLAT „KDYŽ...“ ................................................................................................. 15
8. LIKVIDACE ................................................................................................................ 16
CZ 11
Všeobecné bezpečnostní předpisy | Popis stroje a obsah dodávky
1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY
Důležitá bezpečnostní upozornění
Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete
všechny součásti výrobku.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít
za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
POZOR: Chraňte se před zásahem elektrickým proudem!
Obal
Přístroj je umístěn v obalu branícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat
k recyklaci.
Návod k použití
Než začnete s ponorným čerpadlem pracovat, přečtěte si následující bezpečnostní předpisy a návod k obsluze.
Seznamte se se všemi částmi a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější
potřeby. Předáváte-li přístroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu
k použití je předpokladem řádného používání zahradního stroje. Návod k obsluze obsahuje rovněž pokyny pro
obsluhu, údržbu a opravy.
Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování
tohoto návodu.
2. POPIS STROJE A OBSAH DODÁVKY
Stroj vyjměte opatrně z obalu a zkontrolujte, zda jsou následující díly kompletní.
Popis stroje (viz obr. 1)
1 Tělo čerpadla
2 Napájecí kabel s elektrickou zástrčkou
3 Hadicová spojka s možností připojení na hadici 1"/2"
4 Koleno čerpadla
5 Hadicová spojka s kolenem čerpadla - zkompletováno
6 Spínací plovák
7 Nastavení výšky pro spínací plovák
Obsah dodávky
Ponorné čerpadlo
Návod k použití
Hadicová spojka s kolenem čerpadla
Pokud díly chybí nebo jsou poškozeny, obraťte se, prosím, na prodejce, kde jste stroj zakoupili.
FVC 2001-EC / FVC 2003-EK
Uvedení do provozu
12
3. UVEDENÍ DO PROVOZU
Instalace
Ponorná čerpadla se instalují následovně:
v ustálené poloze s pevnou trubicí.
v ustálené poloze s pružnou hadicí.
Nikdy byste neměli instalovat čerpadlo zavěšením za výpustnou hadici či napájecí kabel bez další podpory.
Ponorné čerpadlo musí být zavěšeno za držadlo, nebo musí být umístěno na dno nádrže.
Pro správnou funkčnost čerpadla musí být spodní část nádrže chráněna jakoukoliv nečistotou (platí pro čerpadlo
na čistou vodu) a před většími usazeninami (vellikost nečistot viz. technické specifi kace jednotlivých modelů).
Pokud hladina vody příliš poklesne, jakékoliv usazeniny v jímce rychle vyschnou a zabrání čerpadlu v opětovném
spuštění. Je proto nezbytné pravidelně ponorné čerpadlo pravidelně kontrolovat (jeho spuštěním).
Plovák je nastaven tak, aby mohlo být čerpadlo okamžitě spuštěno.
Po pečlivém přečtení těchto pokynů můžete své čerpadlo připravit k činnosti, mějte však na mysli následující body:
Zkontrolujte, zda čerpadlo stojí na dnu nádrže.
Zkontrolujte, zda byla správně připevněna výpustní hadice.
Zkontrolujte, zda elektrické připojení odpovídá 230 V ~ 50 Hz.
Zkontrolujte, zda je elektrická zásuvka v dobrém stavu.
Ujistěte se, že se vlhkost z vody nemůže nikdy dostat k přívodnímu napájení.
Zabraňte, aby čerpadlo běželo naprázdno.
CZ
Před uvedením čerpadla do provozu zkontrolujte, prosím, následující body:
Spínací plovák musí být nainstalován tak, aby bylo možno dosáhnout úrovně bodu činnosti či úrovně vypnutí
pouze malou silou. Pro ověření takovéto instalace umístěte čerpadlo do nádrže s vodou, zvedněte opatrně
spínací plovák rukou a pak jej opět dejte dolů Při této činnosti sledujte, zda se čerpadlo rozběhlo a vypnulo.
Ujistěte se, že vzdálenost mezi spínacím plovákem a držákem západky není příliš malá. Při příliš malé
mezeře nelze zaručit správnou činnost.
Jakmile nastavíte spínací plovák, ujistěte se, že se nedotýká podložky před tím, než se čerpadlo vypne.
Poloha bodu činnosti spínacího plováku lze nastavit úpravou plováku v držáku západky.
POZOR: Riziko běhu na prázdno.
Poznámka: Nádrž pro čerpadlo by měla mít minimální rozměr v 40 × š 40 × h 50 cm, aby se plovák se
spínačem mohl volně pohybovat.
Připojení do sítě
Vaše nové ponorné čerpadlo je vybaveno zástrčkou, zabraňující výbojům, splňujícím příslušné normy. Čerpadlo
je navrženo k připojení k bezpečnostní zásuvce 230 V ~ 50 Hz. Ujistěte se, že je v bezvadném stavu. Vložte
zástrčku do zásuvky a čerpadlo je připraveno k použití.
POZOR: Pokud je napájecí kabel či zástrčka jakkoliv poškozena vnějším zásahem,
kabel neopravujte a obraťte se na autorizovaný servis!
POZOR: Tuto opravu by měl provádět pouze autorizovaný servis.
PONORNÉ ČERPADLO NÁVOD K OBSLUZE
CZ 13
Pokyny k použití
4. POKYNY K POUŽITÍ
Účel použití
Toto čerpadlo lze použít kdykoliv chcete přemístit vodu z jednoho místa na druhé, např. v domácnosti,
zemědělství, zahradnictví, instalatérství a při mnoha dalších způsobech.
Zařízení je určeno pro soukromé použití v domácnostech.
Není vhodné pro profesionální použití.
Ponorné čerpadlo je vhodné pro práce s vodou ve vodovodním rozvodu a s chlórovanou vodou v bazénech.
Není vhodné pro práce s odpadovou vodou v kanalizaci, se slanou vodou, s agresivními nebo snadno
zápalnými látkami, pro práce v potravinářství nebo jako čerpadlo do vodotrysků pro zahradní jezírka.
Není určeno pro čerpání pitné vody!
Pokyny k používání
POZOR: Před provedením nastavení stroje nebo jeho údržby, nebo pokud se elektrické přívodní vedení
zachytilo nebo je poškozené, vypněte vždy ze zásuvky elektrické sítě!
Před použitím ponorného čerpadla si prosím nejdříve pečlivě přečtěte všechny bezpečnostní pokyny
a pokyny pro obsluhu čerpadla. Pouze po přečtení těchto pokynů budete moci bezpečně a spolehlivě
využívat všechny funkce čerpadla. Musíte dodržovat všechny místní předpisy platné ve Vaší zemi.
Tyto předpisy jsou platné společně s podrobnostmi, které jsou uvedeny v těchto pokynech.
POZOR: Pokud budete čerpadlo používat poblíž bazénů či zahradních jezírek, nebo
v jejich ochranném pásmu, musí být elektrická síť vybavena jističem. Čerpadlo se
nesmí používat, pokud jsou v bazénu či v zahradním jezírku lidé! Nepoužívejte ani
pokud jsou v bazénu či zahradním jezírku rybičky či jiní živí tvorové. Pro instalaci
kontaktujte prosím odbornou fi rmu.
Ponorné čerpadlo je navrženo k přečerpávání vody o maximální teplotě 35 °C.
Toto čerpadlo se nesmí používat na jiné tekutiny, zvláště na motorové oleje, čistící prostředky a jiné chemické
výrobky!
Elektrická bezpečnost
Čerpadlo lze připojit k jakékoliv zástrčce, která byla nainstalována dle daných norem.
Zástrčka musí být napájena pomocí 230 V ~ 50 Hz.
FVC 2001-EC / FVC 2003-EK
Pokyny k použití | Údržba a uskladnění
POZOR - Důležité pro Vaši osobní bezpečnost. Před prvním spuštěním Vašeho nového
ponorného čerpadla nechte prosím odborníkem prověřit následující položky:
• Zemnění
• Nulový vodič
• Proudový jistič musí odpovídat energetickým bezpečnostním normám a musí bezchybně fungovat.
• Elektrické připojení musí být chráněno před vlhkostí.
• Pokud existuje nebezpečí zaplavení elektrického připojení, musí být zvednuto výše.
• Za všech okolností zabraňte oběhu agresivních tekutin a oběhu drsných materiálů.
• Ponorné čerpadlo musí být chráněno před mrazem.
• Čerpadlo musí být chráněno před během nasucho.
• Odpovídajícími prostředky zabraňte dětem v přístupu k částem čerpadla.
14
5. ÚDRŽBA A USKLADNĚNÍ
Toto ponorné čerpadlo je schváleno jako bezúdržbový, vysoce kvalitní výrobek, který podléhá několika výstupním
kontrolám. Doporučujeme provádět pravidelné kontroly a údržbu, jenž zajistí zařízení dlouhou životnost
a nepřetržitou funkčnost.
CZ
POZOR: Před prováděním jakékoliv údržby odpojte přívodní napájení.
Údržba
V případě, že je čerpadlo v průběhu činnosti často přenášeno, mělo by být po každém použití propláchnuto
čistou vodou.
V případě stabilní instalace by měla být funkce plovákového spínače kontrolována každé 3 měsíce.
Jakékoliv vláknité usazeniny, které se mohou usadit uvnitř čerpadla by měly být odstraněny pomocí proudu
vody.
Každé 3 měsíce by se měla podlaha jímky vyčistit od bláta.
Usazeniny na plováku odstraňte čistou vodou.
Čištění rotoru čerpadla
Pokud se v těle čerpadla usadí nadměrné množství nečistot, p
ropláchněte čerpadlo čistou vodou.
PONORNÉ ČERPADLO NÁVOD K OBSLUZE
CZ 15
Technické údaje | Co dělat „Když...“
6. TECHNICKÉ ÚDAJE
FVC 2001-EC FVC 2003-EK
Napětí/Kmitočet 230 V ~ 50 HZ 230 V ~ 50 HZ
Příkon 250 W 400 W
Maximální dopravované množství 5000 l/h 7500 l/h
Maximální výtlak 6 m 5 m
Maximální ponorná hloubka 5 m 5 m
Maximální teplota média 35 °C 35 °C
Maximální hodnota pevných příměsí v médiu Dia. 5 mm Dia. 35 mm
Výška spínacího bodu: Zapnuto Ca. 50 cm Ca. 50 cm
Výška spínacího bodu: Vypnuto Ca. 5 cm Ca. 5 cm
7. CO DĚLAT „KDYŽ...“
Když... Příčiny Opravy
Čerpadlo se nespustí – Bez přívodu napájení
– Plovák nesepne
Bez průtoku – Sací sítko je zanesené
– Tlaková hadice je ohnutá
Čerpadlo se nevypne – Plovák nemůže klesnout níže – Umístěte čerpadlo správně
Nedostatečný tok – Sací sítko je zanesené
– Snížená kapacita čerpadla špinavou
a zanesenou vodou
Po krátké době
se čerpadlo vypne
Poznámka: Není kryto zárukou:
Poškození rotačního mechanického těsnění vlivem běhu na prázdno, nebo cizími předměty ve vodě
Blokování běžícího kola cizími předměty
Poškození při přepravě
Poškození, způsobené neodborným zásahem osob
– Teplotní pojistka čerpadlo zastaví
vlivem špinavé vody
– Voda je příliš horká. Teplotní pojistka
čerpadlo zastaví
– Zkontrolujte napájení
– Posuňte plovák do vyšší polohy
–
Vypláchněte sítko sání proudem vody
– Narovnejte hadici
na dno nádrže
– Očistěte sítko sání
– Očistěte čerpadlo a propláchněte
hadici čistou vodou
– Vyjměte přívodní zástrčku.
Vyčistěte čerpadlo i jímku
– Ujistěte se, že není překročena
maximální teplota vody 35 °C
FVC 2001-EC / FVC 2003-EK
8. LIKVIDACE
POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM
Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.
LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ
Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické
a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné
likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně
v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky
místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu
pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních
dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace
odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.
Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny
pokuty.
Likvidace
16
CZ
Pro podnikové subjekty v zemích Evropské unie
Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého
prodejce nebo dodavatele.
Likvidace v ostatních zemích mimo Evropskou unii
Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné
informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.
Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.
Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění a vyhrazujeme
si právo na jejich změnu.
PONORNÉ ČERPADLO NÁVOD K OBSLUZE
Loading...
