FDV 10351-A

Page 3

CORDLESS DRILLS OPERATING INSTRUCTIONS

Page 4

EN 4

FDV 10351-A

Page 5

CORDLESS DRILLS OPERATING INSTRUCTIONS

Contents

Cordless Drill

USER'S MANUAL

Thank you for purchasing this cordless drill. Before you start using it, please, carefully read this user's manual and save it for possible future use.

CONTENTS

ILLUSTRATED ATTACHMENT .............................................................................................................................. 3

1. GENERAL SAFETY REGULATIONS ................................................................................................................. 6

Important safety notices

Packaging

Operating instructions

SYMBOLS ................................................................................................................................................................ 11

MACHINE DESCRIPTION AND INCLUDED CONTENTS ....................................................................... 12

Machine description Supplied contents

PUTTING INTO OPERATION ............................................................................................................................. 12

Charging the machine Drill chuck Torque control Turning on/off

5 INSTRUCTIONS FOR PROPER USE ...................................................................................................................14

Screwing Drilling

LED Battery charge level indicator light Lighting of the working area

Overload

More advice about drilling

OPERATING INSTRUCTIONS .............................................................................................................................15

Operation

Purpose of use Instructions for use Electrical safety Safety instructions for the battery and charger

MAINTENANCE AND STORAGE .....................................................................................................................19

Maintenance Storage

TECHNICAL SPECIFICATIONS ...........................................................................................................................21

DISPOSAL ................................................................................................................................................................. 22

10.

ES DECLARATION OF CONFORMITY .............................................................................................................. 23

Page 6

EN 6

General safety instructions

10EN General safety instructions

1. GENERAL SAFETY INSTRUCTIONS

WARNING! Carefully read the instruction manual before use.

Important safety warnings

Unpack the product carefully and be sure not to throw away any part of the package before having found all components of the product. Keep the product in a dry place out of reach of children. Read all cautions and instructions. The failure to adhere to warning cautions and instructions may result in an accident, ﬁre and/or a serious injury.

Packaging

The product is placed in a package preventing damage during transport. This package is a raw material therefore it can be handed-over for recycling.

Instructions for use

Before beginning to work with the machine, read the following safety rules and instructions for use. Familiarize with operating elements and the proper use of the device. Keep the manual in a safe place for future reference. We recommend keeping the original package including the inner packaging materials, cash voucher and guarantee card for a period of warranty at minimum. For a case of transportation, pack the machine into the original box from the manufacturer, thus ensuring a maximum protection of the product during a possible transport (e.g. moving or sending into a service station).

Note: If you hand the machine over to next persons, hand it over together with the manual. Adherence to the attached instructions for use is a precondition for the proper use of the machine. The operation manual includes also instructions for operation, maintenance and repairs.

The manufacturer does not take any responsibility for accidents or damages resulting from the failure to adhere to this manual.

FDV 10351-A

Page 7

CORDLESS DRILLS OPERATING INSTRUCTIONS

General safety instructions

ENGeneral safety instructions

GENERAL SAFETY INSTRUCTIONS

Carefully read, remember and keep these safety instructions

WARNING! In the use of electric machines and power tools, it is necessary to respect

and follow the following safety instructions for the reasons of protection against electric shock, personal injury and danger of ﬁre. The term “power tool” in the instructions below refers both to mains-operated (corded) power tool or battery-operated (cordless) power tool. Save all warnings and instructions for future reference.

Workplace

Keep the work area clean and well lit. Cluttered or dark areas in the workplace invite accidents. Store power tools that you don’t currently use. Do not operate power tools in environments with danger of occurrence of a ﬁre or explosion, such as in the presence of ﬂammable liquids, gases, or dust. Power tools create sparks which may ignite the dust or fumes. Keep unauthorised persons, especially children, away from the work area while operating a power tool! Distractions can cause you to lose control over the performed activity. In no event leave your power tool unattended. Keep the equipment away from animals.

Electrical Safety

Power tool plugs must match the mains socket outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Undamaged plugs and matching outlets will reduce risk of electric shock. Damaged or fouled supply cables increase the risk of electric shock. If the power cord is damaged, it must be replaced by a new power cord which is available at the authorised service centre or the importer. Avoid body contact with earthed or grounded surfaces such as pipes, radiators, cooking ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Never touch the power tool with wet hands. Never wash the power tool under running water or immerse it in water. Never use the supply cable for other than intended purposes. Never use the cord for carrying or pulling the power tool. Never unplug the plug from the outlet by pulling the cable. Keep electric cables away from sharp or hot objects to prevent mechanical damage. The power tool was designed to be powered solely by alternating electric current. Always check if the electric voltage matches the information speciﬁed in the type label of the power tool. Never use power tool with damaged electric cable or plug or which has been dropped or is in any way damaged.

Page 8

EN 8

General safety instructions

12EN General safety instructions

If an extension cord is used, always check whether its technical parameters match the information speciﬁed in the type label of the power tool. When operating a power tool outdoors, use an extension cord suitable for outdoor use. If extension drums are used, these must be rolled out to prevent overheating of the cord. If a power tool is operated in a damp location or outdoors, its operation is only permitted if connected to an electric circuit protected by a residual current device <30 mA. Use of residual current device (RCD) reduces the risk of electric shock. Hold the power tool by insulated gripping surfaces only as the cutting or drilling tool may contact hidden wiring or its own power cord during operation.

Personal Safety

Be careful, stay alert and watch what you are doing when operating a power tool. Concentrate on your work. Do not use a power tool while you are tired or under the inﬂuence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury. Do not eat, drink and smoke while operating a power tool. Use personal protective equipment. Always wear eye protection. Use protective equipment corresponding to the type of work you are doing. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used in accordance with the working conditions will reduce the risk of personal injury. Prevent unintentional starting. Do not carry the power tool while it is energised or with your ﬁnger on the switch or trigger. Ensure the switch or trigger is in the “off” position before connecting to power source. Carrying power tools with your ﬁnger on the switch or energising power tools that have the switch on may result in serious injuries. Remove any adjusting key or wrench before turning the power tool on. An adjusting wrench or a key left attached to a rotating part of the power tool may result in personal injury. Keep proper footing and balance at all times. Do not overreach. Never overestimate your own capabilities. Never use power tools while you are tired. Dress properly. Wear work clothes. Do not wear loose clothing or jewellery. Keep your hair, clothing, gloves and other part of your body away from moving or hot parts of the power tool. Connect the equipment to dust exhaustion. If the tools are provided for the connection of dust collection or exhaustion devices, ensure these are properly connected and used. Use of such devices can reduce dust-related hazards. Fix the work-piece tightly. Use a cabinet clamp or a cramp to ﬁx the work-piece you are about to machine. Never use power tools if you are under the inﬂuence of alcohol, drugs, medication or other narcotic or addictive substances. This equipment is not intended for use by persons (including children) with limited physical, sensual or mental capacities or lack of experience or knowledge unless they are supervised or instructed about the use of the equipment by a person responsible for their safety. Children must be supervised to make sure they are not playing with the equipment.

FDV 10351-A

Page 9

CORDLESS DRILLS OPERATING INSTRUCTIONS

General safety instructions

ENGeneral safety instructions

Power Tool Use and Maintenance

Always disconnect the power tool from the mains in case of any problem during the work, before cleaning the power tool or its maintenance, during each transportation and after the completion of the work! Never operate a power tool if it is damaged in any way. Immediately stop working if the power tool generates abnormal noise or smell. Do not overload the power tool. The power tool will operate better and safer if it is used at the rate for which it was designed. Use correct power tool which is intended for the given activity. The correct power tool will do the job it was designed for better and safer. Do not use the power tool if it cannot be safely turned on and off using the control switch. Use of such power tool is dangerous. Defective switches must be repaired by a certiﬁed service provider. Disconnect the tool from the power source before making any adjustments, changing accessories or maintenance. Such preventive safety measure prevents the risk of starting the power tool accidentally. Store idle power tools out of the reach of children and unauthorised persons. Power tools can be dangerous in the hands of untrained users. Store the power tools in a dry and safe place. Keep the power tool in good condition. Check the adjustment of moving parts and their mobility. Check for any damage to the protective guards or other parts which could affect safe operation of the power tool. If damaged, have the power tool properly repaired before further use. Many accidents are caused by poorly maintained power tools. Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges facilitate work, reduce the risk of injury and are easier to control. Use of accessories other than those speciﬁed in the instructions for use could result in damage to the power tool and cause injuries. Use the power tool, accessories and tool bits etc. in accordance with these instructions and in the manner intended for the particular type of power tool taking into account the working conditions and the work to be performed. Use of the power tool for purposes other than those the power tool was intended for could result in hazardous situations.

Use of Cordless Power Tools

Before inserting the battery, make sure the switch is in the “0-OFF” position. Inserting a battery into a switched-on power tool could result in hazardous situations. Charge batteries only using the chargers prescribed by the manufacturer. Using a charger intended for other battery type could result in its damage and occurrence of ﬁre. Use only batteries intended for particular power tool. Use of different batteries could cause injury or occurrence of ﬁre. If the battery is not used, keep it separately from metal objects such as clamps, keys, bolts and other small metal items which could cause connection of one battery contact with the other. Short-circuiting the battery could result in injury, burns or occurrence of ﬁre.

Page 10

EN 10

General safety instructions

14EN General safety instructions

Handle the batteries with care. Rough handling could result in leak of chemical substance from the battery. Avoid contact with such substance and if, nonetheless, any contact occurs wash the affected area under running water. If eyes get into contact with the chemical substance seek immediately medical aid. Chemical substance from the battery can cause serious injuries.

Service

Do not replace parts of the power tool, do not make any repairs or interfere in any way with the construction of the power tool. Have your power tool repaired by qualiﬁed repair persons. Any repair or modiﬁcation of the product without our company’s authorisation is impermissible (it could cause injury or damage to the user). Always have your power tool repaired in a certiﬁed service centre. Use only original or recommended replacement parts. This will ensure that your safety and the safety of your power tool is maintained.

FDV 10351-A

Page 11

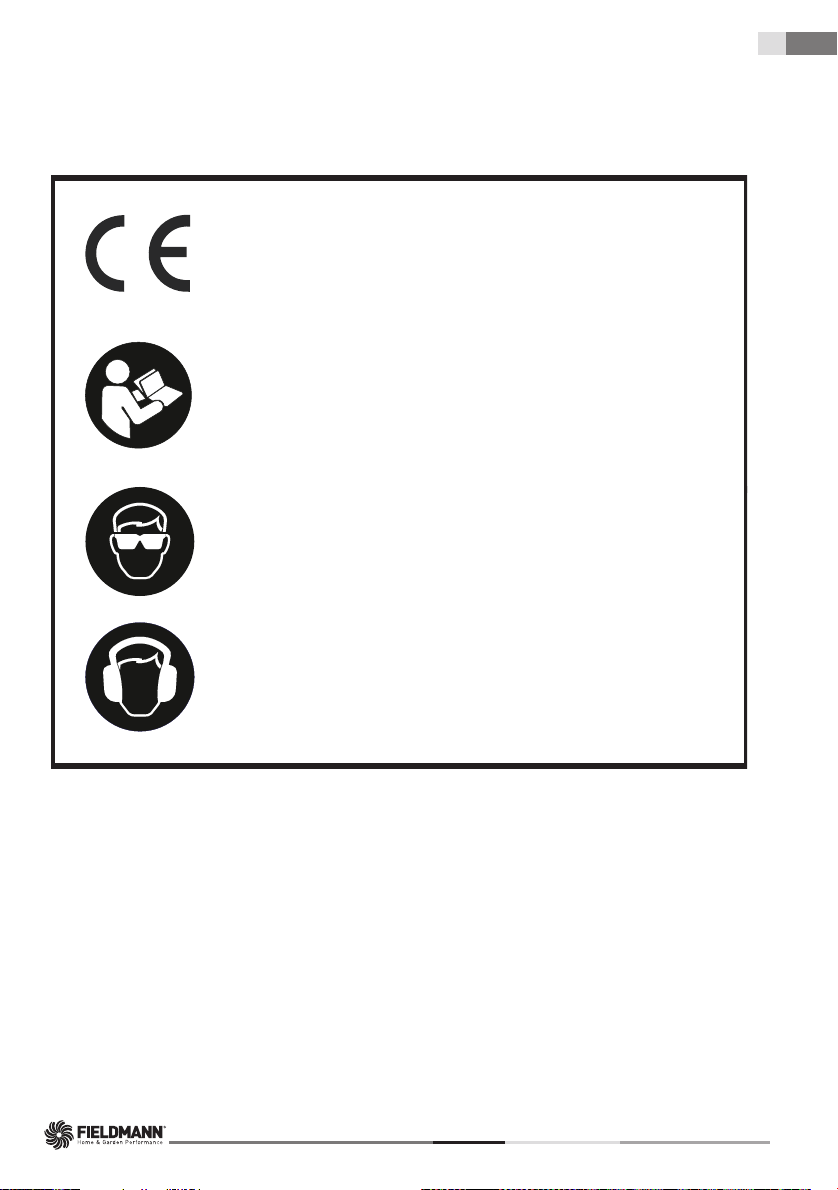

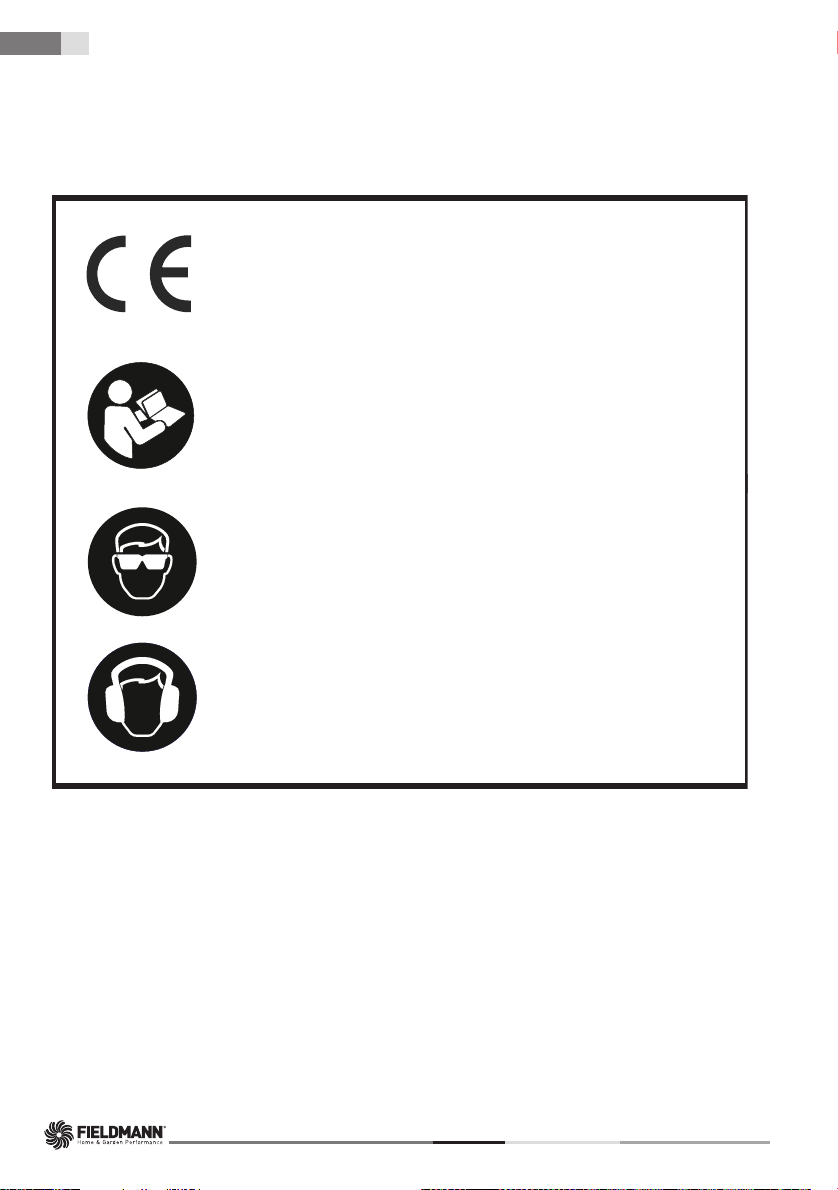

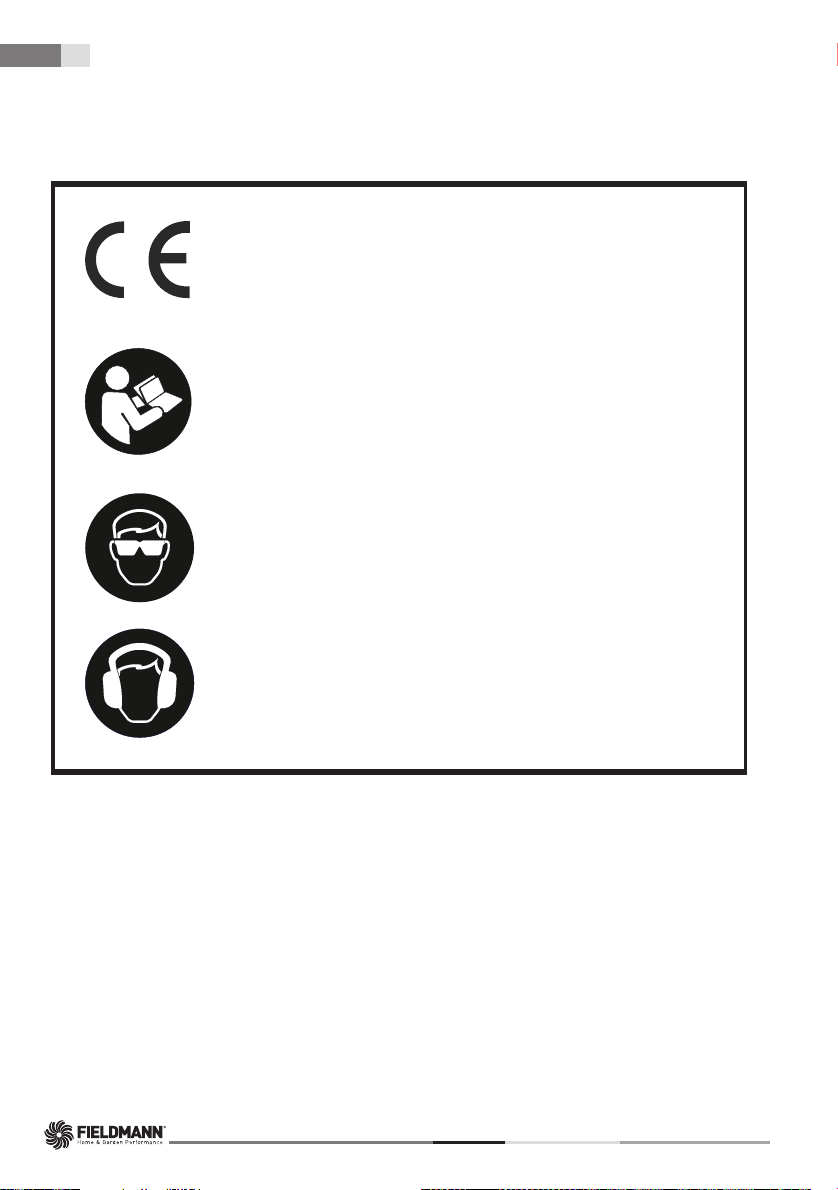

ENSymbols

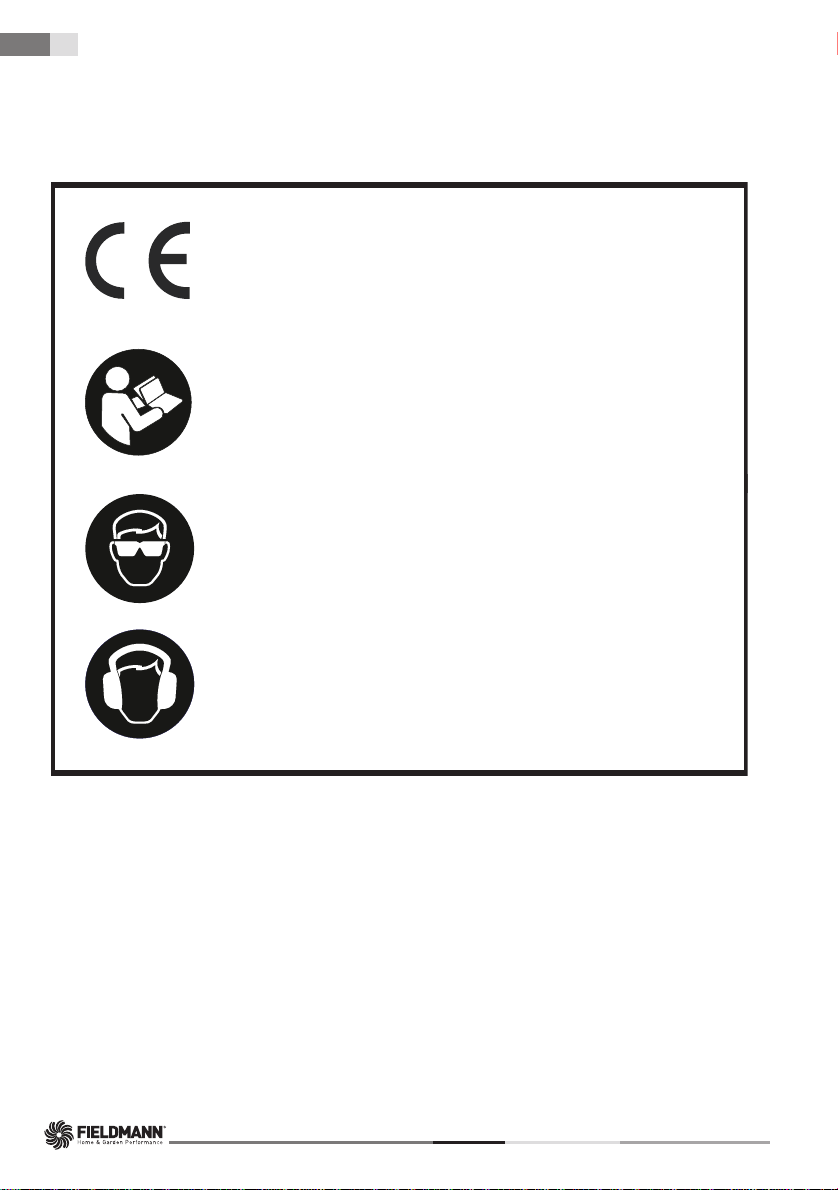

2. SYMBOLS

ENSymbols

2. SYMBOLS

Double-insulated.

Read the Instruction Manual attentively prior to use.

The product complies with the applicable standards and regulations.

Use eyes protectiveequipment

ENSymbols

Double-insulated.

Read the Instruction Manual attentively prior to use.

The product complies with the applicable standards and regulations.

Symbols

2. SYMBOLS

The product complies with the applicable standards and regulations.

Read the Instruction Manual attentively prior to use.

Use earsprot ectiove equipment Use eyes protectiveequipment

Use earsprot ectiove equipment

Thread of jig.

FDV 10351-A

Page 12

CORDLESS DRILLS OPERATING INSTRUCTIONS

EN 12

Machine description and included contents | Putting into operation

3. MACHINE DESCRIPTION

AND INCLUDED CONTENTS

Machine description (see pic. 1)

A) Keyless B) Torque setting ring C) Rotation direction switch for movement forward/back and neutral position safety switch D) Trigger E) Handle F) Battery charge level LED display G) Battery H) 2 speed switch

I) Lighting of the working area

Machine description (see pic. 2)

1) Batter

2) Battery

Supplied contents

Carefully take the machine out of the packaging and check whether all the following par ts are present:

chuck

switch

y adapter

Cordless drill with battery Battery charger station

User's manual

If there are pa

rts missing or they are damaged, please contact the vendor from whom you bought the machine.

4. PUTTING INTO OPERATION

Charging the machine

Proceed step by step according to the user's manual and use the pictures as a guide so that the assembly process is as easy as possible.

1. Take the battery out of the machine, press the release button and pull down to remove the bat tery.

2. Place the charger on a table near a power socket.

3. Properly insert the battery into the charger.

Note: The battery may be inserted into the charger only in one way.

4. Connect the charger power cord to a power socket. At this time both the red and the green indicator light will

be on.

Page 13

Putting into operation

5. As soon as the battery is fully charged, the green indicator light will stay on and the red indicator light will

turn of f.

6. After fully charging, disconnect the charger from the power socket. Before fi rst use the battery must be fully

charged.

For the first charge, it is recommended to charge the batter for 3 -5 hours.

Drill chuck (see pic. 3)

If you wish to open up the drill chuck, hold the rear part of the chuck and turn the front part of the chuck anticlockwise. Insert the desired tool into the chuck. When tightening turn the front part of the chuck (while holding the rear part) clockwise and ensure that the jaws of the chuck fi rmly and evenly clamp the working tool.

Torque control (see pic. 4)

Torque control is ideal for presetting screwing strength. There are 15 positions + 1 drilling position. These

1. positions are selected by turning the setting ring. Low values are intended for small screws and soft materials. High values are intended for large screws and hard materials.

2. If the torque control is used the clutch will work in the preset setting. This is ideal for repeat screwing, when all screws need to be screwed in at the same distance.

3. It is appropriate to start with the lowest setting and increase the amount of torque until the desired setting is achieved.

Turning on/off (see pic. 5)

ATTENTION: Start or release the start switch carefully according to the manufacturer's instructions.

Turn on the charged machine using the trigger switch (no. 1). Turn off the machine by releasing the switch, the chuck will stop turning.

1. Ensure that a battery is connected to the tool.

2. Start the tool by pressing the trigger switch.

3. The pressure applied to the power trigger switch determines the operating rotation speed of the chuck. The higher the pressure exerted on the trigger switch, the higher the rotation speed of the chuck.

4. If you want the chuck to rota te forwards, push the forward/back direction switch (no. 2) to the left. If you want the chuck to rotate backwards, push the forward/back direction switch to the right..

5. If the drill is not being used, set the forward/back direction switch (no. 2) to the neutral position (in the middle), to prevent accidentally starting the drill.

Ensure that the bit or extension piece is correctly seated. The bit/extension piece must be placed directly on the workpiece before the drill is turned on. Otherwise the workpiece or the bit/extension piece will be damaged. Always check the rotation direction of the bit before using. The braking system is activated automatically after the trigger switch is released. The drill chuck will automatically stop rotating.

FDV 10351-A

Page 14

CORDLESS DRILLS OPERATING INSTRUCTIONS

EN 14

Instructions for proper us

5. INSTRUCTIONS FOR PROPER USE

Fully charge the battery before fi rst use. Ensure that the used drill bits and extension pieces are designed for the given task and that they are securely fastened. Check that the direction switch is set in the position for the desired rotation direction.

NOTE: Always ensure that the battery is removed before changing working tools or before performing

adjustments.

ATTENTION: Dust created during grinding, cut ting, drilling and other work tasks may in some cases contain chemical substances, which are known to cause health problems. Some examples of these chemical substances are: a) Lead from lead-containing paints. b) Cement and other construction products. c) Chemically treated wood.

Screwing

1. An appropriate opening should be drilled into the workpiece before screws are screwed into wood. This will

prevent the movement of the screw and tool on the surface of the workpiece, which could damage it.

2. We recommend that for screwing you use slow rotation speeds.

3. Insert the screwing bit into the head of the screw and carefully screw it into the opening.

4. We recommend tightening using the lowest torque value and to gradually increase the torque value until the

desired torque level is achieved.

Drilling

1. Do not use the torque control when drilling into wood. Select the standard drilling position.

2. When drilling into wood use wood drilling bits.

3. When drilling into metals or plastics use metal drilling bits.

4. When drilling into soft wood the drill should run at maximum speed.

5. When drilling into hard wood the drill should run at a lower speed.

LED Battery charge level indicator light (see pic. 6) The LED indicator light is used to show the battery charge level. When the tool is turned on by the trigger switch the LED light (no. 1) comes on. If all the LED diodes are on, the battery is suffi ciently charged. If only a single LED

de is on, the battery is virtually fl at and must be charged immediately.

dio

Lighting of the working area (see pic. 5)

The LED lighting (no. 3) is turned on when the trigger button is pressed and lights up the area that is being drilled or screwed. Turning off the trigger switch also turns off the LED lighting of the working area.

Page 15

Instructions for proper use | Operating instructions

More advice about drilling

1. We recommend to secure the workpiece to the workbench so that you achieve the best results and safely

operate the tool.

2. Use only sharpened drill bits. Blunt drill bits put an unnecessary load on the drill and may cause the motor to

burn.

3. Always ensure that you are using the correct working tool for the task being performed.

4. When performing high precision drilling it is best to use a drill bit with a guiding rod. Non-ferrous materials

like thin metal sheets are very dif fi cult to drill. When performing high precision drilling place a piece of wood underneath the drilled material and then drill an opening through both pieces of material.

ATTENTION: When drilling it is not unusual for the drill bit to jam. In such a case there is a large momentum reaction. Always pay attention to what you are doing and hold the drill fi rmly to prevent possible damage or injury.

ATTENTION: Do not hold the trigger button down in the on position using adhesive tape or by other means. The electrical circuit in the tool would not work correctly, which could lead to overheating and subsequent damage to the tool.

Overload

If the tool becomes overloaded, the motor may be damaged. Increased pressure on the tool will not result in speeding up work. The effect of greater pressure on the tool will only lower effectiveness, which may cause the battery to go fl at prematurely and may also destroy the motor. Non-standard types of work and the effect of excessive pressure will shorten the operating lifetime of the tool.

6. OPERATING INSTRUCTIONS

Operation

This product must not be used by children and persons with physical or mental impairments or by

inexperienced persons, unless properly trained or schooled in the safe use of the product, or unless they have been properly supervised by a qualifi ed person who will be responsible for their safety. Use extra care if the product is used near children. Always keep the appliance out of reach of children. Children must be supervised to ensure that they do not play with the product. Never allow children or persons who do not know the contents of this user's manual to work with the device. Local regulations may set the minimum age of the user. The user is responsible for damages caused to third parties in the machine's working area as a result of its use. Do not use the machine if your are tired, under the infl uence of alcohol or narcotics. If necessary, use personal protection aids (gloves, work footwear, eye protection, respirators, etc.). Personal protection aids reduce the risk of injury to persons. Dress appropriately. Do not wear loose clothing or jewellery and make sure that your hair, clothing or gloves do not come dangerously close to moving parts. Loose clothing, jewellery or long hair may become caught in the moving parts.

FDV 10351-A

Page 16

CORDLESS DRILLS OPERATING INSTRUCTIONS

EN 16

Purpose of use

Operating instructions

Pay constant attention, watch what your are doing and think when working with power tools. Do not use power tools i f you are tired or under the infl uence of drugs, alcohol or medication. A moment of carelessnes s when working with power tools may lead to serious injury. Prevent the situation where the tool is turned on accidentally. Ensure the trigger switch is in the Off position before connecting the power cord to the power socket. Carrying power tools with the fi nger on the main trigger switch or connecting the power cord to the power socket when the main trigger switch is in the On position may cause injury. Do not get in your own way. When working, always maintain a fi rm posture and balance. This will make it possible to better control the power tool in unexpected situations. Use clamps or a vice to fasten the workpiece. It is safer than holding the workpiece in your hand and at the same time you have both hands free to operate the tool. Keep the working area tidy and well illuminated. A cluttered and badly lit work area may lead to injury. Do not work with the power tool in an explosive environment, such as for example areas where there are fl ammable liquid, gas or powder substances. Sparks are made inside the power tool, which may cause the ignition of fl ammable powder or vapour. Do not work with materials containing asbestos. Use a dust mask. When working with the tool ensure there is a safe distance from children and other persons. Distractions may lead to a loss of control over the tool.

This tool is not designed for professional use. Do not use the product for purposes other than those intended. For safety reasons the machine must not be used as a drive engine for any other work tools and tool sets, unless expressly permitted by the manufacturer.

Instructions for use

Turn on and operate the machine as described in the user's manual, carefully follow all instructions. Before carrying out any kind of inspection, maintenance or repairs disconnect the charger power cable from the mains power supply. Use tools in good working condition for tasks for which they are designed. Work only during good visibility or ensure suffi cient artifi cial lighting. Work in a clean and tidy working environment. Make sure that while working you maintain a fi rm and stable stance. Do not forget that falls represent one of the major causes of injuries during accidents. When drilling metal sheets use a vice and place a piece of wood underneath the sheet. A rotating metal sheet presents a serious risk. Make sure that the drill or screwdriver are not used for work on items under live current, to prevent injury by electrical shock . Before using this tool, check tha t you know the location of all electrical conductors or cables in the wall (use a metal detector for this purpose). Only store and use the product away from fl ammable or volatile materials and solutions. Keep the product away from extreme temperatures, direct sunlight and excessive humidity. Do not use in a dusty environment.

Page 17

Operating instructions

Do not place the product near heaters, open fi res or other appliances or equipment that are sourcesof heat. Do not spray the product with water or any other liquid. Do not pour water or any other liquids into the appliance. Do not submerge the appliance in water or any other liquid. Never leave the appliance switched on without supervision. Do not touch machine parts until they have come to a complete stop. Allow the motor to cool down before storing the machine in a closed room. Unde r no circumstances sh ould you repair or alter t he product yoursel f. Entrus t all repairs and adjus tments of this product to an authorised service centre or the vendor. Tampering with the appliance during the warrant y period may void the warranty. The manufacturer is not responsible for damages caused by incorrect use of this product or its accessories. Such damages include food spoilage, injuries, burns, scalding, fi re, etc.

Electrical safety

ATTENTION: Read all t he safety warning s and all instructions. If you fail to follow the provided warnings and

instructions an injury caused by electrical shock could occur as well as fi re or serious injuries.

NOTE: Keep these warnings and instructions for future use. The term "electric power tool" in all warnings

relates to your tool powered from the mains (it has a power cord installed) or cordless tools (without a power cord).

The charger of the cordless device can be connected to any power plug, preventing discharge, that is installed according to norms in force. The plug must be powered at 230V ~50Hz. Disconnect the charger if you will not be using it for a long time, if you are changing the tool or performing maintenance on the tool. The power plug on the tool's charger cord must correspond to the power soc ket. Never modify the p ower plug in any way. Do not use any power plug adapters for tools protected by grounding. Unmodifi ed power plugs and corresponding power sockets reduce the risk of injury by electrical shock. Do not touch grounded surfaces such as pipes, heaters, electrical stoves and refrigerators when working with the machine. When your body is grounded the risk of injury by electrical shock is increased. Do not expose the electrical tool to rain or a moist environment. The entry of water into the electrical tool increases the risk of injury by electrical shock. Handle the power cord with care. Never use the power cord to carry or move the tool and do not pull on it when you want to disconnect the tool from the power grid. Prevent the tool coming into contact with greasy, hot and sharp items or moving parts. A damaged or tangled up power cord increases the risk of injury by electrical shock.

When working with electric power tools in a moist environment, the power circuit must have current

protection installed (RSD - Residual Current Device). The use of a residual current device reduces the risk of injury by electrical shock.

FDV 10351-A

Page 18

CORDLESS DRILLS OPERATING INSTRUCTIONS

EN 18

Operating instructions

Safety instructions for the battery and charger

Use only the battery and charger supplied with this tool. Connect the charger only to a mains power socket with a voltage of 230V. Protect the battery and charger from moisture. Do not use the device in an outdoor environment. Dis connect the charge r from the mains power soc ket when the charger is n ot being used, before cl eaning the charger or before performing repairs on it. Take special care of the battery. Prevent the battery from falling on to a hard surface and do not expose the battery to the effects of pressure or other excessive mechanical stress. Keep the battery at a safe distance from excessive heat or cold. Do not at tempt to repair or disassemble the battery or the charger. If any par t is damaged, have it repaired by a qualifi ed technician or send it for repair to an authorised service centre or the vendor. Charge the battery only when the ambient air temperature is between 10°C and 40°C. A charged battery may be used to power tools in operating conditions at a temperature between 0°C and 50°C. If the battery is not being used store it in a dry place at a temperature between 10°C and 30°C.

IMPORTANT! DANGER! Never shor t circuit the bat tery cont acts and do not expos e the batter y to moisture. Do not store the battery together with metal items and parts, which could cause a short circuit of the battery contacts. The battery could overheat, catch on fi re or explode.

If any person comes into contact with the electroly te or another liquid or substance found in the bat tery, they must immediately wash this substance away with large amounts of water. If these substances come into contact with eyes, fl ush the eyes out with large amounts of water and immediately seek medical treatment. Do not throw rechargeable batteries into a fi re or into water. Otherwise an explosion could occur. A rechargea ble batter y should not be thrown ou t with ordinar y household waste, reg ardless of the fact w hether it has or has not been used. In accordance with valid regulations you should take the battery to a collection point or put it into the container labelled "Used Batteries" in our store. Only charge the battery in a charger designated by the manufacturer. A charger appropriate for one type of battery creates a fi re hazard when used with another type of battery. Only use t he electric power tool with a ba ttery intended to be used in it. The use of di fferent bat teries may lead to a risk of injury or a fi re hazard. If you are not using the bat tery, store it away from metal items, such as paper clips, coins, keys, nails, screws or other small items, which could lead to the short circuit of the battery contacts. Short circuiting the bat tery contacts may cause burns or a fire.

Page 19

Mainetance and storage

7. MAINTENANCE AND STORAGE

Maintenance

ATTENTION: Disconnect the charger if you will not be using it for a long time, if you are changing

the tool or performing maintenance on the tool.

This tool does not require any special maintenance. The same applies to the electrical parts of the tool. Check whether the device is showing signs of wear. If the charger is damaged (cover, conductors or connector), immediately arrange its replacement at the vendors service centre. Regular care for the machine will ensure not only a long lifetime and performance. Before use always visually check for worn or damaged parts. Replace damaged or worn parts. To ensure that the machine always remains balanced, always replace the entire set of the worn or damaged tools. Worn or damaged machine parts may only be replaced at an authorised service centre or the vendor. Before cleaning disconnect this product from the power source. To clean the plastic parts of the product, use a soft cloth dipped in lukewarm water. Do not use aggressive cleaning products and solvents as this could damage the surface of the appliance. Do not clean the machine under running water or submerge under water. After changing the working tool, check that the working tool is secured in its storage position. Do not use working tools that are not proportioned for placement into the tang in the magazine. Do not overload the electric power tool. Use the right type of electric power tool for your work. When the correct electric power tool is used, the work result will be performed better and more safety. I f it is not possible to turn the main trigger switch on or off, do not work with the tool. All electric power tools

with a trigger switch that do not work are dangerous and must be repaired. If you are not working with the tool, store it out of the reach of children and prevent persons not informed about the operation of the tool or this user's manual to work with the tool. An electric power tool in the hands of an unqualifi ed person is dangerous. Perform maintenance on the tool. Check for deviation or blockage of the moving par ts, damage of individual parts and other factors which could affect the operation of the tool. If the tool is damaged, have it repaired before using it. Many accidents are caused by neglected maintenance of a tool. Properly maintained cutting tools with sharp cutting edges are less prone to jamming in a workpiece and are easier to handle. Maintain cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less prone to jamming in a workpiece and are easier to handle. Use electric power tools, accessories, working tools, etc. according to these instructions in a manner appropriate for the given type of electric power tool and take into consideration the work conditions and the type of work that you will be performing.Using electric power tools for purposes other than those for which they were designed may be dangerous. Damaged switches must be replaced at an authorised service centre or the vendor. Do not use electric power tools that cannot be turn on and off. Do not leave electric power tools turned on without supervision. Always turn the tool off and wait for it to come to a complete stop before putting it down.

FDV 10351-A

Page 20

CORDLESS DRILLS OPERATING INSTRUCTIONS

EN 20

Mainetance and storage

Use hearing protection. Excessive noise levels may cause hearing damage. When performing tasks, where the working tools may come into contact with hidden electrical conductors, hold the electric power tool by the insulated part that is intended to be held. A work tool that comes into contact with a "live" electrical conductor, will cause the uninsulated parts of the tool to become live and may subsequently cause injury by electrical shock to the operator. For repairs contact an authorised service centre or vendor who will use original spare parts. This will ensure the correct operation of the electric power tool.

ATTENTION: Using any accessories or tools not recommended in this user's manual may increase the risk of injury. Always use only original spare parts.

Clean the tool after the completion of every work task. Do not use worn or damaged drill bits and drilling extension pieces. Such tools may overload the motor and lower effectiveness. Take proper care to prevent the motor from damage by oil or water. Regularly check that the tool has not been damaged during the course of standard operation. Make sure that all parts are correctly connected and do not use this product if any of its parts has been damaged or lost. When inserting the battery into the charger, ensure that the battery is inserted in the correct manner and that there are no materials between the battery contacts, e.g. soils. The battery and the charger should be protected from heat and the sun. Do not expose these products to extreme temperatures. Do not use the device in an outdoor environment. Use only the charger supplied with this tool. If the product is damaged or malfunctions, contact an authorised service centre or the vendor.

Storage

Store the tool in a dry location at a suffi cient distance from heat sources or dangerous vapours. Do not place any other items on the machine.

Page 21

Technical specifications

8. TECHNICAL SPECIFICATIONS

Cordless Drill:

Nominal voltage 14.4V Idling speed 0 - 400 / 0 - 1500rpm Battery 1.3Ah, Li-ion Torque 15 positions + 1(drilling position) Max. diameter Ø10mm Level of acoustic pressure 77.8 dB, K = 3dB Level of acoustic power 88.8 dB, K = 3dB

Charger:

Input voltage 230V Frequency 50Hz Charging time 1 hour

Vibration : ah.D1 = 0.670 ms-2 , K = 1.5 ms

Instructions Manual - language version only.

Amendments to text and technical parameters are reserved.

-2

Changes in the text, design and technical specifi cations may change without prior notice and we reserve the right to make these changes.keep it from turning as the drill bit rotates.

FDV 10351-A

Page 22

CORDLESS DRILLS OPERATING INSTRUCTIONS

EN 22

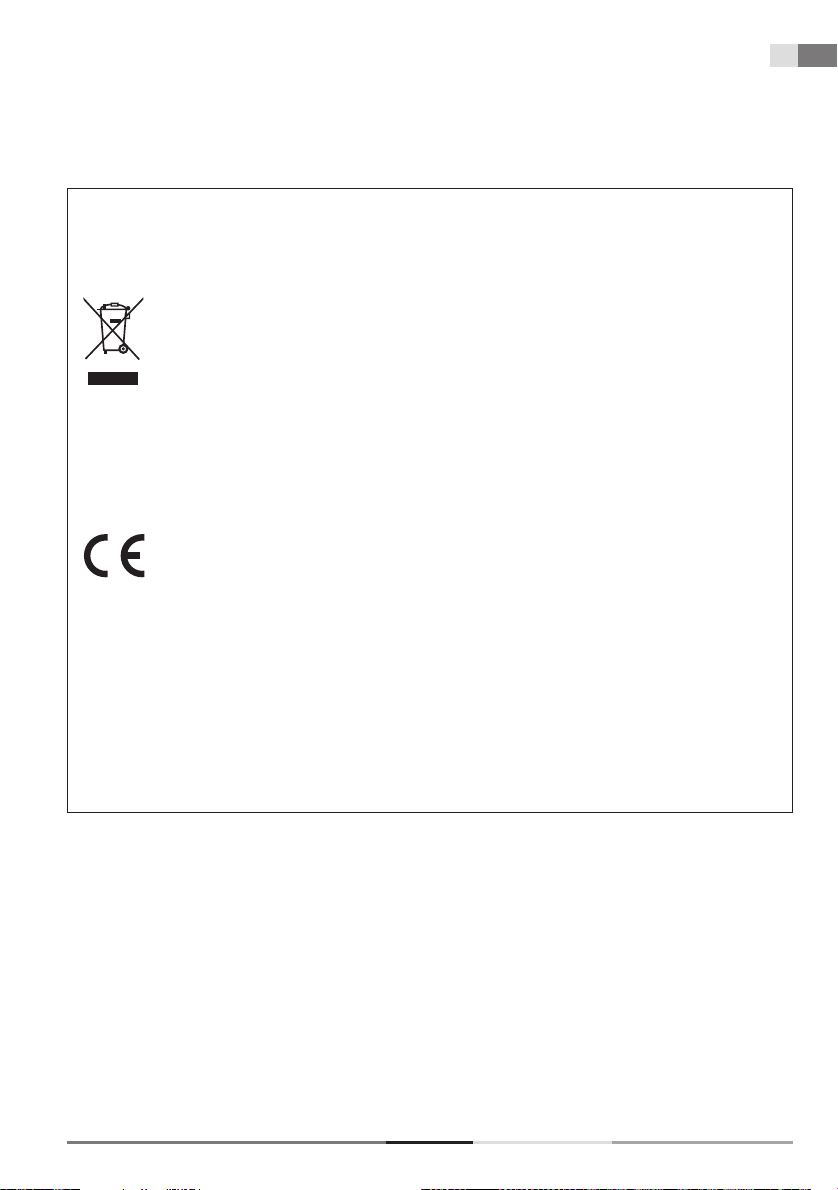

Disposal

9. DISPOSAL

INSTRUCTIONS AND INFORMATION REGARDING THE DISPOSAL OF USED PACKAGING MATERIALS

Dispose of packaging material at a public waste disposal site.

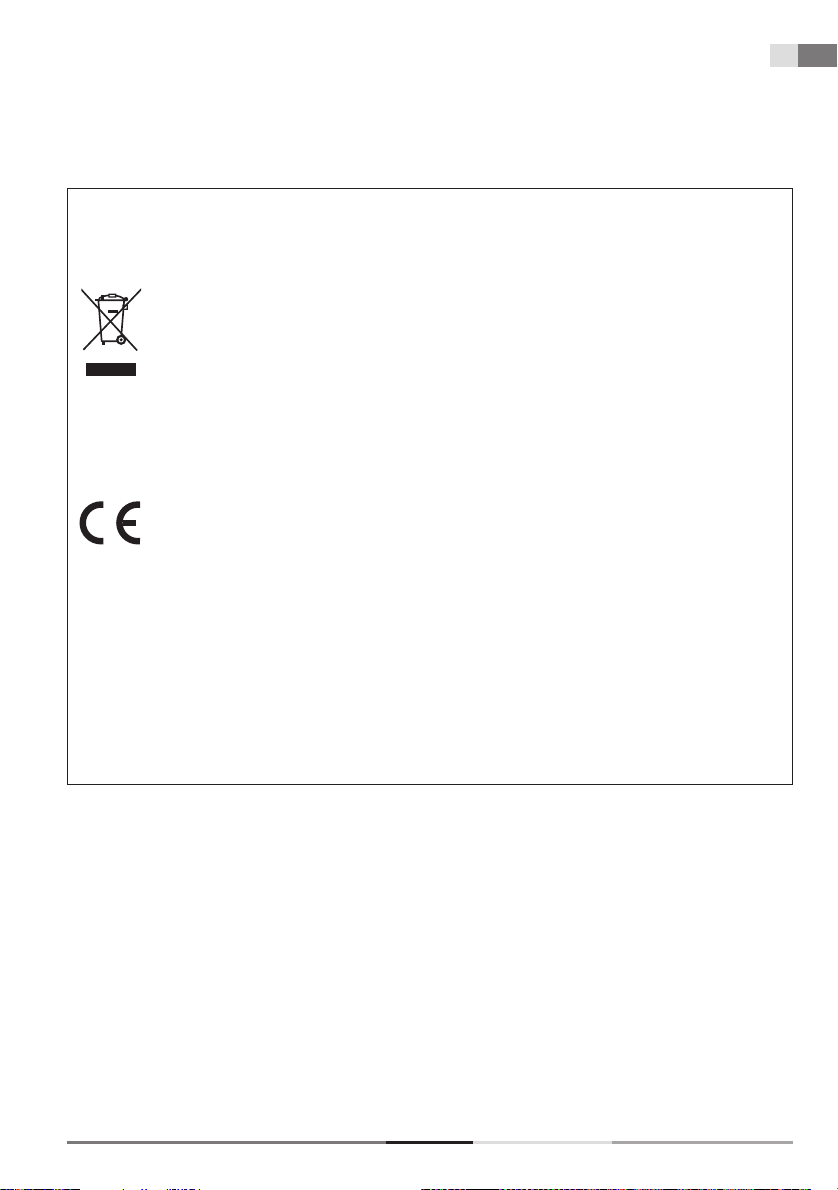

DISPOSAL OF USED ELECTRICAL AND ELECTRONIC APPLIANCES

The meaning of the symbol on the product, its accessory or packaging indicates that this product shall not be treated as household waste. Please, dispose of this product at your applicable collection point for the recycling of electrical & electronic equipment waste. Alternatively in some states of the European Union or other European states you may return your products to your local retailer when buying an equivalent new product. The correct disposal of this product will help save valuable natural resources and help in preventing the potential negative impact on the environment and human health, which could be caused as a result of improper liquidation of waste. Please ask your local authorities or the nearest waste collection centre for further details. The improper disposal of this type of waste may fall subject to national regulations for fines.

For business entities in the European Union

If you wish to dispose of an electrical or electronic device, request the necessary information from your seller or supplier.

Disposal in other countries outside the European Union

If you wish to dispose of this product, request the necessary information about the correct disposal method from local government departments or from your seller.

This product meets all the basic EU regulation requirements that relate to it.

Changes to the text, design and technical specifi cations may occur without prior notice and we reserve the right to make these changes.

Page 23

Declaration of conformity

ES DECLARATION OF CONFORMITY

10.

Product / Name: CORDLESS DRILL / FIELDMANN

Type / Model: FDV 10351-A .....................................................................................14.4V DC / 1300mAh

The product complies with the following directives:

The Directive of the European Parliament and the Council No. 2006/95/EC dated 12 December 2006 on the harmonisation of the laws of Member States relating to electrical equipment designed for use within certain voltage limits. The Directive of the European Parliament and the Council No. 2004/108/EC dated 15 December 2004 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility and repealing Directive No. 89/336/EEC. The Dire ctive of the Europea n Parliament and the C ouncil No. 2006/42/EC dated 17 May 200 6 on machinery, and amending Directive No. 95/16/EC. The Directive of the European Parliament and the Council No. 2002/95/EC dated 27 January 2003 on the restriction of the use of certain hazardous substances in electrical and electronic equipment.

and standards:

EN 60745-1:2009/A11:2010

EN 60745-2-1:2010 EN 60745-2:2:2010

EN55014-1:2006/A2:2011 EN55014-2:1997/A2:2008

CE Certification ...............................................................................................................................................................16

FAST ČR, a.s. is authorised to act on behalf of the manufacturer.

Manufacturer:

FAST ČR, a.s. Černokostelecká 1621, 251 01 P raha , Czech Republic Tax ID: CZ26726548

In Prague, 1 APRIL 2016

Name: Zdeněk Pech

Chairman of Board Signature and Stamps

FDV 10351-A

Page 24

CORDLESS DRILLS OPERATING INSTRUCTIONS

EN 24

Page 25

FDV 10351-A

Page 26

AKUMULÁTOROVÁ VRTAČKA NÁVOD K OBSLUZE

CZ 26

Obsah

Akumulátorová vrtačka

NÁVOD K POUŽITÍ

Děkujeme Vám, že jste si zakoupili tuto akumulátorovour vrtačku. Než ji začnete oužívat, přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

OBSAH

OBRAZOVÁ PŘÍLOHA ........................................................................................................................................ 3

VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ................................................................................................. 27

Důležitá bezpečnostní upozornění

Obal

Návod k použití

SYMBOLY ............................................................................................................................................................... 32

POPIS STROJE A OBSAH DODÁVKY .......................................................................................................... 33

Popis stroje Obsah dodávky

UVEDENÍ DO PROVOZU ................................................................................................................................... 33

Nabíjení stroje Sklíčidlo vrtačky Ovládání momentu

Zapnutí/vypnutí

POKYNY KE SPRÁVNÉMU POUŽITÍ ............................................................................................................. 35

Šroubování

Vrtání

Led indikace nabíjení baterie Osvětlení pracovní plochy Další rady pro vrtání

Přetížení

POKYNY K POUŽITÍ ........................................................................................................................................... 36

Obsluha

Účel použití Pokyny k používání Elektrická bezpečnost Bezpečnostní pokyny pro baterii a nabíječku

ÚDRŽBA A USKLADNĚNÍ ................................................................................................................................ 40

Údržba Uskladnění

TECHNICKÉ ÚDAJE .......................................................................................................................................... 42

LIKVIDACE ............................................................................................................................................................ 43

10.

ES PROHLÁŠENÍ O SHODĚ ............................................................................................................................44

Page 27

CZ 28 Všeobecné bezpečnostní předpisy

Všeobecné bezpečnostní předpisy

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

POZOR! Před použitím si pečlivě přečtěte návod k použití.

Důležitá bezpečnostní upozornění

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku. Výrobek uchovávejte na suchém místě mimo dosah dětí. Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Obal

Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

Návod k použití

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list. V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního místa).

CZ27

Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.

Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

FDV 10351-A

Page 28

AKUMULÁTOROVÁ VRTA˜KA NÁVOD K OBSLUZE

CZ29

Obecné bezpečnostní pokyny

CZ 28

Obecné bezpečnostní pokyny

OBECNÉ BEZPEČNOSTNÍ POKYNY

Tyto bezpečnostní pokyny si pečlivě prostudujte, zapamatujte a uschovejte

UPOZORNĚNÍ! Při používání elektrických strojů a elektrického nářadí je nutno respektovat

a dodržovat následující bezpečnostní pokyny z důvodů ochrany před úrazem elektrickým proudem, zraněním osob a nebezpečím vzniku požáru. Výrazem „elektrické nářadí“ je ve všech níže uvedených pokynech myšleno jak elektrické nářadí napájené ze sítě (napájecím kabelem), tak nářadí napájené z baterií (bez napájecího kabelu). Uschovejte všechna varovaní a pokyny pro příští použití.

Pracovní prostředí

Udržujte pracovní prostor v čistém stavu a dobře osvětlen. Nepořádek a tmavá místa na pracovišti bývají příčinou úrazů. Ukliďte nářadí, které právě nepoužíváte. Nepoužívejte elektrické nářadí v prostředí s nebezpečím vzniku požáru nebo výbuchu, to znamená v místech, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vzniká na komutátoru jiskření, které může být příčinou vznícení prachu nebo výparů. Při používání el. nářadí zamezte přístupu nepovolaných osob, zejména dětí, do pracovního prostoru! Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností. V žádném případě nenechávejte el. nářadí bez dohledu. Zabraňte zvířatům přístup k zařízení.

Elektrická bezpečnost

Vidlice napájecího kabelu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. K nářadí, které má na vidlici napájecího kabelu ochranný kolík, nikdy nepoužívejte rozdvojky ani jiné adaptéry. Nepoškozené vidlice a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem. Poškozené nebo zamotané napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem. Pokud je síťový kabel poškozen, je nutno jej nahradit novým síťovým kabelem, který je možné získat v autorizovaném servisním středisku nebo u dovozce. Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojeno se zemí. Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Elektrického nářadí se nikdy nedotýkejte mokrýma rukama. Elektrické nářadí nikdy neumývejte pod tekoucí vodou ani ho neponořujte do vody. Nepoužívejte napájecí kabel k jinému účelu, než pro jaký je určen. Nikdy nenoste a netahejte elektrické nářadí za napájecí kabel. Nevytahujte vidlici ze zásuvky tahem za kabel. Zabraňte mechanickému poškození elektrických kabelů ostrými nebo horkými předměty. El. nářadí bylo vyrobeno výlučně pro napájení střídavým el. proudem. Vždy zkontrolujte, že elektrické napětí odpovídá údaji uvedenému na typovém štítku nářadí.

Page 29

Obecné bezpečnostní pokyny

CZ 30 Obecné bezpečnostní pokyny

29 CZ

je jakýmkoliv způsobem poškozené. V případě použití prodlužovacícho kabelu vždy zkontrolujte, že jeho technické parametry odpovídají údajům uvedeným na typovém štítku nářadí. Je-li elektrické nářadí používáno venku, používejte prodlužovací kabel vhodný pro venkovní použití. Při použití prodlužovacích bubnů je nutné je rozvinout, aby nedocházelo k přehřátí kabelu. Je-li elektrické nářadí používáno ve vlhkých prostorech nebo venku, je povoleno jej používat pouze, pokud je zapojeno do el. obvodu s proudovým chráničem ≤30 mA. Použití el. obvodu s chráničem /RCD/ snižuje riziko úrazu elektrickým proudem. Ruční el. nářadí držte výhradně za izolované plochy určené k uchopení, protože při provozu může dojít ke kontaktu řezacího či vrtacího příslušenství se skrytým vodičem nebo s napájecí šňůrou nářadí.

Bezpečnost osob

Při používání elektrického nářadí buďte pozorní a ostražití, věnujte maximální pozornost činnosti, kterou právě provádíte. Soustřeďte se na práci. Nepracujte s elektrickým nářadím pokud jste unaveni, nebo jste-li pod vlivem drog, alkoholu nebo léků. I chvilková nepozornost při používání elektrického nářadí může vést k vážnému poranění osob. Při práci s el. nářadím nejezte, nepijte a nekuřte. Používejte ochranné pomůcky. Vždy používejte ochranu zraku. Používejte ochranné prostředky odpovídající druhu práce, kterou provádíte. Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpravou, pokrývka hlavy nebo ochrana sluchu používané v souladu s podmínkami práce snižují riziko poranění osob. Vyvarujte se neúmyslného zapnutí nářadí. Nepřenášejte nářadí, které je připojeno k elektrické síti, s prstem na spínači nebo na spoušti. Před připojením k elektrickému napájení se ujistěte, že spínač nebo spoušť jsou v poloze „vypnuto“. Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí do zásuvky se zapnutým spínačem může být příčinou vážných ůrazů. Před zapnutím nářadí odstraňte všechny seřizovací klíče a nástroje. Seřizovací klíč nebo nástroj, který zůstane připevněn k otáčející se části elektrického nářadí může být příčinou poranění osob. Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam bezpečně dosáhnete. Nikdy nepřeceňujte vlastní sílu. Nepoužívejte elektrické nářadí, jste-li unaveni. Oblékejte se vhodným způsobem. Používejte pracovní oděv. Nenoste volné oděvy ani šperky. Dbejte na to, aby se vaše vlasy, oděv, rukavice nebo jiná část vašeho těla nedostala do přílišné blízkosti rotujících nebo rozpálených částí el.nářadí. Připojte zařízení k odsávání prachu. Jestliže má nářadí možnost připojení zařízení pro zachycování nebo odsávání prachu, zajistěte, aby došlo k jeho řádnému připojení a používání. Použití těchto zařízení může omezit nebezpečí vznikající prachem. Pevně upevněte obrobek. Použijte truhlářskou svěrku nebo svěrák pro upevnění dílu, který budete obrábět.

Nikdy nepracujte s nářadím, které má poškozený el. kabel nebo vidlici, nebo spadlo na zem a

FDV 10351-A

Page 30

AKUMULÁTOROVÁ VRTA˜KA NÁVOD K OBSLUZE

CZ31

Obecné bezpečnostní pokyny

CZ 30

Obecné bezpečnostní pokyny

Nepoužívejte elektrické nářadí pokud jste pod vlivem alkoholu, drog, léků nebo jiných omamných či návykových látek. Toto zařízení není určené pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nedostali pokyny s ohledem na použiti zařízení od osoby zodpovědné za jejich bezpečnost. Děti musí být pod dozorem, aby jste se ujistili, že si nehrají se zařízením.

Používání elektrického nářadí a jeho údržba

El. nářadí vždy odpojte z el. sítě v případě jakéhokoliv problému při práci, před každým čistěním nebo údržbou, při každém přesunu a po ukončení práce! Nikdy nepracujte s el. nářadím, pokud je jakýmkoliv způsobem poškozené. Pokud začne nářadí vydávat abnormální zvuk nebo zápach, okamžitě ukončete práci. Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe a bezpečněji, pokud jej budete provozovat v otáčkách, pro které bylo navrženo. Používejte správné nářadí, které je určeno pro danou činnost. Správné nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo zkonstruováno. Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vypnout ovládacím spínačem. Používání takového nářadí je nebezpečné. Vadné spínače musí být opraveny certiﬁkovaným servisem. Odpojte nářadí od zdroje elektrické energie předtím, než začnete provádět jeho seřizování, výměnu příslušenství nebo údržbu. Toto opatření zamezí nebezpečí náhodného spuštění. Nepoužívané elektrické nářadí ukliďte a uschovejte tak, aby bylo mimo dosah dětí a nepovolaných osob. Elektrické nářadí v rukou nezkušených uživatelů může být nebezpečné. Elektrické nářadí skladujte na suchém a bezpečném místě. Udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte seřízení pohybujících se částí a jejich pohyblivost. Kontrolujte zda nedošlo k poškození ochranných krytů nebo jiných částí, které mohou ohrozit bezpečnou funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším použitím zajistěte jeho řádnou opravu. Mnoho úrazů je způsobeno špatně udržovaným elektrickým nářadím. Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené nástroje usnadňují práci, omezují nebezpečí zranění a práce s nimi se snáze kontroluje. Použití jiných příslušenství než těch, která jsou uvedena v návodu k obsluze mohou způsobit poškození nářadí a být příčinou zranění. Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým způsobem, který je předepsán pro konkrétní elektrické nářadí a to s ohledem na dané podmínky práce a druh prováděné práce. Používání nářadí k jiným účelúm, než pro jaké je určeno, může vést k nebezpečným situacím.

Page 31

CZ 32 Obecné bezpečnostní pokyny

Používání akumulátorového nářadí

Před vložením akumulátoru se přesvědčte, že je vypínač v poloze „0-vypnuto“. Vložení akumulátoru do zapnutého nářadí může být příčinou nebezpečných situací. K nabíjení akumulátorů používejte pouze nabíječky předepsané výrobcem. Použití nabíječky pro jiný typ akumulátoru může mít za následek jeho poškození a vznik požáru. Používejte pouze akumulátory určené pro dané nářadí. Použití jiných akumulátorů může být příčinou zranění nebo vzniku požáru. Pokud není akumulátor používán, uchovávejte ho odděleně od kovových předmětů jako jsou svorky, klíče, šrouby a jiné drobné kovové předměty, které by mohly způsobit spojení jednoho kontaktu akumulátoru s druhým. Zkratování akumulátoru může zapříčinit zranění, popáleniny nebo vznik požáru. S akumulátory zacházejte šetrně. Při nešetrném zacházení může z akumulátoru uniknout chemická látka. Vyvarujte se kontaktu s touto látkou a pokud i přesto dojde ke kontaktu, vymyjte postižené místo proudem tekoucí vody. Pokud se chemická látka dostane do očí, vyhledejte ihned lékařskou pomoc. Chemická látka z akumulátoru může způsobit vážná poranění.

Servis

Nevyměňujte části nářadí, neprovádějte sami opravy, ani jiným způsobem nezasahujte do konstrukce nářadí. Opravy nářadí svěřte kvaliﬁkovaným osobám. Každá oprava nebo úprava výrobku bez oprávnění naší společnosti je nepřípustná (může způsobit úraz, nebo škodu uživateli). Elektrické nářadí vždy nechte opravit v certiﬁkovaném servisním středisku. Používejte pouze originální nebo doporučené náhradní díly. Zajistíte tak bezpečnost Vaši i Vašeho nářadí.

Obecné bezpečnostní pokyny

FDV 10351-A

Page 32

CZ21

Symboly

2. SYMBOLY

CZ21

Symboly

2. SYMBOLY

Dvojitá izolace.

Před použitím stroje si pozorně přečtěte návodkobsluze.

Tentoprodukt je vyrobenvsouladu se schválenými normami.

Pouijte ochranné pomůcky na oiž č

CZ21

Symboly

Dvojitá izolace.

Před použitím stroje si pozorně přečtěte návodkobsluze.

Tentoprodukt je vyrobenvsouladu se schválenými normami.

CZ 32

Symboly

2. SYMBOLY

Tentoprodukt je vyrobenvsouladu se schválenými normami.

Před použitím stroje si pozorně přečtěte návodkobsluze.

Pouijte ochranné pomůcky na uiž š Pouijte ochranné pomůcky na oiž č

Závit přípravku.

Pouijte ochranné pomůcky na uiž š

FDV 10351-A

Page 33

AKUMULÁTOROVÁ VRTAČKA NÁVOD K OBSLUZE

Popis stroje a obsah dodávky | Uvedení do provozu

3. POPIS STROJE A OBSAH DODÁVKY

Popis stroje (viz obr. 1)

Rychloupínací sklíčidlo

Ovládací objímka pro nastavení kroutícího momentu a příklepu

Přepínač směru otáček pro chod vpřed/vzad a zajišťovací spínač neutrální polohy

C) D) Spínač E) Rukojeť

LED display indikace nabití baterie

G) Baterie

H) 2 rychlostní přepínač

I) osvětlení pracovní plochy

Popis stroje (viz obr. 2)

1) Adapter baterie

2) Bater

Obsah dodávky

Stroj vyjměte opatrně z obalu a zkontrolujte, zda jsou následující díly kompletní:

Akumulátorová vrtačka s baterií Nabíjecí stanice baterie

Návod k obsluze

Pokud díly chybí nebo jsou poškozeny, obraťte se, prosím, na prodejce, kde jste stroj zakoupili.

4. UVEDENÍ DO PROVOZU

Nabíjení stroje

Postupujte krok za krokem podle návodu a orientujte se pomocí obrázků, aby bylo provedení montáže co nejsnazší.

1. Vyjměte baterii ze stroje: stiskněte uvolňovací tlačítko a vytáhněte baterii směrem dolů.

2. Postavte nabíječku na stůl v blízkosti síťové zásuvky.

3. Vložte baterii řádně do nabíječky.

Poznámka: Baterie může být do nabíječky vložena pouze jedním způsobem.

Page 34

CZ 34

Uvedení do provozu

4. Připojte kabel nabíječky k síťové zásuvce. V tomto okamžiku bude svítit červená i zelená kontrolka.

5. Jakmile bude baterie zcela nabita, zůstane svítit zelená kontrolka a červená kontrolka zhasne.

6. Po ukončení nabíjení odpojte nabíječku od síťové zásuvky. Před prvním použitím musí být baterie zcela nabita. Při prvním nabíjení je doporučeno, aby byla baterie nabíjena 3 - 5 hodin.

Sklíčidlo vrtačky (viz obr. 3)

Chcete-li rozevřít sklíčidlo vrtačky, uchopte zadní část sklíčidla a otáčejte přední částí sklíčidla proti směru pohybu hodinových ručiček. Zasuňte do sklíčidla požadovaný nástroj. Při utahování otáčejte přední částí sklíčidla (zatímco držíte jeho zadní část) ve směru pohybu hodinových ručiček a ujistěte se, zda čelisti sklíčidla pevně a rovnoměrně upínají pracovní nástroj.

Ovládání momentu a příklepu (viz obr. 4)

Ovládání momentu je ideální pro přednastavení síly šroubování. K dispozici je 15 + 1 poloha pro nastavení

vrtání. Tyto polohy jsou voleny otáčením ovládací objímky. Nízké hodnoty jsou určeny pro malé šroubky a měkké materiály. Vysoké hodnoty jsou určeny pro velké šrouby a tvrdé materiály.

2. Je-li používáno ovládání momentu, spojka bude pracovat v předvoleném nastavení. To je ideální pro

opakované šroubování, kdy musí být všechny šrouby zašroubovány na stejnou vzdálenost.

3. Je vhodné začínat na nejnižším nastavení a zvyšovat hodnotu momentu až do dosažení požadovaného

nastavení.

Zapnutí/vypnutí (viz obr. 5)

POZOR: Startujte nebo spouštějte startovací spínač opatrně, podle pokynů výrobce.

Nabitý stroj zapnete stisknutím spínače (č. 1). Stroj vypnete uvolněním spínače, otáčení sklíčidla se zastaví.

1. Ujistěte se, zda je k nářadí připojena baterie.

2. Zapněte nářadí stisknutím spouštěcího spínače.

3. Tlak vyvíjený na spouštěcí spínač určuje provozní otáčky sklíčidla. Čím větší je tlak působící na spínač, tím vyšší jsou otáčky sklíčidla.

4. Chcete-li, aby se sklíčidlo otáčelo dopředu, zatlačte přepínač pro chod vpřed/vzad (č. 2) směrem doleva. Chcete-li, aby se sklíčidlo otáčelo dozadu, zatlačte přepínač pro chod vpřed/vzad směrem doprava.

5. Není-li vrtačka používána, nastavte přepínač pro chod vpřed/vzad (č. 2) do neutrální polohy (uprostřed), abyste zabránili náhodnému spuštění.

Ujistěte se, zda je správně usazen vrták nebo šroubovací nástavec. Před zapnutím vrtačky musí být vrták/šroubovací nástavec položen přímo na obrobku. V opačném případě by došlo k poškození obrobku nebo vrtáku/šroubovacího nástavce. Před použitím vždy zkontrolujte směr otáčení vr táku. Po uvolnění spouštěcího spínače je aktivován automatický brzdný systém. Sklíčidlo vrtačky se přestane automaticky otáčet.

FDV 10351-A

Page 35

AKUMULÁTOROVÁ VRTAČKA NÁVOD K OBSLUZE

Pokyny ke správnému použití

5. POKYNY KE SPRÁVNÉMU POUŽITÍ

Před prvním použitím baterii zcela nabijte. Zajistěte, aby byly používané vrtáky a nástavce určeny pro příslušné úkony a aby byly řádně upnuty. Ujistěte se, zda je přepínač chodu nastaven v poloze pro požadovaný směr otáčení.

Poznámka: Před výměnou pracovních nástrojů nebo před prováděním seřízení vždy zajistěte, aby byla z

nářadí sejmuta baterie.

POZOR: Prach vytvářený při broušení, řezání, vrtání a ostatních pracovních úkonech, může v některých případech obsahovat chemické látky, o kterých je známo, že mohou způsobit zdravotní problémy. Některé příklady těchto chemických látek: a) Olovo z nátěrů obsahujících olovo. b) Cement a jiné stavební výrobky. c) Chemicky ošetřené dřevo.

Šroubování

1. Před šroubováním vrutů do dřeva by měl být v obrobku nejdříve vyvrtán vhodný otvor. Tak bude zabráněno

pohybu vrutu a nástroje po povrchu obrobku, což by mohlo způsobit jeho poškození.

2 Doporučujeme, aby během šroubování pracovalo nářadí s nízkými otáčkami.

3. Vložte nástroj do hlavy vrutu a opatrně zašroubujte vrut do ot voru.

4. Doporučujeme provádět utahování s nejnižší hodnotou momentu a postupně zvyšovat hodnotu momentu,

až do dosažení požadované hodnoty.

Vrtání

1. Při vrtání do dřeva nepoužívejte ovládání momentu. Zvolte polohu pro běžné vrtání.

2. Při vrtání do dřeva používejte vrtáky do dřeva.

3. Při vrtání do kovů a plastů používejte vrtáky do kovu.

4. Při vrtání do měkkého dřeva by měla vrtačka pracovat s maximálními otáčkami.

5. Při vrtání do tvrdého dřeva by měla vrtačka pracovat s nízkými otáčkami.

Led indikace nabíjení baterie (viz obr. 6)

LED diodový indikátor je používán pro indikaci nabíjení baterie. Po zapnutí nářadí stisknutím spouštěcího spínače dojde k rozsvícení LED diody (č. 1). Svítí-li všechny tři LED diody, baterie je nabita dostatečně. Svítí-li pouze jedna LED dioda, znamená to, že je baterie téměř vybita a musí být okamžitě nabita.

Osvětlení pracovní plochy (viz obr. 5) Sepnutím spínače se aktivuje LED osvětlení (č. 3) pro osvětlení místa šroubování/vyšroubování. Vypnutím

spínače vypnete také LED osvětlení pracovní plochy.

Page 36

CZ 36

Další rady pro vrtání

1. Doporučujeme obrobek upnout k pracovnímu stolu, abyste dosáhli co nejlepších pracovních výsledků a

2. Používejte pouze nabroušené vrtáky. Tupé vrtáky způsobí zbytečné zatížení vrtačky a mohou způsobit

3. Vždy se ujistěte, zda používáte správný pracovní nástroj pro prováděný úkon.

4. Při vrtání s vysokou přesností je nejvhodnějším řešením použití vrtáku s vodicím hrotem.

5. Neželezné materiály, jako jsou tenké plechy, se vrtají velmi obtížně. Při vrtání s vysokou přesností umístěte

Přetížení

Dojde -li k přetížen í nářadí, může být p oškozen motor. Zvýšený t lak na nářadí nezpů sobí urychlen í práce. Působení větší síly na nářadí povede pouze k nižší účinnosti, což způsobí předčasné vybití baterie a může způsobit také zničení motoru. Nestandardní práce a působení nadměrné síly způsobí zkrácení provozní životnosti nářadí.

Pokyny ke správnému použití | Pokyny k použití

bezpečné obsluhy nářadí.

spálení motoru.

pod vrtaný materiál kousek dřeva a potom vyvrtejte otvor přes oba kusy materiálu.

POZOR: Při vrtání není neobvyklé, že dojde k zaseknutí vrtáku. V takovém případě vzniká velká

momentováreakce. Vždy dávejte pozor a držte pevně vrtačku, abyste zabránili možnému poškození nebo zranění.

POZOR: Nezajišťujte sp ouštěcí spínač v za pnuté poloze pomocí le picí pásky ne bo jiným způsobem. El ektrick ý

okruh nářadí by nepracoval správně, což by mohlo vést k přehřátí a následnému oškozenínářadí.

6. POKYNY K POUŽITÍ

Obsluha

Tento výrobek není určen pro děti a osoby se sníženou fyzickou, smyslovou nebo mentální schopností nebo osoby s omezenými zkušenostmi a znalostmi, pokud nad nimi není veden odborný dohled nebo podány instrukce zahrnující použití tohoto výrobku osobou odpovědnou za jejich bezpečnost. Pokud bude v ýrobek používán v blízkosti dětí, dbejte zvýšené opatrnosti. Výrobek vždy umísťujte mimo jejich dosah. Děti by měly být pod dozorem, aby se zajistilo, že si s výrobkem nebudou hrát. Nikdy nedovolte dětem ani osobám neznalým tohoto návodu k použití se zařízením pracova t. Místní předpisy mohou stanovit minimální věk uživatele. Uživatel je odpovědný za škody způsobené třetím osobám v pracovní oblasti stroje jako následek jejího používání. Stroj nepoužívejte, jste-li unavení, pod vlivem alkoholu či omamných látek. Je-li to nutné, používejte prvky osobní ochrany (rukavice, pracovní obuv, ochranu zraku, respirátory atd.). prvky osobní ochrany snižují riziko poranění osob. Vhodně se oblékejte. Nenoste volný oděv nebo šperky a dbejte na to, aby se vaše vlasy, oděv nebo rukavice nedostaly do nebezpečné blízkosti pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny.

FDV 10351-A

Page 37

AKUMULÁTOROVÁ VRTAČKA NÁVOD K OBSLUZE

Pokyny k použití

Zůstaňte stále pozorní, sledujte, co provádíte a při práci s elektrickým nářadím přemýšlejte. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s elektrickým nářadím může vést k vážnému úrazu. Zabraňte náhodnému spuštění nářadí. Před připojením napájecího kabelu k síťové zásuvce se ujistěte, zda je hlavní spínač v poloze vypnuto. Přenášení elektrického nářadí s prstem na hlavním spínači nebo připojení napájecího kabelu k elektrické síti, je-li hlavní spínač nářadí v poloze zapnuto, může způsobit úraz. Nepřekážejte sami sobě. Při práci vždy udržujte pevný postoj a rovnováhu. To umožní lepší ovladatelnost elektrického nářadí v neočekávaných situacích. Používejte k upnutí obrobku svorky nebo svěrák. Je to bezpečnější než uchopení obrobku rukou a současně máte volné ruce pro obsluhu nářadí. Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněný a neosvětlený pracovní prostor může vést k způsobení úrazů. Neprac ujte s elektrickým nářadím ve výbu šném prostředí, jako jsou napří klad prostory s v ýskytem hořlav ých kapalin, plynů nebo prašných látek. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení hořlavého prachu nebo výparů. Nepracujte s materiály, které obsahují azbest. Používejte masku proti prachu. Při práci s nářadím zajistěte bezpečnou vzdálenost dětí a ostatních osob. Rozpt ylování může způsobit ztrátu kontroly nad nářadím.

Účel použití

Toto nářadí není určeno pro profesionální použití. Nepoužívejte výrobek k jiným účelům, než pro které je určen. Z bezpečnostních důvodů nesmí být stroj používána jako pohonný agregát pro jakékoliv ostatní pracovní nástroje a sady nářadí, není-li to výrobcem výslovně povoleno.

Pokyny k používání

Stroj zapněte a provozujte jak je uvedeno v návodu k obsluze, pečlivě dbejte všech instrukcí. Před prove dením jakékoliv kontrol y, údržby nebo o pravy vy táhněte kabel nabíje čky ze zásuvky elektrické sítě. Používejte nářadí v dobrém provozním stavu při úkonech, pro které je určeno. Pracujte pouze při dobré viditelnosti nebo zajistěte dostatečné umělé osvětlení. Pracujte v čistém a uklizeném pracovním prostředí. Ujistěte se, zda při práci udržujete pevný a stabilní postoj. Nezapomínejte, že pády představují jednu z

hlavních příčin úrazů při nehodách.

Při vrtání kovových plechů používejte svěrák a podložte si plech kouskem dřeva. Otáčející se plech

představuje velké riziko. Zajistěte se, aby vrtačka nebo šroubovák nebyly používány při práci na předmětech pod proudem, abyste zabránili úrazu způsobenému elektrickým proudem. Před použitím tohoto nářadí se ujistěte, zda znáte polohu všech elektrických vodičů nebo kabelů uvnitř zdí a stěn (pro tento účel používejte detektor kovů). Výrobek používejte a uchovávejte mimo dosah hořlavých a těkavých látek. Výrobek nevystavujte ex trémním teplotám, přímému slunečnímu záření, nadměrné vlhkosti a neumísťujte jej do nadměrně prašného prostředí. Výrobek neumísťujte do blízkos ti topných těles, otevřeného ohně a jiných spotřebičů nebo zařízení, která jsou zdroji tepla.

Page 38

CZ 38

Pokyny k použití

Výrobek nepost řikujte vodou ani j inou tekutinou . Do výrobku ne lijte vodu ani jiné te kutiny. Výrobek ne ponořujte do vody nebo jiné tekutiny. Výrobek nikdy nenechávejte v chodu bez dozoru. Nedotýkejte se dílů stroje dokud se nedostanou zcela do stavu klidu. Před uložením stroje v uzavřené místnosti nechte motor ochladit. V žádném případě neopravujte výrobek sami a neprovádějte na něm žádné úpravy! Veškeré opravy a seřízení tohoto výrobku svěřte autorizovanému servisu či prodejci. Zásahem do výrobku během platnosti záruky se vystavujete riziku ztráty záručních plnění. Výrobce neodpovídá za škody způsobené nesprávným použitím výrobku a jeho příslušenství (poranění, popálení, opaření, požár, znehodnocení potravin atp.).

Elektrická bezpečnost

POZOR: Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny. Nebudete-li

dodržovat uvedené výstrahy a pokyny, může dojít k úrazu způsobenému elektrickým proudem, k požáru nebo k vážnému zranění.

Poznámka: Uložte tyto výstrahy a pokyny pro budoucí použití. Termín „elektrické nářadí ve všech

upozorněních odkazuje na vaše nářadí napájené ze sítě (je opatřeno napájecím kabelem) nebo nářadí napájené baterií (bez napájecího kabelu)

Nabíječku akumulátorového stroje lze připojit k jakékoliv zástrčce, zabraňující výbojům, která byla

nainstalována dle daných norem. Zástrčka musí být napájena pomocí 230 V ~ 50 Hz. Odpojte nabíječku, nebudete-li ji déle používat, provádíte-li výměnu nástroje nebo údržbu nářadí. Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. U nářadí chrá něného zemněním ne používejte žádné r edukce zástrček . Neupravované zás trčky a odpovíd ající zásuvky snižují riziko vzniku úrazu elektrickým proudem. Nedotýkejte se při práci se strojem uzemněných povrchů, jako jsou například potrubí, radiátory, elektrické sporáky a chladničky. Při uzemnění vašeho těla vzrůstá riziko úrazu elektrickým proudem. Nevystavujte elektrické nářadí dešti nebo vlhkému prostředí. Vnikne-li do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem. S napájecím kabelem zacházejte opatrně. Nikdy nepoužívejte napájecí kabel k přenášení nebo posouvání nářadí a netahejte za něj, chcete-li nářadí odpojit od elektrické sítě. Zabraňte kontaktu kabelu s mastnými, horkými a ostrými předměty nebo pohyblivými částmi. Poškozený nebo zapletený napájecí kabel zvyšuje riziko úrazu elektrickým proudem. Při práci s elektrickým nářadím ve vlhkém prostředí musí být v napájecím okruhu použit proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

FDV 10351-A

Page 39

AKUMULÁTOROVÁ VRTAČKA NÁVOD K OBSLUZE

Pokyny k použití |

Bezpečnostní pokyny pro baterii a nabíječku

Používejte pouze baterii dodanou s tímto nářadím a dodanou nabíječku. Připojujte nabíječku pouze k síťové zásuvce s napájecím napětím 230 V. Chraňte baterii a nabíječku před vlhkostí. Nepoužívejte nabíječku ve venkovním prostředí.

Odpojte nabíječku od síťové zásuvky, není-li nabíječka používána, před čištěním nabíječky a před její

údržbou.

Věnujte speciální péči baterii. Zabraňte pádu baterie na tvrdý povrch a nevystavujte baterii působení

tlaku nebo jinému nadměrnému mechanickému namáhání. Udržujte baterii v bezpečné vzdálenosti od nadměrného horka a chladu. Nepokouš ejte se baterii nebo nabíječku opravovat ne bo demontovat. Je- li jakákoli část poškozena, svěřte její opravu kvalifi kovanému technikovi nebo ji zašlete na opravu do autorizovaného servisu či prodejci. Nabíjejte baterii pouze při teplotách vzduchu v rozsahu od 10 do 40 °C. Nabitá baterie může být použita pro napájení nářadí v provozních podmínkách s teplotou od 0 do 50 °C. Není-li baterie používána, uložte ji na suchém místě s teplotou v rozsahu od 10 do 30 °C.

DŮLEŽITÉ! NEBEZPEČÍ! Nikdy nezkratujte kontakty baterie a nevystavujte baterii vlhkosti. Neskladujte baterii společně s kovovými předměty a díly, které by mohly způsobit zkrat kontaktů baterie. Baterie by se mohla přehřát, vznítit nebo by mohla explodovat.

Dostane-li se jakákoli osoba do kontaktu s elektrolytem nebo jinou kapalinou či látkou nacházející se v baterii, omyjte tyto látky okamžitě velkým množstvím vody. Dostanou-li se tyto látky do očí, vyplachujte oči velkým množstvím vody a okamžitě vyhledejte lékařské ošetření. Nevhazujte nabíjecí baterie do ohně nebo do vody. Mohlo by dojít k jejich explozi. Nabíjecí baterie by neměla být vyhozena do běžného domácího odpadu, bez ohledu na to, zda je použita nebo nepoužita. V souladu s platnými předpisy byste měli baterii odevzdat v místním sběrném dvoře nebo v naší prodejně do kontejneru s nápisem „Použité baterie“. Nabíjejte baterii pouze v nabíječce, která určena výrobcem. Nabíječka, která je vhodná pro jeden typ baterie, vytváří při použití jiné baterie riziko způsobení požáru. Používejte elektrické nářadí pouze s baterií, která je pro toto nářadí určena. Použití jiných baterií může vytvářet riziko způsobení zranění nebo požáru. Pokud baterii nepoužíváte, uložte ji mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubk y nebo jiné drobné kovové předměty, které mohou způso bit zkratování kontak tů baterie. Zkratování kontaktů baterie může způsobit spáleniny nebo požár.

Page 40

CZ 40

Údržba auskladnění

7. ÚDRŽBA A USKLADNĚNÍ

Údržba

POZOR: Odpojte nabíječku, nebudete -li ji déle používat, provádíte-li výměnu nástroje nebo údržbu nářadí.

Toto nářadí nevyžaduje žádnou speciální údržbu. To samé platí i pro elektrické části nářadí. Kontrolujte, nejeví-li zařízení známky opotřebení. Dojde-li k poškození nabíječky (obal, vodiče nebo konektor), zajistěte si ihned její výměnu v poprodejním servisu. Pravidelná péče o stroj zajišťuje nejen dlouhou životnost a výkon. Před použitím vždy vizuálně zkontrolujte, nejsou-li části stroje opotřebené nebo poškozené.

Poškozené nebo opotřebené části vyměňte. Aby byl stroj vždy vyvážen, vyměňujte vždy celou sadu

opotřebených nebo poškozených nástrojů. Opotřebné či poškozené části stroje smí vyměnit pouze v autorizovaném servisu či u prodejce. Před čištěním vždy odpojte tento výrobek od zdroje energie. Pro čištění plastových částí výrobku používejte jemný hadřík navlhčený ve vlažné vodě. Nepoužívejte drsné čistící prostředky, ředidla, nebo rozpouštědla, jinak by mohlo dojít k poškození povrchu výrobku. Stroj nečistěte pod tekoucí vodou ani do vody neponořujte. Po výměně pracovního nástroje se ujistěte, zda je pracovní nástroj zajištěn ve své úložné poloze. Nepoužívejte pracovní nástroje, které nejsou dimenzovány pro uložení do unašeče v zásobníku. N epřetěžujte elek trické nářadí . Používejte pro vaši p ráci správný t yp elektric kého nářadí. Při použ ití správného typu elektrického nářadí bude práce provedena lépe a bezpečněji. Nelze- li hlavní spínač nářadí zapnout a v ypnout, s nářadím nepracujte. Každé elektrické nářadí s nefunkčním hlavním spínačem je nebezpečné a musí být opraveno. Pokud nářadí nepoužíváte, uložte je mimo dosah dětí a zabraňte osobám neobeznámených s obsluhou nářadí nebo s tímto návodem, aby s nářadím pracovaly. Elektrické nářadí je v rukou nek valifi kované obsluhy nebezpečné. Prováděj te údržbu elektrického ná řadí. Zkontrolujte v ychýlení nebo zabloková ní pohyblivých čá stí, poškození jednotlivých dílů a jiné okolnosti, které mohou ovlivnit chod nářadí. Je-li nářadí poškozeno, nechejte jej před použitím opravit. Mnoho nehod bývá způsobeno zanedbanou údržbou nářadí. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zaseknutí v obrobku a lépe se s nimi manipuluje. Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zaseknutí v obrobku a lépe se s nimi manipuluje. Elektrické nářadí, příslušenství, pracovní nástrojů atd., používejte podle těchto pokynů, způsobem určeným pro příslušný typ elektrického nářadí a berte v úvahu podmínky pracovního prostředí a práci, kterou budete provádět. Použití elektrického nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné. Poškozené spínače musí být vyměněny v autorizovaném servisu či u prodejce. Nepoužívejte elektrické nářadí, které nemůže být zapnuto a vypnuto. Nenechávejte zapnuté elektrické nářadí bez dozoru. Před odložením nářadí vždy vypněte a počkejte, dokud nedojde k jeho úplnému zastavení. Používejte chrániče sluchu. Nadměrná hlučnost může způsobit poškození sluchu.

FDV 10351-A

Page 41

AKUMULÁTOROVÁ VRTAČKA NÁVOD K OBSLUZE

Údržba a uskladnění

Při provádění úkonů, bě hem kterých se pracovní nás troje mohou dostat d o kontak tu se skryt ými elektrickými vodiči, držte elektrické nářadí za izolované části určené pro úchop. Pracovní nástroj, který se dostane do kontaktu s „živým“ elektrickým vodičem, způsobí vodivost neizolovaných částí nářadí a následně může obsluze způsobit úraz elektrickým proudem. Pro opravy kontaktujte autorizovaný servis či prodejce, který bude používat originální náhradní díly. Tak zajistíte správnou funkci elektrického nářadí.

POZOR: Použití jakéhokoli příslušenství nebo nástrojů, které nebudou doporučeny tímto návodem k obsluze, může zvyšovat riziko způsobení zranění. Používejte pouze originální náhradní díly.

Čistěte nářadí po ukončení každé práce. Nepouží vejte opotřebované ne bo poškozené vrták y a šroubovací nástavce. Takové nástroje mohou způsobit přetížení motoru a nižší účinnost. Věnujte náležitou péči tomu, aby nedošlo k poškození motoru olejem nebo vodou. Prováděj te pravidelnou kontro lu, zda není nářadí poškozen o běžným provozem. Ujistěte se, zda jsou vš echny části správně zapojeny a nepoužívejte tento výrobek, došlo-li k poškození nebo ztrátě jeho dílů. Při vkládání baterie do nabíječky se ujistěte, zda je b aterie vložena správ ným způsobem a zda se mezi baterií a kontakty nenachází žádné materiály, například nečistoty. Baterie a nabíječky by měly být chráněny před teplem a sluncem. Nevystavujte tyto výrobky nadměrným teplotám. Nepoužívejte nabíječku ve venkovním prostředí. Používejte pouze nabíječku dodávanou s tímto nářadím. Dojde-li k poškození nebo k závadě, kontaktujte autorizovaný servis či prodejce.

Uskladnění

Ukládejte nářadí na suchém místě v dostatečné vzdálenosti od zdrojů tepla nebo nebezpečných výparů. Na stroj nestavte žádné další předměty.

Page 42

CZ 42

Technické údaje

8. TECHNICKÉ ÚDAJE

Akumulátorová vrtačka: Jmenovité napětí 14,4 V

Otáčky naprázdno 0 - 400 / 0 - 1500 rpm Baterie 1,3 Ah, Li-ion Moment 15 + 1 (poloha pro nastavení vrtání) Max. průměr Ø 10 mm

Úroveň akustického tlaku 77,8dB, K = 3 dB Úroveň akustického výkonu 88,8 dB, K = 3 dB

Nabíječka: Napájecí napětí 230 V

Frekvence 50 Hz Doba nabíjení 1 h Vibrace: ah.D1 = 0,670 ms-2, K = 1,5 ms

Návod k použití v originálním jazyce.

Změna textu a technických parametrů vyhrazena.

-2

Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

FDV 10351-A

Page 43

AKUMULÁTOROVÁ VRTAČKA NÁVOD K OBSLUZE

9. LIKVIDACE

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci př i koupi ekvivalent ního nového produk tu. Správnou lik vidací tohoto produk tu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou bý t v souladu s národními pře dpisy uděleny pokuty.

PRO PODNIKOVÉ SUBJEKTY V ZEMÍCH EVROPSKÉ UNIE

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace

LIKVIDACE V OSTATNÍCH ZEMÍCH MIMO EVROPSKOU UNII

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v tex tu, designu a tec hnických spe cifikací se moho u měnit bez předc hozího upozorněn í a vyhrazujem e si právo na jejich změnu.

Page 44

CZ 44

10.

Výrobek / značka: AKUMULÁTOROVÁ VRTAČKA / FIELDMANN

Typ / model: FDV 10351-A .........................................................................................14,4 V DC / 1300mAh

Výrobek je v souladu s níže uvedenými předpisy:

a normami:

Prohlášení o shodě

ES PROHLÁŠENÍ O SHODĚ

Směrnice Evropského parlamentu a Rady 2006/95/ES ze dne 12.prosince 2006 o harmonizaci právních předpisů č lenských států týkajících se elek trických zařízení u rčených pro používání v určitých mezích napět í. Směrnice Evropského parlamentu a Rady 2004/108/ES ze dne 15. prosince 2004 o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility a o zrušení směrnice 89/336/EHS. Směrnice Evropského parlamentu a Rady 2006/42/ES ze dne 17. května 2006 o strojních zařízeních a o změně směrnice 95/16/ES.

Směrnice Evropského parlamentu a Rady 2002/95/ES ze dne 27. ledna 2003 o omezení používání

některých nebezpečných látek v elektrických a elektronických zařízeních.

EN 60745-1:2009/A11:2010

EN 60745-2-1:2010 EN 60745-2:2:2010

EN55014-1:2006/A2:2011 EN55014-2:1997/A2:2008

Označení CE: .................................................................................................................................................................................... 16

Společnost FAST ČR, a.s. je oprávňena jednat jménem výrobce.

Výrobce:

FAST ČR, a.s. Černokostelecká 1621, 251 01 P raha , Česká republika DIČ: CZ26726548

V Praze, 1.4.2016

Jméno: Ing. Zdeněk Pech

Předseda představenstva Podpis a razítka:

FDV 10351-A

Page 45

AKUMULÁTOROVÁ VRTAČKA NÁVOD K OBSLUZE

Page 46

FDV 10351-A

Page 47

AKUMULÁTOROVÁ VŔTAČKA NÁVO D NA OBSLU HU

Obsah

Akumulátorová vŕtačka

NÁVOD K POUŽITIE

Ďakujeme vám, že ste si kúpili túto akumulátorovú vŕtačku. Než ju začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho pre prípad ďalšieho použitia.

OBSAH

OBRAZOVÁ PRÍLOHA .........................................................................................................................................3

VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY ................................................................................................ 48

Dôležité bezpečnostné upozornenia

Obal

Návod na použitie

SYMBOLY ............................................................................................................................................................... 53

POPIS STROJA A OBSAH DODÁVKY ......................................................................................................... 54

Popis stroja Obsah dodávky

UVEDENIE DO PREVÁDZKY .......................................................................................................................... 54

Nabíjanie stroja Skľučovadlo vŕtačky Ovládanie momentu

Zapnutie/vypnutie

POKYNY NA SPRÁVNE POUŽITIE ............................................................................................................... 56

Skrutkovanie Vŕtanie

LED indikácia nabíjania batérie

Osvetlenie pracovnej plochy

Ďalšie rady pre vŕtanie Preťaženie

POKYNY NA POUŽITIE .................................................................................................................................... 57

Obsluha

Účel použitia

Pokyny na používanie

Elektrická bezpečnosť

Bezpečnostné pokyny pre batériu a nabíjačku

ÚDRŽBA A USKLADNENIE .............................................................................................................................. 61

Údržba Uskladnenie

TECHNICKÉ ÚDAJE ........................................................................................................................................... 63

LIKVIDÁCIA .......................................................................................................................................................... 64

10.

ES VYHLÁSENIE O ZHODE .............................................................................................................................. 65

Page 48

46SK Všeobecné bezpečnostné predpisy

SK 48

Všeobecné bezpečnostné predpisy

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY

POZOR! Pred použitím si pozorne prečítajte návod na použitie

Dôležité bezpečnostné upozornenia

Výrobok starostlivo vybaľte a dajte pozor, aby ste nevyhodili žiadnu časť obalového materiálu skôr, ako nájdete všetky súčasti výrobku. Výrobok uschovávajte na suchom mieste mimo dosahu detí. Čítajte všetky upozornenia a pokyny. Zanedbanie pri dodržovaní varovných upozornení a pokynov môžu mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenia.

Obal

Výrobok je umiestnený v obale brániacom poškodeniu pri transporte. Tento obal je surovinou a je možné ho preto odovzdať na recykláciu.

Návod na použitie

Kým začnete so strojom pracovať, prečítajte si nasledujúce bezpečnostné predpisy a pokyny na používanie. Zoznámte sa s obslužnými prvkami a správnym používaním zariadenia. Návod starostlivo uschovajte pre prípad neskoršej potreby. Minimálne počas záruky odporúčame uschovať originálny obal vrátane vnútorného baliaceho materiálu, pokladničný doklad a záručný list. V prípade prepravy zabaľte stroj späť do originálnej škatule od výrobcu, zaistíte si tak maximálnu ochranu výrobku pri prípadnom transporte (napr. sťahovaní alebo odoslaní do servisného strediska).

Poznámka: Ak odovzdávate stroj ďalším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje aj pokyny pre obsluhu, údržbu a opravy.

Výrobca nepreberá zodpovednosť za nehody alebo škody, ktoré vzniknú následkom nedodržiavania tohto návodu.

FDV 10351-A

Page 49

49 SK

AKUMULÁTOROVÁ V˜TA°KA NÁVOD NA OBSLUHU

Všeobecné bezpečnostné pokyny

47 SK

Všeobecné bezpečnostné pokyny

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

Tieto bezpečnostné pokyny si starostlivo preštudujte, zapamätajte a uschovajte

UPOZORNENIE! Pri používaní elektrických strojov a elektrického náradia je nutné

rešpektovať a dodržiavať nasledujúce bezpečnostné pokyny z dôvodu ochrany pred úrazom elektrickým prúdom, zraneniam osôb a nebezpečenstvom vzniku požiaru. Výrazom „elektrické náradie“ sa vo všetkých nižšie uvedených pokynoch myslí elektrické náradie napájané zo siete (napájacím káblom), ako aj náradie napájané z batérií (bez napájacieho kábla). Uschovajte všetky varovania a pokyny pre budúce použitie.

Pracovné prostredie

Udržujte pracovný priestor v čistom stave a dobre osvetlený. Neporiadok a tmavé miesta na pracovisku bývajú príčinou úrazov. Odložte náradie, ktoré práve nepoužívate. Nepoužívajte elektrické náradie v prostredí s nebezpečenstvom vzniku požiaru alebo výbuchu, to znamená v miestach, kde sa vyskytujú horľavé kvapaliny, plyny alebo prach. V elektrickom náradí vzniká na komutátore iskrenie, ktoré môže byť príčinou vznietenia prachu alebo výparov. Pri používaní el. náradia zamedzte prístupu nepovolaných osôb, najmä detí, do pracovného priestoru! Ak budete vyrušovaní, môžete stratiť kontrolu nad vykonávanou činnosťou. V žiadnom prípade nenechávajte el. náradie bez dozoru. Zabráňte zvieratám v prístupe k zariadeniu.

Elektrická bezpečnosť

Vidlica napájacieho kábla elektrického náradia musí zodpovedať sieťovej zásuvke. Nikdy žiadnym spôsobom neupravujte vidlicu. K náradiu, ktoré má na vidlicu napájacieho kábla ochranný kolík, nikdy nepoužívajte rozdvojky ani iné adaptéry . Nepoškodené vidlice a zodpovedajúce zásuvky znižujú riziko úrazu elektrickým prúdom. Poškodené alebo zamotané napájacie káble zvyšujú nebezpečenstvo úrazu elektrickým prúdom. Ak je sieťový kábel poškodený , je nutné ho nahradiť novým sieťovým káblom, ktorý sa dá získať v autorizovanom servisnom stredisku alebo u dovozcu. Vyvarujte sa dotyku tela s uzemnenými predmetmi, ako napr. potrubie, vykurovacie telesá, sporáky a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo spojené so zemou. Nevystavujte elektrické náradie dažďu, vlhku alebo mokru. Elektrického náradia sa nikdy nedotýkajte mokrými rukami. Elektrické náradie nikdy neumývajte pod tečúcou vodou ani ho neponárajte do vody.

Page 50

SK SK

48SK Všeobecné bezpečnostné pokyny

Všeobecné bezpečnostné pokyny

Nepoužívajte napájací kábel na iný účel, než na aký je určený. Nikdy nenoste a neťahajte elektrické náradie za napájací kábel. Nevyťahujte vidlicu zo zásuvky ťahaním za kábel. Zabráňte mechanickému poškodeniu elektrických káblov ostrými alebo horúcimi predmetmi. El. náradie bolo vyrobené výlučne na napájanie striedavým el. prúdom. Vždy skontrolujte, že elektrické napätie zodpovedá údaju uvedenému na typovom štítku náradia. Nikdy nepracujte s náradím, ktoré má poškodený el. kábel alebo vidlicu, alebo spadlo na zem a je nejakým spôsobom poškodené. V prípade použitia predlžovacieho kábla vždy skontrolujte, že jeho technické parametre zodpovedajú údajom uvedeným na typovom štítku náradia. Ak sa elektrické náradie používa vonku, používajte predlžovací kábel vhodný na vonkajšie použitie. Pri použití predlžovacích bubnov je nutné ich rozvinúť, aby nedochádzalo k prehriatiu kábla. Ak sa elektrické náradie používa vo vlhkých priestoroch alebo vonku, je povolené ho používať, iba ak je zapojené do el. obvodu s prúdovým chráničom < 30 mA. Použitie el. obvodu s chráničom /RCD/ znižuje riziko úrazu elektrickým prúdom. Ručné el. náradie držte výlučne za izolované plochy určené na uchopenie, pretože pri prevádzke môže dôjsť ku kontaktu rezacieho či vŕtacieho príslušenstva so skrytým vodičom alebo s napájacou šnúrou náradia.

Bezpečnosť osôb

Pri používaní elektrického náradia buďte pozorní a ostražití, venujte maximálnu pozornosť činnosti, ktorú práve vykonávate. Sústreďte sa na prácu. Nepracujte s elektrickým náradím, ak ste unavení, alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Aj chvíľková nepozornosť pri používaní elektrického náradia môže viesť k vážnemu poraneniu osôb. Pri práci s el. náradím nejedzte, nepite a nefajčite. Používajte ochranné pomôcky. Vždy používajte ochranu zraku. Používajte ochranné prostriedky zodpovedajúce druhu práce, ktorú vykonávate. Ochranné pomôcky, ako napr. respirátor, bezpečnostná obuv s protišmykovou úpravou, pokrývka hlavy alebo ochrana sluchu používané v súlade s podmienkami práce znižujú riziko poranenia osôb. Vyvarujte sa neúmyselného zapnutia náradia. Neprenášajte náradie, ktoré je pripojené k elektrickej sieti, s prstom na spínači alebo na spúšti. Pred pripojením k elektrickému napájaniu sa uistite, že spínač alebo spúšť sú v polohe „vypnuté“. Prenášanie náradia s prstom na spínači alebo zapájanie vidlice náradia do zásuvky so zapnutým spínačom môže byť príčinou vážnych úrazov. Pred zapnutím náradia odstráňte všetky nastavovacie kľúče a nástroje. Nastavovací kľúč alebo nástroj, ktorý zostane pripevnený k otáčajúcej sa časti elektrického náradia môže byť príčinou poranenia osôb. Vždy udržujte stabilný postoj a rovnováhu. Pracujte len tam, kam bezpečne dosiahnete. Nikdy nepreceňujte vlastnú silu. Nepoužívajte elektrické náradie, ak ste unavení. Obliekajte sa vhodným spôsobom. Používajte pracovný odev. Nenoste voľné odevy ani šperky. Dbajte na to, aby sa vaše vlasy, odev, rukavice alebo iná časť vášho tela nedostala do prílišnej blízkosti rotujúcich alebo rozpálených častí el. náradia.

FDV 10351-A

Page 51

51 SK

AKUMULÁTOROVÁ V˜TA°KA NÁVOD NA OBSLUHU

Všeobecné bezpečnostné pokyny

49 SK

Všeobecné bezpečnostné pokyny

Pripojte zariadenie na odsávanie prachu. Ak má náradie možnosť pripojenia zariadenia na zachytávanie alebo odsávanie prachu, zaistite, aby došlo k jeho riadnemu pripojeniu a používaniu. Použitie týchto zariadení môže znížiť nebezpečenstvo vznikajúce prachom. Pevne upevnite obrobok. Použite stolársku svorku alebo zverák na upevnenie dielu, ktorý budete obrábať. Nepoužívajte elektrické náradie, ak ste pod vplyvom alkoholu, drog, liekov alebo iných omamných alebo návykových látok. Toto zariadenie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými , zmyslovými alebo mentálnymi schopnosťami, alebo s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom alebo nedostali pokyny ohľadom použitého zariadenia od osoby zodpovednej za ich bezpečnosť. Deti musia byť pod dozorom, aby ste sa uistili, že sa nehrajú so zariadením.

Používanie elektrického náradia a jeho údržba

El. náradie vždy odpojte z el. siete v prípade akéhokoľvek problému pri práci, pred každým čistením alebo údržbou, pri každom presune a po ukončení práce! Nikdy nepracujte s el. náradím, ak je akýmkoľvek spôsobom poškodené. Ak začne náradie vydávať abnormálny zvuk alebo zápach, okamžite ukončite prácu. Elektrické náradie nepreťažujte. Náradie bude pracovať lepšie a bezpečnejšie, ak ho budete prevádzkovať v otáčkach, pre ktoré bolo navrhnuté. Používajte správne náradie, ktoré je určené pre danú činnosť. Správne náradie bude lepšie a bezpečnejšie vykonávať prácu, na ktorú bolo skonštruované. Nepoužívajte elektrické náradie, ktoré nie je možné bezpečne zapnúť a vypnúť ovládacím spínačom. Používanie takého náradia je nebezpečné. Chybné spínače musia byť opravené certiﬁkovaným servisom. Odpojte náradie od zdroja elektrickej energie predtým, než začnete vykonávať jeho nastavovanie, výmenu príslušenstva alebo údržbu. Toto opatrenie zabráni náhodnému spusteniu. Nepoužívané elektrické náradie upracte a uschovajte tak, aby bolo mimo dosahu detí a nepovolaných osôb. Elektrické náradie v rukách neskúsených používateľov môže byť nebezpečné. Elektrické náradie skladujte na suchom a bezpečnom mieste. Udržujte elektrické náradie v dobrom stave. Pravidelne kontrolujte nastavenie pohybujúcich sa častí a ich pohyblivosť. Kontrolujte, či nedošlo k poškodeniu ochranných krytov alebo iných častí, ktoré môžu ohroziť bezpečnú prevádzku náradia. Pokiaľ je náradie poškodené, pred ďalším použitím zaistite jeho riadnu opravu. Veľa úrazov je spôsobených zle udržiavaným elektrickým náradím. Rezacie nástroje udržiavajte ostré a čisté. Správne udržiavané a naostrené nástroje uľahčujú prácu, obmedzujú nebezpečenstvo zranenia a práca s nimi sa ľahšie kontroluje. Použitie iného príslušenstva než toho, ktoré je uvedené v návode na obsluhu, môže spôsobiť poškodenie náradia a byť príčinou zranenia.

Page 52

50SK Všeobecné bezpečnostné pokyny

Všeobecné bezpečnostné pokyny

Elektrické náradie, príslušenstvo, pracovné nástroje atď. používajte v súlade s týmito pokynmi a takým spôsobom, ktorý je predpísaný pre konkrétne elektrické náradie a to s ohľadom na dané podmienky práce a druh vykonávanej práce. Používanie náradia na iné účely, než na aké je určené, môže viesť k nebezpečným situáciám.

Používanie akumulátorového náradia

Pred vložením akumulátora sa presvedčte, že je vypínač v polohe „0 – vypnuté“. Vloženie akumulátora do zapnutého náradia môže byť príčinou nebezpečných situácií. Na nabíjanie akumulátorov používajte len nabíjačky predpísané výrobcom. Použitie nabíjačky pre iný typ akumulátora môže mať za následok jeho poškodenie a vznik požiaru. Používajte iba akumulátory určené pre dané náradie. Použitie iných akumulátorov môže byť príčinou zranenia alebo vzniku požiaru. Ak sa akumulátor nepoužíva, uschovávajte ho oddelene od kovových predmetov, ako sú svorky, kľúče, skrutky a iné drobné kovové predmety, ktoré by mohli spôsobiť spojenie jedného kontaktu akumulátora s druhým. Skratovanie akumulátora môže zapríčiniť zranenie, popáleniny alebo vznik požiaru. S batériami zaobchádzajte šetrne. Pri nešetrnom zaobchádzaní môže z akumulátora uniknúť chemikália. Vyvarujte sa kontaktu s touto látkou a ak aj napriek tomu dôjde ku kontaktu, vymyte postihnuté miesto prúdom tečúcej vody. Ak sa chemická látka dostane do očí, vyhľadajte ihneď lekársku pomoc. Chemická látka z akumulátora môže spôsobiť vážne poranenia.

Servis

Nevymieňajte časti náradia, nevykonávajte sami opravy, ani iným spôsobom nezasahujte do konštrukcie náradia. Opravy náradia zverte kvaliﬁkovaným osobám. Každá oprava alebo úprava výrobku bez oprávnenia našej spoločnosti je neprípustná (môže spôsobiť úraz alebo škodu používateľovi). Elektrické náradie vždy nechajte opraviť v certiﬁkovanom servisnom stredisku. Používajte len originálne alebo odporúčané náhradné diely. Zaistíte tak bezpečnosť vašu i vášho náradia.

FDV 10351-A

Page 53

Symboly

35 SK

Symboly

2. SYMBOLY

35 SK

Symboly

2. SYMBOLY

Dvojitá izolace.

Pred použitím stroja si pozorne prečítajte návod na obsluhu.

Tentoprodukt je vyrobenývsúlade so schválenými normami.

Pouite ochranné pomôcky na oižč

žš

35 SK

Symboly

Dvojitá izolace.

Pred použitím stroja si pozorne prečítajte návod na obsluhu.

Tentoprodukt je vyrobenývsúlade so schválenými normami.

žč

žš

53 SK

2. SYMBOLY

Tentoprodukt je vyrobenývsúlade so schválenými normami.

Pred použitím stroja si pozorne prečítajte návod na obsluhu.

Pouite ochranné pomôcky na ui Pouite ochranné pomôcky na oi

Pouite ochranné pomôcky na ui

Závit prípravku

FDV 10351-A

Page 54

AKUMULÁTOROVÁ VŔTAČKA NÁVO D NA OBSLU HU

SK 54

Popis stroja a obsah dodávky | Uvedenie do prevádzky

3. POPIS STROJA A OBSAH DODÁVKY

Popis stroja (pozrite obr. 1)

A) Rýchloupínacie skľučovadlo B) Ovládacia objímka na nastavenie krútiaceho momentu a príklepu C) Prepínač smeru otáčok pre chod vpred/vzad a zaisťovací spínač neutrálnej polohy D) Spínač E) Rukoväť F) LED displej indikácie nabitia batérie G) Batéria H) 2 rýchlostný prepínač

I) osvetlenia pracovnej plochy

Popis stroja (pozrite obr. 2)

1) Adaptér batérie

2) Batéria

Obsah dodávky

Stroj vyberte opatrne z obalu a skontrolujte, či sú nasledujúce diely kompletné:

Akumulátorová vŕtačka s batériou Nabíjacia stanica batérie Návod

na ob

sluhu

Ak diely chýbajú alebo sú poškodené, obráťte sa, prosím, na predajcu, u ktorého ste stroj kúpili.

4. UVEDENIE DO PREVÁDZKY

Nabíjanie stroja

Postupujte krok za krokom podľa návodu a orientujte sa pomocou obrázkov, aby bola montáž čo najjednoduchšia.

1. Vyberte batériu zo stroja: stlačte uvoľňovacie tlačidlo a vytiahnite batériu smerom dole.

2. Postavte nabíjačku na stôl v blízkosti sieťovej zásuvky

3. Vložte batériu riadne do nabíjačky.

Poznámka: Batéria sa môže do nabíjačky vložiť iba jedným spôsobom.

Page 55

Uvedenie do prevádzky

55 SK

4. Pripojte kábel nabíjačky k sieťovej zásuvke. V tomto okamihu bude svietiť červená i zelená kontrolka.

5. Hneď ako bude batéria celkom nabitá, zostane svietiť zelená kontrolka a červená kontrolka zhasne.

6. Po ukončení nabíjania odpojte nabíjačku od sieťovej zásuvky.

Pred prvým použitím musí byť batéria celkom nabitá. Pri prvom nabíjaní sa odporúča, aby sa batéria nabíjala 3 – 5 hodín.

Skľučovadlo vŕtačky (pozrite obr. 3)

Ak chcete rozov rieť skľučovadl o vŕtačk y, uchopte zadnú časť s kľučovadla a otáča jte prednou čas ťou skľučovadla proti smeru pohybu hodinových ručičiek. Zasuňte do skľučovadla požadovaný nástroj. Pri uťahovaní otáčajte prednou časťou skľučovadla (zatiaľ čo držíte jeho zadnú časť) v smere pohybu hodinových ručičiek a uistite sa, či čeľuste skľučovadla pevne a rovnomerne upínajú pracovný nástroj.

Ovládanie momentu a príklepu (pozrite obr. 4)

Ovládanie momentu je ideálne na prednastavenie sily skrutkovania. K dispozícii je 15+1 poloha na

1. nastavenie vŕtania. Tieto polohy sú volené otáčaním ovládacej objímky. Nízke hodnoty sú určené pre malé skrutky a mäkké materiály. Vysoké hodnoty sú určené pre veľké skrutky a tvrdé materiály.

2. Ak sa používa ovládanie momentu, spojka bude pracovať v predvolenom nastavení. To je ideálnena opakované skrutkovanie, keď musia byť všetky skrutky zaskrutkované na rovnakú vzdialenosť.

3. Je vhodné začínať na najnižšom nastavení a zvyšovať hodnotu momentu až do dosiahnutia požadovaného nastavenia.

Zapnutie/vypnutie (pozrite obr. 5)

POZOR: Štartujte alebo spúšťajte štartovací spínač opatrne, podľa pokynov výrobcu.

Nabitý stroj zapnete stlačením spínača (č. 1). Stroj vypnete uvoľnením spínača, otáčanie skľučovadla sa zastaví.

1. Uistite sa, či je k náradiu pripojená batéria.

2. Zapnite náradie stlačením spúšťacieho spínača.

3. Tlak vyvíjaný na spúšťací spínač určuje prevádzkové otáčky skľučovadla. Čím väčší je tlak pôsobiaci na spínač, tým vyššie sú otáčky skľučovadla

4. Ak chcete, aby sa skľučovadlo otáčalo dopredu, zatlačte prepínač pre chod vpred/vzad (č. 2) smerom doľava. Ak chcete, aby sa skľučovadlo otáčalo dozadu, zatlačte prepínač pre chod vpred/vzad smerom doprava.

5. Ak sa vŕ tačka nepoužíva, n astavte prepínač pre chod vpred/vzad (č. 2) do neutrálnej polohy (uprostred), aby ste zabránili náhodnému spusteniu. Uistite sa, či je správne usadený vrták alebo skrutkovací násadec. Pred zapnutím vŕtačky musí byť vrták/skrutkovací násadec položený priamo na obrobku. V opačnom prípade by došlo k poškodeniu obrobku alebo vrtáka/skrutkovacieho násadca. Pred použitím vždy skontrolujte smer otáčania vrtáka. Po uvoľnení spúšťacieho spínača je aktivovaný automatický brzdný systém. Skľučovadlo vŕtačky sa prestane automaticky otáčať.

FDV 10351-A

Page 56

AKUMULÁTOROVÁ VŔTAČKA NÁVO D NA OBSLU HU

SK 56

Pokyny na správne použitie

5. POKYNY KE SPRÁVNÉMU POUŽITÍ

Pred prv ým použití m batériu celkom nab ite. Zaistite, aby s a používali vrt áky a násadce urč ené na príslušné ú kony a aby boli riadne upnuté. Uistite sa, či je prepínač chodu nastavený v polohe pre požadovaný smer otáčania.

Poznámka: Pred výmenou pracovných nástrojov alebo pred nastavovaním vždy zaistite, aby bola z

náradia odobratá batéria..

POZOR: Prach vy tváraný pri brúsení, rezaní, vŕtaní a ostatných pracovných úkonoch, môže v niektorých prípadoch obsahovať chemické látky, o ktorých je známe, že môžu spôsobiť zdravotné problémy. Niektoré príklady týchto chemických látok: a) Olovo z náterov obsahujúcich olovo. b) Cement a iné stavebné výrobky. c) Chemicky ošetrené drevo.

Skrutkovanie

1. Pred skrutkovaním skrutiek do dreva by mal byť v obrobku najskôr vyvŕtaný vhodný otvor. Tak sa zabráni

pohybu skrutky a nástroja po povrchu obrobku, čo by mohlo spôsobiť jeho poškodenie.

2. Odporúčame, aby počas skrutkovania pracovalo náradie s nízkymi otáčkami.

3. Vložte nástroj do hlavy skrutky a opatrne zaskrutkujte skrutku do otvoru.

4. Odporúčame uťahovať s najnižšou hodnotou momentu a postupne zvyšovať hodnotu momentu, až do

dosiahnutia požadovanej hodnoty.

Vŕtanie

1. Pri vŕtaní do dreva nepoužívajte ovládanie momentu. Zvoľte polohu na bežné vŕtanie.

2. Pri vŕtaní do dreva používajte vrtáky do dreva.

3. Pri vŕtaní do kovov a plastov používajte vrtáky do kovu.

4. Pri vŕtaní do mäkkého dreva by mala vŕtačka pracovať s maximálnymi otáčkami.

5. Pri vŕtaní do tvrdého dreva by mala vŕtačka pracovať s nízkymi otáčkami.

LED indikácia nabíjania batérie (pozrite obr. 6)

LED diódový indikátor sa používa na indikáciu nabíjania batérie. Po zapnutí náradia stlačením spúšťacieho spínača dôjde k rozsvieteniu LED diódy (č. 1). Ak svietia všetky tri LED diódy, batéria je nabitá dostatočne. Ak svieti iba jedna LED dióda, znamená to, že je batéria takmer vybitá a musí sa okamžite nabiť.

Osvetlenie pracovnej plochy (pozrite obr. 5)

Zopnutím spínača sa aktivuje LED osvetlenie (č. 3) na osvetlenie miesta skrutkovania/vyskrutkovania. Vypnutím spínača vypnete tiež LED

osvetlenie pracovnej plochy.

Page 57

Pokyny na správne použiti

Ďalšie rady pre vŕtanie

1. Odporúčame obrobok upnúť k pracovnému stolu, aby ste dosiahli čo najlepšie pracovné výsledky a bezpečnú obsluhu náradia..

2. Použ ívajte iba nabrúse né vrtáky. Tupé vrták y spôsobia zby točné zaťaženie vŕ tačky a môžu spôso biť spálenie motora..

3. Vždy sa uistite, či používate správny pracovný nástroj pre vykonávaný úkon.

4. Pri vŕtaní s vysokou presnosťou je najvhodnejším riešením použitie vrtáka s vodiacim hrotom.

5. Neželezné materiály, ako sú tenké plechy, sa vŕtajú veľmi ťažko. Pri vŕtaní s vysokou presnosťouumiestnite pod vŕtaný materiál kúsok dreva a potom vyvŕtajte otvor cez oba kusy materiálu.

POZOR: Pri vŕ taní nie je neobvy klé, že dôjde k zaseknu tiu vrtáka. V takom p rípade vzniká veľ ká momentová reakcia. Vždy dávajte pozor a držte pevne vŕtačku, aby ste zabránili možnému poškodeniu alebo zraneniu.

POZOR: Nezaisťujte spúšťací spínač v zapnutej polohe pomocou lepiacej pásky alebo iným spôsobom. Elektrický okruh náradia by nepracoval správne, čo by mohlo viesť k prehriatiu a následnému poškodeniu náradia.

Preťaženie

Ak dôjde k preťaženiu náradia, môže byť poškodený motor. Zvýšený tlak na náradie nespôsobí ur ýchlenie práce. Pôsobenie väčšej sily na náradie povedie iba k nižšej účinnosti, čo spôsobí predčasné vybitie batérie a môže spôsobiť aj zničenie motora. Neštandardná práca a pôsobenie nadmernej sily spôsobí skrátenie prevádzkovej životnosti náradia.

e | Pokyny na použitie

57 SK

6. POKYNY NA POUŽITIE

Obsluha

Tento výrobok nie je určený pre deti a osoby so zníženou f yzickou, zmyslovou alebo mentálnou schopnosťou alebo osoby s obmedzenými skúsenosťami a znalosťami, ak nad nimi nie je vedený odborný dohľad alebo ak im neboli podané inštrukcie zahrňujúce použitie tohto výrobku osobou zodpovednou za ich bezpečnosť. Ak bude te výrobok použí vať v blízkosti detí, d bajte na zvýš enú opatrnosť. Výrob ok vždy umiestňuj te mimo ich dosah. Deti by mali byť pod dozorom, aby sa zaistilo, že sa s prístrojom nebudú hrať. Nikdy nedovoľte deťom ani osobám, ktoré nie sú oboznámené s týmto návodom na použitie, pracovať so zariadením. Miestne predpisy môžu stanoviť minimálny vek používateľa. Používateľ je zodpovedný za škody spôsobené tretím osobám v pracovnej oblasti stroja ako následok jeho používania. Stroj nepoužívajte, ak ste unavení, pod vplyvom alkoholu či omamných látok. Ak je to nutné, používajte prvky osobnej ochrany (rukavice, pracovnú obuv, ochranu zraku, respirátory atď.). Prvky osobnej ochrany znižujú riziko poranenia osôb Vhodne sa obliekajte. Nenoste voľný odev alebo šperky a dbajte na to, aby sa vaše vlasy, odev alebo rukavice nedostali do nebezpečnej blízkosti pohyblivých častí. Voľný odev, šperky alebo dlhé vlasy môžu by ť pohyblivými dielmi zachytené.

FDV 10351-A

Page 58

SK 58

AKUMULÁTOROVÁ VŔTAČKA NÁVO D NA OBSLU HU

Pokyny na použitie

Zostaňte stále pozorní, sledujte, čo robíte a pri práci s elektrickým náradím premýšľajte. Nepoužívajte

elekt rické náradie, ak ste una vení alebo ak ste pod vpl yvom drog, alkoholu a lebo liekov. Chvíľka nep ozornost i pri práci s elektrickým náradím môže viesť k vážnemu úrazu. Zabráňte náhodnému spusteniu náradia. Pred pripojením napájacieho kábla k sieťovej zásuvke sa uistite, či je hlavný spínač v polohe vypnuté. Prenášanie elektrického náradia s prstom na hlavnom spínači alebo pripojenie napájacieho kábla k elektrickej sieti, ak je hlavný spínač náradia v polohe zapnuté, môže spôsobiť úraz. Neprekážajte sami sebe. Pri práci vždy udržujte pevný postoj a rovnováhu. To umožní lepšiu ovládateľnosť elektrického náradia v neočakávaných situáciách. Na upnutie obrobku používajte svorky alebo zverák. Je to bezpečnejšie než uchopenie obrobku rukou a súčasne máte voľné ruky na obsluhu náradia. Udržujte pracovný priestor čistý a dobre osvetlený. Preplnený a neosvetlený pracovný priestor môže viesť k spôsobeniu úrazov. Nepracujte s elektrickým náradím vo výbušnom prostredí, ako sú napríklad priestory s výskytom horľavých kvapalín, plynov alebo prašných látok. V elektrickom náradí dochádza k iskreniu, ktoré môže spôsobiť vznietenie horľavého prachu alebo výparov. Nepracujte s materiálmi, ktoré obsahujú azbest. Používajte masku proti prachu. Pri práci s náradím zaist ite bezpečnú vzdialenosť det í a ostatných osôb. Rozpt yľovanie môže spôsobiť stratu kontroly nad náradím.

Účel použitia

Toto náradie nie je určené na profesionálne použitie. Nepoužívajte výrobok na iné účely, než na ktoré je určený. Z bezpečnostných dôvodov sa nesmie stroj používať ako pohonný agregát pre akékoľvek ostatné pracovné nástroje a súpravy náradia, ak to nie je výrobcom výslovne povolené.

Pokyny na používanie

Stroj zapnite a prevádzkujte ako je uvedené v návode na obsluhu, starostlivo dbajte na všetky inštrukcie. Pred vykonaním akejkoľvek kontroly, údržby alebo opravy vytiahnite kábel nabíjačky zo zásuvky elektrickej siete. Používajte náradie v dobrom prevádzkovom stave pri úkonoch, na ktoré je určené. Pracujte iba pri dobrej viditeľnosti alebo zaistite dostatočné umelé osvetlenie. Pracujte v čistom a upratanom pracovnom prostredí Uistite sa, či pri práci udržujete pevný a stabilný postoj. Nezabúdajte, že pády predstavujú jednu z hlavných príčin úrazov pri nehodách.

Pri vŕtaní kovových plechov používajte zverák a podložte si plech kúskom dreva. Otáčajúci sa plech

predstavuje veľké riziko. Zaistite, aby sa vŕtačka alebo skrutkovač nepoužívali pri práci na predmetoch pod prúdom, aby ste zabránili úrazu elektrickým prúdom. Pred použitím tohto náradia sa uistite, či poznáte polohu všetkých elektrických vodičov alebo káblov vnútri múrov a stien (na tento účel používajte detektor kovov). Výrobok používajte a uchovávajte mimo dosahu horľavých a prchavých látok.

Výrobok nevystavujte extrémnym teplotám, priamemu slnečnému žiareniu, nadmernej vlhkosti a

neumiestňujte ho do nadmerne prašného prostredia.

Page 59

Pokyny na použitie

Výrob ok neumiestňujt e do blízkosti vyh rievacích telies, ot voreného ohňa a iných sp otrebičov alebo zari adení, ktoré sú zdrojmi tepla.

Výrobok nepostrekujte vodou ani inou tekutinou. Do výrobku nelejte vodu ani iné tekutiny. Výrobok

neponárajte do vody alebo inej tekutiny. Výrobok nikdy nenechávajte v chode bez dozoru. Nedotýkajte sa dielov stroja, kým sa nedostanú celkom do stavu pokoja. Pred uložením stroja v uzatvorenej miestnosti nechajte motor ochladiť. V žiadnom prípade neopravujte výrobok sami a nevykonávajte na ňom žiadne úpravy! Všetky opravy a nastavenia tohto v ýrobku zverte a utorizovanému ser visu či predajcovi. Zá sahom do výrobku p očas platnost i záruky sa vystavujete riziku straty záručných plnení. Výrobca nezodpovedá za škody spôsobené nesprávnym použitím výrobku a jeho príslušenstva (poranenie, popálenie, obarenie, požiar, znehodnotenie potravín a pod.).

Elektrická bezpečnosť

POZOR: Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Ak nebudete

dodrži avať uvedené vý strahy a pokyny, môže dôjsť k úra zu elektrick ým prúdom, k požiaru alebo k váž nemu zraneniu.

Poznámka: Uložte tieto výstrahy a pokyny na budúce použitie. Termín „elektrické náradie vovšetkých

upozorneniach odkazuje na vaše náradie napájané zo siete (je vybavené napájacím káblom) alebo náradie napájané batériou (bez napájacieho kábla).

Nabíjačku akumulátorového stroja je možné pripojiť k akejkoľvek zástrčke zabraňujúcej v ýbojom, ktorá bola nainštalovaná podľa daných noriem Zástrčka musí byť napájaná pomocou 230 V ~ 50 Hz. Odpojte nabíjačku, ak ju nebudete dlhšie používať, ak vymieňate nástroj alebo vykonávate údržbu náradia.

Zástrčka napájacieho kábla náradia musí zodpovedať zásuvke. Zástrčku nikdy žiadnym pôsobom

neupravujte. Pri náradí chránenom uzemnením nepoužívajte žiadne redukcie zástrčiek. Neupravované zástrčky a zodpovedajúce zásuvky znižujú riziko vzniku úrazu elektrickým prúdom. Nedotýkajte sa pri práci so strojom uzemnených povrchov, ako sú napríklad potrubia, radiátory, elektrické sporáky a chladničky. Pri uzemnení vášho tela vzrastá riziko úrazu elektrickým prúdom. Nevystavujte elektrické náradie dažďu alebo vlhkému prostrediu. Ak vnikne do elektrického náradia voda, zvýši sa riziko úrazu elektrickým prúdom.

S napájacím káblom zaobchádzajte opatrne. Nikdy nepoužívajte napájací kábel na prenášanie alebo

posúvanie náradia a neťahajte zaň, ak chcete náradie odpojiť od elektrickej siete. Zabráňte kontaktu kábla s mastnými, horúcimi a ostrými predmetmi alebo pohyblivými časťami. Poškodený alebo zapletený napájací kábel zvyšuje riziko úrazu elektrickým prúdom. Pri práci s elektrickým náradím vo vlhkom prostredí sa musí v napájacom okruhu použiť prúdový chránič (RCD). Použitie prúdového chrániča (RCD) znižuje riziko úrazu elektrickým prúdom.

FDV 10351-A

Page 60

AKUMULÁTOROVÁ VŔTAČKA NÁVO D NA OBSLU HU

SK 60

Pokyny na použitie

Bezpečnostné pokyny pre batériu a nabíjačku

Používajte iba batériu dodanú s týmto náradím a dodanú nabíjačku. Pripájajte nabíjačku iba k sieťovej zásuvke s napájacím napätím 230 V. Chráňte batériu a nabíjačku pred vlhkosťou. Nepoužívajte nabíjačku vo vonkajšom prostredí. Odpojte nabíjačku od sieťovej zásuvky, ak sa nabíjačka nepoužíva, pred čistením nabíjačky a pred jej údržbou.

Venujte špeciálnu starostlivosť batérii. Zabráňte pádu batérie na tvrdý povrch a nevystavujte batériu

pôsobeniu tlaku alebo inému nadmernému mechanickému namáhaniu. Udržujte batériu v bezpečnej vzdialenosti od nadmernej horúčavy a chladu. Nepokúšajte sa batériu alebo nabíjačku opravovať alebo demontovať. Ak je akákoľvek časť poškodená,zverte jej opravu kvalifi kovanému technikovi alebo ju zašlite na opravu do autorizovaného servisu či predajcovi. Nabíjajte batériu iba pri teplotách vzduchu v rozsahu od 10 do 40 °C. Nabitá batéria sa môže použiť na napájanie náradia v prevádzkových podmienkach s teplotou od 0 do 50 °C. Ak sa batéria nepoužíva, uložte ju na suchom mieste s teplotou v rozsahu od 10 do 30 °C.

DÔLEŽITÉ! NEBEZPEČENSTVO! Nikdy neskratujte kontakty batérie a nevystavujte batériu vlhkosti. Neskladujte batériu spoloč ne s kovovými predmetmi a dielmi, k toré by mohli spôsobiť skrat kontak tov batérie. Batéria by sa mohla prehriať, vznietiť alebo by mohla explodovať

Ak sa dostane akákoľvek osoba do kontaktu s elektrolytom alebo inou kvapalinou či látkou nachádzajúcou sa v batérii, umyte tieto látk y okamžite veľkým množst vom vody. Ak sa dostanú tieto látky do očí, vyplachujte oči veľkým množstvom vody a okamžite vyhľadajte lekárske ošetrenie. Nevhadzujte nabíjacie batérie do ohňa alebo do vody. Mohlo by dôjsť k ich explózii. Nabíjacia batéria by nemala byť vyhodená do bežného domového odpadu, bez ohľadu na to, či je použitá alebo nepoužitá. V súlade s platnými predpismi by ste mali batériu odovzdať v miestnom zbernom dvore alebo v našej predajni do kontajnera s nápisom „Použité batérie“.

Nabíjajte batériu iba v nabíjačke, ktorá je určená výrobcom. Nabíjačka, ktorá je vhodná pre jeden

typ batérie, vytvára pri použití inej batérie riziko spôsobenia požiaru.

Používajte elektrické náradie iba s batériou, ktorá je pre toto náradie určená. Použitie iných batérií

môže vytvárať riziko spôsobenia zranenia alebo požiaru.

Ak batériu nepoužívate, uložte ju mimo dosahu kovových predmetov, ako sú kancelárske sponky,

mince, kľúče, klince, skrutky alebo iné drobné kovové predmety, ktoré môžu spôsobiť skratovanie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobiť spáleniny alebo požiar.

Page 61

Údržba a uskladnenie

7. ÚDRŽBA A USKLADNENIE

Údržba

POZOR: Odpojte nabíjačku, ak ju nebudete dlhšie používať, ak vymieňate nástroj alebo vykonávate

údržbu náradia.

Toto náradie nevyžaduje žiadnu špeciálnu údržbu. To isté platí aj pre elektrické časti náradia. Kontrolujte, či nejaví zariadenie známky opotrebenia. Ak dôjde k poškodeniu nabíjačky (obal, vodiče alebo konektor), zaistite si ihneď jej výmenu v popredajnom servise. Pravidelná starostlivosť o stroj zaisťuje nielen dlhú životnosť a výkon. Pred použitím vždy vizuálne skontrolujte, či nie sú časti stroja opotrebené alebo poškodené. Poškodené alebo opotrebené časti vymeňte. Aby bol stroj vždy vyvážený, vymieňajte vždy celú súpravu opotrebených alebo poškodených nástrojov. Opotrebené či poškodené časti stroja smie vymeniť iba autorizovaný servis alebo predajca. Pred čistením vždy odpojte tento výrobok od zdroja energie. Na čistenie plastových častí výrobku používajte jemnú handričku navlhčenú vo vlažnej vode. Nepoužívajte drsné čistiace prostriedky, riedidlá alebo rozpúšťadlá, inak by mohlo dôjsť k poškodeniu povrchu výrobku. Stroj nečistite pod tečúcou vodou ani ho do vody neponárajte. Po výmene pracovného nástroja sa uistite, či je pracovný nástroj zaistený vo svojej úložnej polohe. Nepoužívajte pracovné nástroje, ktoré nie sú dimenzované na uloženie do unášača v zásobníku. Nepreťažujte elektrické náradie. Používajte pre vašu prácu správny typ elektrického náradia. Pri použití správneho typu elektrického náradia bude práca vykonaná lepšie a bezpečnejšie. Ak nie je možné hlavný spínač náradia zapnúť a vypnúť, s náradím nepracujte. Každé elektrické náradie s nefunkčným hlavným spínačom je nebezpečné a musí sa opraviť. Ak náradie nepoužívate, uložte ho mimo dosahu detí a zabráňte osobám neoboznámeným s obsluhou náradia alebo s týmto návodom, aby s náradím pracovali. Elektrické náradie je v rukách nekvalifi kovanej obsluhy nebezpečné Vykonávajte údržbu elektrického náradia. Skontrolujte vychýlenie alebo zablokovanie pohyblivých častí, poškodenie jednotlivých dielov a iné okolnosti, ktoré môžu ovplyvniť chod náradia.Ak je náradie poškodené, nechajte ho pred použitím opraviť. Mnoho nehôd býva spôsobených zanedbanou údržbou náradia. Riadne udržiavané rezné nástroje s ostrými reznými čepeľami sú menej náchylné na zaseknutie v obrobku a lepšie sa s nimi manipuluje. Udržujte rezné nást roje ostré a čisté. Riadne udržiavané rezné nástroje s ostrými reznými čepeľami sú menej náchylné na zaseknutie v obrobku a lepšie sa s nimi manipuluje.

Elektrické náradie, príslušenstvo, pracovné nástroje atď., používajte podľa týchto pokynov, spôsobom

určeným pre príslušný typ elektrického náradia a berte do úvahy podmienky pracovného prostredia a prácu, ktorú budete vykonávať. Použitie elektrického náradia na iné účely, než na ktoré je určené, môže byť nebezpečné.

Poškodené spínače sa musia vymeniť v autorizovanom servise či u predajcu. Nepoužívajte elektrické

náradie, ktoré sa nedá zapnúť a vypnúť.

FDV 10351-A

Page 62

AKUMULÁTOROVÁ VŔTAČKA NÁVO D NA OBSLU HU

SK 62

Údržba a uskladnenie

Nenechávajte zapnuté elektrické náradie bez dozoru. Pred odložením náradia vždy vypnite a počkajte, kým nedôjde k jeho úplnému zastaveniu. Používajte chrániče sluchu. Nadmerná hlučnosť môže spôsobiť poškodenie sluchu.

Pri vykonávaní úkonov, počas ktorých sa pracovné nástroje môžu dostať do kontaktu so skrytými

elektrickými vodičmi, držte elektrické náradie za izolované časti určené na uchytenie.Pracovný nástroj, k torý sa dostane do kontaktu so „živým“ elektrickým vodičom, spôsobí vodivosť neizolovaných častí náradia a následne môže obsluhe spôsobiť úraz elektrickým prúdom. Pre opravy kontaktujte autorizovaný servis či predajcu, ktorý bude používať originálne náhradné diely. Tak zaistíte správnu funkciu elektrického náradia.

POZOR: Použitie akéhokoľvek príslušenstva alebo nástrojov, ktoré nebudú odporúčané týmto návodom na obsluhu, môže zvyšovať riziko spôsobenia zranenia. Používajte iba originálne náhradné diely.

Čistite náradie po ukončení každej práce. Nepouž ívajte opotrebovan é alebo poškodené vr táky a skrut kovacie násadce. Takéto nást roje môžu spôsobiť preťaženie motora a nižšiu účinnosť. Venujte náležitú starostlivosť tomu, aby nedošlo k poškodeniu motora olejom alebo vodou. Vykonávajte pravidelnú kontrolu, či nie je náradie poškodené bežnou prevádzkou. Uistite sa, či sú všetky časti správne zapojené a nepoužívajte tento výrobok, ak došlo k poškodeniu alebo strate jeho dielov. Pri vkladaní batérie do nabíjačky sa uistite, či je batéria vložená správnym spôsobom a či sa medzi batériou a kontaktmi nenachádzajú žiadne materiály, napríklad nečistoty. Batérie a nabíjačky by mali byť chránené pred teplom a slnkom. Nevystavujte tieto výrobky nadmerným teplotám. Nepoužívajte nabíjačku vo vonkajšom prostredí. Používajte iba nabíjačku dodávanú s týmto náradím. Ak dôjde k poškodeniu alebo k poruche, kontaktujte autorizovaný servis či predajcu.

Uskladnenie

Ukladajte náradie na suchom mieste v dostatočnej vzdialenosti od zdrojov tepla alebo nebezpečných výparov. Na stroj nestavajte žiadne ďalšie predmety.

Page 63

Technické údaje

8. TECHNICKÉ ÚDAJE

Akumulátorová vŕtačka:

Menovité napätie 14,4 V Otáčky naprázdno 0 - 400 / 0 - 1500 rpm Batéria 1,3 Ah, Li-ion Moment 15 + 1 (poloha na nastavenie vŕtania) Max. priemer Ø 10 mm

Úroveň akustického tlaku 77,8 dB, K = 3 dB Úroveň akustického výkonu 88,8 dB, K = 3 dB

Nabíjačka: Napájacie napätie 230 V

Frekvencia 50 Hz Čas nabíjania 1 h

Vibrace:

ah.D1 = 0,670 ms-2, K = 1,5 ms

Návod na použitie – len jazyková mutácia.

Zmena textu a technických parametrov vyhradená.

-2

Zmeny v texte, dizajne a technických špecifi káciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

FDV 10351-A

Page 64

AKUMULÁTOROVÁ VŔTAČKA NÁVO D NA OBSLU HU

SK 64

Likvidácia

9. LIKVIDÁCIA

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu

LIKVIDÁCIA POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZARIADENÍ

Tento symbol na produktoch alebo v sprievodných dokumentoch znamená, že použité elektrické a elektronické výrobky nesmú byť pridané do bežného komunálneho odpadu. Pre správnu likvidáciu, obnovu a recykláciu odovzdajte tieto výrobky na určené zberné miesta. Alternatívne v niektorých krajinách Európskej únie alebo v iných európskych krajinách môžete vrátiť svoje výrobky miestnemu predajcovi pri kúpe ekvivalentného nového produktu. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty.

Pre podnikové subjekty v krajinách Európskej únie

Ak chcete likvidovať elektrické a elektronické zariadenia, vyžiadajte si potrebné informácie od svojho predajcu alebo dodávateľa.

Likvidácia v ostatných krajinách mimo Európskej únie

Tento symbol je platný v Európskej únii. Ak chcete tento výrobok zlikvidovať, vyžiadajte si potrebné informácie o správnom spôsobe likvidácie od miestnych úradov alebo od svojho predajcu.

Tento výrobok spĺňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú.

Zmeny v texte, dizajne a technických špecifi káciách sa môžu meniť bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

Page 65

Vyhlásenie o zhode

ES VYHLÁSENIE O ZHODE

10.

Výrobok/značka: AKUMULÁTOROVÁ VŔTAČKA / FIELDMANN

Typ / model: FDV 10351-A ........................................................................................ 14,4 V DC / 1300mAh

Výrobok je v súlade s nižšie uvedenými predpismi:

Smernica Európskeho parlamentu a Rady 2006/95/ES z 12. decembra 2006 o harmonizácii právnych predpisov členských štátov týkajúcich sa elektrického zariadenia určeného na používanie v rámci určitých limitov napätia. Smernica Európskeho parlamentu a Rady 2004/108/ES z 15. decembra 2004 o aproximácii právnych predpisov členských štátov vzťahujúcich sa na elektromagnetickú kompatibilitu a o zrušení smernice 89/336/EHS. Smernica Európskeho parlamentu a Rady 2006/42/ES zo 17. mája 2006 o strojových zariadeniach a o zmene a doplnení smernice 95/16/ES. Smernica Európskeho p arlamentu a Rady 2002/95/ES z 27. januára 2003 o obme dzení používania urči tých nebezpečných látok v elektrických a elektronických zariadeniach.

a normami:

EN 60745-1:2009/A11:2010

EN 60745-2-1:2010 EN 60745-2:2:2010

EN55014-1:2006/A2:2011 EN55014-2:1997/A2:2008

Označenie CE: ................................................................................................................................................................................ 16

Spoločnosť FAST ČR, a.s. je oprávnená konať menom výrobcu.

Výrobca:

FAST ČR, a.s. Černokostelecká 1621, 251 01 P raha , Česká republika DIČ: CZ26726548

V Prahe, 1.4.2016

Meno: Ing. Zdeněk Pech Predseda predstavenstva Podpis a pečiatka:

FDV 10351-A

Page 66

AKUMULÁTOROVÁ VŔTAČKA NÁVO D NA OBSLU HU

SK 66

Page 67

H U

FDV 10351-A

Page 68

AKK US FÚRÓ HASZNÁLATI ÚTMUTATÓ

HU 68

Tartalom

Akkumulátoros fúrógép

HASZNÁLATI ÚTMUTATÓ

Köszönjük, hogy megvásárolta ezt az akkumulátoros fúrógépet. Mielőtt használni kezdi, figyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre.

TARTALOM

KÉPMELLÉKLET ....................................................................................................................................................... 3

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK ..................................................................................................... 69

Fontos biztonsági fi gyelmeztetések

Csomagolás

Használati útmutató

SZIMBÓLUMOK .................................................................................................................................................. 74

A SZERSZÁM LEÍRÁSA ÉS A CSOMAGOLÁS TARTALMA .................................................................. 75

A szerszám leírása A csomagolás tartalma

ÜZEMBEHELYEZÉS ............................................................................................................................................... 75

A szerszám feltöltése

Fúrógép tokmány Forgatónyomaték-vezérlé Bekapcsolás/kikapcsolás

UTASÍTÁSOK A HELYES HASZNÁLATHOZ ................................................................................................. 77

Csavarozás Fúrás

Elemfeltöltés LED jelzés

A munkaasztal megvilágítása

További fúrási tanácsok Túlterhelés

HASZNÁLATI UTASÍTÁSOK .............................................................................................................................. 78

Kezelés

A használat célja

Használati utasítások Árambiztonság

Biztonsági utasítások az elemhez és a töltőegységhez

KARBANTARTÁS ÉS TÁROLÁS ...................................................................................................................... 82

Karbantartás Tárolás

MEGSEMMISÍTÉS ............................................................................................................................................... 84

MŰSZAKI ADATOK ............................................................................................................................................. 85

10.

ES MEGFELELŐSÉGI NYILATKOZAT . .............................................................................................................86

Page 69

Általános biztonsági előírások

64HU Általános biztonsági előírások

1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELEM! Használat előtt olvassa el ﬁgyelmesen a használati útmutatót.

Fontos biztonsági ﬁgyelmeztetések

Figyelmesen csomagolja ki a terméket, és ügyeljen arra, hogy ne dobja ki a csomagolás semelyik részét mindaddig, amíg meg nem találta a termék valamennyi alkotóelemét. A terméket száraz helyen, gyermekektől távol tartsa. Olvassa el az összes ﬁgyelmeztetést és utasítást. A ﬁgyelmeztetések be nem tartás áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.

Csomagolás

A csomagolóanyag szállítás közben óvja a terméket. Ez a csomagolás nyersanyag, ezért újrahasznosítás céljával leadható.

Használati útmutató

Mielőtt megkezdené a munkavégzést a készülékkel, olvassa el ﬁgyelmesen a következő biztonsági és használati utasításokat. Ismerkedjen meg a gép kezelőszerveivel, és a helyes használat szabályaival. A használati útmutató őrizze meg egy esetleges későbbi újraolvasáshoz. A csomagolóanyagot, beleértve a belső csomagolóanyagot, a pénztárblokkot és a jótállási jegyet is, ajánlott legalább a jótállás érvényessége alatt megőrizni. Szállítás esetén csomagolja vissza a készüléket a gyártótól kapott eredeti dobozba, így biztosíthatja a termék esetleges szállítás közbeni maximális védelmét (pl. költözés vagy szervizbe küldés).

HU HU

Megjegyzés: Amennyiben a készüléket más személyeknek kívánja átadni, mellékelje a használati útmutatót is. A mellékelt használati útmutató betartása a sövénynyíró előírásszerű használatának előfeltétele. A használati útmutató egyben használati, kezelési és javítási utasításokat is tartalmaz.

A gyártó nem felel a jelen használati útmutató be nem tartása következtében felmerült sérülésekért vagy károkért.

FDV 10351-A

Page 70

AKKUS FÚRÓ HASZNÁLATI ÚTMUTATÓ

65 HU

Általános biztonsági előírások

HU 70

Általános biztonsági el

őírások

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

A biztonsági útmutatót ﬁgyelmesen tanulmányozza át, majd a későbbi újraolvasás érdekében őrizze meg

FIGYELEM! Elektromos gépek és elektromos szerszámok használata estén áramütés,

személyi sérülés és tűz keletkezésének elkerülése érdekében tartsa be az alábbi biztonsági rendelkezéseket. Az „elektromos szerszámok“ kifejezés alatt minden alábbi szövegrész esetében elektromos hálózatból (csatlakozókábellel) táplált, illetve akkumulátoros (csatlakozókábel nélküli) elektromos szerszámok értendők. A későbbi újraolvasás érdekében őrizze meg az összes ﬁgyelmeztetést és utasítást.

Munkakörnyezet

Tartsa rendben, tisztán és megfelelően megvilágítottan a munkavégzés helyszínét. A munkahelyi rendetlenség személyi sérüléshez vezethet. A nem használt szerszámokat rakja el. Ne használja az elektromos szerszámot tűz- és robbanásveszélyes közegben, azaz tűzveszélyes folyadékok, gázok vagy por közelében. Az elektromos szerszámban a kommutátoron szikrázás jöhet létre, amely a porok vagy gőzök begyulladását okozhatja. Az elektromos szerszámok használata során ügyeljen arra, hogy a munkavégzési helyszínen és annak közelében ne tartózkodjanak hívatlan személyek, különösen gyermekek! Ha a munkájában megzavarják, könnyen elveszítheti a gép feletti ellenőrzését. Soha ne hagyja az elektromos szerszámot felügyelet nélkül. Előzze meg, hogy a szerszámhoz kisgyermekek férhessenek.

Elektromos biztonság

Az elektromos szerszám csatlakozókábele villásdugójának meg kell felelnie a hálózati dugalj paramétereinek. Soha semmilyen módon ne alakítsa át a villásdugót. A védőcsapos villásdugóval rendelkező szerszámhoz soha ne használjon elektromos elosztót, se másmilyen adaptereket. Ép villásdugó és megfelelő dugalj használatával megelőzheti az áramütés veszélyét. A sérült vagy összegabalyodott csatlakozókábelek fokozzák az áramütés veszélyét. Ha a csatlakozókábel sérült, új hálózati csatlakozókábellel kell helyettesíteni, amelyet szakszervizből vagy az importőrtől szerezhet be. Kerülje az érintkezést földelt tárgyakkal, pl. csövekkel, fűtőtesttel, tűzhellyel, hűtővel. Az áramütés veszélye nagyobb, ha a teste földelt. Soha ne tegye ki az elektromos szerszámokat eső, víz, nedvesség hatásának. Soha ne érjen az elektromos szerszámhoz vizes kézzel. Az elektromos szerszámot soha nem mossa el folyóvízzel, és ne merítse vízbe.

Page 71

Általános biztonsági előírások

66HU Általános biztonsági előírások

Soha ne használja a csatlakozókábel a rendeltetésétől eltérő célokra. Soha ne hordozza és ne rángassa az elektromos szerszámot a csatlakozókábelnél fogva. Soha ne próbálja a villásdugót a csatlakozókábelnél rángatva kihúzni a dugaljból. A csatlakozókábelek mechanikus megsérülésének megelőzése érdekében óvja a kábeleket az éles vagy forró tárgyaktól. Az elektromos szerszám kizárólag váltóárammal történő táplálásra alkalmas. Minden esetben ellenőrizze le, hogy a hálózati elektromos feszültség értékek megfelelnek a szerszám gyári adattábláján található paramétereknek. Soha na dolgozzon olyan elektromos szerszámmal, amelynek sérül a csatlakozókábele vagy villásdugója, esetleg leesett a földre vagy más módon megsérült. Hosszabbító kábel használata esetén minden esetben ellenőrizze le, hogy annak műszaki paraméterei megfelelnek a szerszám gyári adattábláján található adatoknak. Ha az elektromos szerszámot kültérben kívánja használni, használjon hozzá kültéri használatra alkalmaz hosszabbító kábelt. Hosszabbító kábel dob használata esetén a kábelt annak túlforrósodásának megelőzése érdekében le kell csévélni a dobról. Amennyiben az elektromos szerszámot nedves belső térben vagy kültérben kívánja használni, kizárólag abban az esetben használható, ha <30 mA-es áramvédelemmel ellátott elektromos áramkörhöz csatlakoztatja. Az áramvédelemmel /RCD/ ellátott elektromos áramkör használata csökkenti az áramütés veszélyét. Az elektromos kéziszerszámot minden esetben kizárólag a fogásra kijelölt, szigetelt pontokon fogja, mivel használat közben a vágó vagy fúró tartozékok rejtett vezetékkel vagy a szerszám csatlakozókábellel érintkezhet.

71 HU

Személyi biztonság

Az elektromos szerszám használata során legyen ﬁgyelmes és elővigyázatos, szenteljen maximális ﬁgyelmet a végzett tevékenységnek. Összpontosítson a munkára. Soha ne dolgozzon az elektromos szerszámmal ha fáradt, kábító hatású anyagok, alkohol vagy gyógyszerek hatása alatt áll. Egy pillanatnyi ﬁgyelmetlenség is súlyos személyi sérüléshez vezethet. Munkavégzés során ne egyen, ne igyon és ne dohányozzon. Használjon személyi munkavédelmi eszközöket. Minden esetben használjon munkaszemüveget. Használjon a végzett munka jellegének megfelelő védőeszközöket. A személyi védőeszközök - pl. arcpajzs, csúszásgátló kivitelű munkacipő, sisak vagy fülvédő csökkentik a személyi sérülések kockázatát. Előzze meg a szerszám nemkívánatos bekapcsolását. Soha ne hordozza az elektromos hálózathoz csatlakoztatott szerszámot úgy, hogy közben az ujját a kapcsológombon tartja. Az elektromos hálózathoz csatlakoztatást megelőzően ellenőrizze le, hogy a főkapcsoló „kikapcsolt“ állapotban található. Ha az elektromos szerszámot úgy hordozza, hogy közben az ujját a főkapcsolón tartja, vagy a szerszámot úgy csatlakoztatja az elektromos hálózathoz, hogy a főkapcsoló gomb közben bekapcsolt állású, súlyos személyi sérülés kockázatának teszi ki magát vagy a közelben tartózkodó személyeket.

FDV 10351-A

Page 72

AKKUS FÚRÓ HASZNÁLATI ÚTMUTATÓ

HU 72

67 HU

Általános biztonsági előírások

Általános biztonsági el

őírások

A szerszám bekapcsolása előtt távolítson el minden állítókulcsot és szerszámot. Az elektromos szerszám forgó részébe csatlakoztatott állítókulcs vagy szerszám súlyos személyi sérülést okozhat. Minden esetben ügyeljen a stabil testtartásra és egyensúlya megőrzésére. Kizárólag ott végezze a munkát, ahova biztonságosan elér. Soha ne becsülje túl magát. Ha fáradt, ne használja az elektromos szerszámot. Megfelelő munkaruhát viseljen. Kerülje a bő ruhadarabokat és az ékszereket. Ügyeljen arra, hogy a haja, öltözete vagy teste más részei ne kerüljenek túlságosan közel az elektromos szerszám forgó vagy túlforrósodott részeihez. Használjon porelszívót. Amennyiben az elektromos szerszám lehetővé teszi porelszívó berendezés használatát, biztosítsa annak megfelelő csatlakoztatását és használatát. E berendezések használata csökkenti a por okozta veszély mértékét. Fogja be ﬁxen a munkadarabot. Használjon asztalos satut vagy más befogó eszközt, amely biztonságosan befogja a munkadarabot. Soha ne használja az elektromos szerszámot, ha szeszes italok, kábítószerek, gyógyszerek vagy más kábító vagy függőséget okozó anyagok hatása alatt áll. A készülék nem alkalmas csökkentett ﬁzikai, érzékszervi vagy mentális képességekkel rendelkező, továbbá megfelelő ismeretekkel és tapasztalatokkal nem rendelkező személyek, illetve gyermekek általi használatra, kivéve ha a felelősségükért közvetlen felelősséget viselő személy felügyelete alatt állnak, vagy attól a szerszám használatára vonatkozó utasítást nem kaptak. Gyermekek esetében folyamatos felügyelet biztosítása szükséges annak elkerülése érdekében, hogy ne játszanak a készülékkel.

Az elektromos szerszám használata és karbantartása

A munkavégzés során felmerült bármilyen probléma esetében, tisztítás vagy karbantartás, továbbá minden áthelyez előtt, illetve munkavégzés után minden esetben húzza ki az elektromos szerszámot az elektromos hálózatból! Soha ne dolgozzon az elektromos szerszámmal, ha az bármilyen módon megsérült. Ha a szerszám szokatlan hangot vagy szagot ad ki, azonnal fejezze be a munkát. Soha ne terhelje túl az elektromos szerszámot. Az elektromos szerszám jobban és biztonságosabban dolgozik, ha az előírt paramétereknek megfelelő fordulatszámon üzemelteti. Az adott tevékenységnek megfelelő, helyes szerszámot használjon. A helyes szerszám jobban és biztonságosabban végzi a rendeltetésének megfelelő munkát. Soha ne használjon olyan elektromos szerszámot, amely nem kapcsolható be vagy ki biztonságosan a főkapcsolóval. Az ilyen szerszám használata veszélyes. A sérült, hibás kapcsoló javítását szakszervizre kell bízni. Húzza ki az elektromos szerszámot az elektromos hálózatból még azt megelőzően, hogy beállítaná, tartozékot cserélne benne, vagy karbantartási műveletet végezne rajta. Ez az intézkedés megakadályozza, hogy a szerszámot véletlenszerűen elindítsa.

Page 73

68HU Általános biztonsági előírások

Általános biztonsági előírások

A nem használt elektromos szerszámot gyermekektől és hívatlan személyektől távol tárolja. Tapasztalatlan felhasználók kezében az elektromos szerszám használata fokozott kockázattal jár. Az elektromos szerszámot száraz és biztonságos helyen tárolja. Biztosítsa az elektromos szerszám megfelelő műszaki állapotát. Rendszeresen ellenőrizze a mozgó részek beállítását és azok mozgásterét. Ellenőrizze le, hogy a védőburkolatok vagy azok más részei nem sérültek-e. Ha a szerszám sérült, biztosítsa annak előírásszerű megjavítását. Számos baleset oka a rosszul karbantartott elektromos szerszám. Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott és megélezett szerszámok megkönnyítik a munkavégzést, csökkentik a balesetveszélyt, és a velük folytatott munkavégzés könnyebben ellenőrizhető. A használati útmutatóban feltüntetett tartozékoktól eltérő tartozékok használata a szerszám megsérülését és balesetet okozhat. Az elektromos szerszámokat, azok tartozékait és a munkaeszközöket stb. a konkrét elektromos szerszám használati útmutatójával összhangban használja, ﬁgyelembe véve a konkrét munkavégzési feltételeket és a végzett munka jellegét. A szerszám más, mint előírásszerű használata veszélyes helyzetek kialakulásához vezethet.

Akkumulátoros szerszám használata

Az akkumulátor behelyezése előtt ellenőrizze le, hogy a főkapcsoló „0-kikapcsolt“ állásban található. Az akkumulátor bekapcsolt állapotú szerszámba helyezése jelentős veszélyforrást jelent. Az akkumulátor töltéséhez kizárólag a gyártó által előírt töltőt használjon. Más akkumulátor típushoz használatos töltő használata annak megsérülésének, illetve tűz kialakulásának veszélyével jár. Kizárólag az adott szerszámhoz szánt akkumulátort használjon. Más akkumulátorok használata személyi sérüléshez vagy tűz kialakulásához vezethet. Ha nem használja az akkumulátort, fémtárgyaktól - pl. kapcsok, kulcsok, csavarok és más egyéb apró fémtárgyak - elkülönítve tárolja, mivel azok rövidzárat okozhatnak. Az akkumulátor rövidre zárása személyi sérülést, égési sérülést vagy tüzet okozhat. Az akkumulátorral óvatosan járjon el. Ellenkező esetben az akkumulátorból vegyi anyag szivároghat. Kerülje az érintkezést ezzel a vegyi anyaggal, amennyiben mégis érintkezne vele, folyóvízzel mossa le az érintett felületet. Ha a vegyi anyag szembe jutna, azonnal forduljon orvoshoz. Az akkumulátorban található vegyi anyag súlyos személyi sérülést okozhat.

Szerviz

Soha ne próbálja saját maga megjavítani a szerszámot, és ne avatkozzon be annak szerkezetébe. A szerszám javítását minden esetben bízza szakképzett személyre. A termék minden nem szakember által végzett javítása, módosítása tilos (személyi sérüléshez vagy anyagi kárhoz vezethet). Az elektromos szerszámot tanúsított szakszervizben javíttassa meg. Kizárólag eredeti vagy a gyártó által ajánlott pótalkatrészeket használjon. Kizárólag ily módon biztosítható a felhasználó és az elektromos szerszám biztonsága.

FDV 10351-A

Page 74

HU 74

49 HU

Szimbólumok

2. SZIMBÓLUMOK

49 HU

Szimbólumok

2. SZIMBÓLUMOK

Dupla szigetelés.

A gép használatba vétele előtt¨ olvassa elahasználati útmutatót.

A gépajóváhagyott szabványokkal összhangban került legyártásra.

Használjon védőfelszereléstszem

49 HU

Szimbólumok

Dupla szigetelés.

A gép használatba vétele előtt¨ olvassa elahasználati útmutatót.

A gépajóváhagyott szabványokkal összhangban került legyártásra.

Szimboólumok

2. SZIMBÓLUMOK

A gépajóváhagyott szabványokkal összhangban került legyártásra.

A gép használatba vétele előtt¨ olvassa elahasználati útmutatót.

Használjunk védőfelszerelést fül Használjon védőfelszereléstszem

Használjunk védőfelszerelést fül

Célszerszám menet.

FDV 10351-A

Page 75

AKK US FÚRÓ HASZNÁLATI ÚTMUTATÓ

A szerszám leírása és a cso

magolás tartalma | Üzembehelyezés

3. A SZERSZÁM LEÍRÁSA ÉS

A CSOMAGOLÁS TARTALMA

szerszám leírása (lsd kép 1)

orsbefogó tokmány

A)Gy B) Vezérlés foglal C) Forgásirány átkapcsoló előre/hátra és semleges helyzet biztosító kapcsoló D) Kapcsol

ogantyú

E) F

Elemfeltöltöttség-jelző LED kijelző

F) G)Elem

sebességes kapcsoló

H)2

Munkaasztal megvilágítás

szerszám leírása (lsd kép 2)

1) Elem

2) Elem

adapter

A csomagolás tartalma

A szerszámot óvatosan vegye ki a csomagolásból és ellenőrizze, hogy teljesek a következő alkatrészek:

at a forgatónyomaték beállításához és kalapálás

Akkumulátoros fúrógép elemmel Elem feltöltőegység Használati útmutató

Ha hiányzik vagy sérült egy alkatrész, kérjük forduljon az eladójához, ahol a szerszámot vette.

4. ÜZEMBEHELYEZÉS

A szerszám feltöltése

Lépésről lépésre járjon el az útmutató és a képek szerint, hogy az összeszerelés megfelelő legyen.

1. Vegye ki az elemet a berendezésből: nyomja meg a kioldó gombot és húzza ki az elemet lefelé.

2. A töltőegységet tegye asztalra, hálózati aljzat közelében.

3. Tegye az elemet rendesen a töltőegységbe.

Megjegyzés: Az elem a töltőegységbe csak egy módon helyezhető.

Page 76

HU 76

Üzembehelyezés

4. Szúrja a töltőegységet kábelét a hálózati aljzatba. Ekkor kivilágítódik a piros és zöld kontrollfény.

5. Amint az elem teljesen fel van töltve, a zöld kontrollfény égve marad és a piros kontrollfény kialszik.

6. A feltöltés befejezése után húzza ki a hálózati aljzatból.

Első használat előtt az elemnek teljesen feltöltöttnek kell lennie. Az első feltöltésnél javasolt, hogy az elem 3 - 5 óráig legyen feltöltve.

Fúrógép tokmány (lsd kép 3)

Ha ki akarja nyitni a fúrógép tokmányát, fogja meg a tokmány hátsó részét és forgassa a tokmány elülső részét óramutatójárással ellentétes irányban. Szúrja a tokmányba a kívánt eszközt. Behúzásnál forgassa a tokmány elülső részét (miközben fogja a hátsó részét) óramuatójárás irányában és győződjön meg, hogy a tokmány pofái szilárdan és egyenletesen fogják be az eszközt.

Forgatónyomaték-vezérlés és kalapálás (lsd kép 4)

A forgatónyomaték-vezérlés ideális az előbeállított csavarozási erőkhöz. 15+1 helyzet áll rendelkezésre a

1. fúrás beállításához. Ezek a helyzetek a vezérlő foglalat elforgatásával választhatóak.Az alacsony értékek kis csavarokhoz és lágy anyagokhoz szolgálnak. A magas értékek nagy csavarokhoz és kemény anyagokhoz szolgálnak.

2. Ha forgatónyomaték-vezérlés van használva, a kapcsoló az előbeállított beállításban fog működni.Ez ideális az ismételt csavarozáshoz, ahol minden csavarnak azonos hosszban kell becsavarozni.

3. A legkisebb beállításon megfelelő kezdeni és növelni a forgatónyomaték értékét a kívánt beállítás eléréséig.

Bekapcsolás/kikapcsolás (lsd kép 5)

VIGYÁZAT: Az indítókapcsolót óvatosan, a gyártó utasításai szerint kapcsolja.

A feltöltött szerszámot a kapcsoló lenyomásával kapcsolja be (kép 1). A szerszámot a kapcsoló felengedésével kapcsolja ki, a tokmány forgása leáll.

1. Győződjön meg, hogy a szerszámhoz elem van csatlakoztatva.

2. A szerszámot az indításkapcsolóval kapcsolja be.

3. Az indításkapcsolóra kifejtett nyomás határozza meg a tokmány üzemi fordulatszámát. Minél nagyobb a nyomás a kapcsolón, annál nagyobb a tokmány fordulatszáma.

4. Ha azt akarja, hogy a tokmány előre forogjon, nyomja meg az előre/hátra forgás kapcsolót (sz. 2) balra. Ha azt akarja, hogy a tokmány hátra forogjon, nyomja meg az előre/hátra forgás kapcsolót jobbra.

5. Ha a fúrógép nincs használva, az előre/hátra forgás kapcsolót (sz. 2) semleges helyzetbe (középre),hogy elkerülje a véletlen elindítást.

Győződjön meg, hogy helyesen van felhelyezve a fúró vagy csavarozó toldalék. A fúrógép bekapcsolása előtt a fúró/csavarozó toldaléknak közvetlenül a munkadarabra helyezve kell lennie. Ellenkező esetben sérülne a munkadarab vagy a fúró/csavarozó toldalék. Használat előtt mindig ellenőrizze a fúró forgási irányát. Az indításkapcsoló felengedése után aktiválva van az automatikus fékező rendszer. A fúrógép tokmánya automatikusan abbahagyja a forgást.

FDV 10351-A

Page 77

AKK US FÚRÓ HASZNÁLATI ÚTMUTATÓ

Utasítások a helyes használathoz

5. UTASÍTÁSOK A HELYES HASZNÁLATHOZ

Első használat előtt az elemeket teljesen töltse föl. Biztosítsa, hogy a vonatkozó feladatra megfelelő fúrókat és toldalékoka t használ és jól be vann ak fogva. Győződjön meg , hogy a forgásirány kapc soló a kívánt forgásirá nyra van állítva.

MEGJEGYZÉS: A munkaeszközök kicserélése előtt vagy az összeállítás elvégzése előtt mindig

biztosítsa, hogy a szerszámról levette az elemet.

FIGYELEM: Köszörülésnél, vágásnál, fúrásnál és más munkáknál keletkező por néhány esetben vegyi anyagokat tartalmazhat, amelyeknél ismer t, hogy egészségügyi gondokat okozhat. Néhány példa igyen vegyi anyagokra: a) Ólom ólmot tartamazó bevonatból. b) Cement és más építési termékek. c) Vegyileg kezelt fa.

Csavarozás

1. Furatok fába csavarozása előtt a munkadarabba előbb megfelelő nyílást kell fúrni. Így meg lesz gátolva a

furat és szerszám a munkarad felületén, ami a megsérülését okozhatná.

2. Javasolt, hogy a csavarozás során a szerszámal alacsony fordulatszámon dolgozzon.

3. Tegye a szerszámot a csavarfejre és óvatosan csavarozza be a csavart a furatba.

4. A behúzást a legkisebb forgatónyomaték értéken javasolt elvégezni és fokozatosan növelni az értéket, a

kívánt érték eléréséig.

Fúrás

1. Fába fúrásnál ne használja a forgatónyomaték-vezérlést. Foglalja el a rendes fúráshoz haszált helyzetet.

2. Fába fúrásnál használjon fához használatos fúrófejeket.

3. Fémbe és műanyagba fúrásnál használjon fémhez használatos fúrófejeket.

4. Lágy fába fúrásnál a fúrógépnek maximum fordulatszámon kellene dolgoznia.

5. Kemény fába fúrásnál a fúrógépnek alacsony fordulatszámon kellene dolgoznia.

Elemfeltöltés LED jelzés (lsd kép 6)

A LED dióda jelző az elemtöltés jelzésére van használva. A szerszám indításkapcsolóval bekapcsolása után kivilágítódik a LED dióda (sz. 1). Ha mind a három LED dióda világít, az elem eléggé fel van töltve. Ha csak egy LED dióda világít, az azt jelenti, hogy az elem majdnem le van merülve és azonnal fel kell tölteni.

A munkaasztal megvilágítása (lsd kép 5)

A kapcsolóval bekapcsolásával aktiválódik a LED megvilágítás (sz. 3) a csavarozás/kicsavarozás helyének

világításához. A kapcsoló kikapcsolásával szintúgy kikapcsolja a munkaasztal LED megvilágítását.

meg

Page 78

HU 78

További fúrási tanácsok

1. Javasolt a munkadarabot a munkaasztalhoz fogatni, hogy minél jobb munkakörülményeket és

2.. Csak köszörült fúrófejeket használjon. A tompa fúrófejek fölöslegesen megterhelik a fúrógépet és

3. Mindig győződjön meg, hogy helyes munkaeszközt használt a végzett feladathoz.

4. A nagypontosságú fúráshoz a legalkalmasabb megoldás a vezetőmenetes fúrófej használata.

5. A fémmentes anyagok, mint vékony pléh, nagyon nehezen fúrhatóak. A nagypontosságú fúrásnál

Túlterhelés

Ha a szerszám túlterhelése következik be, károsodhat a motor. A szerszámra nagyobb nyomás kifejtése nem gyorsítja a munkát. A szerszámra nagyobb erő kifejtése kisebb hatékonyságot okoz, ami az elem hamarabbi lemerülését okozza és szintén tönkreteheti a motort. A szokatlan munka és túl nagy erő kifejtése a szerszám élettartamának csökkenését okozza.

Utasítások a helyes használathoz | Használati utasítások

a szerszám biztonságos használatát érje el.

a motor kiégését okozhatják.

a fúrt anyag al tegyen egy fadarabot és azután fúrja ki a furatot mindkét anyagon keresztül.

FIGYELEM: A fúrásnál nem szokatlan, hogy beragad a fúrófej. Ilyen esetben nagy nyomatékreakció keletkezik. Mindig vigyázzon és a fúrógépet tartsa szilárdan, hogy elkerülje a lehetséges károsodást és sérülést.

FIGYELEM: Ne rögzítse az indításkapcsolót bekapcsolt helyzetben ragasztószalaggal vagy más módon. A szerszám áramköre nem működne helyesen, ami túlmelegedést okozna és a szerszám károsodását.

6. HASZNÁLATI UTASÍTÁSOK

Kezelés

Ezt a terméket nem gyerekeknek és csökkent fi zikai vagy szellemi képességű személyeknek tervezték vagy korlátozott tapasztalatú és tudású személyeknek, ha nincsenek a biztonságukért felelős személy felügyelete alatt vagy nem látta el őket a termék használatára vonatkozó utasításokkal. Ha a termék gyermekek közelében van használva, fokozott óvatossággal járjon el. A terméket mindig tartsa tőlük távol. A gyerekeknek felügyelet alatt kell lenniük, hogy biztosítsa, nem fognak a szerszámmal játszani. Soha se engedje gyermekeknek vagy az útmutatót nem ismerő személyeknek a szerszámot használni. A helyi előírások megszabhatják a felhasználó minimum életkorát. A felhasználó felelős a harmadik személynek a szerszám munkaterületén a használatából adódó károkért. Ne használja a szerszámot, ha fáradt, alkohol vagy kábítószer hatása alatt. Ha szükséges, használjon személyi védőfelszerelést (kesztyű, munkaruha, látásvédelem, légzőkészüléket stb.), amik a személyi sérülés kockázatát csökkentik. Megfelelően öltözzön. Ne hordjon laza ruhát vagy ékszert és ügyeljen arra, hogy a haja, ruhája vagy a kesztyű ne kerüljön veszélyes közelségbe a mozgó részekhez. A laza ruhát, ékszert vagy hosszú hajat a mozgó részek bekaphatják.

FDV 10351-A

Page 79

AKK US FÚRÓ HASZNÁLATI ÚTMUTATÓ

Használati utasítások

Mindig fi gyeljen oda arra amit végez és az elektromos szerszám használatánál ne kalandozzanak

a gondolatai. Ne használja az elektromos szerszámot, ha fáradt vagy drog, alkohol vagy gyógyszer hatása alatt van. Egy pillanatnyi fi gyelmetlenség a szerszámmal dolgozás közben komoly sérüléshez vezethet. Kerülje el a s zerszám véletlen eli ndítását. A tápkábel hálózati aljzathoz csat lakoztatása előt t győződjön meg, hogy a főkapcsoló kikapcsolt helyzetben van. Az elektromos szerszám áthelyezése, ha ujja a főkapcsolón van vagy a tápkábel be van szúrva, sérülést okozhat. Ne akadályoz tassa magát. A munka közbe n mindig szilárd helyzetet és egyensúlyt tartson. Ez az elektromos szerszám jobb kezelhetőségét eredményezi váratlan helyzetekben. A munkadarab lefogásához használjon fémkapcsokat vagy satut. Az biztonságosabb mint a munkadarab lefogása kézzel és egyidejűleg szabad a keze a szerszám kezeléséhez. A munkaterületet tartsa tisztán és jól megvilágítva. A túltelített és megvilágítatlan munkaterület sérülést okozhat. Ne dolgozzon az elektromos szerszámmal robbanékony környezetben, mint a robbanékony gázok vagy poros anyagok mellett. Az elektromos szerszámban szikrázás következhet be, ami a robbanékony por vagy kigőzölgés meggyulladása okozhatja. Ne dolgozzon olyan anyaggal, ami azbesztet tartalmaz. Használjon légmaszkot a por ellen. A szerszámmal való munka közben tartson biztonságos távolságot a gyerekektől és más személyektől. A fi gyelemmegosztás a szerszám feletti ellenőrzés elvesztését okozhatja.

A használat célja

Ezt a szerszámot nem professzionális használatra tervezték. A terméket ne használja más célra, mint amire szolgál.

Biztonsági okokból a szerszám nem használható mint áramfejlesztő bármilyen más munkagéphez

és szerszámokhoz, ha az a gyártó által nincs kifejezetten megengedve.

Használati utasítások

A szer számot a használa ti útmuta tó leírása alapjá n kapcsolja be és üze meltesse, és t artsa be azu tasításoka t. Bármilyen ellenőrzés, karbantartás vagy javítás előtt a feltöltő kábelt húzza ki az áramhálózatból. A szerszámot jó üzemállapotban használja azokra a feladatokra, amikre tervezték. Csak jó látási viszonyok mellett dolgozzon vagy biztosítson mesterséges megvilágítást. Tiszta és rendezett munkaterületen dolgozzon. Győződjön meg, hogy a munkánál szilárd és stabil helyzetben van. Ne felejtse, hogy a leesés az egyik leggyakoribb oka a baleseteknek. Fém pléhek fúrásánál használjon satut és rakjon a pléh alá fadarabot. A forgó pléh nagy kockázatot jelent. Biztosítsa, hogy a fúrógép vagy csavarhúzó ne legyen használva áram alatt levő tárgyakon, hogy elkerülje az áramütést. A szerszám használata előtt győződjön meg, hogy ismeri az összes áramvezeték vagy kábel helyzetét a falakban (erre a célra használjon fémdetektort) A terméket ne használja és tartsa távol gyúlékony és illékony anyagoktól. A terméket ne tegye ki szélsőséges hőmérsékleteknek, közvetlen napfénynek, túl nagy nedvességnek és ne tegye túl poros környezetbe

Page 80

Használati utasítások

A terméket ne tegye fűtőtest, nyílt láng vagy más berendezések közelébe, amelyek hőforrások.

A terméket ne szöktellje le vízzel vagy más folyadékkal. A termékbe ne öntsön vizet vagy más

folyadékot. A terméket ne merítse vízbe vagy más folyadékba. A terméket soha se hagyja működésben felügyelet nélkül. Ne érintse a szerszám részeit, amíg nincsenek teljes nyugalomban. A szerszám zárt helyre elrakása előtt várja meg, amíg a motor kihűl.

Semmilyen esetben se javítsa a szerszámot maga és ne végezzen rajta semmilyen módosítást!

Minden javítást és szerelést bízza szakszervizre vagy az eladóra. A jótállási idő alatti termékbe beavatkozással elveszítheti a jótállási teljesítésre vonatkozó jogát.

A gyártó nem felel a termék és tartozékainak helytelen használatából adódó károkért (sérülés,

megégés, legőzölés, tűz, élelmiszer-megromlás stb.).

Árambiztonság

FIGYELEM: Olvassa el az összes biztonsági figyelmeztetést és utasítást. Ha nem tartja be

a fi gyelmeztetéseket és utasításokat, áramütés, tűz vagy komoly sérülés következhet be.

MEGJEGYZÉS: Őrizze meg ezeket a fi gyelmeztetéseket és utasításokat későbbi használatra. Az

„elektromos szerszám“ fogalom minden utasításban erre a hálózatról táplált szerszámra vonatkozik (ha tápkábellel rendelkezik) vagy elemről táplált szerszámra (tápkábel nélkül).

Az akkumulátoros szerszám töltőegysége bármilyen aljzathoz csatlakoztatható, amelyik az adot

szabványok szerint volt telepítve. Az aljzatban levő áram 230 V ~ 50 Hz kell legyen .

Húzza ki a feltöltőegységet, ha nem használja, a szerszámot kicseréli vagy karbantartást végeza

szerszámon.

A szerszám tápkábel dugójának meg kell felelnie az aljzatnak. A dugót soha semmilyen módon

ne módosítsa. A földeléssel védett szerszámnél ne használjon semmilyen dugó-átalakítót. A módosítatlan dugó és megfelelő aljzat csökkenti az áramütés veszélyét.

A szerszámmal munka közben ne érintsen földelt felületeket, mint pl. csövek, radiátorok, elektromos

fűtőtestek és hűtőgépek. A testének leföldelése esetén nő az áramütés veszélye.

Az elektromos szerszámot ne tegye ki esőnek vagy nedves környezetnek. Ha víz kerül az elektromos

szerszámb, nő az áramütés veszélye.

A tápkábellel óvatosan bánjon. Soha se használja a tápkábelt a szerszám áthelyezésére és ne

húzza, ha ki akarja húzni az aljzatból. Kerülje a kábel érintkezését zsíros, forró és éles tárgyakkal vagy mozgó részekkel. A sérült vagy összegabalyodott kábel növeli az áramütés veszélyét.

Az elektromos szerszám nedves környezetben működtetése esetém a táp áramkörben áramvédőt

kell használni (RCD). Az áramvédő (RCD) használata csökkenti az áramütés veszélyét.

FDV 10351-A

Page 81

AKK US FÚRÓ HASZNÁLATI ÚTMUTATÓ

Használati utasítások

Biztonsági utasítások az elemhez és a töltőegységhez

Csak a szerszámmal kapott elemet és töltőegységet használja. A töltőegységet csak 230 V feszültségű hálózati aljzathoz csatlakoztassa. Óvja az elemet és a töltőegységet a nedvességtől. A töltőegységet ne használja kint.

Húzza ki a töltőegységet a hálózati aljzatból, ha a töltőegységet nem használja, a töltőegység

tisztítása és karbantartása előtt.

Az elemnek speciális fi gyelmet szenteljen. Kerülje el az elem kemény felületre leesését és ne tegye

ki nyomásnak vagy más nagymértékű mechanikus hatásnak. Az elemet tartsa biztos távolságban nagymértékű hőtől és hidegtől.

Az elemet és töltőegységet ne akarja javítani vagy szétszerelni. Ha bármelyik rész sérült, a javítását

bízza szakképzett szerelőre vagy küldje javításra a szakszervizbe vagy az eladónak.

Az elemet csak 10 - 40 °C levegő hőmérsékletnél töltse. A feltöltött elemet a szerszám táplálására

üzemeltetési körülmények közt 0 - 50 °C hőmérsékletnél kell használni. Ha az elem nincs használva, száraz helyen tárolja 10 - 30 °C között.

FONTOS! VESZÉLY! Soha se zárja rövidre az elem érintkezőit és az elemet ne tegye ki nedvességnek. Az elemet ne tárolja együtt fémtárgyakkal és részekkel, amelyek az elem érintkezőinek rövidre zárását okozhatják. Az elem túlmelegedhetne, meggyulladhatna vagy felrobbanhatna.

Ha bárki érintkezésbe kerü az elektrolittal vagy más folyadékkal vagy anyaggal az elemből, azonnal

mossa le ezt az anyagot nagy mennyiségű vízzel. Ha az anyag szembe kerül, öblítse ki nagy mennyiségű vízzel és azonnal keressen fel orvost.

Az elemet ne dobja tűzbe vagy vízbe. Robbanás következhetne be. A tápelemet nem szabad

háztartási hulladék közé kidobni, tekintet nélkül arra, hogy használt vagy sem. Az érvényes előírásokkal összhangban az elemet a helyi gyűjtőtelepen vagy az eladóhelyen a „Használt elemek“ feliratú konténerbe adja le.

Csak a gyártó által meghatározott elemeket töltsön a töltőegységen. A töltőegység, amely egy fajta

elemhez szolgál, más elemmel használva tűzveszélyes.

Csak ehhez az elektromos szerszámhoz szolgáló elemeket használjon. Más elemek használata

sérülést vagy tüzet okozhat.

Ha az elemet nem használja, fémtárgyaktól mint pl. gemkapcsok, érmék, kulcsok, csavarok és más

apró fémtárgyaktól távol tárolja, amik az elem rövidzárlatát okozhatják. Az elemek érintkezőinek rövidre zárása égési sérülést vagy tüzet okozhat.

Page 82

Karbantartás és tárolás

7. KARBANTARTÁS ÉS TÁROLÁS

Karbantartás

FIGYELEM: Húzza ki a feltöltőegységet, ha nem használja, a szerszámot kicseréli vagy karbantartást

végez a szerszámon.

Ez a szerszám nem igényel semmilyen különleges karbantartást. Ugyanez érvényes a szerszám

elektromos részeire. Ellenőrizze, hogy a szerszám nem mutatja-e elhasználódás jeleit. Ha sérül a töltőegység (burkolat, vezeték vagy konnektor), biztosítsa azonnali cseréjét a szakszervizben. A szerszám rendszeres karbantartása annak hosszú élettartamát és teljesítményét biztosítja.

Használat előtt mindig szemmel ellenőrizze, a szerszám valamelyik része nem elhasználódott vagy

sérült-e. A sérült vagy elhasználódott részeket cserélje ki. Ahhoz, hogy a szerszám műszakilag kiegyensúlyozott legyen, az elhasználódott vagy sérült eszközök egész készletét cserélje ki. Az elhasználódott vagy sérült részeket csak szakszerviz vagy az eladó cserélheti ki. Tisztítás előtt mindig csatlakoztassa le a terméket az áramhálózatról. A termék külső részeinek tisztítására használjon langyos vízbe mártott fi nom rongyot. Ne használjon durva tisztítószereket, hígítót, oldószert, különben sérülhet a termék külseje. A szerszámot ne tisztítsa folyó víz alat t és ne is merítse vízbe. A munkaeszköz cseréje után győződjön meg, hogy az jól biztosítva van a tároló helyzetben. Ne használjon olyan munkaeszközöket, amelyek nem rakhatóak a tartóba a tárban.

Ne terhelje túl az elektromos szerszámot. A munkához megfelelő elektromos szerszámot használjon.

A helyes elektromos szerszámmal a munka jobban és biztonságosabban lesz elvégezve. Ha ne m kapcsolható b e vagy ki a szerszám a f őkapcsolóval, a sze rszámmal ne dolg ozzon.Mindene lektromo s szerszám nem működő fokapcsolóval veszélyes és meg kell javítani.

Ha a szerszámot nem használja, tartsa gyerekektől távol és a szerszám használatát nem ismerő

vagy ezt az útmutatót nem olvasó személyeknek ne engedje, hogy a szerszámot használják. Az elektromos szerszám szakavatatlan személy kezében veszélyes.

Rendszeresen végezze el az elektromos szerszám karbantartását. Ellenőrizze a mozgó részek

kilengését vagy beragadását, az egyes részek sérülését és más körülményeket, amelyek befolyásolhatják a szerszám működését. Ha a szerszám sérült, használat előtt javíttassa meg. Sok balesetet az elhanyagolt karbantartás okoz. A rendesen karban tartott élekkel rendelkező vágó szerszámok kevésbé hajlamosan beakadni a munkadarabban és jobb velük dolgozni.

A vágószerszámokat tartsa élesen és tisztán. A rendesen karban tartott élekkel rendelkező vágó

szerszámok kevésbé hajlamosan beakadni a munkadarabban és jobb velük dolgozni

Az elektromos szerszámot, tartozékokat, munkaeszközöket stb. ezen utasítások szerint használja,

az adott elektromos szerszámnak megfelelő módon és vegye fi gyelembe a munkakörnyezeti feltételeket és a végzendő munkát. Az elektromos szerszám más célokra használata, mint amire szolgál, veszélyes lehet.

A sérült kapcsolókat a szakszervizben vagy az eladónál ki kell cserélni. Ne használjon olyan

elektromos szerszámot, amit nem lehet be- vagy kikapcsolni.

FDV 10351-A

Page 83

AKK US FÚRÓ HASZNÁLATI ÚTMUTATÓ

Karbantartás és tárolás

Ne hagyja bekapcsolva az elektromos szerszámot felügyelet nélkül. A szerszámot elrakás előtt

mindig kapcsolja ki és várja meg, amíg teljesen leáll. Használjon hallásvédelmet. A túl nagy zaj halláskárosodást okozhat.

Olyan munka végzéésénél, aminél a munkaeszköz rejtett áramvezetékkel kerülhet érintkezésbe,

az elektromos szerszámot tartsa a fogásra szolgáló szigetelt részeknél. A munkaeszköz, amelyik érintkezésbe kerül áram alatt levő vezetékkel, a szigeteletlen részek áramvezetését okozza és áramütéshez vezethet. A javítások érdekében lépjen kapcsolatba a szakszervizzel vagy eladóval, akik eredeti pótalkatrészeket használnak. Így biztosítja az elektromos szerszám helyes működését.

FIGYELEM: Bármilyen, ebben a használati útmutatóban nem ajánlott tartozék vagy eszköz használata növelheti a sérülés kockázatát. Csak eredeti pótalkatrészeket használjon..

A szerszámot tisztítsa meg minden munka befejezése után.

Ne használjon elhasználódott vagy sérült fúrófejet és csavarozó toldalékot. Az ilyen eszközök

a motor túlterhelését és kisebb hatékonyságot okozhatnak. Különösen szenteljen fi gyelmet arra, hogy ne károsodjon a motor olaj vagy víz miatt.

Rendszeresen ellenőrizze, hogy a szerszám nem sérült-e a használat miatt. Győződjön meg,

hogy minden rész helyesen vannak csatlakoztatva és ne használja ezt a terméket, ha sérült vagy hiányzik valamelyik része.

Az elem töltőegységbe helyezésénél győződjön meg, hogy az elem helyes módon volt behelyezve

és az elemek és az érintkezések között nincs semmilyen anyag, pl. szennyeződés.

Az elemet és töltőegységet óvja a hőtől és napsugárzástól. Ezt a terméket ne tegye ki nagymértékű

hőnek. A töltőegységet ne használja kint. A szerszámhoz kizárólag csak a tartozék töltőegységet használja. Ha sérülés vagy meghibásodás történik, lépjen kapcsolatba a szakszervizzel vagy az eladóval.

Tárolás

A szerszámot száraz helyen tárolja elegendő távolságban hőforrásoktól vagy veszélyes gőzöktől.

A szerszámra ne tegyen semmilyen más tárgyat.

Page 84

HU 84

Műszaki adatok

8. MŰSZAKI ADATOK

Akkumulátoros fúrógép:

Névleges feszültség 14,4 V Fordulatszám üresben 0 - 400 / 0 - 1500 rpm Elem 1,3 Ah, Li-ion Forgatónyomaték 15 + 1 ( helyzet a fúrás beállításához) Max. átmérő Ø 10 mm Akusztikai nyomásszint 77,8 dB, K = 3 dB Akusztikai teljesítményszint 88.8 dB, K = 3 dB

Töltőegység:

Tápfeszültség 230 V Frekvencia 50 Hz Töltési idő 1 óra

Rezgések:

Használati útmutató - nyelvi változat.

A szöveg és műszaki paraméterek változtatásának joga fenntartva.

ah.D1 = 0,670 ms-2, K = 1,5 ms

-2

A szöveg, kivitel és műszaki specifi kációk előzetes fi gyelmeztetés nélkül változhatnak és a változtatások joga fenntartva.

FDV 10351-A

Page 85

AKK US FÚRÓ HASZNÁLATI ÚTMUTATÓ

Megsemmisítés

9. MEGSEMMISÍTÉS

UTASÍTÁSOK ÉS TÁJÉKOZTATÓ A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓAN

A használt csomagolóanyagokat az önkormányzat által kijelölt hulladéklerakó helyre helyezze el!

HASZNÁLT ELEKTROMOS ÉS ELEKTRONIKUS BERENDEZÉSEK MEGSEMMISÍTÉSE

Ez a jelzés a terméken vagy a kísérő dokumentációban azt jelzi, hogy az elektromos vagyelektronikus termék nem dobható háztartási hulladék közé. A helyes megsemmisítéshez és újrafel használáshoz ezen ter mékeket kijelölt hul ladékgyűjtő hel yre adja le. Az EU orszá gaiban vagy más európai országokban a termékek visszaválthatóak az eladóhelyen azonos új termék vásárlásánál. A termék helyes megsemmisítésével segít megelőzni az élőkörnyezetre és emberi egészségre kockázatos lehetséges veszélyek kialakulását amelyek a hulladék helytelen kezelésével adódhatnának. További részletekről érdeklődjön a helyi hatóságnál vagy a legközelebbi gyűjtőhelyen. Az ilyenfajta hulladék helytelen megsemmisítése a helyi előírásokkal összhangban bírsággal sújtható.

Vállalkozások számára a Európai Unióban

Ha meg akarja semmisíteni az elektromos vagy elektronikus berendezést, kérje a szükséges információkat az eladójától vgy beszállítójától

Megsemmisítés Európai Unión kívüli országban

Ez a jelzés az Európai Unióban érvényes. Ha meg akarja semmisíteni a terméket, kérje a szükséges információkat a helyes megsemmisítésről a helyi hivataloktól vagy az eladójától

Ez a termék teljesíti minden rá vonatkozó EU irányelv alapvető követelményét.

Változtatások a szövegben, kivitelben és műszaki jellemzőkben előzetes fi gyelmeztetés nélkül történhetnek és minden módosításra vonatkozó jog fenntartva.

Page 86

HU 86

10.

Termék / márka: AKKUMULÁTOROS FÚRÓGÉP / FIELDMANN/ FIELDMANN

Típus / modell: FDV 10351-A ...................................................................................14,4 V DC / 1300mAh

A termék az alább felsorolt előírásoknak:

és szabványoknak megfelel:

Megfelelőségi nyilatkozat

ES MEGFELELŐSÉGI NYILATKOZAT

Az Európai Parlament és a Tanács 2006/95/EK irányelve ( 2006. december 12. ) a meghatározott

feszültséghatáron belüli használatra tervezett elektromos berendezésekre vonatkozó tagállami jogszabályok összehangolásáról (kodifikált változat) (EGT vonatkozású szöveg).

Az Európai Parlament és a Tanács 2004/108/EK irányelve (2004. december 15.) az elektromágneses összeférhetőségre vonatkozó tagállami jogszabályok közelítéséről és a 89/336/EGK irányelv hatályon kívül helyezéséről. Az Európai Parlament és a Tanács 2006/42/EK irányelve (2006. május 17.) a gépekről és a 95/16/EK irányelv módosításáról (átdolgozás). Az Európai Parlament és a Tanács 2002/95/EK irányelve (2003. január 27.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról.

EN 60745-1:2009/A11:2010

EN 60745-2-1:2010 EN 60745-2:2:2010

EN55014-1:2006/A2:2011 EN55014-2:1997/A2:2008

CE jel: ...................................................................................................................................................................................................... 16

A FAST ČR, a.s. társaság, jogosult a gyártó nevében eljárni.

Gyártó:

FAST ČR, a.s. Černokostelecká 1621, 251 01 Prága, Cseh Köztársaság ASZ: CZ26726548

Kelt Prágában, 2016. 04.01-án

Név: Ing. Zdeněk Pech

Az igazgatóság elnöke Aláírás és bélyegzők:

FDV 10351-A

Page 87

AKK US FÚRÓ HASZNÁLATI ÚTMUTATÓ

Page 88

FDV 10351-A

Page 89

WIERTARKO-WKRĘTARKI INSTRUKCJA OBS ŁUGI

Spis treści

INSTRUKCJA UŻYCIA

Dziękujemy za zakupienie tej wiertarki akumulatorowej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu.

SPIS TREŚCI

ZAŁĄCZNIK Z RYSUNKAMI ................................................................................................................................3

OGÓLNE ZASADY BEZPIECZEŃSTWA ...................................................................................................... 90

Ważne instrukcje dotyczące bezpieczeństwa

Opakowanie

Instrukcja obsługi

SYMBOLE .............................................................................................................................................................. 96

OPIS URZĄDZENIA I ZAWARTOŚĆ DOSTAWY ....................................................................................... 97

Opis maszyny Zawartość opakowania

URUCHOMIENIE .................................................................................................................................................97

Ładowanie urządzenia Uchwyt wiertarski Regulacja momentu

Włączenie/wyłączanie

WSKAZÓWKI DOTYCZĄCE PRAWIDŁOWEGO UŻYTKOWANIA .................................................... 99

Wkręcanie Wiercenie

Wskaźnik LED doładowania akumulatora

Oświetlenie powierzchni roboczej

Pozostałe rady dotyczące wiercenia

Nadmierne obciążenie

WSKAZÓWKI DOTYCZĄCE UŻYCIA ........................................................................................................... 101

Obsługa Przeznaczenie

Wskazówki dotyczące użytkowania

Bezpieczeństwo elektryczne

Wskazówki bezpieczeństwa dotyczące akumulatorów i ładowarki

KONSERWACJA I PRZECHOWYWANIE ................................................................................................... 104

Konserwacja Przechowywanie

DANE TECHNICZNE .......................................................................................................................................... 106

LIKWIDACJA ......................................................................................................................................................... 107

10.

ES DEKLARACJA ZGODNOŚCI ..................................................................................................................108

Page 90

FDV 10351-A

Ogólne przepisy bezpieczeństwa

82PL Ogólne przepisy bezpieczeństwa

1. OGÓLNE PRZEPISY BEZPIECZEŃSTWA

UWAGA! Przed użyciem należy uważnie przeczytać instrukcję użytkowania.

Ważne uwagi dotyczące bezpieczeństwa

Produkt należy starannie rozpakować, należy zwrócić uwagę na wyjęcie z opakowania wszystkich części produktu. Produkt należy przechowywać w miejscu suchym, zabezpieczyć przed dostępem dzieci. Przeczytać wszelkie uwagi i instrukcje. Zaniedbania w stosunku do uwag i instrukcji mogą być powodem urazu, pożaru i/lub ciężkiego zranienia.

Opakowanie

Produkt jest zapakowany do opakowania chroniącego go przed uszkodzeniem w czasie transportu. Opakowanie jest surowcem wtórnym i należy poddać je recyklingowi.

Instrukcja obsługi

Przed rozpoczęciem korzystania z urządzenia należy zapoznać się z poniższymi przepisami bezpieczeństwa i instrukcją obsługi. Należy zapoznać się z elementami obsługi i właściwym korzystaniem z urządzenia. Instrukcje należy przechowywać w celu późniejszego z niej korzystania. Przez okres trwania gwarancji zaleca się przechowanie oryginalnego opakowania wraz z materiałami opakunkowymi, dokument zakupu i kartę gwarancyjną. Przechowanie opakowania ułatwi w przyszłości ewentualny transport urządzenia (przeprowadzka, odesłanie do naprawy).

Uwaga: Jeżeli nastąpi przekazanie urządzenia innym użytkownikom, należy przekazać również instrukcję obsługi. Stosowanie się do zaleceń zawartych w instrukcji zapewni właściwe użytkowanie urządzenia. Instrukcja obsługi zawiera również instrukcje konserwacji urządzenia i napraw.

Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe w wyniku nie stosowania się do niniejszej instrukcji obsługi.

Page 91

WIERTARKO-WKR˜TARKI INSTRUKCJA OBSŁUGI

Ogólne uwagi dotyczące bezpieczeństwa

PLOgólne uwagi dotyczące bezpieczeństwa

OGÓLNE UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Należy zapoznać się z niniejszymi uwagami dotyczącymi bezpieczeństwa, zapamiętać je i przechowywać

UWAGA! Podczas użytkowania maszyn i narzędzi elektrycznych należy stosować

się do poniższych uwag w celu uniknięcia porażenia prądem elektrycznym, zranienia i niebezpieczeństwa wywołania pożaru. Pod pojęciem „narzędzia elektryczne” dla celów poniżej zamieszczonych uwag rozumie się narzędzie elektryczne zasilane z instalacji elektrycznej (przewód zasilający) jak również narzędzie zasilane z akumulatora (bez przewodu zasilającego). Należy przechować wszystkie ostrzeżenia i zalecenia w celu wykorzystania w przyszłości.

Środowisko pracy

Stanowisko pracy należy utrzymywać w czystości i dbać o prawidłowe oświetlenie. Bałagan i miejsca nie doświetlone na stanowisku pracy bywają przyczyną wypadków. Należy uprzątnąć narzędzia w danej chwili nie używane. Nie używać narzędzi elektrycznych w środowisku zagrożonym pożarem lub wybuchem, tzn. tam gdzie występują ciecze palne, gazy lub zapylenie. W narzędziu elektrycznym powstaje iskrzenie na komutatorze, mogące powodować zapalenie oparów lub pyłu. Przy użytkowaniu narzędzia elektrycznego nie dopuszczać do stanowiska pracy osób postronnych i dzieci! Przeszkadzanie w pracy może spowodować utratę kontroli nad wykonywaną czynnością. Nigdy nie należy pozostawiać narzędzi elektrycznych bez nadzoru. Nie dopuszczać zwierząt w pobliże urządzeń.

Bezpieczeństwo użytkowania urządzeń elektrycznych

Wtyczka przewodu zasilania musi być zgodna z gniazdkiem sieciowym. Nigdy nie należy naprawiać wtyczki. Narzędzia zaopatrzonego we wtyczkę wyposażoną w kontakt ochronny nie należy przyłączać do zasilania używając trójnika lub innego adaptera. Nieuszkodzone wtyczki i odpowiednie gniazdka sieciowe zapobiegają porażeniu prądem elektrycznym. Uszkodzone lub splątane przewody zasilające zwiększają zagrożenie porażenia prądem elektrycznym. Jeżeli przewód zasilający jest uszkodzony, należy wymienić go na nieuszkodzony, który można zakupić w autoryzowanym zakładzie naprawczym lub u importera. Wystrzegać się w czasie pracy dotykania przedmiotów uziemionych, jak np. instalacja wodociągowa, grzejniki, kuchenki elektryczne i lodówki. Niebezpieczeństwo porażenia prądem elektrycznym jest większe, jeżeli występuje bezpośredni kontakt z ziemią.

Page 92

FDV 10351-A

Ogólne uwagi dotyczące bezpieczeństwa

84PL Ogólne uwagi dotyczące bezpieczeństwa

Nie narażać narzędzi elektrycznych na bezpośredni kontakt z deszczem, wilgocią. Nie wolno dotykać narzędzi elektrycznych mokrymi rękoma. Nie należy myć narzędzi elektrycznych pod bieżącą wody ani zanurzać ich we wodzie. Nie używać przewodu zasilającego do celów innych, niż wynika to z jego przeznaczenia. Nigdy nie należy przenosić i ciągnąć urządzeń elektrycznych za przewód zasilający. Nie wyłączać wtyczki pociągając za przewód. Chronić przewody zasilające przed uszkodzeniem mechanicznym spowodowanym przez ostre lub gorące przedmioty. Narzędzie elektryczne jest przystosowane wyłącznie do zasilania prądem elektrycznym zmiennym. Zawsze należy sprawdzić, czy napięcie elektryczne odpowiada wartości zamieszczonej na tabliczce znamionowej narzędzia. Nigdy nie należy używać narzędzia z uszkodzonym przewodem zasilania lub wtyczką, które spadło na podłoże i jest w jakimś stopniu uszkodzone. W przypadku używania przedłużacza należy sprawdzić, czy jego parametry techniczne odpowiadają danym umieszczonym na tabliczce znamionowej narzędzia. Jeżeli narzędzie elektryczne używane jest poza pomieszczeniem zadaszonym, należy stosować przedłużacz odpowiedni do użytkowania poza pomieszczeniami zadaszonymi. W razie stosowania przedłużaczy nawiniętych na bęben, konieczne jest ich rozwinięcie , aby nie dopuścić do przegrzania przewodu. Jeżeli narzędzie elektryczne jest użytkowane w dużych pomieszczeniach lub na zewnątrz budynku, dozwolone jest jego użytkowanie, jeżeli jest podłączone do instalacji zaopatrzonej w wyłącznik różnicowoprądowy/RCD/ < 30 mA. Korzystanie z instalacji wyposażonej w wyłącznik różnicowoprądowy /RCD/ zmniejsza ryzyko porażenia prądem elektrycznym. Ręczne narzędzia elektryczne należy chwytać wyłącznie za izolowane uchwyty, dlatego że podczas pracy może nastąpić kontakt urządzenia tnącego lub wiercącego z ukrytym przewodem elektrycznym lub z przewodem zasilającym narzędzie.

Bezpieczeństwo osób

Podczas użytkowania narzędzia elektrycznego należy zachować maksymalną ostrożność i uwagę przy wykonywaniu danej czynności. Należy skoncentrować się na wykonywanej pracy. Nie należy wykonywać prac z użyciem narzędzia elektrycznego w stanie zmęczenia, będąc pod wpływem narkotyków, alkoholu lub leków. Nawet chwilowa nieuwaga może spowodować wypadek. Podczas pracy z użyciem narzędzia elektrycznego nie należy jeść, pić, palić. Należy stosować środki ochrony osobistej. Zawsze należy stosować ochronę oczu. Stosować środki ochrony osobistej odpowiednie dla danego rodzaju prac. Środki ochrony takie jak np. maseczka oddechowa, obuwie o podeszwie antypoślizgowej, przykrycie głowy lub ochronniki słuchu używane stosownie do warunków wykonywanej pracy obniżają ryzyko spowodowania wypadku.

Page 93

WIERTARKO-WKR˜TARKI INSTRUKCJA OBSŁUGI

Ogólne uwagi dotyczące bezpieczeństwa

PLOgólne uwagi dotyczące bezpieczeństwa

Należy wystrzegać się przypadkowego włączenia narzędzia. Nie przemieszczać narzędzia podłączonego do sieci elektrycznej, z palcem na włączniku. Przed podłączeniem narzędzia do sieci należy sprawdzić, czy włącznik jest w położeniu „wyłączony”. Przemieszczanie narzędzia z palcem na włączniku lub włączanie do gniazdka sieciowego z załączonym włącznikiem może być przyczyną wypadku. Przed włączeniem narzędzia należy usunąć wszystkie klucze i przyrządy użyte do regulacji. Klucz do regulacji lub przyrząd, pozostawiony w obracającej się części narzędzia elektrycznego może być przyczyną wypadku. Przy pracy należy zajmować stabilną pozycję i równowagę. Pracować tylko w bezpiecznym zasięgu. Nigdy nie należy przeceniać własnych możliwości. Nie używać narzędzi elektrycznych będąc zmęczonym. Należy stosować odpowiedni ubiór. Stosować ubranie robocze. Nie zakładać luźnych ubrań ani nie zakładać biżuterii. Uważać, aby włosy, odzież, rękawice nie znalazły się w zasięgu obracających się lub rozgrzanych elementów narzędzia elektrycznego. Podłączyć urządzenie do odsysania pyłu. Jeżeli narzędzie posiada opcję podłączenia do urządzenia do wychwytywania lub odsysania pyłu, należy je prawidłowo podłączyć i używać. Stosowanie takiego urządzenia może ograniczyć zagrożenia powodowany przez powstający w trakcie pracy pył. Element obrabiany należy odpowiednio zamocować. Należy stosować ściski stolarskie lub imadło do mocowania obrabianego elementu. Nie pracować z narzędziem elektrycznym będąc pod wpływem alkoholu, narkotyków, leków lub substancji uzależniających. Urządzenie nie może być obsługiwane przez osoby (także dzieci) o obniżonych zdolnościach manualnych lub psychicznych lub nie posiadające odpowiedniego doświadczenia i umiejętności jeżeli nie pozostają pod bezpośrednim nadzorem lub, które nie zostały odpowiednio przeszkolone przez osoby odpowiedzialne za ich bezpieczeństwo. Konieczny jest nadzór zapobiegający dostępowi dzieci do narzędzi.

Użytkowanie narzędzia elektrycznego i jego konserwacja

W razie wystąpienia problemów w pracy narzędzia należy odłączyć je od zasilania elektrycznego, tak samo należy postąpić przed przystąpieniem do czyszczenia lub konserwacji, przy każdym przemieszczaniu narzędzia i po zakończeniu pracy! Nigdy nie wolno używać do pracy narzędzia uszkodzonego. Jeżeli narzędzie zacznie emitować nienormalny dźwięk lub zapach, natychmiast należy przerwać pracę. Nie należy przeciążać narzędzia elektrycznego. Narzędzie elektryczne będzie pracować wydajniej i bezpieczniej, jeżeli będzie eksploatowane na obrotach, dla których zostało zaprojektowane. Zawsze należy używać narzędzie sprawne, przeznaczone do wykonywania danej pracy. Odpowiednie narzędzie będzie lepiej i bezpieczniej wykonywać pracę dla wykonywania której zostało zbudowane.

Page 94

FDV 10351-A

Ogólne uwagi dotyczące bezpieczeństwa

86PL Ogólne uwagi dotyczące bezpieczeństwa

Nie użytkować narzędzia elektrycznego, którego nie można bezpiecznie włączyć i wyłączyć używając zainstalowanego włącznika. Użytkowanie takiego narzędzia jest niebezpieczne. Uszkodzony włącznik musi być naprawiony przez autoryzowany zakład naprawczy. Narzędzie należy odłączyć od zasilania zanim przystąpi się do jego regulacji, wymiany oprzyrządowania lub konserwacji. Będzie to przeciwdziałać przypadkowemu uruchomieniu. Nie użytkowane narzędzia elektryczne należy uprzątnąć i schować je poza zasięgiem dostępu dzieci i osób niepowołanych. Narzędzie elektryczne w niedoświadczonych rękach może być niebezpieczne. Narzędzia elektryczne należy przechowywać w suchym i zabezpieczonym miejscu. Narzędzia elektryczne należy utrzymywać w dobrym stanie. Regularnie należy sprawdzać ustawienie części ruchomych i ich ruchomość. Sprawdzać, czy nie doszło do uszkodzenia osłon lub innych elementów, co może wpływać na bezpieczeństwo użytkowania narzędzia. Jeżeli narzędzie jest uszkodzone, przed kolejnym użytkowaniem należy spowodować jego naprawę. Wiele wypadków jest spowodowanych z powodu niewłaściwego stanu narzędzia. Przyrządy przeznaczone do cięcia muszą być ostre i czyste. Prawidłowo zadbane i naostrzone narzędzia ułatwiają wykonywanie pracy, przeciwdziałają wypadkom i praca z użyciem takich przyrządów jest łatwa w kontrolowaniu wykonywanej czynności. Zastosowanie innego oprzyrządowania, niż wymienione w instrukcji obsługi może spowodować uszkodzenie narzędzia i stanowić przyczynę wypadku. Narzędzia elektryczne ich oprzyrządowanie, przyrządy robocze należy stosownie z niniejszymi zaleceniami i w sposób przewidziany dla danego narzędzia elektrycznego, biorąc pod uwagę warunki wykonywanej pracy i jej rodzaj. Używanie narzędzia do innych celów może powodować powstanie zagrożenia.

Użytkowanie narzędzia zasilanego z akumulatora

Przed włożeniem akumulatora należy upewnić się, że wyłącznik znajduje się w pozycji „0 – wyłączone”. Zainstalowanie akumulatora w narzędziu włączonym może skutkować wypadkiem. Do ładowania akumulatora należy używać ładowarki zalecanej przez producenta. Stosowanie ładowarki innego typu może skutkować uszkodzeniem akumulatora i powstaniem pożaru. Stosować akumulatory przeznaczone dla danego narzędzia. Stosowanie innych akumulatorów może powodować zranienie lub powstanie pożaru. Jeżeli akumulator nie jest użytkowany, należy przechowywać go w oddaleniu od przedmiotów metalowych, które mogłyby spowodować zwarcie biegunów akumulatora. Zwarcie w akumulatorze może skutkować poranieniem, poparzeniem jak również może spowodować powstanie pożaru.

Page 95

WIERTARKO-WKR˜TARKI INSTRUKCJA OBSŁUGI

Ogólne uwagi dotyczące bezpieczeństwa

PLOgólne uwagi dotyczące bezpieczeństwa

Z akumulatorami należy postępować ostrożnie. Nieostrożne obchodzenie się z akumulatorem może spowodować wyciek substancji chemicznej z akumulatora. Należy wystrzegać się kontaktu z ta substancją a jeżeli do tego dojdzie należy skażone miejsce spłukać pod bieżącą wodą. Jeżeli substancja chemiczna dostanie się do oczu należy natychmiast udać się po pomoc medyczną. Substancja chemiczna z akumulatora może być przyczyną groźnego zranienia.

Serwis

Samowolnie nie można wykonywać wymiany części, napraw i ingerować w budowę narzędzia. Naprawy należy powierzyć wykwaliﬁkowanym pracownikom. Każda samowolna naprawa lub zmiana w budowie narzędzia jest niedopuszczalna bez zgody naszej ﬁrmy (w wyniku może nastąpić wypadek). Narzędzia elektryczne należy naprawiać w autoryzowanym zakładzie naprawczym. Należy stosować oryginalne lub zalecane części zamienne. Zapewnia to bezpieczeństwo użytkownika i narzędzia.

Page 96

Symbole

PLSymbole

2. SYMBOLE

PLSymbole

2. SYMBOLE

Podwójna izolacja.

Przeduruchomieniem urządzenia należy dokładnie zapoznać się z instrukcja obsługi.

Niniejszy produkt został wyprodukowany zgodniezobowiązującymi normami.

Sprztochronny dla oczuę

PLSymbole

Podwójna izolacja.

Przeduruchomieniem urządzenia należy dokładnie zapoznać się z instrukcja obsługi.

Niniejszy produkt został wyprodukowany zgodniezobowiązującymi normami.

Sprztochronny dla oczuę

Srztochronny dla uszuę

2. SYMBOLE

Niniejszy produkt został wyprodukowany zgodniezobowiązującymi normami.

Przeduruchomieniem urządzenia należy dokładnie zapoznać się z instrukcja obsługi.

Srztochronny dla uszuę

Gwint przyrządut.

FDV 10351-A

Page 97

WIERTARKO-WKRĘTARKI INSTRUKCJA OBS ŁUGI

Opis urządzenia i zawartość dostawy | Uruchomienie

3. OPIS URZĄDZENIA I ZAWARTOŚĆDOSTAWY

Opis maszyny (por. rys. 1)

A) Szybkozaciskowy uchwyt wiertarski B) Gniazdo sterowania do regulacji momentu obrotowego i młotkiem

C) Przełącznik kierunku obrotów do przodu/wstecz i zabezpieczający przełącznik pozycji neutralnej D) Włącznik E) Rękojeść F) Wyświetlacz LED wskazujący stopień doładowania akumulatorów G) Akumulatory H) Przełącznik 2 prędkości

oświetlenie powierzchni roboczej

Opis maszyny (por. rys. 2)

1) Adapter akumulatora

Akumulator

Zawartość opakowania

Wyjmij ostrożnie maszynę z opakowania i sprawdź, czy następujące części są kompletne:

Akumulatorowa wiertarka z akumulatorem Stacja ładująca akumulatora Instrukcja obsługi

Jeśli brakuje części lub są one uszkodzone, zwróć się o pomoc do sprzedawcy, u którego maszyna została zakupiona.

4. URUCHOMIENIE

Ładowanie urządzenia

Postępuj krok za krokiem zgodnie z instrukcją, orientując się za pomocą rysunków, aby wykonanie montażu było jak najłatwiejsze.

1. Wyjmij akumulator z urządzenia: wciśnij przycisk zwalniający i wyciągnij akumulator w kierunku na dół.

2. Postaw ładowarkę na stole w pobliżu gniazdka sieciowego.

3. Włóż akumulator prawidłowo do ładowarki.

Uwaga: Akumulator można włożyć do ładowarki wyłącznie w jeden sposób.

Page 98

Uruchomienie

4. Podłącz kabel ładowarki do gniazdka sieciowego. W tym momencie będzie świecić zielona i czerwona kontrolka.

5. Po całkowitym naładowaniu akumulatora będzie nadal świecić zielona kontrolka, a czerwona kontrolka zgaśnie.

6. Po zakończeniu ładowania odłącz ładowarkę od gniazdka sieciowego.

Przed pierwszym użyciem akumulator musi być całkowicie doładowany. Przed pierwszym użyciem zaleca się ładowanie akumulatora przez 3 - 5 godzin.

Uchwyt wiertarski (por. rys. 3)

Jeśli chcesz otworzyć uchwyt wiertarski, chwyć za tylną część uchwytu i przekręcaj jego przednią część w kierunku odwrotnym do ruchu wskazówek zegara. Wsuń do uchwytu odpowiednie narzędzie. Przy dokręcaniu przekrę caj przednią częś ć uchwytu (i p rzytr zymuj jednocze śnie jego tyl ną część) w kierunku zgo dnym z ruchem wskazówek zegara i upewnij się, czy szczęki uchwytu obejmują mocno i równomiernie narzędzie robocze.

Regulacja momentu i młotkiem (por. rys. 4)

Regulacja momentu pozwala na idealne nastawienie mocy wkręcania. Do dyspozycji jest 15 pozycji + 1

1. pozycja do nastawienia wiercenia. Pozycje te można wybierać poprzez przekręcanie gniazda sterowania. Niskie wartości są przeznaczone do małych wkrętów i miękkich materiałów. Wysokie wartości są przeznaczone do dużych wkrętów i twardych materiałów.

2. Jeśli korzystasz z regulacji momentu, sprzęgło będzie pracować na wybranym ustawieniu. Jest to idealne przy wielokrotnym wkręcaniu, kiedy wszystkie wkręty należy wkręcić na tę samą głębokość.

3. Należy zaczyna ć na najniższy m ustawieniu i z większać war tość momen tu aż do osiągnię cia odpowiedni ego ustawienia.

Włączenie/wyłączanie (por. rys. 5)

UWAGA: Włączaj urządzenie lub uruchamiaj włącznik ostrożnie, zgodnie z zaleceniami producenta.

Aby włączyć naładowane urządzenie, wciśnij włącznik (nr 1). Aby wyłączyć urządzenie, zwolnij włącznik. Dojdzie do zatrzymania obrotów uchwytu.

1. Upewnij się, czy do urządzenia jest podłączony akumulator.

2. Włącz urządzenie poprzez wciśnięcie włącznika uruchamiającego

3. Ciśnienie wywierane na włącznik uruchamiający określa obroty robocze uchwytu. Im większą siłą

oddziałujesz na włącznik, tym wyższe są obroty uchwytu.

4. Jeśli chcesz, aby uchwyt obracał się do przodu, wciśnij przełącznik pracy do przodu/wstecz (nr 2) w

kierunku w lewo. Jeśli chcesz, aby uchwyt obracał się wstecz, wciśnij przełącznik pracy do przodu/wstecz w kierunku w prawo.

5. Jeśli wiertarka nie jest używana, nastaw przełącznik pracy do przodu/wstecz (nr 2) na pozycję neutralną

(pośrodku), aby nie dopuścić do przypadkowego uruchomienia.

FDV 10351-A

Page 99

WIERTARKO-WKRĘTARKI INSTRUKCJA OBS ŁUGI

Uruchomienie | Wskazówki dotyczące prawidłowego użytkowania

Upewnij się, czy wiertło lub nasadka wkręcająca są prawidłowo osadzone Prze d włączeniem wie rtarki wier tło/nasadka wkręc ająca muszą być poł ożone bezpośredni o na obrabianym materiale. W przeciwnym razie mogłoby dojść do uszkodzenia obrabianego materiału lub wiertła/nasadki wkręcającej. Przed rozpoczęciem pracy zawsze sprawdź kierunek obrotów wiertła. Po zwolnieniu wł ącznika uruchamiającego dojdzie do uruchomienia automatycznego systemu hamowania. Uchwyt wiertarski przestanie się automatycznie obracać

5. WSKAZÓWKI DOTYCZĄCE

PRAWIDŁOWEGO UŻYTKOWANIA

Przed pierwszym użyciem całkowicie naładuj akumulator. Zadbaj o to, aby zostały użyte wiertła i nasadki przeznaczone do odpowiednich zadań oraz by były prawidłowo przymocowane. Upewnij się, czy przełącznik pracy jest nastawiony na odpowiedni kierunek obracania.

UWAGA: Przed wymianą narzędzi roboczych lub przed dokonaniem kalibracji zawsze zadbaj o to, aby z

urządzenia został wyjęty akumulator.

UWAGA: Pył tworzący się podczas ostrzenia, cięcia, wiercenia i innych czynności może w niektórych przypadkach zawierać substancje chemiczne mogące spowodować problemyzdrowotne. Oto wybrane przykłady takich substancji: a) Ołów z warstw malarskich zawierających ołów. b) Cement i inne produkty budowlane. c) Drewno opracowane chemicznie.

Wkręcanie

1. Przed rozpoczęciem wkręcania wkrętów w drewno należy najpierw wywiercić w obrabianym materiale

odpowiedni otwór. W ten sposób zapobiegniesz ruchom wiertła i narzędzi na powierzchni obrabianego materiału, co mogłoby spowodować jego uszkodzenie.

2. Podczas wkręcania zaleca się wykorzystywanie niskich obrotów.

3. Włóż narzędzie do głowicy wkrętu i ostrożnie wkręć wkręt do otworu.

4. Zaleca się dokonywanie dokręcania na najniższej wartości momentu i stopniowe zwiększaniewartości momentu, aż do osiągnięcia odpowiedniej wartości.

Wiercenie

1. Podczas wi ercenia w drewnie nie nal eży korzyst ać z regulacji moment u. Wybierz poz ycję do standardowego

wiercenia.

2. Podczas wiercenia w drewnie używaj wkrętów do drewna.

3. Podczas wiercenia w metalu i plastiku używaj wierteł do metalu.

Page 100

100

Wskazówki dotyczące prawidłowego użycia | Wskazówki dotyczące użycia

4. Podczas wiercenia w miękkim drewnie wiertarka powinna pracować na maksymalnych obrotach.

5. Podczas wiercenia w twardym drewnie wiertarka powinna pracować na niskich obrotach.

Wskaźnik LED doładowania akumulatora (por. rys. 6)

Diodowy wskaźnik LED jest używany do wskazywania stopnia naładowania akumulatora. Po włączeniu urządzenia za pomocą włącznika

uruchamiającego dojdzie do zapalenia się diody LED (nr 1). Jeśli świecą wszystkie trzy diody LED, oznacza to, że akumulator jest naładowany. Jeśli świeci tylko jedna dioda LED, oznacza to, że akumulator jest niemal całkowicie rozładowany i musi zostać natychmiast naładowany.

Oświetlenie powierzchni roboczej (por. rys. 5)

Poprzez włączenie włącznika uruchomi się oświetlenie LED (nr 3) służące do oświetlenia miejsca, w którym przebiega wkręcanie/wykręcanie. Poprzez wyłącznie włącznika dojdzie również do wyłączenia oświetlenia LED pow

ierzchni roboczej.

Pozostałe rady dotyczące wiercenia

1. Zalecamy przymocowanie obrabianego materiału do stołu roboczego, aby osiągnąć jak najlepsze wyniki

pracy i bezpiecznie obsługiwać narzędzia.

2. Korzystaj wyłącznie z zaostrzonych wierteł. Tępe wiertła powodują nadmierne obciążenie wiertarki i mogą

spowodować spalenie silnika.

3. Upewnij się, czy używasz odpowiedniego narzędzia do wykonywanej czynności.

4. Podczas wiercenia z wysoką dokładnością najodpowiedniejszym rozwiązaniem jest użycie wiertła z

wskaźnikiem do prowadzenia wiertła.

5. Wiercenie materiałów nieżelaznych, np. cienkich blach, jest bardzo trudne. Podczas wiercenia z dużą

dokładnością umieść pod wierconym materiałem kawałek drewna, a następnie wywierć otwór przez oba kawałki materiału.

UWAGA: Podczas wiercenia zdarza się, że dojdzie do zaklinowania wiertła. W takim wypadku powstaje duża reakcja momentu. Zachowaj ostrożność i trzymaj wiertarkę mocno, aby zapobiec ewentualnemu uszkodzeniu lub zranieniu.

UWAGA: Nie blokuj włącznika uruchamiającego w pozycji włączonej za pomocą taśmy klejącej lub żaden inny sposób. Obwód elektr yczny urządzenia nie pracowałby prawidłowo, co mogłoby doprowadzić do przegrzania, a następnie do uszkodzenia urządzenia.

Nadmierne obciążenie

Jeśli dojdzie do nadmiernego obciążenia urządzenia, może zostać uszkodzony silnik. Wywieranie zwiększonego nacisku na urządzenie nie przyspieszy pracy. Oddziaływanie większej siły na urządzenie doprowadzi wyłącznie do niższej sprawności, co spowoduje przedwczesne rozładowanie akumulatora i może również spowodować zniszczenie silnika. Niestandardowe prace i oddziaływanie nadmiernej siły powoduje skrócenie okresu żywotności narzędzia.

FDV 10351-A

Fieldmann FDV 10351-A User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
