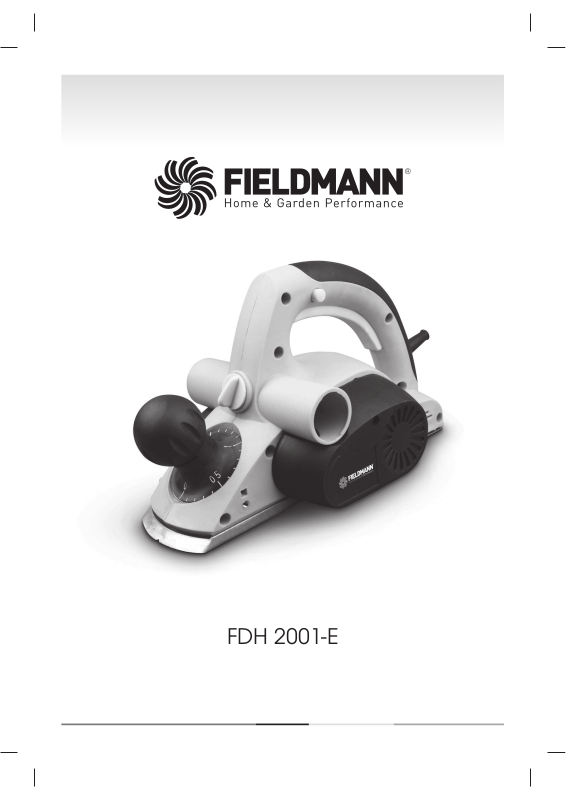

Elektrický ruční hoblík
NÁVOD K OBSLUZE
Děkujeme vám, že jste si zakoupili tento elektrický ruční hoblík. Než jej začnete používat,
přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího
použití.
OBSAH
OBRAZOVÁ PŘÍLOHA ......................................................................................................................................... 3
1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ................................................................................................. 24
OBECNÉ BEZPEČNOSTNÍ POKYNY ........................................................................................................... 25
2. SYMBOLY .............................................................................................................................................................. 29
3. POPIS PŘÍSTROJE ............................................................................................................................................... 30
4. POUŽITÍ PODLE ÚČELU URČENÍ ................................................................................................................... 30
5 PŘED UVEDENÍM DO PROVOZU ................................................................................................................. 30
6. OBSLUHA ............................................................................................................................................................... 31
7. VÝMĚNA SÍŤOVÉHO NAPÁJECÍHO VEDENÍ ........................................................................................... 32
8. ČIŠTĚNÍ, ÚDRŽBA A OBJEDNÁNÍ NÁHRADNÍCH DÍLŮ ........................................................................ 33
9. TECHNICKÉ ÚDAJE ............................................................................................................................................ 35
10. LIKVIDACE ............................................................................................................................................................ 36
11. PROHLÁŠENÍ O SHODĚ ...................................................................................................................................37
CZ
ELEKTRICK Ý RUČNÍ HOBLÍK NÁVOD K OBSLUZE
CZ 24
Všeobecné bezpečnostní předpisy
1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY
POZOR! Před použitím si pečlivě přečtěte návod k použití.
Důležitá bezpečnostní upozornění
Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než
najdete všechny součásti výrobku.
Výrobek uchovávejte na suchém místě mimo dosah dětí.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít
za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Obal
Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto
odevzdat k recyklaci.
Návod k použití
Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání.
Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ
pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího
materiálu, pokladní doklad a záruční list. V případě přepravy zabalte stroj zpět do originální krabice od výrobce,
zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do
servisního místa).
Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování
přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje
rovněž pokyny pro obsluhu, údržbu a opravy.
Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem
nedodržování tohoto návodu.
FDH 2001-E
Obecné bezpečnostní pokyny
OBECNÉ BEZPEČNOSTNÍ POKYNY
Tyto bezpečnostní pokyny si pečlivě prostudujte, zapamatujte a uschovejte
UPOZORNĚNÍ! Při používání elektrických strojů a elektrického nářadí je nutno respektovat
a dodržovat následující bezpečnostní pokyny z důvodů ochrany před úrazem elektrickým
proudem, zraněním osob a nebezpečím vzniku požáru. Výrazem „elektrické nářadí“ je ve
všech níže uvedených pokynech myšleno jak elektrické nářadí napájené ze sítě (napájecím
kabelem), tak nářadí napájené z baterií (bez napájecího kabelu). Uschovejte všechna
varovaní a pokyny pro příští použití.
Pracovní prostředí
Udržujte pracovní prostor v čistém stavu a dobře osvětlen. Nepořádek a tmavá místa na
pracovišti bývají příčinou úrazů. Ukliďte nářadí, které právě nepoužíváte.
Nepoužívejte elektrické nářadí v prostředí s nebezpečím vzniku požáru nebo výbuchu, to
znamená v místech, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí
vzniká na komutátoru jiskření, které může být příčinou vznícení prachu nebo výparů.
Při používání el. nářadí zamezte přístupu nepovolaných osob, zejména dětí, do pracovního
prostoru! Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností. V žádném
případě nenechávejte el. nářadí bez dohledu. Zabraňte zvířatům přístup k zařízení.
25
CZ
Elektrická bezpečnost
Vidlice napájecího kabelu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy
jakýmkoliv způsobem neupravujte vidlici. K nářadí, které má na vidlici napájecího kabelu
ochranný kolík, nikdy nepoužívejte rozdvojky ani jiné adaptéry. Nepoškozené vidlice a
odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem. Poškozené nebo
zamotané napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem. Pokud je síťový
kabel poškozen, je nutno jej nahradit novým síťovým kabelem, který je možné získat v
autorizovaném servisním středisku nebo u dovozce.
Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního
topení, sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo
spojeno se zemí.
Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Elektrického nářadí se nikdy
nedotýkejte mokrýma rukama. Elektrické nářadí nikdy neumývejte pod tekoucí vodou ani ho
neponořujte do vody.
Nepoužívejte napájecí kabel k jinému účelu, než pro jaký je určen. Nikdy nenoste a netahejte
elektrické nářadí za napájecí kabel. Nevytahujte vidlici ze zásuvky tahem za kabel. Zabraňte
mechanickému poškození elektrických kabelů ostrými nebo horkými předměty.
El. nářadí bylo vyrobeno výlučně pro napájení střídavým el. proudem. Vždy zkontrolujte, že
elektrické napětí odpovídá údaji uvedenému na typovém štítku nářadí.
ELEKTRICK Ý RUČNÍ HOBLÍK NÁVOD K OBSLUZE
CZ 26
Obecné bezpečnostní pokyny
Nikdy nepracujte s nářadím, které má poškozený el. kabel nebo vidlici, nebo spadlo na zem a
je jakýmkoliv způsobem poškozené.
V případě použití prodlužovacícho kabelu vždy zkontrolujte, že jeho technické parametry
odpovídají údajům uvedeným na typovém štítku nářadí. Je-li elektrické nářadí používáno
venku, používejte prodlužovací kabel vhodný pro venkovní použití. Při použití prodlužovacích
bubnů je nutné je rozvinout, aby nedocházelo k přehřátí kabelu.
Je-li elektrické nářadí používáno ve vlhkých prostorech nebo venku, je povoleno jej používat
pouze, pokud je zapojeno do el. obvodu s proudovým chráničem ≤30 mA. Použití el. obvodu
s chráničem /RCD/ snižuje riziko úrazu elektrickým proudem.
Ruční el. nářadí držte výhradně za izolované plochy určené k uchopení, protože při provozu
může dojít ke kontaktu řezacího či vrtacího příslušenství se skrytým vodičem nebo s napájecí
šňůrou nářadí.
Bezpečnost osob
Při používání elektrického nářadí buďte pozorní a ostražití, věnujte maximální pozornost
činnosti, kterou právě provádíte. Soustřeďte se na práci. Nepracujte s elektrickým nářadím
pokud jste unaveni, nebo jste-li pod vlivem drog, alkoholu nebo léků. I chvilková nepozornost
při používání elektrického nářadí může vést k vážnému poranění osob. Při práci s el. nářadím
nejezte, nepijte a nekuřte.
Používejte ochranné pomůcky. Vždy používejte ochranu zraku. Používejte ochranné
prostředky odpovídající druhu práce, kterou provádíte. Ochranné pomůcky jako např.
respirátor, bezpečnostní obuv s protiskluzovou úpravou, pokrývka hlavy nebo ochrana sluchu
používané v souladu s podmínkami práce snižují riziko poranění osob.
Vyvarujte se neúmyslného zapnutí nářadí. Nepřenášejte nářadí, které je připojeno k elektrické
síti, s prstem na spínači nebo na spoušti. Před připojením k elektrickému napájení se ujistěte,
že spínač nebo spoušť jsou v poloze „vypnuto“. Přenášení nářadí s prstem na spínači nebo
zapojování vidlice nářadí do zásuvky se zapnutým spínačem může být příčinou vážných
ůrazů.
Před zapnutím nářadí odstraňte všechny seřizovací klíče a nástroje. Seřizovací klíč nebo
nástroj, který zůstane připevněn k otáčející se části elektrického nářadí může být příčinou
poranění osob.
Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam bezpečně dosáhnete. Nikdy
nepřeceňujte vlastní sílu. Nepoužívejte elektrické nářadí, jste-li unaveni.
Oblékejte se vhodným způsobem. Používejte pracovní oděv. Nenoste volné oděvy ani šperky.
Dbejte na to, aby se vaše vlasy, oděv, rukavice nebo jiná část vašeho těla nedostala do
přílišné blízkosti rotujících nebo rozpálených částí el.nářadí.
Připojte zařízení k odsávání prachu. Jestliže má nářadí možnost připojení zařízení pro
zachycování nebo odsávání prachu, zajistěte, aby došlo k jeho řádnému připojení a
používání. Použití těchto zařízení může omezit nebezpečí vznikající prachem.
Pevně upevněte obrobek. Použijte truhlářskou svěrku nebo svěrák pro upevnění dílu, který
budete obrábět.
FDH 2001-E
Obecné bezpečnostní pokyny
Nepoužívejte elektrické nářadí pokud jste pod vlivem alkoholu, drog, léků nebo jiných
omamných či návykových látek.
Toto zařízení není určené pro použití osobami (včetně dětí) se sníženými fyzickými,
smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí,
pokud nejsou pod dozorem nebo nedostali pokyny s ohledem na použiti zařízení od osoby
zodpovědné za jejich bezpečnost. Děti musí být pod dozorem, aby jste se ujistili, že si nehrají
se zařízením.
Používání elektrického nářadí a jeho údržba
El. nářadí vždy odpojte z el. sítě v případě jakéhokoliv problému při práci, před každým
čistěním nebo údržbou, při každém přesunu a po ukončení práce! Nikdy nepracujte s el.
nářadím, pokud je jakýmkoliv způsobem poškozené.
Pokud začne nářadí vydávat abnormální zvuk nebo zápach, okamžitě ukončete práci.
Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe a bezpečněji, pokud jej
budete provozovat v otáčkách, pro které bylo navrženo. Používejte správné nářadí, které je
určeno pro danou činnost. Správné nářadí bude lépe a bezpečněji vykonávat práci, pro kterou
bylo zkonstruováno.
Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vypnout ovládacím
spínačem. Používání takového nářadí je nebezpečné. Vadné spínače musí být opraveny
certifikovaným servisem.
Odpojte nářadí od zdroje elektrické energie předtím, než začnete provádět jeho seřizování,
výměnu příslušenství nebo údržbu. Toto opatření zamezí nebezpečí náhodného spuštění.
Nepoužívané elektrické nářadí ukliďte a uschovejte tak, aby bylo mimo dosah dětí a
nepovolaných osob. Elektrické nářadí v rukou nezkušených uživatelů může být nebezpečné.
Elektrické nářadí skladujte na suchém a bezpečném místě.
Udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte seřízení pohybujících se
částí a jejich pohyblivost. Kontrolujte zda nedošlo k poškození ochranných krytů nebo jiných
částí, které mohou ohrozit bezpečnou funkci elektrického nářadí. Je-li nářadí poškozeno,
před dalším použitím zajistěte jeho řádnou opravu. Mnoho úrazů je způsobeno špatně
udržovaným elektrickým nářadím.
Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené nástroje usnadňují
práci, omezují nebezpečí zranění a práce s nimi se snáze kontroluje. Použití jiných
příslušenství než těch, která jsou uvedena v návodu k obsluze mohou způsobit poškození
nářadí a být příčinou zranění.
Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny
a takovým způsobem, který je předepsán pro konkrétní elektrické nářadí a to s ohledem na
dané podmínky práce a druh prováděné práce. Používání nářadí k jiným účelúm, než pro jaké
je určeno, může vést k nebezpečným situacím.
27
CZ
ELEKTRICK Ý RUČNÍ HOBLÍK NÁVOD K OBSLUZE
CZ 28
Obecné bezpečnostní pokyny
Používání akumulátorového nářadí
Před vložením akumulátoru se přesvědčte, že je vypínač v poloze „0-vypnuto“. Vložení
akumulátoru do zapnutého nářadí může být příčinou nebezpečných situací.
K nabíjení akumulátorů používejte pouze nabíječky předepsané výrobcem. Použití nabíječky
pro jiný typ akumulátoru může mít za následek jeho poškození a vznik požáru.
Používejte pouze akumulátory určené pro dané nářadí. Použití jiných akumulátorů může být
příčinou zranění nebo vzniku požáru.
Pokud není akumulátor používán, uchovávejte ho odděleně od kovových předmětů jako jsou
svorky, klíče, šrouby a jiné drobné kovové předměty, které by mohly způsobit spojení jednoho
kontaktu akumulátoru s druhým. Zkratování akumulátoru může zapříčinit zranění, popáleniny
nebo vznik požáru.
S akumulátory zacházejte šetrně. Při nešetrném zacházení může z akumulátoru uniknout
chemická látka. Vyvarujte se kontaktu s touto látkou a pokud i přesto dojde ke kontaktu,
vymyjte postižené místo proudem tekoucí vody. Pokud se chemická látka dostane do očí,
vyhledejte ihned lékařskou pomoc. Chemická látka z akumulátoru může způsobit vážná
poranění.
Servis
Nevyměňujte části nářadí, neprovádějte sami opravy, ani jiným způsobem nezasahujte do
konstrukce nářadí. Opravy nářadí svěřte kvalifikovaným osobám.
Každá oprava nebo úprava výrobku bez oprávnění naší společnosti je nepřípustná (může
způsobit úraz, nebo škodu uživateli).
Elektrické nářadí vždy nechte opravit v certifikovaném servisním středisku. Používejte pouze
originální nebo doporučené náhradní díly. Zajistíte tak bezpečnost Vaši i Vašeho nářadí.
FDH 2001-E
2. SYMBOLY
Symboly
! "!
29
CZ
#"
#
Noste ochrannou prachovou masku
Nevhazujte je do běžného odpadu
ELEKTRICK Ý RUČNÍ HOBLÍK NÁVOD K OBSLUZE
CZ 30
Popis přístroje | Použití podle účelu určení | Před uvedením do provozu
3. POPIS PŘÍSTROJE (obr. 1/2/3)
1. Nastavovací knoflík pro hloubku třísky
2. Sáček na zachytávání prachu
3. Blokování zapnutí
4. Zapínač / vypínač
5. Zadní základová deska
6. Kryt řemene
7. Vyhazování hoblin
8. Přední základová deska
10. Síťový kabel
11. Křídlový šroub pro stupnici na měření hloubky stupňů
12. Stupnice na měření hloubky stupňů
13. Paralelní doraz
4. POUŽITÍ PODLE ÚČELU URČENÍ
Elektrický ruční hoblík je určen na hoblování, drážkování a zkosování hran dřevěných dílů.
Stroj smí být používán pouze podle svého účelu určení. Každé další toto překračující použitíneodpovídá použití
podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne
výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské,
řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských,
řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
5. PŘED UVEDENÍM DO PROVOZU
Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.
Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.
5.1 Nastavení hloubky třísky (obr. 4/pol. 1)
Otáčením nastavovacího knoflíku pro hloubku třísky (1) může být v 0,1 mm krocích nastavena hloubka třísky
0–2 mm..
Otáčení nastavovacího knoflíku pro hloubku třísky (1) ve směru hodinových ručiček: větší hloubka třísky.
FDH 2001-E
Před uvedením do provozu | Obsluha
Otáčení nastavovacího knoflíku pro hloubku třísky (1) proti směru hodinových ručiček: menší hloubka třísky.
Po ukončení práce nastavit hloubku třísky tak, aby nůž nevyčníval ven a byl tím chráněn proti poškození. K tomu
otočte nastavovací knoflík pro hloubku třísky do polohy „0“.
5.2 Odsávání hoblin (obr. 5-6)
Pro optimální odsávání hoblin můžete na elektrický ruční hoblík připojit sáček na zachytávání prachu (2), ob-
sažený v rozsahu dodávky. K tomu nasuňte sáček na zachytávání prachu (2) na otvor vyhazování hoblin (7)
elektrického ručního hoblíku.
5.3 Paralelní doraz (obr. 7/pol. 13)
Použijte paralelní doraz (13), pokud budete hoblovat paralelně k okraji obrobku.
Montáž paralelního dorazu (obr. 7)
Upevněte držák (d) paralelního dorazu pomocí dodaného křídlového šroubu (a) na levé straně přístroje.
Nyní spojte držák (d) se saněmi paralelního dorazu (13).
Vodicí lišta musí být vyrovnána vždy směrem dolů.
Nastavte mezi paralelním dorazem a okrajem obrobku potřebnou vzdálenost.
Díly upevněte pomocí vratového šroubu (b) a křídlové matice (c).
31
CZ
6. OBSLUHA
6.1 Zapínač/vypínač (obr. 8)
Elektrický ruční hoblík je vybaven bezpečnostním spínačem na zabránění úrazům.
Na zapnutí stisknout boční blokovací knoflík (3) a spínací tlačítko(4).
Na vypnutí elektrického ručního hoblíku pustit spínací tlačítko (4). Spínací tlačítko (4) se vrátí do výchozí
polohy.
6.2 Pracovní pokyny
Pozor: Elektrický ruční hoblík smí být přibližován k obrobku pouze v zapnutém stavu.
6.2.1 Hoblování ploch
Nastavte požadovanou hloubku třísky. Elektrický ruční hoblík přiložit přední základovou deskou na obrobek ur-
čený k opracování a hoblík zapnout. Elektrický ručník hoblík posunovat přes plochu oběma rukama, přitom musí
přední a zadní základová deska zcela přiléhat.
Ke konečným úpravám ploch nastavit pouze malou hloubku třísky a plochu několikrát opracovat.
ELEKTRICK Ý RUČNÍ HOBLÍK NÁVOD K OBSLUZE
CZ 32
6.2.2 Srážení hran (obr. 9-10)
Na přední základové desce je zapracována drážka tvaru V (a), s jejíž pomocí můžete hladce hoblovat hrany
Zapněte přístroj a nechte ho dosáhnout jeho plné rychlosti. Nasaďte drážku tvaru V (a) hoblíku v úhlu 45° na
Nyní veďte elektrický ruční hoblík po délce hrany obrobku.
Abyste dosáhli kvalitativně dobrého výsledku, měli byste udržovat konstantní rychlost posuvu a polohu úhlu.
6.2.3 Hoblování stupňů (obr. 7/11)
Za pomoci paralelního dorazu (13) mohou být hoblovány stupně.
Namontujte paralelní doraz (13) na levé straně přístroje (viz bod 5.3).
Namontujte hloubkový doraz tak, že upevníte stupnici na měření hloubky stupňů (12) pomocí zajišťovacího
Povolte zajišťovací šroub (11) a umístěte stupnici na měření hloubky stupňů (12) tak, aby byla ukazována
Šířka stupňů:
Obsluha | Výměna síťového napájecího vedení
v úhlu 45°.
hranu obrobku.
šroubu (11) vpředu napravo na krytu hoblíku (viz obr. 11).
požadovaná hloubka stupně.Zajišťovací šroub (11) opět utáhněte.
Šířka stupňů může být nastavena pomocí paralelního dorazu (13).
Hloubka stupňů:
Doporučujeme nastavit hloubku třísky 2 mm a obrobek tolikrát přehoblovat, až je dosaženo požadované hloubky stupně.
7. VÝMĚNA SÍŤOVÉHO NAPÁJECÍHO VEDENÍ
Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem
nebo kvalifikovanou osobou, aby se zabránilo nebezpečím.
FDH 2001-E
Čištění, údržba a objednání náhradních dílů
33
8. ČIŠTĚNÍ, ÚDRŽBA A OBJEDNÁNÍ NÁHRADNÍCH
DÍLŮ
Před všemi čisticími pracemi vytáhněte síťovou zástrčku.
8.1 Čištění
Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné.
Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
Doporučujeme přímo po každém použití přístroj vyčistit.
Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte žádné čisticí prostředky
nebo rozpouštědla, mohlo by dojít k poškození plastových částí přístroje. Dbejte na to, aby se dovnitř přístroje
nedostala voda.
8.2 Uhlíkové kartáčky
Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky.
CZ
Pozor! Uhlíkové kartáčky smí vyměnit pouze kvalifikovaný odborník.
8.3. Výměna hoblovacích nožů (obr. 12-13)
Pozor : Před všemi pracemi na stroji vytáhnout síťovou zástrčku ze zásuvky!
Na výměnu hoblovacích nožů potřebujete přiložený klíč na šrouby (a).
Elektrický ruční hoblík je osazen dvěma oboustrannými noži z tvrdokovu. Oboustranné nože mají dvě ostří a
mohou být otočeny. Díky vodicí drážce oboustranných nožů je při výměně zaručeno stejné nastavení výšky.
Opotřebované, tupé nebo poškozené nože musí být vyměněny.
Oboustranné nože z tvrdokovu nelze nabrousit. Přiloženým klíčem na šrouby (a) povolte tři šrouby se šestihrannou hlavou (c) a pomocí kusu dřeva oboustranné nože z tvrdokovu bočně z hřídele hoblíku vysuňte. (viz obr. 12).
Před montáží vyčistěte místo uložení nožů. Montáž nožů se provádí v opačném pořadí. Zkontrolujte, zda hoblovací nůž souhlasí s oběma konci hřídele hoblíku. Vyměňte vždy oba nože, aby byl zaručen rovnoměrný úběr
třísky.
Pozor: Před uvedením elektrického ručního hoblíku do provozu je třeba zkontrolovat správnou montážní
polohu a pevnost nožů!
Kontrola správného nastavení (obr. 13)
(8) Přední základová deska (pohyblivá hoblovací botka)
(5) Zadní základová deska (pevná hoblovací botka)
1. Správné nastavení
Výsledek: Hladký ohoblovaný povrch
ELEKTRICK Ý RUČNÍ HOBLÍK NÁVOD K OBSLUZE
CZ 34
Čištění, údržba a objednání náhradních dílů
2. Zářezy v povrchu
Problém: Ostří hoblovacího nože (nebo obou hoblovacích nožů) neprobíhá paralelně k výšce zadní základové
desky.
3. Zářezy na začátku hoblované plochy
Problém: Ostří hoblovacího nože (nebo obou hoblovacích nožů) leží pod výškou zadní základové desky.
4. Zářezy na konci hoblované plochy
Problém: Ostří hoblovacího nože (nebo obou hoblovacích nožů) leží nad výškou zadní základové desky.
8.4 Výměna hnacího řemene (obr. 14-15)
Výměnu řemene by měl provádět kvalifikovaný odborník.
Hnací řemen (b) musí být vyměněn v tom případě, když je opotřebován.
Povolte šrouby (a) a odejměte postranní kryt řemene (6).
Odstraňte opotřebovaný hnací řemen (b) a vyčistěte obě řemenice (c/d).
Položte nový hnací řemen na malou řemenici (c)
Dbejte na to, aby podélné drážky hnacího řemene ležely ve vodicích drážkách hnacích kol.
Kryt řemene (6) nasadit a pomocí šroubů (a) upevnit.
8.5 Údržba
Uvnitř přístroje se nevyskytují žádné další, údržbu vyžadující, díly.
8.6 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést následující údaje:
Typ přístroje
Číslo výrobku přístroje
Identifikační číslo přístroje
Číslo náhradního dílu požadovaného náhradního dílu
Aktuální ceny a informace naleznete na www.isc-gmbh.info
FDH 2001-E
9. TECHNICKÉ ÚDAJE
ELEKTRICKÝ RUČNÍ HOBLÍK:
Síťové napětí: 230 V/50 Hz
Příkon 750 W
Otáčky chodu naprázdno:
Hloubka třísky: 0-2 mm
Falcovací hloubka: 0-6 mm
Šířka záběru: 82 mm
Třída ochrany: II
Hmotnost: 2,9 kg
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 60745.
12 000 min
CZ
Technické údaje
-1
35
Hladina akustického tlaku LpA 87 dB(A)
Hladina akustického výkonu LWA 87 dB(A)
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací změřeny podle normy EN 60745.
Emisní hodnota vibrací ah = 4,189 m/s
2
Pozor!
Hodnota vibrací se podle oblasti použití elektrického nářadí mění a ve výjimečných případech se může
pohybovat nad udanou hodnotou.
ELEKTRICK Ý RUČNÍ HOBLÍK NÁVOD K OBSLUZE
CZ 36
Likvidace
10. LIKVIDACE
POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM
Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.
LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ
Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité
elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu.
Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa.
Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete
vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou
likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte
prevencipotenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly
být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu
nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být
v souladu s národními předpisy uděleny pokuty.
Pro podnikové subjekty v zemích Evropské unie
Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace
od svého prodejce nebo dodavatele.
Likvidace v ostatních zemích mimo Evropskou unii
Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si
potřebné informace o správném způsobu likvidace od místníchúřadů nebo od svého
prodejce.
Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na nějvztahují.
Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění
a vyhrazujeme si právo na jejich změnu..
FDH 2001-E
Prohlášení o shodě
37
11. PROHLÁŠENÍ O SHODĚ
Výrobek / značka: ELEKTRICKÝ RUČNÍ HOBLÍK / FIELDMANN
Typ / model: FDH 2001-E ......................................................................................................................... 230 V/50 Hz/750 W
Výrobek je v souladu s níže uvedenými předpisy:
Směrnice Evropského parlamentu a Rady 2006/95/ES ze dne 12.prosince 2006 o harmonizaci právních
předpisů členských států týkajících se elektrických zařízení určených pro používání v určitých mezích napětí.
Směrnice Evropského parlamentu a Rady 2004/108/ES ze dne 15. prosince 2004 o sbližování právních
předpisů členských států týkajících se elektromagnetické kompatibility a o zrušení směrnice 89/336/EHS.
Směrnice Evropského parlamentu a Rady 2006/42/ES ze dne 17. května 2006 o strojních zařízeních
a o změně směrnice 95/16/ES.
Směrnice Evropského parlamentu a Rady 2002/95/ES ze dne 27. ledna 2003 o omezení používání
některých nebezpečných látek v elektrických a elektronických zařízeních.
Směrnice Evropského parlamentu a Rady 2005/88/ES.
a normami:
CZ
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008
EN 60745-1/A11:2010
EN 60745-2-14/A11:2010
Označení CE: ................................................................................................................................................................................... 14
Společnost FAST ČR, a.s. je oprávněna jednat jménem výrobce.
Výrobce:
FAST ČR, a.s.
Černokostelecká 2111, 100 00 Praha 10, Česká republika
DIČ: CZ26726548
V Praze, 23. 9. 2014
Jméno: Ing. Zdeněk Pech
Předseda představenstva Podpis a razítka:
ELEKTRICK Ý RUČNÍ HOBLÍK NÁVOD K OBSLUZE
Loading...
