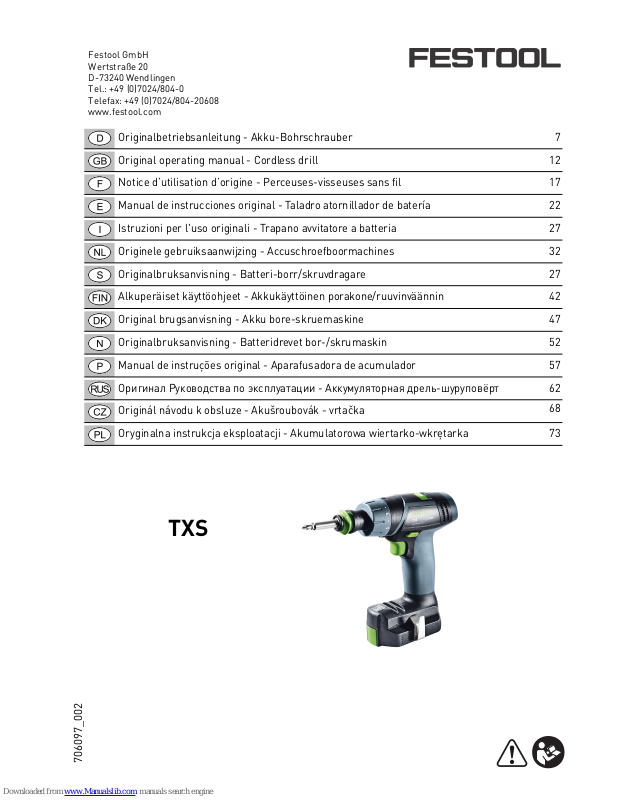

Festool TXS Original Operating Manual [en, ru, pl, fr, it +9]

Download

Page 1

706097_002

Festool GmbH Wertstraße 20 D-73240 Wendlingen Tel.: +49 (0)7024/804-0 Telefax: +49 (0)7024/804-20608 www.festool.com

Originalbetriebsanleitung - Akku-Bohrschrauber 7

Original operating manual - Cordless drill 12

Notice d’utilisation d’origine - Perceuses-visseuses sans fil 17

Manual de instrucciones original - Taladro atornillador de batería 22

Istruzioni per l'uso originali - Trapano avvitatore a batteria 27

Originele gebruiksaanwijzing - Accuschroefboormachines 32

Originalbruksanvisning - Batteri-borr/skruvdragare 27

Alkuperäiset käyttöohjeet - Akkukäyttöinen porakone/ruuvinväännin 42

Original brugsanvisning - Akku bore-skruemaskine 47

Originalbruksanvisning - Batteridrevet bor-/skrumaskin 52

Manual de instruções original - Aparafusadora de acumulador 57

Оригинал Руководства по эксплуатации - Аккумуляторная дрель-шуруповёрт 62

Originál návodu k obsluze - Akušroubovák - vrtačka

Oryginalna instrukcja eksploatacji - Akumulatorowa wiertarko-wkrętarka 73

TXS

Page 2

1-1

1-2

1-3

1-4

1-5

1-6

1-7

2-1

1-9

1-10

1-11

1-8

Page 3

;

klick

3-1

5mm

3 mm

85 mm

/32“)

Page 4

WH-CE CENTROTEC

BF-FX 10

klick

Page 5

XS-AS

WH-CE

BF-FX 8

BF-FX 10

Page 6

LiIon 1,5 Ah

100 %

LiIon 2,6 Ah

~ 23 ~ 45

2,6

10,8

0,22

CXS, TXS

A C

min.

220 - 240

10,8

2,6

-10° - 40°

0° - 55°

50/60

MXC

BP-XS

Page 7

TXS

Originalbetriebsanleitung

1Symbole

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise Warnung! Lesen Sie sämtliche Sicherheits-

hinweise und Anweisungen.

Fehler bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

2.2 Maschinenspezifische Sicherheitshinweise für Akku-Bohrschrauber

–

Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen treffen kann.

Der Kontakt des Einsatzwerkzeuges oder der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

–

Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.

Der Kontakt des Einsatzwerkzeuges mit einer spannungsführenden Leitung kann zu Feuer und einem elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

–

Tragen Sie geeignete persönliche Schutzausrüstungen:

Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten, Schutzhandschuhe beim Bearbeiten rauer Materialien und beim Werkzeugwechsel.

VORSICHT! Elektrowerkzeug kann blockieren und plötzlichen Rückschlag verursachen!

Sofort ausschalten!

– Ein-/Ausschalter nicht dauerhaft arretieren!

2.3 Maschinenspezifische Sicherheitshinweise für Akkupack und Ladegerät

– Dieses Ladegerät kann von Personen mit verrin-

gerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder

dürfen

das Gerät nicht benutzen oder damit spielen.

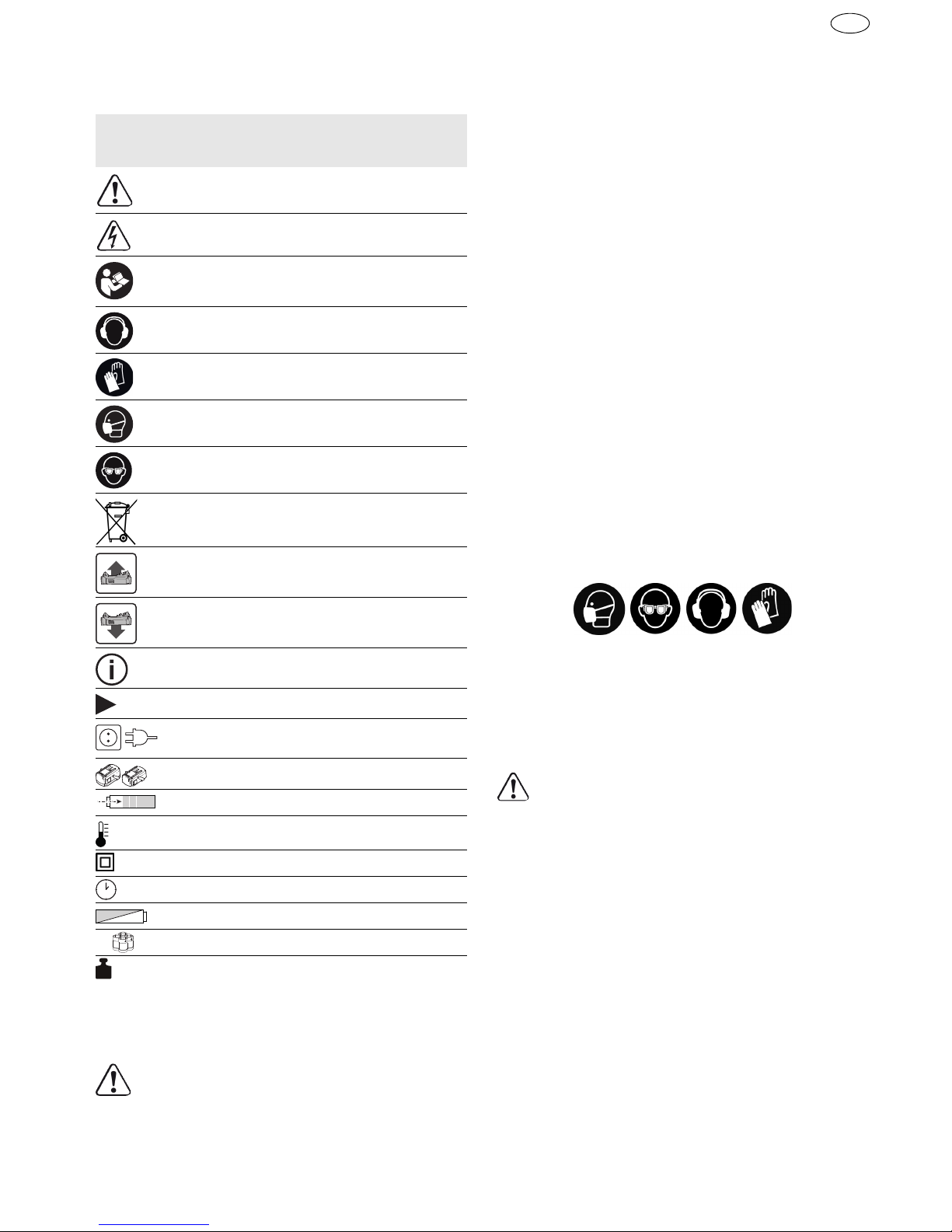

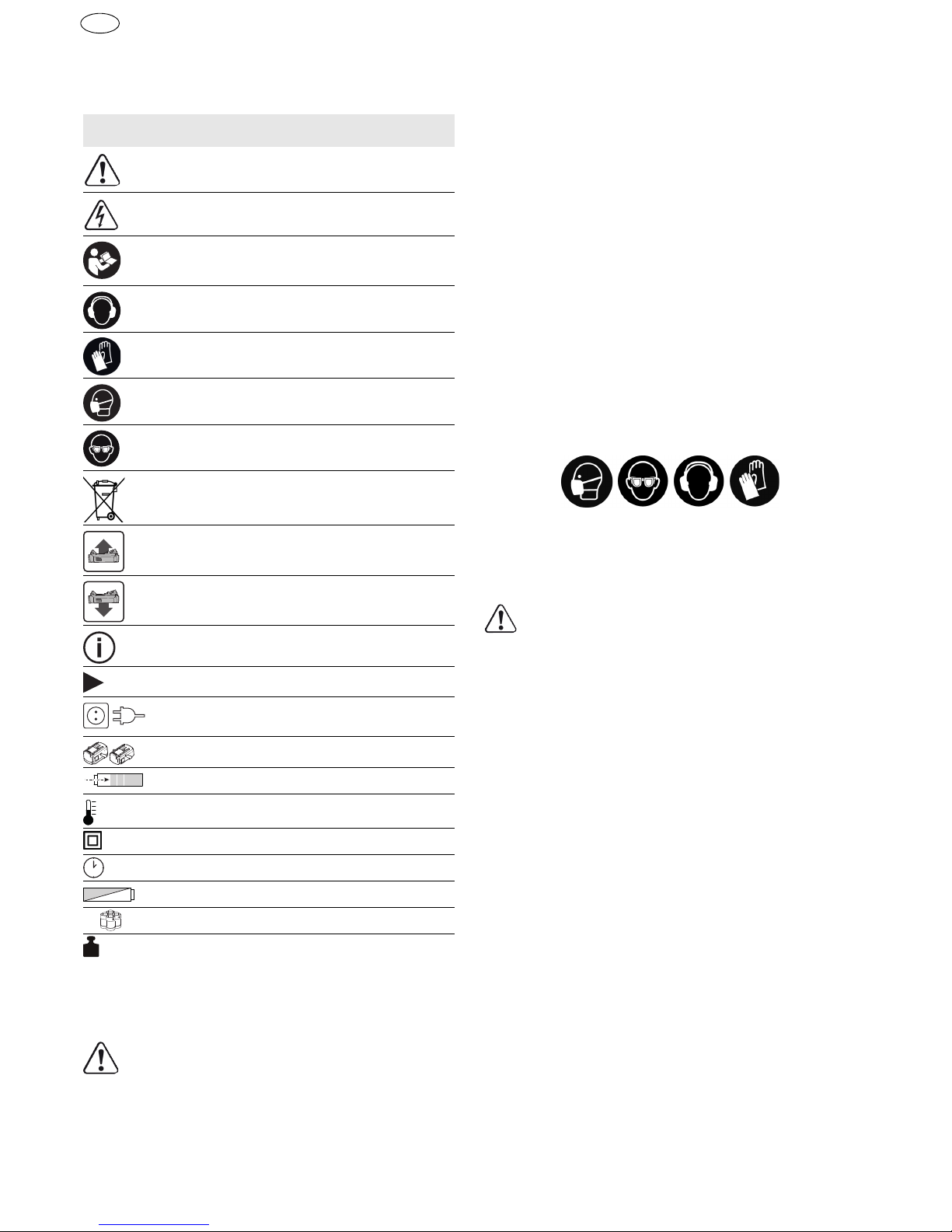

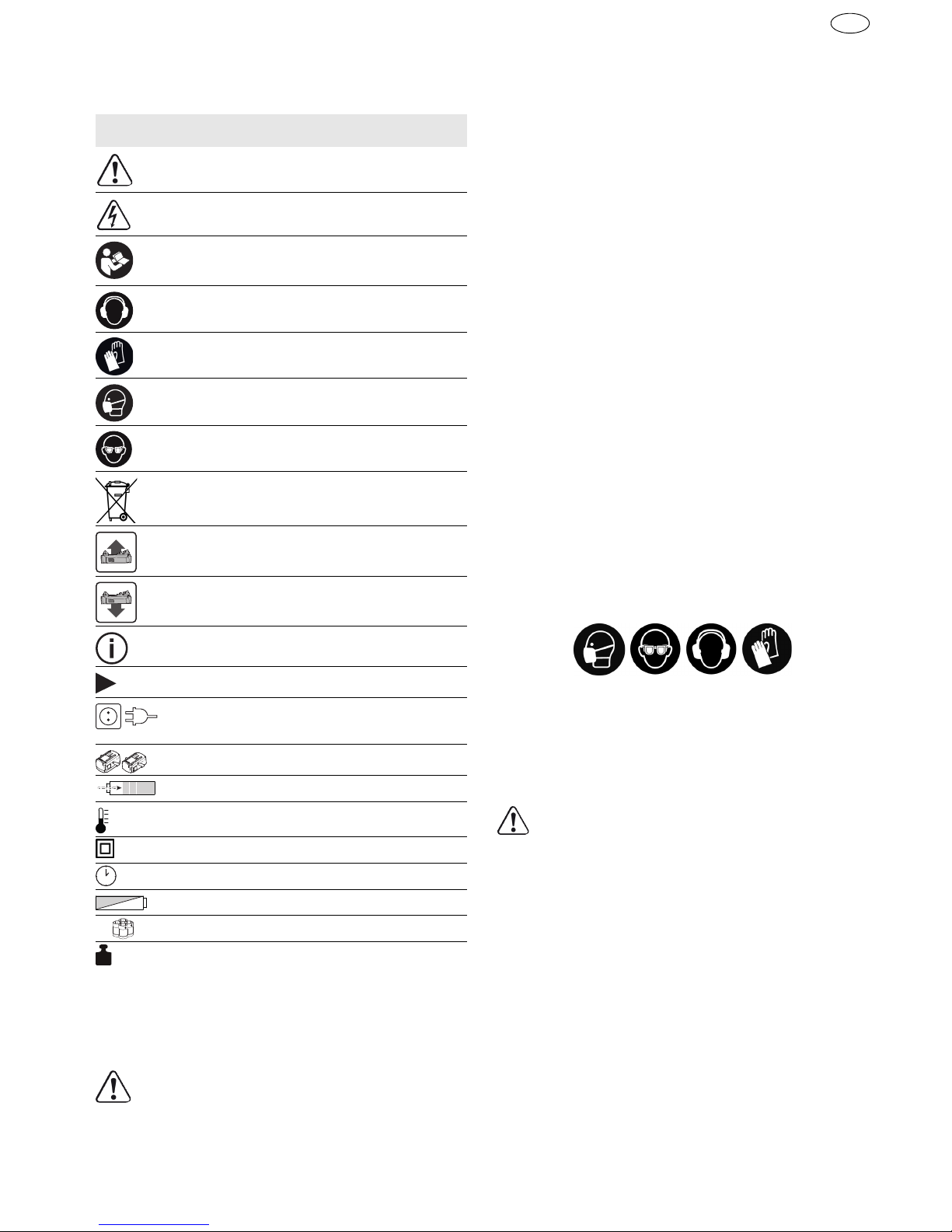

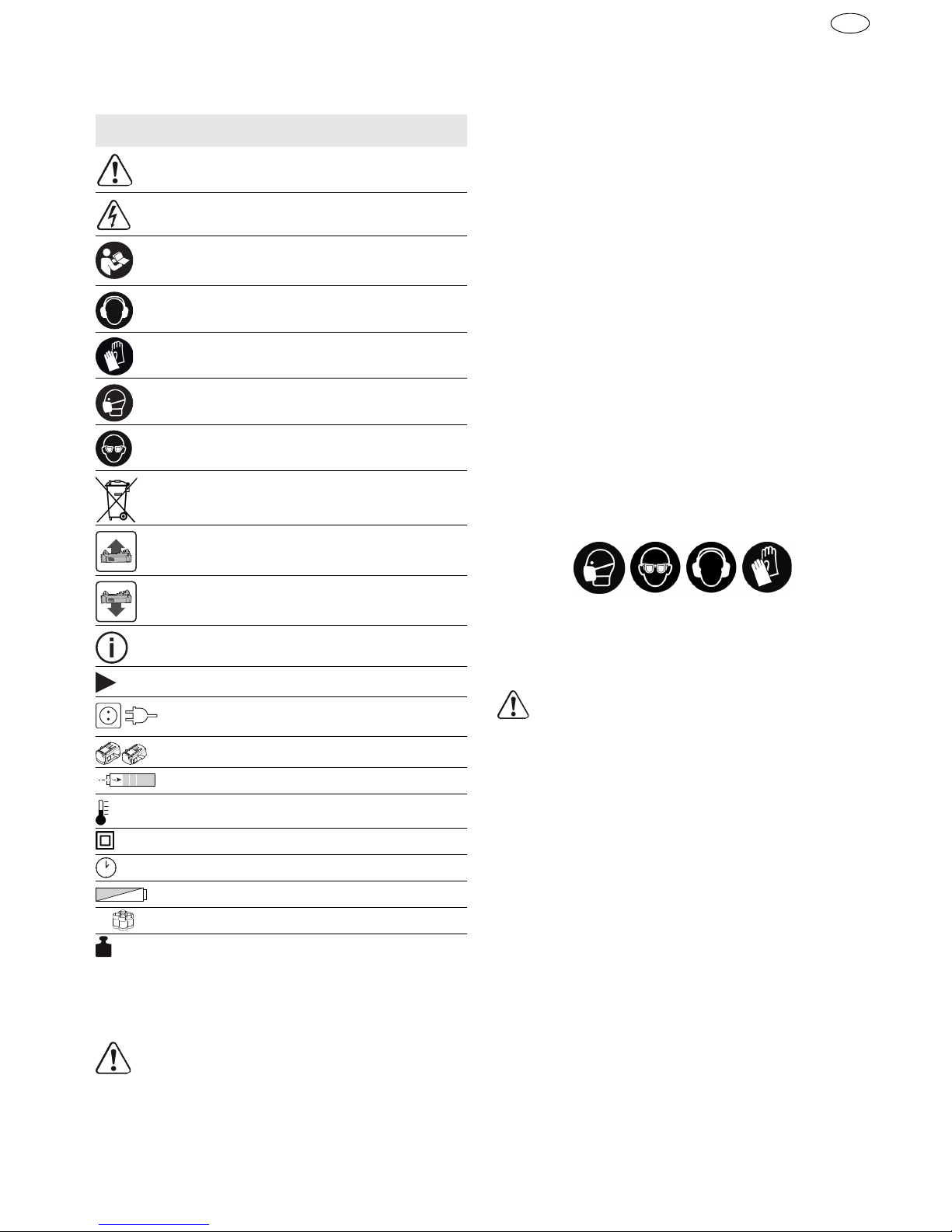

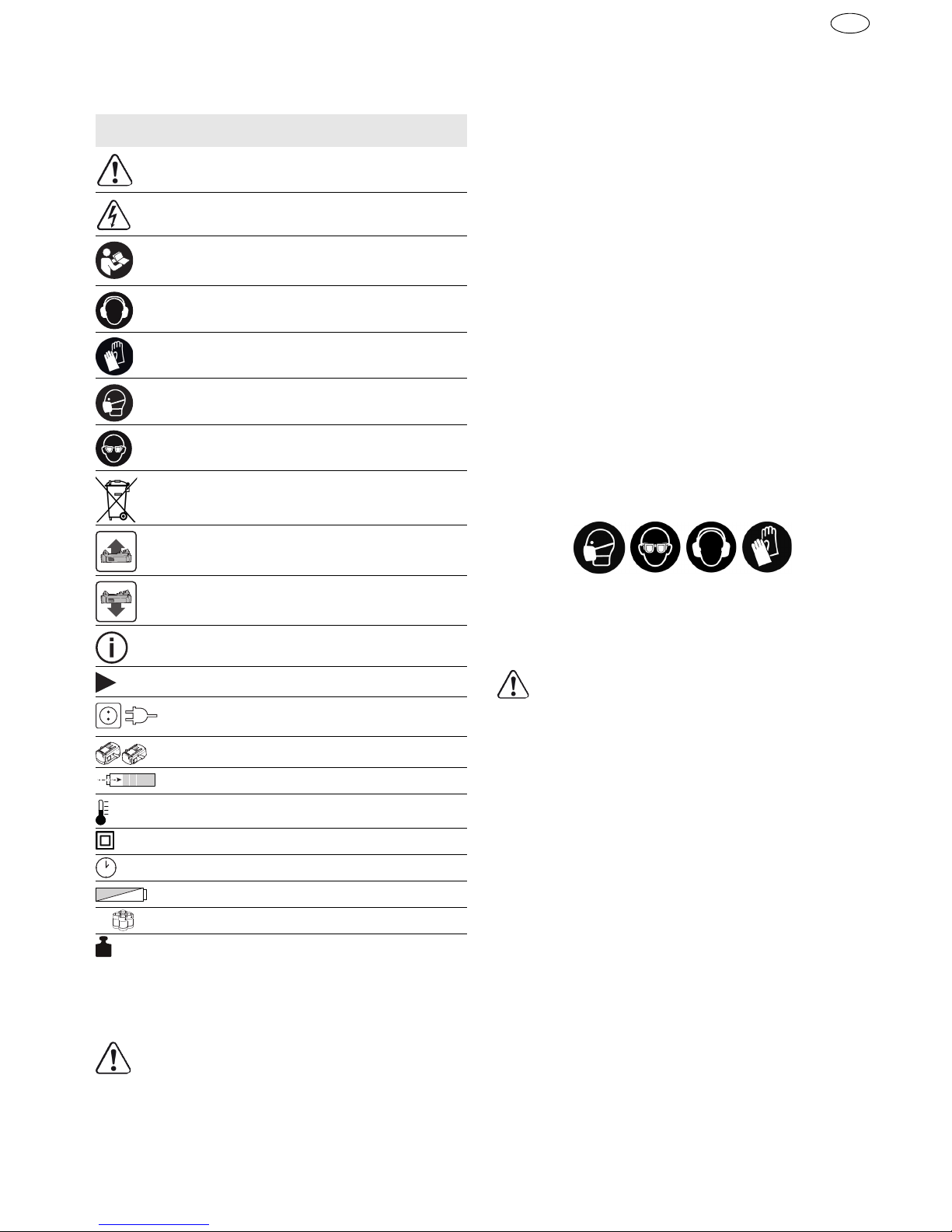

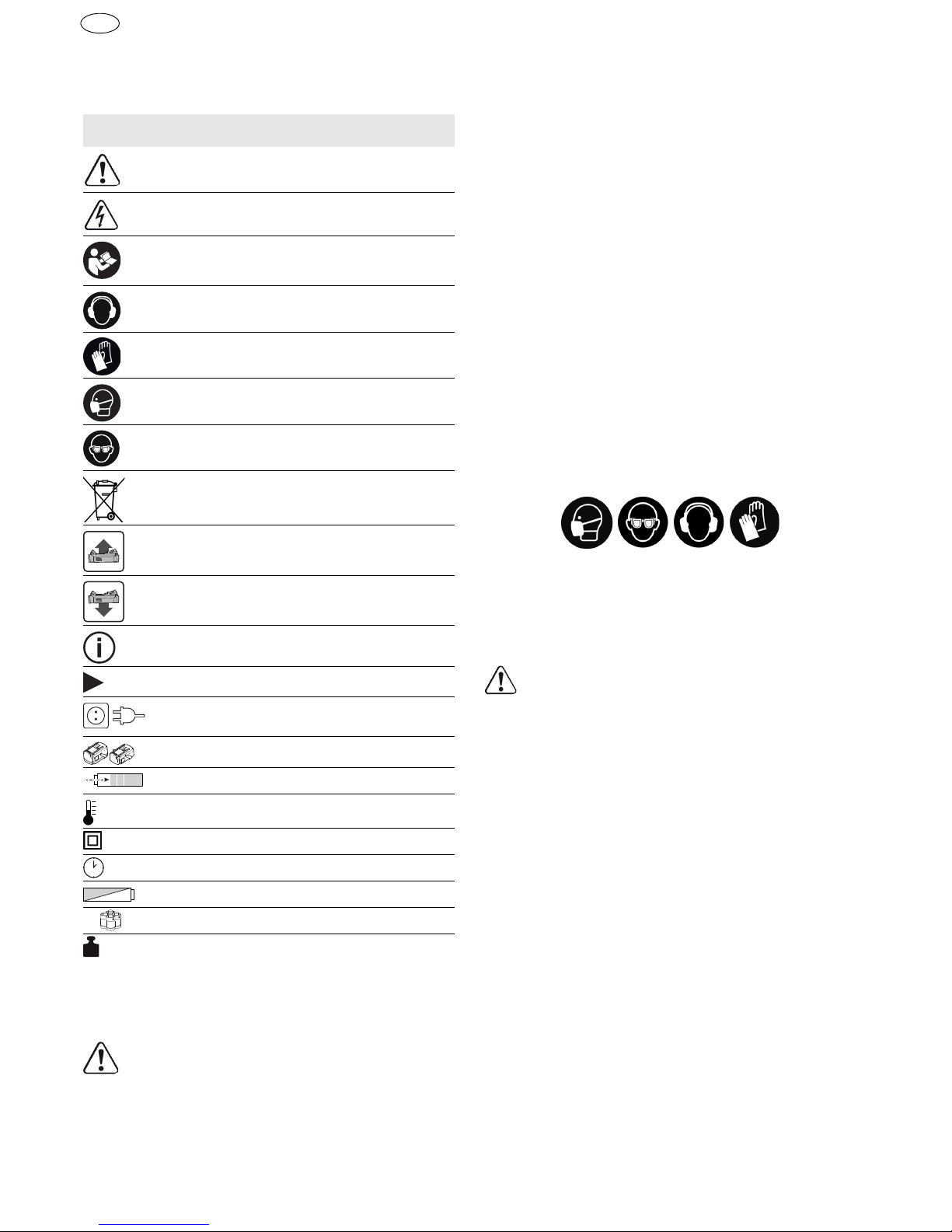

Symbol Bedeutung

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Gehörschutz tragen!

Schutzhandschuhe tragen!

Atemschutz tragen!

Schutzbrille tragen!

Nicht in den Hausmüll geben.

Akkupack einsetzen.

Akkupack lösen.

Tipp, Hinweis

Handlungsanweisung

Eingangsspannung und Netzfrequenz

Ausgangsspannung

Schnellladung max

. Zulässiger Temperaturbereich Schutzklasse II

Ladezeiten

Kapazität

Anzahl der Zellen

Gewicht

Page 8

TXS

D – Akkupack und Ladegerät nicht öffnen! – Ladegerät vor Metallteilen (z. B. Metallspäne)

oder Flüssigkeiten schützen!

–

Keine Netzteile oder Fremd-Akkupacks zum Betreiben des Akku-Elektrowerkzeugs verwenden. Keine Fremd-Ladegeräte zum Laden der Akkupacks verwenden.

Die Verwendung von nicht vom Hersteller vorgesehenem Zubehör kann zu einem elektrischen Schlag und/oder schweren Unfällen führen.

– Akkupack vor Hitze > 50 °C z. B. auch vor dauern-

der Sonneneinstrahlung und Feuer schützen!

– Brennende LiIon-Akkupacks nie mit Wasser lö-

schen! Sand oder Feuerlöschdecke verwenden.

– Regelmäßig den Stecker und das Kabel prüfen

um eine Gefährdung zu vermeiden, und diese bei Beschädigung von einer autorisierten Kundendienst-Werkstätte erneuern lassen.

– Bei Nicht-Gebrauch des Ladegeräts den Netz-

stecker aus der Steckdose ziehen.

2.4 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen typischerweise:

Schwingungsemissionswert ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:

Die angegebenen Emissionswerte (Vibration, Geräusch)

– dienen dem Maschinenvergleich, – eignen sich auch für eine vorläufige Einschät-

zung der Vibrations- und Geräuschbelastung beim Einsatz,

– repräsentieren die hauptsächlichen Anwendun-

gen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit anderen Einsatzwerkzeugen oder wenn ungenügend gewartet. Leerlauf- und Stillstandszeiten der Maschine beachten!

3 Bestimmungsgemäße Verwendung

Akku-Bohrschrauber geeignet – zum Ein- und Festschrauben von Schrauben, – zum Bohren in Metall, Holz, Kunststoffen und

ähnlichen Materialien.

Nicht bestimmt

zum Einspannen von anderen Werkzeugen als Bohrer und Bit, z.B. Lochsägen, Rührstäben, Metallbürsten.

Ladegerät MXC geeignet – zum Aufladen der aufgeführten Akkupacks. – nur für Innengebrauch.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer; dazu zählt auch industrieller Dauerbetrieb.

4 Technische Daten

* Drehzahl-Angaben mit voll geladenem Akkupack.



Weitere technische Daten zum Ladegerät und zum mitgelieferten Akkupack sind auf Seite 6 angegeben.

5Geräteelemente

Schalldruckpegel LPA = 65 dB(A) Schallleistungspegel LWA = 76 dB(A) Unsicherheit K = 3 dB

Gehörschutz tragen!

Schrauben ah = 4,0 m/s

K = 1,5 m/s

Bohren in Metall ah = 3,0 m/s

K = 1,5 m/s

Akku-Bohrschrauber TXS

Motorspannung 10,8 V Leerlaufdrehzahl* 1. Gang 0 - 430 min

-1

2. Gang 0 - 1300 min

-1

max. Drehmoment weicher/ harter Schraubfall 10/ 16 Nm Drehmoment einstellbar 0,2 - 2,4 Nm Bohrfutter-Spannbereich 1 - 10 mm Bohrdurchmesser max. Holz/ Metall 12/ 8 mm Werkzeugaufnahme in Bohrspindel 1/4 ’’ Gewicht ohne Akkupack mit Cen-

trotec

0,7 kg

[1-1]

Symbol Bohren

[1-2]

Einstellrad Drehmoment

[1-3]

Markierung Drehmoment/Bohrstellung

[1-4]

Gang-Schalter

[1-5]

Schalter für Rechts-/Links-Lauf

[1-6]

Ein-/Ausschalter

[1-7]

Gürtel-Clip

[1-8]

Isolierte Griffflächen (grau schattierter Bereich)

[1-9]

Taste zum Lösen des Akkupacks

Page 9

TXS

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme

6.1 Akkupack wechseln [2]



Akkupack ist bei Lieferung sofort einsatzbereit und kann jederzeit aufgeladen werden.



Seite des Gürtel-Clips

[2-1]

ist bei abgenom-

menem Akkupack wechselbar.

6.2 Akkupack laden [3]

Die LED

[3-1]

des Ladegeräts zeigt den jeweiligen

Betriebszustand des Ladegerätes an.

7 Einstellungen

7.1 Drehrichtung ändern [1-5]

• Schalter nach links = Rechtslauf

• Schalter nach rechts = Linkslauf

7.2 Gang wechseln [1-4]

• Gang-Schalter nach vorne (Ziffer 1 sichtbar) =

1. Gang

• Gang-Schalter nach hinten (Ziffer 2 sichtbar) = 2. Gang

7.3 Drehmoment einstellen [1-2]

Die Markierung

[1-3]

zeigt auf die gewählte Stel-

lung.

Bohren

Markierung zeigt auf Bohrersymbol

[1-1]

= maxi-

males Drehmoment.

Schrauben

Drehmoment entsprechend Einstellung: Stellung 1 = kleines Drehmoment Stellung 12 = hohes Drehmoment

8 Werkzeugaufnahme, Vorsatzgeräte

Die Bestellnummern für Zubehör und Werkzeuge finden Sie in Ihrem Festool Katalog oder im Internet unter „www.festool.com“.

8.1 CENTROTEC Werkzeugfutter [4]

Schneller Wechsel von Werkzeugen mit CENTROTEC-Schaft

CENTROTEC-Werkzeuge nur in CENTROTREC-Werkzeugfutter einspannen.

8.2 Bohrfutter BF-FX 10 [5]

Zum Einspannen von Bohrern und Bits mit max. Schaftdurchmesser 10 mm.

Werkzeug zentrisch im Bohrfutter einspannen.

8.3 Winkelvorsatz XS-AS [6]

(Zubehör) Bohren und Schrauben im rechten Winkel zum Elektrowerkzeug.

[1-10]

LED-Lampe mit Kapazitätsanzeige

[1-11]

Bit-Depot

[3A]

Wandbefestigung Ladegerät

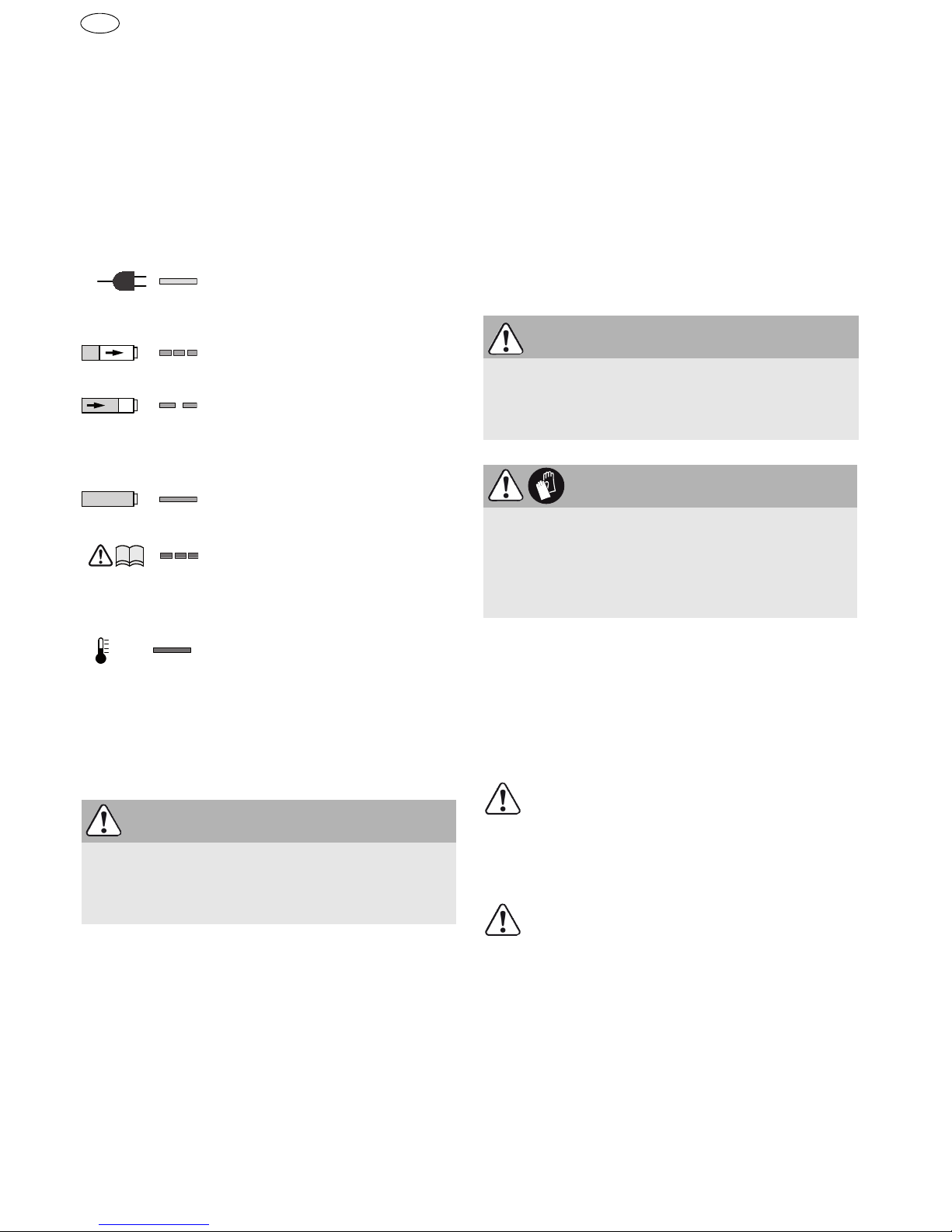

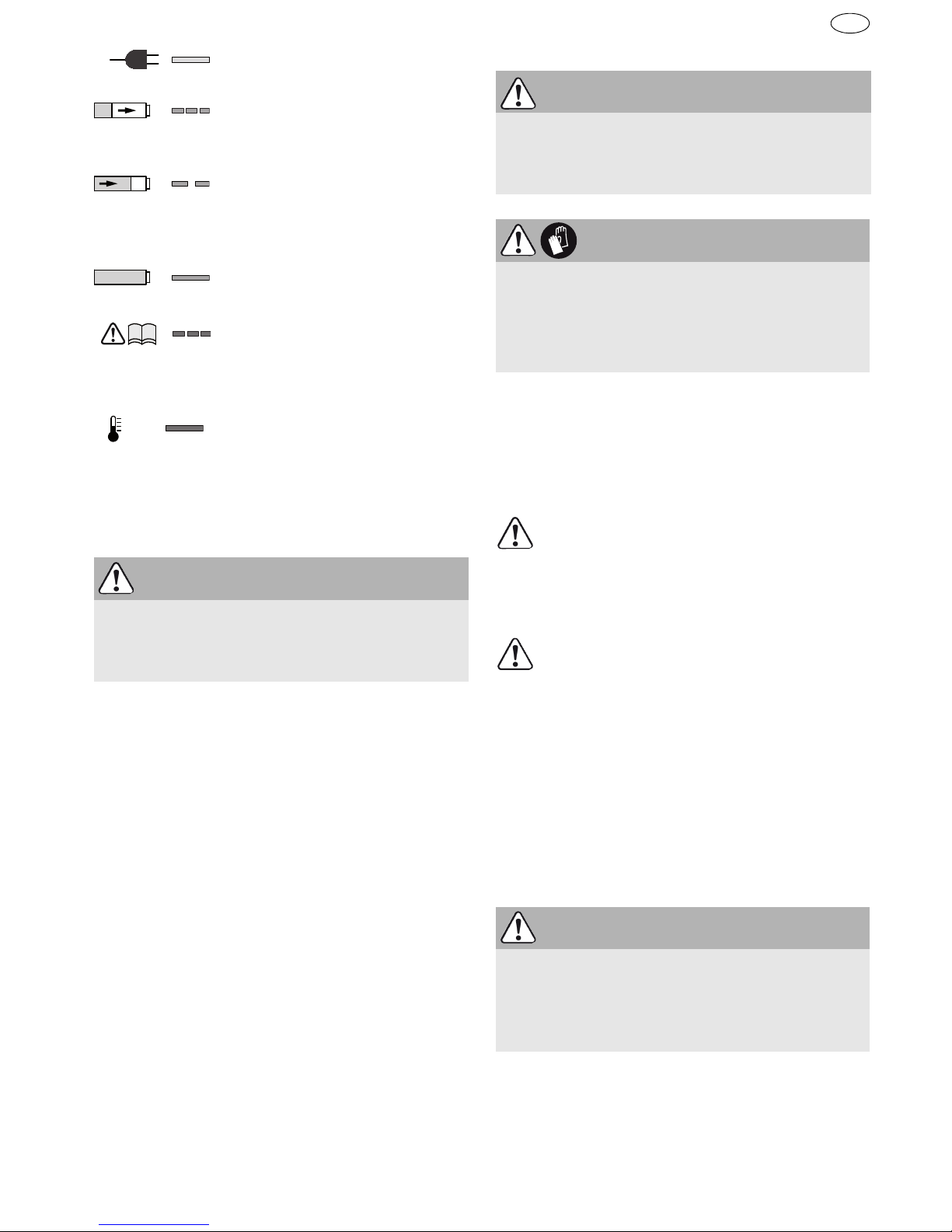

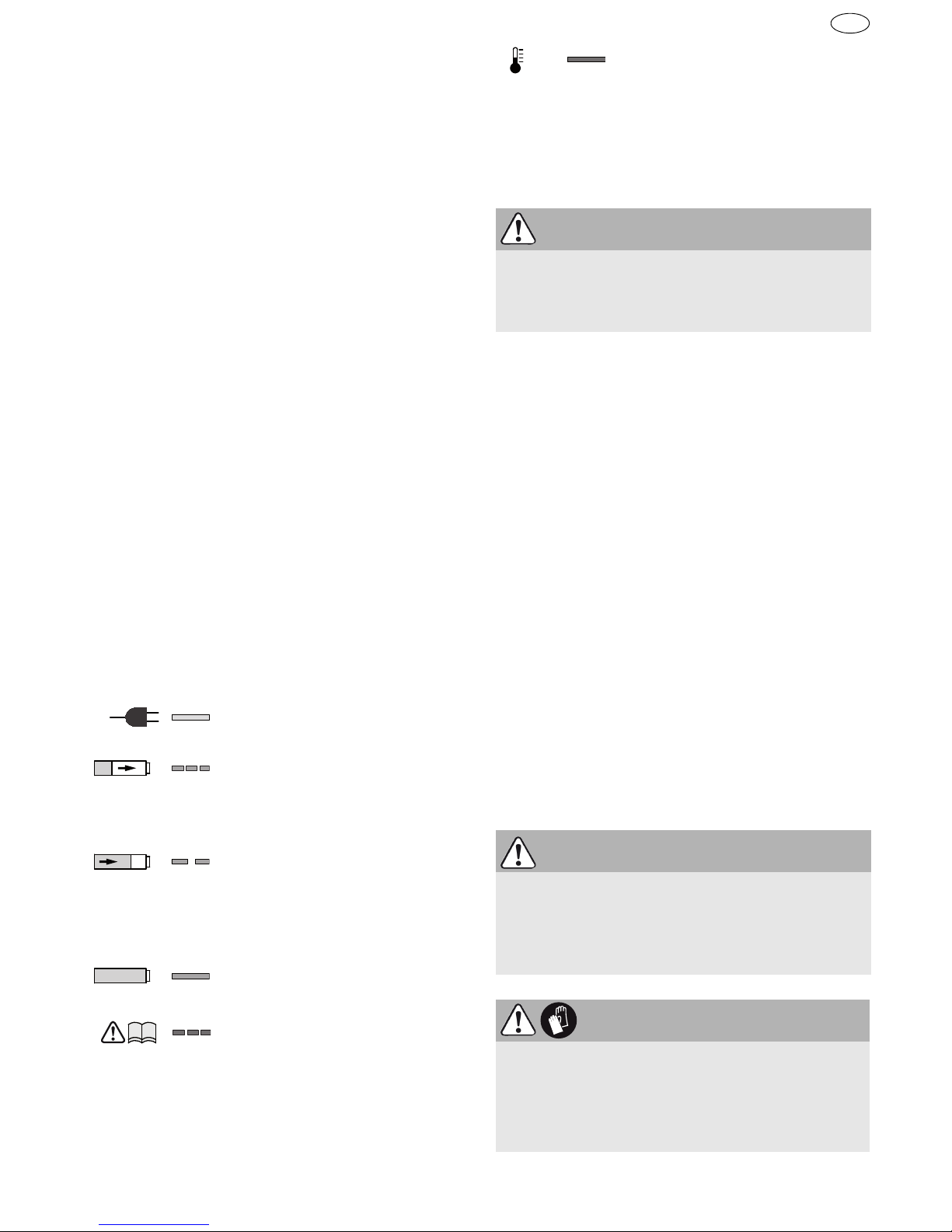

LED gelb - Dauerlicht

Ladegerät ist betriebsbereit.

LED grün - schnelles Blinken

Akkupack wird mit maximalem Strom geladen.

LED grün - langsames Blinken

Akkupack ist zu 80 % geladen und wird mit reduziertem Strom weiter geladen.

LED grün - Dauerlicht

Akkupack ist aufgeladen.

LED rot - Blinken

Allgemeine Fehleranzeige, z. B. keine vollständige Kontaktierung, Kurzschluss, Akkupack defekt, usw..

LED rot - Dauerlicht

Akkutemperatur ist außerhalb der zulässigen Grenzwerte (0 °C bis 55 °C).

VORSICHT

Verletzungsgefahr



Einstellungen nur bei ausgeschaltetem Elektrowerkzeug!

WARNUNG

Verletzungsgefahr



Vor allen Arbeiten am Elektrowerkzeug den Akkupack vom Elektrowerkzeug abnehmen!

VORSICHT

Heißes und scharfes Werkzeug Verletzungsgefahr



Keine stumpfen und defekten Einsatzwerkzeuge verwenden!



Schutzhandschuhe tragen.

Page 10

TXS



Der Winkelvorsatz lässt sich in 16 verschiedenen Winkeleinstellungen einrasten.

8.4 Werkzeugaufnahme in der Bohrspindel [7]

Bits können direkt in der Innensechskantaufnahme der Bohrspindel eingesetzt werden.

9 Arbeiten mit dem Elektrowerkzeug

9.1 Ein-/Ausschalten [1-6]

Drücken = EIN, Loslassen = AUS



Je nach Druck auf den Ein-/Ausschalter ist die Drehzahl stufenlos steuerbar.

9.2 LED-Lampe mit Kapazitätsanzeige

Die LED-Lampe

[1-10]

leuchtet bei gedrücktem

Ein-/Ausschalter

[1-6]

Nach Loslassen des Ein-/Ausschalters

[1-6]

zeigt die Kapazitätsanzeige für einige Sekunden an der LED-Lampe

[1-10]

den Ladezustand des Akku-

packs an:

9.3 Bit-Depot [1-11]

Magnetisch, zur Aufnahme von Bits oder Bithaltern.

9.4 Warnsignale Elektrowerkzeug schaltet ab, Kapazitätsanzeige

blinkt:

Akkupack ist leer.



Akkupack wechseln.

Elektrowerkzeug schaltet ab, Kapazitätsanzeige blinkt nicht:

Elektrowerkzeug ist überhitzt oder

wurde überlastet.



Elektrowerkzeug weniger belasten.



Elektrowerkzeug abkühlen lassen.

10 Wartung und Pflege

Kundendienst und Reparatur

nur durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter: www.festool.com/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/service

Folgende Hinweise beachten:

– Die Lüftungsöffnungen am Elektrowerkzeug frei

und sauber halten, damit die Kühlung gewährleistet ist.

– Die Anschlusskontakte am Elektrowerkzeug, La-

degerät und Akkupack sauber halten.

Hinweise zu Akkupacks

– Lagerung an trockenem, kühlen Ort bei einer

Temperatur von 5 °C bis 25 °C.

– Akkupacks vor Feuchtigkeit und Wasser sowie

vor Hitze schützen.

– Leere Akkupacks nicht länger als ca. einen Mo-

nat im Ladegerät stecken lassen, wenn das Ladegerät vom Netz getrennt ist. Gefahr der Tiefentladung!

– Werden LiIon-Akkupacks längere Zeit ohne Be-

nutzung gelagert, sollten sie mit 40 % Kapazität (ca. 15 min Ladedauer) aufgeladen sein.

– Zur Vermeidung von Kurzschlüssen sollte der

Akkupack in seiner mitgelieferten Verpackung aufbewahrt werden.

11 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Nur EU:

Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Verbrauchte oder defekte Akkupacks

über den Fachhandel, Festool-Kundendienst oder öffentlich vorgeschriebene Entsorgungseinrichtungen zurück (geltende Vorschriften beachten). Akkus müssen bei Rückgabe entladen sein. Akkupacks werden so einem geordneten Recycling zugeführt.

WARNUNG

Verletzungsgefahr



Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.

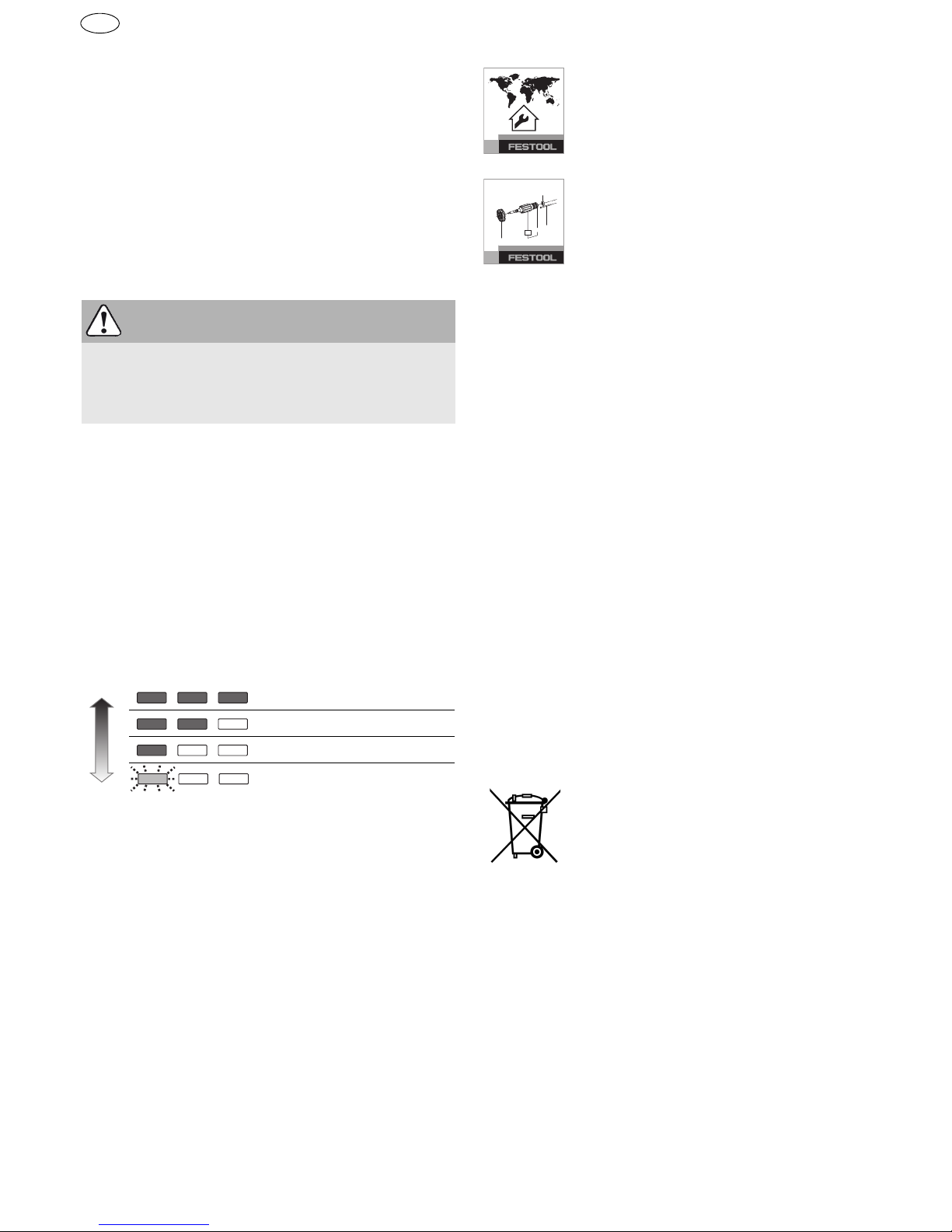

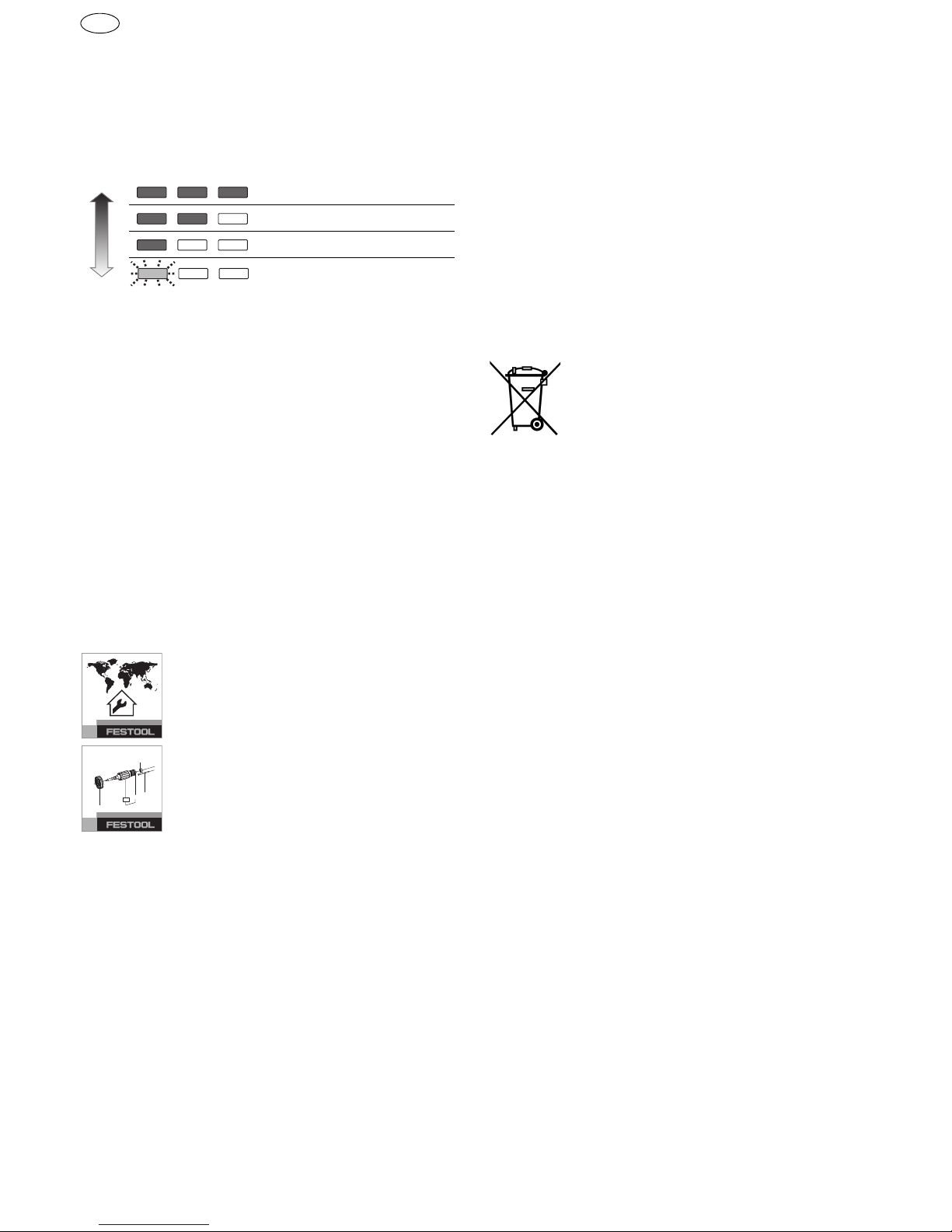

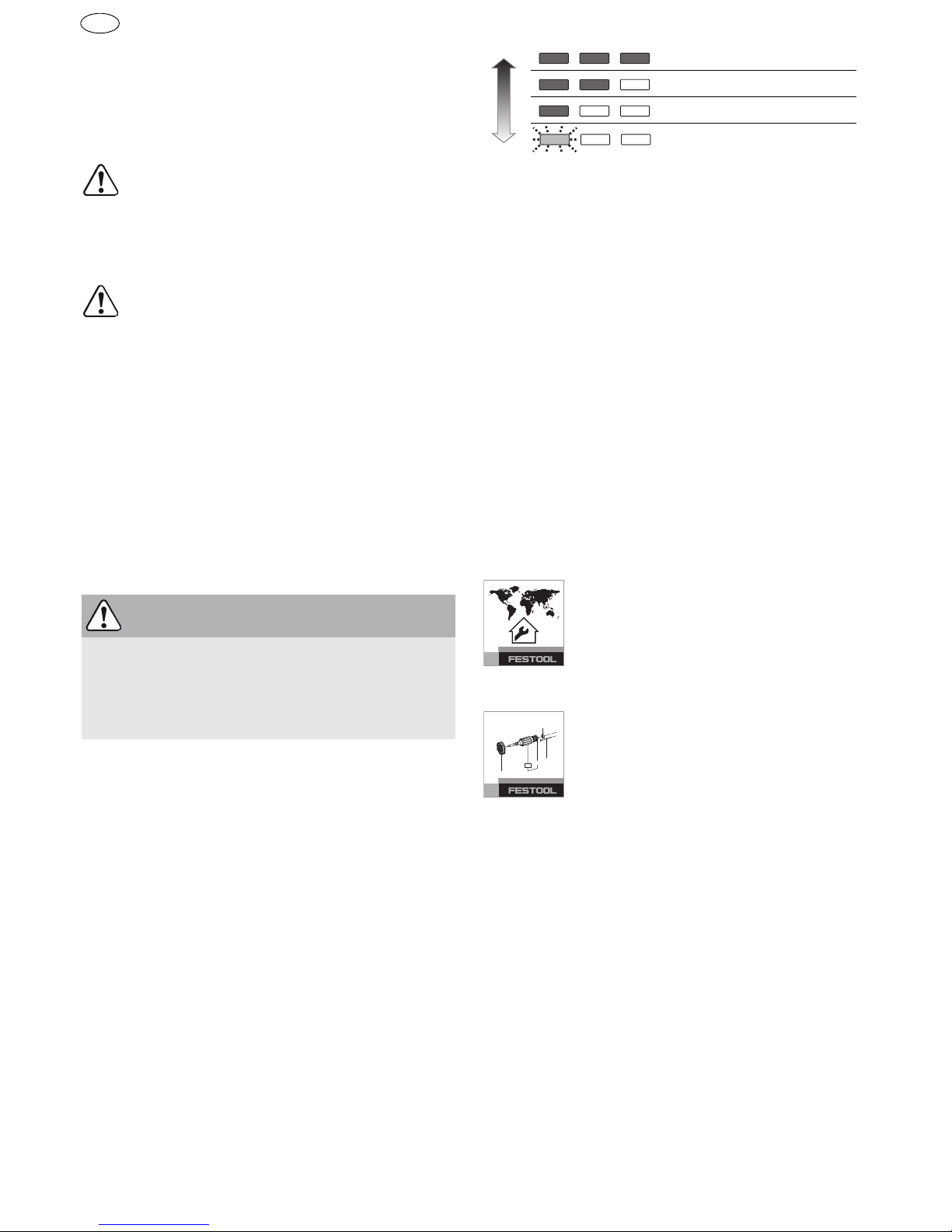

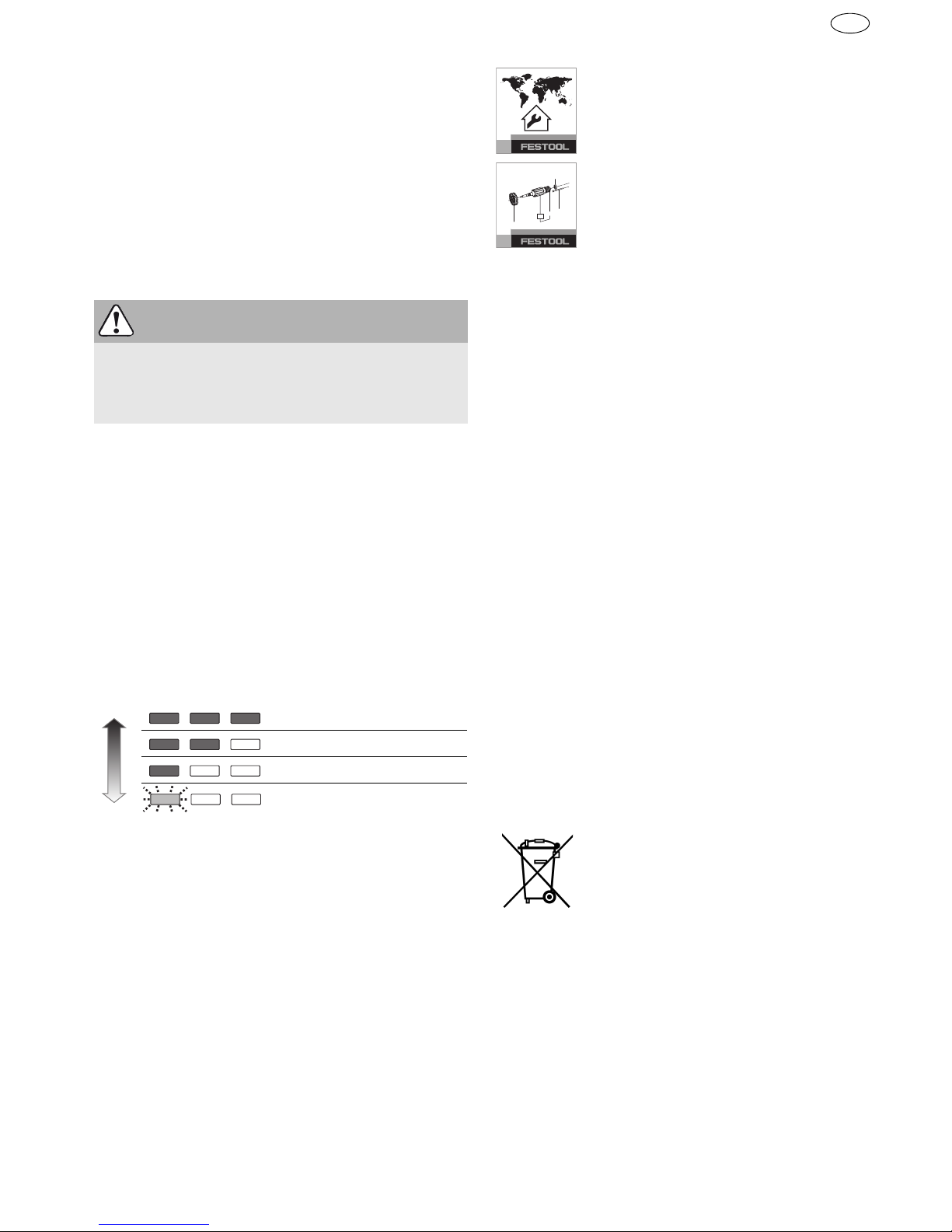

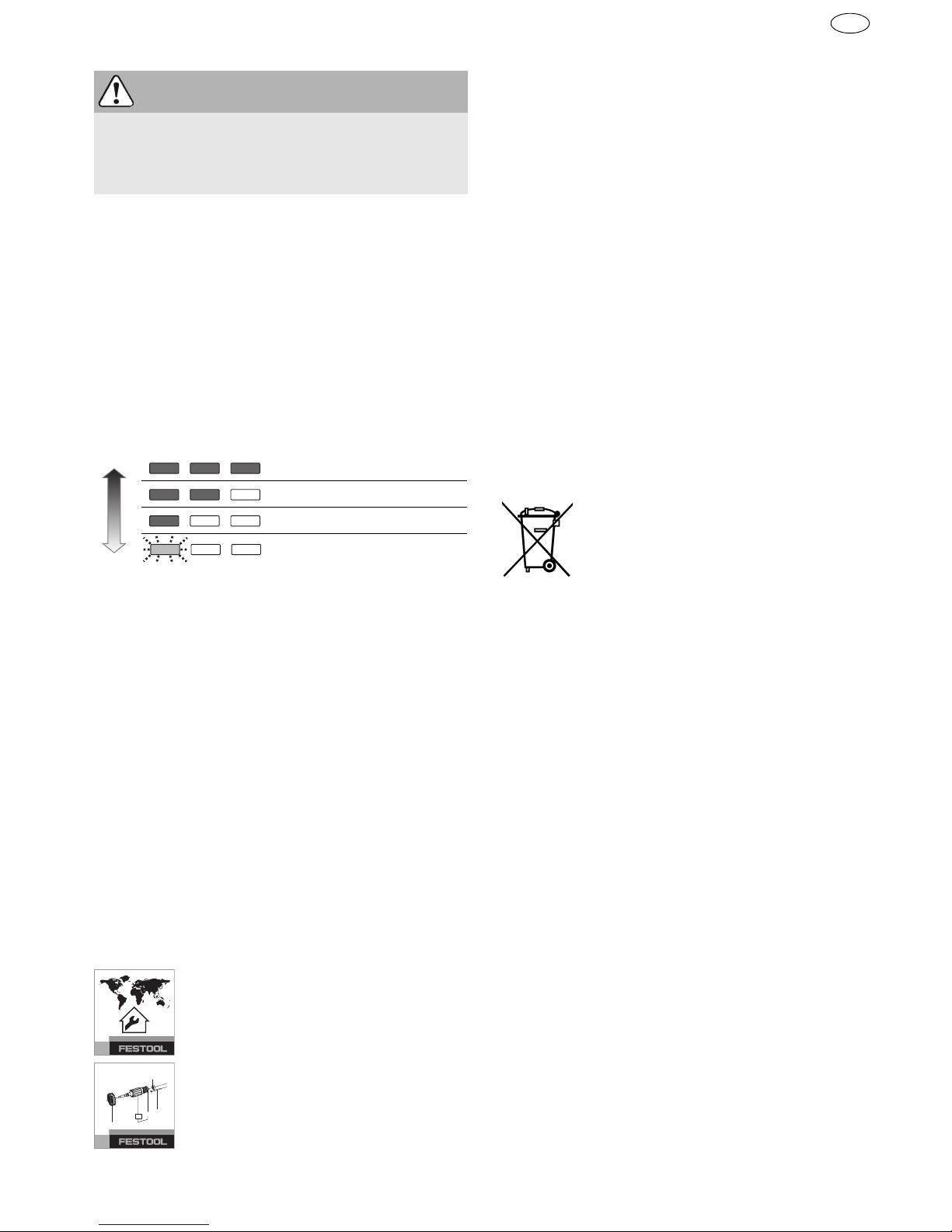

70 - 100 % 40 - 70 % 15 - 40 % < 15 %

Empfehlung:

Akkupack vor weiterer Verwendung laden.

100%

EKAT

Page 11

TXS

Nur EU:

Gemäß Europäischer Richtlinie über Batterien und Akkumulatoren und Umsetzung in nationales Recht müssen defekte oder verbrauchte Akkupacks/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zur REACh:

www.festool.com/reach

12 Transport

Die enthaltenen LiIon-Akkupacks unterliegen den Anforderungen des Gefahrgutrechts. Ein LiIon-Akkupack alleine unterschreitet die einschlägigen Grenzwerte nach UN-Handbuch ST/SG/AC.10/11/ Rev.3 Teil III, Unterabschnitt 38.3. Beim Transport mehrerer Akkupacks können Gefahrgutvorschriften relevant sein. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Bei der Vorbereitung des Versandstückes muss ein Gefahrgut-Experte hinzugezogen werden. Bitte beachten Sie eventuelle weiterführende nationale Vorschriften.

Akkupack nur versenden, wenn das Gehäuse unbeschädigt ist. Offene Kontakte abkleben und Akkupack so verstauen, dass er sich nicht in der Verpackung bewegen kann.

13 EG-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 607451, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender Richtlinien, Normen oder normativen Dokumenten übereinstimmt:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 603351, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Leiter Forschung, Entwicklung, technische Doku-

mentation 2014-03-28

Akku-Bohrschrauber Serien-Nr.

TXS 10008076 Jahr der CE-Kennzeichnung: 2014

Ladegerät Serien-Nr.

MXC 495883 Jahr der CE-Kennzeichnung: 2010

Page 12

TXS

Original operating manual

1Symbols

2Safety instructions

2.1 General safety instructions WARNING! Read all safety warnings and all

instructions.

Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

2.2 Machine-specific safety notices for cordless drills

–

Hold power tool by insulated gripping surfaces, when performing an operation where the cutting accessory or fastener may contact hidden wiring.

Cutting accessory or fasteners contacting a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

–

Use suitable detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance.

Contact with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

–

Wear suitable protection:

such as ear protection, safety goggles, a dust mask for work which generates dust, and protective gloves when working with raw materials and when changing tools.

CAUTION! Power tool can block and cause sudden kickback!

Switch off immediately!

– Do not lock the on/off switch permanently!

2.3 Battery pack and charger safety instructions

– This charger can be operated by persons with re-

duced physical, sensory or mental capabilities or a lack of practical experience and knowledge, provided they are supervised or have been instructed to use the machine safely and understand the dangers of machine operation.

Children

are not allowed use or play with the ma-

chine. – Do not open the battery pack or the charger! – Prevent metal parts (e.g. metal chips) or fluids

from entering the charger! –

Do not use power adapters or battery packs

form other manufacturers to operate the cord-

less power tool. Do not use any charger from

other manufacturers for charging the battery

pack.

The use of impermissible accessories may result in electric shock and / or serious accidents!

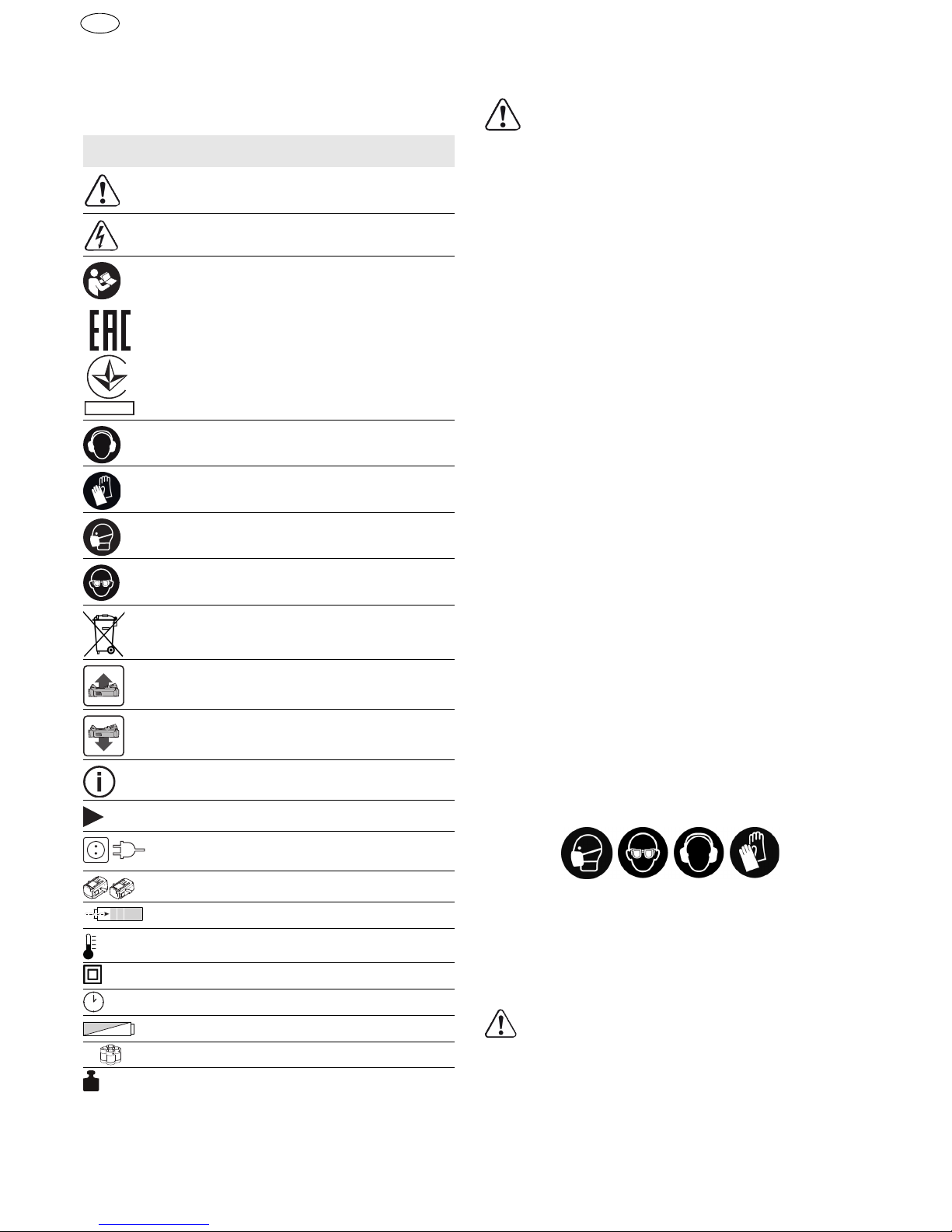

Symbol Significance

Warning of general danger

Risk of electric shock

Read operating instructions and safety notices!

Wear ear protection.

Wear protective gloves.

Wear a dust mask.

Wear protective goggles.

Do not dispose of with domestic waste.

Inserting the battery pack.

Removing the battery pack.

Tip or advice

Handling instruction

Mains voltage (input) and frequency

Voltage (output) Rapid charging max.

Permitted temperature range Safety class II

Charging times Capacity Number of cells Weight

Page 13

TXS

– Protect the battery pack from excessive heat > 50

°C or constant heat sources such as sunlight or naked flames!

– Never use water to extinguish burning li-ion bat-

tery packs! Use sand or a fire blanket.

– Check the plug and the cable regularly and

should either become damaged, in order to avoid a hazard, have them replaced by an authorised after-sales service workshop.

– Always pull the mains plug out of the socket

when the charger is not in use.

2.4 Emission levels

Levels determined in accordance with EN 60745 are typically:

Vibration emission value ah (vector sum for three directions) and uncertainty K measured in accordance with EN 60745:

The specified emissions values (vibration, noise) – are used to compare machines. – They are also used for making preliminary esti-

mates regarding vibration and noise loads during operation.

– They represent the primary applications of the

power tool.

Increase possible for other applications, with other insertion tools or if not maintained adequately. Take note of idling and downtimes of machine!

3 Intended use

Cordless drill suitable – for screwing in and tightening screws, – for drilling in metal, wood, plastics and similar

materials.

Not intended

for clamping tools other than drills and drill bits, e.g. compass saws, stirring rods, metal brushes.

Charger MXC suitable – for charging the listed battery packs. – only for indoor use.

The user is liable for improper or non-intended use; this also includes continuous industrial operation.

4Technical data

* Speed specifications with fully charged battery pack.



Further technical data on the charger and the supplied battery pack can be found on page 6.

5 Machine features

The specified illustrations appear at the beginning of the Operating Instructions.

6Operation

6.1 Changing the battery pack [2]



Battery pack is ready for use immediately upon delivery and can be charged at any time.

Sound pressure level LPA = 65 dB(A) Sound power level LWA = 76 dB(A) Uncertainty K = 3 dB

Wear ear protection.

Fastening ah=4,0 m/s

K = 1,5 m/s

Drilling in metal ah=3,0 m/s

K = 1,5 m/s

Cordless drills TXS

Motor voltage 10,8V Idle engine speed* 1st gear 0 - 430 rpm

2nd gear 0 - 1300 rpm Max. torque soft/hard screw joints 10/ 16 Nm Adjustable torque 0,2 - 2,4 Nm Chuck clamping range 1 - 10 mm Drill diameter max. Wood/Metal 12/ 8 mm Tool holder in drill spindle 1/4 ’’ Weight without battery pack with

Centrotec

0,7 kg

[1-1]

Drilling symbol

[1-2]

Torque thumbwheel

[1-3]

Torque/drilling position marking

[1-4]

Gear switch

[1-5]

Right/left switch

[1-6]

On/Off switch

[1-7]

Belt clip

[1-8]

Insulated gripping surfaces (grey shaded area)

[1-9]

Button for releasing the battery pack

[1-10]

LED lamp with capacity indicator

[1-11]

Bit store

[3A]

Wall mount for charger

Page 14

TXS



Side of the belt clip

[2-1]

can be replaced when

battery pack is removed.

6.2 Charging the battery pack [3]

The LED

[3-1]

on the charger indicates the respec-

tive operating status of the charger.

7 Settings

7.1 Changing direction of rotation [1-5]

• Switch to the left = clockwise rotation

• Switch to the right = counterclockwise rotation

7.2 Changing gear [1-4]

• Gear switch forwards (digit 1 visible) = 1st gear

• Gear switch to rear (digit 2 visible) = 2nd gear

7.3 Adjust torque [1-2]

The marking

[1-3]

shows the selected position.

Drilling

Marking shows the drill symbol

[1-1]

= Maximum

torque.

Fastening

Torque corresponding to setting: Position 1 = low torque

Position 12 = high torque

8 Tool holder, attachments

The order numbers of the accessories and tools can be found in the Festool catalogue or on the Internet under "www.festool.com".

8.1 CENTROTEC tool chuck [4]

Quick change of tools with CENTROTEC shaft

Only clamp CENTROTEC tools in CENTROTEC tool chucks.

8.2 Chuck BF-FX10 [5]

For clamping drill bits and bits with max. shaft diameter of 10 mm.

Clamp tool centrally in the chuck.

8.3 Angle attachment XS-AS [6]

(accessories) Drilling and screwdriving at right angle to power tool.



You can engage the angle attachment in 16 different angle settings.

8.4 Tool holder in the drill spindle [7]

Bits can be inserted directly into the hexagon socket holder of the drill spindle.

9 Working with the power tool

9.1 On/Off switch [1-6]

Press = ON, release = OFF

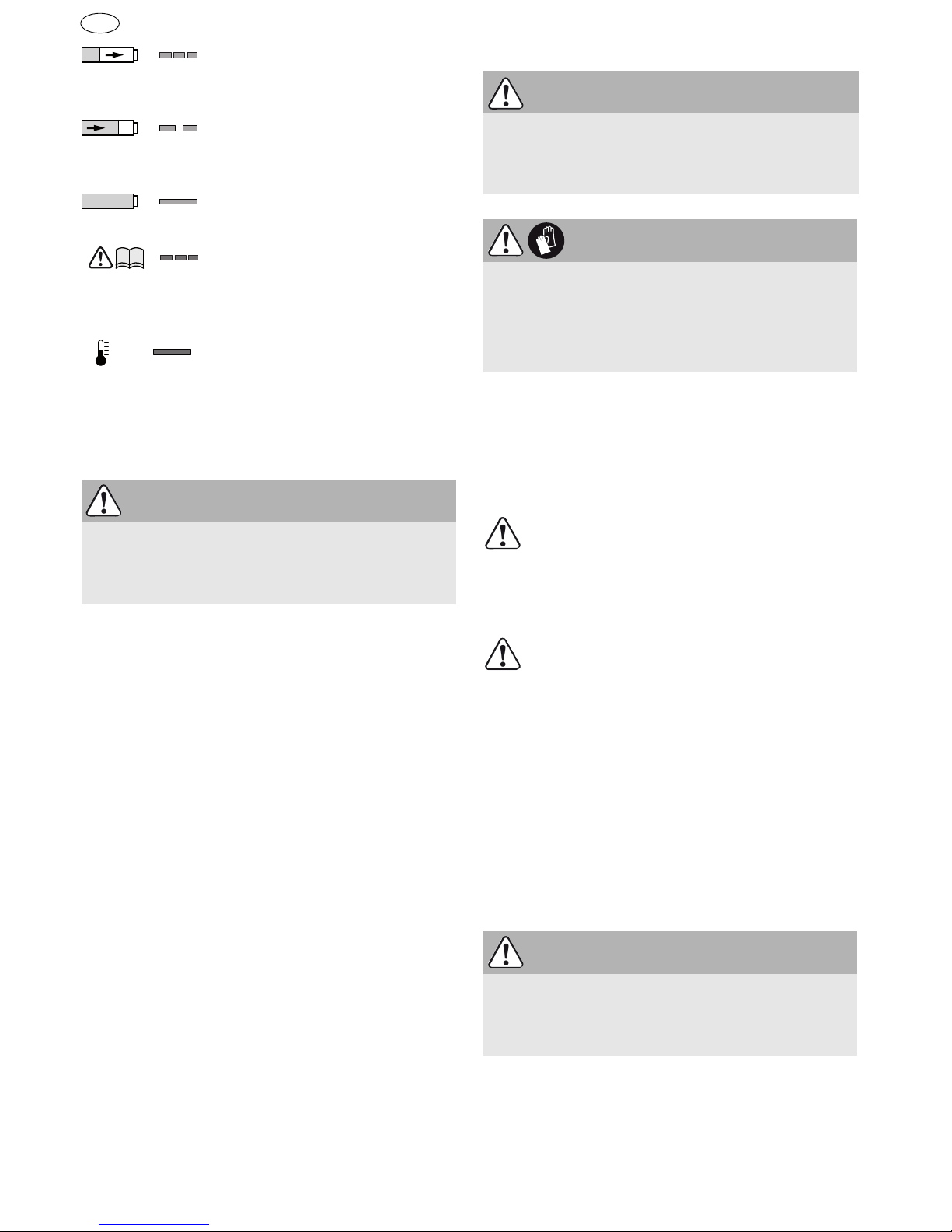

LED yellow - lit continuously

Charger is ready to use.

LED green - flashing quickly

Battery pack is charged to maximum capacity.

LED green - flashing slowly

Battery pack is charged to 80% and with reduced current.

LED green - lit continuously

Battery pack is charged.

LED red - flashing

General fault indicator, e.g. incomplete contact, short circuit, defective battery pack, etc.

LED red - lit continuously

Battery temperature is outside permissible limit values (0 °C to 55 °C).

CAUTION

Risk of injury



Always switch off the power tool before adjusting settings!

WARNING

Risk of injury



Always disconnect the battery pack before performing any type of work on the machine!

CAUTION

Hot and sharp tools Risk of injury



Do not use insert tools that are blunt or defective.



Wear protective gloves.

WARNING

Risk of injury



Always secure the workpiece in such a manner that it cannot move while being machined.

Page 15

TXS



The speed of the machine depends on how far the on/off switch is pressed in.

9.2 LED lamp with capacity indicator

The LED bulb

[1-10]

lights up when the ON/OFF

switch is pressed

[1-6]

After releasing the ON/OFF switch

[1-6]

the capac-

ity indicator on the LED lamp

[1-10]

displays the state of charge of the battery pack for a few seconds:

9.3 Bit store [1-11]

Magnetic, for storing bits and bit holders.

9.4 Warning signals Power tool shuts down, capacity indicator flashes:

Battery pack is empty.



Change the battery pack.

Power tool shuts down, capacity indicator does not flash:

Power tool is overheating or has been

overloaded.



Apply a lesser load to power tool.



Allow power tool to cool down.

10 Service and maintenance

Customer service and repair

only through manufacturer or service workshops: Please find the nearest address at: www.festool.com/service

Use only original Festool spare parts! Order No. at: www.festool.com/service

Note the following information:

– Keep the ventilation slits on the machine free and

clean to ensure adequate cooling.

– Keep the contacts on the machine, charger and

battery pack clean.

Information on battery packs

– Store in a cool, dry place at a temperature be-

tween 5 °C and 25 °C.

– Protect battery packs from moisture, water and

heat.

– Do not leave flat battery packs in a charger dis-

connected from the mains power supply for longer than one month. Danger of deep discharge!

– If you intend to store li-ion battery packs for lon-

ger periods without use, you should charge them to 40 % capacity (approx. 15 min charging time).

– To avoid short circuits the battery pack should be

stored in the packaging supplied.

11 Environment

Do not dispose of the device in household waste!

Recycle devices, accessories and packaging. Observe applicable national regulations.

EU only:

In accordance with European Directive on waste electrical and electronic equipment and implementation in national law, used electric power tools must be collected separately and handed in for environmentally friendly recycling.

Return used or faulty battery packs

to your local specialist retailer, Festool after-sales service or nearest public waste management facility (observe applicable regulations). Batteries must be discharged on return. Battery packs will then be recycled.

EU only:

In accordance with the European Directive on batteries and implementation in national law, defective or used battery packs/batteries must be collected separately and handed in for environmentally friendly recycling.

Information on REACh:

www.festool.com/reach

12 Transport

The lithium-ion batteries are subject to the requirements of the legislation on hazardous goods. A liion battery pack alone falls below the applicable limit value and certified as per UN manual ST/SG/ AC.10/11/rev. 3 part III, subsection 38.3. However, dangerous goods regulations may apply when several battery packs are transported For shipping by third parties (e.g. air transport or freight forwarding company) special requirements with regard to packaging and labelling must be observed.For the preparation of the package an expert on hazardous goods must be consulted. Please observe any further national regulations.

70 - 100% 40 - 70% 15 - 40% < 15%

Recommendation:

Charge battery pack before further use.

100%

EKAT

Page 16

TXS

Only return the battery pack if the housing is undamaged. Tape over the exposed contacts and wrap the battery pack so that it cannot move inside the packaging.

13 EU Declaration of Conformity

We declare under sole responsibility that this product complies with all the relevant requirements in the following directives, standards and normative documents:

2004/108/EC, 2006/95/EC, 2011/65/EU, EN 607451, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

We declare under sole responsibility that this product complies with all the relevant requirements in the following directives, standards and normative documents:

2004/108/EC, 2006/95/EC, 2011/65/EU, EN 603351, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen, Germany

Dr. Johannes Steimel Head of Research, Development and Technical

Documentation 2014-03-28

Cordless drill Serial no.

TXS 10008076 Year of CE mark: 2014

Charger Serial no.

MXC 495883

Year of CE mark: 2010

Charger Serial no.

Page 17

TXS

Notice d'utilisation d'origine

1Symboles

2 Consignes de sécurité

2.1 Consignes générales de sécurité

Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions.

Des erreurs résultant du non-respect des consignes d'avertissement et des instructions peuvent occasionner un choc électrique, des brûlures et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une référence future.

Le terme "outil électrique" utilisé dans les consigne de sécurité se rapporte aux outils électriques fonctionnant sur secteur (avec cordon d'alimentation) et aux outils électriques fonctionnant sur batteries (sans cordon d'alimentation).

2.2 Consignes de sécurité spécifiques pour

perceuses-visseuses sans fil

–

Tenez l'appareil uniquement au niveau des surfaces isolées de la poignée lorsque vous effectuez des travaux au cours desquels l'outil de série ou la vis peuvent toucher des conduites électriques cachées.

Le contact de l'outil de série ou de la vis avec un câble sous tension peut également mettre les composants métalliques de l'outil sous tension et provoquer un choc électrique.

–

Utilisez des appareils de détection appropriés pour repérer des câbles d'alimentation dissimulés ou consultez l'entreprise de distribution locale.

Le contact de l'outil monté avec un câble sous tension peut provoquer un feu ou un choc électrique. Une conduite de gaz endommagée peut conduire à une explosion.La pénétration dans une conduite d'eau provoque des dégâts matériels.

–

Portez des protections adéquates:

protection auditive, lunettes de sécurité, masque pour les travaux générant de la poussière, gants de protection pour les travaux avec des matériaux rugueux et pour le changement d'outils.

ATTENTION ! L'outil électroportatif peut se bloquer et provoquer un rebond brusque !

Arrêter immédiatement !

– Ne pas bloquer l'interrupteur marche/arrêt de

façon durable !

2.3 Consignes de sécurité spécifiques au bloc batteries et au chargeur

– Ce chargeur peut être utilisé par des personnes

aux capacités physiques, sensorielles ou men-

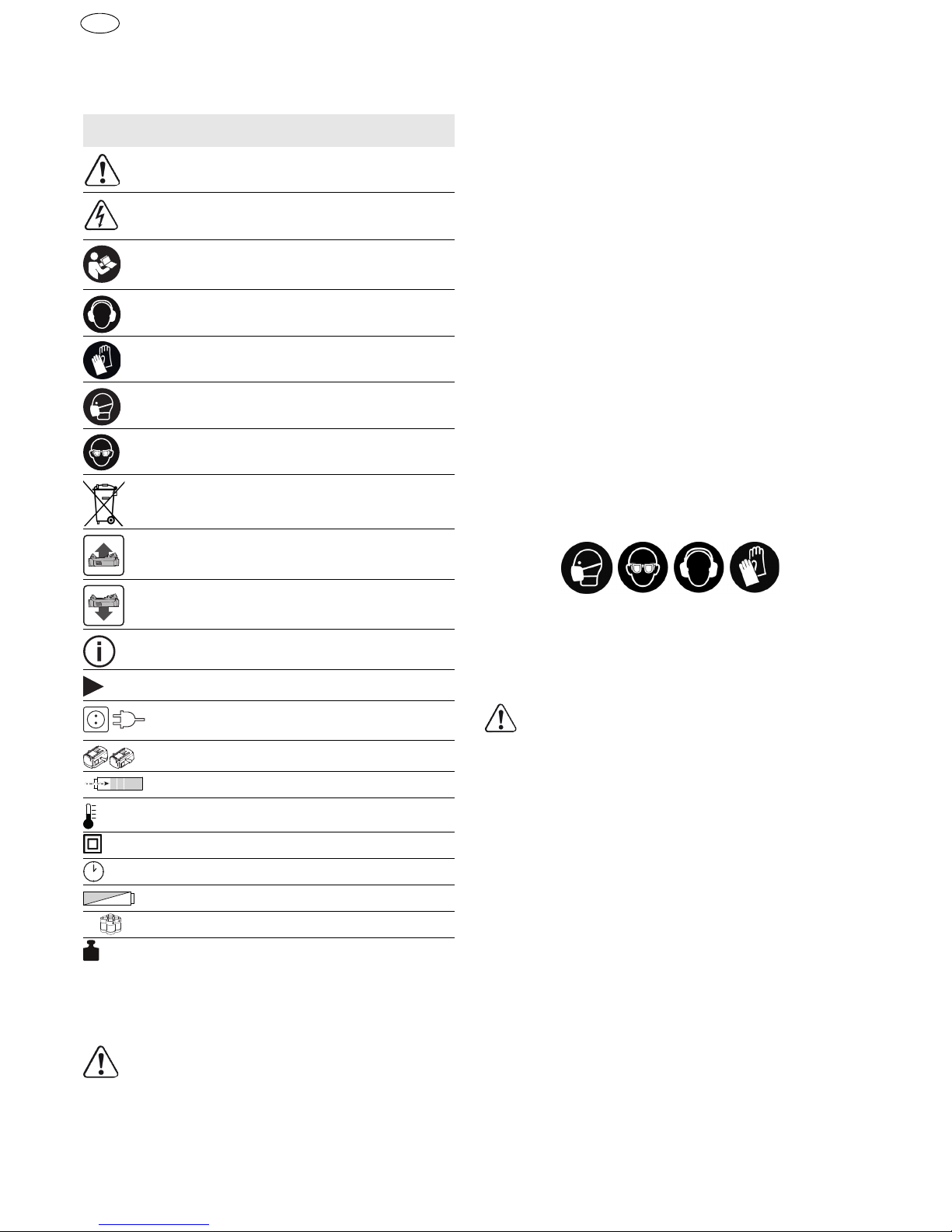

Symbole

Signification

Avertissement de danger

Avertissement contre le risque d'électrocution

Notice d'utilisation, lire les consignes de sécurité !

Porter une protection auditive !

Porter des gants de protection !

Porter une protection respiratoire !

Porter des lunettes de protection !

Ne pas jeter l'appareil avec les ordures ménagères.

Insérer la batterie.

Dégager la batterie.

Astuce, information

Consignes opératoires

Tension d'entrée et fréquence

Tension de sortie Chargement rapide max.

Plage de températures admissible Classe de protection II

Temps de charge Capacité Nombre de cellules Poids

Page 18

TXS

tales réduites ou présentant un manque d'expériences ou de connaissances si elles sont surveillées ou qu'elles ont été instruites pour son utilisation sûre et qu'elles comprennent les dangers qui en résultent. Les

enfants

ne doivent pas

utiliser la machine ou jouer avec. – Ne pas ouvrir la batterie ni le chargeur! – Protéger le chargeur des pièces métalliques (par

ex. copeaux métalliques) ou des liquides! –

N’utiliser d’alimentation ou batteries d’autres

fabricants pour faire fonctionner l’outil élec-

trique sans fil. N’utiliser un chargeur d’autres

fabricants pour charger la batterie.

L'utilisation d'accessoires non autorisées peut entraîner un choc électrique et / ou accidents graves!

– Protéger la batterie contre une température su-

périeure à 50 °C par ex. également contre les rayons de soleil permanents et le feu !

– N'utiliser en aucun cas de l'eau pour éteindre

une batterie "Li-ion" enflammée ! Utiliser du sable ou une couverture anti-feu.

– Contrôler régulièrement le connecteur et le

câble pour éviter tout danger ; en cas d'endommagement, les faire remplacer par un des ateliers de service après-vente agréés.

– Lorsque le chargeur n'est pas utilisé, débran-

chez systématiquement la fiche secteur de la prise de courant.

2.4 Valeurs d'émission

Les valeurs mesurées selon la norme NE 60745 sont habituellement :

Valeur d'émission vibratoire ah (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à la norme EN 60745 :

Les valeurs d'émission indiquées (vibration, bruit)

– sont destinées à des fins de comparaisons entre

les outils.

– Elles permettent également une estimation pro-

visoire de la charge de vibrations et de la nuisance sonore lors de l'utilisation

– et représentent les principales applications de

l'outil électrique.

Cependant, si la ponceuse est utilisée pour d'autres applications, avec d'autres outils de travail ou est insuffisamment entretenue, la charge de vibrations et la nuisance sonore peuvent être nettement supérieures. Tenir compte des temps de ralenti et d'immobilisation de l'outil !

3 Utilisation en conformité avec les ins-

tructions

Perceuse-visseuse sans fil convient – pour le vissage et le serrage de vis, – pour un perçage dans les matériaux suivants :

métal, bois, plastique et autres matériaux similaires.

Ne convient pas

pour serrer d'autres accessoires que forets et embouts, par ex. scies cloche, tiges mélangeuses, brosses métalliques.

Le chargeur MXC convient – conçu pour la charge des batteries indiquées. – prévu seulement pour une utilisation en inté-

rieur.

L'utilisateur est responsable des dommages provoqués par une utilisation non conforme, utilisation en milieu industriel comprise.

4 Caractéristiques techniques

Niveau de pression acoustique

LPA = 65 dB(A)

Niveau de puissance acoustique

LWA = 76 dB(A)

Incertitude K = 3 dB

Portez une protection auditive !

Vissage ah=4,0 m/s

K= 1,5 m/s

Perçage dans le métal ah=3,0 m/s

K= 1,5 m/s

Perceuses-visseuses sans fil TXS

Tension du moteur 10,8 V Vitesse à vide* 1ère vitesse 0 - 430 tr/min

2ème vitesse 0 - 1300 tr/min Couple max. Vissage dans support tendre/dur 10/ 16 Nm Couple réglable 0,2 - 2,4 Nm Capacité du mandrin 1 - 10 mm Diamètre de perçage max. Bois/métal 12/ 8 mm Porte-outils dans la broche de

perçage

1/4 ’’

Poids sans bloc batterie, avec mandrin Centrotec

0,7 kg

Page 19

TXS

* Indications de vitesse de rotation avec batterie entièrement chargée.



D'autres caractéristiques techniques sur le chargeur et sur la batterie fournie sont indiquées page 6.

5 Composants de l’appareil

Les illustrations indiquées se trouvent en début de notice d'utilisation.

6 Mise en service

6.1 Remplacement de la batterie [2]



La batterie peut être utilisée immédiatement après livraison et peut être chargée à tout moment.



Changement de côté du clip pour ceinture

[2-1]

est possible une fois le bloc batterie retiré.

6.2 Charge de la batterie [3]

La LED

[3-1]

du chargeur indique l'état de service

respectif du chargeur.

7 Réglages

7.1 Modification du sens de rotation [1-5]

• Commutateur vers la gauche = rotation à droite

• Commutateur vers la droite = rotation à gauche

7.2 Changement de vitesse [1-4]

• Commutateur de vitesse vers l'avant (chiffre 1 visible) = 1ère vitesse

• Commutateur de vitesse vers l'arrière (chiffre 2 visible) = 2ème vitesse

7.3 Réglage du couple [1-2]

Le repère

[1-3]

est en face de la position sélection-

née.

Perçage

Repère en face du symbole de perceuse

[1-1]

couple maximal.

Vissage

Couple en fonction du réglage : Position 1 = couple faible Position 12 = couple élevé

8 Porte-outil, embouts

[1-1]

Symbole de perçage

[1-2]

Molette de réglage du couple

[1-3]

Repère de couple/position de perçage

[1-4]

Commutateur de vitesses

[1-5]

Commutateur pour rotation à droite / rotation à gauche

[1-6]

Interrupteur de marche/arrêt

[1-7]

Clip-ceinture

[1-8]

Poignée isolée (zone grisée)

[1-9]

Touche d'extraction du bloc batterie

[1-10]

Lampe LED avec affichage de la capacité

[1-11]

Support d’embouts

[3A]

Fixation murale du chargeur

LED jaune - allumée en continu

Le chargeur est opérationnel.

LED verte - clignotement rapide

La batterie est chargée avec le courant maximal.

LED verte - clignotement lent

La batterie est chargée à 80 % et est chargée avec un courant réduit.

LED verte - allumée en continu

La batterie est chargée.

LED rouge - clignotement

Affichage de défaut général, par ex. pas de contact total, court-circuit, batterie défectueuse, etc.

LED rouge - allumée en continu

La température de la batterie est en-dehors des valeurs limites admissibles (de 0 °C à 55 °C).

ATTENTION

Risque de blessures



Réglages à effectuer uniquement quand l'outil électroportatif est à l'arrêt !

AVERTISSEMENT

Risque de blessures



Retirer systématiquement la batterie de l'outil avant tous les travaux sur l'outil !

Page 20

TXS

Les références des accessoires et des outils figurent dans le catalogue Festool ou sur Internet "www.festool.fr".

8.1 Mandrin CENTROTEC [4]

La tige CENTROTEC permet un remplacement rapide des outils

Monter uniquement les outils CENTROTEC dans le mandrin CENTROTEC.

8.2 Mandrin de perçage BF-FX 10 [5]

Pour le serrage de forets et d'embouts d'un diamètre de queue max. de 10 mm.

Serrer l'outil au centre du mandrin de perçage.

8.3 Renvoi d’angle XS-AS [6]

(en accessoire) Perçage et vissage à angle droit par rapport à l'outil électroportatif.



Le renvoi d'angle peut être fixé dans 16 positions angulaires différentes.

8.4 Porte-outil dans la broche de perçage [7]

Les embouts peuvent être montés directement dans le logement six pans creux de la broche de perçage.

9 Travail avec l'outil électroportatif

9.1 Marche/arrêt [1-6]

Presser = ON, relâcher = OFF



Selon la pression sur l'interrupteur de marche/ arrêt, la vitesse de rotation peut être commandée progressivement.

9.2 Lampe LED avec affichage de la capacité

La lampe à LED

[1-10]

est allumée lorsque l'inter-

rupteur de marche/arrêt est appuyé

[1-6]

Après avoir relâché l'interrupteur MARCHE/ARRÊT

[1-6]

, l'affichage de la capacité indique pendant

quelques secondes sur la lampe LED

[1-10]

l'état

de charge de la batterie :

9.3 Support d'embouts [1-11]

Magnétique, pour l'emmanchement d'embouts ou de porte-embouts.

9.4 Signaux d'avertissement L'outil électroportatif s'arrête, l'affichage de la

capacité clignote :

la batterie est vide.



Remplacer la batterie.

L'outil électroportatif s'arrête, l'affichage de la capacité ne clignote pas :

l'outil électroportatif est

en surchauffe ou en surcharge.



Moins surcharger l'outil électroportatif.



Faire refroidir l'outil électroportatif.

10 Entretien et maintenance

Seuls le fabricant et un atelier homologué sont habilités à effectuer

toute

réparation ou service

. Voir

conditions : www.festool.fr/services

Utilisez uniquement des pièces Festool d'origine. Référence sur : www.festool.fr/services

Respecter les consignes suivantes :

– Maintenir les ouvertures d'aération sur l'outil

électrique dégagées et dans un état propre afin de garantir le refroidissement.

– Maintenir les contacts de raccordement sur l'ou-

til électrique, le chargeur et la batterie dans un état propre.

ATTENTION

Outil chaud et tranchant Risque de blessures



Ne pas utiliser d'outil émoussé ou défectueux !



Porter des gants de protection.

AVERTISSEMENT

Risques de blessures



Fixer la pièce à usiner de manière à ce qu‘elle ne puisse pas bouger pendant le traitement.

70 - 100 % 40 - 70 % 15 - 40 % < à 15 %

Recommandation :

recharger le bloc batteries avant de continuer de l'utiliser.

100%

EKAT

Page 21

TXS

Remarques concernant les batteries

– Stockage dans un endroit sec et frais, dans une

plage de température comprise entre 5 °C et 25 °C.

– Protéger les batteries contre l'humidité et l'eau,

ainsi que contre la chaleur.

– Ne pas laisser les batteries déchargées pendant

plus d'un mois env. dans le chargeur, si le chargeur est débranché du secteur. Risque de décharge profonde !

– Si des batteries Li-Ion doivent être stockées sans

être utilisées pendant une période prolongée, il convient de les charger à 40 % de leur capacité (durée de charge env. 15 minutes).

– Pour éviter les courts-circuits, il convient de

stocker le bloc batterie dans l'emballage fourni.

11 Environnement

Ne pas jeter l'appareil avec les ordures ménagères !

Éliminer l'appareil, les accessoires et les emballages de façon compatible avec l'environnement. Respecter les prescriptions na-

tionales en vigueur.

Uniquement UE :

d'après la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électriques usagés doivent être collectés à part et recyclés de manière écologique, par les filières de recyclage type DEEE.

Remettre les batteries usagées ou défectueuses

au commerce spécialisé, au service après-vente Festool ou aux installations de gestion de déchets publiques spécifiées (respecter les directives en vigueur). Les batteries doivent être rendues chargées. Les batteries sont ainsi acheminées vers un recyclage approprié.

Uniquement UE :

d'après la directive européenne relative aux batteries et accumulateurs et sa transposition en droit national, les batteries/accumulateurs défectueux ou usagés doivent être collectés à part et recyclés de manière écologique.

Informations à propos de REACh :

www.festool.com/reach

12 Transport

Les batteries Li-ion comprises sont soumises aux exigences du droit sur les matières dangereuses. La quantité équivalente de lithium contenue dans la batterie Li-ion se situe sous les valeurs limites applicables et est contrôlée d'après le manuel UN ST/ SG/AC.10/11/Rev.3 partie III, sous-paragraphe

38.3. Pour cette raison, la batterie Li-ion n'est sou-

mise, ni en tant que composant individuel, ni insérée dans un appareil, aux prescriptions nationales et internationales concernant les matières dangereuses. Les prescriptions concernant les matières dangereuses peuvent toutefois être applicables en cas de transport de plusieurs batteries. Dans ce cas il peut s'avérer nécessaire de respecter des conditions particulières. Pour l'envoi par des tiers (par ex. transport aérien ou entreprise de transport), tenez compte des exigences spéciales pour l'emballage et le marquage. Pour la préparation d'un colis, prenez conseil auprès d'un expert pour matières dangereuses. Respectez les autres prescriptions nationales en vigueur.

Expédier le bloc batterie uniquement lorsque le boîtier n'est pas endommagé. Recouvrir les contacts ouverts et coincer le bloc batterie dans l'emballage.

13 Déclaration de conformité CE

Nous certifions, sous notre propre responsabilité, que ce produit satisfait aux exigences des directives, normes ou documents correspondants suivants :

2006/42/CE, 2004/108/CE, 2011/65/UE, EN 607451, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Nous certifions, sous notre propre responsabilité, que ce produit satisfait aux exigences des directives, normes ou documents correspondants suivants :

2004/108/CE, 2006/95/CE, 2011/65/UE, NE 603351, NE 60335-2-29, NE 61000-3-2, NE 61000-3-3, NE 55014-1, 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Directeur recherche, développement, documenta-

tion technique 2014-03-28

Perceuses-visseuses sans fil N° de série

TXS 10008076 Année du marquage CE :2014

Chargeur N° de série

MXC 495883 Année du marquage CE :2010

Page 22

TXS

Manual de instrucciones original

1Símbolos

2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales ¡Advertencia! Lea y observe todas las indi-

caciones de seguridad.

Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones puede producirse una descarga eléctrica, fuego y/o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) y a herramientas eléctricas alimentadas a batería (sin cable de red).

2.2 Indicaciones de seguridad específicas para taladros atornilladores de batería

–

Agarre la herramienta por las superficies aisladas cuando realice tareas en las que la herramienta o el tornillo puedan entrar en contacto con cables eléctricos ocultos.

Este contacto puede conducir tensión a las partes metálicas de la herramienta y causar una descarga eléctrica.

–

Utilice herramientas de exploración adecuadas para detectar tuberías de abastecimiento ocultas o consulte a la compañía local de abastecimiento de energía.

El contacto de la herramienta con cables eléctricos puede provocar fuego y descargas eléctricas. Si se daña una tubería de gas, puede provocar una explosión. La penetración en una tubería de agua ocasiona daños materiales.

–

Lleve puesto el equipo de protección personal apropiado:

orejeras, gafas de protección y mascarilla en trabajos que levantan polvo, y guantes de protección al trabajar con materiales rugosos y al cambiar de herramienta.

¡ATENCIÓN! La herramienta eléctrica puede bloquearse y provocar contragolpes repentinos

¡Desconectar de inmediato!

– No bloquear el interruptor de conexión y desco-

nexión de forma permanente.

2.3 Indicaciones de seguridad específicas para batería y cargador

– Este cargador puede ser utilizado por personas

con capacidades físicas, sensoriales o mentales disminuidas o con falta de experiencia y conocimientos si son vigilados o han sido instruidos respecto al uso seguro del aparato y comprenden los peligros derivados del mismo. Los

niños

pueden utilizar el aparato ni jugar con él. – No abrir la batería ni el cargador! – Proteger el cargador de piezas metálicas (p. ej.;

virutas) o líquidos! –

No utilizar fuente de alimentación o baterías de

otros fabricantes para manejar la herramienta

eléctrica accionada por acumulador. No utilizar

Símbolo

Significado

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

¡Usar protección para los oídos!

¡Utilizar guantes de protección!

¡Utilizar protección respiratoria!

¡Utilizar gafas de protección!

No depositar en la basura doméstica.

Insertar la batería.

Aflojar la batería.

Consejo, indicación

Guía de procedimiento

Tensión de entrada y frecuencia de la red

Tensión de salida Carga rápida máx.

Rango de temperatura permitido Clase de protección II

Tiempos de recarga Capacidad Número de células Peso

Page 23

TXS

cargadores de otros fabricantes para cargar la batería.

El uso de accesorios no permitidos puede provocar una descarga eléctrica y / o accidentes graves!

– Proteger la batería de fuentes de calor > 50 °C,

como por ejemplo la radiación solar prolongada o el fuego.

– No apagar nunca con agua una batería Li-Ion en

llamas. Para ello utilizar arena o una manta contra incendios.

– Comprobar periódicamente el enchufe y el cable

para evitar riesgos y, en caso de que presenten daños, acudir a un taller autorizado para que los sustituya.

– Si el cargador no se está utilizando, desconecte

el enchufe de la caja de contacto.

2.4 Emisiones

Los valores típicos obtenidos de acuerdo con la norma EN 60745 son:

Valor de emisión de vibraciones en ah (suma vectorial de tres direcciones) e incertidumbre K determinada según EN 60745:

Las emisiones especificadas (vibración, ruido) – sirven para comparar máquinas, – son adecuadas para una evaluación provisional

de los valores de vibración y ruido en funcionamiento

– y representan las aplicaciones principales de la

herramienta eléctrica.

Ampliación posible con otras aplicaciones, mediante otras herramientas o con un mantenimiento inadecuado. Tenga en cuenta la marcha en vacío y los tiempos de parada de la máquina.

3Uso conforme a lo previsto

Taladro atornillador de batería apto – para atornillar y apretar tornillos, – para taladrar en metal, madera, plásticos y ma-

teriales similares.

No apto

para la sujeción de otras herramienta como brocas y puntas de destornillador, p. ej., sierras de calar, varillas agitadoras, cerdas de metal.

Cargador MXC apto – para cargar las baterías indicadas, – solo para uso interno.

El usuario será responsable de cualquier utilización indebida; como tal se considera el funcionamiento industrial continuado.

4 Datos técnicos

* Número de revoluciones con la batería totalmente cargada.



En la página 6 se indican más datos técnicos del cargador y de la batería suministrados.

5Componentes

Nivel de intensidad sonora LPA = 65 dB(A) Nivel de potencia sonora LWA = 76 dB(A) Incertidumbre K = 3 dB

¡Usar protección para los oídos!

Atornillar ah=4,0 m/s

K = 1,5 m/s

Taladrar en metal ah=3,0 m/s

K = 1,5 m/s

Taladro atornillador de batería TXS

Tensión del motor 10,8 V Número de revolucio-

nes en vacío *

1.ª velocidad

0 - 430 rpm

2.ª velocidad

0 - 1300 rpm

Par de giro máx. Atornillado blando/duro 10/ 16 Nm Par de giro regulable 0,2 - 2,4 Nm Margen de sujeción del portabro-

cas

1 - 10 mm

Diámetro máx. de perforación Madera/metal 12/ 8 mm Alojamiento para herramienta en el

husillo de taladrar

1/4 ’’

Peso sin batería con Centrotec 0,7 kg

[1-1]

Símbolo Taladrar

[1-2]

Rueda de ajuste de par de giro

[1-3]

Marca del par de giro/posición de taladrado

[1-4]

Interruptor de velocidades

[1-5]

Interruptor de giro derecha/izquierda

[1-6]

Interruptor de conexión y desconexión

[1-7]

Clip de cinturón

[1-8]

Superficies de agarre con aislamiento (zona sombreada en gris)

[1-9]

Tecla para aflojar la batería

[1-10]

Lámpara LED con indicación de la capacidad

Page 24

TXS

Las figuras indicadas se encuentran al principio del manual de instrucciones.

6 Puesta en servicio

6.1 Cambiar la batería [2]



Tras la entrega, la batería está lista para el servicio inmediato y puede cargarse en cualquier momento.



Con la batería retirada

[2-1]

es posible cambiar

el lateral del clip del cinturón.

6.2 Cargar la batería [3]

El LED

[3-1]

del cargador indica su estado de fun-

cionamiento actual.

7Ajustes

7.1 Invertir el sentido de giro [1-5]

• Interruptor hacia la izquierda = giro a la derecha

• Interruptor hacia la derecha = giro a la izquierda

7.2 Cambio de velocidad [1-4]

• Interruptor de velocidades hacia delante (número 1 visible) = 1.ª velocidad

• Interruptor de velocidades hacia atrás (número 2 visible) = 2.ª velocidad

7.3 Ajustar el par de giro [1-2]

La marca

[1-3]

señala la posición seleccionada.

Tala drar

La marca indica el símbolo de taladrado

[1-1]

= par

de giro máximo.

Atornillar

Par de giro correspondiente al ajuste: Posición 1 = par de giro bajo Posición 12 = par de giro alto

8 Alojamiento para herramienta, acce-

sorios de prolongación

Los números de pedido de los accesorios y las herramientas figuran en el catálogo de Festool o en la dirección de Internet www.festool.es.

8.1 Mandril CENTROTEC [4]

Cambio de herramientas rápido con vástago CENTROTEC

Fije las herramientas CENTROTEC solo en el mandril CENTROTEC.

8.2 Portabrocas BF-FX 10 [5]

Para la sujeción de brocas y puntas de destornillador con un diámetro del vástago máximo de 10 mm.

Sujete la herramienta centrada en el portabrocas.

8.3 Ángulo adicional XS-AS [6]

(Accesorio) Taladrar y atornillar en ángulo recto respecto a la herramienta eléctrica.

[1-11]

Compartimento para puntas de destornillador

[3A]

Fijación mural del cargador

LED amarillo: luz permanente

El cargador está listo para el servicio.

LED verde: parpadeo rápido

La batería se carga con la corriente máxima.

LED verde: parpadeo lento

La batería se ha cargado hasta un 80 % y se continúa cargando con corriente reducida.

LED verde: luz permanente

La batería está cargada.

LED rojo: parpadeo

Indicador de error general, p. ej., no existe contacto, cortocircuito, batería defectuosa, etc.

LED rojo: luz permanente

La temperatura de la batería se encuentra fuera del valor límite permitido (0 °C a 55 °C).

ATENCIÓN

Peligro de lesiones



Ajustes solo con la herramienta eléctrica desenchufada

ADVERTENCIA

Peligro de lesiones



Antes de realizar cualquier trabajo en la máquina, extraiga la batería.

ATENCIÓN

Herramienta caliente y afilada Peligro de lesiones



No utilizar herramientas desafiladas o defectuosas.



Utilizar guantes de protección.

Page 25

TXS



El ángulo adicional puede encajarse en 16 ajustes de ángulo distintos.

8.4 Alojamiento para herramienta en el husillo de taladrar [7]

Las puntas de destornillador pueden insertarse directamente en el alojamiento hexagonal del husillo de taladrar.

9 Trabajo con la herramienta eléctrica

9.1 Interruptor de conexión y desconexión [1-6]

Presionar = CONECTADO, soltar = DESCONECTADO



Según la presión en el interruptor de conexión y desconexión, el número de revoluciones se puede controlar de modo continuo.

9.2 Lámpara LED con indicación de la capacidad

La lámpara LED

[1-10]

se enciende al presionar el

interruptor de conexión y desconexión

[1-6]

Al soltar el interruptor de conexión y desconexión

[1-6]

la indicación de la capacidad muestra

durante unos segundos en la lámpara LED

[1-10]

estado de carga de la batería:

9.3 Depósito de puntas [1-11]

Magnético, para alojar puntas o adaptadores.

9.4 Señales de advertencia

herramienta eléctrica se desconecta, la indica-

ción de la capacidad parpadea: la

batería está va-

cía.



Cambiar la batería.

herramienta eléctrica se desconecta, la indica-

ción de la capacidad no parpadea: la

herramienta eléctrica se ha sobrecalentado o presenta sobrecarga.



Cargar menos la herramienta eléctrica.



Dejar enfriar la herramienta eléctrica.

10 Mantenimiento y cuidado

Servicio de atención al cliente y re-

paraciones

solo está disponible por parte del fabricante o de los talleres de reparación: encuentre la dirección más próxima a usted en:

www.festool.es/Servicios Utilice únicamente piezas de recambio

Festool originales. Despiece en: www.festool.es/Servicios

Tener en cuenta las siguientes advertencias:

– Mantener despejados y limpios los orificios de

ventilación de la herramienta eléctrica para garantizar su refrigeración.

– Mantener siempre limpios los puntos de cone-

xión de la herramienta eléctrica, el cargador y la batería.

Indicaciones de la batería

– Almacenarlas en un lugar seco y fresco a una

temperatura entre 5 °C y 25 °C.

– Proteger las baterías de la humedad, el agua y el

calor.

– No dejar las baterías vacías insertadas en el car-

gador durante más de un mes si el cargador está desconectado de la red. Peligro de descarga total.

– Si guarda las baterías Li-lon durante un periodo

prolongado sin utilizarlas, recárguelas hasta un 40 % de su capacidad (cargar durante aprox. 15 min).

– Para evitar cortocircuitos, la batería debe guar-

darse en el embalaje suministrado.

11 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, accesorios y embalajes de forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

Solo UE:

según la Directiva europea sobre herramientas eléctricos y electrónicos usados y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

ADVERTENCIA

Peligro de lesiones



Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella.

70-100 % 40-70 % 15-40 % < 15 %

Recomendación:

cargar la batería antes de una nueva utilización.

100%

EKAT

Page 26

TXS

Las baterías agotadas o defectuosas

deben devolverse a un comercio especializado, al Servicio de Atención al Cliente de Festool o a los centros públicos de eliminación de residuos (obsérvese la normativa vigente del país). Las baterías deben estar descargadas cuando se devuelvan. Las baterías deben reciclarse según la normativa vigente.

Solo UE:

de acuerdo con la directiva europea sobre baterías y acumuladores y su transposición a la legislación nacional, las baterías/acumuladores defectuosos o usados deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACh:

www.festool.com/reach

12 Transporte

Los acumuladores de iones de litio incluidos están sujetos a las disposiciones de la legislación sobre mercancías peligrosas. La capacidad de litio equivalente en la batería Li-Ion se encuentra por debajo del valor límite correspondiente y ha sido revisada conforme el Manual de Pruebas y Criterios de NU ST/SG/AC.10/11/Rev.3 parte III, subapartado 38.3. Así, la batería Li-Ion está sujeta a la normativa nacional e internacional sobre mercancías peligrosas, no como pieza única ni instalada en un aparato. La normativa sobre mercancías peligrosas puede ser relevante en el transporte de varias baterías. En este caso, puede ser necesario respetar las condiciones especiales. Para el transporte mediante servicios de terceros (p. ej., transporte aéreo o empresa de transportes) es obligatorio cumplir unos requisitos particulares en cuanto a embalaje y señalización. Debe consultarse a un experto en mercancías peligrosas para la preparación del envío. Ténganse en cuenta el resto de regulaciones nacionales.

Enviar la batería solo si la carcasa no está dañada. Cubrir con cinta adhesiva los contactos abiertos y guardar la batería de modo que no se pueda mover dentro del embalaje.

13 Declaración de conformidad CE

Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas, normas o documentos normativos:

2006/42/CE, 2004/108/CE, 2011/65/UE, EN 607451, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas, normas o documentos normativos:

2004/108/CE, 2006/95/CE, 2011/65/UE, EN 603351, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Director de investigación, desarrollo y documenta-

ción técnica 2014-03-28

Taladro atornillador Akku N.º de serie

TXS 10008076 Año de certificación CE:2014

Cargador N.º de serie

MXC 495883 Año de certificación CE:2010

Page 27

TXS

Istruzioni per l'uso originali

1Simboli

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali Avvertenza! Leggere tutte le avvertenze

per la sicurezza e le indicazioni.

Eventuali

errori nell'osservanza delle avvertenze e

delle indicazioni possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri.

Il termine "utensile elettrico" usato nelle avvertenze di sicurezza, si riferisce agli utensili elettrici collegati alla rete elettrica (con cavo di rete) e agli utensili elettrici azionati a batteria (senza cavo di rete).

2.2 Avvertenze di sicurezza specifiche per trapano avvitatore a batteria

–

Impugnare l'apparecchio solo in corrispondenza delle superfici di impugnatura isolate, nell'esecuzione di lavori durante i quali l'utensile di utilizzo o la vite possa incontrare cavi elettrici nascosti.

Il contatto dell'utensile o della vite con un cavo sotto tensione potrebbe fare da conduttore verso le parti metalliche dell'utensile e causare una scarica elettrica.

–

Utilizzare strumenti opportuni per localizzare tubi o cavi nascosti o consultare la società di approvvigionamento della zona.

Il contatto dell'attrezzo con un cavo conduttore di tensione può causare scariche elettriche e incendi. Il danneggiamento di un tubo del gas può causare esplosioni. La penetrazione in un tubo dell'acqua è causa di danni materiali.

–

Indossate l‘equipaggiamento protettivo personale adeguato:

protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che generano polvere, guanti protettivi per la lavorazione di materiali grezzi e durante la sostituzione degli utensili.

ATTENZIONE! L'elettroutensile può bloccarsi e causare contraccolpi improvvisi.

Spegnere immediatamente.

– Non bloccare in modo perdurante l'interruttore

ON/OFF!

2.3 Avvertenze di sicurezza specifiche per la macchina, per batteria e caricabatteria

– L'utilizzo del presente caricabatterie è consenti-

to anche a persone inesperte in materia o con capacità fisiche, sensoriali o mentali limitate, purché assistite durante le operazioni od istruite riguardo all'utilizzo sicuro del dispositivo ed ai pericoli risultanti. I

bambini

non dovranno utiliz-

zare l'utensile, né giocare con lo stesso.

Simbolo

Significato

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avvertenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossare guanti protettivi.

Indossare un dispositivo di protezione delle vie respiratorie.

Indossare gli occhiali protettivi.

Non smaltire tra i rifiuti domestici.

Innestare la batteria.

Sbloccare la batteria.

Consiglio, avvertenza

Indicazione operativa

Tensione d'ingresso e frequenza di rete

Tensione di uscita Carica rapida max.

Campo di temperatura consentito Classe di protezione II

Tempi di carica Capacità Numero di celle Peso

Page 28

TXS

I – Non aprire la batteria, né il caricabatteria. – Proteggere il caricabatteria da elementi metallici

(ad es. trucioli di metallo) e liquidi. –

Non utilizzare alimentatori o batterie di fornito-

ri terzi per azionare gli utensili a batteria. Non

utilizzare caricatori di fornitori terzi per carica-

re la batteria.

L'uso di accessori non raccomandati dal produttore può provocare scosse elettriche e/o gravi incidenti.

– Proteggere la batteria da temperature > 50 °C,

dall'irraggiamento solare continuato e dal fuoco!

– Non utilizzare acqua per estinguere un eventuale

incendio delle batterie Li-Ion! Utilizzare invece della sabbia o una coperta ignifuga.

– Controllare periodicamente il cavo e la spina e

accertarsi che non presentino danneggiamenti. All'occorrenza, incaricare della riparazione un centro di assistenza clienti autorizzato.

– Scollegare la spina del caricabatterie dalla presa

di rete quando esso non è utilizzato.

2.4 Emissioni

Valori tipici misurati in base alla norma EN 60745:

Valore dell'emissione di vibrazioni ah (somma vettoriale di tre direzioni) e incertezza K rilevati secondo la norma EN 60745:

I valori di emissione indicati (vibrazioni, rumorosità) – hanno valore di confronto tra le macchine, – permettono una valutazione provvisoria del cari-

co di rumore e di vibrazioni durante l'uso,

– rappresentano l'attrezzo elettrico nelle sue ap-

plicazioni principali.

Valori maggiori sono plausibili con altre applicazioni, con altri utensili e in caso di scarsa manutenzione. Osservare i tempi di pausa e di funzionamento a vuoto della macchina!

3Utilizzo conforme

Trapano avvitatore a batteria idoneo per

– avvitare e svitare viti, – praticare fori nel metallo, nel legno, nella plasti-

ca e in materiali simili.

Non concepito

per il serraggio di altri utensili come punte o bit, ad es. seghe a tazza, aste di miscelatura o spazzole metalliche.

Caricabatterie MXC idoneo per – caricare le batterie elencate. – Solo per uso interno.

L'operatore risponde dei danni provocati da un uso dell'attrezzo non consono al proprio scopo, anche nei casi di esercizio industriale

continuato.

4 Dati tecnici

* Dati sul numero di giri con batteria completamente carica.



Per ulteriori dati tecnici sul caricabatterie e sulla batteria acclusa, consultare pagina 6.

5 Elementi dell'utensile

Livello pressione sonora LPA = 65 dB(A) Livello di potenza sonora LWA = 76 dB(A) Tolleranza K = 3 dB

Indossare le protezioni acustiche!

Avvitare ah=4,0 m/s

K = 1,5 m/s

Foratura nel metallo ah=3,0 m/s

K = 1,5 m/s

Trapano avvitatore a batteria TXS

Tensione motore 10,8 V Numero di giri a vuoto *1ª velocità 0 - 430 giri/

min

2ª velocità 0 - 1300 giri/

min Coppia di serraggio max. avvitamento tenero/duro 10/ 16 Nm Coppia di serraggio regolabile 0,2 - 2,4 Nm Campo di serraggio mandrino por-

tapunte

1 - 10 mm

Diametro di foratura max. Legno/ metallo 12/ 8 mm Attacco utensile nel mandrino por-

tautensile

1/4 ’’

Peso senza batterie con Centrotec 0,7 kg

[1-1]

Simbolo foratura

[1-2]

Rotella di regolazione del momento torcente

[1-3]

Marcatura momento torcente/posizione di foratura

[1-4]

Interruttore velocità

[1-5]

Interruttore destra/sinistra

[1-6]

Interruttore di accensione/spegnimento

[1-7]

Clip per cintura

Page 29

TXS

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

6 Messa in funzione

6.1 Sostituzione delle batterie [2]



Al momento della fornitura, la batteria è pronta per l'uso e può essere ricaricata in ogni momento.



A batteria rimossa, il lato del fermaglio da cintura

[2-1]

è sostituibile.

6.2 Carica delle batterie[3]

Il LED

[3-1]

del caricabatterie indica il suo stato di

funzionamento.

7 Impostazioni

7.1 Cambiamento del senso di rotazione [1-5]

• Interruttore a sinistra = rotazione oraria

• Interruttore a destra = rotazione antioraria

7.2 Cambio velocità [1-4]

• Interruttore velocità in avanti (è visibile la cifra 1) = 1ª velocità

• Interruttore velocità indietro (è visibile la cifra 2) = 2ª velocità

7.3 Regolazione della coppia di serraggio [1-2]

La marcatura

[1-3]

indica la posizione selezionata.

Trapanare

La marcatura indica il simbolo del trapano

[1-1]

coppia di serraggio massima.

Avvitare

Coppia di serraggio in base alla regolazione: Posizione 1 = coppia di serraggio ridotta Posizione 12 = coppia di serraggio elevata

8 Attacco utensile, adattatori

I numeri d'ordine per accessori e utensili si trovano nel catalogo Festool o su Internet alla pagina "www.festool.com“.

8.1 Mandrino CENTROTEC [4]

Sostituzione rapida degli utensili con gambo CENTROTEC

Serrare gli utensili CENTROTEC solo in mandrini CENTROTEC.

8.2 Mandrino portapunte BF-FX 10 [5]

Per il serraggio di punte da trapano e inserti bit con un diametro massimo di 10 mm.

Serrare l'utensile al centro del mandrino portapunte.

[1-8]

Superfici d'impugnatura isolate (zona in grigio)

[1-9]

Tasto per rimuovere le batterie

[1-10]

Spia a LED con indicatore di capacità

[1-11]

Portainserti

[3A]

Fissaggio a parete del caricabatterie

LED giallo - luce fissa

Il caricabatterie è pronto per l'uso.

LED verde - lampeggio veloce

La batteria verrà caricata alla corrente massima.

LED verde - lampeggio lento

La batteria ha raggiunto un livello di carica dell'80% e verrà caricata a corrente ridotta.

LED verde - luce fissa

La batteria è carica.

LED rosso - intermittente

Errore generico, ad es. falsi contatti, cortocircuito, batteria difettosa ecc.

LED rosso - luce fissa

Temperatura della batteria fuori limite (0 °C - 55 °C).

ATTENZIONE

Pericolo di lesioni



Effettuare le regolazioni esclusivamente ad utensile spento.

AVVERTENZA

Pericolo di lesioni



Rimuovere sempre la batteria prima di intraprendere qualsiasi operazione sulla macchina.

ATTENZIONE

Utensile caldo e tagliente Pericolo di lesioni



Non utilizzare utensili con punta affilata o difettosi!



Indossare guanti protettivi.

Page 30

TXS

8.3 Supporto angolare XS-AS [6]

(Accessorio) Per forare e avvitare ortogonalmente all'elettoutensile.



Il supporto angolare si può regolare su 16 diverse posizioni angolari.

8.4 Attacco utensile nel mandrino portautensile [7]

Gli inserti bit possono essere inseriti direttamente nella sede esagonale del mandrino.

9 Lavoro con l'elettroutensile

9.1 Accensione/spegnimento [1-6]

Premere = ON, rilasciare = OFF



Premendo sull'interruttore ON/OFF si può regolare in modo continuo il numero di giri.

9.2 Spia a LED con indicatore di capacità

Il LED si accende

[1-10]

quando l'interruttore ON/

OFF viene premuto

[1-6]

Rilasciato l'interruttore ON/OFF

[1-6]

, l'indicatore di capacità visualizzerà per alcuni secondi sulla spia a LED

[1-10]

lo stato di carica della batteria:

9.3 Deposito bit [1-11]

Magnetico, per accogliere bit e portabit.

9.4 Segnali di allarme L'elettroutensile si spegne e l'indicatore di capa-

cità lampeggia:

la batteria è scarica.



Sostituire la batteria.

L'elettroutensile si spegne e l'indicatore di capacità non lampeggia:

l'elettroutensile è surriscalda-

to oppure è stato sottoposto a sovraccarico.



Ridurre il carico sull'elettroutensile.



Lasciare raffreddare l'elettroutensile.

10 Manutenzione e cura

Servizio e riparazione

solo da parte del costruttore o delle officine di servizio autorizzate. Le officine più vicine sono riportate di seguito: www.festool.com/service

Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito:

www.festool.com/service

Prestare attenzione alle seguenti avvertenze:

– Le aperture di aerazione dell'attrezzo devono re-

stare libere e pulite affinché sia garantito il necessario raffreddamento.

– Tenere sempre puliti i contatti dell'attrezzo elet-

trico, del caricabatterie e del pacco batterie.

Note sulla batteria

– Immagazzinaggio solo in ambienti asciutti e fre-

schi, con temperature comprese tra 5 °C e 25 °C.

– Proteggere il pacco batteria dall'umidità, dall'ac-

qua e dal calore.

– Non lasciare i pacchi batteria vuoti innestati al

caricabatterie per più di un mese se il caricabatterie non è allacciato alla rete di alimentazione elettrica. Rischio di scaricamento totale!

– Se i pacchi batteria sono immagazzinati per lun-

go tempo senza venir utilizzati, essi devono essere carichi al 40 % (ca. 15 min di carica).

– Per evitare cortocircuiti le batterie devono essere

conservate nell'imballaggio originale.

11 Ambiente

Non gettare l'apparecchio tra i rifiuti domestici!

Smaltire gli apparecchi, gli accessori e gli imballaggi in modo ecocompatibile. Attenersi alle disposizioni di legge nazionali in vigore.

Solo UE:

secondo la direttiva europea /CE sui vecchi dispositivi elettrici ed elettronici e la sua applicazione in ambito nazionale, gli elettroutensili usati devono essere raccolti separatamente e riciclati in modo eco-compatibile.

I pacchi batteria esausti o guasti

devono essere consegnati ai rivenditori specializzati, al servizio assistenza Festool o a un ente preposto al loro smaltimento (osservare le disposizioni di legge in materia). Alla consegna le batterie devono essere vuote. I pacchi batteria verranno immessi nel ciclo di recupero controllato.

AVVERTENZA

Pericolo di lesioni



Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

70 - 100 % 40 - 70 % 15 - 40 % < 15

Raccomandazione:

caricare le batterie prima di continuare a utilizzarle.

100%

EKAT

Page 31

TXS

Solo UE:

in base alla direttiva europea su batterie e accumulatori e la sua applicazione in ambito nazionale, le batterie esauste o guaste devono essere raccolte separatamente e immesse nel circolo di recupero ecocompatibile.

Informazioni su REACh:

www.festool.com/reach

12 Trasporto

Le batterie agli ioni di litio contenute rientrano nella categoria delle merci pericolose. La quantità equivalente di litio nella batteria al litio è inferiore al valore soglia ed è controllato dal Manuale UN ST/ SG/AC.10/11/Rev.3 Parte III, Paragrafo 38.3. Pertanto la batteria al litio non è soggetta, né come componente né nell'impiego all'interno di un apparecchio, alle disposizioni nazionali e internazionali sulle merci pericolose. Le disposizioni sulle merci pericolose possono tuttavia essere rilevanti durante il trasporto di più batterie. In questo caso potrebbe rendersi necessaria l'osservanza di particolari condizioni. In caso di spedizione da parte di terzi (ad es. mediante spedizioniere o trasporto aereo) è indispensabile prestare attenzione ai requisiti di imballaggio e di contrassegno richiesti dalla legislazione in materia. La preparazione della merce da spedire richiede l'intervento di un esperto di merce pericolosa. Osservare anche altre eventuali disposizioni di legge nazionali in merito.

Spedire solo batterie il cui involucro non presenti danneggiamenti. Coprire i contatti liberi e disporre la batteria nell'imballaggio in modo che non possa spostarsi al suo interno.

13 Dichiarazione di conformità CE

Dichiariamo sotto nostra unica responsabilità che il presente prodotto è conforme a tutti i requisiti di rilevanza definiti dalle seguenti direttive, norme o documenti normativi:

2006/42/CE, 2004/108/CE, 2011/65/UE, EN 607451, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Dichiariamo sotto nostra unica responsabilità che il presente prodotto è conforme a tutti i requisiti di rilevanza definiti dalle seguenti direttive, norme o documenti normativi:

2004/108/CE, 2006/95/CE, 2011/65/UE, EN 603351, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 5514-1, 55014-2.

Festool GmbH Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Direttore Ricerca, Sviluppo, Documentazione tecni-

ca 2014-03-28

Trapano avvitatore a batteria N° di serie

TXS 10008076 Anno del contrassegno CE:2014

Caricabatterie N° di serie

MXC 495883 Anno del contrassegno CE:2010

Page 32

TXS

Originele gebruiksaanwijzing

1Symbolen

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsvoorschriften Waarschuwing! Lees alle veiligheidsvoor-

schriften en aanwijzingen.

Wanneer men

zich niet aan de waarschuwingen en aanwij-

zingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip „elektrisch gereedschap“ dat in de veiligheidsvoorschriften gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke veiligheidsvoorschriften voor accuschroefboormachines

–

Houd de machine alleen bij de geïsoleerde greepvlakken vast bij het uitvoeren van werkzaamheden waarbij het inzetgereedschap of de schroef verborgen stroomleidingen kan raken.

Het contact van het inzetgereedschap of de schroef met een spanningvoerende leiding kan ook metalen machineonderdelen onder spanning zetten en tot een elektrische schok leiden.

–

Gebruik geschikte sensoren om verborgen toevoerleidingen op te sporen of raadpleeg het plaatselijke nutsbedrijf.

Contact van inzetgereedschap met een spanningvoerende leiding kan brand veroorzaken of tot een elektrische schok leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren van een waterleiding veroorzaakt materiële schade.

–

Draag een passende persoonlijke veiligheidsuitrusting:

gehoorbescherming, veiligheidsbril, stofmasker bij werkzaamheden waarbij stof vrijkomt en veiligheidshandschoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.

ATTENTIE! Elektrisch gereedschap kan blokkeren en een plotselinge terugslag veroorzaken!

Direct uitschakelen!

– In-/uitschakelaar niet continu vastzetten!

2.3 Machinespecifieke veiligheidsvoorschriften voor accupack en oplaadapparaat

– Dit oplaadapparaat mag alleen worden gebruikt

door personen met verminderde lichamelijke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis, wanneer toezicht op hen wordt uitgeoefend of zij geïnstrueerd zijn over een veilig gebruik van het apparaat en ze de gevaren begrijpen die daarmee samenhangen.

Kin-

deren

mogen de machine niet gebruiken of

ermee spelen.

Symbool

Betekenis

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag veiligheidshandschoenen!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Niet met het huisvuil meegeven.

Accupack inbrengen.

Accupack uitnemen.

Tip, aanwijzing

Handelingsinstructie

Ingangsspanning en netfrequentie

Uitgangsspanning Snellading max.

Toelaatbaar temperatuurbereik Beveiligingsklasse II

Laadtijden Capaciteit Aantal cellen Gewicht

Page 33

TXS

NL – Accupack en oplaadapparaat niet openen! – Oplaadapparaat beschermen tegen metalen

deeltjes (bijv. metaalspanen) of vloeistoffen!

–

Geen netvoeding of accupacks van andere leveranciers voor het gebruik van het accugereedschap toepassen. Geen oplaadapparaten van andere leveranciers voor het laden van de accupacks gebruiken.

Het gebruik van accessoires die niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.

– Accupack niet blootstellen aan hitte > 50 °C, zo-

als voortdurend zonlicht of vuur!

– Brandende Li-ion-accupacks nooit met water

blussen! Zand of branddeken gebruiken.

– Ter voorkoming van gevaarlijke situaties regel-

matig de stekker en kabel controleren en deze bij beschadiging door een geautoriseerde onderhoudswerkplaats laten vernieuwen.

– Wanneer het oplaadapparaat niet wordt gebruikt,

de stekker uit het stopcontact halen.

2.4 Emissiewaarden

De volgens EN 60745 bepaalde waarden bedragen gewoonlijk:

Trillingsemissiewaarde ah (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:

De aangegeven emissiewaarden (trilling, geluid) – zijn geschikt om machines te vergelijken, – om tijdens het gebruik een voorlopige inschat-

ting van de trillings- en geluidsbelasting te maken

– en gelden voor de belangrijkste toepassingen

van het persluchtgereedschap.

Hogere waarden zijn mogelijk bij andere toepassingen, met ander inzetgereedschap of bij onvoldoende onderhoud. Neem de vrijloop- en stilstandtijden van de machine in acht!

3 Gebruik volgens de voorschriften

Accuschroefboormachine geschikt – voor het in- en vastdraaien van schroeven, – voor het boren in metaal, hout, kunststof e.d.

Niet bestemd

om er ander gereedschap in te spannen dan boren en bits, zoalmenggardes of metaalborstels.

Oplaadapparaat MXC geschikt – voor het opladen van de genoemde accupacks. – alleen voor binnengebruik.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt; hiertoe behoort ook industrieel continuge-

bruik.

4 Technische gegevens

* Toerentalopgaven met volledig geladen accupack.



Andere technische gegevens over het oplaadapparaat en het meegeleverde accupack worden weergegeven op pagina 6.

5 Toestelelementen

Geluidsdrukniveau LPA = 65 dB(A) Geluidsvermogensniveau LWA = 76 dB(A) Onzekerheid K = 3 dB

Draag gehoorbescherming!

Schroeven ah=4,0 m/s

K = 1,5 m/s

Boren in metaal ah=3,0 m/s

K = 1,5 m/s

Accuschroefboormachine TXS

Motorspanning 10,8 V Onbelast toerental* 1e versnel-

ling

0 - 430 min

-1

2e versnel-

ling

0 - 1300 min

-1

Max. draaimoment bij schroeven in zacht/ hard materi-

aal 10/ 16 Nm Draaimoment instelbaar 0,2 - 2,4 Nm Boorhouder-spanbereik 1 - 10 mm Boordiameter max. hout/ metaal 12/ 8 mm Gereedschapopname in boorspin-

del

1/4 ’’

Gewicht zonder accupack met Centrotec

0,7 kg

[1-1]

Symbool boren

[1-2]

Instelwiel draaimoment

[1-3]

Markering draaimoment/boorstand

[1-4]

Versnellingsschakelaar

[1-5]

Rechts-/linksschakelaar

[1-6]

In-/uit-schakelaar

[1-7]

Riemclip

Page 34

TXS

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Inwerkingstelling

6.1 Accupack vervangen [2]



Het accupack is bij levering direct klaar voor gebruik en kan altijd worden opgeladen.



Kant van de riemclip

[2-1]

is bij uitgenomen ac-

cupack wisselbaar.

6.2 Accupack laden [3]

De LED

[3-1]

van het oplaadapparaat geeft de betreffende bedrijfstoestand van het oplaadapparaat weer.

7 Instellingen

7.1 Draairichting veranderen [1-5]

• Schakelaar naar links = rechtsdraaiend

• Schakelaar naar rechts = linksdraaiend

7.2 Veranderen van versnelling [1-4]

• Versnellingsschakelaar naar voren (cijfer 1 zichtbaar) = 1e versnelling

• Versnellingsschakelaar naar achteren (cijfer 2 zichtbaar) = 2e versnelling

7.3 Draaimoment instellen [1-2]

De markering

[1-3]

toont de gekozen stand.

Boren

Markering wijst op boorsymbool

[1-1]

= maximaal

draaimoment.

Schroeven

Draaimoment volgens instelling: Stand 1 = laag draaimoment Stand 12 = hoog draaimoment

8 Gereedschapopname, aanzetstukken

De bestelnummers voor accessoires en gereedschap vindt u in uw Festool-catalogus of op het internet op www.festool.com.

8.1 CENTROTEC-boorkop [4]

Snelwisseling van gereedschap met de CENTROTEC-schacht

CENTROTEC-gereedschap alleen in CENTROTREC-boorkoppen spannen.

8.2 Boorhouder BF-FX 10 [5]

Voor het spannen van boren en bits met max. schachtdiameter 10 mm.

Gereedschap centrisch in de boorhouder spannen.

[1-8]

Geïsoleerde greepvlakken (grijs gearceerd gebied)

[1-9]

Toets voor het ontkoppelen van het accupack

[1-10]

LED-lamp met capaciteitsindicatie

[1-11]

Bit-opslag

[3A]

Wandbevestiging oplaadapparaat

LED geel - continulicht

Oplaadapparaat is gebruiksklaar.

LED groen - snel knipperen

Accupack wordt met maximale stroom geladen.

LED groen - langzaam knipperen

Accupack is voor 80 % geladen en wordt met gereduceerde stroom verder geladen.

LED groen - continulicht

Accupack is opgeladen.

LED rood - knipperen

Algemene foutindicatie, bijv. geen volledig contact, kortsluiting, accupack defect, etc.

LED rood - continulicht

Accutemperatuur ligt buiten de toegestane grenswaarden (0 °C tot 55 °C).

VOORZICHTIG

Gevaar voor letsel



Instellingen alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

WAARSCHUWING

Gevaar voor letsel



Voor alle werkzaamheden aan de machine het accupack van de machine nemen!

VOORZICHTIG

Heet en scherp gereedschap Gevaar voor letsel



Geen bot of defect inzetgereedschap gebruiken!



Veiligheidshandschoenen dragen.

Page 35

TXS

8.3 Hoekaanzetstuk XS-AS [6]

(Accessoires) Boren en schroeven in een rechte hoek tot het elektrisch gereedschap.



Het hoekaanzetstuk kan in 16 verschillende hoekinstellingen worden ingeklikt.

8.4 Gereedschapopname in de boorspindel [7]

Bits kunnen direct in de binnenzeskantopname van de boorspindel worden geplaatst.

9 Werken met het elektrisch gereed-

schap

9.1 In-/uitschakelen [1-6]

Indrukken = AAN, loslaten = UIT



Afhankelijk van de druk op de in-/uit-schakelaar is het toerental traploos regelbaar.

9.2 LED-lamp met capaciteitsindicatie

Het LED-lampje

[1-10]

brandt bij ingedrukte in-/

uitschakelaar

[1-6]

Na het loslaten van de in-/uitschakelaar

[1-6]

geeft de capaciteitsindicatie gedurende enkele seconden met het LED-lampje

[1-10]

de laadtoestand van het

accupack aan:

9.3 Bit-depot [1-11]

Magnetisch, voor de opname van bits of bithouders.

9.4 Waarschuwingssignalen Elektrisch gereedschap schakelt uit, capaci-

teitsindicatie knippert:

Accupack is leeg.



Accupack vervangen.

Elektrisch gereedschap schakelt uit, capaciteitsindicatie knippert niet:

Elektrisch gereed-

schap is oververhit of overbelast.



Elektrisch gereedschap minder belasten.



Elektrisch gereedschap laten afkoelen.

10 Onderhoud en verzorging

Klantenservice en reparatie

alleen door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op:

www.festool.com/service Alleen originele Festool-reserveon-

derdelen gebruiken! Bestelnr. op: www.festool.com/service

De volgende aanwijzingen in acht nemen:

– De ventilatieopeningen van het elektrisch ge-

reedschap vrij en schoon houden, zodat de koeling gegarandeerd is.

– De aansluitcontacten van het elektrisch gereed-

schap, oplaadapparaat en accupack schoon houden.

Aanwijzingen voor accupacks

– Opslag op droge en koele plaats bij een tempera-

tuur van 5 °C tot 25 °C.

– Accupacks tegen vocht, water en hitte bescher-

men.

– Lege accupacks niet langer dan ca. een maand in

het oplaadapparaat laten zitten wanneer het niet op het stroomnet is aangesloten. Gevaar van diepontlading!

– Worden Li-ion-accupacks langere tijd ongebruikt

opgeslagen, dan moeten ze met 40 % capaciteit (ca. 15 min laadduur) zijn opgeladen.

– Om kortsluiting te voorkomen dient het accupack

in de meegeleverde verpakking bewaard te worden.

11 Speciale gevaaromschrijving voor het

milieu

Geef het apparaat niet met het huisvuil mee!

Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af! Neem de geldende nationale voorschriften in acht.

Alleen EU:

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Oude of defecte accupacks

via de vakhandel, Festool-klantenservice of openbaar vastgestelde afvalverwerkingspunten retourneren. (Geldende voorschriften in acht nemen.) Accu's dienen bij te-

WAARSCHUWING

Gevaar voor letsel



Bevestig het werkstuk altijd zo, dat het tijdens de bewerking niet kan bewegen.

70 - 100 % 40 - 70 % 15 - 40 % < 15 %

Advies:

Laad het accupack op alvorens de machine verder te gebruiken.

100%

EKAT

Page 36

TXS

ruggave ontladen te zijn. Accupacks worden zo naar een ordentelijk recyclingpunt afgevoerd.

Alleen EU:

Volgens de Europese richtlijn inzake batterijen en accu's en de vertaling hiervan in de nationale wetgeving dienen defecte of opgebruikte accu's/batterijen gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie voor REACh:

www.festool.com/reach

12 Transport

De bijgevoegde Li-ion-accu's voldoen aan de wettelijke eisen inzake gevaarlijke goederen. De in het Li-ion-accupack aanwezige lithiumequivalentiehoeveelheid ligt onder de geldende grenswaarden en is getest volgens UN-handboek ST/SG/AC.10/ 11/Rev.3 deel III, paragraaf 38.3. Daarom zijn op het Li-ion-accupack, als los onderdeel of geplaatst in een apparaat, geen nationale of internationale voorschriften voor gevaarlijke goederen van toepassing. De voorschriften voor gevaarlijke goederen kunnen echter bij het vervoer van meerdere accupacks relevant zijn. In dat geval kan het noodzakelijk zijn om bijzondere voorwaarden in acht te nemen. Bij verzending door derden (bijv.: luchttransport- of expeditiebedrijven) dienen bijzondere eisen t.a.v. de verpakking en identificatie in acht te worden genomen. Bij de voorbereiding van het te verzenden pakket moet contact worden opgenomen met een deskundige inzake gevaarlijke goederen. Houdt u aan eventuele verderreikende nationale voorschriften.

Accupack alleen versturen wanneer de behuizing onbeschadigd is. Open contacten afplakken en het accupack zo opslaan, dat het niet in de verpakking kan bewegen.

13 EG-conformiteitsverklaring

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan de volgende normen en normatieve documenten:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 607451, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan de volgende normen en normatieve documenten:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 603351, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Hoofd onderzoek, ontwikkeling en technische do-

cumentatie 2014-03-28

Accuschroefboormachines Serienr.

TXS 10008076 Jaar van de CE-markering:2014

Oplaadapparaat Serienr.

MXC 495883 Jaar van de CE-markering:2010

Page 37

TXS

Originalbruksanvisning

1Symboler

2 Säkerhetsanvisningar

2.1 Allmänna säkerhetsanvisningar Varning! Läs och följ alla säkerhetsanvis-

ningar och instruktioner.

Om man inte föl-

jer varningsmeddelanden och anvisningar

kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar för skruvdragare

–

Håll endast i de isolerade handtagsytorna på verktyget när du utför arbeten där insatsverktyget eller skruven kan träffa dolda elledningar.

Om insatsverktyget eller skruven kommer i kontakt med en strömförande ledning, kan även verktygets metalldelar bli strömförande och ge elstötar.

–

Använd lämplig sökutrustning för att hitta dolda försörjningsledningar, eller kontakta den lokala leverantören.

Om verktyget kommer i kontakt med en strömförande ledning kan det leda till brand och elstötar. Skador på en gasledning kan orsaka explosion. Träffar man en vattenledning kan materialskador uppstå.

–

Använd lämplig personlig skyddsutrustning:

hörselskydd, skyddsglasögon, munskydd vid dammiga arbeten, skyddshandskar vid bearbetning av grova material och vid verktygsväxling.

OBS! Elverktyget kan blockeras och orsaka en plötslig rekyl!

Stäng av omedelbart!

– Strömbrytaren får inte spärras för länge!

2.3 Maskinspecifika säkerhetsanvisningar för batteripaket och batteriladdare

– Den här batteriladdaren kan användas av perso-

ner med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, om de är under uppsikt eller har informerats om hur laddaren används och därför förstår de risker som kan uppstå. Låt aldrig

barn

använda el-

ler leka med laddaren. – Öppna inte batteripaketet och laddaren! – Skydda batteriladdaren från metalldelar (t.ex.

metallspån) och vätskor! –

Använd inga nätkomponenter eller batterier av

annat fabrikat vid användning av batteridrivna

elverktyg. Använd inga batteriladdare av annat

fabrikat för att ladda batteripaketet.

Använder man tillbehör som inte godkänts av tillverkaren, kan detta förorsaka elstötar och/eller olyckor.

Symbol Betydelse

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd hörselskydd!

Använd arbetshandskar!

Använd andningsskydd!

Använd skyddsglasögon!

Kasta inte i produkten i hushållssoporna.

Sätt i batteripaketet.

Lossa batteripaketet.

Tips, information

Bruksanvisning

Ingångsspänning och nätfrekvens

Utgångsspänning Snabbladdning max.

Tillåtet temperaturområde Skyddsklass II

Laddningstider Kapacitet Antal celler Vikt

Page 38

TXS

– Skydda batteripaketet mot värme > 50 °C, vilket

även gäller solstrålning och brand!

– Försök aldrig släcka brinnande Li-jon-batterier

med vatten! Använd sand eller brandfilt.

– Kontrollera kontakten och kabeln regelbundet

för att undvika risker, och låt en auktoriserad serviceverkstad byta ut dem om de är skadade.

– Dra ut nätkontakten ur eluttaget när laddaren

inte ska användas.

2.4 Emissionsvärden

De värden, som fastställts enligt EN 60745, uppgår vanligtvis till:

Svängningsemissionsvärde ah (vektorsumma för tre riktningar) och osäkerhet K fastställda enligt EN 60745:

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär uppskattning

av vibrations- och bullernivå under arbetet,

– representerar elverktygets huvudsakliga an-

vändningsområden.

Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt underhåll. Observera maskinens tomgång- och stilleståndstider!

3 Avsedd användning

Batteriskruvdragare lämplig – för i- och åtdragning av skruvar, – för borrning i metall, trä, plast och liknande ma-

terial.

Ej avsedd

för att spänna fast andra verktyg än borr och bits, t.ex. hålsågar, omrörningsstavar, metallborstar.

Batteriladdare MXC lämplig – för laddning av specificerat batteripaket. – endast för inomhusbruk.

Vid felaktig användning ligger ansvaret på användaren, även när det gäller industriell, kontinuerlig drift.

4Tekniska data

* Varvtalsuppgifter med fulladdat batteri.



Fler tekniska data för batteriladdaren och det medföljande batteripaketet finns på sidan 6.

5Maskindelar

De angivna bilderna finns i början av bruksanvisningen.

6Driftstart

6.1 Byta batterier [2]



Batteripaketet är klart för användning vid leverans och kan alltid laddas.



Sidan för bältesclipset

[2-1]

kan skiftas när bat-

teripaketet tagits av.

Ljudtrycksnivå LPA = 65 dB(A) Ljudeffektnivå LWA = 76 dB(A) Osäkerhet K = 3 dB

Använd hörselskydd!

Skruva ah=4,0 m/s

K = 1,5 m/s

Borra i metall ah=3,0 m/s

K = 1,5 m/s

Batteriskruvdragare TXS

Motorspänning 10,8 V Tomgångsvarvtal * 1:a växeln 0 - 430 v/min

2:a växeln 0 - 1300 v/min Max. vridmoment Mjuk/hård skruvning 10/ 16 Nm Justerbart vridmoment 0,2 - 2,4 Nm Borrchuckens spännområde 1 - 10 mm Borrdiameter max. Trä/metall 12/ 8 mm Verktygsfäste i borrspindel 1/4 ’’ Vikt utan batteri med Centrotec 0,7 kg

[1-1]

Symbol borrning

[1-2]

Inställningsratt vridmoment

[1-3]

Markering vridmoment/borrläge

[1-4]

Växelreglage

[1-5]

Omkopplare höger/vänster

[1-6]

Strömbrytare

[1-7]

Bältesclips

[1-8]

Isolerade handtagsytor (gråmarkerat område)

[1-9]

Knapp för lossning av batteri

[1-10]

LED-lampa med kapacitetsindikering

[1-11]

Bits-depå

[3A]

Väggmontering av batteriladdare

Page 39

TXS

6.2 Ladda batterier [3]

LEDn

[3-1]

på batteriladdaren visar batteriladda-

rens aktuella driftstatus.

7 Inställningar

7.1 Ändra rotationsriktning [1-5]

• Reglaget åt vänster = högervarv

• Reglaget åt höger = vänstervarv

7.2 Byta växel [1-4]

• Växelreglaget framåt (siffran 1 visas) = 1:a växeln

• Växelreglaget bakåt (siffran 2 visas) = 2:a växeln

7.3 Ställa in vridmoment [1-2]

Markeringen

[1-3]

visar valt läge.

Borra

Markeringen pekar på borrsymbolen

[1-1]

= maxi-

malt vridmoment.

Skruva

Vridmoment enligt inställning: Läge 1 = lågt vridmoment Läge 12 = högt vridmoment

8 Verktygsfäste, tillbehör

Artikelnummer för tillbehör och verktyg finns i Festools katalog eller på Internet, "www.festool.se".

8.1 CENTROTEC verktygschuck [4]

Snabbt byte av verktyg med CENTROTEC-skaft

Spänn endast i CENTROTEC-verktyg i CENTROTEC-verktygschuck.

8.2 Borrchuck BF-FX10 [5]

Vid ispänning av borr och bits med max. 10 mm skaftdiameter.

Sätt i verktyget centrerat i borrchucken.

8.3Vinkeltillsats XS-AS [6]

(Tillbehör) Borra och skruva i rät vinkel mot elverktyget.



Vinkeltillsatsen kan spärras i 16 olika vinkelinställningar.

8.4 Verktygsfäste i borrspindel [7]

Bits kan användas direkt i borrspindelns hållare med invändig sexkant.

9 Arbeta med elverktyget

9.1 Till-/frånkoppling [1-6]

Trycka = TILL, släppa = FRÅN



Varvtalet kan styras steglöst beroende på hur pass hårt man trycker på knappen.

Gul LED – konstant ljus

Batteriladdaren är klar att använda.

Grön LED – snabb blinkning

Batteripaketet laddas med maximal ström.

Grön LED – långsam blinkning

Batteripaketet är laddat till 80 % och laddas ytterligare med reducerad ström.

Grön LED – konstant ljus

Batteripaketet är laddat.

Röd LED – blinkning

Allmän felindikering, t.ex. ofullständig kontakt, kortslutning, defekt batteripaket osv.

Röd LED – konstant ljus

Batteritemperaturen ligger utanför det tillåtna gränsvärdet (0 °C till 55 °C).

OBSERVERA

Risk för personskador



Gör inställningar endast när elverktyget är avstängt!

VARNING

Risk för personskador



Ta alltid ur batteripaketet före arbeten på maskinen!

OBSERVERA

Verktyget är varmt och vasst Risk för personskador



Använd inte slöa eller defekta insatsverktyg!



Använd arbetshandskar.

VARNING

Risk för personskada



Fäst alltid arbetsstycket så att det inte kan röra sig under bearbetningen.

Page 40

TXS

9.2 LED-lampa med kapacitetsindikering

LED-lampan

[1-10]

lyser när till-/frånkopplaren är

intryckt

[1-6]

När man släpper strömbrytaren

[1-6]

visar kapaci-

tetsindikeringen i LED-lampan

[1-10]

batteripake-

tets laddningsstatus i några sekunder:

9.3 Bitsdepå [1-11]

Magnetisk, hållare för bits eller bitshållare.

9.4 Varningssignaler Elverktyget kopplas ifrån, kapacitetsindikeringen

blinkar:

batteriet är tomt.



Byta batteripaket.

Elverktyget kopplas ifrån, kapacitetsindikeringen blinkar inte:

elverktyget är överhettat eller överbe-

lastat.



Minska belastningen på elverktyget.



Låt elverktyget svalna.

10 Underhåll och skötsel

Service och reparation

ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr nedan: www.festool.se/service

Observera följande:

– Håll ventilationshålen fria och rena, så att maski-

nen får tillräcklig kylning.

– Håll anslutningskontakterna på maskin, batteri-

laddare och batteri rena.

Anvisningar för batteri

– Förvara utrustningen på en torr, sval plats i en

temperatur mellan 5 °C och 25 °C.

– Skydda batteriet mot fukt och vatten samt mot

värme.

– Tomma batterier ska inte sitta i batteriladdaren

längre än ca en månad om laddaren inte är ansluten till elnätet. Risk för djupurladdning!

– Om Li-jon-batterier förvaras längre tid utan att

användas, ska de laddas upp till 40 % (ca 15 min laddningstid).

– För att undvika kortslutning ska batteripaketet

förvaras i den medföljande förpackningen.

11 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ gällande nationella föreskrifter.

Endast EU:

Enligt EU-direktivet om gamla el- och elektronikverktyg samt nationell rätt måste uttjänta elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Uttjänta eller defekta batteripaket

kan lämnas in hos fackhandeln, Festools service eller på avsedda avfallsanläggningar (följ gällande bestämmelser). Batterierna ska då vara urladdade. På så sätt kan batterierna återvinnas.

Endast EU:

Enligt EU-direktiv gällande batterier och ackumulatorer och omsättning i nationell lagstiftning måste defekta eller uttjänta batteripaket/ batterien källsorteras och lämnas till miljövänlig återvinning.

Information om REACh:

www.festool.com/reach

12 Transport

Li-jonbatterierna i verktyget är underkastade de lagliga kraven för farligt gods. Den litiumekvivalenta mängden ligger under de tillämpliga gränsvärdena och är testad enligt FN-handboken ST/SG/ AC.10/11/rev.3 del III, underavsnitt 38.3. Därför gäller de nationella och internationella föreskrifterna för farligt gods inte Li-jon-batteriet, vare sig som enskild komponent eller som del av en apparat Föreskrifterna kan dock vara relevanta om mer än ett batteri ska transporteras. I så fall kan det vara nödvändigt att vidta speciella åtgärder. Vid försändelse genom tredje part (till exempel: flygtransport eller spedition) måste man beakta de särskilda villkoren

70 - 100 % 40 - 70 % 15 - 40 % < 15 %

Rekommendation:

Batteriet bör laddas innan det används.

100%

EKAT

Page 41

TXS

samt märkningen på förpackningen. När försändelsen förbereds måste en expert på farligt gods anlitas. Observera eventuella ytterligare nationella föreskrifter.

Skicka bara batteripaketet om höljet är oskadat. Täck över öppna kontakter och förpacka batteripaketet så att det inte kan röra sig i emballaget.

13 EG-förklaring om överensstämmelse

Vi förklarar på eget ansvar att denna produkt uppfyller alla krav enligt följande direktiv, normer eller normgivande dokument:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 607451, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Vi förklarar på eget ansvar att denna produkt uppfyller alla krav enligt följande direktiv, normer eller normgivande dokument:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 603351, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Chef för forskning, utveckling, teknisk dokumenta-

tion 2014-03-28

Batteri-borr/skruvdragare

Serienr

TXS 10008076 År för CE-märkning:2014

Batteriladdare Serienr

MXC 495883 År för CE-märkning:2010

Page 42

TXS

FIN

Alkuperäiset käyttöohjeet

1 Tunnukset

2Turvaohjeet

2.1 Yleiset turvaohjeet Varoitus! Lue kaikki turva- ja käyttöoh-

jeet.

Varoitusten ja ohjeiden noudattamisen

laiminlyönti voi aiheuttaa sähköiskun, tuli-

palon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvaohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet akkupora/ruuvinvääntimelle

–

Pidä laitteesta kiinni vain sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike tai ruuvi voi osua piilossa oleviin sähköjohtoihin.

Käyttötarvikkeen tai ruuvin koskettaminen jännitteelliseen johtoon voi tehdä myös laitteen metalliset osat jännitteenalaisiksi ja aiheuttaa sähköiskun.

–

Käytä soveltuvia rakenneilmaisimia piilossa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolaitokselta.

Sähkötyökalun kosketus jännitettä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rikkoutuminen aiheuttaa esinevahinkoja.

–

Käytä sopivia henkilökohtaisia suojavarusteita:

kuulosuojaimia, suojalaseja, pölynaamaria tehdessäsi pölyävää työtä, suojakäsineitä työstäessäsi karheita materiaaleja ja vaihtaessasi työkalua.

VARO! Sähkötyökalu voi jumiutua ja aiheuttaa äkillisen takaiskun!

Kytke välittömästi

pois päältä!

– Älä lukitse käyttökytkintä jatkuvan käytön asen-

toon!

2.3 Konekohtaiset turvallisuusohjeet akulle ja latauslaitteelle

– Tätä latauslaitetta saavat käyttää henkilöt, joilla

on fyysisiä, aistimellisia tai henkisiä rajoitteita tai puutteellinen kokemus ja tietämys koneen käytöstä, jos asianomainen vastuuhenkilö valvoo käyttöä tai on opastanut heille laitteen turvallisen käytön ja he ymmärtävät laitteen käytöstä syntyvät vaarat.

Lapset

eivät saa käyttää laitetta

eikä leikkiä sen kanssa. – Älä avaa akkua ja latauslaitetta! – Suojaa latauslaite metalliosilta (esim. metalli-

lastut) ja nesteiltä! –

Älä käytä akkusähkötyökalua verkkolaitteilla

tai vierailla akuilla. Älä käytä vieraita lataus-

laitteita akkujen lataukseen.

Jos käytät muita

kuin valmistajan suosittelemia lisätarvikkeita,

Tunnus Merkitys

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä suojakäsineitä!

Käytä hengityssuojainta!

Käytä suojalaseja!

Älä hävitä kotitalousjätteiden mukana.

Akun asennus.

Akun irrotus.

Ohje, vihje

Käsittelyohje

Tulojännite ja verkkotaajuus

Lähtöjännite Pikalataus maks.

Sallittu lämpötila-alue Suojausluokka II

Latausajat Kapasiteetti Kennomäärä Paino

Page 43

TXS

FIN

silloin voi tapahtua sähköisku ja/tai vakavia onnettomuuksia.

– Suojaa akku kuumuudelta > 50 °C, esim. myös

jatkuvalta auringonpaisteelta ja tulelta!

– Älä missään tapauksessa sammuta palavia litiu-

mioniakkuja vedellä! Käytä hiekkaa tai palonsammutuspeitettä.

– Tarkasta vaaran välttämiseksi pistoke ja johto

säännöllisesti ja anna vaihtaa ne vauriotapauksessa valtuutetussa huoltokorjaamossa.

– Vedä verkkopistoke irti pistorasiasta, kun lataus-

laite ei ole käytössä.

2.4 Päästöarvot

Normin EN 60745 mukaan määritellyt arvot ovat tyypillisesti:

Määritetty tärinäarvo ah (kolmen suunnan vektorisumma) ja epävarmuustekijä K normin EN 60745 mukaan:

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä syntyvän täri-

nä- ja melukuormituksen alustavaan arviointiin,

– edustavat sähkötyökalun pääasiallisia käyttöso-

velluksia.

Arvot voivat kasvaa muiden käyttösovellusten, muiden käyttötarvikkeiden tai riittämättömän huollon takia. Huomioi koneen tyhjäkäynti- ja seisonta-ajat!

3 Määräystenmukainen käyttö

Akkukäyttöinen porakone/ruuvinväännin soveltuu – ruuvien kiinnittämiseen ja kiristämiseen, – metallin, puun, muovien ja muiden vastaavien

materiaalien poraamiseen.

Tarkoitettu käytettäväksi poranterien ja ruuvauskärkien kanssa,

ei sovellu

muille käyttötarvikkeille

(esim. reikäsahat, vispilät, metalliharjat).

Latauslaite MXC soveltuu – ilmoitettujen akkujen lataamiseen. –vain sisäkäyttöön.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista, näihin kuuluu myös jatkuva teollisuuskäyttö.

4 Tekniset tiedot

* Kierroslukutiedot täyteen ladatulla akulla.



Muita latauslaitteeseen ja oheiseen akkuun liittyviä teknisiä tietoja on annettu sivulla 6.

5 Laitteen osat

Mainitut kuvat ovat käyttöoppaan alussa.

Äänenpainetaso LPA = 65 dB(A) Äänentehotaso LWA = 76 dB(A) Epävarmuus K = 3 dB

Käytä kuulosuojaimia!

Ruuvaus ah=4,0 m/s

K = 1,5 m/s

Poraaminen metalliin ah=3,0 m/s

K = 1,5 m/s

Akkukäyttöinen porakone/ruuvinväännin

TXS

Moottorin jännite 10,8 V Kierrosluku kuormit-

tamattomana*

1. vaihde 0 - 430 min

-1

2. vaihde 0 - 1300 min

-1

Maks. vääntömomentti Pehmeä/ kova ruuvausalusta 10/ 16 Nm Säädettävä vääntömomentti 0,2 - 2,4 Nm Poraistukan kiinnitysalue 1 - 10 mm Poraushalkaisija maks. Puu/ metalli 12/ 8 mm Teräkiinnitin porankarassa 1/4 ’’ Paino ilman akkua Centrotec-istu-

kan kanssa

0,7 kg

[1-1]

Porauksen tunnus

[1-2]

Vääntömomentin säätöpyörä

[1-3]

Vääntömomentin/porausasennon merkintä

[1-4]

Nopeusaluekytkin

[1-5]

Myötä-/vastapäivään-kytkin

[1-6]

Käyttökytkin

[1-7]

Vyökiinnike

[1-8]

Eristetyt kahvapinnat (harmaan värinen alue)

[1-9]

Akun irrotuspainike

[1-10]

LED-valo kapasiteettinäytön kanssa

[1-11]

Ruuvipalojen pidinura

[3A]

Latauslaitteen seinäkiinnitys

Page 44

TXS

FIN

6 Käyttöönotto

6.1 Akun vaihtaminen [2]



Akku on toimitettaessa välittömästi käyttövalmis ja sitä voidaan ladata koska vain.



Vyöpidikkeen

[2-1]

puoli vaihdettavissa, kun

akku on otettu pois.

6.2 Akun lataaminen [3]

Latauslaitteen LED

[3-1]

ilmoittaa latauslaitteen

kulloisenkin käyttötilan.

7 Säädöt

7.1 Pyörintäsuunnan vaihtaminen [1-5]

• Kytkin vasemmalle = pyörintä myötäpäivään

• Kytkin oikealle = pyörintä vastapäivään

7.2 Nopeusalueen vaihtaminen [1-4]

• Nopeusaluekytkin eteenpäin (numero 1 näkyvissä) = 1. nopeusalue

• Nopeusaluekytkin taaksepäin (numero 2 näkyvissä) = 2. nopeusalue

7.3 Vääntömomentin säätö [1-2]

Merkintä

[1-3]

näyttää valitun asennon.

Poraus

Merkintä osoittaa poranterätunnukseen

[1-1]

maks. vääntömomentti.

Ruuvaus

Vääntömomentti asetuksen mukainen: Asento 1 = pieni vääntömomentti Asento 12 = suuri vääntömomentti

8 Teräkiinnitin, lisälaitteet

Tarvikkeiden ja työkalujen tilausnumerot voit katsoa Festoolin käyttö-/tuoteoppaasta tai Internetosoitteesta www.festool.com.

8.1 CENTROTEC-teräistukka [4]

CENTROTEC-varrella varustettujen terien nopea vaihto

Kiinnitä CENTROTEC-terät vain CENTROTREC-teräistukkaan.

8.2 Poraistukka BF-FX 10 [5]

Poranterien ja ruuvauskärkien kiinnittämiseen, joiden varren halkaisija enintään 10 mm.

Kiinnitä terä keskiöidysti poraistukkaan.

8.3Kulmakiinnityskappale XS-AS [6]

(Tarvike) Poraaminen ja ruuvaaminen suorassa kulmassa sähkötyökaluun nähden.



Kulmakiinnityskappaleen voi lukita 16 eri kulma-asentoon.

8.4 Teräkiinnitin porankarassa [7]

Ruuvauskärjet voidaan laittaa suoraan porankaran kuusiokolokiinnittimeen.

Keltainen LED - jatkuva palaminen

Latauslaite on käyttövalmis.

Vihreä LED - nopea vilkkuminen

Akkua ladataan maksimivirralla.

Vihreä LED - hidas vilkkuminen

Akku on varattu 80 % verran ja sitä ladataan alennetulla virralla edelleen.

Vihreä LED - jatkuva palaminen

Akku on ladattu täyteen.

Punainen LED - vilkkuminen

Yleinen vikailmoitus, esim. epätäydellinen kosketus, oikosulku, akku vioittunut, yms.

Punainen LED - jatkuva palaminen

Akun lämpötila on sallittujen raja-arvojen ulkopuolella (0-55 °C).

HUOMIO

Loukkaantumisvaara



Tee säätöjä vain silloin, kun sähkötyökalu on kytketty pois päältä!

VAROITUS

Loukkaantumisvaara



Ota akku aina pois koneesta ennen kuin alat tekemään koneeseen liittyviä töitä!

HUOMIO

Kuumentunut ja terävä terä Loukkaantumisvaara



Älä käytä tylsiä tai viallisia käyttötarvikkeita!



Käytä suojakäsineitä.

Page 45

TXS

FIN

9 Työskentely sähkötyökalulla

9.1 Päälle-/poiskytkentä [1-6]

Paina = PÄÄLLE, vapauta = POIS



Kierroslukua voidaan ohjata portaattomasti sen mukaan, kuinka lujaa käyttökytkintä painetaan.

9.2 LED-valo kapasiteettinäytön kanssa

LED-valo

[1-10]

syttyy, kun painat käyttökytkintä

[1-6]

Kun vapautat käyttökytkimen

[1-6]

, kapasiteettinäyttö ilmoittaa muutaman sekunnin ajan LED-valolla

[1-10]

akun lataustilan:

9.3 Ruuvauskärkien säilytyspaikka [1-11]

Magneettinen, ruuvauskärkien tai kärjenpitimien säilyttämiseen.

9.4 Varoitussignaalit Sähkötyökalu kytkeytyy pois päältä, kapasiteetti-

näyttö vilkkuu:

akku on tyhjä.



Vaihda akku.

Sähkötyökalu kytkeytyy pois päältä, kapasiteettinäyttö ei vilku:

sähkötyökalu on ylikuumentunut tai

sitä on kuormitettu liikaa.



Kuormita sähkötyökalua vähemmän.



Anna sähkötyökalun jäähtyä.

10 Huolto ja hoito

Huolto ja korjaus

vain valmistajan tehtaalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta: www.festool.com/service

Käytä vain alkuperäisiä Festool-varaosia! Tilausnumero kohdassa: www.festool.com/service

Noudata seuraavia ohjeita:

– Pidä sähkötyökalun tuuletusaukot vapaina ja

puhtaina, jotta jäähdytys saadaan taattua.

– Pidä sähkötyökalun, latauslaitteen ja akun liitän-

täkoskettimet puhtaina.

Akkua koskevat ohjeet

– Varastointi kuivassa ja viileässä säilytyspaikassa

5 °C ... 25 °C lämpötilassa.

– Suojaa akut kosteudelta ja vedeltä sekä kuumuu-

delta.

– Älä jätä tyhjiä akkuja noin kuukautta pitemmäksi

ajaksi latauslaitteeseen, jos latauslaite on irrotettu verkosta. Syväpurkautumisen vaara!

– Jos litiumionikakkuja säilytetään pitemmän ai-

kaa käyttämättöminä, niiden tulisi olla ladattuja 40 % kapasiteetistaan (noin 15 min latausaika).

– Oikosulkujen välttämiseksi akkua kannattaa säi-

lyttää oheisessa pakkauksessaan.

11 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon!

Toimita koneet, tarvikkeet ja pakkaukset ympäristöä säästävään kierrätyspisteeseen. Noudata voimassaolevia kansallisia

määräyksiä.

Vain EU:

Eurooppalaisen sähkö- ja elektroniikkalaiteromua koskevan direktiivin ja sitä vastaavan maakohtaisen lainsäädännön mukaisesti käytöstä poistetut sähkötyökalut täytyy kerätä erilleen ja toimittaa ympäristöä säästävään kierrätykseen.

Palauta käytöstä poistetut tai vialliset akut

ammattiliikkeeseen, Festool-huoltoon tai valtuutettuun jätehuoltopisteeseen (noudata voimassaolevia määräyksiä). Palautettavien akkujen jännite täytyy purkaa. Näin akut saadaan toimitettua asianmukaiseen kierrätykseen.

Vain EU:

Eurooppalaisen paristoja ja akkuja koskevan direktiivin ja sitä vastaavan maakohtaisen lainsäädännön mukaisesti käytöstä poistetut akut/paristot täytyy kerätä talteen erikseen ja toimittaa ympäristöä säästävään kierrätykseen.

REACh:iin liittyvät tiedot:

www.festool.com/reach

12 Kuljetus

Toimitukseen sisältyvät litiumioniakut ovat vaarallisia esineitä koskevien lakivaatimusten alaisia. LiIon-akun sisältämä litiumekvivalenttimäärä on asiaankuuluvia raja-arvoja alhaisempi ja on testattu UN-käsikirjan ST/SG/AC.10/11/ver.3 osa III, alakohta 38.3, mukaan. Siksi maakohtaiset ja kansainväliset vaarallisia aineita koskevat määräykset ei-

VAROITUS

Loukkaantumisvaara



Kiinnitä työstettävä kappale aina siten, että se ei pääse liikkumaan työstön aikana.

70 - 100 % 40 - 70 % 15 - 40 % < 15 %

Suositus:

lataa akku ennen käytön jatkamista.

100%

EKAT

Page 46

TXS

FIN

vät koske erillistä tai laitteeseen kiinnitettyä LiIonakkua. Vaarallisia aineita koskevia määräyksiä täytyy kuitenkin mahdollisesti soveltaa siihen, mikäli kuljetus sisältää useampia akkuja. Tällaisessa tapauksessa voi olla tarpeen noudattaa erityisvaatimuksia. Lähetettäessä kolmansien osapuolien välityksellä (esim.: ilma- tai maantiekuljetus) on huomioitava pakkausta ja tunnusmerkintää koskevat erityismääräykset. Lähetettävän esineen valmistelussa on noudatettava vaarallisten esineiden asiantuntijan neuvoja. Huomioi mahdolliset tätä pidemmälle menevät maakohtaiset määräykset.

Lähetä akku vain silloin, kun sen kuori on ehjä. Peitä avoimet koskettimet teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa.

13 EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme vastaavamme siitä, että tämä tuote on seuraavien direktiivien, normien tai normiasiakirjojen asiaankuuluvien vaatimusten mukainen:

2006/42/EY, 2004/108/EY, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Täten vakuutamme vastaavamme siitä, että tämä tuote on seuraavien direktiivien, normien tai normiasiakirjojen asiaankuuluvien vaatimusten mukainen:

2004/108/EY, 2006/95/EY, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Tutkimus- ja tuotekehitysosaston sekä teknisen

dokumentoinnin päällikkö 2014-03-28

Akkukäyttöinen porakone/ ruuvinväännin

Sarjanumero

TXS 10008076 CE-hyväksyntämerkinnän vuosi:2014

Latauslaite Sarjanumero

MXC 495883 CE-hyväksyntämerkinnän vuosi:2010

Page 47

TXS

Original brugsanvisning

1Symboler

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger Advarsel! Læs alle sikkerhedsanvisninger

og øvrige anvisninger.

Overholdes anvisnin-

gerne ikke, er der risiko for elektrisk stød,

brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

Med begrebet "elværktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsbåret elværktøj (med netkabel) og batteridrevet elværktøj (uden netkabel).

2.2 Specielle sikkerhedsanvisninger for akku bore-/skruemaskiner

–

Tag altid kun fat i apparatets isolerede grebsflader, når du udfører arbejde, hvor indsatsværktøjet eller skruen kan ramme skjulte elledninger.

Indsatsværktøjets eller skruens kontakt med en spændingsførende ledning kan også sætte apparates metaldele under spænding og forårsage elektrisk stød.

–

Anvend egnede detektorer for at identificere skjulte forsyningsledninger, eller spørg det lokale forsyningsselskab.

Hvis indsatsværktøjet får kontakt med en spændingsførende ledning kan de medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre en eksplosion. Gennemtrængning af et vandrør medfører materielle skader.

–

Brug egnede personlige værnemidler:

Høreværn, beskyttelsesbriller, støvmaske ved støvende arbejde, beskyttelseshandsker ved ru materialer og ved skift af værktøj.

FORSIGTIG! El-værktøjet kan sætte sig fast og forårsage pludseligt tilbageslag!

Sluk

omgående for maskinen!

– Lås ikke tænd/sluk-knappen permanent!

2.3 Maskinspecifikke sikkerhedsanvisninger for batteri og lader

– Denne lader kan anvendes af personer med ned-

sat fysisk, sensorisk eller mental funktionsevne eller manglende erfaringer og viden, hvis de er under opsyn eller er instrueret i sikker brug af apparatet og forstår de deraf følgende risici.

Børn

må ikke bruge eller lege med apparatet. – Batteri og lader må ikke åbnes! – Beskyt laderen mod metaldele (f.eks. metalspå-

ner) eller væske!

–

Brug ikke strømforsyninger eller batterier fra andre leverandører til at drive akku el-værktøjet. Brug ikke ladere fra andre leverandører til at oplade batterierne.

Brug af tilbehør, der ikke er godkendt af producenten, kan medføre elektrisk stød og/eller alvorlige ulykker.

Symbol Betydning

Advarsel om generel fare

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvisningerne!

Brug høreværn!

Brug beskyttelseshandsker!

Brug åndedrætsværn!

Brug beskyttelsesbriller!

Må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Sæt batteriet i.

Løsn batteriet.

Tip, Bemærk

Handlingsanvisning

Indgangsspænding og netfrekvens

Udgangsspænding Hurtigladning maks.

Tilladt temperaturområde Sikkerhedsklasse II

Opladningstider Kapacitet Antal celler Vægt

Page 48

TXS

– Beskyt akkuen mod varme > 50 °C, f.eks. også

mod vedvarende solindstråling og brand!

– Sluk aldrig brændende lithium-ion-akkuer med

vand! Anvend sand eller brandslukningstæppe.

– Kontrollér jævnligt stik og kabel for at undgå fa-

rer. I tilfælde af skader skal de udskiftes af et autoriseret serviceværksted.

– Træk stikket ud af stikkontakten, når opladeren

ikke bruges.

2.4 Emissionsværdier

De målte værdier iht. EN 60745 ligger typisk på:

Vibrationsemission ah (vektorsum fra tre retninger) og usikkerhed K målt iht. EN 60745:

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig bedømmel-

se af vibrations- og støjbelastningen ved brug.

– repræsenterer de vigtigste anvendelsesformål

for elværktøjet.

En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer eller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tomgangs- og stilstandstider!

3 Bestemmelsesmæssig brug

Akku bore-skruemaskine velegnet – til iskruning og fastskruning af skruer. – til boring i metal, træ, kunststoffer og lignende

materialer.

Ikke beregnet

til fastspænding af andet værktøj

end bor og bit, f.eks. hulsave, rørestave, stålbørster. Oplader MXC velegnet – til opladning af det nævnte batteri. – kun til indendørs brug.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren; herunder også kontinuerlig drift i industrien.

4 Tekniske data

* Omdrejningstal baseret på fuldt opladet batteri.



Flere tekniske data på laderen og det medleverede batteri findes på side 6.

5 Maskinelementer

De angivne illustrationer findes i tillægget til brugsanvisningen.

6 Ibrugtagning

6.1 Udskiftning af batteri [2]



Batteriet er klar til brug ved levering og kan oplades til enhver tid.



Bælteclipsens side

[2-1]

kan skiftes, når batte-

riet er fjernet.

6.2 Opladning af batteri[3]

Batteriladerens LED

[3-1]

viser apparatets aktuel-

le driftstilstand.

Lydtrykniveau LPA = 65 dB(A) Lydeffekt LWA = 76 dB(A) Usikkerhed K = 3 dB

Bær høreværn!

Skruning ah=4,0 m/s

K = 1,5 m/s

Boring i metal ah=3,0 m/s

K = 1,5 m/s

Akku bore-skruemaskine TXS

Motorspænding 10,8V Omdrejninger i tom-

gang *

1. gear 0 - 430 min

-1

2. gear 0 - 1300 min

-1

Maks. drejningsmoment blød/hård skrueopgave 10/ 16 Nm Indstilling af drejningsmoment 0,2 - 2,4 Nm Borepatronens spændvidde 1 - 10 mm Bordiameter maks. træ/metal 12/ 8 mm Værktøjsholder i borespindel 1/4 ’’ Vægt uden batteri med CENTRO-

TEC

0,7 kg

[1-1]

Boresymbol

[1-2]

Momentindstilling

[1-3]

Markering drejningsmoment/borestilling

[1-4]

Gearvælger

[1-5]

Højre-/venstrekontakt

[1-6]

Tænd/sluk-knap

[1-7]

Bælteclips

[1-8]

Isolerede greb (gråt område)

[1-9]

Knap til frigørelse af batteriet

[1-10]

LED-lampe med kapacitetsindikator

[1-11]

Bitdepot

[3A]

Vægmontering af batterilader

Page 49

TXS

7 Indstillinger

7.1 Ændring af omdrejningsretning [1-5]

• Kontakt til venstre = højreløb

• Kontakt til højre = venstreløb

7.2 Gearskift [1-4]

• Gearvælger frem (1-tal ses) = 1. gear

• Gearvælger tilbage (2-tal ses) = 2. gear

7.3 Indstilling af drejningsmoment [1-2]

Markeringen

[1-3]

viser den valgte indstilling.

Boring

Markeringen peger på borsymbolet

[1-1]

= maksi-

malt drejningsmoment.

Skruning

Drejningsmoment iht. indstilling: Position 1 = lavt drejningsmoment Position 12 = højt drejningsmoment

8 Værktøjsholder, forsatsenheder

Bestillingsnumrene for tilbehør og værktøj kan du finde i dit Festool-katalog eller på internettet under „www.festool.dk“.

8.1 CENTROTEC-værktøjspatron[4]

Hurtigt skift af værktøjer med CENTROTEC-skaft

Spænd kun CENTROTEC-værktøjer op i CENTROTREC-værktøjspatroner.

8.2 Borepatron BF-FX10 [5]

Til opspænding af bor og bits med en maks. skaftdiameter på 10 mm.

Spænd værktøj op midt i borepatronen.

8.3Vinkelforsats XS-AS [6]

(Tilbehør) Boring og skruning i en ret vinkel i forhold til el-værktøjet.



Vinkelforsatsen kan fastgøres i 16 forskellige vinkelindstillinger.

8.4 Værktøjsholder i borespindel [7]

Bits kan sættes direkte i borespindelens indvendige sekskantholder.

9 Arbejde med el-værktøjet

9.1 Tænd/sluk [1-6]

Tryk = TÆND, slip = SLUK



Omdrejningstallet kan reguleres trinløst alt efter trykket på tænd/sluk-knappen.

Gul LED - lyser konstant

Batteriladeren er driftsklar.

Grøn LED - blinker hurtigt

Batteriet oplades med maksimal strøm.

Grøn LED - blinker langsomt

Batteriet er opladet til 80 % og oplades derefter med reduceret strøm.

Grøn LED - lyser konstant

Batteriet er opladet.

Rød LED - blinker

Generel fejlmelding, f.eks. manglende kontakt, kortslutning, defekt batteri osv.

Rød LED - lyser konstant

Batteritemperaturen ligger uden for de tilladte grænseværdier (0 °C til 55 °C).

FORSIGTIG

Risiko for personskader



Indstillinger kan kun foretages, når el-værktøjet er slukket!

ADVARSEL

Fare for personskader



Fjern altid batteriet fra maskinen, før der udføres arbejde på denne!

FORSIGTIG

Varmt og skarpt værktøj Risiko for personskader



Brug ikke stumpe og defekte værktøjer!



Brug beskyttelseshandsker.

ADVARSEL

Risiko for kvæstelser



Fastgør altid arbejdsemnet på en sådan måde, at det ikke kan bevæge sig under bearbejdningen.

Page 50

TXS

9.2 LED-lampe med kapacitetsindikator

LED-lampen

[1-10]

lyser, når tænd/sluk-knappen

[1-6]

er trykket ind.

Når du slipper start-stop-kontakten

[1-6]

, viser kapacitetsindikatoren batteriets ladetilstand i nogle sekunder ved hjælp af LED-lampen

[1-10]

9.3 Bitdepot [1-11]

Magnetisk, til opbevaring af bits og bitholdere.

9.4 Advarselssignaler El-værktøjet slukkes, kapacitetindikatoren blin-

ker:

Batteriet er tomt.



Skift batteriet.

El-værktøjet slukkes, kapacitetsindikatoren blinker ikke:

El-værktøjet er overophedet eller overbe-

lastet.



Belast el-værktøjet mindre.



Lad el-værktøjet afkøle.

10 Vedligeholdelse og pleje

Kundeservice og reparationer

må kun udføres af producenten eller serviceværksteder: Nærmeste adresse finder De på: www.festool.dk/service

Brug kun originale Festool-reservedele! Best.-nr. finder De på: www.festool.dk/service

Overhold følgende anvisninger:

– Sørg for, at ventilationsåbningerne på elværktø-

jet er ublokerede og rene, så kølingen fungerer.

– Sørg for at holde tilslutningskontakterne på el-

værktøjet, laderen og akkuen rene.

Information om batterier

– Opbevaring på et tørt, køligt sted ved en tempe-

ratur på 5 °C til 25 °C. – Beskyt akkuer mod fugt og vand samt varme. – Lad ikke tomme akkuer sidde i laderen i længere

en ca. en måned, når laderen er afbrudt fra net-

tet. Fare for dybafladning! – Hvis lithium-ion-akkuer opbevares i længere tid

uden at blive benyttet, bør de oplades til 40 % ka-

pacitet (ca. 15 minutters ladetid). – For at undgå kortslutninger bør batteriet opbeva-

res i den medfølgende emballage.

11 Miljø

Apparatet må ikke bortskaffes med almindeligt husholdningsaffald!

Apparater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gæl-

dende nationale forskrifter skal overholdes.

Kun EU:

Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse til national ret skal gammelt elværktøj indsamles separat og afleveres til miljøvenlig genvinding.

Indlever brugte eller defekte akkuer

hos forhandleren, Festools kundeservice eller på den kommunale genbrugsstation (overhold gældende forskrifter). Akkuer skal være afladet, når de indleveres. Akkuer bliver på denne måde genvundet korrekt.

Kun EU:

Ifølge Rådets direktiv om batterier og akkuer og implementering i national lovgivning skal defekte og udtjente akkuer/batterier indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACh:

www.festool.com/reach

12 Transport

De medfølgende lithium-ion-batterier er omfattet af de krav, der stilles til farligt gods. Lithiumindholdet i Li-ion-batteriet ligger under de gældende grænseværdier og er testet iht. UN-manualen ST/ SG/AC. 10/11/rev. 3, del III, underafsnit 38.3. Derfor er Li-ion-batteriet ikke underlagt de nationale og internationale regler om farligt gods, hverken som enkeltdel eller som del af en maskine. Reglerne om farligt gods kan dog være relevante ved transport af flere batterier. Det kan i sådanne tilfælde være nødvendigt at overholde særlige betingelser. Ved transport via tredjepart (f.eks. lufttransport eller spedition) skal særlige krav til emballering og mærkning overholdes. Ved forberedelse af transportgodset skal du rådføre dig med en person med ekspertise i farligt gods. Overhold eventuelle videregående nationale forskrifter.

70 - 100 % 40 - 70 % 15 - 40 % < 15 %

Anbefaling:

Oplad batte-

riet, før det bruges igen.

100%

EKAT

Page 51

TXS

Akkuer må kun sendes, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og pak akkuen, så den ikke kan bevæge sig inde i indpakningen.

13 EU-overensstemmelseserklæring

Vi erklærer med eneansvar, at dette produkt er i overensstemmelse med alle relevante krav i følgende direktiver, standarder eller normative dokumenter:

2006/42/EF, 2004/108/EF, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Vi erklærer med eneansvar, at dette produkt er i overensstemmelse med alle relevante krav i følgende direktiver, standarder eller normative dokumenter:

2004/108/EF, 2006/95/EF, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Chef for forskning, udvikling og teknisk dokumen-

tation 2014-03-28

Akku bore-skruemaskine Serienr.

TXS 10008076 År for CE-mærkning:2014

Batterilader Serienr.

MXC 495883 År for CE-mærkning:2010

Page 52

TXS

Originalbruksanvisning

1Symboler

2Sikkerhetsregler

2.1 Generell sikkerhetsinformasjon Advarsel! Les alle sikkerhetsregler og an-

visninger.

Hvis advarslene og anvisningene

ikke overholdes, kan det føre til elektrisk

støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

Nedenfor brukes uttrykket "elektroverktøy". Det viser til nettdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

2.2 Maskinspesifikk sikkerhetsinformasjon for batteridrevne bor-/skrumaskiner

–

Maskinen må bare holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet eller skruen kan komme til å treffe skjulte strømledninger.

Dersom verktøyet eller skruen kommer i kontakt med en strømførende ledning, kan metalldeler på maskinen settes under spenning. Det kan medføre elektrisk støt.

–

Bruk søkeutstyr for å lokalisere skjulte ledninger/rør eller henvend deg til din strøm-, vanneller gassleverandør.

Dersom verktøyet kommer i kontakt med en strømførende ledning, kan dette føre til brann og elektrisk støt. Skader på gassledninger kan føre til eksplosjoner. Boring i vannrør kan føre til materielle skader.

–

Bruk egnet personlig verneutstyr:

hørselvern, vernebriller og støvmaske når det oppstår støv under arbeidet, vernehansker ved bearbeiding av ru materialer og når verktøy skal byttes.

FORSIKTIG! Elektroverktøyet kan blokkeres og forårsake plutselig rekyl!

Slå det av

umiddelbart!

– Ikke hold av-/på-knappen inne over lengre tid!

2.3 Maskinspesifikk sikkerhetsinformasjon for batteri og lader

– Denne laderen kan bare brukes av personer med

nedsatt fysiske, motoriske eller mentale evner eller manglende erfaring og kunnskap dersom de er under oppsyn eller har fått opplæring i trygg bruk av apparatet og farer som kan oppstå.

Barn

må ikke bruke apparatet eller leke med det. – Ikke åpne batteriet og laderen! – Beskytt laderen mot metalldeler (f.eks. metall-

spon) eller væske!

–

Ikke bruk det batteridrevne elektroverktøyet med strømadaptere eller batterier fra andre produsenter. Ikke lad batteriet med ladere fra andre produsenter.

Bruker du tilbehør som ikke er godkjent av produsenten, kan dette føre til elektrisk støt og/eller alvorlige ulykker.

– Beskytt batteriet mot varme > 50 °C, inkludert ild

og langvarig opphold i sollys!

– Slukk aldri brennende li-ion-batterier med vann!

Bruk sand eller brannslukningsapparat.

Symbol Betydning

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk vernehansker.

Bruk åndedrettsvern!

Bruk vernebriller!

Må ikke kastes i husholdningsavfallet.

Sette inn batteri.

Ta ut batteri.

Tips, merknad

Veiledning

Inngangsspenning og nettfrekvens

Utgangsspenning Hurtiglading maks.

Tillatt temperaturområde Beskyttelsesklasse II

Ladetider Kapasitet Antall celler Vekt

Page 53

TXS

– Kontroller regelmessig plugg og ledning for å

unngå farer, og få dem byttet hos et autorisert kundeserviceverksted hvis de er skadet.

– Når laderen ikke er i bruk, må støpselet trekkes

ut av stikkontakten.

2.4 Utslippsverdier

Typiske verdier (beregnet etter EN 60745):

Svingningsemisjonsverdi ah (vektorsum fra tre retninger) og usikkerhet K beregnet i henhold til EN 60745:

De angitte emisjonsverdiene (vibrasjon, støy) – brukes til å sammenligne maskiner, – men kan også brukes til en foreløpig vurdering av

vibrasjons- og støybelastning ved bruk,

– og representerer de viktigste bruksområdene for

elektroverktøyet.

En økning er mulig ved annet bruk, med annet innsatsverktøy eller ved utilstrekkelig vedlikehold. Vær oppmerksom på maskinens tomgangs- og stillstandsperioder!

3 Riktig bruk

Batteridrevet bor-/skrumaskin egnet – til inn- og fastskruing av skruer, – til boring i metall, treverk, plast og lignende ma-

terialer.

Ikke laget for

innspenning av annet verktøy som bor og bits, f.eks. hullsager, rørepinner eller metallbørster.

LaderMXC egnet – til oppladning av det angitte batteriet. – kun til innendørs bruk.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret, under dette regnes også industriell, kontinuerlig bruk.

4Tekniske data

* Opplysninger om turtall med fulladet batteri.



Flere tekniske data om laderen og det vedlagte batteriet står oppgitt på side 6.

5 Apparatets deler

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

6 Igangsetting

6.1 Bytte av batteri [2]



Batteriet er klart til bruk ved levering og kan lades opp til enhver tid.



Siden til belteklipset

[2-1]

kan byttes når batte-

riet er tatt ut.

6.2 Lade batteriet [3]

LED-en

[3-1]

på laderen viser gjeldende driftstil-

stand for laderen.

Lydtrykknivå LPA = 65 dB(A) Lydeffektnivå LWA = 76 dB(A) Usikkerhet K = 3 dB

Bruk hørselvern

Skruing a

=4,0 m/s

K = 1,5 m/s

Boring i metall ah=3,0 m/s

K = 1,5 m/s

Batteridrevet bor-/skrumaskin TXS

Motorspenning 10,8 V Tomgangsturtall * 1. gir 0 - 430 o/min

2. gir 0 - 1300 o/min maks. dreiemoment Lette/harde skrujobber 10/ 16 Nm Dreiemomentet kan stilles inn 0,2 - 2,4 Nm Chuck-spennvidde 1 - 10 mm Maks. bordiameter Tre/metall 12/ 8 mm Verktøyfeste i borspindel 1/4 ’’ Vekt uten batteri med Centrotec 0,7 kg

[1-1]

Symbol for boring

[1-2]

Innstillingshjul for turtall

[1-3]

Markering dreiemoment/borestilling

[1-4]

Girbryter

[1-5]

Høyre/venstre-bryter

[1-6]

På/av-knapp

[1-7]

Belteklips

[1-8]

Isolerte gripeflater (område i grått)

[1-9]

Knapp for å løsne batteriet

[1-10]

LED-lampe med kapasitetsindikator

[1-11]

Bitsdepot

[3A]

Montere laderen på veggen

Gul LED – lyser kontinuerlig

Laderen er klar til bruk.

Page 54

TXS

7 Innstillinger

7.1 Endre dreieretning [1-5]

• Bryteren mot venstre = høyregang

• Bryteren mot høyre = venstregang

7.2 Skifte gir [1-4]

• Girbryteren forover (tallet 1 er synlig) = 1. gir

• Girbryteren bakover (tallet 2 er synlig) = 2. gir

7.3 Stille inn dreiemoment [1-2]

Markeringen

[1-3]

viser den stillingen som er

valgt.

Boring

Markeringen viser boresymbolet

[1-1]

= maksimalt

dreiemoment.

Skruing

Dreiemoment iht. innstilling: Posisjon 1 = lavt dreiemoment Posisjon 12 = høyt dreiemoment

8Verktøyfeste, forsats

Bestillingsnumrene til tilbehør og verktøy finner du i Festool-katalogen eller på Internett under "www.festool.com".

8.1 CENTROTEC-verktøyholder [4]

Raskere bytte av verktøy med CENTROTEC-tange

CENTROTEC-verktøy skal kun spennes fast til CENTROTREC-verktøyholdere.

8.2 Chuck BF-FX10 [5]

Til fastspenning av bor og bits med tangediameter på maks. 10 mm.

Spenn fast verktøyet midt i verktøyholderen.

8.3 Vinkelforsats XS-AS [6]

(Tilbehør) Bor og skruing i rett vinkel i forhold til elektroverktøyet.



Vinkelforsatsen kan låses i 16 forskjellige vinkelinnstillinger.

8.4 Verktøyfeste i borspindel [7]

Bits kan settes rett inn i den innvendige sekskantholderen til borespindelen.

9 Arbeide med elektroverktøyet

9.1 Slå på og av [1-6]

Trykk inn = PÅ, slipp = AV



Etter at du har trykket på av/på-knappen, kan turtallet styres trinnløst.

Grønn LED – blinker raskt

Batteriet lades med maksimal strøm.

Grønn LED – blinker langsomt

Batteriet er ladet 80 % og lades videre med redusert strøm.

Grønn LED – lyser kontinuerlig

Batteriet er ladet opp.

Rød LED – blinker

Generelle feilvisninger, f.eks. ingen fullstendig kontakt, kortslutning, batteri defekt, osv.

Rød LED – lyser kontinuerlig

Batteritemperaturen ligger utenfor de tillatte grenseverdiene (0 °C til 55 °C).

FORSIKTIG

Fare for personskade



Innstillinger må kun foretas når elektroverktøyet er slått av!

ADVARSEL

Fare for personskade



Ta ut batteriet før det foretas arbeider på maskinen!

FORSIKTIG

Varmt og skarpt verktøy Fare for personskade



Unngå bruk av stumpe og defekte verktøy.



Bruk vernehansker.

ADVARSEL

Skaderisiko



Fest alltid emnet slik at det ikke kan bevege seg under bearbeiding.

Page 55

TXS

9.2 LED-lampe med kapasitetsindikator

LED-lampen

[1-10]

lyser når av-/påknappen er

trykt inn

[1-6]

Når på/av-bryteren

[1-6]

slippes opp, viser kapasitetsindikatoren batteriets ladenivå i noen sekunder med LED-lampen

[1-10]

9.3 Bitsdepot [1-11]

Magnetisk, til feste av bits eller bitsholdere.

9.4 Varselsignaler Elektroverktøyet slår seg av, kapasitetsindikato-

ren blinker:

Batteriet er tomt.



Bytte av batteri.

Elektroverktøyet slår seg av, kapasitetsindikatoren blinker ikke:

Elektroverktøyet er overopphetet

eller overbelastet.



Reduser belastningen på elektroverktøyet.



La elektroverktøyet avkjøles.

10 Vedlikehold og pleie

Kundeservice og reparasjoner

skal kun utføres av produsenten eller serviceverksteder: Du finner nærmeste adresse under: www.festool.com/service

Bruk kun originale Festool-reservedeler! Best.nr. finner du under: www.festool.com/service

Ta hensyn til følgende:

– Hold lufteåpningene på elektroverktøyet åpne og

rene, slik at kjølingen fungerer.

– Hold tilkoblingskontaktene på elektroverktøyet,

laderen og batteriet rene.

Merknad om batteri

– Oppbevar verktøyet på et tørt, svalt sted med en

temperatur på mellom 5 °C og 25 °C. – Beskytt batteriene mot fuktighet, vann og varme. – Ikke la tomme batterier være i laderen i mer enn

ca. en måned hvis laderen ikke er koblet til

strømmen. Fare for dyputlading! – Hvis li-ion-batterier oppbevares i lengre tid uten

å brukes, bør de lades opp til 40 % kapasitet (ca.

15 min. ladetid). – For å hindre kortslutninger, bør du oppbevare

batteriet i emballasjen som følger med.

11 Miljø

Apparatet skal ikke kastes i restavfallet!

Apparater, tilbehør og emballasje skal sorteres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

Kun EU:

I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Lever brukte eller defekte batterier

til faghandel, Festool-kundeservice eller offentlig godkjente steder for kassering (følg gjeldende forskrifter). Batterier må være utladet ved tilbakelevering. Batteriene vil dermed resirkuleres.

Kun EU:

I henhold til EU-direktivet om engangsbatterier og oppladbare batterier og iverksetting i nasjonal rett må defekte eller brukte engangsbatterier og oppladbare batterier samles separat og leveres til et miljøvennlig gjenvinningsanlegg.

Informasjon om REACh:

www.festool.com/reach

12 Transport

Li-ion-batteriene som følger med, er underlagt kravene i loven om transport av farlig gods. Litiumekvivalentmengden i li-ion-batteriet ligger under angjeldende grenseverdier og er kontrollert iht. FN-håndboken ST/SG/AC.10/11/Rev.3 del III, avsnitt 38.3. Derfor er li-ion-batteriet ikke underlagt nasjonale og internasjonale forskrifter om farlig gods, verken som enkeltdel eller satt inn i apparatet. Forskriftene om farlig gods kan imidlertid være relevant til transport av flere batterier. Det kan i slike tilfeller være nødvendig å overholde spesielle bestemmelser. Ved transport utført av tredjepart (f.eks. lufttransport eller spedisjon) må særskilte

70 - 100 % 40 - 70 % 15 - 40 % < 15 %

Anbefaling:

Lad batte-

riet før videre bruk.

100%

EKAT

Page 56

TXS

krav til emballasje og merking følges. Ved klargjøring av forsendelsen må en ekspert på farlig gods konsulteres. Ta hensyn til eventuelle nasjonale forskrifter.

Oppladbare batterier må kun sendes dersom huset er intakt uten skader. Teip igjen åpne kontakter og pakk batteriet slik at det ikke kan beveges inne i pakningen.

13 EU-samsvarserklæring

Vi erklærer under eget ansvar at dette produktet er i samsvar med alle relevante krav i følgende standarder, normer og normdokumenter:

2006/42/EF, 2004/108/EF, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Vi erklærer under eget ansvar at dette produktet er i samsvar med alle relevante krav i følgende standarder, normer og normdokumenter:

2004/108/EF, 2006/95/EF, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Leder for forskning, utvikling, teknisk dokumenta-

sjon 2014-03-28

Batteridrevet bor-/skrumaskin Serienr.

TXS 10008076 År for CE-merking:2014

Lader Serienr.

MXC 495883 År for CE-merking:2010

Page 57

TXS

Manual de instruções original

1Símbolos

2 Indicações de segurança

2.1 Instruções gerais de segurança Advertência! Leia todas as indicações de

segurança e instruções.

A não observação

das indicações de segurança e instruções

pode dar origem a um choque eléctrico, um incêndio e/ou a ferimentos graves.

Guarde todas as indicações de segurança e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado nas indicação de segurança refere-se a ferramentas eléctricas utilizadas com ligação à rede (com cabo de rede) e com acumulador (sem cabo de rede).

2.2 Indicações de segurança específicas da ferramenta para aparafusadoras de acumulador

–

Segure o aparelho apenas pelas pegas isoladas, caso efectue trabalhos em que a ferramenta utilizada ou o parafuso possa atingir linhas de corrente ocultas.

O contacto da ferramenta utilizada ou do parafuso com uma linha condutora de corrente também pode colocar as peças metálicas da ferramenta sob tensão, conduzindo a electrocussão.

–

Utilize detectores adequados, para encontrar linhas de alimentação ocultas ou consulte a empresa de distribuição local.

O contacto da ferramenta de trabalho com uma linha condutora de corrente pode conduzir a fogo e choques eléctricos. A danificação de um tubo de gás pode originar uma explosão. A infiltração num tubo de água origina danos materiais.

–

Use equipamentos de protecção pessoal ade-

protecção auditiva, óculos de protecção, máscara de pó no caso de trabalhos em que seja produzido pó, luvas de protecção ao trabalhar com materiais rugosos e ao mudar ferramentas.

CUIDADO! A ferramenta eléctrica pode bloquear e causar repentinamente um contragolpe!

Desligar imediatamente!

– Não bloquear o interruptor de ligar/desligar per-

manentemente!

2.3 Indicações de segurança específicas da ferramenta para acumulador e carregador

– Este carregador pode ser utilizado por pessoas

com faculdades físicas, sensoriais ou mentais limitadas ou com falta de experiência e conhecimentos, desde que supervisionadas ou que tenham recebido instruções relativamente à utilização da ferramenta e dos perigos daí resultantes.

Crianças

não podem utilizar a ferramenta,

nem brincar com a mesma. – Não abrir o acumulador, nem o carregador! – Proteger o carregador de peças metálicas (p. ex.,

limalhas metálicas) ou líquidos! –

Não utilizar fontes de alimentação ou acumula-

dores de outros fabricantes para operar a ferra-

Símbolo

Significado

Advertência de perigo geral

Advertência de choque eléctrico

Ler Manual de instruções, indicações de segurança!

Usar protecção auditiva!

Usar luvas de protecção!

Usar máscara de protecção!

Usar óculos de protecção!

Não deite no lixo doméstico.

Colocar o acumulador.

Soltar o acumulador.

Conselho, indicação

Instruções de manuseamento

Tensão de entrada e frequência da rede

Tensão de saída Carga rápida máx.

Faixa admissível da temperatura Classe de protecção II

Tempos de carga Capacidade Número de células Peso

Page 58

TXS

menta elétrica de acumulador. Não utilizar carregadores de outros fabricantes para carregar os acumuladores.

A utilização de acessórios não previstos pelo fabricante pode causar um choque elétrico e/ou acidentes graves.

– Proteger o acumulador de calor > 50 °C, p.ex.

também de uma exposição prolongada ao sol e do fogo!

– Nunca apagar acumuladores de LiIon em com-

bustão com água! Utilizar areia ou uma cobertura extintora de incêndios.

– Verificar regularmente a ficha e o cabo para evi-

tar qualquer perigo e, em caso de danificação, mandar substituí-los numa oficina de Serviço Após-Venda autorizada.

– Se não estiver a utilizar o carregador, retire a fi-

cha da tomada.

2.4 Valores de emissão

Os valores determinados de acordo com a EN 60745 são tipicamente:

Nível de emissão de vibrações ah (soma vectorial em três direcções) e incerteza K determinados de acordo com a norma NE 60745:

Os valores de emissão indicados (vibração, ruído) – servem de comparativo de ferramentas, – são também adequados para uma avaliação pro-

visória do coeficiente de vibrações e do nível de ruído durante a aplicação,

– representam as aplicações principais da ferra-

menta eléctrica.

Aumento possível no caso de outras aplicações, com outras ferramentas de trabalho ou manutenção insuficiente. Observar os tempos de trabalho em vazio e de paragem da ferramenta!

3 Utilização conforme as disposições

Aparafusadoras de acumulador adequadas

– para enroscar e apertar parafusos, – para furar em metal, madeira, plásticos e mate-

riais semelhantes.

Não se adequa

para a fixação de outras ferramentas como brocas e bits, p.ex. serras de coroa oca, hastes misturadoras, cerdas metálicas.

Carregador MXC adequado – para carregar os acumuladores referidos. – apenas para uso interior.

Em caso de utilização incorrecta, a responsabilidade é do utilizador; de uma utilização incorrecta também faz parte um funciona-

mento industrial contínuo.

4Dados técnicos

* Dados sobre o número de rotações com o acumulador completamente carregado.



Outros dados técnicos sobre o carregador e sobre o acumulador fornecido podem ser encontrados na página 6.

5 Componentes da ferramenta

Nível de pressão acústica LPA = 65 dB(A) Nível de potência acústica LWA = 76 dB(A) Incerteza K = 3 dB

Usar protecção auditiva!

Aparafusar ah=4,0 m/s

K = 1,5 m/s

Furar em metal ah=3,0 m/s

K = 1,5 m/s

Aparafusadora de acumulador TXS

Voltagem do motor 10,8 V Número de rotações

em vazio*

1.ª velocidade 0 - 430 rpm

2.ª velocidade 0 - 1300 rpm Binário máx. tipo de aparafusamento suave / duro 10/ 16 Nm Binário ajustável 0,2 - 2,4 Nm Fixação da bucha de broca 1 - 10 mm Diâmetro máx. de furo Madeira/ metal 12/ 8 mm Fixação de ferramentas no fuso

porta-brocas

1/4 ’’

Peso sem acumulador com Centrotec

0,7 kg

[1-1]

Símbolo Furar

[1-2]

Roda de ajuste do binário

[1-3]

Marcação Binário/Posição do furo

[1-4]

Interruptor de velocidades

[1-5]

Interruptor Para a direita/Para a esquerda

[1-6]

Interruptor de activação/desactivação

[1-7]

Gancho para cinto

[1-8]

Áreas de pega isoladas (área sombreada a cinzento)

[1-9]

Tecla para soltar o acumulador

Page 59

TXS

As figuras indicadas encontram-se no início do manual de instruções.

6 Colocação em funcionamento

6.1 Substituir o acumulador [2]



Na entrega, o acumulador está imediatamente pronto a funcionar e pode ser carregado a qualquer momento.



Parte lateral do gancho para cinto

[2-1]

pode

ser substituída com o acumulador retirado.

6.2 Carregar o acumulador[3]

O LED

[3-1]

do carregador indica o respectivo esta-

do de funcionamento do carregador.

7Ajustes

7.1 Alterar sentido de rotação [1-5]

• Interruptor para a esquerda = rotação para a direita

• Interruptor para a direita = rotação para a esquerda

7.2 Mudar velocidade [1-4]

• Interruptor de velocidades para a frente (algarismo 1 visível) = 1.ª velocidade

• Interruptor de velocidades para trás (algarismo 2 visível) = 2.ª velocidade

7.3 Ajustar o binário [1-2]

A marcação

[1-3]

aponta para a posição seleccio-

nada.

Furar

A marcação aponta para o símbolo da broca

[1-1]

binário máximo.

Aparafusar

Binário de acordo com o ajuste: Posição 1 = binário baixo Posição 12 = binário elevado

8 Fixação de ferramentas, adaptadores

Consulte os números de encomenda dos acessórios e ferramentas no seu catálogo Festool ou na Internet em "www.festool.com".

8.1 Porta-ferramentas CENTROTEC [4]

Mudança rápida de ferramentas com fuste CENTROTEC

Fixar as ferramentas CENTROTEC apenas no porta-ferramentas CENTROTEC.

8.2 Bucha de brocas BF-FX 10 [5]

Para fixar brocas e bits com diâmetro de fuste máx. de 10 mm.

[1-10]

Lâmpada LED com indicação de capacidade

[1-11]

Suporte para bits

[3A]

Fixação mural do carregador

LED amarelo - Luz permanente

O carregador está operacional.

LED verde - Piscar rápido

O acumulador é carregado com corrente máxima.

LED verde - Piscar lento

O acumulador está carregado a 80 % e continua a ser carregado com uma corrente reduzida.

LED verde - Luz permanente

O acumulador está carregado.

LED vermelho - Piscar

Indicação de avaria geral, p. ex., mau contacto, curto-circuito, acumulador defeituoso, etc.

LED vermelho - Luz permanente

Temperatura do acumulador fora dos valores limite admissíveis (0 °C a 55 °C).

CUIDADO

Perigo de ferimento



Efectuar os ajustes apenas com a ferramenta eléctrica desligada!

ATENÇÃO

Perigo de ferimentos



Antes de efectuar qualquer trabalho na ferramenta, retirar o acumulador da ferramenta!

CUIDADO

Ferramenta quente e afiada Perigo de ferimento



Não devem ser utilizadas ferramentas de trabalho embotadas e defeituosas!



Usar luvas de protecção.

Page 60

TXS

Fixar a ferramenta de modo centrado na bucha de brocas.

8.3 Adaptador angular XS-AS [6]

(Acessório) Furar e aparafusar em ângulo recto relativamente à ferramenta eléctrica.



O adaptador angular pode engatar em 16 posições angulares diferentes.

8.4 Fixação de ferramentas no fuso porta-brocas [7]

Os bits podem ser introduzidos directamente no encaixe de sextavado interior do fuso porta-brocas.

9 Trabalhar com a ferramenta eléctrica

9.1 Ligar/desligar [1-6]

Premir = LIGAR, soltar = DESLIGAR



Em função da pressão sobre o interruptor de activação/desactivação é possível controlar progressivamente o número de rotações.

9.2 Lâmpada LED com indicação de capacidade

A lâmpada LED

[1-10]

acende com o interruptor de

activação/desactivação premido

[1-6]

Após largar o interruptor de activação/desactivação

[1-6]

a indicação de capacidade apresenta, du-

rante alguns segundos, na lâmpada LED

[1-10]

estado de carga do acumulador:

9.3 Suporte de bits [1-11]

magnético, para a fixação de bits ou fixadores de bits.

9.4 Sinais de advertência

Ferramenta eléctrica desliga, indicação de capacidade pisca:

acumulador está vazio.



Substituir o acumulador.

Ferramenta eléctrica desliga, indicação de capacidade não pisca:

ferramenta eléctrica está so-

breaquecida ou foi sobrecarregada.



Submeter a ferramenta eléctrica a menor esforço.



Deixar a ferramenta eléctrica arrefecer.

10 Manutenção e conservação

Serviço Após-venda e Reparação

apenas através do fabricante ou das oficinas de serviço: endereço mais próximo em: www.festool.com/service

Utilizar apenas peças sobresselentes originais da Festool! Referência em: www.festool.com/service

Observar as seguintes indicações:

– Manter as aberturas de ventilação na ferramenta

eléctrica livres e limpas, de modo a que esteja assegurado o arrefecimento.

– Manter limpos os contactos de ligação na ferra-

menta eléctrica, carregador e acumulador.

Indicações para os acumuladores

– Armazenar num local seco e fresco, a uma tem-

peratura de 5 °C a 25 °C.

– Proteger os acumuladores da humidade e água,

bem como do calor.

– Não deixar os acumuladores mais do que aprox.

um mês no carregador, caso o carregador esteja separado da rede. Perigo de descarga total!

– Se os acumuladores LiIon forem guardados du-

rante um longo período sem serem utilizados, devem estar carregados com 40 % da capacidade (aprox. 15 minutos de tempo de carga).

– Para evitar curto-circuitos, o acumulador deve

ser guardado na sua embalagem.

11 Meio ambiente

Não deite a ferramenta no lixo doméstico!

Encaminhe as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Respeitar as normas nacionais em vigor.

Apenas países da UE:

De acordo com a Directiva Europeia sobre resíduos de equipamentos eléctricos e electrónicos e a sua transposição para a legislação nacional, as ferramentas electrónicas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente.

ATENÇÃO

Perigo de ferimentos



Fixe sempre a peça a trabalhar, de modo a que não se possa mover, ao ser trabalhada.

70 - 100 % 40 - 70 % 15 - 40 % < 15 %

Recomendação:

carregar o acumulador antes de prosseguir a utilização.

100%

EKAT

Page 61

TXS

Devolver

acumuladores gastos ou defeituosos

através do comércio da especialidade, do Serviço Pós-Venda da Festool ou das instalações de resíduos públicas previstas (respeitar as normas em vigor). Para que possam ser devolvidos, os acumuladores devem estar descarregados. Deste modo, os acumuladores são enviados para uma reciclagem conforme as normas.

Apenas países da UE:

de acordo com a Directiva Europeia sobre baterias e acumuladores e a sua transposição para a legislação nacional, os(as) acumuladores/baterias defeituosos(as) ou usados(as) devem ser recolhidas separadamente e sujeitos(as) a uma reciclagem que proteja o meio ambiente.

Informações sobre REACh:

www.festool.com/reach

12 Transporte

Os acumuladores de iões de lítio incluídos estão sujeitos às disposições relativas ao transporte de mercadorias perigosas. A quantidade equivalente de lítio contida no acumulador LiIon encontra-se abaixo dos respectivos valores limite e está testada de acordo com o manual UN ST/SG/AC.10/11/Rev.3 parte III, alínea 38.3. Por isso, o acumulador LiIon não está sujeito às regulamentações de produtos perigosos nacionais e internacionais, nem como componente individual, nem quando aplicado numa ferramenta. No entanto, os regulamentos de produtos perigosos podem ser relevantes em caso de transporte de vários acumuladores. Neste caso, pode ser necessário respeitar condições especiais. No caso de envio por terceiros (p. ex.: transporte aéreo ou empresa de transportes), devem respeitar-se exigências específicas relativas à embalagem e identificação. Na preparação da embalagem, deve consultar-se um especialista em mercadorias perigosas. Tenha em atenção eventuais normas nacionais mais abrangentes.

Enviar o acumulador apenas se a caixa não possuir danos. Descolar os contactos abertos e acomodar o acumulador de forma que não se consiga mover dentro da embalagem.

13 Declaração de conformidade CE

Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes directivas, normas ou documentos normativos:

2006/42/CE, 2004/108/CE, 2011/65/UE, EN 607451, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes directivas, normas ou documentos normativos:

2004/108/CE, 2006/95/CE, 2011/65/UE, EN 603351, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Director de pesquisa, desenvolvimento, documen-

tação técnica 2014-03-28

Aparafusadora de acumulador N.º de série

TXS 10008076 Ano da marca CE:2014

Carregador N.º de série

MXC 495883 Ano da marca CE:2010

Page 62

TXS

RUS

Оригинальное руководство по

эксплуатации

1Символы

2 Указания по технике безопасности

2.1 Общие указания по технике безопасности Предупреждение! Прочтите все указания

по технике безопасности и инструкции.

Неточное соблюдение инструкций и

предупреждений может стать причиной удара электрическим током, пожара и/или тяжёлых травм.

Сохраняйте все указания по технике безопасности и инструкции.

Используемый в указаниях по технике безопасности термин «электроинструмент» относится к сетевым электроинструментам (с сетевым кабелем) и аккумуляторным электроинструментам (без сетевого кабеля).

2.2 Указания по технике безопасности при

работе с дрелью-шуруповёртом

–

При выполнении работ вблизи скрытой электропроводки держите электроинструмент только за изолированные части рукоятки.

В противном случае возможный контакт сменного инструмента или винта/шурупа с проводкой под напряжением может вызвать удар электрическим током через металлические части инструмента.

–

Используйте подходящие детекторы для обнаружения скрытой электропроводки, газо- и водопроводов, или привлеките к работе специалистов местной энергоснабжающей компании.

Контакт сменного инструмента с э/проводкой может вызвать удар электрическим током и привести к возгоранию. Повреждение газопровода может стать причиной взрыва. Засверливание или вворачивание шурупа в водопровод станет причиной материального ущерба.

–

Используйте средства индивидуальной защиты:

защитные наушники, защитные очки, респиратор в случае образования пыли во время работы, защитные перчатки при работе с материалами с шероховатой поверхностью и при смене рабочего инструмента.

ОСТОРОЖНО! Возможна блокировка электроинструмента и внезапная отдача!

Немедленно выключите!

– Не фиксируйте выключатель!

СимволЗначение

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности!

Используйте защитные наушники!

Работайте в защитных перчатках!

Используйте респиратор!

Работайте в защитных очках!

Не выбрасывать вместе с бытовыми отходами!

Установить аккумулятор.

Отсоединить аккумулятор.

Инструкция, рекомендация

Инструкция по использованию

Входное напряжение и частота сети

Выходное напряжение Быстрая зарядка, макс.

Допустимый температурный диапазон Класс защиты II

Время зарядки Ёмкость Количество элементов Масса

TR066

Page 63

TXS

RUS

2.3 Особые указания по технике безопасности для аккумулятора и зарядного устройства

– Лицам с ограниченными физическими,

сенсорными или умственными способностями или не имеющим необходимого опыта и знаний запрещается использовать это зарядное устройство без присмотра или соответствующего инструктажа по технике безопасности.

Детям

запрещается использовать данное устройство или играть с ним.

– Не открывайте аккумулятор и зарядное

устройство!

– Не допускайте попадания в зарядное

устройство металлической стружки или жидкостей!

–

Не используйте блоки питания или аккумуляторы сторонних производителей для запитывания аккумуляторного инструмента. Не используйте зарядные устройства сторонних производителей для зарядки аккумуляторов.

Использование не рекомендованной изготовителем оснастки может привести к удару электрическим током и/или тяжёлым травмам.

– Берегите аккумулятор от нагрева > 50 °C,

например, от воздействия солнечных лучей или огня!

– Нельзя гасить загоревшийся литий-ионный

аккумулятор водой! Используйте для этого песок или противопожарное покрывало.

– Регулярно проверяйте штекер и кабель. В

случае повреждения заменяйте их в авторизованных мастерских Сервисной службы.

– Если зарядное устройство не используется,

вынимайте вилку сетевого кабеля из розетки.

2.4 Уровни шума

Определенные в соответствии с EN 60745 типовые значения:

Коэффициент эмиссии колебаний ah (сумма векторов трёх направлений) и погрешность K рассчитываются согласно EN 60745:

Указанные значения уровня шума/вибрации –служат для сравнения инструментов; – можно также использовать для

предварительной оценки шумовой и вибрационной нагрузки во время работы;

– отражают основные области применения

электроинструмента.

При использовании машинки в других целях, с другими сменными (рабочими) инструментами или в случае их неудовлетворительного обслуживания шумовая и вибрационная нагрузки могут возрастать. Соблюдайте значения времени работы на холостом ходу и времени перерывов в работе!

3 Применение по назначению

Аккумуляторная дрель-шуруповёрт предназначена для

– вворачивания и затягивания винтов, – сверления в металле, древесине, пластике и

аналогичных материалах.

Она

не предназначена

для использования с другими рабочими инструментами, например, с коронками, перемешивающими прутками, металлическими щётками (в патроне допускается зажимать только свёрла и биты).

Зарядное устройство MXC предназначено – для подзарядки аккумуляторов указанного

типа;

– только для использования внутри помещений.

Инструмент сконструирован для профессионального применения.

Ответственность за использование не по назначению несет пользователь; сюда

также относятся случаи длительной эксплуатации в промышленном производстве (как следствие этого повреждения и износ).

4 Технические данные

Уровень звукового давления

LPA = 65 дБ(A)

Уровень мощности звуковых колебаний

LWA = 76 дБ(A)

Погрешность K = 3 дБ

Используйте защитные наушники!

Завинчивание ah=4,0 м/с

K = 1,5 м/с

Сверление в металле ah=3,0 м/с

K = 1,5 м/с

Аккумуляторная дрельшуруповёрт

TXS

Рабочее напряжение 10,8 В

Page 64

TXS

RUS

* Данные по частоте вращения указаны для полностью заряженного аккумулятора.



Подробные технические характеристики зарядного устройства и входящего в комплект поставки аккумулятора см. на с. 6.

5 Составные части инструмента

Иллюстрации находятся в начале руководства по эксплуатации.

6 Начало работы

6.1 Замена аккумуляторного блока [2]



Аккумулятор при поставке сразу готов к работе. Его подзарядка возможна в любое время.



Размещение (сторону) зажима-держателя

[2-

на ремень можно сменить, отсоединив

аккумулятор.

6.2 Зарядка аккумуляторного блока [3]

Светодиод

[3-1]

показывает текущий режим

работы зарядного устройства.

7Настройки

Частота вращения холостого хода*

1-я

скорость

0 - 430 об/

мин

2-я

скорость

0 - 1300 об/

мин Макс. крутящий момент Мягкий/твёрдый материал 10/16 Н·м Крутящий момент, регулируемый 0,2 - 2,4 Н·м Диапазон зажима цангового

патрона

1 - 10 мм

Макс. диаметр отверстия древесина/металл 12/8 мм Зажимное приспособление

шпинделя

1/4 ’’

Масса без аккумулятора с Centrotec

0,7 кг

[1-1]

Символ сверления

[1-2]

Регулятор крутящего момента

[1-3]

Метка Кутящий момент/Сверление

[1-4]

Переключатель скоростей

[1-5]

Переключатель направления вращения

[1-6]

Выключатель

[1-7]

Зажим для переноски на ремне

[1-8]

Изолированные поверхности рукояток (область выделена серым фоном)

[1-9]

Кнопка для извлечения аккумуляторного блока

[1-10]

Светодиодная лампа с индикатором ёмкости

[1-11]

Держатель битов

[3A]

Настенный монтаж зарядного устройства

Аккумуляторная дрельшуруповёрт

TXS

СД, жёлтый – горит непрерывно

Зарядное устройство готово к эксплуатации.

СД, зелёный – часто мигает

Аккумулятор заряжается максимальным током.

СД, зелёный – редко мигает

Аккумулятор заряжен на 80% и продолжает заряжаться с пониженным током.

СД, зелёный – горит непрерывно

Аккумулятор заряжен.

СД, красный – мигает

Общий индикатор неисправности, напр. неправильное замыкание контактов, короткое замыкание, неисправность аккумулятора и т. д.

СД, красный – горит непрерывно

Температура аккумулятора вне допустимых предельных значений (от 0 до 55 °C).

Осторожно

Опасность травмирования



Выполняйте настройки только при выключенном электроинструменте!

Page 65

TXS

RUS

7.1 Переключение направления вращения [1-5]

• сдвинуть переключатель влево = правое

вращение

• сдвинуть переключатель вправо = левое

вращение

7.2 Переключение скорости [1-4]

• Переключатель скоростей вперёд (видна

цифра 1) = 1-я скорость

• Переключатель скоростей назад (видна цифра

2) = 2-я скорость

7.3 Регулировка крутящего момента [1-2]

Метка

[1-3]

указывает на выбранное положение.

Сверление

Метка стоит на символе сверления («сверло»)

[1-

= макс. крутящий момент.

Завинчивание

Крутящий момент согласно установке: Положение 1 = низкий крутящий момент Положение 12 = максимальный крутящий момент

8 Зажимное приспособление, патрон

Коды для заказа оснастки и инструментов можно найти в каталоге Festool и в Интернете на www.festool.com

8.1 Инструментальный патрон CENTROTEC [4]

Позволяет быстро менять рабочий (сменный) инструмент с хвостовиком CENTROTEC

Зажимайте рабочие инструменты с хвостовиком CENTROTEC только в патроне CENTROTEC.

8.2 Цанговый патрон BF-FX 10 [5]

Для зажима свёрл и бит с макс. диаметром хвостовика 10 мм.

Зажимайте рабочий инструмент в патроне по центру.

8.3 Угловая насадка XS-AS [6]

(оснастка) — позволяет сверлить и заворачивать под прямым углом к электроинструменту.



Угловую насадку можно установить в одно из 16 угловых положений.

8.4 Зажимное приспособление в шпинделе [7]

Биты можно вставлять непосредственно в зажим с внутренним шестигранником (на шпинделе).

9 Работа с электроинструментом

9.1 Включение/выключение [1-6]

нажать = ВКЛ, отпустить = ВЫКЛ



В зависимости от силы нажатия на выключатель плавно меняется частота вращения.

9.2 Светодиодная лампа с индикатором ёмкости

Светодиодная лампа

[1-10]

горит при

включенном выключателе

[1-6]

После отпускания выключателя

[1-6]

индикатор ёмкости в течение нескольких секунд отображает посредством светодиодной лампы

[1-10]

уровень заряда аккумулятора:

9.3 Держатель битов [1-11]

Магнитный, для крепления битов и насадок.

Предупреждение

Опасность травмирования



Перед началом любых работ на инструменте извлекайте аккумулятор!

Осторожно

Горячий и острый сменный инструмент Опасность травмирования



Не используйте затупившиеся и дефектные сменные инструменты!



Надевайте защитные перчатки!

Предупреждение

Опасность травмирования



Всегда укрепляйте обрабатываемую деталь так, чтобы она не двигалась при обработке.

70–100 % 40–70 % 15–40 % < 15 %

Рекомендация:

зарядите аккумулятор перед его дальнейшим использованием.

100%

Page 66

TXS

RUS

9.4 Предупреждающие сигналы Электроинструмент выключается, индикатор

ёмкости мигает:

аккумулятор разряжен.



Замените аккумулятор.

Электроинструмент выключается, индикатор ёмкости не мигает:

электроинструмент перегрет

или перегружен.



Уменьшите нагрузку на электроинструмент.



Дайте остыть электроинструменту.

10 Обслуживание и уход

Сервисное обслуживание и ремонт

только через фирму-изготовителя или в наших сервисных мастерских: адрес ближайшей мастерской см. на www.festool.com/service

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.com/service

Соблюдайте следующие указания:

–Не допускайте забивания вентиляционных

отверстий на инструменте: они служат для его охлаждения.

– Не допускайте загрязнения

подсоединительных контактов на электроинструменте, зарядном устройстве и аккумуляторе.

Указания, касающиеся аккумуляторов

– Храните инструмент в сухом, прохладном месте

при температуре между 5 °C и 25 °C.

–Предохраняйте аккумуляторы от воздействия

влаги, воды и высоких температур.

– Не оставляйте разряженные аккумуляторы в

отключённом от сети зарядном устройстве дольше, чем на месяц. Опасность глубокого разряда!

– При длительном хранении литий-ионных

аккумуляторов без использования они должны быть заряжены на 40 % (ок. 15 мин подзарядки).

– Для предотвращения опасности короткого

замыкания аккумулятор необходимо хранить в прилагаемой упаковке.

11 Опасность для окружающей среды

Не выбрасывайте инструмент вместе с бытовыми отходами!

Обеспечьте экологически безопасную утилизацию

инструментов, оснастки и упаковки. Соблюдайте действующие национальные предписания!

Только для стран ЕС:

согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Отработанные или неисправные аккумуляторы

сдавайте в специализированные магазины, сервисную службу Festool или местные пункты приёма (соблюдайте действующие предписания). Сдавайте аккумуляторы только в разряженном состоянии. В этом случае их можно отправить на утилизацию.

Только для стран ЕС:

согласно директиве ЕС об использованных батареях/элементах питания и аккумуляторах, а также гармонизированным национальным стандартам отслужившие свой срок батареи/элементы питания/аккумуляторы должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACh:

www.festool.com/reach

12 Транспортировка

Прилагаемые литий-ионные аккумуляторы подпадают под действие закона о перевозке опасных грузов. Эквивалентное количество лития в литий-ионном аккумуляторе находится ниже соответствующих предельных значений и проверяется в соответствии с руководством ООН ST/SG/AC.10/11/Ревю 3 часть III, подраздел 38.3. Поэтому литий-ионный аккумулятор, ни отдельно, ни установленный в дрель, не подпадает под национальные и международные требования к опасным грузам. Однако требования к опасным грузам могут иметь силу при транспортировке нескольких аккумуляторов. В этом случае необходимо выполнить специальные требования. При перевозке сторонними организациями (например, авиатранспортом или транспортной компанией) предъявляются особые требования к упаковке и маркировке. При подготовке товара к отгрузке

EKAT

Page 67

TXS

RUS

необходимо воспользоваться услугами специалиста по обращению с опасными грузами. Учитывайте дополнительные национальные предписания.

Пересылайте аккумулятор только с неповреждённым корпусом. При этом следует заклеить открытые контакты и разместить аккумулятор в упаковке таким образом, чтобы исключить его смещение.

13 Декларация соответствия ЕС

Дата производства - см. этикетку инструмент

Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих стандартов и нормативных документов:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 607451, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Дата производства - см. этикетку инструмент

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 603351, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Руководитель отдела исследований и

разработок, технической документации 2014-03-28

Аккумуляторная дрельшуруповёрт

Серийный №

TXS 10008076 Год маркировки CE:2014

Зарядное устройство Серийный №

MXC 495883 Год маркировки CE:2010

Page 68

TXS

Originální návod k použití

1Symboly

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny Výstraha! Přečtěte si všechny bezpečnost-

ní pokyny a instrukce.

Chyba při dodržování

varovných upozornění a instrukcí může způ-

sobit zásah elektrickým proudem, požár a/nebo vážné zranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na síťové elektrické nářadí (se síťovým kabelem) a na akumulátorové nářadí (bez síťového kabelu).

2.2 Specifické bezpečnostní pokyny pro vrtací akušroubováky

–

Pokud provádíte práce, při kterých může nástroj nebo šroub narazit na skrytá elektrická vedení, držte nářadí pouze za izolované plochy rukojeti.

Pokud se nástroj nebo šroub dostane do kontaktu s vedením pod napětím, mohou se pod napětím ocitnout i kovové části nářadí, což může mít za následek zásah elektrickým proudem.

–

Používejte vhodné vyhledávací nástroje k vyhledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti.

Kontakt nástroje s vedením, jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým proudem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody.

–

Používejte vhodné osobní ochranné pomůcky:

ochranu sluchu, ochranné brýle, respirátor při činnostech, kdy dochází ke vzniku prachu, pracovní rukavice při opracovávání hrubých materiálů nebo při výměně nástroje.

POZOR! Elektrické nářadí se může zablokovat a způsobit náhlý zpětný ráz!

Okamžitě ho

vypněte!

– Spínač zap/vyp nezajišťujte v zapnuté poloze!

2.3 Specifické bezpečnostní pokyny pro akumulátor a nabíječku

– Tuto nabíječku mohou používat osoby se snížený-

mi fyzickými, smyslovými či mentálními schopnostmi nebo s nedostatkem zkušeností a vědomostí pouze pod dohledem, nebo pokud byly instruovány ohledně bezpečného použití nářadí a chápou hrozící nebezpečí.

Děti

nesmí toto

nářadí používat nebo si s ním hrát. – Akumulátor a nabíječku neotvírejte! – Chraňte nabíječku před kovovými částicemi

(např. kovovými šponami) nebo kapalinami! –

K provozu akumulátorového elektrického nářa-

dí nepoužívejte žádné síťové zdroje nebo cizí

akumulátory. K nabíjení akumulátoru nepouží-

vejte žádné cizí nabíječky.

Používání příslušenství neschváleného výrobcem může vést k elektrickému úrazu a/nebo těžkému poranění.

Symbol Význam

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Přečtěte si návod k použití, bezpečnostní pokyny!

Noste chrániče sluchu!

Noste ochranné rukavice!

Používejte respirátor!

Noste ochranné brýle!

Nevyhazujte do domovního odpadu.

Nasazení akumulátoru.

Vyjmutí akumulátoru.

Rada, upozornění

Instruktážní návod

Vstupní napětí a síťová frekvence

Výstupní napětí Rychlonabíjení max.

Přípustné teplotní rozmezí Třída ochrany II

Doby nabíjení Kapacita Počet článků Hmotnost

Page 69

TXS

– Akumulátor chraňte před horkem > 50 °C, např.

také před trvalým slunečním zářením a ohněm!

– Hořící lithium-iontové akumulátory nikdy nehas-

te vodou! Použijte písek nebo hasicí deku.

– Abyste zabránili nebezpečí, zástrčku a kabel pra-

videlně kontrolujte a v případě poškození je nechte vyměnit v autorizovaném zákaznickém servisu.

– Pokud nabíječku nepoužíváte, vytáhněte zástrčku

ze síťové zásuvky.

2.4 Hodnoty emisí

Hodnoty zjištěné podle normy EN 60745 činí typicky:

Hodnota vibrací ah (součet vektorů ve třech směrech) a nepřesnost K zjištěné podle EN 60745:

Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí, – jsou vhodné také pro předběžné posouzení zatí-

žení vibracemi a hlukem při použití nářadí,

– vztahují se k hlavním druhům použití elektrické-

ho nářadí.

Ke zvýšení může dojít při jiném použití, s jinými nástroji nebo při nedostatečné údržbě. Vezměte v úvahu čas, kdy nářadí běží na volnoběh a kdy je vypnuté!

3 Účel použití

Vrtací akušroubovák je vhodný – pro zašroubovávání a utahování šroubů, – pro vrtání do kovu, dřeva, plastů a podobných

materiálů.

Není určen

pro upínání jiných nástrojů než vrtáků a bitů, např. pilových děrovek, míchacích metel, kovových kartáčů.

Nabíječka MXC je vhodná – pro nabíjení uvedených akumulátorů, – pouze pro použití ve vnitřním prostředí.

Při použití v rozporu s určeným účelem nese odpovědnost uživatel; patří sem také nepřetržitý průmyslový provoz.

4 Technické údaje

* Údaje ohledně otáček jsou s plně nabitým akumulátorem.



Další technické údaje k nabíječce a dodanému akumulátoru jsou uvedené na straně 6.

5 Jednotlivé součásti

Uvedené obrázky se nacházejí na začátku návodu kpoužití.

6 Uvedení do provozu

6.1 Výměna akumulátoru [2]



Akumulátor je při dodání ihned připravený k použití a lze ho kdykoli nabíjet.

Hladina akustického tlaku LPA = 65 dB(A) Hladina akustického výkonu LWA = 76 dB(A) Nejistota K = 3 dB

Noste chrániče sluchu!

Šroubování ah=4,0 m/s

K = 1,5 m/s

Vrtání do kovu ah=3,0 m/s

K = 1,5 m/s

Vrtací akušroubovák TXS

Napětí motoru 10,8 V Volnoběžné otáčky* 1. rychlost 0 - 430 min

-1

2. rychlost 0 - 1300 min

-1

Max. krouticí moment Měkký/tuhý šroubový spoj 10/ 16 Nm Nastavitelný krouticí moment 0,2 - 2,4 Nm Upínací rozsah sklíčidla 1 - 10 mm Průměr vrtání max. Dřevo/kov 12/ 8 mm Upnutí nástroje ve vrtacím vřetenu 1/4 " Hmotnost bez akumulátoru

s Centrotec

0,7 kg

[1-1]

Symbol vrtání

[1-2]

Kolečko pro nastavení krouticího momentu

[1-3]

Značka krouticího momentu/polohy pro vrtání

[1-4]

Přepínač rychlostí

[1-5]

Přepínač chodu vpravo/vlevo

[1-6]

Spínač zap/vyp

[1-7]

Spona na opasek

[1-8]

Izolované plochy pro uchopení (oblast vyznačená šedou barvou)

[1-9]

Tlačítko pro uvolnění akumulátoru

[1-10]

LED světlo s ukazatelem kapacity

[1-11]

Zásobník bitů

[3A]

Upevnění nabíječky na zeď

Page 70

TXS



Stranu spony na opasek

[2-1]

lze změnit při vy-

jmutém akumulátoru.

6.2 Nabíjení akumulátoru [3]

LED

[3-1]

nabíječky indikuje příslušný provozní

stav nabíječky.

7 Nastavení

7.1 Změna směru otáčení [1-5]

• Přepínač doleva = chod vpravo

• Přepínač doprava = chod vlevo

7.2 Změna rychlosti [1-4]

• Přepínač rychlostí dopředu (je vidět číslice 1) = 1. rychlost

• Přepínač rychlostí dozadu (je vidět číslice 2) = 2. rychlost

7.3 Nastavení krouticího momentu [1-2]

Značka

[1-3]

ukazuje na zvolenou polohu.

Vrtání

Značka ukazuje na symbol vrtání

[1-1]

= maximální

krouticí moment.

Šroubování

Krouticí moment podle nastavení: Poloha 1 = nízký krouticí moment Poloha 12 = vysoký krouticí moment

8 Upnutí nástroje, adaptéry

Objednací čísla příslušenství a nářadí vyhledejte, prosím, ve svém katalogu Festool nebo na internetu na „www.festool.com“.

8.1 Sklíčidlo CENTROTEC [4]

Rychlá výměna nástrojů se stopkou CENTROTEC

Nástroje CENTROTEC upínejte pouze do sklíčidla CENTROTEC.

8.2 Sklíčidlo BF-FX 10 [5]

Pro upínání vrtáků a bitů s max. průměrem stopky 10 mm.

Nástroj upněte do sklíčidla vystředěně.

8.3Úhlový nástavec XS-AS [6]

Příslušenství pro vrtání a šroubování v pravém úhlu k elektrickému nářadí.



Úhlový nástavec může zaskočit v 16 různých nastaveních úhlu.

8.4 Upnutí nástroje ve vrtacím vřetenu [7]

Bity lze vsadit přímo do šestihranného upínání ve vrtacím vřetenu.

9 Práce s elektrickým nářadím

LED žlutá – svítí trvale

Nabíječka je připravená kprovozu.

LED zelená – rychle bliká

Akumulátor se nabíjí maximálním proudem.

LED zelená – pomalu bliká

Akumulátor je nabitý na 80 % a nabíjí se dále omezeným proudem.

LED zelená – svítí trvale

Akumulátor je nabitý.

LED červená – bliká

Indikace obecné chyby, např. nedokonalý kontakt, zkrat, vadný akumulátor.

LED červená – svítí trvale

Teplota akumulátoru je mimo přípustné mezní hodnoty (0 °C až 55 °C).

POZOR

Nebezpečí poranění



Nastavení provádějte pouze při vypnutém elektrickém nářadí!

VAROVÁNÍ

Nebezpečí poranění



Před prováděním veškerých prací na nářadí vždy z nářadí vyjměte akumulátor!

POZOR

Horký a ostrý nástroj Nebezpečí poranění



Nepoužívejte tupé a poškozené nástroje!



Noste ochranné rukavice.

VAROVÁNÍ

Nebezpečí poranění



Obrobek upevněte vždy tak, aby se při opracovávání nemohl pohybovat.

Page 71

TXS

9.1 Zapnutí/vypnutí [1-6]

Stisknutí = zap, uvolnění = vyp



Tlakem na spínač zap/vyp lze plynule regulovat otáčky.

9.2 LED světlo s ukazatelem kapacity

Kontrolka LED

[1-10]

svítí při stisknutém spínači

ZAP/VYP

[1-6]

Po uvolnění vypínače

[1-6]

ukáže ukazatel kapacity

na několik sekund na LED světle

[1-10]

stav nabití

akumulátoru:

9.3 Zásobník bitů[1-11]

Magnetický, pro uložení bitů nebo držáků bitů.

9.4 Výstražné signály Elektrické nářadí se vypne, ukazatel kapacity bli-

ká:

vybitý akumulátor.



Vyměňte akumulátor.

Elektrické nářadí se vypne, ukazatel kapacity nebliká:

elektrické nářadí je přehřáté nebo přetížené.



Snižte zatížení elektrického nářadí.



Nechte elektrické nářadí vychladnout.

10 Údržba a ošetřování

Servis a opravy

smí provádět pouze výrobce nebo servisní dílny: nejbližší adresu najdete na: www.festool.com/service

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.com/service

Dodržujte následující pokyny:

– Větrací otvory u elektrického nářadí musí být vol-

né a čisté, aby bylo zajištěné chlazení.

– Připojovací kontakty elektrického nářadí, nabí-

ječky a akumulátoru udržujte čisté.

Pokyny pro akumulátory

– Skladujte na suchém, chladném místě při teplotě

od 5 °C do 25 °C.

– Akumulátory chraňte před vlhkem, vodou

ahorkem.

– Vybité akumulátory nenechávejte v nabíječce

déle než cca měsíc, pokud je nabíječka odpojená od sítě. Nebezpečí hlubokého vybití!

– Pokud se lithium-iontové akumulátory skladují

delší dobu bez používání, měly by být nabité na 40 % kapacity (doba nabíjení cca 15 min).

– Aby nedošlo ke zkratu, měli byste akumulátor

skladovat v obalu, který je součástí dodávky.

11 Životní prostředí

Přístroj nevyhazujte do domovního odpadu!

Přístroj, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné národní předpisy.

Pouze EU:

Podle Evropské směrnice o odpadních elektrických a elektronických zařízeních a aplikace v národním právu se musí vyřazené elektrické nářadí shromažďovat odděleně a musí se ekologicky recyklovat.

Staré nebo vadné akumulátory

odevzdejte prostřednictvím specializované prodejny, zákaznického servisu Festool nebo veřejné sběrny (dodržujte platné předpisy). Akumulátory se musí odevzdávat vybité. Akumulátory se takto předávají k řádné recyklaci.

Pouze pro EU:

Podle evropské směrnice o bateriích a akumulátorech a její implementace v národní právní úpravě se musejí vadné nebo staré akumulátory a baterie vytřídit od ostatního odpadu a odevzdat k ekologické recyklaci.

Informace k REACh:

www.festool.com/reach

12 Přeprava

Obsažené lithium-iontové akumulátory podléhají požadavkům právních předpisů pro nebezpečné náklady. Množství ekvivalentu lithia obsaženého v lithium-iontovém akumulátoru je pod příslušnou mezní hodnotou a je zkontrolováno podle dokumentu OSN ST/SG/AC.10/11/Rev.3 část III, odstavec

38.3. Proto lithium-iontový akumulátor nepodléhá ani jako samostatný díl ani nasazený v nářadí národním a mezinárodním předpisům pro přepravu nebezpečných látek. Předpisy pro přepravu nebezpečných látek mohou být ovšem relevantní při přepravě většího množství akumulátorů. V tomto případě může být nutné dodržovat zvláštní podmínky. Při přepravě třetími osobami (např. letecké přepra-

70–100 % 40–70 % 15–40 % < 15 %

Doporučení:

před dalším používáním akumulátor nabijte.

100%

EKAT

Page 72

TXS

vě nebo spedici) je zejména nutné dodržovat požadavky na balení a označení. Při přípravě zásilky je nutné přizvat odborníka na nebezpečné náklady. Dodržujte prosím případné další národní předpisy.

Akumulátor zasílejte poštou pouze tehdy, je-li jeho plášť nepoškozený. Volně přístupné kontakty přelepte a akumulátor uložte tak, aby se uvnitř balení nemohl pohybovat.

13 ES prohlášení o shodě

Prohlašujeme s veškerou odpovědností, že tento výrobek je ve shodě se všemi příslušnými požadavky následujících směrnic, norem nebo normativních dokumentů:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 607451, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Prohlašujeme s veškerou odpovědností, že tento výrobek je ve shodě se všemi příslušnými požadavky následujících směrnic, norem nebo normativních dokumentů:

2004/108/ES, 2006/95/ES, 2011/65/EU, ES 60335-1, ES 60335-2-29, ES 61000-3-2, ES 61000-3-3, ES 55014-1, ES 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Vedoucí výzkumu, vývoje, technické dokumentace 2014-03-28

Akušroubovák - vrtačka Sériové č.

TXS 10008076 Rok označení CE:2014

Nabíječka Sériové č.

MXC 495883 Rok označení CE:2010

Page 73

TXS

Oryginalna instrukcja eksploatacji

1Symbole

2 Wskazówki dotyczące bezpieczeń-

stwa

2.1 Ogólne zalecenia bezpieczeństwa Ostrzeżenie! Należy przeczytać wszystkie

zalecenia bezpieczeństwa pracy i instrukcje.

Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie elektryczne, pożar oraz/lub ciężkie obrażenia.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości.

Używane w zaleceniach bezpieczeństwa pracy pojęcie „Narzędzie elektryczne“ odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

2.2 Wskazówki dotyczące bezpieczeństwa akumulatorowej wiertarko-wkrętarki

–

Podczas wykonywania prac, przy których stosowane narzędzie lub śruba może zetknąć się z ukrytymi przewodami przewodzącymi prąd, należy chwytać urządzenie wyłącznie za izolowane powierzchnie uchwytów.

Po zetknięciu stosowanego narzędzia lub śruby z przewodem przewodzącym napięcie metalowe części urządzenia mogą także znaleźć się pod napięciem i doprowadzić do porażenia prądem.

–

Użyć odpowiednich wykrywaczy, aby namierzyć ukryte przewody zasilające lub wezwać miejscowy zakład energetyczny.

Kontakt narzędzia eksploatacyjnego z przewodem pod napięciem może spowodować pożar i zwarcie elektryczne. Uszkodzenie przewodu gazowego może spowodować wybuch. Wdzieranie się w przewód wodny powoduje szkody rzeczowe.

–

Należy stosować odpowiednie osobiste wyposażenie zabezpieczające:

ochronę słuchu, okulary ochronne, maskę przeciwpyłową przy pracach związanych z pyleniem, rękawice ochronne przy pracach z materiałami szorstkimi oraz przy wymianie narzędzia.

OSTROŻNIE! Urządzenie elektryczne może się zablokować i spowodować nagły odrzut!

Natychmiast wyłączyć!

– Nie blokować wyłącznika na stałe!

2.3 Specyficzne dla urządzenia wskazówki dotyczące bezpieczeństwa w odniesieniu do akumulatora i ładowarki

– Ładowarka ta może być używana przez osoby o

ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub też o ograniczonym doświadczeniu i wiedzy, jeśli są one pod nadzorem, zostały poinstruowane o sposobie bezpiecznego użytkowania urządzenia i rozumieją wynikające w związku z tym zagrożenia.

Dzieci

nie mogą używać urządzenia ani bawić się nim.

Symbol Znaczenie

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wskazówki dot. bezpieczeństwa!

Należy nosić ochronę słuchu!

Należy nosić rękawice ochronne!

Należy stosować ochronę dróg oddechowych!

Należy nosić okulary ochronne!

Nie wyrzucać z odpadami z gospodarstwa domowego.

Włożyć akumulator.

Wyjąć akumulator.

Zalecenie, wskazówka

Instrukcja postępowania Napięcie wejściowe i częstotliwość zasila-

nia Napięcie wyjściowe Szybkie ładowanie maks.

Dopuszczalny zakres temperatur Klasa zabezpieczenia II

Czasy ładowania Pojemność Liczba ogniw Ciężar

Page 74

TXS

PL – Nie otwierać akumulatora i ładowarki! – Chronić ładowarkę przed metalowymi elementa-

mi (np. opiłkami metali) oraz cieczami!

–

Do zasilania elektronarzędzi akumulatorowych nie należy używać zasilaczy lub nieoryginalnych akumulatorów. Nie używać do ładowania akumulatorów nieoryginalnych ładowarek.

Zastosowanie wyposażenia niedopuszczonego przez producenta może doprowadzić do porażenia prądem elektrycznym oraz/lub ciężkich wypadków.

– Chronić akumulator przed wysoką temperaturą >

50 °C np. również przed długotrwałym promieniowaniem słonecznym oraz ogniem!

– Nigdy nie gasić palących się akumulatorów lito-

wo-jonowych wodą! Użyć piasku lub koca gaśniczego.

– Regularnie sprawdzać wtyk oraz kabel aby unik-

nąć zagrożenia, a w razie uszkodzenia zlecić ich wymianę w autoryzowanym warsztacie serwisowym.

– Gdy ładowarka nie jest używana, wyłączyć wtycz-

kę przewodu zasilania z gniazda.

2.4 Parametry emisji

Wartości określone na podstawie normy EN 60745 wynoszą w typowym przypadku:

Wartość emisji wibracji a

(suma wektorowa w trzech kierunkach) oraz nieoznaczoność K ustalone wg normy EN 60745:

Podane wartości emisji (wibracje, szmery) – służą do porównania narzędzi, – nadają się one również do tymczasowej oceny ob-

ciążenia wibracjami i hałasem podczas użytkowania.

– odnoszą się do głównych zatosowań tego elek-

tronarzędzia.

Wartości te mogą być wyższe w przypadku innych zastosowań, w przypadku pracy z innym osprzętem oraz w przypadku niewłaściwej konserwacji.Należy uwzględnić czas pracy urządzenia na biegu jałowym oraz czas unieruchomienia!

3 Użycie zgodne z przeznaczeniem

Akumulatorową wiertarko-wkrętarkę można stosować do:

– wkręcania i dokręcania śrub, – wiercenia w metalu, drewnie, tworzywach

sztucznych i innych podobnych materiałach.

Urządzenie

nie jest przeznaczone

do mocowania w nim innych elementów niż wiertło i końcówka, np. otwornic, mieszadeł, metalowych szczotek.

Ładowarka MXC nadaje się – do ładowania załączonych akumulatorów, – tylko do użytku wewnętrznego.

W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik.; dotyczy to również przemysłowej

pracy ciągłej.

4Dane techniczne

* Dane o prędkości obrotowej przy całkowicie naładowanym akumulatorze.



Pozostałe dane techniczne dotyczące ładowarki i dostarczonego akumulatora są podane na stronie 6.

5 Elementy urządzenia

Poziom ciśnienia akustycznego

LPA = 65 dB(A)

Poziom mocy akustycznej LWA = 76 dB(A) Tolerancja błędu K = 3 dB

Należy nosić ochronę słuchu!

Wkręcanie ah=4,0 m/s

K = 1,5 m/s

Wiercenie w metalu ah=3,0 m/s

K = 1,5 m/s

Akumulatorowa wiertarkowkrętarka

TXS

Napięcie silnika 10,8 V Prędkość obrotowa na

biegu jałowym*

1. bieg 0 - 430 min

-1

2. bieg 0 - 1300 min

-1

Maks. moment obrotowy miękkie/twarde wkręcanie 10/ 16 Nm Regulowany moment obrotowy 0,2 - 2,4 Nm Zakres mocowania uchwytu wier-

tarskiego

1 - 10 mm

Średnica wiercenia maks. Drewno/metal 12/ 8 mm Uchwyt narzędziowy we wrzecionie

wiertarki

1/4 ’’

Ciężar bez akumulatora z Centrotec

0,7 kg

[1-1]

Symbol Wiercenie

Page 75

TXS

Podane rysunki znajdują się w załączniku instrukcji obsługi.

6Rozruch

6.1 Wymiana akumulatora [2]



Akumulator jest w momencie dostawy gotowy do natychmiastowego użytku i można go w każdej chwili naładować.



Stronę klipsa do paska

[2-1]

można zamienić,

gdy akumulator jest wyjęty z urządzenia.

6.2 Ładowanie akumulatora[3]

Dioda LED

[3-1]

ładowarki wskazuje aktualny stan

pracy ładowarki.

7Ustawienia

7.1 Zmiana kierunku obrotów [1-5]

• Przełącznik w lewo = obroty w prawo

• Przełącznik w prawo = obroty w lewo

7.2 Zmiana biegu [1-4]

• Przełącznik biegu do przodu (widoczna cyfra 1) = pierwszy bieg

• Przełącznik biegu do tyłu (widoczna cyfra 2) = drugi bieg

7.3 Regulowanie momentu obrotowego [1-2]

Oznaczenie

[1-3]

wskazuje wybraną pozycję.

Wiercenie

Oznaczenie wskazuje symbol wiertła

[1-1]

= mak-

symalny moment obrotowy.

Wkręcanie

Moment obrotowy wg ustawienia: Ustawienie 1 = mały moment obrotowy Ustawienie na 12 = duży moment obrotowy

8 Uchwyt narzędziowy, przystawki

[1-2]

Pokrętło do ustawiania momentu obrotowego

[1-3]

Oznaczenie moment obrotowy/ustawienie do wiercenia

[1-4]

Przełącznik biegu

[1-5]

Przełącznik obrotów w prawo/w lewo

[1-6]

Włącznik/wyłącznik

[1-7]

Zatrzask paskowy

[1-8]

Zaizolowane powierzchnie chwytania (obszar zaznaczony na szaro)

[1-9]

Przycisk do zwalniania akumulatora

[1-10]

Lampa LED ze wskaźnikiem pojemności

[1-11]

Magazynek końcówek wkrętakowych (bit)

[3A]

Mocowanie ładowarki do ściany

Żółta dioda LED - stałe światło

Ładowarka jest gotowa do pracy.

Zielona dioda LED - szybkie miganie

Akumulator ładowany jest z maksymalnym natężeniem prądu.

Zielona dioda LED - wolne miganie

Akumulator jest naładowany w 80% i jest dalej ładowany ze zmniejszonym natężeniem prądu.

Zielona dioda LED - stałe światło

Akumulator jest naładowany.

Czerwona dioda LED - miganie

Ogólne wskazanie zakłócenia, np.: brak pełnego styku, zwarcie, uszkodzenie akumulatora, itp.

Czerwona dioda LED - stałe światło

Temperatura akumulatora przekracza dozwolone wartości graniczne (od 0°C do 55°C).

OSTROŻNIE

Niebezpieczeństwo zranienia



Wprowadzać ustawienia tylko przy wyłączonym narzędziu elektrycznym!

OSTRZEŻENIE

Ryzyko urazu



Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy wyjąć z niej akumulator!

OSTROŻNIE

Gorące i ostre narzędzia Niebezpieczeństwo zranienia



Nie używaj tępych lub uszkodzonych narzędzi!



Nosić rękawice ochronne.

Page 76

TXS

Numery katalogowe akcesoriów i narzędzi można znaleźć w katalogu Festool lub w Internecie na stronie „www.festool.com“.

8.1 Uchwyt narzędziowy CENTROTEC [4]

Szybka wymiana narzędzi z chwytem Centrotec

Narzędzia CENTROTEC należy mocować tylko w uchwytach narzędziowych CENTROTEC.

8.2 Uchwyt wiertarski BF-FX 10 [5]

Do mocowania wierteł i końcówek o maks. średnicy chwytu 10 mm.

Zamocować narzędzie centrycznie w uchwycie wiertarskim.

8.3 Nasadka kątowa XS-AS [6]

(Wyposażenie) Wiercenie i wkręcanie pod kątem prostym w stosunku do narzędzia elektrycznego.



Nasadkę kątową można zatrzasnąć w 16 różnych ustawieniach kątowych.

8.4 Uchwyt narzędziowy we wrzecionie wiertarki [7]

Końcówki można wkładać bezpośrednio w gniazdo sześciokątne wrzeciona wiertarskiego.

9 Praca z narzędziem elektrycznym

9.1 Włączanie/wyłączanie [1-6]

Naciśnięcie = ZAŁ., zwolnienie = WYŁ.



Prędkość obrotowa sterowana jest bezstopniowo poprzez nacisk na włącznik/wyłącznik.

9.2 Lampa LED ze wskaźnikiem pojemności

Lampka diodowa

[1-10]

świeci się w przypadku na-

ciśnięcia włącznika/wyłącznika

[1-6]

Po puszczeniu wyłącznika

[1-6]

wskaźnik pojemności przez kilka sekund wyświetla za pośrednictwem lampy LED

[1-10]

poziom naładowania aku-

mulatora:

9.3 Pojemnik na końcówki[1-11]

Magnetyczny, do przechowywania końcówek lub uchwytów do końcówek.

9.4 Sygnały ostrzegawcze Urządzenie elektryczne wyłącza się, wskaźnik ob-

jętości miga:

akumulator jest rozładowany.



Wymienić akumulator.

Urządzenie elektryczna wyłącza się, wskaźnik objętości nie miga:

urządzenie elektryczne jest prze-

grzane lub zostało przeciążone.



Nie obciążać tak mocno narzędzia elektrycznego.



Odczekać, aż narzędzie elektryczne ostygnie.

10 Konserwacja i utrzymanie w czystości

Obsługa serwisowa i naprawy

wyłącznie u producenta lub w warsztatach autoryzowanych: prosimy wybrać najbliższe miejsce spośród adresów zamieszczonych na stronie: www.festool.com/service

Należy stosować wyłącznie oryginalne części zamienne firmy Festool.Nr zamówienia pod: www.festool.com/service

Przestrzegać poniższych zaleceń:

– Otwory wentylacyjne w elektronarzędziu nie

mogą być zakrywane i powinny być utrzymywane w czystości, aby zapewnić chłodzenie.

– Utrzymywać w czystości styki przyłączy elektro-

narzędzia, ładowarki oraz akumulatora.

Zalecenia odnośnie akumulatorów

– Przechowywać w suchym, chłodnym miejscu w

temperaturze od 5 °C do 25 °C.

– Chronić akumulatory przed wilgocią, wodą oraz

wysoką temperaturą.

– Rozładowanych akumulatorów nie należy pozo-

stawiać w odłączonej od zasilania ładowarce na

OSTRZEŻENIE

Niebezpieczeństwo zranienia



Obrabiany element należy mocować zawsze w taki sposób, aby nie mógł poruszyć się w czasie obróbki.

70-100% 40-70% 15-40% < 15%

Zalecenie:

naładować akumulator przed dalszym użytkowaniem.

100%

EKAT

Page 77

TXS

dłużej niż ok. jeden miesiąc. Niebezpieczeństwo głębokiego rozładowania!

– Jeśli akumulatory LiIon mają być przechowywa-

ne przez dłuższy czas bez użytkowania, należy naładować je do 40 % pojemności (ok. 15 min ładowania).

– W celu uniknięcia zwarć akumulator należy prze-

chowywać w dostarczonym opakowaniu.

11 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi!

Urządzenia, wyposażenie dodatkowe oraz opakowania należy przeznaczyć do odzysku zgodnie z przepisami o ochronie śro-

dowiska. Przestrzegać obowiązujących przepisów krajowych.

Wyłącznie UE:

Zgodnie z wytyczną europejską o zużytych urządzeniach elektrycznych i elektronicznych oraz jej adaptacją do prawa krajowego zużyte narzędzia elektryczne muszą być gromadzone osobno i odprowadzane do odzysku surowców wtórnych zgodnego z przepisami o ochronie środowiska.

Zużyte lub uszkodzone akumulatory

należy zwracać za pośrednictwem specjalistycznych placówek handlowych, działu obsługi klienta Festool lub publicznych punktów usuwania odpadów (przestrzegać obowiązujących przepisów). W przypadku zwrotu akumulatory muszą być rozładowane. Akumulatory poddawane są wtedy wtórnemu przetworzeniu.

Tylko UE:

Zgodnie z dyrektywą europejską dotyczącą baterii i akumulatorów oraz jej adaptacją do prawa krajowego uszkodzone lub zużyte akumulatory/ baterie muszą być gromadzone osobno i odprowadzane do odzysku surowców wtórnych zgodnie z przepisami o ochronie środowiska.

Informacje dotyczące rozporządzenia REACH:

www.festool.com/reach

12 Transport

Zawarte w zestawie akumulatory Li-Ion podlegają wymogom przepisów o utylizacji substancji niebezpiecznych. Zawarta w akumulatorze LiIon równoważna ilość litu nie przekracza obowiązujących wartości granicznych i została skontrolowana według podręcznika UN ST/SG/AC.10/11/Rev.3 część III, podpunkt 38.3. Z tego względu akumulator LiIon ani jako element pojedynczy, ani zastosowany w danym urządzeniu nie podlega państwowym i międzynarodowym przepisom o materiałach niebezpiecznych. Jednakże przepisy dotyczące materiałów nie-

bezpiecznych mogą mieć znaczenie podczas transportowania wielu akumulatorów. W tym przypadku może zachodzić konieczność spełnienia specjalnych warunków. W przypadku wysyłki przez osoby trzecie (np. transport lotniczy lub spedycja) należy przestrzegać specjalnych wymogów, dotyczących opakowania oraz oznakowania. W przypadku przygotowywania wysyłki należy zasięgnąć porady eksperta w zakresie towarów niebezpiecznych. Należy przestrzegać ew. dodatkowych przepisów krajowych.

Przesyłanie akumulatorów jest możliwe tylko przy nieuszkodzonej obudowie. Zakleić otwarte styki i umieścić akumulatory w opakowaniu w sposób uniemożliwiający ich przesuwanie się.

13 Oświadczenie o zgodności z normami

Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw, norm lub dokumentów normatywnych.

2006/42/WE, 2004/108/WE, 2011/65/UE, EN 607451, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw, norm lub dokumentów normatywnych.

2004/108/WE, 2006/95/WE, 2011/65/UE, EN 603351, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 55014-1, EN 55014-2.

Festool GmbH

Wertstr. 20, D-73240 Wendlingen

Dr. Johannes Steimel Kierownik Działu Badań, Rozwoju i Dokumentacji

Technicznej 2014-03-28

Akumulatorowa wiertarko-wkrętarka

Nr seryjny

TXS 10008076 Rok oznaczenia CE:2014

Ładowarka Nr seryjny

MXC 495883 Rok oznaczenia CE:2010
