Page 1
Festool GmbH
Wertstraße 20
D-73240 Wendlingen
www.festoolusa.com
707372_003
Instruction manual
- Flood light
Page 3
IMPORTANT: Read all instructions before using.
Guide d’utilisation
- Projecteur de chantier
Page 11
IMPORTANT: Lire toutes les instructions avant de démarrer les travaux.
Manual de instrucciones
- Proyector
Página 19
IMPORTANTE: Lea todas las instrucciones antes de usar.
Instruction manual
Guide d’utilisation
Manual de instrucciones
S Y S L I T E
DUO
Page 2
1-1
1-2
1-3
1-4
1-5
1
Page 3
3
Contents
The specified illustrations appear at the beginning
of the Operating Instructions.
Symbols
About this manual
Save these instructions
It is important for you to read and understand this manual. The information it contains relates to protecting
your safety
and
preventing problems
. The symbols below are used to help you recognize this information.
Symbols ............................................... 3
About this manual ............................... 3
Safety instructions............................... 4
Intended use ........................................ 4
Technical data...................................... 5
Functional description ......................... 5
Operation.............................................. 5
Service and maintenance..................... 10
Environment......................................... 10
Symbol
Significance
Vvolts
WWatt
Hz hertz
~ a.c. alternating current
d.c.
direct current
IP 55 International Protection Marking
rpm
min
-1
revolutions per minute
’’ inch
lb. pound
diameter
Handling instruction
hint, tipp
Warning of general danger
Risk of electric shock
Read operating instructions and safety
notices!
Do not look directly into the light beam!
Caution! Harmfull light beams!
Minimum distance to illuminated surface
and inflamable substances.
Minimal break load of suspension rope.
Do not dispose of as domestic waste.
7-7/8“
min.
15 kg
DANGER Description of imminent haz-
ard and failure to avoid hazard
will result in death.
WARNING Description of hazard and
possible resulting injures or
death.
CAUTION Description of hazard and
possible resulting injuries.
NOTICE Statement including nature of
hazard and possible result.
HINT Indicates information, notes,
or tips for improving your success using the tool.
Page 4
4
Safety instructions
WARNING!
Read all safety warnings, instructions, illustrations and specifications provided with this tool.
Failure to follow all instructions
listed below may result in electric shock, fire and/
or serious injury.
Save all warnings and instructions for future reference.
–
Handle flood light with care.
Device may generate heat that increases the risk of fire and explosions.
–
Never use the device in potentially explosive
environments
.
–
Do not cover the device when switched on.
The
device heats up during operation and can burn
the surface of the skin.
–
Warning against harmful light radiation. Do not
look into the light beam for long periods. Do not
direct the light beam towards other people or
animals.
According to DIN EN 62471 the device is
safe under most usages, except when exposing
the eye directly to the light beam for extended periods of time.
–
Have your device repaired by qualified specialist staff and always use original spare parts to
ensure that your device operates reliably.
The
luminaire built into this device may only be replaced by the manufacturer. Hereby the continuing safety of the device is safeguarded.
–
Always use original Festool parts for repair and
maintenance.
The use of incompatible accessories or spare parts can result in electric shocks
or other injuries.
– Check the plug and the cable regularly and
should either become damaged, in order to avoid
a hazard, have them replaced by an authorised
after-sales service workshop.
–
When setting up the device provide for stable
positioning or firm suspension.
Device could fall
down. Risk of injury.
– Discontinue use if device is damaged.
– Device is no toy! Keep away from children.
Intended use
Floodlight is intended for illumination of construction sites, work areas, garages and the like. The
electrical safety of the power source must be safeguarded.
WARNING
TO REDUCE THE RISK OF INJURY, USER MUST
READ INSTRUCTION MANUAL.
WARNING
The user will be liable for damage due to improper use.
Page 5
5
Technical data
Functional description
The pictures for the functional description are on a
fold-out page at the beginning of the instruction
manual. While reading the manual you can fold out
the page for comparison and quick reference.
Operation
Switch on/off
Switching on the device
The power plug of the device may not be
plugged in in a moist environment, as it does
not feature a proofing against dampness.
X
Insert mains plug into socket.
Light cone appears instantly.
Flood light SYSLITEDUO
Nominal voltage 120 V~
Frequency 60 Hz
Max. power 112 W
Illuminant 80 x 1.4 W Power LED
Light current 8000 lm
Color temperature 5000 K
Color rating index >80
Average life (L70) >10.000 h
Weight 8.5 lbs. (3.9 kg)
Protection type suitable for wet location
[1-1]
Detachable stand, cable spool
[1-2]
Luminous area
[1-3]
Handle
[1-4]
Wall peg, cable clam
[1-5]
Mains power cable
WARNING
Unauthorised voltage or frequency!
Risk of accident
X
The mains voltage and the frequency of the power source must correspond with the specifications on the machine's name plate.
X
In North America, only Festool machines with
the voltage specifications 120 V/60 Hz may be
used.
Page 6
6

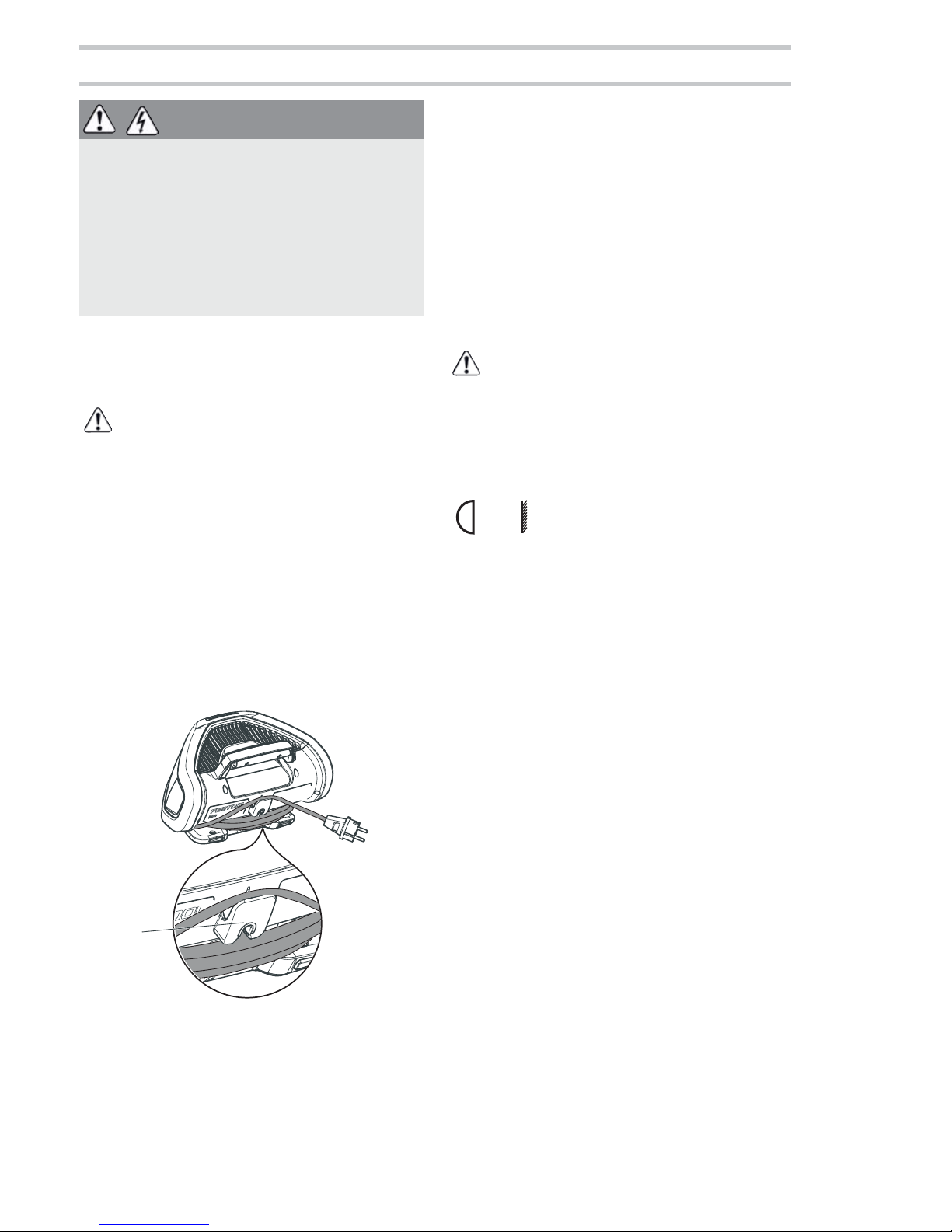

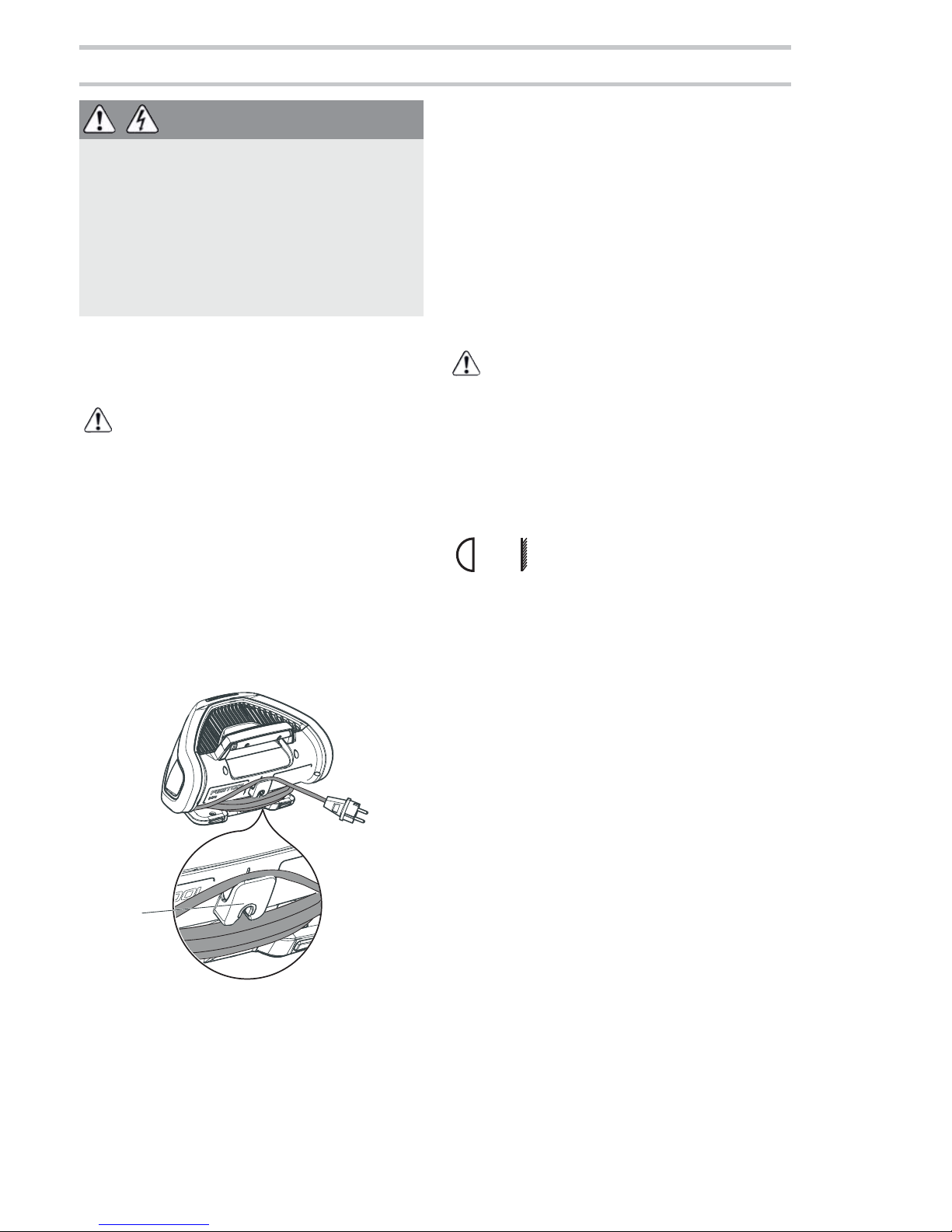

Switching off the device
X
Unplug the mains plug.
X
Coil mains cord on the stand
[1-1]
. Pin the end
of the cable into the clam
[2-1]
.
Temperature surveillance
To avoid exceeding the temperature limit, the device regulates its brightness according to respective temperature levels.
Measures for restoring luminosity:
X
Remove cause of overtemperature (i. e. obstructed air vents).
Luminosity will be adjusted according to temperature.
Setup
Always set up device with stand to keep air
vents air accessible
[4-1]
.
Place on dry, even and stable surface. Do not suspend device from its power cord. Electrical hazards
by overstraining the power cord may occur. Prevent
obstruction of the cooling slits on top and bottom of
the machine.
Minimum distance to illuminated surfaces and combustible materials.
2
2-1
7-7/8“
Page 7
7

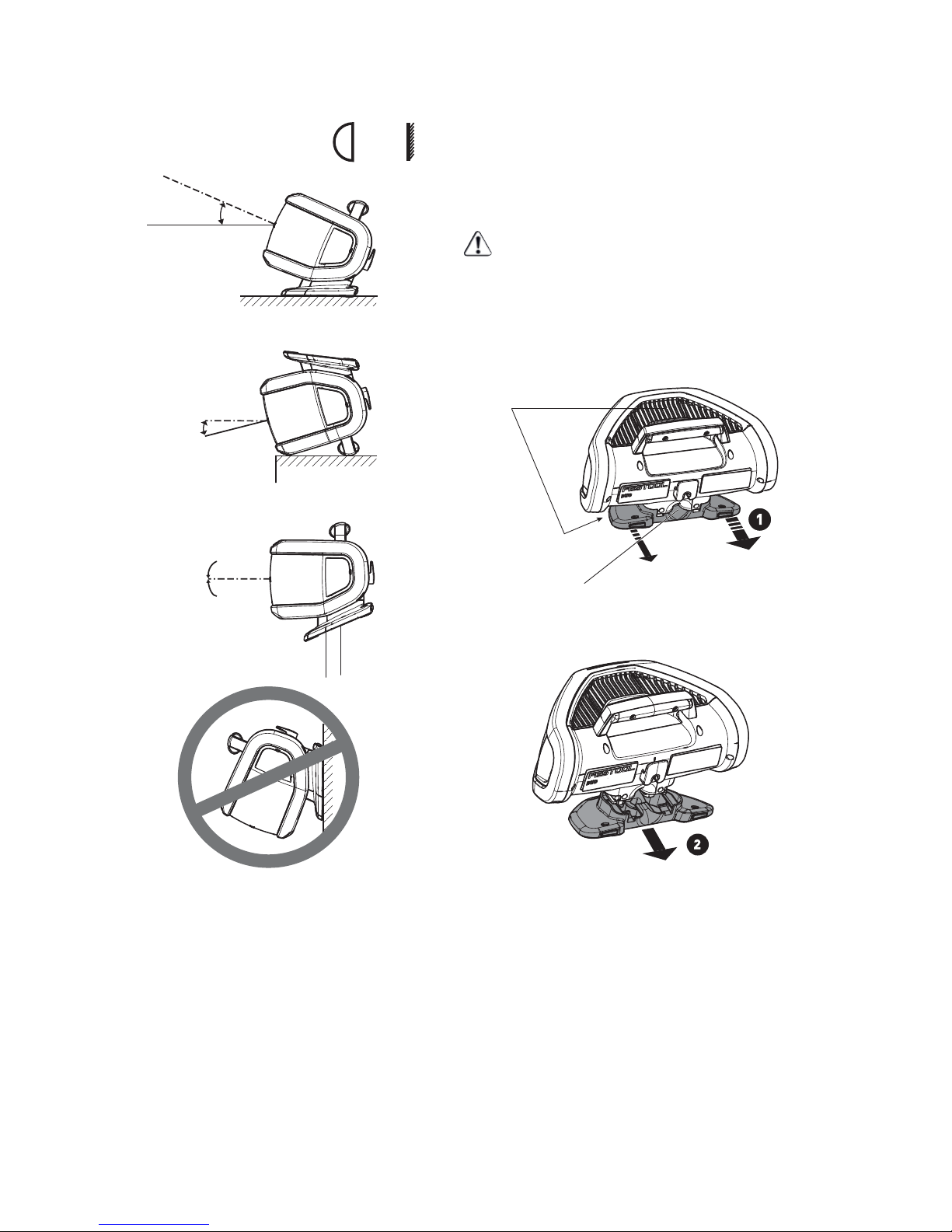

Setup angles [3]
Device can be set up in three different angles.

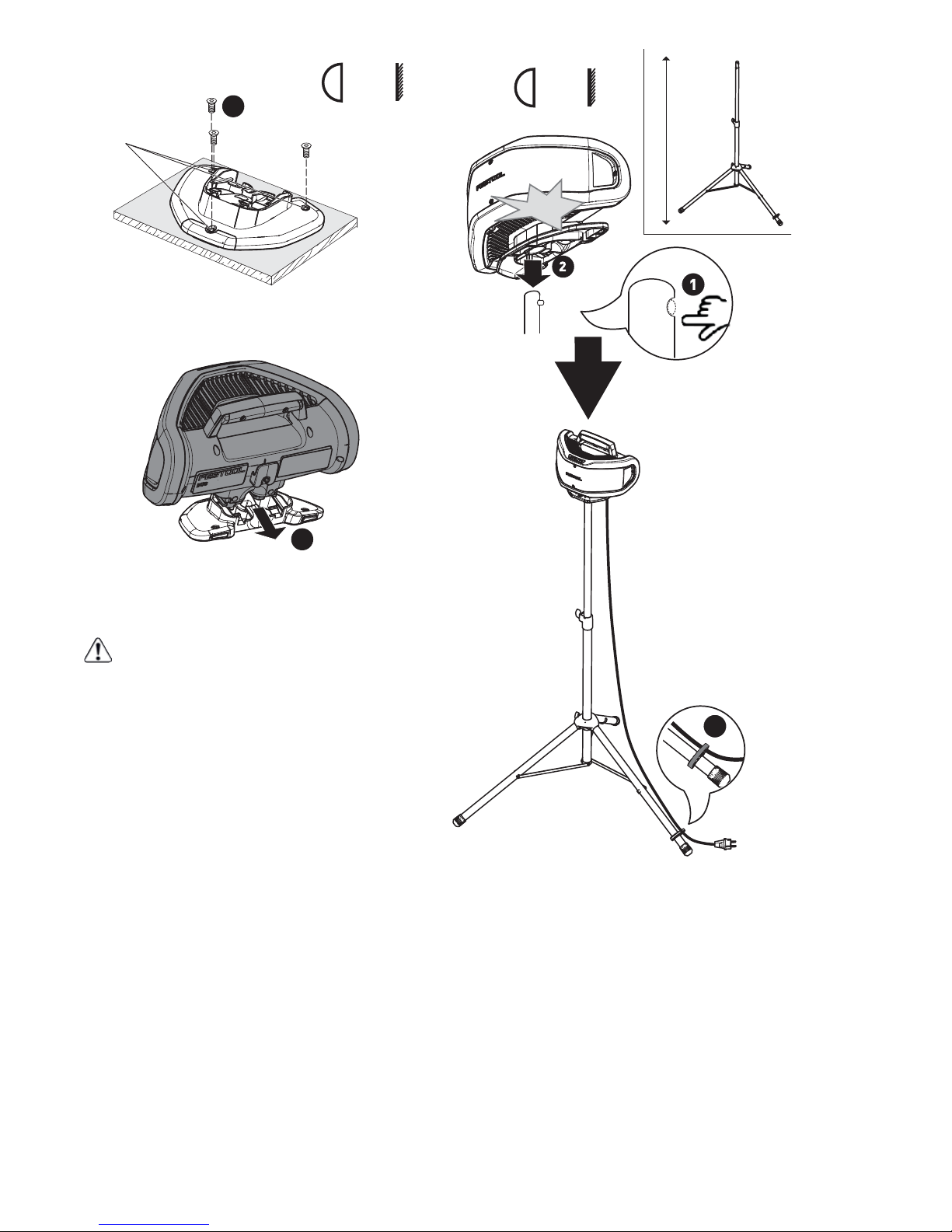

Affixing to surfaces [4]
For securer mounting the device is outfitted with a
detachable stand
[4-2]
that includes bolt holes
[4-
3]
for secure attachment to surfaces.
X
Pull off stand. Begin by pulling more strongly on
one side.
X
Evenly pull off stand.
X
Affix stand to surface.
Do not affix device to vertical surfaces (walls
etc.) as this significantly reduces the cooling
performance of the air vents.
X
Mount device on stand.
3
20°
0°
10°
7-7/8“
4
4-2
4-1
3
4-3
7-7/8“
Page 8
8

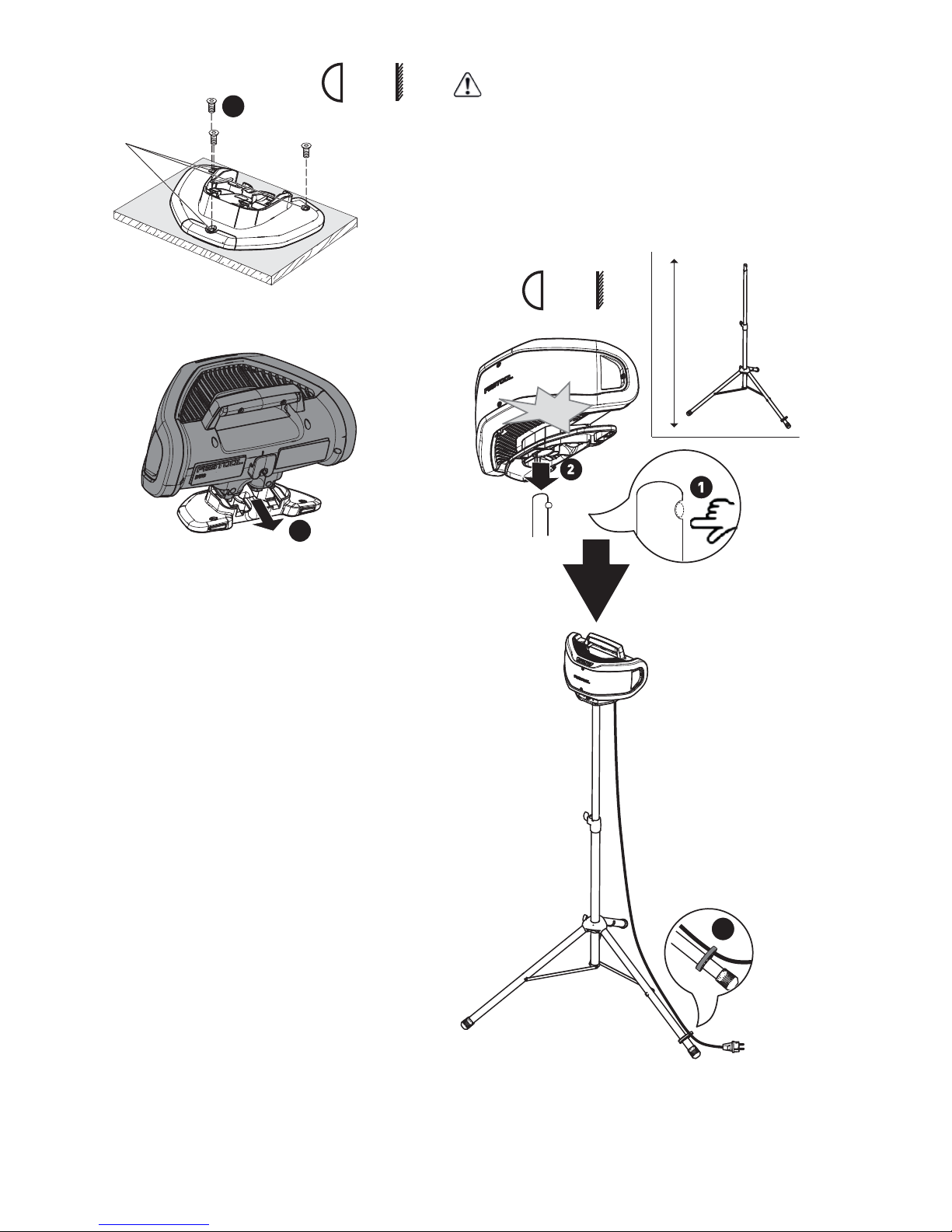

Set up with tripod [5]
Use device only with the Festool tripod ST DUO 200.
Tripod height may not exceed 6-9/16 ft. Observe the
instructions in the tripod manual.
X
Expand tripod legs completely
[5]
.
X
Mount device on tripod.
X
Swivel flood light until catch snaps into place.
4
max. 6-9/16 ft.
5
click
7-7/8“
3
Page 9
9

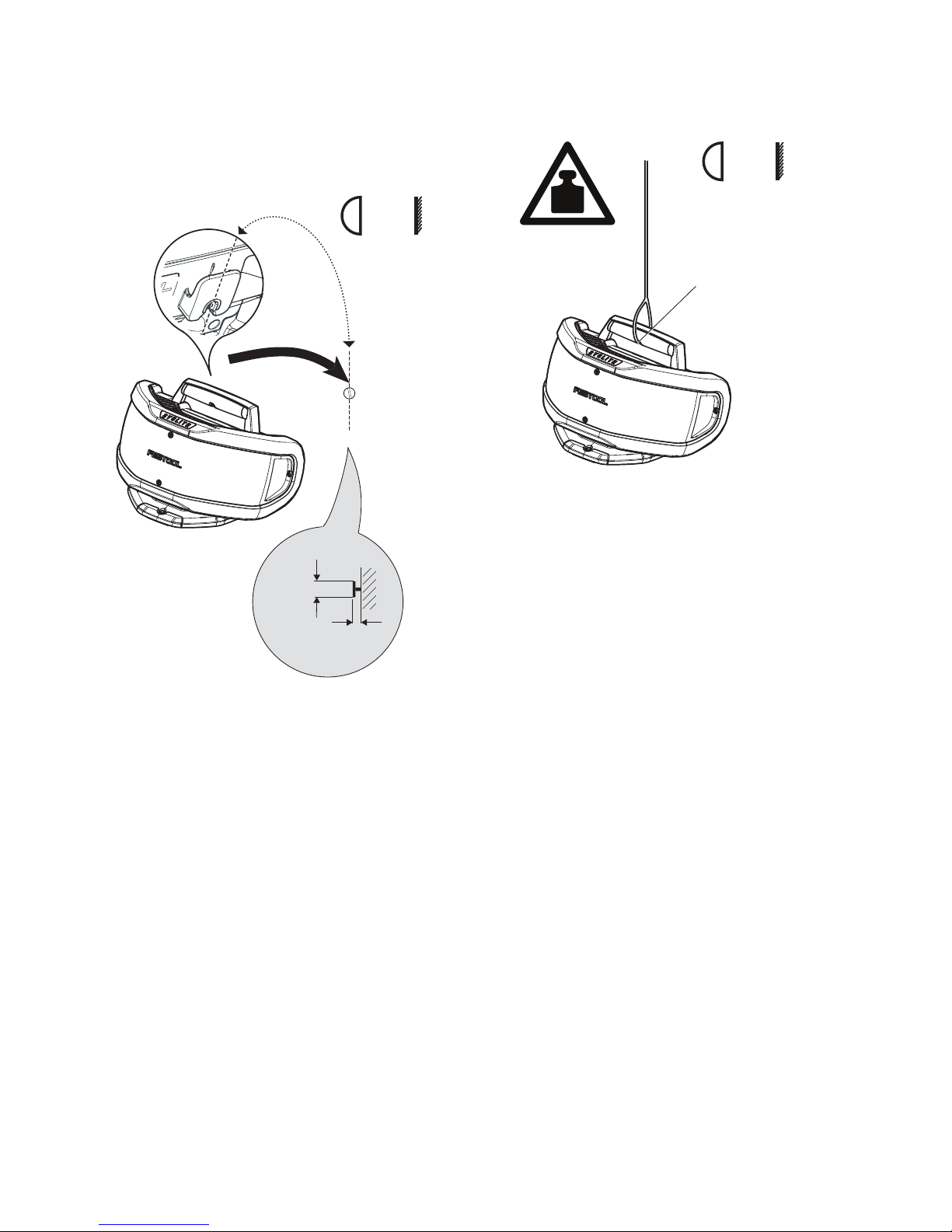

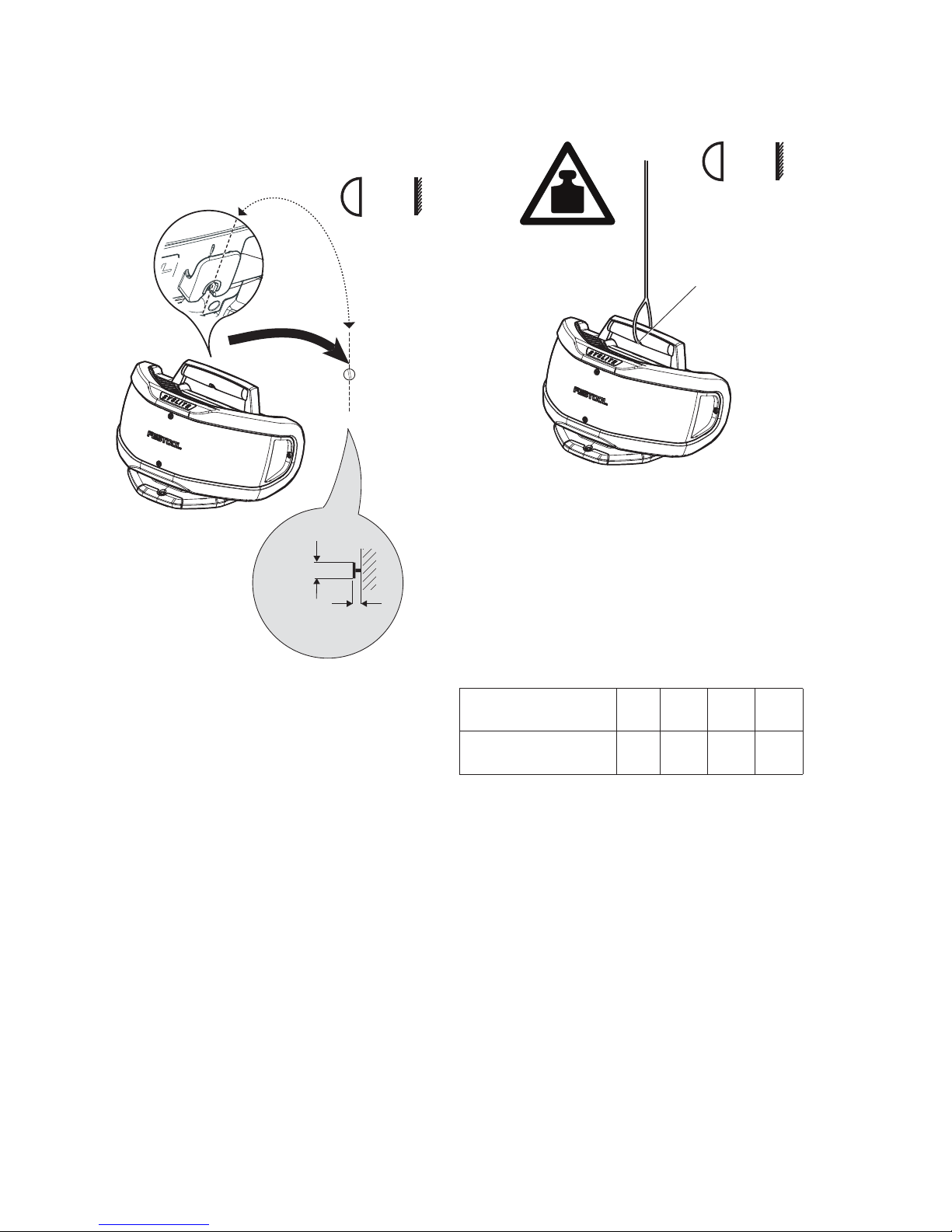

Suspend
from wall [6]
Use wall peg
[2-1]
on rear side of device. Place on
nail or screw head which protrudes from a wall.
by rope [7]
Device can be suspended from a rope via the guiding groove
[7-1]
located on handhold.
Extension Cord
If an extension cord is required, it must have sufficient cross-section to prevent overheating or an excessive drop in voltage. An excessive drop in voltage
reduces the output and can lead to failure of the
motor. The table below shows you the correct cord
diameter as a function of the cord length for this
power tool.
Use only U.L. and CSA listed extension cords.
Never use two extension cords together. Instead,
use one long one.
L
The lower the AWG number, the stronger the
cord.
~1/8 in.
Ø ~7/16 in.
6
7-7/8“
Total extension cord
length (feet)
25 50 100 150
Cable size (AWG) 16 16 16 16
7
min.
33 lb.
7-1
7-7/8“
Page 10
10
Service and maintenance
Customer service and repair
only
through manufacturer or service
workshops: Please find the nearest
address at: www.festoolusa.com/service
Use only original Festool spare parts!
Order No. at: www.festoolusa.com/
service
– Always clean the plastic cover on the working
light with soft, dry cloth to prevent any damage.
Do not use solvents.
– To ensure constant air circulation, always keep
the cooling air openings in the device clean and
free of blockages.
Environment
Do not dispose of the device as domestic waste!
Dispose of machines, accessories and packaging at
an environmentally responsible recycling centre.
Observe the respective national regulations.
WARNING
Any maintenance or repair work that requires
opening the housing may only be carried out by an
authorised Customer Service Centre (name supplied by your dealer)!
X
Maintenance or repair work carried out by an
unauthorised person can lead to the wrong connection of the power cord or other components,
which in turn can lead to accidents with serious
consequences.
WARNING
Risk of injury, electric shock
X
Always pull the mains plug out of the socket before performing any type of work on the machine!
EKAT
1
2
3
5
4
Page 11
11
Sommaire
Les illustrations indiquées se trouvent en début de
notice d'utilisation.
Symboles
Symboles.............................................. 11
À propos de ce manuel ........................ 12
Consignes de sécurité.......................... 12
Utilisation en conformité avec les ins-
tructions ............................................... 13
Caractéristiques techniques................ 13
Description fonctionnelle .................... 13
Mise en service.................................... 14
Entretien et maintenance.................... 18
Environnement .................................... 18
Symbole
Signification
Vvolt
WWatt
Hz hertz
~ a.c. Tension alternative
d.c.
courant continu
IP 55 International Protection Marking
rpm
min
-1
revolutions per minute
’’ pouce
lb. livre
Diamètre
Consignes opératoires
Astuce, information
Avertissement de danger
Avertissement contre le risque d'électrocution
Notice d'utilisation, lire les consignes de
sécurité !
Ne jamais regarder dans l'axe du faisceau
lumineux !
Avertissement! Rayons de lux nocives!
Plus petite distance aux surfaces éclairées ou à des matériaux inflammables
Capacité de charge minimale de la corde
de suspension.
Ne pas jeter l'appareil avec les ordures
ménagères.
7-7/8“
min.
15 kg
Page 12
12
À propos de ce manuel
Conservez ces instructions
Il est important pour vous de lire et de comprendre ce manuel. Les informations qu'il contient, se rapporte
à la protection
de votre sécurité
et
de prévention des problèmes
. Les symboles suivants sont utilisés pour
vous aider à reconnaître cette information.
Consignes de sécurité
AVERTISSEMENT !
Veuillez lire toutes
les consignes de sécurité et instructions.
Le nonrespect des consignes d'avertissement et des instructions peut occasionner un choc électrique, un
incendie et/ou des blessures graves.
Conserver toutes les consignes de sécurité et notices d'instructions pour une référence future.
–
Utiliser l'appareil avec précaution.
L'appareil
peut générer de la chaleur, d'où un risque accru
d'incendie et d'explosion.
–
Ne pas travailler avec l'appareil dans un environnement présentant un risque d'explosion.
–
Ne pas couvrir l'appareil pendant son fonctionnement.
La température de l'appareil augmente
pendant son utilisation et la chaleur accumulée
peut provoquer des brûlures.
–
Avertissement sur les rayonnements lumineux
nocifs. Ne pas regarder longtemps dans l'axe du
faisceau lumineux. Ne pas diriger le faisceau
lumineux sur d'autres personnes ou animaux.
Conformément à DIN EN 62471, l'appareil est sûr
dans la plupart des cas d'utilisation, sauf pour
une très longue exposition de l'œil au faisceau
lumineux direct.
–
Faites réparer votre appareil uniquement par
un personnel qualifié ; les réparations doivent
être effectuées avec des pièces d'origine uni-
quement,
La source lumineuse contenue dans
cet appareil doit uniquement être remplacée par
le fabricant ou un atelier du Service Après-Vente
afin de garantir la fiabilité de l'appareil.
–
Toujours utiliser des pièces de rechange Festool pour la réparation et l'entretien.
L'utilisation de pièces de rechange ou accessoires
incompatibles peut entraîner des chocs électriques ou d'autres blessures.
– Contrôler régulièrement le connecteur et le
câble pour éviter tout danger. En cas d'endommagement, les faire remplacer uniquement par
un atelier de service après-vente agréé.
–
En installant l'appareil, veiller à un positionnement stable ou à une suspension suffisamment
solide.
L'appareil pourrait tomber. Il y a risque de
blessures.
– Ne pas utiliser l'appareil quand il est endomma-
gé.
– L'appareil n'est pas un jouet ! Maintenir l'appa-
reil hors de portée des enfants.
DANGER Description du risque immi-
nent et l'incapacité à éviter
tout risque qui peut entraîner
la mort.
AVERTISSEMENT
Description des dangers possibles et des blessures qui en
résultent ou la mort.
ATTENTION
Description des dangers et
des éventuelles blessures qui
en résultent.
AVIS Déclaration incluant le type de
danger et conséquences possibles.
CONSEIL Indique des informations, des
notes ou des conseils pour
améliorer votre succès en utilisant l'outil.
AVERTISSEMENT
POUR RÉDUIRE LE RISQUE DE DOMMAGES,
L'UTILISATEUR DOIT LIRE LE MANUEL D'INSTRUCTION.
Page 13
13
Utilisation en conformité avec les instructions
Le projecteur de chantier convient pour éclairer sur
une grande surface des zones de chantier, des
salles de travail, des garages, etc. Veiller à la sécurité électrique du raccordement électrique.
Caractéristiques techniques
Description fonctionnelle
Des eléments fournis sont disponibles sur le volet
qui se trouve au début de cette notice d'utilisation.
Vous pouvez ainsi déplier cette page et visualiser
en permanence les différentes parties de l'outil
lorsque vous lisez la notice.
AVERTISSEMENT
Seul l’utilisateur est tenu responsable des dommages qui résulteraient d’une utilisation non
conforme aux prescriptions.
Projecteur de chantier SYSLITEDUO
Tension nominale 120 V~
Fréquence 60 Hz
Ampoule 112 W
Illuminant 80 x 1.4 W Power LED
Flux lumineux LED 8000 lm
Température de couleur 5000 K
Rendu des couleurs RA >80
Longévité (L70) >10.000 h
Poids 8.5 lbs. (3.9 kg)
Degré de protection
compatible avec des environne-
ments humides
[1-1]
Pied amovible, enrouleur de câble
[1-2]
Surface d'éclairage
[1-3]
Poignée
[1-4]
Crochet mural, serre-câble
[1-5]
Câble de raccordement secteur
Page 14
14
Mise en service
Marche/Arrêt
Mise en marche
La fiche secteur de l'appareil ne doit pas
être enfichée dans un environnement humide étant donné que celle-ci ne dispose
pas de protection suffisante contre l'humidité.
X
Brancher la fiche secteur.
Le faisceau lumineux apparaît automatiquement.
Désactivation
X
Débrancher la fiche secteur.
X
Enrouler le câble de raccordement secteur sur
le pied
[1-1]
. L'extrémité du câble peut être ac-
crochée à la borne prévue à cet effet
[2-1]
.
Surveillance température
Pour ne dépasser la température, l’appareil règle
automatiquement sa puissance d’éclairage selon
de la température.
Mesures en cas de puissance d'éclairage réduite:
X
Remédier à la cause de la surchauffe (par ex.
fentes d'aération bouchées).
L’appareil règle automatiquement sa puissance
d’éclairage.
Installation
Installer toujours l'appareil avec le pied pour
dégager les fentes d'aération
[4-1]
.
Poser sur une surface sèche, stable et plane. Ne
pas accrocher l'appareil au câble de raccordement
secteur pour éviter tout danger électrique dû à une
surcharge du câble. Ne pas coller ou bloquer les
fentes d'aération.
Respecter une distance minimale aux
surfaces éclairées et aux matériaux
inflammables.
AVERTISSEMENT
Tension ou fréquence non admissible !
Risque d'accident
X
La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de
la plaque signalétique.
X
En Amérique du nord, utilisez uniquement les
outils Festool fonctionnant sous une tension de
120 V/60 Hz.
2
2-1
7-7/8“
Page 15
15
Angle [3]
L'appareil peut être pivoté sur trois angles différents.
Fixation sur une surface [4]
Pour une meilleure fixation, le pied amovible
[4-2]
est muni d'orifices
[4-3]
pour être fixé au support
ou au plafond.
X
Retirer la plaque de base en tirant un peu plus
fort d'un côté au début.
X
Retirer la plaque de base progressivement.
X
Visser la plaque de base au support.
Ne pas appliquer l'appareil sur des surfaces
verticales (murs, etc.), sinon la puissance de
refroidissement des fentes d'aération est
entravée.
X
Poser le projecteur de chantier.
3
20°
0°
10°
7-7/8“
4
4-2
4-1
Page 16
16
Installation avec trépied [5]
Utiliser l'appareil uniquement avec un trépied ST DUO 200 Festool. La hauteur totale
du trépied ne doit pas dépasser 6-9/16 ft.
Respecter la notice d'emploi du trépied.
X
Déplier le trépied jusqu'à la butée
[5]
.
X
Poser le projecteur de chantier.
X
Tourner le projecteur de chantier jusqu'à enclenchement.
3
4-3
7-7/8“
4
max. 6-9/16 ft.
5
click
7-7/8“
3
Page 17
17
Accrochage
Au mur [6]
Accrocher l'appareil au dos au crochet prévu à cet
effet
[2-1]
. Placer le crochet mural sur une tête de
clou ou de vis encastrée dans le mur.
À une corde [7]
L'appareil peut être accroché au moyen de la rainure de guidage
[7-1]
au milieu de la poignée à une
corde.
Rallonge électrique
Si une rallonge électrique est nécessaire, elle doit
présenter une section suffisante afin d'éviter une
chute de tension excessive ou une surchauffe. Une
chute de tension excessive réduit la puissance et
peut entraîner la destruction du moteur. Le tableau
ci-dessous vous présente la section correcte de la
rallonge en fonction de sa longueur pour cette appareil.
Utilisez exclusivement des rallonges recommandées par U.L. et CSA.
N'utilisez jamais deux rallonges raccordées l'une à
l'autre, mais remplacez-les par une rallonge plus
longue.
L
Plus le calibre AWG est bas, plus le câble est résistant.
~1/8 in.
Ø ~7/16 in.
6
7-7/8“
Longueur totale de la
rallonge (pieds)
25 50 100 150
Section de la rallonge (AWG)
16 16 16 16
7
min.
33 lb.
7-1
7-7/8“
Page 18
18
Entretien et maintenance
Seuls le fabricant et un atelier homologué sont habilités à effectuer
toute
réparation ou service
. Les adresses à
proximité sont disponibles sur:
www.festoolusa.com/service
Utilisez uniquement des pièces de rechange Festool d‘origine. Référence
sur: www.festoolusa.com/service
– Nettoyer le disque plastique de l'appareil avec un
chiffon doux et sec afin de ne pas l'endommager.
Ne pas utiliser de solvant.
– Pour garantir la circulation de l'air, les orifices
d'air de refroidissement sur l'appareil doivent
toujours rester propres et dégagés.
Environnement
Ne jetez pas l'appareil avec les ordures ménagères !
Eliminez l'appareil, les accessoires et les
emballages de façon compatible avec l'environne-
ment. Respectez les prescriptions nationales en vigueur.
AVERTISSEMENT
Tout travail de maintenance ou de réparation, qui
nécessite l'ouverture du carter d'engrenages doit
uniquement être effectué par un centre serviceclient autorisé (nom fourni par votre revendeur) !
X
Les travaux de maintenance ou de réparation effectués par un personnel non autorisé peuvent
conduire à la mauvaise connexion de câbles
d'alimentation ou d'autres composants, ce qui
peut entraîner à son tour des accidents avec des
conséquences graves.
AVERTISSEMENT
Risques de blessures, choc électrique
X
Débranchez prise de courant avant toute intervention sur la machine !
EKAT
1
2
3
5
4
Page 19
19
Índice
Las figuras indicadas se encuentran al principio del
manual de instrucciones.
Símbolos
Símbolos............................................... 19
Sobre este manual............................... 20
Indicaciones de seguridad ................... 20
Uso conforme a lo previsto .................. 21
Datos técnicos...................................... 21
Descripción de las funciónes............... 21
Puesta en servicio................................ 22
Conexión y desconexión....................... 22
Control de temperatura....................... 22
Instalación ........................................... 22
Alargador............................................. 25
Mantenimiento y cuidado .................... 26
Medio ambiente ................................... 26
Símbolo
Significado
V Voltios
WWatt
Hz hertz
~ a.c. Tensión alterna
d.c.
Tensión continua
IP 55 International Protection Marking
rpm
min
-1
revoluciones por minuto
’’
pulgada
lb.
libras
diámetro
Guía de procedimiento
Consejo, indicación
Aviso de peligro general
Peligro de electrocución
¡Leer el manual de instrucciones y las
indicaciones de seguridad!
¡No mirar al haz de luz directamente!
¡Aviso rayos de luz nocivos!
Distancia mínima respecto a las superficies proyectadas o a materiales inflamables
Capacidad de carga mínima del cable de
suspensión.
No depositar en la basura doméstica.
7-7/8“
min.
15 kg
Page 20
20
Sobre este manual
Guarde estas instrucciones
Es importante que usted lea y entienda este manual. La información que contiene se relaciona con la protección de
su seguridad
y
la prevención de problemas
. Los símbolos que siguen se utilizan para ayudarlo
a reconocer esta información.
Indicaciones de seguridad
ADVERTENCIA:
Lea todas las indicacio-
nes de seguridad e instrucciones.
Si no se cumplen debidamente las indicaciones de advertencia y
las instrucciones, puede producirse una descarga
eléctrica, quemaduras o lesiones graves.
Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.
–
Maneje la herramienta con cuidado.
La herramienta puede generar calor e incrementar el
riesgo de incendio o explosión.
–
No trabaje con la herramienta en entornos potencialmente explosivos.
–
No cubra la herramienta mientras esté funcionando.
La herramienta se calienta durante su
funcionamiento y puede provocar quemaduras si
se acumula el calor.
–
Peligro de daños por radiación luminosa. No
mire el haz de luz durante mucho tiempo. No dirija nunca el haz de luz hacia otras personas o
hacia animales.
La herramienta es segura para
su uso en la mayoría de circunstancias según la
norma Din En 62471, excepto en caso de exposi-
ción continua y muy prolongada de los ojos al haz
de luz.
–
Haga reparar su herramienta únicamente por
personal técnico cualificado y solo con piezas de
recambio originales.
La sustitución de la fuente
de luz instalada en esta herramienta debe encargarse únicamente al fabricante o a un taller de
servicio técnico autorizado. De esta forma queda
garantizada la seguridad de la herramienta.
–
Utilizar únicamente accesorios Festool originales para la reparación y mantenimiento.
El uso
de accesorios o piezas no compatibles puede
provocar descargas eléctricas u otras lesiones.
–
Comprobar periódicamente el enchufe y el cable para evitar riesgos
. En caso de que presenten Daños, Acudir Exclusivamente A Un Taller
Autorizado Para Que Los Sustituya.
–
Al colocar la herramienta, asegurarse de que la
posición sea estable y de que la suspensión sea
lo suficientemente firme.
La herramienta podría
caerse. Existe peligro de lesiones.
– No seguir usando la herramienta si está dañada.
– La herramienta no es ningún juguete. Mantenga
la herramienta alejada de los niños.
PELIGRO Descripción de peligro inmi-
nente y fracaso para evitar
riesgos que podran causar la
muerte.
ADVERTENCIA
Descripción de peligro y posibles lesiones resultantes o la
muerte.
PRECAUCIÓN
Descripción de peligro y posibles lesiones resultantes.
AVISO Declaración incluyendo el tipo
de riesgo y posible resultados.
CONSEJO Indica informaciónes, notas, o
consejos para mejorar su
éxito con la herramienta.
Page 21
21
Uso conforme a lo previsto
El proyector es apto para iluminar grandes superficies en zonas de obras, espacios de trabajo, garajes, etc. Debe prestarse atención a la seguridad
eléctrica de los puntos de conexión de corriente.
Datos técnicos
Descripción de las funciónes
Las imágenes con la dotación de suministro se encuentran en una hoja desplegable al comienzo de
este manual de instrucciones. Cuando lea este manual, le recomendamos que despliegue esta página
para disponer fácilmente de una vista general de la
máquina.
ADVERTENCIA
El usuario responde de los daños y accidentes
que puedan derivarse de un uso no conforme a lo
previsto.
Flood light SYSLITEDUO
Nominal voltage 120 V~
Frequency 60 Hz
Max. power 112 W
Illuminant 80 x 1.4 W Power LED
Light current 8000 lm
Color temperature 5000 K
Color rating index >80
Average life (L70) >10.000 h
Weight 8.5 lbs. (3.9 kg)
Protection type suitable for wet location
[1-1]
Pie de apoyo extraíble, enrollacables
[1-2]
Superficie de iluminación
[1-3]
Empuñadura
[1-4]
Gancho para colgar, sujetacables
[1-5]
Cable de conexión a la red
Page 22
22
Puesta en servicio
Conexión y desconexión
Conexión
El enchufe de la herramienta no debe conectarse en un entorno húmedo, puesto que
no dispone de la debida protección contra
humedad.
X
Insertar el enchufe.
Automáticamente se proyecta el cono de luz.
Desconexión
X
Extraer el enchufe.
X
Enrollar el cable de conexión en el pie de apoyo
[1-1]
. El extremo del cable puede engancharse
en la sujeción
[2-1]
prevista para ello.
Control de temperatura
Para evitar que se sobrepase el límite de temperatura, la herramienta regula su luminosidad de
acuerdo con la temperatura.
Medidas en caso de luminosidad reducida:
X
Subsanar la causa del sobrecalentamiento (p.
ej., ranuras de ventilación obstruidas).
Luminosidad se ajustará de acuerdo a la temperatura.
Instalación
Utilizar la herramienta siempre con el pie de
apoyo
[4-2]
para mantener despejadas las
ranuras de ventilación
[4-1]
.
Colocar el proyector sobre una superficie seca, plana y estable. No colgar la herramienta por el cable
de conexión a la red a fin de evitar peligros eléctricos debidos a un desgaste del cable. No cubrir las
ranuras de ventilación con cinta adhesiva ni bloquearlas.
Respetar la distancia mínima de 7-7/
8" respecto a las superficies proyectadas y a materiales inflamables.
ADVERTENCIA
Tensión o frecuencia no permitida
Peligro de caída
X
La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran
en la placa de tipo.
X
En Norteamérica sólo las máquinas Festool
pueden utilizarse con una tensión de 120 V/60
Hz.
2
2-1
7-7/8“
Page 23
23
Ángulo de emplazamiento [3]
La herramienta se puede emplazar en tres ángulos
diferentes.
Fijación sobre la superficie [4]
Para una mejor fijación, el pie de apoyo
[4-2]
es ex-
traíble y cuenta con orificios
[4-3]
para atornillarlo
a la base o a la parte superior.
X
Retirar la placa del pie empezando a tirar con
más fuerza de un lado.
X
Retirar la placa del pie de manera uniforme.
X
Atornillar la placa del pie a la base.
No colocar la herramienta en superficies
verticales (paredes, etc.), ya que podría verse afectado el rendimiento de las ranuras de
ventilación.
X
Agregar el proyector.
3
20°
0°
10°
7-7/8“
4
4-2
4-1
Page 24
24
Colocación con trípode [5]
Utilizar la herramienta solo con el trípode
Festool ST DUO 200. La altura te no debe superar los 6-9/16 ft. Observar el manual de
instrucciones del trípode.
X
Desplegar el trípode hasta el tope [5].
X
Agregar el proyector.
X
Girar el proyector colocado hasta que se enclave.
E
n
p
a
r
e
d
[
6
]
C
o
l
g
a
r
l
a
h
e
r
r
a
m
i
e
n
t
a
d
e
s
d
e
a
t
r
á
s
e
n
3
4-3
7-7/8“
4
max. 6-9/16 ft.
5
click
7-7/8“
3
Page 25
25
Suspensión
En pared [6]
Colgar la herramienta desde atrás en el gancho de
pared
[2-1]
provisto. Colocar el gancho de pared
sobre una cabeza de tornillo o de clavo que esté encajada en la pared.
En cable [7]
La herramienta puede colgarse de un cable a través de la ranura guía
[7-1]
situada en el centro del
asa.
Alargador
Si fuera necesario utilizar un alargador, éste deberá estar provisto de una sección transversal suficiente como para evitar una pérdida excesiva de
voltaje o que se produzca un sobrecalentamiento.
Una pérdida excesiva de voltaje reduce el rendimiento y puede causar el fallo del motor. La tabla
que aparece a continuación indica el diámetro correcto del cable en función de la longitud del cable
de ésta maquina.
~1/8 in.
Ø ~7/16 in.
6
7-7/8“
7
min.
33 lb.
7-1
7-7/8“
Page 26
26
Use sólo los alargadores U.L. y CSA que figuran en
la relación.
No utilice nunca dos alargadores juntos. Se recomienda usar un solo cable largo.
L
Cuanto menor sea el número AWG, más fuerte
será el cable.
Mantenimiento y cuidado
El
Servicio de atención al cliente y re-
paraciones
solo está disponible por
parte del fabricante o de los talleres de
reparación:encuentre la dirección más
próxima a usted en: www.festoolusa.com/service
Utilice únicamente piezas de recambio
Festool originales. Referencia en:
www.festoolusa.com/service
– Limpiar el cristal de plástico de la herramienta
solo con un paño suave y seco a fin de evitar cualquier desperfecto. No utilizar disolventes.
– Con objeto de garantizar una correcta circulación
del aire, las aberturas para el aire de refrigeración dispuestas en la herramienta deben mantenerse libres y limpias.
Medio ambiente
No deseche la herramienta junto con los residuos
domésticos.
Recicle las herramientas, accesorios y
embalajes de forma respetuosa con el medio ambiente. Respete la normativa vigente del país.
Longitud total del
cable alargador (pie)
25 50 100 150
Dimensiones del
cable (AWG)
16 16 16 16
ADVERTENCIA
Para prevenir los accidentes, antes de realizar
cualquier trabajo de mantenimiento o reparación
en la máquina retire siempre el enchufe de la
toma de corriente.
X
No utilice aire a presión para limpiar las herramientas eléctricas No intente limpiar las partes
internas de la máquina de este modo, ya que podría permitir la entrada de objetos extraños a
través de las aperturas de la carcasa de la máquina.
ADVERTENCIA
Peligro de lesiones y electrocución
X
Desconectar el enchufe de la toma de corriente
antes de realizar cualquier trabajo en la máquina.
EKAT
1
2
3
5
4
Loading...
